BEDIENUNGSANLEITUNG PBH 180 RE BOSCH

Bohrhammer		PBH 160 RE	PBH 180 REPBH 1800 RE	PBH 200 RE	PBH 200 FRE
Sachnummer		0 603 376 86.	0 603 376 8..	0 603 376 7..	0 603 376 76.
Wechselbohrfutter		-	-	-	●
Drehzahlsteuerung		●	●	●	●
Drehzahlvorwahr		●	●	●	●
Rechts-/Linkslauf		●	●	●	●
Nennaufnahmeleistung	[W]	500	510	530	550
Schlagzahl	[mi:n-1]	0 ... 4800	0 ... 4800	0 ... 4800	0 ... 4800
Einzelschlagstärke	[J]	1,3	1,3	1,4	1,5
Nenndrehzahl	[mi:n-1]	0 ... 1100	0 ... 1100	0 ... 1100	0 ... 1100
Werkzeugaufnahme SDS-plus		●	●	●	●
Ø Spindelhals	[mm]	43 (Euro-Norm)	43 (Euro-Norm)	43 (Euro-Norm)	43 (Euro-Norm)
Bohrdurchmesser (max.):
Beton	[mm]	16	18	20	20
Holz	[mm]	30	30	30	30
Stahl	[mm]	13	13	13	13
Gewicht entsprechend EPTA-Procedure 01/2003	[kg]	2,0	2,0	2,0	2,1
Schutzklasse		回 / II	回 / II	回 / II	回 / II

Angaben gelten für Nennspannungen [U] 230/240 V. Bei niedrigeren Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren.

Bitte die Sachnummer auf dem Typenschild Ihres Gerätes beachten, die Handelsbezeichnungen einzelner Geräte können variieren.

Gerausch-/Vibrationsinformation

Messwerte ermittelt entsprechend EN 60745.

Der A-bewertete Gerauschpegel des Gerätes beträgt typischerweise:

Schalldruckpegel: 1, Schalleistungspegel: 2.

Messunsicherheit K = 3 dB.

Gehorschutz tragen!

Die bewertete Beschleunigung beträgt typischerweise 3.

	1	2	3
PBH 160 RE	85 dB(A)	96 dB(A)	9 m/s2
PBH 180 RE	85 dB(A)	96 dB(A)	9 m/s2
PBH 1800 RE	85 dB(A)	96 dB(A)	9 m/s2
PBH 200 RE	91 dB(A)	102 dB(A)	11 m/s2
PBH 200 FRE	91 dB(A)	102 dB(A)	11 m/s2

Bestimmungsgemäß Gerbrauch

Das Gerät ist bestimmt zum Hammerbohren in Beton, Ziegel und Gestein. Es ist ebenso geeignet zum Bohren ohne Schlag in Holz, Metall, Keramik und Kunststoff.

Geräte mit elektronischer Regelung und Rechts-/ Linklauf sind auch geeignet zum Schrauben und Gewindeschneiden.

Geräteelemente

Bitte klappen Sie die Ausklappseite mit der Darstellung des Gerätes auf, und setzen Sie diese Seite aufgeklapt, während Sie die Bedienungsanleitunglesen.

Die Nummerierung der Geräteelemente bezieht sich auf die Darstellung des Gerätes auf der Grafikseite.

1 13-mm-Zahnkranz-Wechselbohrfutter
2 SDS-plus-Wechselbohrfutter
3 Werkzeugaufnahme (SDS-plus)
4 Staubschutzkappe
5 Verriegelungshülse
6 Wechselbohrfutter-Verriegelungsring
7 Feststellknopf
8 Ein-Aus-Schalter
9 Drehzahlregler
10 Rechts-Linklauf-Schalter
11 Betriebsarten-Wahlschalter
12 Taste Tiefenanschlag
13 Flugelschraube Zusatzgriff
14 Zusatzgriff
15 Tiefenanschlag
16 Bohrfutteraufnahme
17 Bohrfutter
18 SDS-plus-Bohrfutterschaff
19 Bohrfutter montiert
20 SDS-plus-Adapter
21 Bohrfutterschlüssel*
22 Skalenwert Tiefenanschlag

• Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang.

Zu Ihrer Sicherheit

Sämtliche Anweisungen sind zu leisen. Fehler bei der Einhaltung der nachstehend aufgeführten Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

BEWAHREN SIE DIESE ANWEISUNGEN GUT AUF.

Zusätzlich mussen die allgemeinen Sicherheitschinweise im beigefugen Heft befolgt werden.

Tragen Sie Gehorschutz. Die Einwirkung von Larm kann Gehorverlust bewirken.
Benutzen Sie das Gerät nicht mit beschädigtem Kabel. Berühren Sie das beschädigte Kabel nicht undziehen Sie den Netzstecker, wenn das Kabel während des Arbeitens beschädigt wird. Beschädigte Kabel erhöhen das Risiko eines elektrischen Schlages.
Schlieben Sie Geräte, die im Freien verwendet werden, über einen Fehlerstrom(Fl)-Schutzschalter an.
- Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspären, oderziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschäftigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung oder kann einen elektrischen Schlag verursachen.
Benutzen Sie die mit dem Elektrowerkzeug mitgelieferten Zusatzgriffe. Der Verlust der Kontrolle über die Maschine kann zu Verletzungen führen.
Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand.
Bearbeiten Sie kein asbesthaltiges Material. Asbest gilt als krebserrend.
- Halten Sie das Gerät beim Arbeiten fest mit beiden Händen und sorgen Sie für einen sicheren Stand. Das Gerät wird mit zwei Händen sicherer geführt.
Warten Sie, bis das Gerät zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Gerät führen.

Bohrfutter wechseln (PBH 200 FRE)

Das SDS-plus-Wechselbohrfutter kann keinigt am Bohrhammer gegen das mitgelieferte Zahnkranz-Wechselbohrfutter ausgetauscht werden.

Hammerbohren ist nur mit SDS-plus-Werkzeugen möglich, die in das SDS-plus-Wechselbohrfutter eingesetzt werden.

Bohren und Schrauben sind auch mit Werkzeugen ohne SDS-plus (z.B. Rundschaffbohrer, Schrauberbits) möglich, die in das Zahnkranz-Wechselbohrfutter eingespannt werden.

Wechselbohrfutter abnehmen (Bild A)

• Verletzungsgefahr! Vor dem Abnehmer des Wechselbohrfutters unbedingt Werkzeuge oder Bits entfern.

Verriegelungsring 6 des SDS-plus-Wechselbohrfutters umgreifen und kräftig in Pfeilrichtungziehen. Das Wechselbohrfutter lost sich.

Wechselbohrfutter aufsetzen (Bild B)

Zahnkranz-Wechselbohrfutter mit der ganzen Hand umgreifen. Drehend auf die Bohrfutteraufnahme aufsetzen, bis das Einrasten deutlich zu horen ist. Das Wechselbohrfutter verriegelt selbstätig.

Verriegelung durch Ziehen am Wechselbohrfutter prüfen.

Den umgekehnten Austausch entsprechend vornehmen.

Wartung des Wechselbohrfutters

Die Verbindungsteile staubfrei halten. Schmierung ist nicht notwendig.

Werkzeug wechseln (Bild C-I)

Beim Wechseln der Werkzeuge darauf auf achten, dass die Staubschutzkappe 4 nicht beschädigt wird.

SDS-plus-Werkzeuge

Das SDS-plus-Werkzeug ist systembedingt frei beweglich. Dadurch entstehen beim Leerlauf eine Rundlaufabweichung, die sich beim Bohren selbsttätig zentriert. Dies hat keine Auswirkungen auf die Genaugkeit des Bohrlochs.

Einsetzen (Bild 0)

Werkzeug vor dem Einsetzen reinigen und kein fetten.

Das staubfreie Werkzeug in die Werkzeugaufnahme 3 drehend bis zum Einrasten einschieben.

Das Werkzeug verriegelt sich selbstätig. Verriegelung durch Ziehen am Werkzeug prüfen.

Entnehmen (Bild D)

Verriegelungshülse 5 nach hinten ziehen (a), halten, und das Werkzeug entnahmen (b).

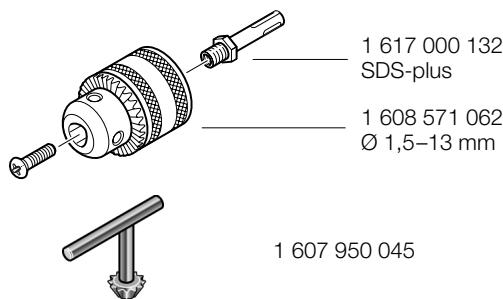

Werkzeuge ohne SDS-plus

Werkzeuge ohne SDS-plus nicht zum Hammerbohren oder Meißen verwenden!

PBH 160 RE/180 RE/1800 RE/200 RE

Um mit Werkzeugen ohne SDS-plus (z.B. Bohrer mit zylindrischem Schaft) arbeiten zu konnen, muss ein Bohrfutter 17 mit SDS-plus-Bohrfutterschaft 18 (Zubehör) in die Werkzeugaufnahme eingesetzt werden (Bild E).

Das staubfrei zusammengebaute Bohrfutter in die Werkzeugaufnahme 3 drehend bis zum Einrasten einschieben (Bild F).

Das Werkzeug verriegelt sich selbstätig. Verriegelung durch Ziehen am Werkzeug prüfen.

Schrauberbits (Bild 6)

Für Schrauberbits SDS-plus-Adapter 20 (Zubehör) verwenden.

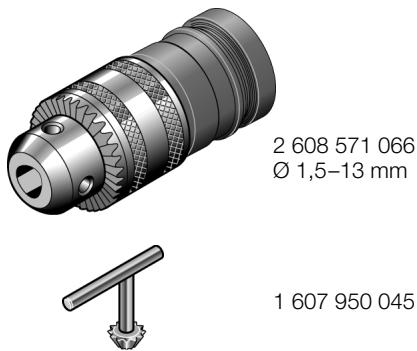

PBH 200 FRE

Werkzeug einsetzen (Bild H)

Hülse des Zahnkranz-Wechselbohrfutters drehen, bis die Werkzeugaufnahmeweit genug geöffnet ist. Werkzeug einsetzen und mit Bohrfutterschlüssel 21 möglich in allen drei Bohrungen spannen.

Für Schrauberbits handelsüblichen Bithalter einsetzen. Schrauberbits in Bithalter stecken. Nur zum Schraubenkopf passende Schrauberbits verwenden. Schrauberbits können auch ohne Bithalter eingesetzt werden.

Werkzeug entnehmen (Bild 1)

Zum Entnehmer eines Werkzeuges aus dem Zahnkranz-Wechselbohrfutter Hülse in Pfeilrichtung drehen, bis das Werkzeug entnommen werden kann.

System-Zubehör

Zugehörige Einsatzwerkzeuge siehe Bosch-Katalog. Eine Zubehörauflistung finden Sie am Ende dieser Anleitung.

Inbetriebnahme

Netzspannung beachten!

Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Gerätes übereinstimmen. Mit 230 V gekennnzeichne Geräte können auch an 220 V betrieben werden.

Ein-Aus-Schalten

Zur Inbetriebnahme des Gerätes den Ein-Aus-Schalter 8 drücken.

Zum Feststellen den Ein-Aus-Schalter 8 in gedrücktem Zustand mit dem Feststellknopf 7 arretieren.

Zum Ausschalten des Gerätes den Ein-Aus-Schalter 8 loslassen bzw. drücken und loslassen.

Arbeitshinweise (Bild K-N)

• Setzen Sie das Elektrowerkzeug nur ausgeschaltet auf die Mutter/Schraube auf.

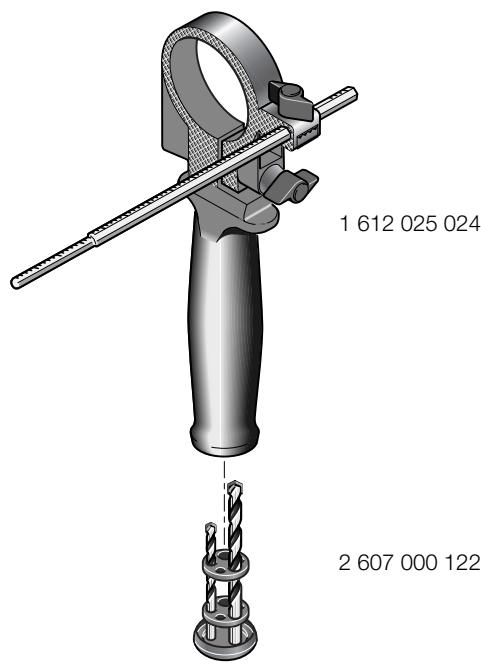

Zusatzgriff (Bild K)

Das Gerätarf aus Sicherheitsgründen nur mit dem Zusatzgriff 14 verwendet werden.

Durch Schwenken des Zusatzgriffes 14 wird eine ermudungsfreiere und dadurch sichere Körperhaltung erreicht.

Flugelschraube 13 am Zusatzgriff 14 lockern. Griff schwenken. Flugelschraube wieder festziehen.

Überlastkupplung

Klemmt oder hakt das Einsatzwerkzeug, wird der Antrieb zur Bohrspindel unterbrochen. Halten Sie, wegen der darauf auftretenden Kräfte, das Elektrowerkzeug immer mit beiden Handen gut fest undnehmen Sie einen festen Stand ein.

Tiefenanschlag (Bild L)

Mit dem Tiefenanschlag 15 kann die Bohrtiefe t eingestellt werden. Taste 12 drücken und Tiefenanschlag bis zur Höhe der Bohrerspitze hersausziehen. Skalenwert 22 ablesen, gewünschte Bohrtiefe t davon abziehen und berechneten Skalenwert einstehen.

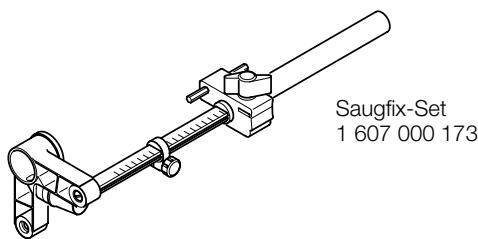

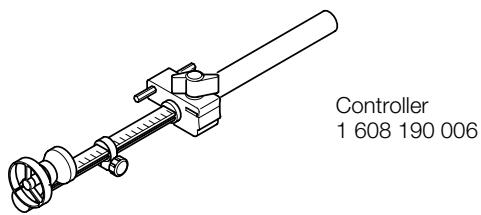

Staubabsaugung/Saugfix

Treffen Sie Schutzmaßnahmen, wenn beim Arbeiten gesundheitsschädliche, brennbare oder explosive Stäube entstehen konnen. Zum Beispiel: Manche Stäube gelten als krebsergrund. Verwendten Sie eine Staub-/Späneabsaugung und tragen Sie eine Staubschutzmaske.
- Halten Sie ihren Arbeitsplatz sauber. Material-mischungen sind weitere gefährlich. Leichtmetallstaub kann brennen oder explodieren.

Das Gerät kann direkt an der Steckdose eines Bosch Allzwecksaugers mit Fernstarteinrichtung ange-schlossen werden. Diese wird beim Einschalten des Gerätes automatisch gestartet.

Saugfix (Zubehör) montieren und Staubsauger anschlieBen.

Bis zur vorbestimmten Bohrtiefe federt der Saugfix zurück. Dadurch wird der Saugfix-Kopf immer dicht an der Oberfläche gehalten.

Drehzahl einstellen (Bild M)

Durch zu- oder abnehmenden Druck auf den Ein-Aus-Schalter 8 kann die Drehzahl während des Betriebs stufenlos gesteuert werden.

Vorteile:

• langsames Anbohren, z.B. auf glatten Flächen wie Fliesen,
• kein Abrutschen des Bohrs beim Anbohren,
• kein Aussplittern des Bohrlochs.

Drehzahl vorwahlen (Bild N)

Mit dem Drehzahlregler 9 kann die gewünschte Höchstdrehzahl vorgewählt werden.

Durch die Begrenzung kann der Ein-Aus-Schalter nur noch bis zur eingestillten Höchstdrehzahl durchgezogen werden.

Die Drehzahl muss je nach Betriebsart, zu bearbeitend dem Material und entsprechend dem Bohrdurchmesser ausgewählt werden.

Richtwerte dazu siehe Betriebsarten.

Betriebsarten (Bild O-S)

Am Betriebsarten-Wahlschalter 11 wird der Getriebzustand für den jeweiligen Anwendungsfall eingestellt:

Bohren

Hammerbohren

Der Betriebsarten-Wahlschalter scarf nur im Stillstand betätig wirden.

Werkzeuge ohne SDS-plus nicht zum Hammerbohren oder Meißen verwenden!

Die folgende Tabelle zeigt, wie der Betriebsarten-Wahlschalter 11, der Rechts-Linklauf-Schalter 10 sowie der Drehzahlregler 9 für die verschiedene Betriebsarten einzustellen sind (Bilder siehe Klappseite):

Betriebsart	Typ PBH
	160 RE/180 RE/1800 RE/200 RE	200 FRE
Hammerbohrenin Beton oder Stein	Bild O	Bild O
Bohren in Stahl oder Holz	Bild P	Bild P
SchraubenRechtslaufLinklauf	Bild R	Bild R
	Bild S	Bild S

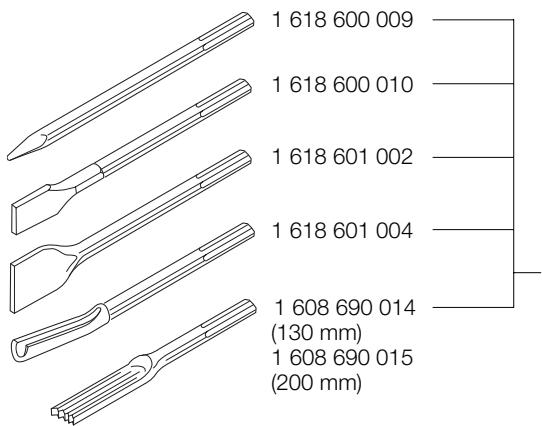

Meißenur mit MV 200 (Zubehör)	Bild O	-

Wartung und Reinigung

Vor allen Arbeiten am Gerät Netzsteckerziehen.
- Halten Sie das Gerät und die Lüfungsschlitze des Gerätes stets sauber, um gut und safer zu arbeiten.

Werkzeugaufnahme tätig chsabern.

Staubschutzkappe auswechseln

Beschädigte Staubschutzkapperechtzeitigauswechseln,daStaub,der in dieWerkzeugaufnahme eindringt,zu Funktionstörungen führt.

Es wird empfohlen, dies von einem Kundendienst vornehmen zu halten.

Solle das Gerät trotz sorgfälliger Herstell- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienstelle für Bosch-Elektrowerkzeuge ausführten zu halten.

Bei allen Rückfragen und Ersatzteilbestellungenitte unbedingt die 10-stellige Sachnummer laut Typenschild des Gerätes angegeben.

Service und Kundenberater

Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie unter: www.bosch-pt.com.

www.powertool-portal.de, das Internetportal für Heimwerker und Gartenfreunde

www.dha.de, das komplette Service-Angebot der Deutschen Heimwerker Akademie

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld

Service: 01 80/3 35 54 99
Fax [phone]
Kundenberater: 01 80/3 33 57 99

Österreich

ABE Service GmbH

Jochen-Rindt-Straße 1

1232 Wien

Service: +43 (0)1/61 03 80
Fax .[phone]
Kundenberater: +43 (0)1/7 97 22 30 66
E-Mail:[e-mail]

Schweiz

Service: +41 (0)1/847 16 16
Fax [phone]
Kundenberater 0800551155

Umweltschutz

RohstoffrückgewinnungstattMullentsorgung

Gerat, Zubehr und Verpackung sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

These Anleitung ist aus chlorfrei gefertigtem Recycling-Papier hergestellt.

Zum sortenreinen Recycling sind Kunststoffe gekennzeichnet.

In Deutschland können nicht mehr gebrauchsfähige Geräte zum Recycling beim Handel abgegeben oder (ausreichend frankiert) direkt eingeschiedt werden an:

Recyclingzentrum Elektrowerkzeuge

Osteroder Landstr. 3

37589Kalefeld

C Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass these Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt:

EN 60745 gemäß den Bestimmungen der Richtlinien 89/336/EWG, 98/37/EG.

Dr. Egbert Schneider

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge

Änderungen vorbehalten
