BEDIENUNGSANLEITUNG KX-HNC200EX1 PANASONIC

Installationsanleitung

Heimnetzwerksystem

Innenkamera

Modelbez. KX-HNC200EX1

Vielen Dank, dass Sie sich für den Kauf eines Panasonic-Produktats entschieden haben.

In thisem Dokument wird die ordnungsgemäß Installation der Innenkamera erklart. Weitere Informationen zur Verwendung des Systems finden Sie in der Bedienungsanlei-tung (Seite 14).

Bitte lesen Sie dieses Dokument durch, bevor Sie das Gerat in Betriebnehmen und bewahren. Sie es als zukunftige Referenz gut auf.

Inhalt

Einführung

Zubehör-Informationen 3

Wichtige Informationen

Hinweise zum System 4

Für ihre Sicherheit 4

Wichtige Sicherheitshinweise 5

Für eine optimale Leistung 5

Weitere Hinweise 6

Installation

Bezeichnungen und Funktionen der Teile 8

LED-Anzeige 8

Einrichtungsübersicht 8

Registieren der Kamera 8

Informationen zu Sensorfunktionen 9

Informationen zum Nachsichtmodus 10

Überprüfen des Verwendungsbereichs 11

Anschlisse 11

Wandmontage 12

Anhang

Testen der Reichweite der

Bewegungserkennung 13

Verfügbare Funktionen bei Verwendung der [Home

Network]-App 13

Zugruff on Bedienungsanleitung 14

Technische Daten 14

Zubehör-Informationen

Mitgeliefertes Zubehör

Nr.	Zubehör/Teilenummer	Menge
①	Netzeil/PNLV236CE	1

①

Weitere Hinweise

• Design und Spezifikationen können ohne Ankündigung geändert werden.
• Die in dieser Bedienungsanleitung verwendeten Abbildungen können vom eigentlichen Produkt geringfügig abweichen.
  Informationen über die ErP-Richtlinie finden Sie unter "Informationen zum Ecodesign" in der Anleitung zur Systemeinrichtung für die Basisstation.

Warenzeichen

• microSDHC ist eine Marke von SD-3C, LLC.
• iPhone und iPad sind eingetragene Marken der Apple Inc. in den USA und anderen Ländern.
  Android ist eine Marke der Google Inc.
• Microsoft, Windows und Internet Explorer sind eingetragene Marken oder Marken der Microsoft Corporation in den USA und/oder anderen Ländern.
• Alle anderen hier erwähnten Warenzeichen sind das Eigentum der jeweiligen Unternehmen.

Hinweis

• Die Basisstation unterstützt microSD- und microSDHC-Speicherkarten. In this document wird der Begriff "microSD-Karte" als allgemeine Bezeichnung für alle unterstützen Karten verwendet.

Wichtige Informationen

Hinweise zum System

• Dieses System ist ein Zusatzsystem; es ist nicht darauf vorgesehen, vollständigen Schutz vor Sachschäden zu bieten. Panasonic haftet nicht für den Fall, dass Sachschäden aufreten, während diesen System in Betrieb ist.
• Dieses Produkt darf nicht als Ersatz für die medizinische Überwachung oder die Aufsicht einer Betreuungsperson verwendet werden. Es liegt in der Verantwortung der Betreuungsperson, zur Handhabung von möglichen Situationen in der Höhe zu bleiben.
  Die drahtlosen Funktionen des Systems sind Störungen ausgesetzt, davon kann die Funktion nicht in allen Situationen garantiert werden. Panasonic haftet nicht für Verletzungen oder Sachschäden, die bei Fehlern oder Ausfall der drahtlosen Kommunikation auftreten.

Für ihre Sicherheit

Lesen Sie diesen Abschnitt von Inbetriebnahme des
Produktssorgfaltig durch, um ernsthafte bzw.
lebensgeführliche Verletzungen oder
Sachbeschädigungen zu vermeiden und einen
ordnungsgemäßen und sicheren Betrieb zu gewährleisten.

WARNING

Stromanschluss

• Verwenden Sie nur die am Produkt angegebene Stromquelle.
• Achten Sie darauf, dass Netzeckdosen und Verlangerungskabel nicht überlastet werden. Anderfalls können Feuer oder elektrischer Schlag die Folge sein.
• Das Netzteil/den Netzstecker vollständig in die Steckdose einseten. Nichtbeachten kann elektrische Schlage und/oder übermäßige Wärme verursachen und zu Bränden führen.
• Entfermen Sie regelmäßig Staub uw. vom Netzeil/Netzstecker, indem Sie den Netzstecker aus der Steckdoseziehen und Netzeil und -stecker mit einem trockenen Tuch abwischen. Staub, der sich angesammelt hat, kann

fehlerhafte Isolierung durch Feuchtigkeit usw. verursachen und zu Bränden führen.

• Ziehen Sie den Netzstecker des Produkts aus der Steckdose, wenn es Rauch entwickelt, einen异常en Geruch verströmt oder ungewöhnliche Gerausche von sich gibt. Diese Bedingungen können Brände oder elektrische Schlage auslösen. Warten Sie, bis das Gerät nicht mehr raucht, und wenden Sie sich an eine autorisierte Kundendienststände.
• Ziehen Sie den Netzstecker aus der Steckdose und berühren Sie nicht die Innenseite des Produkts, wenn das Gehäuse geöffnet wurde. Andemfalls besteht die Gefahr eines elektrischen Schlags.
• Berühren Sie den Netzstecker nie mit nassen Händen. Andernfalls besteht die Gefahr eines elektrischen Schlags.
• Schließen Sie keine Geräte an, die nicht zugelassen sind.

Installation

• Um Feuer und elektrische Schäge zu vermeiden, sollen Die sieves Gerat niemals Regen oder Feuchigkeit aussetzen.
• Stellen Sie das Produkt nicht in der Nähere automatisch gesteuerter Geräte, wie zum Beispiel Automatikturen oder Feuermeldern, auf und verwenden Sie es nicht in der Nähere solcher Geräte. Von dem Produkt abgegebene Funkwellen konnen Fehlfunktionen anderer Geräte verursachen und damit zu Unfallen führen.
• Sorgen Sie davon, dass das Netzeilkabel nicht unter Zug stehen oder verbogen wird und dass keine schweren Gegenstände auf ihm abgestellt werden.
• Bewahren Sie Kleinteile, wie zum Beispiel microSD-Karten und Schrauben, außerhalb der Reichweite von Kindern auf. Es besteht das Risiko des Verschluckens. Suchen Sie bei Verschlucken sofort einen Arzt auf.

Vorsichtsmaßnahmen

• Ziehen Sie den Netzstecker des Produkts vor der Reinigung aus der Netzsteckdose. Verwendten Sie keine Reinigungsflußigkeiten oder Reinigungssprays.
  Bauen Sie das Produkt nicht auseinander.
• Stecken Sie niemals Metallobjekte in das Produkt. Wenn Metallobjekte in das Produkt

gelangen, schalten Sie den Netzschalter aus und wenden Sie sich an ein autorisiertes Service-Center.

Medizinische Informationen

• Wenden Sie sich an den Hersteller ihrer persönlichen medizinischen Geräte, wie zum Beispiel Herzschrittmacher oder Hörgerät, um zu erfahren, ob diese ausreichend gegen externe Hochfrequenzenergie abgeschirmt sind. DECT-Funktionen arbeiten im Bereich zwischen 1,88 GHz und 1,90 GHz mit einer maximalen Übertragungsleistung von 250 mW.
• Verwendten Sie das Produkt nicht in Gesundheitseinrichtungen, wenn Bestimmungen auf dem Gelände Sie anweisen, solche Geräte nicht zu verwenden. In Krankenhäusern oder Gesundheitseinrichtungen werden möglicherweise Geräte verwendet, die empfindlich auf externe Hochfrequenzenergie reagieren.

VORSICHT

Einrichtung und Standort

• Schließen Sie das Kabel niemals während eines Gewitters an.
• Das Netzeil dient als Trennung zum übrigen Stromnetz. Stellen Sie sichere, dass sie die Netzsteckdose in der Höhe des Produkts befindet undleich zuganglich ist.
• Um das Risiko einer Strangulierung zu vermeiden, bewahren Sie das Produkt und das Netzteilkabel mindestens 1 m vom Kinderbett entfern und außerhalb der Reichweite von Kleinkindern auf.
• Bringen Sie das Produkt an einer tragfähigen Stelle an und achen Sie darauf, dass die Kamera bei der Montage gut befestigt wird.
• Bringen Sie das Produkt nicht auf weichem Material an. Es kann herunterfallen, zerbrechen oder Verletzungen verursachen.
• Bringen Sie das Produkt nicht auf folgodem Material an: Gipskarton, Porenbeton, Betonblock, Sperrholz mit weniger als 25 mm Dicke usw.

Vermeidung von Unfällen und Verletzungen

• Legen Sie Ihr Ohr nicht an den Laufsprecher, davon Laufsprecher ausgegebene laute Töne Gehörschäden verursachen können.

Wichtige Sicherheitschinweise

Bei der Verwendung des Produktes müssen immer grundlegende Sicherheitsregeln beachtet werden, um das Risiko von Feuer, elektrischen Schlagen und Verletzungen zu vermeiden. Beachten Sie bereits Folgenden:

1. Verwenden Sie theses Produkt nicht in der Nahe von Wasser, beispelsweise nahe einer Badewanne, einem Waschbecken, einer Kuchenspule oder einer Waschwanne, in einem feuchten Keller oder in der Nahe eines Pools.
2. Verwenden Sie nur das in thisem Dokument angegebene Netzkabel.

BEWAHREN SIE DIESE BEDIENUNGSANLEITUNG GUT AUF

FüreinepoimaleLeistung

Standort der Basisstation/Störungen vermeiden

Die Basisstation und andereCompatible Panasonic-Geräte kommunizierten über Funkwellen miteinander.

• Für eine störungsfreie Kommunikation bei maximaler Reichweite stellen Sie die Basisstation wie folgt auf:

In Innenräumen an einem zugänglichen, hohen und zentralen Standort ohne Hindernisse zwischen dem Produkt und der Basisstation.
- Nicht in die Höhe von elektronischen Geräten, wie TV, Radio, PCs, sonstige schnurlose Geräte und Telefonen.
- Nicht in Richtung von Hochfrequenzsendern, wie externen Mobilfunksendemasten. (Stellen Sie die Basisstation nicht in einer

Wichtige Informationen

Fensternische oder in der Nähne eines Fensters auf.)

• Wenn der Empfang für eine Basisstation nicht ausreichend ist, stellen Sie die Basisstation an einem anderen Ort auf, um einen besseren Empfang zu erzielen.

Betriebsumgebung

• Halten Sie das Produkt von Vorrichtungen, wie Neonröhren und Motoren, fern, da diese elektrische Störungen erzeugen.
• Das Produkt muss vor übermäßig Rauch, Staub, hohen Temperaturen und Vibrationen geschützt werden.
• Setzen Sie das Produkt nicht länger Zeit direkter Sonneneinstrahlung oder anderen Formen starker Lichteinstrahlung, wie Halogenlicht, aus. (Andernfalls kann der Bildsensor beschäftigt werden.)
• Legen Sie keine schweren Gegenstände auf das Produkt.
• Wenn Sie das Produkt länger nicht verwenden, ziehen Sie das Netzkabel aus der Steckdose.
• Betreiben Sie das Produkt nicht in der Höhe von Wärmequellen, wie Heizungen, Kochern usw. Stellen Sie diese Produkte nicht in Räumen auf, in denen die Temperatur unter 0 °C oder über 40 °C liegt. Feuchte Keller sollenn auch vermieden werden.
• Der Gebrauch dieser Produkte in der Höhe elektrischer Geräte kann Störungen verursachen. Halten Sie mit dem Produkt einen Abstand zu anderen elektrischen Geräten ein.

Weitere Hinweise

Pflege

• Wischen Sie die Außenflächen des Produkts mit einem weichen feuchten Tuch ab.
• Verwenden Sie kein Benzin, Verdünner oder Scheuerpulver.

Qualität der Kamerabildner

Die Kamerabilder weisen die folgenden Eigenschaften auf.

Die Farben in den Bildern konnen von den tatsächlichen Farben abweichen.

• Bei Licht hinter dem Motiv (d. h. bei Gegenlicht) konnen Gesichter dunkel erscheinen.
  Die Bildqualität kann in dunkler Umgebung reduziert sein.
  Die Bilder konnen verschwommen ausgehen, wenn eine Außenbeleuchtung verwendet wird.

Wenn das Motiv von Sonnen- oder Halogenlicht beleucht wird, erschinen schwarze Bildbereiche ggf. purpurfarbig. Dies ist keine Fehlfunktion.

Schutz der Aufzeichnungen

• Entfernen Sie die microSD-Karte nicht und zieren Sie nicht das Netzeil der Basisstation ab, während Daten von der microSD-Karte gelesen oder auf diese geschrieben werden. Die Daten auf der Karte können beschädigt werden.
• Bei Fehlfunktionen der microSD-Karte oder wenn die Karte elektr magnetischen Wellen oder staticischer Elektrizität ausgesetzt wird, können Daten auf der Karte beschädigt oder gelöscht werden. Daher empfehlen wir, wichtige Daten auf einem Computer oder anderen Gerät zu sichern.

Entsorgung von Altgeräten (Nur für die Europäische Union und Länder mit Recyclingsystemen)

Dieses Symbol auf Produkten, der Verpackung und/oder den Begleitdokumenten bedeutet, dass gebrauchte elektrische und elektronische Produkte nicht in den allgemeinen Hausmull gegeben werden)dürfen.

Bitte führen Sie alte Produkte zur Behandlung, Aufararbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunktlen zu.

Indem Sie diese Produkte ordnungsgemäß entsorgen, ihren Sie damit, wertvolle Ressourcen zu schätzen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu

Wichtige Informationen

vermeiden. Für mehr Informationen zu Sammlung und Recycling, wenden Sie sichitte an ihren ortlichen Abfallentsorgungsdienstleister. Gemäß Landesvorschriften konnen wegen nicht ordnungsgemälser Entsorgung these Abfalls Strafgelder verhängt werden.

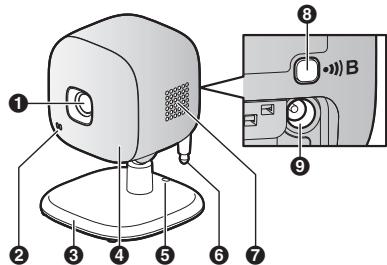

Bezeichnungen und Funktionen der Teile

1 Objektiv
Mikrofon
3 FuB
4 LED-Anzeige
5 Öffnung

Sie konnen ein Herunterfallen der Kamera verhindern, indem Sie eine Schnur durch die Öffnung im Fuß führn.

6 Temperatursensor
7 Lautsprecher
8 [B]

Wird bei Registriierung der Kamera in der Basisstation verwendet.

Gleichspannungsbuchse

LED-Anzeige

Sie konnen anhand der LED-Anzeige den Kamerastatus überprüfen.

Anzeige	Status
Aus	Kein Strom, oder die LED-Anzeige ist ausge-schaltet*1
Grün, leuchtet	Normaler Betrieb*1
Grün, blinkt langsam	Registrierungsmodus
Rot	Bewegung erfasst
Rot, blinkt langsam	Live-Bilder werden an-gezeigt oder aufge-zeichnet

Anzeige	Status
Rot, blinkt	Kamera befindet sich außerhalb der Reich-weise der Basisstation, oder Fehlfunktion des Geräts
Orange, blinkt langsam	Die Kamera ist nicht in der Basisstation registriert

*1 Sie können die Kamera so konfigurieren, dass die LED-Anzeige im normalen Betrieb nicht leuchtet. Weitere Informationen finden Sie in der Bedienungsanleitung (Seite 14).

Einrichtungsübersicht

1 Ersteinrichtung

Stellen Sie sich, dass Sie mit ihrem mobilen Gerät auf das System zugreifen konnen.

Weitere Informationen finden Sie in der mit der Basisstation geleiferten Anleitung zur Systemeinrichtung.

2 Registierung

Nur erforderlich, wenn die Kamera getrennt erworben wurde (d. h. nicht als Teil eines Pakets).

3 Überprüfen des Nutzungsbereichs

Lesen Sie die Informationen in thisem Dokument, um zu überprüben, ob der gewünsche Nutzungsbereich für den ordnungsgemäß Betrieb geeignet ist

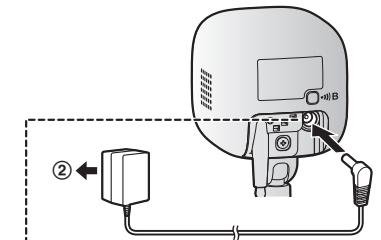

4 Verbindung

Stellen Sie die Kamera am gewünschten Ort auf und schlieben Sie sie an die Steckdose an.

Registrieren der Kamera

Dieser Vorgang ist nicht erforderlich bei Geräten, die als Teil eines Pakets geleifert wurden.

Vor der Verwendung der Kamera muss diese in der Basisstation registriert werden.

Wenn die Kamera nicht in der Basisstation registriert ist, blinkt die LED-Anzeige der Kamera langsam orange.

Sie können die einzelnen Geräte mit den Registrierungstasten oder der [Home Network]-App registrieren.

Hinweis:

• Stellen Sie vor dem Registrieren der Kamera sicher, dass die Netzeleihe der Basisstation und der Kamera angeschlossen sind und jeder Gerät mit Strom versorgt wird.

Verwendung der Registrierungstasten

1 Basisstation:

Halten Sie [] B CAMERA] gedrückt, bis die LED-Anzeige langsam grün blinkt.

2 Kamera:

Halten Sie []B gedrückt, bis die LED-Anzeige langsam grün blinkt (Seite 8).

• Nach Abschluss der Regelierung gibt die Basisstation einen langen Signalton aus.

Hinweis:

• Um die Registierung der Kamera abzubrechen, drücken Sie [•]B] an der Basisstation und an der Kamera erneut.
• Wenn die Registierung nicht möglich war, gibt die Basisstation mehrere kurze Signatöne aus.

Verwendung der App

Wenn Sie die Kamera mit der [Home

Network]-App registrieren, können Sie den

Geräten einen Namez zuweisen und sie nach ihrem Standort gruppieren.

Weitere Informationen finden Sie in der Bedienungsanleitung (Seite 14).

Informationen zu Sensorfunktionen

Die Kamera verfügt über 3 Sensorfunktionen: einen visuellens Sensor zur Bewegungserkennung, einen Temperatursensor und einen Schallsensor.itte lessen Sie die folgenden Informationen zum jeweiligen Sensor, bevor Sie die Entscheidung zum Installationsort der Kamera treffen.

Hinweis:

Die Sensorfunktionen der Kamera sind nicht ausgelegt zur Verwendung in Situationen, die eine hohe Zuverlösigkeit erfordern. Wir empfehlen die Verwendung der Sensorfunktionen in diesen Situationen nicht.
- Panasonic haftet nicht für Verletzungen oder Schäden, die durch die Verwendung der Sensorfunktionen der Kamera verursacht werden.

Verwenden sightbaren Lichts zur Bewegungserkennung

Die Kamera kann Bewegungen durch Veränderungen der Helligkeit in Bereichen im Sichtfeld der Kamera erkennen.

A Vertikaler Erkennungsbereich: ca. 50^
B Bewegungserkennungsabstand: Bis zu 5m bei Einstellung der Bewegungsempfindlichkeit auf die höchste Einstellung mithilfe der App [Home Network].

Hinweis:

Die Bewegung wird möglicherweise falsch erkannt, wenn das sich bewegende Object und der Hintergrund ähnliche Farben aufweisen.
Die Bewegung wird möglicherweise falsch erkannt, wenn sie die Gesamthelligkeit plottlich ändert, zum Beispiel beim Einschalten von Beleuchting.
Die Erkennung ist bei dunklen Bildern erschwert.
- Sie können die Empfindlichkeit der Bewegungserkennungsfunktion der Kamera einstellen und auswahlen, welche Bereiche des Kamerabildes zur Bewegungserkennung überwacht werden. Weitere Informationen finden Sie in der Bedienungsanleitung (Seite 14).

Installation

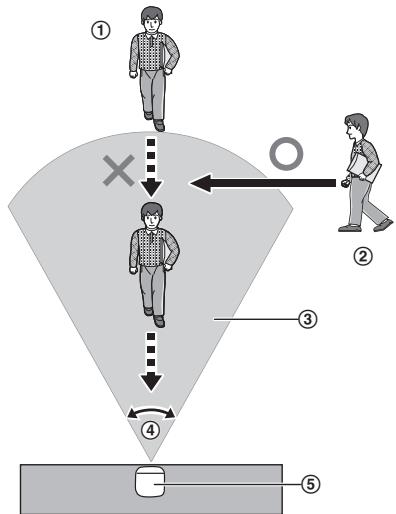

Bewegungsrichtung

Die Bewegung von Objekten, die sich vor der Kamera in seitlicher Richtung bewegen, kann{sicherer erkannt werden als die Bewegung von Objekten, die sich direkt frontal auf die Kamera zubewegen.

① Bewegungen, die direkt frontal auf die Vorderseite der Kamera gezehrt sind, werden mit gringerer Wahrscheinlichkeit erkannt.
② Bewegungen vor der Kamera in seitlicher Richtung werden mit hoher Wahrscheinlichkeit erkannt.
③ Erkennungsbereich
④ Horizontaler Erkennungsbereich: ca. 70^
⑤ Kamera

Temperatur sensor

Der Sensor wird ausgelost, wenn der voreingestelle Temperaturbereich übersritten wird.

Hinweis:

• Die Temperatur wird vom Temperatursensor möglichcherweise nicht richtig erkannt, wenn die Kamera warmen oder kalten Strömungen aus Heiz-/Kühlsystemen ausgesetzt ist.

• Sie können die Temperatureinstellung des Temperatursensors einstehen. Weitere Informationen finden Sie in der Bedienungsanleitung (Seite 14).

Schallsensor

Der Sensor wird ausgelost, wenn der voreingestellte Schallpegel übersritten wird.

Hinweis:

• Der Schallsensor Funktioniert nicht, während die Schlafliedfunktion ein Schlaflied abspiel.
• Der Schallsensor Funktioniert möglicherweise nicht erwartungsgemäß, wenn die Kamera in lauten Umgebungen aufgestellt wird.
• Sie können die Schallpegeleinstellung des Schallsensors einstehen. Weitere Informationen finden Sie in der Bedienungsanleitung (Seite 14).

Informationen zum Nachtsichtmodus

Die Kamera ist mit einer Reihe von Infrarot-LEDs ausgestattet, die bei schwachen Lichtverhältnissen automatisch leuchteten, damit Kamerabilder auch in dunkler Umgebung sichbar bleiben.

Hinweis:

• Wenn der Nachtsichtmodus aktiviert ist, können die Farben in den Kamerabildern anders erschreiben als normal.
• Wenn der Nachsichtmodus aktiviert ist, leuchtet die um das Kameraobjektiv angeordnete Reihe von Infrarot-LEDs in einem schwachen roten Licht, das in der Dunkelheit sightbar ist.
• Wenn die Kamera vor einem Fenster installiert und direkt auf das Fenster geschickt wird, kann die Qualität der Bilder im aktivierten Nachsichtmodus beeinträchtigt sein.

Überprüfen des Verwendungsbereichs

Reichweite der drahtlosen Kommunikation

Die Reichweite der drahtlosen Kommunikation jeges Geräts im System beträgt ab der Basisstation ca. 50m in Gebäuden und ca. 300m im Freien. Die drahtlose Kommunikation ist möglicherweise unzuverlösig, wenn sich die folgenden Hindernisse zwischen den Basisstation und anderen Geräten befinden.

• Metallturen oder -jalousien
  Wände mit Aluminiumblech zur Dammung
  Wände aus Beton oder Wellblech
  Doppelt verglaste Fenster
  Mehrere Wände
• Bei Verwendung der Geräte auf entsprechenden Stockwerken oder in entsprechenden Gebäuden

Hinweis:

Die LED-Anzeige der Kamera blinkt rot, wenn sie die Kamera außerhalb der Reichweite der Basisstation befindet. Überprüfen Sie in thisem Fall alle Anschüsse, einschließlich der Anschüsse der Basisstation.

Vorsichtshinweise zum Verwendungsbereich

Die Verwendung der Kamera in den folgenden Bereichen kann Verformungen, Fehl Funktionen oder Ausfälle verursachten.

In direktem Sonnenlicht
- Bereiche, die Fett oder Dampf ausgesetzt sind, wie zum Beispiel in der Küche
In der Nähe von Feuer oder Heizungen
- In der Höhe magnetischer Felder (wie zum Beispiel in der Höhe von Mikrowellen und Magneten)
- Bereiche, die extremen Temperaturschwankungen ausgesetzt sind, wie zum Beispiel bereits Klimaanlagen
- Bereiche mit reflektierenden Objekten, wie zum Beispiel Glas, die Erkennung von Temperaturabweichungen stören konnen

• Bereiche, in denen die Temperatur durch starke Beleuchtung (wie zum Beispiel Leuchtstofflampen) beeinflusst wird
• In der Höhe von Geräten, die starke Funkwellen abgeben, wie zum Beispiel Mobittelefone

Anschlüsse

① Stecken Sie den Netzeilstecker fest in die Gleichspannungsbuchse ein.
② SchlieBen Sie das Netzteil an eine Steckdose an.

Hinweis:

• Verwenden Sie ausschließlich das mitgelieferte Netzeteil PNLV236CE von Panasonic.

Hinweis zum Netzanschluss

Netzteilanschluss

• Das Netzeil muss stets angeschlossen bleiben. (Es ist normal, dass sich das Netzeil während des Betriebs warm anfuht.)
• Das Netzeil sollte an einer Wand- oder Bodensteckdose angeschlossen werden. Schließen Sie das Netzeil nicht an einer Deckensteckdose an, da sein Gewicht es aus der Steckdoseziehen konnte.

Installation

Netzausfall

Die Kamera lasst sich während eines Stromausfalls nicht betreiben.

Aufstellen der Kamera in einem flachen Bereich

Wenn Sie die Kamera in einem flachen Bereich aufstellen, konnen Sie ein Herunterfallen der Kamera verhindern, indem Sie eine Schnur durch die Öffnung (Seite 8) im Fuß führen.

1 Führn Sie eine Schnur (nicht im Lieferumfang enthalten) durch die Öffnung im Fuß.
2 Binden Sie die Schnur zusammen und haken Sie sie in der Halterung ein.

Wandmontage

• Bringen Sie die Kamera an einer tragfähigen Stelle an und achten Sie darauf, dass das Gerät bei der Montage gut befestigt wird.
• Das Netzeil sollte an einer Wand- oder Bodensteckdose angeschlossen werden. Schließen Sie das Netzeil nicht an einer Deckensteckdose an, da sein Gewicht es aus der Steckdoseziehen kann.
• Bringen Sie die Kamera nicht auf weichem Material an. Es kann herunterfallen, zerbrechen oder Verletzungen verursachen.
• Bringen Sie die Kamera nicht auf folgendem Material an: Gipskarton, Porenbeton, Betonstein, Sperholz mit weniger als 25 mm Dicke usw.

1 Drehen Sie die Schrauben (nicht mitgeliefert) in die Wand.

A Langer als 20 mm
Abstand 1,3 mm

A

B

Hinweis:

• Verwenden Sie die folgende Schablone, um die Positionen der Schraubenlocher festzulegen.

2 Befestigen Sie die Kamera an der Wand.

A Schrauben
B 28 mm

3 Stellen Sie den Winkel der Kamera ein.

Testen der Reichweite der Bewegungserkennung

Nach der Installation der [Home Network]-App auf Ihrem Mobilitelefon konnen Sie die Leistung der Bewegungserkennung der Kamera mit dem Mobilitelefon testen. Weitere Informationen finden Sie in der Bedienungsanleitung (Seite 14).

1 Starten Sie die [Home Network]-App und schauen Sie sich Live-Bilder der Kamera an.
2 Gehen Sie in einen Bereich innerhalb des Sichtbereichs der Kamera.
3 Während Sie sich der Kamera nahern, verfolgen Sie mit dem Mobiltelefon, an welcher Stelle im Sichtbereich Sie sich befinden, wenn die Bewegungserkennung der Kamera ausgelost wird.

• Wenn die Bewegungserkennung ausgelöst wird, leuchtet die LED-Anzeige der Kamera ca. 3 Sekunden lang rot.

4 Achten Sie auf die Bereiche im Sichtbereich, in denen Bewegungen erkannt werden, und nehmen Sie bei Bedarf Einstellungen vor.

Hinweis:

• Sie können den Bereich, der vom visuellen Sensor erkannt wird, einstellen. Weitere Informationen finden Sie in der Bedienungsanleitung (Seite 14).

Testen des Mikrofons

Um das Mikrofon zu testen, sprechen Sie laut und deutlich in das Mikrofon, während ein Benutzer eines mobilen Geräts Live-Bildner der Kamera sich anschaut.

Verfügbare Funktionen bei Verwendung der [Home Network]-App

Eine der Funktionen, die bei Verwendung der [Home Network]-App verfügbear sind, werden unter aufgeführ. Weitere Informationen finden Sie in der Bedienungsanleitung (Seite 14).

- Alarmsystem

Sie können mit der App das Alarmsystem aktivieren/deaktivieren, den aktuellen Status des Sensors überprüften und ein Protokoll vorheriger Ereignisse anziegenleen.

Live-Kameraüberwachung

Sie konnen Live-Bilder der Kamera ansehen,
auch wenn Sie nicht zu Hause sind.

Horen und sprechen

Sie konnen mit Ihrm mobilen Gerät mit jedem innerhalb der Reichweite des Mikrofons und des Laufsprechers der Kamera sprechen und diesen hören.

Sensoreinstellung

Sie können den Erkennungsbereich des visuellen Sensors sowie die Einstellstufen des Schallsensors und des Temperatursensors einstellen.

- Sensorintegration

Sie konnen die Sensorfunktionen der Kamera so konfigurieren, dass sie andere Systemereignisse, wie zum Beispiel Kameraufzeinigung*, Einschalten eines elektrischen Gerätes (z. B. eine Lampe) usw. auslöszt. (Geeignetes Gerät erforderlich.)

*1 Zur Aufzeichnung von Bildern muss eine handelsübliche microSD-Karte in der Basisstation eingesetzt sein.

- Benachrichtigung

Sie konnen die Kamera so konfigurierten, dass eine Benachrichtigung an die [Home Network]-App gesendet wird, wenn die Sensorfunktionen der Kamera ausgelost werden, zum Beispiel, wenn Bewegung erkannt wird, ein Baby weint (Schallsensor) oder wenn der Raum zu warm oder zu kalt wird (Temperatursensor).

Anhang

Zugriff auf Bedienungsanleitung

Die Bedienungsanleitung ist eine Sammlung von Online-Dokumenten, die Sie damit unterstellen, die [Home Network]-App optimal zu nutzen.

1 iPhone/iPad

Tippen Sie auf auf der Startseite der App.

Android™-Geräte

Tippen Sie auf oder drucken Sie die Menutaste Ihres mobilen Geräts auf der Startseite der App.

2 Tippen Sie auf [Bedienungsanleitung].

Hinweis:

• Microsoft® Windows® Internet Explorer® 8 und frühere Versionen werden nicht unterstützt.
• Android 4.1 oder höhere Versionen werden empfohlen.
• Sie können die Bedienungsanleitung auch auf der unter aufgeführten Website aufrufen.

www.panasonic.net/pcc/support/tel/homenetwork/manual/

Technische Daten

• Standards

RF-Übertragungsleistung

DECT: ca. 93 mW (durchschnittliche Leistung

pro Kanal)

Stromversorgung

220-240VAC,50/60Hz

Leistungsaufnahme

Standby: 2,2 W

Im Betrieb:

3,0 W (wenn die LEDs nicht leuchteten)

4,0 W (wenn die LEDs leuchten)

• Betriebsbedingungen

0^ - 40^

Bis zu 90% relative Luftfeuchtigkeit (nicht kondensierend)

• Übertragungsreichweite

Ca. 50 m in Gebäuden

Ca. 300 m im Freien

Bildsensor

0,3 Megapixel CMOS

• Mindestbeleuchting erforderlich

0lx*1

Brennweite

Fest (0,4 m - unendlich)

• Winkel des Sichtfelds (Kamerawinkel)

Horizontal: ca. 70^

Vertikal: ca. 50^

• Methode der Bewegungserkennung

Visueller Sensor

• Reichweite der Bewegungserkennung

Horizontal: ca. 70^

Vertikal: ca. 50^

Einstellbare Montagewinkel

Horizontal: ±90°

Vertical: nach vorn weisend-nach unten

weisend ca. 60^

(be der Montage einstellbar)

Abmessungen (Höhe × Breite × Tiefe)

Ca. 102mm× 75mm× 75mm

• Masse (Gewicht)

ca. 160g

*1 Die um das Kameraobjektiv angeordneten

Infrarot-LEDs leuchten bei schwachen

Lichtverhältnissen.

Notizen

Zur künftigen Bezugnahme

Wir empfehlen folgende Informationen zu notieren und aufzubewahren, da diese bei möglichen Reparaturen im Rahmen der Garantie besteht.

Seriennummer	Datum des Kaufs
(ist auf der Unterseite des Fußes angegeben)Name und Adresse des Händlers

Heften Sie den Kaufbeleg hier an.

€0470

Panasonic System Networks Co., Ltd.
