Produkttyp	Aktiver Bluetooth-Lautsprecher
Marke	PANASONIC
Modell	SC-CMAX5
Gewicht	ca. 19,8 kg
Stromversorgung	220-240 V, 50 Hz
Stromverbrauch	92 W (Standby 0,4 W)
Gesamtausgangsleistung	1000 W RMS (Mono-Modus)
Bluetooth-Konnektivität	Version 2.1+EDR, Klasse 2
Unterstützte Bluetooth-Profile	A2DP, AVRCP, SPP
USB-Anschluss	USB 2.0 Full Speed, MP3-kompatibel, FAT12/16/32
Audioeingänge	2 AUX-Eingänge (3,5 mm Klinke, stereo)
Audioausgang	1 AUDIO OUT-Ausgang (stereo)
Mikrofon-/Gitarrenanschlüsse	2 x 6,3 mm Mono-Klinke (MIC1, MIC2/GUITAR)
Lautsprecher	6 cm Tweeter, 10 cm Woofer x2, 25 cm Superwoofer
Karaoke-Funktionen	Ja (Stummschaltung der Stimme, Echo, Klangregelung)
USB-Aufnahme	Von USB A auf USB B oder von AUX
Timer	Abschaltautomatik, Wiedergabe- und Aufnahmetimer
Soundeffekte	Voreingestellter EQ, D.BASS, Superwoofer
Beleuchtung	Einstellbar (ILLUMINATION)
Mitgeliefertes Zubehör	2 Netzkabel, Fernbedienung, Batterie
Reinigung	Weiches, trockenes Tuch
Sicherheit	Nicht Wasser aussetzen, Lüftungsschlitze nicht blockieren
Reparierbarkeit	Von qualifiziertem Fachmann durchführen lassen
Betriebstemperatur	0 °C bis +40 °C
Betriebsfeuchtigkeit	35 % bis 80 % relative Luftfeuchtigkeit (ohne Kondensation)

Häufig gestellte Fragen - SC-CMAX5 PANASONIC

Wie koppele ich mein Bluetooth-Smartphone mit dem Lautsprecher?

Wählen Sie die Quelle BLUETOOTH am Lautsprecher. Wenn PAIRING nicht angezeigt wird, drücken Sie mehrmals PLAY MENU, um PAIRING auszuwählen, und bestätigen Sie mit OK. Aktivieren Sie auf Ihrem Smartphone Bluetooth und wählen Sie SC-CMAX5 in der Liste der Geräte. Das eventuelle Passwort lautet 0000.

Was tun, wenn der Ton bei Bluetooth unterbrochen wird?

Stellen Sie sicher, dass sich das Bluetooth-Gerät in weniger als 10 m Entfernung und ohne Hindernisse befindet. Halten Sie Störquellen (WLAN-Router, Mikrowellen) fern. Stellen Sie im Menü PLAY MENU LINK MODE auf MODE 1 ein, um die Konnektivität zu priorisieren.

Wie nehme ich von USB A auf USB B auf?

Schließen Sie einen USB-Stick an den Port USB A (Quelle) und einen weiteren an den Port USB B (Ziel) an. Wählen Sie die Quelle USB A mit der Taste USB. Drücken Sie die Taste USB REC am Lautsprecher, um die Aufnahme zu starten. Die Aufnahme erfolgt im MP3-Format.

Wie stelle ich die Uhr ein?

Drücken Sie mehrmals SETUP, bis CLOCK angezeigt wird. Stellen Sie die Uhrzeit mit den Tasten ▲/▼ ein und drücken Sie OK zur Bestätigung. Die Uhr arbeitet im 24-Stunden-Modus.

Kann ich eine Gitarre anschließen?

Ja, schließen Sie Ihre Gitarre an den Anschluss MIC 2/GUITAR (6,3 mm Mono-Klinke) an. Stellen Sie sicher, dass der Schalter MIC GUITAR auf Position GUITAR gedrückt ist. Regeln Sie die Lautstärke mit dem Regler VOL-MIC2/GUITAR.

Wie aktiviere ich den Karaoke-Modus?

Schließen Sie ein Mikrofon an einen der MIC-Anschlüsse an. Stellen Sie den Schalter MIC GUITAR auf die gelöste Position (MIC). Drücken Sie KARAOKE, um ON KARAOKE auszuwählen. Verwenden Sie VOCAL CANCEL/ECHO/KEY-CON, um die Effekte einzustellen.

Die Fernbedienung funktioniert nicht, was tun?

Überprüfen Sie die Batterie: Ersetzen Sie sie bei Bedarf unter Beachtung der Polarität. Wenn ein anderes Panasonic-Gerät reagiert, ändern Sie den Code: Halten Sie USB am Lautsprecher gedrückt und drücken Sie AUX auf der Fernbedienung, bis REMOTE 2 erscheint, drücken Sie dann gleichzeitig OK und USB auf der Fernbedienung für 4 Sekunden.

Wie reinige ich den Lautsprecher?

Ziehen Sie zuerst das Netzkabel ab. Verwenden Sie ein weiches, trockenes Tuch. Bei hartnäckigen Verschmutzungen das Tuch leicht anfeuchten und dann mit einem trockenen Tuch nachwischen. Verwenden Sie niemals Alkohol, Verdünner oder Benzin.

Was bedeutet die blinkende Meldung 'AUTO OFF'?

Der Lautsprecher schaltet sich nach 20 Minuten Inaktivität automatisch in den Standby-Modus. Drücken Sie eine beliebige Taste, um abzubrechen. Um diese Funktion zu deaktivieren, gehen Sie zu SETUP > AUTO OFF und wählen Sie OFF.

Welche Audioformate werden unterstützt?

Der Lautsprecher spielt Dateien MP3 mit der Erweiterung .mp3 ab. USB-Sticks müssen im Format FAT12, FAT16 oder FAT32 formatiert sein. Die maximale unterstützte Kapazität beträgt 32 GB.

BEDIENUNGSANLEITUNG SC-CMAX5 PANASONIC

Aktiv-Lautsprechersystem

Wir möchten Ihnen dafür danken, dass Sie sich für dieses Gerät entschieden haben. Bitte lesen Sie diese Anleitung vor der Inbetriebnahme dieses Produkts aufmerksam durch und bewahren Sie dieses Handbuch für spätere Bezugnahme griffbereit auf.

Sicherheitsmaßnahmen

WARNUNG

Gerät

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung:
• Setzen Sie dieses Gerät weder Regen, noch Feuchtigkeit, Tropfen oder Spritzern aus.
• Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße, wie Vasen, auf dieses Gerät.
• Ausschließlich das empfohlene Zubehör verwenden.
• Entfernen Sie die Abdeckungen nicht.
• Reparieren Sie dieses Gerät nicht selbst. Wenden Sie sich zur Wartung an qualifiziertes Kundendienstpersonal.
• Lassen Sie keine Gegenstände aus Metall in dieses Gerät fallen.

Netzkabel

• Der Netzstecker ist das trennende Gerät. Installieren Sie dieses Gerät so, dass der Netzstecker sofort aus der Wandsteckdose gezogen werden kann.

ACHTUNG

Gerät

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung: Installieren oder positionieren Sie dieses Gerät nicht in einem Bücherregal, Einbauschrank oder einem sonstigen engen Raum. Stellen Sie eine gute Belüftung des Gerätes sicher.
• Achten Sie darauf, die Entlüftungsschlitze des Gerätes nicht durch Gegenstände aus Papier oder Stoff zu blockieren, z.B. Zeitungen, Tischdecken und Vorhänge.
• Stellen Sie keine Quellen offener Flammen, z.B. brennende Kerzen, auf das Gerät.
• Setzen Sie dieses Gerät keinem direkten Sonnenlicht, hohen Temperaturen, starker Feuchtigkeit und übermäßigen Erschütterungen aus.
• Dieses Gerät ist für den Betrieb in Ländern mit gemäßigtem Klima bestimmt.
• Dieses Gerät kann beim Betrieb Hochfrequenzstörungen aufnehmen, die durch die Benutzung von Mobiltelefonen verursacht werden. Sollte eine solche Störung festgestellt werden, sollte das Handy in größerer Entfernung zu diesem Gerät betrieben werden.
• Erlauben Sie Kindern nicht, auf dieses Gerät zu klettern.
• Stapeln Sie keine Gegenstände auf diesem Gerät.
• Stellen Sie dieses Gerät auf eine ebene Oberfläche.
• Seien Sie vorsichtig, wenn Sie das Gerät anheben.
• Heben Sie es gegebenenfalls mit mehr als einer Person an. Berühren Sie nicht die haltenden Oberflächen der Lautsprechermembran.
• Dies kann die Lautsprechermembran beschädigen.
• Die Lautsprechermembran kann heiß sein.
• Stellen Sie Ihre Füße nicht unter das Gerät oder in dessen Radbereiche.
• Eine unsachgemäße Handhabung oder Transportweise kann zum Fallen des Geräts führen, was Schäden und/oder Verletzungen verursachen kann.
• Seien Sie vorsichtig, wenn sich Babys oder Kinder in der Nähe befinden.

Batterie

• Explosionsgefahr bei falschem Anbringen der Batterie. Ersetzen Sie die Batterie nur durch den vom Hersteller empfohlenen Typ.
• Wenden Sie sich zur Entsorgung der Batterien an die lokalen Behörden oder erfragen Sie die richtige Vorgehensweise zur Entsorgung.
• Niemals starker Hitze oder offenem Feuer aussetzen.
• Lassen Sie die Batterie(n) nie längere Zeit in einem Auto mit geschlossenen Türen und Fenstern zurück, das direkter Sonneneinstrahlung ausgesetzt ist.
• Nehmen Sie die Batterien nicht auseinander, und schließen Sie sie nicht kurz.
• Laden Sie Alkali- oder Manganbatterien nicht wieder auf.
• Verwenden Sie keine Batterien mit teilweise abgelöstem Mantel.
• Entfernen Sie die Batterien, wenn Sie die Fernbedienung über längere Zeit nicht benutzen. Bewahren Sie sie an einem kühlen, dunklen Ort auf.

Konformitätserklärung

"Panasonic Corporation" bestätigt hiermit, dass diese Produkte den grundlegenden Anforderungen und den weiteren zutreffenden Vorgaben der Richtlinie 1999/5/EC entsprechen.

Kunden können eine Kopie der Original-Konformitätserklärung zu unseren R&TTE-Produkten von unserer KE-Server herunterladen: http://www.doc.panasonic.de

Kontaktadresse des zugelassenen Vertragsbüros:

Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Deutschland

Das Produkt ist für den allgemeinen Bedarf vorgesehen. (Kategorie 3)

Entsorgung von Altgeräten und Batterien

Nur für die Europäische Union und Länder mit Recyclingsystemen

Dieses Symbol, auf den Produkten, der Verpackung und/oder den

Begleitdokumenten, bedeutet, dass gebrauchte elektrische und

elektronische Produkte sowie Batterien nicht in den allgemeinen Hausmüll gegeben werden dürfen.

Bitte führen Sie alte Produkte und verbrauchte Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling

Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu. Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, tragen Sie dazu bei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden.

Für mehr Informationen zu Sammlung und Recycling, wenden Sie sich bitte an Ihren örtlichen Abfallentsorgungsdienstleister. Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Hinweis für das Batteriesymbol (Symbol unten):

Dieses Symbol kann in Kombination mit einem chemischen Symbol abgebildet sein. In diesem Fall erfolgt dies auf Grund der Anforderungen derjenigen Richtlinien, die für die betreffende Chemikalie erlassen wurden.

Inhaltsverzeichnis

Sicherheitsmaßnahmen 2

Zubehör 3

Audioquellen 3

Lizenzen 3

Pflege des Geräts 4

Über Bluetooth 4

Bewegen des Geräts 5

Fernbedienungsanleitung 6

Verbindung mit der Spannungsversorgung 7

Anschluss eines USB-Geräts 8

Betrieb von Bluetooth 8

Steuerungen der Medienwiedergabe 9

Sound- und Beleuchtungseffekte 11

Aufnahme (USB, AUX) 11

Uhr und Timer 13

Externes Gerät 14

Verwendung eines Mikrofons oder einer

Gitarre 15

Sonstige 16

Fehlerbehebung 17

Technische Daten 20

Hinweise zu Beschreibungen in dieser Bedienungsanleitung

• Seitenverweise werden dargestellt als "→○○".
• Wenn nicht anders angegeben, werden die Bedienvorgänge unter Verwendung der Fernbedienung beschrieben.

Zubehör

Überprüfen Sie bitte das mitgelieferte Zubehör vor Inbetriebnahme des Geräts.

2x Netzkabel, 1x Batterie für die Fernbedienung, 1x Fernbedienung

(N2QAYB001000)

Bitte verwenden Sie das mitgelieferte Netzkabel, das sich für die Netzsteckdose eignet. - Das Netzkabel darf nicht für andere Geräte benutzt werden. - Stand der in dieser Bedienungsanleitung aufgeführten Produktnummern ist Mai 2015. Änderungen vorbehalten.

Audioquellen

Die folgenden Kennzeichen geben die

Verfügbarkeit der Funktion an.

USB: USB-Geräte, die MP3-Dateien

enthalten (→ unten)

Bluetooth: Angeschlossenes Bluetooth®-Gerät

(→8)

AUX: Externes Gerät, das mit dem AUX IN 1-

oder AUX IN 2-Anschluss verbunden ist

(→14)

Kompatible USB-Geräte

• Dieses Gerät gewährleistet nicht den Anschluss an alle USB-Geräte. Die Dateisysteme FAT12, FAT16 und FAT32 werden unterstützt.
• Dieses Gerät unterstützt USB 2.0 Full Speed.
• Dieses Gerät unterstützt USB-Geräte mit bis zu 32 GB.
• Bei Anschluss eines Multiport-USB-Kartenlesers wird nur eine Speicherkarte ausgewählt. Dies ist gewöhnlich die zuerst eingesteckte Speicherkarte.

Kompatible MP3-Dateien

• Unterstütztes Format: Dateien mit der Erweiterung ".mp3" oder ".MP3".
• Je nach Art der Erstellung der MP3-Dateien können diese u.U. nicht in der von Ihnen nummerierten Reihenfolge oder überhaupt nicht wiedergegeben werden.
• Dateien werden als Titel definiert und Ordner werden als Alben definiert.
• Dieses System kann bis zu 800 Alben (maximal 999 Titel in einem Album) oder insgesamt 8000 Titel abspielen oder aufnehmen, je nach verfügbarer Speicherkapazität.

Lizenzen

Die MPEG Layer-3 Audio-Codiertechnologie wurde von Fraunhofer IIS und Thomson lizensiert.

Die Bluetooth®-Wortmarke und -Logos sind eingetragene Marken von Bluetooth SIG, Inc. und andere Verbindungen.

Markenzeichen von Bluetooth SIG, Inc. und jede Verwendung dieser Marken durch Panasonic Corporation erfolgt unter Lizenz.

Andere Markenzeichen und Markennamen sind Schutzmarken der jeweiligen Eigentümer.

Google Play und Android sind Markenzeichen von Google Inc.

RQT0A50

Pflege des Geräts

Verhindern von Beschädigungen an den Lautsprechern

• Wenn Sie über einen längeren Zeitraum Musik mit hohem Pegel wiedergeben, kann es zu Schäden an den Lautsprechern und zur Verringerung der Lebensdauer der Lautsprecher kommen.
• Reduzieren Sie in diesen Fällen die Lautstärke, um Schäden zu verhindern:
• Wenn der Sound verzerrt ist.
• Wenn Sie die Soundqualität anpassen.

Das Gerät mit einem weichen, trockenen Tuch reinigen.

Ziehen Sie vor der Wartung des Geräts das Netzkabel.

• Wenn Schmutz hartnäckig ist, wringen Sie ein nasses Tuch gründlich aus, um den Schmutz abzuwischen, und trocknen Sie es mit einem trockenen Tuch ab.
• Verwenden Sie keinesfalls Alkohol, Farbverdünner oder Benzin für dieses Gerät.
• Bevor Sie ein chemisch behandeltes Tuch verwenden, lesen Sie aufmerksam die Anleitungen des Tuches.

Entsorgung oder Weitergabe des Geräts

Dieses Gerät kann die Benutzereinstellungen beibehalten. Wenn Sie dieses Gerät entsorgen oder weitergeben, befolgen Sie das Verfahren für das Zurücksetzen auf die werksseitigen Standardeinstellungen und das Löschen der Benutzereinstellungen.

(→ 17, So setzen Sie alle Einstellungen auf die werksseitigen Standardeinstellungen zurück.) - Das Bedienprotokoll könnte im Gerätespeicher gespeichert sein.

Über Bluetooth®

Panasonic übernimmt keine Verantwortung für Daten und/oder Informationen, die während einer drahtlosen Übertragung gefährdet sind.

Verwendetes Frequenzband

• Dieses System verwendet das 2,4 GHz Frequenzband.

■ Zertifizierung dieses Geräts

• Dieses System entspricht den Frequenzbeschränkungen und wurde gemäß dem Frequenzrecht zertifiziert. Daher ist keine Drahtlosgenehmigung erforderlich. Die unten genannten Handlungen sind in einigen Ländern strafbar:
• Ein Auseinanderbauen oder Modifizieren des Systems.
• Ein Entfernen der Spezifikationskennzeichnungen.

Nutzungsbeschränkungen

• Die drahtlose Übertragung und/oder Nutzung mit allen mit Bluetooth® ausgerüsteten Geräten kann nicht garantiert werden.
• Alle Geräte müssen den durch Bluetooth SIG, Inc. festgelegten Standards entsprechen.
• Je nach Spezifikationen und Einstellungen eines Gerätes kann die Verbindung unter Umständen nicht hergestellt werden, oder einige Funktionen können sich unterscheiden.
• Dieses System unterstützt Bluetooth®-Sicherheitsfunktionen. Aber je nach Betriebsumgebung und/oder Einstellungen ist diese Sicherheit möglicherweise nicht ausreichend. Übertragen Sie mit Vorsicht drahtlos Daten an dieses System.
• Dieses System kann keine Daten an ein Bluetooth®-Gerät übertragen.

Einsatzbereich

• Verwenden Sie dieses Gerät bei einer maximalen Reichweite von 10 m. Die Reichweite kann je nach Umgebung, Hindernissen oder Interferenzen abnehmen.

Interferenz von anderen Geräten

• Dieses System kann aufgrund von Funkwelleninterferenzen nicht korrekt funktionieren und es können Störungen wie Rauschen und Tonsprünge auftreten, wenn dieses System zu nahe an anderen Bluetooth®-Geräten oder Geräten aufgestellt ist, die das 2,4 GHz-Band verwenden.
• Dieses System könnte nicht korrekt funktionieren, wenn die Funkwellen einer nahe gelegenen Sendestation usw. zu stark sind.

Verwendungszweck

• Dieses System ist nur für den normalen, allgemeinen Gebrauch gedacht.
• Verwenden Sie dieses System nicht in der Nähe von Geräten oder in einer Umgebung, die gegenüber hochfrequenten Störungen empfindlich ist (z. B. Flughäfen, Krankenhäuser, Labore usw.).

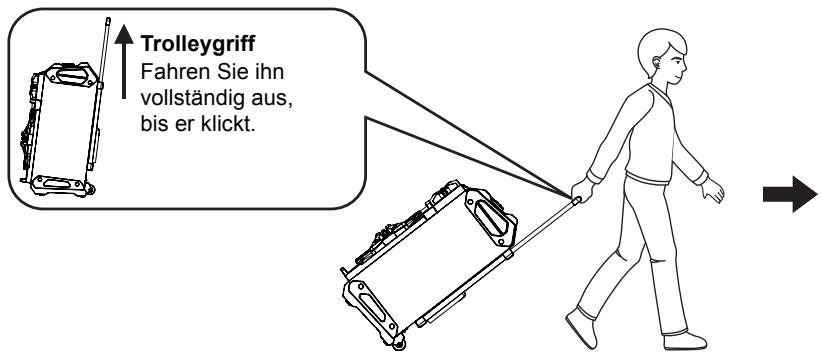

Bewegen des Geräts

Sie können dieses Gerät einfach mit Hilfe seiner Räder bewegen.

Vorbereitung

• Stellen Sie sicher, dass Sie alle angeschlossenen Geräte und Kabel von diesem Gerät entfernen.

• Seien Sie beim Ziehen am Steilhang vorsichtig.
• Vermeiden Sie das Ziehen über raue oder unebene Oberflächen.
• Ziehen Sie nicht über Stufen.
• Tragen Sie das Gerät, um es über Hindernisse zu transportieren.
• Drücken Sie den Trolleygriff nach dem Transport immer vollständig nach unten.
• Dieses Lautsprechersystem hat keine magnetische Abschirmung. Stellen Sie es nicht in die Nähe eines TV-Geräts, eines PCs oder anderer magnetischer Geräte.

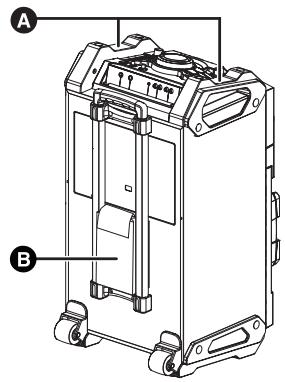

Tragen des Geräts

Greifen Sie die oberen Griffe (A), um das Gerät zu tragen.

Verwendung der Zubehörtasche (B)

Für Ihren Komfort während des Transports können Sie Zubehörteile in dieser Tasche verstauen.

5

5

RQT0A50

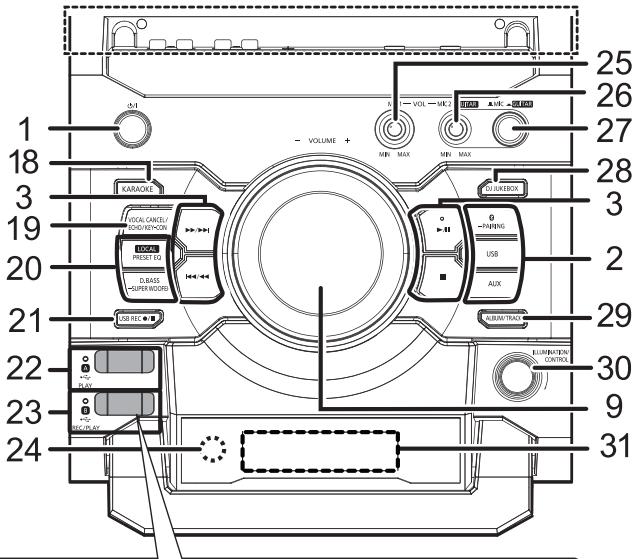

Fernbedienungsanleitung

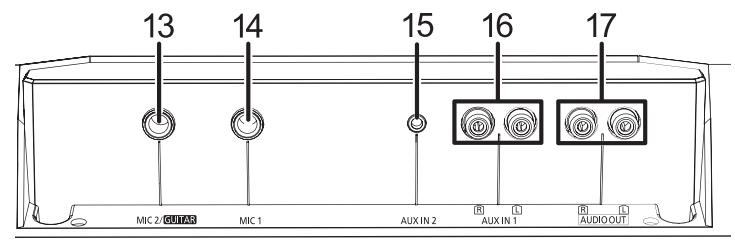

Rückansicht

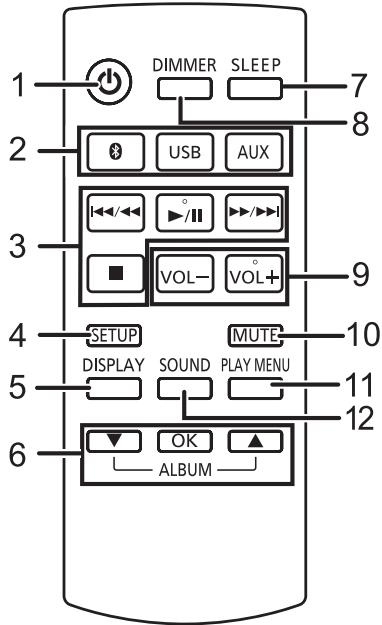

Fernbedienung

Draufsicht

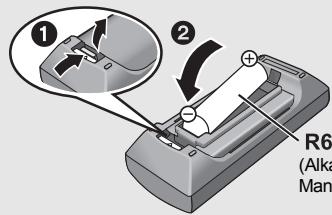

Verwendung der Fernbedienung

Legen Sie die Batterie so ein, dass die Pole (+ und -) mit denen in der Fernsteuerung übereinstimmen. Richten Sie die Fernbedienung auf den Fernbedienungs-Signalsensor an diesem Gerät. - Um Interferenzen zu vermeiden, stellen Sie keine Objekte vor den Signalsensor.

R6/LR6,AA

(Alkali- oder Manganbatterie)

1 Bereitschafts-/Ein-Schalter [O], [O/I] Drücken Sie diese Taste, um das Gerät ein- oder in den Stand-by-Modus zu schalten. Auch im Stand-by-Modus verbraucht das Gerät eine geringe Menge Strom. 2 Auswählen der Audioquelle Am Gerät: Um die Bluetooth®-Kopplung zu starten, halten Sie [8 -PAIRING] gedrückt, wenn Sie sich in der Bluetooth®-Quelle befinden. 3 Steuertasten für grundlegende Wiedergabefunktionen 4 Betreten des Setup-Menüs 5 Ändern der angezeigten Informationen 6 Auswahl/OK 7 Schlaf-Timer einstellen 8 Dimmen Sie das Display und schalten Sie die Beleuchtung aus Drücken Sie die Taste erneut, um den Vorgang rückgängig zu machen. 9 Anpassen der Lautstärke (0 (min.) bis 50 (max.)) 10 Stummschalten des Tons Drücken Sie die Taste erneut, um den Vorgang rückgängig zu machen. "MUTE" wird auch rückgängig gemacht, wenn die Lautstärke geregelt oder das Gerät ausgeschaltet wird. 11 Stellen Sie das Wiedergabe-Menüelement ein 12 Betreten des Sound-Menüs 13 Mikrofonbuchse 2/Gitarren-Eingangsbuchse 14 Mikrofonbuchse 1 15 AUX IN 2-Buchse

16 AUX IN 1-Buchse 17 AUDIO OUT-Buchse 18 Gehen Sie in den KARAOKE-Modus 19 Wählen Sie Vocal Cancel, Echo oder die Tonartsteuerung 20 Wählen Sie die Soundeffekte 21 Aufnahme-Betriebssteuerung 22 USB A USB-Port zur Wiedergabe USB-Statusanzeige 23 USB B USB-Port zur Aufnahme/Wiedergabe USB-Statusanzeige 24 Fernbedienungs-Signalsensor Abstand: Ca. 7 m direkt von der Vorderseite Winkel: Umgebung 20° nach oben und unten, 30° nach links und rechts 25 Passen Sie die Lautstärke von Mikrofon 1 an 26 Passen Sie die Lautstärke von Mikrofon 2 oder Gitarre an 27 Mikrofon 2- oder Gitarrenschalter (→ 15) 28 Wählen Sie die DJ-Jukebox (→ 10) 29 Wählen Sie den MP3-Album- oder Titel-Suchmodus (→ 9) 30 Ändern Sie die Beleuchtungseinstellung (→ 11) Suchen Sie MP3-Titel oder Alben (→ 9) Ändern Sie den DJ-Jukebox-Wiedergabemodus (→ 10) 31 Display

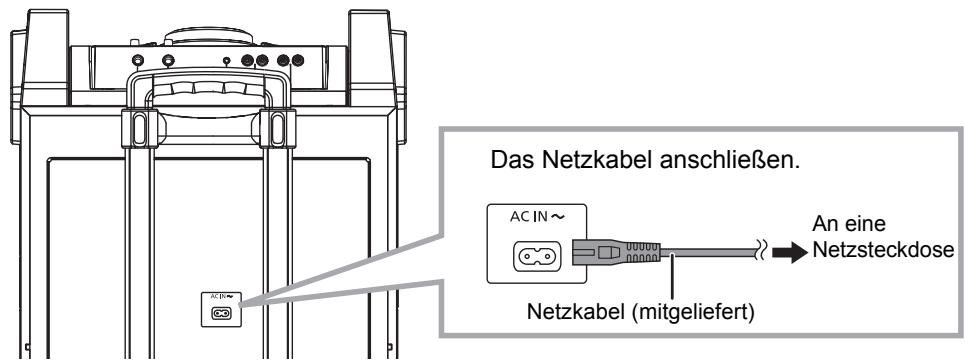

Verbindung mit der Spannungsversorgung

Dieses Gerät (hinten)

Einsparen von Energie

Dieses System verbraucht auch dann eine geringe Menge Strom (→ 20) , wenn es sich im Standby-Modus befindet. Trennen Sie die Stromversorgung, wenn Sie das System nicht verwenden.

Eine Einstellungen gehen verloren, wenn Sie die Verbindung zu diesem System trennen. Sie müssen diese erneut vornehmen.

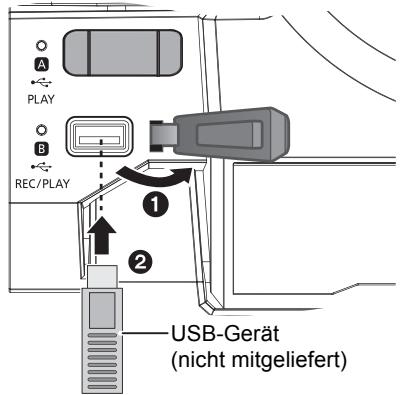

Anschluss eines USB-Geräts

Vorbereitung

• Sichern Sie Ihre Daten, bevor Sie ein USB-Gerät an dieses Gerät anschließen.

Dieses Gerät (oben)

1 Reduzieren Sie die Lautstärke und verbinden Sie das USB-Gerät mit dem USB-Port. 2 Drücken Sie [USB] um "USB A" oder "USB B" zu wählen.

Sobald ausgewählt, leuchtet die entsprechende USB-Statusanzeige grün.

• Setzen Sie das USB-Gerät direkt ein. Verwenden Sie kein USB-Verlängerungskabel. Bitte trennen Sie das USB-Gerät, wenn Sie es nicht mehr verwenden.
• Stoppen Sie den USB-Betrieb, bevor Sie das USB-Gerät ausstecken.

Betrieb von Bluetooth®

Sie können den Sound vom Bluetooth®-Audiogerät drahtlos von diesem Gerät anhören.

• Wegen Details siehe Bedienungsanleitung des Bluetooth®-Geräts.

Vorbereitung

• Schalten Sie die Bluetooth®-Funktion des Geräts ein und stellen Sie das Gerät in der Höhe des Geräts auf.

■ Kopplung mit Bluetooth®-Geräten

1 Drücken Sie [3] zur Auswahl von "BLUETOOTH". → Wird "PAIRING" auf dem Display angezeigt, gehen Sie zu Schritt 4.

So geben Sie den Kopplungs-Modus* ein

2 Drücken Sie [PLAY MENU] zur Auswahl von "PAIRING". 3 Drücken Sie [▲,▼] zur Auswahl von "OK? YES" und drücken Sie dann [OK].

So koppeln Sie mit einem Gerät

4 Wählen Sie "SC-CMAX5" aus dem Bluetooth®-Menü des Bluetooth®-Geräts.

Die MAC-Adresse (z.B. 6C:5A:B5:B3:1D:0F) kann angezeigt werden, bevor "SC-CMAX5" angezeigt wird. ⇔ Der Name des angeschlossenen Geräts wird einige Sekunden lang am Display angezeigt.

5 Starten Sie die Wiedergabe auf dem Bluetooth®-Gerät.

※ Sie können auch den Kopplungs-Modus eingeben, indem Sie [P-APAIRING] auf dem Gerät drücken und halten.

■ Anschluss eines gekoppelten Bluetooth®-Geräts

1 Drücken Sie [ ] zur Auswahl von "BLUETOOTH". → "BLUETOOTH READY" wird auf dem Display eingeblendet. 2 Wählen Sie "SC-CMAX5" aus dem Bluetooth®-Menü des Bluetooth®-Geräts.

Der Name des angeschlossenen Geräts wird einige Sekunden lang am Display angezeigt.

3 Starten Sie die Wiedergabe auf dem Bluetooth®-Gerät.

• Bei Aufforderung zur Eingabe des Zugangsschlüssels "0000" eingeben.
• Mit diesem Gerät können Sie bis zu 8 Geräte registrieren. Wird ein 9. Gerät angekoppelt, wird das Gerät, das am längsten nicht verwendet wurde, ersetzt.
• Dieses Gerät kann nur mit einem Gerät auf einmal verbunden werden.
• Wird "BLUETOOTH" als Quelle ausgewählt, versucht dieses Gerät automatisch, den Anschluss an das zuletzt angeschlossene Bluetooth®-Gerät herzustellen. ("LINKING" wird während des Vorgangs auf dem Display angezeigt.) Wenn der Anschlussversuch nicht gelingt, versuchen Sie erneut eine Verbindung herzustellen.
• Wenn Sie Videoinhalte mit dieser Funktion ansehen, sind die Video- und Audioausgabe möglicherweise nicht synchron.

Bluetooth® Übertragungsmodus

Sie können den Übertragungsmodus ändern, um der Übertragungs- oder Tonqualität Vorrang zu geben.

Vorbereitung

• Drücken Sie [3] zur Auswahl von "BLUETOOTH".
• Ist bereits ein Bluetooth®-Gerät angeschlossen, dieses abtrennen.

1 Drücken Sie wiederholt [PLAY MENU] zur Auswahl von "LINK MODE". 2 Betätigen Sie [▲,▼], um den Modus auszuwählen und dann [OK]. MODE 1: Betonung der Konnektivität MODE 2: Betonung der Klangqualität

• Wählen Sie "MODE 1", wenn der Sound unterbrochen wird. Die werkseitige Standardeinstellung ist "MODE 2".

Abtrennen eines Bluetooth®-Geräts

1 Während ein Bluetooth®-Gerät angeschlossen ist: Drücken Sie wiederholt [PLAY MENU], um "DISCONNECT?" auszuwählen. 2 Drücken Sie [Δ, ∇], um "OK? YES" auszuwählen, und drücken Sie dann [OK].

• Sie können das Bluetooth®-Gerät auch durch Drücken und Halten von [® -PAIRING] auf dem System ausschalten.
• Das Bluetooth®-Gerät wird abgeschaltet, wenn eine andere Audioquelle (z. B. "USB A") ausgewählt wird.

Steuerungen der Medienwiedergabe

Vorbereitung

• Schalten Sie das Gerät ein.
• Stecken Sie das USB-Gerät ein oder verbinden Sie das Bluetooth®-Gerät.
• Drücken Sie [USB] oder [B], um die Audioquelle zu wählen.

Grundsteuerungen (USB, Bluetooth)

Wiedergabe	Drucken Sie [▶/■].
Stopp	Drucken Sie [■]. • [USB] Die Stelle wird gespeichert und "RESUME" wird angezeigt. - Drucken Sie [▶/■], um fortzufahren. - Drucken Sie erneut [■], um die Position zu leeren.
Pause	Drucken Sie [▶/■]. Drucken Sie erneut, um die Wiedergabe fortzusetzen.
Überspringen	Drucken Sie [▶/▲] oder [▶/▲], um einen Titel zu überspringen.
	[USB] Drucken Sie [▲] oder [▼], um das MP3-Album zu überspringen.
Suchlauf	Während Wiedergabe oder Pause [▶/▲] oder [▶/▲] drücken und gedrückt halten.

Suchen von MP3-Titeln oder Alben (USB)

Nur vom Gerät

1 Drücken Sie [ALBUM/TRACK], um den Album- oder Titel-Suchmodus auszuwählen. 2 Während O'' (Album) oder → (Titel) blinkt, drehen Sie [ILLUMINATION/CONTROL], um zu suchen.

Zum Anzeigen von Informationen

Drücken Sie wiederholt [DISPLAY].

• Zur Verwendung der Fernbedienung dieses Geräts mit einem Bluetooth®-Gerät muss das Bluetooth®-Gerät AVRCP (Audio Video Remote Control Profile) unterstützen. Je nach dem Status des Geräts könnten einige Steuerungen nicht möglich sein. Maximal anzeigbare Zeichen: USB: ca. 32, Bluetooth: ca. 16
• Dieses System unterstützt die Versionen 1 und 2 der ID3-Tags. Nicht unterstützte Textdaten werden gar nicht oder in anderer Form angezeigt.
• Album- und Titelkennzeichnung für MP3-Dateien.

Z.B.

Albumnummer Tracknummer

RQT0A50

DJ-Jukebox (USB)

Sie können die DJ-Jukebox verwenden, um einen Überblendungseffekt zwischen Liedern hinzuzufügen. Sie können außerdem zusätzliche Funktionen mit der App "Panasonic MAX Juke" verwenden (siehe unten).

1. Drücken Sie wiederholt [PLAY MENU], um "JUKEBOX" auszuwählen. 2. Drücken Sie [▲,▼], um die Einstellung auszuwählen, und drücken Sie dann [OK].

OFF	Einschalten der DJ-Jukebox ohne Überblendungseffekt.
CROSSFADE
ON	Einschalten der DJ-Jukebox mit Überblendungseffekt.
CROSSFADE
OFF	Ausschalten der DJ-Jukebox.

Verwendung des Geräts

Drücken Sie wiederholt [DJ JUKEBOX], um die Einstellung auszuwählen.

DJ-Jukebox-Wiedergabemodus

Wenn die DJ-Jukebox eingeschaltet ist, schaltet der Wiedergabemodus automatisch in den Wiederholungsmodus.

Auswahl Ihrer gewünschten Wiederholungseinstellungen

1. Drücken Sie wiederholt [PLAY MENU], um "PLAYMODE" auszuwählen. 2. Drücken Sie [▲,▼], um die Einstellung auszuwählen, und drücken Sie dann [OK].

RANDOM REPEAT	Zufällige Wiedergabe aller Titel und Wiederholung aller Titel. • “® RND” wird angezeigt.
ALL TITLE REPEAT	Wiederholung aller Titel. • “®” wird angezeigt.

Verwendung des Geräts

Drehen Sie [ILLUMINATION/CONTROL] im Stop-Modus.

• Der DJ-Jukebox-Effekt wird abgebrochen, wenn Sie das System ausschalten, auf eine andere Quelle wechseln oder den Karaoke-Modus einschalten. Die DJ-Jukebox funktioniert nicht während der Aufnahme.

Verwendung der App "Panasonic MAX Juke"

Für zusätzliche Funktionen können Sie die kostenlose Android™-App "Panasonic MAX Juke" auf Google Play™ herunterladen und installieren, z.B. um eine gleichzeitige Liedwiedergabe von mehreren Geräten anzufordern.

Wiedergabemodi (USB)

Wählen Sie den Wiedergabemodus.

Vorbereitung

• Stellen Sie die DJ-Jukebox auf "OFF". 1. Drücken Sie wiederholt [PLAY MENU] zur Auswahl von "PLAYMODE" oder "REPEAT". 2. Drücken Sie [Δ, ] zur Auswahl der Einstellung und drücken Sie dann [OK].

PLAYMODE
OFF	Unterbricht die
PLAYMODE*	Wiedergabemodus-Einstellung.
1-TRACK*	Nur der gewährte Titel wird abgespielt. • "1-TR" wird angezeigt. (Zum gewünschten Titel springen.)
1-ALBUM*	Nur das gewährte MP3-Album wird abgespielt. • "1-ALB" wird angezeigt.
RANDOM	Spielt die Inhalte in zufälliger Reihenfolge ab. • "RND" wird angezeigt.
1-ALBUM RANDOM	Spielt die Titel des gewährten MP3-Albums in zufälliger Reihenfolge ab. • Drücken Sie [▲] oder [▼], um das MP3-Album zu wahren. • "1-ALB", "RND" werden angezeigt.

REPEAT

ON REPEAT	Schaltet den Wiederholungsmodus ein. • “→” wird angezeigt.
OFF REPEAT	Schaltet den Wiederholungsmodus aus.

※ Mit dieser Einstellung können Sie auch die Aufnahme ausführen. Nehmen Sie die Einstellung vor, bevor Sie mit der Aufnahme beginnen.

OFF PLAYMODE:	Aufnahme aller Titel.
1-TRACK:	Aufnahme des gewählten Titels.
1-ALBUM:	Aufnahme des gewählten Albums.

• Während der Zufallswiedergabe können Sie nicht zum zuletzt abgespielten Titel zurückspringen.
• Sie können während des zufälligen Wiedergabemodus keine Aufnahme ausführen.
• Während der Aufnahme ist der wiederholte Wiedergabemodus ausgeschaltet.

Sound- und Beleuchtungseffekte

Soundeffekte

Die folgenden Soundeffekte können zum Audio-Ausgang hinzugefügt werden.

1 Drücken Sie wiederholt [SOUND], um den Toneffekt auszuwählen. 2 Drücken Sie [▲,▼] zur Auswahl der Einstellung und drücken Sie dann [OK].

PRESET EQ	Wahlen Sie die gewünschte voreingestellte EQ-Einstellung. • Wahlen Sie “FLAT”, um den voreingestalten EQ auszuschalten. Verwendung des Geräts Drücken Sie [LOCAL PRESET EQ].
BASS	-4 bis +4
MID
TREBLE
INPUT LEVEL(Für die “AUX 2”-Quelle)	“NORMAL” oder “HIGH”
	• Wahren Sie “NORMAL”, wenn der Ton während des “HIGH”-Eingangspegels verzert ist.
SUPER WOOFER	“SW1”, “SW2”, “SW3” oder “OFF” Verwendung des Geräts1 Halten Sie [D.BASS, -SUPER WOOFER] gedrückt, um die aktuelle Einstellung anzuzeigen.2 Drücken Sie [▶/▶] oder [▶/▶], um die Einstellung anzupassen.
D.BASS	“D.BASS BEAT”, “D.BASS OFF” oder “D.BASS ON” Verwendung des Geräts Drücken Sie [D.BASS, -SUPER WOOFER]. • D.BASS BEAT: Diese Funktion betont den Attack-Pegel des Drumbeats und erzeugt einen satten Sound. Je nach Titel kann der Effekt gering sein.

• Bei manchen Musikquellen kann die Verwendung der Effekte zu einer Verschlechterung der Tonqualität führen. Sollte das der Fall sein, schalten Sie die Soundeffekte aus.

Beleuchtungseinstellungen

Nur vom Gerät

Sie können die Beleuchtungsfarbe auf dem Gerät ändern.

Drehen Sie [ILLUMINATION/CONTROL]. Um abzubrechen, wählen Sie "OFF".

Aufnahme (USB, AUX)

Sie können aufnehmen:

• MP3-Titel über USB A auf USB B.
• Audio über AUX IN 1 oder AUX IN 2 auf USB B.

Vorbereitung

• Verbinden Sie zum Speichern von Aufnahmen ein USB-Gerät mit [USB B].
• Bereiten Sie die Quelle vor, die Sie aufnehmen möchten.
• Verbinden Sie ein USB-Gerät mit USB A oder verbinden Sie das externe Gerät.

1 Wählen Sie die aufzunehmende Quelle. ("USB A", "AUX 1" oder "AUX 2"). 2 Drücken Sie [USB REC ●/■] am Gerät, um die Aufnahme zu starten.

• AUX: Starten Sie die Wiedergabe auf dem externen Gerät.

z.B.: Aufnahme von USB A

Album, Prozentsatz der Aufnahme, Aufnahmeverlauf

Aufnahme stoppen	Drucken Sie [■]. • “WRITING” wird angezeigt.
Aufnahme pausieren (AUX)	Drucken Sie während der Aufnahme [USB REC ●/■] am Gerät. (“●” blinking.) Drucken Sie erneut, um die Aufnahme fortzusetzen.
	Dies ist im “SYNCHRO"-Modus nicht möglich. (→ 12)

USB

• Wenn Sie die Aufnahme vor dem Ende eines Titels stoppen, wird der betroffene Titel nicht gespeichert. Nur vollständig aufgenommene Titel werden gespeichert. ("NO FILE RECORDED" wird angezeigt, wenn kein Titel aufgenommen wurde.)
• Sie können in gewählten Wiedergabemodi aufnehmen (außer Zufalls- und Wiederholungsmodi). (→ 10)

AUX

• Bei jedem Pausieren wird eine Titelmarkierung hinzugefügt. Sie können Titelmarkierungen auch auf andere Weisen hinzufügen. (→ 12)

Überprüfen der Speicherkapazität

Drücken Sie im Stop-Modus einmal [DISPLAY]. Der verfügbare Speicherplatz oder die verbleibende Aufnahmezeit des USB-Geräts in USB B wird angezeigt.

• "UPDATE" wird angezeigt, wenn das Gerät das USB-Gerät liest.
• Wenn sich kein USB-Gerät in USB B befindet, wird "NODEVICE" eine Sekunde lang angezeigt.

RQT0A50

• Alle Aufnahmen haben das ".mp3"-Format.
• Bei jeder Aufnahme wird ein neues Album hinzugefügt. Die Reihenfolge des Albums kann sich nach der Aufnahme ändern. Die Aufnahmen befinden sich in einem Ordner mit dem Namen "REC DATA" auf dem USB-Gerät.
• Während der Aufnahme blinkt die USB-B-Statusanzeige rot.
• Bei manchen Titeln kann die Aufnahme länger pausieren.
• Manche Titel können auf Grund des Zustands der Quelle nicht aufgenommen werden.
• Der aufgenommene Ordnername kann sich auf Grund der automatischen Umbenennungsfunktion vom ursprünglichen Ordner unterscheiden.
• Während der Aufnahme von [USB A] auf [USB B] wird kein Sound ausgegeben.

Panasonic kann nicht für die Handlungen von Verbrauchern verantwortlich gemacht werden, die urheberrechtlich geschützte Inhalte aufzeichnen, was Urheberrechtsverletzungen zur Folge haben kann.

Hinzufügen von Titelmarkierungen (AUX)

Bei der Aufnahme von externen Geräten können Sie Titel mit Hilfe verschiedener Modi teilen.

Vor der Aufnahme

1 Drücken Sie wiederholt [SETUP] zur Auswahl von "REC MODE". 2 Drücken Sie [Δ, ] zur Auswahl der Einstellung und drücken Sie dann [OK].

MANUAL	Fügen Sie manuell eine Titelmarkierung hinzu. *
SYNCHRO	Die Aufnahme startet automatisch, wenn das andere Gerät mit der Wiedergabe beginnt. Die Aufnahme pausiert, wenn eine 3 Sekunden andauernde Stille erkannt wird.
TIME MARK	Ein Titel wird automatisch in Abständen von 5 Minuten getrennt. • Sie können Titelmarkierungen auch manuell hinzufügen. *

Manuelles Hinzufügen einer Titelmarkierung (außer im "SYNCHRO"-Modus)

Drücken Sie während der Aufnahme am gewünschten Markierungspunkt auf [OK].

Titellängenbegrenzung

MANUAL: 60 Minuten

TIME MARK: 5 Minuten

Wenn ein Titel seine maximale Länge erreicht, wird eine

Titelmarkierung hinzugefügt, während die Aufnahme fortgesetzt wird.

(Der Zähler für die Titellängenbegrenzung wird zurückgesetzt, wenn manuell eine Titelmarkierung hinzugefügt wird oder die Aufnahme pausiert.)

Löschen von aufgenommenen Titeln (USB)

1 Drücken Sie [USB] zur Auswahl von "USB B". 2 Drücken Sie [▲,▼] zur Auswahl des Albums. 3 Drücken Sie [1/4] oder [▶/▶] zur Auswahl des Titels. 4 Drücken Sie wiederholt [SETUP] zur Auswahl von "EDIT MODE". 5 Drücken Sie [▲,▼] zur Auswahl des Modus.

TRK DEL	Löschen eines einzelnen Titels.
ALB DEL	Löschen eines Albums.
FORMAT	Formatieren des USB-Geräts.

6 Drücken Sie [OK]. Das zum Löschen ausgewählte Element wird angezeigt. 7 Drücken Sie [OK]. "SURE? NO" wird angezeigt. - Drücken Sie erneut [OK], um abzubrechen. 8 Drücken Sie [▲,▼] zur Auswahl von "SURE? YES" und drücken Sie dann [OK]. "WRITING" wird angezeigt.

Uhr und Timer

Einstellen der Uhrzeit

Die Uhr arbeitet im 24-Stunden-Rhythmus.

1 Drücken Sie wiederholt [SETUP] zur Auswahl von "CLOCK". 2 Drücken Sie [▲,▼] zur Einstellung der Uhrzeit und drücken Sie dann [OK].

• Um die Zeit zu überprüfen, drücken Sie wiederholt [SETUP], um "CLOCK" auszuwählen, und drücken Sie anschließend einmal [OK]. (Drücken Sie während des Standby-Modus einmal [DISPLAY].)
• Die Uhr wird zurückgesetzt, wenn es zu einem Stromausfall kommt oder wenn das Netzkabel abgezogen wird.
• Stellen Sie die Uhr regelmäßig zurück, um die Genauigkeit zu gewährleisten.

Einschlaf-Zeitschaltuhr

Mit der Einschlaf-Zeitschaltuhr schaltet sich das Gerät nach einer voreingestellten Zeit ab.

Drücken Sie [SLEEP], um die Zeit (in Minuten) einzustellen.

• Um die verbleibende Zeit zu bestätigen, drücken Sie einmal [SLEEP].
• Der Wiedergabe-Timer und Sleep-Timer oder der Aufnahme-Timer und Sleep-Timer können gleichzeitig verwendet werden. Der Sleep-Timer ist jeweils der Haupttimer am Gerät.

Wiedergabe- und Aufnahme-Timer

Sie können einstellen, dass der Timer zu einer bestimmten Zeit eingeschaltet wird, um:

• Sie aufzuwecken (Wiedergabe-Timer)
• vom externen Gerät aufzunehmen

(Aufnahme-Timer)

Der Wiedergabe-Timer und Aufnahme-Timer können nicht gleichzeitig verwendet werden.

Vorbereitung

Stellen Sie die Uhr ein.

1 Drücken Sie wiederholt [SETUP] zur Auswahl von "TIMER ADJ". 2 Drücken Sie [▲,▼] zur Auswahl von "⊙ PLAY" oder "⊙ REC" und drücken Sie dann [OK]. 3 Drücken Sie [▲,▼] zur Einstellung der Startzeit und drücken Sie dann [OK]. 4 Drücken Sie [▲,▼] zur Einstellung der Endzeit und drücken Sie dann [OK]. 5 Drücken Sie [▲,▼] zur Auswahl der Musikquelle*, die Sie wiedergeben oder aufnehmen möchten, und drücken Sie anschließend [OK].

Einschalten des Timers

1 Bereiten Sie die gewünschte Musikquelle vor.

Wiedergabe-Timer

Bereiten Sie die Musikquelle vor, die Sie anhören möchten (USB-Gerät oder externes Gerät), und stellen Sie die Lautstärke ein.

Aufnahme-Timer

Verbinden Sie das USB-Gerät mit USB B und bereiten Sie das externe Gerät vor.

2 Drücken Sie wiederholt [SETUP] zur Auswahl von "TIMER SET". 3 Drücken Sie [▲,▼] zur Auswahl von "PLAY ON" oder "REC ON" und drücken Sie dann [OK]. - "⊙ PLAY" oder "⊙ REC" ist ausgewählt. - Um den Timer auszuschalten, drücken Sie [▲,▼], um "⊙ PLAY" und "⊙ REC" zu löschen, und drücken Sie anschließend [OK]. 4 Drücken Sie [ ], um das Gerät in den Standby-Modus zu schalten. (Damit der Timer funktionieren kann, muss das Gerät vor der Timer-Startzeit ausgeschaltet sein.)

Überprüfen der Einstellung

1 Drücken Sie wiederholt [SETUP] zur Auswahl von "TIMER ADJ". 2 Drücken Sie [▲,▼] zur Auswahl von "PLAY" oder "⊙ REC" und drücken Sie dann [OK]. (Drücken Sie während des Standby-Modus zweimal [DISPLAY].)

Die Wiedergabezeit startet bei geringer Lautstärke und erhöht sich stufenweise auf den voreingestellten Pegel. - Der Aufnahme-Timer startet 30 Sekunden vor der eingestellten Zeit mit stummgeschalteter Lautstärke. - Der Timer geht nur einen Tag zur eingestellten Zeit los, wenn der Timer eingeschaltet ist. - Wenn Sie das System ausschalten und wieder einschalten, während ein Timer in Betrieb ist, stoppt der Timer nicht zur Endzeit.

• Folgendes kann als Musikquelle eingestellt werden. Für den Wiedergabe-Timer: "AUX 1", "AUX 2", "USB A", "USB B". Für den Aufnahme-Timer: "AUX 1", "AUX 2"

Externes Gerät

Vorbereitung

• Ziehen Sie das Netzkabel.
• Schalten Sie alle Geräte aus und lesen Sie die entsprechende Bedienungsanleitung durch.

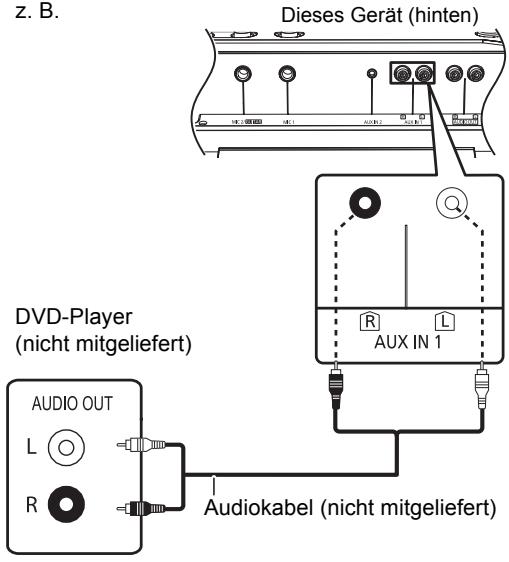

Verwendung eines VCR- und DVD-Players etc.

Sie können einen VCR- und DVD-Player etc. verbinden und Audio über dieses System anhören.

Z.B.

1 Verbinden Sie ein externes Gerät über ein Audiokabel (nicht mitgeliefert). 2 Drücken Sie [AUX], um "AUX 1" auszuwählen, und starten Sie die Wiedergabe auf dem angeschlossenen Gerät.

• Wenn Sie andere Geräte als die beschriebenen verbinden möchten, wenden Sie sich an den Audio-Händler.
• Es können Klangverzerrungen auftreten, wenn Sie einen Adapter verwenden.

Verwendung des portablen Audiogeräts

Sie können Musik von einem portablen Audiogerät wiedergeben.

Vorbereitung

• Schalten Sie den Equalizer (falls vorhanden) des portablen Audiogeräts aus, um Klangverzerrungen zu vermeiden.
• Verringern Sie die Lautstärke des Systems und des portablen Audiogeräts, bevor Sie das portable Audiogerät verbinden oder trennen.

Z.B.

1 Verbinden Sie das portable Audiogerät über ein Audiokabel (nicht mitgeliefert). - Steckertyp: 3,5 mm Stereo (nicht mitgeliefert) 2 Drücken Sie [AUX], um "AUX 2" auszuwählen, und starten Sie die Wiedergabe auf dem angeschlossenen Gerät.

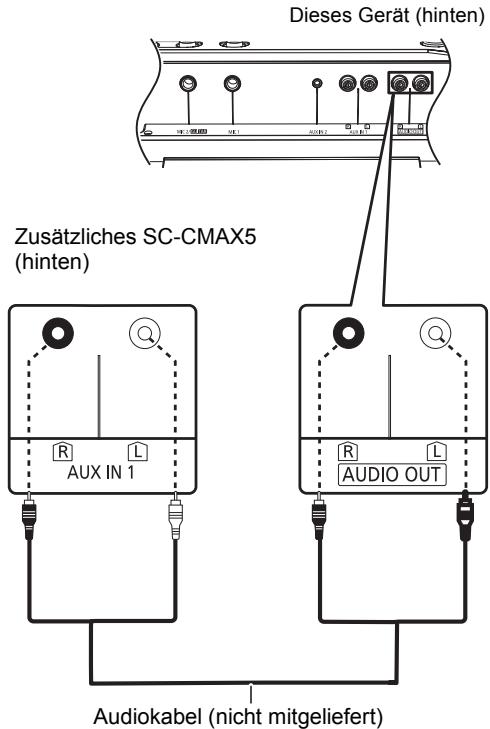

Verbindung mit einem zusätzlichen SC-CMAX5-Gerät

Sie können eine Verbindung herstellen, um Sound von diesem Gerät auf einem zusätzlichen SC-CMAX5-Gerät wiederzugeben.

1 Verbinden Sie das zusätzliche SC-CMAX5 über ein Audiokabel (nicht mitgeliefert). 2 Auf dem zusätzlichen SC-CMAX5-Gerät: Drücken Sie [AUX] zur Auswahl von "AUX 1". 3 Auf diesem Gerät: Starten Sie Ihre gewünschte Wiedergabe.

• Der Soundeffekt wird von jedem Gerät separat gesteuert. Nehmen Sie, falls nötig, dieselben Sound-Einstellungen am zusätzlichen Gerät vor.

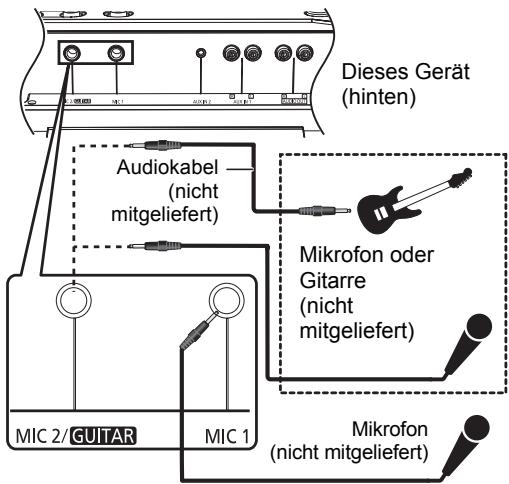

Verwendung eines Mikrofons oder einer Gitarre

Vorbereitung

Verringern Sie die Lautstärke des Systems auf das Minimum, bevor Sie ein Mikrofon oder eine Gitarre verbinden oder trennen.

Z.B.

Nur vom Gerät

1 Verbinden Sie ein Mikrofon oder eine Gitarre.

• Steckertyp: 6.3 mm monaural
• Wenn Sie eine Gitarre verbinden, stellen Sie sicher, dass Sie diese an die MIC 2/GUITAR-Buchse anschließen.

2 (Nur wenn die MIC 2/GUITAR-Buchse verbunden ist) Drücken Sie [MIC GUITAR], um die richtige Eingangseinstellung auszuwählen. Bei jedem Drücken der Taste wechselt die Tastenposition zwischen gedrückter und gelöster Position.

• Wenn eine Gitarre verbunden ist: Stellen Sie sicher, dass sich die Taste in gedrückter Position befindet. (GUITAR)
• Wenn ein Mikrofon verbunden ist: Stellen Sie sicher, dass sich die Taste in gelöster Position befindet. (MIC) Eine fehlerhafte Einstellung kann dazu führen, dass der Sound zu laut oder leise ist.

3 Passen Sie die Lautstärke des Mikrofons oder der Gitarre an.

Für Mikrofon 1: Drehen Sie [MIC1-VOL]. Für Mikrofon 2 oder Gitarre: Drehen Sie [VOL-MIC2/GUITAR].

4 Wenn Sie mit der Hintergrundmusik singen möchten: Geben Sie die Musikquelle wieder und passen Sie die Lautstärke des Systems an.

• Um mit den Karaokefunktionen mitzusingen, siehe "Karaoke". (→ 16)

• Wenn ein ungewöhnliches Geräusch (Heulen) ausgegeben wird, bewegen Sie das Mikrofon/die Gitarre von den Lautsprechern weg oder verringern Sie die Lautstärke des Mikrofons/der Gitarre.
• Stellen Sie die Lautstärke des Mikrofons/der Gitarre auf "MIN" und trennen Sie nach der Verwendung die Verbindung des Mikrofons/der Gitarre.
• Dieses System kann nicht von einem Mikrofon oder einer Gitarre aufnehmen.

15

15

RQT0A50

Karaoke

Sie können Karaokefunktionen wie Vocal Cancel, Echo oder die Tonartsteuerung verwenden.

Vorbereitung

• Bereiten Sie Ihr(e) Mikrofon(e) und ihre Musikquelle zum Mitsingen vor. (→ 15)

Nur vom Gerät

1 Stellen Sie [MIC GUITAR] auf die gelöste Position (MIC). Bei jedem Drücken der Taste wechselt die Tastenposition zwischen gedrückter und gelöster Position. 2 Schalten Sie den Karaokemodus ein, indem Sie [KARAOKE] zur Auswahl von "ON KARAOKE" drücken. - Um abzubrechen, wählen Sie "OFF KARAOKE". 3 Drücken Sie wiederholt [VOCAL CANCEL/ ECHO/KEY-CON], um die aktuelle Einstellung von Vocal Cancel, Echo oder die Tonartsteuerung anzuzeigen. 4 (Während die aktuelle Einstellung angezeigt wird) Drücken Sie [1◁/1◁] oder [2▷/2▷], um die Einstellung anzupassen.

Vocal Cancel	“OFF VOCAL CANCEL”, “VOCAL CANCEL”, “L” oder “R”
Echo	“ECHO OFF”, “ECHO 1”, “ECHO 2” oder “ECHO 3”
Tonartsteuerung	“KEYCON-6” bis “KEYCON+6”
	Die Einstellung kehrt auf “KEYCON 0” bzw. wenn Sie auf eine andere Seite wechseln.

5 Beginnen Sie mit Ihrer Karaoke-Darbietung.

Die Karaokefunktion wird abgebrochen, wenn:

• Sie aufnehmen.
• Schalten Sie die DJ-Jukebox ein.
• Stellen Sie [MIC GUITAR] auf die gedrückte Position (GUITAR).
• Schalten Sie das System aus.

Sonstige

Auto-OFF-Funktion

Als werkseitige Standardeinstellung wird dieses Gerät automatisch in den Standby-Modus versetzt, wenn kein Ton vorhanden ist und es ca. 20 Minuten lang nicht verwendet wird.

Abbruch dieser Funktion

1. Drücken Sie wiederholt [SETUP], um "AUTO OFF" auszuwählen. 2. Drücken Sie [Δ, ], um "OFF" auszuwählen, und drücken Sie dann [OK].

Um die Funktion einzuschalten, wählen Sie in Schritt 2 "ON". - Bei der Verbindung mit einem Bluetooth®-Gerät funktioniert der Betrieb nicht.

Bluetooth® Standby

Wenn "SC-CMAX5" aus dem Bluetooth®-Menü eines gekoppelten Bluetooth®-Geräts gewählt wird, schaltet sich dieses Gerät automatisch aus dem Standby-Modus ein und stellt eine Bluetooth®-Verbindung her.

1. Drücken Sie wiederholt [SETUP], um "BLUETOOTH STANDBY" auszuwählen. 2. Drücken Sie [Δ, ], um "ON" auszuwählen, und drücken Sie dann [OK].

• Um die Funktion auszuschalten, wählen Sie in Schritt 2 "OFF".

Software-Update

Panasonic kann gelegentlich eine aktualisierte Firmware für dieses Gerät herausbringen, die eine Funktion hinzufügen oder verbessern kann. Diese Updates stehen kostenlos zur Verfügung. Weitere Informationen finden Sie auf der folgenden Website: http://panasonic.jp/support/global/cs/ (Diese Website ist nur auf Englisch verfügbar).

■ Überprüfung der Software-Version

Die Version der installierten Software wird angezeigt. Drücken Sie wiederholt [SETUP], um "SW VER." auszuwählen, und drücken Sie dann [OK]. - Drücken Sie [OK] zum Beenden.

Fernbedienungscode

Wenn ein anderes Panasonic-Gerät auf die mitgelieferte Fernbedienung reagiert, ändern Sie den Fernbedienungscode.

Vorbereitung

Drücken Sie [AUX], um "AUX 1" oder "AUX 2" auszuwählen.

So stellen Sie den Code auf "REMOTE 2"

1. Drücken und halten Sie [USB] am Gerät, und halten Sie [AUX] auf der Fernbedienung gedrückt, bis die Geräteanzeige "REMOTE 2" einblendet.

2. Drücken und halten Sie für mindestens 4 Sekunden [OK] und [USB] auf der Fernbedienung.

So stellen Sie den Code auf "REMOTE 1"

1. Drücken und halten Sie [USB] am Gerät, und halten Sie [USB] auf der Fernbedienung gedrückt, bis die Geräteanzeige "REMOTE 1" einblendet. 2. Drücken und halten Sie für mindestens 4 Sekunden [OK] und [3] auf der Fernbedienung.

Fehlerbehebung

Vor dem Kundendienstruf kontrollieren Sie Folgendes. Wenn Sie bei einigen Kontrollpunkten Zweifel haben oder die in Ihrer Betriebsanleitung aufgeführten Angaben Ihr Problem nicht lösen können, wenden Sie sich an Ihren Händler.

So setzen Sie alle Einstellungen auf die werksseitigen Standardeinstellungen zurück.

Setzen Sie den Speicher in den folgenden Fällen zurück:

• Bei Drücken der Tasten erfolgt keine Reaktion.
• Sie möchten den Speicherinhalt löschen und zurücksetzen ① Das Netzkabel abtrennen. (Warten Sie mindestens 3 Minuten, bevor Sie mit Schritt ② fortfahren.) ② Wählen Sie [念] / [I] auf dem Gerät, drücken und halten Sie es gedrückt, das Netzkabel wieder anschließen. Halten Sie [念] / [I] weiter gedrückt, bis "-----" auf dem Display erscheint. ③ Lassen Sie die Taste [O / I] los.

• Alle Einstellungen werden auf die Werkseinstellungen zurückgesetzt. Sie müssen die Speichereinträge zurücksetzen.

Allgemeines

Brummgeräusche während der Wiedergabe.

• Wenn sich ein AC-Netzkabel oder eine Leuchtstoffröhre in der Nähe der Kabel befinden, halten Sie andere Geräte von den Kabeln fern.

Das Gerät funktioniert nicht.

• Möglicherweise wurde eine Sicherheitsvorrichtung des Geräts aktiviert. Setzen Sie das Gerät wie folgt zurück:

① Drücken Sie [O/I] am Gerät, um es in den Standby-Modus zu schalten.

• Wenn das Gerät nicht in den Standby-Modus schaltet, drücken Sie [O/I] am Gerät etwa 10 Sekunden lang. Das Gerät wird zwangsläufig in den Standby-Modus geschaltet. Stecken Sie alternativ das Netzkabel aus, warten Sie mindestens 3 Minuten und stecken Sie es dann wieder ein.

② Drücken Sie [O / I] am Gerät, um es einzuschalten. Ist der Betrieb des Geräts danach immer noch nicht möglich, wenden Sie sich an Ihren Händler.

Das Display leuchtet auf und ändert sich im Standby-Modus kontinuierlich.

• Halten Sie [■] am Gerät gedrückt, um "DEMO OFF" auszuwählen.

Der Sound ist verzerrt oder es wird kein Sound ausgegeben.

• Passen Sie die Lautstärke des Systems an.
• Schalten Sie das System aus, bestimmen und korrigieren Sie die Ursache und schalten Sie das System dann wieder ein. Dies kann durch die Belastung der Lautsprecher durch zu hohe Lautstärke oder Leistung verursacht werden, und wenn das System in einer zu heißen Umgebung verwendet wird.

Der Lautstärkepegel reduziert sich.

Die Schutzschaltung wurde aufgrund der kontinuierlichen Nutzung bei hoher Lautstärkeausgabe aktiviert. Dies dient zum Schutz des Systems und zur Beibehaltung der Klangqualität.

Fernbedienung

Die Fernbedienung funktioniert nicht richtig.

Die Batterie ist erschöpft oder nicht richtig eingesetzt. (→ 6)

USB

Keine Reaktion, wenn [▶/■] gedrückt wird.

• Trennen Sie das USB-Gerät und schließen Sie es wieder an. Oder schalten Sie das Gerät aus und wieder ein.

Das USB-Laufwerk oder dessen Inhalt kann nicht gelesen werden.

• Das USB-Laufwerkformat oder dessen Inhalt ist nicht mit dem Gerät kompatibel (→ 3). Die USB-Hostfunktion dieses Produkts funktioniert möglicherweise nicht bei einigen USB-Geräten.

Langsamer Betrieb des USB-Geräts.

• Das Lesen einer großen Dateigröße oder eines USB-Geräts mit hoher Speicherkapazität dauert länger.

Die abgelaufene Zeit wird abweichend von der eigentlichen Wiedergabezeit angezeigt.

• Kopieren Sie die Daten auf ein anderes USB-Gerät oder fertigen Sie eine Sicherheitskopie der Daten an und formatieren Sie das USB-Gerät neu.

Bluetooth®

Die Kopplung kann nicht beendet werden.

• Überprüfen Sie den Zustand des Bluetooth®-Geräts.

Das Gerät kann nicht verbunden werden.

Die Kopplung der Vorrichtung war nicht erfolgreich oder die Aufzeichnung wurde ersetzt. Versuchen Sie das Gerät neu anzukoppeln. (→ 8) - Dieses Gerät könnte mit einem anderen Gerät verbunden sein. Trennen Sie die Verbindung des anderen Geräts und versuchen Sie, das Gerät erneut zu koppeln. (→ 8) - Wenn das Problem weiterhin besteht, schalten Sie das Gerät aus und wieder ein und versuchen Sie es erneut.

Das Gerät ist angeschlossen, aber es ist kein Ton über dieses Gerät zu hören.

• Für einige integrierte Bluetooth®-Geräte müssen Sie den Audioausgang manuell auf "SC-CMAX5" stellen. Lesen Sie für Details die Bedienungsanleitung des Geräts.

Der Sound wird unterbrochen.

• Das Gerät befindet sich außerhalb des 10 m Kommunikationsbereichs. Stellen Sie das Bluetooth®-Gerät näher an dieses Gerät heran.
• Entfernen Sie alle Störungen zwischen diesem System und dem Gerät.
• Andere Geräte, die das Frequenzband 2,4 GHz, wie Wireless Router, Mikrowellen, drahtlose Telefone etc. verwenden, verursachen Störungen. Nähern Sie das Bluetooth®-Gerät diesem Gerät und entfernen Sie es von den anderen Geräten. Wählen Sie "MODE 1" für eine stabile Kommunikation. (→ 9)

Meldungen

Die folgenden Meldungen oder Servicenummern erscheinen unter Umständen auf dem Display des Gerätes.

"A NO DEV"

"B NO DEV"

• Das USB-Gerät wurde nicht richtig eingesetzt. Lesen Sie die Anleitung und versuchen Sie es erneut (→ 8).

"ADJUST CLOCK"

Die Uhrzeit wurde noch nicht eingestellt. Stellen Sie die Uhrzeit entsprechend ein.

"ADJUST TIMER"

• Der Wiedergabe- und/oder Aufnahme-Timer ist nicht eingestellt. Passen Sie den Wiedergabe- und/oder Aufnahme-Timer entsprechend an.

"AUTO OFF" (blinkt)

• Das Gerät wurde ca. 20 Minuten lang nicht benutzt und wird innerhalb einer Minute heruntergefahren. Drücken Sie eine beliebige Taste, um dies zu verhindern.

"CAN'T REC"

• Sie können die Aufnahme nicht ausführen, wenn das USB-Gerät gesperrt ist. Entsperren Sie das USB-Gerät und versuchen Sie es erneut.

"DEVICE FULL"

• Sie können die Aufnahme nicht ausführen, da die verbleibende Aufnahmezeit des USB-Geräts geringer als die Gesamtzeit der Musikquelle ist. Wechseln Sie auf ein USB-Gerät, das über ausreichend Aufnahmezeit verfügt, und führen Sie die Aufnahme erneut aus.

"ERROR"

Die Bedienung ist inkorrekt. Lesen Sie die Anleitung durch und versuchen Sie es erneut.

"ERROR" (während der Aufnahme)

• Sie können keine andere Wiedergabequelle (z.B. USB etc.) auswählen oder [1/4] oder [▶/▶] während der Aufnahme drücken. Stoppen Sie die Aufnahmefunktion.

"F□□" ("□" steht für eine Zahl.)

• Es liegt ein Problem mit diesem Gerät vor.
• Notieren Sie die angezeigte Zahl, trennen Sie das Netzkabel ab und wenden Sie sich an Ihren Händler.

"GUITAR SWITCH ON"

• Sie können die Karaokefunktion nicht verwenden, wenn sich [MIC GUITAR] in gedrückter Position befindet. Ändern Sie diese auf die gelöste Position. (→ 16)

"INVALID"

• Sie können Vocal Cancel, Echo und die Tonartsteuerung nicht auswählen, wenn der Karaokemodus ausgeschaltet ist. Drücken Sie [KARAOKE] am Gerät, um "ON KARAOKE" auszuwählen. (→ 16)

"NO PLAY"

"UNSUPPORT"

• Überprüfen Sie den Inhalt. Sie können nur unterstützte Formate wiedergeben. (→ 3) Die Dateien auf dem USB-Gerät sind möglicherweise beschädigt. Formatieren Sie das USB-Gerät und versuchen Sie es erneut.
• Das Gerät hat möglicherweise ein Problem. Schalten Sie das Gerät aus und wieder an.

"NO TRACK"

• Auf dem USB-Gerät befindet sich kein Album oder Titel.

"PLAYERROR"

• Sie haben eine nicht unterstützte MP3-Datei wiedergegeben. Das System wird diese Spur überspringen und die nächste wiedergeben.

"REC ERROR"

• Sie haben das USB-Gerät während der Aufnahme getrennt. Verbinden Sie das USB-Gerät und führen Sie die Aufnahme erneut aus.

"REMOTE ☐" (" ☐" steht für eine Zahl.)

• Die Fernbedienung und das Gerät verwenden unterschiedliche Codes. Ändern Sie den Code an der Fernbedienung.
• Wenn "REMOTE 1" angezeigt wird, drücken und halten Sie [OK] und [3] für mindestens 4 Sekunden.
• Wenn "REMOTE 2" angezeigt wird, drücken und halten Sie [OK] und [USB] für mindestens 4 Sekunden.

"TEMP NG"

Die Temperaturschutzschaltung wurde aktiviert und das System schaltet sich aus. Lassen Sie das Gerät abkühlen, bevor Sie es wieder einschalten. - Stellen Sie sicher, dass die Belüftungsöffnung des Geräts nicht blockiert wird. Sorgen Sie für eine gute Belüftung des Gerätes.

"USB OVER CURRENT ERROR"

• Das USB-Gerät nimmt zu viel Strom auf. Entfernen Sie das USB-Gerät und schalten Sie das Gerät aus.

“VBR”

• Das System kann die verbleibende Wiedergabezeit für Titel mit variabler Bitrate (VBR) nicht anzeigen.

Technische Daten

ALLGEMEIN

Leistungsaufnahme	92 W
Stromverbrauch im Standby-Modus
	Ca. 0,4 W
(Wenn “BLUETOOTH STANDBY” auf “ON” gestellt ist)
	Ca. 0,6 W
Spanningsversorgung
	AC 220 V bis 240 V, 50 Hz

Abmessungen (B×H×T)*378 mm×724 mm×436 mmGewichtCa. 19,8 kgBetriebstempoeraturbereich0 °C bis +40 °CBetriebsfeuchtagitkeitsbereich35 % bis 80 % rel. Feuchte (ohne Kondensation)

VERSTÄRKERTEIL

Ausgangsleistung RMS-Ausgangsleistung Mono-Modus Front High Ch 300 Wpro Kanal (3 Ω), 10 kHz, 30 % THD Front Mid Ch 300 Wpro Kanal (3 Ω), 1 kHz, 30 % THD Subwoofer Ch 400 Wpro Kanal (2 Ω), 100 Hz, 30 % THD RMS-Gesamtleistung Mono-Modus 1000 W (30 % THD)

■ ANSCHLUSS-TEIL

USB-Anschluss
USB Standard	USB 2.0 Volte Geschwindigkeit
Mediendateifformat-Unterstützung
	MP3 (.mp3)
USB-Gerätedateisystem
	FAT12, FAT16, FAT32
USB-Anschlussleistung	500 mA (max.)
USB-Aufnahme
Bitrate	128 kbps
USB-Aufnahmegeschwindigkeit	1×
Aufnahme-Dateifformat	MP3 (.mp3)
Mikrofonbuchse/Gitarrenbuchse (2 Systeme)
Mic 1	Mono, 6,3 mm Buchse
Mic 2/Gitarre	Mono, 6,3 mm Buchse
Audioeing
AUX IN 1	Stereo, Klinkenbuchse (1 System)
AUX IN 2	Stereo, 3,5 mm Buchse
Audioausgang (Line Out)
AUDIO OUT	Stereo, Klinkenbuchse (1 System)

■ BLUETOOTH®-ABSCHNITT

Version	Bluetooth® Ver.2.1+EDR
Klasse	Klasse 2
Unterstützte Profile	A2DP, AVRCP, SPP
Betriesfrequenz	2,4 GHz Band FH-SS
Funktionsbereich	10 m Sichtlinie

LAUTSPRECHER

Front High
Lautsprechereinheit(en)
Tweeter	6 cm Konus Typ
Front Mid
Lautsprechereinheit(en)
Woofer	10 cm Konus Typ × 2
Subwoofer
Lautsprechereinheit(en)
Superwoofer	25 cm Konus Typ

• Änderungen der technischen Daten bleiben ohne vorherige Ankündigung vorbehalten. Die Gewichtsangaben und Abmessungen sind ungefähre Werte.
• Der Gesamtklirrfaktor wurde mit einem Digital-Spektralanalysator gemessen. ※ Trolleygriff bei vollständig heruntergedrückter Position

Die Fernbedienung funktioniert nicht korrekt.

Das USB-Laufwerk oder sein Inhalt kann nicht gelesen werden.
