BEDIENUNGSANLEITUNG SC-PM04EG PANASONIC

Bedienungsanleitung Istruzioni per l’uso Mode d’emploi Gebruiksaanwijzing Wir möchten Ihnen dafür danken, dass Sie sich für dieses Gerät entschieden haben. Um eine optimale Leistung und Sicherheit zu gewährleisten, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch. Bewahren Sie diese Anleitung auf, um sie später zum Nachschlagen griffbereit zu haben. La ringraziamo per aver acquistato questo prodotto. CD-Stereoanlage Sistema stereo CD Chaîne stéréo avec lecteur CD CD Stereo Systeem Per ottenere le prestazioni migliori e per la sicurezza, leggere attentamente queste istruzioni. Conservare questo manuale per future consultazioni. Model No. Nous vous remercions pour votre achat de cet appareil. SC-PM04 Pour en obtenir des performances optimales et pour votre sécurité, veuillez lire attentivement le présent manuel. Conservez ce manuel. Dank u voor de aankoop van dit product. Gelieve deze gebruiksaanwijzing aandachtig door te lezen voor een optimale prestatie en een veilig gebruik van het systeem. Bewaar deze gebruiksaanwijzing.

SC-PM04_RQT9696-D_EG.indb 1 RQT9696-D 4/23/2012 5:25:54 PM DEUTSCH Die in dieser Anleitung erläuterten Bedienvorgänge beziehen sich in der Regel auf die Fernbedienung. Sie können diese Vorgänge aber auch am Hauptgerät an den entsprechenden Bedienelementen ausführen, falls vorhanden. Sicherheitsmaßnahmen Möglicherweise entspricht Ihr Gerät nicht genau der Abbildung. Gerät

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung: – Dieses Gerät sorgfältig vor Nässe, Feuchtigkeit, Spritzund Tropfwasser schützen. – Blumenvasen und andere mit Flüssigkeiten gefüllte Behälter dürfen nicht auf dieses Gerät gestellt werden. – Ausschließlich das empfohlene Zubehör verwenden. – Auf keinen Fall die Abdeckung entfernen. – Versuchen Sie nie, dieses Gerät selbst zu reparieren. Reparaturarbeiten sind grundsätzlich dem Kundendienstpersonal zu überlassen. Diese Bedienungsanleitung bezieht sich auf die folgenden Bausteine: Anlage SC-PM04 Hauptgerät SA-PM04 Lautsprecher SB-PM02 WARNUNG! Batterie
• Die Batterie niemals zerlegen oder kurzschließen.
• Die Alkali- oder Mangan-Batterie niemals wieder aufladen.
• Niemals eine Batterie mit abgelöster Umhüllung benutzen.
• Niemals starker Wärme oder offenen Flammen aussetzen.
• Die Batterie(n) nicht über längere Zeit bei geschlossenen Türen und Fenstern in direktem Sonnenlicht im Auto liegen lassen.
• Wenn die Fernbedienung für längere Zeit nicht benutzt wird, nehmen Sie die Batterie heraus. Bewahren Sie sie an einem kühlen, dunklen Ort auf.
• Explosionsgefahr bei falschem Einlegen der Batterie. Nur mit einem vom Hersteller empfohlenen Typ ersetzen.
• Was die Entsorgung der Batterien betrifft, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist. VORSICHT! RQT9696 Rückseite des Gerätes Im Inneren des Gerätes

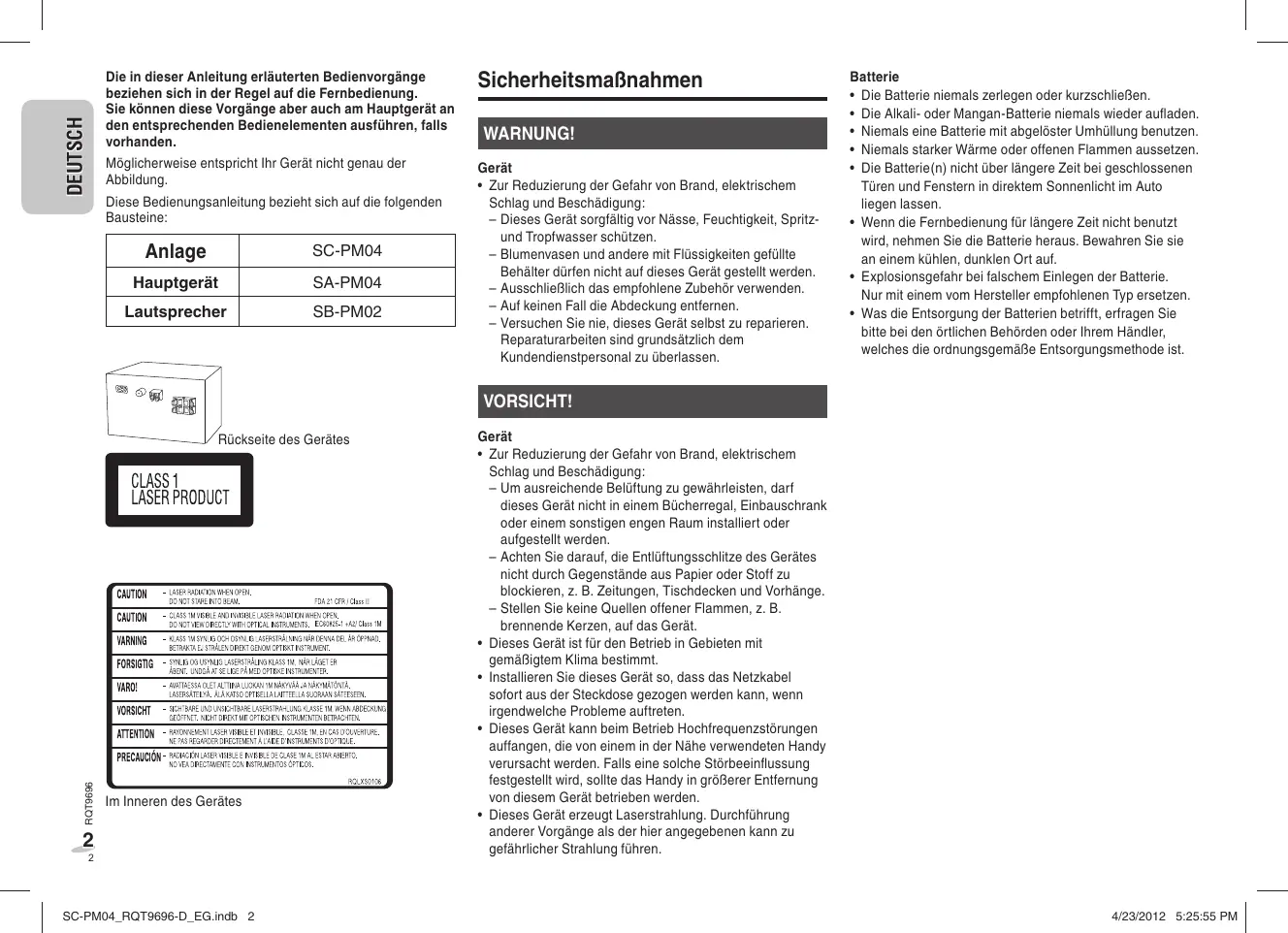

SC-PM04_RQT9696-D_EG.indb 2 Gerät

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung: – Um ausreichende Belüftung zu gewährleisten, darf dieses Gerät nicht in einem Bücherregal, Einbauschrank oder einem sonstigen engen Raum installiert oder aufgestellt werden. – Achten Sie darauf, die Entlüftungsschlitze des Gerätes nicht durch Gegenstände aus Papier oder Stoff zu blockieren, z. B. Zeitungen, Tischdecken und Vorhänge. – Stellen Sie keine Quellen offener Flammen, z. B. brennende Kerzen, auf das Gerät.
• Dieses Gerät ist für den Betrieb in Gebieten mit gemäßigtem Klima bestimmt.
• Installieren Sie dieses Gerät so, dass das Netzkabel sofort aus der Steckdose gezogen werden kann, wenn irgendwelche Probleme auftreten.
• Dieses Gerät kann beim Betrieb Hochfrequenzstörungen auffangen, die von einem in der Nähe verwendeten Handy verursacht werden. Falls eine solche Störbeeinflussung festgestellt wird, sollte das Handy in größerer Entfernung von diesem Gerät betrieben werden.
• Dieses Gerät erzeugt Laserstrahlung. Durchführung anderer Vorgänge als der hier angegebenen kann zu gefährlicher Strahlung führen. 4/23/2012 5:25:55 PM Für geschäftliche Nutzer in der Europäischen Union Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationen bitte an Ihren Händler oder Lieferanten. [Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union] Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist. Hinweis zum Batteriesymbol (unten zwei Symbolbeispiele): Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde. SC-PM04_RQT9696-D_EG.indb 3 Mitgeliefertes Zubehör Sicherheitsmaßnahmen ...............................2 Mitgeliefertes Zubehör .................................3 Die Fernbedienung vorbereiten...................3 Aufstellung der Lautsprecher......................4 Anschließen ..................................................4 Liste der Bedienelemente ...........................5 Discs ..............................................................6 FM (UKW)/AM (MW)-Radio ..........................7 USB ................................................................8 Uhr und Timer ...............................................8 Klanganpassung ..........................................9 Optionale Geräte...........................................9 Pflege und Instandhaltung ..........................9 Liste möglicher Fehler ...............................10 Technische Daten .......................................11 Kontrollieren Sie bitte das mitgelieferte Zubehör. & 1 x Netzkabel & 1 x FM (UKW)Zimmerantenne & 1 x Fernbedienung (N2QAYB000555) & 1 x AM (MW)Rahmenantenne DEUTSCH Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen. Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß Ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu Ihren zuständigen Sammelpunkten. Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können. Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben. Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden. Inhalt Die Fernbedienung vorbereiten R6/LR6, AA (nicht mitgeliefert) Benutzen Sie Alkali- oder Mangan-Batterien. Legen Sie die Batterien so ein, dass die Pole (+ und –) mit den Bezeichnungen in der Fernbedienung übereinstimmen. Richten Sie das Gerät auf den FernbedienungsSignalsensor aus (Z Seite 5). Entfernung: Innerhalb von ca. 7 m Winkel: Ca. 20° auf und ab, 30° nach links und rechts Verbrauchte Batterien sachgerecht entsorgen. RQT9696 Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien

4/23/2012 5:25:55 PM Aufstellung der Lautsprecher Anschließen DEUTSCH Schließen Sie das Netzkabel erst an, nachdem alle anderen Anschlüsse vorgenommen wurden.

Verbinden Sie die AM (MW)-Rahmenantenne. Befestigen Sie die Antenne senkrecht in der Halterung, bis sie einrastet.

Verbinden Sie die FM (UKW)-Zimmerantenne. Befestigen Sie den Antennendraht in der Position, in der die optimale Empfangsqualität erzielt wird. Klebeband RQT9696 Die Lautsprecher sind identisch, so dass eine Ausrichtung der linken und rechten Kanals nicht erforderlich ist. Die Frontverkleidungen der Lautsprecher können nicht abgenommen werden. Verwenden Sie ausschließlich die mitgelieferten Lautsprecher Durch den Anschluss anderer Lautsprecher kann die Anlage beschädigt werden, und die Klangqualität wird beeinträchtigt.

• Um eine ausreichende Belüftung zu gewährleisten, sollte ein Mindestabstand von 10 mm zwischen den Lautsprecher und der Anlage eingehalten werden.
• Diese Lautsprecher sind nicht mit einer magnetischen Abschirmung ausgestattet. Sie dürfen daher nicht in der Nähe von Fernsehgeräten, PCs oder anderen Geräten, die für magnetische Einstreuungen empfindlich sind, aufgestellt werden.
• Wiedergabe mit hohem Lautstärkepegel über längere Zeiträume hinweg kann zu einer Beschädigung der Lautsprecher und einer Verkürzung ihrer Lebensdauer führen.
• Verringern Sie den Lautstärkepegel in den folgenden Situationen, um eine Beschädigung der Lautsprecher zu vermeiden. – Bei Wiedergabe von verzerrtem Klang. – Bei der Einstellung des Klangcharakters.

• Verwenden Sie diese Lautsprecher ausschließlich mit der dafür vorgesehenen Anlage. Anderenfalls können der angeschlossene Verstärker und die Lautsprecher beschädigt werden und es besteht Brandgefahr. Falls eine Beschädigung aufgetreten ist oder sich die Wiedergabeleistung plötzlich verschlechtert, wenden Sie sich bitte an eine qualifizierte Service-Kraft.
• Diese Lautsprecher dürfen nicht an einer Wand oder an der Decke befestigt werden. SC-PM04_RQT9696-D_EG.indb 4

Verbinden Sie die Lautsprecher.

(6:) (6:) Rot Schwarz (6:) SPEAKERS (SB-PM02) (6:) Achten Sie darauf, keine Kurzschlüsse zu produzieren und die Polarität der Lautsprecherkabel nicht zu verwechseln, da dies die Lautsprecher beschädigen kann. (6:) (6:)

Verbinden Sie das Netzkabel. Kein Netzkabel eines anderen Gerätes verwenden. Zur Netzsteckdose Stromsparmodus Im Bereitschaftsmodus verbraucht das System ca. 0,3 W. Bei Nichtverwendung empfehlen wir, das System von der Stromversorgung zu trennen. Einige Einstellungen werden gelöscht, wenn das System von der Stromversorgung getrennt wird. Diese müssen erneut vorgenommen werden. 4/23/2012 5:25:56 PM Liste der Bedienelemente

A Bereitschafts-/Ein-Schalter [`], [1] (8, 10) Mit diesem Schalter wird das Gerät aus der elektrischen Betriebsbereitschaft heraus eingeschaltet. Auch im Bereitschaftszustand nimmt das Gerät eine geringe Menge Strom auf. B [DIMMER] Dient zum Dimmen des Anzeigefeldes. Drücken Sie erneut, um die Funktion abzuschalten.

C Nummerische Tasten [1 bis 9, 0, ≧10] Wählen einer zweistellige Nummer Beispiel: 16: [≧10] ] [1] ] [6] Wählen einer dreistellige Nummer Beispiel: 226: [≧10] ] [≧10] ] [2] ] [2] ] [6]

Über diese Funktion können Sie das Gerät automatisch ausschalten lassen, wenn es 30 Minuten lang nicht verwendet wird (funktioniert nicht im Radiomodus). „AUTO OFF“ ist als Werkseinstellung aktiviert. Um diese Funktion zu löschen, Taste erneut drücken. J [R/T] (6, 8) R Lautstärkeregler [+/–, VOL [Y/U] haben genau dieselbe Funktion wie [+/–, VOLUME] die Tasten [2/3] oder [5/6]. S [MUTE] [OK] (6, 8, 9) Dient zum Stummschalten des Tons. K [DISPLAY] (6, 7) Drücken Sie erneut, um die Funktion abzuschalten. L [AUTO PRESET] (7) „MUTE“ wird ebenfalls abgeschaltet, M [TUNE MODE] (7) wenn die Lautstärke verändert oder das Gerät ausgeschaltet wird. N [#, PLAY] (8) O [CLOCK/TIMER] (8) T [MUSIC PORT], [MUSIC P.] (9) P [SLEEP] (8) U [FM/AM] (7)

DEUTSCH Geräteoberfläche Seiten mit Hinweisen werden in Klammern angezeigt.

Drücken Sie [x, OPEN/CLOSE] am Hauptgerät, um das Discfach auszufahren. Das Gerät schaltet sich ein. Legen Sie eine Disc mit dem Etikett nach oben ein. Drücken Sie erneut [x, OPEN/CLOSE], um das Fach zu schließen. Drücken Sie [4/9, CD], um mit der Wiedergabe zu beginnen. Wiedergabe anhalten Drücken Sie [8]. Pausieren der Wiedergabe Drücken Sie [4/9, CD]. Drücken Sie die Taste erneut, um die Wiedergabe fortzusetzen. Titel überspringen Drücken Sie [2/3] oder [5/6]. Titel durchsuchen Halten Sie die Taste [2/3] oder [5/6] während der Wiedergabe oder Pause gedrückt. Ein Album überspringen Drücken Sie [R/T]. Wiedergabefunktion Drücken Sie [PLAY MODE], um den gewünschten Modus auszuwählen. 1-TRACK 1TR 1-ALBUM 1ALBUM RANDOM Es wird ein ausgewählter Titel auf der Disc abgespielt. Wählen Sie den Titel mithilfe der Zifferntasten. Es wird ein ausgewähltes Album auf der Disc abgespielt. Drücken Sie [R/T], um das gewünschte Album auszuwählen. Eine Disc in zufälliger Reihenfolge abspielen. RQT9696 RND

1-ALBUM RANDOM 1ALBUM RND Abbrechen des Programm-Modus Drücken Sie [PROGRAM] im StoppModus. Mit dieser Funktion können Sie bis zu 24 Titel programmieren. Programm wiederholen

Drücken Sie [4/9, CD] und dann [8]. Drücken Sie die Taste [PROGRAM] und dann [4/9, CD] im StoppModus. Programminhalt überprüfen

Wählen Sie den Titel mithilfe der Zifferntasten. Wiederholen Sie diesen Schritt, um weitere Titel zu programmieren.

Drücken Sie [4/9, CD], um mit der Wiedergabe zu beginnen. Drücken Sie die Taste [2/3] oder [5/6], wenn „PGM“ im Stopp-Modus angezeigt wird. Wenn Sie während der Programmierung eine Überprüfung durchführen möchten, drücken Sie, wenn „PGM“ angezeigt wird, zweimal die Taste [PROGRAM] und dann [2/3] oder [5/6]. Letzten Titel löschen Drücken Sie [DEL] im Stopp-Modus.

Drücken Sie [R/T], um das gewünschte Album auszuwählen. Alle programmierten Titel löschen

Drücken Sie einmal die Taste [5/6] und dann die Zifferntasten, um den Titel auszuwählen. Drücken Sie [8] im Stopp-Modus. „CLR ALL“ wird angezeigt. Drücken Sie die Taste innerhalb von 5 Sekunden erneut, um alle Titel aus dem Programmspeicher zu löschen.

Drücken Sie [4/9, CD], um mit der Wiedergabe zu beginnen. Programmwiedergabe Drücken Sie [PROGRAM]. „PGM” wird angezeigt. Wiederholen Sie Schritt 3 bis 5, um weitere Titel zu programmieren.

• Der Programmspeicher wird gelöscht, wenn Sie das DiscFach öffnen.
• Drücken Sie [REPEAT], um Programmwiedergabe oder einen gewählten Wiedergabemodus zu wiederholen. Drücken Sie erneut, um die Funktion abzuschalten. Titelinformation überprüfen Die Informationen zum aktuellen Titel erscheinen auf dem Display. Drücken Sie [DISPLAY] während der Wiedergabe oder Pause.
• Diese Anlage unterstützt ID3-Tags der Versionen 1.0 und

• Nicht unterstützte Textdaten werden nicht angezeigt. Alle Titel eines ausgewählten Album in zufälliger Reihenfolge abspielen. Drücken Sie [R/T], um das gewünschte Album auszuwählen. Diese Funktion ist zusammen mit der Option „Programmwiedergabe“ nicht verfügbar. SC-PM04_RQT9696-D_EG.indb 6 4/23/2012 5:25:58 PM FM (UKW)/AM (MW)-Radio

Drücken Sie [FM/AM], um „FM“ (UKW) oder „AM“ (MW), auszuwählen.

Drücken Sie [TUNE MODE], um „MANUAL“ auszuwählen.

Drücken Sie [2/3] oder [5/6], um die Frequenz des gewünschten Senders einzustellen. HINWEISE zu MP3

• Dateien werden als Titel behandelt, während Ordner als Alben angesehen werden.
• Dieses Gerät kann auf bis zu 999 Titel, 255 Alben und 20 Aufzeichnungssitzungen zugreifen.
• Discs müssen dem Format ISO9660 Stufe 1 oder 2 entsprechen (außer erweiterte Formate).
• Abspielen in einer bestimmten Reihenfolge: Stellen Sie Ordnern und Dateinamen jeweils eine dreistellige Zahl in der gewünschten Abspielreihenfolge voran. Einschränkungen bei der Wiedergabe von MP3s
• Falls Sie MP3s auf der gleichen Disc wie CD-DA aufgenommen haben, kann nur das aufgenommene Format im ersten Lauf wiedergegeben werden.
• Manche MP3s können wegen der Beschaffenheit der Disc oder der Aufnahme nicht abgespielt werden.
• Die Aufnahmen werden nicht unbedingt in der Reihenfolge der Aufnahme abgespielt. Die Verschlüsselungstechnologie für MP3-Dateien (MPEG Audio Layer-3) wurde von Fraunhofer IIS und Thomson lizenziert. Automatische Abstimmung Halten Sie [2/3] oder [5/6] gedrückt, bis die Frequenz sich schnell zu ändern beginnt.
• Wenn der Empfang stark verrauscht ist, arbeitet die automatische Abstimmungsfunktion u.U. nicht.
• Um den automatischen Sendersuchlauf zu beenden, drücken Sie erneut die Taste [2/3] oder [5/6]. Drücken Sie erneut, um die Funktion abzuschalten.
• Die „MONO“-Betriebsart wird auch aufgehoben, wenn die Frequenz geändert wird.
• „MONO“ für normale Auflistung ausblenden. Wenn „AM“ (MW) ausgewählt wurde Halten Sie [TUNE MODE] gedrückt. Jedesmal, wenn Sie die Taste gedrückt halten: BP 1 BP 2

Drücken Sie [PLAY MODE], um „CURRENT“ (atkuell) oder „LOWEST“ (niedrigste) Frequenz zu wählen. Drücken Sie [AUTO PRESET], um mit der Programmierung zu beginnen. Manuelle Voreinstellung

Drücken Sie [TUNE MODE], um „MANUAL“ auszuwählen. Drücken Sie [2/3] oder [5/6], um den gewünschten Sender einzustellen. Drücken Sie [PROGRAM]. Drücken Sie die Zifferntasten, um den Kanal auszuwählen. Falls ein Speicherplatz bereits mit einem Festsender belegt ist, wird dieser durch Einspeichern einer neuen Frequenz gelöscht. Wiederholen Sie Schritt 2 bis 4, um weitere Sender einzustellen. Einen vorprogrammierten Sender auswählen

Drücken Sie [TUNE MODE], um „PRESET“ auszuwählen. 2 Drücken Sie [2/3] oder [5/6], um den Kanal auszuwählen. Alternativ können Sie die Zifferntasten drücken, um den Kanal auszuwählen. Empfang von RDS-Programmen AM (MW)-Belegung (nur über Hauptgerät) Der Tuner dieser Anlage ermöglicht den Empfang von Sendern des Radiodatensystems (RDS) in Gebieten, wo RDS-Programme ausgestrahlt werden. Drücken Sie [DISPLAY], um anzuzeigen: Sendername Programmtyp

(PS) (PTY) Frequenz (FREQ) Bei ungünstigen Empfangsbedingungen erscheinen u.U. keine RDS-Anzeigen. SC-PM04_RQT9696-D_EG.indb 7 Automatische Voreinstellung Verbessern der Klangqualität Wenn „FM“ (UKW) ausgewählt wurde Drücken Sie [FM MODE], um „MONO“ anzuzeigen. DEUTSCH Manuelle Abstimmung HINWEISE zu CDs

• Diese Anlage kann auf bis zu 99 Titel zugreifen.
• Diese Anlage kann MP3-Dateien und finalisierte CD-R/RWs im CD-DA-Format wiedergeben.
• Unter Umständen ist die Wiedergabe von CD-R/RWs aufgrund des gewählten Aufnahmeverfahrens nicht möglich. Stationsspeicher 30 FM (UKW)- und 15 AM (MW)- Sender können voreingestellt werden. In diesem System können AM (MW)-Sender in Schritten von 10 kHz eingestellt werden. Halten Sie die Taste [FM/AM] gedrückt. Nach einigen Sekunden blinkt auf der Anzeige die aktuelle Mindestfrequenz auf. Wenn sich die Mindestfrequenz ändert, die Taste loslassen.
• Um zum ersten Schritte zurückzukehren, wiederholen Sie die Schritte oben.
• Nach Änderung der Einstellung werden voreingestellte Frequenzen gelöscht. RQT9696 HINWEIS zur Verwendung einer DualDisc Der Inhalt einer digitalen Audioseite von DualDisc erfüllt nicht die technischen Angaben des Compact Disc Digital Audio (CD-DA) Formats; eine Wiedergabe ist vielleicht nicht möglich.

4/23/2012 5:25:59 PM USB Uhr und Timer DEUTSCH Durch die USB-Konnektivität können Sie MP3-Titel von einem USB-Massenspeichergerät abspielen. Vorbereitung Ehe Sie ein USB-Massenspeichergerät an das Hauptgerät anschließen, stellen Sie sicher, dass von den darin gespeicherten Daten eine Sicherungskopie angelegt wurde. Verwenden Sie keine USB- Verlängerungskabel. Das USBMassenspeichergerät wird von diesem Gerät nicht erkannt.

Verringern Sie die Lautstärke und schließen Sie das USB-Massenspeichergerät an. Halten Sie das Hauptgerät fest, wenn Sie das USBMassenspeichergerät anschließen oder entfernen. Drücken Sie [4/9, USB], um mit der Wiedergabe zu beginnen. Wiedergabe anhalten Drücken Sie [8]. „RESUME“ wird angezeigt. Diese Position ist gespeichert. Drücken Sie [4/9, USB], um die Wiedergabe fortzusetzen. Drücken Sie erneut die Taste [8], um die Position zu löschen. Die anderen Betriebsfunktionen ähneln den unter „Discs“ beschriebenen Funktionen (Z Seite 6). RQT9696

Unterstützte Formate

• Die Titel müssen die Erweiterung „.mp3“ oder „.MP3“ besitzen.
• CBI (in Englisch, Control/Bulk/Interrupt) wird nicht unterstützt.
• [Nur das FAT 12/16/32 (File Allocation Table (Dateizuordnungstabelle) 12/16/32) Dateisystem wird unterstützt.]
• Je nach Sektorgröße ist es möglich, dass einige Dateien nicht funktionieren.
• Max. Alben: 255 Alben
• Max. Titel: 2500 Titel
• Max. Anzahl Titel in einem Album: 999 Titel SC-PM04_RQT9696-D_EG.indb 8 Sie können die Zeitschaltuhr so einstellen, dass sich die Anlage zu bestimmten Zeitpunkt einschaltet, um Sie zu wecken. Uhr einstellen Dies ist eine 24-Stunden-Uhr. Schalten Sie das Gerät ein, und stellen Sie die Uhr. Bereiten Sie die gewünschte Musikquelle vor; Disc, Radio, USB oder Music Port, und stellen Sie die Lautstärke ein.

Drücken Sie [CLOCK/TIMER], um „CLOCK“ auszuwählen.

Drücken Sie innerhalb von 10 Sekunden auf [R/T], um die Zeit einzustellen.

• Drücken Sie einige Sekunden lang [CLOCK/TIMER], um die Uhr anzuzeigen.
• Achten Sie darauf, die Uhr in regelmäßigen Abständen nachzustellen.

Drücken Sie [CLOCK/TIMER], um „# PLAY 1“, „# PLAY 2“ oder „# PLAY 3“ auszuwählen.

Drücken Sie innerhalb von 10 Sekunden auf [R/T], um die Startzeit einzustellen.

Drücken Sie [OK]. Wiederholen Sie die Schritte 2 und 3, um die Endzeit einzustellen. So aktivieren Sie den Timer Verwendung des Einschlaftimers Über diese Funktion können Sie das Gerät automatisch nach einer bestimmten voreingestellten Zeit ausschalten lassen. Drücken Sie [SLEEP], um die gewünschte Zeit auszuwählen (in Minuten). 30MIN Kompatible Geräte Geräte, die als USB-Massenspeicher-Klasse definiert werden:

• USB Geräte, die nur „Bulk only“-Transfer unterstützen.
• USB Geräte die USB 2.0 bei voller Geschwindigkeit unterstützen. Verwendung des Wiedergabetimers 60MIN 90MIN 120MIN OFF Drücken Sie [SLEEP], um die verbleibende Zeit anzuzeigen. Drücken Sie dann erneut auf [SLEEP], um die gewünschte Zeit auszuwählen.
• Wiedergabe- und Einschlaftimer können gemeinsam verwendet werden.
• Der Einschlaftimer hat grundsätzlich Vorrang. Stellen Sie sicher, dass sie sich nicht mit den Timer-Einstellungen überschneiden.

Drücken Sie [#, PLAY], um „# PLAY 1“, „# PLAY 2“ oder „# PLAY 3“ einzuschalten. „#” wird angezeigt.

Drücken Sie [`], um die Anlage in den Bereitschaftsmodus zu schalten. Einstellungen ändern Wiederholen Sie die Schritte 1 bis 4 und 6 durch (Z Siehe oben). Programmquelle oder Lautstärke ändern

1) Drücken Sie [#, PLAY] zweimal,

um die Timeranzeige auf dem Display zu löschen.

2) Ändern Sie die Programmquelle,

oder regeln Sie die Lautstärke.

3) Führen Sie die Schritte 5 und 6

durch (Z Siehe oben). Einstellungen überprüfen Drücken Sie [CLOCK/TIMER], um „# PLAY 1“, „# PLAY 2“ oder „# PLAY 3“ auszuwählen. Abbrechen Drücken Sie [#, PLAY] zweimal, um die Timeranzeige auf dem Display zu löschen.

• Der Timer wird zum voreingestellten Zeitpunkt beginnen, die Lautstärke wird sich nach und nach bis zum voreingestellten Pegel erhöhen.
• Die Anlage muss sich im Betriebsbereitschaftsmodus befinden, damit der Timer aktiviert ist. 4/23/2012 5:25:59 PM Optionale Geräte Voreingestellter EQ (Preset EQ) Drücken Sie [PRESET EQ], um

„HEAVY“, „SOFT“, „CLEAR“, „VOCAL“

oder „FLAT“ auszuwählen. Bässe oder Höhen

1) Drücken Sie [BASS] oder [TREBLE]

(Hauptgerät: [BASS/TREBLE]), um „BASS“ oder „TREBLE“ auszuwählen.

2) Drücken Sie [2/3] oder

[5/6], um den Pegel anzupassen (–4 bis +4). Sonstige Panasonic Audio- oder Video-Geräte werden aktiviert, wenn Sie das Gerät mit der mitgelieferten Fernbedienung betreiben. Drücken Sie [SURROUND], um „ON SURROUND“ oder „OFF SURROUND“ auszuwählen. Wenn die Störungen des FM (UKW)-Stereoempfangs zunehmen, deaktivieren Sie den Surround-Effekt.

Halten Sie [MUSIC P.] am Hauptgerät und [2] gedrückt, bis „REMOTE 2“ angezeigt wird.

Halten Sie die Tasten [OK] und [2] für min. 2 Sekunden gedrückt. Surround-Sound D.Bass Drücken Sie [D.BASS], um „ON D.BASS“ oder „OFF D.BASS“ auszuwählen. Re-master Drücken Sie [RE-MASTER], um „ON RE-MASTER“ oder „OFF RE-MASTER“ auszuwählen. Vermeiden Sie eine Störung durch andere Panasonic-Geräte Um ausschließlich dieses Gerät zu bedienen, synchronisieren Sie das Hauptgerät mit dessen entsprechender Fernbedienung, um in den „REMOTE 2“-Modus zu gelangen. Um zurück in den „REMOTE 1“ Modus zu wechseln, wiederholen Sie die Schritte 1 und 2 und ersetzen Sie dabei [2] durch [1]. Tragbares Audiogerät Anschließen von Kopfhörern Verbinden Sie die Kopfhörer (nicht mitgeliefert) mit der Kopfhörerbuchse. Steckerausführung: Ø 3,5 mm Stereostecker DEUTSCH Klanganpassung

• Um eine Beeinträchtigung des Gehörsinns auszuschließen, sollten Sie den Kopfhörer nicht überlängere Zeit mit hoher Lautstärke verwenden.
• Ein übermäßiger Schalldruckpegel von Ohr- und Kopfhörern kann Gehörverlust verursachen.
• Ein Betrieb in voller Lautstärke über längere Zeit kann das Gehör schädigen. Pflege und Instandhaltung Entfernen Sie Schmutzflecken mit einem weichen, trockenen Tuch.
• Verwenden Sie auf keinen Fall Alkohol, Farbverdünner oder Benzin zum Reinigen dieser Anlage.
• Vor Gebrauch eines chemisch behandelten Reinigungstuchs lesen Sie bitte die dem Tuch beiliegende Gebrauchsanweisung. Schalten Sie die Entzerrerfunktion des tragbaren Audiogeräts aus (falls eine solche Funktion vorhanden ist), ehe Sie das Kabel in die MUSIC P. (Music Port)-Buchse stecken. Andernfalls kann der Ton aus dem Lautsprecher verzerrt sein.

Stecken Sie den Audiokabel in die MUSIC P.-Buchse. Drücken Sie [MUSIC PORT] (Hauptgerät: [MUSIC P.]) und Wiedergabe von einem tragbaren Audio-Gerät.

• Wählen Sie „NORMAL“ (Normal), falls der Ton verzerrt ist, wenn der „HIGH“ (Hoch) Eingangsschaltpegel aktiviert ist.
• Kabel und Geräte werden nicht mitgeliefert.
• Einzelheiten hierzu finden Sie in der Bedienungsanleitung für tragbare Audiogeräte. RQT9696 Einstellen des Eingangsschallpegels Drücken Sie [INPUT LEVEL], um „HIGH“ (Hoch) oder „NORMAL“ (Normal) auszuwählen.

SC-PM04_RQT9696-D_EG.indb 9 4/23/2012 5:25:59 PM DEUTSCH Liste möglicher Fehler Führen Sie die folgenden Kontrollen durch, bevor Sie den Kundendienst anrufen. Falls Sie Fragen zu den Prüfpunkten haben oder sich eine Störung anhand der angegebenen Abhilfemaßnahmen nicht beseitigen lässt, nehmen Sie bitte Kontakt zu Ihrem Fachhändler auf. ■ Allgemeine Störungen Das Gerät spricht nicht auf eine Betätigung von Funktionstasten an der Fernbedienung an.

• Prüfen Sie, ob die Batterien korrekt eingesetzt sind. Verzerrter Klang oder kein Klang.
• Erhöhen Sie die Lautstärke.
• Schalten Sie das Gerät aus, stellen Sie die Ursache fest und beheben Sie sie. Schalten Sie das Gerät wieder ein. Ursache können eine Überlastung der Lautsprecher durch übermäßige Lautstärke oder Strom und der Gebrauch des Gerätes in heißer Umgebung sein. Während der Wiedergabe ist ein Brummton zu hören.
• Das Gerät befindet sich in der Nähe eines Netzkabels oder von fluorizierendem Licht. Halten Sie andere Geräte und Kabel vom Gerät entfernt. ■ Discs RQT9696 Falsche Anzeige oder Wiedergabe startet nicht.
• Sie haben die Disc nicht richtig eingelegt, legen Sie sie richtig ein.
• Die Disc kann verschmutzt sein. Wischen Sie sie sauber.
• Wechseln Sie die Disc aus, falls sie zerkratzt, verwellt oder nicht normgerecht ist.
• Es hat sich Kondenswasser gebildet: warten Sie 1 bis 2 Stunden, bis es verdunstet ist.

SC-PM04_RQT9696-D_EG.indb 10 ■ Radio Es sind Klopfgeräusche zu hören.

• Schalten Sie nahegelege Fernsehgeräte aus oder stellen Sie das Gerät von Fernsehgeräten weg.
• Schalten Sie im AM (MW) Tuner-Modus auf BP 1 oder BP 2 um. „F61“ oder „F76“
• Überprüfen Sie die Anschlüsse der Lautsprecherkabel und korrigieren Sie diese ggf. Falls dieses Vorgehen das Problem nicht löst, wenden Sie sich bitte an einen Händler.
• USB-Gerät trennen. Schalten Sie das Gerät aus und wieder ein. Beim AM (MW)-Empfang wird ein tieffrequentes Brummgeräusch gehört.
• Verlegen Sie die Antenne nicht gemeinsam mit anderen Kabeln. „ERROR“
• Ein Bedienungsfehler wurde gemacht. Bitte lesen Sie die Bedienungsanleitung und versuchen Sie es nochmals. ■ USB „ADJUST CLOCK“
• Die Uhr ist nicht eingestellt. Stellen Sie die Uhr entsprechend ein. Das Gerät spricht nicht an, wenn [ 4/ 9, USB] gedrückt wird.
• Trennen Sie das USB-Gerät und anschließend schließen Sie es wieder an. Ersatzweise können Schalten Sie das Gerät aus und wieder ein. Der USB-Laufwerk oder sein Inhalt kann nicht gelesen werden.
• Format oder Inhalt des USB-Laufwerks ist mit dem System nicht kompatibel.
• Die USB-Hostfunktion dieses Gerätes funktioniert u.U. nicht mit einigen USB-Geräten.
• USB Geräte mit einer Speicherkapazität von mehr als 8 Gigabytes funktionieren u.U. machmal nicht. Langsamer Betrieb des USB-Geräts.
• Große Dateien oder große USB-Sticks brauchen länger, um gelesen zu werden. ■ Anzeige am Gerät „NO PLAY“
• Prüfen Sie den Inhalt. Sie können nur unterstützte Formate wiedergeben.
• Wenn mehr als 255 Alben oder Ordner (Audio oder Daten) gespeichert sind, werden einige MP3-Dateien in diesen Alben möglicherweise nicht gelesen oder wiedergegeben. Verschieben Sie diese Musikalben auf ein anderes USBGerät. Oder formatieren Sie das USB-Gerät neu und speichern Sie diese Alben vor den anderen Datenordnern. „ADJUST TIMER“
• Der Wiedergabetimer ist nicht eingestellt. Stellen Sie den Wiedergabetimer entsprechend ein. „AUTO OFF“
• Das Gerät wurde für circa 29 Minuten nicht benutzt und wird sich in einer Minute ausschalten. Drücken Sie eine beliebige Taste, um die Funktion abzuschalten. Systemspeicher zurücksetzen (Initialisierung) Wenn die folgende Situation auftritt, folgen Sie die aufgeführten Anleitungen um den Speicher zurückzusetzen:
• Das Gerät reagiert beim Drücken der Knöpfe nicht.
• Sie möchten den gesamten Speicherinhalt löschen und zurücksetzen. Systemspeicher zurücksetzen

1) Ziehen Sie das Netzkabel. (Warten Sie 3 Minuten

bevor Sie mit Punkt 2 fortfahren.)

2) Halten Sie den Schalter [1] gedrückt, schließen

Sie das Netzkabel erneut an. Halten Sie den Schalter weiter gedrückt (etwa 10 Sekunden lang), bis „– – – – – – – –“ angezeigt wird.

3) [1] Schalter freigeben.

Alle Einstellungen werden in den Auslieferzustand zurückgesetzt. Sämtliche Einstellungen müssen neu Abgespeichert werden. 4/23/2012 5:25:59 PM ■ Discteil ■ Lautsprecherbox Geeignete Discs (Durchmesser 8 cm oder 12 cm) ■ Verstärkerteil Bauart CD, CD-R/RW (CD-DA, MP3 ) Effektive Ausgangsleistung im Stereo-Modus Aufnehmer Frontkanal (beide Kanäle angesteuert) Gesamte effektive Ausgangsleistung im Stereo-Modus 10 W 1-Wege-, 1-Lautsprechersystem (Bassreflex-Ausführung) Lautsprecher Wellenlänge 5 W pro Kanal (an 6 ), 1 kHz, 10% THD 790 nm (CD) CLASS I Laserleistung Gesamter Bereich 10 cm konustyp Impedanz

Ausgangsschalldruckpegel Audioausgabe (Disc) Anzahl der Kanäle 2 ch (FL, FR) 83 dB/W (1 m) Frequenzbereich 61 Hz bis 17 kHz (–16 dB) 95 Hz bis 15 kHz (–10 dB) FL = Vorderer linker Kanal ■ FM (UKW)/AM (MW)-Tunerteil, Antennenteil Abmessungen (B x H x T) FR = Vorderer rechter Kanal 139 mm x 224 mm x 136 mm Masse MPEG-1 Layer 3, MPEG-2 Layer 3 Anzahl der speicherbaren Festsender DEUTSCH Technische Daten 1,3 kg 30 FM (UKW)-Sender 15 AM (MW)-Sender Frequenzmodulation (FM (UKW)) ■ USB-Teil ■ Allgemeine Daten USB-Port Frequenzbereich USB-Standard 87,50 MHz bis 108,00 MHz (50 kHz-Raster) Antennenklemmen

(unsymmetrisch) Amplitudenmodulation (AM (MW)) Speichermedium Formatunterstützung USB-Gerät Dateisystem Leistung USB-Port Frequenzbereich Stromversorgung USB 2.0 volle Geschwindigkeit MP3 (*.mp3)

500 mA (Max) 220 bis 240 V Wechselstrom, 50 Hz Leistungsaufnahme Abmessungen (B x H x T) 12 W 184 mm x 123 mm x 228 mm Masse 1,1 kg Betriebstemperaturbereich 0°C bis +40°C Betriebsluftfeuchtigkeitsbereich 522 kHz bis 1629 kHz (9 kHz-Raster) 35% bis 80% rel. Feuchte (ohne Kondensatbildung) 520 kHz bis 1630 kHz (10 kHz-Raster) Anschluss Stereo, 3,5 mm-Buchse Ausgabepegel (CD, 1 kHz, –20 dB) 0,7 mW + 0,7 mW, 32 (Max) Musik-Port (Oberfläche) Empfindlichkeit Normal 490 mV, 15 k Hoch 100 mV, 15 k Anschluss Stereo, 3,5 mm-Buchse Leistungsaufnahme im Bereitschaftszustand: 0,3 W (ca.)

1) Änderungen der technischen Daten sind jederzeit

vorbehalten. Die angegebenen Masse- und Abmessungsdaten sind ungefähre Werte.

2) Der Gesamtklirrfaktor wurde mit einem

Digitalspektrometer gemessen. RQT9696 Kopfhörerbuchse
