MANUALE UTENTE SC-PM04EG PANASONIC

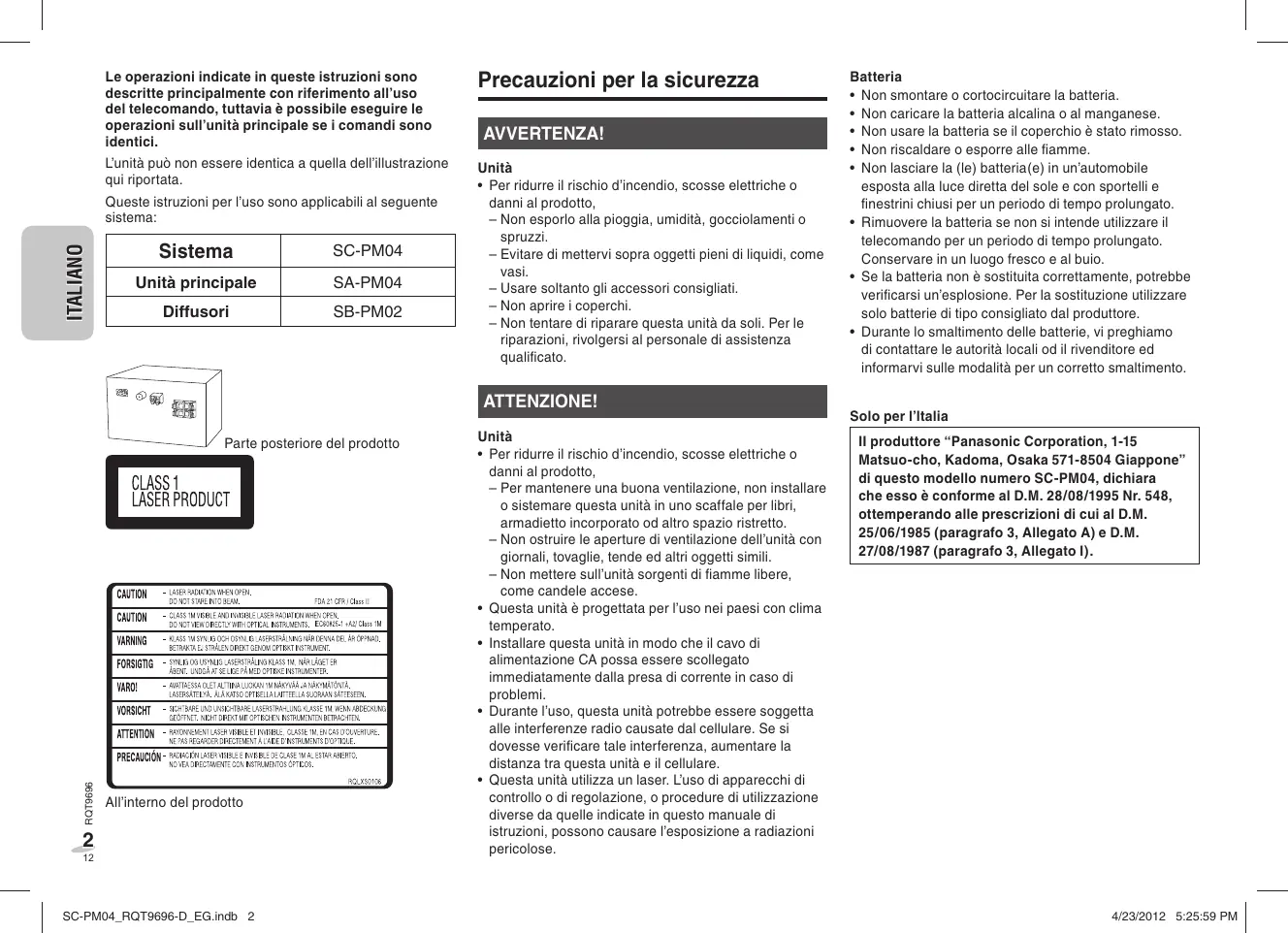

SC-PM04_RQT9696-D_EG.indb 11 4/23/2012 5:25:59 PM Le operazioni indicate in queste istruzioni sono descritte principalmente con riferimento all’uso del telecomando, tuttavia è possibile eseguire le operazioni sull’unità principale se i comandi sono identici. Precauzioni per la sicurezza L’unità può non essere identica a quella dell’illustrazione qui riportata. Unità

• Per ridurre il rischio d’incendio, scosse elettriche o danni al prodotto, – Non esporlo alla pioggia, umidità, gocciolamenti o spruzzi. – Evitare di mettervi sopra oggetti pieni di liquidi, come vasi. – Usare soltanto gli accessori consigliati. – Non aprire i coperchi. – Non tentare di riparare questa unità da soli. Per le riparazioni, rivolgersi al personale di assistenza qualificato. ITALIANO Queste istruzioni per l’uso sono applicabili al seguente sistema: Sistema SC-PM04 Unità principale SA-PM04 Diffusori SB-PM02 AVVERTENZA! ATTENZIONE! RQT9696 Parte posteriore del prodotto All’interno del prodotto

SC-PM04_RQT9696-D_EG.indb 2 Unità

• Per ridurre il rischio d’incendio, scosse elettriche o danni al prodotto, – Per mantenere una buona ventilazione, non installare o sistemare questa unità in uno scaffale per libri, armadietto incorporato od altro spazio ristretto. – Non ostruire le aperture di ventilazione dell’unità con giornali, tovaglie, tende ed altri oggetti simili. – Non mettere sull’unità sorgenti di fiamme libere, come candele accese.
• Questa unità è progettata per l’uso nei paesi con clima temperato.
• Installare questa unità in modo che il cavo di alimentazione CA possa essere scollegato immediatamente dalla presa di corrente in caso di problemi.
• Durante l’uso, questa unità potrebbe essere soggetta alle interferenze radio causate dal cellulare. Se si dovesse verificare tale interferenza, aumentare la distanza tra questa unità e il cellulare.
• Questa unità utilizza un laser. L’uso di apparecchi di controllo o di regolazione, o procedure di utilizzazione diverse da quelle indicate in questo manuale di istruzioni, possono causare l’esposizione a radiazioni pericolose. Batteria
• Non smontare o cortocircuitare la batteria.
• Non caricare la batteria alcalina o al manganese.
• Non usare la batteria se il coperchio è stato rimosso.
• Non riscaldare o esporre alle fiamme.
• Non lasciare la (le) batteria(e) in un’automobile esposta alla luce diretta del sole e con sportelli e finestrini chiusi per un periodo di tempo prolungato.
• Rimuovere la batteria se non si intende utilizzare il telecomando per un periodo di tempo prolungato. Conservare in un luogo fresco e al buio.
• Se la batteria non è sostituita correttamente, potrebbe verificarsi un’esplosione. Per la sostituzione utilizzare solo batterie di tipo consigliato dal produttore.
• Durante lo smaltimento delle batterie, vi preghiamo di contattare le autorità locali od il rivenditore ed informarvi sulle modalità per un corretto smaltimento. Solo per l’ltalia II produttore “Panasonic Corporation, 1-15 Matsuo-cho, Kadoma, Osaka 571-8504 Giappone” di questo modello numero SC-PM04, dichiara che esso è conforme al D.M. 28/08/1995 Nr. 548, ottemperando alle prescrizioni di cui al D.M. 25/06/1985 (paragrafo 3, Allegato A) e D.M. 27/08/1987 (paragrafo 3, Allegato I). 4/23/2012 5:25:59 PM Questi simboli sui prodotti, sull’imballaggio, e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici generici. Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate, vi preghiamo di portarli negli appositi punti di raccolta, secondo la legislazione vigente nel vostro Paese e le Direttive 2002/96/EC e 2006/66/EC. Smaltendo correttamente questi prodotti e le batterie, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull’ambiente che altrimenti potrebbero verificarsi in seguito ad un trattamento inappropriato dei rifiuti. Per ulteriori informazioni sulla raccolta e sul riciclaggio di vecchi prodotti e batterie, vi preghiamo di contattare il vostro comune, i vostri operatori per lo smaltimento dei rifiuti o il punto vendita dove avete acquistato gli articoli. Sono previste e potrebbero essere applicate sanzioni qualora questi rifiuti non siano stati smaltiti in modo corretto ed in accordo con la legislazione nazionale. Indice Accessori in dotazione Precauzioni per la sicurezza....................2 Accessori in dotazione ............................3 Preparazione del telecomando................3 Disposizione dei diffusori ........................4 Collegamenti .............................................4 Guida di controllo ....................................5 Dischi .........................................................6 Radio FM/AM ............................................7 USB ............................................................8 Orologio e timer .......................................8 Regolazione suono ..................................9 Apparecchiatura aggiuntiva ....................9 Manutenzione............................................9 Guida per la risoluzione dei problemi ..............................................10 Dati tecnici ..............................................11 Controllare e identificare gli accessori in dotazione. & 1 x Cavo di alimentazione CA & 1 x Antenna FM interna & 1 x Telecomando (N2QAYB000555) & 1 x Antenna AM a telaio ITALIANO Informazioni per gli utenti sulla raccolta e l’eliminazione di vecchie apparecchiature e batterie usate Preparazione del telecomando Per utenti commerciali nell’Unione Europea Se desiderate eliminare apparecchiature elettriche ed elettroniche, vi preghiamo di contattare il vostro commerciante od il fornitore per maggiori informazioni. Nota per il simbolo delle batterie (esempio con simbolo chimico riportato sotto il simbolo principale): Questo simbolo può essere usato in combinazione con un simbolo chimico; in questo caso è conforme ai requisiti indicati dalla Direttiva per il prodotto chimico in questione. SC-PM04_RQT9696-D_EG.indb 3 R6/LR6, AA (non fornita) Usare batterie alcaline o al manganese. Inserire in modo che le polarità (+ e –) corrispondano a quelle sul telecomando. Puntare verso il sensore di segnale del telecomando (Z pagina 5). Distanza: entro circa 7 m Angolazione: circa 20° in alto e in basso, 30° a sinistra e a destra RQT9696 [Informazioni sullo smaltimento rifiuti in altri Paesi fuori dall’Unione Europea] Questi simboli sono validi solo all’interno dell’Unione Europea. Se desiderate smaltire questi articoli, vi preghiamo di contattare le autorità locali od il rivenditore ed informarvi sulle modalità per un corretto smaltimento.

4/23/2012 5:26:00 PM Disposizione dei diffusori Collegamenti Collegare il cavo di alimentazione CA soltanto dopo aver completato tutte le altre connessioni. ITALIANO

Collegare l’antenna del circuito AM. Posizionare l’antenna sulla relativa base finché non scatta in posizione. I diffusori sono disegnati in modo identico, per cui non è necessario orientare il canale a destra o a sinistra. Le griglie anteriori non possono essere rimosse dai diffusori.

Collegare l’antenna interna FM. Sistemare l’antenna dove la ricezione è migliore. Nastro adesivo

Usare soltanto i diffusori in dotazione Usando diffusori diversi l’unità può danneggiarsi e la qualità del suono può subire effetti negativi. Collegare gli diffusori.

• Per una ventilazione adeguata, tenere i diffusori ad almeno 10 mm di distanza dal sistema.
• Questi diffusori non hanno la schermatura magnetica. Non posizionarli accanto a televisori, PC o altri apparecchi facilmente influenzati dal magnetismo.
• Si possono danneggiare i diffusori e ridurre la loro durata di servizio se il suono è riprodotto a livelli di volume alti per periodi di tempo prolungati.
• Per evitare danni, ridurre il volume nei seguenti casi. – Quando si riproduce suono distorto. – Quando si regola la qualità del suono. (6:) Rosso Nero (6:) SPEAKERS (SB-PM02) (6:) Fare attenzione a non incrociare (cortocircuitare) né invertire la polarità dei cavi dei diffusori per evitare di danneggiare questi ultimi. (6:) RQT9696 Attenzione
• Utilizzare i diffusori solo con il sistema consigliato. Il venir meno a questa indicazione può danneggiare l’amplificatore ed i diffusori, oltre a provocare un incendio. In caso di danni o di evidenti mutamenti improvvisi nelle prestazioni, rivolgersi ad un tecnico qualificato.
• Non installare questi diffusori alle pareti o al soffitto.

Collegare il cavo di alimentazione CA. Non usare un cavo di alimentazione CA di altri apparecchi. Alla presa di corrente domestica Risparmio di energia Il sistema consuma circa 0,3 W in modalità di attesa. Scollegare l’alimentazione se non si utilizza il sistema. Alcune impostazioni potrebbero perdersi quando si scollega il sistema, per cui sarà necessario riconfigurarle.

SC-PM04_RQT9696-D_EG.indb 4 4/23/2012 5:26:00 PM Guida di controllo Parte alta dell’unità Vedere i numeri tra parentesi per la pagina di riferimento.

C Pulsanti numerici [1 a 9, 0, ≧10] Per selezionare un numero a 2 cifre esempio: 16: [≧10] ] [1] ] [6] Per selezionare un numero a 3 cifre esempio: 226: [≧10] ] [≧10] ] [2] ] [2] ] [6]

B [DIMMER] Riduce la luminosità del pannello del display. Premere di nuovo per annullare.

J [R/T] (6, 8) [Y/U] hanno le stesse esatte funzioni di quelle di [2/3] o [5/6]. [OK] (6, 8, 9) MUSIC P.

Questa funzione consente di spegnere l’unità (tranne in modalità radio) dopo che l’unità è inutilizzata per circa 30 minuti. “AUTO OFF” viene attivato come impostazione di fabbrica. Per annullare, premere di nuovo il pulsante. R Controllo di volume [+/–, VOL [+/–, VOLUME]

b [FM MODE] (7) c Presa MUSIC P. (porta musicale) (9) Presa cuffie, (9) N [#, PLAY] (8) S [MUTE] Toglie il volume. Premere di nuovo per annullare. Anche “MUTE” viene annullato quando viene regolato il volume o l’unità viene spenta. O [CLOCK/TIMER] (8) T [MUSIC PORT], [MUSIC P.] (9) f Porta USB, P [SLEEP] (8) U [FM/AM] (7) g [BASS/TREBLE] (9) K [DISPLAY] (6, 7) L [AUTO PRESET] (7) M [TUNE MODE] (7) d Pannello del display e Sensore di segnale del telecomando (8) h [x, OPEN/CLOSE] (6) SC-PM04_RQT9696-D_EG.indb 5 ITALIANO

A Interruttore di attesa/accensione [`], [1] (8, 10) Premerlo per disporre l’apparecchio nella modalità di attesa o per accenderlo. Durante la modalità di attesa, l’apparecchio continua a consumare una piccola quantità di corrente. RQT9696

4/23/2012 5:26:01 PM Dischi Riproduzione programmata Riproduzione principale ITALIANO

Premere [x, OPEN/CLOSE] sull’unità principale per aprire l’alloggiamento. L’unità si accende, caricare un disco con l’etichetta rivolta verso l’alto. Premere di nuovo [x, OPEN/CLOSE] per chiudere l’alloggiamento. Questa funzione permette di programmare fino a 24 brani.

Premere i pulsanti numerici per selezionare il brano. Ripetere questo punto per programmare altri brani.

Premere [4/9, CD] per avviare la riproduzione.

Premere [R/T] per selezionare l’album.

Premere [OK]. Premere [4/9, CD] per avviare la riproduzione. Arresto della Premere [8]. riproduzione Pausa riproduzione Premere [4/9, CD]. Premere di nuovo per riprendere la riproduzione. Salta i brani Premere [2/3] o [5/6]. Ricercare all’interno dei brani Tenere premuto [2/3] o [5/6] durante la riproduzione o la pausa. Salta album Premere [R/T]. Premere [PROGRAM]. Viene visualizzato “PGM”. Premere [5/6] una volta e poi i pulsanti numerici per selezionare la brano. Ripetere i punti 3 a 5 per programmare altri brani. Premere [4/9, CD] per avviare la riproduzione. Cancellare la modalità di programmazione Premere [PROGRAM] nella modalità di arresto. Ripetere la programmazione Premere [PROGRAM] quindi [4/9, CD] nella modalità di arresto. Controllare il contenuto della programmazione Premere [2/3] o [5/6] quando viene visualizzato “PGM” nella modalità di arresto. Per controllare durante la programmazione, premere due volte [PROGRAM] dopo che viene visualizzato “PGM”, quindi premere [2/3] o [5/6]. Cancellare l’ultimo brano Premere [DEL] nella modalità di arresto. Cancellare tutti i brani programmati Premere [8] nella modalità di arresto. Viene visualizzato “CLR ALL”. Premere di nuovo il pulsante entro 5 secondi per cancellare tutti i brani.

• La memoria di programmazione si cancella quando si apre l’alloggiamento disco.
• Per ripetere la modalità riproduzione programma o riproduzione selezionata, premere [REPEAT]. Premere di nuovo per annullare. Funzione modalità di riproduzione Premere [PLAY MODE] per selezionare la modalità desiderata. 1-TRACK 1TR Riproduce un brano selezionato del disco. Premere i pulsanti numerici per selezionare il brano. 1ALBUM Riproduce un album selezionato del disco. Premere [R/T] per selezionare l’album. RANDOM Riproduce un disco in ordine casuale. 1-ALBUM Verifica delle informazioni sui brani È possibile leggere le informazioni del brano corrente sul pannello del display. Premere [DISPLAY] durante la riproduzione o la pausa.
• Questa unità supporta i tag ID3 vers. 1.0 e 1.1.
• I dati di testo non supportati non saranno visualizzati. RQT9696 RND

1-ALBUM RANDOM 1ALBUM RND Riproduce in ordine casuale tutti i brani di un album selezionato. Premere [R/T] per selezionare l’album. Questa opzione non funziona con “Riproduzione programmata”. SC-PM04_RQT9696-D_EG.indb 6 4/23/2012 5:26:02 PM

• L’unità può eseguire l’accesso ad un massimo di 99 brani.
• Questa unità è in grado di riprodurre file MP3 e CD-R/RW audio in formato CD-DA che sono stati finalizzati.
• Essa potrebbe non essere in grado di riprodurre alcuni CD-R/RW a causa delle condizioni di registrazione. NOTA sugli MP3
• I file vengono trattati come brani e le cartelle come album.
• L’unità può accedere ad un massimo di 999 brani, 255 album e 20 sessioni.
• I dischi devono essere conformi al livello 1 o 2 ISO9660 (eccetto per i formati lunghi).
• Per la riproduzione in un certo ordine, fare precedere i nomi delle cartelle e dei file da numeri di 3 cifre nell’ordine di riproduzione desiderato. Limitazioni alla riproduzione MP3
• Se si sono registrati brani MP3 sullo stesso disco in CD-DA, soltanto il formato registrato nella prima sessione può essere riprodotto.
• Potrebbe non essere possibile riprodurre alcuni brani MP3 a causa delle condizioni del disco o della registrazione.
• Le registrazioni non saranno riprodotte necessariamente nell’ordine in cui sono state registrate. Tecnologia di codifica audio MPEG Layer-3 concessa in licenza da Fraunhofer IIS e Thomson. Sintonizzazione manuale

Premere [FM/AM] per selezionare “FM” o “AM”.

Premere [2/3] o [5/6] per selezionare la frequenza della stazione desiderata. Premere [TUNE MODE] per selezionare “MANUAL”. Preselezione automatica

Sintonizzazione automatica Tenere premuto [2/3] o [5/6] fino a quando la frequenza inizia a cambiare rapidamente.

• La funzione di sintonizzazione automatica potrebbe essere interrotta se c’è una eccessiva interferenza.
• Per cancellare la sintonizzazione automatica, premere ancora una volta [2/3] o [5/6].

Quando si seleziona “FM” Premere [FM MODE] per visualizzare “MONO”. Premere di nuovo per annullare.

• “MONO” si cancella anche se si cambia la frequenza.
• Spegnere “MONO” per l’ascolto normale. Quando si seleziona “AM” Tenere premuto [TUNE MODE]. Ogni volta che si tiene premuto il pulsante: BP 2 BP 1 Trasmissioni RDS Questa unità può visualizzare i dati di testo trasmessi dal sistema di dati radio (RDS) disponibile in alcune aree. Premere [DISPLAY] per visualizzare: Nome della Tipo di programma Frequenza

stazione (PS) (PTY) (FREQ) Premere [PLAY MODE] per selezionare la frequenza “CURRENT” (corrente) o “LOWEST” (più bassa). Premere [AUTO PRESET] per cominciare la preselezione. Preselezione manuale

Per migliorare la qualità dell’audio La visualizzazione di RDS potrebbe non essere disponibile se la ricezione è debole. SC-PM04_RQT9696-D_EG.indb 7 Preselezione di memoria È possibile preimpostare fino a 30 stazioni FM e 15 stazioni AM. ITALIANO NOTA sui CD Radio FM/AM

Premere [TUNE MODE] per selezionare “MANUAL”. Premere [2/3] o [5/6] per sintonizzarsi sulla stazione desiderata. Premere [PROGRAM]. Premere i pulsanti numerici per selezionare un canale. La stazione che occupa un canale viene cancellata se si preseleziona un’altra stazione nello stesso canale. Ripetere i punti dal 2 al 4 per preimpostare altre stazioni. Selezione di una stazione di preselezione

Premere [TUNE MODE] per selezionare “PRESET”. Premere [2/3] o [5/6] per selezionare il canale. In alternativa, premere i pulsanti numerici per selezionare il canale. Impostazione di attribuzione AM (solo con l’unità principale) Questo sistema è inoltre in grado di ricevere trasmissioni in AM a cui sono stati attribuiti intervalli da 10 kHz. Tenere premuto [FM/AM]. Dopo pochi secondi, il display passa a visualizzare, lampeggiando, la frequenza minima corrente. Rilasciare il pulsante quando la frequenza minima cambia.

• Per ritornare all’intervallo originale, ripetere i passi precedenti.
• Dopo aver modificato l’impostazione, la frequenza precedentemente impostata sarà cancellata. RQT9696 NOTA sull’utilizzo del DualDisc Il lato del DualDisc contenente audio digitale non è conforme alle specifiche del formato Compact Disc Digital Audio (CD-DA), per cui potrebbe non essere possibile eseguire la riproduzione.

4/23/2012 5:26:03 PM USB Orologio e timer ITALIANO La connettività USB consente di collegare e riprodurre brani MP3 da dispositivi di memoria di massa USB.

Premere [CLOCK/TIMER] per selezionare “CLOCK”. Non usare un cavo di estensione USB. Il dispositivo di memoria di massa USB collegato tramite il cavo non sarà riconosciuto da questa unità.

Entro 10 secondi premere [R/T] per impostare l’ora di inizio.

Abbassare il volume e collegare il dispositivo di memoria di massa USB alla porta USB. Mantenere l’unità principale quando si collega o si scollega il dispositivo di memoria di massa USB. Premere [4/9, USB] per avviare la riproduzione. Premere [8]. Viene visualizzato “RESUME”. La posizione è memorizzata. Premere [4/9, USB] per riprendere la riproduzione. Premere di nuovo [8] per cancellare la posizione. Le altre funzioni operative sono simili a quelle descritte nella sezione “Dischi” (Z pagina 6). Dispositivi compatibili I dispositivi considerati unità di memoria di massa USB sono:

• Dispositivi USB che supportando il trasferimento Bulk.
• Dispositivi USB che supportano USB 2.0 ad alta velocità. RQT9696 Accendere l’unità e regolare l’orologio. Preparare la sorgente musicale che si desidera ascoltare: disco, radio, USB o sorgente porta musicale, e impostare il volume. Questo è un orologio con formato a 24 ore. Arresto della riproduzione

È possibile impostare il timer in maniera che l’unità si accenda a una data ora per funzionare come sveglia. Impostazione dell’orologio Preparativi Prima di collegare il dispositivo di memoria di massa USB all’unità, accertarsi di aver effettuato il backup dei dati in essa contenuti.

Uso del timer di riproduzione Formati supportati

• I brani devono avere l’estensione “.mp3” o “.MP3”.
• CBI (in inglese, Control/Bulk/Interrupt) non supportato.
• Non è supportato un dispositivo che utilizza il file di sistema NTFS. [È supportato solo il file di sistema FAT 12/16/32 (File Allocation Table 12/16/32).]
• A seconda delle dimensioni del settore, alcuni file potrebbero non funzionare.
• Numero massimo di album: 255 album
• Numero massimo di brani: 2500 brani
• Numero massimo di brani in un album: 999 brani SC-PM04_RQT9696-D_EG.indb 8

• Premere [CLOCK/TIMER] per mostrare l’ora per alcuni secondi.
• Regolare l’orologio regolarmente per mantenerne la precisione. Uso del timer di sospensione Per attivare il timer Questa funzione consente di spegnere automaticamente l’unità dopo un certo tempo. Premere [SLEEP] per selezionare l’ora desiderata (in minuti). 30MIN 60MIN 90MIN 120MIN Ripetere i punti 2 e 3 per impostare l’ora della fine. OFF Premere [SLEEP] per visualizzare il tempo restante, quindi premere di nuovo [SLEEP] per selezionare il tempo desiderato.
• I timer di riproduzione e di sospensione possono essere usati insieme.
• Il timer di sospensione ha sempre la precedenza. Accertarsi che le impostazioni dei timer non si sovrappongano.

Premere [#, PLAY] per accendere “# PLAY 1”, “# PLAY 2” o “# PLAY 3”. Viene visualizzato “#”.

Premere [`] per spegnere l’unità. Cambiare le impostazioni Ripetere i punti dall’ 1 al 4 e 6 (Z vedi sopra). Cambiare la sorgente o il volume

1) Premere [#, PLAY] due volte per

azzerare l’indicatore del timer dal display.

2) Applicare delle modifiche alla

sorgente o il volume.

3) Eseguire i punti 5 e 6 (Z vedi sopra).

Controllare impostazioni Premere [CLOCK/TIMER] per selezionare “# PLAY 1”, “# PLAY 2” o “# PLAY 3”. Cancellare Premere [#, PLAY] due volte per azzerare l’indicatore del timer dal display.

• Il timer si avvia all’ora preimpostata con il volume che aumenta gradualmente fino al livello preimpostato.
• Il timer funziona solo se l’unità si trova nella modalità di attesa. 4/23/2012 5:26:03 PM

Preselezionato (Preset EQ) Premere [PRESET EQ] per selezionare “HEAVY”, “SOFT”, “CLEAR”, “VOCAL” o “FLAT”. Bassi o Alti

1) Premere [BASS] o [TREBLE] (unità

principale: [BASS/TREBLE]) per selezionare “BASS” o “TREBLE”.

2) Premere [2/3] o [5/6]

per regolare il livello (–4 e +4). Suono surround Premere [SURROUND] per selezionare “ON SURROUND” o “OFF SURROUND”. Se le interferenze nella ricezione stereo FM aumentano, disattivare l’effetto sonoro surround. D.Bass Premere [D.BASS] per selezionare “ON D.BASS” o “OFF D.BASS”. Re-master Premere [RE-MASTER] per selezionare “ON RE-MASTER” o “OFF RE-MASTER”. Apparecchiatura aggiuntiva Evitare di interferire con altri apparecchi Panasonic Altri apparecchi audio o video di Panasonic possono iniziare a funzionare quando l’unità viene utilizzata facendo uso del telecomando in dotazione. Per far funzionare esclusivamente questo sistema, sincronizzare l’unità principale con il suo telecomando corrispondente per operare in modalità “REMOTE 2”.

Tenere premuto [MUSIC P.] sull’unità principale e [2] finché non viene visualizzato “REMOTE 2”.

Tenere premuti [OK] e [2] per almeno 2 secondi. Per passare di nuovo alla modalità “REMOTE 1”, ripetere i punti 1 e 2 sostituendo [2] con [1]. Apparecchio audio portatile Spegnere la funzione equalizzatore (se presente) dell’apparecchio portatile, prima di inserire il cavo nella presa MUSIC P. (porta musicale). Altrimenti il suono riprodotto dai diffusori potrebbe risultare distorto.

Collegamento alle cuffie Collegare le cuffie (non fornite) alla presa cuffie. Tipo di spina: Ø 3,5 mm stereo

• Per prevenire danni all’udito, evitare l’ascolto per periodi prolungati.
• Una pressione sonora eccessiva negli auricolari e nelle cuffie potrebbe causare perdite dell’udito.
• L’ascolto a pieno volume per lunghi periodi può danneggiare l’udito dell’utente. ITALIANO Regolazione suono Manutenzione Per pulire l’unità, strofinarla con un panno morbido e asciutto.
• Per pulire l’unità non si devono mai usare alcol, diluenti per vernici o benzina.
• Prima di usare un panno trattato chimicamente, leggere attentamente le istruzioni che lo accompagnano. Inserire il cavo audio nel jack del MUSIC P.. Premere [MUSIC PORT] (unità principale: [MUSIC P.]) e riproduzione dall’apparecchio portatile. Per regolare il livello di ingresso audio Premere [INPUT LEVEL] per selezionare “HIGH” (alto) o “NORMAL” (normale). RQT9696

• Selezionare “NORMAL” (normale) se il suono risulta distorto in caso di livello di ingresso “HIGH” (alto).
• I cavi e l’apparecchiatura non sono forniti.
• Per i dettagli, fare riferimento al manuale di istruzioni dell’apparecchiatura audio portatile.

SC-PM04_RQT9696-D_EG.indb 9 4/23/2012 5:26:03 PM Guida per la risoluzione dei problemi ITALIANO Prima di chiamare il tecnico per la riparazione, procedere con la seguente verifica. In caso di dubbi su alcuni punti da controllare o se i rimedi indicati non risolvono il problema, rivolgersi al rivenditore per ulteriori istruzioni. ■ Problemi comuni Non c’è risposta alla pressione dei tasti del telecomando.

• Accertarsi che le batterie siano installate correttamente. Suono distorto o nessun suono.
• Spegnere l’unità, determinare e correggere la causa. Riaccendere l’unità. Tale situazione può derivare dal sovraccarico dei diffusori a causa di eccessivo volume o potenza e dall’uso dell’unità in un ambiente molto caldo. Si sente un ronzio durante la riproduzione.
• Vicino all’unità c’è un cavo di alimentazione CA o una lampada a fluorescenza. Tenere gli altri dispositivi e cavi lontano dall’unità. ■ Dischi RQT9696 Display errato o mancato avvio della riproduzione.
• Il disco non è stato inserito correttamente; inserirlo nella posizione corretta.
• Il disco potrebbe essere sporco. Pulirlo.
• Sostituire il disco se è graffiato, ondulato o non conforme agli standard.
• Si è formata della condensa: attendere 1 ora o 2 in modo che evapori. ■ Radio Si sentono dei rumori tipo battiti.
• Spegnere le televisioni nei paraggi o allontanare l’unità da eventuali televisori.
• Passare a BP 1 o BP 2 quando ci si trova in modalità di sintonizzazione AM. Si sente un ronzio durante le trasmissioni AM.
• Separare l’antenna dagli altri cavi. ■ USB Nessuna risposta quando è premuto [ 4/ 9, USB].
• Scollegare e ricollegare il dispositivo periferica USB. In alternativa, spegnere e riaccendere l’unità. Non è possibile rilevare l’unità USB o leggerne i contenuti.
• Il formato dell’unità USB o i suoi contenuti non sono compatibili con l’impianto.
• La funzione host USB di questo prodotto può non essere compatibile con alcuni dispositivi USB.
• In alcuni casi, può accadere che i dispositivi USB dotati di una capacità di memoria superiore a 8 giga non funzionino. Il dispositivo USB funziona lentamente.
• La lettura delle unità memoria flash USB di grandi dimensioni o dotate di una capacità di archiviazione elevata richiede più tempo. ■ Visualizzazione display dell’unità “NO PLAY”
• Verificare il contenuto. È possibile riprodurre solo il formato supportato.
• Se sono presenti più di 255 album o cartelle (audio e non audio), alcuni dei file MP3 di questi album possono non essere letti e riprodotti. Trasferire questi album musicali su un altro dispositivo USB. In alternativa, riformattare il dispositivo USB e salvare questi album musicali prima di salvare le altre cartelle senza contenuti audio. “F61” o “F76”
• Controllare e correggere il collegamento dei cavi dei diffusori. Se ciò non risolve il problema, rivolgersi al rivenditore.
• Scollegare il dispositivo USB. Spegnere nuovamente e riaccendere l’unità. “ERROR”
• È stata eseguita una operazione sbagliata. Leggere le istruzioni e riprovare. “ADJUST CLOCK”
• L’orologio non è impostato. Regolare l’orologio di conseguenza. “ADJUST TIMER”
• Il timer di riproduzione non è impostato. Regolare il timer di riproduzione di conseguenza. “AUTO OFF”
• L’unità è stata lasciata inutilizzata per circa 29 minuti e si spegnerà tra un minuto. Premere qualsiasi pulsante per annullare. Rieimpostazione della memoria di sistema (Inizializzazione) Se si verifica quanto segue, riferirsi alle istruzioni di seguito riportate per ripristinare la memoria:
• Non c’è risposta alla pressione dei tasti.
• Si desidera cancellare e ripristinare il contenuto della memoria. Per reimpostare la memoria di sistema

1) Staccare il cavo di alimentazione CA.

(Aspettare almeno 3 minuti prima di procedere con il punto 2.)

2) Mantenendo premuto [1] sull’unità principale,

collegare di nuovo il cavo di alimentazione CA. Continuare a tenere premuto il tasto (circa 10 second) finché non viene visualizzato “– – – – – – – – ”.

Tutte le regolazioni tornano a quelle predefinite di fabbrica. Bisognerà reimpostare il contenuto della memoria.

SC-PM04_RQT9696-D_EG.indb 10 4/23/2012 5:26:03 PM ■ Sezione disco ■ Sezione diffusori Dischi utilizzabili (da 8 cm o 12 cm) ■ Sezione amplificatore Tipo CD, CD-R/RW (CD-DA, MP3 ) Modalità stereo con potenza di uscita RMS Scelta Canale anteriore (con entrambi i canali pilotati) Potenza modalità stereo RMS totale 10 W ■ Sezione sintonizzatore FM/AM, terminali Preselezione stazioni Gamma completa Lunghezza onda 5 W per canale (6 ), 1 kHz, distorsione armonica totale 10% 30 stazioni FM 790 nm (CD) CLASS I Potenza laser Gamma di frequenza 87,50 MHz a 108,00 MHz (intervalli di 50 kHz) Terminali d’antenna

(sbilanciati) Modulazione d’ampiezza (AM) Numero di canali Terminale 95 Hz a 15 kHz (–10 dB) Dimensioni (L x A x P) FR = Canale anteriore destro Peso 139 mm x 224 mm x 136 mm 1,3 kg MPEG-1 Layer 3, MPEG-2 Layer 3 ■ Dati generali ■ Sezione USB Alimentazione Porta USB Consumo di corrente USB standard USB 2.0 a velocità massima Supporto formato file multimediale MP3 (*.mp3) Alimentazione porta USB CA 220 a 240 V, 50 Hz 12 W Dimensioni (L x A x P) 184 mm x 123 mm x 228 mm Peso 1,1 kg Intervallo di temperatura durante il funzionamento

Pressione suono uscita 2 ch (FL, FR) File di sistema dispositivo USB 522 kHz a 1629 kHz (intervalli di 9 kHz) 10 cm tipo a cono Impedenza Gamma di frequenza Uscita audio (Disco) 15 stazioni AM Modulazione di frequenza (FM) Sistema di 1 diffusori a 1 via (Bass reflex) Diffusori ITALIANO Dati tecnici 500 mA (Max) Da 0°C a +40°C Intervallo di umidità durante il funzionamento Dal 35% all’ 80% di umidità relativa (senza condensa) Presa da 3,5 mm, stereo Livello di uscita (CD, 1 kHz, –20 dB) 0,7 mW + 0,7 mW, 32 (Max) Porta musicale (Parte alta) Sensibilità Normale Alta 100 mV, 15 k

1) I dati tecnici sono soggetti a modifiche senza

preavviso. Il peso e le dimensioni indicati sono approssimativi.

2) La distorsione armonica totale viene misurata con un

analizzatore digitale di spettro. Presa da 3,5 mm, stereo RQT9696 Terminale 490 mV, 15 k Consumo di corrente nella modalità di attesa: 0,3 W (circa)
