SC-HTB520 - Soundbar PANASONIC - Kostenlose Bedienungsanleitung

Konfiguration	2.1 Kanäle
Gesamtleistung	240 W
Soundbar-Leistung	2 x 60 W
Subwoofer-Leistung	120 W
Soundbar-Lautsprecher (Mittel-Tieftöner)	2 x Woofer-Konus 6,35 cm (2,5 Zoll)
Soundbar-Lautsprecher (Hochtöner)	2 x Hochtöner Halbdom 2,54 cm (1 Zoll)
Subwoofer-Lautsprecher	1 x Bass-Treiber 15,9 cm (6,25 Zoll) nach unten abstrahlend
Drahtloser Subwoofer	Ja, proprietäre Funkverbindung
HDMI-Eingänge	2 x HDMI 1.4 (davon 1 mit ARC)
Optischer Digitaleingang	1 x S/PDIF optisch
HDMI ARC	Ja
Audio-Dekodierung	Dolby Digital, DTS
Mehrkanal-PCM über HDMI	Bis zu 7.1 Kanäle
Virtuelle Surround-Verarbeitung	Dolby Virtual Speaker
Abmessungen Soundbar (B x H x T)	1 018 x 75 x 44 mm
Gewicht Soundbar	2,5 kg
Abmessungen Subwoofer (B x H x T)	180 x 408 x 306 mm
Empfohlene TV-Größe	42 bis 50 Zoll

Häufig gestellte Fragen - SC-HTB520 PANASONIC

Wie verbinde ich die Soundbar SC-HTB520 mit meinem Fernseher?

Es gibt zwei Möglichkeiten: das HDMI ARC-Kabel (empfohlen, da es den Ton vom Fernseher überträgt und die Lautstärkeregelung mit der TV-Fernbedienung ermöglicht) oder das digitale optische Kabel. Die Soundbar verfügt über zwei HDMI 1.4-Eingänge, darunter einen HDMI-Ausgang mit ARC zum Fernseher.

Ist der Subwoofer wirklich kabellos?

Ja, der Subwoofer kommuniziert über eine proprietäre Funkverbindung mit der Soundbar. Es ist kein Audiokabel zwischen den beiden Geräten erforderlich. Sie können ihn überall im Raum aufstellen, sogar hinter einem Möbelstück, ohne in der Nähe der Soundbar sein zu müssen.

Welche Audioformate dekodiert die SC-HTB520?

Das Gerät dekodiert Dolby Digital und DTS. Es akzeptiert auch bis zu 7,1 Kanäle lineares PCM über HDMI. Mehrkanalsignale werden dank der Dolby Virtual Speaker-Technologie als Pseudo-Surround wiedergegeben.

Für welche Fernsehergröße ist diese Soundbar ausgelegt?

Die SC-HTB520 wurde entwickelt, um Fernseher von 42 bis 50 Zoll zu begleiten. Ihre Breite von 1.018 mm passt gut zu diesen Bildschirmgrößen und die Soundbar bleibt unauffällig unter dem Panel.

Es gibt keinen Ton mehr: Was sollte zuerst überprüft werden?

Überprüfen Sie zuerst, ob die Soundbar eingeschaltet ist und der richtige Eingangsmodus ausgewählt wurde (HDMI oder OPTISCH). Wenn Sie HDMI ARC verwenden, stellen Sie sicher, dass die ARC-Funktion in den Audioeinstellungen Ihres Fernsehers aktiviert ist. Ein vollständiger Neustart (30 Sekunden ausstecken) löst die meisten Blockaden.

Der kabellose Subwoofer verbindet sich nicht mehr: Was tun?

Schalten Sie beide Geräte aus und schalten Sie dann zuerst die Soundbar und dann den Subwoofer wieder ein. Die Funkverbindung wird normalerweise automatisch wiederhergestellt. Wenn das Problem weiterhin besteht, entfernen Sie Störquellen wie WLAN oder metallische Hindernisse zwischen den beiden Geräten.

Kann man den Pegel des Subwoofers unabhängig von der Gesamtlautstärke einstellen?

Ja, die mitgelieferte Fernbedienung ermöglicht es, den Pegel des Subwoofers separat von der Lautstärke der Soundbar anzupassen. Diese Einstellung ist nützlich, um die Bässe entsprechend der Raumakustik oder der Art der gehörten Inhalte auszugleichen.

Was ist der integrierte Dolby Virtual Speaker?

Es handelt sich um eine Audiobehandlung, die ein umhüllendes Klangerlebnis von den beiden Lautsprechern der Soundbar simuliert, ohne physische Surround-Lautsprecher. Sie wird automatisch aktiviert, wenn Dolby Digital- oder DTS-Inhalte wiedergegeben werden.

Es gibt eine Verzögerung zwischen Ton und Bild (Lippensynchronisation): Wie kann man das korrigieren?

Diese Verzögerung kann bei einigen Fernsehern bei HDMI-Verbindungen auftreten. Greifen Sie auf das Menü der Soundbar zu, um die Audioverzögerung anzupassen, falls diese Option verfügbar ist. Sie können auch auf den optischen Eingang umschalten, der oft die Verarbeitungslatenz reduziert.

Wie viele HDMI-Geräte können gleichzeitig angeschlossen werden?

Die Soundbar verfügt über zwei HDMI 1.4-Eingänge, die es ermöglichen, zwei Quellen gleichzeitig anzuschließen (zum Beispiel einen Blu-ray-Player und eine Spielekonsole). Der HDMI-Ausgang mit ARC ist für die Verbindung zum Fernseher reserviert.

Kann die Soundbar an der Wand befestigt werden?

Ja, die SC-HTB520 kann an der Wand montiert werden. Dazu sind Befestigungszubehör erforderlich. Konsultieren Sie den entsprechenden Abschnitt in der offiziellen Panasonic-Bedienungsanleitung für die Positionen und Abmessungen der Befestigungspunkte.

Besitzt die SC-HTB520 einen USB-Anschluss oder einen Bluetooth-Eingang?

Nein, dieses Modell verfügt weder über einen USB-Anschluss zur Wiedergabe von Dateien noch über Bluetooth. Die einzigen Audioeingänge sind HDMI (x2) und digital optisch (x1). Für eine externe Quelle verbinden Sie diese über HDMI oder optisch.

BEDIENUNGSANLEITUNG SC-HTB520 PANASONIC

Modell Nr. / Modèle n° / Model No. / Nr Modelu / Model c. SC-HTB520

Die gezeigten Abbildungen können sich von Ihrem Gerät unterscheiden.

Wir möchten Ihnen für den Kauf dieses Produkts danken.

Für optimale Leistung und Sicherheit lesen Sie bitte diese Bedienungsanleitung aufmerksam durch.

Lesen Sie vor dem Anschließen, dem Betrieb oder dem Einstellen dieses Erzeugnisses die

Bedienungsanleitung vollständig durch.

Bewahren Sie dieses Handbuch zum späteren Nachschlagen auf.

Bezüglich der Montageanleitungen

Die Installation muss durch einen Fachmann erfolgen. (⇒ 10 bis 14)

Lesen Sie vor Beginn der Installation diese Anleitung sowie die Betriebsanleitung sorgfältig durch, um sicherzustellen, dass sie den Vorschriften entspricht.

(Bewahren Sie diese Anleitung bitte auf. Sie werden sie evtl. zur Wartung oder bei einem Standortwechsel des Geräts wieder brauchen.)

WARNUNG:

ZUR REDUZIERUNG DER GEFAHR VON BRAND, ELEKTRISCHEM SCHLAG UND BESCHÄDIGUNG:

• DIESES GERÄT SORGFÄLTIG VOR NÄSSE, FEUCHTIGKEIT, SPRITZ- UND TROPFWASSER ZU SCHÜTZEN; BLUMENVASEN UND ANDERE MIT FLÜSSIGKEITEN GEFÜLLTE BEHÄLTER DÜRFEN NICHT AUF DIESES GERÄT GESTELLT WERDEN. AUSSCHLIESSLICH DAS EMPFOHLENE ZUBEHÖR VERWENDEN.
• AUF KEINEN FALL DIE ABDECKUNG (ODER RÜCKWAND) ABSCHRAUBEN; IM GERÄTEINNEREN BEFINDEN SICH KEINE TEILE, DIE VOM BENUTZER GEWARTET WERDEN KÖNNEN. REPARATURARBEITEN SIND GRUNDSÄTZLICH DEM KUNDENDIENSTPERSONAL ZU ÜBERLASSEN.

WARNUNG!

• UM AUSREICHENDE BELÜFTUNG ZU GEWÄHRLEISTEN, DARF DIESES GERÄT NICHT IN EINEM BÜCHERREGAL, EINBAUSCHRANK ODER EINEM SONSTIGEN ENGEN RAUM INSTALLIERT ODER AUFGESTELLT WERDEN. SORGEN SIE DAFÜR, DASS DER BELÜFTUNGSZUSTAND NICHT DURCH VORHÄNGE ODER ANDERE MATERIALIEN BEHINDERT WIRD, UM STROMSCHLAG- ODER FEUERGEFAHR DURCH ÜBERHITZUNG ZU VERMEIDEN.
• ACHTEN SIE DARAUF, DIE ENTLÜFTUNGSSCHLITZE DES GERÄTES NICHT DURCH GEGENSTÄNDE AUS PAPIER ODER STOFF ZU BLOCKIEREN, Z.B. ZEITUNGEN, TISCHDECKEN UND VORHÄNGE.
• STELLEN SIE KEINE QUELLEN OFFENER FLAMMEN, Z.B. BRENNENDE KERZEN, AUF DAS GERÄT. BEACHTEN SIE BEI DER ENTSORGUNG VERBRAUCHTER BATTERIEN DIE EINSCHLÄGIGEN UMWELTSCHUTZBESTIMMUNGEN.

WARNUNG

BRAND-, EXPLOSIONS- UND VERBRENNUNGSGEFAHR! NICHT AUFLADEN, ZERLEGEN, AUF MEHR ALS 60 °C ERHITZEN ODER IN EIN FEUER WERFEN.

DAS GERÄT SOLLTE IN DER HÖHE EINER NETZSTECKDOSE SO AUFGESTELLT WERDEN, DASS IM STÖRUNGSFALL JEDERZEIT EIN UNBEHINDERTER ZUGANG ZUM NETZSTECKER GEWÄHRLEISTET IST.

EIN UNBEHINDERTER ZUGANG ZUM NETZSTECKER MUSS STETS GEWÄHRLEISTET SEIN.

UM DIESES GERÄT VOLLSTÄNDIG VOM NETZ ZU TRENNEN, DEN NETZSTECKER AUS DER NETZSTECKDOSE ZIEHEN.

DIESES GERÄT IST FÜR DEN BETRIEB IN LÄNDERN MIT GEMÄSSIGTEM KLIMA BESTIMMT.

DIESES GERÄT KANN BEIM BETRIEB HOCHFREQUENZSTÖRUNGEN AUFFANGEN, DIE VON EINEM IN DER HÖHE VERWENDETEN HANDY VERURSACHT WERDEN. FALLS EINE SOLCHE STÖRBEEINFLUSSUNG FESTGESTELLT WIRD, SOLLTE DAS HANDY IN GRÖSSERER ENTFERNUNG VON DIESEM GERÄT BETRIEBEN WERDEN.

VORSICHTSMASSNAHMEN

AUFSTELLUNG

STELLEN SIE DEN PLAYER AUF EINER EBENEN FLÄCHE AUF, DIE NICHT DIREKTEM SONNENLICHT, HOHEN TEMPERATUREN, HOHER LUFTFEUCHTIGKEIT UND STARKEN VIBRATIONEN AUSGESETZT IST. DERARTIGE UMGEBUNGSBEDINGUNGEN KÖNNEN EINE BESCHÄDIGUNG DES GEHÄUSES UND ANDERER BAUTEILE DES GERÄTES VERURSACHEN, WODURCH SEINE LEBENSDAUER VERKÜRZT WIRD. STELLEN SIE KEINE SCHWEREN GEGENSTÄNDE AUF DAS GERÄT.

SPANNUNG

Verwenden Sie keine Hochspannungs-Stromquellen. Diese können das Gerät überlasten und einen Brand verursachen. Verwenden Sie keine Gleichstromquelle. Überprüfen Sie die Stromquelle sorgfältig, wenn Sie das Gerät auf einem Schiff oder an einem anderen Ort benutzen, an dem Gleichstrom verwendet wird.

Schutz des Netzkabels

Vergewissern Sie sich, dass das Netzkabel korrekt angeschlossen und unbeschädigt ist. Schlechter Anschluss und Beschädigung des Kabels können einen Brand oder elektrischen Schlag verursachen. Vermeiden Sie Ziehen, Knicken oder Belasten des Kabels mit schweren Gegenständen. Fassen Sie den Stecker beim Abziehen des Kabels an. Ziehen am Kabel kann einen elektrischen Schlag verursachen. Fassen Sie den Stecker nicht mit nassen Händen an. Es kann sonst zu einem elektrischen Schlag kommen.

Lizenzen

Hergestellt unter Lizenz von Dolby Laboratories. Dolby, Pro Logic und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.

Unter Lizenz der amerikanischen Patente Nr.: 5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,487,535 und anderen amerikanischen und weltweit ausgestellten und anhängigen Patenten hergestellt.

DTS und das Symbol sind eingetragene Markenzeichen und DTS Digital Surround und die DTS Logos sind Markenzeichen von DTS, Inc. Das Produkt umfasst die Software.

© DTS, Inc. Alle Rechte vorbehalten.

Fremdkörper

Lassen Sie keine Metallgegenstände in das Gerät fallen. Es kann sonst zu einem elektrischen Schlag oder einer Funktionsstörung kommen. Achten Sie darauf, dass keine Flüssigkeiten in das Gerät eindringen. Es kann sonst zu einem elektrischen Schlag oder einer Funktionsstörung kommen. Sollte dies geschehen, trennen Sie das Gerät unverzüglich vom Stromnetz und kontaktieren Sie Ihren Händler. Sprühen Sie keine Insektensprays auf oder in das Gerät. Diese enthalten brennbare Gase, die sich beim Sprühen in das Gerät entzünden können.

Wartung

Versuchen Sie nicht, das Gerät selbst zu reparieren. Falls Tonstörungen auftreten, Anzeigen nicht aufleuchten, Rauch austritt, oder ein anderes Problem auftritt, das nicht in dieser Bedienungsanleitung behandelt wird, ziehen Sie das Netzkabel ab, und kontaktieren Sie Ihren Händler oder eine autorisierte Kundendienststelle. Es kann zu einem elektrischen Schlag oder einer Beschädigung des Gerätes kommen, falls das Gerät von unqualifizierten Personen repariert, zerlegt oder rekonstruiert wird.

Verlängern Sie die Lebensdauer, indem Sie das Gerät von der Stromquelle trennen, wenn es längere Zeit nicht benutzt werden soll.

HDMI, das HDMI-Logo und "High-Definition Multimedia Interface" sind Marken bzw. eingetragene Marken von HDMI Licensing LLC in den USA und anderen Ländern.

HDAVI Control™ ist ein Markenzeichen von Panasonic Corporation.

"x.v.Color" ist ein eingetragenes Warenzeichen.

INHALTSVERZEICHNIS

Vorsichtsmaßnahmen 3

Lizenzen 3

Vor dem Gebrauch

Zubehör 5

Pflege des Geräts 5

Anordnung der Bedienelemente 6

Dieses Gerät und aktiver Subwoofer (Vorderansicht) 6

Dieses Gerät und aktiver Subwoofer (Rückansicht) 6

Fernbedienung 7

Inbetriebnahme

Schritt 1 Aufstellung 8

8 Aktiver Subwoofer 9 Beim Anbringen des Gerätes an einer Wand 10 Beim Positionieren des Gerätes in einem Gestell oder auf einem Tisch 13

Schritt 2 Anschlüsse 15

Anschließen an ein Fernsehgerät 15 Anschluss von einem HDMI-kompatiblen Gerät 16 Digital Transmitter-Anschluss 16 Verwendung des IR-Blaster 17

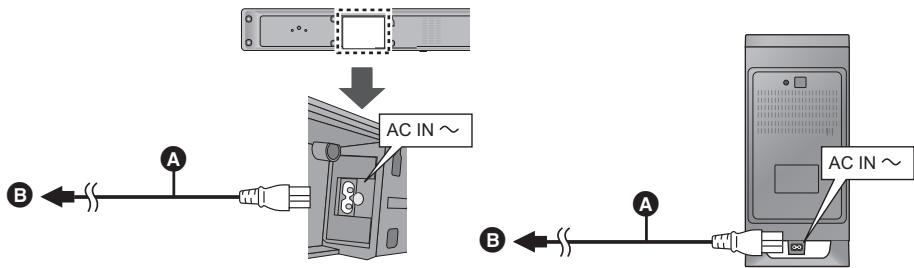

Schritt 3 Netzkabelanschluss 18

Schritt 4 Aktiver Subwoofer - drahtlose Verbindung 18

Vorgänge

Gebrauch des Geräts 19

3D-Ton 20

Verknüpfter Betrieb mit dem Fernseher

Fehlerbeseitigung 22

Fernbedienungsumfang 24

Toninformationen 24

Technische Daten 25

• Die Anweisungen dieser Anleitung gelten hauptsächlich für den Betrieb über Fernbedienung, Sie können die Bedienung jedoch auch am Gerät selbst vornehmen, sofern dieses dieselben Steuerungen besitzt.

Anlage	SC-HTB520
Dieses Gerät	SU-HTB520
Aktiver Subwoofer (Mit digitalem Transmitter)	SB-HWA520

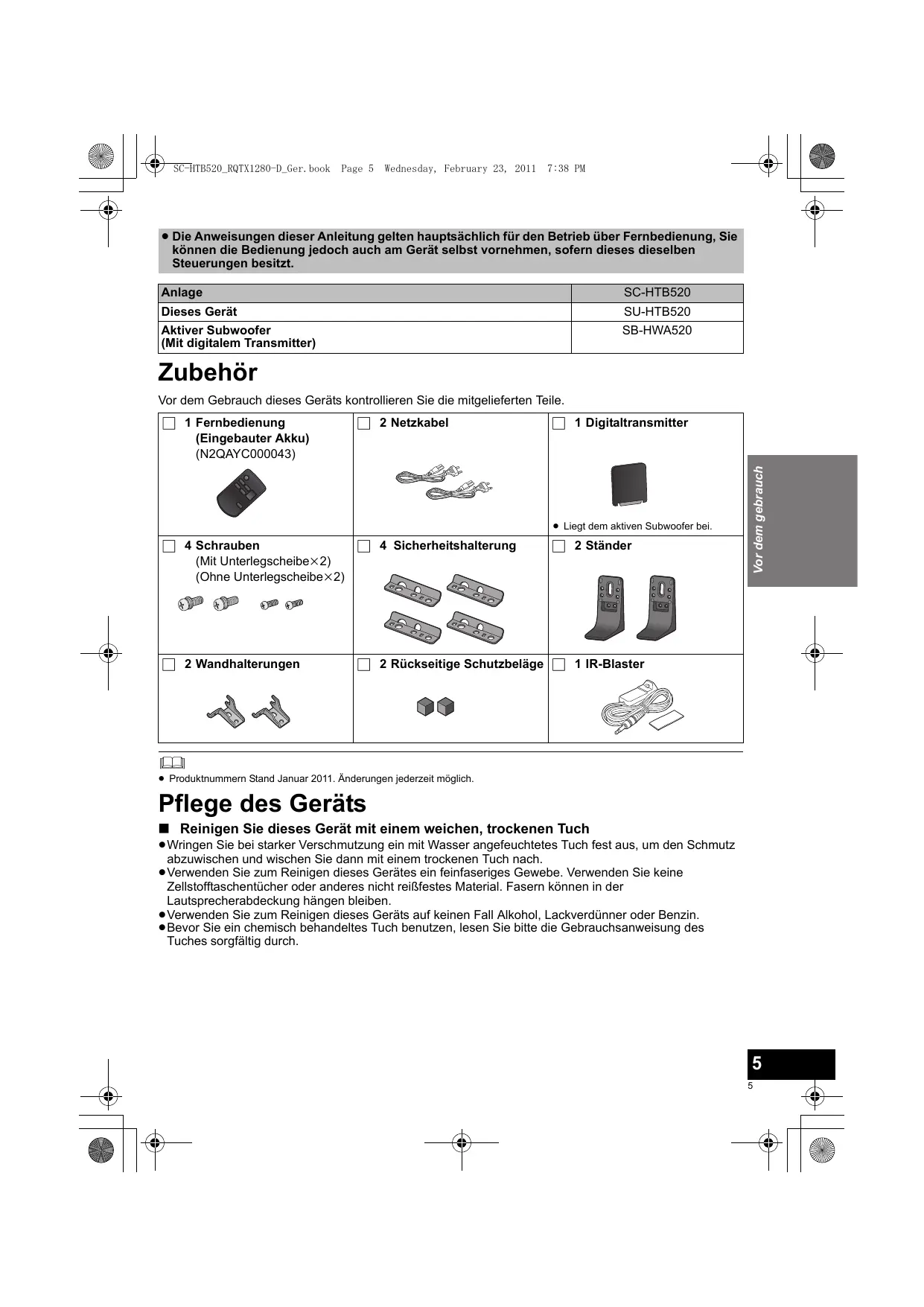

Zubehör

Vor dem Gebrauch dieses Geräts kontrollieren Sie die mitgelieferten Teile.

☐ 1 Fernbedienung (Eingebauter Akku) (N2QAYC000043)	☐ 2 Netzkabel	☐ 1 Digitaltransmitter
		Liegt dem aktiven Subwoofer bei.
☐ 4 Schrauben (Mit Unterlegscheibe×2) (Ohne Unterlegscheibe×2)	☐ 4 Sicherheitshalterung	☐ 2 Ständer
☐ 2 Wandhalterungen	☐ 2 Rückseite Schutzbeläge	☐ 1 IR-Blaster

• Produktnummern Stand Januar 2011. Änderungen jederzeit möglich.

Pflege des Geräts

■ Reinigen Sie dieses Gerät mit einem weichen, trockenen Tuch.

• Wringen Sie bei starker Verschmutzung ein mit Wasser angefeuchtetes Tuch fest aus, um den Schmutz abzuwischen, und wischen Sie dann mit einem trockenen Tuch nach.
• Verwenden Sie zum Reinigen dieses Gerätes ein feinfaseriges Gewebe. Verwenden Sie keine Zellstofftaschentücher oder anderes nicht reißfestes Material. Fasern können in der Lautsprecherabdeckung hängen bleiben.
• Verwenden Sie zum Reinigen dieses Geräts auf keinen Fall Alkohol, Lackverdünner oder Benzin.
• Bevor Sie ein chemisch behandeltes Tuch benutzen, lesen Sie bitte die Gebrauchsanweisung des Tuches sorgfältig durch.

Anordnung der Bedienelemente

Dieses Gerät und aktiver Subwoofer (Vorderansicht)

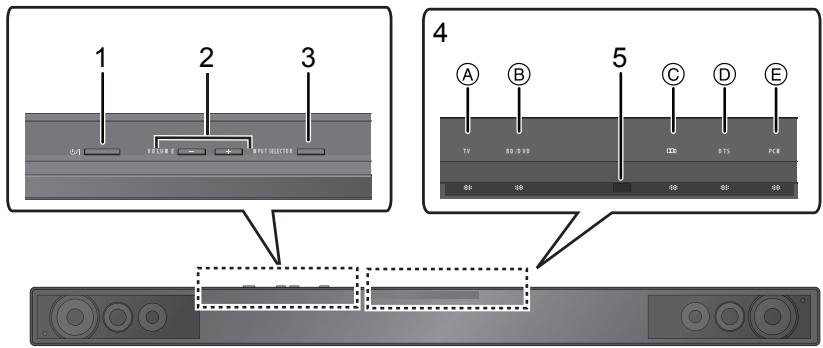

1 Bereitschafts-/Ein-Schalter (I/II)

Mit diesem Schalter wird das Gerät aus der elektrischen Betriebsbereitschaft heraus eingeschaltet. Auch im Bereitschaftszustand nimmt das Gerät eine geringe Menge Strom auf.

2 Einstellen der Gerätelautstärke 3 Wählen Sie die Quelle aus "TV" ↔ "BD/DVD"

• TV: Wenn die Tonquelle der Fernseher ist (A) leuchtet grün
• BD/DVD: Wenn das an die HDMI AV IN-Buchse angeschlossene Gerät die Tonquelle ist (B) leuchtet bernsteinfarben

4 LED-Zustandsanzeigen (⇒ 19)

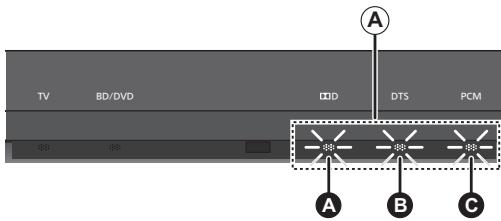

A TV-Anzeige B BD/DVD-Anzeige C Dolby Digital-Anzeige D DTS-Anzeige E PCM- oder LPCM-Anzeige

5 Fernbedienungssensor

Reichweite der Fernbedienung

Entfernung:

Innerhalb von etwa 7 m direkt auf die Vorderseite

Winkel:

Etwa 30° von links und rechts

6 WIRELESS LINK Anzeige (⇒ 18)

Dieses Gerät und aktiver Subwoofer (Rückansicht)

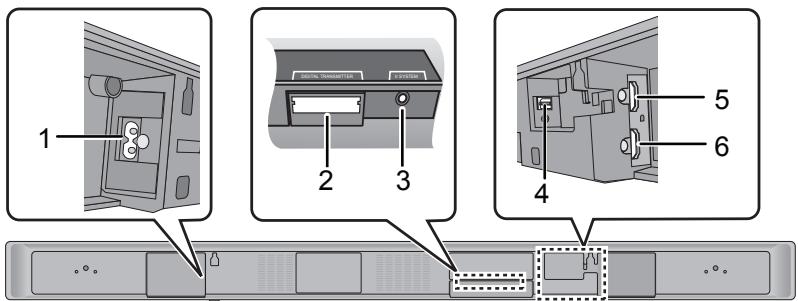

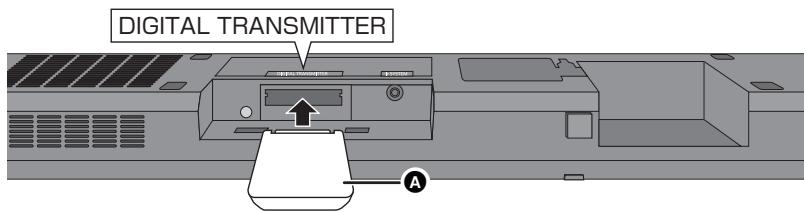

1 AC IN-Buchse (⇒ 18) 2 Dock Digitaltransmitter (⇒ 16) 3 Ir SYSTEM-Buchse (Nur zum Gebrauch mit dem optionalen IR-Blaster. (⇔ 8) )

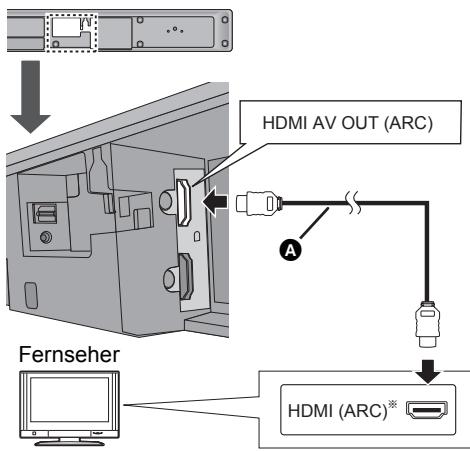

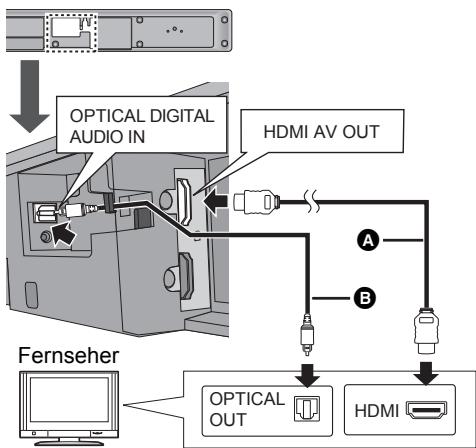

4 OPTICAL DIGITAL AUDIO IN-Buchse (⇒ 15) 5 HDMI AV OUT -Buchse (zu ARC kompatibel) (⇒ 15) 6 HDMI AV IN-Buchse (⇒ 16) 7 Aktiver Subwoofer Ein/Aus

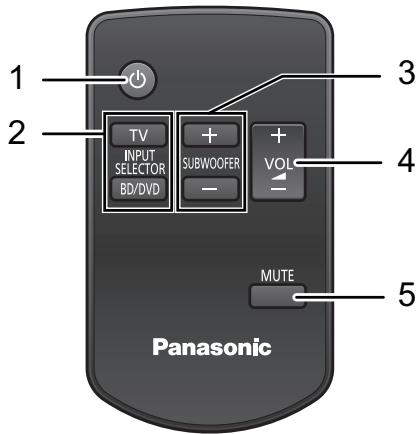

1 Gerät ein- oder ausschalten (⇒ 19) 2 Wählen Sie die Quelle aus (⇒ 19)

• [TV]:

TV als Quelle auswählen

• [BD/DVD]:

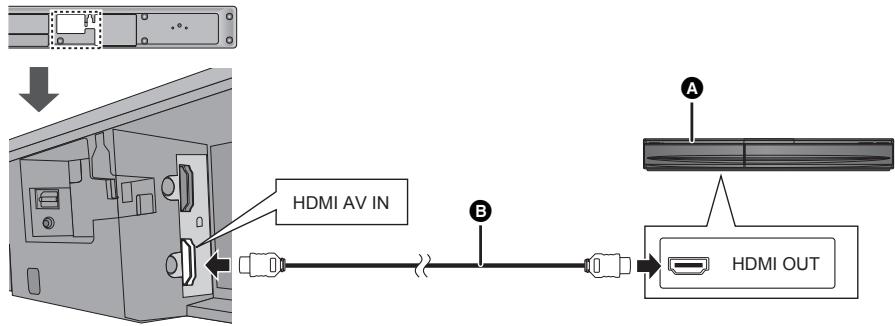

Das an die HDMI AV IN-Buchse

angeschlossene Gerät als Quelle auswählen

3 Stellen Sie die Ausgabeleistung des aktiven Subwoofers ein (⇒ 19) 4 Einstellen der Gerätelautstärke (⇒ 19) 5 Stummschalten (⇒ 19)

VORSICHT

Explosionsgefahr bei Verwendung falscher Batterien. Nur durch Batterien desselben oder eines vom Hersteller empfohlenen gleichwertigen Typs austauschen. Verbrauchte Batterien gemäß Herstelleranweisungen entsorgen.

Entfernen Sie vor dem Gebrauch die Trennfolie A.

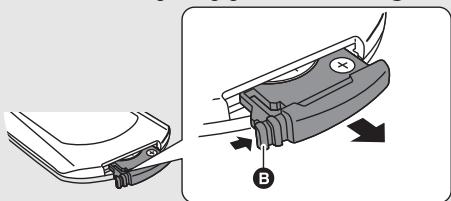

Austauschen einer Knopfbatterie

① Ziehen Sie das Batteriefach heraus, während Sie die Verriegelung gedrückt halten B.

② Legen Sie die Knopfbatterie so ein, dass das Kennzeichen (+) nach oben zeigt und schieben Sie das Batteriefach wieder ein.

• Ersetzen Sie bei niedrigem Ladestand die Batterie durch eine neue (Artikelnummer: CR2025). Die normale Betriebsdauer der Batterie sollte ca. 1 Jahr betragen, hängt jedoch von der Häufigkeit des Gebrauchs ab. Keiner Hitze oder Feuereinwirkung aussetzen. Die Batterien nicht über längere Zeit bei geschlossenen Türen und Fenstern im Fahrzeug im direkten Sonnenlicht liegen lassen.

Warnung

Die Knopfbatterie stets außerhalb der Reichweite von Kleinkindern aufbewahren. Die Knopfbatterie auf keinen Fall in den Mund nehmen. Falls sie verschluckt wird, unverzüglich ärztliche Behandlung aufsuchen.

Schritt 1 Aufstellung

Achtung

• Dieses Gerät und der aktive Subwoofer dürfen nur entsprechend der Angaben in dieser Anleitung benutzt werden. Geschieht dies nicht, kann dies zu einer Beschädigung der Verstärker und/oder Lautsprecher führen, und es besteht Feuergefahr. Wenden Sie sich im Falle einer Beschädigung oder von plötzlichen Leistungsschwankungen an einen qualifizierten Fachmann.
• Versuchen Sie nicht, das Gerät mithilfe anderer als der in diesem Handbuch beschriebenen Methoden anzubringen.

Dieses Gerät

z.B.:

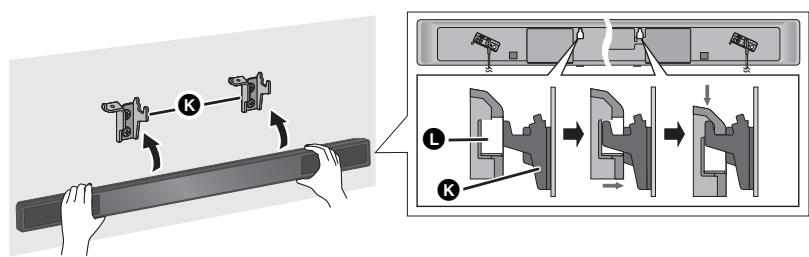

An der Wand Seite 10

Siehe unter "Beim Anbringen des Gerätes an einer Wand"

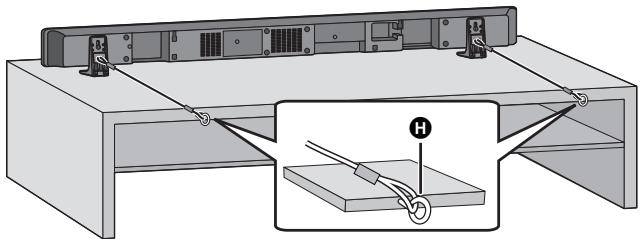

In einem Gestell oder auf einem Tisch Seite 13

Siehe unter "Beim Positionieren des Gerätes in einem Gestell oder auf einem Tisch"

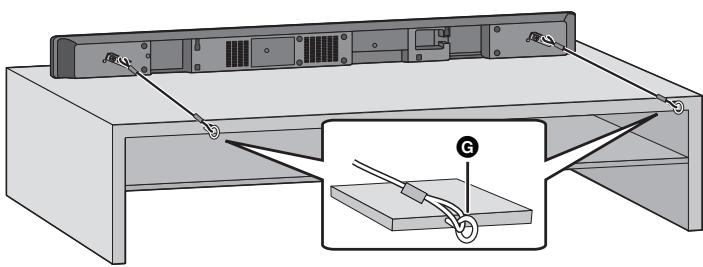

■ Beim Aufstellen des Gerätes gegenüber dem Fernseher.

Dieses Gerät blockiert oder überschneidet sich unter Umständen mit den verschiedenen Sensoren des Fernsehers (C.A.T.S.-Sensor (Contrast Automatic Tracking System), Sensor der Fernbedienung usw.) sowie den Sendern für 3D-Brillen bei einem zu 3D kompatiblen Fernseher.

Je nachdem, wie dieses Gerät aufgestellt wird, kommt es unter Umständen zu einer Abschirmung des Sensorsignals der Fernbedienung des Fernsehers.

Bei Verwendung der Ständer

• Ändern Sie die Höhe der Ständer und / oder bewegen Sie das Gerät weiter vom Fernseher weg. Versuchen Sie, sollte der Fernseher noch immer nicht richtig funktionieren, die Ständer zu entfernen.

Ohne Verwendung der Ständer

• Bewegen Sie das Gerät weiter vom Fernseher weg. Versuchen Sie, sollte der Fernseher noch immer nicht richtig funktionieren, es in einem Gestell oder an der Wand montiert zu verwenden.

• Schalten Sie den Fernseher für etwa 30 Minuten aus, wenn ungewöhnliche Farben auf Ihrem Fernseher auftreten. Sollte die Störung andauern, muss dieses Gerät weiter vom Fernseher entfernt werden.
• Verwenden Sie das Hauptgerät nicht in einem Metallgehäuse.

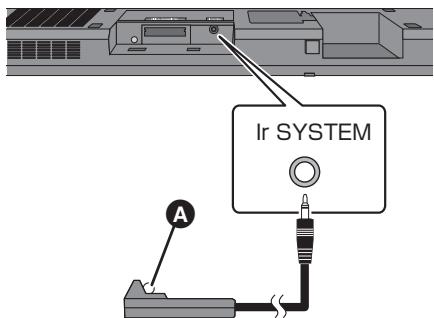

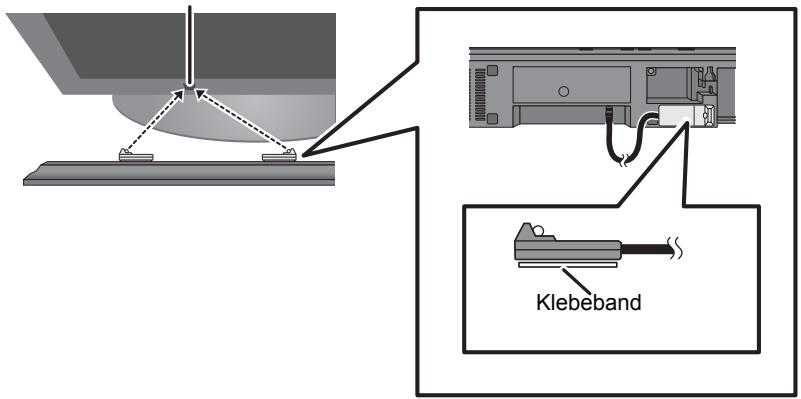

■ Wenn der Fernbedienungssensor des Fernsehers durch dieses Gerät blockiert ist.

Versuchen Sie die Fernseherfernbedienung aus einem anderen Winkel zu verwenden. Bei Fortbestehen des Problems können Sie den mitgelieferten IR-Blaster zur Weitergabe des Signals an das Fernsehgerät verwenden. (⇒ 17)

• Verwenden Sie nicht den IR-Blaster, wenn die Fernseherfernbedienung nicht von diesem Gerät blockiert ist.

Aktiver Subwoofer

Stellen Sie den aktiven Subwoofer etwa 30 cm vom Fernseher entfernt auf.

• Ist der Fernseher Wifi-kompatibel, positionieren Sie den aktiven Subwoofer etwa 2 m vom Fernseher entfernt.

■ Beim Umsetzen des aktiven Subwoofers

Fassen Sie den aktiven Subwoofer nicht an dieser Öffnung an.

Die inneren Teile (Lautsprechersystem) könnten beschädigt werden.

Fassen Sie beim Umsetzen immer den Boden des aktiven Subwoofers an.

Entfernung zu anderen Geräten

Zur Vermeidung von Störeinflüssen sind die folgenden Entfernungen zwischen dem aktiven Subwoofer und anderen elektronischen Geräten, welche dieselbe Radiofrequenz benutzen (2,4 GHz-Band), einzuhalten.

Aktiver Subwoofer – Wireless LAN: ca. 2 m; Cordless-Telefon und sonstige elektronische Geräte: ca. 2 m

Der aktive Subwoofer sollte einen Abstand von einigen Metern zu diesem Gerät besitzen und horizontal und mit der Geräteoberseite nach oben aufgestellt werden. – Um ausreichende Ventilation und eine gute Luftzirkulation um den aktiven Subwoofer herum zu gewährleisten, muss dieser rundum einen Abstand von mindestens 5 cm aufweisen. – Verwenden Sie den aktiven Subwoofer nicht in einem Metallgehäuse. – Wenn Sie den aktiven Subwoofer zu nahe zu Wänden und Ecken aufstellen, können dadurch die Bässe zu stark werden. Decken Sie Wandecken und Fenster mit dicken Vorhängen ab.

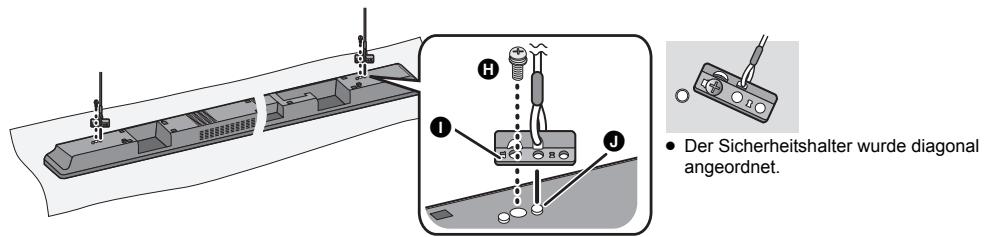

Beim Anbringen des Gerätes an einer Wand

Sicherheitsmaßnahmen

Die Installation muss fachmännisch durchgeführt werden.

Die Installation sollte prinzipiell durch einen Fachmann erfolgen.

PANASONIC IST NICHT VERANTWORTLICH FÜR SCHÄDEN AM EIGENTUM ODER FÜR SCHWERE VERLETZUNGEN, EINSCHLIESSLICH TOD INFOLGE UNVORSCHRIFTSMÄSSIGEN EINBAUS ODER INKORREKTER HANDHABUNG.

• Installieren Sie dieses Gerät unbedingt, wie in dieser Bedienungsanleitung angegeben.

ACHTUNG

Der Einbauort muss langfristiger Belastung standhalten können. - Kommt es im Laufe einer langfristigen Belastung zu einer Schwächung der strukturellen Tragfähigkeit, kann dies dazu führen, dass das Gerät herunterfällt und mögliche Verletzungen verursacht. Die Installation muss durch einen Fachmann erfolgen. - Erfolgt die Montage nicht vorschriftsmäßig, kann dies zum Herunterfallen des Geräts und infolgedessen zu Personenverletzungen führen. Berücksichtigen Sie bei der Berechnung der Tragfähigkeit eines vorgesehenen Montageorts einen Sicherheitsfaktor. - Ist keine ausreichende Tragfähigkeit gewährleistet, kann das zum Herunterfallen des Geräts und infolgedessen zu Personverletzungen führen. Nicht an einem Montageort mit unzureichender Tragfähigkeit montieren. - Ist die Tragfähigkeit des Montageorts nicht gegeben, kann das Gerät herunterfallen. Die Wandhalterungen dürfen nicht verändert werden. - Werden sie dennoch verändert, kann das Gerät herunterfallen und Personenverletzungen verursachen. Halten Sie sich beim Einbau des Geräts strengstens an die in dieser Anleitung beschriebenen Schritte. - Werden sie dennoch verändert, kann das Gerät herunterfallen und Verletzungen verursachen. Nur an einer senkrechten Wand montieren. - Werden sie dennoch verändert, kann das Gerät herunterfallen und Verletzungen verursachen.

ACHTUNG

Nicht an Orten montieren, die Feuchtigkeit, Staub, Rauch, Dampf bzw. Wärme ausgesetzt sind, oder unter einer Klimaanlage, aus der Wasser auf das Gerät tropfen könnte. - Diese können negative Auswirkungen auf das Gerät haben und Brand oder elektrischen Schock auslösen. Lassen Sie einen Freiraum zwischen der Rückwand und der Wand. - Das Gerät besitzt Lüftungsschlitze an der Vorder- und Rückseite. Werden diese abgedeckt, kann dies einen Brand verursachen. Achten Sie beim Anbringen von Montageschrauben und bei Stromkabeln darauf, dass diese nicht mit Metallgegenständen oder Verkabelungen im Wandinneren in Kontakt kommen. - Kontakt mit Objekten im Wandinneren kann zu elektrischem Schock führen. Verwenden Sie zum Einbau die Spezialeinbauteile. - Andernfalls kann das Gerät von der Wand herunterfallen, was zu Verletzungen führen kann. Beim Abnehmen dieses Geräts entfernen Sie auch die Wandhalterungsschrauben. - Andernfalls können Sie an den Montageschrauben hängen bleiben, was zu Verletzungen führen kann. Für eine sichere Bedienung dieses Geräts montieren Sie es in einer entsprechenden Höhe. - Das Produkt kann sonst fallen, was zu Verletzungen führen kann.

Vorbereitung

Handelsübliche Einzelteile (nicht mitgeliefert)

Schrauben zur Wandmontage. 6 - Verwenden Sie handelsübliche Schrauben mit einem Nenndurchmesser von 4,0 mm, die für das Material (Holz, Stahlrahmen, Beton usw.) der Wand geeignet sind, an der die Wandhalterungen befestigt werden. - Halteschnur. x2 - Befestigungsschrauben (zur Befestigung der Halteschnur) - Bedecken Sie die Zusammenbaufläche zur Vermeidung von Schäden oder Kratzern mit einem weichen Tuch. - Ergreifen Sie beim Zusammenbau und der Montage geeignete Vorsichtsmaßnahmen und bewegen Sie sich mit Umsicht. - Verwenden Sie Methoden für die Montage, die der Struktur und dem Material des Montageorts angemessen sind. - Prüfen Sie vor dem Anbringen des Geräts, dass keine Stromkabel oder Rohre in der Wand verlaufen.

• Um die vorschriftsmäßige und fehlerfreie Performance zu gewährleisten, vermeiden Sie die folgenden Montageorte: - In der Höhe von Feuerschutzanlagen oder Feuer-/ Rauchmeldern
• In Bereichen, in denen sie Vibration oder Stoß ausgesetzt sein können
• In der Höhe von Hochstromkabeln oder dynamischer Stromversorgung
• In der Höhe von Magnet-, Wärme-, Dampf- und Wärmequellen
• In Bereichen, in denen sie Luft von Heizungsgebläsen ausgesetzt sein können
• In Bereichen, in denen sich Kondensat von Klimaanlagen oder anderen Geräten bilden kann.
• Grundsätzlich beide Hände zum Hochheben des Geräts verwenden, um Verletzungen durch Fallenlassen des Geräts während des Transports zu vermeiden.
• Beim Festdrehen der Schrauben ist darauf zu achten, dass diese weder zu locker sein sollen noch zu fest gedreht werden dürfen.
• Eine nicht vorschriftsmäßige Befestigung könnte die Wand und dieses Gerät beschädigen.

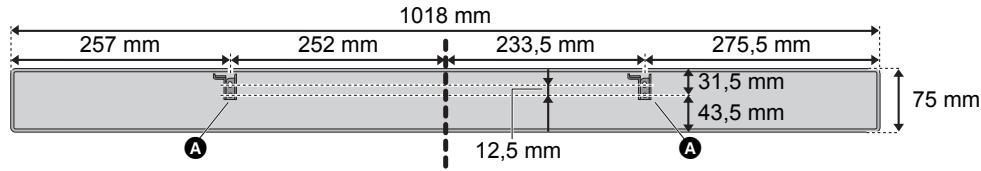

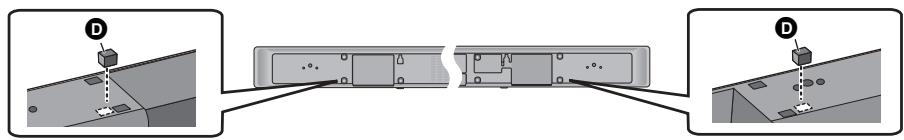

1 Verwenden Sie die unten angegebenen Maße, um die Positionen der Schrauben in der Wand zu bestimmen.

• Positionieren Sie das Gerät so, dass mindestens 50 mm Platz darüber bleiben. Anderenfalls ist es unter Umständen nicht möglich, die Tasten an diesem Gerät zu erreichen.

A Wandhalterungen

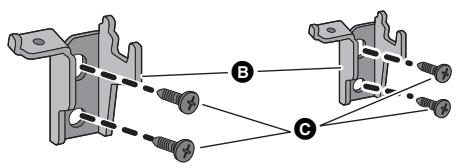

2 Bringen Sie die Wandhalterungen an der Wand an.

Achten Sie darauf, dass die Befestigungsstelle der Schraube sowie die Schraube selbst eine Tragfähigkeit von über 33 kg besitzen muss. - Verwenden Sie eine Wasserwaage, um sicherzugehen, dass die beiden Schraubenpositionen untereinander waagerecht sind. - Halten Sie die Schrauben immer außerhalb der Reichweite von Kindern, um ein Verschlucken zu vermeiden. - Bewahren Sie die Wandhalterungen für Kinder unzugänglich auf, um ein Verschlucken zu verhindern.

A Mindestens 30 mm (8) 4,0mm 7,5 mm bis 9,4 mm D Wand E Wandhalterungen

3 Wandhalterungen (mitgeliefert) Schrauben (nicht mitgeliefert)

3 Alle erforderlichen Anschlüsse an diesem Gerät komplettieren. (⇒ 15 bis 18)

4 Bringen Sie die rückseitigen Schutzbeläge auf der Rückseite des Gerätes an.

• Schließen Sie das Netzkabel an das Gerät an, aber erst an das Netz, wenn die Installation abgeschlossen ist.
• Bewahren Sie Schutzbeläge außerhalb der Reichweite von Kindern auf, um ein Verschlucken zu verhindern.

Rückseitige Schutzbeläge (mitgeliefert)

5 Bringen Sie ein Seil (nicht mitgeliefert) an den 2 Sicherheitsaltern an.

• Verwenden Sie eine Schnur mit über 33 kg Tragfähigkeit.
• Bewahren Sie die Sicherheitsalterung außerhalb der Reichweite von Kindern auf, um ein Verschlucken zu verhindern.

Sicherheitshalter (mitgeliefert) F Schnur (nicht mitgeliefert) Führen Sie eine Schnur durch die Öffnungen.

Lesen Sie für Details in der Bedienungsanleitung zur Schnur nach.

6 Stellen Sie den Sicherheitshalter mit dem angebrachten Seil (⇒ 11) so ein, dass er in die vorstehenden Teile greift und schrauben Sie den Sicherheitshalter fest ein.

• Drehmoment für das Festziehen der Schrauben: 80 N·cm bis 120 N·cm.
• Der Sicherheitshalter dient dazu, die Möglichkeit von Schäden und Verletzungen zu minimieren, ist jedoch keine Garantie dafür.
• Bewahren Sie die Sicherheitshalterung außerhalb der Reichweite von Kindern auf, um ein Verschlucken zu verhindern.
• Halten Sie die Schrauben immer außerhalb der Reichweite von Kindern, um ein Verschlucken zu vermeiden.

H Schraube mit Unterlegscheibe (mitgeliefert) Sicherheitshalter (mitgeliefert)

Überstehender Teil

7 Bringen Sie das Gerät an der Wandhalterung an.

Wandhalterungen (mitgeliefert) Wandhalterungen

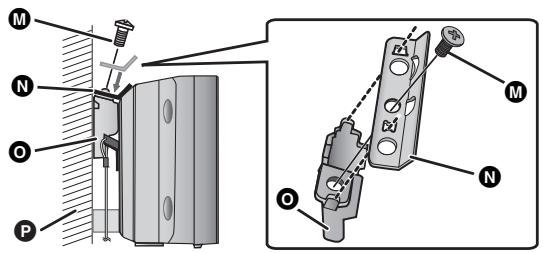

8 Schrauben Sie den Sicherheitshalter an die Wandhalterung.

• Drehmoment für das Festziehen der Schrauben: 80 N·cm bis 120 N·cm.
• Die Sicherheitshalter sollen ein Herabfallen des Gerätes von der Wandhalterung verhindern.
• Halten Sie die Schrauben immer außerhalb der Reichweite von Kindern, um ein Verschlucken zu vermeiden.
• Bewahren Sie die Sicherheitshalterung außerhalb der Reichweite von Kindern auf, um ein Verschlucken zu verhindern.

M Schraube ohne Unterlegscheibe (mitgeliefert) Sicherheitshalter (mitgeliefert) Wandhalterungen (mitgeliefert) P Wand

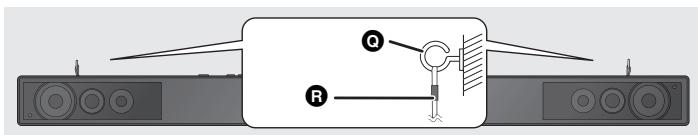

9 Befestigen Sie die Schnur mit einer (nicht mitgelieferten) Schraube an der Wand.

• Prüfen Sie, ob der Schlupf minimal ist.
• Halten Sie die Schrauben immer außerhalb der Reichweite von Kindern, um ein Verschlucken zu vermeiden.
• Bestimmen Sie die Tragfähigkeit des Montageorts. Achten Sie darauf, dass die Befestigungsstelle der Schraube eine Tragfähigkeit von über 33 kg besitzen muss. Falls eine der Stellen nicht die nötige Tragfähigkeit besitzt, verwenden Sie eine ausreichende Verstärkung.

● Hossenschraube (nicht mitgeliefert) Schnur (nicht mitgeliefert)

Beim Positionieren des Gerätes in einem Gestell oder auf einem Tisch

Beachten Sie die Sicherheitsmaßnahmen, um ein Herunterfallen des Gerätes zu verhindern.

Die Installation sollte prinzipiell durch einen Fachmann erfolgen.

Vorbereitung

Handelsübliche Einzelteile (nicht mitgeliefert)

• Halteschnur Schrauben zur Wandbefestigung der Schnur.
• Bedecken Sie die Zusammenbaufläche zur Vermeidung von Schäden oder Kratzern mit einem weichen Tuch.

• Grundsätzlich beide Höhen zum Hochheben des Geräts verwenden, um Verletzungen durch Fallenlassen des Geräts während des Transports zu vermeiden.

Bei Verwendung der mitgelieferten Ständer

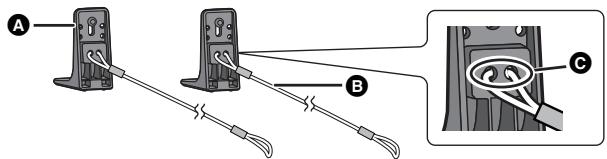

1 Bringen Sie eine Schnur (nicht mitgeliefert) am Ständer an.

A Ständer (mitgeliefert) 3 Schnur (nicht mitgeliefert) Führen Sie eine Schnur durch die Öffnungen. Lesen Sie für Details in der Bedienungsanleitung zur Schnur nach.

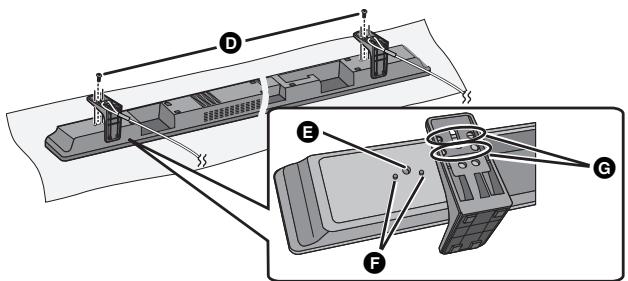

2 Positionieren Sie den Ständer, so dass die darin vorhandenen Bohrungen mit den vorstehenden Teilen übereinstimmen.

• Drehmoment für das Festziehen der Schrauben: 80 N·cm bis 120 N·cm.
• Halten Sie die Schrauben immer außerhalb der Reichweite von Kindern, um ein Verschlucken zu vermeiden.

Schraube mit Unterlegscheibe (mitgeliefert) Schraubenbohrung F Überstehender Teil Bohrungen zur Höheneinstellung

Durch Verändern der Position, in der der Ständer an den überstehenden Teilen befestigt ist, kann die Höhe um jeweils 10 mm verändert werden.

3 Das Gerät in der gewünschten Position aufstellen und jede Schnur am Regal oder Tisch befestigen.

• Prüfen Sie, ob der Schlupf minimal ist.
• Halten Sie die Schrauben immer außerhalb der Reichweite von Kindern, um ein Verschlucken zu vermeiden.

H Ösenschraube (nicht mitgeliefert)

• Je nach der Anordnung des Gerätes kann sich die Schraubposition der Schraube ändern.

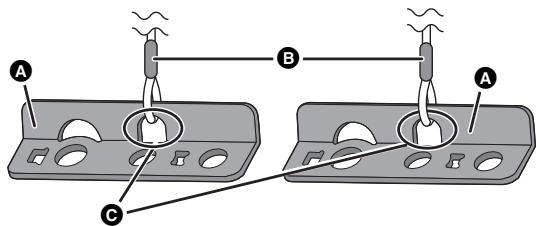

1 Bringen Sie ein Seil (nicht mitgeliefert) an den 2 Sicherheitshaltern an.

• Bewahren Sie die Sicherheitshalter außerhalb der Reichweite von Kindern auf, um ein Verschlucken zu verhindern.
• Heben Sie die restlichen 2 Sicherheitshalter zur späteren Verwendung auf.

A Sicherheitshalter (mitgeliefert) Schnur (nicht mitgeliefert) Führen Sie eine Schnur durch die Öffnungen.

Lesen Sie für Details in der Bedienungsanleitung zur Schnur nach.

2 Stellen Sie den Sicherheitshalter mit dem angebrachten Seil (=> offen) so ein, dass er in die vorstehenden Teile greift, und schrauben Sie den Sicherheitshalter fest ein.

• Drehmoment für das Festziehen der Schrauben: 80 N·cm bis 120 N·cm.
• Der Sicherheitshalter dient dazu, die Möglichkeit von Schäden und Verletzungen zu minimieren, ist jedoch keine Garantie dafür. Bewahren Sie die Sicherheitsalterung außerhalb der Reichweite von Kindern auf, um ein Verschlucken zu verhindern.
• Halten Sie die Schrauben immer außerhalb der Reichweite von Kindern, um ein Verschlucken zu vermeiden.

• Der Sicherheitshalter wurde diagonal angeordnet.

D Schraube mit Unterlegscheibe (mitgeliefert) Sicherheitshalter (mitgeliefert)

F Überstehender Teil

3 Das Gerät in der gewünschten Position aufstellen und die Schnur am Regal oder Tisch befestigen.

• Prüfen Sie, ob der Schlupf minimal ist.
• Halten Sie die Schrauben immer außerhalb der Reichweite von Kindern, um ein Verschlucken zu vermeiden.

G Ösenschraube (nicht mitgeliefert)

In einer Position mit über 33 kg Tragfähigkeit befestigen. - Je nach der Anordnung des Gerätes kann sich die Schraubposition der Schraube ändern.

Schritt 2 Anschlüsse

• Schalten Sie vor dem Anschluss alle Geräte aus, und lesen Sie die betreffenden Bedienungsanleitungen durch.

Schließen Sie das Netzkabel erst an, wenn alle anderen Anschlüsse hergestellt sind.

HDMI

Der HDMI-Anschluss unterstützt VIERA Link "HDAVI Control" (⇒ 21), wenn er mit einem kompatiblen Panasonic Fernseher verwendet wird.

• Verwenden Sie Hochgeschwindigkeitskabel HDMI, die das HDMI-Logo vorweisen (wie auf dem Deckblatt gezeigt). Der Gebrauch eines HDMI-Kabels der Marke Panasonic wird empfohlen.

Teilenummer des empfohlenen Zubehörs:

RP-CDHS15 (1,5 m), RP-CDHS30 (3,0 m), RP-CDHS50 (5,0 m), usw.

• Nicht-HDMI-konforme Kabel können nicht verwendet werden.

Anschluss an ein Fernsehgerät

■ Prüfen Sie, ob der HDMI-Anschluss des Fernsehers mit "HDMI (ARC)" markiert ist.

Die Anschlussmethode unterscheidet sich, je nachdem, ob der Anschluss mit "HDMI (ARC)" markiert ist oder nicht.

Markiert "HDMI (ARC)": Methode A

Nicht markiert "HDMI (ARC)": Methode B

Was ist ARC?

ARC ist eine Abkürzung für Audio Return Channel, auch als HDMI ARC bekannt. Es bezieht sich auf eine der HDMI-Funktionen. Wenn Sie das Gerät mit dem mit "HDMI (ARC)" beschrifteten Anschluss verbinden, ist das optische digitale Audio-Kabel, das gewöhnlich zum Anhören des Tons vom Fernseher benutzt wird, nicht mehr erforderlich. Fernsehbild und -ton können mit einem einzelnen HDMI-Kabel übertragen werden.

Markiert

"HDMI (ARC)"

A HDMI-Kabel (nicht mitgeliefert)

Achten Sie darauf, dass Sie die TV-ARC-kompatible Buchse zum Anschluss verwenden.

(Siehe Betriebsanleitung des Fernsehgeräts.)

• Ist das angeschlossene Fernsehgerät ARC-kompatibel, aber die Tonausgabe erfolgt nicht an dieses Gerät, wählen Sie ein optisches Digitaltonkabel für den Anschluss.

(⇒ rechts, “⑧ Nicht markiert “HDMI (ARC)”

Nicht markiert "HDMI (ARC)"

A HDMI-Kabel (nicht mitgeliefert)

Optisches Digital-Audiokabel (nicht mitgeliefert)

• Verlegen Sie das Kabel unbedingt unter dem vorstehenden Teil.

• Der Anschluss des optischen digitalen Audiokabels ist notwendig, wenn das HDMI-Kabel an eine Buchse angeschlossen wird, die nicht die Aufschrift "HDMI (ARC)" trägt.

Anschluss von einem HDMI-kompatiblen Gerät

Das Audiosignal vom angeschlossenen HDMI-kompatiblen Blu-Ray-Spieler, DVD-Spieler usw. kann über dieses Gerät ausgegeben und zum Fernseher durchgelassen werden.

Vorbereitung

Schließen Sie das Gerät an den Fernseher an. (⇒ 15)

3 HDMI-Kabel (nicht mitgeliefert)

z. B. Blu-ray-Disc-Player

• Die notwendigen Einstellungen zur Ausgabe der Video- und Audiosignale entnehmen Sie bitte der Betriebsanleitung des angeschlossenen HDMI-kompatiblen Geräts.

3D-Kompatibilität

Kompatibel mit FULL HD 3D TV und Blu-ray-Playern

• Dieses Gerät ist in der Lage, die 3D-Signale von einem 3D-kompatiblen Blu-ray-Player an einen FULL HD 3D TV weiterzugeben. x.v.Colour™-Kompatibilität

Sie können eine scharfe Farbe aus einem breiteren Farbbereich für realistischere Bilder wählen, wenn das Gerät an einem Player und TV angeschlossen ist, die x.v.Color™ mit einem HDMI-Kabel unterstützen.

Übereinstimmung mit Deep Colour

Beim Anschluss dieses Gerätes an einen kompatiblen Player kann dieses Gerät, wenn es an einen kompatiblen Fernseher angeschlossen wird, zur Wiedergabe einer großen Farbabstufung (4096 Stufen) übergeben. Sie können ungewöhnlich reiche, natürliche Farben mit weicher Feinabstufung und minimaler Farbabweichung genießen.

Digital Transmitter-Anschluss

Nicht einstecken oder abziehen, solange das Gerät eingeschaltet ist.

A Digitaltransmitter (mitgeliefert)

Fügen Sie den digitalen Sender mit nach unten gerichtetem Etikett ein, bis ein Klicken zu hören ist.

Verwendung des IR-Blaster

Mit dem Anschluss des IR-Blaster kann das von dem Fernbedienungssignalsensor empfangene IR-Signal an den Fernsehersensor gesendet werden.

Verwenden Sie die Fernbedienung des Fernsehers im Tätigkeitsbereich des Fernbedienungssignalsensors dieses Geräts.

• Für den Tätigkeitenbereich siehe Seite 6.

1 Schließen Sie den Klinkenstecker an die IR SYSTEM Buchse dieses Geräts an. 2 Platzieren Sie den Infrarot-Emitter in Sichtweite des Sensors der Fernbedienung des Fernsehers.

• Für die Anbringung des Fernbedienungssignalsensors des Fernsehers siehe Betriebsanleitung des Fernsehers.

3 Richten Sie die Fernseherfernbedienung auf den Fernbedienungssensor dieses Geräts und betätigen Sie den Fernseher.

• Für die Anbringung des Fernbedienungssignalsensors dieses Geräts siehe Seite 6.
• Stellen Sie sicher, dass die Oberfläche, auf der das Klebeband angebracht wird, sauber ist.
• Wenn Sie das Klebeband abziehen, können die Oberfläche beschädigt werden und das ausgesetzte Klebeband könnte bleiben. Nachdem Sie festgestellt haben, dass der Fernseher korrekt funktioniert, sichern Sie ihn durch Andrücken des Klebebands.

• Der mitgelieferte IR-Blaster ist nur mit Panasonic-Fernsehern kompatibel.
• Bewahren Sie das Klebeband für Kinder unzugänglich auf, um ein Verschlucken zu verhindern.

Aufstellungsbeispiel

Auf der Rückseite des Geräts:

A Infrarot-Emitter

Fernbedienungssignalsensor des Fernsehers

Schritt 3 Netzkabelanschluss

• Erst anschließen, wenn alle anderen Kabel bereits angeschlossen sind.

A Netzkabel (mitgeliefert) An eine Netzsteckdose

• Diese Anlage verbraucht auch im ausgeschalteten Zustand eine geringe Menge Strom (dieses Gerät; ca. 0,4 W, der aktive Subwoofer; ca. 0,2 W). Ziehen Sie deshalb aus Energiespargründen den Stecker der Anlage aus der Netzsteckdose, wenn Sie sie längere Zeit nicht verwenden.
• Das mitgelieferte Netzstromkabel ist nur für dieses Gerät und den aktiven Subwoofer bestimmt. Verwenden Sie es nicht für andere Geräte und verwenden Sie auch kein Netzkabel eines anderen Geräts für dieses Gerät oder den aktiven Subwoofer.

Schritt 4 Aktiver Subwoofer - drahtlose Verbindung

1 Schalten Sie das Hauptgerät ein. 2 Drücken Sie [1, 1] am aktiven Subwoofer.

A Taste Gerät an/aus [I I]

Verwenden Sie diese Taste zum Ein- und Ausschalten des Gerätes.

Der aktive Subwoofer ist eingeschaltet

10:

Der aktive Subwoofer ist ausgeschaltet

3 Prüfen Sie, ob der drahtlose Link aktiviert wurde.

3 WIRELESS LINK Anzeige

Die Anzeige leuchtet auf, wenn der aktive Subwoofer eingeschaltet ist.

• Rot:

Der aktive Subwoofer ist eingeschaltet und der drahtlose Link ist deaktiviert

• Grün:

Der aktive Subwoofer ist eingeschaltet und der drahtlose Link ist aktiviert.

Gebrauch des Geräts

Vorbereitung

• Schalten Sie den Fernseher ein.

1 Drücken Sie [ü] und schalten Sie das Gerät ein. 2 Drücken Sie zum Einschalten [1, I] am aktiven Subwoofer. - Überprüfen Sie, ob die Anzeigenleuchte des drahtlosen Links grün leuchtet. (⇒ 18) 3 Drücken Sie [TV] oder [BD/DVD] zur Auswahl der Tonquelle. (⇒ 6) - Haben Sie [BD/DVD] ausgewählt, müssen Sie den TV-Eingang für dieses Gerät auswählen und die Wiedergabe starten.

Verringern Sie, wenn Ton aus den Lautsprechern des Fernsehers ausgegeben wird, die Lautstärke des Fernsehers auf das Minimum. - Die maximale Lautstärke des Fernsehers und dieses Gerätes können verschieden sein. - Wird das Gerät ausgeschaltet, während die Lautstärke auf mehr als der Hälfte steht (über 50), verringert dieses Gerät die Lautstärke automatisch auf den Mittelwert (50), wenn es eingeschaltet wird. (Siehe Seite 23, um diese Funktion auszuschalten.) - Obwohl dieses Gerät ausgeschaltet ist oder der Fernseher als Eingangsquelle gewählt wurde, setzt dieses Gerät die Abgabe von Ton und/oder Video über das an die HDMI AV IN-Buchse angeschlossene Gerät über den HDMI AV OUT-Anschluss fort. - Die Lautstärke oder die Stufe des Subwoofers dieses Gerätes wird nicht angezeigt. Die Lautstärke kann auf dem Fernseher angezeigt werden, wenn dieses Gerät an einen Fernseher von Panasonic angeschlossen wurde, der zur Anzeige der Lautstärkeeinstellung dieses Gerätes in der Lage ist. (→ 21)

Setzen Sie, wenn dieses Gerät nicht wie erwartet funktioniert, die Einstellungen auf die Werkseinstellungen zurück. (⇒ 22)

So stellen Sie den Pegel für Lautstärke/Subwoofer ein

Stellen Sie die Lautstärke der Lautsprecher mit [+VOL -] ein.

Lautstärkebereich: 1 bis 100

Drücken Sie [+ SUBWOOFER -] zur Einstellung des Subwoofer-Niveaus.

• Subwoofer-Stufen: 1 bis 4. Die Anzeigen blinken von links nach rechts (+) oder von rechts nach links (-). Die Anzeigen blinken nicht, wenn der Höchst- oder Mindestwert erreicht wird.

Stummschalten

Drücken Sie [MUTE].

Die Anzeigen blinken bei Muting gleichzeitig. - Drücken Sie die Taste erneut, um abzubrechen oder regeln Sie die Lautstärke. - Die Stummschaltung wird bei Ausschalten des Geräts aufgehoben.

Tonformatanzeige

Anzeige des aktuellen Audio-Formats. Betätigen Sie die Taste für die aktuelle Audioquelle ([TV] oder [BD/DVD]).

• Das aktuelle Tonformat wird für 4 Sek. angezeigt.

Leuchtet, wenn Dolby Digital das Audioformat ist. Leuchtet, wenn DTS das Audioformat ist. Leuchtet, wenn PCM oder LPCM das Audioformat ist.

• Wird das Tonformat an der ausgewählten Quelle (TV, Blu-ray Disc/DVD-Player, usw.) geändert, wird auch der Tonformatstatus für 4 Sek. angezeigt.

Dieses Gerät vermittelt ein Gefühl, als ob Ton und Bild ein Ganzes bilden.

3D-Surround

Auch wenn keine Surround-Lautsprecher vorhanden sind, lässt sich ein Surround-Effekt durch Verwendung des Dolby Virtual Speaker erzielen. Zusätzlich zu diesem Effekt hat Panasonic die eigene Technologie mit Feldsteuerung angewandt, um den Tonbereich nach vorn, hinten, oben und unten auszudehnen sowie darauf einen Klang mit Tiefe und Kraft zu erzeugen, der 3D-Bildern gerecht wird.

■ Dialog-Sprachmodus

Sportkommentare und Dialoge aus Fernsehfilmen sind schlecht zu vernehmen, wenn der Ton aus dem Fernseher kommt, wodurch man das Gefühl hat, dass der Ton und das Bild eines sind. Auch der Dialog wird gegenüber den anderen Tönen während der Wiedergabe bei normaler Lautstärke in den Vordergrund gestellt, d.h. auch, wenn die Lautstärke beim nächtlichen Betrieb verringert wird.

z.B. Bild des 3D-Tons

① Ein klarer Dialog ② Ton und Bild bilden ein Ganzes ③ Das Gefühl, vom Tonfeld umgeben zu sein

Wiedergabemodi

Bei dieser Einstellung ist es möglich, zwischen dem Anhören des Audio im 2 ch-Modus oder mit einem Surround-Effekt zu wählen.

Der Surround-Effekt kann sowohl zu 2-Kanal-Audioquellen als auch zu Mehrkanalquellen hinzugefügt werden.

Wiedergabemodus	Audio-Quelle	Surround-Effekt
Surround-Ausgabeart A*1	2 ch/Multi-Channel	O
Auto-Ausgabeart E*2	2 ch	-
	Multi-Channel	O
2 ch-Ausgabeart C	2 ch/Multi-Channel	-

※1 Ein Surround-Effekt wird hinzugefügt, wenn die Audioquelle Mehrkanal-Audio ist. 2 Die Anzeige für die Surround-Ausgabeart blinkt auch, wenn die Audioquelle während der Auto-Ausgabeart Mehrkanal ist.

Ändern des Wiedergabemodus

1 Halten Sie [MUTE] mindestens 2 Sekunden lang gedrückt. Die Anzeige der aktuellen Einstellung blinkt 10 Sekunden lang. 2 Betätigen Sie, während die Anzeige blinkt, erneut [MUTE], um die Einstellung zu ändern. Die Einstellung ändert sich bei jedem Betätigen von [MUTE].

Der 3D-Sound-Effekt kann ausgeschaltet werden, um nur den Dolby Virtual Speaker-Effekt zu verwenden.

1 Halten Sie [TV] mindestens 2 Sekunden lang gedrückt. Die Anzeige der aktuellen Einstellung blinkt 10 Sekunden lang.

A: Der 3D-Ton ist "Ein" ⑧: Der 3D-Ton ist "Aus"

2 Betätigen Sie, während die Anzeige blinkt, [TV], um die Einstellung zu ändern. Die Einstellung ändert sich bei jedem Betätigen von [TV]. - Die Einstellung wird beim Ausschalten dieses Geräts auf "Ein" zurückgesetzt.

• Bei Verwendung des optischen digitalen Audiokabels werden der Surroundeffekt und Dolby Virtual Speaker automatisch deaktiviert, wenn die Signalabtastfrequenz des Tonsignals größer als 48 kHz ist.

Verknüpfter Betrieb mit dem Fernseher

Was ist VIERA Link "HDAVI Control"? VIERA Link "HDAVI Control" ist eine nützliche Funktion, die eine Verknüpfung der Bedienung dieses Geräts mit einem Panasonic-Fernsehgerät (VIERA) unter "HDAVI Control" bietet.

Sie können diese Funktion verwenden, indem Sie die Geräte über ein HDMI-Kabel anschließen. Einzelheiten zur Bedienung finden Sie in der Betriebsanleitung der angeschlossenen Geräte.

Vorbereitung

① Prüfen Sie, ob der HDMI-Anschluss hergestellt wurde. (⇒ 15, 16) ② Stellen Sie den "HDAVI Control"-Betrieb am angeschlossenen Gerät (z.B. Fernseher) ein. ③ Um zu gewährleisten, dass "HDAVI Control" optimal funktioniert, ändern Sie die folgenden Einstellungen am angeschlossenen TV*1.

• Stellen Sie die Standard-Lautsprechereinstellungen auf dieses Gerät *2.
• Stellen Sie die Lautsprechereinstellungen auf dieses Gerät.

④ Schalten Sie alle "HDAVI Control"-kompatiblen Geräte ein, und wählen Sie den Eingangskanal dieses Geräts auf dem angeschlossenen Fernseher aus, damit die "HDAVI Control"-Funktion ordnungsgemäß arbeitet. ⑤ Starten Sie beim Anschluss eines Gerätes an die Buchse HDMI AV IN die Wiedergabe, um zu prüfen, ob das Bild richtig angezeigt wird.

Wiederholen Sie den Vorgang bei Änderung des Anschlusses oder der Einstellungen.

※1 Je nach Fernsehgerät sind entsprechende Funktionen und Einstellungen vorhanden. Einzelheiten sind der Betriebsanleitung des TV zu entnehmen. ※2 Besitzt der TV eine Standard-Lautsprechereinstellung innerhalb der VIERA Link-Optionen, wird durch die Auswahl des Geräts die Standardlautsprecherwahl automatisch auf dieses Gerät gestellt.

• VIERA Link "HDAVI Control", das auf den Steuerfunktionen von HDMI, einem Industriestandard unter der Bezeichnung HDMI CEC (Consumer Electronics Control) beruht, ist eine von der Firma Panasonic entwickelte Zusatzfunktion. Aus diesem Grund ist der einwandfreie Betrieb im Zusammenhang mit Geräten anderer Hersteller, welche HDMI CEC unterstützen, nicht gewährleistet.
• Dieses Gerät unterstützt die Funktion "HDAVI Control 5". "HDAVI Control 5" ist der letzte Standard (gemäß Dezember 2010) für Panasonics HDAVI Control kompatible Ausstattung. Diese Norm ist mit bisherigen HDAVI-Geräten von Panasonic kompatibel.
• Angaben zu Geräten anderer Hersteller, welche die VIERA Link-Funktion unterstützen, können Sie den jeweiligen Handbüchern entnehmen.
• Prüfen Sie, ob die digitalen Tonausgabeinstellungen so erfolgt sind, dass sie mit diesem Gerät kompatibel sind. (⇒ 24)

Möglichkeiten von "HDAVI Control"

• Wählen Sie, damit der Ton über die Lautsprecher dieses Gerätes ausgegeben wird, "Heimkino" mit der Fernbedienung des Fernsehers, um dieses Gerät einzuschalten.
• Je nach Fernsehgerät sind entsprechende Funktionen und Einstellungen vorhanden. Einzelheiten sind der Betriebsanleitung des Fernsehers zu entnehmen.

Lautsprechersteuerung

Mithilfe der TV-Menüeinstellungen können Sie auswählen, ob die Tonausgabe über diese Geräte oder die TV-Lautsprecher erfolgen soll.

Heimkino

Die Lautsprecher dieses Geräts sind aktiviert.

• Befindet sich das Gerät im Standby-Modus, wird es automatisch eingeschaltet und "TV" als Quelle ausgewählt, wenn die TV-Lautsprecher auf dieses Gerät geändert werden.
• Die Lautstärkeregelung erfolgt über die Taste Volume oder Mute auf der Fernbedienung des Fernsehers. Bei Ausschalten dieses Geräts werden die TV-Lautsprecher automatisch aktiviert.

TV

TV-Lautsprecher sind aktiviert.

• Die Lautstärke dieses Geräts wurde auf den Tiefstwert gestellt.

• Ist der Fernseher zu VIERA Link "HDAVI Control 4 oder später" kompatibel, wird der Ton automatisch über dieses Gerät ausgegeben.

Automatische Eingangsumschaltung

Bei Ausführen der folgenden Bedienungen wird dieses Gerät automatisch eingeschaltet* und der Eingangskanal wechselt zur entsprechenden Quelle.

- Bei Beginn der Wiedergabe auf einem an die HDMI-Schnittstelle angeschlossenen Gerät.

- Bei Änderung des Eingangskanals am Fernseher.

• Nur für den Fall, dass der Lautsprecherausgang auf dieses Gerät eingestellt ist.

• Wenn Sie "Auto Aus" am Fernsehgerät aktivieren, wird dieses Gerät gemeinsam mit dem Fernsehgerät ausgeschaltet.

Automatische Lippen-Synchronisation (HDAVI Control 3 oder später)

Die Verzögerung zwischen Bild und Ton wird automatisch ausgeglichen, sodass Sie einen glatten Sound zum Bild erhalten.

• Bei Fernsehgeräten, die kompatibel mit dem VIERA Link "HDAVI Control 3 oder später" sind, erfolgt die Verzögerungseinstellung automatisch und der VIERA Link wird auf "Ein" eingestellt.

Können die Verzögerungsdaten nicht abgerufen werden, wird die Tonverzögerung auf 40 ms eingestellt.

Fehlerbeseitigung

Prüfen Sie die folgenden Punkte, bevor Sie sich an den Kundendienst wenden. Falls Sie bei einigen Prüfpunkten Zweifel haben oder das Problem sich durch die in der folgenden Aufstellung vorgeschlagenen Lösungen nicht beheben lässt, wenden Sie sich bitte an Ihren Händler.

Rücksetzen auf die Werkseinstellungen. Drücken und halten Sie [U/I] auf diesem Gerät für mehr als 4 Sek., während dieses Gerät eingeschaltet ist.

(Bei einem Reset blinken die Anzeigen des Geräts zweimal.)

Setzen Sie, wenn dieses Gerät nicht wie erwartet funktioniert, die Einstellungen auf die Werkseinstellungen zurück.

Allgemeine Bedienung

Kein Strom.

• Stecken Sie das Netzkabel sicher ein. (⇒ 18)
• Ziehen Sie, wenn nach dem Einschalten dieses Gerätes die Anzeigen blinken und sich dieses Gerät sofort ausschaltet, den Netzstecker heraus und wenden Sie sich an Ihren Händler.

Die Fernbedienung funktioniert nicht richtig.

Die Batterie ist leer. Ersetzen Sie sie durch eine neue. (⇒ 7) - Möglicherweise wurde die Trennfolie nicht entfernt. Entfernen Sie die Trennfolie. (⇒ 7) - Nach einem Batteriewechsel der Fernbedienung muss der Code der Fernbedienung unter Umständen neu eingestellt werden. (⇒ 24)

Die Anzeige "TV" blinkt, aber es ist kein Ton zu hören.

Entfernen Sie das Netzkabel und fragen Sie Ihren Händler um Rat. Blinken auch andere Anzeigen, müssen Sie dies Ihrem Händler unbedingt mitteilen.

Die Anzeigen DDTDS, PCM blinken für 10 Sek. und schalten sich dann aus.

• Ändern Sie die Einstellungen des Wiedergabemodus? (⇒ 20)
• Ändern Sie die 3D-Sound-Einstellungen? (⇒ 20)
• Ändern Sie die Einstellungen für die Audioausgabe? (⇒ 23)

Der Strom dieses Geräts wird ausgeschaltet, wenn der Eingang für den Fernseher geändert wird.

Dies ist eine normale Funktion, wenn VIERA Link (HDAVI Control 4 oder später) verwendet wird. Weitere Informationen erhalten Sie in der Bedienungsanleitung des TV-Gerätes.

HDMI

Dieses Gerät funktioniert nicht richtig.

Dieses Gerät funktioniert nicht richtig, wenn das HDMI-Kabel falsch an (HDMI AV IN oder HDMI AV OUT) angeschlossen ist. Schalten Sie das Gerät aus, trennen Sie es vom Netz und schließen Sie das/die HDMI-Kabel wieder an. (⇒ 15,16)

VIERA Link-Bedienungen funktionieren nicht mehr richtig.

• Überprüfen Sie die "VIERA Link"-Einstellung auf den angeschlossenen Geräten.
• Haben Sie die Einstellungen für VIERA Link ausgeschaltet?
• Nach der Änderung der HDMI-Anschlüsse aufgrund eines Stromausfalls oder des Abziehens des Netzkabels können VIERA Link-Bedienungen u.U. nicht mehr richtig funktionieren.

- Schalten Sie alle Geräte ein, die mit dem Fernseher über ein HDMI-Kabel verbunden sind, und schalten Sie dann den Fernseher ein. Schalten Sie die Einstellungen für VIERA Link aus und dann wieder ein. Weitere Einzelheiten sind der Bedienungsanleitung Ihres Fernsehers zu entnehmen. Schalten Sie den Fernseher ein, während dieses Gerät und der Fernseher über das HDMI-Kabel verbunden sind, entfernen Sie dann das Netzkabel und schließen Sie es wieder an.

Die ersten Sekunden des Tons sind bei Verwendung des HDMI-Anschlusses nicht zu vernehmen.

Dies kann während der Wiedergabe eines Kapitels einer DVD-Video auftreten. Ändern Sie die Einstellungen für die digitale Audioausgabe auf dem angeschlossenen Gerät von "Bitstream" in "PCM".

Werden die Funktionen beim Anschluss an ein nicht zu Panasonic HDMI kompatibles Gerät instabil, muss der Anschluss unter Verwendung eines optischen digitalen Audiokabels hergestellt werden. (⇒ 15)

Schalten Sie VIERA Link aus.

① Betätigen und halten Sie [MUTE] auf der Fernbedienung gedrückt und betätigen Sie am Hauptgerät für mindestens 2 Sekunden [VOLUME -]. Die Einstellung wird geändert, wenn die Anzeigen D, DTS und PCM blinken. ② Schalten Sie nach dem Ändern der Einstellung alle angeschlossenen Geräte aus und wieder ein. - Um diesen Vorgang rückgängig zu machen, setzen Sie alle Einstellungen auf die Werkseinstellungen zurück. (⇒ links) - Wenn VIERA Link ausgeschaltet ist, ist die ARC-Funktion nicht verfügbar. Prüfen Sie, ob Sie das optische digitale Audiokabel zum Anschluss verwenden. (⇒ 15)

Kein Ton (oder Bild).

• Schalten Sie die Stummschaltung aus. (⇒ 19)
• Überprüfen Sie die Anschlüsse der anderen Geräte. (⇒ 15, 16)
• Prüfen Sie, ob das empfangene Audio-Signal mit diesem Gerät kompatibel ist. (⇒ 24)
• Schalten Sie dieses Gerät aus und wieder ein.
• Wenn dieses Gerät über ein HDMI-Kabel an den Fernseher angeschlossen ist, prüfen Sie, ob der HDMI-Anschluss des Fernsehers mit "HDMI (ARC)" beschriftet ist. Schließen Sie anderenfalls das optische digitale Audiokabel an. (⇒ 15)
• Ist dieses Gerät an einen Fernseher von Panasonic angeschlossen und wird mit der Taste an diesem Gerät oder der Fernbedienung eingeschaltet, wird unter Umständen kein Ton über die Lautsprecher dieses Gerätes ausgegeben. Schalten Sie das Gerät in diesem Fall mit der Fernbedienung des Fernsehers ein. (⇒ 15)
• Bei richtigen Anschlüssen könnte ein Problem mit den Kabeln bestehen. Schließen Sie das Gerät mit anderen Kabeln an.
• Überprüfen Sie die Tonausgabe-Einstellungen am angeschlossenen Gerät.
• Schalten Sie das Gerät aus, entfernen Sie das Netzkabel und wenden Sie sich an Ihren Händler, wenn die Anzeigen D und DTS blinken und kein Ton von diesem Gerät ausgegeben wird.
• Nehmen Sie, wenn die Anzeige BD/DVD blinkt und kein Ton ausgegeben wird, folgende Einstellungen vor.

① Schalten Sie das angeschlossene Gerät aus und wieder ein. (2) Schalten Sie dieses Gerät aus, entfernen Sie das HDMI-Kabel, schließen Sie das HDMI-Kabel wieder an und schalten Sie das Gerät wieder ein.

DTS-Ton kann von diesem Gerät nicht ausgegeben werden.

Prüfen Sie, ob die Einstellung für den digitalen Audioausgang am angeschlossenen Gerät "Bitstream" lautet.

Der Audioausgang kann nicht vom Hauptausgang zum sekundären Ausgang umgeschaltet werden.

Ändern Sie, wenn die Einstellung des digitalen Ausgangs des Fernsehers oder Players auf "Bitstream" eingerichtet ist, den Audioausgang an diesem Gerät.

① Halten Sie [BD/DVD] mindestens 2 Sek. lang gedrückt.

(2) Betätigen Sie, während die Anzeige der aktuellen Einstellung blinkt, [BD/DVD], um die Einstellung zu ändern.

A Haupt- und Zusatzton Hauptton Zusatzton (SAP: Secondary Audio Program)

• Die Einstellung wird bis zu einer erneuten Veränderung beibehalten.

Beim Einsatz des Gerätes wird die Lautstärke verringert.

Wird das Gerät ausgeschaltet, während die Lautstärke auf mehr als der Hälfte steht (über 50), verringert dieses Gerät die Lautstärke automatisch auf den Mittelwert (50), wenn es eingeschaltet wird. Deaktivieren dieser Funktion:

① Betätigen und halten Sie [MUTE] auf der Fernbedienung gedrückt und betätigen Sie am Hauptgerät für mindestens 2 Sek. [VOLUME +]. Die Einstellung wird geändert, wenn die Anzeigen D, DTS und PCM blinken. - Setzen Sie, um diesen Vorgang rückgängig zu machen, alle Einstellungen auf Werkseinstellungen zurück. (⇒ 22)

Der Ton vom Fernseher ist verzerrt.

Ändern Sie die Einstellung des digitalen Ausgangs am Fernseher auf "Bitstream".

Der Dialog steht zu stark im Vordergrund oder die Stimme entspricht nicht natürlich.

Dieses Gerät besitzt eine Funktion, so dass der Dialog bei geringer Lautstärke in den Vordergrund gestellt wird.

Deaktivieren dieser Funktion:

① Betätigen und halten Sie [TV] auf der Fernbedienung gedrückt und betätigen Sie am Hauptgerät für mindestens 2 Sek. [VOLUME -].

Die Einstellung wird geändert, wenn die Anzeigen D, DTS und PCM blinken. - Setzen Sie, um diesen Vorgang rückgängig zu machen, alle Einstellungen auf Werkseinstellungen zurück. (⇒ 22)

Es ist kein Ton zu hören.

Das Gerät wird automatisch ausgeschaltet.

(Stellt das Gerät einen Defekt fest, wird eine Sicherheitsmaßnahme eingeleitet und dieses Gerät schaltet automatisch auf Standby.)

• Es liegt ein Problem am Verstärker vor.
• Ist die Lautstärke extrem hoch? Verringern Sie in diesem Fall die Lautstärke.
• Steht das Gerät an einem sehr offenen Ort? Versetzen Sie das Gerät in diesem Fall an einen kühleren Ort, warten Sie kurz ab und versuchen Sie dann, es erneut einzuschalten. Schalten Sie das Gerät aus, sollte das Problem erneut auftreten, entfernen Sie das Netzkabel und verständigen Sie Ihren Händler. Teilen Sie Ihrem Händler unbedingt die blinkenden Anzeigen mit.

Kein Strom.

Achten Sie darauf, dass das Stromversorgungskabel des aktiven Subwoofers richtig angeschlossen ist.

Nach dem Einschalten des Subwoofers schaltet sich dieser sofort wieder aus.

Ziehen Sie das Netzkabel heraus und fragen Sie Ihren Händler um Rat.

Kein Ton vom Subwoofer.

• Überprüfen Sie, ob der aktive Subwoofer eingeschaltet ist.
• Überprüfen Sie, ob die Anzeigenleuchte des drahtlosen Links grün leuchtet. (⇒ 18)

Die Anzeigenleuchte des drahtlosen Links leuchtet rot.

• Es besteht keine Verbindung zwischen diesem Gerät und dem aktiven Subwoofer. - Prüfen Sie, ob das Hauptgerät eingeschaltet ist. - Achten Sie darauf, dass der digitale Transmitter vollständig in das Dock dieses Geräts eingesteckt ist. (⇒ 16) - Schalten Sie den aktiven Subwoofer aus und wieder ein. Sie können stattdessen auch den aktiven Subwoofer ausschalten, das Netzkabel ziehen und wieder anschließen.
• Wenden Sie sich an Ihren Händler, wenn Sie weiterhin Probleme haben.

Der Ton vom Subwoofer ist unterbrochen.

Der aktive Subwoofer sucht automatisch nach einem störungsfreien Kanal. Sollte die Störung weiterhin bestehen, versuchen Sie, die anderen drahtlosen Geräte außerhalb der Reichweite des aktiven Subwoofers aufzustellen oder rücken Sie den aktiven Subwoofer näher an diese Geräte heran. (⇒ 9)

Die Anzeigeleuchte des drahtlosen Links blinkt abwechselnd rot und grün.

Schalten Sie den Subwoofer aus, lösen Sie das Netzkabel und schließen Sie es wieder an. Wenden Sie sich an Ihren Händler, wenn das Problem erneut auftritt.

Fernbedienungscode

Wenn andere Panasonic-Produkte auf die Fernbedienung dieses Geräts reagieren, ändern Sie den Code der Fernbedienung an diesem Gerät und der Fernbedienung.

Vorbereitung

• Schalten Sie alle anderen Panasonic-Produkte aus. Schalten Sie das Gerät ein.

Ändern Sie die Fernbedienung auf Code 2:

① Richten Sie die Fernbedienung auf den Sensor der Fernbedienung dieses Geräts. ② Drücken und halten Sie [MUTE] und [BD/DVD] auf der Fernbedienung für mehr als 4 Sek. gedrückt.

A blinkt für 10 Sek., wenn der Code dieses Gerätes geändert wird.

• Ist das Gerät nach Ändern des Codes nicht mehr funktionsfähig, wiederholen Sie die Schritte ① und ②.
• Wenn Sie die Fernbedienung auf Code 1 ändern, wiederholen Sie die obigen Schritte, aber ersetzen Sie [BD/DVD] durch [TV].

Toninformationen

Kompatible Tonformate

Dieses Gerät ist mit den folgenden Formaten kompatibel:

Dolby Digital, DTS Digital Surround, 2-Kanal-LPCM und Mehrkanal-LPCM.

Technische Daten

ALLGEMEIN

Stromverbrauch:

Dieses Gerät: 30 W

Aktiver Subwoofer: 23 W

Digitaltransmitter: 1,2 W

Stromverbrauch im Standby-Modus:

Dieses Gerät: Ca. 0,4 W

Aktiver Subwoofer: Ca. 0,2 W

Stromversorgung:

Wechselspannung 220 V bis 240 V, 50 Hz

Abmessungen (B × H × T)

Dieses Gerät

(Ausgenommen hervorstehende Teile)

1018 mm × 75 mm × 44 mm

(mit Sicherheitshalter)

1018 mm × 77 mm × 52 mm

(mit Ständer (niedrig))

1018 mm × 95 mm × 75 mm

(mit Ständer (hoch))

(mit Sicherheitshalter)

ca. 2,6 kg

(mit Ständer)

ca. 2,6 kg

Aktiver Subwoofer

ca. 5,2 kg

Digitaltransmitter

ca. 0,0095 kg

Betriebstemperaturbereich:

0° C bis +40° C

Betriebsfeuchtigkeitsbereich:

20% bis 80% relative Feuchte

(keine Kondensbildung)

LAUTSPRECHERTEIL

FRONTLAUTSPRECHER (INTEGRIERT)

Typ: 2-Wege, 2-Lautsprecher-System (Bassreflex)

Woofer: 6,5 cm Konustyp × 2

Tweeter: 2,5 cm Semi-Dome-Typ × 2

AKTIVER SUBWOOFER

Typ: 1-Wege, 1-Lautsprecher-System (Bassreflex)

Woofer: 16 cm Konustyp

Frequenzbereich: 30 Hz bis 180 Hz (-16 dB)

35 Hz bis 160 Hz (-10 dB)

VERSTÄRKERTEIL

RMS-Ausgangsleistung: Dolby Digital-Modus

Frontkanäle: 60 W je Kanal (4 Ω),

1 kHz, 10% THD

Subwoofer-Kanäle: 120 W je Kanal (8 Ω),

100 Hz, 10% THD

Gesamtleistung RMS Dolby Digital Modus:

240 W

WIRELESS ABSCHNITT

Wireless-Modul

Frequenz-Bereich: 2,4 GHz bis 2,4835 GHz

Anzahl der Kanäle: 3

ANSCHLÜSSE

HDAVI Control

Dieses Gerät unterstützt die Funktion

"HDAVI Control 5".

HDMI AV-Eingang

Anschluss:

Steckverbindung mit 19 Kontaktstiften, Typ A

HDMI AV-Ausgang

Anschluss:

Steckverbindung mit 19 Kontaktstiften, Typ A

Digitale Audioeingang (nur TV)

Optischer Digitaleingang: Optischer Anschluss

Abtastfrequenz: 32 kHz, 44,1 kHz, 48 kHz

Audio-Format: LPCM, Dolby Digital,

1 Die technischen Daten können ohne Vorankündigung Änderungen unterliegen. Das Gewicht und die Abmessungen sind Nährungswerte.

2 Die harmonische Gesamtverzerrung wurde mit einem digitalen Spektrumanalysator gesemmen.

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien

Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen.

Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu ihren zuständigen Sammelpunkten.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, tragen Sie dazu bei, wertvolle Ressourcen zu schützen und mögliche negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die andernfalls durch eine unsachgemäße Abfallbehandlung entstehen könnten.

Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Für geschäftliche Nutzer in der Europäischen Union

Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich bitte für genauere Informationen an Ihren Händler oder Lieferanten.

[Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union]

Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welche die ordnungsgemäße Entsorgungsmethode ist.

Hinweis zum Batteriesymbol (unter zwei Symbolbeispiele):

Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

Sicherheitsinformationen für Kunden in der EG

Konformitätserklärung

"Panasonic Corporation" bestätigt hiermit, dass dieses Produkt den grundlegenden Anforderungen und den weiteren zutreffenden Vorgaben der Richtlinie 1999/5/EC entspricht.

Kunden können eine Kopie der Original-Konformitätserklärung zu unseren R&TTE-Produkten von unserem KE-Server herunterladen: http://www.doc.panasonic.de

Kontaktadresse des zugelassenen Vertragsbüros: Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsberglin 15, 22525 Hamburg, BRD

Dieses Produkt ist für den Einsatz in den folgenden Ländern vorgesehen:

AT, BE, BG, CH, CY, CZ, DE, DK, EE, ES, FI, FR, GR, HU, IS, IT, LT, LU, LV, MT, NL, NO, PL, PT, RO, SE, SI, SK

Das Produkt ist für den allgemeinen Bedarf vorgesehen. (Kategorie 3)

Sehr geehrter Kunde

Das offen besichtigte Objekt entspricht den Anforderungen der nachfolgend aufgeführten EU-Vorgaben und den harmonisierten Normen. Das Projekt entspricht außerdem den EU-Richtlinien.
