BEDIENUNGSANLEITUNG SC-PT470 PANASONIC

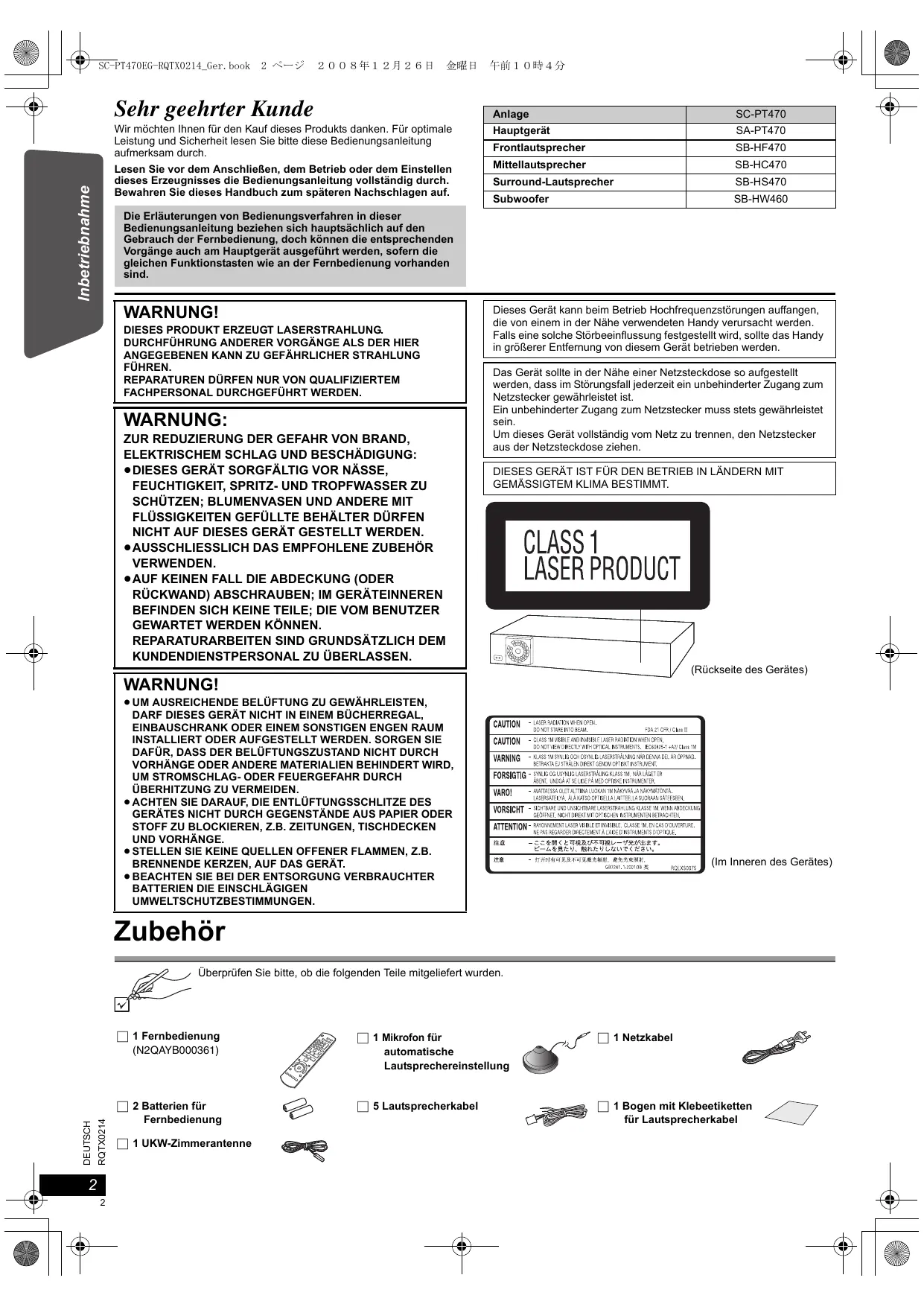

Inbetriebnahme Sehr geehrter Kunde

Anlage SC-PT470 Wir möchten Ihnen für den Kauf dieses Produkts danken. Für optimale Leistung und Sicherheit lesen Sie bitte diese Bedienungsanleitung aufmerksam durch. Hauptgerät SA-PT470 Frontlautsprecher SB-HF470 Lesen Sie vor dem Anschließen, dem Betrieb oder dem Einstellen dieses Erzeugnisses die Bedienungsanleitung vollständig durch. Bewahren Sie dieses Handbuch zum späteren Nachschlagen auf. Mittellautsprecher SB-HC470 Surround-Lautsprecher SB-HS470 Subwoofer SB-HW460 Die Erläuterungen von Bedienungsverfahren in dieser Bedienungsanleitung beziehen sich hauptsächlich auf den Gebrauch der Fernbedienung, doch können die entsprechenden Vorgänge auch am Hauptgerät ausgeführt werden, sofern die gleichen Funktionstasten wie an der Fernbedienung vorhanden sind. WARNUNG! Playing Discs DIESES PRODUKT ERZEUGT LASERSTRAHLUNG. DURCHFÜHRUNG ANDERER VORGÄNGE ALS DER HIER

FLÜSSIGKEITEN GEFÜLLTE BEHÄLTER DÜRFEN NICHT AUF DIESES GERÄT GESTELLT WERDEN.

RÜCKWAND) ABSCHRAUBEN; IM GERÄTEINNEREN

BEFINDEN SICH KEINE TEILE; DIE VOM BENUTZER GEWARTET WERDEN KÖNNEN.

REPARATURARBEITEN SIND GRUNDSÄTZLICH DEM

KUNDENDIENSTPERSONAL ZU ÜBERLASSEN. Dieses Gerät kann beim Betrieb Hochfrequenzstörungen auffangen, die von einem in der Nähe verwendeten Handy verursacht werden. Falls eine solche Störbeeinflussung festgestellt wird, sollte das Handy in größerer Entfernung von diesem Gerät betrieben werden. Das Gerät sollte in der Nähe einer Netzsteckdose so aufgestellt werden, dass im Störungsfall jederzeit ein unbehinderter Zugang zum Netzstecker gewährleistet ist. Ein unbehinderter Zugang zum Netzstecker muss stets gewährleistet sein. Um dieses Gerät vollständig vom Netz zu trennen, den Netzstecker aus der Netzsteckdose ziehen. DIESES GERÄT IST FÜR DEN BETRIEB IN LÄNDERN MIT GEMÄSSIGTEM KLIMA BESTIMMT. (Rückseite des Gerätes) WARNUNG! Reference ≥ UM AUSREICHENDE BELÜFTUNG ZU GEWÄHRLEISTEN, DARF DIESES GERÄT NICHT IN EINEM BÜCHERREGAL,

EINBAUSCHRANK ODER EINEM SONSTIGEN ENGEN RAUM

INSTALLIERT ODER AUFGESTELLT WERDEN. SORGEN SIE

DAFÜR, DASS DER BELÜFTUNGSZUSTAND NICHT DURCH VORHÄNGE ODER ANDERE MATERIALIEN BEHINDERT WIRD,

UM STROMSCHLAG- ODER FEUERGEFAHR DURCH

ÜBERHITZUNG ZU VERMEIDEN. ≥ ACHTEN SIE DARAUF, DIE ENTLÜFTUNGSSCHLITZE DES GERÄTES NICHT DURCH GEGENSTÄNDE AUS PAPIER ODER STOFF ZU BLOCKIEREN, Z.B. ZEITUNGEN, TISCHDECKEN UND VORHÄNGE. ≥ STELLEN SIE KEINE QUELLEN OFFENER FLAMMEN, Z.B. BRENNENDE KERZEN, AUF DAS GERÄT.

≥ BEACHTEN SIE BEI DER ENTSORGUNG VERBRAUCHTER

BATTERIEN DIE EINSCHLÄGIGEN

UMWELTSCHUTZBESTIMMUNGEN. (Im Inneren des Gerätes) Zubehör RQTX0214 DEUTSCH Überprüfen Sie bitte, ob die folgenden Teile mitgeliefert wurden.

∏ 1 Fernbedienung (N2QAYB000361) ∏ 1 Mikrofon für automatische Lautsprechereinstellung ∏ 1 Netzkabel ∏ 2 Batterien für Fernbedienung ∏ 5 Lautsprecherkabel ∏ 1 Bogen mit Klebeetiketten für Lautsprecherkabel ∏ 1 UKW-Zimmerantenne SC-PT470EG-RQTX0214_Ger.book 3 ページ ２００８年１２月２６日

INHALTSVERZEICHNIS Inbetriebnahme

schritt 1 Aufstellung . . . . . . . . . . . . . . . . . . . . . . . . . 5 Auswahl der Wiedergabequelle . . . . . . . . . . . . . . . . . . . 11 schritt 2 Anschlüsse. . . . . . . . . . . . . . . . . . . . . . . . . 6 Auswahl der Quelle aus dem Menü START . . . . . . . . . . . 11 Auswahl der Quelle mit der Fernbedienung . . . . . . . . . . . 12 Anschließen der Lautsprecher . . . . . . . . . . . . . .6 Anschlüsse der Radio-Antenne . . . . . . . . . . . . .6 Audio- und Video-Anschlüsse . . . . . . . . . . . . . .7 schritt 3 Anschluss der Wechselstromversorgung . . . . . . . . . . . 8 schritt 4 Vorbereitung der Fernbedienung . . . . . . . 8 schritt 5 Smart-Setup . . . . . . . . . . . . . . . . . . . . . . . 9 Ton aus allen Lautsprechern und verschiedene Klangeffekte Genuss der Surround-Klangeffekte . . . . . . . . . . . .12 Wählen des Klangmodus . . . . . . . . . . . . . . . . . . . .13 Leise-Modus Surround . . . . . . . . . . . . . . . . . . . . . .13 Manuelle Einstellung der Lautsprecherlautstärke . . . . . . . . . . . . . . . . . . . . . .13 Wiedergabe von Discs Basis-Wiedergabe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14 Benutzung der Navigationsmenüs . . . . . . . . . . . . . . . . 17 Benutzung des Hauptgeräts . . . . . . . . . . . . . . . . . . . . . . . . 14 Benutzung der Fernbedienung . . . . . . . . . . . . . . . . . . . . . . 15 Wiedergabe von Daten-Discs . . . . . . . . . . . . . . . . . . . . . . 17 Wiedergabe von RAM- und DVD-R/-RW (DVD-VR) Discs . . . . . . . . . . . . . . . . . . . . . 17 Sonstige Wiedergabemodalitäten. . . . . . . . . . . . . . . . . .16 Wiedergabe wiederholen . . . . . . . . . . . . . . . . . . . . . . . . . . 16 Programm und Random-Wiedergabe. . . . . . . . . . . . . . . . . 16 Inbetriebnahme Automatische Voreinstellung der Sender . . . . . . . . . . . . . Bestätigung der voreingestellten Kanäle . . . . . . . . . . . . . . Manuelle Sendereinstellung . . . . . . . . . . . . . . . . . . . . . . . RDS-Rundfunksendung. . . . . . . . . . . . . . . . . . . . . . . . . . . Benutzung von On-Screen-Menüs. . . . . . . . . . . . . . . . . 18 Wiedergabe von Discs Quick Start-Anleitung Einrichtung des Radios . . . . . . . . . . . . . . . . . . . . . . . . . 10 Weitere Bedienvorgänge Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 Vorsichtsmaßnahmen . . . . . . . . . . . . . . . . . . . . . . . . . . . .4 Benutzung von VIERA Link “HDAVI ControlTM” . . . . . .20 Betrieb anderer Geräte . . . . . . . . . . . . . . . . . . . . . . . . . . 22 Einmal berühren Wiedergabe . . . . . . . . . . . . . . . . . . . . . . . 20 Automatische Eingangsumschaltung . . . . . . . . . . . . . . . . . 20 Verknüpfung Abschaltung. . . . . . . . . . . . . . . . . . . . . . . . . . 20 Lautsprechersteuerung. . . . . . . . . . . . . . . . . . . . . . . . . . . . 21 VIERA Link Steuerung nur mit der Fernbedienung des Fernsehers (für “HDAVI Control 2 oder später”) . . . . . . . 21 Benutzung des iPods. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 Wiedergabe von einem USB-Gerät . . . . . . . . . . . . . . . . . . 23 Referenz Weitere Bedienvorgänge Referenz Ändern der Einstellungen des Wiedergabegeräts . . . .24 DivX-Informationen . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26 Wiedergabe von DivX-Untertiteltext . . . . . . . . . . . . . . . . . . 26 Optionen für die Installation der Lautsprecher . . . . . . .27 Discs, die wiedergegeben werden können . . . . . . . . . .28

• RQTX0214 DEUTSCH Wartung Anleitung zur Fehlerbehebung p. 30
• Technische Daten p. 32
• Glossar p. 33
• Bedienungsanleitung p. 34

Vorsichtsmaßnahmen Inbetriebnahme Aufstellung Fremdkörper Stellen Sie den Player auf einer ebenen Fläche auf, die nicht direktem Sonnenlicht, hohen Temperaturen, hoher Luftfeuchtigkeit und starken Vibrationen ausgesetzt ist. Derartige Umgebungsbedingungen können eine Beschädigung des Gehäuses und anderer Bauteile des Gerätes verursachen, wodurch seine Lebensdauer verkürzt wird. Stellen Sie keine schweren Gegenstände auf das Gerät. Spannung Verwenden Sie keine Hochspannungs-Stromquellen. Diese können das Gerät überlasten und einen Brand verursachen. Verwenden Sie keine Gleichstromquelle. Überprüfen Sie die Stromquelle sorgfältig, wenn Sie das Gerät auf einem Schiff oder an einem anderen Ort benutzen, an dem Gleichstrom verwendet wird. Playing Discs Schutz des Netzkabels Vergewissern Sie sich, dass das Netzkabel korrekt angeschlossen und unbeschädigt ist. Schlechter Anschluss und Beschädigung des Kabels können einen Brand oder elektrischen Schlag verursachen. Vermeiden Sie Ziehen, Knicken oder Belasten des Kabels mit schweren Gegenständen. Fassen Sie den Stecker beim Abziehen des Kabels an. Ziehen am Kabel kann einen elektrischen Schlag verursachen. Fassen Sie den Stecker nicht mit nassen Händen an. Es kann sonst zu einem elektrischen Schlag kommen. Lassen Sie keine Metallgegenstände in das Gerät fallen. Es kann sonst zu einem elektrischen Schlag oder einer Funktionsstörung kommen. Achten Sie darauf, dass keine Flüssigkeiten in das Gerät eindringen. Es kann sonst zu einem elektrischen Schlag oder einer Funktionsstörung kommen. Sollte dies geschehen, trennen Sie das Gerät unverzüglich vom Stromnetz, und kontaktieren Sie Ihren Händler. Sprühen Sie keine Insektensprays auf oder in das Gerät. Diese enthalten brennbare Gase, die sich beim Sprühen in das Gerät entzünden können. Wartung Versuchen Sie nicht, das Gerät selbst zu reparieren. Falls Tonstörungen auftreten, Anzeigen nicht aufleuchten, Rauch austritt, oder ein anderes Problem auftritt, das nicht in dieser Bedienungsanleitung behandelt wird, ziehen Sie das Netzkabel ab, und kontaktieren Sie Ihren Handler oder eine autorisierte Kundendienststelle. Es kann zu einem elektrischen Schlag oder einer Beschädigung des Gerätes kommen, falls das Gerät von unqualifizierten Personen repariert, zerlegt oder rekonstruiert wird. Verlängern Sie die Lebensdauer, indem Sie das Gerät von der Stromquelle trennen, wenn es längere Zeit nicht benutzt werden soll. Other Operations Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien RQTX0214 DEUTSCH Reference Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen. Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß Ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu Ihren zuständigen Sammelpunkten. Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können. Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben. Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Für geschäftliche Nutzer in der Europäischen Union Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationen bitte an Ihren Händler oder Lieferanten. [Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union] Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist. Hinweis zum Batteriesymbol (unten zwei Symbolbeispiele):

Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde. SC-PT470EG-RQTX0214_Ger.book 5 ページ ２００８年１２月２６日

Erste Schritte schritt 1 Aufstellung Inbetriebnahme Wie die Aufstellung Ihrer Lautsprecher den Bass- und Klangbereich beeinflussen kann. Bitte bedenken Sie die folgenden Punkte: ≥ Stellen Sie die Lautsprecher auf eine flache und stabile Unterlage auf. ≥ Falls die Lautsprecher zu nahe am Boden, an der Decke oder an Ecke aufgestellt werden, kann dies zu einem zu starken Bass führen. Decken Sie Wände und Fenster mit einem dicken Vorhang ab. ≥ Bitte nehmen Sie für optionale Wandhalterungen auf 27 Bezug. [[Hinweis[[ Halten Sie mit den Lautsprechern einen Abstand von zumindest 10 mm zum System ein, um eine ordnungsgemäße Lüftung zu gewährleisten. Beispiel für die Aufstellung Stellen Sie die Front-, Center- und Surround-Lautsprecher annähernd in der gleichen Entfernung von der Sitzposition auf. Die Benutzung von “Auto-Lautspr. einr.” (B 9) ist in bequemer Weg für die Erzielung des idealen Surround-Klangs mit den Lautsprechern, wenn es Ihnen nicht gelingt, Sie richtig aufzustellen. Die Winkel im Diagramm sind Näherungsangaben. Frontlautsprecher Mittellautsprecher Quick Start-Anleitung Subwoofer Aufstellung auf einem Regal oder Schrank. Die vom Lautsprecher erzeugten Vibrationen können das Bild stören, wenn der Lautsprecher direkt auf dem Fernseher aufgestellt wird. Stellen Sie den Lautsprecher rechts oder links vom Fernseher auf dem Boden oder auf einer stabilen Unterlage auf, so dass er keine Vibrationen erzeugen kann. Halten Sie einen Abstand von 30 cm zum Fernseher ein. Hauptgerät Halten Sie auf allen Seiten einen Abstand von mindestens 5 cm ein, um eine ordnungsgemäße Lüftung sowie einen guten Luftstrom um das Hauptgerät zu gewährleisten. Surround-Lautsprecher ≥Verwenden Sie nur die mitgelieferten Lautsprecher Die Verwendung anderer Lautsprecher kann zu Beschädigungen des Geräts für und die Klangqualität wird negativ beeinflusst. ≥ Sie können Ihre Lautsprecher beschädigen und Ihre Lebenszeit verringern, falls Sie das Audiosignal über einen langen Zeitraum mit hohem Pegel wiedergeben. ≥ Verringern Sie in den folgenden Fällen die Lautstärke, um Beschädigungen zu vermeiden: – wenn das Audiosignal verzerrt wiedergegeben wird; – wenn die Lautsprecher aufgrund eines Plattenspielers, Rauschen eines UKW-Senders oder kontinuierlichen Signalen eines Oszillators, einer Test-Disc oder eines elektronischen Instruments nachhallen; – beim Einstellen der Klangqualität; – beim Ein- oder Ausschalten des Geräts; Falls unregelmäßige Farben auf dem Fernseher erscheinen Der Center-Lautsprecher ist für die Aufstellung in der Nähe eines Fernsehers vorgesehen, aber bei einigen Fernsehern und SetupKombinationen kann das Bild beeinträchtigt werden. Schalten Sie in diesem Fall den Fernseher für ca. 30 Minuten aus. Die Entmagnetsierungsfunktion des Fernsehers sollte das Problem beheben. Entfernen Sie die Lautsprecher vom Fernseher, falls das Problem fortbesteht. Achtung ≥ Das Hauptgerät und die mitgelieferten Lautsprecher sind ausschließlich für die hier angegebene Aufstellungsweise vorgesehen. Anderenfalls kann es zu Beschädigungen des Verstärkers und/oder der Lautsprecher sowie zur Brandgefahr kommen. Wenden Sie sich an qualifiziertes Personal, falls es zu Beschädigungen gekommen ist oder falls Sie eine plötzliche Änderung der Performance feststellen. ≥ Versuchen Sie nicht, diese Lautsprecher mit Verfahren an der Wand aufzuhängen, die von den im vorliegenden Handbuch beschrieben verschieden sind. Achtung Berühren Sie nicht die Frontbespannung der Lautsprecher. Packen Sie sie an den Seiten. z.B. Mittellautsprecher

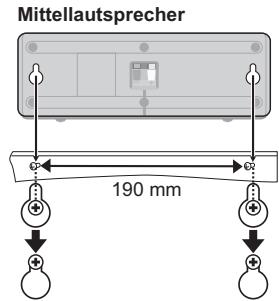

RQTX0214 DEUTSCH Anmerkungen zur Benutzung der Lautsprecher

Anschlüsse Schalten Sie das gesamte Gerät vor dem Anschließen aus und lesen Sie die entsprechende Betriebsanleitung. Schließen Sie die nicht Stromversorgung an, bis alle anderen Anschlussarbeiten abgeschlossen worden sind.

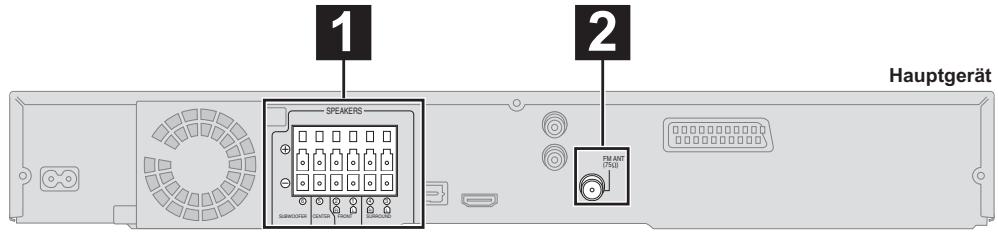

Hauptgerät SPEAKERS FM ANT (75 )

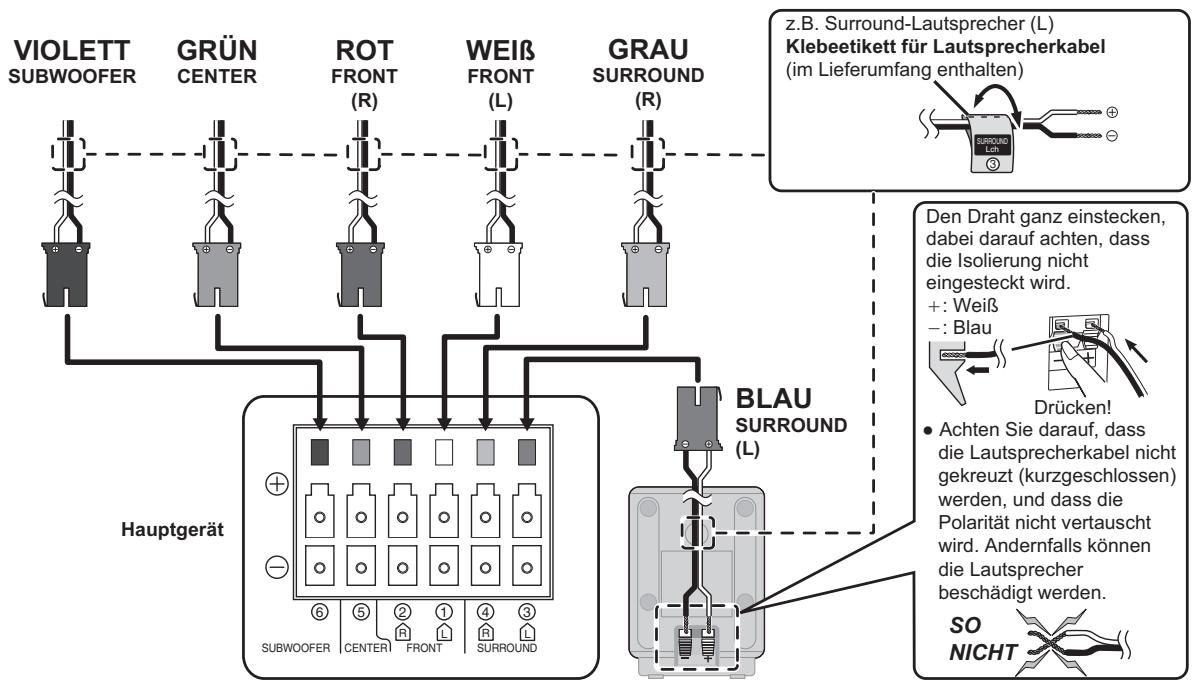

SURROUND 1 Anschließen der Lautsprecher Quick Start-Anleitung Beispiel für die Aufstellung Beachten Sie beim Aufstellen der Lautsprecher den Lautsprechertyp und den Farbe der Steckverbindung. Verbinden Sie die Kontakte mit der gleichen Farbe. Die Verwendung der Aufkleber der Lautsprecherkabel vereinfacht das Anschließen der Kabel. VIOLETT GRÜN ROT WEIß GRAU SUBWOOFER CENTER FRONT (R) FRONT (L) SURROUND (R) z.B. Surround-Lautsprecher (L) Klebeetikett für Lautsprecherkabel (im Lieferumfang enthalten) SURROUND Lch

Den Draht ganz einstecken, dabei darauf achten, dass die Isolierung nicht eingesteckt wird. : Weiß : Blau BLAU SURROUND (L) Hauptgerät

Drücken! ● Achten Sie darauf, dass die Lautsprecherkabel nicht gekreuzt (kurzgeschlossen) werden, und dass die Polarität nicht vertauscht wird. Andernfalls können die Lautsprecher beschädigt werden.

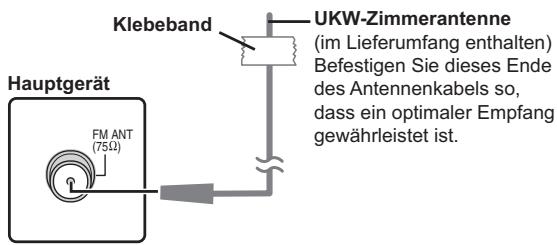

SURROUND 2 Anschlüsse der Radio-Antenne Verwendung einer Innenantenne Verwendung einer Außenantenne (optional) Verwenden Sie eine Außenantenne, falls der UKW-Radioempfang schlecht ist. ≥ Klemmen Sie die Antenne ab, wenn das Gerät nicht benutzt wird. ≥ Benutzen Sie die Außenantenne nicht während eines Gewitters. Klebeband Hauptgerät FM ANT (75 ) UKW-Zimmerantenne (im Lieferumfang enthalten) Befestigen Sie dieses Ende des Antennenkabels so, dass ein optimaler Empfang gewährleistet ist. Hauptgerät FM ANT (75 ) RQTX0214 DEUTSCH 75 Koaxialkabel (nicht im Lieferumfang enthalten)

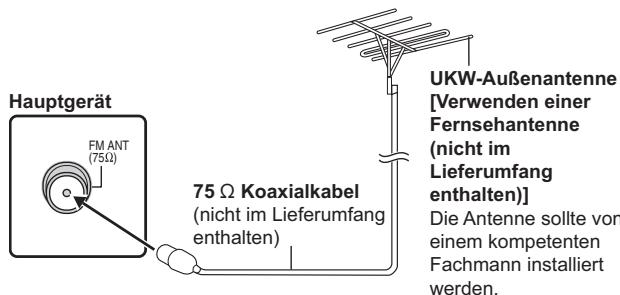

UKW-Außenantenne [Verwenden einer Fernsehantenne (nicht im Lieferumfang enthalten)] Die Antenne sollte von einem kompetenten Fachmann installiert werden. SC-PT470EG-RQTX0214_Ger.book 7 ページ ２００８年１２月２６日

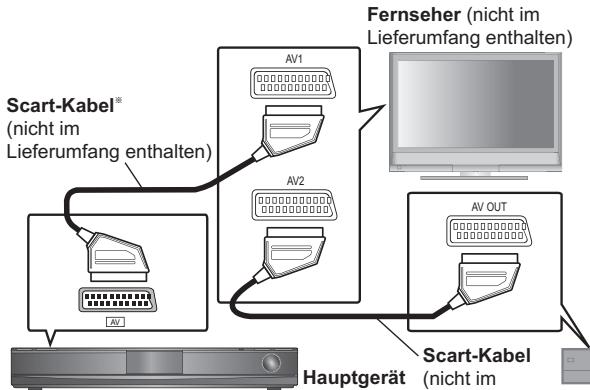

3 Audio- und Video-Anschlüsse Beispiel für das Basis-Setup

Fernseher (nicht im Lieferumfang enthalten) AV1

Dieser Anschluss gestattet es auch, das Audiosignal des Fernsehers über Ihr Home-Theater-System wiederzugeben (B 12, Auswahl der Quelle mit der Fernbedienung). Wählen Sie den geeigneten Audio-Ausgang (z.B. Monitor) am Fernseher aus. AV2 AV OUT Quick Start-Anleitung Zur Verbesserung der Bildqualität können Sie den Videosignal-Ausgang vom Anschluss SCART (AV) ändern, um ihn an den Typ des verwendeten Fernsehers anzupassen. ≥ Wählen Sie “S-VIDEO”, “RGB 1” oder “RGB 2” aus “VIDEOAUSG SCART” in VIDEO Menü (B 25) aus. ≥ Wenn sowohl das HDMI-Kabel, als auch das Scart-Kabel angeschlossen sind, ist keine RGB-Ausgabe am SCART (AV)Anschluss vorhanden. Scart-Kabel (nicht im Lieferumfang enthalten)

Set-Top-Box (STB) oder Videokassettenrecorder (nicht im Lieferumfang enthalten) Scart-Kabel Hauptgerät (nicht im Lieferumfang enthalten) Sonstige Video-Anschlüsse Anschluss TV Erforderliches Kabel (nicht im Lieferumfang enthalten) Anschluss Hauptgerät [\\\\\\\\\\\HDMI\\\\\\\\\\\] HDMI-Kabel Dieser Anschluss gewährleistet die beste Bildqualität. ≥ Stellen Sie “VIDEOPRIORITÄT” auf “EIN” ein (B 25, HDMI Menü). ≥ Stellen Sie “VIDEOFORMAT” in Menü 4 (HDMI) (B 19) ein. AV IN [[Hinweis[[ Bei mehr als einem HDMI-Anschluss, siehe Bedienungsanleitu ng des Fernsehers, um festzulegen, welcher Anschluss verwendet werden soll. Eigenschaften [[Hinweis[[ ≥ Nicht-HDMI-konforme Kabel können nicht verwendet werden. ≥ Wir empfehlen die Verwendung von HDMI-Kabeln von Panasonic. Empfohlene Artikelnummer: RP-CDHG15 (1,5 m), RP-CDHG30 (3,0 m), RP-CDHG50 (5,0 m), usw. VIERA Link “HDAVI Control” Falls Ihr Panasonic-Fernseher VIERA Link-kompatibel ist, können Sie Ihren Fernseher mit den Operationen des HomeTheater-Systems synchronisieren und umgekehrt (B 20, Benutzung von VIERA Link “HDAVI ControlTM”). ≥ Stellen Sie eine zusätzliche Audio-Verbindung (B unten) her, wenn Sie die Funktion VIERA Link “HDAVI Control” benutzen. [[Hinweis[[ ≥ Stellen Sie keine Video-Verbindungen über Videokassettenrecorder her. Aufgrund der Kopierschutzfunktion ist es möglich, dass das Bild nicht ordnungsgemäß angezeigt wird. ≥ Es ist nur eine Video-Verbindung erforderlich. Wählen Sie in Abhängigkeit von Ihrem Fernseher eine der vorausgehenden Video-Verbindungen aus. Sonstige Audio-Anschlüsse Anschluss Fernseher oder externes Gerät Erforderliches Kabel (nicht im Lieferumfang enthalten) ≥ Beim Anschließen nicht stark biegen. OPTICAL OUT Anschluss Hauptgerät [\\\\\\OPTICAL\IN\\\\\\] Digitales optisches Audiokabel OPTICAL

AUDIO OUT Audiokabel [\\\\\\\\\\\AUX\\\\\\\\\\\]

Eigenschaften Dies ist die bevorzugte Verbindung für die beste Klangqualität und echten Surround-Klang. Dieses Gerät kann die Surroundsignale decodieren, die von Ihrem Fernseher, über Kabel oder über STB-Satellit empfangen werden. Bitten nehmen Sie für die Einstellungen, die für die Ausgabe der digitalen Audio-Ausgabe auf Ihrem Home-Theater-System erforderlich sind, auf die Bedienungsanleitungen des Fernsehers, des Kabelanschlusses oder des STB- Satellitenempfangs Bezug. Mit dieser Verbindung können nur Dolby Digital und PCM wiedergegeben werden. ≥ Nehmen Sie nach der Herstellung der Verbindung die Einstellungen für die Anpassung des Audiosignals Ihres digitalen Geräts vor (B 12). Dieser Anschluss gestattet die Wiedergabe des Audiosignals Ihres Fernsehers, der STB des Videokassettenrecorders über Ihre HomeTheater-System (B 12, Auswahl der Quelle mit der Fernbedienung).

AUX [[Hinweis[[ Bei verschiedenen Tonquellen (wie Blu-Ray Player, DVD-Rekorder, VCR, usw.) müssen diese mit den verfügbaren Eingängen des Fernsehers verbunden werden und der Ausgang des Fernsehers sollte mit dem AUX oder OPTICAL IN Anschluss des Geräts verbunden werden. RQTX0214 DEUTSCH

SC-PT470EG-RQTX0214_Ger.book schritt 3 8 ページ ２００８年１２月２６日 Hauptgerät AC IN Netzkabel (im Lieferumfang enthalten) Quick Start-Anleitung schritt 4 Hineindrücken und herausnehmen. R6/LR6, AA Setzen Sie die Abdeckung wieder ein. VORSICHT Explosionsgefahr bei Verwendung falscher Batterien. Nur durch Batterien desselben oder eines vom Hersteller empfohlenen gleichwertigen Typs austauschen. Verbrauchte Batterien gemäß Herstelleranweisungen entsorgen. RQTX0214 ≥ Verwenden Sie Alkali- oder Manganbatterien. ≥ Verbrauchte Batterien sachgerecht entsorgen. ≥ Keiner Hitze oder Feuereinwirkung aussetzen. ≥ Die Batterien nicht über längere Zeit bei geschlossenen Türen und Fenstern im Fahrzeug im direkten Sonnenlicht liegen lassen. DEUTSCH [[Hinweis[[ Das mitgelieferte Netzkabel ist ausschließlich für das Anschließen des Hauptgeräts bestimmt. Verwenden Sie es nicht für andere Geräte. Verwenden Sie außerdem keine anderen Kabel für das Hauptgerät. Vermeiden: Legen Sie die Batterien in der richtigen Polarität ( und ) in die Fernbedienung ein.

Energieeinsparung Auch im Standby-Modus verbraucht das Gerät eine geringe Menge Strom (ca. 0,2 W). Trennen Sie daher den Netzstecker von der Netzsteckdose, um Energie zu sparen, wenn das Gerät längere Zeit nicht benutzt wird. Nach dem Wiedereinstecken des Hauptgeräts müssen Sie einige Speicherinhalte neu eingeben. Vorbereitung der Fernbedienung Batterien

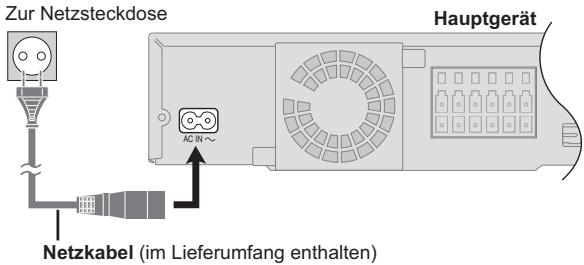

Anschluss der Wechselstromversorgung Zur Netzsteckdose Inbetriebnahme

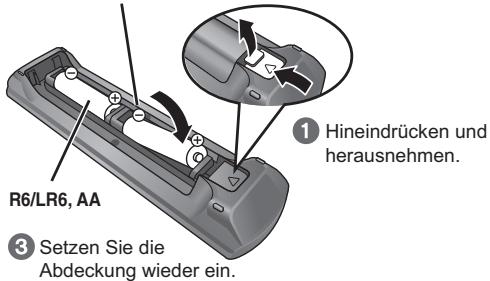

≥ mischen von alten und neuen Batterien. ≥ gleichzeitige Verwendung unterschiedlicher Batterietypen. ≥ zerlegen oder Kurzschließen. ≥ versuchen, Alkali- oder Manganbatterie nachzuladen. ≥ batterien verwenden, deren Ummantelung beschädigt ist. Eine falsche Behandlung der Batterien kann zum Austreten von Elektrolytflüssigkeit führen, die schwere Beschädigungen der Fernbedienung verursachen kann. Entfernen Sie die Batterien aus der Fernbedienung, falls sie für einen längeren Zeitraum nicht benutzt wird. Lagern Sie die Batterie an einem kühlen, dunklen Ort. Benutzung Richten Sie die Fernbedienung auf den Signalsensor (B 35), vermeiden Sie Hindernisse und halten Sie einen max. Abstand von 7 m von der Front des Geräts ein. SC-PT470EG-RQTX0214_Ger.book ２００８年１２月２６日

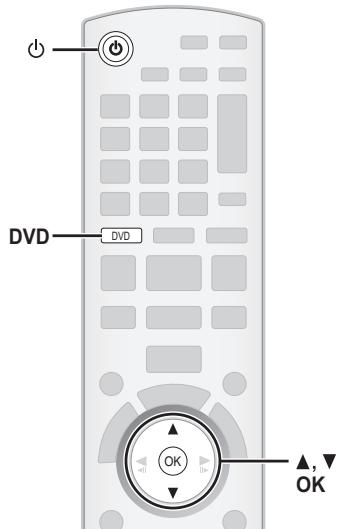

Smart-Setup Die Bildschirmanzeige Smart setup unterstützt Sie bei den erforderlichen Einstellungen. Vorbereitung Schalten Sie Ihren Fernseher ein und wählen Sie die geeignet Video-Eingangsmodalität aus (z.B. VIDEO 1, AV 1, HDMI usw.), um die Verbindungen an dieses Gerät anzupassen. ≥ Bitte nehmen Sie zur Änderung der VideoEingangsmodalität Ihres Fernsehers auf die entsprechende Bedienungsanleitung Bezug. ≥ Diese Fernbedienung ist zur Steuerung einiger grundlegender TV-Funktionen geeignet (B 34). Smart-Setup-Einstellungen ≥Language Inbetriebnahme schritt 5 9 ページ Wählen Sie die für die Menü-Anzeige verwendete Sprache aus. ≥TV-bildformat Wählen Sie das Aussehen zur Anpassung Ihres Fernsehers aus. ≥Lautsprecher-Prüf. Hören Sie die Lautsprecherausgabe ab, um die Lautsprecheranschlüsse zu überprüfen. ≥Auto-Lautspr. einr. Automatische Einstellung der Lautsprecherlautstärke. (B unten) ≥Lautsprecher-Ausg. Nehmen Sie die Surround-Klang-Einstellungen für die Lautsprecherausgabe vor. ≥TV-toneingang DVD [[Hinweis[[ ≥ Falls dieses Gerät an einen “HDAVI Control 3 oder später” kompatiblen Fernseher über HDMI-Kabel angeschlossen ist, werden das Menü Sprache und die Information TV-Aussehen via VIERA Link gesucht. ≥ Falls dieses Gerät an einen “HDAVI Control 2”-kompatiblen Fernseher über HDMI-Kabel angeschlossen ist, werden das Menü Sprache und die Information TV-Aussehen via VIERA Link gesucht. ≥ Die Einstellungen in Smart Setup können auch in den Anfangseinstellungen geändert werden [z.B. Sprache, TV Erscheinung, Lautstärke Lautsprecher und TV Audio (B 24)]. DVD

Schalten Sie das Gerät ein. ≥ Überspringen Sie Schritt 2 und 3, wenn die Bildschirmanzeige Smart-Setup automatisch erscheint.

DVD SMART SETUP Quick Start-Anleitung Wählen Sie die Audio-Eingabeverbindung Ihres Fernsehers aus. Für die AUX-Verbindung (B 7): Wählen Sie “AUX” aus. Für die OPTICAL IN-Verbindung (B 7): Wählen Sie “DIGITAL IN” aus. Dies ist die TV-toneingang-Einstellung für VIERA Link “HDAVI Control”. (B 20) Wählen Sie “DVD/CD” aus. Anzeige von SmartSetup. ∫ Automatische Einstellung der Lautsprecherlautstärke: Automatisches Lautsprecher-Setup Die Lautstärkeeinstellungen der Lautsprecher können zur Anpassung an die Hörbedingungen Ihres Raums optimiert werden, so dass Sie in den Genuss des idealen Surround-Klangerlebnisses kommen. Sorgen Sie dafür, dass es im Raum während der automatischen Einrichtung der Lautsprecher möglichst leise ist. Laute Stimmen, Geräusche von Klimaanlagen oder starker Wind können zu falschen Einstellungen führen. Die Lautsprecher geben während der Einrichtung lautet Testsignale aus. ≥ Positionieren Sie das Mikrofon für die automatische Einrichtung der Lautsprecher in der tatsächlichen Sitzposition. (Auf Höhe der Ohren beim Sitzen.) ≥ Das Testsignal wird von jedem Lautsprecher ausgegeben. SETUP MIC (nur Hauptgerät) Smart setup Would you like to start smart setup? Yes

Wählen Sie “Yes” aus.

Befolgen Sie die Meldungen und nehmen Sie die Einstellungen vor. (B rechts, Smart-SetupEinstellungen)

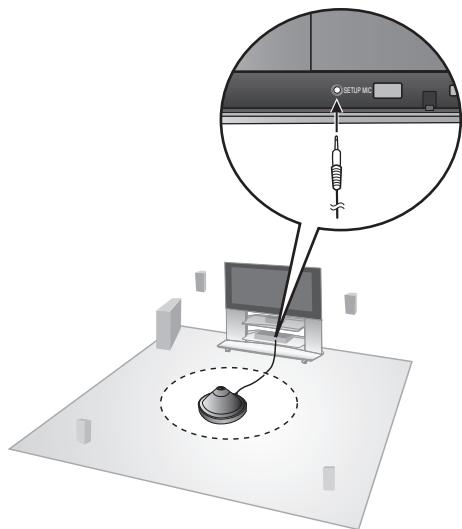

[[Hinweis[[ Die automatische Lautsprechereinrichtung kann nur über Smart-Setup ausgeführt werden. RQTX0214 DEUTSCH

Einrichtung des Radios Inbetriebnahme Bestätigung der voreingestellten Kanäle PLAY MODE

Wählen Sie “FM” aus. RADIO EXT-IN

≥ Hauptgerät: Drücken Sie [SELECTOR].

≥ Zum Auswählen einer zweistelligen Ziffer z.B. 12: [S10] B [1] B [2] Drücken Sie alternativ [X, W]. ≥ Hauptgerät: Drücken Sie [-TUNE MODE] zur Auswahl von “PRESET” auf dem Display, und drücken Sie dann [X TUNE W] für die Auswahl des Kanals. Wenn ein FM-Stereosender empfangen wird, leuchtet “ST” auf dem Display auf.

Auswahl eines Kanals. MENU MENU Weitere Bedienvorgänge

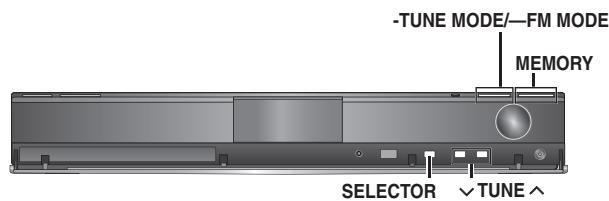

Wählen Sie “FM” aus. ≥ Hauptgerät: Drücken Sie [SELECTOR]. Bei jedem Drücken der Taste: LOWEST (Werksvoreinstellung): Zum Beginnen der automatischen Voreinstellung mit der niedrigsten Frequenz. CURRENT: Zum Beginnen der automatischen Voreinstellung mit der aktuellen Frequenz.§ Bitte nehmen Sie zum Ändern der Frequenz auf “Manuelle Sendereinstellung” Bezug (B rechts). Lassen Sie die Taste los, wenn “FM AUTO” angezeigt wird. (drücken und gedrückt halten) ≥ Hauptgerät: Drücken Sie [MEMORY] und halten Sie die Taste gedrückt. RQTX0214 Der Tuner beginnt mit der Voreinstellung aller Kanäle, die er empfangen kann, in aufsteigenden Reihenfolge. DEUTSCH MONO TUNE Automatische Voreinstellung der Sender

Bei zu starkem Rauschen Drücken und halten Sie [PLAY MODE] (Hauptgerät: [—FM MODE]) um “MONO” anzuzeigen. Es können bis zu 30 Sender eingestellt werden.

≥ Die FM-Einstellung wird ebenfalls auf dem Fernseher angezeigt. ≥ “SET OK” wird angezeigt, wenn die Sender eingestellt worden sind, und das Radio stellt sich auf den zuletzt voreingestellten Sender ein. ≥ “ERROR” wird angezeigt, wenn die automatische Voreinstellung nicht erfolgreich ist. Stellen Sie die Kanäle von Hand ein (B 11). Drücken und halten Sie die Taste erneut, um die Modalität zu verlassen. ≥ Die Modalität wird auch verlassen, wenn Sie die Frequenz ändern. Manuelle Sendereinstellung

RADIO EXT-IN SEARCH SEARCH Wählen Sie “FM” aus. ≥ Hauptgerät: Drücken Sie [SELECTOR]. Wählen Sie die Frequenz aus. ≥ Hauptgerät: Drücken Sie [-TUNE MODE] zur Auswahl von “MANUAL” auf dem Display, und drücken Sie dann [X TUNE W] für die Auswahl der Frequenz. ≥ Zum Starten der automatischen Sendersuche: drücken und halten Sie [6, 5] (Hauptgerät: [X TUNE W]), bis das Durchlaufen der Frequenzen beginnt. Die Sendersuche endet, wenn ein Sender gefunden wird. 11 ページ ２００８年１２月２６日

Manuelle Voreinstellung der Sender

PTY-Anzeigen Drücken Sie alternativ [X, W], und drücken Sie dann [OK]. Hauptgerät: 1 Beim Hören eines Radiosenders Drücken Sie zwei Mal [MEMORY]. 2 Während eine Kanalnummer auf der Anzeige aufblinkt Drücken Sie [X TUNE W], und drücken Sie dann [MEMORY]. Ein zuvor abgespeicherter Sender wird überschrieben, wenn ein anderer Sender auf dem gleichen Kanal gespeichert wird. NEWS VARIED FINANCE COUNTRY AFFAIRS POP M CHILDREN NATIONAL INFO ROCK M SOCIAL A OLDIES SPORT M-O-R- M§ RELIGION FOLK M EDUCATE LIGHT M PHONE IN DOCUMENT DRAMA CLASSICS TRAVEL TEST CULTURE OTHER M LEISURE ALARM SCIENCE WEATHER JAZZ “M-O-R- M”=“Middle of the road”-Musik

[[Hinweis[[ Es ist möglich, dass RDS nicht angezeigt wird, falls der Empfang schlecht ist. Auswahl der Wiedergabequelle Wenn “Eingangswahl” ausgewählt ist Sie können die gewünschte Quelle auch aus dem Menü auswählen. ≥ DVD/CD (B 9), FM (B 10), AV (B 12), AUX§ (B 12), DIGITAL IN§ (B 12), USB (B 23), iPod (B 22) “(TV)” erscheint neben “AUX” oder “DIGITAL IN” und zeigt die AudioEinstellung des Fernsehers für VIERA Link “HDAVI Control” (B 20) an. START Wenn “Sound” ausgewählt ist START Sie können die Einstellungen der Klangqualität auswählen (B 13, Equalizer). Wenn eine Disc eingelegt oder ein USB-Gerät angeschlossen wird, können Sie über das START-Menü auch auf Wiedergabe oder Menüs zugreifen. z.B. [DVD-V]

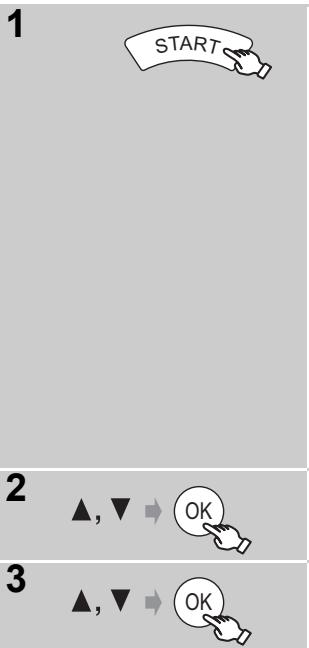

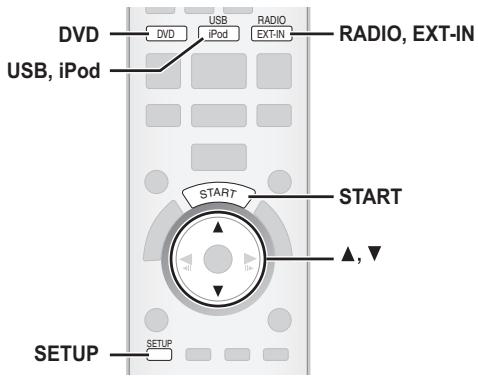

Auswahl der Quelle aus dem Menü START Sie können die Klangeffekte, die gewünschte Quelle oder den Zugang zu Wiedergabe/Menüs unter Verwendung des Menüs START auswählen.

START Zeigt das Menü START an. Dieses Gerät wird automatisch eingeschaltet. (Der Fernseher wird auch eingeschaltet, wenn VIERA Link “HDAVI Control” benutzt wird. Dies funktioniert nur in der Modalität “DVD/CD”, “USB” oder “IPOD” ohne eingelegte Disc oder angeschlossenes Gerät.) z.B. DVD/CD Heimkino Eingangswahl Sound DVD/CD Disc wiedergeben TOP MENU (DVD) MENU (DVD) Eingangswahl Sound Heimkino Wiedergabe/ Menüaufruf Wiedergabe von Discs Bei jedem Drücken der Taste: PS: Programmservice PTY: Programmtyp FREQ: Anzeige der Frequenz Weitere Bedienvorgänge Das Gerät kann die vom Radiodatensystem (RDS) gesendeten Textdaten anzeigen, die in einigen Bereich verfügbar sind. Falls der Sender, den Sie hören, RDS-Signale sendet, leuchtet “RDS” auf dem Display auf. Beim Hören eines Radiosenders Drücken Sie [FUNCTIONS], um die Textdaten anzuzeigen. Inbetriebnahme RDS-Rundfunksendung Es können bis zu 30 Sender eingestellt werden. 1 Beim Hören eines Radiosenders Drücken Sie [OK]. 2 Während die Frequenz auf der Anzeige aufblinkt Drücken Sie die nummerierten Tasten, um einen Kanal auszuwählen. ≥ Zum Auswählen einer zweistelligen Ziffer z.B. 12: [S10] B [1] B [2] Referenz SC-PT470EG-RQTX0214_Ger.book

ZURÜCK Wenn das On-Screen-Bedienfeld erscheint z.B. [DVD-V] (wenn “Disc wiedergeben” im Menü START ausgewählt wurde) Sie können die Wiedergabe mit den angegebenen Bedienelementen steuern. (Fortsetzung auf der nächsten Seite)

Wählen Sie eine Position.

≥ Drücken Sie zum Verlassen [START]. Nehmen Sie die Einstellung vor. RQTX0214 DEUTSCH

Auswahl der Wiedergabequelle (Fortsetzung) DVD DVD USB iPod RADIO EXT-IN RADIO, EXT-IN Inbetriebnahme USB, iPod START Wiedergabe von Discs RADIO EXT-IN DVD/CD (B 9) Bei jedem Drücken der Taste: FM (B 10) AV: Für Audio-Eingabe über den SCART (AV)Anschluss. AUX§: Für Audio-Eingabe über den AUXAnschluss. D-IN§: Für Audio-Eingabe über den OPTICAL IN-Anschluss. (B rechts)

Weitere Bedienvorgänge Wählen zur Anpassung des Typs des Audiosignals vom Anschluss OPTICAL IN am Hauptgerät. 1 In der Modalität “D-IN” Drücken Sie [SETUP], um “MAIN/SAP”, “DRC” oder “PCM FIX” auszuwählen. 2 Während die ausgewählte Modalität angezeigt wird Drücken Sie [3, 4], um die Einstellung vorzunehmen. Auswahl der Quelle mit der Fernbedienung DVD USB iPod Vornehmen der Einstellungen für den digitalen Audio-Eingang START SETUP SETUP Drücken Sie [SELECTOR] auf dem Hauptgerät, um die Quelle vom Hauptgerät zu wählen. (B 35) [[Hinweis[[ Überprüfen Sie die Audio-Verbindung am Anschluss SCART (AV), AUX oder OPTICAL IN am Hauptgerät, wenn Sie die entsprechenden Quellen auswählen (B 7). Verringern Sie die Lautstärke des Fernsehers auf das Minimum und stellen Sie dann die Lautstärke des Hauptgeräts ein. “(TV)” erscheint neben “AUX” oder “D-IN” und zeigt die Audio-Einstellung des Fernsehers für VIERA Link “HDAVI Control” (B 20) an. USB (B 23) iPod (B 22) MAIN/SAP-Modalität (Funktioniert nur mit Dolby Dual Mono): MAIN, SAP§, MAIN+SAP§ (Stereo-Audio) “SAP” = Sekundäres Audioprogramm Dynamic Range Compression DRC ON: Einstellung für klaren Klang, auch wenn die Lautstärke niedrig ist, durch Kompression des niedrigsten und des höchsten Frequenzbereiches. Besonders geeignet für den späten Abend. (Funktioniert nur mit Dolby Digital) DRC OFF: Der gesamte Dynamikbereich des Signals wird wiedergegeben. PCM FIX Modalität PCM ON: Wählen beim ausschließlichen Empfangen von PCMSignalen. PCM OFF: Wählen beim Empfangen von Dolby Digital- und PCMSignalen. (Wählen Sie beim Empfangen von echtem 5.1-channel-SurroundAudiosignalen “PCM OFF”.) [[Hinweis[[ ≥ Audiosignale, die über den Anschluss OPTICAL IN eingehen, werden nicht über den HDMI-Anschluss ausgegeben. ≥ Die unterstrichenen Positionen in der vorausgehenden Tabelle sind Werkseinstellungen. Ton aus allen Lautsprechern und verschiedene Klangeffekte Referenz Genuss der Surround-Klangeffekte VOL

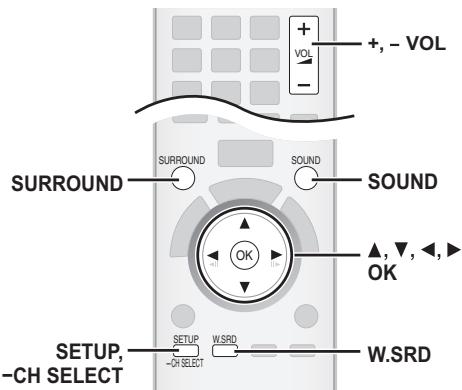

SETUP, −CH SELECT SETUP -CH SELECT W.SRD W.SRD ≥ Es ist möglich, dass die folgenden Klangeffekte bei einigen Quellen oder bei der Benutzung von Kopfhörern nicht verfügbar sind oder keine Auswirkung haben (B 35). ≥ Wenn diese Klangeffekte mit einigen Quellen verwendet werden, ist es möglich, dass Sie eine Verringerung der Klangqualität feststellen. Schalten Sie in diesem Fall die Klangeffekte ab. DEUTSCH RQTX0214 Während “MANUAL” angezeigt wird

Die SURROUND OUTPUT-Anzeige auf dem Hauptgerät leuchtet auf, wenn der SurroundKlangeffekt vorhanden ist. Bei jedem Drücken der Taste: STANDARD: Das Audiosignal wird wie aufgenommen/ codiert ausgegeben. Die Ausgabe der Lautsprecher ist von der Quelle abhängig. MULTI-CH: Sie können das Audiosignale von den FrontLautsprechern sowie von den SurroundLautsprechern genießen, auch wenn Sie ein 2Kanal-Audiosignal oder ein Audiosignal ohne Surround-Klang wiedergeben. MANUAL: (B unten) Auswahl anderer SurroundModalitäten. Bei jedem Drücken von [2, 1]: PLII MOVIE§ Geeignet für Movie-Software, aufgezeichnet in Dolby Surround. (mit Ausnahme von [DivX]) PLII MUSIC§ Fügt 5.1-Channel-Effekte zu Stereoquellen hinzu. (mit Ausnahme von [DivX]) S.SRND Sie können das Audiosignal mit Stereoquellen aus allen Lautsprechern genießen. (Die Surround-Ausgabe erfolgt in mono.) STEREO Das Audiosignale wird für alle Quellen nur von den Front-Lautsprechern und vom Subwoofer ausgegeben. “ÎPLII” leuchtet auf dem Display des Hauptgeräts auf, wenn ein Effekt vorhanden ist. Wählen des Klangmodus

SOUND die 2 Während ausgewählte Wählen Sie eine Klangmodalität aus. Bei jedem Drücken der Taste: EQ: Equalizer SUBW LVL: Subwoofer-Lautstärke C.FOCUS: Center Focus Manuelle Einstellung der Lautsprecherlautstärke Vorbereitung ≥ Schalten Sie zum Anzeigen des Bilds den Fernseher ein und wählen Sie die entsprechende Video-Eingangsmodalität aus. ≥ Drücken Sie [r, s VOL] zum Einstellen der Lautstärke auf die normale Hörlautstärke. ≥ Wählen Sie “TESTTON” aus “LAUTSPR. -EINST.” in AUDIO Menü (B 25) aus.

Aufrufen der Modalität Testton.

Bitte nehmen Sie für weitergehende Modalität angezeigt Informationen zur Einstellung der einzelnen wird Klangeffekte auf die folgenden Angaben Bezug. Subwoofer-Lautstärke Sie können den Bassanteil einstellen. Das Gerät nimmt in Abhängigkeit von der Wiedergabequelle automatisch die geeignetste Einstellung vor. SUB W 1 ,# SUB W 2 ,# SUB W 3 ,# SUB W 4 ^------------------------------------------------------------------------------J ≥ Die von Ihnen vorgenommene Einstellung wird abgespeichert und immer aufgerufen, wenn Sie den gleichen Quellentyp wiedergeben. Center Focus (Hat Auswirkung bei der Wiedergabe von Audiosignalen, die Center-Kanal-Audiosignale enthalten, oder wenn “ÎPLII” auf dem Display des Hauptgeräts aufleuchtet.) Sie können das Audiosignal aus dem Center-Lautsprecher so einstellen, dass es aus dem Fernseher zu kommen scheint. C.FOCUS ON,------.C.FOCUS OFF Leise-Modus Surround Mit Ausnahme von [DivX] Sie können den Surround-Effekt für 5.1-Kanalton in geringer Lautstärke verbessern. (Nützlich für nächtliches Sehen.) W.SRD ≥ “(( ))” leuchtet auf, wenn eine Effekt vorhanden ist. Bei jedem Drücken der Taste:

LAUTSPRECHER LINKS MITTE RECHTS SURROUND RECHTS SURROUND LINKS Vornehmen der Einstellungen. Equalizer Sie können die Einstellungen der Klangqualität auswählen. Bei jedem Drücken von [2, 1]: HEAVY: Verleiht Rock mehr Kraft. CLEAR: Führt zu klareren hohen Tönen. SOFT: Für Hintergrundmusik. FLAT: Löschen (es wird kein Effekt angewendet). z.B. EINSTEL. ZURÜCK TRIMMREGLER 0dB 0dB 0dB BEENDEN : SETUP Der Testton wird für jeden Kanal in der folgenden Reihenfolge ausgegeben. LINKS, MITTE, RECHTS,

Inbetriebnahme ≥ PLII MOVIE ≥ PLII MUSIC ≥ S.SRND

Einstellung der Lautsprecherlautstärke für alle einzelne Lautsprecher. (MITTE,

SURROUND RECHTS, SURROUND

LINKS) Wiedergabe von Discs Empfohlene Modi zum Genuss von TV-Audio oder Stereoquellen aus allen Lautsprechern:

`6 dB bis i6 dB (Werksvoreinstellung: 0 dB) ≥ Drücken Sie zum Verlassen der Anzeige [SETUP]. Zum Einstellen der Lautsprecherlautstärke während der Wiedergabe (Hat Auswirkung bei der Wiedergabe von 5.1-Kanal-Audiosignalen oder wenn “ÎPLII” aufleuchtet.) 1 Drücken und halten Sie [—CH SELECT] für die Auswahl des Lautsprechers. Drücken Sie [—CH SELECT], während der Lautsprecherkanal angezeigt wird. L# C# R# RS# LS# SW ^---------------------------------------------} ≥ Sie können SW (Subwoofer) nur einstellen, falls die Disc einen Subwoofer-Kanal aufweist und “ÎPLII” nicht aufleuchtet. ≥ “S” erscheint auf dem Display des Hauptgeräts, wenn Sie “S.SRND” (B 12, Genuss der Surround-Klangeffekte) ausgewählt haben. In diesem Fall können Sie Lautstärke der beiden SurroundLautsprecher unter Verwendung von [3, 4] einstellen. S: `6 dB bis i6 dB 2 Drücken Sie [3] (Anheben) oder [4] (Absenken), um die Lautsprecherlautstärke für jeden einzelnen Lautsprecher einzustellen. C, RS, LS, SW: `6 dB bis i6 dB (L, R: nur die Balance kann eingestellt werden.) Weitere Bedienvorgänge ２００８年１２月２６日 Referenz 13 ページ Drücken Sie zum Einstellen der Balance der Front-Lautsprecher [2, 1], während “L” oder “R” ausgewählt ist. RQTX0214 DEUTSCH SC-PT470EG-RQTX0214_Ger.book

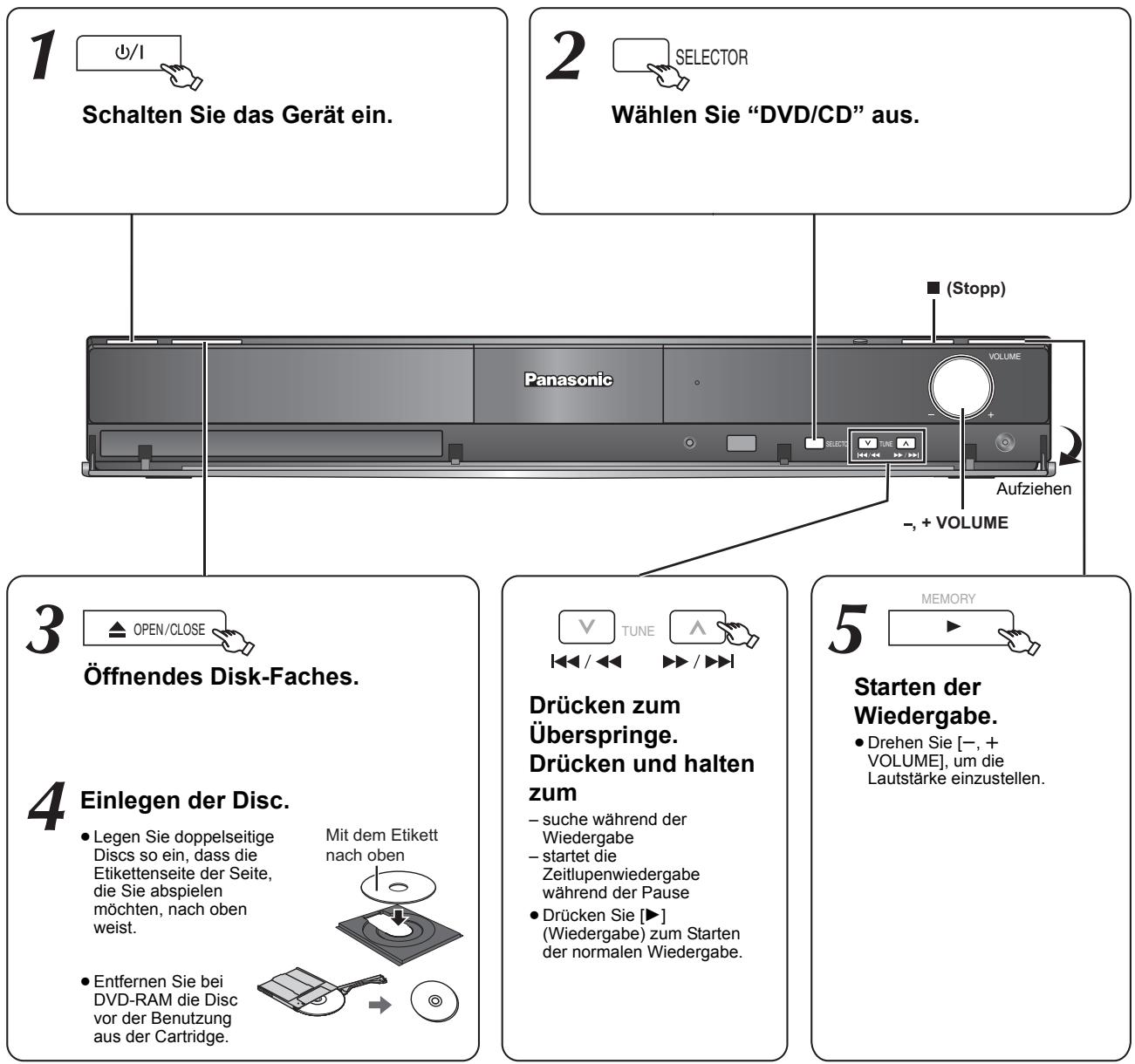

Basis-Wiedergabe Inbetriebnahme Bitte nehmen Sie auf Fehlerbehebung (B 30 bis 32) Bezug, falls Sie Probleme mit diesem Gerät haben Vorbereitung Schalten Sie zum Anzeigen des Bilds Ihren Fernseher ein und ändern Sie die Video-Eingangsmodalität (z.B. VIDEO 1, AV 1, HDMI usw.) zur Anpassung an die Verbindungen dieses Geräts. Benutzung des Hauptgeräts

Wählen Sie “DVD/CD” aus. Wiedergabe von Discs Schalten Sie das Gerät ein. SELECTOR (Stopp) VOLUME Referenz Weitere Bedienvorgänge VOLUME SELECTOR TUNE Aufziehen , + VOLUME

OPEN CLOSE TUNE Öffnendes Disk-Faches. Drücken zum Überspringe. Drücken und halten zum Einlegen der Disc. ≥ Legen Sie doppelseitige Discs so ein, dass die Etikettenseite der Seite, die Sie abspielen möchten, nach oben weist. Mit dem Etikett nach oben

MEMORY Starten der Wiedergabe. ≥ Drehen Sie [s, r VOLUME], um die Lautstärke einzustellen. – suche während der Wiedergabe – startet die Zeitlupenwiedergabe während der Pause ≥ Drücken Sie [1] (Wiedergabe) zum Starten der normalen Wiedergabe. ≥ Entfernen Sie bei DVD-RAM die Disc vor der Benutzung aus der Cartridge. DEUTSCH RQTX0214 [[Hinweis[[ ≥ DIE DISC ROTIERT WEITER, WÄHREND MENÜS ANGEZEIGT WERDEN. Drücken Sie zum Schutz des Motors des Geräts sowie des Bildschirms Ihres Fernsehers [∫] (Stopp), wenn Sie mit den Menüs fertig sind. ≥ Bei iR/iRW ist es möglich, dass die Gesamtanzahl der Titel nicht ordnungsgemäß angezeigt wird. ≥ ZU DIVX- VIDEO: DivX® ist ein von DivX, Inc. erstelltes Digital-Video-Format. Dies ist ein offiziell DivX-zertifiziertes Gerät zum Abspielen von DivX-Videos.

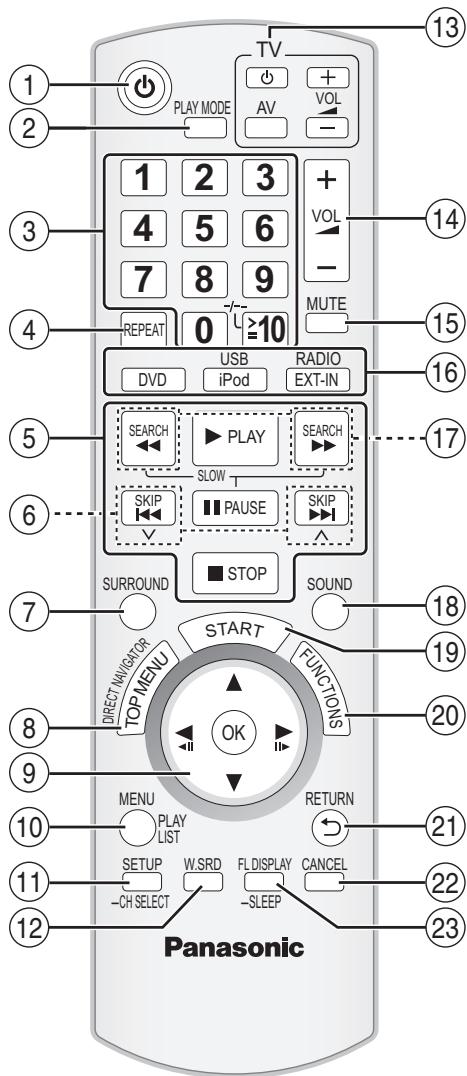

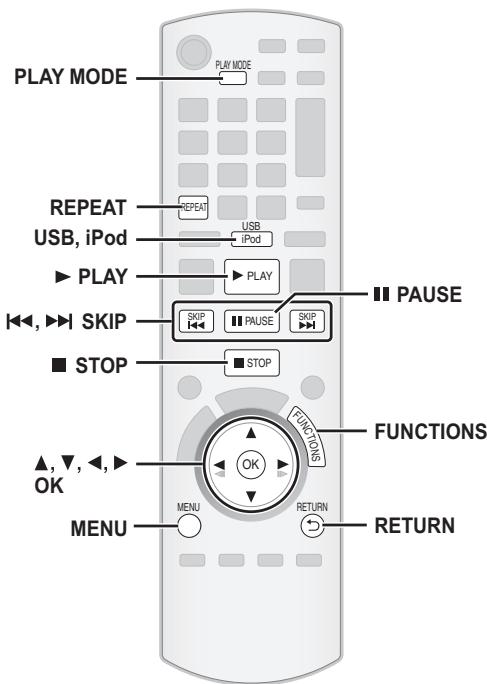

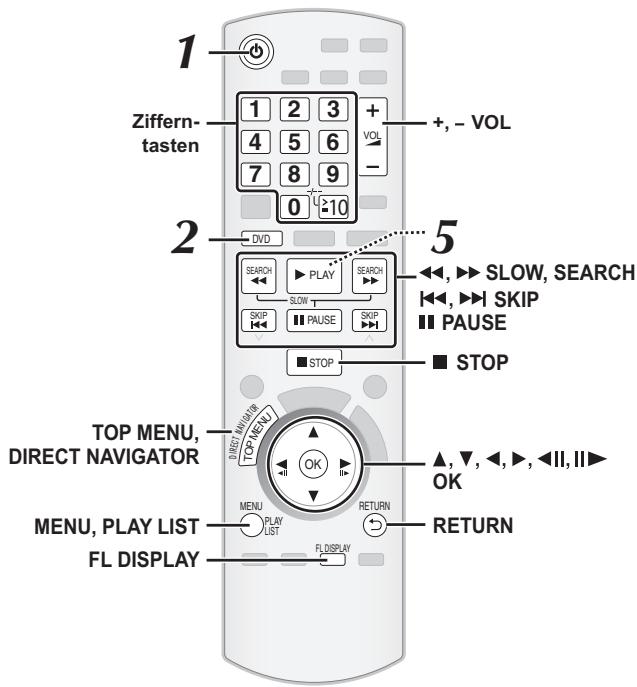

Benutzung der Fernbedienung PLAY SEARCH PAUSE SKIP SLOW, SEARCH SKIP PAUSE

PLAY LIST PLAY Stopp STOP Pause PAUSE Suche (während der Wiedergabe) Zeitlupe (während der Pause) Frame-byframe (während der Pause) SKIP SKIP SEARCH SEARCH SLOW (nur Fernbedienung) Das Hauptgerät schaltet sich automatisch ein und startet die Wiedergabe der eingelegten Disc. Die Position wird abgespeichert, während “FORTS. -STOPP” auf dem Bildschirm ist. ≥ Drücken Sie [1 PLAY] zum Fortsetzen. ≥ Drücken Sie erneut [∫ STOP] zum Löschen der Position. ≥ Drücken Sie [1 PLAY] zum erneuten Starten der Wiedergabe.

RETURN Zurück zur vorausgehenden Bildschirmanzeige [DVD-VR] Drücken Sie die Taste zum Anzeigen der Programme (B 17). [DVD-VR] Drücken Sie die Taste zum Anzeigen der Wiedergabeliste (B 17). [VCD] mit Wiedergabesteuerung Zeigt ein Disc-Menü an. RETURN

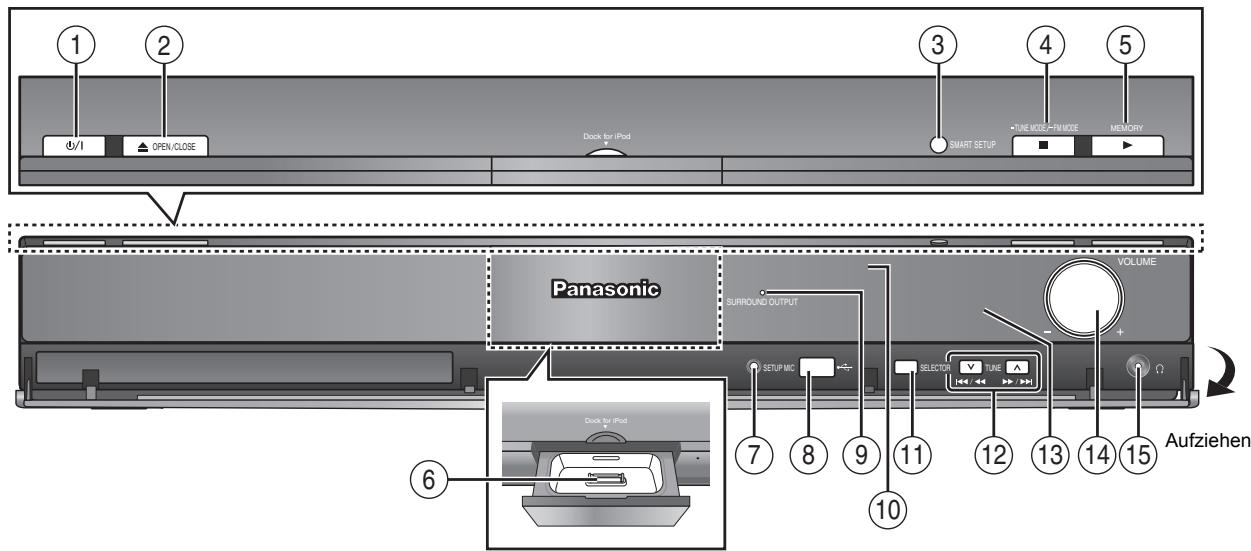

Anzeige Hauptgerät FL DISPLAY -SLEEP

[DVD-VR] [DVD-V] [WMA] [MP3]

[MPEG4] [DivX] Anzeige Zeit ,-. Anzeige Informationen (z.B. [DVD-VR] Programmnummer) [JPEG] SLIDE,-.Nummer Inhalte ≥ Bis zu 5 Schritte. ≥ Drücken Sie [1 PLAY] zum normalen Starten der Wiedergabe. ≥ [VCD] Zeitlupe: Nur Richtung vorwärts. ≥ [MPEG4] [DivX] Zeitlupe: Funktioniert nicht.

≥ [DVD-VR] [VCD] Nur Richtung vorwärts. RQTX0214 DEUTSCH Überspringen [VCD] mit Wiedergabesteuerung Drücken Sie [∫ STOP] zum Löschen der Funktion PBC und drücken Sie dann die Zifferntasten. [DVD-V] Zeigt ein Disc-Menü an. MENU Einmal berühren Wiedergabe (während der Modalität Standby)

[DVD-VR] [DVD-V] [VCD] [CD]

z.B. Zum Auswählen von 12: [S10] B [1] B [2] [DVD-V] Zeigt das Top-Menü einer Disc an. DIRECT N RETURN MENU

Eingabe einer Nummer STOP STOP TOP MENU, DIRECT NAVIGATOR VOL

Bestätigen DVD SEARCH

Wiedergabe von Discs

Zifferntasten Weitere Bedienvorgänge

Aufrufen Referenz Auswahl einer On-ScreenPosition

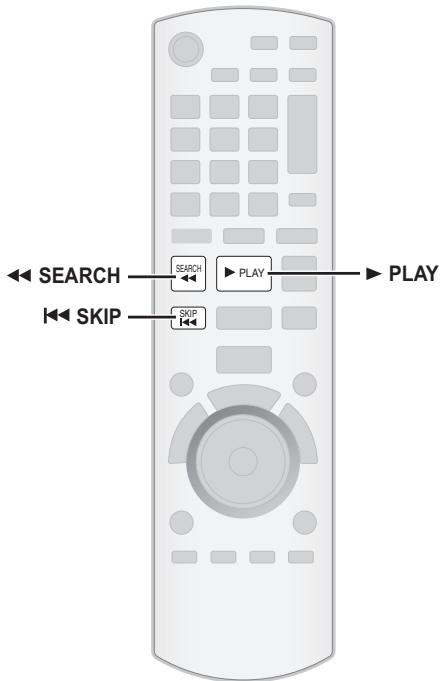

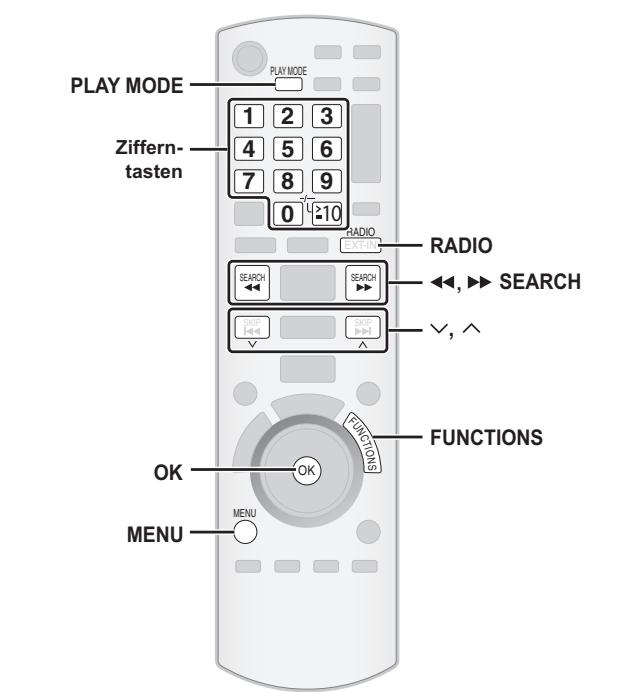

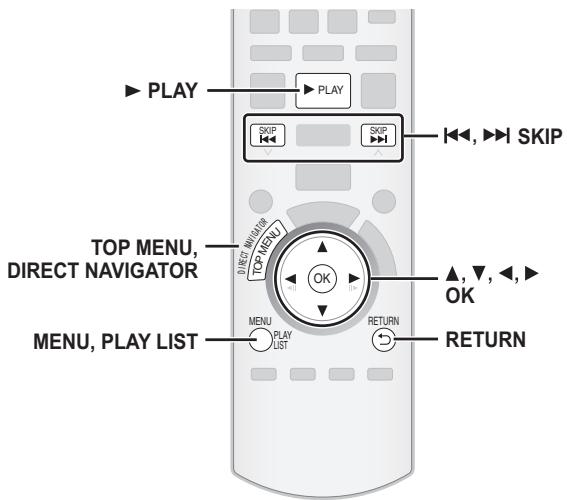

Sonstige Wiedergabemodalitäten Inbetriebnahme Programm-Wiedergabe (bis zu 30 Positionen)

PLAY MODE PLAY MODE Wählen Sie eine Position.

S TA R T: PL AY Weitere Bedienvorgänge Wiedergabe von Discs PLAY ≥ Wiederholen Sie diesen Schritt zum Programmieren weiterer Positionen. ≥ Drücken Sie [RETURN], um zum vorausgehenden Menü zurückzukehren.

Starten der Wiedergabe. PLAY

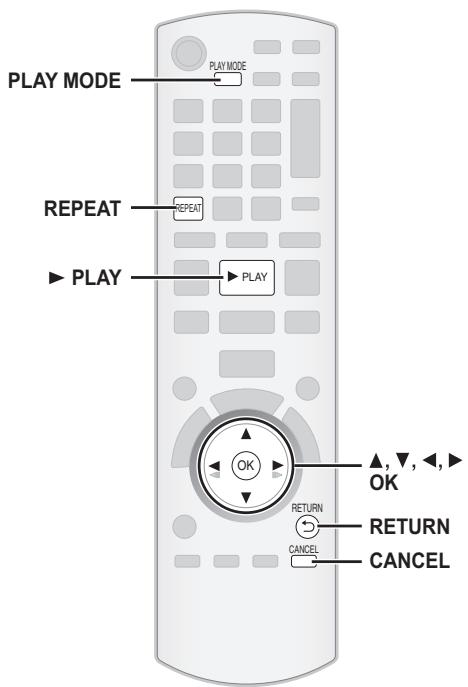

RETURN RETURN CANCEL CANCEL Wiedergabe wiederholen Dies funktioniert nur, wenn die vergangene Wiedergabezeit angezeigt werden kann. Dies funktioniert auch mit allen JPEG-Inhalten. Während der wiedergabe REPEAT Auswahl einer zu wiederholenden Position. z.B. [DVD-V]

`TITEL ---. `KAP. ---. `AUS

^----------------------------------------------------b Wählen Sie zum Löschen “AUS” aus. Zum Auswählen aller Positionen Drücken Sie [3, 4], um “ALLE” auszuwählen, und drücken Sie dann [OK]. Zum Löschen des ausgewählten Programms 1 Drücken Sie [1] und drücken Sie dann [3, 4] zum Auswählen des Programms. 2 Drücken Sie [CANCEL]. Zum Löschen des gesamten Programms Drücken Sie mehrere Male [1], um “ALLE LÖSCHEN” auszuwählen, und drücken Sie dann [OK]. Das gesamte Programm wird auch gelöscht, wenn das Disc-Fach geöffnet wird, wenn das Gerät ausgeschaltet wird oder wenn eine andere Quelle ausgewählt wird. Random-Wiedergabe

(nur wenn die Disc Gruppen oder mehrere Titel aufweist.) Wählen Sie eine Gruppe oder einen Titel aus. z.B. [DVD-V] DVD-V ZUFALLSWDG.

In Abhängigkeit vom Typ der Disc und der Wiedergabemodalität werden die Positionen verschieden angezeigt. Referenz

PLAY TITEL 1 TITEL 2 TITEL 3 Programm und Random-Wiedergabe [DVD-V] [VCD] [CD] [WMA] [MP3] [JPEG] [MPEG4] [DivX] Vorbereitung Wenn angehalten PLAY MODE S T A R T: P L AY D R Ü C K E N Auswahl der Wiedergabemodalität. Die Bildschirmanzeigen Programm und Random-Wiedergabe erscheinen nacheinander. Programm ------------------------------------------) Random ^--- Bildschirmanzeigen Programm (} verlassen und Random DEUTSCH RQTX0214 ≥ [DVD-VR] Wählen Sie “DATEN” in “DVD-VR/DATEN” (B 26, SONSTIGE Menü) aus, um WMA-, MP3-, JPEG-, MPEG4- oder DivX-Inhalte wiederzugeben. ≥ Wählen Sie “AUDIO/BILD” oder “VIDEO” (B 17, Benutzung WIEDERGABE-MENÜ) aus, wenn “WIEDERGABE-MENÜ” erscheint, und fahren Sie dann wie oben angegeben fort. ≥ Wählen Sie für eine Disc mit WMA/MP3-Inhalten und JPEG-Inhalten entweder die Musik-Inhalten oder die Bild-Inhalte aus. WMA/MP3: Wählen Sie “MUSIKPROGRAMM” oder “MUSIK-ZUFALLSWDG.” aus. JPEG: Wählen Sie “BILDPROGRAMM” oder “BILD-ZUFALLSWDG.” aus. ≥ [DVD-V] Einige Positionen können nicht wiedergegeben werden, auch wenn Sie sie programmiert haben.

≥ “¢” steht für ausgewählt. Drücken Sie zum Aufheben der Auswahl erneut [OK].

∫ Auswahl des Bilds im Menü Miniaturansicht [JPEG] PLAY

Während das Bild angezeigt wird AVI 0#8

Gruppen- und Inhaltsnummer Gruppenname DIRECT N

SKIP Inbetriebnahme Benutzung der Navigationsmenüs

Wiedergabe von Daten-Discs [WMA] [MP3] [JPEG] [MPEG4] [DivX] [DVD-VR] Wählen Sie “DATEN” in “DVD-VR/DATEN” (B 26, SONSTIGE Menü) aus, um WMA-, MP3-, JPEG-, MPEG4- oder DivX-Inhalte wiederzugeben. Benutzung WIEDERGABE-MENÜ Die Anzeige “WIEDERGABE-MENÜ” erscheint, wenn die Disc sowohl Video (MPEG4/DivX), als auch andere Format (WMA/MP3/JPEG) aufweist. WIEDERGABE-MENÜ

MPEG4/DivX AUDIO/BILD VIDEO Auswahl einer anderen Gruppe 1 Drücken Sie [3], um den Gruppennamen auszuwählen. 2 Drücken Sie [2, 1], um die Gruppe auszuwählen, und drücken Sie dann [OK]. Wiedergabe von RAM- und DVD-R/-RW (DVD-VR) Discs [DVD-VR] ≥ Die Titel erscheinen nur, wenn die Titel auf der Disc aufgezeichnet wurden. ≥ Sie können keine Programme, Wiedergabelisten oder Disc-Titel bearbeiten. Wiedergabe der Programme Wenn angehalten

Wählen Sie “AUDIO/BILD” oder “VIDEO” aus. ≥ Drücken Sie zum Starten der Wiedergabe [1 PLAY]. ≥ Bitte nehmen Sie für die Auswahl einer wiederzugebenden Position auf “Wiedergabe von der ausgewählten Position aus” Bezug (B unten). Wiedergabe von der ausgewählten Position aus Inhalt (Datei): DATEN-DISC STAMMVERZ. Perfume My favorite1 My favorite2 My favorite3 Underwater Fantasy planet Starpersons1 Starpersons2

Wenn angehalten MENU PLAY LIST ≥ Drücken Sie zum Wiedergeben/Verlassen der Anzeige [MENU]. Die Wiedergabe startet mit dem ausgewählten Inhalt.

04/03 1 : 16: 05 02:10 CINEMA Auswahl des Programms. ≥ Drücken Sie [2, 1], um Seite um Seite zu überspringen. Wiedergabe einer Wiedergabeliste : MPEG4/DivX Wählen Sie eine Position. ≥ Drücken Sie [2, 1], um Seite um Seite zu überspringen. ≥ Drücken Sie [RETURN], um vom aktuellen Ordner um eine Ebene nach oben zurückzukehren. ≥ Maximum: 28 Zeichen für Datei- bzw. Ordnername. TITEL LIVE CONCERT Dies funktioniert nur, wenn die Disc eine Wiedergabeliste aufweist.

LÄNGE 1 0 / 11 0:16:02 02:15 ≥ Drücken Sie zum Verlassen der Anzeige [DIRECT NAVIGATOR]. : WMA/MP3 : JPEG DATUM

ZURÜCK Sie können auswählen, von der gewünschten Position aus wiederzugeben, während die Anzeige “DATEN-DISC” angezeigt wird. z.B. Gruppe (Ordner):

z.B. Weitere Bedienvorgänge Auswahl eines Bilds. ≥ Drücken Sie [:, 9 SKIP], um Seite um Seite zu überspringen. Referenz

Wiedergabe von Discs RETURN z.B.

ZURÜCK ≥ Drücken Sie zum Verlassen der Anzeige [PLAY LIST].

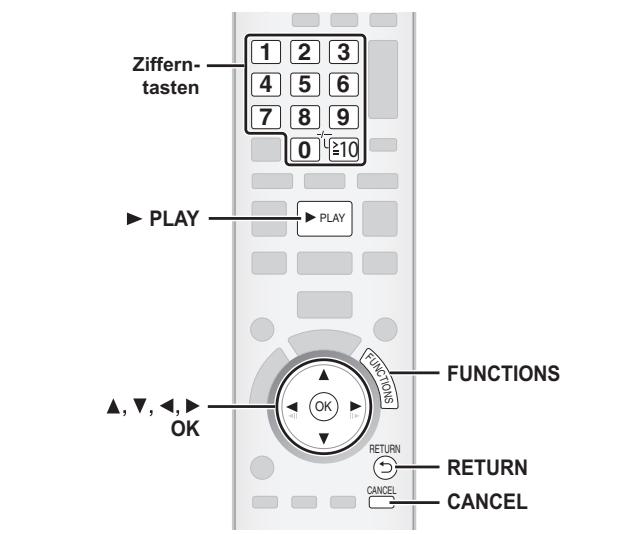

Auswahl der Wiedergabeliste. ≥ Drücken Sie [2, 1], um Seite um Seite zu überspringen. RQTX0214 DEUTSCH

Inbetriebnahme Benutzung von On-Screen-Menüs

AUDIO PLAY Signaltyp/Daten LPCM/PPCM/ÎD/DTS/MP3/MPEG: Signaltyp kHz (Samplingfrequenz)/bit/ch (Anzahl der Kanäle) ONS CTI

Wiedergabe von Discs

RETURN .1: Effekt niedrige Frequenz (nicht angezeigt, wenn kein Signal vorhanden ist) .0: Kein Surround .1: Mono-Surround .2: Stereo-Surround (links/rechts) RETURN CANCEL

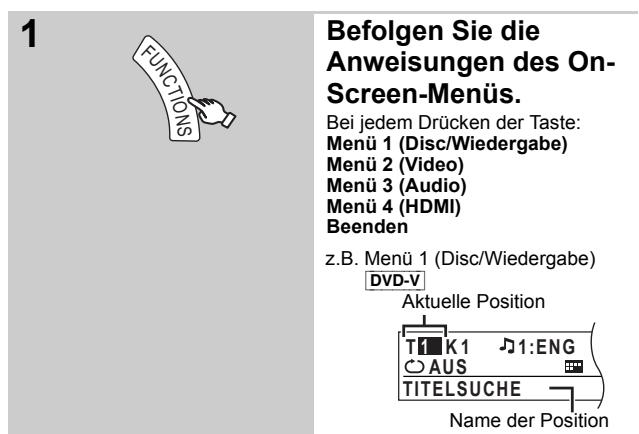

CANCEL Befolgen Sie die Anweisungen des OnScreen-Menüs.

CTI ONS Weitere Bedienvorgänge Bei jedem Drücken der Taste: Menü 1 (Disc/Wiedergabe) Menü 2 (Video) Menü 3 (Audio) Menü 4 (HDMI) Beenden T 1 K1 1:ENG AUS TITELSUCHE 3/2. 1 :E Name der Position Referenz

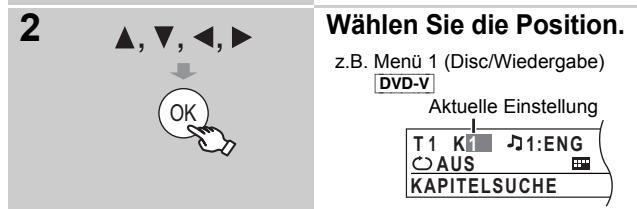

Wählen Sie die Position. z.B. Menü 1 (Disc/Wiedergabe) [DVD-V] Aktuelle Einstellung

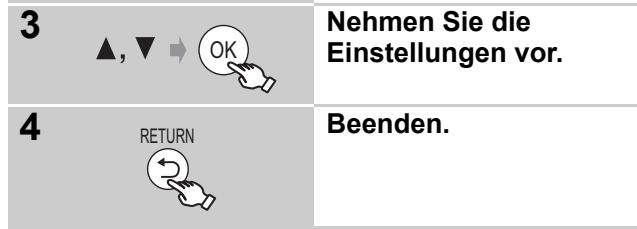

Nehmen Sie die Einstellungen vor. Beenden. RETURN .1: Center .2: Front linksiFront rechts .3: Front linksiFront rechtsiCenter ≥ [DivX] Das Starten der Wiedergabe kann einige Zeit dauern, wenn Sie das Audiosignal auf einer DivX-Video-Disc ändern. z.B. Menü 1 (Disc/Wiedergabe) [DVD-V] Aktuelle Position

[DVD-VR] [DVD-V] Zum Ändern der Wiedergabegeschwindigkeit WIEDERG. -GESCHW. – von “k0.6” auf “k1.4” (in Schritten von 0,1 Einheiten) ≥ Drücken Sie [1 PLAY], um zur normalen Wiedergabe zurückzukehren. ≥ Nach dem Ändern der Geschwindigkeit – Dolby Pro Logic II hat keine Auswirkung. – Die Audio-Ausgabe schaltet auf ZweikanalStereo um. – Die Samplingfrequenz 96 kHz wird in 48 kHz konvertiert. ≥ Diese Funktion ist normal und nicht von der Aufnahme der Disc abhängig. (B 16, Wiedergabe wiederholen) Wiederholen A-B (zum Wiederholen eines WIEDERH. -MODUS bestimmten Abschnitts) Mit Ausnahme von [JPEG] [MPEG4] [DivX] [DVD-VR] (Standbildteil) [VCD] (SVCD) Drücken Sie [OK] an den Start- und Endpunkten. ≥ Wählen Sie zum Löschen “AUS” aus. UNTERTITEL In Abhängigkeit vom Typ der Disc werden die Positionen verschieden angezeigt. RQTX0214 DEUTSCH

Zum Starten von einer bestimmten Position aus ≥ [VCD] Dies funktioniert nicht bei Benutzung der Wiedergabesteuerung. z.B. [DVD-V]: T2 K5 [DVD-V] [DivX] (mit mehreren Untertiteln) [VCD] (nur SVCD) Für die Auswahl der Untertitelsprache ≥ Auf iR/iRW kann eine Untertitelnummer für Untertitel angezeigt werden, die nicht angezeigt werden. [DVD-VR] (bei Information Untertitel On/Off) Für die Auswahl von “EIN” oder “AUS” ≥ In Abhängigkeit von der Disc ist es möglich, das dies nicht funktioniert. [DivX] (B 26, Wiedergabe von DivX-Untertiteltext) [DVD-V] (mit mehreren Blickwinkeln) Zum Auswählen eines Blickwinkels Menü 1 (Disc/Wiedergabe) TRACKSUCHE TITELSUCHE INHALTSSUCHE KAPITELSUCHE PG-SUCHE (Suche Programm) WL-SUCHE (Suche Wiedergabeliste) [DVD-V] [DivX] (mit mehreren Soundtracks) Für die Auswahl von Audio-Soundtrack [DVD-VR] [VCD] Für die Auswahl von “L”, “R”, “L+R” oder “L R” [DVD-V] (Karaoke-Disc) Für die Auswahl von “EIN” oder “AUS” für Vokalstücke Für die Auswahl von “AUS”, “V1”, “V2” oder “V1+V2” für Vokalauswahlen Die tatsächlichen Operationen sind von der Disc abhängig. Bitte lesen Sie für weitergehende Anweisungen die Anleitung der Disc. WINKEL JPG DATE [JPEG] Zum Auswählen von “EIN” oder “AUS” für die Anzeige des Datum des Bilds DATUMSANZEIGE Zum Auswählen von Nummern für Daten-Disc z.B. 123: [S10] B [1] B [2] B [3] B [OK] DREHUNG Zum Drehen eines Bilds (während der Pause) [JPEG]: 0,------. 90,------.180,------.270 ^--------------------------------------------J SC-PT470EG-RQTX0214_Ger.book 19 ページ ２００８年１２月２６日 Menü 4 (HDMI) Zum Anzeigen von HDMI-Informationen. (B unten, Bestätigung der HDMI-Informationen) HDMI HDMI-STATUS HD-VERSTÄRKER Bei der Wiedergabe von PAL-Discs AUTO: VIDEO: FILM: Film- und Video-Inhalte werden automatisch erkannt und in geeigneter Weise konvertiert. Auswählen bei Benutzung von “AUTO”, und wenn der Inhalt verzerrt ist. VIDEOFORMAT Auswählen, wenn die Kanten des Film-Inhalts zackig oder rau erscheinen, wenn “AUTO” ausgewählt ist. Falls der Video-Inhalt verzerrt ist, wie auf der Illustration rechts gezeigt, wählen Sie “AUTO” aus. AUTO2: VIDEO: QUELLENWAHL [DivX] Film- und Video-Inhalte werden automatisch erkannt und in geeigneter Weise konvertiert. Zusätzlich zu “AUTO1” werden Film-Inhalte mit abweichender Frame-Rate automatisch erkannt und in geeigneter Weise konvertiert. Auswählen, wenn der VideoInhalt verzerrt ist, wenn “AUTO1” oder “AUTO2” verwendet wird. Wenn Sie “AUTO” auswählen, wird das Konstruktionsverfahren der DivX-Inhalte automatisch unterschieden und ausgegeben. Wählen Sie “ZEILENSPRUNG” oder “PROGRESSIV”, falls das Bild verzerrt ist, je nach Konstruktionsverfahren, das bei der Aufzeichnung des Inhalts auf die Disc verwendet wurde.

AUTO, ZEILENSPRUNG, PROGRESSIV

Zum Schärfen von “720p”, “1080i” und “1080p” der Bildqualität AUS, 1 (am schwächsten) bis 3 (am stärksten) Dies funktioniert, wenn die HDMI-Verbindung, die mit “VIDEOPRIORITÄT” (B 25, HDMI Menü) verwendet wird, auf “EIN” eingestellt ist. Zum Auswählen der geeigneten Bildqualität für Ihren Fernseher (Video-Aufzeichnungen werden in HD-Videos konvertiert und als solche ausgegeben.) 480p/576p/720p/1080p (progressiv) 480i/576i/1080i (zeilensprung) ≥ Drücken und halten Sie [CANCEL], bis das Bild korrekt angezeigt wird, falls das Bild verzerrt ist. (Die Ausgabe kehrt zu “480p”/ “576p” zurück.)

Bei der Wiedergabe von NTSC-Discs AUTO1: Dies funktioniert, wenn die HDMI-Verbindung, die mit “VIDEOPRIORITÄT” (B 25, HDMI Menü) verwendet wird, auf “EIN” eingestellt ist. Die angezeigte Nummer ist von der wiedergegebenen Disc abhängig. Eine der vorausgehenden Nummern wird angezeigt. Wiedergabe von Discs Falls Sie “480p”/“576p”/“720p”/“1080p” (progressiv), “1080i” (zeilensprung) ausgewählt haben ÜBERTRAGUNGSMODUS [“VIDEOFORMAT” in Menü 4 (HDMI)], wählen Sie das Konvertierungsverfahren für progressive Ausgabe zur Anpassung an den Materialtyp aus. ≥ Die Einstellung wird auf “AUTO” oder “AUTO1” zurückgestellt, wenn das Disc-Fach geöffnet wird, wenn das Gerät ausgeschaltet wird oder wenn eine andere Quelle ausgewählt wird. Weitere Bedienvorgänge Zum Auswählen der Zoom-Größen NORMAL, AUTO ([DVD-VR] [DVD-V] [VCD]), k2, ≥ [JPEG]: während der Pause Zur Verbesserung der Verständlichkeit des Dialogs in Filmen [DVD-V] (Dolby Digital, DTS, 3-Kanal oder höher, DIALOGVERSTÄRKER mit auf dem Center-Kanal aufgezeichnetem Dialog) [DivX] (Dolby Digital, 3-Kanal oder höher, mit auf dem Center-Kanal aufgezeichnetem Dialog) AUS, EIN Dies funktioniert, wenn die HDMI-Verbindung, die mit “VIDEOPRIORITÄT” (B 25, HDMI Menü) verwendet wird, auf “EIN” eingestellt ist. FARBRAUM Zum Auswählen der geeigneten Bildfarbe für Ihren Fernseher YCbCr 4:2:2 YCbCr 4:4:4 RGB ≥ Falls die vorausgehende Einstellung nicht mit Ihrem Fernseher kompatibel ist, wird sie nicht angezeigt. Referenz ZOOM Glättet Bilder und verbessert Details in dunklen Szenen. KINO2: Schärft Bilder und verbessert Details in dunklen Szenen. DYNAMISCH: Verbessert den Kontrast in kräftigen Bildern. ANIMATION: Geeignet für Animation. Inbetriebnahme Menü 3 (Audio) NORMAL KINO1: BILDMODUS

Bestätigung der HDMI-Informationen z.B.

ANSCHLUSSSTATUS AUDIO-STREAM MAX. -KANAL VIDEOFORMAT FARBRAUM ANSCHLIESSEN PCM 2ch 720p YCbCr 4:4:4 1 Verbindungsstatus 2 Zeigt den Ausgangssignaltyp an. 3 Zeigt die Anzahl der Audiokanäle an. 4 (B oben, VIDEOFORMAT) 5 (B oben, FARBRAUM) [[Hinweis[[ Wenn “AUS” in “AUDIO AUS” (B 25, HDMI Menü) ausgewählt ist, wird “– – –” in “AUDIO-STREAM” angezeigt. RQTX0214 DEUTSCH Menü 2 (Video)

Benutzung von VIERA Link “HDAVI ControlTM” Sonstiger Betrieb Auto-Lip-Sync Inbetriebnahme (Verfügbar bei Verwendung von VIERA Link “HDAVI Control” mit “HDAVI Control 3 oder später”-kompatiblem Fernseher) Diese Funktion liefert eine automatische Synchronisierung von Audiound Videoausgabe. (Dies funktioniert nur, wenn die Quelle “DVD/CD”, “USB”, “AUX” oder “D-IN” ist.) ≥ Stellen Sie “LAUFZEIT” im VIDEO Menü auf “0 ms/AUTO” (B 24), wenn Sie “DVD/CD” oder “USB” als Quelle verwenden. Einmal berühren Wiedergabe SEARCH PLAY PLAY Weitere Bedienvorgänge Referenz VIERA Link “HDAVI Control” VIERA Link “HDAVI Control” ist eine komfortable Funktion, die verknüpfte Operationen dieses Geräts und eines Panasonic-Fernsehers (VIERA) unter “HDAVI Control” bietet. Sie können diese Funktion nutzen, wenn Sie das Gerät über das HDMI-Kabel anschließen. Bitte nehmen Sie für detaillierte Angaben zum Betrieb der verbundenen Geräte auf die Bedienungsanleitung Bezug. ≥ VIERA Link “HDAVI Control” basiert auf den Steuerungsfunktionen von HDMI, einem Industriestandard, der als HDMI CEC (Consumer Electronics Control) bekannt ist, und ist eine einzigartige Funktion, die wir entwickelt und hinzugefügt haben. Daher kann der Betrieb mit Geräten anderer Hersteller, die HDMI CEC unterstützen, nicht garantiert werden. ≥ Dieses Gerät unterstützt die Funktion “HDAVI Control 4”. “HDAVI Control 4” ist der neueste Standard (Stand Dezember 2008) für HDAVI-Control-kompatible Geräte von Panasonic. Dieser Standard ist kompatibel mit den herkömmlichen HDAVI-Geräten von Panasonic. ≥ Bitte nehmen Sie für die Geräte anderer Hersteller, die Funktion VIERA Link unterstützen, auf die entsprechenden Handbücher Bezug. Der Fernseher mit der Funktion “HDAVI Control 2 oder später” gestattet den folgenden Betrieb: VIERA Link Steuerung nur mit der Fernbedienung des Fernsehers (für “HDAVI Control 2 oder später”) (B 21). § “AUX” oder “D-IN” (“DIGITAL IN”) funktioniert in Abhängigkeit von der vorausgehenden TV-toneingang-Einstellung (B oben, Einstellung des Audiosignals des Fernsehers für VIERA Link “HDAVI Control”). RQTX0214 Die Lautsprecher dieses Geräts werden automatisch eingeschaltet (B 21). Automatische Eingangsumschaltung Überprüfen Sie die vorausgehenden Punkte immer, wenn die Verbindung oder die Einstellungen geändert werden. DEUTSCH (nur Fernbedienung) Starten der Disc-Wiedergabe. [[Hinweis[[ Es ist möglich, dass die Wiedergabe nicht direkt auf dem Fernseher angezeigt wird. Drücken Sie [:] oder [6], um zum Beginn der Wiedergabe zurückzugehen, falls Sie den Anfang der Wiedergabe vermissen. Einstellung des Audiosignals des Fernsehers für VIERA Link “HDAVI Control” Wählen Sie zwischen “AUX” und “DIGITAL IN” aus, um die verknüpften Operationen zu benutzen. Bitte nehmen Sie auf die TV-toneingang-Einstellung in Smart-Setup (B 9) oder “TV-TONEINGANG” im HDMI-Menü Bezug(B 25). Überprüfen Sie die Audio-Verbindung für den Anschluss AUX (für “AUX”) oder den Anschluss OPTICAL IN (für “DIGITAL IN”) (B 7).

Während der Modalität Standby PLAY Vorbereitung ≥ Stellen Sie sicher, dass HDMI-Verbindung hergestellt worden ist (B 7). ≥ Stellen Sie “VIERA Link” auf “EIN” ein (B 25, HDMI Menü). ≥ Schalten Sie zur ordnungsgemäße Vervollständigung und Aktivierung der Verbindung alle VIERA Link “HDAVI Control”-kompatiblen Geräte aus und stellen Sie den Fernseher auf die entsprechende HDMIEingangsmodalität für dieses Gerät ein.

Sie können dieses Gerät und den Fernseher durch Drücken einer einzigen Taste einschalten und die Wiedergabe der Disc starten. SKIP Wiedergabe von Discs SKIP SEARCH ≥ Wenn Sie den Fernseher-Eingang auf die Modalität TV-Tuner umschalten, schaltet sich dieses Gerät automatisch auf “AUX”§ oder “D-IN”§ um. (Für die Modalität “IPOD” funktioniert dies nur in der Modalität Musik iPod oder wenn iPod nicht angeschlossen ist.) ≥ Wenn sich dieses Gerät in der Modalität “DVD/CD” befindet, schaltet der Fernseher seine Eingangsmodalität automatisch auf dieses Gerät um. ≥ Wenn die Wiedergabe endet ([DVD-V] [VCD]) oder wenn dieses Gerät ausgeschaltet wird, kehrt der Fernseher automatisch zur Modalität TVTuner zurück. ≥ Wenn Sie “AUX”§ oder “DIGITAL IN”§ aus “Eingangswahl” im Menü START (B 11) auswählen, schaltet sich der Fernseher automatisch zur Modalität TV-Tuner um. Verknüpfung Abschaltung Wenn der Fernseher ausgeschaltet wird, wird dieses Gerät automatisch in die Modalität Standby geschaltet. Wählen Sie zur Fortsetzung der Wiedergabe auch bei ausgeschaltetem Fernseher “VIDEO” (B 25, “AUTO AUS” im HDMI Menü) aus. [[Hinweis[[ ≥ Wenn Sie [Í] drücken, wird nur dieses Gerät ausgeschaltet. Andere mit VIERA Link “HDAVI Control” kompatible Geräte bleiben eingeschaltet. ≥ Wenn das Gerät an ein “HDAVI Control 4” –kompatiblen Fernseher mit aktivierter “Intelligent Auto Standby” –Funktion geschlossen wird, wird das Gerät unter folgenden Bedingungen in den Schlafmodus gesetzt: z.B., – wenn der TV-Eingang von dem am Gerät angeschlossenen gewechselt wird – wenn die Lautsprechernutzung von den Gerätelautsprechern zu den Fernseherlautsprechern gewechselt wird Für Details, siehe Bedienungsanleitung des Fernsehers. Heimkino Die Lautsprecher dieses Geräts sind eingeschaltet. ≥ Wenn Sie dieses Gerät einschalten, werden die Lautsprecher des Geräts automatisch eingeschaltet. ≥ Wenn sich diese Gerät in der Modalität Standby befindet, erfolgt der Wechsel von den Lautsprechern des Fernsehers zu den Lautsprechern dieses Geräts im Menü TV automatisch beim Einschalten dieses Geräts oder bei der Auswahl von “AUX”§ oder “D-IN”§ als Quelle. ≥ Die Lautsprecher des Fernsehers werden automatisch stummgeschaltet. ≥ Sie können die Lautstärke mit den Tasten Lautstärke oder Stummschaltung der Fernbedienung des Fernsehers einstellen. (Der Lautstärkepegel wird von dem Display des Hauptgeräts angezeigt.) ≥ Zum Abschalten der Stummschaltung können Sie auch die Fernbedienung dieses Geräts verwenden (B 34). ≥ Wenn Sie dieses Gerät ausschalten, werden die Lautsprecher des Fernsehers automatisch eingeschaltet. Die Lautsprecher des Fernsehers sind eingeschaltet. ≥ Die Lautstärke dieses Geräts ist auf “0” eingestellt. – Diese Funktion arbeitet nur, wenn “DVD/CD”, “USB”, “AUX”§ oder “D-IN”§ als Quelle dieses Geräts gewählt worden sind. ≥ Die Audioausgabe erfolgt in der Modalität Zweikanalaudio. Beim Umschalten zwischen den Lautsprechern dieses Geräts und den Lautsprechern des Fernsehers kann das Bild des Fernsehers für einige Sekunden verschwinden. VIERA Link Steuerung nur mit der Fernbedienung des Fernsehers (für “HDAVI Control 2 oder später”) Sie können die Wiedergabemenüs dieses Geräts mit der Fernbedienung der Fernsehers steuern. Bitte nehmen Sie bei der Steuerung mit der Fernsteuerung des Fernsehers für die Funktionsweise der Tasten auf die folgende Abbildung Bezug. 1 Auswahl des Bedienungsmenüs dieses Geräts unter Verwendung der Einstellungen des Menüs TV. (Bitte nehmen Sie für weitergehende Informationen auf die Bedienungsanleitung Ihres Fernsehers Bezug.) Das Menü START wird angezeigt. z.B. [DVD-V] DVD/CD Disc wiedergeben TOP MENU (DVD) MENU (DVD) Eingangswahl Sound Inbetriebnahme Mit den Einstellungen der Menüs TV können sie wählen, ob das Audiosignal über die Lautsprecher dieses Geräts oder über die Lautsprecher des Fernsehers ausgegeben wird. Bitte nehmen Sie für weitergehende Informationen auf die Bedienungsanleitung Ihres Fernsehers Bezug.

Heimkino Wiedergabe/ Menüaufruf

ZURÜCK ≥ Das Menü START kann auch unter Verwendung einer Taste der Fernbedienung des Fernsehers angezeigt werden (z.B. [OPTION]). – Wenn “DVD/CD” oder “USB” als Quelle ausgewählt wird, funktioniert dies nur während der Modalität Stopp. – Dies funktioniert nicht, während die Bildschirmanzeige Wiedergabe Musik iPod auf dem Fernseher angezeigt wird. Wiedergabe von Discs Lautsprechersteuerung

2 Wählen Sie die gewünschte Position im Menü START aus (B 11). Wenn das On-Screen-Bedienfeld erscheint z.B. [DVD-V] (wenn “Disc wiedergeben” im Menü START ausgewählt wird.) Sie können die Wiedergabe mit den angegebenen Bedienelementen steuern. ≥ Das On-Screen-Bedienfeld kann auch unter Verwendung einer Taste der Fernbedienung des Fernsehers angezeigt werden (z.B. [OPTION]). – Dies funktioniert nur während der Modalitäten “DVD/CD” oder “USB” Wiedergabe und Fortsetzen oder wenn die Bildschirmanzeige Wiedergabe Musik iPod auf dem Fernseher angezeigt wird. Falls der Fernseher automatisch in die Eingangsmodalität HDMI für dieses Gerät umgeschaltet worden ist (B 20, Automatische Eingangsumschaltung) Der Fernseher schaltet sich automatisch in die Modalität TV-Tuner um, wenn: – Sie die Taste [EXIT] auf der Fernbedienung des Fernsehers drücken. – Sie die Taste [EXIT] oder [RETURN] auf der Fernbedienung des Fernsehers drücken, um das Menü START zu verlassen. Dies funktioniert nicht während der Modalität Wiedergabe oder Fortsetzen, wenn “DVD/CD” oder “USB” als Quelle gewählt ist. (Für die Modalität “IPOD” funktioniert dies nur in der Modalität Musik iPod oder wenn iPod nicht angeschlossen ist.) Weitere Bedienvorgänge ２００８年１２月２６日 Referenz 21 ページ [[Hinweis[[ ≥ In Abhängigkeit vom Menü können einige Operationen nicht mit der Fernbedienung des Fernsehers ausgeführt werden. ≥ Sie können keine Zahlen mit den Zifferntasten der Fernbedienung des Fernsehers ([0] bis [9]) eingeben. Benutzen Sie die Fernbedienung dieses Geräts für die Auswahl der Wiedergabeliste usw. RQTX0214 DEUTSCH SC-PT470EG-RQTX0214_Ger.book

Betrieb anderer Geräte Wählen Sie “IPOD” aus. Inbetriebnahme USB iPod Der iPod schaltet sich automatisch auf die Anzeigemodalität des Geräts um. Das Menü Musik erscheint auf dem Fernseher. PLAY MODE PLAY MODE z.B. REPEAT USB, iPod REPEAT USB iPod PLAY SKIP PAUSE SKIP STOP

FUNCTIONS Bei Benutzung des Menüs START in der Modalität “IPOD”

MENU Auswahl des Menüs. SKIP PAUSE

Wiedergabe von Discs

iPod Musik Wiedergabelisten Interpreten Alben Titel Podcasts Musikrichtungen Komponisten Hörbücher z.B. RETURN iPod Musik Videos Alle (iPod-Display) Eingangswahl Sound RETURN MENU Heimkino Wiedergabe von Musik/Videos Benutzung des iPods Sie können iPod-Musik über die Lautsprecher des Geräts genießen oder iPod-Videos/Fotos auf dem Fernseher. Wählen Sie das Menü Musik oder Video auf dem Fernseher aus.

ONS Vorbereitung ≥ Zum Anzeigen von Fotos/Videos vom iPod – Überprüfen Sie die Video-Verbindung am SCART (AV)-Anschluss dieses Geräts und wählen Sie “VIDEO” aus “VIDEOAUSG SCART” im VIDEO Menü (B 25) aus. – Nehmen Sie im Menü iPod die richtigen Einstellung für die Ausgabe von Fotos/Videos auf Ihrem Fernseher vor. (Bitte nehmen Sie dazu auf die Bedienungsanleitung Ihres iPods Bezug.) ≥ Schalten Sie zum Anzeigen des Bilds den Fernseher ein und wählen Sie die entsprechende Video-Eingangsmodalität aus. ≥ Schalten Sie vor dem Anschließen/Abklemmen des iPods das Hauptgerät aus oder reduzieren Sie die Lautstärke des Hauptgeräts auf das Minimum.

CTI Referenz Sie können ein externes Gerät über Ihr Home-Theater-System wiedergeben.

Weitere Bedienvorgänge

ZURÜCK Musik: Zeigt das Menü Musik an. Videos: Zeigt das Menü Video an. Alle (iPod-Display): Schaltet zum Menü iPod um.

Wählen Sie eine Position.

≥ Drücken Sie [2, 1], um Seite um Seite zu überspringen. ≥ Drücken Sie [RETURN], um zur vorausgehenden Bildschirmanzeige zurückzukehren. Die Wiedergabe startet mit dem ausgewählten Musikstück oder Video. z.B. Bildschirmanzeige Wiedergabe Musik Wiedergabeart Lied Interpret Album Schließen Sie den iPod (nicht im Lieferumfang enthalten) sicher an. Das Nachladen beginnt, wenn der iPod eingesteckt wird. iPod Heimkino 3 von Good morning Ronaldo Happy days 2:43 z.B. Modalität Shuffle Modalität Wiederholen -1:15 Aktuelle Position RETURN

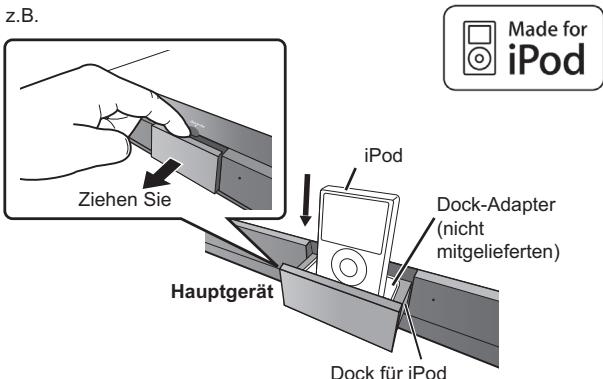

iPod Ziehen Sie Dock-Adapter (nicht mitgelieferten) Hauptgerät DEUTSCH RQTX0214 Dock für iPod ≥ Schließen Sie den Dock-Adapter, der mit Ihrem iPod geliefert werden sollte, an den Dock für die ständige Benutzung des iPods an. Wenden Sie sich an Ihren iPod-Händler, falls Sie einen Dock benötigen.

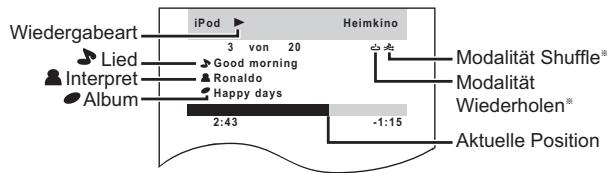

Diese Symbole erscheinen nur für die Modalität Musik. : Song-Shuffle : 1 Musikstück wiederholen : Album-Shuffle : Alles wiederholen Grundlegende Bedienelemente (Nur für Musik und Videos) Taste Funktion [1 PLAY] Wiedergabe [∫ STOP], [; PAUSE] Pause [:, 9SKIP] Überspringen (drücken und gedrückt halten) [:, 9SKIP] Suche Weitere Wiedergabeverfahren Modalität Shuffle (nur für die Wiedergabe von Musik) Drücken Sie mehrere Male [PLAY MODE].

Modalität Wiederholen Drücken Sie mehrere Male [REPEAT]. Während der Wiedergabe von Musik/Videos: ONE, ALL, OFF SC-PT470EG-RQTX0214_Ger.book 23 ページ ２００８年１２月２６日

Betrachten von Fotos ONS Zum Durchgehen der Menüpositionen. Zum Wechseln zum nächsten Menü. Zum Zurückkehren zum vorausgehenden Menü. Anschließen des USB-Geräts (nicht im Lieferumfang enthalten). Während ein iPod angeschlossen ist ≥ Nicht den iPod-Dock drücken. Hauptgerät

NICHT ≥ Den iPod nicht mit großer Kraft drücken oder ziehen.

NICHT Über das Nachladen der Batterie ≥ Der iPod lädt die Batterie nach, gleich, ob das Gerät ein- oder ausgeschaltet ist. ≥ “IPOD ¢” wird auf der Anzeige des Hauptgeräts angezeigt, während der iPod in der Modalität Standby des Hauptgeräts nachlädt. ≥ Kontrollieren Sie den iPod, um zu überprüfen, ob die Batterie vollständig nachgeladen wurde. ≥ Klemmen Sie den iPod vom Hauptgerät, falls Sie ihn nach Abschluss des Nachladens für einen längeren Zeitraum nicht benutzen, da die Batterie anderenfalls wieder entleert wird. (Nach dem vollständigen Nachladen wird er nicht weiter nachgeladen.) Kompatible iPods ≥ iPod touch der 2. Generation (8GB, 16GB, 32GB) ≥ iPods nano der 4. Generation (Video) (8GB, 16GB) ≥ iPod classic (120GB) ≥ iPod touch der 1. Generation (8GB, 16GB, 32GB) ≥ iPods nano der 3. Generation (Video) (4GB, 8GB) ≥ iPods classic (80GB, 160GB) ≥ iPods nano der 2. Generation (Aluminium) (2GB, 4GB, 8GB) ≥ iPods der 5. Generation (Video) (60GB, 80GB) ≥ iPods der 5. Generation (Video) (30GB) ≥ iPods nano der 1. Generation (1GB, 2GB, 4GB) ≥ iPods der 4. Generation (Farbdisplay) (40GB, 60GB) ≥ iPods der 4. Generation (Farbdisplay) (20GB, 30GB) ≥ iPods der 4. Generation (40GB) ≥ iPods der 4. Generation (20GB) ≥ iPods mini (4GB, 6GB) Die Kompatibilität ist von der Softwareversion Ihres iPods abhängig. USB-Geräte

Wählen Sie “USB” aus. USB iPod Die Bildschirmanzeige Menü erscheint. z.B. USB STAMMVERZ. Songs Concert_01 Concert_02 Southern AI

≥ Wählen Sie “AUDIO/BILD” oder “VIDEO” durch Drücken von [3, 4], wenn die Bildschirmanzeige “WIEDERGABE-MENÜ” erscheint, und dann [OK]. ≥ Drücken Sie zum Wiedergeben/Verlassen der Anzeige [MENU].

Wählen Sie eine Position.

≥ Drücken Sie [2, 1], um Seite um Seite zu überspringen. ≥ Drücken Sie [RETURN], um vom aktuellen Ordner um eine Ebene nach oben zurückzukehren. Die Wiedergabe startet mit dem ausgewählten Inhalt. ≥ Die übrigen Funktionen sind denen ähnlich, die in “Wiedergabe von Discs” (B 14 bis 19) beschrieben werden. Unterstützte Formate

Wiedergabe von Discs CTI [3, 4]: [OK]: [RETURN]: Weitere Bedienvorgänge

einer Diaschau auf Ihrem iPod. 2 Wiedergabe Sie können die Fernbedienung benutzen, um Ihren iPod zu steuern. Sie können ein USB-Massespeichergerät anschließen und Musikstücke oder Dateien von ihm wiedergeben. Geräte, die als USB-Massenspeicher klassifiziert sind: – USB-Geräte, die nur Massentransfer unterstützen. – USB-Geräte, die USB 2.0 Full Speed unterstützen. Vorbereitung ≥ Stelen Sie vor dem Anschließen eines USB-Geräts sicher, dass die darauf gespeicherten Daten gesichert worden sind. ≥ Wir empfehlen, kein USB-Verlängerungskabel zu verwenden. USBGeräte, die über ein Kabel angeschlossen werden, werden von diesem Gerät nicht erkannt. Standbilder JPEG (Erweiterung: “.jpg”, “.JPG”, “.jpeg”, “.JPEG”) Musik MP3 (Erweiterung: “.mp3”, “.MP3”) WMA (Erweiterung: “.wma”, “.WMA”) Video MPEG4§ (Erweiterung: “.asf”, “.ASF”) DivX (Erweiterung: “.divx”, “.DIVX”, “.avi”, “.AVI”) Referenz Auswahl des Menüs iPod.

Inbetriebnahme Wiedergabe von einem USB-Gerät Für Panasonic D-Snap/DIGA [[Hinweis[[ ≥ Maximum: 255 Ordner, (mit Ausnahme des Stammordners) 4000 Dateien, 28 Zeichen je Datei- bzw. Ordnername. ≥ Bei Anschließen eines USB-Kartenlesers für mehrere Speicherkarten wird nur eine Speicherkarte erkannt. Normalerweise ist dies die zuerst eingesteckte Speicherkarte. RQTX0214 DEUTSCH

Ändern der Einstellungen des Wiedergabegeräts Inbetriebnahme MENÜS Auswahl der Sprache für die Disc-Menüs. ≥ ENGLISCH

BEENDEN : SETUP Auswahl des Menüs.

Anzeige der aktuellen Einstellung der unten genannten Optionen Die der Disc zugewiesene Originalsprache wird ausgewählt. Geben Sie den entsprechenden Code aus der Sprachcodeliste ein (B 35). Falls die für “AUDIO” ausgewählte Sprache nicht verfügbar ist, erscheinen die Untertitel in dieser Sprache (falls auf der Disc verfügbar). KINDERSICHERUNG Einstellen eines Bemessungspegels zur Begrenzung der Wiedergabe DVD-Video. Einstellung der Bemessungsgröße (wenn Pegel 8 ausgewählt ist) ≥ 0 SPERRT ALLE: Zur Verhinderung der Wiedergabe von Discs ohne Bemessungspegel. ≥ 1 bis 7 ≥ 8 UNBESCHR. Bei der Auswahl eines Bemessungspegels erscheint eine Bildschirmanzeige Password. Befolgen Sie die Anweisungen auf dem Bildschirm. Vergessen Sie Ihr Password nicht. Falls eine DVD-Video-Disc in das Gerät eingelegt wird, die den Bemessungspegel überschreitet, wird eine Meldung auf dem Bildschirm angezeigt. Befolgen Sie die Anweisungen auf dem Bildschirm. Weitere Bedienvorgänge DISC EINSTELLZUSTAND AUDIO UNTERTITEL MENÜS KINDERSICHERUNG PASSWORT EINSTEL. ZURÜCK Zum Ändern der Bemessungsgrößen (wenn Pegel 0 bis 7 ausgewählt ist) ≥ ÄNDERN: Befolgen Sie die Anweisungen auf dem Bildschirm.

SETUP DISC Menü AUDIO Auswahl der Audiosprache.

≥ DEUTSCH ≥ ENGLISCH ≥ ITALIENISCH

≥ ORIGINALFASS.§1 ≥ SONSTIGE – – – –§2 Auswahl der Untertitelsprache. ≥ AUTOMATISCH§3 ≥ ENGLISCH

≥ POLNISCH ≥ SONSTIGE – – – –§2 RQTX0214 Wählen Sie das Aussehen zur Anpassung Ihres Fernsehers aus. ≥ 16:9: Breitband TV (16:9) ≥ 4:3PAN&SCAN: Normales Seitenverhältnis TV (4:3) Die Seiten des Breitbandbild werden so abgeschnitten, dass der Bildschirm ausgefüllt wird (wenn nicht von der Disc untersagt). ≥ 4:3LETTERBOX: Normales Seitenverhältnis TV (4:3) Das Breitbandbild wird Briefkastenstil angezeigt. Beenden. -CH SELECT UNTERTITEL TV-BILDFORMAT Nehmen Sie die Einstellungen vor. ≥ Die Einstengen bleiben erhalten, auch wenn Sie das Gerät auf Standby umschalten. ≥ Die unterstrichenen Positionen in den folgenden Menüs sind die Werkseinstellungen. DEUTSCH VIDEO Menü BEENDEN : SETUP

Ändern des Passwords für “KINDERSICHERUNG”. ≥ EINSTELLUNG Wählen Sie die Position.

PASSWORT Element Einstellung ≥ Drücken Sie [RETURN], um zur vorausgehenden Bildschirmanzeige zurückzukehren.

Referenz ENGLISCH AUTOMATISCH ENGLISCH 8 UNBESCHR. LAUFZEIT Einstellen, falls Sie bei Anschluss an einen Plasma-Bildschirm feststellen, dass das Audiosignal nicht mit dem Videosignal synchron ist. ≥ 0 ms/AUTO ≥ 20 ms ≥ 40 ms ≥ 60 ms ≥ 80 ms ≥ 100 ms Wählen Sie “0 ms/AUTO” bei Verwendung von VIERA Link “HDAVI Control” mit einem “HDAVI Control 3 oder später”-kompatiblem Fernseher (B 20). Audio- und Videosignal werden automatisch synchronisiert. NTSC-DISC-AUSG. Wählen Sie PAL 60 oder NTSC-Ausgabe bei der Wiedergabe von NTSCDiscs (B 28, Videosysteme). ≥ NTSC: Beim Anschluss eines NTSC-Fernsehers. ≥ PAL60: Beim Anschluss eines PAL-Fernsehers. STANDBILD-MODUS Angabe des Bildtyps, der während der Pause angezeigt wird. ≥ AUTOMATISCH ≥ HALBBILD§ :Das Bild ist nicht unscharf, aber die Bildqualität ist geringer. ≥ VOLLBILD§ :Die Gesamtqualität ist hoch, aber das Bild kann unscharf erscheinen.

Butte nehmen Sie auf “Einzelstandbild und Halbbild” (B 33, Glossar) Bezug. ２００８年１２月２６日 VIDEOAUSG SCART Auswahl des Videosignalformats für die Ausgabe über den SCART (AV)Anschluss. ≥ VIDEO ≥ S-VIDEO ≥ RGB 1: (Nur bei Anschluss an einen RGB-kompatiblen Fernseher) Wählen Sie diese Modalität, falls Sie das Bild des Geräts immer als RGB-Signal anzeigen möchten. Der Bildschirm des Fernsehers schaltet sich automatisch auf die Anzeige des Bilds der Geräts um, wenn das Gerät eingeschaltet wird. ≥ RGB 2: (Nur bei Anschluss an einen RGB-kompatiblen Fernseher) Falls der Wahlschalter auf “DVD/CD” eingestellt ist, schaltet sich der Bildschirm des Fernsehers in der Modalität TV-Tuner nur während der DiscWiedergabe ([DVD-V] [DVD-VR] [VCD]) oder beim Anzeige des On-ScreenMenüs der DVD/CD automatisch auf die Anzeige des Bilds des Geräts um. Das Bild des Fernsehers wird angezeigt, wenn der Wahlschalter auf “AV” eingestellt wird. Bei anderen Umschaltern wird das Bild dieses Geräts angezeigt. AUDIO Menü Auswahl zur Anpassung des Typs des angeschlossenen an den HDMI AV OUT-Anschluss angeschlossenen Geräts. Wählen Sie “BITSTREAM” aus, wenn das Gerät den Bitstream decodieren kann (digitale Form von 5.1-Channel-Daten). Wählen Sie anderenfalls “PCM” aus. (Falls der Bitstream ohne einen Decoder an das Gerät ausgegeben wird, ist es möglich, dass höhere Geräuschpegel ausgegeben werden, die Ihre Lautsprecher und Ihr Gehör beschädigen können.) DOLBY DIGITAL§ ≥BITSTREAM ≥PCM DTS§

≥ EINSTELLUNGEN: ≥ C-VERSATZ (Center-Verzögerung): 0ms, 1ms, 2ms, 3ms, 4ms, 5ms Auswahl der Verzögerung für Ihren Center-Lautsprecher. ≥ LS/RS-VERSATZ (Verzögerung linker Surround/rechter Surround): 0ms, 5ms, 10ms, 15ms Auswahl der Verzögerung für Ihren Surround-Lautsprecher. ≥ TESTTON: EINSTELLUNG Verwenden Sie für die Einstellung der Lautsprecherlautstärke den Testton (B 13, Manuelle Einstellung der Lautsprecherlautstärke). DISPLAY Menü SPRACHE Auswahl der Sprache für die On-Screen-Meldungen. ≥ ENGLISH ≥ FRANÇAIS ≥ ESPAÑOL ≥ DEUTSCH ≥ ITALIANO ≥ SVENSKA ≥ NEDERLANDS ≥ POLSKI HDMI Menü VIDEOPRIORITÄT ≥ EIN: Bei Verwendung des Anschlusses HDMI AV OUT für die VideoAusgabe. Die Auflösung der Video-Ausgabe vom Anschluss HDMI AV OUT wird in Abhängigkeit von den Kapazität des angeschlossenen Geräts (z.B. Fernseher) optimiert. ≥ AUS: Bei Verwendung des Anschlusses HDMI AV OUT für die VideoAusgabe. Die Video-Ausgabe ist nicht von dem angeschlossenen Gerät abhängig, sondern von diesem Gerät. RGB-BEREICH ≥ AUS Dies funktioniert nur, wenn “FARBRAUM” in Menü 4 (HDMI) auf RGB (B 19) eingestellt ist. ≥ STANDARD ≥ VERSTÄRKUNG: Wenn schwarze und weiße Bilder nicht ausgeprägt sind. LAUTSPR. -EINST. VIERA Link DYNAMIKBEREICH ≥ EIN: Stellen Sie einen klaren Ton ein, auch wenn die Lautstärke niedrig ist. Besonders geeignet für den späten Abend. (Funktioniert nur mit Dolby Digital) Auswahl der Verzögerungszeit der Lautsprecher (Wirksam bei der Wiedergabe von 5.1-Channel-Audio) (Nur Center- und Surround-Lautsprecher) Für ein optimales Hören des 5.1-Channel-Audiosignals sollten alle Lautsprecher mit Ausnahme des Subwoofers den gleichen Abstand zur Sitzposition aufweisen. Stellen Sie die Verzögerungszeit zum Ausgleichen des Unterschied ein, falls Sie den Center-Lautsprecher oder den Surround-Lausprecher näher an der Sitzposition aufstellen müssen.

: Tatsächliche Lautsprecherposition : Ideale Lautsprecherposition

: Primärer Hörabstand Ungefähre Raummaße

Kreis eines konstanten primären Hörabstands Entnehmen Sie den Unterschied der Tabelle und nehmen Sie die empfohlene Einstellung vor, falls der Abstand a oder b weniger als c beträgt. a Mittellautsprecher Differenz (ca.) Einstellung 30 cm 1ms 60 cm 2ms 90 cm 3ms 120 cm 4ms 150 cm 5ms b Surround-Lautsprecher Differenz (ca.) Einstellung 150 cm 5ms 300 cm 10ms 450 cm 15ms ≥ EIN: ≥ AUS Die Funktion VIERA Link “HDAVI Control” ist verfügbar (B 20). AUTO AUS Wählen Sie die gewünschte Einstellung dieses Geräts für die Verknüpfung Abschaltung für den Betrieb von VIERA Link (B 20). (Dies funktioniert in Abhängigkeit von den Einstellungen des angeschlossenen VIERA Link “HDAVI Control”-kompatiblen Geräts.) ≥ VIDEO/AUDIO: Wenn der Fernseher ausgeschaltet wird, wird auch dieses Gerät automatisch ausgeschaltet. ≥ VIDEO: Wenn der Fernseher ausgeschaltet wird, wird auch dieses Gerät ausgeschaltet, mit Ausnahme während der folgenden Bedingungen: – Audio-Wiedergabe ([CD] [MP3] [WMA]) – Modalität iPod – Modalität Radio – Modalität “AUX” oder “D-IN” (nicht ausgewählte TV-AudioEinstellung für VIERA Link) TV-TONEINGANG Auswahl des Audioeingangs des Fernsehers für den Betrieb mit VIERA Link-Operationen (B 20). ≥ AUX ≥ DIGITAL IN (Fortsetzung auf der nächsten Seite) RQTX0214 DEUTSCH ≥BITSTREAM ≥PCM Wenn das Audiosignal über den HDMI AV OUT-Anschluss ausgegeben wird und das angeschlossene Gerät die ausgewählte Position nicht unterstützt, ist die tatsächliche Ausgabe von der Leistung des angeschlossenen Geräts abhängig. Bei Audio-Ausgabe über den Anschluss HDMI AV OUT. (In Abhängigkeit von den Kapazitäten des angeschlossenen Geräts kann die Audio-Ausgabe von den Audio-Einstellungen des Hauptgeräts abweichen.) ≥ AUS: Wenn der Anschluss HDMI AV OUT nicht für die Audio-Ausgabe verwendet wird. (Die Audio-Ausgabe verwendet die Einstellungen des Hauptgeräts.) Referenz ≥ EIN: MPEG§ Weitere Bedienvorgänge AUDIO AUS ≥BITSTREAM ≥PCM

Inbetriebnahme 25 ページ Wiedergabe von Discs SC-PT470EG-RQTX0214_Ger.book

Ändern der Einstellungen des Wiedergabegeräts (Fortsetzung) SONSTIGE Menü DVD-VR/DATEN REGISTRIERUNG [DivX] Inbetriebnahme Anzeigen des Registrierungscodes des Geräts. ≥ CODE ANZEIGEN Sie benötigen den Registrierungscode für den Erwerb und die Wiedergabe von DivX-Video-on-Demand-Inhalten (VOD) (B unten). JPEG-ZEIT Einstellen der Geschwindigkeit der Diaschau. Werksvoreinstellung: 3 SEK. ≥ 1 SEK. bis 15 SEK. (in Schritten von einer Einheit) ≥ 15 SEK. bis 60 SEK. (in Schritten von 5 Einheiten) ≥ 60 SEK. bis 180 SEK. (in Schritten von 30 Einheiten) Wiedergabe von Discs DISPLAY-DIMMER Ändern der Helligkeit des Display und der Anzeige des Geräts. ≥ HELL ≥ GEDIMMT: Die Anzeige ist dunkel. (Die SURROUND OUTPUT-Anzeige geht auch aus, wenn sie aktivgiert ist.) ≥ AUTOMATISCH: Das Display ist dunkel, aber es wird beim Ausführen einiger Operationen heller. (Die SURROUND OUTPUT-Anzeige geht beim Ausführen einiger Operation an.) Auswahl der ausschließlichen Wiedergabe von DVD-VR oder DATEN. ≥ DVD-VR: Zur Wiedergabe von Video/Programmen auf DVD-RAM oder DVD-R/-RW. ≥ DATEN: Zur Wiedergabe von Datendateien auf DVD-RAM oder DVD-R/-RW. ABDUNKLUNG Dies vermeidet Einbrennungen auf dem Bildschirm des Fernsehers. ≥ AUS ≥ 5 MIN. WARTEN: Falls für 5 Minuten keine Betrieb vorhanden ist, wird das Bild grau. Der Bildschirm des Fernsehers wird bei Ausführen einiger Operationen wieder aktiviert. (Dies funktioniert nicht während der VideoWiedergabe.) WERKSVORGABEN Stellt alle Werte im Hauptmenü (MAIN) auf die Defaulteinstellungen zurück. ≥ RÜCKSTELLUNG Die Bildschirmanzeige Password wird angezeigt, falls “KINDERSICHERUNG” (B 24) eingestellt wurde. Bitte geben Sie das gleiche Password ein und schaltet Sie das Gerät dann aus oder ein. Weitere Bedienvorgänge DivX-Informationen ZU DIVX VIDEO-ON-DEMAND: Dieses DivX®-zertifizierte Gerät muss registriert sein, um DivX Video-onDemand (VOD)-Inhalte abzuspielen. Erzeugen Sie zuerst den DivX VOD-Registriercode für Ihr Gerät und senden Sie diesen beim Registrieren. [Wichtig: DivX VOD-Inhalte sind durch ein DivX-DRM-System (Digital Rights Management) geschützt, das die Wiedergabe auf registrierten DivX-zertifizierten Geräten einschränkt. Wenn Sie versuchen, DivX VOD-Inhalte wiederzugeben, die nicht für Ihr Gerät genehmigt sind, erscheint die Meldung “AUTHORISIERUNGSFEHLER”, und der Inhalt wird nicht abgespielt.] Weitere Informationen erhalten Sie unter www.divx.com/vod. Anzeigen des Registrierungscodes des Geräts (B oben, “REGISTRIERUNG” im Menü SONSTIGE) SONSTIGES-REGISTRIERUNG (DIVX) Referenz

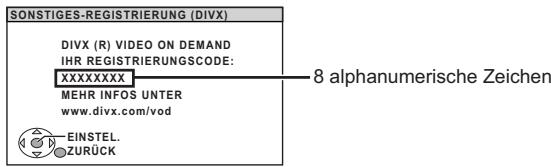

www.divx.com/vod 8 alphanumerische Zeichen EINSTEL. ZURÜCK ≥ Wir empfehlen Ihnen, sich diesen Code aufzuschreiben, um später darauf Bezug nehmen zu können. ≥ Nach der ersten Wiedergabe von DivX-VOD-Inhalten wird ein weiterer Registrierungscode in “REGISTRIERUNG (DIVX)” angezeigt. Verwenden Sie diesen Registrierungscode nicht für den Erwerb von DivX-VOD-Inhalten. Falls Sie diesen Code für den Erwerb von DivXVOD-Inhalten verwenden und dann den Inhalt mit diesem Gerät wiedergeben, können Sie nicht länger die Inhalte wiedergeben, die Sie unter Verwendung des vorausgehenden Codes erworben haben. Zu DivX-Inhalten, die von eine begrenzte Anzahl von Malen wiedergegeben werden können Einige DivX-VOD-Inhalte können nur eine begrenzte Anzahl von Malen wiedergegeben werden. Wenn Sie diese Inhalte wiedergeben, wird die verbleibende Anzahl der Male angezeigt. Sie können diese Inhalte nicht wiedergeben, wenn als Anzahl der verbleibenden Wiedergaben Null angezeigt wird. (“VERLEIH BEENDET” wird angezeigt.) DEUTSCH RQTX0214 Während der Wiedergabe dieser Inhalte ≥ Die Anzahl der verbleibenden Wiedergaben wird um 1 verringert, wenn – Sie [Í] oder [SETUP] drücken. – Sie [∫ STOP] drücken. – Sie [:, 9 SKIP] oder [6, 5 SEARCH] usw. drücken und bei einem anderen Inhalt angelangen. Die Funktion Fortsetzen (B 15, Stopp) funktioniert nicht.

Wiedergabe von DivX-Untertiteltext Sie können den auf der DivX-Video-Disc aufgezeichnete Untertiteltext mit diesem Gerät wiedergeben. In Abhängigkeit von dem für die Erstellung der Datei angewendeten Verfahren ist es möglich, dass die folgenden Funktionen nicht funktionieren oder, dass die Untertitel nicht ordnungsgemäß angezeigt werden. 1 Wählen Sie während der Wiedergabe “UNTERTITEL” im Menü 1 (B 18) aus. 2 Drücken Sie [3, 4], um “TEXT EIN” auszuwählen, und drücken Sie [OK]. ≥DivX-Videodateien, die nicht “TEXT EIN” anzeigen, weisen keinen Untertiteltext auf. Es können keine Untertiteltexte angezeigt werden. ≥Versuchen Sie, die Spracheinstellungen zu ändern, falls die Untertiteltexte nicht ordnungsgemäß angezeigt werden (B unten). Spracheinstellungen der Untertiteltexte [Nur wenn “SPRACHE” im DISPLAY-Menü auf “ENGLISH” eingestellt ist (B 25).] 1 Drücken Sie während der Wiedergabe [SETUP]. 2 Drücken Sie [3, 4], um “DISC” auszuwählen, und drücken Sie [OK]. 3 Drücken Sie [3, 4], um “SUBTITLE TEXT” auszuwählen, und drücken Sie [OK]. 4 Drücken Sie [3, 4], um “LATIN1” auszuwählen, “LATIN2” (Werkseinstellung), “CYRILLIC” oder “TURKISH” und drücken Sie [OK]. ≥Drücken Sie zum Verlassen der Bildschirmanzeige [SETUP]. Untertiteltypen, wie wiedergegeben werden können Untertiteltexte, die folgenden Bedingungen erfüllen, können mit diesem Gerät wiedergegeben werden. ≥ Dateiformat: MicroDVD, SubRip oder TMPlayer ≥ Dateiextension: “.SRT”, “.srt”, “.SUB”, “.sub”, “.TXT” oder “.txt” ≥ Dateiname: Mehr als 44 Zeichen, mit Ausnahme der Dateiextension ≥ E DivX-Videodatei und die Untertiteltextdatei befinden sich im gleichen Ordner und die Dateinamen sind abgesehen von den Dateiextensionen gleich. ≥ Falls mehrere Untertiteltextdateien im gleichen Ordner vorhanden sind, werden sind in der folgenden Vorrangreihenfolge wiedergegeben: “.srt”, “.sub”, “.txt”. [[Hinweis[[ ≥ Falls der Dateiname der DivX-Videodatei im Menü Bildschirmanzeige nicht richtig angezeigt wird (der Dateiname wird als “¢” angezeigt) oder falls die Dateigröße 256 KB überschreitet, ist es möglich, dass die Untertiteltexte nicht ordnungsgemäß wiedergegeben werden. ≥ Die Untertiteltexte können des Anzeigens des Menüs oder während der Durchführung von Operationen wie Suche nicht wiedergegeben werden. SC-PT470EG-RQTX0214_Ger.book 27 ページ ２００８年１２月２６日

Optionen für die Installation der Lautsprecher Sie können alle Lautsprecher (mit Ausnahme des Subwoofers) an einer Wand anbringen. ≥ Die Wand oder der Pfeiler, an denen die Lautsprecher angebracht werden, sollten eine Tragkraft von 10 kg je Schraube aufweisen. Konsultieren Sie für die Anbringung der Lautsprecher an der Wand einen qualifizierten Bauunternehmer. Eine unrichtige Anbringung kann zu Beschädigungen der Wand und der Lautsprecher führen. 1 Schrauben Sie eine Schraube (nicht im Lieferumfang) in die Wand. Front- und Surround-Lautsprecher Mittellautsprecher Inbetriebnahme 2 Setzen Sie den Lautsprecher mit dem Loch sicher in die Schraube ein. Anbringung an einer Wand 190 mm Hergestellt unter Lizenz von Dolby Laboratories. Dolby, Pro Logic und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories. Hergestellt unter Lizenz der US-Patente Nr.: 5.451.942; 5.956.674;

5.974.380; 5.978.762; 6.487.535 sowie weiterer vergebener oder

beantragter US-Patente oder weltweiter Patente. DTS und DTS Digital Surround sind eingetragene Handelsmarken und die DTSLogos und das DTS-Symbol sind Handelsmarken von DTS, Inc. c 1996-2008 DTS, Inc. Alle Rechte vorbehalten. U.S. Patent-Nr. 6.836.549, 6.381.747, 7.050.698, 6.516.132 und Die in diesem Produkt eingesetzte Copyright-Schutztechnologie ist durch US-Patente und andere Rechte zum Schutz geistigen Eigentums geschützt. Die Verwendung dieser CopyrightSchutztechnologie unterliegt der Genehmigung durch Macrovision und ist nur für den häuslichen Gebrauch und andere eingeschränkte Betrachtungsanwendungen vorgesehen, es sei denn, es liegt eine ausdrückliche Genehmigung durch Macrovision vor. Reverse Engineering oder Disassemblieren ist verboten. Windows Media und das Windows-Logo sind Markenzeichen oder eingetragene Markenzeichen der Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern. Dieses Produkt unterliegt dem Schutz durch bestimmte Rechte an geistigem Eigentum von Microsoft Corporation und Dritten. Nutzung oder Verteilung einer derartigen Technologie außerhalb dieses Produkts ohne Erteilung einer entsprechenden Lizenz durch Microsoft, ein autorisiertes Microsoft-Tochterunternehmen oder autorisierte Dritte ist verboten. Dieses Produkt ist unter der Bezeichnung MPEG-4 Visual Patent Portfolio License für die persönliche und nicht-kommerzielle Nutzung vonseiten eines Benutzers lizenziert, um (i) Videos in Übereinstimmung mit dem MPEG-4 Video Standard („MPEG-4 Video“) zu kodieren und/oder (ii) ein MPEG-4 Video, das von einem Benutzer für persönliche und nicht-kommerzielle Zwecke kodiert wurde und/oder von einem durch MPEG LA zur Bereitstellung von MPEG-4 Video lizenzierten Videovertreiber bereitgestellt wurde, zu dekodieren. Für andere Zwecke wird keine Lizenz gewährt und ist hierin auch nicht eingeschlossen. Weitere Informationen, auch zur Werbe-, internen und kommerziellen Verwendung und Lizenzierung, erhalten Sie von MPEG LA, LLC. Siehe http://www.mpegla.com. DivX®--Video-Wiedergabe DivX® ist ein eingetragenes Warenzeichen von DivX, Inc. und wird unter Lizenz verwendet. Plays DivX® video DivX® is a registered trademark of DivX, Inc., and is used under license. „HDMI“, das HDMI-Logo und „High-Definition Multimedia Interface“ sind Marken bzw. eingetragene Marken von HDMI Licensing LLC. Weitere Bedienvorgänge 3 mm bis 5 mm Referenz Wand oder Säule 7,0 mm bis 9,0 mm HDAVI ControlTM ist ein Markenzeichen von Panasonic Corporation. iPod ist ein Warenzeichen von Apple Inc., registriert in den USA und anderen Ländern. RQTX0214 DEUTSCH 4,0 mm Wiedergabe von Discs Mindestens 30 mm

Discs, die wiedergegeben werden können Referenz Handelsübliche Discs Weitere Bedienvorgänge Wiedergabe von Discs Inbetriebnahme Disc In diesen Anweisungen angegeben durch Logo Anmerkungen DVD-Video [DVD-V] Qualitativ hochwertige Video- und Musik-Discs Video-CD [VCD] Musik-Discs mit Video Einschließlich SVCD (gemäß IEC62107)

[CD] Musik-Discs Aufgenommene Discs (±: Abspielbar, —: Nicht abspielbar) Disc Logo Mit einem DVDVideo-Recorder aufgenommene Discs usw. [DVD-VR]§2 [DVD-V]§4 Mit einem PC aufgenommene Discs usw. [WMA] [MP3] [JPEG] [MPEG4] [DivX] Abschließen§6 DVD-RAM

Nicht erforderlich DVD-R/RW

Referenz ≥ In Abhängigkeit vom Typ der Disc, den Aufzeichnungsbedingungen, dem Aufzeichnungsverfahren oder dem Verfahren der Dateierstellung (B 29, Tipps zur Erstellung von Daten-Discs) ist es in einigen Fällen möglich, dass nicht alle vorgenannten Discs wiedergegeben werden können. Dieses Gerät kann CD-R/RW wiedergeben, die im Format CD-DA oder Video CD aufgenommen wurden. Discs, die in DVD-Recordern oder DVD-Video-Kameras usw. mit Version 1.1 von Video Recording Format (einem genormten VideoAufnahmeverfahren) aufgenommen wurden. Discs, die in DVD-Recordern oder DVD-Video-Kameras mit Version 1.2 von Video Recording Format (einem genormten VideoAufnahmeverfahren) aufgenommen wurden. Discs, die mit DVD-Recordern oder DVD-Video-Kameras im Format DVD-Video aufgenommen wurden. Aufgenommen in einem von DVD-Video verschiedenen Format; deshalb können einige Funktionen nicht benutzt werden. Ein Prozess, der die Wiedergabe auf kompatiblen Geräten gestattet. Für die Wiedergabe einer Disc, die als “Erforderlich” angegeben wird, muss die Disc auf dem Gerät abgeschlossen werden, auf dem sie aufgenommen worden ist. Durch das Schließen der Sitzung wird die Arbeit ebenfalls abgeschlossen. Anmerkung über die Verwendung von DualDisc Die Seite mit dem digitale Audio-Inhalt einer DualDisc entspricht nicht den technischen Spezifikationen des Formats Compact Disc Digital Audio (CD-DA) und daher ist die Wiedergabe nicht möglich. Discs, die nicht wiedergegeben werden können Blu-ray, HD DVD, AVCHD-Discs, DVD-RW Version 1.0, DVD-Audio, DVD-ROM, CD-ROM, CDV, CD-G, SACD, Photo CD, DVD-RAM, die nicht außer ihrer Cartridge entnommen werden können, 2,6 GB und 5,2 GB DVD-RAM sowie auf dem Markt verfügbare “Chaoji VCD” einschließlich CVD, DVCD und SVCD, die nicht IEC62107 entsprechen. DEUTSCH RQTX0214 Videosysteme

≥ Dieses Gerät kann PAL und NTSC wiedergeben, aber Ihr Fernseher muss für das auf der Disc verwendete System geeignet sein. ≥ PAL-Discs können auf einem NTSC-Fernseher nicht ordnungsgemäß wiedergegeben werden. ≥ Dieses Gerät kann NTSC-Signale in PAL 60 für die Wiedergabe auf einem PAL-Fernseher konvertieren (B 24, “NTSC-DISC-AUSG.” im VIDEO Menü). Vorsichtsmaßnahmen zum Umgang mit Discs ≥ Bringen Sie keine Etiketten oder Aufkleber auf den Discs an. Dies kann zur Verwölbung der Aufkleber führen, wodurch die Discs unbrauchbar werden. ≥ Schreiben Sie nicht mit einem Kugelschreiber oder einem anderen Schreibgerät auf die beschreibbare Seite. ≥ Verwenden Sie keine Reinigungs-Sprays, Benzin, Verdünner, Flüssigkeit zur Vermeidung von elektrostatischen Ladungen oder sonstige Lösungsmittel. ≥ Verwenden Sie keine kratzfesten Protektoren oder Abschläge. ≥ Verwenden Sie nicht die folgenden Discs: – Discs, die Kleberrückstände von entfernten Etiketten oder Aufklebern aufweisen (gemietete Discs usw.). – Stark gewölbte oder gerissene Discs. – Discs mit unregelmäßiger Form wie durch Hitze verformte Discs. SC-PT470EG-RQTX0214_Ger.book 29 ページ ２００８年１２月２６日

Tipps zur Erstellung von Daten-Discs Referenz [WMA] CD-R/RW “.WMA” “.wma” ≥ Kompatible Kompressionsrate: zwischen 48 kbps und 320 kbps ≥ Sie können keine WMA -Dateien mit Kopierschutz wiedergeben. ≥ Dieses Gerät unterstützt nicht Multiple Bit Rate (MBR: ein Codierverfahren für Audio-Inhalt, das eine Audiodatei mit unterschiedlichen Bitraten erstellt). [MP3] DVD-RAM DVD-R/RW CD-R/RW “.MP3” “.mp3” ≥ Diese Geräte unterstützt keine ID3-Tags. ≥ Sampling-Frequenz und Kompressionsrate: – DVD-RAM, DVD-R/RW: 11,02, 12, 22,05, 24 kHz (8 bis 160 kbps), 44,1 und 48 kHz (32 bis 320 kbps) – CD-R/RW: 8, 11,02, 12, 16, 22,05, 24 kHz (8 bis 160 kbps), 32, 44,1 und 48 kHz (32 bis 320 kbps) [JPEG] DVD-RAM DVD-R/RW CD-R/RW “.JPG” “.jpg” “.JPEG” “.jpeg” ≥ JPEG-Dateien, die mit einer Digitalkamera gemäß dem DCF-Standard (Design rule for Camera File system) Version 1.0 aufgenommen wurde, werden wiedergegeben. – Es ist möglich, dass Dateien, die auf einem PC mit Bildbearbeitungssoftware verändert, bearbeitet oder gespeichert worden sind, nicht wiedergegeben werden. ≥ Dieses Gerät kann bewegten Bilder MOTION JPEG und vergleichbare Formate und Standbilder, die von JPEG verschieden sind (z.B. TIFF), oder Bilder mit angehängter Audiodatei wiedergeben. [MPEG4] DVD-RAM DVD-R/RW CD-R/RW “.ASF” “.asf” ≥ Sie können mit diesem Gerät MPEG4-Daten [gemäß den SD-VIDEO-Spezifikationen (ASFStandard)/MPEG4 (Simple Profile) Videosystem/G.726 Audiosystem] wiedergeben, die mit Panasonic SD-Multi-Kameras oder DVD-Recordern aufgenommen wurden. ≥ Das Aufnahmedatum kann von dem tatsächlichen Datum abweichen. [DivX] DVD-RAM DVD-R/RW CD-R/RW “.DIVX” “.divx” “.AVI” “.avi” ≥ Gibt alle Versionen von DivX®-Video wieder (einschließlich DivX®6) [DivX Videosystem/MP3, Dolby Digital oder MPEG Audiosystem] mit Standardwiedergabe von DivX®-Mediendateien. Mit DivX Ultra hinzugefügte Funktionen werden nicht unterstützt. ≥ DivX-Dateien, die größer als 2 GB sind oder keinen Index aufweisen, können mit diesem Gerät nicht ordnungsgemäß wiedergegeben werden. ≥ Dieses Gerät unterstützt alle Auflösungen bis zu 720k480 (NTSC)/720k576 (PAL). ≥ Sie können mit diesem Gerät bis zu 8 Audio- und Untertiteltypen auswählen. ≥ Unterschiede in der Anzeigereihenfolge in der Menüanzeige und der Computeranzeige sind möglich. ≥ Dieses Gerät kann keine Dateien wiedergeben, die mit Packet Write aufgenommen wurden. DVD-RAM ≥ Die Discs müssen UDF 2.0 entsprechen. DVD-R/RW ≥ Die Discs müssen UDF Bridge entsprechen (UDF 1.02/ISO9660). ≥ Dieses gerät unterstützt nicht Multi-Session. Nur die Default-Session wird wiedergegeben. CD-R/RW ≥ Die Discs müssen ISO9660 Level 1 oder 2 entsprechen (mit Ausnahme von erweiterten Formaten). ≥ Dieses Geräte unterstützt Multi-Session, aber das Starten der Wiedergabe dauert länger, wenn viele Sessions vorhanden sind. Reduzieren Sie die Anzahl der Sessions auf ein Minimum, um dies zu vermeiden. Inbetriebnahme Erweiterung Wiedergabe von Discs Disc Weitere Bedienvorgänge Format Wartung SO NICHT Verwenden Sie nie handelsüblicher Linsenreiniger, da sie Funktionsstörungen verursachen können. Die Reinigung der Linse ist normalerweise nicht erforderlich, dies ist jedoch von der Einsatzumgebung abhängig. Referenz

Reinigen Sie das Gerät mit einem weichen, trockenen Tuch ≥ Verwenden Sie nie Alkohol, Verdünner oder Benzin zum Reinigen des Gerätes. ≥ Lesen Sie vor der Benutzung von chemisch behandelten Tüchern aufmerksam die mitgelieferten Anweisungen. Stellen Sie sicher, dass das Disc-Fach leer ist, bevor Sie das Gerät transportieren. Anderenfalls können die Disc und das Gerät ernsthaft beschädigt werden. RQTX0214 DEUTSCH Reinigung des Discs Mit einem feuchten Tuch abwischen und dann trockenwischen.

Anleitung zur Fehlerbehebung Inbetriebnahme Bitte nehmen Sie die folgenden Kontrollen vor, bevor Sie sich an den Kundendienst wenden. Bitte wenden Sie sich an Ihren Händler, falls Sie Fragen zu den Kontrollen haben oder falls die in der folgenden Anleitung angegebenen Lösungen das Problem nicht beheben. Stromversorgung Kein Strom. Schließen Sie die Wechselstromversorgung sicher an. (B 8) Das Gerät wird automatisch in die Modalität Standby umgeschaltet. Der Sleep-Timer war in Betrieb und hat die eingestellte Zeit erreicht. (B 34) Wiedergabe von Discs Anzeigen des Geräts Die Anzeige ist dunkel. Wählen Sie “HELL” in “DISPLAY-DIMMER” im Menü SONSTIGE aus. (B 26) “NO PLAY” ≥ Sie haben eine Disc eingelegt, die mit dem Gerät nicht wiedergegeben werden kann; legen Sie eine ein, die wiedergegeben werden kann. (B 28) ≥ Sie haben eine leere Disc eingelegt. ≥ Sie haben eine Disc eingelegt, die nicht abgeschlossen wurde. “NO DISC” Weitere Bedienvorgänge ≥ Sie haben keine Disc eingelegt; legen Sie eine ein. ≥ Sie haben die Disc nicht richtig eingelegt; legen Sie sie richtig ein. (B 14)

“OVER CURRENT ERROR”

Das USB-Gerät nimmt zu viel Leistung auf. Schalten Sie auf die Modalität DVD/CD, entfernen Sie das USB-gerät und schalten Sie das Gerät aus. Referenz Allgemeiner Betrieb Keine Reaktion beim Drücken der Tasten. ≥ Dieses Gerät kann keine Discs wiedergeben, die von den in der Bedienungsanleitung aufgelisteten verschieden sind. (B 28) ≥ Es ist möglich, dass das Gerät aufgrund von Blitzen, statischer Elektrizität oder sonstigen externen Faktoren nicht ordnungsgemäß arbeitet. Schalten Sie das Gerät aus und wieder ein. Schalten Sie alternativ das Gerät aus, klemmen Sie die Stromversorgung ab und schließen Sie sie dann wieder an. ≥ Bildung von Kondensfeuchtigkeit. Warten Sie eine bis zwei Stunden, bis sie verdunstet ist. Keine Reaktion beim Drücken der Tasten auf der Fernbedienung. ≥ Überprüfen Sie, ob die Batterien richtig eingelegt worden sind. (B 8) ≥ Die Batterien sind leer. Ersetzen Sie sie durch neue. (B 8) ≥ Richten Sie die Fernbedienung auf den Sensor für das Signal der Fernbedienung und betätigen Sie sie. (B 35) Andere Geräte reagieren auf die Fernbedienung. Ändern Sie die Betriebsmodalität der Fernbedienung. (B 34) Kein Bild oder kein Ton. “F61” Sie haben Ihr Password vergessen. Kontrollieren und korrigieren Sie den Anschluss der Lautsprecherkabel. Bitte wenden Sie sich an Ihren Händler, falls das Problem auf diese Weise nicht behoben werden kann. (B 6) Die Disc könnte verschmutzt sein. Wischen Sie sie sauber. (B 29) Stellen Sie alle Einstellungen auf die Werksvoreinstellungen zurück. ≥ Drücken Sie bei angehaltener Disc und “DVD/CD” als Quelle [∫] (Stopp) auf dem Hauptgerät. halten Sie die Taste gedrückt und drücken Sie [S10] auf der Fernbedienung, bis “INITIALIZED” auf dem Fernseher verschwindet. Schalten Sie das Gerät aus und wieder ein. Alle Einstellungen werden auf die Defaultwerte zurückgestellt. (Dies funktioniert nicht während der Modalitäten Programm und Random oder wenn das Menü Setup oder das Menü START angezeigt werden.) Einige Zeichen werden nicht korrekt wiedergegeben. Bedienungsfehler. Bitte lesen Sie erneut die Anweisungen. Es ist möglich, das Zeichen nicht richtig angezeigt werden können, die nicht dem englischen Alphabet angehören und die keine arabischen Zahlen sind. “DVD H∑∑” “DVD F∑∑∑” Die Funktion VIERA Link “HDAVI Control” reagiert nicht. “ERROR” ∑ steht für eine Zahl. ≥ Es könnte eine Störung aufgetreten sein. Die Zahl nach “H” und “F” ist vom Status des Geräts abhängig. Schalten Sie das Gerät aus und wieder ein. Schalten Sie alternativ das Gerät aus, klemmen Sie die Stromversorgung ab und schließen Sie sie dann wieder an. ≥ Notieren Sie die Wartungszahl und wenden Sie sich an den Kundendienst, falls die Wartungszahl nicht verschwindet. “U70∑” ∑ steht für eine Zahl. (Die Zahl nach “U70” ist vom Status des Hauptgeräts abhängig.) ≥ Die HDMI-Verbindung verhält sich anomal. – Das angeschlossene Gerät ist nicht HDMI-kompatibel. – Bitte verwenden Sie HDMI-Kabel mit HDMI-Logo (wie auf der Abdeckung gezeigt). – Das HDMI-Kabel ist zu lang. – Das HDMI-Kabel ist beschädigt. “REMOTE 1” oder “REMOTE 2” Bringen Sie die Modalitäten auf dem Hauptgerät und der Fernbedienung in Übereinstimmung. Drücken Sie in Abhängigkeit von der angezeigten Zahl (“1” oder “2”) [OK] und halten Sie die Taste mit der entsprechenden Zahl ([1] oder [2]) zumindest zwei Sekunden gedrückt. (B 34) RQTX0214 Zu viel Umgebungsgeräusche im Raum. Führen Sie die automatische Einrichtung der Lautsprecher erneut in ruhiger Umgebung durch. Der iPod nimmt zu viel Leistung auf. Entfernen Sie den iPod und schalten Sie das Gerät aus und wieder ein. “DVD U11” DEUTSCH “NOISY” ≥ Kontrollieren Sie den Video- oder den Lautsprecheranschluss. (B 6, 7) ≥ Überprüfen Sie die Stromversorgung und die Eingangseinstellung des angeschlossenen Geräts und des Hauptgeräts. ≥ Überprüfen Sie, ob etwas auf der Disc aufgezeichnet ist. Es liegt ein Problem mit der Stromversorgung vor. Bitte wenden Sie sich an Ihren Händler.

Das Mikrofon für die automatische Einrichtung der Lautsprecher ist nicht angeschlossen. Überprüfen Sie, ob das Mikrofon für die automatische Einrichtung der Lautsprecher ordnungsgemäß in die Klinkensteckbuchse SETUP MIC eingesteckt ist.

“NO MIC” “LOADING” ≥ Der iPod ist nicht bereit. Warten Sie, bis diese Anzeige verschwindet. ≥ Klemmen Sie den iPod ab und dann wieder neu an. (B 22) In Abhängigkeit vom Zustand dieses Geräts oder des angeschlossenen Geräts kann es erforderlich sein, die gleiche Operation zu wiederholen, damit die Funktion ordnungsgemäß funktioniert. (B 20) Die Einstellung, die Sie in “TV-BILDFORMAT” (B 24, VIDEO Menü) oder “SPRACHE” (B 25, DISPLAY Menü) vorgenommen haben, funktioniert nicht. Die Einstellungen für “TV-BILDFORMAT”§1 und “SPRACHE”§2 folgen automatisch den Informationen des Fernsehers. (B 9, Smart-SetupEinstellungen) Bei Verwendung von VIERA Link “HDAVI Control” mit “HDAVI Control 3 oder später” kompatiblem Fernseher Bei Verwendung von VIERA Link “HDAVI Control” mit “HDAVI Control 2 oder später” kompatiblem Fernseher Disc-Betrieb Es dauert einige Zeit, bis die Wiedergabe beginnt. ≥ Der Beginn der Wiedergabe kann einige Zeit dauern, wenn ein MP3Stück Standbilddaten aufweist. Auch nach Beginn des Stücks wird die richtige Wiedergabezeit nicht angezeigt. Dies ist normal. [MP3] ≥ Dies ist normal bei DivX-Video. [DivX] Während Überspringen oder Suchen erscheint eine Menüanzeige. [VCD] Dies ist normal für Video-CDs. Das Menü Wiedergabesteuerung erscheint nicht. [VCD] mit Wiedergabesteuerung Drücken Sie zwei Mal [∫ STOP] und drücken Sie dann [1 PLAY]. Die Wiedergabe startet nicht. ≥ Dieses Gerät gibt keine WMA und MPEG4 wieder, die Standbilddaten enthalten. ≥ Nehmen Sie bei der Wiedergabe von DivX-VOD-Inhalten auf die Homepage Bezug, auf der Sie den DivX-VOD-Inhalt erworben haben. (Beispiel: www.divx.com/vod) [DivX] ≥ Es ist möglich, das die ordnungsgemäße Wiedergabe nicht möglich ist, falls eine Disc CD-DA und sonstige Formate enthält. Keine Untertitel. ≥ Wiedergabe der Untertitel. (“UNTERTITEL” in Menü 1) (B 18) ≥ In Abhängigkeit von der Disc ist es möglich, dass die Untertitel nicht wiedergegeben werden können. [DivX] ≥ Video-Bilder, die in die Auflösung 1920k1080 konvertiert worden sind, können von der ursprünglichen 1080p Full-HD-Quelle verschieden erscheinen. Dies ist keine Funktionsstörung des Geräts. ≥ Wenn das HDMI-Kabel angeschlossen ist, ist keine RGB-Ausgabe am SCART (AV)-Anschluss vorhanden. Entfernen Sie das HDMI-Kabel vom Gerät und schalten Sie es aus und wieder ein, wenn der SCART (AV)-Anschluss verwendet wird. Das Bild bleibt stehen. [DivX] Das Bild kann stehen bleiben, falls die DivX-Dateien größer als 2 GB sind. Die Bildgröße passt sich nicht dem Bildschirm an. ≥ Ändern Sie “TV-BILDFORMAT” im VIDEO Menü. (B 24) ≥ Verwendet Sie den Fernseher, um das Aussehen zu ändern. ≥ Ändern Sie die Zoom-Einstellung. (“ZOOM” in Menü 2) (B 19) Das Menü wird nicht ordnungsgemäß angezeigt. Punkt B wird automatisch eingestellt. Stellen Sie das Zoom-Verhältnis auf “NORMAL” zurück. (“ZOOM” in Menü 2) (B 19) Das Menü Setup kann nicht aufgerufen werden. Die Funktion Auto-Zoom funktioniert nicht ordnungsgemäß. Das Ende einer Position wird Punkt B, wenn es erreicht wird. ≥ Wählen Sie “DVD/CD” als Quelle aus. ≥ Löschen Sie Programm und Random-Wiedergabe. (B 16) Ton Der Ton ist verzerrt. ≥ Bei der Wiedergabe von WMA-Dateien können Geräusche auftreten. ≥ Bei der Verwendung der HDMI-Ausgabe kann das Audiosignal nicht über andere Anschlüsse ausgegeben werden. Effekte funktioniert nicht. Bei einigen Discs funktionieren einige Audioeffekte nicht oder haben eine reduzierte Auswirkung. Während der Wiedergabe ist ein Summen hörbar. In der Nähe des Hauptgeräts befindet sich eine Wechselstromversorgung oder eine Leuchtstoffröhre. Halten Sie andere Geräte und Kabel vom Hauptgerät fern. Kein Ton. ≥ Bei der Änderung der Wiedergabegeschwindigkeit kann es zu kurzen Tonaussetzern kommen. ≥ Aufgrund der Art und Weise der Dateiersteng wird kein Audiosignal ausgegeben. [DivX] ≥ Das Audiosignal kann nicht gehört werden, wenn mehr als 4 Geräte über HDMI-Kabel angeschlossen sind. Verringern Sie die Anzahl der angeschlossenen Geräte. ≥ Stellen Sie bei Verwendung der HDMI-Verbindung sicher, dass “AUDIO AUS” im HDMI Menü auf “EIN” eingestellt ist. (B 25) Kein Ton vom Fernseher. Überprüfen Sie die Audio-Anschlüsse. Drücken Sie [EXT-IN], um die entsprechende Quelle auszuwählen. (B 7, 12) Kein Surround-Ton. Drücken Sie [SURROUND] für die Wahl von “MULTI-CH”. (B 12) Bild Das Bild auf dem Fernseher wird nicht ordnungsgemäß angezeigt oder verschwindet. ≥ Das Gerät und der Fernseher weisen unterschiedliche Videosysteme auf. Verwenden Sie ein Multi-System oder PAL Fernseher. ≥ Das auf der Disc verwendete System stimmt nicht mit dem Ihres Fernsehers überein. – PAL-Discs können auf einem NTSC-Fernseher nicht ordnungsgemäß wiedergegeben werden. – Dieses Gerät kann NTSC-Signale in PAL 60 für die Wiedergabe auf einem PAL-Fernseher konvertieren (“NTSC-DISC-AUSG.” im VIDEO Menü). (B 24) ≥ Stellen Sie sicher, dass das Gerät direkt an den Fernseher angeschlossen ist und nicht über einen Videorecorder. (B 7) ≥ Handy-Ladegeräte können Störungen verursachen. ≥ Benutzen Sie eine Außenantenne, falls Sie eine TV-Innenantenne verwenden. ≥ Das Kabel der TV-Antenne befindet sich zu nahe am Gerät. Entfernen Sie es vom Gerät. ≥ Ändern Sie “QUELLENWAHL” im Menü 2. [DivX] (B 19) ≥ Das Bild kann nicht gesehen werden, wenn mehr als 4 Geräte über HDMI-Kabel angeschlossen sind. Verringern Sie die Anzahl der angeschlossenen Geräte. ≥ Stellen Sie bei Verwendung des HDMI AV OUT-Anschlusses sicher, dass keine Videoausgabe gewählt wurde, die mit dem angeschlossenen Fernseher nicht kompatibel ist. Drücken Sie [CANCEL] und halten Sie die Taste gedrückt, bis das Bild ordnungsgemäß angezeigt wird. (Die Ausgabe kehrt zu “480p” oder “576p” zurück.) (B 19) Inbetriebnahme [DVD-V] Diese Funktionen funktionieren mit einigen DVD-Videos nicht.

≥ Schalten Sie die Zoom-Funktion des Fernsehers aus. ≥ Die Zoom-Funktion funktioniert nicht ordnungsgemäß, vor allem bei dunklen Szenen, und es ist möglich, dass sie in Abhängigkeit vom DiscTyp nicht funktioniert. Bei der Wiedergabe einer PAL-Disc ist das Bild verzerrt. Stellen Sie “ÜBERTRAGUNGSMODUS” im Menü 2 auf “AUTO” ein. (B 19) Wiedergabe von Discs Programm und Random-Wiedergabe funktionieren nicht.

Nach Wahl von “Heimkino” in “Lautsprechersteuerung” mit der TV-Fernbedienung, wird auch die Auswahl des TVEingangs geändert. Trennen Sie das HDMI-Kabel vom Fernseher und verbinden Sie es mit einem anderen HDMI-Anschluss. iPod-Betrieb Laden oder Betrieb unmöglich. ≥ Überprüfen Sie, ob der iPod ordnungsgemäß angeschlossen ist. (B 22) ≥ Die Batterie des iPods ist leer. Laden Sie den iPod und nehmen Sie ihn dann wieder in Betrieb. Anzeige von Fotos/Videos des iPods auf dem Fernseher unmöglich. ≥ Überprüfen Sie die Video-Verbindung am SCART (AV)-Anschluss dieses Geräts und wählen Sie “VIDEO” aus “VIDEOAUSG SCART” im VIDEO Menü aus. (B 25) ≥ Nehmen Sie im Menü iPod die richtigen Einstellung für die Ausgabe von Fotos/Videos auf Ihrem Fernseher vor. (Bitte nehmen Sie dazu auf die Bedienungsanleitung Ihres iPods Bezug.) HDMI oder Progressive Video Geisterbilder, wenn HDMI oder progressive Ausgabe eingeschaltet ist. Dieses Problem wird durch das Verarbeitungsverfahren oder auf der DVD-Video verwendetes Material verursacht und sollte durch die Verwendung der Ausgabe “zeilensprung” korrigiert werden. Stellen Sie bei Verwendung des HDMI AV OUT-Anschlusses “VIDEOFORMAT” im Menü 4 auf “480i” oder “576i”. Oder deaktivieren Sie die HDMI AV OUTVerbindung und verwenden Sie andere Video-Verbindungen. (B 7, 19) Weitere Bedienvorgänge ２００８年１２月２６日 Referenz 31 ページ Radio Verzerrte Klang oder Geräusche hörbar. “ST” blinkt oder leuchtet nicht auf. ≥ Korrigieren Sie die Position der FM-Antenne. ≥ Benutzen Sie eine Außenantenne. (B 6) Ein klopfendes Geräusch ist hörbar. Schalten Sie den Fernseher aus und entfernen Sie ihn vom Gerät. USB Das USB-gerät und seine Inhalte können nicht ausgelesen werden. ≥ Das Format des USB-Laufwerks oder seiner Inhalte sind mit dem System nicht kompatibel. (B 23) ≥ Es ist möglich, dass die USB-Hostfunktion mit einigen USB-Geräten nicht funktioniert. ≥ Es ist möglich, dass USB-Geräte mit einer Speicherkapazität von mehr als 32 GB unter einigen Umständen nicht funktionieren. Langsamer Betrieb des USB-Geräts. Große Dateigrößen oder USB-Geräte mit großem Speicher machen längere Zeit für das Lesen und Anzeigen auf dem Fernseher erforderlich. (Fortsetzung auf der nächsten Seite) RQTX0214 DEUTSCH SC-PT470EG-RQTX0214_Ger.book

Anleitung zur Fehlerbehebung (Fortsetzung) TV-Anzeigen Der DivX-VOD-Inhalt weist keine verbleibenden Wiedergaben auf. Sie können ihn nicht wiedergeben. (B 26)

“DISC KANN NICHT IN IHRER

REGION ABGESPIELT WERDEN.”

“Kein Video” Der Betrieb wird von dem Gerät oder der Disc untersagt. Inbetriebnahme “VERLEIH BEENDET” [DivX]

Nur DVD-Video-Discs, die gleiche Regionsnummer aufweisen oder umfassen, die auf der Rückseite angegeben wird, können mit diesem Gerät wiedergegeben werden. (B Deckblatt) In Abhängigkeit vom angeschlossenen iPod ist es möglich, dass das Video-Menü auf dem Fernseher nicht verfügbar ist. Wählen Sie die Modalität iPod-Menü (iPod LCD) (B 22) und bedienen Sie die Video-Wiedergabe über das iPod-Menü. “AUTHORISIERUNGSFEHLER” [DivX] DEUTSCH RQTX0214 Referenz Weitere Bedienvorgänge Wiedergabe von Discs Sie können versuchen, den DivX-VOD-Inhalt wiederzugeben, der mit einem anderen Registrierungscode erworben wurde. Sie können den Inhalt nicht mit diesem Gerät wiedergeben. (B 26)

Technische Daten VERSTÄRKERTEIL RMS-Ausgangsleistung: Modalität Dolby Digital 125 W je Kanal (3 ≠), 1 kHz, 10 % Gesamtklirrfaktor Frontkanäle Surround-Kanäle 125 W je Kanal (3 ≠), 1 kHz, 10 % Gesamtklirrfaktor 250 W je Kanal (6 ≠), 1 kHz, 10 % Gesamtklirrfaktor Mittelkanäle Subwoofer-Kanäle 250 W je Kanal (6 ≠), 100 Hz, 10 % Gesamtklirrfaktor RMS-Gesamtleistung in der Modalität Dolby Digital 1000 W DIN-Ausgangsleistung: Modalität Dolby Digital Frontkanäle 90 W je Kanal (3 ≠), 1 kHz, 1 % Gesamtklirrfaktor Surround-Kanäle 90 W je Kanal (3 ≠), 1 kHz, 1 % Gesamtklirrfaktor Mittelkanäle 115 W je Kanal (6 ≠), 1 kHz, 1 % Gesamtklirrfaktor Subwoofer-Kanäle 115 W je Kanal (6 ≠), 100 Hz, 1 % Gesamtklirrfaktor DIN-Gesamtleistung in der Modalität Dolby Digital 590 W FM-TUNER, ANSCHLUSSTEIL Speichervoreinstellung FM 30 Sender Frequenzmodulation (FM) Frequenzbereich 87,50 MHz bis 108,00 MHz (50-kHz Schritt) Antennenanschlüsse 75 ≠ (unbalanciert) Digitale Audioeingang Optischer Digitaleingang Optischer Anschluss Sampling-Frequenz 32 kHz, 44,1 kHz, 48 kHz Klinkensteckeranschluss Anschluss Stereo, 3,5 mm Klinkenstecker Mikrofon für die Kalibrierung Empfindlichkeit 100 mV, 1,4 k≠ Anschluss Mono, 3,5 mm Klinkenstecker USB-Port USB-Standard USB 2.0 Full Speed Unterstützung für MP3 (¢.mp3) Mediendateiformate WMA (¢.wma) JPEG (¢.jpg) (¢.jpeg) DivX (¢.divx, ¢.avi) MPEG4 (¢.asf) Dateisystem USB-Gerät

Stromversorgung USB-Port Max. 500 mA Bit rate Bis 4 Mbps (DivX) DISC-TEIL Abgespielte Discs (8 cm oder 12 cm) (1) DVD (DVD-Video, DivX§5, 6) (2) DVD-RAM (DVD-VR, MP3§2, 5, JPEG§4, 5, MPEG4§5, 7, DivX§5, 6) (3) DVD-R (DVD-Video, DVD-VR, MP3§2, 5, JPEG§4, 5, MPEG4§5, 7, DivX§5, 6) (4) DVD-R DL (DVD-Video, DVD-VR) (5) DVD-RW (DVD-Video, DVD-VR, MP3§2, 5, JPEG§4, 5, MPEG4§5, 7, DivX§5, 6) (6) iR/iRW (Video) (7) iR DL (Video) (8) CD, CD-R/RW (CD-DA, Video CD, SVCD§1, MP3§2, 5, WMA§3, 5, JPEG§4, 5, MPEG4§5, 7, DivX§5, 6) Gemäß IEC62107 MPEG-1 Layer 3, MPEG-2 Layer 3 Windows Media Audio Ver.9.0 L3 Nicht kompatibel mit Multiple Bit Rate (MBR) Exif Ver 2.1 JPEG-Baseline Dateien Bildauflösung: zwischen 160k120 und 6144k4096 Pixels (Subsampling 4:0:0, 4:2:0, 4:2:2 oder 4:4:4). Extrem lange und schmale Bilder können nicht wiedergegeben werden.

Die kombinierte max. Anzahl von erkennbaren Audio-, Bild- und Videoinhalten und Gruppen: 4000 Audio-, Bild und Videoinhalte und 255 Gruppen. (Mit Ausnahme des Stammordners) Gibt alle Versionen von DivX®-Videos wieder (einschließlich DivX®6) mit Standardwiedergabe von DivX®-Mediendateien. Zertifiziert nach dem DivX Home-Theater-Profil. MPEG4 mit Panasonic SD Multikameras oder DVD-Videorecordern Gemäß den SD-VIDEO Spezifikationen (ASF-Standard)/MPEG4 (Simple Profile) Videosystem/G.726 Audiosystem aufgenommene Daten Abnahme Wellenlänge (DVD/CD) Laserleistung (DVD/CD) Audioausgang (Disc) Anzahl der Kanäle VIDEO-TEIL Videosystem Composite-Video-Ausgang Ausgangspegel Anschluss S-Video-Ausgang Ausgangspegel Y Ausgangspegel C 655/785 nm

5.1 Kanäle (FL, FR, C, SL, SR, SW)

PAL625/50, PAL525/60, NTSC

1 Vss (75 ≠) Scart-Anschluss (1 System) 1 Vss (75 ≠) PAL; 0,3 Vss (75 ≠) NTSC; 0,286 Vss (75 ≠) Scart-Anschluss (1 System) Anschluss RGB-Video-Ausgang Ausgangspegel R 0,7 Vss (75 ≠) Ausgangspegel G 0,7 Vss (75 ≠) Ausgangspegel B 0,7 Vss (75 ≠) Anschluss Scart-Anschluss (1 System) HDMI-AV-Ausgang Anschluss Steckverbindung mit 19 Kontaktstiften, Typ A HDAVI Control Dieses gerät unterstützt die Funktion “HDAVI Control 4”. LAUTSPRECHERTEIL [Frontlautsprecher\SB-HF470] Bauart 1 weg, 1 Lautsprechersystem (Bassreflex) Lautsprecher Impedanz 3 ≠ Breitband 6,5 cm Konustyp Eingangsleistung (IEC) 125 W§8 (Max.) 79 dB/W (1,0 m) Ausgangsschalldruckpegel 100 Hz bis 25 kHz (j16 dB) Frequenzbereich 120 Hz bis 22 kHz (j10 dB) 92 mmk128 mmk81 mm Abmessungen (BtHtT) 0,47 kg Gewicht [Surround-Lautsprecher\SB-HS470] Bauart 1 weg, 1 Lautsprechersystem (Bassreflex) Lautsprecher Impedanz 3 ≠ Breitband 6,5 cm Konustyp Eingangsleistung (IEC) 125 W§8 (Max.) 79 dB/W (1,0 m) Ausgangsschalldruckpegel 100 Hz bis 25 kHz (j16 dB) Frequenzbereich 120 Hz bis 22 kHz (j10 dB) 92 mmk128 mmk81 mm Abmessungen (BtHtT) 0,47 kg Gewicht ALLGEMEIN Stromversorgung Stromverbrauch Abmessungen (BtHtT) Gewicht Betriebstemperaturbereich Betriebsfeuchtigskeitsbereich AC 220 V bis 240 V, 50 Hz Hauptgerät 130 W 430 mmk63 mmk325 mm Hauptgerät 3,4 kg 0 oC bis r40 oC 35 % bis 80 % Rel. Feuchte (keine Kondensbildung) Stromverbrauch im Standby-Modus ca. 0,2 W

Leistung bei Verstärker mit Tiefpassfilter [[Hinweis[[ 1 Die technischen Daten können ohne Vorankündigung Änderungen unterliegen. Das Gewicht und die Abmessungen sind Nährungswerte. 2 Die harmonische Gesamtverzerrung wurde mit einem digitalen Spektrumanalysator gemessen. Glossar Decoder I/P/B Ein Decoder wandelt codierte Audiosignale auf DVDs in normale Signale um. Dies wird Decodierung genannt. Bei der für DVD-Video-Disks verwendeten Videokompressions-Norm MPEG 2 werden die folgenden 3 Bildtypen zur Codierung jedes Vollbilds auf dem Bildschirm verwendet. I: I-Bild (Intra-Codierung) Dieses Bild weist die beste Bildqualität auf und deshalb empfiehlt es sich, bei der Einstellung der Bildqualität ein I-Bild zu verwenden. P: P-Bild (Prädiktiv-Codierung) Bei diesem Bildtyp erfolgt die Codierung auf der Grundlage eines früheren I- oder P-Bilds. B: B-Bild (Bidirektionale Prädiktiv-Codierung) Bei diesem Bildtyp erfolgt die Codierung durch Vergleichen des vorigen mit dem nächsten I- und P-Bild, deshalb hat dieser Typ die geringste Menge an Bildinformationen. DivX DivX ist eine bekannte Medientechnologie, die von der DivX, Inc. entwickelt wurde. DivX-Mediendateien enthalten hoch komprimiertes Videomaterial mit hoher Bildqualität bei einer relativ kleinen Dateigröße. Dolby Digital Hierbei handelt es sich um eine Methode zur Codierung von digitalen Signalen, die von Dolby Laboratories entwickelt wurde. Dabei kann es sich nicht nur um ein (2-kanaliges) Stereotonsignal, sondern auch um 5.1-Mehrkanalton handeln. DTS (Digital Theater Systems) Dieses Surroundsystem wird in vielen Kinos weltweit verwendet. Es findet eine optimale Trennung zwischen den Kanälen statt, so dass realistische Soundeffekte möglich sind. Dynamikbereich JPEG (Joint Photographic Experts Group) Hierbei handelt es sich um ein System für die Komprimierung/ Decodierung von Farbstandbildern. Der Vorteil von JPEG ist der geringe Verlust an Bildqualität im Vergleich zum Komprimierungsgrad. Hierunter versteht man den Unterschied zwischen dem niedrigsten Pegel, der sich gerade noch vom Grundrauschen des Geräts abhebt und dem höchsten Pegel, bei dem gerade noch keine Verzerrung einsetzt. Lineare PCM (Pulse Code Modulation) Film und Video Ein Audio-Kompressionsverfahren, das die Audiodaten auf etwa 1/10 reduziert, ohne dass sich die Tonqualität wesentlich verringert. DVD-Videos werden entweder aus Film- oder Videomaterial hergestellt. Dieses Gerät kann erkennen, was verwendet wurde, und benutzt dann die passendste Methode der Zeilensprungabtastung. Film: Aufgezeichnet mit 25 Bildern je Sekunde (PAL-Discs) oder 24 Bildern je Sekunde (NTSC-Discs). (NTSC-Discs auch mit 30 Bildern je Sekunde). Allgemein geeignet für Kinofilme. Video: Aufgezeichnet mit 25 Bildern/50 Halbbildern je Sekunde (PALDiscs) oder 30 Bildern/60 Halbbildern je Sekunde (NTSC-Discs). Allgemein geeignet für TV-Filme oder Zeichentrick. Einzelstandbild und Halbbild Einzelbilder (Frames) sind Bilder, die gemeinsam einen Film ergeben. Es werden ca. 30 Bilder pro Sekunde angezeigt. Jedes Bild setzt sich aus zwei Halbbildern zusammen. Ein normales Fernsehgerät zeigt diese Halbbilder nacheinander an, um ein Einzelbild zu erzeugen. Wenn Sie einen Film anhalten, wird ein Standbild angezeigt. Ein Einzelstandbild besteht aus zwei sich abwechselnden Halbbildern, daher kann das Bild verzerrt erscheinen, obwohl die Gesamtqualität hoch ist. Ein Halbbild ist nicht verzerrt, doch hat es nur die Hälfte der Informationen eines Einzelstandbildes, so dass die Bildqualität geringer ist. HDMI (High-Definition Multimedia Interface) HDMI ist die digitale Schnittstelle für elektronische Geräte der nächsten Generation. Anders als bei herkömmlichen Geräten werden unkomprimierte digitale Video- und Audiosignal über ein einziges Kabel übertragen. Dieses Gerät unterstützt High-Definition-Videoausgabe (720p, 1080i, 1080p) am HDMI AV OUT-Anschluss. Für High-DefinitionVideo wird ein entsprechendes kompatibles Fernsehgerät benötigt. Inbetriebnahme [Subwoofer\SB-HW460] Bauart 1 weg, 1 Lautsprechersystem (Bassreflex) Lautsprecher Impedanz 6 ≠ Woofer 16 cm Konustyp Eingangsleistung (IEC) 250 W (Max.) Ausgangsschalldruckpegel 81 dB/W (1,0 m) Frequenzbereich 31 Hz bis 220 Hz (j16 dB) 37 Hz bis 180 Hz (j10 dB) Abmessungen (BtHtT) 153 mmk415 mmk257 mm Gewicht 3,6 kg

Wiedergabe von Discs [Mittellautsprecher\SB-HC470] Bauart 2 weg, 2 Lautsprechersystem (Bassreflex) Lautsprecher Impedanz 6 ≠

6,5 cm Konustyp Eingangsleistung (IEC) 250 W§8 (Max.) 81 dB/W (1,0 m) Ausgangsschalldruckpegel 82 Hz bis 25 kHz (j16 dB) Frequenzbereich 99 Hz bis 22 kHz (j10 dB) 250 mmk94,5 mmk81 mm Abmessungen (BtHtT) 1,15 kg Gewicht

Weitere Bedienvorgänge ２００８年１２月２６日 Unkomprimierte digitale Signale, ähnlich denen auf CD. MP3 (MPEG Audio Layer 3) MPEG4 Ein Komprimierungssystem für mobile Geräte oder Netzwerk, das effiziente Aufnahmen bei einer niedrigen Bitrate ermöglicht. Referenz 33 ページ Wiedergabesteuerung (PBC) Bei einer Video-CD, die über Wiedergabesteuerung verfügt, können Sie Szenen und Informationen anhand von Menüs auswählen. Progressive/Interlaced (Zeilensprungabtastung/ Zwischenzeilenabtastung) Der PAL-Videosignalstandard, hat 576 (i) Scanzeilen, wohingegen Zeilensprungabtastung, 576p genannt, doppelt so viele Scanzeilen hat. Beim NTSC-Standard werden diese 480i bzw. 480p genannt. Mit der Zeilensprungabtastung können Sie Videoaufnahmen mit hoher Auflösung genießen, die auf Medien wie z.B. DVD-Video aufgezeichnet wurden. Das Fernsehgerät muss mit Zeilensprungabtastung kompatibel sein. Abtastfrequenz Die Abtastung ist der Prozess der Konvertierung von Klangwellenhöhen (analoges Signal) zu festgelegten Zeitpunkten in Ziffern (digitale Codierung). Die Abtastfrequenz ist die Anzahl der Abtastwerte (Samples) pro Sekunde. Je höher die Abtastfrequenz, umso besser wird der Originalton reproduziert. WMA WMA ist ein Kompressionsformat, das von Microsoft Corporation entwickelt wurde. Es erreicht die gleiche Klangqualität wie MP3 mit einer kleineren Dateigröße als MP3. RQTX0214 DEUTSCH SC-PT470EG-RQTX0214_Ger.book

Inbetriebnahme Bedienungsanleitung

Wiedergabe von Discs frame (B 15) : Anzeige eines Disc-Menüs oder einer Wiedergabeliste (B 15, 17) VOL ; Anzeige des Setup-Menüs oder Auswahl der

< Ein- und Ausschalten von Whisper-mode Surround (B 13) = TV-Operationen Richten Sie die Fernbedienung auf den PanasonicFernseher und drücken Sie die Taste. [Í]: Ein- und Ausschalten des Fernsehers [AV]: Ändern der Videoeingangsmodalität des Fernsehers [r, s]: Einstellen der Lautstärke des Fernsehers Es ist möglich, dass dies bei einigen Modellen nicht ordnungsgemäß funktioniert. > Einstellen der Lautstärke des Hauptgeräts ? Stummschalten des Audiosignals ≥ “MUTE” blinkt auf dem Display des Hauptgeräts auf, während diese Funktion aktiv ist. ≥ Drücken Sie die Taste zum Löschen erneut oder stellen Sie die Lautstärke ein. ≥ Die Stummschaltung wird abgeschaltet, wenn Sie das Gerät auf Standby schalten. SLOW SKIP

DIRECT N Weitere Bedienvorgänge

@ Auswahl der Quelle [DVD]: Auswahl von Disc als Quelle (B 9) [USB], [iPod]: Wählen Sie USB oder iPod als Quelle aus (B 22, 23) [RADIO], [EXT-IN]: Wählen Sie FM Tuner oder externes Audiogerät als Quelle aus (B 10, 12)

Referenz 9 Auswahl oder Bestätigung von Menüpositionen / Frame-by- PLAY LIST SETUP -CH SELECT

1 Ein- und Ausschalten des Hauptgeräts (B 9) 2 Auswahl der Wiedergabemodalität (B 16) 3 Auswahl von Kanälen und Titelnummern usw / Eingabe von

Nummern (B 10, 15) Einstellen der Modalität Wiederholung (B 16) Grundlegende Schritte für die Wiedergabe (B 14, 15) Auswahl von voreingestellten Radiosendern (B 10) Auswahl der Surround-Klangeffekte (B 12) Anzeigen des Topmenüs oder der Programmliste einer Disc (B 15, 17) “(TV)” erscheint neben “AUX” oder “D-IN” und zeigt die AudioEinstellung des Fernsehers für VIERA Link “HDAVI Control” (B 20) an. Manuelle Auswahl von Radiosendern (B 10) Auswahl der Klangmodalität (B 13) Anzeige des Menüs START (B 11) Anzeigen des On-Screen-Menüs / Anzeige von RDSTextdaten (B 11, 18) E Zurück zur vorausgehenden Bildschirmanzeige (B 15) F Löschen (B 16) G Umschalten der Informationen auf dem Display des Hauptgeräts (B 15) oder Einstellen des Sleep-Timers Drücken und halten Sie [—SLEEP] gedrückt. Drücken Sie wiederholt [—SLEEP], während die Zeit auf dem Display des Hauptgeräts angezeigt wird.

≥ Drücken Sie die Taste erneut und halten Sie sie gedrückt, um die verbleibende Zeit zu bestätigen. Vermeiden von Interferenzen mit anderen Panasonic-Geräten DEUTSCH RQTX0214 Möglicherweise werden andere Panasonic-Audio- oder -Videoanlagen eingeschaltet, wenn Sie das Gerät mit Hilfe der mitgelieferten Fernbedienung bedienen. Sie können dieses Gerät in einer anderen Modalität betrieben, indem Sie den Betrieb der Fernbedienung auf “REMOTE 2” einstellen.

Das Hauptgerät und die Fernbedienung müssen auf die gleiche Modalität eingestellt werden. 1 Drücken Sie [5/9] auf dem Hauptgerät und [2] auf der Fernbedienung und halten Sie die Tasten gedrückt, bis auf dem Display des Hauptgeräts “REMOTE 2” angezeigt wird. 2 Drücken Sie [OK] und [2] auf der Fernbedienung und halten Sie die Tasten für zumindest zwei Sekunden gedrückt. Wiederholen Sie zum Zurückstellen der Modalität auf “REMOTE 1” die beiden Schritte und ersetzen Sie dabei [2] durch [1].

MEMORY Inbetriebnahme

1 Bereitschafts-/Ein-Schalter (Í/I) Mit diesem Schalter wird das Gerät aus der elektrischen Betriebsbereitschaft heraus eingeschaltet. Auch im Bereitschaftszustand nimmt das Gerät eine geringe Menge Strom auf. (B 14) 2 Öffnen/Schließen des Disk-Faches (B 14) 3 Smart Setup anzeigen (B 9) 4 Anhalten der Wiedergabe / Auswahl der Modalität Sendersuche / Stellen der FM-Empfangsbedingung (B 10, 14) 5 Wiedergabe von Discs / Abspeichern der empfangenen Radiosender (B 10, 14) 6 Anschließen eines iPod (B 22) 7 Anschließen des Mikrofons für die automatische Einrichtung der Lautsprecher (B 9) 8 Anschließen eines USB Geräts (B 23) 9 Die Anzeige leuchtet auf, wenn der Surround-Klangeffekt aktiv ist (B 12) : Signalsensor Fernbedienung ; Wählen Sie die Quelle DVD/CD#USB#FM#AV#AUX§#D-IN§#IPOD ^-----------------------------------------------------------------------------}

“(TV)” erscheint neben “AUX” oder “D-IN” und zeigt die AudioEinstellung des Fernsehers für VIERA Link “HDAVI Control” (B 20) an. < Überspringen oder langsame Suche Wiedergabe / Auswahl der Radiosender (B 10, 14) = Display > Einstellen der Lautstärke des Hauptgeräts ? Anschließen von Kopfhörern (nicht im Lieferumfang enthalten) Kopfhöreranschluss Typ: ‰3,5 mm StereoMiniklinkenstecker ≥ Reduzieren Sie vor dem Anschließen die Lautstärke. ≥ Das Audiosignal wird automatisch auf Zweikanal-Stereo umgeschaltet. ≥ Hören Sie nicht für längere Zeit über den Kopfhörer, um Schädigungen des Gehörs zu vermeiden. Übermäßiger Schalldruckpegel von Ohr- und Kopfhörern kann Gehörverlust verursachen. List der Sprachcodes Abchasisch: Afar: Afrikaans: Albanisch: Amharisch: Arabisch: Armenisch: Aserbeidschanisch: 6590 Assamesisch: Aymara: Baschkir: Baskisch: Belorussisch/Weißrussisch: Bengali; Bangla: Bhutani: Bihari: Bretonisch: Bulgarisch: Burmesisch: Chinesisch: Dänisch: Deutsch: Korsisch: Kroatisch:
