Produkttyp	Heimkino-Audiosystem (DVD)
Marke	Panasonic
Modell	SC-HT335
Abmessungen des Hauptgeräts	430 mm x 60 mm x 337 mm
Gewicht des Hauptgeräts	3,3 kg
Gewicht der Front-/Surround-Lautsprecher (SB-FS335)	je 0,74 kg
Gewicht des Center-Lautsprechers (SB-PC335)	0,72 kg
Gewicht des Subwoofers (SB-W335)	3,3 kg
Stromversorgung	230 V AC, 50 Hz
Stromverbrauch	80 W (Standby: 0,5 W)
Ausgangsleistung (Dolby Digital, RMS gesamt)	400 W
Kompatible Disc-Formate	DVD-Video, DVD-Audio, DVD-RAM, DVD-R/RW, CD, CD-R/RW, DivX, MP3, WMA, JPEG, MPEG4
Hauptaudiofunktionen	Dolby Pro Logic II, Klangfeldsteuerung (SFC), Center-Fokus
Radio-Tuner	FM/AM mit je 15 Voreinstellungen
Videoausgänge	Composite, S-Video, Komponente, Scart (RGB)
Kopfhörerausgang	3,5 mm Stereobuchse
Mitgeliefertes Zubehör	Fernbedienung, Batterien, Videokabel, FM/AM-Antennen, Lautsprecherkabel
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen; keinen Alkohol, Verdünner oder Benzin verwenden
Sicherheit	Laser Klasse 2/3A; nicht öffnen; Belüftung erforderlich; Feuchtigkeit vermeiden
Ersatzteile und Reparierbarkeit	Reparatur nur durch qualifiziertes Personal; Ersatz-Fernbedienung Referenz N2QAJB000147

Häufig gestellte Fragen - SC-HT335 PANASONIC

Wie schließe ich die Lautsprecher an das SC-HT335-System an?

Verwenden Sie die mitgelieferten Kabel unter Beachtung der Polarität: weißer Draht für Plus (+) und blauer Draht für Minus (-). Schließen Sie jeden Lautsprecher an die entsprechende Klemme auf der Rückseite des Hauptgeräts an. Beachten Sie das Schaltbild in der Anleitung für eine korrekte Installation.

Kann ich DivX-Dateien auf diesem Player abspielen?

Ja, der SC-HT335 ist kompatibel mit DivX-Dateien (Versionen 3.11, 4.x, 5.x), die auf CD-R/RW, DVD-R/RW oder DVD-RAM gebrannt wurden. Stellen Sie sicher, dass die Disc finalisiert ist und die unterstützten Formate (.divx oder .avi) einhält.

Wie stelle ich das FM- oder AM-Radio ein?

Drücken Sie INPUT SELECTOR, um FM oder AM auszuwählen. Verwenden Sie TUNE MODE, um in den MANUAL-Modus zu wechseln, und drücken Sie dann TUNING, um Frequenzen zu suchen. Für die automatische Speicherung halten Sie MEMORY gedrückt, bis FM AUTO oder AM AUTO angezeigt wird.

Was tun, wenn das Bild nicht auf dem Fernseher angezeigt wird?

Überprüfen Sie die Videoanschlüsse: Verwenden Sie ein Composite-, S-Video- oder Komponenten-Videokabel. Stellen Sie sicher, dass der Fernseher auf den richtigen Eingang eingestellt ist. Wenn Sie den progressiven Ausgang verwenden, überprüfen Sie die Kompatibilität des Fernsehers (625p/525p).

Wie reinige ich den Player?

Reinigen Sie das Gerät mit einem weichen, trockenen Tuch. Verwenden Sie niemals Alkohol, Verdünner oder Benzin. Bei Discs wischen Sie sie von der Mitte nach außen mit einem feuchten Tuch ab und trocknen Sie sie anschließend.

Der Ton ist verzerrt oder es gibt Rauschen, was tun?

Überprüfen Sie die Lautsprecheranschlüsse (möglicher Kurzschluss). Halten Sie Netzkabel von Audiokabeln fern. Stellen Sie bei Radio die FM- oder AM-Antenne ein. Wenn das Problem weiterhin besteht, reduzieren Sie die Lautstärke oder deaktivieren Sie die Klangeffekte.

Wie verwende ich die Dolby Pro Logic II-Funktion?

Drücken Sie die Taste DOLII auf der Fernbedienung. Wählen Sie zwischen MOVIE (für Filme) oder MUSIC (für Stereo-Quellen). Die DOLII-Anzeige leuchtet, wenn der Effekt aktiv ist. Diese Funktion funktioniert nur im DVD/CD-Modus.

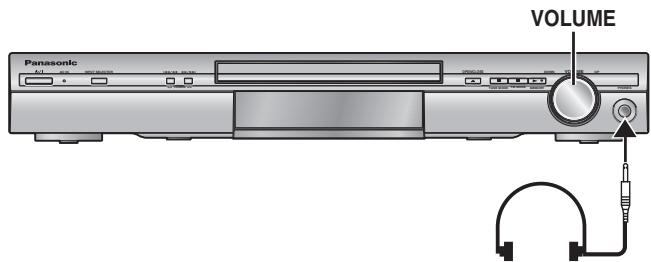

Kann ich einen Kopfhörer anschließen?

Ja, schließen Sie einen Kopfhörer mit 3,5-mm-Stereostecker an die Kopfhörerbuchse an der Vorderseite des Hauptgeräts an. Der Ton wird automatisch auf 2-Kanal-Stereo umgeschaltet. Vermeiden Sie längeres Hören bei hoher Lautstärke.

Wie stelle ich den Sleep-Timer ein?

Drücken Sie SHIFT + SLEEP, um die Dauer auszuwählen (30, 60, 90 oder 120 Minuten). Zum Abbrechen wählen Sie OFF. Die verbleibende Zeit kann durch erneutes Drücken von SHIFT + SLEEP überprüft werden.

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie, ob das Netzkabel ordnungsgemäß an eine funktionierende Steckdose angeschlossen ist. Stellen Sie sicher, dass die Steckdose zugänglich ist. Wenn das Gerät immer noch nicht reagiert, ziehen Sie den Stecker für einige Minuten und stecken Sie ihn wieder ein. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Reparaturdienst.

BEDIENUNGSANLEITUNG SC-HT335 PANASONIC

Der Player kann DVD-Videodiscs wiedergeben, die mit dem Regionalcode „2“ oder „ALL“ gekennzeichnet sind.

Fortschrittliche, progressive Abtastung

Liefert ein glatteres und schärferes Bild.

Kompatibel mit einer Vielzahl an Medienformaten

DVD-RAM, DVD-Audio, DVD-Video, DivX und mehr.

Hochleistungs-Soundeffekte

Sound Field Control (SFC), Dolby Pro Logic II und mehr.

Wir möchten Ihnen für den Kauf dieses Produkts danken. Für optimale Leistung und Sicherheit lesen Sie bitte diese Bedienungsanleitung aufmerksam durch.

Bitte lesen Sie diese Bedienungsanleitung vor dem Anschließen, Inbetriebnahme oder Einstellen dieses Gerätes vollständig durch. Diese Anleitung bitte aufbewahren.

Die Erläuterungen von Bedienungsverfahren in dieser Bedienungsanleitung beziehen sich hauptsächlich auf den Gebrauch der Fernbedienung, doch können die entsprechenden Vorgänge auch am Hauptgerät ausgeführt werden, sofern die gleichen Funktionstasten wie an der Fernbedienung vorhanden sind.

Anlage	SC-HT335
Hauptgerät	SA-HT335
Frontlautsprecher	SB-FS335
Mittellautsprecher	SB-PC335
Surround-Lautsprecher	SB-FS335
Subwoofer	SB-W335

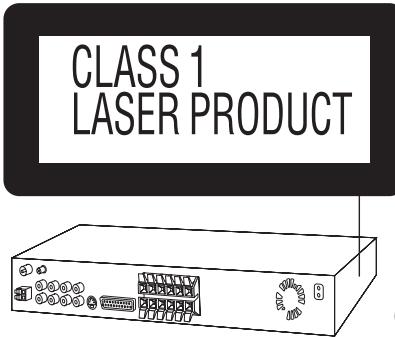

WARNUNG!

DIESES PRODUKT ERZEUGT LASERSTRAHLUNG. DURCHFÜHRUNG ANDERER VORGÄNGE ALS DER HIER ANGEGEBENEN KANN ZU GEFÄHRLICHER STRAHLUNG FÜHREN. REPARATUREN DÜRFEN NUR VON QUALIFIZIERTEM FACHPERSONAL DURCHGEFÜHRT WERDEN.

WARNUNG:

ZUR REDUZIERUNG DER GEFAHR VON BRAND, ELEKTRISCHEM SCHLAG UND BESCHÄDIGUNG IST DIESES GERÄT SORGFÄLTIG VOR NÄSSE, FEUCHTIGKEIT, SPRITZ- UND TROPFWASSER ZU SCHÜTZEN; STELLEN SIE KEINE FLÜSSIGKEITEN ENTHALTENDEN BEHÄLTER, Z.B. BLUMENVASEN, AUF DAS GERÄT.

WARNUNG!

• UM AUSREICHENDE BELÜFTUNG ZU GEWÄHRLEISTEN, DARF DIESES GERÄT NICHT IN EINEM BÜCHERREGAL, EINBAUSCHRANK ODER EINEM SONSTIGEN ENGEN RAUM INSTALLIERT ODER AUFGESTELLT WERDEN. SORGEN SIE DAFÜR, DASS DER BELÜFTUNGSZUSTAND NICHT DURCH VORHÄNGE ODER ANDERE MATERIALIEN BEHINDERT WIRD, UM STROMSCHLAG- ODER FEUERGEFAHR BEI ÜBERHITZUNG ZU VERMEIDEN.
• ACHTEN SIE DARAUF, DIE ENTLÜFTUNGSSCHLITZE DES GERÄTES NICHT DURCH GEGENSTÄNDE AUS PAPIER ODER STOFF ZU BLOCKIEREN, Z.B. ZEITUNGEN, TISCHDECKEN UND VORHÄNGE.
• STELLEN SIE KEINE QUELLEN OFFENER FLAMMEN, Z.B. BRENNENDE KERZEN, AUF DAS GERÄT. BEACHTEN SIE BEI DER ENTSORGUNG VERBRAUCHTER BATTERIEN DIE EINSCHLÄGIGEN UMWELTSCHUTZBESTIMMUNGEN.

Dieses Gerät kann beim Betrieb Hochfrequenzstörungen auffangen, die von einem in der Höhe verwendeten Handy verursacht werden. Falls eine solche Störbeeinflussung festgestellt wird, sollte das Handy in größerer Entfernung von diesem Gerät betrieben werden.

Das Gerät sollte in der Höhe der Netzsteckdose so aufgestellt werden, dass im Störungsfall jederzeit ein unbehinderter Zugang zum Netzstecker gewährleistet ist.

DIESES GERÄT IST FÜR DEN BETRIEB IN LÄNDERN MIT GEMÄSSIGTEM KLIMA BESTIMMT.

(Im Inneren des Gerätes)

(Seite des Produkts)

Vorsichtsmaßnahmen

Aufstellung

Stellen Sie den Player auf einer ebenen Fläche auf, die nicht direktem Sonnenlicht, hohen Temperaturen, hoher Luftfeuchtigkeit und starken Vibrationen ausgesetzt ist. Derartige Umgebungsbedingungen können eine Beschädigung des Gehäuses und anderer Bauteile des Gerätes verursachen, wodurch seine Lebensdauer verkürzt wird.

Stellen Sie keine schweren Gegenstände auf das Gerät.

Spannung

Verwenden Sie keine Hochspannungs-Stromquellen. Diese können das Gerät überlasten und einen Brand verursachen.

Verwenden Sie keine Gleichstromquelle. Überprüfen Sie die Stromquelle sorgfältig, wenn Sie das Gerät auf einem Schiff oder an einem anderen Ort benutzen, an dem Gleichstrom verwendet wird.

Schutz des Netzkabels

Vergewissern Sie sich, dass das Netzkabel korrekt angeschlossen und unbeschädigt ist. Schlechter Anschluss und Beschädigung des Kabels können einen Brand oder elektrischen Schlag verursachen. Vermeiden Sie Ziehen, Knicken oder Belasten des Kabels mit schweren Gegenständen.

Fassen Sie den Stecker beim Abziehen des Kabels an. Ziehen am Kabel kann einen elektrischen Schlag verursachen.

Fassen Sie den Stecker nicht mit nassen Händen an. Es kann sonst zu einem elektrischen Schlag kommen.

Fremdkörper

Lassen Sie keine Metallgegenstände in das Gerät fallen. Es kann sonst zu einem elektrischen Schlag oder einer Funktionsstörung kommen.

Achten Sie darauf, dass keine Flüssigkeiten in das Gerät eindringen. Es kann sonst zu einem elektrischen Schlag oder einer Funktionsstörung kommen. Sollte dies geschehen, trennen Sie das Gerät unverzüglich vom Stromnetz und kontaktieren Sie Ihren Händler.

Sprühen Sie keine Insektensprays auf oder in das Gerät. Diese enthalten brennbare Gase, die sich beim Sprühen in das Gerät entzünden können.

Wartung

Versuchen Sie nicht, das Gerät selbst zu reparieren. Falls Tonstörungen auftreten, Anzeigen nicht aufleuchten, Rauch austritt oder ein anderes Problem auftritt, das nicht in dieser Bedienungsanleitung behandelt wird, ziehen Sie das Netzkabel ab und kontaktieren Sie Ihren Händler oder eine autorisierte Kundendienststelle. Es kann zu einem elektrischen Schlag oder einer Beschädigung des Gerätes kommen, falls das Gerät von unqualifizierten Personen repariert, zerlegt oder rekonstruiert wird.

Verlängern Sie die Lebensdauer, indem Sie das Gerät von der Stromquelle trennen, wenn es längere Zeit nicht benutzt werden soll.

Bitte überprüfen und identifizieren Sie das mitgelieferte Zubehör.

1 Fernbedienung (N2QAJB000147)

2 Batterien für die Fernbedienung

1 Videokabel

1 MW-Rahmenantenne

1 UKW-Zimmerantenne

1 Netzkabel

2 Bögen mit Etiketten für Lautsprecherkabel

Lautsprecherkabel

3 kurze Kabel

2 lange Kabel

Inhaltsverzeichnis

Inbetriebnahme

Vorsichtsmaßnahmen 2

Zubehör 3

Einfache Einrichtung

SCHRITT 1 Positionierung 4

SCHRITT 2 Anschließen der Lautsprecher 5

SCHRITT 3 Videoanschlüsse 6

SCHRITT 4 Antennen und Netzkabel. 7

SCHRITT 5 Die Fernbedienung 7

SCHRITT 6 QUICK SETUP (Schnelle Einrichtung)..8

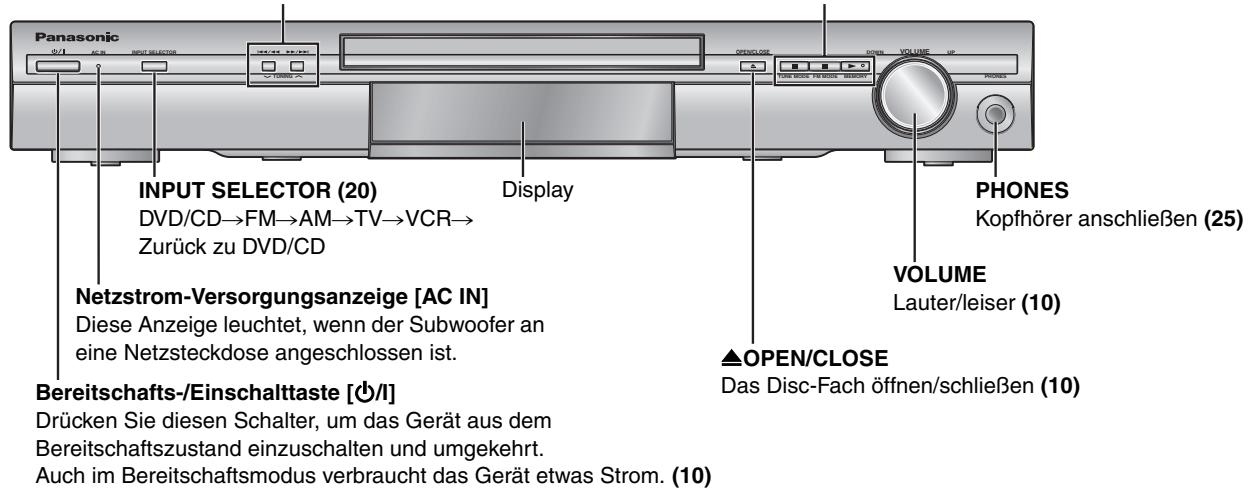

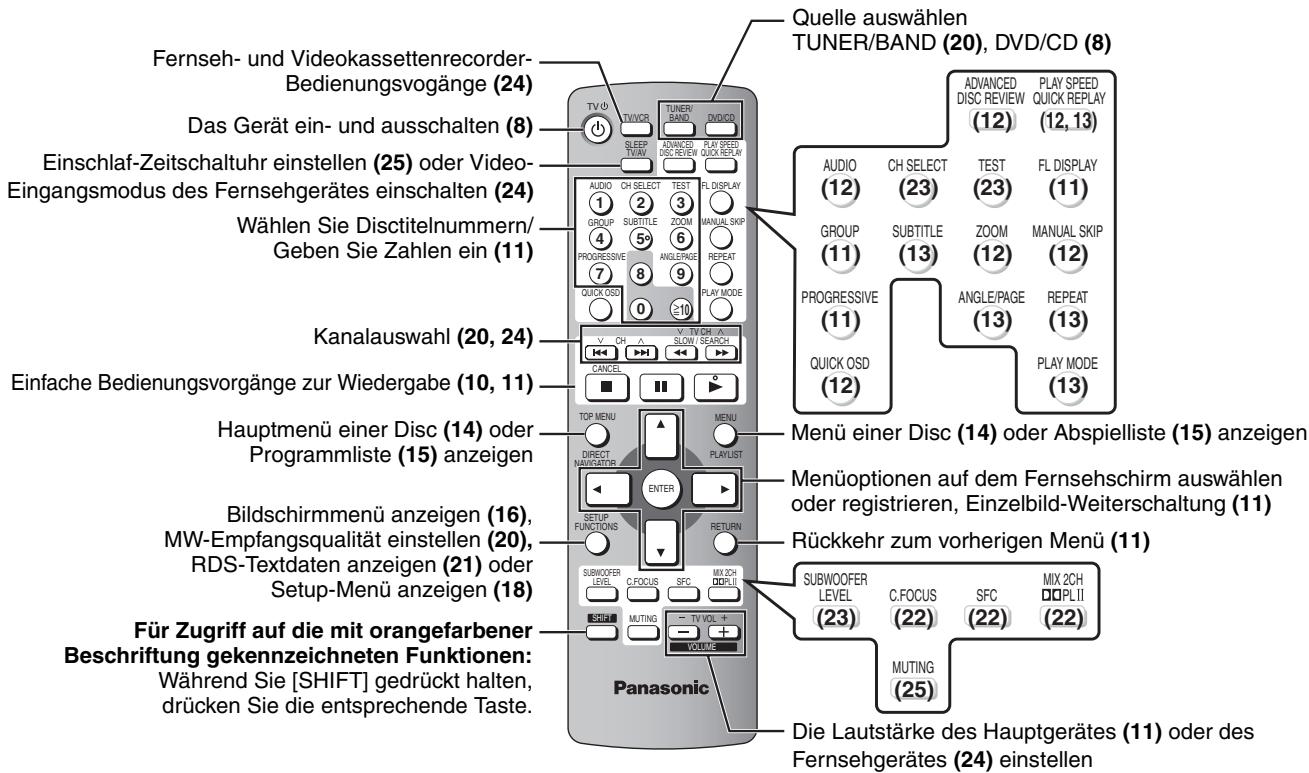

Übersicht über die Bedienungselemente 8

Abspielbare Discs. 9

Funktionen des DVD-Players

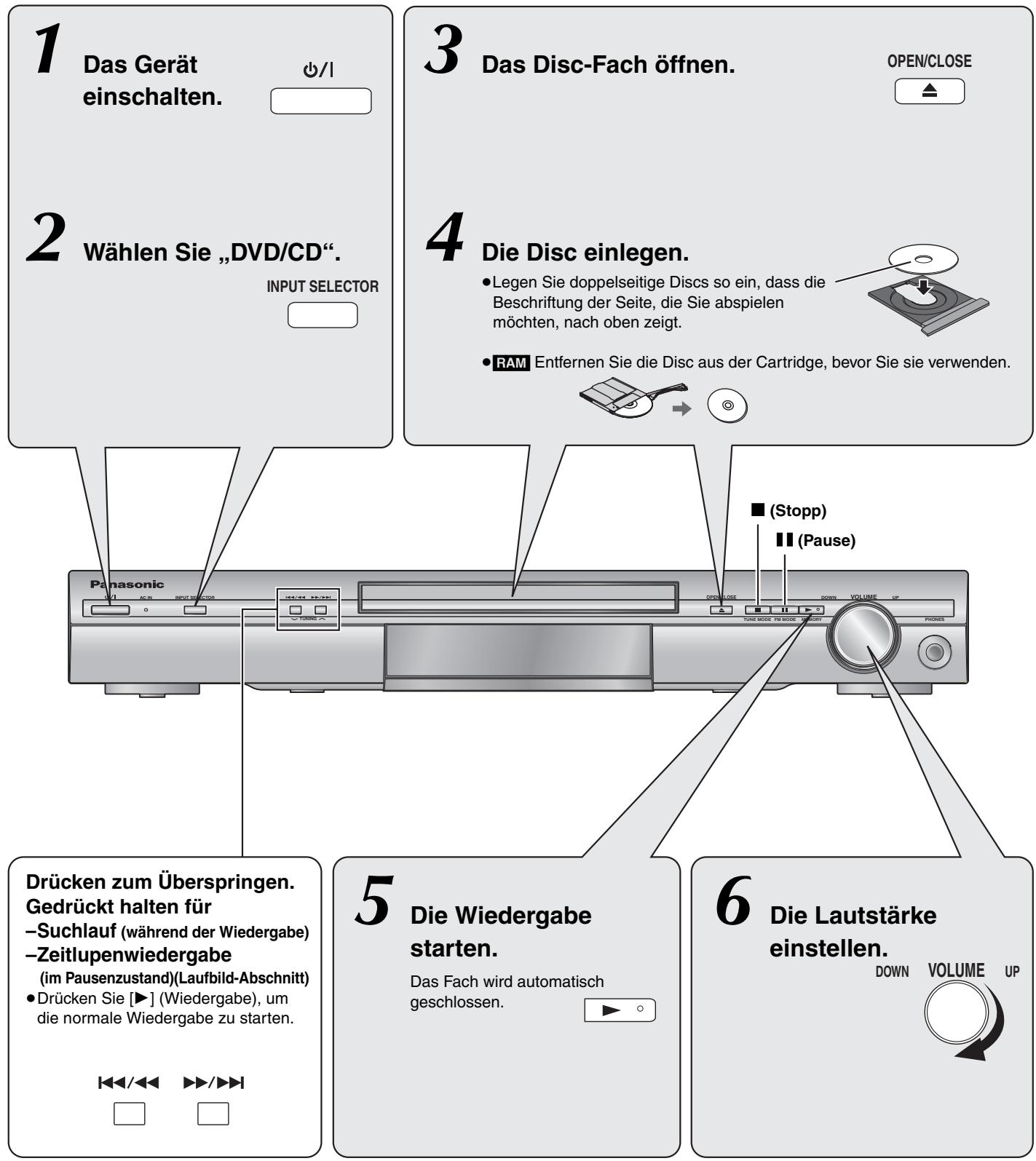

Einfache Wiedergabe. 10

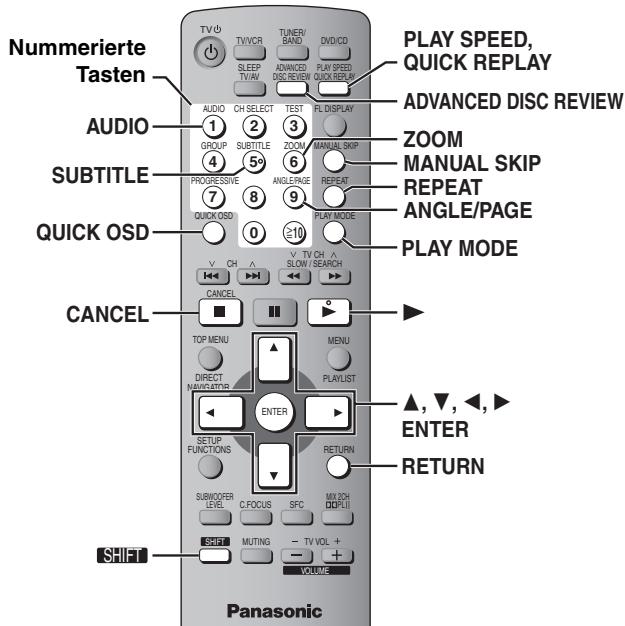

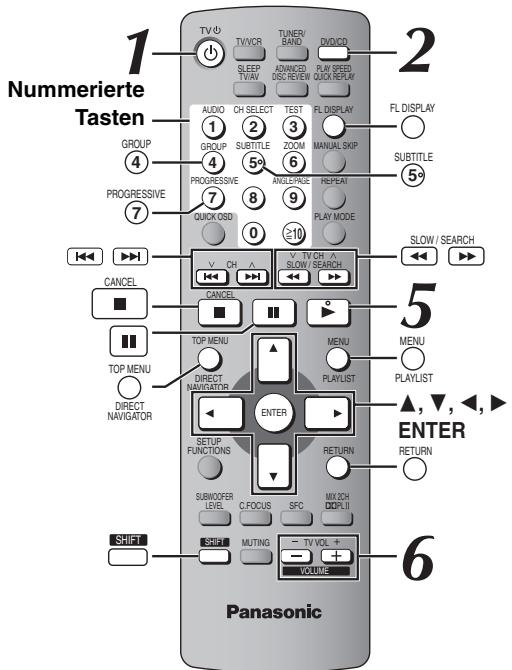

Verwendung des Hauptgeräts/Verwendung der Fernbedienung

Praktische Funktionen 12

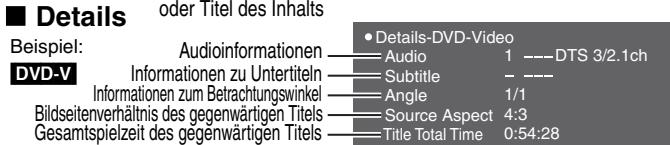

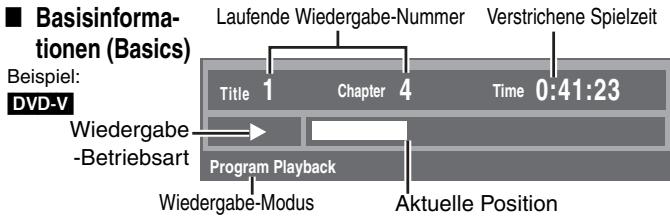

Anzeige der Wiedergabe-Betriebsart (QUICK OSD)/Überprüfen abzuspielender Titel (ADVANCED DISC REVIEW)/Sofortwiederholung/Springt 30 Sekunden vorwärts/Ändern des Zoomverhältnisses/Tonspur wechseln/Ändern der Untertitel/Auswahl des Betrachtungswinkels und Drehen/Weiterschalten des Standbilds/Ändern der

OSD)/Überprüfen abzuspielender Titel (ADVANCED DISC

REVIEW)/Sofortwiederholung/Springt 30 Sekunden vorwärts/

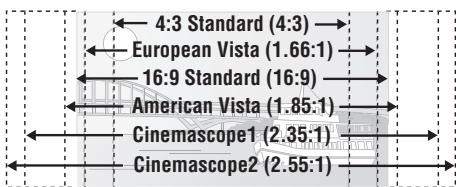

Ändern des Zoomverhältnisses/Tonspur wechseln/

Ändern der Untertitel/Auswahl des Betrachtungswinkels und

Drehen/Weiterschalten des Standbilds/Ändern der

Wiedergabegeschwindigkeit/Wiederholwiedergabe/

Jede Gruppen-, Programm- und Zufallswiedergabe

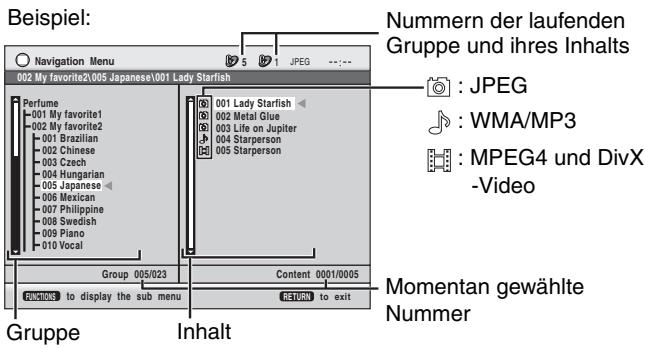

Gebrauch der Navigationsmenüs 14

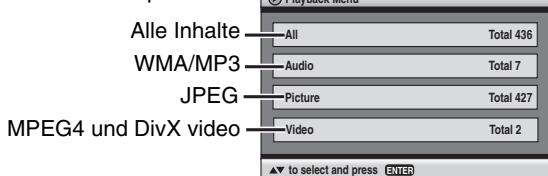

Abspielen von Datendiscs/

Abspielen vom ausgewählten Titel der CD/

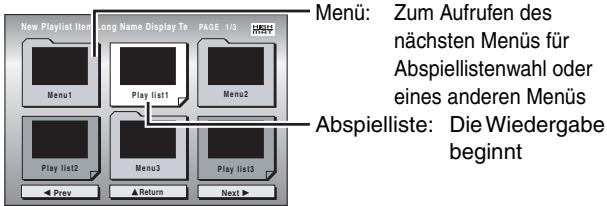

Abspielen von HighMAT™-Discs/

Wiedergabe von RAM/DVD-RW (DVD-VR)-Discs

Gebrauch der Bildschirmmenüs 16

Hauptmenü/Other Settings (Sonstige Einstellungen)

Ändern der Player-Grundeinstellungen 18

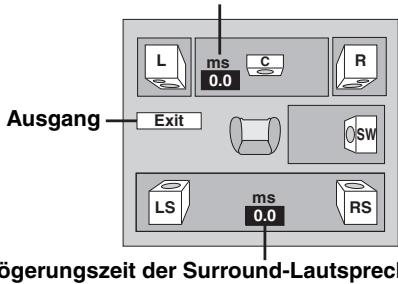

Ändern der Verzögerungszeit (Speaker Settings)

Weitere Funktionen

Empfang von Rundfunksendungen 20

Automatische Einspeicherung von Festsendern/Abrufen von

Festsendern/Manuelle Abstimmung/RDS-Empfang/

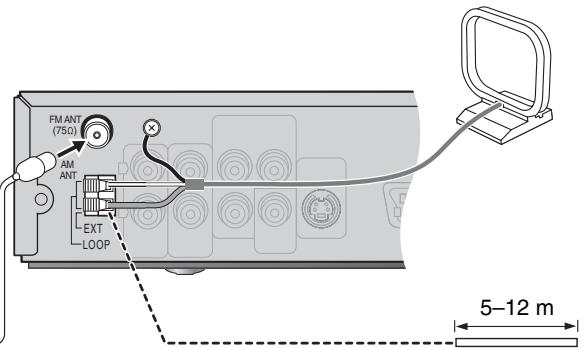

Optionale Antennenanschluss

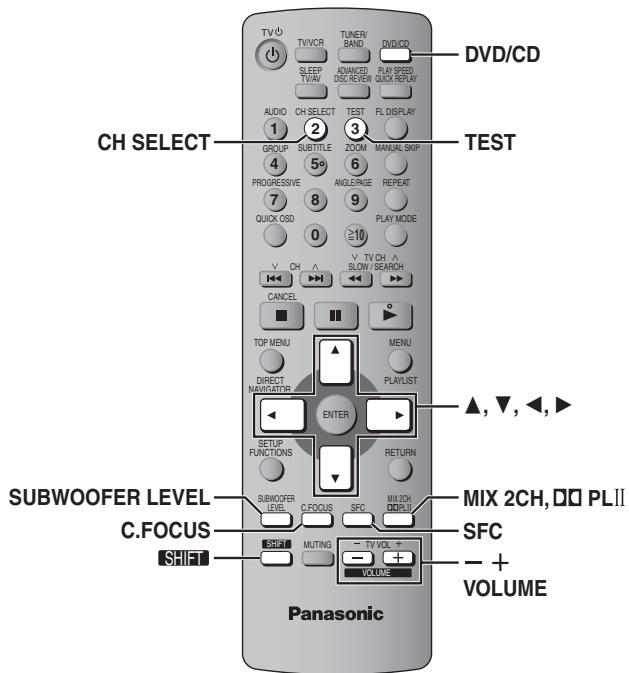

Klangfeld und Klangcharakter. 22

Sound Field Control (Klangfeldregelung)/Center Focus/

Dolby Pro Logic II/Heruntermischen/Subwoofer-Ausgangspegel/

Einstellung des Lautsprecher-Ausgangspegels

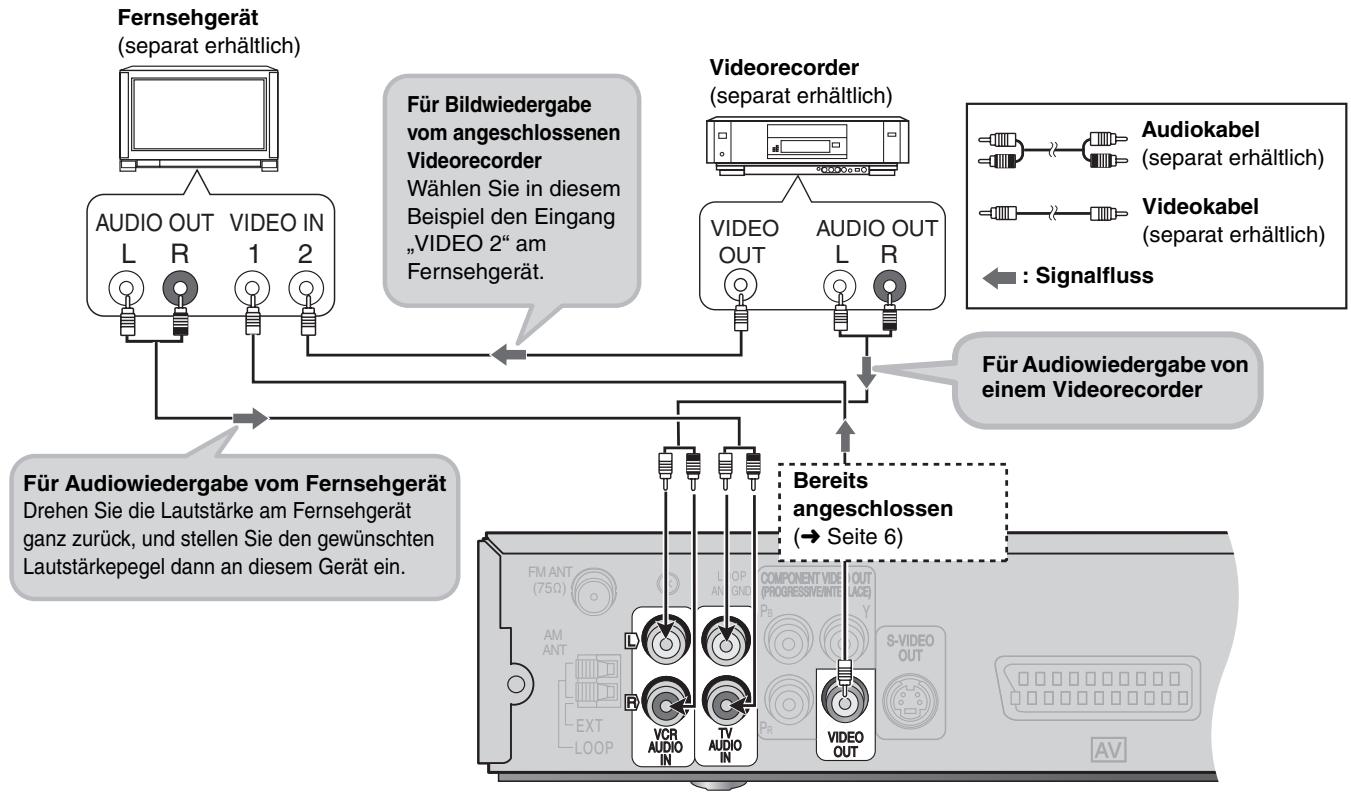

Anschluss anderer Geräte 24

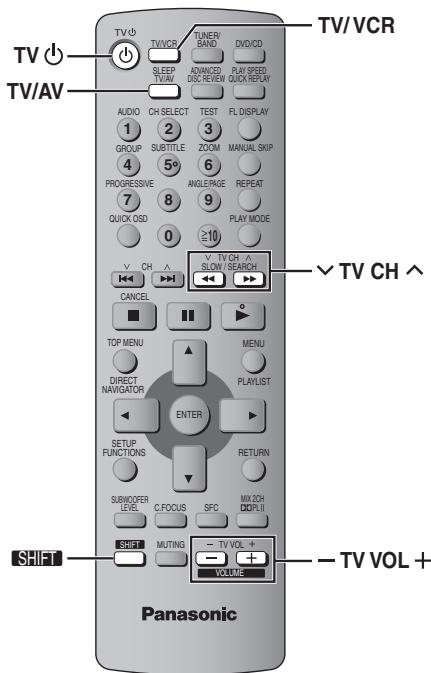

Ansteuerung des Fernsehgerätes

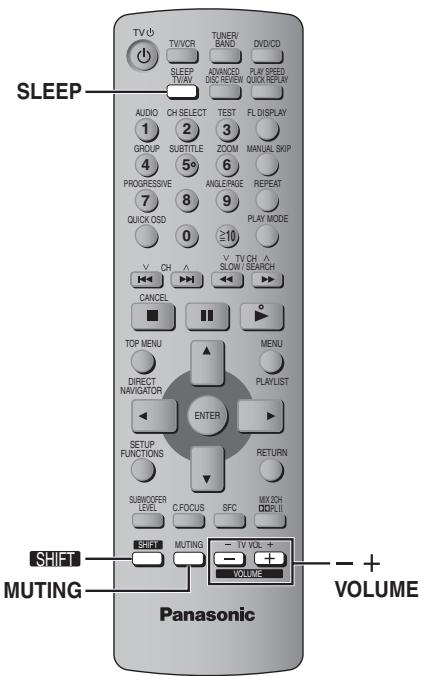

Weitere nützliche Funktionen 25

Einschlaf-Zeitschaltuhr/Stummschaltung/

Gebrauch eines Kopfhörers

Referenz

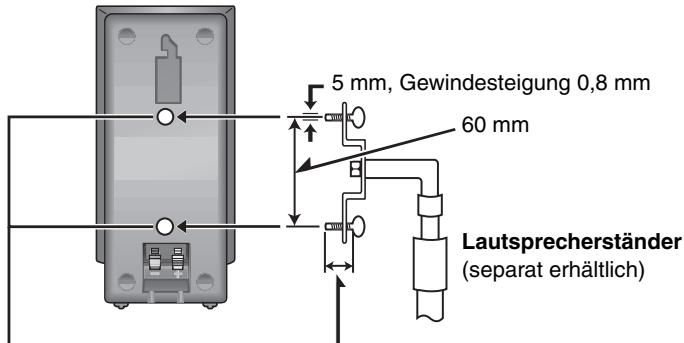

Weitere Möglichkeiten bei der Aufstellung der

Lautsprecher 26

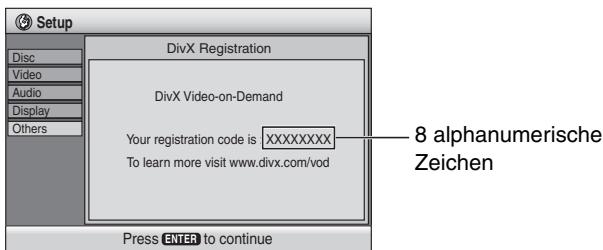

Hinweise zum DivX VOD-Inhalt 27

Handhabung von Discs 27

Glossar. 27

Pflege 27

Liste der Sprachencodes 28

Technische Daten 29

Fehlersuchanleitung. 30

Einfache Einrichtung

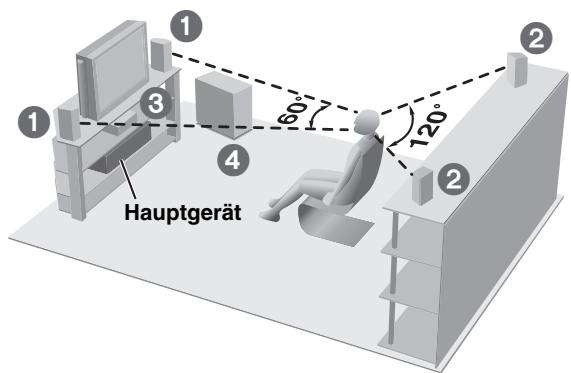

SCHRITT 1: Positionierung

Die Art und Weise, wie die einzelnen Lautsprecher im Hörraum angeordnet werden, kann die Wiedergabe der Bässe sowie das erzeugte Klangfeld stark beeinflussen. Bitte beachten Sie daher die folgenden Hinweise:

• Stellen Sie die Lautsprecher grundsätzlich auf einer ebenen, stabilen Unterlage auf.
• Werden Lautsprecher zu nahe am Boden oder zu dicht an Wänden oder Zimmerecken aufgestellt, kann dies dazu führen, dass die Bässe übermäßig betont werden. Wände und Fenster sollen möglichst mit dicken Vorhängen abgedeckt werden.
• Stellen Sie die Frontlautsprecher, den Mittellautsprecher und die Surround-Lautsprecher jeweils etwa im gleichen Abstand von der Hörposition auf.

Bei den in den obigen Schemen angegebenen Winkeln handelt es sich lediglich um Richtwerte.

Weitere Möglichkeiten bei der Aufstellung der Lautsprecher (→ Seite 26)

FRONTLAUTSPRECHER (L,R)

SURROUND-LAUTSPRECHER (L,R)

MITTELLAUTSPRECHER

4 SUBWOOFER

Die vier Front- und die Surround-Lautsprecher sind baugleich.

Aufstellungsbeispiel

- Verwenden Sie ausschließlich die mitgelieferten Lautsprecher.

Durch den Gebrauch von anderen Lautsprecherboxen kann das Gerät beschädigt werden, und die Klangqualität wird beeinträchtigt. - Stellen Sie die Lautsprecher auf einer ebenen Unterlage auf, damit sie nicht umkippen können. Falls eine Aufstellung auf einer ebenen Unterlage aus irgendeinem Grund nicht möglich ist, müssen geeignete Maßnahmen getroffen werden, um ein Umkippen der Lautsprecher zu verhindern.

Hauptgerät

Hinweis

Sorgen Sie für einen Mindestabstand von 10 mm zwischen den Lautsprechern und der Anlage, damit eine ausreichende Belüftung gewährleistet ist.

Mittellautsprecher

Die vom Mittellautsprecher beim Betrieb erzeugten mechanischen Schwingungen können Bildstörungen verursachen, wenn der Mittellautsprecher direkt auf dem Fernsehgerät aufgestellt wird. Stellen Sie den Mittellautsprecher stattdessen auf einem Hi-Fi-Schrank oder Regal auf. - Um zu verhindern, dass die Lautsprecher herunterfallen, sollen sie nicht direkt auf dem Fernsehgerät aufgestellt werden.

Subwoofer

Stellen Sie den Subwoofer rechts oder links neben dem Fernsehgerät, auf dem Boden oder auf einem stabilen Regal auf, damit die beim Betrieb erzeugten mechanischen Schwingungen keine negativen Auswirkungen haben. Halten Sie an der Rückseite des Subwoofers einen Freiraum von 10 cm ein, um für ausreichende Belüftung zu sorgen.

Hinweise zum Gebrauch der Lautsprecher

• Wiedergabe mit hohem Lautstärkepegel über längere Zeiträume hinweg kann zu einer Beschädigung der Lautsprecher und einer Verkürzung ihrer Lebensdauer führen.
• Verringern Sie den Lautstärkepegel in den folgenden Situationen, um eine Beschädigung der Lautsprecher zu vermeiden.
• Bei Wiedergabe von verzerrtem Klang.
• Wenn die Lautsprecher wegen eines Schallplattenspielers, Rauschen von UKW-Sendungen oder des Sinussignals eines Oszillators, einer Test-Disc oder eines elektronischen Instruments Hall erzeugen.
• Bei der Einstellung des Klangcharakters. - Beim Ein- und Ausschalten des Gerätes.

Bei Auftreten von Farbstörungen beim Fernsehempfang.

Die Lautsprecher im Lieferumfang dieser Anlage sind auf den Betrieb in unmittelbarer Nähe eines Fernsehgerätes ausgelegt, dennoch kann es je nach Ausführung des Fernsehgerätes und Platzierung der einzelnen Komponenten der Anlage zu Bildstörungen kommen.

In einem solchen Fall schalten Sie das Fernsehgerät etwa 30 Minuten lang aus.

In den meisten Fällen wird eine derartige Störung durch die eingebaute Entmagnetisierung des Fernsehgerätes beseitigt. Falls nicht, stellen Sie die Lautsprecher in einem größeren Abstand vom Fernsehgerät auf.

Achtung

• Das Hauptgerät und die Lautsprecher im Lieferumfang dieser Anlage dürfen nur wie in dieser Bedienungsanleitung beschrieben verwendet werden. Anderenfalls können Verstärker und/oder Lautsprecher beschädigt werden, und es besteht die Gefahr eines Brandausbruchs. Falls es zu einer Beschädigung gekommen ist oder eine plötzliche Abnahme der Leistung festgestellt wird, wenden Sie sich bitte an ihren Fachhändler oder eine Kundendienststelle. Bitte versuchen Sie auf keinen Fall, diese Lautsprecher auf andere Weise als in dieser Bedienungsanleitung beschrieben an einer Wand zu befestigen.

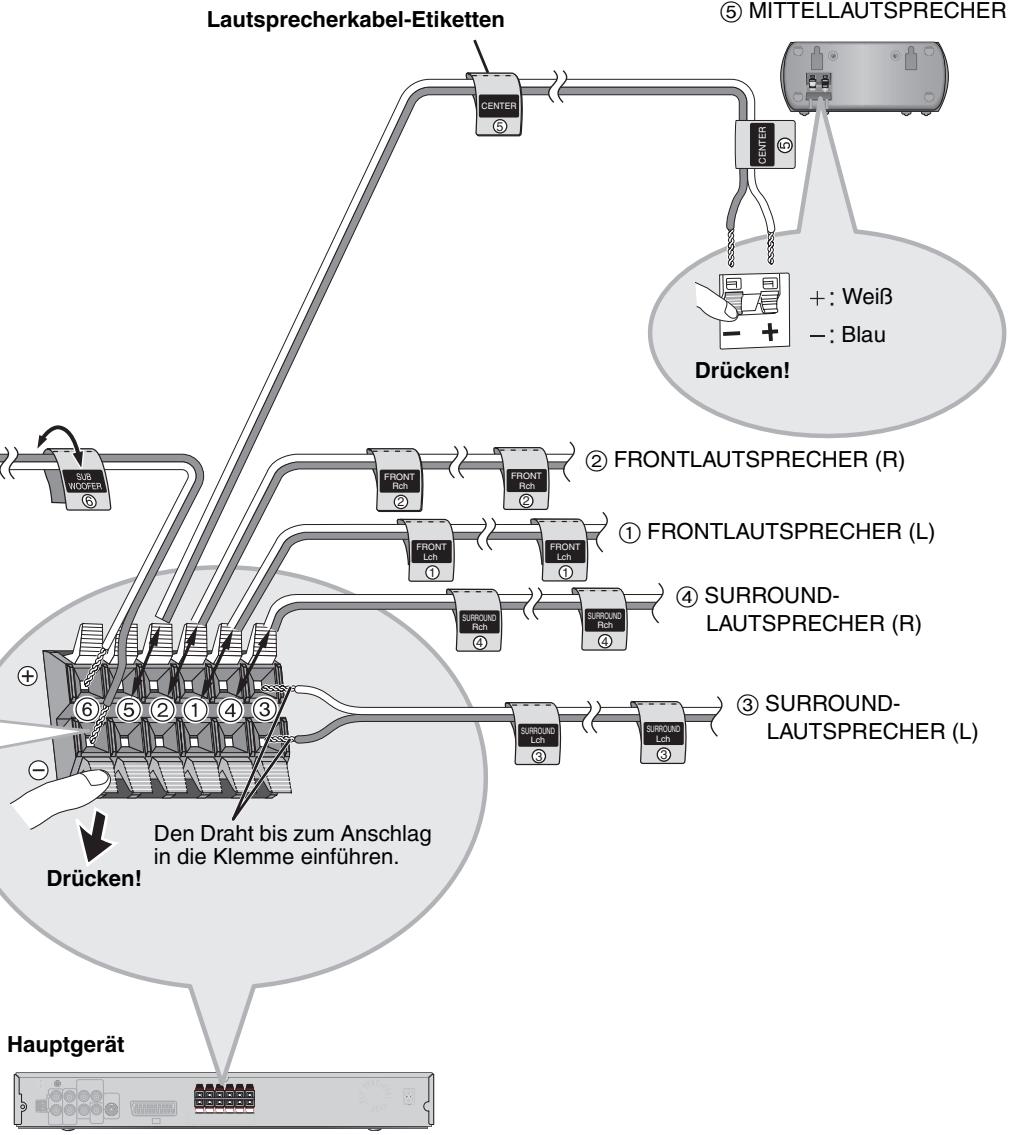

Bringen Sie die Etiketten an den Lautsprecherkabeln an, um die Identifizierung der einzelnen Lautsprecher beim Anschließen zu erleichtern.

Lautsprecherkabel

• 3 × Kurze Kabel: für Front- und Mittellautsprecher - 2 × Lange Kabel: für Surround-Lautsprecher

2 Bögen mit Etiketten für Lautsprecherkabel

⑥ SUBWOOFER

Entfernen Sie ein Stück der Isolierung von den Drahtenden der Lautsprecherkabel.

• Falls die Lautsprecherkabel keine Vinylspitzen besitzen, verbinden Sie sie direkt mit den Anschlüssen.

Hinweis

Die positiven (+) und negativen (-) Lautsprecherdrähte dürfen auf keinen Fall kurzgeschlossen werden. - Achten Sie sorgfältig darauf, die positiven (weißen) Drähte an die positiven (+) Lautsprecherklemmen und die negativen (blauen) Drähte der Lautsprecherkabel an die negativen (-) Klemmen anzuschließen. Durch einen fehlerhaften Anschluss der Kabel können die Lautsprecher beschädigt werden.

Videokabel

• Stellen Sie den Anschluss an das Fernsehgerät nicht indirekt über einen Videorecorder her.

Anderenfalls kann es aufgrund einer Kopierschutzvorrichtung vorkommen, dass das Bild nicht einwandfrei auf dem Fernsehschirm angezeigt wird. - Schalten Sie das Fernsehgerät vor dem Anschließen aus, und schlagen Sie bezüglich der Anschlüsse auch in der Bedienungsanleitung des Fernsehgerätes nach.

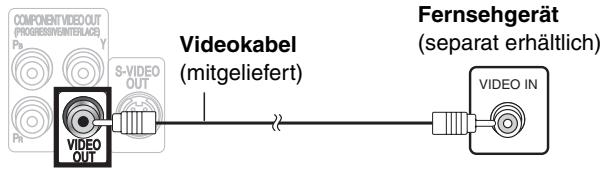

■ Fernsehgerät mit VIDEO IN-Buchse

Rückwand des Hauptgerätes

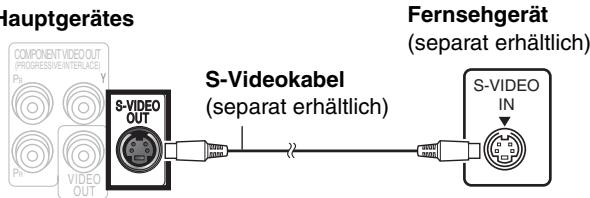

■ Fernsehgerät mit S-VIDEO IN-Buchse

Rückwand des Hauptgerätes

S-VIDEO OUT Buchse

Das an der S-VIDEO OUT-Buchse anliegende Videosignal liefert im Vergleich zum Anschluss an der VIDEO OUT-Buchse ein Bild mit lebhafteren Farben, da das Farbsignal (C) getrennt vom Luminanzsignal (Y) ausgegeben wird. (Das tatsächliche Ergebnis hängt vom Fernsehgerät ab.)

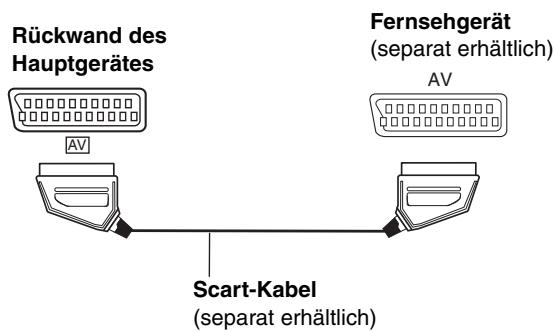

Fernsehgerät mit SCART-Buchse

SCART (AV) Buchse

Um eine Verbesserung der Bildqualität zu erzielen, können Sie den Typ des von der SCART (AV)-Buchse ausgegebenen Videosignals dem jeweils verwendeten Fernsehgerät entsprechend von „Video" auf entweder „S-Video" oder „RGB" einstellen. Wählen Sie „S-Video/YPbPr" oder „RGB/No Output" aus QUICK SETUP (→ Seite 8).

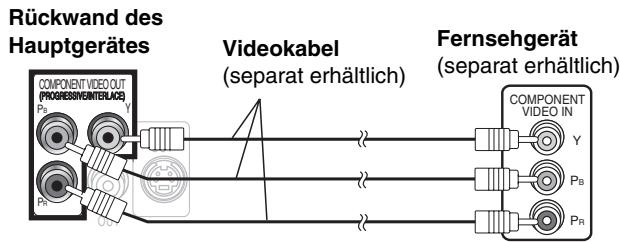

■ Fernsehgerät mit COMPONENT VIDEO IN-Buchsen

COMPONENT VIDEO OUT-Buchsen

Von diesen Buchsen können sowohl Komponentensignale mit Zwischenzeilenabtastung als auch solche mit Zeilensprungabtastung ausgegeben werden, die im Vergleich zu dem von der S-VIDEO OUT-Buchse ausgegebenen Signal eine höhere Bildqualität liefern. Wenn der Videoanschluss an diesen Buchsen hergestellt wird, werden die Farbdifferenzsignale (P_B / P_R) und das Luminanzsignal (Y) getrennt ausgegeben, um eine originalgetreue Farbwiedergabe zu erhalten. Die Beschriftung der Komponentensignal-Videoeingangsbuchsen ist je nach Ausführung des verwendeten Fernsehgerätes bzw. Monitors verschieden (z.B. Y/P_B/P_R, Y/B-Y/R-Y, Y/CB/CR). Verbinden Sie gleichfarbige Buchsen. - Wählen Sie bei Herstellung dieser Verbindung „Video/YPbPr“ oder „S-Video/YPbPr“ aus QUICK SETUP (→ Seite 8) aus. Wenn „RGB/No Output“ ausgewählt ist, wird das RGB-Signal über die SCART (AV)-Buchse ausgegeben, jedoch nicht über die Component Video-Ausgangsbuchsen.

So geben Sie Videomaterial mit Progressivabtastung wieder

• Stellen Sie den Anschluss an den Komponentensignal-Videoeingangsbuchsen eines 625p- oder 525p-kompatiblen Fernsehgerätes her. (Bei Anschluss an ein Fernsehgerät, das hierzu nicht kompatibel ist, wird das Bild nicht korrekt angezeigt.)
• Panasonic-Fernseher mit den Eingangsbuchsen 625 (576)/50i-50p, 525 (480)/60i-60p sind kompatibel mit progressiver Abtastung. Konsultieren Sie den Hersteller, wenn Sie ein Fernsehgerät einer anderen Marke besitzen.

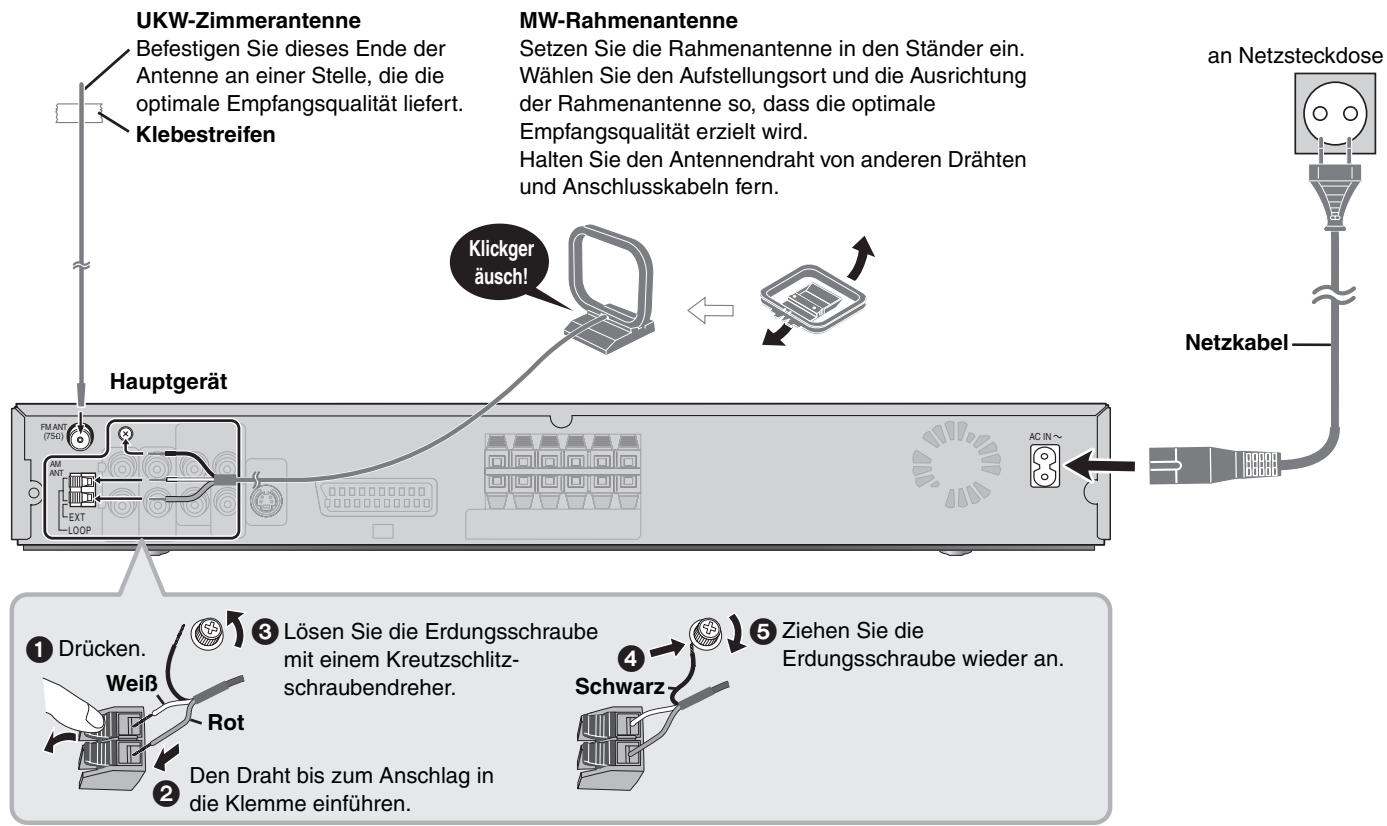

UKW-Zimmerantenne

MW-Rahmenantenne

Netzkabel

Schließen Sie das Netzkabel erst an, nachdem alle anderen Anschlüsse hergestellt worden sind. - Optionale Antennenanschluss (→ Seite 21).

Energieeinsparung

Auch im ausgeschalteten Zustand nimmt das Hauptgerät eine geringe Menge Strom auf (ca. 0,5 W). Trennen Sie daher den Netzstecker von der Netzsteckdose, um Energie einzusparen, wenn das Gerät längere Zeit nicht benutzt werden soll.

Nach erneutem Anschließen an das Stromnetz müssen bestimmte Einstellungen, die in der Zwischenzeit aus dem Benutzerspeicher des Gerätes gelöscht wurden, wieder vorgenommen werden.

Hinweis

Das mitgelieferte Netzkabel ist nur für den Einsatz mit diesem Gerät vorgesehen. Verwenden Sie es nicht in Verbindung mit anderen Geräten.

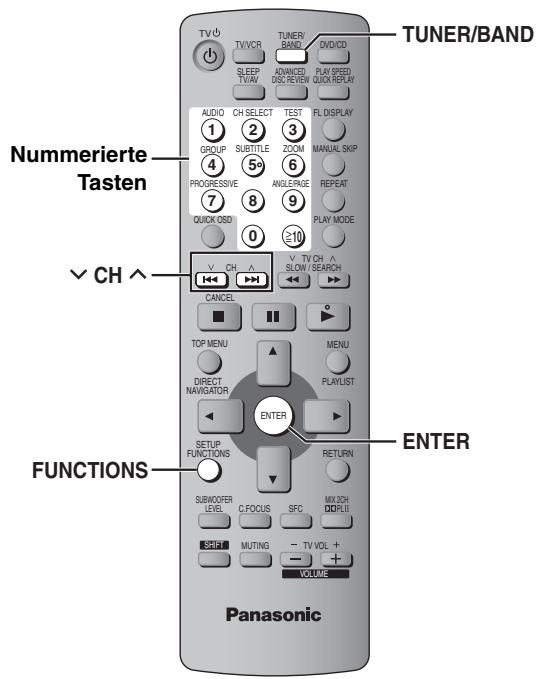

SCHRITT 5: Die Fernbedienung

Fernbedienung

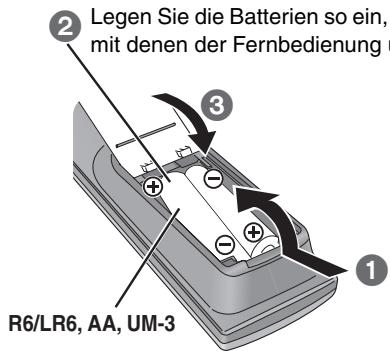

Batterien

Legen Sie die Batterien so ein, dass die Pole (+ und -) mit denen der Fernbedienung übereinstimmen.

Keine Akkus verwenden. - Verbrauchte Batterien sachgerecht entsorgen.

Vermeiden Sie es:

• alte und neue Batterien gemeinsam einzulegen;
• Batterien verschiedener Sorten gemeinsam einzulegen;
• Batterien starker Wärme oder offenen Flammen auszusetzen;
• Batterien zu zerlegen oder kurzzuschließen;
• zu versuchen, Alkali- oder Manganbatterien aufzuladen;
• Batterien mit teilweise abgelöster Ummantelung zu verwenden. Unsachgemäße Handhabung von Batterien kann zum Auslaufen von Elektrolyt führen, was eine Beschädigung von Gegenständen durch Kontakt mit der Flüssigkeit sowie Brand zur Folge haben kann.

Nehmen Sie die Batterien heraus, wenn die Fernbedienung längere Zeit nicht benutzt werden soll. Lagern Sie die Batterien an einem kühlen, dunklen Ort.

Gebrauch

Richten Sie die Fernbedienung innerhalb eines maximalen Abstands von 7 Metern direkt vor dem Gerät auf den Display

(→ Seite 8) an der Gerätefront, wobei Hindernisse auf dem Übertragungsweg zu vermeiden sind.

1	2	3	4	5	6
DAS Geräteinschalten.	Auswählen“DVD/CD".	Anzeige des QUICK SETUP-Menus.	Die Einstellungen anhand der angezeigten Informationen vornehmen.	Drücken Sie abschlussend QUICK SETUP.	Zum Verlassen des Menüds drücken.

Späteres Ändern dieser Einstellungen: Wählen Sie QUICK SETUP im Register Others (→ Seite 19).

Übersicht über die Bedienungselemente

Die Nummern der Bezugsseiten sind in Klammern angegeben.

TUNING: Überspringen oder Zeitlupenwiedergabe/Suchlauf (10)/ Radiosender auswählen (20)

/TUNEMODE

Wiedergabestopp (10)/ Tuning-Modus auswählen (20) FM MODE: Pause (10)/UKW-Empfangsbedingung einstellen (20) ▶ /MEMORY: Discs wiedergeben (10)/Radiosender speichern (20)

Disc	Logo	Symbol in dieser Anleitung	Bemerkungen
DVD-RAM	DVD RAM RAM 4.7	RAM	Discs wurden mit Geräten aufgezeichnet, die Version 1.1 des Video Recording Format (eine vereinheitliche Video-Aufzeinungsnorm) verwenden, wie beispelseweise DVD-Video recorder, DVD-Videok cameras, PCs usw.
		JPEG	Aufgenommen mit Panasonic SD Multi Cameras oder DVD-Video recorder mit DCF (Design rule for Camera File system) Standardversion 1.0.	•Zur Wiedergabe von JPEG, MPEG4 oder DivX-Video wahren Sie „Play as Data Disc" in Other Menu (→Seite 17).
		MPEG4	Aufgenommen mit Panasonic SD Multi Cameras oder DVD-Video recorder [entsprechend den SDVIDEO-Spezifikationen (ASF-Norm)/MPEG4 (Simple Profile) Videosystem/G.726 Audiosystem].
		DivX*1	—
DVD-Audio	DVD AUDIO	DVD-A	—
		DVD-V	Einige DVD-Audio-Discs enthalten DVD-Videoinhalt. Zur Wiedergabe von DVD-Videoinhalt wahren Sie „Play as DVD-Video" in Other Menu (→Seite 17).
DVD-Video	DVDVIDEO VIDEO	DVD-V	—
DVD-R (DVD-Video)/DVD-RW(DVD-Video)	DVD R R W		Discs, die mit DVD-Video recorder oder -kameras bespielt und finalisiert*2 wuren.
+R (Video)/+RW (Video)	—		Discs, die mit DVD-Video recorder oder -kameras bespielt und finalisiert*2 wuren.
DVD-R (DivX Video)/DVD-RW (DivX Video)	DVD R R W	DivX*1	Finalisieren*2 Sie die Disc nach der Aufnahme.
DVD-RW (DVD-VR)	DVD R W	DVD-RW (VR)	Discs wurden auf DVD-Video recorder oder DVD-Videok cameras aufgenommen und finalisiert*2, die Version 1.1 des Video Recording Format (eine vereinheitliche Video-Aufzeinungsnorm) verwenden.
Video CD	COMPACT DIGITAL VIDEO	VCD	—
SVCD	COMPACT DIGIC SUPERVIDEO		Entspricht IEC62107
CD	COMPACT DIGIC DIGITAL AUDIO TEXT	CD	Dieses Gerät ist kompatibel mit HDCD, besteht aber nicht die Funktion Peak Extend (eine Funktion, die den Dynamikbereich von Signalen auf hoher Ebene erweitert). HDCD-codierte CDs klingen better, da sie mit 20 Bit codiert sind, im Vergleich zu 16 Bit bei allen anderen CDs.
CD-R CD-RW	—	WMA MP3 JPEG CD MPEG4 DivX*1 VCD	•Dieses Gerät ist zum Abspielen von CD-R/RW-Discs (für Aufzeinung von Audiodaten vorgesehen) geeignet, die in einem der links aufgeführten Formate bespielt wurden. Beenden Sie die Aufnahmesitzungen oder finalisieren*2 Sie die Disc nach beendeter Aufzeinung. •HighMAT-Discs Nur WMA-, MP3- oder JPEG-Dateien. Zur Wiedergabe ohne HighMAT-Funktion wahren Sie „Play as Data Disc" in Other Menu (→Seite 17). •[WMA] Dieses Gerät unterstützt keine Multiple Bit Rate (MBR: Dateien, die denselben Inhalt in mehreren entsprechenden Bit-Raten codiert enthalten).

1 Erstellt mit DivX Ver.3.11, 4.x, 5.x [DivX Videosystem/MP3, Dolby Digital oder MPEG Audiosystem]. 2 Bei der Finalisierung handelt es sich um ein Verfahren, das eine Wiedergabe der Disc mit kompatiblen Geräten ermöglicht. - Je nach Disc-Typ, Zustand der Aufzeichnung, Aufzeichnungsverfahren und Erstellungsart der Dateien kann es vorkommen, dass nicht alle oben aufgelisteten Discs mit diesem Gerät abgespielt werden können (→ Seite 15, Tipps zur Herstellung von Daten-Discs).

Nicht mit diesem Gerät abspielbare Discs

Version 1.0 der Formate DVD-RW, DVD-ROM, CD-ROM, CDV, CD-G, SACD, Photo-CD, DVD-RAM-Discs, die nicht aus ihrer Cartridge entwickelt werden können, 2,6-GB- und 5,2-GB-DVD-RAM-Discs sowie im Handel als „Chaoji VCD“ vertriebene Discs, einschließlich CVD-, DVCD- und SVCD-Discs, die nicht der Norm IEC62107 entsprechen.

Audioformat von DVDs

Discs, die mit den rechts abgebildeten Logos gekennzeichnet sind, werden von diesem Gerät automatisch erkannt und decodiert.

Videosysteme

• Dieser Player kann sowohl PAL als auch NTSC wiedergeben, aber Ihr Fernsehgerät muss mit dem auf der Disc verwendeten System kompatibel sein. -PAL-Discs können auf einem NTSC-Fernsehgerät nicht korrekt wiedergegeben werden.
• Dieses Gerät kann NTSC-Signale in PAL 60 umwandeln, zur Anzeige auf einem PAL-Fernseher (→ Seite 19, „NTSC Disc Output" in Register „Video").

Verwendendes Hauptgeräts

Hinweis

Die Disc rotiert weiter, während Menüs angezeigt werden. Drücken Sie [■] nach beendeter Einstellung, um den Laufwerkmotor und den Fernsehschirm zu schonen. Die Gesamtanzahl der Titel wird möglicherweise bei +R / + RW nicht korrekt angezeigt.

Verwendend der Fernbedienung

Stopp	Während die Anzeige „RESUME" im Display erscheint, wird die aktuelle Position gespeichert. • Drücken Sie [▶] (Wiedergabe), um die Wiedergabe fortzusetzen. • Drücken Sie [■], um die gespeicherte Position zu Löschen.
Pause	• Drücken Sie [▶] (Wiedergabe), um die Wiedergabe neuzustarten.
Überspringen	WMA MP3 JPEG MPEG4 DivX [▲,▼]: Überspringen von Gruppen während der Wiedergabe [▲,▼]: Inhaltsprung während der Wiedergabe
Suchlauf (während der Wiedergabe) Zeitlupenwiedergabe (im Pausenzustand)	Bis zu 5 Geschwindigkeitsstufen. • Drücken Sie [▶] (Wiedergabe), um die normale Wiedergabe zu starten. • VCD Zeitlupenwiedergabe: nur in Vorwärtsrichtung. • MPEG4 DivX Zeitlupenwiedergabe: Funktioniert nicht.
Einzelbild- Weiterschaltung (im Pausenzustand)	DVD-A (Laufbild-Abschnitt) RAM DVD-RW(VR) DVD-V VCD • VCD Nur in Vorwärtsrichtung.
Wahl von Einträgen des Bildschirmme nüss	Auswählen Registieren
Videosignal mit Progressivabtastung	SHIFT + PROGRESSIVE PRG

Eingeben von Zahlen	① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ 0 ⑩ ENTER SHIFT + CANCEL	RAM DVD-RW (VR) DVD-A DVD-V VCD CD Beispiel: Zur Eingabe von 12: [≥10] → [1] → [2] VCD mit Wiedergabesteuierung Drücken Sie [■], um die Wiedergabsteuerungsfunktion abzubrechen, und drücken Sie dann die nummerierten Ziffern. WMA MP3 JPEG MPEG4 DivX Beispiel: Zur Eingabe von 123: [1] → [2] → [3] → [ENTER] • Drücken Sie [SHIFT]+[CANCEL], um eine falsch eingebene Ziffer zu löschen.
Disc-Menu	TOP MENU DIRECT NAVIGATOR	DVD-A DVD-V Anzeigen des Hauptmenüsseiner Disc RAM DVD-RW (VR) Anzeigen der Programme(→ Seite 15)
	MENU PLAYLIST	DVD-V Anzeigen eines Disc-Menus RAM DVD-RW (VR) Anzeigen einer Abspielliste(→ Seite 15)
	RETURN	VCD mit Wiedergabesteuierung Anzeigen eines Disc-Menus
Zurückkehren zur vorherigen Bildschirm- anzeige	RETURN
Display des Hauptgerätes	FL DISPLAY	RAM DVD-RW (VR) DVD-A DVD-V WMA MP3 MPEG4 DivX Zeitanzeige ←→Informationsanzeige JPEG Bei aktivierter Dia-Vorführung(→ Seite 16): SLIDE←→Informationsanzeige Bei deaktivierter Dia-Vorführung:PLAY←→Informationsanzeige
Untertitel/ Informationsa- nzeige	SHIFT + SUBTITLE 5°	RAM DVD-RW (VR) Untertitel ein-/ausschalten(→ Seite 13) DVD-V DivX VCD(nur SVCD) Ausbwal der Untertitelsprache(→ Seite 13) JPEG Datum ↔ Keine Informationen
Starten der Wiedergabe mit einer ausgewählten Gruppe	SHIFT + GROUP 4 ↓ Auswählen → ENTER → Registieren	DVD-A WMA MP3 JPEG MPEG4 DivX Jeder Ordner auf einer WMA/MP3-, JPEG-, MPEG4- und DivX-Video-Disc wird als eine „Group" behandelt.

QUICK OSD

Anzeige der gegenüberigen Wiedergabe-Betriebsart (QUICK OSD)

Drücken Sie [QUICK OSD].

Basisinformationen (Basics) Details

Aus<

MPEG4 DivX Video- und Audioinformationen werden während der Suche nicht angezeigt.

CD MP3 WMA Die Bildschirmanzeige QUICK OSD wird automatisch aufgerufen.

RAM DVD-RW (VR) (außer Standbild-Abschnitt)

DVD-V (Außer +R/ ^+ RW)

Erlaubt das Durchsuchen der Disc und die Wiedergabe von der ausgewählten Position aus. Sie können entweder „Intro Mode" oder „Interval Mode" in „Advanced Disc Review" im Register „Disc" auswählen (→ Seite 18).

1 Drücken Sie [ADVANCED DISC REVIEW].

Die Bildschirmanzeige QUICK OSD wird aufgerufen.

Beispiel: RAM

2 Drücken Sie auf [▶] (Wiedergabe), wenn Sie einen Titel oder ein Programm gefunden haben, das abgespielt werden soll.

• Je nach Disc und Wiedergabe-Position kann diese Funktion u. U. nicht ausgeführt werden.
• RAM DVD-RW (VR) Bei der Wiedergabe einer Abspielliste funktioniert dies nicht (→ Seite 15).

(Nur wenn die verstrichene Spielzeit einer Disc angezeigt werden kann.) (Außer MPEG4, DivX, +R/+RW)

RQT8100 Drücken Sie [QUICK REPLAY], um an eine um mehrere Sekunden frühere Stelle zurückzuspringen.

MANUALSKIP

Springt 30 Sekunden vorwärts.

(Nur wenn die verstrichene Spielzeit einer Disc angezeigt werden kann.)

RAM DVD-RW (VR) DVD-V (Außer +R/+RW)

Die Wiedergabe startet an einer etwa 30 Sekunden später liegenden Stelle neu. Diese Funktion ist entsprechend praktisch, wenn Sie beispielsweise Werbung überspringen wollen.

Während der Wiedergabe

Drücken Sie [MANUAL SKIP].

RAM DVD-RW (VR) Es ist nicht möglich, das aktuelle Programm zu überspringen, wenn der Anfang des nächsten Programms weniger als 30 Sekunden vom aktuellen Punkt entfernt liegt.

Ändern des Zoomverhältnisses

DVD-A (Laufbild-Abschnitt) RAM DVD-RW (VR) DVD-V VCD MPEG4

DivX

Diese Funktion erweitert ein Bild im Letterbox-Format, sodass es den Bildschirm ausfüllt.

Während der Wiedergabe

Betätigen Sie [SHIFT] + [ZOOM] zur

Wahl des voreingestellten

Bildseitenverhältnisses (Just Fit

Zoom) oder „Auto“ mehrmals.

Funktionen

Just Fit Zoom × 1.00

DVD-A (Laufbild-Abschnitt) RAM DVD-RW (VR) DVD-V VCD

Auto → 4:3 Standard → European Vista → 16:9 Standard

Cinemascope2 ← Cinemascope1 ← American Vista

Beispiel:

MPEG4 DivX

Standard (×0,25 Vollbildschirm) → Original (aktuell aufgezeichnete Größe)

Full (Vollbildschirm)

• Je nach Aufzeichnungsart kann diese Funktion u. U. nicht ausgeführt werden.

Feinabstimmung (Manual Zoom)

Nach Auswahl des voreingestellten Seitenverhältnisses oder „Auto“ drücken Sie [◁, ▷]

• von n × 1.00 zu n × 1.60 (in 0,01 Einheiten)

von n × 1.60 zu n × 2.00 (in 0,02 Einheiten)

von n × 2.00 zu n × 4.00 (in 0,05 Einheiten) (nur MPEG4 DivX)

Abhängig von dem angeschlossenen Fernsehgerät und dessen

Einstellungen ist es eventuell nicht möglich, bis auf × 4.00 zu zoomen.

• Wenn Sie die Taste [◁, ▷] gedrückt halten, ändert sich die

Einstellung im Schnellauf.

DVD-A DVD-V DivX (mit mehreren Tonspuren) RAM DVD-RW (VR) VCD

Betätigen Sie [SHIFT] + [AUDIO]

Beispiel: DVD-V

mehrmals zur Wahl der gewünschten Tonspur.

Audio 1

RAM DVD-RW (VR) VCD

Sie können diese Taste zur Wahl von „L“, „R“ oder „LR“ betätigen.

DivX

Bei Anzeige des Menüs

Drücken Sie [<, >] zur Auswahl von „L“, „R“ oder „LR“.

DVD-V (Karaoke-Discs)

Bei Anzeige des Menüs

Drücken Sie [◀, ▶] zur Auswahl von „On“ oder „Off“ für Gesangsstimmen.

Einzelheiten hierzu finden Sie in der Begleitliteratur der Disc.

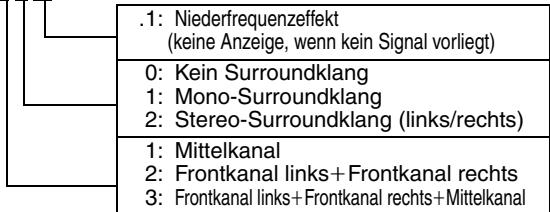

Signatyp/Daten

LPCM/PPCM/Digital/DTS/MPEG: Signaltyp

kHz (Abtastfrequenz)/bit/ch (Anzahl der Kanäle)

Beispiel: 3/2.1ch

DivX: Bei einer DivX-Video-Disc kann es einige Zeit dauern, bis die Wiedergabe beginnt, wenn Sie die Audioeinstellung ändern.

Wiedergabe beginnt, wenn Sie die Audioeinstellung ändern.

+ SUBTITLE 5°

Ändern der Untertitel

DVD-V, DivX (mit mehreren Untertiteln), VCD (nur SVCD)

Betätigen Sie [SHIFT]+[SUBTITLE], um die gewünschte Untertitelsprache zu wählen.

• Bei +R / +RW wird möglicherweise eine Nummer für Untertitel angezeigt, die nicht auf dem Bildschirm erscheint.

Drücken Sie [4, 5] zur Wahl von „On“ oder „Off“.

RAM, DVD-RW (VR) (On/Off nur bei Discs, die Informationen zum An- und Abschalten von Untertiteln beinhalten)

Drücken Sie [SHIFT]+[SUBTITLE] zur Wahl von „On“ oder „Off“.

RAM DVD-RW (VR) (Ein/Aus nur bei Discs, die Informationen zum Ein- und Ausschalten von Untertiteln enthalten)

Drucken Sie [SHIFT]+[SUBTITLE], um „On“ oder „Off“ zu wählen.

• Informationen zum Abschalten/Anzeigen von Untertiteln können nicht mit Panasonic DVD-Recordern aufgezeichnet werden.

ANGLE/PAGE + 9

Auswahl des Betrachtungswinkels und Drehen/Weiterschalten des Standbilds

Drücken Sie [SHIFT]+[ANGLE/PAGE] mehrmals, um den Betrachtungswinkel auszuwählen oder das Standbild zu drehen/weiterzuschalten.

DVD-V (mit mehreren Betrachtungswinkeln) – Auswahl des Betrachtungswinkels

JPEG – Drehen von Standbildern

DVD-A – Weiterschalten von Standbildern (Drücken Sie [RETURN], um zu Seite 1 zurückzukehren.)

PLAY SPEED QUICK REPLAY

Ändern der Wiedergabegeschwindigkeit

DVD-A (Laufbild-Abschnitt), RAM, DVD-RW (VR), DVD-V

Während der Wiedergabe

Drücken Sie [SHIFT]+[PLAY SPEED] mehrmals, um „Normal“, „Fast“ oder „Slow“ auszuwählen.

Ändern der Wiedergabegeschwindigkeit im Bereich von „×0.6“ bis „×1.4“ (in 0,1 Einheiten)

Drücken Sie [◀, ▶], während die oben abgebildete Meldung im Display des Gerätes erscheint.

• Drücken Sie [▶] (Wiedergabe), um zur normalen Wiedergabe zurückzukehren.
• Nach Änderung der Geschwindigkeit

– Dolby Pro Logic II und Sound Enhancement funktionieren nicht. Die Audioausgabe wechselt zu 2-Kanal. Die Abtastfrequenz 96 kHz wird in 48 kHz umgewandelt. – Je nach Aufzeichnungsart kann diese Funktion u. U. nicht ausgeführt werden.

REPEAT

Wiederholwiedergabe

(Nur wenn die verstrichene Spielzeit einer Disc angezeigt werden kann)

JPEG: Diese Funktion steht bei allen Arten von JPEG-Daten zur Verfügung.)

Während der Wiedergabe

Betätigen Sie [REPEAT] zur Wahl des Disc-Eintrags, der wiederholt abgespielt werden soll.

Beispiel: DVD-V

RAM DVD-RW (VR): Programm → Alle → Aus

Während der Abspielliste-Wiedergabe:

Szene → Abspielliste → Aus

DVD-A: Titel → Gruppe* → Aus

DVD-V: Kapitel → Titel* → Aus

VCD CD: Titel → Alle → Aus

WMA MP3 MPEG4 DivX: Inhalt → Gruppe* → Aus

JPEG: Gruppe* → Aus

• „Alle“ wird während der Gruppen- (DVD-A), Programm- und Zufallswiedergabe angezeigt.

PLAY MODE

Jede Gruppen-, Programm- und Zufallswiedergabe

Außer RAM DVD-RW (VR)

Drücken Sie im Stoppmodus [PLAY MODE].

Alle Bildschirmanzeigen für Gruppen-, Programm- und Zufallswiedergabe werden nacheinander aufgerufen.

Alle Gruppen (DVD-A) → Programm → Zufall aus (Normale Wiedergabe)*

• Wählen Sie Betriebsart „aus“, um alle Gruppen-, Programm- oder Zufallsmodi zu verlassen.
• Um Zufalls- und Programmwiedergabe zu verwenden, muss die HighMAT-Disc-Wiedergabe deaktiviert werden. Wählen Sie „Play as Data Disc“ im Other Menu (→ Seite 17).
• DVD-A: Bestimmte Discs enthalten Bonusgruppen. Wenn nach Wahl einer Bonusgruppe eine Aufforderung zur Eingabe des Passworts auf dem Bildschirm erscheint, müssen Sie das Passwort über die Zifferntasten eingeben, bevor die betreffende Bonusgruppe abgespielt werden kann. Einzelheiten zum Passwort finden Sie in der Begleitliteratur der jeweiligen Disc.

Abspielen aller Gruppen

DVD-A

Drücken Sie [▶] (Wiedergabe).

Programmwiedergabe (bis zu 32 Disc-Einträge)

1

Drücken Sie die

Zifferntasten zur Auswahl der Einträge

WMA MP3 JPEG MPEG4

DivX und dann

[ENTER]).

Wiederholen Sie diesen Schritt, um weitere Disc-Einträge zu programmieren. - So wählen Sie eine 2-stellige Nummer: Beispiel: Zur Eingabe von 25: [≥10] → [2] → [5] WMA MP3 JPEG MPEG4 DivX [2] → [5] → [ENTER]

2

Drücken Sie [▶] (Wiedergabe).

So wählen Sie einen Eintrag mit den Pfeiltasten aus

Drücken Sie [ENTER] und [Δ, ] , um einen Eintrag auszuwählen, und dann [ENTER], um die Auswahl zu bestätigen.

Wahl aller Disc-Einträge

Während das Feld „Chapter“, „Track“ oder „Content“ hervorgehoben ist, drücken Sie zur Auswahl von „ALL“. Drücken Sie dann [ENTER], um die Auswahl zu bestätigen.

So ändern Sie das ausgewählte Programm

1 Betätigen Sie [Δ, ] zur Wahl des gewünschten Disc-Eintrags. 2 Wiederholen Sie Schritt 1, um weitere Einträge zu wählen.

So löschen Sie das ausgewählte Programm

1 Betätigen Sie [Δ, ] zur Wahl des gewünschten Disc-Eintrags. 2 Drücken Sie [SHIFT] + [CANCEL] (oder [▲,▼,▲,▲] zur Auswahl von „Clear“ und dann [ENTER]).

So löschen Sie das ganze Programm

Drücken Sie [ , , , ] zur Auswahl von „Clear all“ und dann [ENTER].

Das gesamte Programm wird auch durch Ausschalten des Gerätes, Öffnen

des Disc-Fachs oder Wechseln der Programmquelle gelöscht.

Zufallswiedergabe

1

DVD-A DVD-V WMA MP3 JPEG MPEG4 DivX

Betätigen Sie die Zifferntasten zur Wahl eines DVD-Video-Titels oder einer Gruppe

WMA MP3 JPEG MPEG4 DivX

und dann [ENTER]). DVD-A

• Zur Eingabe aller Gruppen drücken Sie [▲, ▲], um „All auszuwählen, und dann [ENTER].
• Um die Anzahl einer Gruppe rückgängig zu machen, betätigen Sie die Zifferntasten, die der Nummer der zu löschenden Gruppe entsprechen.

2

Drücken Sie [▶] (Wiedergabe).

RQT8100

ag auszuwählen

Chapter	Time
: ALL

Beispiel: DVD-V

Random Play

Wählen Sie einen Titel.

Titel 1

TOP MENU / MENU

Abspielen von Datendiscs

WMA MP3 JPEG MPEG4 DivX

Sie können JPEG-, MPEG4- und DivX-Videoinhalte auf DVD-RAM und HighMAT-Discs ohne Verwendung der HighMAT-Funktion abspielen (→ Seite 17, „Play as Data Disc“ in Other Menu).

• Abspielen von HighMAT™-Discs (→ Seite 15)

Abspielen eines Programms (Playback Menu)

1 Drücken Sie [TOP MENU].

Die angezeigten Einträge sind je nach Typ der Disc entsprechend.

Beispiel:

• Verlassen der Bildschirmanzeige

Drücken Sie [TOP MENU].

2 Drücken Sie [▲,▼] zur Auswahl von „All“, „Audio“, „Picture“ oder „Video“ und bestätigen Sie dann mit [ENTER].

Abspielen ausgewählter Einträge (Navigation Menu)

1 Drücken Sie [MENU].

2 Drücken Sie [▲,▼,◀,▶], um eine Gruppe auszuwählen und bestätigen Sie mit [ENTER].

3 Abspielen des Gruppeninhalts in festgelegter Reihenfolge: Drücken Sie [ENTER]. Abspielen ausgewählten Inhalts starten: Drücken Sie [▲,▼] zur Auswahl und dann [ENTER].

• Drücken Sie [SHIFT]+[ANGLE/PAGE], um Seite für Seite in der Gruppe bzw. dem Inhaltsfeld zu überspringen.

Wiedergabe von WMA/MP3-Dateien bei Anzeige eines JPEG-Standbilds auf dem Fernsehschirm

Wählen Sie zunächst eine JPEG-Datei und dann den gewünschten Audioinhalt aus. (Der umgekehrte Bedienungsablauf funktioniert nicht.)

• Verlassen der Bildschirmanzeige: Drücken Sie [MENU].

■ Gebrauch von Untermenüs

1. Bei Anzeige des Menüs drücken Sie [FUNCTIONS].

2. Drücken Sie [▲,▼], um einen Eintrag auszuwählen, und bestätigen Sie mit [ENTER]. Die angezeigten Einträge sind je nach Disc-Inhalt unterschiedlich.

✓Multi——	Gruppen und Inhalte werden angezeigt.
List——	Anzeigen nur des Inhalts
Tree——	Anzeigen nur von Gruppen
Thumbnail——	Abzeigen von Piktogrammen JPEG
Next group——	Sprung zur{nachsten Gruppe
Previous group——	Sprung zur vorherigen Gruppe
All——	WMA/MP3, JPEG, MPEG4 und DivX-Video
Audio——	nur WMA/MP3
Picture——	nur JPEG
Video——	nur MPEG4 und DivX-Video
Help display——	Umschalten zwischen Bedienerführung und
Find——	Anzeige der verstrichenen Spielzeit
	Zum Suchen von Inhalt oder Gruppen nach Name(→ unter)

Suchen von Inhalt oder Gruppen nach Namen

Markieren Sie einen Gruppennamen, um die Gruppe zu durchsuchen, oder einen Inhaltsnamen, um dessen Inhalt zu durchsuchen.

1. Bei Anzeige des Untermenüs (→ oben) drücken Sie [▲,▼] zur Auswahl von „Find“ und dann [ENTER].

2. Drücken Sie [▲,▼] zur Wahl des ersten Buchstabens und drücken Sie dann [ENTER].

• Wiederholen Sie diesen Schritt, um einen weiteren Buchstaben einzugeben. - Kleinbuchstaben können ebenfalls gesucht werden.
• Betätigen Sie [▲▲, ▷▶], um zwischen A, E, I, O und U umzuschalten.
• Drücken Sie [4], um ein Zeichen zu löschen.
• Lassen Sie das Sternchen (*), wenn Sie nach Titeln suchen, die das eingegebene Zeichen enthalten.
• Löschen Sie das Sternchen (*), um alle Namen zu suchen, die mit dem von Ihnen eingegebenen Buchstaben beginnen. Um das Sternchen (*) wieder einzufügen, rufen Sie das Untermenü noch einmal auf und wählen „Find“ aus.

3. Drücken Sie [▶] zur Auswahl von „Find“ und dann [ENTER]. Die Liste mit den Suchergebnissen erscheint.

4. Drücken Sie [▲,▼], um Inhalt oder Gruppe auszuwählen, und bestätigen Sie mit [ENTER].

TOP MENU / MENU

Abspielen vom ausgewählten Titel der CD

Titel erscheinen mit CD-Text-Disc-Wiedergabe.

1 Betätigen Sie [TOP MENU] oder [MENU].

Beispiel: CD-Text

2 Drücken Sie [▲,▼] zur Auswahl des Titels und dann [ENTER].

• Drücken Sie [SHIFT] + [ANGLE/PAGE], um seitenweise vorzuspringen.
• Drücken Sie [FUNCTIONS], um die Wiedergabe

Betriebsarten und die aktuelle Position anzuzeigen.

Verlassen der Bildschirmanzeige

Drücken Sie [TOP MENU] oder [MENU].

Abspielen von HighMAT™-Discs

WMA

MP3 JPEG

1 Drücken Sie [TOP MENU]. 2 Drücken Sie [▲,▼,▲,▶] zur Auswahl des Eintrags und dann [ENTER].

Wiederholen Sie gegebenenfalls diesen Schritt.

Beispiel:

- So ändern Sie den Menühintergrund: Drücken Sie [FUNCTIONS]. Der Hintergrund wechselt zu dem auf der Disc aufgezeichneten. - Verlassen der Bildschirmanzeige: Drücken Sie [■].

Auswahl aus einer Liste

1

Während der Wiedergabe drücken Sie [MENU].

Beispiel:

2

Drücken Sie zunächst [4] und dann [▲,▼], um z und „Content“ hier

3

Drücken Sie [▶], betätigen Sie dann [▲,▼] zur Wahl eines Disc-Eintrags und drücken Sie dann [ENTER].

• Drücken Sie [SHIFT] + [ANGLE/PAGE], um seitenweise vorzuspringen.
• Verlassen der Bildschirmanzeige

Drücken Sie [MENU].

Wiedergabe von RAM/DVD-RW (DVD-VR)-Discs

RAM DVD-RW (VR)

• Titel werden nur angezeigt, wenn sie auf der Disc aufgezeichnet sind.
• Programme, Abspiellisten und Disc-Titel können nicht editiert werden.

Abspielen eines Programms

1

Drücken Sie [DIRECT NAVIGATOR].

• Verlassen der Bildschirmanzeige: Drücken Sie [DIRECT NAVIGATOR].

Beispiel

2 Betätigen Sie [▲,▼] oder die Zifferntasten zur Wahl des gewünschten Programms.

• Drücken Sie [SHIFT] + [ANGLE/PAGE], um seitenweise vorzuspringen.
• So wählen Sie eine 2-stellige Nummer, z.B. 23: [≥10] → [2] → [3]
• Betätigen Sie [▶], um den Inhalt des Programms und der Disc anzuzeigen.

3 Drücken Sie [ENTER].

Wiedergabe einer Abspielliste

(nur möglich, wenn die Disc eine Abspielliste enthält)

1

Drücken Sie [PLAYLIST].

Beispiel:

• Verlassen der Bildschirmanzeige: Drücken Sie [PLAYLIST].

2 Betätigen Sie [▲,▼] oder die Zifferntasten zur Wahl einer Abspielliste.

• Drücken Sie [SHIFT] + [ANGLE/PAGE], um seitenweise vorzuspringen.
• So wählen Sie eine 2-stellige Nummer

3 Drücken Sie [ENTER].

Einzelwiedergabe von Szenen

1 Bei Anzeige des Menüs für Abspiellisten drücken Sie [▶]. 2 Drücken Sie [▲,▼] zur Auswahl von „Scene List“ und dann [ENTER]. „Contents“ zeigt die Informationen der Abspielliste an. 3 Drücken Sie [▲,▼,◀,▶] zur Wahl der ersten Szene und drücken Sie dann [ENTER].

Tipps zur Herstellung von Daten-Discs

• Wenn es mehr als 8 Gruppen gibt, werden von der achten Gruppe an alle Gruppen in der Menüanzeige auf einer vertikalen Linie dargestellt. Die Darstellungsreihenfolge des Bildschirmmenüs kann von der Anzeige des Computerbildschirms abweichen.
• Das Gerät kann keine Dateien abspielen, die im „Packet Writing“-Modus aufgenommen worden sind.

DVD-RAM

• Discs müssen UDF 2.0 entsprechen.

CD-R/RW

• Discs müssen dem Standard ISO9660 Level 1 oder 2 (außer erweiterte Formate) entsprechen.
• Dieses Gerät untersucht Multisession. Sind jedoch viele Sessions vorhanden, vergeht mehr Zeit bis zum Start der Wiedergabe. Halten Sie die Zahl der Sessions so klein wie möglich, um dies zu vermeiden.

DVD-R/RW

• Discs müssen UDF Bridge (UDF 1.02/ISO9660) entsprechen.
• Dieses Gerät versteht keine Multisessions. Es wird nur die Standard-Sitzung abgespielt.

Benennung von Ordnern und Dateien (Dieses Gerät behandelt Dateien als Inhalt und Ordner als Gruppen.)

Versehen Sie Ordner- und Dateinamen bei der Aufzeichnung mit Präfix-Nummern. Die Nummern sollen eine einheitliche Anzahl von Ziffern enthalten und die gewünschte Wiedergabereihenfolge einhalten (dies funktioniert hin und wieder nicht). Dateien müssen jeweils eine der folgenden Erweiterungen besitzen ( ⇒ unter).

WMA (Erweiterung: „WMA“ oder „wma“)

• Kompatible Kompressionsrate: 48 kBits/s bis 320 kBits/s
• Sie können keine kopiergeschützten WMA-Dateien wiedergeben.
• Dieses Gerät unterstützt keine Multiple Bit Rate (MBR).

MP3 (Erweiterung: „MP3“ oder „mp3”)

• Kompatible Kompressionsrate: 32 kbit/s bis 320 kbit/s
• Dieses Gerät unterstützt keine ID3-Tags.
• Kompatible Abtastfrequenzen: 8, 11,02, 12, 16, 22,05, 24, 32, 44,1 und 48 kHz

JPEG (Erweiterung: „JPG“, „jpg“, „JPEG“ oder „jpeg”) - So geben Sie JPEG-Dateien mit diesem Player wieder:

• Nehmen Sie die mit einer Digitalkamera auf, die der Norm DCF entspricht (Design rule for Camera File system) Version 1.0. Bestimmte Digitalkameras verfügen über Funktionen, die nicht von der Norm DCF Version 1.0 unterstützt werden, z.B. für automatische Bilddrehung; der Gebrauch derartiger Funktionen führt u.U. dazu, dass die betreffenden Bilder nicht angezeigt werden können.

Die Dateien dürfen nicht verändert oder unter einem anderen Namen gespeichert werden.

• Dieses Gerät ist nicht geeignet zur Anzeige von Laufbildern, MOTION JPEG und ähnlichen Formaten sowie von Standbildern eines anderen Formats als JPEG (z.B. TIFF) oder zur Wiedergabe von Bildern mit eingefügtem Tonmaterial. MPEG4 (Erweiterung: „ASF" oder „asf")
• Sie können mit diesem Gerät MPEG4-Daten [entsprechend den SD VIDEO-Spezifikationen (ASF-Norm)/MPEG4 (Simple Profile) Videosystem/G.726 Audiosystem] abspielen, die mit den Panasonic SD Multi Cameras oder DVD-Videorecordern aufgenommen wurden.
• Das Aufnahmedatum kann sich vom tatsächlichen Datum unterscheiden.

DivX (Erweiterung: „DIVX“, „divx“, „AVI“ oder „avi“)

• Sie können DivX-Daten abspielen, die mit Version 3.11, 4.x, 5.x [DivX-Videosystem/MP3, Dolby Digital oder MPEG-Audiosystem] erstellt wurden.
• GMC (Global Motion Compensation) wird nicht unterstützt.
• DivX-Dateien, die größer als 2 GB sind und keinen Index haben, werden auf diesem Gerät möglicherweise nicht richtig wiedergegeben.
• Dieses Gerät unterstützt alle Auflösungen bis maximal 720×480 (NTSC)/720×576 (PAL).
• Sie können bei diesem Gerät bis zu acht Arten Audio und Untertitel auswählen.

1	SETUP FUNCTIONS	Einmal drücken.
2	Auswählen Zum nachsten Menu ENTER Registrieren Zum vorherigen Menü	Das Menu auswählen.
3	Auswählen ENTER Registrieren 1 2 3 4 5 6 7 8 9 0 ≥10	Die Einstellungen vornehen.
4	SETUP FUNCTIONS	Zum Verlassen des Menüs drücken.

Die angezeigten Einträge sind je nach Typ der Disc unterschiedlich.

Hauptmenü

Program Group Title Chapter Track Playlist Content	Starten der Wiedergabe mit einem bestimmen Disc-Eintrag
Time * Außer +R/+RW	So springen Sie stufenweise vor oder darüber* (Time Slip nur bei der Wiedergabe)1 Drücken Sie [ENTER] zweimal, sodass die Anzeige Time Slip erscheint.2 Betätigten Sie [▲,▼] zur Wahl des gewünschten Zeitintervals, und drücken Sie dann [ENTER].Wenn Sie die Taste [▲,▼] gedrückt halten,ändert sich die Einstellung im Schnellauf. Starten der Wiedergabe von einem bestimmen Zeitpunkt an* (Time Search)Umschalten zwischen Restzeit- und verstrichener Spielzeitanzeige
Video	MPEG4 DivXSo zeigen Sie die Pixelzahl anDivx fps (Frames per second, Bilder pro Sekunde) wird bereits angezeigt.
Audio	(→ Seite 12, Tonspur wechseln)
	WMA MP3So zeigen Sie den aktuellen Disc-Typ an
Still Picture	So wechseln Sie das Standbild
Thumbnail	Anzeigen von Piktogrammen
Subtitle	(→ Seite 13, Ändern der Untertitel)
Marker (VR)	RAM DVD-RW (VR)Aufrufen einer mit einem DVD-Videorecorder aufgezeichneten MarkeSo rufen Sie eine Marke auf: Drücken Sie [▲,▼] → Drucken Sie [ENTER]
Angle	(be einer Disc mit mehreren Betrachtungswinkeln)So wahlen Sie den Betrachtungswinkel aus
Rotate Picture	So drehen Sie Bilder
Slideshow	Ein- und Ausschalten der Dia-Vorführung Ändern des Zeitintervals für die Dia-Vorführung (0-30 Sek.)
Other Settings	(→ Seite 17)

Other Settings (Sonstige Einstellungen)

Play Speed	DVD-A (Laufbild-Abschnitt) RAM DVD-RW(VR) DVD-V Soändern Sie die Wiedergabegeschwindigkeit - von „x0.6“ zu „x1.4“ (in Schritten von 0,1 Einheiten)
■ Play Menu (Wiedergabemenü) (Nur wenn die verstrichene Spielzeit einer Disc angezeigt werden kann. JPEG: Diese Funktion steht bei allen Arten von JPEG-Daten zur Verfügung.)
Repeat	(→ Seite 13, Wiederholwiedergabe)
A-B Repeat	Außer JPEG RAM DVD-RW (VR) (Standbild- Abschnitt) MPEG4 DivX Wiederholen eines bestimmten Abschnitts Drücken Sie [ENTER] am Anfangs- und Endpunkt des gewünschten Abschnitts. Drücken Sie [ENTER] erneut, um diese Funktion aufzuheben.
Marker	Außer RAM DVD-RW (VR) Markieren von bis zu 5 Positionen für späteres Abspielen Drücken Sie [ENTER] (nun ist das Gerät zur Eingabe von Marken bereit). Zum Setzen einer Marke: Drücken Sie [ENTER] (an der gewünschten Stelle) Zum Setzen einer weitern Marke: Drücken Sie [↓, ↑] zur Auszahl von „*” → Drücken Sie [ENTER] Zum Aufsuchen einer Marke: Drücken Sie [↓, ↑] → Drücken Sie [ENTER] Zum Löschen einer Marke: Drücken Sie [↓, ↑] → Drücken Sie [SHIFT]+[CANCEL] • Bei Programm- und Zufallswiedergabe steht diese Funktion nicht zur Verfügung.
Advanced Disc Review	[→ Seite 12, Überprüfen abzuspielender Titel (ADVANCED DISC REVIEW)]
■ Picture Menu (Bildmenu)
Picture Mode	Normal Cinema1: Bilder werden weicher reproductiert und Details in dunklen Szenen werden hervorgoben. Cinema2: Liefert ein schärferes Bild und verbessert die Detailwiedergabe in dunklen Szenen. Animation, Dynamic User (Drucken Sie [ENTER] zur Auswahl von „Picture Adjustment“) (→ unter)
	Picture Adjustment Contrast, Brightness, Sharpness, Colour Gamma: Dient zur Einstellung der Helligkeit der dunklen Bildstellen. Depth Enhancer Dient zur Reduzierung des groben Hintergrundrauschens, um eine bessere Tiefenwirkung zu erzielen.
Video Output Mode	625i* (oder 525i*) (Zwischenzeilenabstastung) ←→ 625p* (oder 525p*) (Progressivabstastung) Bei Auswahl von „625p“ oder „525p“ wird ein Bestätigungsbildschirm angezeigt. Wählten Sie „Yes“ nur bei Verbindung des Geräts mit einem Fernseher aus, der mit Progressivabstastung kompatibel ist. * Die angezeigte Zahl hängt von der Disc ab, die wiedergegeben wird, oder von der Einstellung „Picture/Video Output“ (→ Seite 19).
Transfer Mode	Bei Wahl der Einstellung „625p“ oder „525p“ (→ oben) wahren Sie diejenige Umwandlungsmethode für Ausgabe eines Videosignals mit Zeilensprungabstastung aus, die für das jeweilige Programmmaterial am besten geeignet ist. Bei der Wiedegabe von PAL-Discs, MPEG4 oder DivX-Videohalten Auto: Erkennt Filmformat als 25 Vollbilder pro Sekunde und wandelt es entsprechend um. Video: Ist bei der Verwendung von Auto und verzerrtem Videoinhalt auszuwahlen. Wiedergabe von NTSC-Discs Auto1 (normal): Erkennt Filmformat als 24 Vollbilder pro Sekunde und wandelt es entsprechend um. Auto2: Kompatibel mit Filmformaten mit 30 Vollbildern pro Sekunde und 24 Vollbildern pro Sekunde. Video: Ist bei der Verwendung von Auto1 oder Auto2 und verzerrtem Videoinhalt auszuwahlen.
Source Select DivX	Wenn Sie „Auto“ auswahlen, wird automatisch das Format des DivX-Inhalts bestimmt und ausgegeben. Wenn das Bild verzerrt ist, wahren Sie „I (Interlace)” oder „P (Progressive)” aus, abhängig davon, welche Format verwendet wurde, als der Inhalt der Disc aufgezeichnet wurde. Auto, I (Interlace), P (Progressive)

Audio-Menü

Dolby Pro Logic II	(→ Seite 22, Dolby Pro Logic II)
Dialogue Enhancer	Anheiten des Dialogtons von SpielfilmenDVD-V (Dolby Digital, DTS, MPEG, 3-Kanäle oder mehr, Dialogton auf Mittelkanal aufgezeichnet)DivX (Dolby Digital, 3 Kanäle oder mehr, Dialogton auf Mittelkanal aufgezeichnet)On ←→ Off
Sound Enhancement	Außer MPEG4 DivXVerbesseret die Audioausgabe durch einen warmen,hlenabhänglichen Klang.On ←→ Off

Anzeigemenü

Information	On → Off
Subtitle Position	0 bis -60 (in Schritten von je 2 Einheiten)
Subtitle Brightness	Auto, 0 bis -7
4:3 Aspect	Zur Wahl der Darstellungsweise von Videomaterial mit einem Bildseitenverhältnis von 4:3 auf einem Fernsehgerät mit einem Bildseitenverhältnis von 16:9 Normal: Das Bild wird in horizontaler Richtung ausgedehnt. Auto: Letterbox-Bildmaterial mit einem Bildseitenverhältnis von 4:3 wird erweitert, um einen größeren Bereich des Bildschirms zu füssen. Anderes Bildmaterial erscheint in voller Höhe in der Mitte des Bildschirms. Shrink: Das Bild erscheint in der Mitte des Bildschirms. Zoom: Alle Bilder werden erweitert, um den Bildschirm vollständig zu füssen. Wenn Ihr Fernsehgerät über eine ähnliche Funktion verfügt, sollen den Sie diese verwenden, um einen besseren Effekt zu erhalten.
Just Fit Zoom	Zur Wahl des für das verwendete Fernsehgerät am besten geeigneten Anzeigeformats, sodass das Bild den Bildschirm vollständig ausfüllt
Manual Zoom	Für manuelles Vermögen und Verkleinern
Bit Rate Display	DVD-A (Laufbild-Abschnitt) RAM DVD-RW (VR) DVD-V VCD MPEG4 DivX On ←→ Off
GUI See-through	Off, On, Auto
GUI Brightness	-3 bis +3
Quick OSD	Anzeige der gegenüber Wiedergabe-Betriebsart Off, Basics, Details Nach Auswahl des Eintrags drücken Sie [RETURN], um den Bildschirm QUICK OSD anzuziegen (→ Seite 12).

Menü für sonstige Einstellungen

Setup	(→ Seite 18)
Play as DVD-Video oder	Wählen Sie „Play as DVD-Video“, um DVD-Video-Inhalt auf DVD-Audio abzuspielen.
Play as DVD-Audio
Play as DVD-VR,	Wählen Sie „Play as Data Disc“, um JPEG-, MPEG4- oder DivX-Videoinhalte auf DVD-RAM
Play as HighMAT oder	wiederzugeben oder eine HighMAT-Disc ohne HighMAT-Funktion abzuspielen.
Play as Data Disc

• Diese Einstellungen bleiben auch nach Umschalten des Gerätes in den Bereitschaftszustand erhalten.
• In der folgenden Abbildung handelt es sich bei den unterstrichenen Einträgen um die werksseitigen Voreinstellungen.

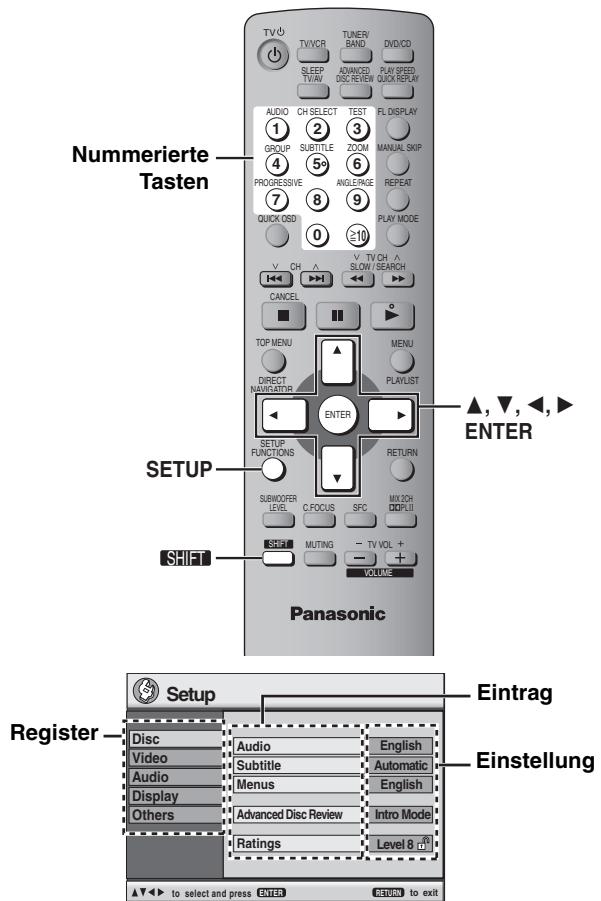

1	SETUP FUNCTIONS	Anzeigen des Setup-Menüs. Wenn QUICK SETUP (→ Seite 8) nicht eingestellt ist, wird der Bildschirm QUICK SETUP angezeigt.
2	Auswählen	Das Register wahren.
	Nach rechts gehen
3	Auswählen	Den Eintrag wahren.
	Registrieren
4	Auswählen	Die Einstellungen vornehmen.
	Registrieren
	1 2 3
	4 5 6
	7 8 9
	0 ≥10
5	SETUP FUNCTIONS	Zum Verlassen des Menüs drücken.

QUICK SETUP erfolgt es, alle Einträge innerhalb des schraffierten Bereichs der Reihe nach einzustellen.

"Disc"-Register

Audio Dient zur Wahl der Tonspursprache.	• English • Swedish	• French • Dutch	• German • Original*1	• Italian • Other*****2	• Spanish	• Polish
Subtitle Dient zur Wahl der Untertitelsprache.	• Automatic*3 • Polish	• English • Swedish	• French • Dutch	• German • Other*****2	• Italian	• Spanish
Menu Dient zur Wahl der Sprache der Disc-Menus. Nach einer Änderung der im QUICK SETUP-MENU eingestelltten Menüsprache Ändert sich diese Einstellung bereits.	• English • Swedish	• French • Dutch	• German • Other*****2	• Italian • Other*****2	• Spanish	• Polish
Advanced Disc Review (→ Seite 12)	• Intro Mode: Überblick über alle Titel/Programme. • Interval Mode: Überblick nicht nur über alle Titel und Programme, sondern auch über jeder des Intervall mit 10 Minuten innerhalb eines Titels/Programms.
Ratings Stellen Sie eine Sicherungsstufe ein, um die Wiedergabe von DVD-Videos einszuschranken.	Einstellen der Kindersicherung (bei Wahl der Stufe 8) • 8 No Limit	• 1 bis 7	• 0 Lock All: Verhinder das Abspielen von Discs ohne Kindersicherungsstufe.
	Beir der Auswahl einer Sicherungsstufe entscheidt eine Password-Eingabeaufforderung. Folgen Sie den Anweisungen auf dem Bildschirm. Merken Sie sich Ihr Password. Eine Meldung entscheidt auf dem Bildschirm, wenn ein DVD-Video die eingestellte Sicherheitsstufe überschreitet. Geben Sie das Passport ein und folgen Sie den Anweisungen auf dem Bildschirm.

¹ Die Originalsprache der Disc wird ausgewählt. ² Geben Sie unter Bezugnahme auf die Tabelle auf Seite 28 einen Code ein.

"Video"-Register

TV Aspect Dient zur Wahl der Einstellungen, die Ihrem Fernsehergät oder ihren Wünschen entsprechen.	●4:3 Pan&Scan: Fernsehergät mit regulären Bildseitenverhältnis (4:3) Breitformat-Videomaterial wird am linken und rechten Bildrand beschritten, sodass es den Bildschirm füllt (sofern dies nicht von der Disc gespehtt ist).
	●4:3 Letterbox: Fernsehergät mit regulären Bildseitenverhältnis (4:3) Breitformat-Videomaterial wird im Letterbox-Format dargestellt.
	●16:9: Breitformat-Fernsehergät (Bildseitenverhältnis 16:9)
TV Type Dient zur Anpassung der Videoausgabe an den Fernsehergätätyp.	●Standard (Direct View TV) ●Projection TV ●CRT Projector ●Plasma TV ●LCD TV/Projector
Time Delay Nehmen Sie diese Einstellung bei Anschluss eines Plasma-Displays vor, falls eine Verzögerung der Tonausgabe gegenüber der Bildausgabe festgestellt wird.	●0ms ●20ms ●40ms ●60ms ●80ms ●100ms
Video Out (AV/Component) Wahlen Sie das Format des Videosignals, das von der SCART (AV)-Buchse und den Komponentensignal-Ausgangsbuchsen ausgegeben wird.	● Video/YPbPr ● RGB/No Output ● S-Video/YPbPr
Still Mode Dient zur Angabe des im Pausenzustand angezeigten Bildtyp.	● Automatic ● Field: Das Bild ist nicht verschwommen, aber die Bildqualität ist schlechter. ● Frame: Die Gesamtqualität ist hoch, aber das Bild erscheint u. U. verschwommen.
NTSC Disc Output Wahlen Sie PAL 60 oder NTSC-Ausgabe bei der Wiedergabe von NTSC-Discs (→ Seite 9, Videosysteme)	● PAL60: Beim Anschluss an ein PAL-Fernsehgerä. ● NTSC: Beim Anschluss an ein NTSC-Fernsehgerä.
Picture/Video Output Ändern Sie das Format für das ausgegebene Videosignal für JPEG, MPEG4 und DivX-Video, wenn die Bildausgabe während der Wiedergabe gestört ist.	● Automatic ● PAL ● NTSC/PAL60: Die Ausgabe hängt von der Einstellung „NTSC Disc Output" ab (→ oben).

„Audio“ Register
Dynamic Range Compression	• Off • On: Sorgt selbst bei einem niedrigen Lautstärkepegel für eine deutlich hörbare Wiedergabe, indem der Pegelbereich zwischen den leistenden und den lausten Passagen komprimiert wird. Diese Funktion ist entsprechend praktisch beim Betrachten von Spielfilmen spät nachts. (Funktioniert nur mit Dolby Digital)
Speaker Settings (→ unten) Dient zur Einstellung der Verzögerungszeit für den Mittelloutsprecher und die Surround-Lautsprecher.	• Mittelloutsprecher: 0.0/1.0/2.0/3.0/4.0/5.0 ms • Surround (L/R): 0.0/5.0/10.0/15.0 ms

„Display“ Register
Menu Language	• English • François • Deutsch • Italiano • Español • Polski • Svenska • Nederlands
On-Screen Messages	• On • Off
Background during Play Wahlen Sie den Hintergrund während der JPEG, MPEG4- und DivX-Videoiedergabe aus.	• Black • Grey

FL Dimmer Ändert die Helligkeitseinstellung des Gerätedisplays.	•Bright •Dim •Auto: Das Display wird abgedunkelt, die ursprüngliche Helligkeit wird wiederhergestellt, sobald irgendwelche Bedienungsvorgänge ausgeführten werden.
DivX Registration Zeigt den Registrierungscode des Geräts an.	Sie benötigen diesen Registrierungscode, um DivX Video-on-Demand (VOD)-Inhalt zu erwerben und abzuspielen. (→ Seite 27, Hinweise zum DivX VOD-Inhalt)
QUICK SETUP	•Yes •No
Re-initialise Setting Dient zur Rückstellung aller Einträge der Setup-Menüss auf ihrewerkseitigen Voreinstellungen.	•Yes: Die Password-Anzeige erscheint, wenn „Ratings“ (→ Seite 18) eingestellt wurde.itte geben Sie das registrierte Password ein. Nachdem die Anzeige „INIT“ vom Display verschwunden ist, schalten Sie das Gerät einzelmal aus und wieder ein. •No

Ändern der Verzögerungszeit (Speaker Settings)

(Wirksam bei der Wiedergabe von Mehrkanal-Audio)

(nur Mittellautsprecher und Surround-Lautsprecher)

Um einen optimalen Hördeindruck mit 5,1-Kanal-Ton zu erzielen, müssen alle Lautsprecher, mit Ausnahme des Subwoofers, den gleichen Abstand von der Sitzposition haben. Wenn der Mittellautsprecher oder die Surround-Lautsprecher aus Platzgründen näher an der Sitzposition platziert werden müssen, stellen Sie die Verzögerungszeit ein, um die Differenzen auszugleichen.

: Tatsächliche Lautsprecherposition : Ideale Lautsprecherposition a b c : Primärer Hörabstand

Ungefähre Raumabmessungen

Umkreis des primären Hörabstands

Wenn der Abstand (a) oder (b) kleiner ist als (c), ermitteln Sie die Differenz in der Tabelle, und ändern Sie die aktuellen Einstellungen auf den empfohlenen Wert.

a Mittellautsprecher		b Surround-Lautsprecher
Abstand (ungeführ)	Einstellung	Abstand (ungeführ)	Einstellung
30 cm	1.0 ms	150 cm	5.0 ms
60 cm	2.0 ms	300 cm	10.0 ms
90 cm	3.0 ms	450 cm	15.0 ms
120 cm	4.0 ms
150 cm	5.0 ms

1 Betätigen Sie [▲,▼] zur Wahl des Verzögerungszeit-Eingabefelds, und drücken Sie dann [ENTER]. 2 Betätigen Sie [Δ, ] zur Einstellung der Verzögerungszeit, und drücken Sie dann [ENTER].

Verzögerungszeit des Mittellautsprechers

Abschluss der Lautsprechereinstellung

Drucken Sie [4] zur Auswahl von "Exit" und dann [ENTER].

Wenn Sie die Surround-Lautsprechereinstellung für Dolby Digital ändern, ändert sich auch die Einstellung für Dolby Pro Logic II.

Z.B. sind die Einstellungen für MUSIC die gleichen wie die für Dolby Digital.

Dolby Digital	Dolby Pro Logic II
	MUSIC	MOVIE
0 ms	0 ms	10 ms
5 ms	5 ms	15 ms
10 ms	10 ms	20 ms
15 ms	15 ms	25 ms

Automatische Einspeicherung von Festsendern

Nur Hauptgerät

Bis zu jeweils 15 UKW- und MW-Sender können für bequemen Abruf als Festsender eingespeichert werden.

1 Drücken Sie [INPUT SELECTOR] zur Auswahl von "FM" (UKW) oder "AM" (MW). 2 Drücken Sie [TUNE MODE] zur Auswahl von "MANUAL".

Mit jedem Drücken der Taste: MANUAL ↔ PRESET

3 Drücken Sie [v TUNING ∧], um die niedrigste Frequenz einzustellen (UKW: 87.50, MW: 522). 4 Halten Sie [MEMORY] gedrückt.

Lassen Sie die Taste los, wenn "FM AUTO" oder "AM AUTO" angezeigt wird.

Der Tuner speichert alle empfangbaren Sender in aufsteigender Reihenfolge ihrer Frequenzen in die Festsender-Speicherplätze ein.

• "SET OK" wird angezeigt, sobald die Sender eingestellt sind, und das Radio stellt den zuletzt festgelegten Sender ein. "ERROR" wird angezeigt, wenn eine automatische Einspeicherung nicht möglich war. In einem solchen Fall müssen Sie die Festsender manuell einspeichern (→ rechts).

Abrufen von Festsendern

1 Drücken Sie [TUNER/BAND] zur Wahl von "FM" oder "AM". 2 Betätigen Sie die Zifferntasten zur Wahl des gewünschten Speicherplatzes.

Alternativ hierzu können Sie auch [v CH ∧] drücken. So wählen Sie eine 2-stellige Nummer z.B. 12: [≥10] → [1] → [2]

Bei Empfang einer UKW-Stereosendung.

■ Bei stark verrauschtem Empfang

Bei Auswahl von „FM“

Drücken Sie [FM MODE] am Hauptgerät, um „MONO“ anzuzeigen.

z.B. UKW:

Drücken Sie [FM MODE] erneut, um diesen Modus aufzuheben.

Die UKW-Betriebsart wird auch durch Ändern der Empfangsfrequenz aufgehoben.

Bei Auswahl von „AM“

Drücken Sie [FUNCTIONS] auf der Fernbedienung.

Mit jedem Drücken der Taste: BP 2←→BP 1

Die Einstellung wird jedes Mal bei Auswahl von „AM“ (MW) abgerufen.

Manuelle Abstimmung

Nur Hauptgerät

1 Drücken Sie [INPUT SELECTOR] zur Auswahl von „FM“ (UKW) oder „AM“ (MW). 2 Drücken Sie [TUNE MODE] zur Auswahl von „MANUAL“. 3 Betätigen Sie [v TUNING ] zur Wahl der Frequenz.

Halten Sie [v TUNING ] so lange gedrückt, bis sich die Frequenzanzeige schnell fortlaufend zu ändern beginnt, um den automatischen Sendersuchlauf zu starten. Sobald ein Sender abgestimmt worden ist, stoppt der Sendersuchlauf.

■ Speichern des Kanals

Bis zu jeweils 15 UKW- und MW-Sender können für bequemen Abruf als Festsender eingespeichert werden.

1 Wählen Sie den Empfang eines Radiosenders und drücken Sie [ENTER]. 2 Während Frequenz und „PGM“ auf dem Display blinken, betätigen Sie die Zifferntasten zur Wahl des gewünschten Speicherplatzes.

Als Alternative können Sie [v CH ] betätigen und anschließend [ENTER] drücken.

So wählen Sie eine 2-stellige Nummer z.B. 12: [≥ 10]→ [1]→ [2]

Ein ggf. in dem gewählten Speicherplatz bereits eingespeicherter Festsender wird durch die Einspeicherung eines neuen Senders gelöscht.

RDS-Empfang

Dieses Gerät kann die Textdaten anzeigen, die vom Radiodaten-System (RDS) in bestimmten Ländern übertragen werden. Wenn der momentan empfangene Sender RDS-Signale ausstrahlt, erscheint die Anzeige „RDS" im Display.

Bei Auswahl von „FM" (UKW)

Drücken Sie [FUNCTIONS] auf der

Fernbedienung, um die Textdaten anzuzeigen.

Mit jedem Drücken der Taste:

PS (Voreinstellung) → PTY → Frequenzanzeige

Programmtyp-Anzeigen
NEWS	VARIED	FINANCE	COUNTRY
AFFAIRS	POP M	CHILDREN	NATIONAL
INFO	ROCK M	SOCIAL A	OLDIES
SPORT	M.O.R. M*	RELIGION	FOLK M
EDUCATE	LIGHT M	PHONE IN	DOCUMENT
DRAMA	CLASSICS	TRAVEL	TEST
CULTURE	OTHER M	LEISURE	ALARM
SCIENCE	WEATHER	JAZZ

^* M.O.R.M" = Abkürzung von „Middle of the road music"

Hinweis

Bei ungünstigen Empfangsbedingungen erscheinen die RDS-Anzeigen u.U. nicht im Display.

Optionale Antennenanschlüsse

Wenn sich mit den mitgelieferten einfachen Antennen keine zufriedenstellende Empfangsqualität erzielen lässt, empfiehlt sich der Gebrauch von Außenantennen.

• Trennen Sie die Antenne ab, wenn das Gerät nicht verwendet wird.
• Verwenden Sie die Außenantenne auf keinen Fall während eines Gewitters.

Lassen Sie die MW-Rahmenantenne angeschlossen.

UKW-Außenantenne

(Verwendung einer Fernsehantenne)

Trennen Sie die UKW-Zimmerantenne ab. Bitte lassen Sie die Außenantenne unbedingt von einem Fachmann installieren.

MW-Außenantenne

(Verwendung eines isolierten Drahts)

Verlegen Sie einen isolierten Draht horizontal an einem Fenster entlang oder an einer anderen geeigneten Stelle.

Hinweis

• Bei Anschluss eines Kopfhörers haben die folgenden Klangfeldsysteme keine Auswirkungen. (Außer Sound Field Control)
• Bei bestimmten Programmquellen kann es vorkommen, dass die Klangqualität durch den Gebrauch dieser Klangfeldsysteme beeinträchtigt wird. In einem solchen Fall schalten Sie das jeweils aktivierte Klangfeldsystem aus.
• Je nach Aufzeichnungsart können die folgenden Funktionen u. U. nicht ausgeführt werden.

Sound Field Control (Klangfeldregelung)

Dient zum Ändern des Klangcharakters.

Drücken Sie [SFC].

Mit jedem Drücken der Taste:

FLAT: Deaktiviert (linearer Frequenzgang) (werkseitige Voreinstellung).

HEAVY: Verleiht Rockmusik größere Durchschlagkraft.

CLEAR: Sorgt für transparente Höhen.

SOFT: Für Hintergrundmusik geeignet.

Überprüfen der aktuellen Einstellung

Drücken Sie [SFC].

(Nur Discs, bei denen der Dialogton auf dem Mittenkanal aufgezeichnet ist)

Diese Funktion vermittelt den akustischen Eindruck, dass der Ton des Mittellautsprechers aus dem Inneren des Fernsehgerätes kommt.

Drücken Sie [C.FOCUS].

Mit jedem Drücken der Taste:

C FOCUS ON ↔ C FOCUS OFF

• Bei aktivierter Dolby Pro Logic II-Betriebsart stehen diese Funktionen ebenfalls zur Verfügung.

Dolby Pro Logic II

Außer DivX

Bei Dolby Pro Logic II handelt es sich um ein fortschrittliches Decodersystem, das einen 5-kanaligen Surround-Sound (linker und rechter Frontkanal, Mittenkanal, linker und rechter Surround-Kanal) aus jedem beliebigen Stereo-Programmmaterial erzeugen kann, auch wenn diese nicht speziell im Format Dolby Surround codiert ist.

Drücken Sie [DIOPLII].

Mit jedem Drücken der Taste:

MOVIE: Spielfilmsoftware, aufgenommen in Dolby Surround.

MUSIC: Stereoquellen

OFF: Abbrechen

• Diese Funktion steht nur zur Verfügung, wenn „DVD/CD" als Programmquelle gewählt ist.
• PLII" leuchtet bei bestehendem Effekt auf.

Falls nötig, können Sie heruntergemischte 2-Kanal-Signale ausgegeben.

Drücken Sie [SHIFT]+[MIX 2CH].

Mit jedem Drücken der Taste:

Wenn die Anzeige „D.MIX" im Display blinkt, enthält die betreffende Disc mehrkanalige Signale, die nicht auf zwei Kanäle heruntergemischt werden können. DVD-A

SUBWOOFER LEVEL

Subwoofer-Ausgangspiegel

Die Stärke des Basses lässt sich einstellen. Das Gerät wählt je nach Art der Wiedergabequelle automatisch die am besten geeignete Einstellung.

Drücken Sie [SUBWOOFER LEVEL].

DVD-V RAM DVD-RW (VR)

SUBW4 (Voreinstellung) → SUBW1 → SUBW2 → SUBW3

(1)

- Bei Auswahl einer anderen Quelle

SUB W 2 (Voreinstellung) → SUB W 3 → SUB W 4 → SUB W 1

Die vorgenommene Einstellung wird gespeichert und jedes Mal, wenn Sie die gleiche Art von Quelle abspielen, wieder aufgerufen.

TEST + ③

Einstellung des Laufsprecher-Ausgangspegels

Bei dieser Einstellung handelt es sich um eine weitere Möglichkeit, wie Sie einen optimalen Surround-Effekt erzielen können.

Vorbereitung

Drücken Sie [DVD/CD].

1 Im Stoppmodus und ohne Bildschirmanzeige

Drücken Sie [SHIFT]+[TEST], um die Ausgabe des Testsignals einzuschalten.

L: Frontkanal links C: Mitte R: Frontkanal rechts

RS: Surround rechts LS: Surround links

• Über den Subwoofer-Kanal (SW) erfolgt keine Ausgabe des Testsignals.

2 Betätigen Sie [VOLUME, +] oder [-], um den normalerweise zur Wiedergabe verwendeten Lautstärkepegel einzustellen.

3 Betätigen Sie [▲] (Erhöhen) oder [▼] (Verringern), um den Ausgangspegel für jeden Lautsprecher wunschgemäß einzustellen.

C, RS, LS: -6 dB bis +6 dB

(L, R: Nur die Balance kann eingestellt werden.)

● Einstellen der Balance der Frontlautsprecher

Betätigen Sie [▲, ▷], während das Testsignal ausgegeben wird. - Stellen Sie den Ausgangspegel aller übrigen Lautsprecher so ein, dass ihr Ton an der Hörposition die gleiche Lautstärke wie der von den Frontlautsprechern abgegebene Ton zu besitzen scheint.

Abschalten des Testsignals

Drücken Sie erneut [SHIFT]+[TEST].

Justieren des Lautsprecher-Ausgangspegels während der Wiedergabe

(Diese Funktion steht bei der Wiedergabe von mehrkanaligen Audiodaten oder bei aktivierter Dolby Pro Logic II-Betriebsart zur Verfügung.)

1 Betätigen Sie [SHIFT]+[CH SELECT] zur Wahl des Lautsprechers, dessen Ausgangspegel justiert werden sollen.

SW: Subwoofer

• Der Ausgangspegel des Subwoofers (SW) kann nur eingestellt werden, wenn ein Subwoofer-Kanal auf der Disc aufgezeichnet ist. „SW“ wird im Display nicht angezeigt und ist nicht einstellbar, wenn Dolby Pro Logic II eingeschaltet ist.

2 Betätigen Sie [▲] (Erhöhen) oder [▼] (Verringern), um den Ausgangspegel für jeden Lautsprecher wunschgemäß einzustellen.

C, RS, LS, SW: -6 dB bis +6 dB

(L, R: Nur die Balance kann eingestellt werden.)

Einstellen der Balance der Frontlautsprecher: Während „L“ oder „R“ ausgewählt ist, drücken Sie [>].

■ Anschlussbeispiel

Ansteuerung des Fernsehgerätes

Sie können die Fernbedienung zum Ansteuern eines Panasonic-Fernsehgerätes verwenden. Schließen Sie das anzusteuernde Gerät wie im Abschnitt „Anschlussbeispiel“ gezeigt an (→).

Hinweis

Bestimmte Modelle können u.U. nicht einwandfrei über diese Fernbedienung angesteuert werden.

Vorbereitung

Richten Sie die Fernbedienung auf das Gerät und drücken Sie ein oder zweimal [TV/VCR], bis „TV“ im Display erscheint. Richten Sie die Fernbedienung anschließend auf das Fernsehgerät, um die folgenden Bedienungsvorgänge auszuführen:

Ein- und Ausschalten des Fernsehgerätes

Drücken Sie [SHIFT]+[TV].

Umschalten des Video-Eingangsmodus des Fernsehgerätes

Drücken Sie [TV/AV].

Durchlaufender Programmplatz am Fernsehgerät

Drücken Sie [SHIFT]+[TV CH ^]

Einstellen der Lautstärke des Fernsehtons

Betätigen Sie [SHIFT] + [- TV VOL +].

■ Verwendung Ihres Heimkino-Systems mit einem Videorecorder

Schalten Sie den Video-Eingangsmodus am Fernsehgerät um („VIDEO 2“ in diesem Beispiel). Richten Sie die Fernbedienung auf das Gerät und drücken Sie ein- oder zweimal [TV/VCR], bis „VCR“ im Display erscheint. Steuern Sie den Videorecorder mithilfe seiner Fernbedienung an.

■ Anschluss eines LaserDisc-Spielers oder Plattenspielers

Schließen Sie das Gerät an Stelle des Videorecorders (→ oben) an, und wählen Sie dann „VCR“ als Programmquelle.

Der Gebrauch eines Plattenspielers mit eingebautem Vorentzerrer wird empfohlen. Wenn der jeweilige Plattenspieler nicht mit einem eingebauten Vorentzerrer ausgestattet ist, schließen Sie ihn an einen separaten Equalizer an, und schließen Sie dann den Equalizer an dieses Gerät an.

Einschlaf-Zeitschaltuhr

Betätigen Sie [SHIFT] + [SLEEP] zur Einstellung der gewünschten Einschlafzeit (in Minuten).

SLEEP 30 → SLEEP 60 → SLEEP 90 OFF ← SLEEP 120

Aufheben der Zeitschaltuhrfunktion

Drücken Sie [SHIFT]+[SLEEP] zur Auswahl von „OFF“.

So stellen Sie die Restzeit fest

Drucken Sie erneut [SHIFT] + [SLEEP].

Ändern der Einstellung

Führen Sie das Einstellverfahren erneut von Anfang an aus.

Stummschaltung

Drucken Sie [MUTING].

"MUTING" blinkt im Display des Gerätes.

Aufheben dieser Betriebsart

• Drücken Sie [MUTING] erneut, oder stellen Sie die Lautstärke auf den Minimalpegel (- - dB) ein, und erhöhen Sie die Lautstärke dann auf den gewünschten Pegel.
• Durch Umschalten des Gerätes in den Bereitschaftszustand wird die Stummschaltung aufgehoben.

Gebrauch eines Kopfhörers

Nur Hauptgerät

1 Verringern Sie die Lautstärke, bevor Sie einen Kopfhörer (separat erhältlich) anschließen.

Kopfhörer: 3,5 mm Stereo

2 Stellen Sie den Lautstärkepegel des Kopfhörers mit [VOLUME] ein.

Die Tonausgabe wird automatisch auf Stereo (2-Kanal) umgeschaltet.

Hinweis

Verwenden Sie den Kopfhörer nicht über längere Zeiträume hinweg, um eine Beeinträchtigung des Gehörsinns zu vermeiden.

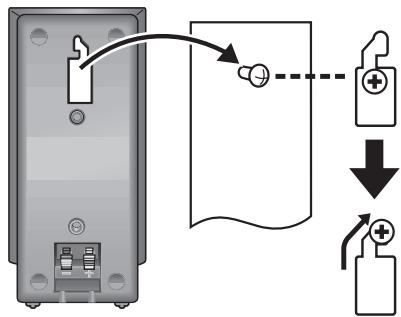

Montage an einer Wand

Sie können alle Lautsprecher an der Wand befestigen.

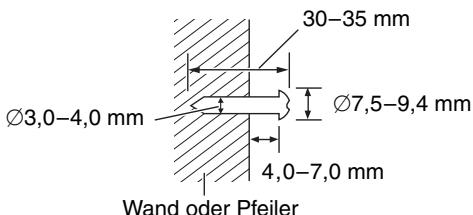

Schrauben Sie eine Schraube (separat erhältlich) an einer geeigneten Stelle in die zur Montage vorgesehene Wand. 2 Hängen Sie den Lautsprecher an die Wand, indem Sie die Schraube(n) in das Loch bzw. die beiden Löcher an der Rückwand des Lautsprechers einpassen.

Die zur Montage vorgesehene Wand oder andere Oberfläche (Pfeiler usw.) muss ein Tragvermögen von mindestens 10kg pro Schraube besitzen. Bitte konsultieren Sie bei Wandmontage der Lautsprecher einen Fachmann bezüglich der geeigneten Vorgehensweise. Bei unsachgemäßer Montage können Wand und Lautsprecher beschädigt werden.

Front- und Surround-Lautsprecher

Mittellautsprecher

Bei Montage in dieser Position besteht die Gefahr, dass der Lautsprecher herunterfällt, wenn er an der Wand nach links oder rechts verschoben wird.

Verändern Sie die Lage des Lautsprechers so, dass sich die Schraube in dieser Position befindet.

■ Befestigung an Lautsprecherständern (separat erhältlich)

Vergewissern Sie sich vor dem Kauf von Lautsprecherständern, dass diese die unten aufgeführten Bedingungen erfüllen.

Bitte beachten Sie die Angaben zu Durchmesser und Länge der Schrauben sowie zum Abstand zwischen den Schrauben im Diagramm rechts unten.

Die Lautsprecherständer müssen ein Tragvermögen von mindestens 10kg besitzen. Die Lautsprecherständer müssen so konstruiert sein, dass ein stabiler Stand auch dann gewährleistet ist, wenn die Boxen in einer hohen Lage befestigt werden.

Beispiel: Front- und Surround-Lautsprecher Befestigen Sie die Ständer an den Löchern in diesen Metallhalterungen. Plattendicke plus 7 mm bis 10 mm

DivX Video-on-Demand (VOD)-Inhalt ist zum Urheberrechtsschutz verschlüsselt. Um DivX VOD-Inhalt auf diesem Gerät abzuspielen, müssen Sie es zuerst registrieren.

Folgen Sie den Anweisungen zum Kauf von DivX VOD-Inhalt, um den Geräte-Registrierungscode einzugeben und das Gerät zu registrieren. Weitere Informationen zu DivX-VOD finden Sie auf www.divx.com/vod.

Anzeigen des Geräte-Registrierungscodes

(→Seite 19, „DivX Registration" in Register „Others")

• Wir empfehlen, dass Sie sich den Code notieren, um ihn nachschlagen zu können.
• Nachdem Sie zum ersten Mal DivX VOD-Inhalt abgespielt haben, wird unter „DivX Registration" ein anderer Registrierungscode angezeigt. Verwenden Sie diesen Registrierungscode nicht, um DivX VOD-Inhalt zu erwerben. Wenn Sie mit diesem Code DivX VOD-Inhalt erwerben und den Inhalt dann auf diesem Gerät abspielen, können Sie keinen Inhalt mehr abspielen, den Sie mit dem vorherigen Code erworben haben.
• Wenn Sie DivX VOD-Inhalt mit einem anderen Registrierungscode als dem des Geräts erwerben, können Sie diesen Inhalt nicht abspielen. („Authorization Error“ wird angezeigt.)

Hinweise zu DivX-Inhalt, der nicht unbegrenzt abgespielt werden kann

Bestimmter DivX VOD-Inhalt kann nicht unbegrenzt abgespielt werden. Wenn Sie diesen Inhalt abspielen, wird die verbleibende Anzahl der Abspielvorgänge angezeigt. Sie können diesen Inhalt nicht mehr abspielen, wenn die verbleibende Anzahl Null erreicht hat. ("Rented Movie Expired" wird angezeigt.)

Beim Abspielen dieses Inhalts

Die verbleibende Anzahl der Abspielvorgänge reduziert sich um eins, wenn

- Sie das Gerät ausschalten oder [SHIFT]+[SETUP] drücken. - Sie [■] drücken. (Drücken Sie [■], um die Wiedergabe anzuhalten.) - Sie [1, 1] oder [1, 1] etc. drücken und bei einem anderen Inhalt oder dem Beginn des aktuellen Inhalts ankommen.

Die Funktionen Wiedergabe fortsetzen (→ Seite 11, Stopp) und Marker (→ Seite 17, Play Menu (Wiedergabemenü)) funktionieren nicht.

Handhabung von Discs

■ Reinigen von Discs

Mit einem feuchten Tuch abwischen und dann trocken wischen.

■ Vorsichtshinweise zur Handhabung

• Befestigen Sie keinerlei Etiketten oder Aufkleber an Discs (dies kann ein Verwellen der Disc verursachen, wodurch sie unbrauchbar gemacht wird).
• Beschreiben Sie die Etikettenseite einer Disc nicht mit einem Kugelschreiber oder anderen Schreibutensilien.
• Verwenden Sie keine Schallplatten-Reinigungssprays, Benzol, Farbverdünner, Antistatikflüssigkeiten oder andere Lösungsmittel.
• Verwenden Sie keine kratzfesten Schutzhüllen oder Abdeckungen.
• Vermeiden Sie den Einsatz der folgenden Arten von Discs:
• Discs, auf denen sich Klebstoffreste von abgezogenen Aufklebern oder Etiketten befinden (Leih-Discs usw.).
• Stark verwelte oder gesprungene Discs.
• Unregelmäßig geformte (z.B. herzförmige, achteckige usw.) Discs.

Decoder

Ein Decoder stellt die codierten Audiosignale auf DVDs wieder auf ihren ursprünglichen Zustand her. Dies wird als Decodierung bezeichnet.

DivX

Ein Videokompressionsformat, das von DivXNetworks, Inc. entwickelt wurde und Videodateien ohne bedeutenden Verlust der Videoqualität komprimiert.

Dolby Digital

Dieses Verfahren zur Codierung von Digitalsignalen wurde von Dolby Laboratories entwickelt. Bei den Signalen kann es sich um (2-kanalige) Stereosignale oder um mehrkanalige Audiosignale handeln. Mit diesem Verfahren können große Audiodatenmengen auf einer Disk aufgenommen werden.

DTS (Digital Theater Systems)

Dieses Surround-System ist weltweit in Filmtheatern verbreitet. Da es sich durch eine saubere Kanaltrennung auszeichnet, lassen sich äußerst realistische Klangeffekte damit erzielen.

Dynamikbereich

Beim Dynamikbereich handelt es sich um die Differenz zwischen dem leisesten Ton, der noch über dem Betriebsgeräusch des Geräts wahrnehmbar ist, und dem lautesten Ton, der abgegeben werden kann, bevor Verzerrungen im Klang auftreten.

Vollbild-Standbild und Halbbild-Standbild

Vollbilder sind die Standbilder, die zusammengenommen einen Film ergeben. Es gibt ungefähr 30 Vollbilder pro Sekunde. Jedes Vollbild setzt sich aus 2 Halbbildern zusammen. Bei

herkömmlichen Fernsehsystemen werden diese Halbbilder nacheinander auf dem Bildschirm angezeigt, um Vollbilder zu erzeugen.

Ein Standbild erscheint auf dem Bildschirm, wenn das Laufbild pausiert wird. Ein Vollbild ist aus zwei abwechselnden Halbbildern aufgebaut, so dass sich ein verschwommenes Bild ergeben kann, jedoch ist die allgemeine Bildqualität hoch.

Ein Halbbild-Standbild ist nicht verschwommen, enthält jedoch nur die Hälfte der Informationen eines Vollbild-Standbilds, so dass es eine geringere Bildqualität aufweist.

I/P/B

Bei der für DVD-Video-Disks verwendeten Videokompressions-Norm MPEG 2 werden die folgenden 3 Bildtypen zur Codierung eines Vollbilds auf dem Bildschirm verwendet.

I: I-Bild (Intra-Codierung)

Dieses Bild weist die beste Bildqualität auf, und deshalb empfiehlt es sich, bei der Einstellung der Bildqualität ein I-Bild zu verwenden.

P: P-Bild (Prädiktiv-Codierung)

Bei diesem Bildtyp erfolgt die Codierung auf der Grundlage eines früheren I- oder P-Bilds.

B: B-Bild (bidirektionale Prädiktiv-Codierung)

Bei diesem Bildtyp erfolgt die Codierung durch Vergleichen des vorigen mit dem nächsten I- und P-Bild, deshalb hat dieser Typ die geringste Menge an Bildinformationen.

Dabei handelt es sich um unkomprimierte Digitalsignale, die denen auf CDs ähnlich sind.

MPEG4

Ein Komprimierungssystem für die Verwendung bei mobilen Geräten oder in einem Netzwerk, das eine äußerst effiziente Aufnahme bei einer niedrigen Bitrate ermöglicht.

Wiedergabesteuerung (PBC)

Falls eine Video-CD mit der Kennzeichnung „Wiedergabesteuerung" versehen ist, können Sie Szenen und Informationen mittels der Menüs wählen.

Abtastfrequenz

Bei der Abtastung handelt es sich um ein Verfahren zur Umwandlung der innerhalb eines bestimmten Zeitintervalls gewonnenen Samples der Spitzen der Klangwellenform (analoges Signal) in Binärziffern (digitale Codierung). Da die Abtastfrequenz die Anzahl der pro Sekunde gewonnenen Samples angibt, entsprechen höhere Werte der Abtastfrequenz einer getreueren Reproduktion des Originalklangs.

Pflege

Reinigen Sie dieses Gerät mit einem weichen, trockenen Tuch.

• Verwenden Sie auf keinen Fall Alkohol, Lackverdünner oder Benzin zum Reinigen dieses Gerätes. Bitte lesen Sie vor der Verwendung eines chemisch behandelten Reinigungstuchs die dem Tuch beiliegende Gebrauchsanweisung aufmerksam durch.

Verwenden Sie keine der im Handel erhältlichen Linsenreiniger, da dies zu Fehlfunktion des Geräts führen kann. (Das Reinigen der Linse ist im Allgemeinen nicht notwendig, was jedoch von der Betriebsumgebung abhängig ist.)

Vergewissern Sie sich vor einem Transport des Gerätes, dass sich keine Disc im Disc-Fach befindet.

Falls eine Disc beim Transport eingelegt bleibt, kann dies eine schwere Beschädigung von Disc und Gerät verursachen.

Abchasisch:	6566
Afar:	6565
Afrikaans:	6570
Albanisch:	8381
Amharisch:	6577
Arabisch:	6582
Armenisch:	7289
Aserbeidschanisch:	6590
Assamesisch:	6583
Aymara:	6589
Baschkir:	6665
Baskisch:	6985
Belorussisch/WeiBrussisch:	6669
Bengali; Bangla:	6678
Bhutani:	6890
Bihari:	6672
Bretonisch:	6682
Bulgarsch:	6671
Burmesisch:	7789
Chinesisch:	9072
Dänisch:	6865
Deutsch:	6869
Korsisch:	6779
Kroatisch:	7282
Englisch:	6978
Esperanto:	6979
Estnisch:	6984
Faröisch:	7079
Fidschi/Fidschianisch:	7074
Finnisch:	7073
Französisch:	7082

Frisisch:	7089
Galizisch:	7176
Georgisch:	7565
Griechisch:	6976
Grünlandisch:	7576
Guarani:	7178
Gujarati:	7185
Haussa:	7265
Hebräisch:	7387
Hindi:	7273
Islandisch:	7383
Indonesisch:	7378
Interlingua:	7365
Irisch:	7165
Italienisch:	7384
Japanisch:	7465
Javanisch:	7487
Jiddisch:	7473
Kambodschanisch:	7577
Kannada:	7578
Kasachisch:	7575
Kashmiri:	7583
Katalanisch:	6765
Ketschua:	8185
Kirgisch:	7589
Koreanisch:	7579
Kurdisch:	7585
Laotisch:	7679
Lateinisch:	7665
Lettisch:	7686
Lingala:	7678
Lituisch:	7684

Malagassi:	7771	Somali:	8379
Malaiisch:	7783	Spanisch:	6983
Malayalam:	7776	Suheli:	8387
Maltesisch:	7784	Schwedisch:	8386
Maori:	7773	Sundanesisch:	8385
Marathi:	7782	Tadschikisch:	8471
Mazedonisch:	7775	Tagalog:	8476
Moldauisch:	7779	Tamil:	8465
Mongolisch:	7778	Tatarisch:	8484
Nauru:	7865	Telugu:	8469
Nepalesisch:	7869	Thailändisch:	8472
Niederländisch:	7876	Tibetisch:	6679
Norwegisch:	7879	Tigrinya:	8473
Orija:	7982	Tongaiesisch/Tongaisch:
Paschtu:	8083		8479
Persisch:	7065	Tschechisch:	6783
Polnisch:	8076	Türkisch:	8482
Portugiesisch:	8084	Turkmenisch:	8475
Punjabi:	8065	Twi:	8487
Rhāto-Romanisch:	8277	Ukrainisch:	8575
Rumänisch:	8279	Ungarisch:	7285
Russisch:	8285	Urdu:	8582
Samoanisch:	8377	Uzbekisch:	8590
Sanskrit:	8365	Vietnamesisch:	8673
Schottisches Gälisch:	7168	Volapük:	8679
Serbisch:	8382	Walisisch:	6789
Serbo-Kroatisch:	8372	Wolof:	8779
Shona:	8378	Xhosa:	8872
Sindhi:	8368	Yoruba:	8979
Singhalesisch:	8373	Zulu:	9085
Slowakisch:	8375
Slowenisch:	8376

Windows Media und das Windows

Logo sind Warenzeichen oder

eingetragene Warenzeichen von

Microsoft Corporation in den USA und/oder anderen Ländern.

WMA ist ein Kompressionsformat, das von Microsoft Corporation entwickelt wurde. Es erreicht die gleiche

Klangqualität wie MP3 mit einer

kleineren Dateigröße als MP3.

Designed for

Windows

Windows MediaTM

HighMAT™ und das HighMAT-Logo sind Warenzeichen bzw. eingetragene Warenzeichen von Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern.

In Lizenz von Dolby Laboratories hergestellt.

"Dolby", "Pro Logic" und das Doppel-D-Symbol sind

Warenzeichen der Dolby Laboratories.

"DTS" und "DTS Digital Surround" sind eingetragene

Warenzeichen von Digital Theater Systems, Inc.

Dieses Produkt ist mit einer Urheberschutz-Vorrichtung ausgestattet, deren Technologie durch US-Patente und geistige Eigentumsrechte im Besitz von Macrovision Corporation und anderen Inhabern von Urheberrechten geschützt ist. Der Gebrauch dieser Urheberschutz-Vorrichtung muss durch Macrovision Corporation genehmigt werden und ist ausschließlich für die private Nutzung vorgesehen, sofern dem Benutzer keine weitergehende Genehmigung von Macrovision Corporation erteilt worden ist. Untersuchungen dieses Gerätes zum Zweck eines unbefugten Nachbaus und Zerlegens sind untersagt.

MPEG Layer-3 Audio-Dekodierungstechnologie mit Lizenz von Fraunhofer IIS und Thomson Multimedia.

Bei HDCD, HDCD, High Definition Compatible Digital und Pacific Microsonics™ handelt es sich um eingetragene Warenzeichen bzw. Warenzeichen von Pacific Microsonics, Inc. in den Vereinigten Staaten und/oder anderen Ländern.

HDCD-System hergestellt unter Lizenz von Pacific Microsonics, Inc. Dieses Produkt ist durch ein oder mehrere der folgenden Patente geschützt: US Patent Nr. 5,479,168, 5,638,074, 5,640,161, 5,808,574, 5,838,274, 5,854,600, 5,864,311, 5,872,531, Australien Patent Nr. 669114; weitere Patente angemeldet.

Dieses Produkt ist unter der Bezeichnung MPEG-4 Visual Patent Portfolio License für die persönliche und nicht-kommerzielle Nutzung vonseiten eines Benutzers lizenziert, um (i) Videos in Übereinstimmung mit dem MPEG-4 Video Standard ("MPEG-4 Video") zu kodieren und/oder (ii) ein MPEG-4 Video, das von einem Benutzer für persönliche und nicht-kommerzielle Zwecke kodiert wurde und/oder von einem durch MPEG LA zur Bereitstellung von MPEG-4 Video lizenzierten Videovertreiber bereitgestellt wurde, zu dekodieren. Für andere Zwecke wird keine Lizenz gewährt und ist hierin auch nicht eingeschlossen. Weitere Informationen, auch zur Werbe-, internen und kommerziellen Verwendung und Lizenzierung, erhalten Sie von MPEG LA, LLC. Siehe http://www.mpegl.com.

Offiziell DivX Certified™ Produkt.

Spielt DivX © 5, DivX © 4, DivX © 3 und DivX © VOD-Videoinhalt ab (in Übereinstimmung mit den technischen Anforderungen für DivX Certified™).

DivX, DivX Certified und dazugehörige Logos sind

Markenzeichen von DivXNetworks, Inc. und werden unter Lizenz verwendet.

VERSTÄRKERTEIL

Ausgangsleistung eff.: Dolby Digital Modus

Frontkanäle 65 W pro Kanal (an 6 Ω), 1 kHz, 10 % Gesamtklirr Surround-Kanäle 65 W pro Kanal (an 6 Ω), 1 kHz, 10 % Gesamtklirr Mittenkanal 65 W pro Kanal (an 6 Ω), 1 kHz, 10 % Gesamtklirr Subwoofer-Kanal 75 W pro Kanal (an 4 Ω), 100 Hz, 10 % Gesamtklirr

Effektive Gesamtausgangsleistung Dolby Digital-Betriebsart 400 W

DIN-Ausgangsleistung: Dolby Digital Modus

Frontkanäle 55 W pro Kanal (an 6 Ω), 1 kHz, 1% Gesamtklirr Surround-Kanäle 55 W pro Kanal (an 6 Ω), 1 kHz, 1% Gesamtklirr Mittelkanal 55 W pro Kanal (an 6 Ω), 1 kHz, 1% Gesamtklirr Subwoofer-Kanal 65 W pro Kanal (an 4 Ω), 100 Hz, 1% Gesamtklirr

DIN-Gesamtausgangsleistung Dolby Digital-Betriebsart 340 W

UKW/MW-TUNERTEIL, ANTENNENTEIL

Anzahl der speicherbaren Festsender 15 UKW-Sender 15 MW-Sender

Frequenzgang 87,50 bis 108,00 MHz (50-kHz-Schritte) Empfindlichkeit 1,5 μV (IHF)

Signal-Rauschabstand 26 dB 1,2µV Antennenklemmen 75Ω (unsymmetrisch)

Amplitudenmodulation (MW)

Frequenzgang 522 bis 1629 kHz (9-kHz-Schritte) MW-Empfindlichkeit Signal-Rauschabstand 20 dB bei 999 kHz 560 μV/m

Kopfhörerbuchse

Buchsenausführung Stereo, 3,5-mm-Buchse

DISC-PLAYERTEIL

Geeignete Discs (Durchmesser 8 cm oder 12 cm)

(1) DVD (DVD-Video, DVD-Audio, DivX*1,2) (2) DVD-RAM (DVD-VR, JPEG 2,3, MPEG4 2,4, DivX 1,2) (3) DVD-R (DVD-Video, DivX*1,2) (4) DVD-RW (DVD-Video, DVD-VR, DivX*1,2) (5) +R/+RW (Video) (6) CD, CD-R/RW [CD-DA, Video-CD, SVCD 5, MP3 2, 6, WMA 2, 7, JPEG 2, 3, MPEG4 2, 4, DivX 1, 2, HighMAT Level 2 (Audio und Bild)] *1 DivX 3.11, 4.x, 5.x GMC (Global Motion Compensation) wird nicht unterstützt. *2 Maximale Gesamtanzahl von erkennbaren Einträgen des Audio-, Bild- und Videoinhalts und Gruppen: 4000 Audio-, Bild- und Videoeinträge und 400 Gruppen *3 Exif Ver 2.1 JPEG Baseline-Dateien Bildauflösung: zwischen 160 x 120 und 6144 x 4096 Pixel (Sub-Sampling von 4:2:2 oder 4:2:0) *4 MPEG4-Daten, die mit Panasonic SD Multi Cameras oder DVD-Videorecordern aufgenommen wurden Entsprechend der SD VIDEO-Spezifikationen (ASF-Standard)/MPEG4 (Simple Profile)-Videosystem/G.726-Audiosystem *5 Entspricht IEC62107 *6 MPEG-1 Layer 3, MPEG-2 Layer 3 *7 Windows Media Audio Ver.9.0 L3 Nicht kompatibel mit Multiple Bit Rate (MBR)

Abtaster

Wellenlänge CD 785 nm DVD 662 nm

Laserleistung CLASS 2/CLASS 3A

Audioausgabe (Disc)

Anzahl der Kanäle 5.1 (FL, FR, C, SL, SR, SW)

VIDEOTEIL

Videosystem
Fernsehsignalsystem	PAL625/50, PAL525/60, NTSC
FBAS-Videoausgang
Ausgangspiegel	1 Vss (75 Ω)
Buchsenausführung	Cinchbuchse (1 System)
	Scart-Buchse (1 System)

S-Videoausgang

Y-Ausgangspegel 1 Vss (75 Ω) C-Ausgangspegel PAL; 0,3 Vss (75 Ω) Buchsenausführung S-Buchse (1 System)

Scart-Buchse (1 System)

Komponenten-Videoausgang

[NTSC: 525 (480) p/525 (480) i, PAL: 625 (576) p/625 (576) i] Y-Ausgangspegel 1 Vss (75 Ω) PB-Ausgangspegel 0,7 Vss (75 Ω) PR-Ausgangspegel 0,7 Vss (75 Ω) Buchsenausführung Cinchbuchse (Y: Grün, PB: Blau, PR: Rot) (1 System)

RGB-Videoausgang

R-Ausgangspegel 0,7 Vss (75 Ω) G-Ausgangspegel 0,7 Vss (75 Ω) B-Ausgangspegel 0,7 Vss (75 Ω) Buchsenausführung Scart-Buchse (1 System)

LAUTSPRECHERTEIL

Front-/Surround-Lautsprecher SB-FS335 Bauart 1-Wege-, 1-Lautsprecher-, Bassreflex-Ausführung Lautsprechereinheit(en) Impedanz 6 Ω Vollbereichs-Lautsprecher 6,5-cm-Konustyp Belastbarkeit (IEC) 70 W (max.) Ausgangsschalldruckpegel 80 dB/W (1,0 m) Frequenzgang 88 Hz bis 25 kHz (-16 dB) 100 Hz bis 22 kHz (-10 dB) Abmessungen (B×H×T) 90 mm×193 mm×105 mm Masse 0,74 kg

Mittellautsprecher SB-PC335

Bauart 1-Wege-, 1-Lautsprecher-, Bassreflex-Ausführung Lautsprechereinheit(en) Impedanz 6 Ω Vollbereichs-Lautsprecher 6,5-cm-Konustyp Belastbarkeit (IEC) 70 W (max.) Ausgangsschalldruckpegel 80 dB/W (1,0 m) Frequenzgang 100 Hz bis 25 kHz (-16 dB) 113 Hz bis 22 kHz (-10 dB) Abmessungen (B×H×T) 220 mm×88 mm×96 mm Masse 0,72 kg Subwoofer SB-W335 Bauart 1-Wege-, 1-Lautsprecher-, Bassreflex-Ausführung Lautsprechereinheit(en) Impedanz 4 Ω Subwoofer 16-cm-Konustyp Belastbarkeit (IEC) 90 W (max.) Ausgangsschalldruckpegel 80 dB/W (1,0 m) Frequenzgang 29 Hz bis 173 Hz (-16 dB) 33 Hz bis 148 Hz (-10 dB) Abmessungen (B×H×T) 175 mm×345 mm×295 mm Masse 3,3 kg

ALLGEMEINE DATEN

Stromversorgung 230 V Wechselspannung, 50 Hz Leistungsaufnahme Hauptgerät 80 W Abmessungen (B×H×T) 430 mm×60 mm×337 mm Masse Hauptgerät 3,3 kg Betriebstemperaturbereich +5 °C bis +35 °C

Betriebsluftfeuchtigkeitsbereich

5 % bis 90 % rel. Feuchte (ohne Kondensbildung)

Leistungsaufnahme im Bereitschaftszustand ca. 0,5 W

Hinweis

1. Änderungen der technischen Daten bleiben jederzeit vorbehalten. Gewichts- und Abmessungsangaben sind Näherungswerte.
2. Gesamtklirrfaktor gemessen mit Digital-Spektralanalysator.

Führen Sie die folgenden Kontrollen durch, bevor Sie den Kundendienst anrufen. Falls Sie Fragen zu den Prüfpunkten haben oder sich eine Störung anhand der in der Tabelle angegebenen Abhilfemaßnahmen nicht beseitigen lässt, nehmen Sie bitte Kontakt mit Ihrem Fachhändler auf. Stromzufuhr Bezugsseite

Kein Strom.	Schließen Sie das Netzkabel fest an.	7
Der Player wird automatisch in den Bereitschaftsmodus geschellt.	Die Einschlaf-Zeitschaltuhr war eingescheltet und hatte das festgelegte Zeitlimit erreicht.	25

Eine Funktion spricht nicht an oder steht nicht zur Verfügung

Das Gerät spricht nicht auf die Betätigung von Funktionstaten an.	·Dieser Player kann keine außer den in dieser Bedienungsanleitung angegebenen Discs wiedergeben. ·Unter Umständen liegt eine durch Blitz, statische Elektrizität oder andere externe Faktoren verursachte Störung des Gerätes vor. Schalten Sie das Gerät einmal aus und dann wieder ein. Alternativ schalten Sie das Gerät aus, trennen den Netzstecker von der Netzsteckdose und schreiben him dann wieder an. ·Kondensation hat sich gebildet: Warten Sie 1 bis 2 Stunden, um sie verdampfen zu halten.	9 —
Das Gerät spricht nicht auf eine Betätigung von Funktionstaten an der Fernbedienung an.	·Prüfen Sie, ob die Batterien korrekt eingesetzt sind. ·Die Batterien sind erschöpft: Ersetzen Sie die Batterien durch neue. ·Richten Sie die Fernbedienung bei der Tastenbetätigung auf das Display.	7 7 8
Kein Bild oder Ton.	·Überprüfen Sie die Video- oder Audioanschluss. ·Überprüften Sie die Stromzufahr oder die Eingangseinstellung des angeschlossenen Gerätes. ·Prüfen Sie, ob Material auf der disc aufgezeichnet ist.	5, 6, 24 —
Sie haben das Kindersicherungs-Password vergessen. Führten Sie eine Rückstellung auf die worksiteiten Voreinstellungen aus.	·Halten Sie im Stoppzustand und bei Wahl von „DVD/CD" als Programmquelle gleichzeitig [■] am Hauptgerät und [≥10] an der Fernbedienung so lange gedrückt, bis die Anzeige „Initialised" vom Fernsehschirm verschwindet. Schalten Sie den Player aus und wieder ein. Alle Einstellungen werden auf ihre Standardwerte zurückgestellt.	—

Das Gerät führt einen unerwünschten oder unerwarteten Betriebsvorgang aus

Vor Beginn der Wiedergabe verstreicht länger Zeit.	·Wenn ein MP3-Titel Standbilddaten enthalt, verstreicht u. U. länger Zeit, bevor die Wiedergabe beginnnt. Selfest nach Starten der Wiedergabe des Titels wird die verstrichene Spielzeit nicht korrekt angezeigt. Es handelt sich hierbei um keine Störung. ·Dies ist bei DivX-Video so üblich.	— —
Ordner, die auf einer tieferen als der 8. Ebene einer Datendisc liegen, werden nicht korrekt angezeigt. WMA MP3 JPEG MPEG4 DivX	·Ordner, die auf einer tieferen als der 8. Ebene liegen, werden als auf der 8. Ebene befindlich angezeigt.	—
Ein Menu entscheidt während der Ausführung eines Übersprung-oder Suchlaufvorgangs. VCD	·Dies ist bei Video-CDs normal.	—
Das Wiedergabsteuerungs-Mnü entscheidt nicht. VCD mit Wiedergabsteuerung	·Drücken Sie [■] zweimal und dann [▶] (Wiedergabe).	—
Die Programm- und Zufallswiedergabe arbeitet nicht. DVD-V	·These Funktionen stehen bei einigen DVD-Videos nicht zur Verfügung.	—
Einprogrammierte Disc-Einträge werden nicht abgespiel. DVD-V	·Bestimmte Einträge werden nicht abgespiel, obwohl sie einprogrammiert wurden.	—
Nach Drücken von [SHIFT]+[AUDIO] zeigt das Bildschirmmenü „2" als eine Tonspur-Option an, noch kann die Tonspur nicht gewechselt werden. DVD-A	·Auch wenn keine zweite Tonspur aufgenommen ist, werden normalerweise zwei Nummern angezeigt.	—
Die Wiedergabe startet nicht.	·Dieses Gerätspiel möglicherweise keine WMA- und MPEG4 -Discs ab, die Standbilddaten enthalten. ·Lesen Sie beim Abspielen von DivX VOD-Inhalt auf der Website nach, über die Sie den DivX VOD-Inhalt erworben haben. (Beispiel: www.divx.com/vod) [DivX] ·Wenn eine Disc CD-DA und andere Formate enthalt, ist eine ordentliche Wiedergabe eventuell nicht möglich.	— — —
Nach einem Wechsel der Tonspur beginnnt die Wiedergabe erneut am Anfang des laufenden Titels. DVD-A	·Dies ist bei einer DVD-Audio so üblich.	—
Szenen werden gelegentlich übersprungen. RAM DVD-RW (VR) DVD-V	·Wenn Sie bei ADVANCED DISC REVIEW die Lautstärke- oder Klangqualitätseinstellungenändern, wird die Funktion ohne Bildschirmanzeige fortgesetzt. Drücken Sie [ADVANCED DISC REVIEW] erneut, um diese Funktion aufzuheiten.	12

Untertitel

Die Position der Untertitel ist falsch.	Stellen Sie die Position ein. „Subtitle Position" in Display Menu)	17
Keine Untertitel.	Schalten Sie die Einblendung der Untertitel ein. Je nach Disc können Untertitel u. U. nicht angezeigt werden. DivX	13

Marker

Marken können nicht gesetzt werden.

·Sie können keine Marken setzen. RAM DVD-RW (VR) ·Wenn die verstrichene Spielzeit der Disc nicht im Display theses Gerätes angezeigt wird, konnen auf der betreffenden Disc keine Marken gesetzt werden.

— —

A-B Repeat

Punkt B wird automatisch festgelegt.	●Das Ende einer Einheit wird zum Punkt B, wenn es erreicht wird.	—
A-B Repeat wird automatisch abgebrochen.	●A-B Repeat wird abgeschaltet, wenn Sie auf [QUICK REPLAY] drücken.	—

Anomaler oder falsch wiedergegebener Klang

Der Klang ist verzerrt.	●Bei der Wiedergabe von WMA kann Rauschen auftreten.	—
Die Effekte sind unwirksam.	●Bei bestimmten Discs stehen manche Audioeffekte nicht zur Verfügung oder ihre Wirkung ist weniger stark ausgeprägt. ●Dolby Pro Logic II liegt nicht zur Verfügung, wenn Sie die Wiedergabegeschwindigkeit geändert haben.	—
Während der Wiedergabe macht sich ein Brummgeräusch bemerkbar.	●Ein Netzkabel oder eine Leuchtstofflampe befindet sich in der Höhe des Kabels. Halten Sie andere Elektrogeräte und Kabel vom Kabel these Gerätes fern.	—
Kein Ton	●Die Tonausgabe wird möglicherweise unterbrochen, wenn Sie die Wiedergabegeschwindigkeit verändern. ●Je nach Erststellungsart wird der Ton möglicherweise nicht wiedergegeben. DivX	—
Gemischte Tonausgabe.	●Falls Sie gleichzeitig die SCART (AV)-Buchse (AV) und die Audio-Eingangsbuchsen (TV AUDIO IN) verwenden, schreiben Sie das an eine dieser Buchsen angeschlossene Gerät aus.	15

Menü

Ein Zugriff auf das Setup-Menu ist nicht möglich.

● Wahlen Sie „DVD/CD" als Quelle aus. ● Heben Sie die Betriebsart für das Abspielen aller Gruppen, die Programm- oder die Zufallswiedergabe auf.

— 13

Anormales oder unerkennbares Bild Bezugsseite

Das Bild ist verzerrt.	·Vergewissern Sie sich, dass der Player direkt an das Fernsehgerät, nicht über einenzwischengeschalteten Videorecorder, angeschlossen ist. ·Ändern Sie „Source Select“ im Picture Menu. DivX	6 17
Das Bild passst nicht auf denBildschirm.	·Ändern Sie „TV Aspect“ im Register „Video“. ·Ändern Sie die Einstellung des Bildseitenverhältnisses am Fernsehgerät. Wenn Ihr Fernsehgerät nicht übereine derartige Funktion verfügt, ändern Sie die Einstellung des Eintrags „4:3 Aspect“ im Menu „Display“. ·Ändern Sie die Zoom-Einstellung.	18 17 12
Das Bild stoppt. DivX	·Das Bild kann stoppen, wenn die DivX-Dateien größter als 2 GB sind.	—
Das Bild wird nicht korrekt auf demFernsehschirm angezeigt, oder die Farben wirken blass.	·Player und Fernsehgerät arbeiten mit entsprechenden Videosystemen. Verwenden Sie ein Mehrnormen- oder PAL-Fernsehgerät. ·Das Fernsehsystem des Fernseherätes stimmt nicht mit dem auf der Disc verwendetenFernsehsystem überein. -PAL-Discs können auf einem NTSC-Fernsehgerät nicht korrekt wiedergegeben werden. -Das Gerät kann NTSC-Signale in PAL 60 umwandeln, zur Anzeige auf einem PAL-Fernsehgerät „NTSC Disc Output“ in Register „Video“).	— — — 19
Menü werden nicht korrekt angezeigt.	·Setzen Sie das Zoomverhältnis auf „×1.00“ zurück. ·Setzen Sie „Subtitle Position“ im Display Menu auf „0“. ·Stellen Sie den Eintrag „4:3 Aspect“ des „Display“ Menu auf „Normal“ ein.	12 17 17
Die automatische Zoom-Funktion arbeitet nichteinwandfrei.	·Schalten Sie die Zoom-Funktion des Fernsehgerätes aus. ·Verwenden Sie die anderen voreingestelltten Bildseitenverhältnisse oder die manuelle Einstellung. ·Die Zoom-Funktion arbeitet u. U. nicht einwandfrei, vor allem in dunklen Szenen, und beibestimmten Disc-Typen steht die Zoom-Funktion nicht zur Verfügung.	— 12 —
Das Bild verschwindet vomFernsehschirm, oder Streifenerscheinen auf dem Bildschirm.	·Handy-Ladegeräte konnen derartige Bildstörungen verursachen. ·Wenn momentan nur eine Fernseh-Zimmerantenne verwendet wird, wechseln Sie auf eineAußenantenne. ·Das Antennenkabel des Fernsehgerätes befindet sich zu nah an thisem Gerät. Verlegen Siedas Fernsehantennenkabel in einem größeren Abstand von thisem Gerät.	— — —

Videosignal mit Zeilensprungabtastung

Bei aktivierterProgressivsignaalausgabe sindGeisterbilder vorhanden.	● Dieses Problem wird durch die Editiermethode oder das auf der DVD-Video verwendete Materialverursacht, solte aber bei Umschaltung auf Zeilensprung-Signaalausgabe behoben werden. ÄndernSie „Video Output Mode" in Picture Menu zu „625i" oder „525i".	17
Die Bildausgabe erfolgt nichtmit Progressivsignaalausgabe.	● Drücken Sie [SHIFT]+[PROGRESSIVE], so dass „PRG" angezeigt wird.Oder wahren Sie „625p" bzw. „525p" in „Video Output Mode" in Picture Menu aus.Wenn das Gerät über die Buchse VIDEO OUT, S-VIDEO OUT order SCART (AV) an dasFernsehgerät angeschlossen ist, erfolgt die Ausgabe des Videosignals mitZwischenzeilenabstastung, auch wenn „PRG" agezeigt wird.	11,176

Empfang von Rundfunksendungen

Der Empfang ist veraussicht. „ST“ flackert oder leuchtet überhaupt nicht auf. Der Klang ist verzerrt.	• Justieren Sie die Position der UKW- oder MW-Antonne. • Installieren Sie eine Außenantenne.	— 21
Interferenzpfeifen macht sich bemerkbar.	• Schalten Sie das Fernsehgerät aus, oder stellen Sie es in einem größeren Abstand von thisem Gerät auf.	—
Beim MW-Empfang macht sich ein tiefes Brummgeräusch bemerkbar.	• Verlegen Sie den Antennendraht so, dass er keine anderen Kabel berührt.	—

Ansteuerung des Fernsehgerätes

Das Fernsehgeber kann nicht über die Fernbedienung angesteuert werden.

Für Zugriff auf die mit orangefarbener Beschriftung gekennzeichneten Funktionen: Halten Sie [SHIFT] gedrückt, während Sie die betreffende Taste drücken.

-

Anzeigen am Player

Das Display ist abgedunkelt.	● Wahlen Sie „Bright“ unter „FL Dimmer“ im Register „Others“.	19
„NO PLAY“	● Sie haben eine Disc eingelegt, die vom Player nicht abgespielt werden kann; legen Sie eine abspielbare Disc ein.	9
	● Sie haben eine leere Disc einlege!.	—
„NO DISC“	● Momentan ist keine Disc einlege;. legen Sie eine Disc ein.	—
	● Die Disc wurde falsch einlege;. legen Sie die Disc korrekt ein.	10
„F61“	● Überprüfen Sie die Anschlüsse der Lautsprecherkabel, und korrigieren Sie sie ggf. Falls sich die Störung auf diese Weise nicht beheben,lösst, liegt eine Störung des Netzteils vor.itte wenden Sie sich an ihren Fachhändler.	5
„DVD U11“	● Die Disc ist verschmutzt. Reinigen Sie die Disc.	27
„ERROR“	● Ein falscher Bedienungsvorgang wurde ausgeführct.ittelesen Sie den betreffenden Abschnitt dieser Bedienungsanleitung erneut durch, und führen Sie dann den korrekten Bedienungsvorgang aus.	—
„DVD H☐☐“□□ steht für eine Nummer.	● Mölicherweise ist eine Störung aufgetreten. Die Nummer nach „H“ hangt vom Zustand des Players ab. Schalten Sie das Gerät einzelmal aus und dann wieder ein. Alternativ schalten Sie das Gerät aus, trennen den Netzstecker von der Netzsteckdose und schreiben him dann wieder an.● Falls der Fehlercode nicht verschwindet, notieren Sie sich den Fehlercode und wenden Sie sich an einen qualifizierten Wartungstechniker.	—

Anzeigen am Fernsehgerät

„○“	• Der betreffende Bedienungsvorgang ist vom Player oder von der Disc aus gespert.	—
„Cannot play group xx, content xx“	• Sie versuchen eine Gruppe oder einen Inhalt abzuspielen, die nicht kompatibel sind.	—
„Cannot display group xx, content xx“
„Group xx, content xx is protected“	• Sie versuchen Gruppen oder Inhalte abzuspielen, die geschützt sind. Sie können ohn nicht abspielen.	—
„Cannot play audio“	• Es wurde kein Audiosignal aufgezeichnet oder in einem Format aufgezeichnet, das das Gerät nicht abspielen kann. Es ist nur eine Video-Wiedergabe möglich.	15
„No audio“
„Check the disc“	• Diese Disc ist eventuell verschmutzt.	27
„This disc may not be played in your region“	• Es konnen nur solche DVD-Video-Discs abgespiel wirden, deren Regionalcode mit dem Regionalcode thesees Players übereinstimmt, in diesen enthalten oder „ALL“ ist. Überprüfen Sie den thisem Player zugewiesenen Regionalcode an der Rückwand.	Ein-band
Keine Bildschirmenüs.	• Wahren Sie „On“ unter „On-Screen Messages“ im Register „Display“.	19
„Authorization Error“ DivX	• Sie versuchen, DivX-VOD-Inhalt abzuspielen, der mit einem anderen Registierungsfode erworbEN wurde. Sie konnen den Inhalt nicht auf dieser Gemärts abzielen.	27
„Rented Movie Expired“ DivX	• Der DivX VOD-Inhalt hat keine verbleibenden Abspielvorgänge mehr. Sie konnen ihn nicht abspielen.	27

Caro cliente

Sauf RAM DVD-RW (VR)
