BEDIENUNGSANLEITUNG X-U Typ 113 LEICA

Anleitung | Instructions

1 2 3 4 LEICA SUMMILUX 1.1.7/23 A/RN.

5 5a LEICA X-U 678 910111213

18 PLAY 17 DELETE IFCULS 16 WO 15 ISO 14 MENU JSS1 LEICA CAMERA WETZLAR GERMANY 19 EV+/- IKF3 UW 22 212320

24b 24a 24 LECKA-X-700 1733 25

LECK4-X-U (TYP 113) 282627

Leica X-U

Anleitung

VORWORT

Sehr geehrte Kundin, sehr geehrter Kunde, wir wünschen Ihnen viel Freude und Erfolg beim Fotografieren mit Ihrer neuen Leica X-U (Typ 113). Diese robuste Outdoor-Kamera ist insbesondere gegen Feuchtigkeit und Staub geschützt, und ermöglicht daher unbeschwertes Fotogra- fieren auch unter extremen Bedingungen. Darüber hinaus besitzt sie zur Optimierung von Unterwasser-Aufnahmen ein spezielles Programm. Beachten Sie bitte unbedingt vor dem ersten Unterwas- ser-Einsatz Ihrer Leica X-U alle diesbezüglichen Hinweise und Erläuterungen auf den Seiten 4-7! Das Objektiv Leica Summilux 1:1,7/23mm ASPH. ermöglicht Ihnen mit seiner hohen optischen Leistung auch unter Wasser eine hervorragende Aufnahmequalität. Durch die vollautomatische Programmsteuerung unterstützt die Leica X-U unbeschwertes Fotografieren. Andererseits können Sie jederzeit mit Hilfe manueller Einstellungen die Bildgestaltung selbst in die Hand nehmen. So können durch die zahlreichen Sonderfunktionen selbst kritische Aufnahmesituationen gemeistert und die Bild qualität gesteigert werden. Damit Sie die volle Leistungsfähigkeit Ihrer Leica X-U richtig nutzen, sollten Sie bitte zunächst diese Anleitung lesen.

LIEFERUMFANG

Bevor Sie Ihre Leica X-U in Betrieb nehmen, überprüfen Sie bitte das mitgelieferte Zubehör auf Vollständigkeit.

a. Akku Leica BP-DC8
b. Akku-Schutzhülle
c. Akku-Ladegerät BC-DC8 mit austauschbaren Steckern
d. Tragriemen
e. Objektivdeckel mit Sicherungsbändchen
f. Zubehörschuh-Abdeckung

Dieses Produkt ist Gegenstand der AVC Patent Portfolio Lizenz für die persönliche Nutzung durch einen Endverbraucher sowie andere Nutzungsarten, für die der Endverbraucher keine Vergütung (i) für eine Kodierung nach dem AVC Standard („AVC Video“) und/oder (ii) eine Dekodierung eines AVC VideoS, das nach dem AVC Standard von einem Endverbraucher im Rahmen einer persönlichen Nutzung kodiert wurde und/oder das der private Endverbraucher von dem Anbieter erhalten hat, der seinerseits eine Lizenz zum Anbieten von AVC Videos erworben hat. Für alle anderen Nutzungen sind weder ausdrückliche noch stillschweigende Lizenzen erteilt. Weitere Informationen können Sie von MPEG LA, L.L.C. unter http://www.mpgegla.com erhalten. Alle anderen Nutzungen, insbesondere das Anbieten von AVC Videos gegen Entgelt, können den Abschluss einer gesonderten Lizenzvereinbarung mit MPEG LA, L.I.C. erforderlich machen. Weitere Informationen können Sie von MPEG LA, L.L.C. unter http://www.mpgegla.com erhalten.

Wenn Sie Ihre Leica X-U im oder unter Wasser einsetzen möchten, sollten Sie unbedingt die Hinweise auf dieser und den folgenden Seiten lesen. Sie fi nden hier auch Beschreibungen von Sonderfunktionen für diesen Anwendungsbereich.

HINWEISE ZUR WASSER- UND STAUBDICHTIGKEIT

• Die Wasser- und Staubdichtigkeit der Leica X-U entspricht der Schutzklasse IP68 gemäß den von JIS/IEC festgelegten Einstufungen. Die erste Ziff er gibt die Dichtigkeit gegenüber dem Eindringen von Teilchen, die zweite gegenüber Feuchtigkeit / Wasser an. Weitere Einzelheiten zu den Einstufungskriterien entnehmen Sie bitte der entsprechenden Fachliteratur.
• Im Fall der Leica X-U bedeutet IP68, dass die Kamera bis zu 60 Minuten in einer Wassertiefe bis zu maximal 15m eingesetzt werden kann. Voraussetzung dafür ist, dass alle unten stehenden Hinweise stets genauestens beachtet, bzw. befolgt werden. Dies stellt jedoch keine vollumfängliche Garantie dar, dass die Wasser- und Staubdichtigkeit, sowie der damit verbundene Schutz gegen Schäden unter allen Umständen gegeben ist.

• Die Schutzklasse IP68 bezieht sich auf Süß- oder Salzwasser, nicht jedoch auf andere Flüssigkeiten. Sie deckt ausdrücklich nicht das Eindringen von Wasser ab, welches mit hohem Druck auf die Kamera triff t (z. B. beim ins Wasser Springen mit der Kamera, in Wasserfällen, bei Wasserstrahlen aus Schläuchen, Hochdruck-Spritzpistolen, etc.).

• Die Kamera behält ihre Wasser- und Staubdichtigkeit nur innerhalb eines Temperaturbereichs von 0°C bis 40°C. Sorgen Sie dafür, dass sie nur in den entsprechenden Bedingungen eingesetzt wird und auch entsprechend aufbewahrt wird, z. B. nicht in direktem Sonnenlicht, auf einer Heizung, auf dem Armaturenbrett eines Autos, etc.. Ebenso ist vor der Verwendung in heißem Wasser w. z. B. heißen Quellen oder Bädern abzuraten.

• Die Kamera ist in gewissem Umfang gegen Stöße gesichert. Sie hat Falltests gemäß MIL-STD-810G Methode 516.5 bestanden. Dies stellt jedoch keine vollumfängliche Garantie dar, dass der damit verbundene Schutz gegen Schäden unter allen Umständen gegeben ist. Einzelheiten zu den Einstufungskriterien entnehmen Sie bitte der entsprechenden Fachliteratur.
• Übermäßiger Druck, Fallenlassen oder Stöße können die Wasser- und Staubdichtigkeit dennoch beeinträchtigen. Nach einem solchen Fall sollten Sie die Kamera unbedingt im autorisierten Kundendienst (kostenpfl ichtig) überprüfen lassen.
• Das Innere der Kamera ist nicht wasserfest, es muss daher sorgfältig vor Wasser geschützt werden.
• Störungen, die durch eindringendes Wasser in Folge unsachgemäß- Ber Handhabung verursacht wurden, sind nicht durch die Leica Garantie abgedeckt.
• Diese Kamera schwimmt nicht, sichern Sie sie daher in tiefem Wasser!

HANDHABUNG

Diese Hinweise beschreiben die besonderen Maßnahmen, die zur Sicherstellung der Wasser- und Staubdichtigkeit zusätzlich zu den anderen Beschreibungen in dieser Anleitung notwendig sind.

BEIM AKKU-/SPEICHERKARTEN-WECHSEL

Vor dem Öff nen der Klappe

• Sorgen Sie dafür, dass die Kamera nicht nass oder staubig ist oder irgendwelche anderen Schmutzpartikel/Fremdstoff e an ihr haften, w. z. B. Fett von Sonnenölen oder-cremes. Trocknen, bzw. reinigen Sie die Kamera ggf. gründlich mit einem weichen, trockenen Tuch, bzw. Blasebalg oder Pinsel.
• Sorgen Sie auch dafür, dass Ihre Hände dabei trocken und sauber sind.
• Nehmen Sie den Wechsel vorzugsweise an Orten vor, die sicher vor plötzlichem Auftreten von Wasser und Staub sind.
• Halten Sie die Kamera, wenn möglich, aufrecht, so dass ggf. am Klappenrand noch vorhandenes Wasser nicht in die Kamera hineinläuft, bzw. Schmutzpartikel, nicht hineinfallen.
• Öff nen Sie die Akkufach-/Speicherkartenschacht-Klappe erst, wenn alle Fremdstoff e entfernt sind und die Kamera getrocknet wurde.

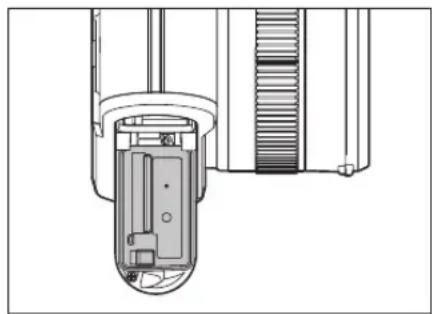

Nach dem Öff nen der Klappe

- Überprüfen Sie die Klappe, die Dichtung am Klappenrand, Akkuschacht und Speicherkartenfach sorgfältig. Noch verbliebenes Wasser, bzw. trotz aller Vorsicht eingedrungene Feuchtigkeit/Wassertropfen sofort mit einem weichen, trockenen Tuch abwischen, alle Partikel wie Sand oder Haare entfernen. Die Dichtplatte darf weder rissig noch verformt sein, im Zweifelsfall sollte sie regelmäßig ersetzt werden. Dies sollten Sie unbedingt im autorisierten Kundendienst (kostenpfl ichtig!) durchführen lassen.

Achten Sie darauf, dass der Akku/die Speicherkarte ebenfalls trocken und sauber sind.

- Auf der Innenseite der Klappe verbleibende Feuchtigkeit kann Kondensation (s. u.) oder Störungen verursachen.

Nach dem Schließen der Klappe

- Achten Sie darauf, dass der Verriegelungshebel und sein Verriegelungsschieber beide eingerastet, bzw. in ihren End-Stellungen sind.

Im/unter Wasser

• Öffnen oder schließen Sie die Akkuschacht-/Speicherkartenfach-Klappe nicht unter Wasser.
• Setzen Sie die Kamera keinen Stößen aus.

Reinigung nach der Nutzung im/unter Wasser

• Die Kamera sollte innerhalb einer Stunde nach der Nutzung im/ unter Wasser oder im Regen/Schnee getrocknet/gereinigt werden. Sollte dies versäumt werden, kann es zu Beschädigungen verschiedener Art und/oder zur Beeinträchtigung der Wasser- und Staubdichtigkeit führen. Dies gilt genauso, wenn die Kamera Rückstände von Sonnenschutzmittel, Badesalz, Waschmittel/Seife, organische Lösungsmittel, Öl oder Alkohol-/Getränkereste aufweist. Achten Sie bei der Reinigung darauf, dass Ihre Hände trocken und sauber sind, und dass Sie und die Kamera dabei keinem Wasser/keinen Fremdstoffen ausgesetzt sind. Verwenden Sie keinesfalls irgendwelche Wasch- oder Reinigungsmittel oder Chemikalien (w. z. B. Alkohol, Verdünnungsmittel, Benzin).
• Ist die Kamera in Salzwasser oder in sandiger/staubiger Umgebung eingesetzt worden, sollten Sie sie zunächst in einem mit Süß-/Leitungswasser gefülltem Gefäß, oder unter laufendem Wasser ca. 10 Minuten spülen. Schütteln Sie sie, um Partikel, z.B. in den Mikrofonöffnungen zu entfernen, setzen Sie dazu jedoch keinesfalls spitze Gegenstände ein (Wasser oder Partikel in den Öffnungen können die Tonaufnahme beeinträchtigen). Stellen Sie sicher, dass alle Tasten/Schalter gängig sind, d.h. nicht z. B. durch Ablagerungen oder Partikel schwergängig oder gar blockiert sind.

• Vereinzelt aus dem Kameragehäuse austretende Luftbläschen sind normal, und keine Störung.

• Wischen Sie die Kamera nach der Reinigung trocken und lassen Sie sie an einem gut gelüfteten und schattigen Platz trocknen. Legen Sie sie dazu vorzugsweise auf ein trockenes Tuch. Dadurch kann das noch in den verschiedenen Öffnungen vorhandene Wasser abfließen.

• Verwenden Sie zum Trocknen keinesfalls Heißluft (z. B. einen Fön).
• Öffnen Sie die Akkufach-/Speicherkartenschacht-Klappe erst, wenn alle Fremdstoffe entfernt sind und die Kamera getrocknet wurde.
• Weitere, allgemeine Informationen zur Reinigung finden Sie ab S. 70.

Kondensation

• Auch wenn keine Feuchtigkeit von außen in das Kamera-Innere eingedrungen ist, kann die in der Luft vorhandene Feuchtigkeit zu Kondensation (Beschlag) führen. Dies tritt insbesondere bei starken Temperaturunterschieden zwischen der Kamera und der Umgebung am Objektiv und am Monitor innen und außen auf und ist unvermeidlich.
• Zur Beseitigung von Kondensation öffnen Sie die Akkufach-/Speicherkartenschacht-Klappe, vorzugsweise an einem Ort mit gleichbleibender Temperatur. Vermeiden Sie Orte mit hoher Temperatur/ Luftfeuchtigkeit, bzw. sandige oder staubige Orte.
• Nehmen Sie Akku und Speicherkarte heraus und lassen Sie die Klappe offen, damit sich die Kamera und die Luft in der Kamera der Umgebungstemperatur anpassen kann. Dabei verdunstet der Beschlag.
• Wenn er nicht beseitigt werden kann, sollten Sie sich an Ihren Händler oder eine Leica Customer Care-Abteilung wenden.

FOTOGRAFIEREN / VIDEOAUFNAHMEN UNTER WASSER

Die Farbwiedergabe unter Wasser unterscheidet sich deutlich von der in Luft. Mit zunehmender Tiefe / Entfernung werden bestimmte Anteile des Lichts herausgefiltert. So gibt es – ohne zusätzliche Lichtquellen – bereits ab ca. 5m kein Rot mehr, ab ca. 15m kein Orange, ab ca. 30m kein Gelb.

Unterwasser-Programm

Um dem entgegenzuwirken, besitzt die Leica X-U eine Unter-Wasser-Betriebsart, die einen angepassten Weißabgleich beinhaltet (nur innerhalb des Aufnahme-Betriebs). Der normale Weißabgleich ist dabei nicht verfügbar, beim Drücken der WB-Taste ist die entsprechende Menüzeile als inaktiv gekennzeichnet.

Ein-/Ausschalten der Funktion

Untere Kreuztaste drücken

- Bei eingeschalteter Unter-Wasser-Betriebsart erscheint links in der Kopfzeile 1, dafür erlischt die Anzeige für den eingestellten Weißabgleich.

Alle anderen Funktionen der Kamera stehen auch beim Fotografieren und Videoaufnahmen unter Wasser unverändert zur Verfügung. Zu bedenken ist weiterhin, dass mit zunehmender Tiefe / Entfernung die Helligkeit schnell abnimmt, und dass Schwebstoffe unter Umständen die Bildqualität stark beeinträchtigen können. Dies gilt auch für Aufnahmen mit Blitz, z.B. im Hinblick auf die ggf. geringere Blitzreichweite.

Hinweis:

Wir empfehlen, das eingebaute Blitzgerät nur bis zu einer Wassertiefe von 5m einzusetzen. Bei größeren Tiefen sollten Sie ein stärkeres, externes, UW-taugliches Blitzgerät verwenden, das sich Kabel-los durch das Gerät in der Kamera auslösen lässt (im einschlägigen Fachhandel von anderen Anbietern erhältlich).

Die CE-Kennzeichnung unserer Produkte dokumentiert die Einhaltung grundlegender Anforderungen der gültigen EU-Richtlinien.

WARNHINWEISE

• Moderne Elektronikbauelemente reagieren empfindlich auf elektrostatische Entladung. Da sich Menschen z.B. beim Laufen über synthetischen Teppichboden leicht auf mehrere 10.000 Volt aufladen können, kann es beim Berühren Ihrer Kamera zu einer Entladung kommen, insbesondere dann, wenn sie auf einer leitfähigen Unterlage liegt. Betrifft sie nur das Kameragehäuse, ist diese Entladung für die Elektronik völlig ungefährlich. Die nach außen geführten Kontakte, wie die im Blitzschuh, sollten allerdings, trotz eingebauter zusätzlicher Schutzschaltungen, aus Sicherheitsgründen möglichst nicht berührt werden.
• Bitte benutzen Sie für eine eventuelle Reinigung der Kontakte nicht ein Optik-Mikrofasertuch (Synthetik), sondern ein Baumwoll- oder Leinentuch! Wenn Sie vorher bewusst an ein Heizungs- oder Wasserrohr (leit fähiges, mit „Erde“ verbundenes Material) fassen, wird Ihre eventuelle elektrostatische Ladung mit Sicherheit abgebaut. Bitte vermeiden Sie Verschmutzung und Oxidation der Kontakte auch durch trockene Lagerung Ihrer Kamera mit aufgesetztem Objektivdeckel und aufgesetzter Blitzschuh-/Sucherbuchsen-Abdeckung.
• Verwenden Sie ausschließlich empfohlenes Zubehör, um Störungen, Kurzschlüsse oder elektrische Schläge zu vermeiden.
• Versuchen Sie nicht, Gehäuseteile (Abdeckungen) zu entfernen; fachgerechte Reparaturen können nur in autorisierten Servicestellen durchgeführt werden.

RECHTLICHE HINWEISE

• Beachten Sie bitte sorgfältig die Urhebergesetze. Die Aufnahme und Veröffentlichung von selbst bereits aufgenommenen Medien wie Bändern, CDs oder von anderem veröffentlichten oder ge sendeten Material kann Urhebergesetze verletzen.
• Dies trifft genauso auf die gesamte mitgelieferte Software zu.
  • Das SD-, Logos ist eine eingetragene Marke.
  Andere Namen, Firmen- und Produktnamen, die in dieser Anleitung erwähnt werden, sind Marken bzw. eingetragene Marken der betreffenden Firmen.

ENTSORGUNG ELEKTRISCHER UND ELEKTRONISCHER GERÄTE

(Gilt für die EU sowie andere europäische Länder mit getrennten Sammelsystemen.)

Dieses Gerät enthält elektrische und/oder elektronische Bauteile und darf daher nicht im normalen Hausmüll entsorgt werden! Stattdessen muss es zwecks Recycling an entsprechenden, von den Gemeinden bereitgestellten Sammelstellen abgegeben werden. Dies ist für Sie kostenlos. Falls das Gerät selbst wechselbare Batterien oder Akkus enthält, müssen diese vorher entnommen werden und ggf. ihrerseits vorschriftsmäßig entsorgt werden. Weitere Informationen zum Thema bekommen Sie bei Ihrer Gemeindeverwaltung, Ihrem Entsorgungsunternehmen oder dem Geschäft, in dem Sie dieses Gerät erworben haben.

Kamera-Produktionsdatum

Das Produktionsdatum Ihrer Kamera finden Sie auf den Aufklebern in der Garantiekarte, bzw. auf der Verpackung.

Die Schreibweise ist: Jahr/Monat/Tag

INHALT

Vorwort....2

Lieferumfang....2

Unterwasserbetrieb....4

Hinweise zur Wasser- und Staubdichtigkeit 4

Handhabung....5

Beim Akku-/Speicherkarten-Wechsel 5

Reinigung nach der Nutzung im/unter Wasser 6

Fotografieren / Videoaufnahmen unter Wasser......7

Unterwasser-Programm 7

Warnhinweise....8

Rechtliche Hinweise....8

Entsorgung elektrischer und elektronischer Geräte 8

Bezeichnung der Teile 12

Kurzanleitung....14

Ausführliche Anleitung

Vorbereitungen

Tragriemen anbringen....16

Akku laden 16

Akku/Speicherkarte wechseln....20

Die wichtigsten Einstellungen / Bedienungselemente

Hauptschalter 24

Serienbild-Aufnahmefrequenz 24

Auslöser 25

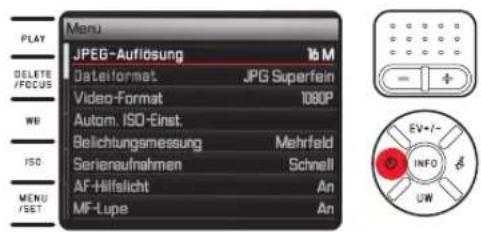

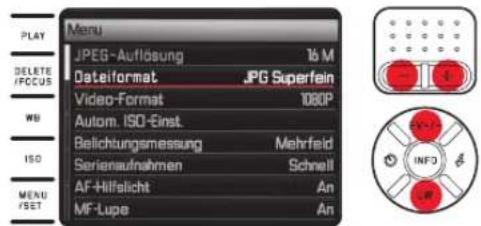

Menüsteuerung 26

Kamera-Grundeinstellungen

Menüsprache ....30

Datum / Uhrzeit....30

Automatische Abschaltung der Kamera....30

Tastentöne und Verschlussgeräusche 30

Monitoreinstellungen....31

Aufnahme-Grundeinstellungen

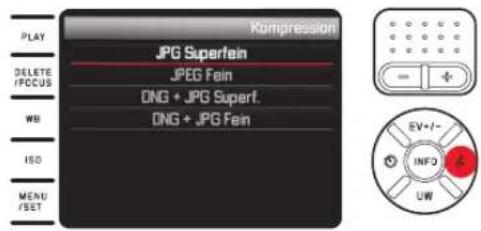

Dateiformat / Kompressionsrate 32

JPEG-Auflösung....32

Weißabgleich....33

ISO-Empfindlichkeit 35

Bildeigenschaften 36

Aufnahme-Betrieb

Entfernungseinstellung 38

Automatische Entfernungseinstellung / Autofokus....38

AF-Hilfslicht....38

Autofokus-Messmethoden 39

Manuelle Entfernungseinstellung....41

Hilfsfunktion für manuelle Entfernungseinstellung....41

Belichtungsmessung und -steuerung

Belichtungs-Messmethoden 42

Histogramm 43

Belichtungssteuerung 44

Programmautomatik 45

Ändern der vorgegebenen Verschlusszeit-/Blenden-Kombinationen 45

Zeitautomatik 46

Blendenautomatik....46

Manuelle Einstellung....47

Messwert-Speicherung 47

Belichtungskorrekturen 48

Automatische Belichtungsreihen 49

Blitzfotografie

Mit dem eingebauten Blitzgerät....50

Blitz-Betriebsarten 51

Blitzreichweite 52

Synchronisations-Zeitpunkt 53

Blitz-Belichtungskorrekturen 53

Weitere Funktionen

Videoaufnahmen 54

Tonaufzeichnung 55

Selbstauslöser 56

Speicherkarte formatieren 57

Arbeitsfarbraum wählen 58

Neue Ordnernummern erstellen....58

Benutzerprofile 59

Bildstabilisierung 59

Wiedergabebetrieb

Wiedergabe-Betriebsarten....60

Normale Wiedergabe 60

Video-Wiedergabe 61

Aufnahmen wählen 62

Aufnahmen vergrößern/gleichzeitige Wiedergabe

von 16 Aufnahmen 62

Ausschnitt wählen 63

Aufnahmen löschen....64

Aufnahmen schützen/Löschschutz aufheben....65

Aufnahmen im Hochformat wiedergeben....66

Verschiedenes

Datenübertragung auf einen Rechner 67

Drahtlose Datenübertragung....67

Arbeiten mit Rohdaten (DNG) 68

Installieren von Firmware-Updates 68

Zubehör 69

Ersatzteile 69

Vorsichts- und Pflegehinweise....70

Stichwort-Verzeichnis....76

Anhang

Anzeigen 78

Menüpunkte....86

Technische Daten 88

Leica Service-Adressen....90

BEZEICHNUNG DER TEILE

Abbildungen in den vorderen und hinteren Umschlagseiten

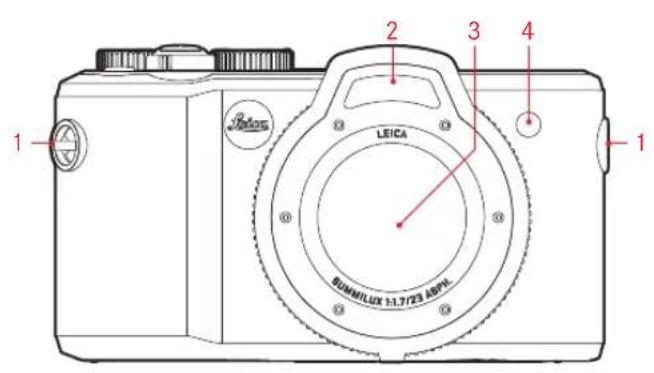

Vorderansicht

1. Ösen für den Tragriemen
2. Blitzgerät
3. Objektiv
4. Selbstauslöser-LED / AF-Hilfslicht

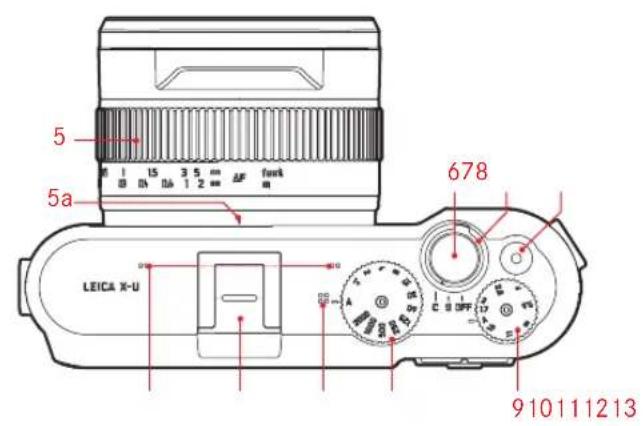

Ansicht von oben

1. Entfernungs-Einstellring
   a. Index für Entfernungseinstellung

2. Auslöser

3. Hauptschalter

4. Video-Auslöser

5. Blenden-Einstellrad

6. Verschlusszeitenrad

7. Lautsprecher

8. Zubehörschuh

9. Mikrofone

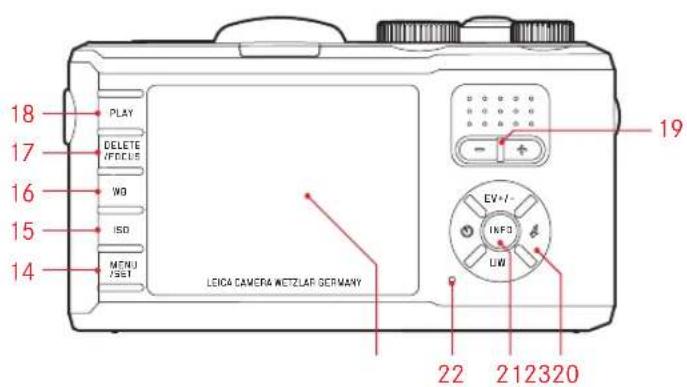

Rückansicht

1. MENU/SET-Taste

2. zum Aufrufen des Menüs

3. zum Speichern von Menüeinstellungen und Verlassen von Untermenüs und Menüs

4. ISO-Taste zum Aufrufen des Empfindlichkeits-Menüs

5. WB-Taste zum Aufrufen des Weißabgleich-Menüs

6. DELETE/FOCUS-Taste
7. zum Aufrufen des Löschen-Menüs
8. zum Aufrufen des Menüs für die Entfernungs-Messmethode
9. zum Aktivieren des AF-Messbereich-Rahmens
10. PLAY-Taste
11. zum Aktivieren des (dauerhaften) Wiedergabebetriebs
12. zum Zurückkehren zur vollen 1:1-Wiedergabe der Aufnahme
13. Einstellwippe
14. zur manuellen Entfernungseinstellung
15. zum Blättern in Menü- und Untermenüpunkt-Listen
16. zum Einstellen eines Wertes für Belichtungskorrektur, Belichtungsreihen, Blitz-Belichtungsreihen
17. zum Vergrößern/Verkleinern der betrachteten Aufnahmen zur Einstellung langer Verschlusszeiten
18. Kreuztasten
19. zum Blättern in Menü- und Untermenüpunkt-Listen
20. zum Blättern im Aufnahmespeicher
21. zum Verschieben des AF-Messbereich-Rahmens
22. zum Aufrufen der Menüs für Belichtungskorrektur, Belichtungsreihen und Blitz-Belichtungskorrektur (EV+/−)
23. zum Aufrufen / Einstellen des Menüs für die Blitz-Betriebsart / Aufrufen von Untermenüs (§)
24. zum Aufrufen / Einstellen des Selbstauslöser-Menüs / Verlassen von Untermenüs und Menüs ohne Speicherung der Menüeinstellungen (_)

21. INFO-Taste

- zur Wahl von Monitor-Anzeigen im Aufnahme- und Wiedergabebetrieb

- zum Zurücksetzen des manuell verschobenen Autofokus-Messrahmens in die Mitte

- zum Speichern von Menueinstellungen und Verlassen von Untermenus und Menus

22. Status-LED

a. Blinkend:

Entfernungseinstellung nicht möglich / Bilddaten werden geschrieben/gelesen

b. Dauerhaftleuchtend:

Entfernungs- und Belichtungseinstellung erfolgt und gespeichert

23. Monitor

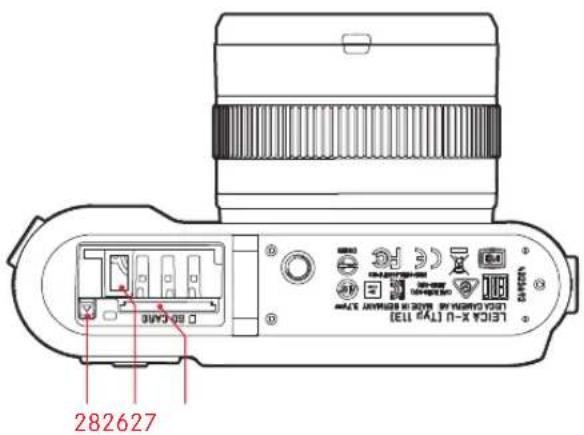

Ansicht von unten

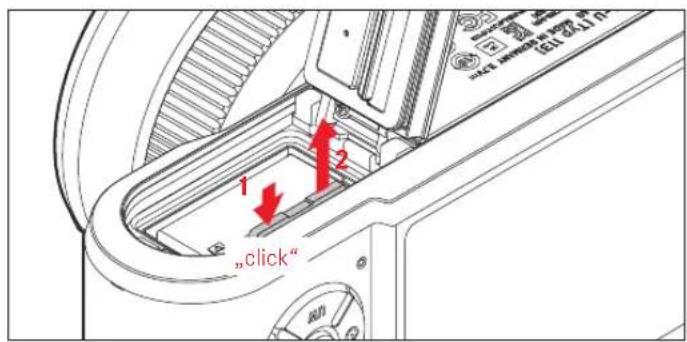

1. Abdeckklappe für Akkufach / Speicherkarten-Schacht mit

a. Ver-/Entriegelungshebel

b. Ver-/Entriegelungsschieber

1. Stativgewinde A 1/4, DIN 4503 (1/4")

2. Speicherkarten-Schacht

3. Akkufach

4. Akku-Verriegelungsschieber

KURZANLEITUNG

Benötigte Teile:

• Kamera
• Akku
• Ladegerät mit geeignetem Netzstecker
• Speicherkarte (nicht im Lieferumfang enthalten)

Hinweis:

Die hier empfohlenen Einstellungen sichern einfachstes, schnelles und sicheres Fotografieren für Ihre ersten Versuche mit der Leica X-U. Einzelheiten zu den verschiedenen Betriebsarten/Funktionen entnehmen Sie bitte den entsprechenden Abschnitten auf den angegebenen Seiten.

Beachten Sie insbesondere die Hinweise zur Nutzung im/unter Wasser auf Seite 4.

Vorbereitungen:

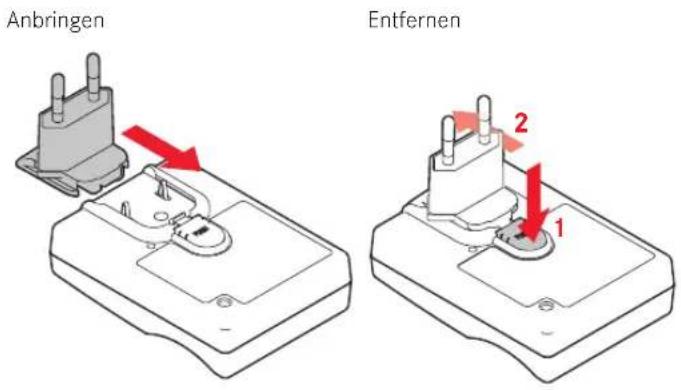

1. Geeigneten Netzstecker am Ladegerät befestigen (s. S. 19)

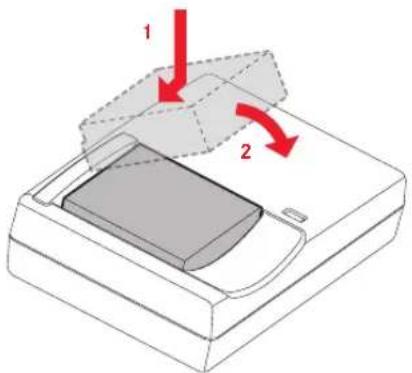

2. Akku zum Laden in das Ladegerät einsetzen (s. S. 19)
3. Ladegerät an eine Steckdose anschließen
4. Hauptschalter der Kamera auf OFF stellen (s. S. 24)
5. Aufgeladenen Akku in die Kamera einsetzen (s. S. 20)

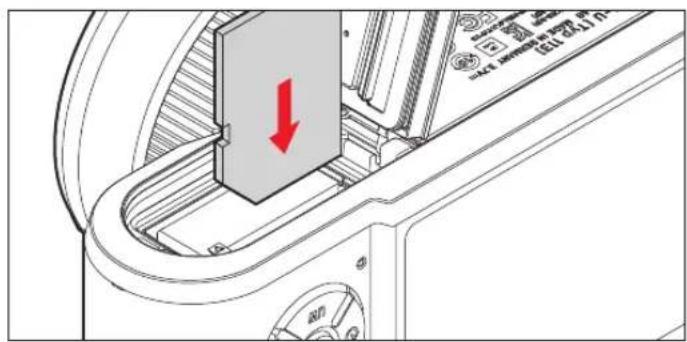

6. Speicherkarte einsetzen (s. S. 22)
7. Objektivdeckel abnehmen
8. Hauptschalter auf S stellen (s. S. 24)
9. Gewünschte Menüsprache einstellen (s. S. 26/30)
10. Datum und Uhrzeit einstellen (s. S. 26/30)

Fotografieren:

1. Einstellräder für Verschlusszeit und Blende auf A stellen
2. Belichtungs-Messmethodeauf 📷 stellen (s. S. 26/42)
3. Entfernungs-Einstellringauf AF stellen

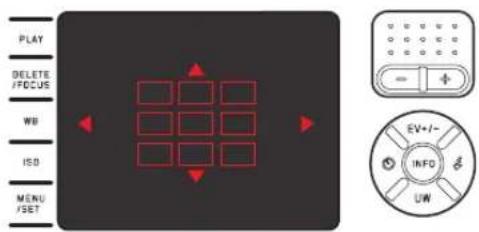

4. Autofokus-Messmethodeauf 11 Punkt (Mehrfeld) stellen (s. S. 40)
5. gewünschten Bildausschnitt wählen
6. Auslöser bis zum ersten Druckpunkt drücken, um Entfernungseinstellung und Belichtungsmessung zu aktivieren und zu speichern (s. S. 25)
7. Auslöser für die Aufnahme ganz durchdrücken

Aufnahmen betrachten:

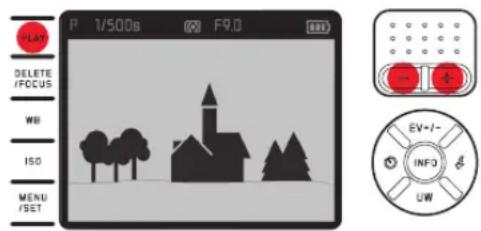

PLAY- Taste drücken

Um andere Aufnahmen zu betrachten: rechte / linke Seite der Kreuztasten drücken

Aufnahmen vergrößern:

Einstellwippe nach rechts (+) drücken (s. S. 62)

Aufnahmen löschen:

DELETE/FOCUS- Taste drücken und in dem damit aufgerufenen Menü die gewünschte Funktion wählen (s. S. 64)

AUSFÜHRLICHE ANLEITUNG

VORBEREITUNGEN

TRAGRIEMEN ANBRINGEN

Die Leica X-U wird durch einen Lithium-Ionen-Akku mit der notwendigen Energie versorgt.

Achtung:

• Es dürfen ausschließlich die in dieser Anleitung aufgeführten und beschriebenen bzw. von der Leica Camera AG aufgeführten und beschriebenen Akkutypen in der Kamera verwendet werden.
• Diese Akkus dürfen ausschließlich mit den speziell dafür vorgesehenen Geräten und nur genau wie unten beschrieben geladen werden.
• Die vorschriftswidrige Verwendung der Akkus und die Verwendung von nicht vorgesehenen Akkutypen können unter Umständen zu einer Explosion führen.
• Die Akkus dürfen nicht über längere Zeit Sonnenlicht, Wärme, Luft- oder Kondensfeuchtigkeit ausgesetzt werden. Zur Vermeidung von Brand- oder Explosionsgefahr dürfen Akkus auch nicht in einen Mikrowellenherd oder in einen Hochdruckbehälter gelegt werden.
• Werfen Sie Akkus keinesfalls in ein Feuer, da sie sonst explodieren können!
• Feuchte oder nasse Akkus dürfen keinesfalls aufgeladen oder in der Kamera verwendet werden.
• Halten Sie die Akku-Kontakte stets sauber und frei zugänglich.

• Lithium-Ionen-Akkus sind zwar gegen Kurzschließen gesichert, dennoch sollten Sie die Kontakte vor Metall-Gegenständen wie Büroklammern oder Schmuckstücken schützen. Ein kurzgeschlossener Akku kann sehr heiß werden und schwere Verbrennungen verursachen.

• Sollte ein Akku hinfallen, überprüfen Sie sofort das Gehäuse und die Kontakte auf etwaige Schäden. Das Einsetzen eines beschädigten Akkus kann seinerseits die Kamera beschädigen.

• Falls der Akku Geräusche verursacht, verfärbt, verformt, überhitzt ist oder Flüssigkeit ausläuft, muss er sofort aus der Kamera oder dem Ladegerät entnommen und ersetzt werden. Bei fortgesetzter Verwendung des Akkus kann es zu Überhitzung mit Brand- und/oder Explosionsgefahr kommen.
• Wenn Flüssigkeit ausläuft oder Brandgeruch auftritt, halten Sie Akkus von Wärmequellen fern. Ausgelaufene Flüssigkeit kann sich entzünden.
• Es dürfen ausschließlich das in dieser Anleitung aufgeführte und beschriebene Ladegerät bzw. von der Leica Camera AG aufgeführte und beschriebene Ladegeräte verwendet werden. Die Verwendung anderer, nicht von der Leica Camera AG genehmigter Ladegeräte kann Schäden an den Akkus und in Extremfällen ernste oder lebensbedrohliche Verletzungen verursachen.
• Das mitgelieferte Ladegerät darf ausschließlich zum Laden dieses Akkutyps verwendet werden. Versuchen Sie nicht, es für andere Zwecke einzusetzen.
• Sorgen Sie dafür, dass die verwendete Netzsteckdose frei zugänglich ist.
• Beim Ladevorgang wird Wärme erzeugt. Das Aufladen darf daher nicht in kleinen, verschlossenen, d. h. unbelüfteten Behältnissen erfolgen.
• Der Akku und das Ladegerät dürfen nicht geöffnet werden. Reparaturen dürfen nur von autorisierten Werkstätten durchgeführt werden.
• Sorgen Sie dafür, dass die Akkus für Kinder unzugänglich sind. Bei Verschlucken von Akkus besteht Erstickungsgefahr.

Erste Hilfe:

• Wenn Akkuflüssigkeit mit den Augen in Kontakt kommt, besteht Erblindungsgefahr. Spülen Sie die Augen sofort gründlich mit sauberem Wasser. Nicht in den Augen reiben. Gehen Sie gleich zum Arzt.
• Wenn ausgelaufene Flüssigkeit auf die Haut oder Kleidung gelangt, besteht Verletzungsgefahr. Waschen Sie die betroffenen Bereiche mit sauberem Wasser. Ärztliche Behandlung ist nicht erforderlich.

Hinweise:

• Der Akku kann nur außerhalb der Kamera aufgeladen werden.
• Akkus müssen vor der Inbetriebnahme der Kamera geladen werden.
• Damit der Akku geladen werden kann, muss er eine Temperatur zwischen 0°C und 35°C aufweisen (ansonsten schaltet sich das Ladegerät nicht ein bzw. wieder aus).
• Lithium-Ionen-Akkus können jederzeit und unabhängig von ihrem aktuellen Ladezustand geladen werden. Ist ein Akku bei Ladebeginn nur teilentladen, wird die Voll-Ladung entsprechend schneller erzielt.
• Lithium-Ionen-Akkus sollten nur in teilweise geladenem Zustand gelagert werden, d. h. weder vollständig entladen noch vollständig geladen. Bei sehr langer Lagerzeit sollten Akkus etwa zweimal im Jahr ca. 15 Minuten lang geladen werden, um eine Tiefentladung zu vermeiden.
• Während des Ladevorgangs erwärmen sich die Akkus. Dies ist normal und keine Fehlfunktion.
• Ein neuer Akku erreicht seine volle Kapazität erst, nachdem er zwei- bis dreimal vollständig ge- und – durch den Betrieb in der Kamera – entladen worden ist. Dieser Entlade-Vorgang sollte jeweils nach ca. 25 Zyklen wiederholt werden.

• Wieder aufladbare Lithium-Ionen-Akkus erzeugen Strom durch interne chemische Reaktionen. Diese Reaktionen werden auch durch Außentemperatur und Luftfeuchtigkeit beeinflusst. Um eine maximale Lebensdauer des Akkus zu erreichen, sollte er nicht längere Zeit extremen (hohen oder niedrigen) Temperaturen (z. B. in einem geparkten Auto im Sommer oder Winter) ausgesetzt werden.

• Die Lebensdauer jedes Akkus ist – selbst bei optimalen Einsatzbedingungen – begrenzt! Nach mehreren hundert Ladezyklen ist dies an deutlich kürzer werdenden Betriebszeiten zu erkennen.

• Geben Sie schadhafte Akkus gemäß den jeweiligen Vorschriften (s. S. 7) für ein ordnungsgemäßes Recycling an einer entsprechenden Sammelstelle ab.
• Der wechselbare Akku versorgt einen weiteren, fest in der Kamera eingebauten Puffer-Akku. Dieser Puffer-Akku sorgt dafür, dass die eingegebenen Daten für Datum und Uhrzeit bis zu zwei Tage gespeichert bleiben. Ist die Kapazität dieses Puffer-Akkus erschöpft, muss er durch Einsetzen eines geladenen Haupt-Akkus wieder aufgeladen werden. Die volle Kapazität des Puffer-Akkus ist – mit eingesetztem Wechsel-Akku – nach ca. 60 Std. wieder erreicht. Die Kamera muss dazu nicht eingeschaltet werden. Datum und Uhrzeit müssen in diesem Fall jedoch erneut eingegeben werden.
• Nehmen Sie den Akku heraus, wenn Sie die Kamera für längere Zeit nicht benutzen. Schalten Sie dazu vorher die Kamera mit dem Hauptschalter aus. Andernfalls könnte der Akku nach mehreren Wochen tief entladen werden, d. h. die Spannung stark sinken, da die Kamera, selbst wenn sie ausgeschaltet ist, einen geringen Ruhestrom (für die Speicherung Ihrer Einstellungen) verbraucht.

LADEGERÄTVORBEREITEN

Das Ladegerät muss mit dem zu den örtlichen Steckdosen passenden Stecker ausgestattet sein.

Stecker

Anbringen Entfernen 1 2

Hinweis:

Das Ladegerät stellt sich automatisch auf die jeweilige Netzspannung ein.

AKKU IN DAS LADEGERÄT EINSETZEN

1 2

LADESTATUS-ANZEIGE

Der korrekte Ladevorgang wird durch die rot leuchtende Status-LED angezeigt. Wenn sie grün wird, ist der Akku vollständig aufgeladen.

AKKU / SPEICHERKARTE WECHSELN

Kamera ausschalten, d.h. Hauptschalter auf OFF stellen

Abdeckklappe des Akkuschachts/Speicherkarten-Fachs öff nen

Wichtig:

Öff nen oder schließen Sie die Akkuschacht-/Speicherkartenfach-Klappe nicht unter Wasser.

Das Herausnehmen des Akkus bei eingeschalteter Kamera kann zum Löschen der von Ihnen in den Menüs vorgenommenen Einstellungen und zu Schäden an der Speicherkarte führen.

Ladezustands-Anzeige

Der Ladezustand des Akkus wird im Monitor angezeigt (s. S. 78).

Hinweise:

• Nehmen Sie den Akku heraus, wenn Sie die Kamera für längere Zeit nicht benutzen.
• Spätestens zwei Tage, nachdem die Kapazität eines in der Kamera verbliebenen Akkus erschöpft ist, müssen Datum und Uhrzeit neu eingestellt werden.

Speicherkarteeinsetzen

In die Leica X-U können SD-, SDHC- oder SDXC-Speicherkarten eingesetzt werden.

Speicherkarteherausnehmen

• Berühren Sie die Kontakte der Speicherkarte nicht.
• Falls sich die Speicherkarte nicht einsetzen lässt, überprüfen Sie ihre korrekte Ausrichtung.
• Das Angebot an SD-/SDHC-/SDXC-Karten ist zu groß, als dass die Leica Camera AG sämtliche erhältlichen Typen vollständig auf Kompatibilität und Qualität prüfen könnte. Eine Beschädigung von Kamera oder Karte ist zwar in aller Regel nicht zu erwarten, da jedoch insbesondere sogenannte No-Name-Karten teilweise nicht die SD-/SDHC-/SDXC-Standards einhalten, kann die Leica Camera AG keine Funktionsgarantie übernehmen.
• Insbesondere Videoaufnahmen erfordern eine hohe Schreib-Geschwindigkeit.
• Öff nen Sie das Fach nicht und entnehmen Sie weder Speicherkarte noch Akku, solange die Status-LED als Hinweis auf den Speicherzugriff der Kamera leuchtet. Sonst können die Daten auf der Karte zerstört werden, und bei der Kamera können Fehlfunktionen auftreten.
• Da elektromagnetische Felder, elektrostatische Aufl adung sowie Defekte an Kamera und Karte zu Beschädigung oder Verlust der Daten auf der Speicherkarte führen können, empfi ehlt es sich, die Daten auch auf einen Rechner zu überspielen und dort zu speichern.
• Aus dem gleichen Grund empfi ehlt es sich, die Karte grundsätzlich in einem antistatischen Behältnis aufzubewahren.

Abdeckklappe des Akkuschachts/des Speicherkarten-Fachs schließen

DIE WICHTIGSTEN EINSTELLUNGEN / BEDIENUNGSELEMENTE

HAUPTSCHALTER

Die Leica X-U wird mit dem Hauptschalter ein- und ausgeschaltet:

• OFF = ausgeschaltet
• S = Single (Einzelaufnahmen)
• C = Continuous (Serienaufnahmen)

Serienbild-Aufnahmefrequenz

Es stehen Frequenzen von 3 B/s (Langsam) oder 5 B/s (Schnell) zur Verfügung:

Im Menü Serienaufnahmen und im Untermenü die gewünschte Einstellung wählen

- Bei eingeschalteter Kamera erscheint das Monitorbild.

Hinweise:

• Serienaufnahmen sind nicht mit Blitzeinsatz möglich. Ist eine Blitzfunktion dennoch aktiviert, wird nur eine Aufnahme erstellt.
• Wenn der Hauptschalter auf C steht und gleichzeitig der Selbstauslöser eingesetzt wird, erfolgt nur eine einzige Aufnahme.
• Die maximale Bildfrequenz von 5 B/s wird nur mit Verschlusszeiten von 160 s und kürzer erreicht (1/4s bei 3 B/s).
• Nach einer Serie von maximal sieben Aufnahmen verlangsamt sich die Aufnahmefrequenz etwas. Dies liegt an der erforderlichen Zeit für die Übertragung der Daten vom Zwischenspeicher auf die Karte.
• Unabhängig davon, wie viele Aufnahmen in einer Serie erfolgt sind, wird bei der Wiedergabe zunächst immer die letzte Aufnahme gezeigt. Die anderen Aufnahmen der Serie können durch Drücken der rechten bzw. linken Seite der Kreuztasten angewählt werden.

AUSLÖSER

Der Auslöser arbeitet zweistufig. Durch leichtes Drücken (Druck-punktnahme) wird sowohl der Autofokus (sofern eingestellt) als auch die Belichtungsmessung und -steuerung aktiviert und die jeweiligen Einstellungen/Werte gespeichert. Wenn sich die Kamera zuvor im Stand-by-Betrieb befand, wird sie dadurch wieder aktiviert, und das Monitorbild erscheint wieder.

Achten Sie vor dem vollständigen Durchdrücken des Auslösers darauf, dass Entfernungseinstellung/Autofokus (sofern eingeschaltet) und Belichtungsmessung erfolgt sind (Einzelheiten zu Belichtungseinstellung, AF und den entsprechenden Anzeigen im Monitor siehe jeweils auf S. 42, 38 bzw. 78).

Wird der Auslöser ganz durchgedrückt, erfolgt die Aufnahme.

Hinweise:

• Über das Menüsystem können Tastenquittierungs-(Rückmelde-)Töne und Verschlussgeräusche ausgewählt bzw. eingestellt und in ihrer Lautstärke verändert werden.
• Der Auslöser sollte zur Vermeidung von Verwacklung weich und nicht ruckartig gedrückt werden.

MENÜSTEUERUNG

Das Navigieren im Menü erfolgt mit der MENU/SET-Taste und den Kreuztasten. Alternativ zu den Kreuztasten kann auch die Einstellwippe eingesetzt werden.

MENÜAUFRUFEN:

MENU/SET-Taste drücken

- Die Menüliste erscheint. Der aktive Menüpunkt ist rot unterstrichen, seine Schriftzeichen sind weiß. Rechts wird die jeweilig aktuelle Einstellung angezeigt. Das weiß ausgefüllte Feld in der Laufl eiste am linken Rand zeigt an, auf welcher der fünf Seiten der Menüliste Sie sich befin den.

Menu JPEG-Aufübung 16 M DataFormat JPG Superfeln Video-Format 1080P Autom. ISO-Einst Belichtungemassung Mehrfeld Serienaufnahmen Schnell AF-Hilfslicht An MF-Lupe An

BLÄTTERN IN DER MENÜLISTE:

obere / untere Seite der Kreuztasten oder Einstellwippe drücken

PLAY DELETE /FCCUS WB ISO MENU /SET Menu JPEG-Aufloösung 16 M DateFormat JPG Superfein Video-Format 1080P Autom. ISO-Einst. Belichtungsmessung Mehrfeld Serienaufnahmen Schnell AF-Hilfslicht An MF-Lupe An

AUFRUFEN EINES MENÜPUNKT-UNTERMENÜS:

Rechte Kreuztaste drücken

- Die Untermenü-Liste erscheint. Der aktive Unterpunkt ist rot unterstrichen, seine Schriftzeichen sind weiß.

PLAY DELETE /FCCUS WB ISO MENU /SET JPG Superfan JPEG Fain DNG + JPG Superf. DNG + JPG Fain Compression EV-1~ INFO UW

Wahl einer Einstellung/eines Wertes in einem Untermenü:

Obere / untere Seite der Kreuztasten oder Einstellwippe drücken

• Der jeweils aktive Unterpunkt wechselt.

COMPRESSION PLAY DELETE /FOCUS WB ISO MENU /SET JPG Superfein JPEG Fain DNG + JPG Superf. DNG + JPG Fain

Bestätigen einer Einstellung:

MENU/SET oder INFO-Taste drücken

• Die Menüliste erscheint wieder, die bestätigte (neue) Einstellung wird rechts in der aktiven Menüpunkt-Zeile angezeigt.

Menu PLAY DELETE /FOCUS WB ISO MF-Lupe JPEG-Auflossung 16 M DataFormat DNG + JPG Superf. Video-Format 1080P Autom. ISO-Einst. Belichtungsmessung Mehrfeld Seriensaufnahmen Schnell AF-Hilfslicht An MF-Lupe An

Verlassen eines Untermenüs ohne Bestätigung einer Einstellung:

Linke Kreuztaste oder den Auslöser drücken

Mit den Kreuztasten:

• Die Menüliste erscheint wieder, die beibehaltene (frühere) Einstellung wird rechts in der aktiven Menüpunkt-Zeile angezeigt.

Menu JPEG-Auflossung 16 M DataFormat JPG Superfein Video-Format 1080P Autom. ISO-Einst. Belichtungemessung Mehrfeld Serienaufnahmen Schnell AF-Hilfslicht An MF-Lupe An

Mit dem Auslöser:

• Das Monitorbild des Aufnahme-Betriebs erscheint.

Verlassen des Menüs:

MENU/SET-Taste erneut drücken

• Das Monitorbild des Aufnahme-Betriebs erscheint.

Oder

Auslöser drücken

• Das Monitorbild des Aufnahme-Betriebs erscheint.

Oder

PLAY-Taste drücken

• Das Monitorbild des Wiedergabebetriebs erscheint.

Hinweise:

• Das Menü wird üblicherweise an der Position des zuletzt eingestellten Punktes geöffnet.
• Zu einigen Menüpunkten gibt es Einstellungen in Untermenüs einer zweiten Ebene. Einstellungen in diesen Untermenüs werden genau wie oben beschrieben aufgerufen und vorgenommen.

- Eine Reihe weiterer Funktionen wird ebenfalls auf die grundsätzlich gleiche Weise gesteuert, nachdem sie durch Drücken der entsprechenden Tasten bzw. der entsprechenden Seiten der Kreuztasten aufgerufen worden sind:

• ISO für Empfindlichkeit
• WB für Weißabgleich
• DELETE/FOCUS zum Löschen von Bilddateien/Wählen der Entfernungseinstell-Messmethode (nur im Wiedergabe- bzw. Aufnahme-Betrieb)

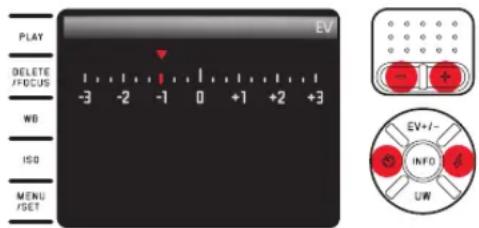

• EV+/- (obere Seite der Kreuztasten) für Einstellungen von Belichtungskorrekturen, Belichtungsreihen und Blitz-Belichtungskorrekturen
• ♣ (rechte Seite der Kreuztasten) zur Wahl der Blitz-Betriebsarten
• ⚙ (linke Seite der Kreuztasten) zum Einschalten des Selbstauslösers und zur Wahl der Vorlaufzeit

Anders als bei den Menüfunktionen können Sie Ihre Einstellungen bei diesen Funktionen auch mit dem Auslöser bestätigen (durch Drücken bis zum ersten Druckpunkt). Einzelheiten dazu finden Sie in den jeweiligen Abschnitten.

KAMERA-GRUNDEINSTELLUNGEN

MENÜSPRACHE

Im Menü Language und im Untermenü gewünschte Einstellung wählen

DATUM/UHRZEIT

1. Im Menü Datum / Uhrzeit wählen
2. Im ersten Untermenü Datum oder Uhrzeit wählen
3. In den jeweiligen Untermenüs der zweiten Ebene Einstellen oder Reihenfolge (bei Datum) bzw. Einstellen oder Darstellung (bei Uhrzeit) wählen
4. In den jeweiligen Untermenüs der dritten Ebene gewünschte Einstellungen vornehmen

In den Einstellen-Untermenüs:

Mit oberer / unterer Seite der Kreuztasten oder der Einstellwippe die Zahlen und den Monat ändern, mit linker / rechter Seite der Kreuztasten zwischen den Gruppen wechseln

Hinweis:

Selbst wenn kein Akku eingesetzt ist bzw. wenn er leer ist, bleiben die Datums- und Uhrzeit-Einstellungen durch einen eingebauten Puffer-Akku für etwa zwei Tage erhalten. Danach müssen sie allerdings wieder neu eingestellt werden.

AUTOMATISCHE ABSCHALTUNG DER KAMERA

Im Menü Autom. Abschaltung und im Untermenü gewünschte Einstellung wählen

Wenn diese Funktion aktiviert ist, schaltet sie die Kamera nach der gewählten Zeit in den energiesparenden Stand-by-Betrieb.

Hinweis:

Auch wenn sich die Kamera im Stand-by-Betrieb befindet, kann sie jederzeit durch Drücken des Auslösers oder durch Aus- und erneutes Einschalten mit dem Hauptschalter wieder aktiviert werden.

TASTENTÖNE UND VERSCHLUSSGERÄUSCHE

Mit der Leica X-U können Sie entscheiden, ob Ihre Einstellungen und einige Funktionsabläufe durch akustische Signale – es sind zwei Lautstärken wählbar – quittiert werden sollen oder ob der Betrieb der Kamera und das Fotografieren selbst weitgehend geräuschlos sein sollen.

Für Verschlussgeräusche:

Im Menü Verschluss-Lautstärke und im Untermenü gewünschte Einstellung wählen

Für Tastentöne und zur Anzeige der Speicherkarten-Kapazitätsgrenze:

Im Menü Piepton und im Untermenü in den drei Unterpunkten gewünschte Einstellungen wählen

MONITOREINSTELLUNGEN

Umschalten der Anzeigen

Mit der INFO-Taste die unterschiedlichen Anzeigen wählen (s. dazu auch S. 78)

Die verschiedenen Varianten sind in einer Endlos-Schleife geschaltet und daher durch ein- oder mehrmaliges Drücken der Taste anwählbar:

Im Aufnahme-Betrieb

a. Nur Belichtungs-Grundeinstellungen sowie AF- und Belichtungs-Messbereiche
b. mit Gitternetz plus Histogramm, sofern eingestellt
c. mit Zusatz-Anzeigen plus Histogramm, sofern eingestellt

Im Wiedergabebetrieb

a. Nur Belichtungs-Grundeinstellungen
b. Mit Zusatzinformationen

Helligkeits- und Farbwiedergabe

Für optimale Erkennbarkeit sowie zur Anpassung an unterschiedliche Lichtverhältnisse können Helligkeit und Farbwiedergabe des Monitors verändert werden.

Helligkeits-Einstellungen:

Im Menü Monitor-Helligkeit und im Untermenü gewünschte Einstellung wählen

Farb-Einstellungen:

1. Im Menü Monitor Farbeinstellung wählen

- Ein Bild mit einem Fadenkreuz erscheint. Die Enden des Kreuzes weisen farbige Markierungen für die möglichen Einstellungen auf – gelb, grün, blau und magenta.

1. Den anfänglich in der Mitte liegenden Cursor mit den Kreuztasten an die gewünschte Stelle bewegen
2. Die Farbwiedergabe des Monitor-/Sucherbildes ändert sich entsprechend Ihrer Einstellung.

Automatische Abschaltung des Monitors

Wenn diese Funktion aktiviert ist, schaltet sie den Monitor nach einer gewählten Zeit aus. Das spart nicht nur Strom, sondern stellt auch sicher, dass die Kamera nach erneuter Aktivierung wieder schneller einsatzbereit ist.

Im Menü LCD Auto-Aussch. und im Untermenü gewünschte Einstellung wählen

AUFNAHME-GRUNDEINSTELLUNGEN

DATEIFORMAT / KOMPRESSIONSRATE

Zwei verschiedene JPEG-Kompressionsraten stehen zur Verfügung: JPG Fein und JPG Super Fein. Beide können mit gleichzeitiger Aufzeichnung im Format DNG (Aufnahme-Rohdatenformat) kombiniert werden.

Im Menü Dateiformat und im Untermenü gewünschte Einstellung wählen

Hinweis:

Die angegebene verbleibende Anzahl an Aufnahmen oder die Aufnahmezeit sind nur ein Näherungswert, da die Dateigröße für komprimierte Bilder je nach fotografiertem Gegenstand stark schwanken kann.

JPEG-AUFLÖSUNG

Wenn eines der JPG-Formate gewählt wird, können Bilder mit fünf verschiedenen Auflösungen (Anzahl an Pixeln) aufgenommen werden. Dies erlaubt eine genaue Abstimmung auf den vorgesehenen Verwendungszweck bzw. auf die Nutzung der vorhandenen Speicherkarten-Kapazität.

Im Menü JPEG-Auflösung und im Untermenü gewünschten Wert wählen

Hinweis:

Die Rohdaten-Speicherung (DNG-Format) erfolgt unabhängig von den Einstellungen für JPEG-Bilder immer mit höchster Auflösung.

WEISSABGLEICH

In der digitalen Fotografie sorgt der Weißabgleich für eine neutrale, naturgetreue Farbwiedergabe bei jedem Licht. Er beruht darauf, dass die Kamera vorab darauf abgestimmt wird, welche Farbe als Weiß wiedergegeben werden soll.

Sie können zwischen mehreren Voreinstellungen, automatischem Weißabgleich, zwei festen manuellen Einstellungen sowie direkter Einstellung der Farbtemperatur wählen.

Darüber hinaus haben Sie die Möglichkeit zur exakten Feinabstimmung aller Einstellungen auf die jeweiligen Aufnahme-Bedingungen und/oder Ihre eigenen Vorstellungen.

Hinweis:

Wenn die Unterwasser-Betriebsart eingeschaltet ist, steht diese Einstellung nicht zur Verfügung.

Feste Voreinstellungen:

1. WB-Taste drücken
2. Mit oberer / unterer Seite der Kreuztasten oder der Einstellwippe gewünschte Einstellung wählen
3. Mit MENU/SET- oder INFO- Taste Einstellung speichern

Es stehen zur Verfügung

Seite 1:

1. Automatisch
2. (für Glühlampen-Beleuchtung)
3. ✿ (für Außenaufnahmen bei Sonnenschein)
4. (für Beleuchtung mit elektronischem Blitz)

Seite 2:

1. 📊 (für Außenaufnahmen bei bewölktem Himmel)
2. (für Außenaufnahmen mit dem Hauptmotiv im Schatten)
3. (Speicherplatz für eigene Messergebnisse)
4. (Speicherplatz für eigene Messergebnisse)

Seite 3:

1. Farbtemperatur (Speicherplatz für fest eingestellten Wert)
2. SET (Mür die gezielte Messung und Speicherung)
3. SET für die gezielte Messung und Speicherung)
4. EinstellungFarbtemp.

(für die manuelle Eingabe einer Farbtemperatur)

Manuelle Einstellung durch Messung:

1. WB-Taste drücken
2. SET M1 oder SET M2 wählen
3. Rechte Kreuztaste drücken

- In der Mitte des Monitorbildes erscheint ein gelber Rahmen und darunter eine Anweisung.

PLAY DELETE /FCCUS ISO MENU /SET DRucken Sie die MENU/SET-Taste

1. Mit dem Rahmen einen einheitlich weißen oder grauen Gegenstand anvisieren, der den Rahmen vollständig ausfüllt
2. Mit MENU/SET-Taste Messung und Speicherung durchführen. Die Einstellungen können anschließend mit änder wieder aufgerufen werden.

Direkte Einstellung der Farbtemperatur:

1. WB-Taste drücken
2. Einstellung Farbtemp. wählen
3. Mit linker / rechter Seite der Kreuztasten gewünschte Einstellung wählen
4. Mit MENU/SET- oder INFO - Taste Einstellung speichern Die Einstellung kann anschließend mit Farbtemperatur wieder aufgerufen werden.

Feinabstimmen der Weißabgleich-Einstellungen

Bei allen Einstellungen steht eine manuelle Feineinstellung zur Verfügung:

1. WB-Taste drücken
2. Rechte Kreuztaste drücken

- Ein Bild mit einem Fadenkreuz erscheint. Die Enden des Kreuzes weisen farbige Markierungen für die möglichen Einstellungen auf – gelb, grün, blau und magenta.

PLAY DELETE /FCCUS ISO MENU /SET Weißatgl-Fenl EV-1- INF3 UW

1. Mit den Kreuztasten den anfänglich in der Mitte liegenden Cursor in die Position bewegen, die die gewünschte Farbwiedergabe im Monitorbild ergibt, d.h. in Richtung der entsprechenden farbigen Quadrate an den Rändern
2. Die Farbwiedergabe des Monitorbildes ändert sich entsprechend Ihrer Einstellung.
3. Mit MENU/SET- oder INFO- Taste Einstellung speichern

ISO-EMPFINDLICHKEIT

Die ISO-Einstellung legt die möglichen Kombinationen von Verschlusszeit und Blende bei einer bestimmten Helligkeit fest. Höhere Empfindlichkeiten erlauben kürzere Verschlusszeiten und/oder kleinere Blenden (zum „Einfrieren“ schneller Bewegungen bzw. zur Vergrößerung der Schärfentiefe), wobei dies jedoch ein höheres Bildrauschen zur Folge haben kann.

ISO-Taste drücken und in der Liste (zwei Seiten) gewünschte Einstellung wählen (d.h. AUTO ISO für die automatische Einstellung oder eine der acht Festeinstellungen) Innerhalb der Variante AUTO ISO ist es möglich, den zu nutzenden Empfindlichkeitsbereich zu begrenzen (um z. B. das Bildrauschen zu kontrollieren), außerdem kann die längste zu nutzende Verschlusszeit festgelegt werden (um z.B. verwackelte Aufnahmen bewegter Motive zu vermeiden):

1. ImMenü Autom. ISO-Einst. wählen
2. Im ersten Untermenü- längste Bel.-Zeit bzw. Max ISO wählen
3. In den jeweiligen Untermenüs der zweiten Ebene gewünschte Werte wählen

BILDEIGENSCHAFTEN

Hinweis:

Die in den folgenden zwei Abschnitten beschriebenen Funktionen und Einstellungen betreffen ausschließlich Aufnahmen mit einem der beiden JPEG-Formate. Ist das DNG-Dateiformat vorgegeben, haben diese Einstellungen keine Auswirkungen, da die Bilddaten in diesem Fall grundsätzlich in der ursprünglichen Form gespeichert werden.

Kontrast, Schärfe, Farbsättigung

Einer der vielen Vorteile der digitalen Fotografie liegt in der sehr einfachen Veränderung wesentlicher, d. h. den Charakter entscheidend bestimmender Bildeigenschaften. Bei der Leica X-U können Sie drei der wesentlichsten Bildeigenschaften bereits vor den Aufnahmen beeinflussen:

• Der Kontrast, d. h. der Unterschied zwischen hellen und dunklen Partien, bestimmt, ob ein Bild eher „flau“ oder „brillant“ wirkt. Infolgedessen kann der Kontrast durch Vergrößern oder Verkleinern dieses Unterschiedes beeinflusst werden.
• Die scharfe Abbildung durch die korrekte Entfernungseinstellung – zumindest des Hauptmotivs – ist eine Voraussetzung für eine gelungene Aufnahme. Der Schärfe-Eindruck eines Bildes wiederum wird stark von der Kantenschärfe bestimmt, d. h. davon, wie klein der Hell-dunkel-Übergangsbereich an Kanten im Bild ist. Durch Vergrößern oder Verkleinern solcher Bereiche kann also auch der Schärfe-Eindruck verändert werden.

- Die Farbsättigung bestimmt, ob die Farben im Bild eher „blass“ und pastellartig oder „knallig“ und bunt erscheinen.

Bei allen drei Bildeigenschaften können Sie – unabhängig voneinander – zwischen fünf Stufen wählen:

Im Menü Schärfe bzw. Sättigung bzw. Kontrast und in den jeweiligen Untermenüs gewünschte Einstellungen wählen

Farbwiedergabe

Zusätzlich zu den Einstellungen für Schärfe, Sättigung und Kontrast können Sie auch die Grundvarianten der Farbwiedergabe bestimmen: Im Menü FILMMODUS und im Untermenü gewünschte Einstellung wählen

Sie können wählen zwischen Standard, Lebendig – für hochgesättigte Farben – und Natürlich – für etwas schwächer gesättigte Farben und etwas weicheren Kontrast –, hinzu kommen zwei Schwarz-Weiß-Einstellungen S/W Natürlich (natürlich) und B/W Hoh. Kontr. (kontrastreich).

Hinweis:

Die Einstellungen bei Filmmodus können mit den im vorhergehenden Abschnitt beschriebenen Varianten für Bildeigenschaften noch weiter abgestimmt werden.

In diesen Fällen sind die Farbwiedergabe-Varianten durch ein zusätzliches Sternchen, z.B. Standard*, gekennzeichnet.

AUFNAHME-BETRIEB

ENTFERNUNGSEINSTELLUNG

Mit der Leica X-U kann die Entfernungseinstellung sowohl automatisch als auch manuell erfolgen. Beide Betriebsarten decken den Entfernungsbereich von 20 cm bis unendlich ab.

AUTOMATISCHE ENTFERNUNGSEINSTELLUNG / AUTOFOKUS

1. Entfernungs-Einstellring über den leichten Widerstand hinaus – in die AF-Position drehen
2. Auslöser bis zum ersten Druckpunkt drücken, um die Schärfe und damit auch die Entfernung automatisch zu ermitteln, einzustellen und zu speichern
3. Eine erfolgreiche und gespeicherte AF-Einstellung wird wie folgt angezeigt:
4. Die Farbe des Rechtecks wechselt zu grün
5. Mit der 11-Feld-Messung erscheinen bis zu 9 grüne Rechtecke
6. Ein akustisches Signal wird erzeugt (sofern gewählt).

Hinweise:

• Die Speicherung erfolgt gemeinsam mit der Belichtungseinstellung.
- In bestimmten Situationen kann das AF-System die Entfernung nicht korrekt einstellen, z. B.:
- Die Entfernung zum anvisierten Motiv liegt außerhalb des verfügbaren Bereichs, und/oder
- das Motiv ist nicht ausreichend beleuchtet (s. den nächsten Abschnitt).

Solche Situationen und Motive werden angezeigt:

• durch Wechsel der Farbe des Rechtecks zu rot
• mit der 11-Feld-Messung durch Wechsel der Anzeige zu einem einzigen roten Rechteck

Wichtig:

Der Auslöser ist nicht gesperrt, unabhängig davon, ob die Entfernungseinstellung für das jeweilige Motiv korrekt ist oder nicht.

AF-HILFSLICHT

Das eingebaute AF-Hilfslicht erweitert den Betriebsbereich des AF-Systems auch auf schlechte Lichtverhältnisse. Wenn die Funktion aktiviert ist, leuchtet dieses Licht unter solchen Bedingungen auf, sobald der Auslöser gedrückt wird.

Im Menü AF-Hilfslicht und im Untermenü gewünschte Einstellung wählen

Hinweis:

Das AF-Hilfslicht leuchtet einen Bereich von etwa 4m aus. Daher ist der AF-Betrieb bei schlechten Lichtverhältnissen in Entfernungen jenseits dieser Grenze nicht möglich.

AUTOFOKUS-MESSMETHODEN

Zur optimalen Anpassung des AF-Systems an unterschiedliche Motive, Situationen und Ihre Vorstellungen zur Bildgestaltung können Sie mit der Leica X-U zwischen vier AF-Messmethoden wählen:

1. DELETE/FOCUS-Taste drücken und im Untermenü gewünschte Einstellung wählen
2. Mit MENU/SET- oder INFO- Taste Einstellung speichern

Spot-/1-Feld-Messung

Beide Messmethoden erfassen ausschließlich die Motivteile in der Mitte des Monitorbildes.

Die jeweiligen Felder sind durch einen kleinen AF-Rahmen gekenn-zeichnet.

Dank des besonders kleinen Messbereichs der Spotmessung kann sie auf sehr kleine Motivdetails konzentriert werden. Für Porträtaufnahmen empfiehlt es sich normalerweise, dass die Augen vollkommen scharf wiedergegeben werden.

Der etwas größere Messbereich der 1-Feld-Messung ist beim Anvisieren weniger kritisch, damit einfacher zu handhaben und erlaubt dennoch eine selektive Messung.

Bei beiden Messmethoden können Sie den AF-Rahmen an eine beliebige Stelle des Monitorbildes verschieben, z.B. für eine einfachere Anwendung bei außermittigen Motiven:

1. DELETE/FOCUS-Taste ≥1s drücken
2. Alle Anzeigen bis auf den AF-Rahmen erlöschen. Rote Dreiecke an allen Seiten des Rahmens zeigen die möglichen Bewegungsrichtungen an.
3. Mit den Kreuztasten AF-Rahmen in die gewünschte Position verschieben
4. Zur Anzeige der Verschiebe-Grenzen erlöschen die jeweiligen Dreiecke in der Nähe der Ränder.

Sie können den Rahmen jederzeit wieder in die mittlere Position zurückstellen:

INFO -Taste drücken

11-FELD-MESSUNG

Diese Messmethode erfasst das Motiv in insgesamt 11 durch AF-Rahmen gekennzeichneten Feldern. Die Scharfeinstellung erfolgt automatisch auf die in der geringsten Entfernung erfassten Motivteile und bietet so eine maximale Sicherheit für Schnappschüsse. Im Normalfall werden 9 der 11 Felder genutzt, die so angeordnet sind, dass sie einen Großteil der Bildmitte abdecken.

PLAY DELETE /FCCUS WB ISO MENU /SET EV=1- INFO UW

Auf Wunsch können Sie die Messung auf eine beliebige Seite des Bildes konzentrieren, indem Sie Gruppen entweder aus den drei oberen oder unteren oder den vier linken oder rechten AF-Feldern auswählen:

1. DELETE/FOCUS-Taste ≥1s drücken

- Alle Anzeigen bis auf die 11 AF-Rahmen erlöschen. Anfangs haben nur die 9 Rahmen der Mittelgruppe rote Umrisse. Rote Dreiecke an allen Seiten zeigen die möglichen Einstellungen an.

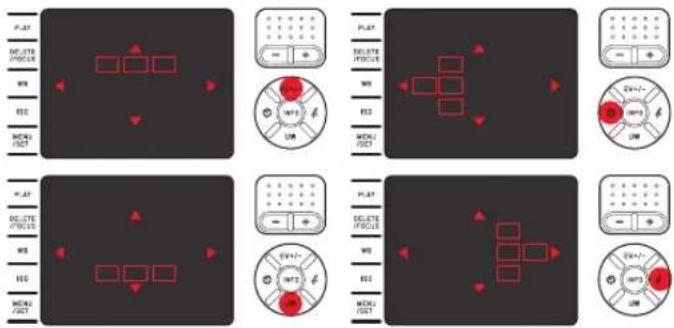

2. Mit den Kreuztasten gewünschte Rahmengruppe wählen

• Die jeweiligen Wahlmöglichkeiten werden durch die Dreiecke angezeigt.

PLOT DELETE PROCLE INT INT1 INT2 INT3 INT4 INT5 INT6 INT7 INT8 INT9 INT10 INT11 INT12 INT13 INT14 INT15 INT16 INT17 INT18 INT19 INT20 INT21 INT22 INT23 INT24 INT25 INT26 INT27 INT28 INT29 INT30 INT31 INT32 INT33 INT34 INT35 INT36 INT37 INT38 INT39 INT40 INT41 INT42 INT43 INT44 INT45 INT46 INT47 INT48 INT49 INT50 INT51 INT52 INT53 INT54 INT55 INT56 INT57 INT58 INT59 INT60

Um zum normalen Monitorbild zurückzukehren:

Entweder Auslöser oder DELETE/FOCUS-Taste drücken

Gesichtserkennung

In dieser Betriebsart erkennt die Leica X-U selbständig Gesichter im Bild und stellt auf die jeweils in der geringsten Entfernung erfassten scharf. Wenn keine Gesichter erkannt werden, wird die 11-Feld-Messung verwendet.

MANUELLE ENTFERNUNGSEINSTELLUNG

Bei bestimmten Motiven und Situationen kann es vorteilhaft sein, die Entfernungseinstellung selber vorzunehmen, anstatt mit Autofokus zu arbeiten. Beispielsweise, wenn die gleiche Einstellung für mehrere Aufnahmen gebraucht wird und der Einsatz der Messwertspeicherung aufwändiger wäre oder wenn bei Landschaftsaufnahmen die Einstel-lung auf Unendlich beibehalten werden soll.

Entfernungsring am Objektiv drehen

Aus der AF-Position heraus muss dazu zunächst ein leichter Widerstand überwunden werden.

Die optimale Einstellung ist erreicht, wenn das Monitorbild das wesentliche Teil / die wesentlichen Teile Ihres Motivs in der gewünschten Schärfe wiedergibt.

Hilfsfunktion für manuelle Entfernungseinstellung

Zur Erleichterung der Einstellung bzw. zur Erhöhung der Einstell-Genauigkeit steht Ihnen mit der Leica X-U ein Hilfsmittel zur Verfügung - die vergrößerte Anzeige eines mittleren Ausschnitts. Hintergrund: Je größer Einzelheiten des Motivs im Monitor abgebildet werden, desto besser kann ihre Schärfe beurteilt werden und umso genauer kann die Entfernung eingestellt werden. Diese „Lupenfunktion“ vergrößert einen mittleren Ausschnitt des Monitorbildes:

1. ImMenü MF-Lupe und im Untermenü gewünschte Einstellung wählen
2. Bildausschnittbestimmen
3. Entfernungs-Einstellring des Objektivs so drehen, dass die gewünschten Motivteile optimal scharf sind

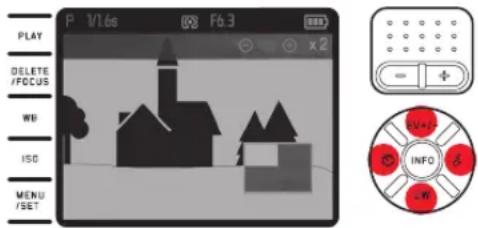

4. Wenn die Funktion aktiviert ist, erscheint ein ca. 6fach vergrößerter Ausschnitt des Bildes über der Skala. Er erlischt ca. 5s nach der letzten Entfernungseinstellung.

Den Ausschnitt können Sie mit den Kreuztasten an eine beliebige Stelle im Monitorbild verschieben, z.B. für außermittig angeordnete Motive oder damit andere Teile des Bildes weiterhin sichtbar bleiben.

Hinweis:

Sie können sich den vergrößerten Ausschnitt jederzeit auch durch Drücken der DELETE/FOCUS-Taste anzeigen lassen, z. B. um die Einstellung nochmals zu prüfen und damit jede Gefahr einer versehentlichen Änderung auszuschließen.

BELICHTUNGSMESSUNG UND - STEUERUNG

Belichtungs-Messmethoden

Zur Anpassung an die herrschenden Lichtverhältnisse, die Situation bzw. Ihre Arbeitsweise und Ihre gestalterischen Vorstellungen stehen Ihnen mit der Leica X-U drei Belichtungs-Messmethoden zur Verfügung:

Im Menü Belichtungsmessung und im Untermenü gewünschte Einstellung wählen

Mehrfeld-Messung -

Bei dieser Messmethode analysiert die Kamera selbsttätig die Helligkeitsunterschiede im Motiv und schließt aus dem Vergleich mit einprogrammierten Helligkeits-Verteilungsmustern auf die vermutliche Lage des Hauptmotivs und die entsprechende beste Belichtung. Diese Methode eignet sich infolgedessen besonders für spontanes, unkompliziertes und trotzdem sicheres Fotografieren auch unter schwierigen Bedingungen und somit für die Anwendung in Verbindung mit der Programmautomatik.

Mittenbetonte Messung - 📄

Diese Messmethode gewichtet die Mitte des Bildfeldes am stärksten, erfasst aber auch alle anderen Bereiche.

Sie erlaubt – insbesondere in Verbindung mit der Messwert-Speicherung – gezieltes Abstimmen der Belichtung auf bestimmte Motivteile bei gleichzeitiger Berücksichtigung des gesamten Bildfeldes.

Spotmessung -

Diese Messmethode ist ausschließlich auf einen kleinen Bereich in der Bildmitte konzentriert. Sie erlaubt genaues Ausmessen kleiner und kleinster Details für eine präzise Belichtung – vorzugsweise in Verbindung mit manueller Einstellung.

Bei Gegenlicht-Aufnahmen beispielsweise muss meistens verhindert werden, dass das hellere Umfeld zu einer Unterbelichtung des Hauptmotivs führt. Mit dem sehr viel kleineren Messfeld der Spotmessung lassen sich auch solche Motivdetails gezielt bewerten.

Histogramm

Das Histogramm stellt die Helligkeitsverteilung in der Aufnahme dar. Dabei entspricht die waagerechte Achse den Tonwerten von Schwarz (links) über Grau bis zu Weiß (rechts). Die senkrechte Achse entspricht der Anzahl der Pixel in der jeweiligen Helligkeit.

P 1/500s 80 F9.0 PLAY AF WB AWB DELETE /FOCUS WB ISO MENU /SET 333

Diese Darstellungsform erlaubt – neben dem Bildeindruck selbst – eine zusätzliche, schnelle und einfache Beurteilung der Belichtungs-einstellung.

Das Histogramm steht sowohl im Aufnahme- als auch im Wiedergabebetrieb zur Verfügung.

Für den Aufnahme-Betrieb:

Im Menü Aufnahme-Histogramm und im Untermenü gewünschte Einstellung wählen

Hinweis:

Bei einer Aufnahme mit Blitz kann das Histogramm die endgültige Belichtung nicht darstellen, da der Blitz nach der Anzeige gezündet wird.

Für den normalen Wiedergabebetrieb (PLAY):

Im Menü Wiederg.-Histogramm und im Untermenü gewünschte Einstellung wählen

Wählen Sie eine Variante mit Clipping-Funktion, wenn zu helle Teile der Aufnahmen gekennzeichnet werden sollen.

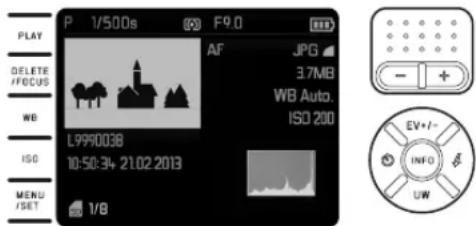

P 1/500s (F) F9.0 PLAY DELETE /FOCUS WB ISO MENU /SET L:999038 10:50:34 21:02.2013 1/8 AF JPG 3.7MB WB Auto. ISO 200 EV+/- INFO UW

Hinweise:

• Im Aufnahme-Betrieb ist das Histogramm als „Tendenz-Anzeige“ zu verstehen und nicht als Wiedergabe der genauen Pixelzahlen.
• Das Histogramm steht bei gleichzeitiger Wiedergabe von mehreren verkleinerten bzw. von vergrößerten Aufnahmen nicht zur Verfügung.
• Das Histogramm kann bei der Wiedergabe eines Bildes geringfügig von dem bei der Aufnahme abweichen.

BELICHTUNGSSTEUERUNG

Zur optimalen Anpassung an das jeweilige Motiv oder Ihre bevorzugte Arbeitsweise bietet Ihnen die Leica X-U vier Belichtungs-Betriebsarten.

Sowohl die Wahl dieser vier Betriebsarten als auch die manuelle Einstellung von Verschlusszeit und Blende erfolgt mit den entsprechenden Einstellrädern. Beide haben manuelle Einstellbereiche mit Rastpositionen – das Verschlusszeitenrad in ganzen Schritten, das Blenden-Einstellrad in ½-Schritten, und beide haben eine A-Position für den automatischen Betrieb.

Einstellen von Verschlusszeiten von 1s und länger:

1. Verschlusszeitenradauf 1+-Position stellen

• Als Hinweis erscheint

1. Gewünschte Verschlusszeit mit Einstellwippe einstellen

Hinweise:

- Je nach den herrschenden Lichtverhältnissen kann die Helligkeit des Monitorbildes von dem der tatsächlichen Aufnahmen abweichen. Insbesondere bei Langzeit-Belichtungen von dunklen Motiven erscheint das Monitorbild deutlich dunkler als die – korrekt belichtete – Aufnahme.

- Für die höchstmögliche Bildqualität verändert die Kamera selbstständig die eingestellten, bzw. von der Automatik vorgegebenen Verschlusszeiten-/Blenden-/ und ISO-Werte. Dies dient insbesondere einer möglichst geringen Abdunkelung der Bildecken, wie sie sonst durch die Kombinationen einer Verschlusszeit von 12000 s mit kleineren Blendenwerten als 3,5 auftreten könnte. Sollte die Belichtungsmessung eine solche Einstellungen ergeben, reagiert die Kamera darauf wie folgt:

• Programmautomatik P, Die Korrektur erfolgt durch einen automatischen Shift.
• Zeitautomatik A, Blendenautomatik T, manuelle Einstellung Mo: Die Korrektur erfolgt durch automatisches Einstellen von maximal 11000 s (bei T und M unabhängig von der manuell eingestellten Verschlusszeit.

Grundsätzlich gilt:

• Die Verschlusszeit/2000s kommt nur mit Blendenwerten zwischen Offenblende (= 1,7) und 3,5 zur Anwendung
• Ggf. erfolgt zusätzlich eine Verringerung des ISO-Wertes.

Die korrigierten Werte werden bei normaler Wiedergabe angezeigt, nicht jedoch während der Aufnahme und bei automatischer Wiedergabe. Die EXIF-Daten enthalten ebenfalls die tatsächlich verwendeten Werte.

- Im Sinne der Bildqualität erfolgt auch im Nahbereich, d.h. bei Motiventfernungen zwischen 0,2 - 1,2m eine automatische Korrektur der Blenden-Einstellung zwischen 2,8 und 1,7.

PROGRAMMAUTOMATIK - P

Für schnelles, vollautomatisches Fotografieren. Die Belichtung wird durch automatische Einstellung von Verschlusszeit und Blende gesteuert.

Erstellen einer Aufnahme

1. Blenden- und Zeit-Einstellräder in ihre A-Positionen drehen

2. Auslöser bis zum Druckpunkt drücken

- Verschlusszeit und Blende werden weiß angezeigt. Zusätzlich erscheint der Hinweis auf die Programm-Shift-Funktion 📊. Ergibt selbst die vollständig geöffnete bzw. geschlossene Blende in Verbindung mit der längsten bzw. kürzesten Verschlusszeit eine Unter- bzw. Überbelichtung, werden beide Werte rot angezeigt. Wenn das automatisch eingestellte Wertepaar für die vorgesehene Bildgestaltung angemessen erscheint:

1. Auslöser für die Aufnahme ganz durchdrücken

Wenn nicht, können Sie das Wertepaar vor dem Auslösen auch verändern:

ÄNDERN DER VORGEGEBENEN VERSCHLUSSZEIT-BLENDEN-KOMBINATIONEN (SHIFT)

Das Verändern der vorgegebenen Werte mit der Shift-Funktion verbindet die Sicherheit und Schnelligkeit der vollautomatischen Belichtungssteuerung mit der Möglichkeit, jederzeit die von der Kamera gewählte Zeit-Blenden-Kombination den eigenen Vorstellungen entsprechend variieren zu können.

Für kürzere Verschlusszeiten, z.B. bei Sportaufnahmen, Einstellwippe nach links (−) drücken, für größere Schärfentiefe, z.B. bei Landschaftsaufnahmen, nach rechts drehen (vorausgesetzt,, Sie akzeptieren die dadurch notwendigen längeren Verschlusszeiten)

- Geshiftete Wertepaare werden durch ein Sternchen neben der Verschlusszeit bzw. dem Blendenwert gekennzeichnet.

Die Gesamtbelichtung, d.h. die Helligkeit des Bildes, bleibt dabei unverändert. Zur Gewährleistung einer korrekten Belichtung ist der Verstell-Bereich begrenzt.

Um eine versehentliche Verwendung zu verhindern, kehren die Werte nach jeder Aufnahme und auch wenn die Belichtungsmessung nach 12s automatisch ausgeschaltet wird, zu den von der Kamera vorgegebenen zurück.

ZEITAUTOMATIK - A

Die Zeitautomatik steuert die Belichtung automatisch entsprechend der manuell vorgewählten Blende. Sie eignet sich daher insbesondere für Aufnahmen, bei denen die Schärfentiefe das entscheidende Bildgestaltungselement ist.

Mit einem entsprechend kleinen Blendenwert können Sie den Bereich der Schärfentiefe verringern, beispielsweise um bei einem Porträt das scharf abgebildete Gesicht vor einem unwichtigen oder störenden Hintergrund „freizustellen“, oder, umgekehrt, mit einem entsprechend größeren Blendenwert den Bereich der Schärfentiefe vergrößern, um bei einer Landschaftsaufnahme alles von Vorder- bis Hintergrund scharf wiederzugeben.

Erstellen einer Aufnahme

1. Verschlusszeiten-Einstellrad in dieA-Position drehen
2. Der eingestellte Blendenwert wird weiß angezeigt.
3. Gewünschten Blendenwert mit zugehörigem Rad einstellen
4. Auslöser bis zum Druckpunkt drücken
5. Die automatisch eingesteuerte Verschlusszeit wird weiß angezeigt. Ergibt selbst die längste bzw. kürzeste Verschlusszeit in Verbindung mit der eingestellten Blende eine Unter- bzw. Überbelichtung, werden beide Werte rot angezeigt.

Wenn die automatisch eingestellte Verschlusszeit für die vorgesehene Bildgestaltung angemessen erscheint:

1. Auslöser für die Aufnahme ganz durchdrücken

BLENDENAUTOMATIK - T

Die Blendenautomatik steuert die Belichtung automatisch entsprechend der manuell vorgewählten Verschlusszeit. Sie eignet sich daher insbesondere für Aufnahmen von bewegten Motiven, bei denen die Schärfe der abgebildeten Bewegung das entscheidende Bildgestaltungselement ist.

Mit einer entsprechend kurzen Verschlusszeit können Sie z. B. unerwünschte Bewegungsunschärfe vermeiden, d.h. Ihr Motiv „einfrieren“, oder, umgekehrt, mit einer entsprechend längeren Verschlusszeit die Dynamik der Bewegung durch gezielte „Wischeffekte“ zum Ausdruck bringen.

Erstellen einer Aufnahme

1. Blenden-Einstellrad in dieA-Position drehen
   • Die eingestellte Verschlusszeit wird weiß angezeigt.
2. Gewünschte Verschlusszeit mit zugehörigem Rad einstellen
3. Auslöser bis zum Druckpunkt drücken
4. Der automatisch eingesteuerte Blendenwert wird weiß angezeigt.
   Ergibt selbst der kleinste bzw. der größte Blendenwert in Verbindung mit der eingestellten Verschlusszeit eine Unter- bzw. Überbelichtung, werden beide Werte rot angezeigt.

Wenn der automatisch eingestellte Blendenwert für die vorgesehene Bildgestaltung angemessen erscheint:

1. Auslöser für die Aufnahme ganz durchdrücken

MANUELLE EINSTELLUNG - M

Wenn Sie z. B. gezielt eine spezielle Bildwirkung erzielen möchten, die nur durch eine ganz bestimmte Belichtung zu erreichen ist, oder bei mehreren Aufnahmen mit unterschiedlichen Ausschnitten eine abso-lut identische Belichtung sicherstellen möchten, bietet sich die manuelle Einstellung von Verschlusszeit und Blende an.

Erstellen einer Aufnahme

1. Gewünschte Verschlusszeit-/Blendenwerte mit zugehörigen Rädern einstellen
2. Auslöser bis zum Druckpunkt drücken
3. Verschlusszeit und Blende werden weiß angezeigt. Zusätzlich erscheint die Skala der Lichtwaage. Sie umfasst einen Bereich von ±3EV (Belichtungswert) in ½EV-Stufen. Einstellungen innerhalb von ±3EV werden durch rote Skalenstriche angezeigt, außerhalb von ±3EV durch rote – bzw. + Marken an den Skalen-Enden.
4. Gegebenenfalls für eine korrekte Belichtung Einstellungen so anpassen, dass die mittlere Marke rot angezeigt wird
   Wenn die eingestellten Werte und/oder die Belichtung für die vorgesehene Bildgestaltung angemessen erscheint:
5. Auslöser für die Aufnahme ganz durchdrücken

MESSWERT-SPEICHERUNG

Aus Gründen der Bildgestaltung kann es vorteilhaft sein, das Haupt-motiv nicht in der Bildmitte anzuordnen.

In solchen Fällen ermöglicht es die Messwert-Speicherung - mit den Belichtungs-Betriebsarten P, T und A sowie den AF-Betriebsarten

1-Feld- und Spotmessung, zunächst das Hauptmotiv anzumessen und die jeweiligen Einstellungen so lange festzuhalten, bis Sie Ihren endgültigen Bildausschnitt bestimmt haben und auslösen möchten.

Erstellen einer Aufnahme mit dieser Funktion

1. Den Teil Ihres Motivs, auf das Schärfe und Belichtung abgestimmt werden sollen, mit dem jeweiligen AF-Rahmen anvisieren
2. Durch Drücken des Auslösers bis zum ersten Druckpunkt Schärfe und Belichtung einstellen und speichern
3. Auslöser weiter halb gedrückt festhalten und durch Schwenken der Kamera endgültigen Bildausschnitt bestimmen
4. Auslöser für die Aufnahme ganz durchdrücken

BELICHTUNGSKORREKTUREN

Manche Motive bestehen überwiegend aus über- bzw. unterdurchschnittlich hellen Flächen, beispielsweise bei großen Schneefl ächen oder, umgekehrt, einer formatfüllenden schwarzen Dampfl okomotive. Mit den Belichtungs-Betriebsarten P, T und A kann es in solchen Fällen zweckmäßiger sein, eine entsprechende Belichtungskorrektur vorzunehmen, statt jedes Mal mit der Messwert-Speicherung zu arbeiten. Gleiches gilt für den Fall, dass Sie für mehrere Aufnahmen jeweils eine identische Belichtung sicherstellen möchten.

1. Obere Kreuztaste EV+/-) einmal drücken

• Die entsprechende Skala erscheint.

1. Gewünschten Korrekturwert mit linker/rechter Seite der Kreuztasten oder der Einstellwippe (-/+) einstellen

Zur Verfügung stehen Werte von +3 bis -3EV in 13 EV-Stufen.

- Der eingestellte Korrekturwert wird auf der Skala rot angezeigt. Während des Einstellens können Sie die Wirkung auf dem entsprechend dunkler oder heller werdenden Monitorbild beobachten.

PLAY DELETE /FOCUS -3 -2 -1 0 +1 +2 +3 WB ISO MENU /SET EV EV+/- INFO UW

1. Einstellung mit MENU/SET-Taste, INFO-Taste oder Auslöser speichern

- Das Belichtungskorrektur-Symbol und der eingestellte Wert erscheinen.

Hinweise:

• Bei Zeit- und Blendenautomatik (A/T) können Belichtungskorrekturen jederzeit direkt, d.h. ohne den „Umweg“ über die Mensteuerung, mit dem Einstellrad eingegeben werden.
• Bei manueller Einstellung der Belichtung ist keine Belichtungskorrektur möglich.
• Mit der oberen Kreuztaste bzw. EV+/-) werden auch die Menüs für Belichtungsreihen und Blitz-Belichtungskorrekturen aufgerufen. Sie sind in einer Endlos-Schleife geschaltet und daher durch wiederholtes Drücken anwählbar.
• Eine eingestellte Korrektur bleibt so lange aktiv, bis sie auf 10 geschaltet wird (s. 2. Schritt ), d. h. auch nach einer beliebigen Anzahl von Aufnahmen und auch nach Ausschalten der Kamera.

AUTOMATISCHE BELICHTUNGSREIHEN

Kontrastreiche Motive, die sowohl sehr helle als auch sehr dunkle Bereiche aufweisen, können – je nach Belichtung – zu sehr unterschiedlichen Bildwirkungen führen.

Mit der automatischen Belichtungsreihe können Sie eine Serie von drei Aufnahmen mit abgestufter Belichtung erstellen. Danach können Sie die am besten gelungene Aufnahme zur weiteren Verwendung auswählen.

1. Obere Kreuztaste bzw. (EV+/-) zweimal drücken

• Die entsprechende Skala erscheint.

1. Gewünschte Abstufung mit linker/rechter Seite der Kreuztasten oder Einstellwippe einstellen

Zur Verfügung stehen Werte von +3 bis -3EV in 13 EV-Stufen.

• Die eingestellten Abstufungen werden auf der Skala rot angezeigt.

EXP. Bracketing PLAY DELETE /FOCUS -3 -2 -1 0 +1 +2 +3 WD ISO MENU /SET EV+/- INFO UW

1. Einstellung mit MENU/SET, INFO-Taste oder Auslöser speichern

• Das Belichtungsreihen-Symbol erscheint.

Hinweise:

- Je nach Belichtungs-Betriebsart werden die Abstufungen durch Verändern der Verschlusszeit (P/A/M) oder der Blende (T) erzeugt.

- Die Reihenfolge der Aufnahmen ist: korrekte Belichtung/Unterbelichtung/Überbelichtung.

- Je nach verfügbarer Verschlusszeit-Blenden-Kombination kann der Arbeitsbereich der automatischen Belichtungsreihe eingeschränkt sein.

- Mit der oberen Kreuztaste bzw. (EV+/-) werden auch die Menüs für Belichtungskorrektur und Blitz-Belichtungskorrekturen aufgerufen. Sie sind in einer Endlos-Schleife geschaltet und daher durch wiederholtes Drücken anwählbar.

- Eine eingestellte Belichtungsreihe bleibt so lange aktiv, bis sie auf ±0 geschaltet wird (s. Schritt 2.), d. h. auch nach einer beliebigen Anzahl von Aufnahmen und sogar nach dem Ausschalten der Kamera.

BLITZFOTOGRAFIE

Die Leica X-U besitzt ein in der Frontfassung des Objektivs eingebautes Blitzgerät.

LEICA SUMMILUX 1:17/23 AEPNL

- Die Anzeige für die eingestellte Blitz-Betriebsart erscheint weiß. Wenn das Blitzgerät noch nicht voll aufgeladen und daher nicht bereit ist, blinkt sie kurze Zeit rot.

Hinweise:

• Der Einstatz von externen Blitzgeräten ist nicht möglich bzw. nur bei Kamera-fern aufgestellten Geräten, die eine drahtlose Zündung zulassen.
• Zur Ermittlung der Blitz-Belichtung wird unmittelbar vor der Aufnahme – und dem Hauptblitz – ein Messblitz ausgelöst.
• Serienbild-Aufnahmen und automatische Belichtungsreihen mit Blitz sind nicht möglich. In solchen Fällen erscheint keine Blitz-Anzeige, und der Blitz wird nicht gezündet.
• Wegen der ggf. geringeren Blitzreichweite unter Wasser empfehlen wir, das eingebaute Blitzgerät nur bis zu einer Wassertiefe von 5m einzusetzen. Bei größeren Tiefen sollten Sie ein stärkeres, externes, UW-taugliches Blitzgerät verwenden, das sich Kabel-los durch das Gerät in der Kamera auslösen lässt (im einschlägigen Fachhandel von anderen Anbietern erhältlich).

BLITZ-BETRIEBSARTEN

Betriebsart wählen:

1. Rechte Kreuztaste (↓) drücken
2. Im Untermenü mit oberer / unterer / rechter Seite der Kreuztasten oder Einstellwippe gewünschte Einstellung wählen
3. Einstellung mit MENU/SET-Taste, INFO-Taste oder Auslöser speichern
   • Die Anzeige der Blitz-Betriebsart ändert sich entsprechend.

Automatische Blitz-Zuschaltung - ♂A

Dies ist die Standard-Betriebsart. Der Blitz wird immer dann automatisch zugeschaltet, wenn bei schlechten Lichtverhältnissen längere Belichtungszeiten zu verwackelten Aufnahmen führen könnten.

Automatische Blitz- und Vorblitz-Zuschaltung - ⚡A☉

Für die Verringerung des „Rote-Augen“-Effekts bei geblitzten Personenaufnahmen. Die Personen sollten möglichst nicht direkt in die Kamera blicken. Da dieser Effekt außerdem bei wenig Licht durch weit geöffnete Pupillen noch stärker wird, sollte z.B. bei Innenaufnahmen so viel Raumlicht wie möglich eingeschaltet werden.

Durch den Vorblitz, der beim Druck auf den Auslöser kurz vor dem Hauptblitz ausgelöst wird, verengen sich die Pupillen der in Richtung Kamera blickenden Personen, so dass der Effekt verringert wird.

Manuelle Blitz-Zuschaltung -

Für Gegenlicht-Aufnahmen, bei denen Ihr Hauptmotiv nicht formatfüllend ist und im Schatten liegt, oder in Fällen, in denen Sie hohe Kontraste (z. B. bei direkter Sonneneinstrahlung) mildern möchten (Aufhellblitz).

Solange diese Betriebsart aktiviert ist, wird das Blitzgerät unabhängig von den herrschenden Lichtverhältnissen zu jeder Aufnahme dazugeschaltet.

Die Blitzleistung wird in Abhängigkeit von der gemessenen Außenhelligkeit gesteuert: bei schlechtem Licht wie bei der automatischen Betriebsart, bei zunehmender Helligkeit mit geringerer Leistung (bis maximal -1 ^2 / _4 EV). Der Blitz arbeitet dann als Aufhell-Licht, um z. B. dunkle Schatten im Vordergrund oder Motive im Gegenlicht aufzuhellen und um insgesamt eine ausgewogenere Beleuchtung zu erzeugen.

Manuelle Blitz- und Vorblitz-Zuschaltung -

Für die Kombination der oben beschriebenen Situationen bzw. Funktionen.

Automatische Blitz-Zuschaltung mit längeren Verschlusszeiten - 7S

Für gleichzeitige angemessenere, d.h. hellere Wiedergabe dunkler Hintergründe und Blitz-Aufhellung des Vordergrunds. Um das Verwacklungsrisiko zu minimieren, wird die Verschlusszeit bei den anderen Betriebsarten mit Blitz-Zuschaltung nicht über 130 s hinaus verlängert. Deshalb wird der bei Aufnahmen mit Blitzeinsatz nicht vom Blitzlicht ausgeleuchtete Hintergrund oft stark unterbelichtet. Für eine angemessene Berücksichtigung des vorhandenen Umgebungslichts werden die in solchen Aufnahmesituationen erforderlichen längeren Belichtungszeiten (bis zu 30s) hier zugelassen.

Hinweise:

• Je nach den Autom. ISO-Einst. kann es sein, dass die Kamera möglicherweise keine längeren Verschlusszeiten unterstützt, da in solchen Fällen die Erhöhung der ISO-Empfindlichkeit Vorrang hat.
• Die längste Verschlusszeit kann mit Längste Bel-Zeit festgelegt werden.

Automatische Blitz- und Vorblitz-Zuschaltung mit längeren Verschlusszeiten - 7S

Für die Kombination der zuletzt beschriebenen Situationen bzw. Funktionen.

Blitz ausgeschaltet- OFF

BLITZREICHWEITE

Der nutzbare Blitzbereich hängt von den manuell eingestellten bzw. von der Kamera eingesteuerten Blenden- und Empfindlichkeitswerten ab. Für eine ausreichende Ausleuchtung durch das Blitzlicht ist es entscheidend, dass das Hauptmotiv innerhalb der jeweiligen Blitzreichweite liegt. Bedenken Sie beim Einsatz unter Wasser, dass die Reichweite deutlich geringer ist und dass Schwebeteilchen im Wasser ggf. starke Reflexionen verursachen können. Einzelheiten dazu entnehmen Sie bitte den technischen Daten auf S. 88.

SYNCHRONISATIONS-ZEITPUNKT

Die Ausleuchtung von Blitzaufnahmen erfolgt immer durch zwei Lichtquellen, das vorhandene Umgebungslicht und das Blitzlicht. Der Zeitpunkt der Blitz-Auslösung bestimmt dabei in aller Regel, wo die ausschließlich oder überwiegend vom Blitzlicht ausgeleuchteten Motivteile im Bildfeld abgebildet werden.

Beim herkömmlichen Zeitpunkt der Blitz-Zündung zu Beginn der Belichtung kann das zu scheinbaren Widersprüchen führen, wie z.B. bei einem Fahrzeug, das von den Lichtspuren seiner eigenen Rückleuchten „überholt“ wird.

Die Leica X-U erlaubt Ihnen die Wahl zwischen diesem herkömmlichen Blitz-Zündzeitpunkt und dem Ende der Belichtung:

Im Menü Blitz-Zündzeitpunkt und im Untermenü gewünschte Einstellung wählen

Durch Wahl von Ende der Bel. folgen in dem genannten Beispiel die Lichtspuren der Rückleuchten wie zu erwarten dem Fahrzeug. Diese Blitztechnik vermittelt damit einen natürlicheren Eindruck von Bewegung und Dynamik.

Hinweis:

Beim Blitzen mit kürzeren Verschlusszeiten ergibt sich kaum bzw. nur bei schnellen Bewegungen ein bildmäßiger Unterschied zwischen den beiden Blitz-Zeitpunkten.

BLITZ-BELICHTUNGSKORREKTUREN

Mit dieser Funktion kann die Blitz-Belichtung unabhängig von der Belichtung durch das vorhandene Licht gezielt abgeschwächt oder verstärkt werden, z.B. um bei einer abendlichen Außenaufnahme das Gesicht einer Person im Vordergrund aufzuhellen, während die Lichtstimmung erhalten bleiben soll.

1. Oberebzw. EV+/--Seite der Kreuztasten dreimal drücken

• Die entsprechende Skala erscheint.

1. Gewünschten Korrekturwert mit linker/rechter Seite der Kreuztasten oder Einstellwippe einstellen

Zur Verfügung stehen Werte von +3 bis -3EV in 13 EV-Stufen.

- Der eingestellte Korrekturwert wird auf der Skala rot angezeigt.

1. Einstellung mit MENU/SET-Taste, INFO-Taste oder Auslöser speichern

• Der eingestellte Korrekturwert erscheint.

Hinweise:

- Blitz-Belichtungskorrekturen verändern die Reichweite des Blitzgeräts.

- Mit der oberen bzw. EV+/-Seite der Kreuztasten werden auch die Menüs für Belichtungsreihen und Belichtungskorrekturen aufgerufen. Sie sind in einer Endlos-Schleife geschaltet und daher durch wiederholtes Drücken anwählbar.

- Eine eingestellte Korrektur bleibt so lange aktiv, bis sie auf ± 0 geschaltet wird (2. Schritt), d. h. auch nach einer beliebigen Anzahl von Aufnahmen und sogar nach dem Ausschalten der Kamera.

WEITERE FUNKTIONEN

VIDEOAUFNAHMEN

Mit der Leica X-U können Sie auch Videoaufnahmen erstellen.

Es stehen dabei folgende Funktionen zur Verfügung:

Auflösung:

Im Menü Video-Format und im Untermenü gewünschte Einstellung wählen

Weißabgleich:

Alle auf der Seite 31 beschriebenen Varianten

ISO-Empfindlichkeit:

Alle im Menü verfügbaren Einstellungen

Entfernungs-Einstellung:

Alle auf den Seiten 38-41 beschriebenen Varianten

Belichtungs-Messmethoden:

Alle auf der Seite 42 beschriebenen Varianten

Belichtungssteuerung:

Dies erfolgt völlig unabhängig von den Einstellungen des Verschlusszeit- und Blendenrades.

- Verschlusszeit: je nach gewähltem Video-Format/50s oder 1/60s

- Blende: automatisch

Ist eine korrekte Belichtung selbst mit der größten Blende nicht möglich, wird automatisch die ISO-Empfindlichkeit erhöht – unabhängig von einer eventuellen manuellen Einstellung.

Farbraum:

Videoaufnahmen sind nur mit sRGB möglich.

Kontrast, Schärfe, Farbsättigung, Farbwiedergabe:

Alle ab Seite 36 beschriebenen Varianten

Bildstabilisierung:

Im Menü Bildstabilisierung Video und im Untermenü gewünschte Einstellung wählen

Starten / Beenden der Aufnahme

Starten:

Video-Auslöser drücken

- Eine laufende Videoaufnahme wird durch einen blinkenden roten Punkt angezeigt. Zusätzlich wird die verbleibende Aufnahmezeit angegeben.

Beenden:

Video-Auslöser erneut drücken

TONAUFZEICHNUNG

Die Tonaufzeichnung erfolgt in Stereo mit den eingebauten Mikrofonen. Zur Verringerung des ggf. durch Wind verursachten Rauschens bei der Tonaufzeichnung steht Ihnen eine Dämpfungsfunktion zur Verfügung:

Im Menü Windgeräuschdämpfung und im Untermenü gewünschte Einstellung wählen

Hinweise:

• Sowohl die Entfernungseinstellung als auch die Veränderung der Brennweite erzeugen Geräusche, die mit aufgezeichnet werden. Um dieses zu vermeiden, sollten Sie während einer laufenden Aufnahme beides nicht durchführen.
• Auf Grund der Schall-Ausbreitungseigenschaften unter Wasser sind Tonaufnahmen in solchen Fällen nicht sinnvoll.

SELBSTAUSLÖSER

Mit dem Selbstauslöser können Sie eine Aufnahme mit einer Verzögerung von wahlweise 2 oder 12s erstellen. Dies ist z. B. bei Gruppenaufnahmen besonders nützlich, in denen Sie selbst mit im Bild erscheinen möchten, oder wenn Sie Unschärfen durch Verwackeln beim Auslösen vermeiden wollen. Es empfiehlt sich in solchen Fällen, die Kamera auf einem Stativ zu befestigen.

Einstellen:

1. Linke/Seite der Kreuztasten drücken
   • Das entsprechende Untermenü erscheint.
2. Gewünschte Vorlaufzeit mit oberer/unterer/linker Seite der Kreuztasten oder Einstellwippe einstellen
3. Einstellungmit MENU/SET-Taste, INFO-Taste oder Auslöser speichern

Bedienung:

Auslöser für die Aufnahme ganz durchdrücken

• Der Ablauf wird durch die blinkende Selbstauslöser-LED angezeigt:
• 12s Vorlaufzeit: zunächst langsam, in den letzten 2s schneller
• 2s Vorlaufzeit: wie oben für die letzten 2s beschrieben
• Im Monitor wird die verbleibende Zeit zurückgezählt.

Hinweise:

• Eine bereits ablaufende Vorlaufzeit kann jederzeit durch erneutes Drücken des Auslösers neu gestartet werden.
• Der Abbruch einer bereits ablaufenden Vorlaufzeit ist nur durch Ausschalten der Kamera oder durch Wählen einer anderen Belichtungs-Betriebsart möglich.
• Bei aktiviertem Selbstauslöser sind immer nur einzelne Aufnahmen möglich, d.h. Serienaufnahmen und automatische Belichtungsreihen können nicht mit dem Selbstauslöser-Betrieb kombiniert werden.
• Im Selbstauslöser-Betrieb erfolgt die Einstellung von Schärfe und Belichtung nicht bei Druckpunktnahme des Auslösers, sondern erst unmittelbar vor der Aufnahme.

SPEICHERKARTE FORMATIEREN

Normalerweise ist es nicht erforderlich, bereits eingesetzte Speicherkarten zu formatieren. Wenn jedoch eine noch unformatierte Karte erstmals eingesetzt wird, muss sie formatiert werden. In solchen Fällen erscheint automatisch das Formatieren-Untermenü.

Es empfiehlt sich allerdings, Speicherkarten gelegentlich zu formatieren, da gewisse Rest-Datenmengen (aufnahmebegleitende Informationen) Speicherkapazität beanspruchen können.

Im Menü Formatieren und im Untermenü gewünschte Einstellung wählen

Hinweise:

• Beim Formatieren gehen die auf der Karte vorhandenen Daten unwiderruflich verloren.

• Machen Sie es sich deshalb zur Gewohnheit, alle Ihre Aufnahmen immer möglichst bald auf einen sicheren Massenspeicher, wie z.B. die Festplatte Ihres Rechners, zu überspielen.

• Schalten Sie die Kamera nicht aus, während die Speicherkarte formatiert wird.

• Falls die Speicherkarte in einem anderen Gerät, wie z. B. einem Rechner, formatiert worden ist, sollten Sie sie in der Kamera erneut formatieren.
• Falls sich die Speicherkarte nicht formatieren lässt, sollten Sie Ihren Händler oder den Leica Infodienst (Adresse s. S. 90) um Rat fragen.
• Das Formatieren wird nicht durch den Löschschutz entsprechend markierter Aufnahmen verhindert.

ARBEITSFARBRAUM WÄHLEN

Für die verschiedenen Verwendungszwecke digitaler Bilddateien sind die Anforderungen an die Farbwiedergabe sehr unterschiedlich. Daher gibt es unterschiedliche Farbräume, wie z. B. das für den einfachen Druck völlig ausreichende Standard-RGB (Rot/Grün/Blau). Für anspruchsvollere Bildbearbeitung mit entsprechenden Programmen, z. B. zwecks Farbkorrekturen, hat sich in den einschlägigen Branchen Adobe® RGB durchgesetzt.

Im Menü Farbraum und im Untermenü gewünschte Einstellung wählen

Hinweise:

• Wenn Sie Ihre Ausdrucke durch Foto-Großlabore, Minilabs oder über Internet-Bilderdienste herstellen lassen, sollten Sie auf jeden Fall sRGB wählen.
  • DieEinstellung Adobe RGB empfiehlt sich nur für professionelle Bildbearbeitung in vollständig farbkalibrierten Arbeitsumgebungen.

NEUE ORDNERNUMMERN ERSTELLEN

Die Leica X-U speichert die Bildnummern in aufsteigender Reihen–folge. Anfangs werden die zugehörigen Dateien alle in einem Ordner abgelegt. Um die Speicherung der Aufnahmen klarer zu strukturieren, können Sie jederzeit einen neuen Ordner anlegen, um nachfolgende Aufnahmen darin in Gruppen zusammenzufassen.

Im Menü Bildnummerierung Zurücksetzen wählen und im Untermenü Rücksetzvorgang bestätigen / ablehnen

Hinweise:

• Die Dateinamen (z. B. L1002345.jpg) setzen sich aus zwei Gruppen zusammen, 100 und 2345. Die ersten drei Ziffern sind die Nummer für den jeweiligen Ordner, die Ziffern an 4.-7. Stelle entsprechen der fortlaufenden Bildnummer innerhalb des Ordners. Damit wird sichergestellt, dass es nach der Verwendung der Funktion und der Übertragung der Daten auf einen Rechner keine doppelten Dateinamen gibt.
• Wenn Sie die Ordnemummer auf 100 zurücksetzen möchten, formatieren Sie dazu die Speicherkarte oder den internen Speicher und setzen Sie unmittelbar danach die Bildnummer zurück. Dadurch wird auch die Bildnummer (auf 0001) zurückgesetzt.

BENUTZERPROFILE

Bei der Leica X-U sind beliebige Kombinationen aller Menüeinstellungen dauerhaft speicherbar, z. B. um sie jederzeit für wiederkehrende Situationen/Motive schnell und unkompliziert aufrufen zu können. Für solche Kombinationen stehen Ihnen insgesamt vier Speicherplätze zur Verfügung. Natürlich können Sie alle Menüpunkte auch wieder auf die Werkseinstellungen zurücksetzen.

Profile anlegen

1. Gewünschte Funktionen im Menü einstellen
2. ImMenü Benutzerprofil wählen
3. ImUntermenü Als Profil Speichern wählen
4. Im Untermenü der zweiten Ebene gewünschten Speicherplatz wählen
5. Einstellungmit MENU/SET- oder INFO- Taste bestätigen

Profile anwenden

Im Menü Benutzerprofil und im Untermenü gewünschten Speicherplatz wählen

Zurücksetzen aller Menüeinstellungen auf die Werkseinstellungen

Im Menü Benutzerprofil und im Untermenü Werkseinstellungen wählen

Hinweis:

Beim Zurücksetzen auf die Werkseinstellungen werden Ihre Einstellungen für Uhrzeit, Datum und Sprache nicht zurückgesetzt.

BILDSTABILISIERUNG

Insbesondere bei schlechten Lichtverhältnissen ist die erforderliche Verschlusszeit selbst bei aktivierter AUTO ISO Funktion möglicherweise zu lang, um scharfe Aufnahmen zu erzielen. Die Leica X-U bietet eine Funktion, bei der selbst bei sehr langen Verschlusszeiten oft noch scharfe Aufnahmen gelingen:

Im Menü Bildstabilisierung Foto und im Untermenü gewünschte Einstellung wählen

Hinweise:

• Mit dieser Funktion erstellt die Kamera selbsttätig zwei Aufnahmen nacheinander (das Auslösegeräusch ist zweimal zu hören). Danach kombiniert sie beide Aufnahmen mit digitaler Bildverarbeitung zu einer.
• Halten Sie die Kamera bis nach der zweiten Auslösung ruhig.
• Da die Funktion zwei Aufnahmen verwendet, kann sie nur bei statischen Motiven eingesetzt werden.
• Die Bildstabilisierung ist nur bei Verschlusszeiten im Bereich von 1s bis 12000 s und Empfindlichkeiten bis ISO 6400 möglich. Sie steht nicht zusammen mit Serienbild-Aufnahmen, der automatischen Belichtungsreihe, dem Selbstauslöser, Blitz-Betrieb und dem DNG-Datenformat zur Verfügung.

WIEDERGABEBETRIEB

WIEDERGABE-BETRIEBSARTEN

Mit der PLAY-Taste können Sie jederzeit vom Aufnahme- oder Menüeinstell-Betrieb auf Wiedergabe umschalten.

Sie können aber auch jedes Bild automatisch direkt nach der Aufnahme wiedergeben lassen:

1. ImMenü Autom. Wiedergabe wählen
2. ImUntermenü Dauer und dort gewünschte Funktion oder Dauer wählen
3. ImUntermenü Histogramm und dort gewünschte Einstellung wählen

Hinweise:

• Wenn mit der Serienbild-Funktion oder der automatischen Belichtungsreihe fotografi ert worden ist, wird zunächst das letzte bzw. das letzte gespeicherte Bild der Serie gezeigt – falls zu dem Zeitpunkt noch nicht alle Aufnahmen der Serie vom Kamera-internen Zwischenspeicher überschrieben worden sind.
• Diese Kamera speichert Aufnahmen nach dem Standard DCF (Design Rule for Camera File System).
• Dateien, die nicht mit dieser Kamera aufgenommen wurden, können möglicherweise nicht mit ihr wiedergegeben werden.
• In einigen Fällen hat das Monitorbild nicht die gewohnte Qualität oder der Monitor bleibt schwarz und zeigt lediglich den Dateina-men an.

NORMALE WIEDERGABE

Zwecks ungestörter Betrachtung der Aufnahmen erscheinen bei normaler Wiedergabe nur die Informationen in der Kopfzeile und als Hinweis auf die Vergrößerungs-Funktion.

P 1/500s F9.0 -PLAY DELETE /FCCUS WB ISO MENU /SET EV=1- INFO UW

- Ist eine der beiden Histogramm-Funktionen mit Clipping-Anzeige eingestellt, werden helle Bildpartien ohne Zeichnung rot gekennzeichnet.

VIDEO-WIEDERGABE

Ist eine Videoaufnahme angewählt, erscheint als Hinweis

PLAY DELETE /FOCUS WB ISO MENU /SET

Abspielen:

1. Mit INFO-Taste nächste Ansicht aufrufen

• Die entsprechenden Steuersymbole erscheinen.

PLAY DELETE /FOXUS WD ISO MENU POST 1 2 3 4 5 6

1 Zurück an den Anfang
2 Schneller Rücklauf
3 Abspielen/Pause
4 Schneller Vorlauf
5 Vor ans Ende
6 Lautstärke

1. Gewünschte Funktion mit rechter/linker Seite der Kreuztasten oder Einstellwippe wählen

- Das jeweils aktivierte Funktionssymbol ist weiß und ist rot unterstrichen

1. Gewählte Funktion mitMENU/SET-Taste aktivieren

- Das Abspielen beginnt in Zeitlupe und wird umso schneller, je länger die Taste gedrückt gehalten wird.

Hinweis:

Aus dieser Ansicht heraus kann das Menü zum Schützen nicht aufgerufen werden. Wechseln Sie dazu mit der INFO-Taste in eine andere Ansicht.

Neben der normalen Wiedergabe steht sowohl bei Einzel- wie auch bei Videoaufnahmen eine weitere Variante mit unterschiedlichen Zusatz-Informationen zur Verfügung:

INFO -Taste drücken

P 1/500s F9.0 PLAY DELETE FOCUS WB ISO MENU /SET L9940038 10:50:34 21.02.2013 1/8 AF JPG 3.7MB WB Auto. ISO 200 EV+/- UW

Illustration zeigt beispielhaft diese Wiedergabe-Variante für eine Einzel-Aufnahme

AUFNAHMEN WÄHLEN:

Mit linker / rechter Seite der Kreuztasten

Links drücken führt zu den Aufnahmen mit kleineren Nummern, rechts drücken zu denen mit höheren. Längeres Drücken bewirkt einen Durchlauf mit ca. 2s pro Aufnahme.

Nach den höchsten und niedrigsten Nummern beginnt die Reihe der in einer Endlos-Schleife angeordneten Aufnahmen wieder von vorne.

• Die Aufnahme- und Datei-Nummern wechseln.

M 1/30s 60 F6.3 PLAY DELETE /FOCUS WB ISO MENU /SET EV+/- INFO S UW

AUFNAHMEN VERGRÖSSERN / GLEICHZEITIGE WIEDERGABE VON 16 AUFNAHMEN:

Einstellwippe nach rechts drücken, um einen Ausschnitt der Aufnahme bis max. 16fach zu vergrößern, z. B. zwecks genauerer Beurteilung

Einstellwippe nach links (−) drücken, ausgehend von der Normalgröße, für die gleichzeitige Anzeige von 16 verkleinerten Aufnahmen, z. B. um sich einen Überblick zu verschaff en oder die gesuchte Aufnahme schneller zu fi nden

Aufrufen zusätzlicher Anzeigen bei vergrößerter Wiedergabe INFO-Taste drücken

- Gezeigtwird:

• derVergrößerungsfaktor
• die ungefähre Größe des Ausschnitts
• die momentane Funktion der Einstellwippe

Bei der 16er-Anzeige ist die zuvor in Normalgröße betrachtete Aufnahme durch einen roten Rahmen gekennzeichnet.

P 1/500m F9.0 PLAY DELETE FOCUS WD ISO MENU RESET EV-/- INFO UW

Markieren anderer Aufnahmen bei der 16er-Anzeige

Mit linker / rechter Seite der Kreuztasten

Längeres Drücken bewirkt schnelles Blättern.

Markierte Aufnahme auf Normalgröße bringen

Einstellwippe nach rechts (+) bzw. MENU/SET-Taste drücken

Hinweise:

• Bei vergrößerter/verkleinerter Wiedergabe kann die Anzeige mit Zusatz-Informationen nicht aufgerufen werden.
• Je stärker vergrößert wird, desto mehr lässt die Wiedergabequalität nach – wegen der proportional geringeren Auflösung.
• Mit anderen Kameratypen erstellte Aufnahmen lassen sich möglicherweise nicht vergrößern.
• Videoaufnahmen können nicht vergrößert werden.

AUSSCHNITTWÄHLEN

Bei einer vergrößerten Aufnahme können Sie den vergrößerten Ausschnitt aus der Mitte heraus verschieben, um z.B. die Wiedergabe außermittiger Motivdetails zu überprüfen:

Entsprechende Seiten der Kreuztasten drücken

- Die ungefähre Lage des Ausschnitts innerhalb der Aufnahme wird angegeben.

PLAY DELETE /FOCUS WB ISO MENU /SET P 1/1.6s 02 Fb.3 x2 VOUT INFO OK

AUFNAHMEN LÖSCHEN

Aufnahmen auf der Speicherkarte können jederzeit gelöscht werden – je nach Bedarf einzelne oder gleichzeitig alle. Sie können aber auch gegen versehentliches Löschen geschützt werden.

Hinweis:

Bei geschützten Aufnahmen muss der Löschschutz zunächst wieder aufgehoben werden, bevor sie gelöscht werden können.

Wichtig:

Das Löschen der Aufnahmen ist endgültig. Sie können danach nicht wieder aufgerufen werden.

Aufrufen der Löschfunktion

DELETE/FOCUS-Taste drücken

• Das Löschen-Menü erscheint.

Die nachfolgenden Schritte hängen davon ab, ob Sie eine einzelne oder alle Aufnahmen gleichzeitig löschen möchten.

Einzelne Aufnahmen löschen

1. ImLöschen-Menü Einzelbild wählen

2. MENU/SET-Taste drücken

- Nach dem Löschen erscheint die nächste Aufnahme. Wenn die Aufnahme geschützt ist, wird sie weiterhin angezeigt und kurzzeitig erscheint die Meldung Bild geschützt.

Alle Aufnahmen löschen

1. ImLöschen-Menü Alle wählen

2. MENU/SET -Taste drücken

- Ein Untermenü erscheint.

1. Gewünschte Option wählen

2. Mit MENU/SET-Taste oder INFO-bestätigen

- Nach erfolgtem Löschen erscheint die Meldung Kein Bild zur Wiedergabe vorhanden, oder es wird erneut die ursprüngliche Aufnahme angezeigt, wenn der Löschvorgang doch nicht ausgeführt wurde. Waren unter den Aufnahmen jedoch welche mit Löschschutz, erscheint stattdessen kurzzeitig Geschützte Bilder wurden nicht gelöscht. Anschließend wird die erste dieser geschützten Aufnahmen angezeigt.

Das Löschen-Menü vor der Durchführung verlassen

DELETE/FOCUS-Taste erneut drücken

AUFNAHMEN SCHÜTZEN / LÖSCHSCHUTZ AUFHEBEN:

1. ImMenü Schützen wählen

- Die zuvor gezeigte Aufnahme erscheint wieder mit eingeblendetem Menü.

2. Gewünschte Option wählen

3. Mit MENU/SET-Taste oder INFO - bestätigen

- Geschützte Aufnahmen sind mit Egekennzeichnet. Je nachdem, ob die Aufnahme geschützt ist oder nicht, enthält es die Optionen Schutz Aufh. bzw. Schützen.

Innerhalb des Schützen-Löschschutz-aufheben-Menüs andere Aufnahmen anwählen

Linke / rechte Seite der Kreuztasten drücken

Das Schützen-Löschschutz-aufheben-Menü vor der Durchführung verlassen und zum normalen Wiedergabebetrieb zurückkehren:

PLAY-Taste drücken

Hinweise:

• Wenn Sie versuchen, geschützte Aufnahmen zu löschen, erscheinen Warnmeldungen. Möchten Sie diese Aufnahmen dennoch löschen, entfernen Sie den Schutz wie oben beschrieben.
  • Der Löschschutz ist nur in dieser Kamera wirksam.
• Selbst geschützte Aufnahmen werden beim Formatieren der Speicherkarte gelöscht.
• Sie können versehentliches Löschen auch verhindern, indem Sie den Schreibschutz-Schalter der Karte in die mit LOCK gekennzeichnete Stellung schieben.

AUFNAHMEN IM HOCHFORMAT WIEDERGEBEN

Wenn die Kamera bei der Aufnahme waagrecht gehalten wurde, wird die Aufnahme normalerweise ebenfalls so dargestellt. Bei Hochformat-Aufnahmen, d. h. mit senkrecht gehaltener Kamera erzeugten, kann das Betrachten mit waagrecht gehaltener Kamera unpraktisch sein, wenn das Monitorbild nicht als aufrecht stehende Aufnahme gezeigt wird.

Die Leica X-U bietet Abhilfe für dieses Problem: Im Menü Anz. autom. drehen und im Untermenü gewünschte Einstellung wählen

- Wenn An gewählt wird, werden Aufnahmen im Hochformat automatisch aufrecht stehend angezeigt.

Hinweise:

• Aufnahmen im Hochformat, die senkrecht stehend dargestellt werden, sind notwendigerweise erheblich kleiner.
• Diese Funktion steht für Autom. Wiedergabe nicht zur Verfügung.

VERSCHIEDENES

DATENÜBERTRAGUNG AUF EINEN RECHNER

Die Übertragung der Bilddaten von der Speicherkarte auf einen Rechner erfolgt mit Hilfe eines Kartenlesegeräts. Es kann dazu sowohl ein im Rechner integriertes, als auch ein per USB-Kabel verbundenes, externes Lesegerät verwendet werden.

Hinweis:

Die Leica X-U ist mit einem integrierten Sensor ausgestattet, der die Lage der Kamera – horizontal oder vertikal (beide Richtungen) – bei jeder Aufnahme erkennt. Anhand dieser Informationen können die Aufnahmen bei einer anschließenden Wiedergabe mittels entsprechender Programme auf einem Rechner stets automatisch aufrecht gezeigt werden.

DRAHTLOSE DATENÜBERTRAGUNG

Die Leica X-U erlaubt die Verwendung von WiFi-Speicherkarten wie z. B. der FlashAir™-Karte von Toshiba. Diese Karten können als WLAN-Hotspot arbeiten und ermöglichen so über WiFi und einen Internetbrowser die drahtlose Datenübertragung von der Kamera mit allen WLAN-fähigen Geräten, wie z. B. Notebooks, Tablets, Smartphones und anderen Kameras, aber auch mit sozialen Netzwerken und „Cloud“-Speicherdiensten.

Ein-/Ausschalten der Funktion:

Im Menü FlashAir und im Untermenü gewünschte Einstellung wählen

Hinweise:

• Berücksichtigen Sie, dass die WiFi-Funktion wg. der erforderlichen Sendeleistung zur Übertragung der Daten durch den Kamera-Akku versorgt wird. Schalten Sie die Funktion im Menü immer aus, wenn sie nicht benötigt wird.
• Weitere Einzelheiten zur Nutzung der WiFi-Karte entnehmen Sie bitte deren Anleitung.

Wichtig:

Beachten Sie in der Anleitung der WiFi-Karte die Ausführungen zur Sicherung Ihrer Daten vor unbefugtem Zugriff.

ARBEITEN MIT ROHDATEN (DNG)

Wenn Sie das DNG-Format bearbeiten möchten, benötigen Sie eine entsprechende Software, beispielsweise den professionellen Rohdatenkonverter Adobe® Photoshop® Lightroom®. Mit ihm können Sie gespeicherte Rohdaten in höchster Qualität konvertieren, und darüber hinaus bietet er qualitätsoptimierte Algorithmen für die digitale Farbverarbeitung, die gleichzeitig besondere Rauscharmut und erstaunliche Bildauflösung ermöglichen. Bei der Bearbeitung haben Sie die Möglichkeit, nachträglich Parameter wie Gradation, Scharfzeichnung usw. einzustellen und so ein Höchstmaß an Bildqualität zu erreichen.

INSTALLIEREN VON FIRMWARE-UPDATES

Leica arbeitet permanent an der Weiterentwicklung und Optimierung seiner Produkte. Da im Fall von digitalen Kameras sehr viele Funktionen rein elektronisch gesteuert werden, können einige dieser Verbesserungen und Erweiterungen des Funktionsumfangs nachträglich in der Kamera installiert werden.

Zu diesem Zweck bietet Leica in unregelmäßigen Abständen so-genannte Firmware-Updates an, die Sie selbst bequem von unserer Homepage auf Ihre Kamera downloaden, d. h. übertragen können. Wenn Sie Ihre Kamera registriert haben, informiert Sie Leica über alle neuen Updates.

Wenn Sie feststellen möchten, welche Firmware-Version installiert ist: Im Menü Firmware-Version wählen

• Die momentane Versionsnummer wird angezeigt.

ZUBEHÖR

Wichtig:

Es dürfen ausschließlich die hier bzw. von der Leica Camera AG aufgeführten und beschriebenen Zubehöre mit der Kamera verwendet werden.

Leica Systemtasche, Größe S

Kleine, Systemtasche aus hochwertigem, wasserdichtem Nylon (schwarz). Bietet Platz für die Kamera und weiteres kleines Zubehör. (Bestell-Nr. 18746)

Leica Systemtasche, Größe M

(Bestell-Nr. 18 748)

Leica Schwimm-Tragriemen

(Bestell-Nr. 18 840)

ERSATZTEILE Bestell-Nr.

Objektivdeckel 423-117.001-024

Blitzschuhabdeckung 423-117.001-010

Tragriemen....423-117.001-014

Lithium-Ionen-Akku Leica BP-DC 8 ^1 .....18 706

Akku-Schutzhülle 423-089.003-012

Leica BC-DC8 Ladegerät

(inkl. Wechselsteckern) 423-089.003-008

Netzstecker EU 423-089.003-014

Netzstecker USA/Japan 423-089.003-016

Netzstecker GB/Hongkong 423-089.003-018

Netzstecker China 423-089.003-020

Netzstecker Korea....423-089.003-028

Netzstecker Australien 423-089.003-030

VORSICHTS- UND PFLEGEHINWEISE

ALLGEMEINE VORSICHTSHINWEISE

• Beachten Sie bitte unbedingt vor dem ersten Unterwasser-Einsatz alle diesbezüglichen Hinweise und Erläuterungen auf den Seiten 4-6!
• Verwenden Sie Ihre Kamera nicht in der unmittelbaren Nähe von Geräten mit starken Magnetfeldern sowie elektrostatischen oder elektromagnetischen Feldern (wie z.B. Induktionsöfen, Mikrowellenherden, TV- oder Computermonitoren, Videospiel-Konsolen, Mobiltelefonen, Funkgeräten).
• Wenn Sie die Kamera auf einen Fernseher stellen oder in seiner unmittelbaren Nähe betreiben, könnte dessen Magnetfeld die Bildaufzeichnung stören.
• Gleiches gilt für die Verwendung in der Nähe von Mobiltelefonen.
• Starke Magnetfelder, z.B. von Lautsprechern oder großen Elektromotoren, können die gespeicherten Daten beschädigen oder die Aufnahmen stören. Sollte die Kamera durch die Einwirkung von elektromagnetischen Feldern fehlerhaft arbeiten, schalten Sie sie aus, nehmen Sie den Akku heraus und schalten Sie sie danach wieder ein. Verwenden Sie die Kamera nicht in der unmittelbaren Nähe von Radiosendern oder Hochspannungsleitungen. Deren elektromagnetische Felder können die Bildaufzeichnungen ebenfalls stören.
• Schützen Sie die Kamera vor dem Kontakt mit Insektensprays und anderen aggressiven Chemikalien. Testbenzin (Waschbenzin), Verdünner und Alkohol dürfen nicht zur Reinigung verwendet werden. Bestimmte Chemikalien und Flüssigkeiten können das Gehäuse der Kamera bzw. die Oberflächenbeschichtung beschädigen.

- Da Gummi und Kunststoffe manchmal aggressive Chemikalien ausdünsten, sollten sie nicht längere Zeit mit der Kamera in Kontakt bleiben.

Wichtig:

Es dürfen ausschließlich die in dieser Anleitung, bzw. von der Leica Camera AG aufgeführten und beschriebenen Zubehöre mit der Kamera verwendet werden.

Monitor

• Wenn die Kamera beim Einschalten sehr kalt ist, ist das Monitorbild zunächst etwas dunkler als gewohnt. Sobald der Monitor wärmer wird, erreicht er wieder seine normale Helligkeit.
  Die Herstellung des Monitors erfolgt in einem hochpräzisen Verfahren. So wird sichergestellt, dass von den insgesamt über 920.000 Pixeln mehr als 99,995% korrekt arbeiten und lediglich 0,005% dunkel bleiben oder immer hell sind. Dies ist jedoch keine Fehlfunktion und beeinträchtigt die Bildwiedergabe nicht.

Sensor

- Höhenstrahlung (z.B. bei Flügen) kann Pixeldefekte verursachen.

Kondensationsfeuchtigkeit

Falls sich Kondensationsfeuchtigkeit auf oder in der Kamera gebildet hat, sollten Sie sie ausschalten und für etwa eine Stunde bei Raumtemperatur liegen lassen. Haben sich Raum- und Kameratemperatur angeglichen, verschwindet die Kondensationsfeuchtigkeit von selbst.

- Wenn die Kamera großen Temperaturschwankungen ausgesetzt ist, kann sich Kondensfeuchtigkeit auf dem Monitor bilden. Wischen Sie ihn vorsichtig mit einem weichen, trockenen Tuch ab

PFLEGEHINWEISE

- Da jede Verschmutzung gleichzeitig einen Nährboden für Mikroorganismen bietet, ist die Ausrüstung sorgfältig sauber zu halten.

Für die Kamera

• Reinigen Sie die Kamera nur mit einem weichen, trockenen Tuch. Hartnäckige Verschmutzungen sollten zuerst mit einem stark verdünnten Spülmittel benetzt und anschließend mit einem trockenen Tuch abgewischt werden.
• Zur Beseitigung von Flecken und Fingerabdrücken wird die Kamera mit einem sauberen, fusselfreien Tuch abgewischt. Gröbere Verschmutzungen in schwer zugänglichen Ecken des Kameragehäuses lassen sich mit einem kleinen Pinsel entfernen.
• Alle mechanisch bewegten Lager und Gleitflächen Ihrer Kamera sind geschmiert. Bitte denken Sie daran, wenn die Kamera längere Zeit nicht benutzt wird: Um einer Verharzung der Schmierstellen vorzubeugen, sollte die Kamera etwa alle drei Monate mehrmals ausgelöst werden. Empfehlenswert ist auch wiederholtes Verstellen und Benutzen aller anderen Bedienelemente.

Für das Objektiv

• Auf der Objektivaußenlinse sollte die Staubbeseitigung mit einem weichen Haarpinsel normalerweise völlig ausreichen. Falls sie jedoch stärker verschmutzt ist, kann sie mit einem sehr sauberen, garantiert fremdkörperfreien, weichen Tuch in kreisförmigen Bewegungen von innen nach außen vorsichtig gereinigt werden. Wir empfehlen Mikrofasertücher (erhältlich im Foto- und Optik-Fachhandel), die im Schutzbehälter aufbewahrt werden und bei Temperaturen bis 40°C waschbar sind (kein Weichspüler, niemals bügeln!). Brilleneinigungstücher, die mit chemischen Stoffen imprägniert sind, dürfen nicht verwendet werden, weil sie das Objektivglas beschädigen können.
• Der im Lieferumfang enthaltene Objektivdeckel schützt das Objektiv ebenfalls vor unbeabsichtigten Fingerabdrücken und Regen.

Für den Akku

Wiederaufladbare Lithium-Ionen-Akkus erzeugen Strom durch interne chemische Reaktionen. Diese Reaktionen werden auch durch Außen-temperatur und Luftfeuchtigkeit beeinflusst. Sehr hohe und niedrige Temperaturen verkürzen Standzeit und Lebensdauer der Akkus.

• Nehmen Sie den Akku grundsätzlich heraus, wenn Sie die Kamera längere Zeit nicht einsetzen. Andernfalls könnte er nach mehreren Wochen tief entladen werden, d.h. seine Spannung stark sinken.
• Lithium-Ionen-Akkus sollten nur in teilweise geladenem Zustand gelagert werden, d. h. weder vollständig entladen noch vollständig geladen (s. die entsprechende Anzeige). Bei sehr langer Lagerzeit sollte der Akku etwa zweimal im Jahr für ca. 15 Minuten geladen werden, um eine Tiefentladung zu vermeiden.
• Halten Sie die Akku-Kontakte stets sauber und frei zugänglich. Lithium-Ionen-Akkus sind zwar gegen Kurzschließen gesichert, dennoch sollten Sie die Kontakte vor Metall-Gegenständen wie Büroklammern oder Schmuckstücken schützen. Ein kurzgeschlossener Akku kann sehr heiß werden und schwere Verbrennungen verursachen.
• Damit der Akku geladen werden kann, muss er eine Temperatur zwischen 0°C und 35°C aufweisen (ansonsten schaltet sich das Ladegerät nicht ein bzw. wieder aus).
• Sollte ein Akku hinfallen, überprüfen Sie sofort das Gehäuse und die Kontakte auf etwaige Schäden. Das Einsetzen eines beschädigten Akkus kann seinerseits die Kamera beschädigen.
• Akkus haben nur eine begrenzte Lebensdauer.
• Geben Sie schadhafte Akkus an einer Sammelstelle ab, um sie einem korrekten Recycling zuzuführen.
• Werfen Sie Akkus keinesfalls in ein Feuer, da sie sonst explodieren können.

Für das Ladegerät

• Wenn das Ladegerät in der Nähe von Rundfunkempfängern eingesetzt wird, kann deren Empfang gestört werden; sorgen Sie für einen Abstand von mindestens 1 m zwischen den Geräten.
• Wenn das Ladegerät verwendet wird, kann es Geräusche („Sirren“) verursachen – dies ist normal und keine Fehlfunktion.
• Nehmen Sie das Ladegerät bei Nichtgebrauch vom Netz, da es sonst auch mit nicht eingesetztem Akku (eine sehr geringe Menge) Strom verbraucht.
• Halten Sie die Kontakte des Ladegeräts stets sauber, und schließen Sie sie niemals kurz.

Für Speicherkarten

• Solange eine Aufnahme gespeichert oder die Speicherkarte ausgelesen wird, darf sie nicht herausgenommen werden, ebenso darf die Kamera auch nicht ausgeschaltet oder Erschütterungen ausgesetzt werden.
• Speicherkarten sollten zur Sicherheit grundsätzlich nur im mitgelieferten Antistatik-Behältnis aufbewahrt werden.
• Lagern Sie Speicherkarten nicht an Orten, an denen sie hohen Temperaturen, direkter Sonneneinstrahlung, Magnetfeldern oder statischen Entladungen ausgesetzt sind.
• Lassen Sie Speicherkarten nicht fallen und biegen Sie sie nicht, da sie sonst beschädigt werden könnten und die gespeicherten Daten verloren gehen können.
• Entfernen Sie die Speicherkarte grundsätzlich, wenn Sie die Kamera längere Zeit nicht einsetzen.
• Berühren Sie die Anschlüsse auf der Rückseite der Speicherkarte nicht, und halten Sie Schmutz, Staub und Feuchtigkeit von ihnen fern.
• Es empfiehlt sich, die Speicherkarte gelegentlich zu formatieren, da die beim Löschen entstehende Fragmentierung einiges an Speicherkapazität blockieren kann.

Aufbewahrung

• Wenn Sie die Kamera längere Zeit nicht einsetzen, empfiehlt sich Folgendes:
  a. Kameraausschalten,
  b. Speicherkarte herausnehmen und
  c. Akku entnehmen (nach spätestens drei Tagen gehen Uhrzeit und Datum verloren).
• Ein Objektiv wirkt wie ein Brennglas, wenn praller Sonnenschein frontal auf die Kamera einwirkt. Die Kamera darf deshalb auf keinen Fall ohne Schutz vor starker Sonneneinstrahlung weggelegt werden. Aufsetzen des Objektivdeckels und die Kameraunterbringung im Schatten (oder gleich in der Tasche) helfen, Schäden im Kamerainnern zu vermeiden.
• Bewahren Sie die Kamera vorzugsweise in einem geschlossenen und gepolsterten Behälter auf, damit nichts an ihr scheuern kann.
• Lagern Sie die Kamera an einem trockenen, ausreichend belüfteten und vor hohen Temperaturen und Feuchtigkeit sicheren Ort.

• Fototaschen, die im Einsatz nass geworden sind, sollten ausgeräumt werden, um Beschädigungen Ihrer Ausrüstung durch eventuell frei werdende Ledergerbmittel-Rückstände auszuschließen.

• Zum Schutz gegen Pilzbefall (Fungus-Befall) beim Einsatz in feuchtheißem Tropenklima sollte die Kameraausrüstung möglichst viel der Sonne und Luft ausgesetzt werden. Die Aufbewahrung in dicht abgeschlossenen Behältern oder Taschen ist nur empfehlenswert, wenn zusätzlich ein Trockenmittel, wie z.B. Silica-Gel, verwendet wird.

• Bewahren Sie die Kamera zur Vermeidung von Fungus-Befall auch nicht längere Zeit in einer Ledertasche auf.
• Notieren Sie die Fabrikationsnummer Ihrer Leica X-U, weil sie im Verlustfall außerordentlich wichtig ist.

STICHWORT-VERZEICHNIS

Abschaltung, automatische 30

Akku, Einsetzen und Herausnehmen....20

Anzeigen....78

Anzeigen 78

Aufbewahren....74

Auflösung....32/54

Aufnahmefrequenz, siehe Hauptschalter

Auslöser, siehe auch technische Daten 25

Ausschnitt, Wahl des, siehe Wiedergabebetrieb

Belichtungssteuerung....42

Belichtungskorrekturen 48

Belichtungsreihe, automatische 49

Blendenautomatik 46

Manuelle Einstellung 47

Messmethoden 42

Programmautomatik....45

Zeitautomatik....46

Betrachten der Aufnahmen, siehe Wiedergabebetrieb

Bildfrequenz, siehe Hauptschalter

Bildnummerierung....58

Blitzbetrieb 50

Dateiformat.... 32

Datenübertragung auf einen Rechner 67

DNG 32/68

Ein- / Ausschalten, siehe Hauptschalter

Entfernungseinstellung....38

AF-Hifslicht 38

Autofokus 38

Manuelle Einstellung 41

Messmethoden 39

Scharfeinstellhilfe.... 41

Ersatzteile 69

Farbraum 54/68

Farbsättigung....36

Filmstile 37

Firmware-Updates....68

Formatieren der Speicherkarte 57

Geräusche (Tastenquittierungs-[Rückmelde-]Töne)....30

Hauptschalter 24

Histogramm 43

Infodienst, Leica Product Support 90

ISO-Empfindlichkeit 35/54

Kompressionsrate 32
Kontrast....36
Kundendienst / Leica Customer Care.... 90
Lautstärke....30/61
Lieferumfang....2
Löschen von Aufnahmen 64
Menüpunkte 86
Menüsprache....30
Menüsteuerung....26
Monitor....31
Pflegehinweise 72
Profile 59
Reparaturen / Leica Customer Care....90
Rohdaten....32/68
Schärfe....36
Schützen von Aufnahmen / Aufheben des Löschschutzes ...... 65
Selbstauslöser 56
Serienaufnahmen, siehe Hauptschalter
Software....68
Speicherkarte, Einsetzen und Herausnehmen 20
Stabilisierung....59/54

Technische Daten....88
Teile, Bezeichnung der....12
Tonaufzeichnung 55
Tragriemen....16
Uhrzeit und Datum....30
Unterwasser-Betriebsart.... 7
Vergrößern von Aufnahmen bei der Wiedergabe.... 62
Videoaufnahmen 54
Vorsichtshinweise 70
Warnhinweise....8
Weißabgleich 33/54
Wiedergabebetrieb....60
Zubehör 69
Zurückstellen aller individuellen Menüeinstellungen 59

ANHANG

ANZEIGEN

Bei Aufnahme

P 1/125s* 1 2 4 5 6 7 8 10 9 11 12 3 F56 EV+10

1 Belichtungs-Betriebsart

Unterwasser-Betriebsart

P: Programmautomatik

A: Zeitautomatik

T: Blendenautomatik

M: manuelle Einstellung von Verschlusszeit und Blende

2 Verschlusszeit

(erscheint bei manueller Einstellung sofort, d. h. bei Blendenautomatik und manuell; bei automatischer Einstellung, d. h. bei Programm- und Zeitautomatik, nur nach Antippen des Auslösers; nach Druckpunktnahme des Auslösers rot bei Über- oder Unterschreitung des Einstellbereichs mit Programm-, Zeit- und Blendenautomatik, sonst weiß)

3 Hinweis auf veränderte Zeit-Blenden-Kombination

(erscheint nur bei Programmautomatik und erfolgter Verschiebung)

4 Hinweis auf Programm-Shift-Möglichkeit (Veränderung der

Zeit-Blenden-Kombination) / auf die Einstellung langer Verschluss-zeiten mit der Einstellwippe

(erscheint nur bei Programmautomatik / nur bei Einstellung des Verschlusszeitenrads auf die Stellung 1+)

5 Belichtungs-Messmethode

: Mittenbetonte Messung

: Mehrfeldmessung

Spot-Messung

6 Blendenwert

(erscheint bei manueller Einstellung sofort, d. h. bei Zeitautomatik und manuell; bei automatischer Einstellung, d. h. bei Programm- und Blendenautomatik, nur nach Antippen des Auslösers; nach Druckpunktnahme des Auslösers rot bei Über- oder Unterschreitung des Einstellbereichs mit Programm-, Zeit- und Blendenautomatik, sonst weiß)

7 Belichtungskorrektur eingestellt, einschließlich Korrekturwert (nicht bei manueller Einstellung von Verschlusszeit und Blende)

8 Akku-Ladezustand

: ausreichende Kapazität

: nachlassende Kapazität

: ungenügende Kapazität

☐: Ersatz oder erneutes Aufladen erforderlich

9 Normales Autofokus-Messfeld (alternativ zu 10)

10 Spot-Autofokus-Messfeld (alternativ zu 9)

11 Vergrößerter mittlerer Ausschnitt des Bildes (alternativ zu 9/10, erscheint nur bei manueller Entfernungseinstellung)

12 Lichtwaage (erscheint nur bei manueller Einstellung von Verschlusszeit und Blende)

P 1/125s® QD F5.6 EV+10 ● AF ISO 100 WB AWB 13 14 15 16 17 23 22 2998 21 2902 -10 19

Zusätzlich zu 1-12, durch Drücken der INFO-Taste:

13 Laufende Videoaufnahme
14 Automatische Entfernungseinstellung
15 Automatische Belichtungsreihe aktiviert
16 ISO-Empfindlichkeit (nur bei manueller Belichtungseinstellung)

17 Weißabgleich (Erscheint nicht bei Verwendung der Unterwasser-Betriebsart)

Automatisch

Kunstlicht

Sonne

Blitz

Wolken

Schatten

Graukarte 1

M2 Graukarte 2

Farbtemperatur

SET NB aukarte 1

SET avakarte 2

Einstellung Farbtemp.

18 Histogramm (RGB, erscheint nur, wenn aktiviert, in Gelb bei eingeschaltetem Blitzgerät und/oder mit längeren Verschlusszeiten als ^1/_2 s, sonst in Weiß)
19 Blitz-Belichtungskorrektur eingestellt, einschließlich Korrekturwert

20 Blitz-Betriebsart

(rot blinkend bei fehlender Blitzbereitschaft, sonst weiß, erscheint nicht bei eingestellter Belichtungsreihe)

♂A: Automatische Blitz-Zuschaltung
☀A: Automatische Blitz-Zuschaltung mit Vorblitz
\$: Manuelle Blitz-Zuschaltung
☀️: Manuelle Blitz-Zuschaltung mit Vorblitz
S: Automatische Blitz-Zuschaltung mit längeren Verschlusszeiten
S: Automatische Blitz-Zuschaltung mit Vorblitz und längeren Verschlusszeiten

21 Selbstauslöser aktiviert / ablaufend

2 : 2 Sekunden Vorlaufzeit
12 : 12 Sekunden Vorlaufzeit

22 Bildzählwerk (verbleibende Bildzahl) /

abgelaufene Videoaufnahmezeit

(bei fehlender Speicherkapazität blinkt als Warnung ☐)

23 Hinweis auf eingesetzte Speicherkarte

P 1/125s* QP F5.6 EV+10 24

Zusätzlich zu 1-12, durch erneutes Drücken der INFO-Taste:

24 Liniengitter

Bei Wiedergabe

(mit/ohne Clipping-Anzeigen)

25 Belichtungs-Betriebsart
(s. 1)

26 Verschlusszeit

(s. 2, nicht bei Videoaufnahmen)

27 Belichtungs-Messmethode

(s. 5, nicht bei Videoaufnahmen)

28 Blendenwert

(s. 6, nicht bei Videoaufnahmen)

29 Belichtungs-Korrekturwert

(s. 7, nicht bei Videoaufnahmen)

30 Akku-Ladezustand

(S. 8)

31 Hinweis auf die Möglichkeit, einen Ausschnitt zu vergrößern (nicht bei Videoaufnahmen)

32 Symbol für Videoaufnahme

33 Symbol für löschgeschützte Aufnahme

Bei verkleinerter Wiedergabe von 16 Aufnahmen:

34 Angewählte Aufnahme

Zusätzlich zu 25-33 bei Videoaufnahmen, durch Drücken der INFO-Taste:

35 Video-Steuersymbole

36 Abgelaufene Wiedergabezeit / Laufbalken

35 36 00:00:00

Zusätzlich zu 25-33, nur bei Ausschnittsvergrößerungen, durch Drücken der INFO-Taste:

37 Hinweis auf die Verwendung der Einstellwippe zur Ausschnittsvergrößerung/-verkleinerung, einschließlich Vergrößerungsfaktor

38 Darstellung von Ausschnittsgröße und -lage

Zusätzlich zu 25-31, nur aus 100%- Ansicht heraus, durch Drücken der INFO-Taste:

M 1/30s AF 44 DNG + JPG 4.5 2.6MB WB Auto ISO 100 L99900+4 39 40 10:50:3+ 21.02.2013 4.1 42 43 17/17 52 -10 54 53

39 Ordner-/Aufnahmenummer
40 Automatische Belichtungsreihe
41 Datum und Uhrzeit der gezeigten Aufnahme
42 Speicherkarte
43 Bildzählwerk (Aufnahme-Nummer/Gesamtzahl)
44 Scharfeinstell-Betriebsart (s. 15)
45 Dateiformat / Kompressionsrate
46 JPEG-Auflösung / Video-Aufnahmeformat
47 Dateigröße
48 Weißabgleich (s. 17)
49 ISO-Empfindlichkeit (verwendeter Wert, s. 16)
50 Videoaufnahme

51 Geschützte Aufnahme
52 Histogramm (nicht bei Videoaufnahmen)
53 Blitz-Belichtungskorrektur, einschließlich Korrekturwert
54 Blitz-Betriebsart

(s. 21 erscheint ohne Blitz-Belichtungskorrektur an dessen Stelle)

a. Keine Anzeige: Aufnahme ohne Blitz
b. 5A/5/S Aufnahme ohne Vorblitz
c. 7A0/7Aufnahme mit Vorblitz

DIE MENÜPUNKTE

Seite 1
JPEG-Auflösung	s. S. 32
Dateiformat	s. S. 32
Video-Format	s. S. 54
Autom. ISO-Einst.	s. S. 35
Belichtungsmessung	s. S. 42
Serienaufnahmen	s. S. 24
AF-Hilfslicht	s. S. 38
MF-Lupe	s. S. 41

Seite 2
Bildstabilisierung Foto	s. S. 59
Bildstabilisierung Video	s. S. 54
Filmmodus	s. S. 37
Schärfe	s. S. 36
Sättigung	s. S. 36
Kontrast	s. S. 36
Blitz-Zündzeitpunkt	s. S. 53
Monitor-Helligkeit	s. S. 31

Seite 3
Monitor Farbeinstellung	s. S. 31
Aufnahme-Histogramm	s. S. 43
Wiederg.-Histogramm	s. S. 43
Bildnummerierung zurücksetzen	s. S. 58
Autom. Wiedergabe	s. S. 60
Autom. Abschaltung	s. S. 30
LCD Auto-Aussch.	s. S. 31
Farbraum	s. S. 58

Seite 4
Datum / Uhrzeit	s. S. 30
Windgeräuschdämpfung	s. S. 55
Verschluss-Lautstärke	s. S. 30
Piepton	s. S. 30
Language	s. S. 30
Anz. autom. drehen	s. S. 66
FlashAir	s. S. 67
Schützen	s. S. 65

Seite 5

Formatieren	s. S. 57
Firmware-Version	s. S. 68
Benutzerprofil	s. S. 59

TECHNISCHE DATEN

Kamera-Typ Leica X-U (Typ 113)

Sensor CMOS-Sensor, Größe APS-C (23,6 x 15,7mm) mit 16,5/16,2 Mio. Pixeln (total/effektiv), Format-Seitenverhältnis 3:2

Auflösung Wählbar für JPEG-Format: 16M - 4928 x 3264 Pixel, 12.2M - 4272 x 2856 Pixel, 7M - 3264 x 2160 Pixel, 3M - 2144 x 1424 Pixel, 1.8M - 1632 x 1080 Pixel, DNG: 4944 x 3278 Pixel

Video-Aufnahmeformat MP4

Video-Auflösung/Bildfolgerate Wählbar 1920 x 1080p, 30B/s oder 1280 x 720p, 30B/s

Objektiv Leica Summilux 1:1,7/23mm ASPH. (entspricht 35mm bei Kleinbild-Format), 10 Linsen in 8 Gruppen, 4 asphärische Linsenoberflächen, UW-Schutzglas

Blenden Einstellung Von f/1,7 bis f/16 in 13 EV-Stufen

Bilddaten-Dateiformate / Kompressionsraten Wählbar: JPG Superfein, JPG Fein, DNG + JPG Superf, DNG + JPG Fein

Speichermedien SD-/SDHC-/SDXC-Speicherkarten, Multimedia-Karten

ISO Bereich Automatisch, ISO 100, ISO 200, ISO 400, ISO 800, ISO 1600, ISO 3200, ISO 6400, ISO 12500

Weißabgleich automatisch, Voreinstellungen für Tageslicht, bewölkt, Halogenbeleuchtung, Schatten, elektronischer Blitz, zwei manuelle Einstellungen, manuelle Farbtemperatur-Einstellung

UW-Betriebsart Mit separater Taste aufrufbar, passt Weißabgleich und Verzeichnungskorrektur an die Bedingungen unter Wasser an

Autofokus-System Kontrastbasiertes Autofokus System

Entfernungs-Einstellbereich Von 20cm bis unendlich, automatische (Autofokus) oder manuelle Entfernungseinstellung, wahlweise Lupenfunktion als Entfernungs-Einstellhilfe

Autofokus-Messmethoden 1-Feld, 11-Feld, Spot, Gesichtserkennung

Belichtungs-Betriebsarten Programmautomatik, Zeitautomatik, Blendenautomatik und manuelle Einstellung

Belichtungsmessung Mehrfeld, mittenbetont, Spot

Belichtungskorrektur ±3EV in 1/EV-Stufen

Automatische Belichtungsreihen Drei Aufnahmen in Abstufungen bis 3EV, einstellbar in ½EV-Stufen

Verschlusszeiten-Bereich 30s bis 1/2000S

Serienaufnahmen 3B/s oder 5B/s, max. sieben Aufnahmen bei gleichbleibender Aufnahmefrequenz mit DNG + JPG Fine

Blitz-Betriebsarten Automatisch, Automatisch/Rote Augen Reduzierung, Immer An, Immer An / Rote Augen Reduzierung, Langzeitsynchronisation, Langzeitsynchronisation / Rote Augen Reduzierung, Aus

Blitz-Belichtungskorrektur ±3EV in ¼EV-Stufen

Arbeitsbereich des eingebauten Blitzgerats (für ISO 100/21°) ca. 0,3 - 2,0m, Leitzahl 5

Blitz-Folgezeit des eingebauten Blitzgeräts Ca. 5s mit voll aufgeladenem Akku

Monitor 3"-TFT-LCD-Monitor mit ca. 920.000 Pixeln

Selbstauslöser Vorlaufzeit wahlweise 2 oder 12s

Betriebsbedingungen Umgebungstemperatur: -10^ C bis +40^ C / 0^ C bis 40^ C (an Land / unter Wasser), Luftfeuchtigkeit: maximal 85% (nicht kondensierend)

Wasser-/Staubdichtigkeit Entsprechend JIS/IEC Schutzklasse 68 (IP68) (Gemäß Leica Camera AG Prüfungsbedingungen ^1 ), ermöglicht Aufnahmen unter Wasser bis zu einer Tiefe von 15m für eine Dauer bis zu 60 Minuten

Stoßfestigkeit Entsprechend MIL-STD 810G, Methode 516.5 ^2 (Gemäß Leica Camera AG Prüfungsbedingungen ^1 )

Stromversorgung Lithium-Ionen-Akku, Nennspannung 3,7V, Kapazität 1600mAh (nach CIPA-Standard): ca. 450 Aufnahmen, Ladezeit (nach Komplettentladung): ca. 200 min., Modell-Nr. BP-DC8, Hersteller: PT SANYO Energy Batam, Hergestellt in Indonesien

Ladegerät Eingang: Wechselspannung 100 - 240V, 50/60Hz, 0,2A, automatisch umschaltend. Ausgang: Gleichspannung 4,2V, 0,65A, Modell-Nr. BC-DC8, Betriebsbedingungen: 0 bis 35°C Hersteller: Phihong (Dongguan) Electronics Co., Ltd, Hergestellt in China

Gehäuse Kunststoff-Kern, obere und untere Deckkappen aus Aluminium, flexible TPE-Armierung

Stativgewinde A ¼ DIN 4503 (¼")

Maße (BxHxT) Ca. 140 x 79 x 88mm

Gewicht ca. 600/635g (ohne/mit Akku)

Diese Prüfungsbedingungen stellen keine Pauschalgarantie dar bezüglich Beständigkeit gegen Schäden oder Zerstörung, beispielsweise sind rein äußerliche Folgen des Stoßtests wie abgeplatzte Farbe oder Verformungen, oder auch die Wasserdichtigkeit nach dem Stoßtest nicht Bestandteil der Wasserdichtigkeits-Prüfungen. Diese betreffen keine anderen Flüssigkeiten außer Süß- oder Salzwasser, sowie kein Strömungs-, bzw. Strahldruck.

^2 Bei dieser Prüfung fällt die Kamera aus einer Höhe von 1,22m auf eine 5cm starke Holzplatte.

Änderungen in Konstruktion und Ausführung vorbehalten.

LEICA AKADEMIE

Neben anspruchsvollen Produkten der Höchstleistungsklasse für Fotografie und Beobachtung bieten wir in der Leica Akademie seit vielen Jahren als besonderen Service praxisgerechte Seminare und Schulungen an, in denen das Wissen um die Welt der Fotografie von der Aufnahme über die Bildbearbeitung bis zur Präsentation sowohl Anfängern als auch fortgeschrittenen Foto-Enthusiasten nahegebracht wird.

Die Inhalte der Kurse variieren von allgemeiner Fotografie bis zu interessanten Spezialgebieten und bieten eine Fülle von Anregungen, Informationen und Ratschlägen für die Praxis. Sie werden von einem ausgebildeten Team von Fachreferenten in modern ausgestatteten Kursräumen durchgeführt.

Nähere Auskünfte und das aktuelle Seminarprogramm einschließlich der Fotoreisen sind erhältlich bei:

Leica Camera AG

Leica Akademie

Am Leitz-Park 5

D-35578 Wetzlar

Telefon: [phone]

Telefax: [phone]

[e-mail]

LEICA PRODUCT SUPPORT

Anwendungstechnische Fragen zu den Leica Produkten einschließlich der ggf. mitgelieferten Software beantwortet Ihnen schriftlich, telefonisch oder per E-Mail die Product Support-Abteilung der Leica Camera AG. Auch für Kaufberatungen und die Bestellung von Anleitungen ist er Ihr Ansprechpartner.

Alternativ können Sie Ihre Fragen ebenso über das Kontaktformular auf der Website der Leica Camera AG an uns richten.

Leica Camera AG

Für die Wartung Ihrer Leica Ausrüstung sowie in Schadensfällen stehen Ihnen die Customer Care-Abteilung der Leica Camera AG oder der Reparaturdienst einer Leica Landesvertretung zur Verfügung (Adressenliste siehe Garantiekarte).

Leica Camera AG

Customer Care

Am Leitz-Park 5

D-35578 Wetzlar

Telefon: [phone]

Telefax: [phone]

[e-mail]

Leica X-U

Instructions

FOREWORD

Dear Customer,

Firmware updates 158
