T1500-28PCT - Netværksswitch TP-LINK - Gratis brugsanvisning og manual

Produkttype	Switch netværk
Mærke	TP-Link
Model	T1500-28PCT
Kategori	Administrerbar switch (Smart)
Antal Ethernet-porte	24 porte 10/100/1000Base-T
PoE+ porte	24 PoE+ porte (IEEE 802.3at/af)
SFP-porte	4 SFP-slots (1000Base-X)
Konsolport	1 RJ45 konsolport
Strømforsyning	Intern, 100-240 V~ 50/60 Hz
Maksimalt strømforbrug	250 W (med maks. PoE-belastning)
Dimensioner (B x D x H)	440 x 260 x 44 mm (1U)
Vægt	2,5 kg
Montering	På bord eller i 19" rack
Administrationsinterface	Web (HTTP/HTTPS), CLI (konsol/telnet/SSH)
Styringsprotokoller	SNMP, RMON, VLAN, QoS, IGMP snooping
Garanti	TP-Links begrænsede garanti (se manual)
Driftstemperatur	0 °C til 50 °C
Driftsfugtighed	10% til 90% uden kondensering
Vedligeholdelse og rengøring	Rengør med en tør, blød klud. Brug ikke flydende eller slibende produkter.
Sikkerhed	Må ikke skilles ad, brug ikke nær vand, tag stikket ud for at slukke.
Reservedele og reparerbarhed	Ingen reservedele tilgængelige. Kontakt kundeservice for reparation.

Ofte stillede spørgsmål - T1500-28PCT TP-LINK

Hvordan tilslutter jeg switchen til mit netværk?

Tilslut et RJ45 Ethernet-kabel fra en router eller en anden switch til en af portene på T1500-28PCT. Brug lige kabler til at forbinde terminaludstyr som computere.

Hvordan konfigurerer jeg switchens IP-adresse?

Som standard er IP-adressen 192.168.0.1. Sørg for at din computer er i samme undernet (f.eks. 192.168.0.x). Åbn en browser og gå til http://192.168.0.1. Log ind med brugernavn og adgangskode admin.

Kan jeg bruge denne switch med ikke-PoE-enheder?

Ja, PoE+ portene er bagudkompatible med ikke-PoE-enheder. Switchen vil ikke levere strøm på disse porte.

Hvordan monterer jeg switchen i et rack?

Fastgør de medfølgende monteringsbeslag på hver side af switchen med de inkluderede skruer. Brug passende bolte (medfølger ikke) til at fastgøre det i 19-tommers racket.

Hvordan får jeg adgang til kommandolinjegrænsefladen (CLI)?

Tilslut et konsolkabel (medfølger) fra switchens konsolport til en seriel eller USB-port på din computer. Brug en terminalemulator (baud rate 115200) til at oprette forbindelse. Standard login er admin.admin.

Hvad er den samlede tilgængelige PoE-effekt?

Switchen kan levere op til 250 W totalt på alle PoE+ porte, med maksimalt 30 W pr. port.

Hvad gør jeg, hvis switchen ikke tænder?

Kontroller at strømkablet er korrekt tilsluttet til stikkontakten og switchen. Prøv en anden stikkontakt. Hvis problemet fortsætter, kontakt TP-Links kundeservice.

Hvordan nulstiller jeg switchen til fabriksindstillingerne?

Hold Reset-knappen (placeret på frontpanelet) nede i ca. 10 sekunder, og slip derefter. Switchen genstarter med standardindstillingerne.

Kan jeg stable flere T1500-28PCT switche?

Denne model understøtter ikke fysisk stabling. Du kan forbinde dem via SFP- eller Ethernet-porte og administrere dem individuelt.

Hvilke sikkerhedsforanstaltninger skal jeg overholde?

Må ikke skilles ad. Brug ikke i nærheden af vand. Tag strømkablet ud for at slukke. Kun kvalificeret personale må udføre reparationer.

BRUGSANVISNING T1500-28PCT TP-LINK

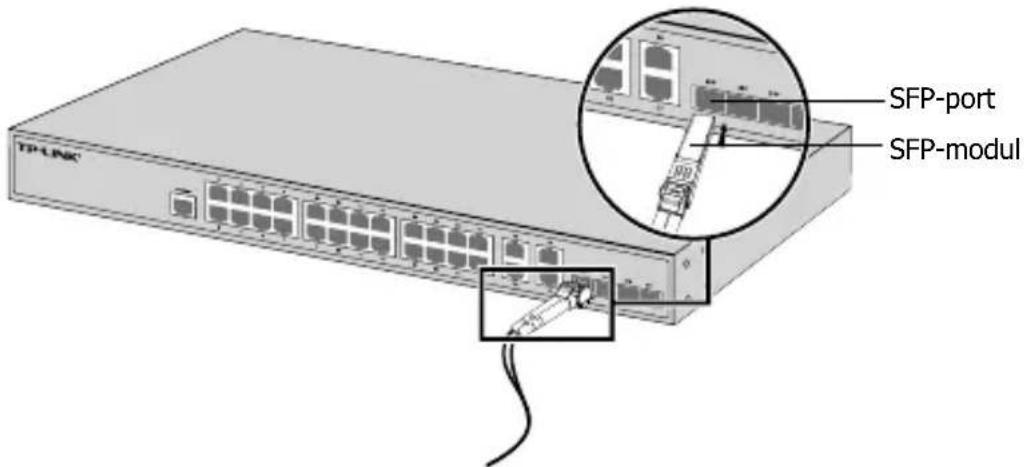

For svitsjer med SFP-porter, kan du koble en SFP-port til en SFP-modul. Hvis en SFP-mottaker er installert i et sport og har en gyldig kobling på porten, vil den tilknyttede RJ45-porten deaktiveres og ikke kunne brukes.

- Konsollport

For brytere med konsollport, kan du koble konsollporten til datamaskinen med konsollkabelen. Deretter kan du laste CLI for å administrere svitsjen.

For at installere enheden på skrivebordet, skal du følge trinene nedenfor:

1. Sæt enheden på en flad overflade, der er stærk nok til at bære hele vægten af enheden med alle beslag.
2. Fjern det selvklæbende papir fra undersiden af gummifødderne.
3. Vend enheden om og sæt de medfølgende gummifødder på de forsænkede områder nederst i hvert hjørne af enheden.

- Skabsmontering

For at montere enheden i et skab, skal du følge vejledningen nedenfor:

1. Kontrollér jordforbindelsen og stabiliteten af skabet.

2. Fastgør de medfølgende skabsbeslag på hver side af enheden med de medfølgende skruer.

1. Når beslagene er fastgjort på enheden, skal du bruge passende skruer (medfølger ikke) til at fastgøre beslaget til skabet.

Tilslutning

- Ethernet-port

Tilslut et Ethernet-port til computeren med et RJ45-kabel, som vist på følgende figur.

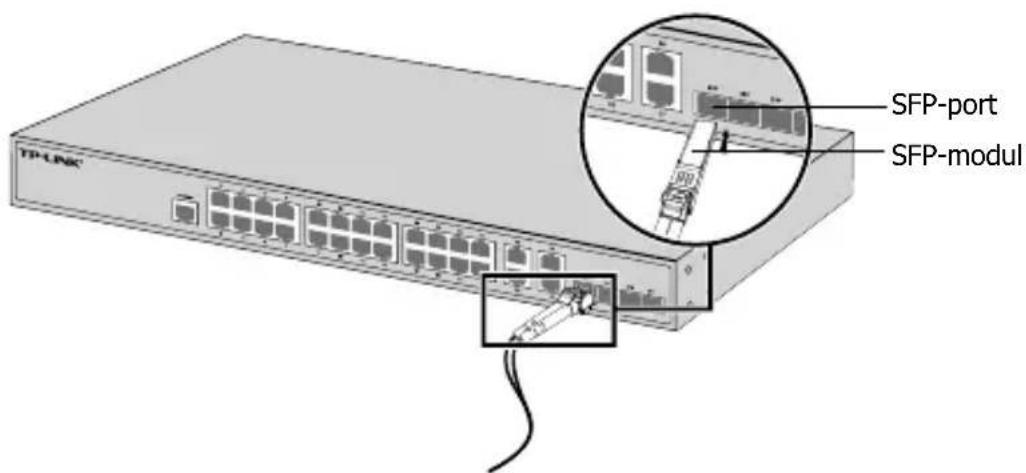

- SFP-port

For kontakter med SFP-porte kan du tilslutte et SFP-port til et SFP-modul. Hvis en SFP-transceiver er installeret i et stik og har et gyldigt link på porten, vil den tilknyttede RJ45-port bliver deaktiveret og kan ikke bruges.

- Konsolport

For kontakter med konsolport, kan du tilslutte konsolporten til din computer med konsolkablet. Derefter kan du indlæse CLI til at administrere kontakten.

Sæt hunstikket af den medfølgende netledning i enhedens strømstik og hanstikket i en stikkontakt.

- Konfigurer kontakten vha. brugergrænsefladen

1. Angiv IP-adressen på din PC på samme undernet som kontakten. IP-adressen er 192.168.0.x ("x" er et nummer fra 2 til 254); undernetmasken er 255.255.255.0.

2. Åbn en browser og indtast standard administrationsadressen http://192.168.0.1 i browserens adressefelt, og tryk derefter på tasten Enter.

3. Indtast admin for standard brugernavn og adgangskode med små bogstaver. Klik på Logon-knappen eller tryk på Enter.

4. Efter en vellykket login, kan du konfigurere kontakten på administrationssiden.

- Konfigurer kontakten ved hjælp af CLI (kun for Smart-kontakter og styrede kontakter)

Du kan logge på og få adgang til CLI'en for at styre kontakten. For detaljerede instruktioner om, hvordan du gør dette, henvises til CLI-vejledningen.

- Konfigurer kontakten vha. værktøjet (kun for Easy Smart-kontakter)

Du kan bruge Easy Smart konfigurationsværktøj til centralt at styre hele netværk af Easy Smart kontakter. For detaljerede instruktioner om, hvordan du gør dette, henvises til brugervejledningen.

Kurulum

- Masaüstü Kurulumu

Sikkerhedsinformation

• Du kan tænde/slukke for enheden ved at benytte Tænd/Sluk knappen. På produkter der ikke er udstyret med en Tænd/Sluk knap, er den eneste måde at afbryde enheden på, at udtrække ledningen eller adapteren til strømkilden. Den afbrudte enhed skal forblive klar til brug.
• Undlad at åbne enheden eller forsøge at reparere det. Du vil være udsat for højspænding eller andre risici. Hvis du åbner en forseglet komponent eller produkt(er) bortfalder garantien. Hvis du har brug for vedligeholdelse, bedes du kontakte os.
• Undlad at benytte enheden i nærheden af vand.

TP-LINK begrænset produktgaranti

Gælder kun TP-LINK mærkevarer.

DENNE GARANTI GIVER DIG SPECIFIKKE JURIDISKE RETTIGHEDER OG DU KAN HAVE ANDRE RETTIGHEDER SOM VARIERER FRA STAT TIL STAT (ELLER FRA LAND ELLER PROVINS).

INDENFOR LOVENS RAMMER ER GARANTIEN OG RETSMIDLERNE DER FREMGÅR ESKKLUSIVE OG I STEDET FOR ALLE ANDRE RETTIGHEDER, RETSMIDLER OG BETINGELSER.

TP-LINK garanterer at alle TP-LINK hardware produkter indeholdt i den originale emballage ikke er behæftede med fejl på materialer og håndværk såfremt de bruges efter hensigten og i overensstemmelse med TP-LINK's retningslinjer, indenfor en periode som afhænger af den lokale service, fra købsdatoen af den oprindelige slutbruger/køber.
