BRUGSANVISNING CG 27EJ HITACHI

BEMÆRK: Nogle enheder er ikke udstyret med disse.

	Symboler⚠ ADVARSELMotorudstødningen fra dette produkt indeholder kemikalier, som i staten Californien anses for at fremkalde kræft, fødselsskader og andre reproduktive skader.
	Det er vigtigt, at du læser, fuldt ud forstår og overholder de følgende sikkerhedsforanstaltninger og adversler. Skødesløs eller forkert brug af denne enhed kan forårsage alvorlige eller dødelige kvæstelser.		Viser det maksimale omdrejningstal.Brug ikke skæreudstyr, hvis maksimale omdrejningstal er mindre end akslens omdrejningstal.
	Læs, forstå og følg alle adversler og instruktioner i denne brugsanvisning og på enheden.		Brug handsker, når det er nødvendigt,f.eks. når du samler skæreudstyr.
	Brug altid beskyttelsesudstyr for øjne,hovedet og ører under brugen af denne enhed.		Brug skridsikkert og robust fodtøj.
	Brug ikke metalklinger/stive klinger, når dette tegn er vist på enheden.		Der kan forekomme tryk mod klingen,når den roterende klinge kommer ikontakt med en fast genstand i detkritiske område. Der kan opstå enfarlig situation, hvor hele enheden ogbrugeren bliver skubbet voldsomt.Denne reaktion kaldes klingetryk.Som følge heraf kan brugeren mistekontrollen over enheden, hvilketkan medføre alvorlige eller dødeligekvæstelser. Klingetryk forekommerisær i områder, hvor det er vanskeligtat se det materiale, der skal klippes.
	Hold alle børn, tilskuere og hjælpere 15 m væk fra enheden. Hvis nogen nærmersig, skal du straks stoppe motoren og skæreudstyret.
	Pas på udslyngede genstande.		Angiver håndtagets placering.Fastgør ikke håndtaget over dettepunkt.
Inden du bruger maskinen• Læs brugsanvisningen omhyggeligt.• Kontroller, at skæreudstyret er korrekt samlet og indstillet.• Start enheden og kontroller karburatorindstillingen. Se “VEDLIGEHOLDELSE”.

Indhold

HVAD ER HVAD 69

ADVARSLER OG SIKKERHEDSINSTRUKTIONER ....70

SPECIFICATIONER....71

SAMLEPROCEDURER....72

BETJENING....73

VEDLIGEHOLDELSE 73

HVAD ER HVAD

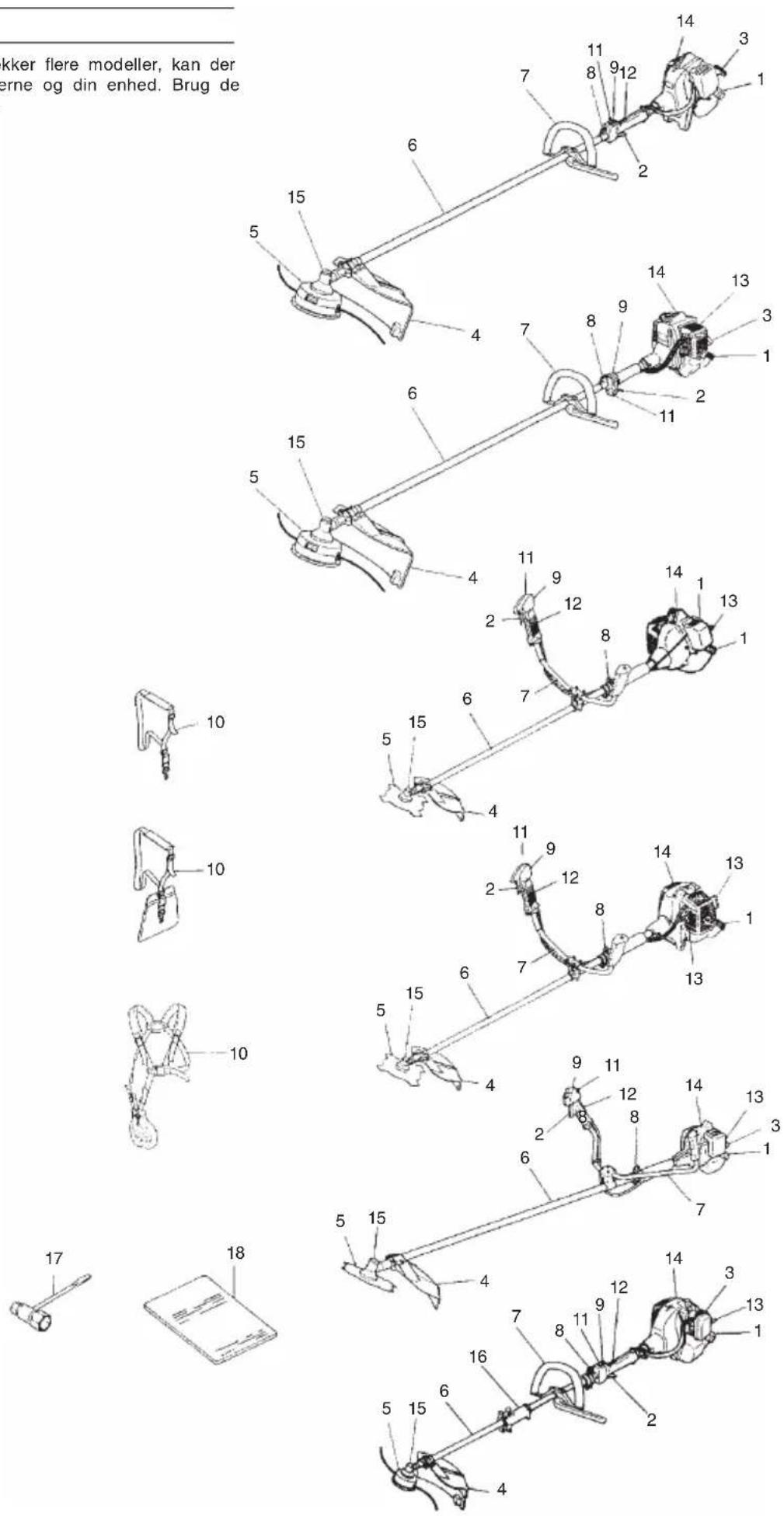

Eftersom denne brugsanvisning dækker flere modeller, kan der være nogle forskelle mellem billederne og din enhed. Brug de instruktioner, der gælder for din enhed.

1. Brændstofdæksel
2. Gashåndtag
3. Starthåndtag
4. Klingeafskærmning
5. Skæreudstyr
6. Drivakselrør
7. Håndtag
8. Ophængningsøje
9. Tændingskontakt
10. Sele
11. Lås til gashåndtag
12. Gashåndtagsspærre
13. Choker
14. Motor
15. Vinkelgearhus
16. Drejeledshus
17. Topnøgle
18. Brugsanvisning

ADVARSLER OG SIKKERHEDSINSTRUKTIONER

Operatørsikkerhed

○ Brug altid ansigtsskærm eller briller af sikkerhedshensyn.
○ Bær altid kraftige, lange bukser, støvler og handsker. Bær ikke løse klæder, smykker, korte bukser, sandaler eller hav bare fødder. Hår over skulderlængde skal sikres.
Brug ikke dette værktøj, hvis du er træt, syg eller påvirket af alkohol, stoff er eller medicin.
○ Lad aldrig et barn eller en uerfaren person betjene maskinen.
Brug høreværn. Vær opmærksom på dine omgivelser. Vær opmærksom på tilskuere, der kan signalere et problem. Fjern omgående sikkerhedsudstyr ved standsning af motoren.
○ Lad aldrig maskinen køre i et lukket rum eller en lukket bygning. Indånding af udstødningsgasser kan være dræbende.
○ Hold håndtagene fri for olie og brændstof.
○ Hold hænderne væk fra skærende udstyr.
○ Tag ikke fat på eller hold enheden på dens skærende udstyr.
○ Når du slukker for enheden, skal du sikre dig, at skæreudstyret er standset, inden du sætter enheden ned.
○ Ved længere arbejder skal man holde regelmæssige pauser for at undgå mulige Hand-Arm Vibration Syndrome (HAVS)-skader, der forårsages af vibrationer.

ADVARSEL

○ Antivibrationssystemer garanterer ikke, at du slipper for HAVS- eller carpal tunnel-syndrom. Derfor skal vedvarende og regelmæssige brugere holde øje med deres hænders og fingres tilstand. Søg straks læge, hvis nogen af de ovenfor nævnte symptomer opstår.

Hvis du anvender nogen medicinske elektriske/elektroniske anordninger som f.eks. en pacemaker, skal du kontakte din læge og producenten af anordningen før betjening af noget motorudstyr.

Enhed/maskinsikkerhed

☐ Undersøg hele enheden/maskinen før hver brug. Udskift beskadigede dele. Kontroller for brændstoflækager og kontroller, at alle fastgørelser er på plads og spændt sikkert.
○ Udskift dele, der er revnede, skårede eller beskadiget på nogen måde, inden du bruger enheden/maskinen.
○ Kontroller, at sikkerhedsafskærmningen er korrekt monteret.
○ Hold andre væk, når du indstiller karburatoren.
Brug kun tilbehør, som er anbefalet af producenten til denne enhed/maskine.

ADVARSEL

Foretag aldrig ændringer på enheden/maskinen under nogen form. Brug aldrig enheden/maskinen til et job, som den ikke er beregnet til.

Brændstofsikkerhed

○ Bland og hæld brændstof på udendørs, og hvor nogen gnister eller fl ammer.
○ Brug en beholder, som er godkendt til brændstof.
○ Ryg ikke og tillad ikke rygning nær brændstof eller enheden/maskinen eller under brugen af enheden/maskinen.
○ Tør alt spildt brændstof op, inden du starter motoren.
Gå mindst 3 m væk fra påfyldningsstedet, inden du starter motoren.
○ Stop motoren før du fjerner brændstofdækslet.
Tøm brændstoftanken, inden du sætter enheden/maskinen til opbevaring. Det anbefales, at brændstoffet tømmes af efter hver brug af enheden/maskinen. Hvis der efterlades brændstof i tanken, så skal enheden/maskinen opbevares, så brændstoffet ikke lækker.
○ Opbevar enhed/maskine og brændstof på et sted, hvor dampe fra brændstof ikke kan komme i kontakt med gnister eller åben ild fra vandvarmere, elektriske motorer eller kontakter, ovne osv.

ADVARSEL

Brændstof antændes, eksploderer eller indåndes nemt, så man bør derfor være særlig opmærksom, når man håndterer eller påfylder brændstof.

Klippesikkerhed

○ Klip ikke i andet materiale end græs og buske.
○ Inspicer det område, der skal klippes, inden hver brug. Fjern genstande der kan slynges omkring eller vikles ind.
○ Bær en aerosol beskyttelsesmaske for at beskytte åndedrættet, när græsset klippes efter behandling med insektdræbende midler.
Hold andre inklusive børn, dyr, tilskuere og hjælpere uden for risikozonen på 15 m. Stop motoren øjeblikkeligt, hvis nogen nærmer sig.
○ Hold altid motoren på højre side af kroppen.
○ Hold enheden/maskinen fast med begge hænder.
○ Hold ordentligt fodfæste og god balance. Stræk ikke for langt ud.
○ Hold alle legemsdele væk fra lydpotten og skæreudstyret, når motoren er i gang.
○ Hold skæreudstyret under hoftehøjde.
○ Når man flytter til et nyt arbejdsområde, skal man sørge for at slukke maskinen og sikre sig, at alt skæreudstyr er stoppet.
○ Placer aldrig maskinen på jorden, mens den kører.
○ Man bør altid sikre sig, at motoren er slukket, og at alt skæreudstyr er helt stoppet, inden man fjerner stumper eller græs fra skæreudstyret.
○ Medtag altid förstehjælpsudstyr, när der arbejdes med motorudstyr.
○ Start eller kør aldrig motoren inde i et lukket rum eller bygning og/eller i nærheden af brandfarlige væsker. Indånding af udstødningsgasser kan være dræbende.

Vedligeholdelsessikkerhed

○ Vedligehold enheden/maskinen i overensstemmelse med anbefalede procedurer.
○ Tag tændrøret ud, inden du udfører vedligeholdelse, bortset fra ved karburatorindstilling.
○ Hold andre væk, når du indstiller karburatoren.
Brug kun originale Hitachi-reservedele som anbefalet af producenten.

○ Bær enheden/maskinen i hånden med motoren stoppet og lydpotten vendende væk fra kroppen.
○ Lad motoren køle af, tøm brændstoftanken, og sikr enheden/ maskinen, inden du sætter den til opbevaring eller transporterer den i et køretøj.
Tøm brændstoftanken, inden du sætter enheden/maskinen til opbevaring. Det anbefales, at brændstoffet tømmes af efter hver brug af enheden/maskinen. Hvis der efterlades brændstof i tanken, så skal enheden/maskinen opbevares, så brændstoffet ikke lækker.
○ Opbevar enheden/maskinen uden for børns rækkevidde.
○ Rengør og vedligehold enheden omhyggeligt og opbevar den på et tørt sted.
○ Kontroller, at motorkontakten er afbrudt under transport og r dæpbevakieger
○ Dæk kniven med knivdækslet ved transport i bil.

Hvis der forekommer situationer, som ikke er dækket af denne brugsanvisning, så vær påpasselig og brug den sunde fornuft. Kontakt din Hitachi-forhandler, hvis du behøver assistance. Vær særlig opmærksom på udsagn, hvor følgende ord står foran:

ADVARSEL

Hvis instruktionerne ikke følges, kan der være fare for alvorlige personskader eller død.

FORSIGTIG

Hvis instruktionerne ikke følges, kan der være fare for personskader eller skader på udstyret.

BEMÆRK

Nyttig information for korrekt funktion og brug.

FORSIGTIG

Du må ikke skille rekylstarteren ad, da rekylstarteren kan springe ud og forårsage personskade.

SPECIFICATIONER

Model		CG28EJ (L)CG28EJ (SL)CG28EJ	CG27EJ (SLP)CG27EJ (SP)CG27EJ (SLDP)	CG33EJ (L)CG33EJCG33EJ (S)CG33EJ (SL)	CG27EJ (SL)CG27EJ (S)CG27EJ (SLD)
	Motorstørrelse (ml) 28 26,9 33 27
	Tændrør	CHAMPION CJ6Yeller RCJ6Y ellertilsvarende	CHAMPION RCJ8eller tilsvarende	CHAMPION CJ6Yeller RCJ6Y ellertilsvarende	CHAMPION RCJ8Yeller tilsvarende
	Brændstoftankkapacitet (l)	0,70 0,67 0,70 0,67
	Tørvægt (kg)	5,45,565,6	5,26,15,4	5,55,75,865,9	5,05,75,2
	LydtryksniveauLpA (dB (A))(EN27917)	95,095,095,5	92,0 94,5		97,598,397,5
	Lydeff ektniveauLwA (dB (A))	116
	Vibrationsniveau (m/s2)(ISO7916)Forreste håndtagBagerste håndtagVenstre håndtagHøjre håndtag	2,6 4,13,5 5,62,4 2,51,9 2,0	[2223][OH24][7X4Y][DD6K][DSCW][OCT]	[5,4 5,2 5,8 2,13,7 7,1 4,3 5,6[VA27][OKT2][OYD7][TKC 4,6 2,33,4 2,0	[6KTH][6KTH][6KTH][6KTH][6KTH][6KTH][6KTH][6KTH][6KTH][6KTH][6KTH][6KTH][6KTH][38 HC][38HCl][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38 HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38CI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38 CI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCl][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38 HCI][38 HCI][38 HCI][38 HCI][38 HCI][38 HCI][38 HCI][38 HCI][38 HCI][38 HCI][38 HCI][38 HCI][38 HCI][38 HCI][38 HCI][38 HCI][38 HCI][38 HCI][38 HCI][38 HCI][38 HCI][38 HCI][38 HCI][38 HCI][38 HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38HCI][38 HCI][38 CI][38 CI][38 CI][38 CI][38 CI][38 CI][38 CI][38 CI][38 CI][38 CI][38 CI][38 CI][38 CI][38 CI][38 CI][38 CI][38 CI][38 CI][38 CI][38 CI][38 CI][38 CI][38 CI][38 CI][38 CI][38CI][38CI][38CI][38CI][38CI][38CI][38CI][38CI][38CI][38CI][38CI][38CI][38CI][38CI][38CI][38CI][38CI][38CI][38CI][38CI][38CI][38CI][38CI][38CI][38CI][38 CI][38 CI][38 CI][38 CI][38 CI][38 CI][38 CI][38 CI][38 CI][38 CI][38 CI][38 CI][38 CI][38 CI][38 CI][38 CI][38 CI][38 CI][38 CI][38 CI][38 CI][38 CI][38 CI][38 CI][38 C] [38 C] [38 C] [38 C] [38 C] [38 C] [38 C] [38 C] [38 C] [38 C] [38 C] [38 C] [38 C] [38 C] [38 C] [38 C] [38 C] [38 C] [38 C] [38 C] [38 C]	[2223] [OH24] [7X4Y] [DD6K] [DSCW] [OCT]	[SHHW] [SW76] [OWWS] [CA07] [25T2]	[2

BEMÆRK

Tilsvarende støjniveau/vibrationsniveau er beregnet som den tidsvægtede energi i alt for støj/vibrationsniveauer under forskellige arbejdstilstande med den følgende tidsfordeling: 1/2 tomgang, 1/2 fuld fart.

* Der forbeholdes retten til at ændre alle data uden varsel.

SAMLEPROCEDURER

Løsn rørets sikringsbolt (1) ca. 10 omgange, så bolten ikke blokerer for det drivakselrør, der skal sættes i. Når du sætter drivakselrøret i, skal du holde rørets sikringsbolt udad, så den indvendige fitting heller ikke blokerer.

Sæt drivakslen ordentligt ind i motorens koblingshus, indtil den position, der er afmærket på drivakselrøret (2), møder koblingshuset.

BEMÆRK

Når det er vanskeligt at føre drivakslen frem til den afmærkede position på drivakselrøret, kan du dreje drivakslen, der hvor skæreudstyret er monteret, med uret eller mod uret. Spænd rørets sikringsbolt fast i hullet i akselrøret. Spænd derefter fastspændingsbolten godt fast (3).

Montering af skæreudstyr

1. Sæt skæreudstyret på plads.
2. Sørg for, at låsestiften (4) passer i rørets fastgøringshul (5), og at røret ikke går løs. (Fig. 2)
3. Spænd møtrikken (6) ordentligt fast. (Fig. 2)

Montering af håndtag

ADVARSEL

Når du bruger stålklinger/stive klinger på lige akseltrimmere eller buskryddere, skal du altid bruge en barrierestang (7) og en skuldersele med løkkehåndtag. (Fig. 3)

Fastgør håndtaget til drivakselrøret med vinklen mod motoren.

Juster håndtaget, så det er behageligt at bruge.

BEMÆRK

Hvis din enhed har en mærkat for håndtagsplacering på drivakselrøret, skal illustrationen følges.

Afmonter håndtagsbeslaget (8) fra samlingen. (Fig. 4)

Placer håndtagene på deres plads og monter håndtagsbeslaget löst med fire bolte. Juster beslaget ind på den rigtige position. Fastgør derefter beslaget ordentligt med boltene.

Før stopsnorene (11) og kablet til gashåndtaget (9) gennem beskyttelsesrøret (10), og hægt derefter hoftepuden af. (Fig. 5)

Kabel til gashåndtag/stopsnor

Afmonter luftfilterdækslet. (Fig. 6)

Forbind stopsnorene. (Fig. 8)

Tilslut gashåndtagskablet til karburatoren. (Fig. 9)

Tildæk kablet til gashåndtaget og stopsnorene sammen med beskyttelsesrøret, der fører op til luftfilterdækslet. (Fig. 10)

Kabel til gashåndtag og stopsnor (Fig. 7A) (for CG33EJ (SL))

Tilslut gashåndtagskablerne (12) ved at sammenføje de afskårede kabelender og fastgøre den sammenføjede del med tilslutningsstykket (13), der låser. Tilslut hver af stopsnorenes ender (14).

BEMÆRK

Når tilslutningsstykket skal afmonteres, indsættes en mønt eller skruetrækker med lige kærv i rillen i midten og drejes rundt.

Kabel til gashåndtag/stopsnor (Fig. 7) (for CG27EJ (SLP)/(SP)/(SLDP))

Afmonter luftfilterdækslet. (Fig. 6)

Forbind stopsnorene. (Fig. 8)

Hvis gashåndtagets ydre ende (15) er gevindskåret på din enhed, så skru den helt ind i kabeljusteringen (16), og stram så denne kabelende med justeringsmøtrikken (17) mod kabeljusteringen (16).

Tilslut enden af gashåndtagskablet (18) til karburatoren (19) og monter drejedækslet (hvis enheden er udstyret hermed), som findes i værktøjsposen, på drejeleddet.

Tildæk kablet til gashåndtaget og stopsnorene sammen med beskyttelsesrøret, der fører op til luftfilterdækslet. (Fig. 10)

Montering af klingeafskærmning (Fig. 11, 12, 13, 14)

BEMÆRK

Skærmbeslaget kan på nogle modeller være monteret på gearkassen allerede fra fabrikken.

Monter klingeafskærmningen og beslagsafstandsstykkerne (20) (hvis udstyret med det) på drivakselrøret mod vinkelgearhuset. Spænd skæmbeslaget ordentligt fast, så klingeafskærmningen ikke svinger eller bevæger sig ned under driften.

Monter klingeafskærmningen på skærmbeslaget, som også fastgør skærmen til gearkassen med de to skærmmonteringsskruer.

FORSIGTIG

Nogle klingeafskærmninger er udstyret med skarpe snorafkortere. Vær forsigtig, när du betjener den.

BEMÆRK (Fig. 14)

Ved brug af Hitachi aluminumshoved (CH-100 eller CH-300) på din enhed, skal den skarpe snorafkorter (21), der er inkluderet i værktøjsposen, fastgøres sikkert til klingeafskærmningen med den viste bolt (22).

Når du bruger et trimmerhoved med en todels klingeafskærmning, monteres afskærmningsforlængeren på klingeafskærmningen. (Fig. 15)

BEMÆRK

Når afskærmningsforlængeren monteres på klingeafskærmningen, skal den skarpe snorafkorter fjernes fra klingeafskærmningen (hvis monteret).
○ Hvis din enhed har en mærkat for afskærmningsplacering på drivakselrøret, skal angivelsen følges.
Se tegningerne angående afmontering af afskærmningsforlængeren. Brug handsker, da forlængeren har en skarp snorafkorter, og skub derefter de fire firkantede tapper på plads én efter én. (Fig. 16)

Montering af klinge (Fig. 17, 18)

(Hvis udstyret med en klinge)

Når du monterer en klinge, skal du sørge for at der ikke er nogen revner eller skader på den, og at skærene vender den rigtige vej.

BEMÆRK

○ Når du monterer klingeholderdækslet (23), skal du sørge for at vende den konkave side opad.
○ Indsæt specialnøglen (24) i hullet i vinkelgearhuset for at låse klingeholderen (25). Vær opmærksom på, at klingens fastspændingsbolt eller -møtrik (26) har venstregevind (løsnes med uret/spændes mod uret). Spænd fastspændingsbolten eller -møtrikken med topnøglen.

FORSIGTIG

○ Før brug skal du sørge for, at klingen er blevet monteret korrekt.
Hvis enheden er udstyret med et beskyttelsesdæksel under en klinge, skal du kontrollere det for slidtage eller skader før brug. Hvis der er skader eller slidtage, skal det udskiftes, da det er en forbrugsdel.

Montering af Brain-klingen

BEMÆRK

Se Brain-brugsanvisningen, der følger med Brain-klingen, angående montering.

ADVARSEL

Brug kun fleksibel, ikke-metallisk snor, som anbefales af producenten, til Hitachi Brain-hoveder eller legerede Hitachi-hoveder. Brug aldrig snore af stål. De kan brække af og blive slynget ud som et farligt projektil.

BEMÆRK

Når du bruger legerede Hitachi-hoveder (CH-100), skal startlængden på snorene være ca. 17 hver. (Fig. 19)

BETJENING

Brændstof (Fig. 20)

ADVARSEL

Trimmeren er udstyret med en totaktsmotor. Lad altid motoren køre på brændstof, som er blandet med olie.

Sørg for god ventilation, när du påfylder eller håndterer brændstof.

Brændstof

○ Brug altid 89 oktan blyfri benzin.
Brug original totaktsolie eller brug en blanding mellem 25:1 til 50:1, se oliedunken vedrørende blandingsforholdet, eller kontakt din Hitachi-forhandler.
Hvis original olie ikke er tilgængelig, så brug en kvalitetsolie, der er tilsat en antioxidant og udtrykkelig anbefalet til brug i en luftkølet, totaktsmotor (JASO FC GRADE OIL eller ISO EGC GRADE). Anvend ikke BIA eller TCW (2-takts vandafkølet type) blandet olie.
○ Brug aldrig multigradeolie (10 W/30) eller spildolie.
○ Bland altid brændstof og olie i en separat, ren container.

Start altid med at fylde den halve mængde brændstof, som skal bruges, tilsæt så hele oliemængden. Bland (ryst) brændstofblandingen. Tilsæt så resten af brændstoff et.

Bland (ryst) brændstofblandingen grundigt før du fylder på brændstoffanken.

Påfyldning af brændstof

ADVARSEL

○ Sluk altid for motoren, før du fylder brændstof på.
○ Åbn brændstoftanken langsomt, när du påfylder brændstof, så eventuelt overtryk forsvinder.
○ Sæt brændstofdækslet omhyggeligt på efter at have tanket.
○ Flyt altid trimmeren mindst 3 m væk fra påfyldningsområdet, før du starter.

Rens tankdækslet omhyggeligt inden du påfylder brændstof for at sikre, der ikke falder urenheder i tanken. Kontroller, at brændstoffet er godt blandet ved at ryste containeren inden påfyldning.

Start (Fig. 21, 22)

FORSIGTIG

Inden du starter, skal du sikre dig, at skæreudstyret ikke rører ved noget.

1. Set tændingskontakten (27) i position ON. (Fig. 21, 22) * Tryk flere gange på snapsepumpen (30), så brændstoffet flyder gennem pumpen eller returrøret. (Hvis udstyret med det) (Fig. 23, 24)
2. Tryk sikkerhedsafbryderen (28) (hvis monteret) ind, træk i gashåndtaget og tryk på låsen til gashåndtaget (29), og slip derefter først gashåndtaget langsomt og derefter sikkerhedsafbryderen. Det låser gashåndtaget i startpositionen.
3. Sæt chokeren i positionen CLOSED (31). (Fig. 23, 24)
4. Træk hurtigt i rekylstarteren og sørg for at have et godt greb i håndtaget, så det ikke smutter tilbage.
5. Når du hører motoren ønsker at starte, sættes chokeren i positionen RUN (åben). Træk derefter i rekylstarteren igen.

BEMÆRK

1. Når du har startet motoren, skal du trække i gashåndtaget for at frigøre låsen til gashåndtaget. Lad derefter motoren varme op 2–3 minutter, inden den belastes.

Betjen motoren ved over 6500 rpm under klipning. Hvis du bruger enheden i længere tid ved lavt omdrejningstal, kan du opslide koblingen for hurtigt.
○ Klip græs fra højre mod venstre.
Der kan forekomme tryk mod klingen, når den roterende klinge kommer i kontakt med en fast genstand i det kritiske område. Der kan opstå en farlig situation, hvor hele enheden og brugeren bliver skubbet voldsomt. Denne reaktion kaldes klingetryk. Som følge heraf kan brugeren miste kontrollen over enheden, hvilket kan medføre alvorlige eller dødelige kvæstelser. Klingetryk forekommer især i områder, hvor det er vanskeligt at se det materiale, der skal klippes.
Brug selen som vist på figuren (hvis udstyret dermed). Klingen drejer mod uret, og derfor rådes du til at betjene enheden fra højre mod venstre for at opnå en effektiv klipning. Hold tilskuere mindst 15 m væk fra arbejdsområdet.

BEMÆRK

Tryk på hurtigudløserknappen eller træk i nødudløseren (hvis udstyret dermed) i nødstilfælde. (Fig. 27)

ADVARSEL

Hvis skæreudstyret rammer en sten eller noget andet, stoppes motoren, og udstyret og relaterede dele efterses for skader. Når græs eller slyngplanter vikles rundt om udstyret, skal motoren og udstyret stoppes og planterne fjernes.

Standsning (Fig. 29)

Reducer motorhastigheden, kør i tomgang et par minutter og sluk derefter på tændingskontakten (27).

ADVARSEL

Skæreudstyret kan forårsage skade, mens det forsætter med at snurre rundt, när motoren stoppes eller strømkontrollen frigøres. Når du slukker for enheden, skal du sikre dig, at skæreudstyret er standset, inden du sætter enheden ned.

VEDLIGEHOLDELSE

VEDLIGEHOLDELSE, UDSKIFTNING ELLER REPARATION AF EMISSIONSKONTROLENHEDER OG -SYSTEMER KAN UDFÖRES AF ETHVERT MOTORREPARATIONSVÄRKSTED ELLER INDIVID.

Karburatorindstilling (Fig. 30)

ADVARSEL

○ Skæreudstyret kan dreje rundt under karburatorjusteringer.
○ Start aldrig motoren uden den komplette koblingsafdækning og rør monteret. Ellers kan koblingen løsne sig og forårsage personkvæstelser.

Brændstoffet blandes med luft i karburatoren. Når motoren testkøres på fabrikken, foretages der en grundlæggende justering af karburatoren. Det kan være nødvendigt med yderligere indstilling passende til klima og højde. Karburatoren har en indstillingsmulighed:

T = Indstillingsskrue for tomgang.

Tomgangsindstilling (T)

Kontroller, at luftfilteret er rent. Når tomgangen er korrekt, vil skæreudstyret ikke rotere. Hvis det er nødvendigt med indstilling, lukkes T-skruen (i urets retning) med motoren i gang, til skæreudstyret begynder at rotere. Åbne skruen (mod urets retning) til skæreudstyret stopper. Du har nået den rette tomgang, når motoren kører glat i alle positioner vel under rpm, når skæreudstyret begynder at rotere.

Hvis skæreudstyret stadig roterer efter justering af tomgangshastigheden, så kontakt Hitachi-forhandleren.

BEMÆRK

○ Standardomdrejningstallet i tomgang er 2500–3000 rpm.

○ Nogle modeller, som sælges i områder med strenge regler for udstødningsemission, har ikke karburatorindstillinger for høj og lav hastighed. Sådanne indstillinger kan tillade, at motoren bruges ud over grænserne for deres emissions overholdelse. For disse modeller er tomgang den eneste karburatorindstilling.

For modeller, der er udstyret med lav og høj hastighedsjustering, er karburatorerne forudindstillet fra fabrikken. Mindre indstillinger kan optimere ydelsen baseret på klima, højde osv. Drej aldrig indstillingsskruerne mere end 90 grader ad gangen, eftersom forkert indstilling kan beskadige motoren. Kontakt din Hitachi-forhandler, hvis du ikke er fortrolig med den type indstillinger.

ADVARSEL

Når motoren er i tomgang må skæreudstyret under ingen omstændigheder rotere.

Luftfilter (Fig. 31)

○ Funktionsfejl på karburator
○ Startproblemer
○ Reduceret motorydelse
○ Unødvendigt slid på motordele
○ Unormalt brændstofforbrug

Rens luftfilteret dagligt eller oftere ved arbejde i særligt støvede områder.

Rengøring af luftfilteret

Fjern luftfilterets dæksel og filteret (32). Rens det i en varm sæbeopløsning. Kontroller, at filteret er tørt, inden du samler filteret igen. Et luftfilter, der været brugt i nogen tid, kan ikke rengøres fuldstændigt. Derfor skal det regelmæssigt udskiftes med et nyt. Et beskadiget filter skal altid udskiftes.

Brændstofffilter (Fig. 32)

Aftap alt brændstof fra brændstoftanken og træk brændstofffilterledningen fra tanken. Træk filterelementet ud af holdersamlingen og rens elementet i varmt vand med et rengøringsmiddel.

Rens det grundigt, indtil alle spor af rengøringsmiddel er fjernet. Klem forsigtigt, uden at vride, overskydende vand ud, og lad elementet lufttørre.

BEMÆRK

Hvis elementet er hårdt pga. støv og snavs, skal det udskiftes.

Tændrør (Fig. 33)

Tændrørets tilstand påvirkes af:

○ Forkert karburatorindstilling

○ Forkert brændstofblanding (for meget olie i benzinen)

○ Et snavset luftfi Iter

○ Vanskelige driftsforhold (f.eks. koldt vejr)

Disse faktorer forårsager aflejringer på tændrørets elektroder, som kan resultere i funktionsfejl og startvanskeligheder. Hvis motoren har lav ydelse, er vanskelig at starte eller kører dårligt i tomgang, skal du altid først kontrollere tændrøret. Hvis tændrøret er snavset, skal det renses, og elektrodeafstanden måles. Juster om nødvendigt. Den korrekte afstand er 0,6 mm. Tændrøret bør udskiftes efter ca. 100 driftstimer eller før, hvis elektroderne er slemt eroderede.

BEMÆRK

I nogle områder kræver lokal lovgivning brugen af et modstandstændrør for at undertrykke tændingssignaler. Hvis denne maskine oprindeligt var udstyret med modstandstændrør, så skal der bruges den samme type ved udskiftning.

Lydpotte (Fig. 34)

Rens lydpotten og rens overskydende kul fra udstødningsporten eller lydpotteindgangen for hver 100 driftstimer.

Cylinder (motorafkøling) (Fig. 35)

For hver 100 driftstimer, eller en gang om året (oftere hvis nødvendigt), skal ribber og ydre overflader på motor rengøres for støv, snavs og olieafl ejringer, som kan medføre forringet afkøling.

BEMÆRK

Betjen ikke motoren med motorens afdækning eller lydpotteafskærmningen afmonteret, da dette medfører overophedning og skade på motoren.

Vinkelgearhus (Fig. 36)

Kontroller vinkelgearhusets eller vinkelgearets fedtniveau for ca. hver 50. driftstime ved at afmontere fedtpåfyldningsproppen på siden af vinkelgearhuset.

Hvis du ikke kan se noget fedt på gearenes sider, skal du fylde huset 3/4 med lithiumfedt af god kvalitet (baseret på universalfedt). Fyld ikke huset helt op.

Klinge (Fig. 37)

ADVARSEL

Brug beskyttelseshandsker, när du håndterer eller udfører vedligeholdelse på klingen.

Brug en skarp klinge. Der er større risiko for, at en sløv klinge går fast eller forårsager klingetryk. Udskift fastspændingsmøtrikken, hvis den er beskadiget og vanskelig at spænde.
○ Når du udskifter klinger, skal du anskaffe en af de klinger, der anbefales af Hitachi, med et klingehul på 25,4 mm.
Når du monterer en savklinge (34), skal du altid vende den trykte side opad. Hvis du bruger en 4-tandet klinge (33), kan den vendes begge veje.
○ Brug den korrekte klinge til opgaven.
○ Når du udskifter klinger, skal du anvende de korrekte værktøjer.
Når skærene bliver sløve, skal du efterslibe eller file dem som vist på figuren. Forkert slibning kan medføre overdreven vibrering.
○ Kassér klinger der er bøjede, skæve, revnede, i stykker eller på anden måde defekte.

BEMÆRK

Når du sliber klinger, er det vigtigt, at du bevarer klingens oprindelige radiusform nederst i fortandingen for at undgå, at klingen revner.

Nedenfor finder du nogle generelle instruktioner for vedligeholdelse. Kontakt Hitachi-forhandleren for yderligere information.

○ Rens enheden udvendigt.
○ Kontroller, at selen er intakt.
○ Kontroller klingeafskærmningen for skader eller revner. Udskift afskærmningen i tilfælde af stød eller revner.
○ Kontroller, at skæreudstyret er ordentligt centreret, skarpt og uden revner. Et skæreudstyr, der ikke sidder lige i midten, forårsager kraftige vibrationer, der kan skade enheden.
○ Kontroller, at skæreudstyrets møtrik er tilstrækkeligt spændt.
○ Kontroller, at klingetransportskærmen er ubeskadiget, og at den kan monteres sikkert.
○ Kontroller, at møtrikker og skruer er spændt tilstrækkeligt.

○ Kontroller starteren, især remmen og returfjederen.
○ Rens tændrøret udvendigt.
○ Fjern det og kontroller elektrodeafstanden. Juster den til 0,6 mm eller udskift tændrøret.
○ Rens køleribberne på cylinderen og kontroller, at luftindtaget på starteren ikke er stoppet til.
○ Kontroller, at vinkelgearet er fyldt 3/4 op med fedt.
○ Rens luftfilteret.

○ Skyl brændstoftanken med benzin.
○ Rens karburatoren udvendigt og pladsen omkring den.
○ Rens blæseren og pladsen omkring den.

FORKLARING AV SYMBOLER

Hvis gresstrimmeren har en merkelapp for hvor håndtaket skal plasseres, følg henvisningen.

Koble til stoppesnorene. (Fig. 8)

Koble enden på gasswiren til forgasseren. (Fig. 9)

Koble til stoppesnorene. (Fig. 8)

Vernedekslet kan allerede være montert på girkassen på enkelte modeller.

Hvis du bruker et trimmerhode med en todelt knivbeskytter, skal forlengelsesstykket festes til knivbeskytteren. (Fig. 15)

MERK

Når forlengelsesstykket festes til knivbeskytteren, må den skarpe kantbegrenseren fjernes fra knivbeskytteren (hvis montert).
Hvis drivakselrøret på gresstrimmeren er utstyrt med et merke som viser hvor knivbeskytteren skal monteres, følg anvisningen.
For å fjerne forlengelsesstykket, se illustrasjonen. Ha på deg hansker da forlengelsestykket har en skarp kantbegrenser. Trykk deretter inn de fire firkantede tappene, en etter en. (Fig. 16)

Montere kniven (Fig. 17, 18)

(Hvis gresstrimmeren er utstyrt med dette)

Trykk på hurtigutløsningsknappen eller trekk i nødstoppsnoren (hvis montert) ved eventuelle nødstilfeller. (Fig. 27)

ADVARSEL

Hvis kutteutstyret fortsatt roterer när du har justert tomgangshastigheten, må du kontakte din Hitachi-forhandler.

MERK

○ Standard tomgangsrpm er 2500–3000.

Hvis fi lterelementet er hardt pga. smuss, må det skiftes ut.

Tennplugg (Fig. 33)

Ha på deg vernehansker när du håndterer eller vedlikeholder kniven.
