BRUGSANVISNING LM 502SP Biltema

Oppbevar bruksanvisningen på et sikkert sted i tilknytning til maskinen. Ved et eventuelt salg skal bruksanvisningen følge med maskinen.

2. TEKNISKE DATA

Art.nr.: 17-496
Biltema modell: .....LM 502SP
Maks. effekt: .....2,6 kW / 3,5 hp
Antall sylindere:....1 stk.
Sylindervolum: ....139 cm ^3
Turtall: 3000 r/min
Drivstoff: ....Blyfri 95 oktan
Tankvolum: .....1,0 |
Motorolje: .....SAE 10W/30
Oljevolum: 0,6 l
Startmetode: .....Snorstart
Tennplugg: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Brisk LR14YC
Kjølemetode: ....Luft
Maks. klippebredde: .....50 cm
Klippehøyde:....25–75 mm
Antall klippehøydetrinn: .....7 stk.
Oppsamler: .....60 |
Målemetode for lydtrykk (L PA ): .EN836
Målt lydtrykk (L PA ):....83,2 dB(A)
Usikkerhet K (L PA ):....2,5 dB(A)
Garantert lydtrykk ( LPA ): .....86 dB(A)
Målemetode for lydeffekt (L WA ): EN 836
Målt lydeffekt (L WA ):....93,7 dB(A)
Usikkerhet K (L WA ):....0,53 dB(A)
Garantert lydeffekt (L WA ): .....98 dB(A)
Målemetode for vibrasjoner: ..EN 836
Vibrasjoner i håndtak (EN 836): 6,16 m/s²
Usikkerhet K: 1,5 m/s²
Dimensjon: 170 x 105 x 55 cm
Vekt: 39 kg

3. BRUKSOMRÅDE

På gressklipperen finnes det plomberte skruer som ikke må røres. Motorens turtall må ikke endres.

Bakre luke (11)

Dette er en viktig beskyttelsesanordning som alltid må være montert på gressklipperens utkast. Om oppsamler ikke brukes, skal luken (11) være stengt.

Oppsamler (2)

Oppsamleren (2) monteres på lokkets (11) aksel. Den samler opp gresset og er samtidig en beskyttelsesanordning som hindrer at føttene kan komme inn under gressklipperen.

Luke, side (5)

Klippe-/ganghastigheten er fast og må ikke justeres.

Stram eventuelt löse skruer og muttere.

Kontroller at kniven er uskadet.

Denne manual indeholder væsentlige informationer om maskinens brug og sikkerhed. Alle brugere opfordres til at læse manualen før brug og være særligt opmærksom på disse symboler:

OBS! Viser, at forkert fremgangsmåde kan påvirke arbejdets effektivitet eller føre til skader på personer og materiel.

ADVARSEL! Viser, at der er risiko for alvorlige ulykker.

Vi påtager os ikke ansvaret for, at illustrationer og beskrivelser af enkelte detaljer muligvis ikke altid er i overensstemmelse med maskinen. Eksempler på sådanne detaljer kan være farver på ledninger eller udformning og placering af knapper og greb.

Opbevar manualen et sikkert sted i forbindelse med maskinen. Ved eventuelt salg skal manualen følge maskinen.

2. TEKNISKE DATA

Art. nr.: 17-496
Biltema model: .....LM 502SP
Maks. effekt: .....2,6 kW / 3,5 hk
Antal cylindre:....1 stk.
Cylindervolumen: 139 cm³
Omdrejningstal: ....3000 r/min
Brændstof: ....Blyfri 95 oktan
Tankkapacitet: .....1,0 l
Motorolie: .....SAE 10W/30
Oliekapacitet: 0,61
Startmetode: ....Startsnor
Tændrør:....Torch F7RTC .....Brisk LR14YC
Køling: ....Luft
Maks. klippebredde: .....50 cm
Klippehøjde:....25-75 mm
Højdeindstillinger: .....7 stk.
Opsamler:....601
Målemetode af lydtryk (L PA ): . . .EN836
Målt lydtryk (L PA ):....83,2 dB (A)
Usikkerhed K (L PA ): . . . . . . . . . . . 2,5 dB (A)
Garanteret lydtryk ( LPA ): .....86 dB (A)
Målemetode af lydeffekt (L WA ): .EN 836
Opmålt lydeffekt (LWA): .....93,7 dB (A)
Usikkerhed K (L WA ):....0,53 dB (A)
Garanteret lydeffekt (L _WA ): . . . . .98 dB (A)
Målemetoder af vibrationer: . . .EN 836
Vibrationer i håndtag (EN 836): 6,16 m/s²
Usikkerhed K: 1,5 m/s²
Størrelse:....170 x 105 x 55 cm
Vægt: 39 kg

3. ANVENDELSESOMRÅDE

17-496 Benzindrevet plæneklipper LM 502SP er konstrueret til at klippe naturligt græs med bioklip eller opsamler.

Al anden brug kan forårsage skader på personer og ejendom.

4. GENERELLE SIKKERHEDSFORSKRIFTER

Når der arbejdes med maskiner, skal de efterfølgende punkter altid bemærkes. Vis også hensyn overfor arbejdsstedets sikkerhedsforskrifter og respektér de love, regler og forordninger, der gælder, hvor maskinen anvendes.

4.1 Arbejdsområde

• Rengør regelmæssigt. Affald og skrammel på en arbejdsplads øger risikoen for ulykker, brand og eksplosion.
• Arbejd ikke i mørke, eller när belysningen er dårlig.
• Opbevar eksplosive eller brandfarlige væsker og luftarter udenfor arbejdsområdet.
• Hold børn og uvedkommende væk fra arbejdsområdet.
• Forbindingskasse og telefon skal være tilgængelig.

4.2 Personlig sikkerhed

• Læs altid manualen inden brug.
- Vær især opmærksom på maskinens adverselssymboler.
- Brug ikke maskinen, hvis du er træt eller påvirket af stoffer, alkohol eller medicin.
- Brug altid høreværn.
- Brug det rigtige arbejdstøj, lange bukser, langærmet skjorte/trøje og kraftige skridsikre sko. Bær aldrig sandaler eller gummisko, og vær ikke barfodet.
- Brug hårnet, hvis du har langt hår. Bær ikke smykker eller løstsiddende tøj, der kan sidde fast i maskinen.
- Indtag altid en god arbejdsstilling med god balance.
- Lad ikke det, at du bliver vant til maskinen, føre til uforsigtighed.

4.3 Brug og pasning af maskiner

• Kontroller, at alle beskyttelsesanordninger er på plads, og at de fungerer.
• Kontroller, at alle maskindele, især de bevægelige, er hele og korrekt monteret.

• Kontroller, at alle knapper og greb fungerer. Vær især omhyggelig med, at afbryderen virker, så du altid kan slukke for maskinen.

• Brug ikke en defekt maskine. Overlad den til et autoriseret serviceværksted til reparation.

• Brug kun anbefalet skæreværktøj, tilbehør og reservedele.
• Brug kun maskinen til det, den er beregnet til. Arbejdet er altid sikrere og hurtigere, när maskinen bruges til det, den er konstrueret til.
• Overskrid ikke maskinens kapacitet.
• Undgå utilsigtet start ved at fjerne tændrørshætten fra tændrøret før service og reparation, eller når maskinen ikke er i brug.
• Fjern altid nøgler, værktøj og andre løse dele fra maskinen, før den startes.
• Efterlad aldrig maskinen uden opsyn, när motoren kører.
• Rengør maskinen efter brug og tilse den regelmæssigt.
• Opbevar maskinen tørt og beskyttet udenfor børns rækkevidde.

4.4 Händtering af brændstof

• Fyld ikke for meget brændstof på. Lad der være nogle centimeter til udvidelse, så benzinen ikke løber ud, når motoren bliver varm.
• Fyld altid brændstof på i godt ventilerede omgivelser.
• Spild ikke brændstof på maskinen. Hvis det sker, skal du tørre godt af og lade dampene forsvinde før start.
• Undgå indånding af benzindampe og udstødningsgas.
• Der må ikke være røg, ild og brandfarlige genstande i nærheden under påfyldning af brændstof.
• Brug en tragt og fyld aldrig brændstof på, när motoren kører.
• Forvis dig om, at brændstoffet ikke lækker på jorden.
• Opbevar brændstoffet sikkert i en godkendt dunk, utilgængelig for børn.

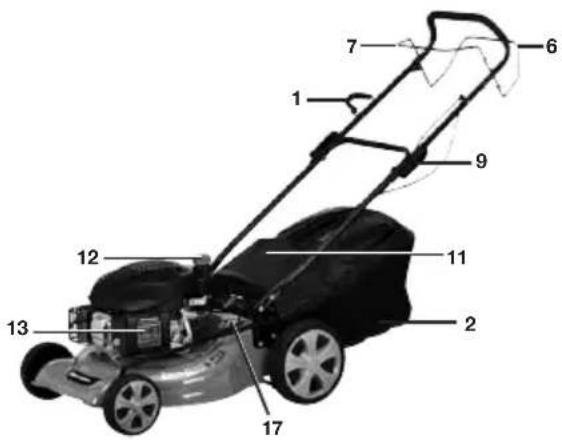

5. OVERSIGTSBILLEDE

1. Starthåndtag, startsnor
2. Græsopsamler
3. Håndtag, højdejustering
4. Oliepind
5. Dæksel, side
6. Kontaktbøjle/dødemandsgreb
7. Kørebøjle
8. Håndtag, øverste del
9. Låsehåndtag
10. Håndtag, nederste del
11. Dæksel, bagerste
12. Tankdæksel
13. Luftfilter
14. Primerknap
15. Lyddæmper
16. Ophængningskroge
17. Lynkoblingsnippel til spuling
18. Greb
19. Sideudkast

6. MONTERING

Pak pakken ud, og kontroller, at plæneklipperen ikke er beskadiget under transporten.

a. Vip det nederste håndtag (10) tilbage og spænd de to greb (18).
b. Fold forsigtigt det øverste håndtag (8) op og lås det fast med låsehåndtaget (9).
c. Fastgør stofposens sammenrulning i stålrammen.
d. Åben det bagerste dæksel (11) og hægt græsopsamleren (2) fast så dækslet (11) ligger oven på græsopsamleren.
e. Fyld motorolie på og kontroller på oliepin- den, at oliestanden er mellem markering- erne.

7. SÄERLIGE

SIKKERHEDSFORSKRIFTER

7.1 Risici ved brug

Selvom instruktionerne i manualen følges, kan der opstå visse faremomenter. Vær opmærksom på dem og forsøg at undgå dem.

Risiko for forgiftning

• Motorens udstødningsrøg er giftig! Motoren må aldrig være i gang i lukkede rum med dårlig ventilation.
• Brug alkylatbenzin, som er mindre sundhedsfarligt end almindelig benzin.

Risiko for øjenskader

• Der kan forekomme flyvende genstande. Brug beskyttelsesbriller eller visir.
• Hold tilskuere og dyr på passende afstand.

Risiko for høreskader

- Højt lydniveau, brug høreværn.

Risiko for snitskader

• Træk aldrig plæneklipperen mod dig selv, när kniven kører rundt.
• Løft aldrig plæneklipperen, när motoren kører.
• Stik aldrig hånden ind under plæneklipperen eller i udkastet, när motoren kører.
• Fjern altid tændrørshætten fra tændrøret inden reparation eller vedligeholdelse.
• Brug arbejdshandsker ved skift og slibning af kniv.

Risiko for skader på grund af vibrationer

- Maskinens vibrationer kan forårsage skade på arme og hænder. Arbejd ikke uafbrudt igennem længere tid og sikre dig, at maskinen ikke vibrerer mere end normalt på grund af misligholdelse eller defekte dele.

Risiko for brand og/eller eksplosion

- Omgå brændstoffet forsigtigt med hensyn til brand og eksplosion. Brug en tragt til påfyldning af brændstof. Fyld aldrig benzin på tanken, når motoren kører. Lad i stedet motoren køle inden påfyldning. Forvis dig om, at brændstoffet ikke lækker på jorden. - Lyddæmperen bliver meget varm og kan starte en brand, hvis den kommer i kontakt med brændstof eller andet brændbart materiale.

Risiko for forbrænding

- Under kørslen bliver udstødningsrør og visse komponenter på motoren varme. Rør dem ikke og vent med reparation og vedligeholdelse, til de er kølet af.

Risiko for bevægelige dele

- Fjern altid tændrørshætten fra tændrøret inden service eller reparation.

7.2 Advarselssymboler og skilte på maskinen

På plæneklipperen sidder forskellige etiketter med symboler, der er beregnet til at advare mod eventuelle risici samt at informere om korrekt opførsel ved brug af maskinen eller i specielle situationer. Disse symboler er meget vigtige og skal respekteres.

Advarsel!

Læs manualen.

Advarsel! Risiko for flyvende genstande! Hold uvedkommende på sikker afstand.

Slå ikke græs op og ned ad stejle skråninger. Hvis du skrider, kan plæneklipperen køre dig over. Klip på langs af skråningen. Klip aldrig på skråninger, som overstiger 15°.

Advarsel!

Fjern altid tændrørshætten fra tændrøret før reparation og service.

Fare for bevægelige dele. Hold hænder og fødder væk fra åbninger og bevægelige dele, når motoren kører.

Lad aldrig hånd eller fod være under plæneklipperen, når motoren er i gang. Risiko for, at de rammes af den roterende kniv.

Advarsel!

Fjern alt værktøj før start.

Advarsel!

Risiko for snitskader.

Sluk altid motoren, när du fjerner fremmedlegemer.

Hold børn, dyr og uvedkommende på passende afstand under græsslåning.

Brandfare - Åben ild og rygning er forbudt i nærheden af brændstoftanken, især under påfyldning af brændstof. Brug blyfri benzin!

Fare! Hold hænder og fødder væk fra den roterende kniv.

Brug ikke plæneklipperen uden opsamler, sideudkast eller lukkede dæksler.

ADVARSEL!

Lydniveauet når op på 98 dB, brug høreværn.

ADVARSEL!

Under kørslen bliver udstødningsrør og visse komponenter på motoren meget varme. Rør dem ikke og vent med reparation og vedligeholdelse, til de er kølet af.

7.3 Sikkerhedsanordninger

Kontaktbøjle (6)

Motoren kan kun startes og køres, når kontaktbøjlen (6) holdes ind mod det øverste håndtag (8). Når kontaktbøjlen slippes, stopper motoren. Hvis kontaktbøjlen ikke virker, må plæneklipperen ikke anvendes.

ADVARSEL! Kniven fortsætter med at rotere en tid efter, at motoren er slukket.

Nødstop

Hvis motoren ikke stopper, når du slipper kontaktbøjlen, skal du kortslutte motorens tændrør og køleflange med en skruetrækker. Afhjælp fejlen, inden plæneklipperen startes igen.

Plomberede skruer og fast omdrejningstal På plæneklipperen er der plomberede skruer, der ikke må røres. Motorens omdrejningstal må ikke ændres.

Bagerste dæksel (11)

Dette er en vigtig beskyttelsesanordning, der altid skal være sat fast på plæneklipperens udkast. Hvis der ikke bruges opsamler, skal dækslet (11) være lukket.

Græsopsamler (2)

Opsamleren (2) monteres på dækslets (11) aksel. Den samler græsset op og er samtidig en beskyttelsesanordning, der forhindrer fødderne i at komme ind under plæneklipperen.

Dæksel, side (5)

Hvis sideudkastet (19) ikke bruges, skal dækslet altid være lukket. Det forhindrer, at fødderne rammes af kniven.

8. ANVENDELSE

8.1 Generelt om græsslåning med motorklippere

Inden du begynder at slå græs, er det en god idé at efterse græsplænen og planlægge klipningen nøje, så den bliver effektiv og sikker.

- Tag mål af græsets højde og kontroller, at det er tørt. Hvis græset er højt, skal du klippe det i to omgange. Klip først med høj klippehøjde og gør derefter klippehøjden mindre før anden klipning.

- Klip ikke vådt græs, da du kan risikere at glide. Vådt græs lægger sig let ned, så klipperesultatet bliver dårligt, og det sætter sig desuden let fast på plæneklipperen.

• Gå ikke for hurtigt! Det bedste klipper-

esultat opnås ved at gå i et jævnt og roligt tempo, så plæneklipperen kan nå at slå græsset.

- Hvis græsset er tæt og kraftigt, skal du klippe en smallere bane. - Fjern eller noter dig sten, rødder og andre genstande.

- Bind buske op og fjern havemøbler, så du slipper for at svinge og trække plæneklipperen mod dig selv, hvilket kan være risikabelt.

- Planlæg, hvorledes du skal klippe, så det udkastede græs og eventuelle småsten ikke kastes mod f.eks. vinduer eller drivhus og forårsager stenslag eller havner i en pool.

- Find ud af, om du, for at gøre klipningen sikrere, skal bruge et andet redskab/maskine til kanter, buske, smalle passager og skråninger. Hvis plænen skråner mere end 15°, må du ikke bruge plæneklipperen.

- Skråninger skal klippes i samme vertikale retning på langs af skråningen.

OBS! Hvis motoren stopper under klipningen, skal du klippe langsommere, mindske klippehøjden og klippe smallere baner.

8.2 Plæneklipperens funktioner

Indstilling af klippehøjde

Klippehøjden indstilles nemt med håndtaget til højdejustering (3) ved det bagerste højre hjul. Løsn håndtaget og sæt det i den ønskede position.

Plæneklipperen skal slå græs uden modstand, ellers giver det et dårligt resultat og øger risikoen for ulykker. Vi anbefaler, at du klipper en tredjedel af græsets højde. I højsommerens varmeste periode bør du lade græset være lidt højere, da stærk sol kan udtørre en kortklippet græsplæne.

Kontaktbøjlens (6) og kørebøjlens (7) funktion

På det øverste håndtag (8) er der en kontaktbøjle (6) og en kørebøjle (7).

Tryk kørebøjlen (7) ind mod håndtaget (8), indtil det klikker og slip derefter kørebøjlen (7) igen. Nu er plæneklipperens fremdrift koblet til. For at stoppe fremdriften skal du slippe kontaktbøjlen (6), indtil låsen slipper, og plæneklip-

peren ikke længere kører fremad.

Tryk kontaktbøjlen (6) ind igen og fortsæt klipningen ved at skubbe plæneklipperen foran dig, f.eks. hvis du vil klippe et vanskeligt stykke græs, hvor du ikke vil have, at plæneklipperen er selvkørende.

OBS!

Gør dig fortrolig med kontaktbøjlen (6) og kørebøjlen (7) på et stort, åbent areal, så du er sikker på at kunne manøvrere plæneklipperen.

ADVARSEL!

Klippe/ganghastigheden er fast og må ikke justeres.

Montering af opsamleren (2)

Løft bagdækslet (11) op og hægt græsopsamleren (2) fast på krogene (16). Løft bagdækslet (11) op og hægt græsopsamleren (2) af, når opsamleren skal tømmes.

8.3 Forberedelser før brug

ADVARSEL!

- Hæld brændstof på udendørs.

- Hold røg og ild borte fra plæneklipperen og benzinen.

• At der ikke findes fremmedlegemer på græsset.
• At plæneklipperen er rengjort.
• At kontaktbøjlen (6) og kørebøjlen (7) virker, og at kablerne ikke har sat sig fast.
• At kniven er skarp og ordentligt fastsat.
• At alle dele er hele.
• Oliestand, fyld på efter behov.
• Brændstofniveauet, fyld på efter behov.
• At klippehøjden passer til græsets højde.
• At tændrørshætten sidder fast på tændrøret.

8.4 Klipning

OBS! Brug altid beskyttelsesbriller, høreværn og kraftige skridsikre sko, når du slår græs.

a. Anbring plæneklipperen stabilt på et plant underlag udendørs.
b. Brug primer til motoren, hvis den er kold. Tryk på den gule primerknap (14) 1–3 gange.

TEMPERATUR TRYKKE
<0 °C 2-3
0 °C-10 °C	1-2
10 °C-20 °C	0-1
20 °C 0

c. Stil dig bag plæneklipperen og tryk kontaktbøjlen (6) mod håndtaget (8) med én hånd.

d. Tag fat i plæneklipperens håndtag (8) med venstre hånd og startsnorens starchåndtag (1) med højre hånd. Træk med et jævnt træk, indtil du mærker modstand og træk kraftigt, dog ikke for hårdt!

e. Når motoren starter, føres starchåndtaget (11) roligt tilbage til startmekanismen.

f. Hold kontaktbøjlen (6) mod det øverste håndtag og tryk kørebøjlen (7) op, så den låses fast. Vær forsigtig, hver gang du svinger rundt. Undgå at trække plæneklipperen mod dig selv.

OBS! Hvis du er kørt tør for brændstof, skal du trykke nogle gange på primerknappen, så der er brændstof i karburatoren, når du starter igen.

Advarsel!

• Tip aldrig plæneklipperen, når motoren kører.
• Vær ekstra forsigtig på skråninger, når du trækker plæneklipperen mod dig selv, og når du skal svinge.
• Slip straks kontaktbøjlen (6), hvis du forstyrres i arbejdet, støder på noget, eller hvis plæneklipperen begynder at ryste.

Ved kanter, grøfter, ujævnheder, kraftigt græs og skråninger skal du være ekstra forsigtig, så du ikke mister kontrollen over plæneklipperen eller støder på sten og rødder.

• Klip aldrig opad eller nedad på en skråning. Klip i samme vertikale retning på langs af skråningen og vær yderst forsigtig, når du skifter klipperetning.
• Slå ikke græs på stejle skråninger (maks. 15°).
• Klip smallere baner, hvis græsset er kraf- tigt.
• Skaf eventuelt andre redskaber/maskiner til vanskelige arealer.

8.6 After klipning

a. Lad motoren køle af.
b. Fjern tændrørshætten fra tændrøret.
c. Rengør plæneklipperen.
d. Kontroller, at plæneklipperen er hel.
e. Spænd eventuelt løse skruer og møtrikker til.
f. Kontroller, at kniven er ubeskadiget.
g. Tøm brændstoftanken, hvis plæneklipperen skal opbevares i et lille rum, eller hvis der er risiko for, at benzindampene kan komme i nærheden af åben ild eller gnister.

8.7 Spulefunktion

Plæneklipperen er udstyret med en lynkobling (17) til tilslutning af vandslange.

a. Motoren skal være slukket ved tilslutning.
b. Placer plæneklipperen på et plant underlag og juster højden (3) til den laveste klippehøjde.
c. Sæt vandslangen på lynkoblingsniplen (17).
d. Åben for vandet.
e. Start motoren og kniven vil slynge vandet rundt og rense plæneklipperens underside.

9. TRANSPORT OG OPBEVARING

ADVARSEL! Fjern altid tændrørshætten fra tændrøret under transport og opbevaring.

a. Kontroller, at foranstaltningerne efter klipning er udført.
b. Opbevar plæneklipperen i et rent og tørt rum i god afstand fra anordninger, som kan afgive gnister.

9.2 Sæsonopbevaring

a. Kontroller, at foranstaltningerne efter klipning er udført.
b. Tøm brændstoftanken og lad motoren køre til alt brændstof er opbrugt.
c. Løsn tændrøret og hæld en spiseskefuld motorolie SAE 10W-30 i hullet, hvor tændrøret sad. Træk i starchåndtaget (1) et par gange, og skru tændrøret på igen.
d. Opbevar plæneklipperen i et rent og tørt rum i god afstand fra anordninger, som kan afgive gnister.

10. SERVICE OG VEDLIGEHOLDELSE

Advarsel! Fjern altid tændrørshætten fra tændrøret inden service og vedligeholdelse.

10.2 Serviceinstruktioner

ADVARSEL! Brug altid handsker, när kniven skal slibes eller skiftes ud.

a. Kontroller, at tændrørshætten er fjernet fra tændrøret.
b. Tøm brændstoftanken og bundkarret.
c. Vend plæneklipperen om på siden (den side, hvor lyddæmperen er placeret).
d. Brug et stykke træ til at låse kniven fast, så den ikke kan dreje.

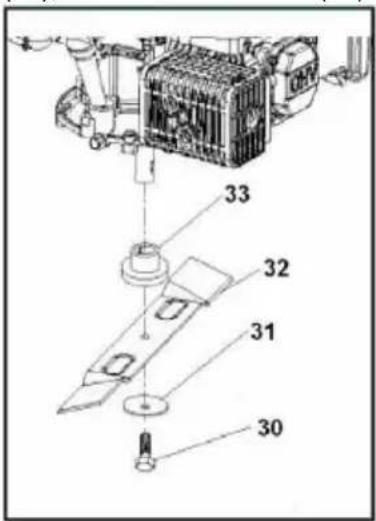

e. Skru knivbolten (30) løs og fjern planskiven (31), som holder kniven (32) fast.

f. Fjern kniven (32). Rengør og efterse kniven, find sprækker, buler og andre skader. Er kniven i dårlig stand, f.eks. revnet, skal den kasseres og udskiftes.
g. Slib kniven med en fil.
h. Kontroller knivens balance ved at stikke en skruetrækker i centerhullet. Hvis kniven er slebet jævnt og dermed i balance, skal den hænge helt vandret ("ground", se billede). Hvis kniven tipper til den ene side, er den slebet ujævnt og er dermed ikke i balance.

10.1 Vedligeholdelsesskema

FORANSTALTNING	EFTER 5 DRIFTS-TIMER	HVER 25. DRIFTSTIME	1 GANG/ÅR ELLER EFTER 100 DRIFTSTIMER
Slib kniven og kontroller, at den er rigtigt afbalanceret		X
Rengør/skift luftfilter		X	X
Smør hjulaksler og lejer med smørefedt		X
Kontroller/udskift tændrør			X
Skift motorolie*	X		X

* På en ny plæneklipper skal motorolien skiftes efter 5 driftstimer. Herefter er det nok at skifte olie én gang om året.

i. Rengør flangen (33).
j. Sæt den slebne kniv eller en ny kniv på plads med den bøjede kant rettet mod motoren. Hvis kniven monteres omvendt, kan den ikke klippe ordentligt, og den kan desuden være en sikkerhedsrisiko.
k. Skru kniven fast ved hjælp af planskiven, låseskiven og knivbolten. Spænd knivbolten (30) fast med 40 Nm. Kontroller, at kniven er korrekt monteret.

Kontrol/udskiftning af tændrør

a. Fjern tændrørshætten fra tændrøret.
b. Skru tændrøret ud.
c. Rengør elektroden med en messingbørste eller skift tændrøret.
d. Kontroller elektrodeafstanden, den skal være 0,75 mm.

e. Skru tændrøret så langt i som muligt med hånden og derefter skrues en halv omgang med en tændrørsnøgle.

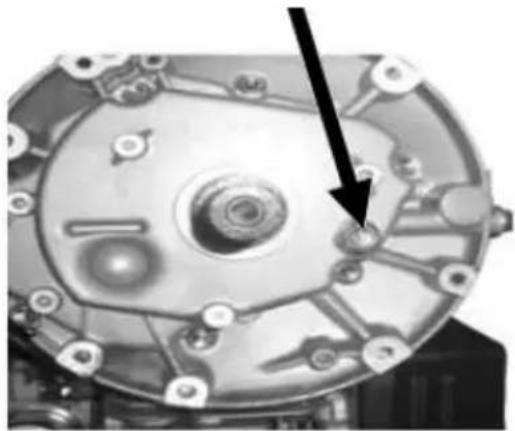

Skift af motorolie

Lad motoren køre et øjeblik, indtil den er varm og sluk derefter.

a. Placer maskinen på et let hældende underlag og placer en opsamlingsskål under bundproppen.
b. Skru oliepinden af.
c. Skru bundproppen, som er under skjoldet, af og lad motorolien løbe ned i opsamlingsskålen.

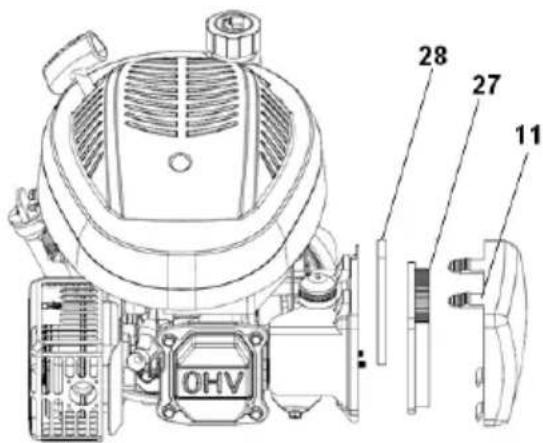

Kontrol/udskiftning af luftfilter

- Papirfilter (27): Børst forsigtigt filteret med en blød børste eller blæs det rent. Hvis filteret er meget snavset, bør det skiftes ud. - Skumgummifilter (28): Vask filteret i varmt sæbevand, skyl omhyggeligt og lad det tørre godt. Dryp derefter en dråbe ren motorolie på filteret og vrid overflødig motorolie ud. Hvis filteret er meget snavset, bør det skiftes ud.

ADVARSEL! Fjern altid tændrørshætten fra tændrøret før reparation og vedligeholdelse.

11. M ILJ∅

Genbrug uønsket materiale i stedet for at blande det i husholdningsaffaldet. Sorter alle maskiner, tilbehør og emballage og aflever det på en genbrugsplads, så det kasseres miljøvenligt.

PROBLEM ÅRSAG FORANSTALTNING

Motoren stopper under klipning. A.	Græsset er for højt.B. Græsset er for tykt og kraftigt.C. For høj klippehastighed.D. Græsset er vådt.	A. Mindsk klippehøjden.B. Gør klippebredden mindre ved at klippe smallere baner.C. Gå langsommere, så plæneklipperen kan nå at klippe græsset.D. Vent til græsset er tørt.
Motoren starter ikke – lader til ikke at tænde.	A. Ikke mere benzin eller også er den for gammel.B. Motoren er kold.C. Plæneklipperen står på for højt græs.D. Kontaktbøjlen er ikke trykket ind.E. Tændrøret er defekt.F. Motoren er druknet. For meget benzin i cylinderen.	A. Fyld ny benzin på.B. Tryk et par gange på primeren.C. ∅g klippehøjden.D. Tryk den ind.E. Rens, juster eller skift tændrør.F. Skru tændrøret af, kontroller, om det er vådt, træk et par gange i startsnoren.
Motoren stopper ikke. A. Kontaktbøjlen har sat sig fast.B. Wiren til kontaktbøjlen er defekt.		A. Træk kontaktbøjlen helt ud.B. Kontroller, udskift.
Motoren har for lille effekt. A. For højt græs.B. Der sidder græs fast under skjoldet eller på køleflangen.		A. Juster klippehøjden og klip smallere bane.B. Sluk og rens.
Plæneklipperen ryster. A. Kniven er slidt eller ude af balance.B. Løse møtrikker og skruer.C. Anden årsag.		A. Tilse og udskift eller afbalancér kniven.B. Spænd dem til.C. Overlad plæneklipperen til et autoriseret serviceværksted.
Ingen græs i opsamleren. A. Udka stet tilstoppet.B. Kniven defekt eller forkert monteret.C. Græsset er vådt.		A. Sluk og rens.B. Kontroller kniven.C. Vent til græsset er tørt.
Græsset klippes ujævnt. A. Græsset er vådt.B. Klippehastigheden er for høj.C. Klippehøjden er for lav eller hjulene er uens indstillet.D. Kniven er slidt eller forkert monteret.		A. Vent til græsset er tørt.B. Gå langsommere.C. Juster klippehøjden.D. Slib eller udskift kniven.
