BRUGSANVISNING 41-362 Biltema

Risiko for alvorlig ulykke.

OBS!

Risiko for personskade eller maskinskade.

Oppbevar bruksanvisningen på et sikkert sted i tilknytning til maskinen. Ved et eventuelt salg skal bruksanvisningen følge med maskinen.

2. TEKNISKE DATA

Art.nr.: 41-362

Modell: Moseriver/harv 40"

Stram ikke helt. Fest 2 korte vinkelfester på motstående side med 2 bolter (M8x20) og låsemutter (M8). Stram ikke helt (bilde 2).

BILDE 2

Hold tilskuere på sikker avstand fra maskinen.

Denne manual indeholder vigtige oplysninger om produktets brug og sikkerhedsrisici m.m. Alle brugere opfordres til at læse manualen før brug og være særligt opmærksom på følgende advarsler:

ADVARSEL!

Risiko for alvorlige ulykker.

OBS!

Risiko for mindre person- eller maskinskade.

Vi påtager os ikke ansvaret for, at illustrationer og beskrivelser af enkelte detaljer muligvis ikke altid er i overensstemmelse med produktet.

Opbevar manualen et sikkert sted i forbindelse med maskinen. Ved eventuelt salg skal manualen følge maskinen.

2. TEKNISKE SPECIFIKATIONER

Art.nr.: 41-362

Model: Mosrive/harve 40"

Arbejdsbredde: 102 cm

Antal fjedre: 20 stk.

Vinkel på plade: Trinløs, indstillelig fastgørelsesplade

Vægt: 15,2 kg

3. ANVENDELSESOMRÅDE

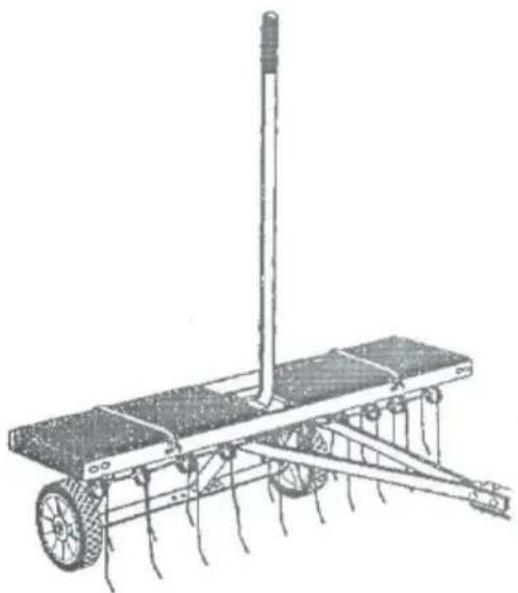

41-362 Mosrive/harve 40" er beregnet til at fjerne mos i græsplæner, udjævning og rivning

af mønstre på blandt andet grusarealer, grus-gange og ridebaner iht. instruktionerne i denne brugsanvisning. Mosriven monteres efter en havetraktor eller plænetraktor. Hvis underlaget kan tåle trækkøretøjets vægt, kan mosriven også anvendes på græsplæner til at rense for affald, blade, smågrene m.m.

4. GENERELLE

SIKKERHEDSFORSKRIFTER

Når der arbejdes med mosrive og trækkøretøj, skal de efterfølgende punkter altid bemærkes.

4.1 Arbejdsområde

• Arbejd ikke i mørke, eller när belysningen er dårlig.
• Hold børn og uvedkommende væk fra arbejdsområdet.

4.2 Personlig sikkerhed

• Læs altid manualen inden brug.
- Mosriven må ikke benyttes før sikkerhedsforskrifter og pasningsinstruktioner er læst.
- Vær især opmærksom på trækkøretøjets advarselssymboler og brug kun mosriven på et køretøj, som man er vant til at bruge.
- Børn eller personer med nedsatte fysiske eller psykiske evner må ikke anvende mosriven.
- Fjedrene er skarpe. Vær forsigtig ved brug af mosriven og brug passende fodtøj.
• Det er ikke tilladt at sidde på mosriven.
- Tillad ikke børn eller husdyr at opholde sig i arbejdsområdet.
- Trækkøretøjets bremseevne og stabilitet kan påvirkes af mosrivens tyngde. Vær opmærksom på dette f.eks. ned ad bakke.
- Undgå stejle skråninger. Kør altid op og ned ad en skråning, kør aldrig på langs.
- Kør langsomt i vanskeligt terræn, på diger og på skråninger. Herved undgår man at vælte med køretøjet.
- Dette produkt er Ikke beregnet til brug på offentlige arealer.
- Følg pasningsinstruktionerne i denne manual.

5. MonterinG

Kassen indeholder:

1 Fastgørelsesplade 1
2 Fjedre 10 par
3 Løftearm 1
4 Hjulaksel 1
5 Hjul 2
6 Løfteplade 1
7 Trækfastgørelse 2
8 Trækarm 2
9 Wire til justering af fjedre	2

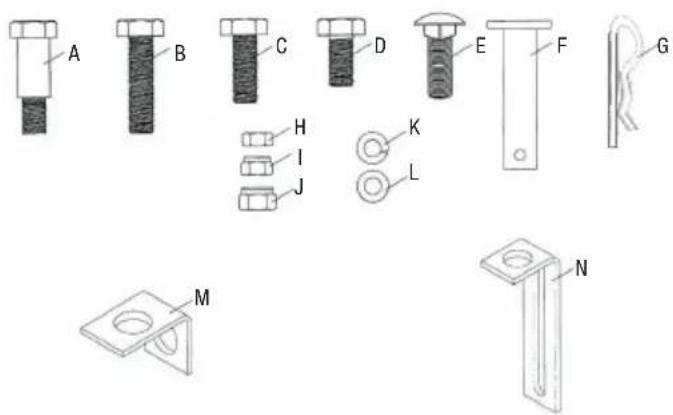

Æsken med monteringsdele indeholder:

Værktøj, der er nødvendigt til monteringen: Skiftenøgle, tang

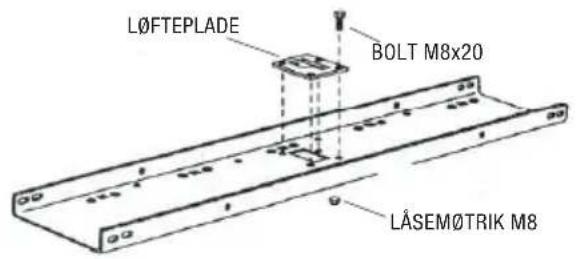

1. Monter løftepladen på fastgørelsespladen. Brug 4 bolte (M8x20) og låsemøtrikker (M8). (billede 1). Spænd ordentligt til.

BILLEDE 1

1. Vend fastgørelsespladen og monter 2 lange og 2 korte vinkelbeslag langs med den ene side på pladen som på billede 2. Brug 4 bolte (M8x20) og låsemøtrikker (M8). Spænd ikke helt til. Fastgør 2 korte vinkelbeslag på modsatte side med 2 bolte (M8x20) og låsemøtrikker (M8). Spænd ikke helt til (billede 2).

BILLEDE 2

1. Fastgør trækarmene på pladen. Vend dem som på billede 3. Læg dem udvendigt på vinkelbeslagene og fastgør først i de forres- te, korte vinkelbeslag. Brug 2 bolte (M8x20) og låsemøtrikker (M8). Fastgør derefter trækarmene i de bagerste, længere beslag og brug 2 bræddebolte (M8x25), låseskiver (∅8) og låsemøtrikker (M8). Spænd ikke helt til (billede 3).

BILLEDE 3

1. Spænd trækarmenes forreste del sammen med 2 bolte (M8x30) og møtrikker (M8). Læg trækfastgørelserne oven på og under den forreste del af trækarmen (den ende med ét hul skal stikke ud foran) og fastgør dem med 2 bolte (M8x50) og låsemøtrikker (M8) og indenfor M8x30 bolte. Spænd ikke helt til. Sæt trækpinden i og lås den med fjedersplitten (billede 4).

BILLEDE 4

1. Spænd bolte og møtrikker fast i trækfastgørelsen. Spænd bolte og møtrikker fast i trækarmens forreste del. Spænd bolte og møtrikker fast i samtlige 6 vinkelbeslag på

fastgørelsespladen. Fastspænd bræddeboltene, der holder trækarmen fast i fastgørelsespladens bagerste del.

1. Monter hjulakslen på ydersiden af de to korte vinkelbeslag på fastgørelsespladens bagerste del. Brug 2 bolte (M8x20) og låsemøtrikker (M8). Kontroller, at hjulaks- lens ender peger som på billede 5. Spænd boltene og løsn dem lidt.

BILLEDE 5

1. Monter hjulene på akslen med de to ansatsbolte og låsemøtrik (M10) og spænd (billede 6).

BILLEDE 6

1. Fastgør de 10 fjedre i de fi rkantede huller i fastgørelsespladen. Brug 1 bræddebolt (M8x25) skive (∅8), låseskive (∅8) og møtrik (M8) til hvert par. Spænd til.

BILLEDE 7

1. Før wiren ind gennem samtlige fjedre på den ene side og buk wires ender for at gøre den fast. Gentag på den anden side.

BILLEDE 8

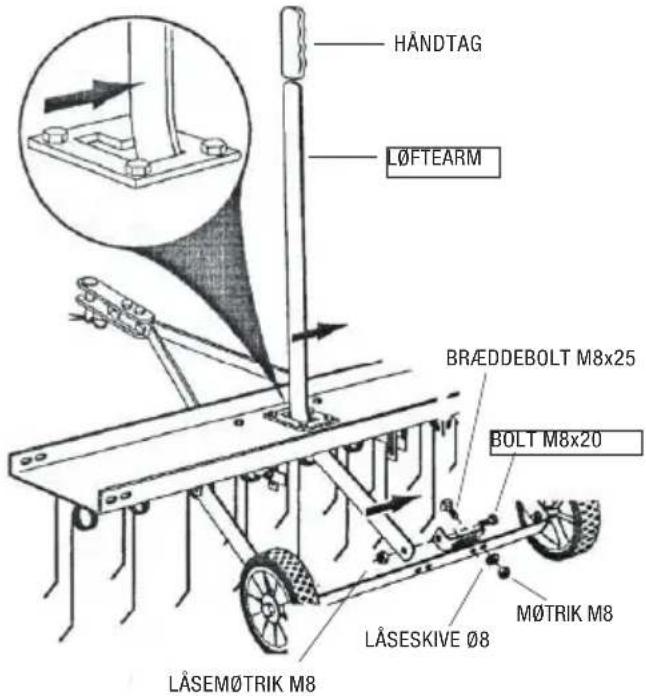

1. Monter et langt vinkelbeslag på hjulakslen med 2 bræddebolte (M8x25), låseskiver (∅8) og møtrikker (M8) (billede 9). Spænd ikke til. Før håndtaget ind gennem fastgørelsespladen. Kontroller, at vinklen bliver som på billede 9, og fastgør den i vinkelbeslaget med bolt (M8x20) og låsemøtrik (M8).

BILLEDE 9

1. Juster vinkelbeslaget så det låser håndtaget, när det er i opslået stilling, dvs. Fjedrene rører ved jorden. Spænd alle møtrikker til.

2. Mosriven justeres som beskrevet nedenfor: a. Parker trækkøretøjet på en jævn flade, f.eks.

indkørsel eller garagegulv, og hægt mosriven på. Håndtaget løsnes, så mosriven kommer i nedsænket stilling. Juster fasgørelsespladen, hvis den ikke er vandret, eller hvis fjedrene ikke når jorden. Løsn bræddeboltene, der holder trækarmene i det bagerste beslag og find den rigtige stilling.

b. Når fastgørelsespladen er vandret, og den forreste og bagerste række fjedre rører jorden, spændes møtrikkerne igen. (billede 10)

BILLEDE 10

c. I nogle tilfælde er det nødvendigt, at mosriven skal have tyngde for at presses ordentligt ned. Sten eller cementfliser er specielt velegnede som tyngde, da de er flade, og dermed giver et lavt tyngdepunkt. Fastgør dem med f.eks. strips i fastgørelsespladens huller (billede 11).

BILLEDE 11

d. Prøvekør for at se, hvilken hastighed der giver det bedste resultat. Større græsarealer bliver bedst, hvis man kører/harver med et krydsende mønster.

6. SÄERLIGE

SIKKERHEDSFORSKRIFTER

6.1. Advarselssymboler

Advarselssymbolerne gør opmærksom på visse, men ikke alle tænkelige farer. Vær opmærksom på advarslerne og foretag også almindelige foranstaltninger til forebyggelse af ulykker.

Vær især opmærksom på trækkøretøjets advarselssymboler og følg dem nøje.

Generel fare.

gsvejledningen inden brug.

Hold tilskuere på sikker afstand af maskinen.

Skarpe knive. Anbring ikke hænder eller fødder under maskinen.

Stands altid trækkøretøjets motor, før du indstiller, rengør og foretager vedligeholdelse eller lader maskinen være uden opsyn.

6,2 Beskyttelsesudstyr

Fjedrene er skarpe. Anvend sikkerhedssko.

7. ANVENDELSE

• Kontroller, at fjedrene rører jorden. Juster efter behov som beskrevet i punkt 12 i monteringsvejledningen.
• Kontroller, at arbejdspladsen er ryddet for sten og andre fremmedlegemer.
• Kontroller, at alle bolte og møtrikker er godt

spændt til før brug.

- Kontroller, at alle dele, især de bevægelige, er hele og korrekt monteret.

7.2 Anvendelse

• Start altid i laveste gear med lav hastighed og og derefter gradvist hastigheden.
• Prøvekør for at se, hvilken hastighed der giver det bedste resultat. Større græsarealer bliver bedst, hvis man kører/harver med et krydsende mønster.
• Trækkøretøjets bremseevne og stabilitet kan påvirkes af mosrivens tyngde. Vær opmærksom på dette f.eks. ned ad bakke.
• Undgå stejle skråninger. Kør altid op og ned ad en skråning, kør aldrig på langs.
• Kør langsomt i vanskeligt terræn, på diger og på skråninger. Herved undgår køretøjet at vælte.
• Brug kun produktet til den tilsigtede anvendelse.
• Sluk altid for trækkøretøjets motor, inden mosriven justeres.
• Undgå utilsigtet start ved at afbryde strømmen før service og reparation, eller när maskinen ikke er i brug.
• Efterlad aldrig mosriven uden opsyn, när trækkøretøjets motor kører.

7.3 Pasning og opbevaring

• Rengør mosriven efter brug og tilse den regelmæssigt.
  • Smør hjulene efter behov.
• Hvis der opstår rustpletter, skal de slibes og males med emaljemaling.
• Opbevar mosriven et tørt sted, når den ikke bruges. Kom fedtstof på fjedrene med jævne mellemrum. Derudover er mosriven vedligeholdelsesfri.

Klistermærke på mosriven:

ADVARSEL

• Børn eller personer med nedsatte fysiske eller psykiske evner må ikke anvende mosriven. Læs altid manualen inden brug.
• Fjedrene er skarpe. Vær forsigtig ved brug af mosriven og brug passende fodtøj.
• Kør langsomt i vanskeligt terræn, på diger og på skråninger. Herved undgår køretøjet at vælte. Kør ikke for tæt på åer eller diger.
  • Det er ikke tilladt at sidde på mosriven.
• Trækkøretøjets bremseevne og stabilitet

kan påvirkes af mosrivens tyngde. Vær opmærksom på dette f.eks. ned ad bakke. Læs trækkøretøjets manual vedrørende kørsel på skråninger.

• Undgå stejle skråninger. Kør altid op og ned ad en skråning, kør aldrig på langs.
• Dette produkt er Ikke beregnet til brug på offentlige arealer.
• Start altid i laveste gear med lav hastighed og og derefter gradvist hastigheden.
• Tillad ikke børn eller husdyr at opholde sig i arbejdsområdet.

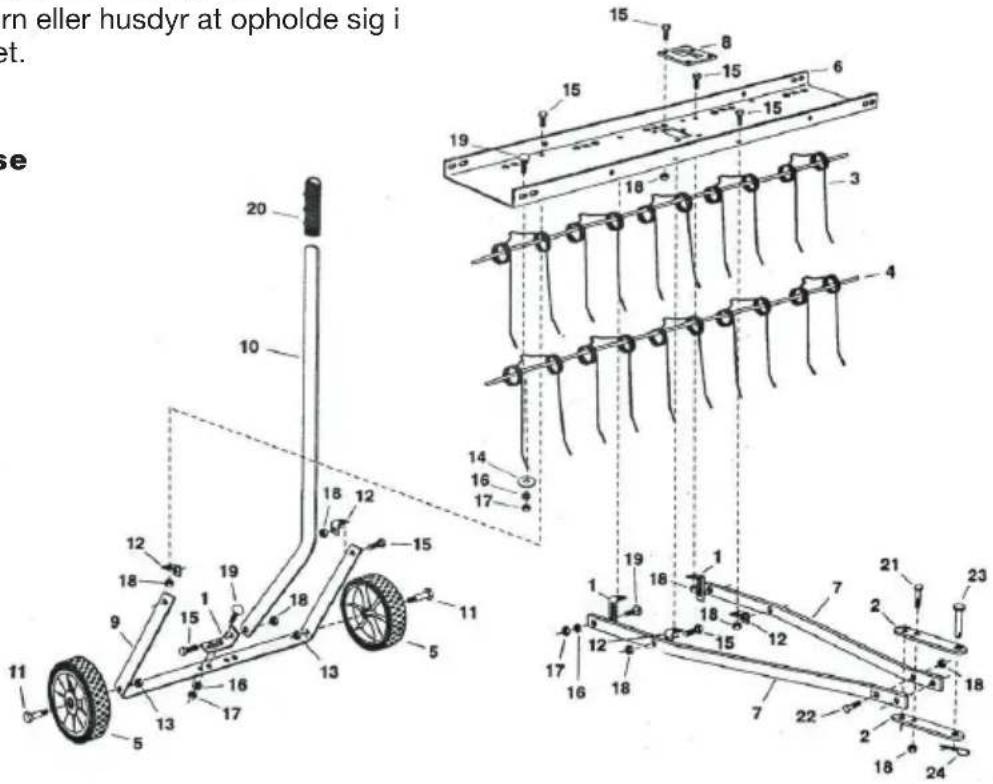

8. sprÆnGsKitse

Del nr.	BesKrivelse	antal	Del nr.	BesKrivelse	antal
1	Vinkelbeslag, langt	3	13	Låsemøtrik, M10	2
2	Trækfastgørelse	2	14	Skive, ∅8	10
3	Fjedersæde	10	15	Bolt, M8x20	15
4	Wire til justering af fjedre	2	16	Låseskive, ∅8	14
5	Hjul	2	17	Møtrik, M8	14
6	Fastgørelsesplade	1	18	Låsemøtrik	19
7	Trækarm	2	19	Bræddebolt,M8x25	14
8	Løfteplade	1	20	Håndtag	1
9	Hjulaksel	1	21	Bolt, M8x50	2
10	Løftearm	1	22	Bolt, M8x30	2
11	Ansatsbolt	2	23	Split, træk	1
12	Vinkelbeslag, kort	4	24	Fjedersplit	1
