BRUKSANVISNING LM 502SP Biltema

Tillverkat för Biltema Sweden AB, Garnisonsgatan 26, 254 66 Helsingborg. Tel: [phone].

Importør: Biltema Norge AS. Postboks 74, 3401 Lier. Tlf: [phone].

Maahantuoja/Importör: Biltema Suomi Oy, Iltaruskontie 2, FIN-00750 Helsinki/Helsingfors. Puh.: [phone]

Importor: Biltema Danmark A /S. Boks 175, 9230 Svenstrup J, Tlf.: [phone]

www.biltema.com

CE

CE

EG- FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

SAMSVARSERKLÆRING

VAKUUTUS EU-YHDENMUKAISUUDESTA

EG-FORSIKRING OM OVERENSSTEMMELSE

Denna manual innehåller väsentlig information om maskinens användning och dess säkerhetsrisker. Alla operatörer uppmanas att läsa manualen före användning och vara särskilt uppmärksamma på dessa varningar:

OBS! Indikerar att felaktigt förfarande kan påverka arbetets effektivitet eller leda till person- och materialskador.

WARNING! Indikerar risk för allvarlig olycka.

Vi reserverar oss för möjligheten att illustrationer och beskrivningar av enstaka detaljer inte alltid stämmer helt överens med maskinen. Exempel på sådana detaljer kan vara färger på kablar eller utformning och placering av knappar och reglage.

Förvara manualen på en säker plats i anslutning till maskinen och vid en eventuell försäljning ska manualen följa med maskinen.

2. TEKNISKA DATA

Art nr: 17-496
Biltema model: .....LM 502SP
Max effekt: 2,6 kW / 3,5 hp
Antal Cylindrar:....1 st.
Cylindervolym: ....139 cm ^3
Varvtal: 3000 r/min
Bränsle: ....Blyfri 95 Oktan
Tankvolym:....1,01
Motorolja: .....SAE 10W/30
Oljevolym: 0,61
Startmetod: ....Startsnöre
Tändstift: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Brisk LR14YC
Kylmetod: ....Luft
Max. klippbredd: .....50 cm
Klipphöjd .....25–75 mm
Antal klipphöjdslägen: .....7 st.
Uppsamlare: .....60 l
Mätmetod för ljudtryck (L PA ): . . .EN836
Uppmätt ljudtryck (L PA ): .....83,2 dB(A)
Osäkerhet K (L PA ):....2,5 dB(A)
Garanterad ljudtryck (L PA ): . . . .86 dB(A)
Mätmetod för ljudeffekt (L WA ):..EN 836
Uppmätt ljudeffekt (L WA ): . . . . . .93,7 dB(A)
Osäkerhet K (L WA ):....0,53 dB(A)
Garanterad ljudeffekt (L WA ): . . . .98 dB(A)
Mätmetod för vibrationer: .....EN 836
Vibrationer i handtag (EN 836): 6,16 m/s²
Osäkerhet K: 1,5 m/s²
Dimension: 170 x 105 x 55 cm
Vikt:....39 kg

3. ANVÄNDNINGSOMRÅDE

17- 496 Bensindriven gräsklippare LM 502SP är konstruerad för att klippa naturligt gräs med "mulcher"-klippteknik eller med uppsamlare.

All annan användning kan orsaka skador på person och egendom.

4. ALLMÄNNA SÄKERHETSFÖRESKRIFTER

Vid arbete med maskiner bör följande punkter alltid beaktas. Ta även hänsyn till arbetsplat-sens säkerhetsföreskrifter och respektera alla de lagar, regler och förordningar som gäller där maskinen används.

4.1 Arbetsområde

• Städa regelbundet. Avfall och bråte på en arbetsplats ökar risken för olycka, brand och explosion.
• Arbeta inte i mörker eller dålig belysning.
• Förvara explosiva eller brandfarliga vätskor och gaser utanför arbetsområdet.
• Håll barn och obehöriga utanför arbetsområdet.
• Ha förbandslåda och telefon tillgängligt.

4.2 Personlig säkerhet

• Läs alltid manualen före användning.
• Var särskilt uppmärksam på maskinens varningssymboler.
• Använd inte maskinen om du är trött eller påverkad av droger, alkohol eller medicin.
• Använd alltid hörselskydd.
• Bär ordentliga arbetskläder, långbyxor, långarmad skjorta/tröja samt kraftiga halksäkra skor. Ha aldrig sandaler eller gymnastikskor på dig och var aldrig barfota.
• Använd hårnät om du har långt här, bär inte smycken eller löst sittande kläder som kan fastna i maskinen.
• Upprätthåll alltid en god arbetsställning med bra balans.
• Låt aldrig din vana vid maskinen leda till oförsiktighet.

4.3 Användning och skötsel av maskiner

• Kontrollera att alla skydd sitter på plats och fungerar.

• Kontrollera att alla maskindelar, särskilt de rörliga, är hela och sitter korrekt monterade.

• Kontrollera att alla knappar och reglage fungerar. Var särskilt noga med att avstängaren fungerar så att du alltid kan stänga av maskinen.

• Använd ej en defekt maskin. Lämna in den till en auktoriserad serviceverkstad för reparation.
• Använd endast rekommenderade skärverktyg, tillbehör och reservdelar.
• Använd endast maskinen för avsett användningsområde. Arbetet går alltid säkrare och fortare om maskinen används till det den är konstruerad för.
• Överskrid inte maskinens kapacitet.
• Förhindra oavsiktligt start genom att lossa tändstiftshatten från tändstiftet före service och reparation eller när maskinen inte används.
• Tag alltid bort nycklar, verktyg och andra lösa delar från maskinen före start.
• Lämna aldrig en maskin obevakad då motorn är igång.
• Rengör maskinen efter användning och serva den regelbundet.
• Förvara maskinen på en torr och skyddad plats, oåtkomlig för barn.

4.4 Hantering av bränsle

• Fyll inte på för mycket bränsle, lämna några centimeters expansionsutrymme så att bensinen ej rinner över då motorn blir varm.
• Fyll alltid på bränsle i en välventilerad miljö.
• Spill inte bränsle på maskinen. Om detta händer måste du torka noggrant och låta ångor avdunsta före start.
• Undvik inandning av bensinångor och avgaser.
• Rök, eld och brandfarliga ämnen får ej finnas i närheten vid påfyllning av bränsle.
• Använd en påfyllningstratt och fyll aldrig på bränsle medan motorn är igång.
• Säkerställ att bränslet inte kan läcka ut på marken.
• Förvara bränslet på säker plats i en godkänd behållare, oåtkomlig för barn.

5. ÖVERSIKTSBILD

1. Starthandtag, magnapull
2. Gräsuppsamlare
3. Spak, höjdjustering
4. Oljesticka
5. Lucka, sida
6. Motorbrytarbygel/dödmansgrepp
7. Drivbygel
8. Handtag, övre del
9. Låshandtag
10. Handtag, nedre del
11. Lucka, bakre
12. Tanklock
    13.Luftfilter
13. Primerblåsa
14. Ljuddämpare
15. Upphängningskrokar
16. Snabbkopplingsnippel för renspolning
    18.Ratt
17. Sidoutkast

6. MONTERING

Packa upp förpackningen och kontrollera att gräsklipparen ej skadats under transporten.

a. Vik tillbaka det nedre handtaget (10) och drag åt de båda rattarna (18).
b. Veckla försiktigt upp det övre handtaget (8) och lås fast det med låshandtagen (9).
c. Fäst tygpåsens flärpar i stålramen.
d. Öppna den bakre luckan (11) och haka fast gräsuppsamlaren (2) så att luckan (11) ligger ovanpå gräsuppsamlaren.
e. Fyll på motorolja, kontrollera på oljestickan att nivån är mellan markeringarna.

7. SÄRSKILDA

SÄKERHETSFÖRESKRIFTER

7.1 Risker vid användning

Även om instruktionerna i manualen följs så kvarstår det vissa risker. Var medveten om dem och försök att undvika dem.

Risk för förgiftning

• Motorns avgaser är giftiga! Ha ej motorn igång i slutna utrymmen med dålig ventilation.
• Använd alkylatbensin som är mindre hälso- vädligt än vanlig bensin.

Risk för ögonskada

• Det kan förekomma kringflygande föremål. Använd skyddsglasögon eller visir.
• Håll åskådare och djur på behörigt avständ.

Risk för hörselskada

- Hög ljudnivå, använd hörselskydd.

Risk för skärskada

• Dra aldrig gräsklipparen mot dig då kniven snurrar.
• Lyft aldrig gräsklipparen om motorn är igång.
• Stick aldrig in handen under gräsklipparen eller i utkastet då motorn är igång.
• Avlägsna alltid tändhatten från tändstiftet innan reparation eller underhåll påbörjas.
• Använd arbetshandskar vid byte och slipning av kniv.

Risk för skada på grund av vibrationer

- Maskinens vibrationer kan orsaka arm- och handskador. Arbeta inte kontinuerligt under lång tid och säkerställ att maskinen inte vibrerar mer än normalt på grund av misskötsel eller defekta delar.

Risk för brand och/eller explosion

- Hantera bränsle varsamt med hänsyn till brand och explosion. Använd en påfyllningstratt vid påfyllning av bränsle. Fyll aldrig på tanken medan motorn är igång. Låt istället motorn svalna innan påfyllning sker. Säkerställ att bränslet inte kan läcka ut i marken. - Ljuddämparen blir väldigt varm och kan starta en brand om den kommer i kontakt med bränsle eller annat brännbart material.

Risk för brännskada

- Vid drift blir avgasrör och vissa komponenter på motorn mycket varma. Vidrör dem ej och avvakta med reparation och underhåll tills dess de svalnat.

Risk för rörliga delar

- Avlägsna alltid tändhatten från tändstiftet innan service eller reparation påbörjas.

7.2 Varningssymboler och skyltar på maskinen

På gräsklipparen sitter olika etiketter med symboler som är till för att varna för eventuella risker för fara, samt informera om korrekt uppträdande vid användning av maskinen eller speciella situationer. Dessa symboler är mycket viktiga och måste respekteras.

Varning!

Läs manualen.

Varning! Risk för kringflygande föremål! Håll obehöriga på säkert avstånd.

Förbjudet att klippa uppför och nedför i branta sluttningar. Om du halkar kan klipparen köra över dig. Klipp alltid parallellt med sluttningen. Klipp aldrig i sluttningar överstigande 15°.

Varning!

Avlägsna alltid tändhatten från tändstiftet före reparation och service.

Varning för rörliga delar.

Håll händer och fötter borta från öppningar och rörliga delar då motorn är igång.

För aldrig in händer och fötter under gräsklip-paren när motorn är igång. Risk för att de träffas av den roterande kniven.

Varning!

Avlägsna alla verktyg innan start.

Varning!

Risk för skärskada.

Stäng alltid av motorn då främmande föremål avlägsnas.

Håll barn, djur och obehöriga på behörigt avständ under klippning.

Brandfara – förbjudet att elda eller röka i närheten av bränsletanken, särskilt vid påfyllning av bränsle. Använd blyfri bensin!

Fara! Håll händer och fötter borta från den roterande kniven.

Använd inte gräsklipparen utan uppsamlare, sidoutkast eller luckorna stängda.

WARNING!

Ljudnivån uppgår till 98 dB, använd hörselskydd.

WARNING!

Vid drift blir avgasrör och vissa komponenter på motorn mycket varma. Vidrör dem ej och avvakta med reparation och underhåll tills dess de svalnat.

7.3 Säkerhetsanordningar

Motorbrytarbygel (6)

Motorn kan bara startas och köras när motorbrytarbygeln (6) hålls intryckt mot det övre handtaget (8). När motorbry tarbygeln släpps stannar motorn. Om motorbrytarbygeln ej fungerar så får gräsklip paren ej användas.

WARNING! Kniven fortsätter att snurra en stund efter det att motorn stängts av.

Nödstopp

Om motorn inte stannar när du släpper motorbrytarbygeln, håll då en skruvmejsel mot tändstiftet och motorns kylfläns för att kortsluta tändstiftet. Åtgärda felet innan gräsklipparen startas igen.

Plomberade skruvar och fast varvtal

På gräsklipparen finns plomberade skruvar som inte får röras. Motorns varvtal får inte ändras.

Bakre lucka (11)

Detta är en viktig skyddsanordning som alltid måste vara monterad på gräsklipparens utkast. Om uppsamlare ej används så skall luckan (11) vara stängd.

Gräsuppsamlare (2)

Uppsamlaren (2) monteras på lockets (11) axel, den samlar upp gräset och är samtidigt en skyddsanordning som förhindrar att fötterna kan komma in under gräsklipparen.

Lucka, sida (5)

Om sidoutkastet (19) inte används ska luckan alltid vara stängd. Den förhindra att fötterna kan komma åt kniven.

8. HANDHAVANDE

8.1 Allmänt om klippning med motorgräsklippare

Innan du börjar klippa är det en god idé att inspektera gräsmattan och planera din klippning noggrant så att den blir effektiv och säker.

• Mät gräsets höjd och kontrollera att det är torrt. Om gräset är högt så klipp det i två omgångar. Klipp först med högt inställd klipphöjd och minska klipphöjden inför den andra klippningen.
• Klipp inte vått gräs eftersom du riskerar att halka. Vått gräs lägger sig lätt så klippresultatet blir dåligt och det fastnar dessutom

lätt på gräsklipparen.

- Gå inte för fort! För bäst klippresultat, gå i jämn, lugn takt så att gräsklipparen hinner klippa av gräset.

- Om gräset är tjockt och kraftigt, klipp en smalare remsa.

- Ta bort eller märk ut stenar, rötter och föremål.

- Bind upp buskar och ta bort trädgårds-möbler så att du slipper svänga och dra gräsklipparen mot dig på ett riskfyllt sätt.

- Planera åt vilket håll du ska klippa, så att det utkastade gräset och eventuella småstenar inta kastas mot ex. fönster eller växthus och orsakar stenskott eller hamnar i en pool.

- Avgör om du för en säkrare klippning behöver ett annat redskap/maskin till kanter, buskage, trånga passager och sluttningar. Om marken sluttar mer än 15° får du inte använda motorgräsklipparen.

- Sluttningar skall klippas i samma vertikalplan längs med sluttningen.

OBS! Om motorn stannar vid klippning, klipp långsammare, minska klipphöjden och klipp smalare remsa.

8.2 Gräsklipparens funktioner

Inställning av klipphöjd

Klipphöjden justeras enkelt med spaken för höjdjustering (3) vid det högra, bakre hjulet. Lossa spaken och för den till position för önskad klipphöjd.

Gräsklipparen ska klippa utan motständ, annars får du ett dåligt resultat och ökar risken för olyckor. Vi rekommenderar att du klipper en tredjedel av gräsets höjd. Under högsommarens varmaste period bör du låta gräset vara lite högre eftersom stark sol kan torka ut en kortklippt gräsmatta.

Motorbrytarbygelns (6) och drivbygelns (7) funktion

På det övre handtaget (8) är motorbrytarbygeln (6) och drivbygeln (7) placerade.

Tryck in drivbygeln (7) mot handtaget (8) tills det klickar och släpp sedan ut drivbygeln (7) igen. Nu är gräsklipparens framdrivning inkopplad. För att avbryta framdrivningen släpp upp motorbrytarbygeln (6) tills låsningen släpper och

gräsklipparen slutar röra sig framåt.

Tryck åter in motorbrytarbygeln (6) och fortsätt klippningen genom att skjuta gräsklipparen framför dig, till exempel för att klippa en svår-klippt yta där du inte vill att gräsklipparen ska vara självgående.

OBS!

Bekanta dig med motorbrytarbygeln (6) och drivbygeln (7) på en stor och öppen yta, så att du är säker på hur gräsklipparen manövreras.

WARNING!

Klipp/gånghastigheten är fast och får ej justeras.

Lyft upp bakluckan (11) och ta ut utkastpluggen genom att trycka in spärren på handtaget och lyft ut den. Häng fast gräsuppsamlaren (2) med hjälp av krokarna (16). Vid tömning, lyft upp bakluckan (11) och haka av gräsuppsamlaren (2).

Lyft upp luckan (5) och häng fast sidoutkastet (19). Då sidoutkastet används ska alltid utkastpluggen vara monterad innanför bakluckan (11).

Mulcherfunktion

Mulcherfunktionen finfördelar gräset och sprider ut det över gräsmattan som gödning. Kontrollera att utkastpluggen är monterad innanför bakluckan (11). Uppsamlaren (2) och sidoutkastet (19) ska inte vara monterat vid mulcherklippning.

8.3 Förberedelser inför användning

WARNING!

• Fyll på bränsle utomhus.
- Håll rök och eld borta från gräsklipparen och bensinen.

Kontrollera följande:

• Att det inte finns några främmande föremål på klippytan.
• Att gräsklipparen är rengjord.
• Att motorbrytarbygeln(6) och drivbygeln (7) fungerar och att dess wirar inte har fastnat.
• Att kniven är vass och ordentligt fastsatt.
• Att alla delar är hela.
• Oljenivån, fyll på vid behov.
• Bränslenivån, fyll på vid behov.
• Att klipphöjden är anpassad till gräsets höjd.
• Att tändstiftshatten är fastsatt på tändstiftet.

8.4 Klippning

OBS! Använd alltid skyddsglasögon, hörselskydd och kraftiga, halksäkra skor vid klippning av gräset.

a. Placera gräsklipparen stadigt på ett plant underlag, utomhus.
b. Prima motorn om den är kall, genom att trycka på den gula primerblåsan (14) 1–3 gånger.

TEMPERATUR TRYCKNINGAR
<0 °C 2-3
0 °C-10 °C	1-2
10 °C-20 °C	0-1
20 °C 0

c. Ställ dig bakom gräsklipparen och tryck in motorbrytarbygeln (6) mot handtaget (8) med en hand.

d. Fatta gräsklipparens handtag (8) med den vänstra handen och med den högra magnapullens starchandtag (1). Dra med en jämn rörelse tills du känner motstånd, ryck till, dra ej för hårt!

e. släpp sakta tillbaka starchandtaget (11) när motorn startat.

f. Håll motorbrytarbygeln(6) mot det övre handtaget (8) och tryck upp drivbygeln (7) så att den låses fast. Var försiktig var gång du svänger. Undvik att dra gräsklipparen mot dig.

OBS! Om du kört slut på bränslet behöver man trycka på primerblåsan några gånger så att det finns bränsle i förgasaren vid startförsöket.

Varning!

• Luta aldrig gräsklipparen när motorn är igång.
• Var extra försiktig i sluttningar, när du drar gräsklipparen mot dig och när du ska svänga.
• Släpp omedelbart motorbrytarbygeln (6) om du blir störd i arbetet, kör på något eller om gräsklipparen börjar vibrera mer än normalt.

8.5 Klippning i sluttningar och svårklippta ytor

Vid kanter, diken, ojämnheter, tjockt gräs och sluttningar måste du vara extra försiktig så att du inte mister kontrollen över gräsklipparen eller kör på sten och rötter.

• Klipp aldrig uppför och nerför en sluttning. Klipp i samma vertikalplan, längs med sluttningen och iakttag största försiktighet vid byte av klippriktning.
• Klipp aldrig branta sluttningar (max. 15°).
• Klipp smalare remsor om gräset är tjockt.
• Skaffa eventuellt andra redskap/maskiner för svårklippta ytor.

8.6 After klipping

a. Låt motorn svalna.
b. Avlägsna tändstiftshatten från tändstiftet.
c. Rengör gräsklipparen.
d. Kontrollera att gräsklipparen är hel.
e. Drag åt eventuellt lösa skruvar och muttrar.
f. Kontrollera att kniven är oskadad.
g. Töm bränsletanken om gräsklipparen skall förvaras i ett trångt utrymme eller om det finns risk för att bensinångorna kan nå öppen eld eller gnistor.

8.7 Renspolningsfunktion

Gräsklipparen är utrustad med en snabbkoppling (17) för anslutning av vattenslang.

a. Motorn ska vara avstängd vid inkoppling.
b. Placera gräsklipparen på ett plant underlag och justera höjdjusteringen (3) till lägsta klipphöjd.
c. Koppla vattenslangen till snabbkopplings-nippeln (17).
d. Öppna för vattnet.
e. Starta motorn, då kommer kniven att slunga runt vattnet och rengöra gräsklipparens undersida.

9. TRANSPORT OCH FÖRVARING

WARNING! Tändhatten skall alltid vara avlägsnad från tändstiftet vid transport och förvaring.

9.1 Transport och korttidsförvaring

a. Kontrollera att åtgärderna efter klippning utförts.
b. Förvara gräsklipparen i ett rent och torrt utrymme, på tryggt avständ från anordningar som kan avge gnistor.

9.2 Säsongsförvaring

a. Kontrollera att åtgärderna efter klippning utförts.
b. Dränera bränsletanken och kör motorn tills allt bränsle är förbrukat.
c. Lossa tändstiftet och håll i en matsked motorolja SAE 10W-30 i hålet där tändstiftet satt. Dra i magnapullens handtag (1) ett par gånger och skruva tillbaka tändstiftet.
d. Förvara gräsklipparen i ett rent och torrt utrymme, på tryggt avständ från anordningar som kan avge gnistor.

10. SERVICE OCH UNDERHÅLL

Varning! Tändhatten skall alltid vara avlägsnad från tändstiftet innan service eller underhåll påbörjas.

10.2 Serviceinstruktioner

WARNING! Använd alltid handskar när kniven skall slipas eller bytas ut.

a. Kontrollera att tändstiftshatten avlägsnats

10.1 Underhållsschema

ÅTGÄRD	EFTER 5 DRIFTS-TIMMAR	VAR 25:E DRIFTSTIMME	1 GÅNG/ÅR ELLER EFTER 100 DRIFTSTIMMAR
Slipa kniven och kontrollera att den är välbalanserad.		x
Rengör/byt luftfilter		x	x
Smörj hjulaxel och lager med smörjfett.		x
Kontrollera/byt tändstift			x
Byt motorolja*	x		x

* På en ny gräsklippare skall motoroljan bytas ut efter 5 driftstimmar, därefter räcker det att byta oljan en gång per år.

från tändstiftet.

b. Töm bränsletanken och oljetråget.
c. Vänd gräsklipparen på sidan (den sidan där ljuddämparen är placerad).
d. Använd en träbit för att låsa kniven i läge, så att den ej kan snurra.
e. Skruva loss knivbulten (30) och avlägsna planbrickan (31) som håller fast kniven (32).

f. Avlägsna kniven (32). Rengör och inspektera kniven, leta efter sprickor, bucklor och andra skador. Är kniven i dåligt skick, ex. sprucken, ska den kasseras och bytas ut.
g. Slipa kniven med en fil.
h. Kontrollera knivens balansering genom att placera en skruvmejsel i centrumhålet. Om kniven är jämnt slipad och därmed välbalanserad, ska den hänga parallellt med marken ("ground", se bild). Om kniven tippar mot ena sidan är den ojämnt slipad och därmed obalanserad.

i. Rengör flänsen (33).
j. Montera tillbaka den slipade kniven eller en ny kniv med den böjda kanten riktad mot motorn. Om kniven monteras upp och ned kommer den inte att klippa ordentligt och kan dessutom vara en säkerhetsrisk.
k. Skruva fast knivbladet med hjälp av planbrickan, låsbrickan och knivbulten. Drag åt knivbulten (30) med 40 Nm. Kontrollera att kniven är korrekt monterad.

Kontroll/byte av tändstift

a. Avlägsna tändstiftshatten från tändstiftet.
b. Skruva av tändstiftet.
c. Rengör elektroden med en mässingsborste eller byt ut det.
d. Kontrollera elektrodgapet, det skall vara 0,75 mm.

e. Skruva i tändstiftet för hand så långt som möjligt och skruva sedan ett halvt varv med en tändstiftsnyckel.

Byte av motorolja

Kör motorn en stund tills den är varm och stäng sedan av.

a. Placera maskinen på ett lätt lutande underlag mot ett uppsamlingsfat som placeras under oljepluggen.
b. Skruva bort oljestickan.

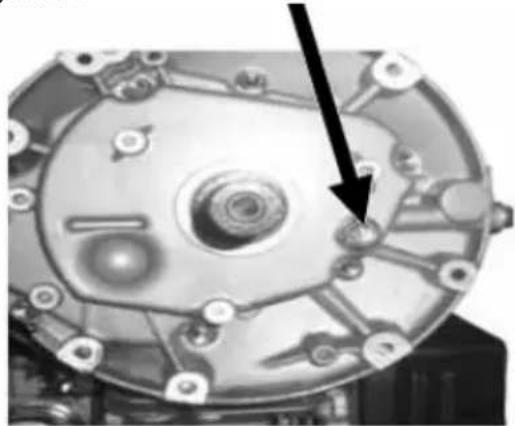

c. Skruva bort oljepluggen som finns i klipphuset och låt motoroljan rinna ut i uppsamlingsfatet.

d. Skruva tillbaka oljepuggen och fyll på med ny motorolja upp till markeringen på oljestickan.
e. Skruva tillbaka oljestickan.

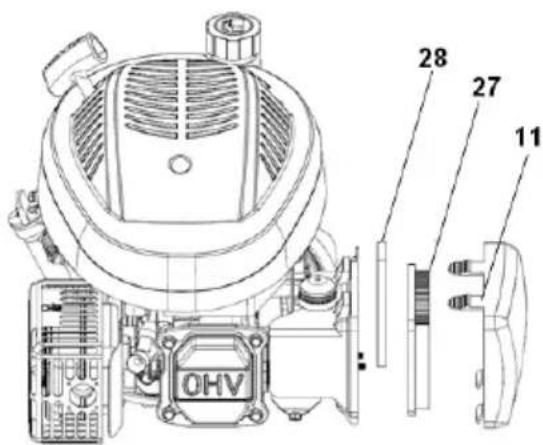

Ta loss locket (11) till luftfiltret och plocka ut de båda luftfilterelementen (27 & 28).

• Pappersfilter (27): Borsta försiktigt filtret med en mjuk borste eller blås rent. Om filtret är mycket smutsigt bör det bytas ut.
• Skumgummifilter (28): Tvätta filtret med varmt tvålvatten, skölj noga och låt det torka ordentligt. Droppa en droppe ren motorolja på det och krama ut överflödig motorolja. Om filtret är mycket smutsigt bör det bytas ut.

WARNING! Avlägsna alltid tändstiftshatten från tändstiftet före reparation och underhåll.

11. M ILJÖ

Återvinn oönskat material i stället för att slänga det bland soporna. Alla maskiner, tillbehör och förpackningsmaterial skall sorteras och lämnas till en återvinningscentral och där kasseras på ett miljövänligt sätt.

PROBLEM ORSAK ÅTGÄRD

Motorn stannar vid klippning. A.	Gräset är för högt.B. Gräset är för tjockt och kraftigt.C. För hög klipphastighet.D. Gräset är blött	A. Minska klipphöjden.B. Minska klippbredden genom att klippasmalare remsa.C. Gå saktare så att gräsklipparen hinnerklippa gräset.D. Vänta tills gräset torkat.
Motorn startar inte - ingentendens till att tända.	A. Bensinen är slut eller för gammal.B. Motorn är kall.C. Gräsklipparen står på för högt gräs.D. Motorbrytarbygeln är ej intryckt.E. Tändstiftet är defekt.F. Motorn är flödad, för mycket bensin imotorns cylinder.	A. Fyll på ny bensin.B. Tryck ett par gånger på primerblåsan.C. Höj klipphöjden.D. Tryck in den.E. Rengör, justera eller byt tändstift.F. Skruva av tändstiftet, kontrollera om det ärblött, dra några gånger i startsnöret.
Motorn stannar inte. A. Motorbrytarbygeln har fastnat.B. Wiren till motorbrytarbygeln är defekt.	B. Wiren till motorbrytarbygeln är defekt.	C. Dra ut motorbrytarbygeln helt.D. Kontrollera, byt.
Motorns effekt är låg. A. För högt	gräs.B. Gräs har fastnat i underredet ellerkylflänsen.	A. Justera klipphöjden och klipp en smalarermsa.B. Stäng av och rengör.
Gräsklipparen vibrerar. A. Obalanserad eller trasig kniv.B. Lösa muttrar och skruvar.C. Annan orsak.	B. Lösa muttrar och skruvar.C. Annan orsak.	A. Inspektera och åtgärda kniven.B. Drag åt dem.C. Lämna in gräsklipparen till en auktoriseradverkstad.
Det kommer inte in något gräs iuppsamlaren.	A. Stopp i utloppet.B. Kniven defekt eller felaktigt monterad.C. Gräset är blött.	A. Stäng av och rengör.B. Kontrollera kniven.C. Avvakta tills gräset torkat.
Gräset klipps ojämnt A. Gräset är	blött.B. Klipphastigheten är för hög.C. Klipphöjden är för låg eller ojämnt inställdmellan hjulen.D. Utsliten eller felmonterad kniv.	A. Avvakta tills gräset torkat.B. Gå långsammare.C. Justera klipphöjden.D. Slipa eller byt kniven.

GRESSKLIPPER

LM 502SP

INNHOLD

1. INNLEDNING
2. TEKNISKE DATA
3. BRUKSOMRÅDE
4. GENERELLE SIKKERHETSFORSKRIFTER
5. OVERSIKTSBILDE.
6. INSTALLASJON/MONTERING
7. SPESIELLE SIKKERHETSFORSKRIFTER
8. HÅNDTERING..
9. TRANSPORT OG OPPBEVARING
10. SERVICE OG VEDLIKEHOLD
11. MILJ∅

1. INNLEDNING

4.4 Händtering av drivstoff

Les bruksanvisningen.

Slå alltid av motoren när fremmedlegemer fjernes.

8.1 Generelt om klipping med motorgressklipper

ADVARSEL! Bruk alltid hansker när kniven skal slipes eller skiftes ut.

a. Kontroller at tennplugghetten er fjernet fra tennpluggen.
b. Tøm drivstofftank og oljetrau.
c. Snu gressklipperen på siden (den siden der lyddemperen er plassert).
d. Bruk en trebit for å låse kniven i en posisjon slik at den ikke kan rotere.
e. Skru løs knivbolten (30), og fjern planskiven (31) som holder fast kniven (32).

d. Sæt bundproppen i igen og påfyld ny motorolie op til markeringen på oliepinden.
e. Skru oliepinden på igen.
