BRUKSANVISNING DLM 2030 E Biltema

SE – Läs igenom hela bruksanvisningen och förstå innehållet innan produkten används för första gången. Spara bruksanvisningen i anslutning till maskinen för framtida bruk.

	WARNING! Läs igenom och följ alla instruktionerna i bruksanvisningen innan maskinen används. Risk för person- eller egendomsskada.
	WARNING! Hög ljudnivå och risk för kringfl ygande föremål.Använd hörselskydd och skydds-glasögon.
	WARNING! Risk för olycka.
	WARNING! Heta ytor. Vid drift blir avgasrör och vissa komponenter mycket varma, avvakta med reparation och underhåll tills de svalnat. Risk för brännskador.
	WARNING! Rör ej.
	WARNING! Kringfl ygande föremål. Håll personer och husdjur på ett säkert avständ från arbetsområdet. Risk att kringfl ygande föremål kan träffa dig, åskådare, husdjur eller egendom. Håll obehöriga på säkert avständ.
	WARNING! avlägsna alltid tändstiftet ifrån motorn innan service eller reparation påbörjas. Risk för allvarlig personskada och/eller dödsfall om motorn startar oavsiktligt.
	WARNING! Akta dig för det vassa knivbladet. Stoppa aldrig in någon hand eller fot under gräsklipparen. Knivbladet fortsätter att rotera efter det att motorn stängts av.

STOP	VARNING! Akta dig för det vassa knivbladet. Stoppa aldrig in någon hand eller fot under gräsklipparen. Knivbladet fortsätter att rotera efter det att motorn stängts av.
	VARNING! Avgaserna från motorn innehåller kolmonoxid som är en luktlös och livsfarlig gas. Risk för allvarlig personskada och/eller dödsfall. Starta eller kör aldrig motorn inomhus eller i slutet utrymme.
	VARNING! Fyll aldrig på bränsle med motorn igång eller när motorn är varm. Vänta tills motorn kylts ner. Risk för brand med personskada eller egendomsskada som följd.
	VARNING! Tändstift och tändkabel kan ge elchock.
	Levereras utan motorolja. Före användning ska 0,4 liter fyllas på.
	Garanterad ljudeffektsnivå. Använd hörselskydd

BATTERI & LADDARE

SYMBOL INNEBÖRD
	VARNING! Läs igenom och följ alla instruktionerna i bruksanvisningen innan maskinen används. Risk för person- eller egendomsskada.
	VARNING! Risk för olycka.
	Laddaren är endast för inomhusbruk.
	Dubbelisolerad
	Batteri och laddare ska ej utsättas för fukt.
	VARNING! Kasta inte batteri i elden.
	Utsätt inte batteriet för starkt solljus under långa perioder och lämna inte det i höga temperaturer (max. 45 °C).
	SMPS-enhet (Switch mode power supply/pulserande strömförsörjning) inkorporerar en kortslutningsskydda säkerhetsisolerad växlande strömförsörjning.
	SMPS-enhet (Switch mode power supply/pulserande strömförsörjning)
	Polriktning

Terminologi

WARNING!	Risk för dödsfall eller personskada.
OBS!	Risk för maskinskadaTilläggsinformation

Säkerhetsföreskrifter

Arbetsområde

• Städa regelbundet. Avfall och bråte på en arbetsplats ökar risken för olycka, brand och explosion.
• Arbeta inte i mörker eller dålig belysning.
• Förvara explosiva eller brandfarliga vätskor och gaser utanför arbetsområdet.
• Håll barn och obehöriga utanför arbetsområdet.
• Ha förbandslåda och telefon tillgängligt.

Personlig säkerhet

• Läs alltid bruksanvisningen före användning.
• Var särskilt uppmärksam på maskinens varningssymboler.
• Använd inte maskinen om du är trött eller påverkad av droger, alkohol eller medicin.
• Använd alltid hörselskydd.
• Bär ordentliga arbetskläder, långbyxor, långarmad skjorta/tröja samt kraftiga halksäkra skor. Ha aldrig sandaler eller gymnastikskor på dig och var aldrig barfota.
• Använd hårnät om du har långt här, bär inte smycken eller löst sittande kläder som kan fastna i maskinen.
• Upprätthåll alltid en god arbetsställning med bra balans.
• Låt aldrig din vana vid maskinen leda till oförsiktighet.

Användning och skötsel av maskiner

• Kontrollera att alla skydd sitter på plats och fungerar.
• Kontrollera att alla maskindelar, särskilt de rörliga,

är hela och sitter korrekt monterade.

• Kontrollera att alla knappar och reglage fungerar. Var särskilt noga med att avstängaren fungerar så att du alltid kan stänga av maskinen.
• Använd ej en defekt maskin. Lämna in den till en auktoriserad serviceverkstad för reparation.
• Använd endast rekommenderade skärverktyg, tillbehör och reservdelar.
• Använd endast maskinen för avsett användningsområde. Arbetet går alltid säkrare och fortare om maskinen används till det den är konstruerad för.
• Överskrid inte maskinens kapacitet.
• Förhindra oavsiktligt start genom att lossa tändstiftshatten från tändstiftet före service och reparation eller när maskinen inte används.
• Tag alltid bort nycklar, verktyg och andra lösa delar från maskinen före start.
• Lämna aldrig en maskin obevakad då motom är igång.
• Rengör maskinen efter användning och serva den regelbundet.
• Förvara maskinen på en torr och skyddad plats, oåtkomlig för barn.

Hantering av bränsle

• Fyll inte på för mycket bränsle, lämna några centimeters expansionsutrymme så att bensinen ej rinner över då motorn blir varm.
• Fyll alltid på bränsle i en välventilerad miljö.
• Spill inte bränsle på maskinen. Om detta händer måste du torka noggrant och låta ångor avdunsta före start.
• Undvik inandning av bensinångor och avgaser.
• Rök, eld och brandfarliga ämnen får ej fi nnas i närheten vid påfyllning av bränsle.
• Använd en påfyllningstratt och fyll aldrig på bränsle medan motorn är igång.
• Säkerställ att bränslet inte kan läcka ut på marken.
• Förvara bränslet på säker plats i en godkänd behållare, oåtkomlig för barn.

Klippning

• Dra aldrig gräsklipparen mot dig.
• Lyft aldrig gräsklipparen om motorn är igång.
• Stick aldrig in handen under gräsklipparen eller i utkastet när motorn är igång.
• Använd arbetshandskar vid byte och slipning av kniv.
• Rör ej avgasrör, ljuddämpare och motor under och direkt efter drift. Risk för brännskada.
• Låt gräsklipparen svalna före förvaring. Håll alltid brännbart material borta från varma delar.
• Sidoutkastet ska alltid vara monterat.
• Stanna motorn innan du justerar höjden eller rensar sidoutkastet.
• Det kan vara farligt att klippa i sluttningar. Använd inte gräsklipparen då det sluttar mer än 15°. Risk för att operatören halkar/ramlar och då tappar kontrollen över gräsklipparen.
• Klipp parallellt med sluttningen, gå inte upp- och nedför sluttningen. Risk för att operatören ramlar och körs över av gräsklipparen.

- Dra aldrig gräsklipparen mot dig. Ökad risk att en fot kommer under gräsklipparen.

- Klipp aldrig gåendes baklänges. Risk att operatören ramlar.

- Använd skyddsglasögon, hörselskydd och kraf-tiga, halksäkra skor vid klippning av gräset.

- Luta aldrig gräsklipparen när motorn är igång.

- Släpp omedelbart motorbrytarbygeln om du blir störd i arbetet, kör på något eller om gräsklipparen börjar vibrera mer än normalt.

- Gränsklipparen ska endast använda för att klippa naturligt gräs.

- Endast mogna personer som läst bruksanvisningen får använda gräsklipparen.

- Håll barn och obehöriga borta från arbetsområdet.

- Operatören är anvsvarig för tredje parts säkerhet.

- Ta bort alla främmande föremål som kan kastas av gräsklipparen.

- Stäng av motorn och låt kniven avstanna helt innan du justerar eller servar gräsklipparen.

Skyddsanordningar

- Motorbrytarbygeln (1) måste vara intryckt mot det övre handtaget för att motorn ska kunna startas.

- Luckan (11) eller sidoutkastet (21) får inte avlägsnas eller justeras under drift.

WARNING! Använd inte gräsklipparen om en ddsanordning är defekt eller saknas.

Batteri

- Batteriet får inte demonteras, öppnas eller förstöras.

- Utsätt inte batteriet för värme, eld eller direkt soljus.

- Kortslut inte celler eller ett batteri. Förvara inte lösa batterier i en låda där celler kan kortslutas av varandra eller av ett metallföremål.

- Låt batterier ligga kvar i sin förpackning tills de ska användas.

- Utsätt inte batteriet för slag och stötar.

- Om en cell läcker, låt inte vätskan komma i kontakt med huden eller ögon. Om detta sker, skölj området noga med rikliga mängder vatten och kontakta sjukvården.

- Använd endast rekommenderad laddare.

- Använd endast rekommenderat batteri.

- Observera batteriets plus- och minustecken och säkerställ att batteriet monteras korrekt.

- Blanda inte olika typer av batterier.

- Barn ska övervakas om de använder batteriet.

- Sök omdelbar läkarvård om batteriet eller delar av batteriet har svalts.

- Håll batteriet rent och torrt. Rengör med en torr trasa om det blir smutsigt.

- Låt inte batteri vara kvar på laddning när det inte används.

- Efter långvarig förvaring kan det vara nödvändigt att ladda batteriet fl era gånger för att uppnå

maximal prestanda.

- Lämna ett förbrukat batteri till återvinning enligt lokala föreskrifter.

2. FAKTA OM PRODUKTEN

Användningsområde

18-768 är en bensindriven motorgräsklippare med batteristart och uppsamlare som är konstruerad för klippning av gräsmattor.

- Maskinen ska användas för privat bruk med rekommenderade tillbehör och i enlighet med bruksanvisningens instruktioner. All annan användning betraktas som felaktig.

- Maskinen får inte modifi eras, öppnas eller repareras av obehörig.

Tekniska data

Effekt: 3,0 kW/4 hp

Antal Cylindrar: .....1 st.

Cylindervolym: 173 cm³

Driftvarvtal: 2800 rpm

Bensin: .....Alkylatbensin 4-takt, Blyfri 95 Oktan,

Tankvolym: .....1,01

Motorolja: .....SAE30/SAE10W-30/40

Oljevolym: .....0,41

Startmetod: ....Batteristart/startsnöre

Tändstift: F6RTC

Klippdäck: ....Metall

Kylmetod: ....Luft

Klippbredd: .....510 mm

Klipphöjd .....25-75 mm (7 steg, central höjdjustering)

Hjuldiameter: .....203 mm (framhjul), 255 mm (bakhjul)

Framdrivning: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Klippmetoder: ....Mulcher, uppsamling, sidoutkast

Uppsamlare, kapacitet: .....60 l

Produktmått:....1534x683x1081 mm

Förpackningsstorlek .....865x580x440 mm

Vikt: 34 kg

Batteri:

Spänning: 20 V

Kapacitet: 2,0 Ah

Batterityp: .....Li-ion

Laddare:

Ingående spänning: .....100 - 240 V AC

Utgående spänning: .....21,8 V DC

Laddningsström:....600 mA

Effekt: 15 W

Temperaturområde: .....4 - 45°C

Kapslingsklass:....IP20

Skyddsklass: ....Klass II

Buller och vibrationer

Angivna nivåer för ljud och vibrationer är emissionsvärden för jämförelse mellan maskiner och preliminär exponeringsbedömning. När du ska fastställa lämpliga skyddsåtgärder, ta hänsyn till alla faktorer som påverkar den totala exponeringen. Det kan vara till exempel monterade tillbehör, arbetstid, arbetsuppgift, arbetsmiljö eller undermåligt underhåll av maskinen.

Uppmätt ljudeffekt: (L_WA) : .....96,1 dB(A)

Osäkerhet K: 1,83 dB(A)

Garanterad ljudeffekt ( L_WA ): .....98 dB (A)

Standard: .....EN ISO 3744:1995

Vibrationer: 5,70 m/s ^4

Osäkerhet K: 2,3 m/s²

Standard: .....EN ISO 5395-1:2013

WARNING!

Risk för hörsel- och vibrationsskador.

• Använd lämpliga hörselskydd med hänsyn till exponeringen.
• Ta en paus från arbetet vid följande symtom: kalla eller vita fi ngrar, domningar, stickningar, minskad handkraft, krampkänsla, värk.

Förpackningens innehåll

Gräsklippare

Uppsamlare

Mulcherplugg

Manual

Batteri

Laddare

Maskindelar

1. Motorbrytarbygel
2. Handtag
3. Framdriftsbygel
4. Låsspak, övre handtag
5. Bärhandtag, uppsamlare
6. Uppsamlare
7. Bakre hjul
8. Anslutning för vattenslang vid rengöring
9. Luftfilter
10. Tanklock
11. Bakre lucka
12. Hållare för dryck
13. Startbatteri
14. Startknapp
15. Startsnöre
16. Oljesticka, oljepåfyllning/oljeavtappning
17. Tändstift
18. Främre hjul
19. Bärhandtag
20. Lucka för sidoutkast
21. Sidoutkast
22. Spak, höjdjustering
23. Låsratt, nedre del av handtag
24. Indikeringslucka
25. Hållare för startsnöre
26. Kåpa för sidoutkast
27. Utkastplugg
28. Laddare till batteri
29. Drivremskåpa
30. Kniv
31. Låsskruv, kniv
32. Drivrem
33. Växel

3. MONTERING & JUSTERING

WARNING! Var försiktig när gräsklipparen packas upp för att undvika skador på person eller maskin.

VIKTIGT! Innan gräsklipparen monteras, kontrollera att alla delar fi nns med och är oskadade. Montera inte maskinen ifall någon del är skadad.

1. Tag ur alla komponenter från paketen och ta av emballaget. Riv inte av någon etikett med instruktioner som är fastsatt på någon del av maskinen.
2. Spara allt emballage tills dess att maskinen är monterad och provkörd.

WARNING! För att undvika skador på person och maskin bör man vara 2 personer när man lyfter ur gräsklipparen från emballaget.

Montering av handtaget

OBS!

Se till att hållaren för startsnöret är på det högra handtaget när du står bakom gräsklipparen.

a. Fäst det nedre handtaget på gräsklipparen med skruv och små låsrattar.

b. Vrid snabblåsets handtag 180° för att släppa låset. Montera den övre delen av handtaget med den nedre med snabbfäste, brickor och de stora låsrattarna.

Vrid snabblåset 180 °Föra att låsa snabblåset igen.

OBS! Sitter handtaget inte fast ordentligt, spänn åt låsratten lite extra.

Fästa startsnöret

Fäst startsnöret i hållaren till startsnöret.

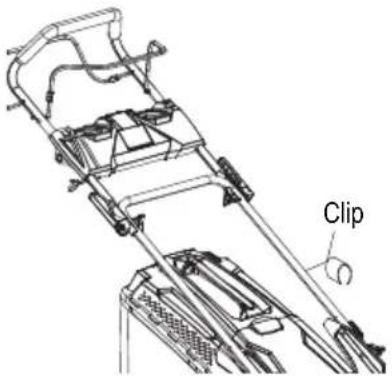

Fästa vajrarna mot handtaget

Fäst vajrarna till motorbrytarbygeln och framdriftsbygeln mot handtaget med medföljande clips.

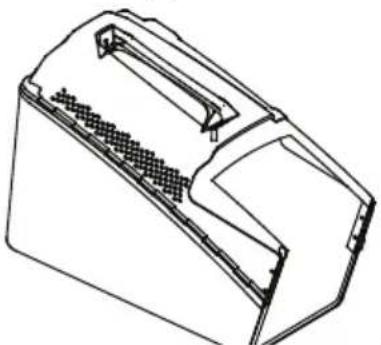

Montera uppsamlaren

Montera ihop den övre delen med den undre. Var noga med att alla fästen är ordentligt ihopknäppta.

Välj klippmetod

Välj om du vill klippa med uppsamling, mulcher eller sidoutkast.

Klippning med uppsamling:

Sidoutkastet och utkastarpluggen ska EJ vara monterade vid klippning med uppsamlare.

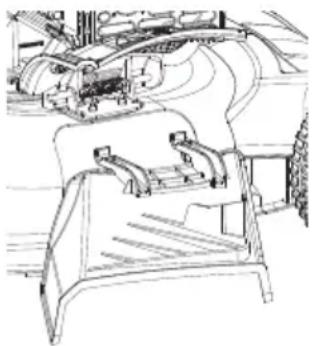

Montera uppsamlaren på gräsklipparen

Lyft upp den bakre luckan på gräsklipparen och haka fast uppsamlaren. Släpp försiktigt tillbaka luckan.

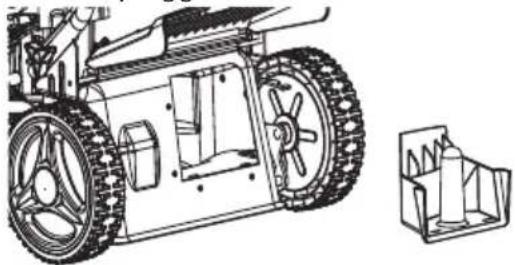

Klippning med mulcher:

Vid klippning med mulcherfuntkion ska utkastarpluggen vara monterad.

Tryck utkastarpluggen på plats så den knäpper fast ordentligt. Släpp försiktigt tillbaka den bakre luckan.

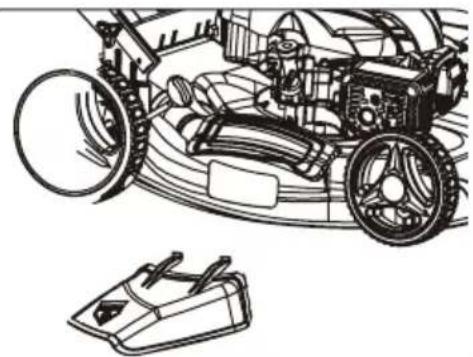

Klippning med sidoutkast:

Vid klippning med sidoutkast ska utkastarpluggen vara monterad.

1. Lyft upp luckan till sidoutkastet. Sätt sidoutkastet på plats.
2. Släpp tillbaka luckan för att låsa sidoutkastet på plats.

Fyll på motorolja

OBS!

För att undvika skador på gräsklipparen skickas den utan olja eller bensin. Motorn måste fyllas på med olja och bensin av rätt kvalitet innan motorn startas.

Följande moment måste utföras innan motorn startas första gången. Försök inte att göra några av dessa moment medan motorn är igång.

OBS!

Att starta och köra gräsklipparen med för lite eller helt utan olja kommer att förstöra motorn. Använd endast korrekt oljetyp för att undvika skador.

För att förlänga motorns livslängd ska oljan bytas första gången efter 8 timmars drifttid.

a. Placera gräsklipparen på ett plant underlag. Skruva motors, dra ut oljestickan och torka av eventuell olja med en ren trasa.
b. Fyll på olja upp till den övre nivån med olja av den rekommenderade typen (SAE30 eller motsvarande). Fyll inte på för mycket. Torka upp eventuellt oljespill.)
c. Sätt tillbaka oljestickan och vrid sedan ett kvarts varv för att säkra det.

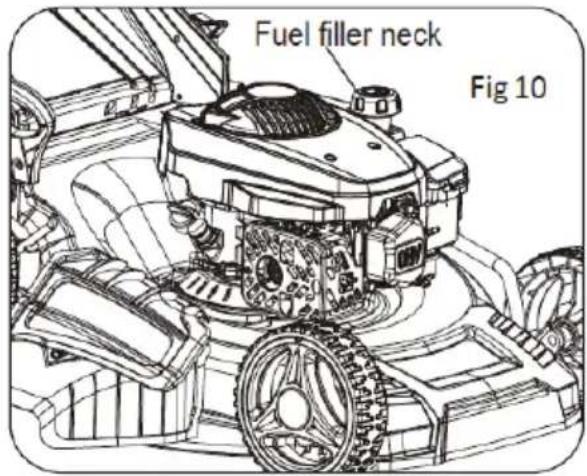

Fylla på bensin

WARNING!

Bensin är mycket brandfarligt och största försiktighet ska iaktas vid hantering eller arbete med det. Förvaras utom räckhåll för barn.

WARNING!

Fyll på i ett välventilerat utrymme med motorn avstängd. Det får inte fi nnas några gnistkällor i utrymmet där motorn tankas eller bensin förvaras. Det är heller inte tillåtet att röka i sådana utrymmen. Undvik upprepad eller långvarig kontakt med huden och att andas in bensinångor

WARNING!

Fyll inte på så mycket att bensinen fyller även röret för att säkerställa att bränslet kan ex-pandera utan att det rinner över. Överfyll inte bränsletanken.

OBS!

Använd alltid ren, färsk blyfri bensin eller alkylatbensin för 4-taktsmotor. Köp inte mer bränsle än att det kan användas upp inom 30 dagar. Blanda aldrig olja med bensin.

a. Rengör området runt tanklocket innan du skruvar av locket. Ta bort varningsetiketten, kontrollera bränslenivån.
b. Fyll på bränsle om bränslenivån är låg.
c. Var försiktig när du fyller på för att undvika överfyllning och bränslespill. Bränslet får inte nå ända upp i bränslepåfyllningsröret.
d. Torka upp bränslespill eller stänk innan motorn startas.
e. Dra åt tanklocket efter påfyllning.

Justera klipphöjden efter det att motorn stängts av och kniven har stannat.

Klipphöjden justeras centralt med handtaget för klipphöjdsjustering. Det går att välja olika klipphöjder. Från position 1 till position 7 går det att välja klipp-höjd mellan 25 mm och 75 mm.

Dra ut justeringshandtaget och välj önskad klipphöjd. Handtaget snäpper på plats i den valda positionen.

4. ANVÄNDNING

Starta och stänga av motorn

WARNING!

Bladet börjar rotera så fort motorn startas.

! WARNING!

Använd inte maskinen i stängda eller dåligt ventilerade utrymmen eftersom avgaserna innehåller giftiga ämnen. Se till att händer, fötter, här och kläder inte kommer i närheten av rörliga delar på maskinen. Avgasröret och andra delar på maskinen blir mycket varma under användning. Se till att bladet är ordentligt fastsatt innan du startar motorn.

OBS!

För att starta motorn, se till att tändstiftshatten sitter på tändstiftet och att tillräckligt med olja och bensin har fyllts på i maskinen.

Kontrollera motoroljan

OBS!

Kontrollera oljenivån innan gräsklipparen startas. Se avsnitt: Fyll på motorolja.

För att starta motorn

1. Kontrollera att batteriet är laddat. Se även under långtidsförvaring.
2. Sätt i batteriet i batterifästet.
3. Håll in motorbrytarbygeln mot handtaget och håll fast.
4. Tryck på startknappen

Starta motorn manuellt

a. Stå bakom gräsklipparen. Dra motorbrytarbygeln mot det övre handtaget med en hand och placera den andra handen på starthandtaget.
b. Dra ut starthandtaget cirka 10-15 cm tills du känner ett motstånd. Starta därefter motorn med ett hårt ryck i dragsnöret.
c. När motorn går, placera starchandtaget i hållaren.

Släpp motorns brytarbygel, bygeln återgår då till utgångsläget och motorn stannar automatiskt.

Rengöra motorn om den överfl ödats

OBS!

Om motorn inte startar efter att den fl ödats kan motorn ha fått för mycket bränsle. Följ stegen nedan:

a. Släpp motorbrytarbygeln för att stänga av motorn.
b. Skruva loss tändstiftet, torka av det och återinstallera det.
c. Skruva i tändstiftet försiktigt för hand de första varven för att undvika att gångorna skadas. När tändstiftet har skruvats i så det när brickan, drag åt 1/8 till 1/4 varv med en tändstiftsnyckel för att komprimera brickan.

Klippning

WARNING!

Följ alltid säkerhetsanvisningarna när du använder gräsklipparen. Läs igenom säkerhetsanvisningarna i denna bruksanvisning innan du använder gräsklipparen.

WARNING!

Öppna aldrig utkastarluckan när uppsamlaren har tagits bort och motorn fortfarande är igång. Den roterande kniven kan orsaka allvarliga skador!

Viktiga instruktioner för använding

• Spring aldrig med gräsklipparen, utan gå endast.
• Var mycket försiktig när du klipper på ojämn mark.
• Klipp på tvären i slänter (i längdled), aldrig uppför och nerför. Var försiktig när du byter klippriktning med gräsklipparen i en slänt.
• Klipp inte i slänter med för kraftig lutning
• Ta inte bort gräsklipp under klipparens hölje eller på kniven med handen eller med fötterna.

Använd i stället lämpliga verktyg som en borste eller kvast.

• Bäst resultat uppnås om gräset är torrt när det klipps. Blött gräns klumpar lätt ihop sig och blockerar kniven och gräsuppsamlingssystemet.
• Gräset växer olika snabbt beroende på tid på året. Använd aldrig den lägsta klipphöjden för första klippningen för säsongen eller om gräsmattan är mycket torr.
• Endast en tredjedel av gräsets höjd bör klippas.

a. Välj önskad inställning.

1. Klippning med uppsamlare: Se till att utkastarpluggen är borttagen och sidoutkastet är stängt.
2. Klippning med mulcher: Utkastarpluggen ska vara monterad och sidout- kastet stängt. Försäkra dig om att utkastarpluggens båda stift sitter korrekt på plats i hålen så att pluggen sitter stadigt på plats.
3. Klippning med sidoutkast: Utkastarpluggen ska vara monterad. Försäkra dig om att utkastarpluggens båda stift sitter korrekt på plats i hålen så att pluggen sitter stadigt på plats. Montera sidoutkastet på gräsklipparen.

b. Ta ett stadigt grepp om handtaget, med motorbrytarbygeln dragen mot handtaget och starta motorn. Se "För att starta motorn". Tryck in framdriftsbygeln för att få drivning och börja gå bakom gräsklipparen för att starta gräsklippningen. För att stoppa framdriften släpp framdriftsbygeln som då går tillbaka till sitt ursprungsläge och framddriften stoppas.

Innan uppsamlaren tas bort ska motorn stängas av. Vänta tills kniven har stannat helt.

När gräsklipparen lämnar gräsklipp efter sig på gräsmattan under klippning är det dags att tömma uppsamlaren.

a. För att ta bort uppsamlaren lyfter du utkastarluckan med ena handen och greppar om bärhandtaget med den andra. Utkastarluckan faller automatiskt ner när du har tagit bort uppsamlaren och stänger öppningen till det bakre röret.
b. Töm ut det klippta gräset från uppsamlaren och montera tillbaka den.

WARNING!

Om det har samlats gräsrester vid utkastet, rengör med en borste eller liknande. Ta inte bort gräsklipp under klipparens hölje eller på kniven med handen eller med fötterna. Använd i stället lämpliga verktyg som en borste eller kvast. För att gräset ska samlas i uppsamlaren på ett korrekt sätt får det inte fi nnas något blockage under gräsklipparen eller i utkastet.

5. FÖRVARING OCH UNDERHÅLL

WARNING!

Innan underhåll utförs eller gräsklipparen rengörs måste motorn först stängas av. Vänta sedan tills kniven har stannat helt.

WARNING!

Avlägsna alltid tändstiftshatten ifrån tändstiftet före underhåll.

Allmän rengöring

OBS!

Gräsklipparen har möjlighet att koppla på en vatten-slang med 1/2" snabbkoppling för mild rengöring.

a. Ha gräsklipparen stående på alla fyra hjulen.
b. Anslut vattenslangen till kopplingen på gräsklip-paren.
c. Starta gräskliparen och låt den gå medan vattnet kommer från trädgårdsslangen.
d. Stanna motorn och stäng av vattnet.

OBS!

Innan du lägger gräsklipparen på sidan måste bränsletanken tömmas på bensin med en sugpump för bensin.

Luta inte gräsklipparen mer än 90 grader.

OBS!

Torkat gräsklipp och smuts kan försämra klippres- tandan.

• Gräsklipparen bör rengöras noggrant efter varje användning.

• Rengör alltid gräsklipparen direkt efter att du har använt den.

• Undvik att gräsklipp och skräp torkar in på gräsklipparens ytor.

• Kontrollera att det inte finns gräsklipp kvar i gräsutkastarröret. Ta bort eventuella klipprester.
• Kontrollera undersidan av gräsklipparen och knivfästet. För att göra detta lägger du gräsklipparen på dess vänstra sida (motsatt sida till oljepåfyllningsröret).

Underhåll av tändstiftet

a. Tag av tändstiftshatten när motorn svalnat.
b. Lossa tändstiftet med en tändstiftsnyckel
c. Rengör tändstiftet med en stålborste (medföljer ej).

d. Använd ett bladmätt för att ställa in elektrodavständet på 0,8 mm
e. Skruva i tändstiftet försiktigt för hand de första varven för att undvika att gångorna skadas.
f. Skruva i tändstiftet för hand så långt som möjligt och skruva sedan ett halvt varv med tändstifts-nyckeln.

Rengöra luftfi Itret

WARNING!

Använd aldrig motorn utan att luftfi ltret har installerats.

OBS!

Använd inte tryckluft eller lösningsmedel för att rengöra fi ltret. Tryckluft kan skada fi ltret och lösningsmedel gör att det löses upp.

Ett smutsigt luftfi Iter reducerar mängden luft som kommer in i förgasaren. Om det är mycket smutspartiklar i luften bör luftfi ltret kontrolleras och rengöras oftare.

a. Stäng av motorn och tag av tändstiftshatten.
b. Tag bort luftfi Iterenhetens lock. Var försiktig så att inte smuts eller skräp faller ner i luftrenaren.
b. Separera luftfi ltret från luftfi Iterhuset.
c. Inspektera luftfi ltret. Rengör det smutsiga luftfi ltret

med varmt vatten och mild tvål. Låt luftfi ltret torka helt innan du installerar det igen

d. Montera tillbaka luftfi Iterenhetens lock, försäkra dig om att låsningen snäpper fast.

Byte av motorolja

a. Luta gräsklipparen mot oljepåfyllningsröret. Var beredd med ett uppsamlingstråg för att samla upp oljan och skruva loss oljestickan.
b. När oljan har tömts ut, ställ tillbaka gräsklipparen på alla fyra hjulen.
c. Fyll på 0,4 l av rekommenderad motorolja.
d. När oljenivån är korrekt, skruva tillbaka oljestickan.
e. Starta motom och låt den gå en liten stund.
f. Stäng av motorn, vänta en minut och kontrollera sedan oljenivån. Fyll på mer olja vid behov.

Byte av kniven

OBS!

Vänd inte gräsklipparen upp och ned. Luta den istället svagt mot oljepåfyllningsröret för att komma åt under klippaggregatet.

WARNING!

Var alltid mycket försiktig när du hanterar kniven. Knivens vassa kanter kan orsaka skärskador. ANVÄND SKYDDSHANDSKAR. Byt ut kniven efter 50 timmars klippning eller efter 2 år, beroende på vilket som inträffar först, oavsett i vilket skick kniven är.

WARNING!

Om kniven är sprucken eller skadad ska den bytas ut mot en ny.

OBS!

Se till att kniven alltid har tillräcklig skärpa för gräsklippning. Om kniven är mycket sliten och bladet har fått gropar och eggarna är slö bör den bytas ut eller slipas. Knivens skärpa kommer att påverka gräsklipparens prestanda.

a. Lossa tändhatten ifrån tändstiftet innan bytet av kniven.
b. Töm bränsletanken på bensin och motorn på olja.
c. Vänd gräsklipparen på sidan.
d. Använd en träbit för att låsa kniven i läge, så att den ej kan snurra.
e. Håll försiktigt om kniven och lossa skruven genom att skruva moturs med en hylsnyckel. Ta bort spännbrickan och kniven.
f. Montera en ny kniv eller låt slipa den demonterade kniven.
g. Vid montering ska kniven placeras på de två pinnbultarna på knivfästet. Installera därefter brickan och skruvarna.
h. Se till att kniven sitter korrekt och dra sedan åt skruven ordentligt. Dra inte åt för hårt. Den uppåtvinklade delen av kniven måste vara vänd upp mot motorrummet.

Korttidsförvaring av gräsklipparen

Gräsklipparen kan förvaras under kortare perioder (kortare än 15 dagar) utan att underhåll krävs inför förvaring. Innan gräsklipparen ställs undan ska alltid följande göras:

a. Låt motorn svalna helt.
b. Se till att uppsamlaren är tömd.
c. Släpp startsnöret från hållaren till startsnöret så draghandtaget är vid motorn. Detta för att fjädern ska vara obelastad.

d. Ta bort gräsklipp och skräp under klippaggregatet.

e. Förvara gräsklipparen på plant och jämnt underlag med gräsklipparen placerad ståendes på hjulen.

f. Förvara gräsklipparen på en säker plats, utom räckhåll för barn eller obehöriga personer.

Långtidsförvaring av gräsklipparen

WARNING!

Töm inte bensintanken i slutna utrymmen, nära eld eller medan du röker. Bensinångorna kan orsaka en explosion och efterföljande brand.

Om gräsklipparen ska förvaras i mer än 15 dagar, måste den underhållas innan den förvaras. Om följande steg inte utförs, kommer gräsklipparen inte att starta korrekt nästa gång den ska användas och den kan behöva servas.

a. Dränera bensintanken och kör motorn tills all bensin är förbrukad.

b. Släpp startsnöret från hållaren till startsnöret så draghandtaget är vid motorn. Detta för att fjädern ska vara obelastad.

c Byt olja efter säsongen. För att göra detta tömmer du motorn på oljan när motorn är varm och fyller sedan på med ny olja.
d. Rengör kylfl änsarna på cylindern och chassit.
e. Se till att rengöra hela maskinen för att skydda lacken.
f. Förvara maskinen på en väl ventilerad plats.
g. När gräsklipparen vinterförvaras ska batteriet laddas upp varannan månad för att förlänga batteriets livslängd.

Underhållsschema

Vi rekommenderar att du följer följande underhållsschema. Detta säkerställer att gräsklipparen fungerar korrekt och är säker att använda.

ÅTGÄRD	EFTER 8 DRIFTS-TIMMAR	VAR 25:E DRIFTS-TIMME	1 GÅNG/ÅR ELLER EFTER 100 DRIFTS-TIMMAR
Byt/slipa kniven X
Rengör/byt luftfilter		X	X
Smörj hjulaxel och lager med smörjfett.		X
Kontrollera/byt tändstift			X
Byt motorolja* X X

Transport

• Töm bensintanken
• Låt motorn gå på tomgång tills den bensin som fi nns kvar i tanken har förbrukats.
• Töm ut motoroljan medan motorn är varm.
• Ta bort tändstiftskåpan från tändstiftet.
• Rengör kylfl änsarna på cylindern och chassit.
• Använd om möjligt originalförpackningen om du behöver skicka gräsklipparen.

6. FELSÖKNING

WARNING!

Innan du utför underhåll av eller rengör gräs- klipparen måste motorn först stängas av. Vänta sedan tills kniven har stannat helt.

WARNING!

Felaktiga reparationer kan göra att produkten

inte längre är säker att använda. Detta utgör en fara både för dig och för miljön.

! WARNING!

Fel som inte kan åtgärdas med hjälp av tabellen nedan får endast åtgärdas av en fackman (kundservicecenter).

! WARNING!

Använd endast originalreservdelar. Endast dessa delar är designade för och lämpliga för produkten. Användning av andra delar får inte bara till följd att garantin upphör att gälla, utan kan även innebära fara för dig och din omgivning.

El-Avfall

Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC).

Denna produkt innehåller ett Li-ion-batteri. Batteriet får ej förtäras, öppnas, krossas, exponeras för eld eller utsättas för höga temperaturer.

OBS!

Felaktiga reparationer kommer att göra att garantin inte längre gäller och kan resultera i merkostnader.

FEL/FELFUNKTION	ORSAK ÅTGÄRD
Maskinen har en hög ljud-nivå/vibrerar kraftigt	Skruvar är lösa Kontrollera skruvarna
	Bladfästena sitter löst Kontrollera bladfästena
	Bladet är obalanserat Byt ut bladet
Motorn startar inte	Motorbrytarbygeln är inte intryckt	Tryck in motorbrytarbygeln
	Tändstiftet är defekt Byt tändstift
	Bränsletanken är tom Fyll på bensin
	Motorn kan ha fått för mycket bränsle Lossa tändstiftet och torka av
Motorn går ojämnt Luftfi ltret	är smutsigt Rengör/byt luftfi ltret
	Tändstiftet är smutsigt Rengör/byt tändstiftet
Ojämnt klippresultat	Bladet är slött	Slipa bladet
	Klipphöjden är för låg Ställ in rätt höjd
Uppsamlaren är inte tillräck-ligt fylld	Bladet är slitet	Slipa/byt ut bladet
	Uppsamlaren är igensatt	Töm uppsamlaren
	Har du valt rätt klipphöjd?	Välj en annan klipphöjd
	Är gräsmattan/gräset blött?	Vänta tills gräsmattan har torkat innan du klipper
	Är utkastarkanalen/höljet blockerat?	Rengör utkastarkanalen/höljet
	Är klippaggregatet igensatt undertill?	Rengör undersidan på klippaggregatet

OVERSETTING AV ORIGINAL BRUKSANVISNING

GRESSKLIPPER

DLM 2030 E

INNHOLD

1. SIKKERHET
2. FAKTA OM PRODUKTET
3. MONTERING OG JUSTERING
4. BRUK
5. OPPBEVARING OG VEDLIKEHOLD
6. FEILS∅KING

1. SIKKERHET

SYMBOL FORKLARING

Produktets mål: 1534 x 683 x 1081 mm

Vær alltid veldig forsiktig när du håndterer kniven. Knivens skarpe kanter kan forårsake kutt-skader. BRUK ARBEIDSHANSKER. Bytt kniven etter 50 timers klipping eller etter 2 år, avhengig av hva som inntreffer först, uansett hvilken stand kniven er i.

ADVARSEL!

c. Snu gressklipperen på siden.

Klipning med bioklip:
