BRUKSANVISNING SLM 2025 Biltema

SE – Läs igenom hela bruksanvisningen och förstå innehållet innan produkten används för första gången. Spara bruksanvisningen i anslutning till maskinen för framtida bruk.

Denna försäkran om överensstämmelse utfärdas på tillverkarens eget ansvar/

	WARNING! Läs igenom och följ alla instruktionerna i bruksanvisningen innan maskinen används. Risk för person- eller egendomsskada.
	WARNING! Hög ljudnivå och risk för kringfl ygande föremål.Använd hörselskydd och skydds-glasögon.
	WARNING! Risk för olycka.
	WARNING! Heta ytor. Vid drift blir avgasrör och vissa komponenter mycket varma, avvakta med reparation och underhåll tills de svalnat. Risk för brännskador.
	WARNING! Heta ytor. Vid drift blir avgasrör och vissa komponenter mycket varma, avvakta med reparation och underhåll tills de svalnat. Risk för brännskador.
	WARNING! Kringfl ygande föremål. Håll personer och husdjur på ett säkert avständ från arbetsområdet. Risk att kringfl ygande föremål kan träffa dig, åskådare, husdjur eller egendom. Håll obehöriga på säkert avständ.
	WARNING! Akta dig för det vassa knivbladet. Stoppa aldrig in någon hand eller fot under gräsklipparen. Knivbladet fortsätter att rotera efter det att motorn stängts av.
	WARNING! avlägsna alltid tändstiftet ifrån motorn innan service eller reparation påbörjas. Risk för allvar-lig personskada och/eller dödsfall om motorn startar oavsiktligt.

STOP	VARNING! Akta dig för det vassa knivbladet. Stoppa aldrig in någon hand eller fot under gräsklipparen. Knivbladet fortsätter att rotera efter det att motorn stängts av.
	VARNING! Avgaserna från motorn innehåller kolmonoxid som är en luktlös och livsfarlig gas. Risk för allvarlig personskada och/eller dödsfall. Starta eller kör aldrig motorn inomhus eller i slutet utrymme.
	VARNING! Fyll aldrig på bränsle med motorn igång eller när motorn är varm. Vänta tills motorn kylts ner.Risk för brand med personskada eller egendomsskada som följd.
	VARNING! Tändstift och tändkabel kan ge elchock.
	Levereras utan motorolja.Före användning ska 0,4 liter fyllas på.
	Garanterad ljudeffektsnivå.Använd hörselskydd

Terminologi
WARNING!	Risk för dödsfall eller personskada.
OBS!	Risk för maskinskadaTilläggsinformation

Säkerhetsföreskrifter

Arbetsområde

• Städa regelbundet. Avfall och bråte på en arbetsplats ökar risken för olycka, brand och explosion.
• Arbeta inte i mörker eller dålig belysning.
• Förvara explosiva eller brandfarliga vätskor och gaser utanför arbetsområdet.
• Håll barn och obehöriga utanför arbetsområdet.
• Ha förbandslåda och telefon tillgängligt.

Personlig säkerhet

- Läs alltid bruksanvisningen före användning.

• Var särskilt uppmärksam på maskinens varningssymboler.
• Använd inte maskinen om du är trött eller påverkad av droger, alkohol eller medicin.
• Använd alltid hörselskydd.
• Bär ordentliga arbetskläder, långbyxor, långarmad skjorta/tröja samt kraftiga halksäkra skor. Ha aldrig sandaler eller gymnastikskor på dig och var aldrig barfota.
• Använd hårnät om du har långt här, bär inte smycken eller löst sittande kläder som kan fastna i maskinen.
• Upprätthåll alltid en god arbetsställning med bra balans.
• Låt aldrig din vana vid maskinen leda till oförsiktighet.

Användning och skötsel av maskiner

• Kontrollera att alla skydd sitter på plats och fungerar.
• Kontrollera att alla maskindelar, särskilt de rörliga, är hela och sitter korrekt monterade.
• Kontrollera att alla knappar och reglage fungerar. Var särskilt noga med att avstängaren fungerar så att du alltid kan stänga av maskinen.
• Använd ej en defekt maskin. Lämna in den till en auktoriserad serviceverkstad för reparation.
• Använd endast rekommenderade skärverktyg, tillbehör och reservdelar.
• Använd endast maskinen för avsett användningsområde. Arbetet går alltid säkrare och fortare om maskinen används till det den är konstruerad för.
• Överskrid inte maskinens kapacitet.
• Förhindra oavsiktligt start genom att lossa tändstiftshatten från tändstiftet före service och reparation eller när maskinen inte används.
• Tag alltid bort nycklar, verktyg och andra lösa delar från maskinen före start.
• Lämna aldrig en maskin obevakad då motorn är igång.
• Rengör maskinen efter användning och serva den regelbundet.
• Förvara maskinen på en torr och skyddad plats, oåtkomlig för barn.

Hantering av bränsle

• Fyll inte på för mycket bränsle, lämna några centimeters expansionsutrymme så att bensinen ej rinner över då motorn blir varm.
• Fyll alltid på bränsle i en välventilerad miljö.
• Spill inte bränsle på maskinen. Om detta händer måste du torka noggrant och låta ångor avdunsta före start.
• Undvik inandning av bensinångor och avgaser.
• Rök, eld och brandfarliga ämnen får ej fi nnas i närheten vid påfyllning av bränsle.
• Använd en påfyllningstratt och fyll aldrig på bränsle medan motorn är igång.
• Säkerställ att bränslet inte kan läcka ut på marken.
• Förvara bränslet på säker plats i en godkänd behållare, oåtkomlig för barn.

Klippning

• Dra aldrig gräsklipparen mot dig.

• Lyft aldrig gräsklipparen om motorn är igång.

• Stick aldrig in handen under gräsklipparen eller i utkastet när motorn är igång.

• Använd arbetshandskar vid byte och slipning av kniv.
• Rör ej avgasrör, ljuddämpare och motor under och direkt efter drift. Risk för brännskada.
• Låt gräsklipparen svalna före förvaring. Håll alltid brännbart material borta från varma delar.
• Sidoutkastet ska alltid vara monterat.
• Stanna motorn innan du justerar höjden eller rensar sidoutkastet.
• Det kan vara farligt att klippa i sluttningar. Använd inte gräsklipparen då det sluttar mer än 15°. Risk för att operatören halkar/ramlar och då tappar kontrollen över gräsklipparen.
• Klipp parallellt med sluttningen, gå inte upp- och nedför sluttningen. Risk för att operatören ramlar och körs över av gräsklipparen.
• Dra aldrig gräsklipparen mot dig. Ökad risk att en fot kommer under gräsklipparen.
• Klipp aldrig gåendes baklänges. Risk att operatören ramlar.
• Använd skyddsglasögon, hörselskydd och kraftiga, halksäkra skor vid klippning av gräset.
• Luta aldrig gräsklipparen när motorn är igång.
• Släpp omedelbart motorbrytarbygeln om du blir störd i arbetet, kör på något eller om gräsklipparen börjar vibrera mer än normalt.
• Gränsklipparen ska endast använda för att klippa naturligt gräs.
• Endast mogna personer som läst bruksanvisningen får använda gräsklipparen.
• Håll barn och obehöriga borta från arbetsområdet.
• Operatören är anvsvarig för tredje parts säkerhet.
• Ta bort alla främmande föremål som kan kastas av gräsklipparen.
• Stäng av motorn och låt kniven avstanna helt innan du justerar eller servar gräsklipparen.

Skyddsanordningar

• Motorbrytarbygeln (1) måste vara intryckt mot det övre handtaget för att motorn ska kunna startas.
• Luckan (11) eller sidoutkastet (19) får inte avlägsnas eller justeras under drift.

⚠️ WARNING! Använd inte gräsklipparen om en skyddsanordning är defekt eller saknas.

2. FAKTA OM PRODUKTEN

Användningsområde

18-767 är en självgående, bensindriven motorgräsklippare med uppsamlare som är konstruerad för klippning av gräsmattor.

• Maskinen ska användas för privat bruk med rekommenderade tillbehör och i enlighet med bruksanvisningens instruktioner. All annan användning betraktas som felaktig.
• Maskinen får inte modifi eras, öppnas eller repareras av obehörig.

Tekniska data

Effekt:	2,3 kW/3,1 hp
Antal Cylindrar:	1 st.
Cylindervolym:	149 cm^3
Driftvarvtal:	2900 rpm
Bensin:	Alkylatbensin 4-takt,Blyfri 95 Oktan,
Tankvolym:	0,9 l
Motorolja:	.SAE30/SAE10W-30
Oljevolym:	0,4 l
Startmetod:	Startsnöre
Tändstift:	.F6RTC
Klippdäck:	Metall
Kylmetod:	.Luft
Klippbredd:	.510 mm
Klipphöjd	.25-75 mm (7 steg,central höjdjustering)
Hjuldiameter:	.200 mm (framhjul),250 mm (bakhjul)
Framdrivning:	.Självgående, bak-hjulsdrift
Klippmetoder:	.Mulcher, uppsamling
Uppsamlare, kapacitet:	.60 l
Produktmätt:	.1560x570x1100 mm
Förpackningsstorlek	.865x617x430 mm
Vikt:	.35 kg

Buller och vibrationer

Angivna nivåer för ljud och vibrationer är emissionsvärden för jämförelse mellan maskiner och preliminär exponeringsbedömning. När du ska fastställa lämpliga skyddsåtgärder, ta hänsyn till alla faktorer som påverkar den totala exponeringen. Det kan vara till exempel

monterade tillbehör, arbetstid, arbetsuppgift, arbetsmiljö eller undermåligt underhåll av maskinen.

Uppmätt ljudeffekt: (L _WA ): .....96,1 dB(A)

Osäkerhet K:....1,83 dB(A)

Garanterad ljudeffekt (L _WA ): . . . .98 dB (A)

Standard:....EN ISO 3744:1995

Vibrationer: 5,10 m/s²

Osäkerhet K:....1,5 m/s²

Standard: .....EN 5395-1:2013

WARNING!

Risk för hörsel- och vibrationsskador.

• Använd lämpliga hörselskydd med hänsyn till exponeringen.
• Ta en paus från arbetet vid följande symtom: kalla eller vita fi ngrar, domningar, stickningar, minskad handkraft, krampkänsla, värk.

Förpackningens innehåll

Gräsklippare

Uppsamlare

Mulcherplugg

Manual

Maskindelar

1. Motorbrytarbygel
2. Handtag
3. Framdriftsbygel
4. Låsspak, övre handtag
5. Bärhandtag, uppsamlare
6. Uppsamlare
7. Anslutning för vattenslang vid rengöring
8. Primerblåsa
9. Luftfilter
10. Hållare för startsnöre
11. Bakre lucka
12. Startsnöre
13. Tändstift
14. Främre hjul
15. Bärhandtag
16. Oljesticka, oljepåfyllning/oljeavtappning
17. Låsknapp, sidoutkast
18. Lucka, sidoutkast
19. Sidoutkast
20. Bakre hjul
21. Höjdjustering
22. Indikeringslucka
23. Kåpa för sidoutkast
24. Utkastplugg
25. Drivrem
26. Låsskruv, kniv
27. Växel
28. Drivremskåpa
29. Kniv

3. MONTERING & JUSTERING

WARNING! Var försiktig när gräsklipparen packas upp för att undvika skador på person eller maskin.

VIKTIGT! Innan gräsklipparen monteras, kontrollera att alla delar fi nns med och är oskadade. Montera inte maskinen ifall någon del är skadad.

1. Tag ur alla komponenter från paketen och ta av emballaget. Riv inte av någon etikett med instruktioner som är fastsatt på någon del av maskinen.
2. Spara allt emballage tills dess att maskinen är monterad och provkörd.

WARNING! För att undvika skador på person och maskin bör man vara 2 personer när man lyfter ur gräsklipparen från emballaget.

Montering av handtaget

OBS!

Se till att hållaren för startsnöret är på det högra handtaget när du står bakom gräsklipparen.

a. Fäst det nedre handtaget på gräsklipparen med skruv, bricka och låsratt.

b. Vrid snabblåsets handtag 180° för att släppa låset. Placera handtaget i önskad höjd, det fi nns 3 lägen att välja på. Var noga med att välja samma läge på båda sidor. Vrid snabblåset 180° För att låsa snabblåset igen.

OBS! Sitter handtaget inte fast ordentligt, lossa snabblåset och rotera medurs ett halvt varv och prova att låsa. Upprepa vid behov.

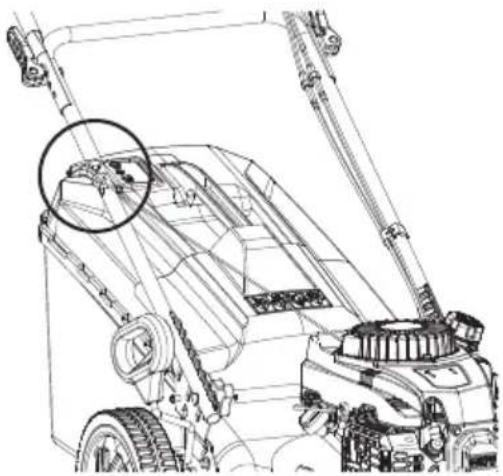

Fästa startsnöret

Fäst startsnöret i hållaren till startsnöret.

Fästa vajrarna mot handtaget

Fäst vajrarna till motorbrytarbygeln och framdriftsbygeln mot handtaget med medföljande clips.

Montera uppsamlaren

1. Tryck fast handtaget i uppsamlarens skåror.
2. Kläm fast gummiklämmorna i urtagen på uppsamlarens hårda del. Drag plastspännena över rörramen.

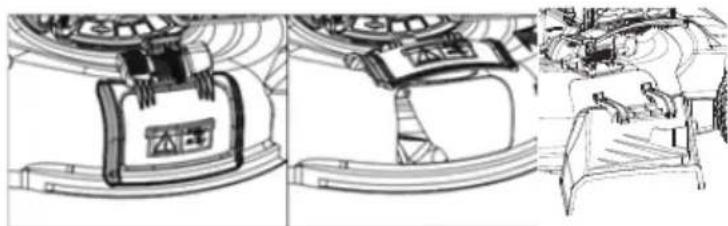

Montera uppsamlaren på gräsklipparen

Välj om du vill klippa med sidoutkast, mulcher eller uppsamling.

Vid sidoutkast eller mulcher, montera utkastpluggen i utkastarhålet.

Vid uppsamling ska denna utkastplugg vara bort- tagen.

Sidoutkastet får ej vara monterat vid klippning med uppsamlare.

Fyll på motorolja

OBS!

För att undvika skador på gräsklipparen skickas den utan olja eller bensin. Motorn måste fyllas på med olja och bensin av rätt kvalitet innan motorn startas.

Följande moment måste utföras innan motorn startas första gången. Försök inte att göra några av dessa moment medan motorn är igång.

OBS!

Att starta och köra gräsklipparen med för lite eller helt utan olja kommer att förstöra motorn. Använd endast korrekt oljetyp för att undvika skador.

För att förlänga motorns livslängd ska oljan bytas första gången efter 8 timmars drifttid.

SAE30/SAE10W-30

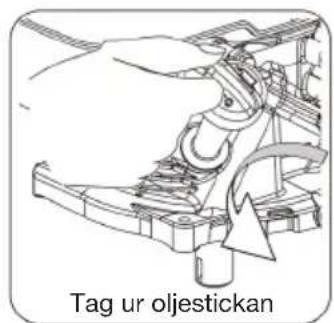

a. Placera gräsklipparen på ett plant underlag. Skruva moturs, dra ut oljestickan och torka av eventuell olja med en ren trasa.
b. Fyll på olja upp till den övre nivån med olja av den rekommenderade typen (SAE30 eller motsvarande). Fyll inte på för mycket. Torka upp eventuellt oljespill.)
c. Sätt tillbaka oljestickan och vrid sedan ett kvarts varv för att säkra det.

Fylla på bensin

! WARNING!

Bensin är mycket brandfarligt och största försiktighet ska iakttas vid hantering eller arbete med det. Förvaras utom räckhåll för barn.

WARNING!

Fyll på i ett välventilerat utrymme med motorn avstängd. Det får inte fi nnas några gnistkällor i utrymmet där motorn tankas eller bensin förvaras. Det är heller inte tillåtet att röka i sådana utrymmen. Undvik upprepad eller långvarig kontakt med huden och att andas in bensinångor

WARNING!

Fyll inte på så mycket att bensinen fyller även röret för att säkerställa att bränslet kan ex-pandera utan att det rinner över. Överfyll inte bränsletanken.

OBS!

Använd alltid ren, färsk blyfri bensin eller alkylatben-sin för 4-taktsmotor. Köp inte mer bränsle än att det kan användas upp inom 30 dagar. Blanda aldrig olja med bensin.

a. Rengör området runt tanklocket innan du skruvar av locket. Ta bort varningsetiketten, kontrollera bränslenivån.
b. Fyll på bränsle om bränslenivån är låg.
c. Var försiktig när du fyller på för att undvika överfyllning och bränslespill. Bränslet får inte nå ända upp i bränslepåfyllningsröret.
d. Torka upp bränslespill eller stänk innan motorn startas.
e. Dra åt tanklocket efter påfyllning.

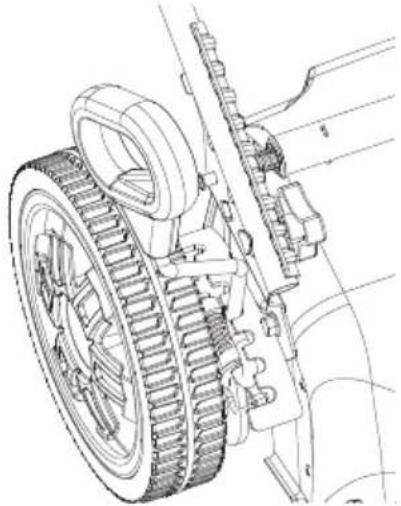

Justera klipphöjden efter det att motorn stängts av och kniven har stannat.

Klipphöjden justeras centralt med handtaget för klipphöjdsjustering. Det går att välja olika klipphöjder. Från position 1 till position 7 går det att välja klipp-höjd mellan 25 mm och 75 mm.

Dra ut justeringshandtaget och välj önskad klipphöjd. Handtaget snäpper på plats i den valda positionen.

4. ANVÄNDNING

Starta och stänga av motorn

WARNING!

Bladet börjar rotera så fort motorn startas.

WARNING!

Använd inte maskinen i stängda eller dåligt ventilerade utrymmen eftersom avgaserna innehåller giftiga ämnen. Se till att händer, fötter, här och kläder inte kommer i närheten av rörliga delar på maskinen. Avgasröret och andra delar på maskinen blir mycket varma under användning. Se till att bladet är ordentligt fastsatt innan du startar motorn.

OBS!

För att starta motorn, se till att tändstiftshatten sitter på tändstiftet och att tillräckligt med olja och bensin har fyllts på i maskinen.

Kontrollera motoroljan

OBS!

Kontrollera oljenivån innan gräsklipparen startas. Se avsnitt: Fyll på motorolja.

För att starta motorn

OBS!

För många tryck på primerblåsan kan göra att motorn överfl ödas. Om motorn är varm när du ska starta den, behöver du inte använda primern. Om motorn stannar för att bensinen är slut, fyll på bensin och tryck ner primerblåsan 3 gånger.

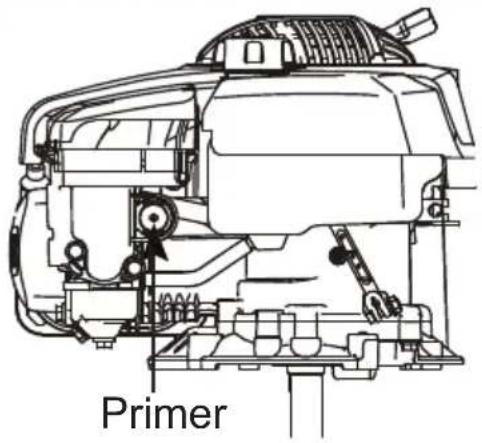

a. När du startar en kall motor trycker du ner primern helt 3 gånger
b. Stå bakom gräsklipparen. Dra motornsmotorbrytarbygel mot det övre handtaget med en hand och placera den andra handen på starchandtaget.
c. Dra ut starthandtaget cirka 10-15 cm tills du känner ett motstånd. Starta därefter motorn med ett hårt ryck i dragsnöret.

OBS!

Om motorn inte startar efter tre drag, upprepa stegen ovan.
d. När motorn är igång släpp försiktigt tillbaka start-snöret.

Stänga av motorn

Släpp motorns brytarbygel, bygeln återgår då till utgångsläget och motorn stannar automatiskt.

Rengöra motorn om den överfl ödats

OBS!

Om motorn inte startar efter att den fl ödats kan motorn ha fått för mycket bränsle. Följ stegen nedan:

a. Släpp motorns start/stopp-spak för att stänga av motorn.
b. Skruva loss tändstiftet, torka av det och återinstallera det.
c. Skruva i tändstiftet försiktigt för hand de första varven för att undvika att gångorna skadas. När tändstiftet har dragits åt 1/8 till 1/4 varv med en tändstiftsnyckel för att komprimera brickan.

Klippning

WARNING!

Följ alltid säkerhetsanvisningarna när du använder gräsklipparen. Läs igenom säkerhetsanvisningarna i denna bruksanvisning innan du använder gräsklipparen.

WARNING!

Öppna aldrig utkastarluckan när uppsamlaren har tagits bort och motorn fortfarande är igång. Den roterande kniven kan orsaka allvarliga skador!

Viktiga instruktioner för använding

• Spring aldrig med gräsklipparen, utan gå endast.
• Var mycket försiktig när du klipper på ojämn mark.
• Klipp på tvären i slänter (i längdled), aldrig uppför och nerför. Var försiktig när du byter klippriktning med gräsklipparen i en slänt.
• Klipp inte i slänter med för kraftig lutning
• Ta inte bort gräsklipp under klipparens hölje eller på kniven med handen eller med fötterna. Använd i stället lämpliga verktyg som en borste eller kvast.
• Bäst resultat uppnås om gräset är torrt när det klipps. Blött gräns klumpar lätt ihop sig och blockerar kniven och gräsuppsamlingssystemet.
• Gräset växer olika snabbt beroende på tid på året. Använd aldrig den lägsta klipphöjden för första klippningen för säsongen eller om gräs-mattan är mycket torr.
• Endast en tredjedel av gräsets höjd bör klippas.

a. Välj önskad inställning.

1. Klippning med uppsamlare:

Se till att utkastarpluggen är borttagen och sidoutkastet är stängt.

1. Klippning med mulcher:

Utkastarpluggen ska vara monterad och sidoutkastet stängt.

Försäkra dig om att utkastarpluggens båda stift sitter korrekt på plats i hålen så att pluggen sitter stadigt på plats.

1. Klippning med sidoutkast:

Utkastarpluggen ska vara monterad.

Försäkra dig om att utkastarpluggens båda stift sitter korrekt på plats i hålen så att pluggen sitter stadigt på plats.

Montera sidoutkastet på gräsklipparen.

b. Ta ett stadigt grepp om handtaget, med motor-brytarbygeln dragen mot handtagetoch starta motorn. Tryck in framdriftsbygeln för att få drivnoing och börja gå bakom gräsklipparen för att starta gräsklippningen. Se "För att starta motorn".

Tömma uppsamlaren

WARNING!

Innan uppsamlaren tas bort ska motorn stängas av. Vänta tills kniven har stannat helt.

Om uppsamlaren inte är full kommer indikeringsluckan på uppsamlaren att hållas öppen av luftfl ödet. När den stängs beror det på att uppsamlaren är full och och luftfl ödet hindras. Då är det dags att tämma uppsamlaren.

a. För att ta bort uppsamlaren lyfter du utkastarluckan med ena handen och greppar om bärhandtaget med den andra. Utkastarluckan faller automatiskt ner när du har tagit bort uppsamlaren och stänger öppningen till det bakre röret.

b. Töm ut det klippta gräset från uppsamlaren och montera tillbaka den.

WARNING!

Om det har samlats gräsrester vid utkastet, rengör med en borste eller liknande. Ta inte bort gräsklipp under klipparens hölje eller på kniven med handen eller med fötterna. Använd i stället lämpliga verktyg som en borste eller kvast. För att gräset ska samlas i uppsamlaren på ett korrekt sätt får det inte fi nnas något blockage under gräsklipparen eller i utkastet.

5. FÖRVARING OCH UNDERHÅLL

WARNING!

Innan underhåll utförs eller gräsklipparen rengörs måste motorn först stängas av. Vänta sedan tills kniven har stannat helt.

WARNING!

Avlägsna alltid tändstiftshatten ifrån tändstiftet före underhåll.

Allmän rengöring

OBS!

Gräsklipparen har möjlighet att koppla på en vatten-slang med 1/2" snabbkoppling för mild rengöring.

a. Ha gräsklipparen stående på alla fyra hjulen.
b. Anslut vattenslangen till kopplingen på gräsklip-paren.
c. Starta gräskliparen och låt den gå medan vattnet kommer från trädgårdsslangen.
d. Stanna motorn och stäng av vattnet.

OBS!

Innan du lägger gräsklipparen på sidan måste bränsletanken tömmas på bensin med en sugpump för bensin.

Luta inte gräsklipparen mer än 90 grader.

OBS!

Torkat gräsklipp och smuts kan försämra klippres- tandan.

• Gräsklipparen bör rengöras noggrant efter varje användning.
• Rengör alltid gräsklipparen direkt efter att du har använt den.
• Undvik att gräsklipp och skräp torkar in på gräsklipparens ytor.
• Kontrollera att det inte finns gräsklipp kvar i gräsutkastarröret. Ta bort eventuella klipprester.
• Kontrollera undersidan av gräsklipparen och knivfästet. För att göra detta lägger du gräsklipparen på dess vänstra sida (motsatt sida till oljepåfyllningsröret).

Underhåll av tändstiftet

a. Tag av tändstiftshatten när motorn svalnat.
b. Lossa tändstiftet med en tändstiftsnyckel
c. Rengör tändstiftet med en stålborste (medföljer ej).

d. Använd ett bladmätt för att ställa in elektrodavständet på 0,8 mm
e. Skruva i tändstiftet försiktigt för hand de första varven för att undvika att gängorna skadas.
f. Skruva i tändstiftet för hand så långt som möjligt och skruva sedan ett halvt varv med tändstifts-nyckeln.

Rengöra luftfi ltret

WARNING!

Använd aldrig motorn utan att luftfi ltret har installerats.

OBS!

Använd inte tryckluft eller lösningsmedel för att rengöra fi ltret. Tryckluft kan skada fi ltret och lösningsmedel gör att det löses upp.

Ett smutsigt luftfi Iter reducerar mängden luft som kommer in i förgasaren. Om det är mycket smutspartiklar i luften bör luftfi ltret kontrolleras och rengöras oftare.

a. Stäng av motorn och tag av tändstiftshatten.

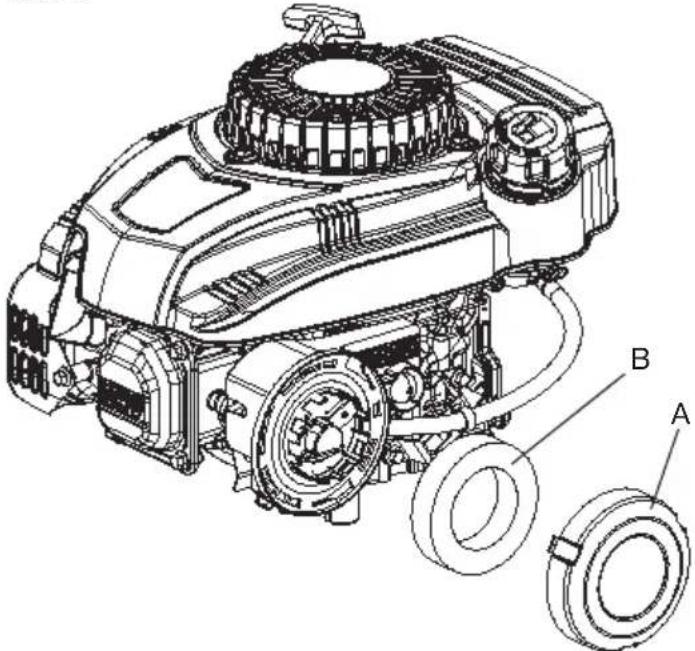

b. Tag bort luftfi Iterenhetens lock (A) genom att vrida det försiktigt medurs tills det lossnar. Var försiktig så att inte smuts eller skräp faller ner i luftrenaren.
b. Separera luftfi ltret (B) från luftfi lterhuset.
c. Inspektera luftfi ltret. Rengör det smutsiga luftfi ltret med varmt vatten och mild tvål. Låt luftfi ltret torka helt innan du installerar det igen
d. Montera tillbaka luftfi Iterenhetens lock, försäkra dig om att låsningen snäpper fast.

Byte av motorolja

a. Luta gräsklipparen mot oljepåfyllningsröret. Var beredd med ett uppsamlingstråg för att samla upp oljan och skruva loss oljestickan.
b. När oljan har tömts ut, ställ tillbaka gräsklipparen på alla fyra hjulen.
c. Fyll på 0,4 l av rekommenderad motorolja.
d. När oljenivån är korrekt, skruva tillbaka oljestickan.
e. Starta motom och låt den gå en liten stund.
f. Stäng av motorn, vänta en minut och kontrollera sedan oljenivån. Fyll på mer olja vid behov.

Byte av kniven

OBS!

Vänd inte gräsklipparen upp och ned. Luta den istället svagt mot oljepåfyllningsröret för att komma åt under klippaggregatet.

WARNING!

Var alltid mycket försiktig när du hanterar kniven. Knivens vassa kanter kan orsaka skärskador. ANVÄND SKYDDSHANDSKAR. Byt ut kniven efter 50 timmars klippning eller efter 2 år, beroende på vilket som inträffar först, oavsett i vilket skick kniven är.

WARNING!

Om kniven är sprucken eller skadad ska den bytas ut mot en ny.

OBS!

Se till att kniven alltid har tillräcklig skärpa för gräsklippning. Om kniven är mycket sliten och bladet har fått gropar och eggarna är slö bör den bytas ut eller slipas. Knivens skärpa kommer att påverka gräsklipparens prestanda.

a. Lossa tändhatten ifrån tändstiftet innan bytet av kniven.
b. Töm bränsletanken på bensin och motorn på olja.
c. Vänd gräsklipparen på sidan.
d. Använd en träbit för att låsa kniven i läge, så att den ej kan snurra.
e. Håll försiktigt om kniven och lossa skruven genom att skruva moturs med en hylsnyckel. Ta bort spännbrickan och kniven.
f. Montera en ny kniv eller låt slipa den demonterade kniven.
g. Vid montering ska kniven placeras på de två pinnbultarna på knivfästet. Installera därefter brickan och skruvarna.
h. Se till att kniven sitter korrekt och dra sedan åt skruven ordentligt. Dra inte åt för hårt. Den uppåtvinklade delen av kniven måste vara vänd upp mot motorrummet.

Korttidsförvaring av gräsklipparen

Gräsklipparen kan förvaras under kortare perioder (kortare än 15 dagar) utan att underhåll krävs inför förvaring. Innan gräsklipparen ställs undan ska alltid följande göras:

a. Låt motorn svalna helt.
b. Se till att uppsamlaren är tömd.
c. Släpp startsnöret från hållaren till startsnöret så draghandtaget är vid motorn. Detta för att fjädern ska vara obelastad.

d. Ta bort gräsklipp och skräp under klippaggregatet.

e. Förvara gräsklipparen på plant och jämnt underlag med gräsklipparen placerad ståendes på hjulen.

f. Förvara gräsklipparen på en säker plats, utom räckhåll för barn eller obehöriga personer.

Långtidsförvaring av gräsklipparen

WARNING!

Töm inte bensintanken i slutna utrymmen, nära eld eller medan du röker. Bensinångorna kan orsaka en explosion och efterföljande brand.

Om gräsklipparen ska förvaras i mer än 15 dagar, måste den underhållas innan den förvaras. Om följande steg inte utförs, kommer gräsklipparen inte att starta korrekt nästa gång den ska användas och den kan behöva servas.

a. Dränera bensintanken och kör motorn tills all bensin är förbrukad.
b. Släpp startsnöret från hållaren till startsnöret så draghandtaget är vid motorn. Detta för att fjädern ska vara obelastad.

c Byt olja efter säsongen. För att göra detta tömmer du motorn på oljan när motorn är varm och fyller sedan på med ny olja.
d. Rengör kylfl änsarna på cylindern och chassit.
e. Se till att rengöra hela maskinen för att skydda lacken.
f. Förvara maskinen på en väl ventilerad plats.

Underhållsschema

Vi rekommenderar att du följer följande underhålls-schema. Detta säkerställer att gräsklipparen fungerar korrekt och är säker att använda.

ÅTGÄRD	EFTER 8 DRIFTS-TIMMAR	VAR25:E DRIFTS-TIMME	1 GÅNG/ÅR ELLER EFTER100 DRIFTS-TIMMAR
Byt/slipa kniven X
Rengör/byt luftfilter		X	X
Smörj hjulaxel och lager med smörjfett.		X
Kontrollera/byt tändstift			X
Byt motorolja* X X

Transport

• Töm bensintanken
- Låt motorn gå på tomgång tills den bensin som fi nns kvar i tanken har förbrukats.
- Töm ut motoroljan medan motorn är varm.
- Ta bort tändstiftskåpan från tändstiftet.
- Rengör kylfl änsarna på cylindern och chassit.
- Använd om möjligt originalförpackningen om du behöver skicka gräsklipparen.

6. FELSÖKNING

WARNING!

Innan du utför underhåll av eller rengör gräs- klipparen måste motorn först stängas av. Vänta sedan tills kniven har stannat helt.

WARNING!

Felaktiga reparationer kan göra att produkten inte längre är säker att använda. Detta utgör en fara både för dig och för miljön.

WARNING!

Fel som inte kan åtgärdas med hjälp av tabellen nedan får endast åtgärdas av en fackman (kundservicecenter).

WARNING!

Använd endast originalreservdelar. Endast dessa delar är designade för och lämpliga för produkten. Användning av andra delar får inte bara till följd att garantin upphör att gälla, utan kan även innebära fara för dig och din omgivning.

OBS!

Felaktiga reparationer kommer att göra att garantin inte längre gäller och kan resultera i merkostnader.

FEL/FELFUNKTION	ORSAK ÅTGÄRD
Maskinen har en hög ljud-nivå/vibrerar kraftigt	Skruvar är lösa Kontrollera skruvarna
	Bladfästena sitter löst Kontrollera bladfästena
	Bladet är obalanserat Byt ut bladet
Motorn startar inte	Motorbrytarbygeln är inte intryckt	Tryck in motorbrytarbygeln
	Tändstiftet är defekt Byt tändstift
	Bränsletanken är tom Fyll på bensin
	Motorn kan ha fått för mycket bränsle Lossa tändstiftet och torka av
Motorn går ojämnt Luftfi ltret är smutsigt Rengör/byt luftfi ltret
Ojämnt klippresultat Bladet är slött Slipa bladet
Uppsamlaren är inte tillräck-ligt fylld	Bladet är slitet	Slipa/byt ut bladet
	Uppsamlaren är igensatt	Töm uppsamlaren
	Har du valt rätt klipphöjd?	Välj en annan klipphöjd
	Är gräsmattan/gräset blött?	Vänta tills gräsmattan har torkat innan du klipper
	Är utkastarkanalen/höljet blockerat?	Rengör utkastarkanalen/höljet
	Är klippaggregatet igensatt undertill?	Rengör undersidan på klippaggregatet

El-avfall

Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning.

(Enligt direktiv 2012/19/EU och 2006/66/EC).

OVERSETTING AV ORIGINAL BRUKSANVISNING

GRESSKLIPPER

SLM 2025

INNHOLD

1. SIKKERHET
2. FAKTA OM PRODUKTET
3. MONTERING OG JUSTERING
4. BRUK
5. OPPBEVARING OG VEDLIKEHOLD
6. FEILS∅KING

1. SIKKERHET

SYMBOL FORKLARING

Kontroller oljenivået før du starter gressklipperen. Se avsnitt: Fylle motorolje.

Starte motoren

OBS!

Hvis du trykker på primerpumpen for mange ganger, kan motoren druknes i bensin. Hvis motoren er varm når du skal starte den, trenger du ikke å bruke primerpumpen. Hvis motoren stopper fordi den er tom for bensin, fyller du bensin og trykker deretter tre ganger på primerpumpen.

Hjuldiameter: ....200 mm (forhjul), 250 mm (baghjul)

1. Klipning med bioklip:
