BRUKSANVISNING SLM 2025 Biltema

NO – Les gjennom hele bruksanvisningen og forstå innholdet før du bruker produktet. Ta vare på bruksanvisningen for fremtidig bruk.

Denne samsvarserklæringen er utstedt på produsentens eneansvar/

Erklæringens gjenstand er i samsvar med de relevante deler av E∅S sitt harmoniseringsregelverk/

	ADVARSEL! Les gjennom og følg instruksjonene i bruksanvisningen før maskinen brukes. Fare for personskade eller materielle skader.
	ADVARSEL! Høyt lydnivå og fare for fl yvende gjenstander. Bruk hørselvern og vernebriller.
	ADVARSEL! Fare for ulykker.
	ADVARSEL! Varme overfl ater. Ved drift blir eksosrør og enkelte komponenter svært varme. Vent med reparasjon og vedlikehold til de er avkjølt. Fare for brannskader.
	ADVARSEL! Varme overfl ater. Ved drift blir eksosrør og enkelte komponenter svært varme. Vent med reparasjon og vedlikehold til de er avkjølt. Fare for brannskader.
	ADVARSEL! Flyvende gjenstander. Hold personer og husdyr på trygg avstand fra arbeidsområdet. Fare for at fl yvende gjenstander kan treffe deg, tilskuere, husdyr eller eiendom. Sørg for at uvedkommende holder god avstand.
	ADVARSEL! Pass deg for det skarpe knivbladet. Du må aldri føre hender eller føtter inn under gressklipperen. Knivbladet fortsetter å rotere etter at motoren er stoppet.

	ADVARSEL! Du må alltid fjerne tennpluggen fra motoren før service eller reparasjon. Fare for alvorlig personskade eller dødsfall hvis motoren plutselig starter.
STOP	ADVARSEL! Pass deg for det skarpe knivbladet. Du må aldri føre hender eller føtter inn under gressklipperen. Knivbladet fortsetter å rotere etter at motoren er stoppet.
	ADVARSEL! Avgassene fra motoren inneholder karbonmonoksid, som er en luktløs og livsfarlig gass. Fare for alvorlig personskade eller dødsfall. Motoren må aldri startes eller kjøres innendørs eller i lukkede rom.
	ADVARSEL! Du må aldri fylle drivstoff mens motoren er i gang eller når den er varm. Vent til motorener avkjølt.Fare for brann med personskade eller materielle skader som resultat.
	ADVARSEL! Tennplugg og kabel kan gi elektrisk støt.
	Leveres uten motorolje.Før bruk må det fylles på 0,4 liter.
	Garantert lydeffektnivå. Brukhørselvern

Terminologi

ADVARSEL!	Risiko for dødsfall eller personskade.
OBS!	Fare for maskinskade.Tilleggsinformasjon

Sikkerhetsforskrifter

Arbeidsområde

• Rydd regelmessig. Avfall og bråte på en arbeidsplass øker risikoen for ulykker, brann og eksplosjon.
• Du må ikke arbeide i mørke eller i dårlig belysning.

• Oppbevar eksplosive eller brannfarlige væsker og gasser utenfor arbeidsområdet.

• Barn og uvedkommende må ikke oppholde seg i arbeidsområdet.

• Ha førstehjelpsskrin og telefon tilgjengelig.

Personlig sikkerhet

• Les alltid bruksanvisningen før bruk.
• Legg spesielt merke til maskinens varselsymboler.
• Ikke bruk maskinen hvis du er trøtt eller påvirket av stoff, alkohol eller medisin.
• Bruk hørselvern.
• Bruk gode arbeidsklær, bukse, langemet skjorte/genser og kraftige, sklisikre sko. Ikke bruk sandaler eller joggesko, og ikke arbeid barføtt.
• Bruk hårnett hvis du har langt hår. Ikke bruk smykker eller löstsittende klær som kan sette seg fast i maskinen.
• Ha alltid god arbeidsstilling med god balanse.
• La aldri dine vaner ved maskinen gjøre deg uforsiktig.

Bruk og vedlikehold av maskiner

• Kontroller at alle beskyttelser er på plass og fungerer.
• Kontroller at alle maskindeler, spesielt de bevegelige, er hele og riktig montert.
• Kontroller at alle knapper og betjeningsanordninger fungerer. Vær spesielt nøye når du kontrollerer at stoppefunksjonen fungerer slik at du alltid kan slå av maskinen.
• Ikke bruk maskinen dersom den er defekt. Lever den til autorisert serviceverksted for reparasjon.
• Bruk kun anbefalt skjæreutstyr, tilbehør og reservedeler.
• Maskinen må kun brukes til de oppgavene den er tiltenkt. Arbeidet er alltid sikrere og går raskere hvis maskinen brukes til det den er konstruert for.
• Ikke overskrid maskinens kapasitet.
• Unngå uønsket start ved å løsne tennplugghetten fra tennpluggen før service og reparasjon eller när maskinen ikke er i bruk.
• Du må alltid fjerne nøkler, verktøy og andre løse deler fra maskinen før start.
• Maskinen må aldri stå uten tilsyn när motoren er i gang.
• Rengjør maskinen etter bruk, og gjennomfør regelmessig vedlikehold.
• Oppbevar maskinen på et tört og sikkert sted, utilgjengelig for barn.

Håndtering av drivstoff

• Ikke fyll på for mye drivstoff, la det være igjen noen centimeters ekspansjonsrom slik at bensinen ikke renner over när motoren blir varm.
• Fyll alltid drivstoff på et sted med god ventilasjon.
• Ikke søl drivstoff på maskinen. Hvis det skjer, må du tørke godt opp og la dampene fordampe før start.
• Unngå å puste inn bensindamp og avgasser.
• Det må ikke være røyk, ild eller brannfarlige stoffer i nærheten når du fyller drivstoff.

• Bruk en påfyllingstrakt, og fyll aldri på drivstoff mens motoren er i gang.

• Kontroller at drivstoffet ikke kan lekke til bakken.

• Oppbevar drivstoffet på et sikkert sted i en godkjent beholder, og utilgjengelig for barn.

Klipping

• Ikke trekk gressklipperen mot deg.
• Ikke løft gressklipperen hvis motoren går.
• Ikke stikk hånden inn under gressklipperen eller inn i utkastet mens motoren går.
• Bruk hansker når du bytter og sliper kniven.
• Ikke ta på eksosrør, lyddemper eller motor under eller umiddelbart etter bruk. Fare for brannskade.
• La gressklipperen avkjøles før du setter den bort. Hold alltid brennbart materiale unna varme deler.
• Sideutkastet skal alltid være montert.
• Stopp motoren før du justerer høyden eller renser sideutkastet.
• Det kan være farlig å klippe i skråninger. Ikke bruk gressklipperen i helninger som overskrider 15°. Fare for at operatøren sklir/faller og mister kontrollen over gressklipperen.
• Klipp parallelt med hellinger, ikke gå opp og ned. Fare for at operatøren faller og blir overkjørt av gressklipperen.
• Ikke trekk gressklipperen mot deg. Større fare for at en fot kommer inn under gressklipperen.
• Ikke klipp mens du går baklengs. Fare for at operatøren faller.
• Bruk vernebriller, hørselvern og solide, sklisikre sko når du klipper gresset.
• Ikke løft opp gressklipperen mens motoren går.
• Du må umiddelbart slippe dødmannsbøylen hvis du blir forstyrret i arbeidet, kjører på noe eller hvis gressklipperen begynner å vibrere mer enn normalt.
• Gressklipperen skal kun brukes til å klippe naturlig gress.
• Gressklipperen skal bare brukes av voksne personer som har lest bruksanvisningen.
• Barn og uvedkommende må ikke oppholde seg i arbeidsområdet.
• Operatøren har ansvaret for tredjeparts sikkerhet.
• Fjern eventuelle fremmedlegemer som kan slynges ut av gressklipperen.
• Stopp motoren og la kniven stoppe helt før du justerer eller vedlikeholder gressklipperen.

• Motorbryterbøylen (1) må være trykt inn mot det øvre håndtaket for at motoren skal kunne startes.
• Sideutkastet (19) eller luken (11) må ikke fjernes eller justeres under drift.

18-767 er en selvgående, bensindrevet gressklipper med oppsamler. Den er utviklet for å klippe gressplen.

• Maskinen skal brukes til private oppgaver, med anbefalt tilbehør og i tråd med instruksjonene i bruksanvisningen. All annen bruk anses som feil.
• Maskinen skal ikke modifi seres, åpnes eller repareres av uvedkommende.

Tekniske data

Effekt: .....2,3 kW / 3,1 hk

Antall sylindre: ....1 stk.

Sylindervolum: ....149 cm³

Turtall ved drift:....2900 rpm

Bensin: .....Alkylatbensin, 4-takt, Blyfri 95 oktan

Tankvolum: 0,9 L

Motorolje: ....SAE30/SAE10W-30/40

Oljevolum: 0,4 l

Klippehøyde .....25–75 mm (syv trinn, sentral høydejuste-ring)

Hjuldiameter: ....200 mm (forhjul), 250 mm (bakhjul)

Fremdrift: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Selvgående

Klippemetoder: .... .Oppsamler eller mulcherklipping.

Oppsamler, kapasitet: .....60 L

Produktets mål: .....1560 x 570 x 1100 mm

Emballasjestørrelse .....865 x 617 x 430 mm

Vekt: 35 kg

Støy og vibrasjoner

Oppgitte nivåer for lyd og vibrasjoner er utslippsverdi- er for sammenlikning mellom maskiner og innledende eksponeringsvurdering. Når du skal bestemme eg- nede sikkerhetstiltak, må du ta hensyn til alle faktorer som påvirker den totale eksponeringen. Det kan være for eksempel montert tilbehør, arbeidstid, arbeids- oppgave, arbeidsmiljø eller manglende vedlikehold av maskinen.

Målt lydeffekt: (L _WA ): .....96,1 dB(A)

Usikkerhet K:....1,83 dB(A)

Garantert lydeffekt (L _WA ): .....98 dB (A)

Standard: .....EN ISO 3744:1995

Vibrasjoner: 5,10 m/s²

Usikkerhet K: 1,5 m/s²

Standard: .....EN ISO 5395-1:2013

ADVARSEL!

Fare for hørsels- og vibrasjonsskader.

• Bruk egnet hørselvern med hensyn til ekspone- ringen.
• Ta en pause fra arbeidet ved følgende symptomer: kalde eller hvite fi ngre, nummenhet, prikking, redusert håndkraft, kramper, smerter.

Pakken inneholder

Gressklipper

Oppsamler

Mulcherplugg

Bruksanvisning

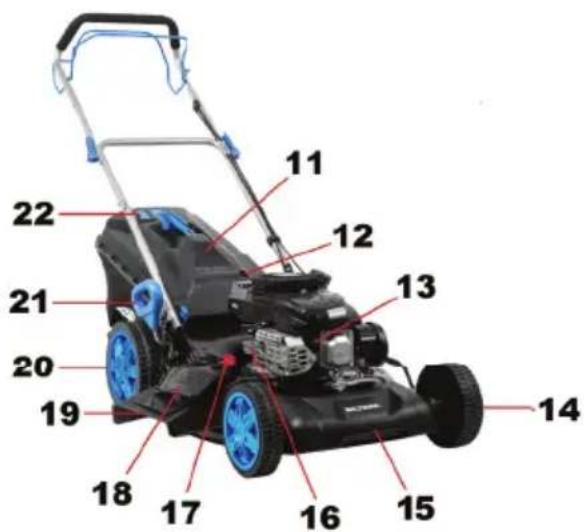

Maskindeler

1. Dødmannsbøyle

2. Håndtak

3. Fremdriftsbøyle

4. Låsespak, øvre håndtak

5. Bærehåndtak, oppsamler

6. Oppsamler

7. Tilkobling for vannslange ved rengjøring

8. Primerpumpe

9. Luftfilter

10. Holder for startsnor

11. Bakre luke

12. Startsnor

13. Tennplugg

14. Fremre hjul

15. Bærehåndtak

16. Peilepinne, oljepåfylling/-tapping

17. Låseknapp, sideutkast

18. Luke, sideutkast

19. Sideutkast

20. Bakre hjul

21. Justere høyden

22. Indikatorluke

23. Deksel for sideutkast

24. Utkastplugg

25. Drivreim

26. Låseskrue, kniv

27. Gir

28. Drivreimdeksel

29. Kniv

3. MONTERING OG JUSTERING

ADVARSEL! Vær forsiktig når du pakker ut gressklipperen, slik at du unngår skader på person eller maskin.

VIKTIG! Før gressklipperen monteres må du kontrollere at alle delene er med, og at de er uskadet. Maskinen må ikke monteres hvis noen av delene er skadet.

1. Fjern alle komponenter fra pakken, og fjern emballasjen. Ikke riv av etiketter med instruksjoner som er festet på maskinen.

2. Ta vare på all emballasje til maskinen er montert og prøvekjørt.

ADVARSEL! For å unngå skader på person og maskin bør man være to stykker for å løfte gressklipperen ut av emballasjen.

Montering av håndtaket

OBS!

Sørg for at holderen for startsnoren er på det høyre håndtaket når du står bak gressklipperen.

b. Vri hurtiglåsens håndtak 180 ° for å åpne låsen. Plasser håndtaket i ønsket høyde. Det er tre

posisjoner å velge mellom. Velg samme posisjon på begge sider. Vri hurtiglåsen 180° for å låse den igjen.

OBS! Hvis håndtaket ikke sitter fast, må du løsne hurtiglåsen, rotere den en halv omdreining med klokken og deretter prøve å låse igjen. Gjenta ved behov.

Feste startsnoren

Feste kablene til håndtaket

Fest kabelen til dødmannsbøylen og fremdriftsbøylen mot håndtaket ved hjelp av klipsene som følger med.

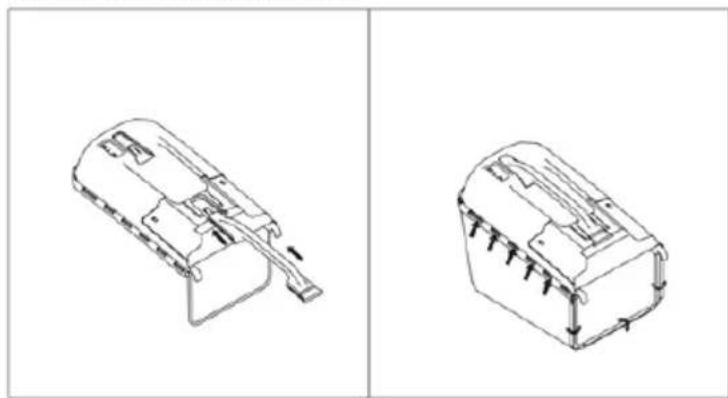

Montere oppsamleren

1. Skyv håndtaket inn i sporene på oppsamleren.
2. Klem fast gummiklemmene i uttaket på opp- samlerens harde del. Trekk plastspennende over rørrammen.

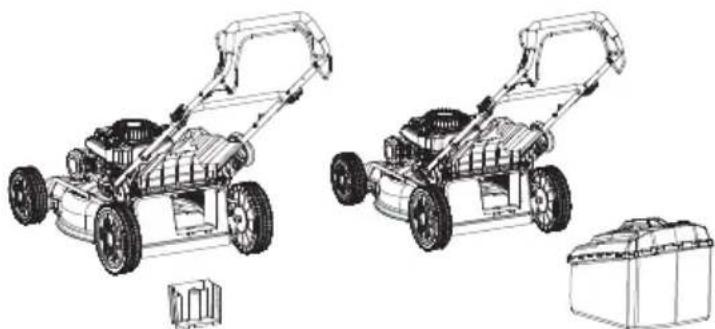

Montere oppsamleren på gressklipperen

Ved oppsamling skal denne utkastpluggen være fjernet.

Sideutkastet skal ikke være montert ved klipping med oppsamler.

Fylle motorolje

OBS!

For å unngå skader på gressklipperen sendes den uten olje og bensin. Motoren må fylles med olje og bensin av riktig kvalitet før den startes.

Følgende trinn må utføres før motoren startes for første gang. Ikke forsøk å utføre noen av disse trinnene mens motoren er i gang.

OBS!

Hvis gressklipperen startes og kjøres med for lite eller helt uten olje, blir motoren ødelagt. Bruk kun riktig oljetype for å unngå skader.

For å forlenge motorens levetid må oljen byttes for første gang etter åtte timers drift.

SAE30/SAE10W-30

a. Plasser gressklipperen på fl att underlag. Skru mot klokken, dra ut peilepinnen, og tørk av oljen med en ren klut.

b. Fyll olje til det øverste nivået. Bruk olje av den anbefalte typen (SAE30 eller tilsvarende). Ikke fyll på for mye. Tørk bort eventuelt oljesøl.

c. Monter peilepinnen igjen, og vri den deretter en kvart omdreining for å låse den.

Fylle bensin

ADVARSEL!

Bensin er svært brannfarlig, og man må være ekstremt forsiktig når man håndterer eller arbeider med bensin. Oppbevares utilgjengelig for barn.

ADVARSEL!

Fyll på et sted med god ventilasjon, og med motoren stoppet. Det må ikke være noen kilder til gnister der motoren tankes eller bensin oppbevares. Det er heller ikke tillatt å røyke på slike steder. Unngå gjentatt eller langvarig kontakt med huden, og ikke pust inn bensindamp.

! ADVARSEL!

Ikke fyll på så mye at bensinen fyller røret. Drivstoffet må kunne ekspandere uten at det renner over. Ikke overfyll drivstofftanken.

OBS!

Bruk alltid ren og fersk blyfri bensin eller alkylatbensin for fi retaktsmotor. Ikke kjøp mer drivstoff enn at det kan brukes innen 30 dager. Du må aldri blande olje og bensin.

a. Rengjør området rundt tanklokket før du skrur av lokket. Fjern varseletiketten, og kontroller drivstoffnivået.
b. Hvis drivstoffnivået er lavt, må du fylle drivstoff.
c. Vær forsiktig når du fyller på, slik at du unngår overfylling og å søle drivstoff. Drivstoffet må ikke nå helt opp i drivstoffpåfyllingsrøret.
d. Tørk bort drivstoffsøl før du starter motoren.
e. Skru på plass tanklokket etter påfylling.

Juster klippehøyden etter at motoren er stoppet og kniven har stoppet.

Klippehøyden justeres sentralt med håndtaket for justering av klippehøyde. Du kan velge forskjellige klippehøyder. Fra posisjon 1 til posisjon 7 kan du velge klippehøyde mellom 25 og 75 mm.

Dra ut justeringshåndtaket og velg ønsket klippehøyde. Håndtaket klikker på plass i valgt posisjon.

4. BRUK

Starte og stoppe motoren

ADVARSEL!

Kniven begynner å rotere när motoren startes.

ADVARSEL!

Maskinen må ikke brukes i lukkede rom eller rom med dårlig ventilasjon. Eksosen inneholder giftige stoffer. Sørg for at hender, føtter, hår og klær aldri kommer i nærheten av maskinens bevegelige deler. Eksosrøret og andre deler på maskinen blir svært varme under bruk. Kontroller at kniven sitter godt fast før du starter motoren.

OBS!

For å starte motoren må du kontrollere at tennplugg-hetten sitter på tennpluggen, og at maskinen har tilstrekkelig med olje og bensin.

Kontrollere motorolje

OBS!

Hvis motoren ikke starter när du har dratt tre ganger, gjentar du fremgangsmåten over.
d. Når motoren går, slipper du forsiktig tilbake startsnoren.

Stoppe motoren

Slipp dødmannsbøylen. Den går tilbake til utgangsposisjonen, og motoren stopper automatisk.

Rengjøre motoren hvis den har druknet i bensin

OBS!

Hvis motoren ikke starter etter at den har druknet i bensin, kan den ha fått for mye bensin. Gjør følgende:

a. Slipp motorens start/stopp-spak for å stoppe motoren.
b. Skru ut tennpluggen, tørk av den og monter den igjen.
c. Skru tennpluggen inn forsiktig for hånd de første omdreiningene, slik at gjengene ikke blir skadet. Deretter skal tennpluggen strammes 1/8 til 1/4 omdreining med en tennpluggnøkkel for å komprimere skiven.

Klipping

ADVARSEL!

Følg alltid sikkerhetsanvisningene når du bruker gressklipperen. Les sikkerhetsanvisningene i denne bruksanvisningen før du bruker gressklipperen.

ADVARSEL!

Du må aldri åpne utkasterluken når oppsamleren er fjernet og motoren går. Den roterende kniven kan forårsake alvorlige skader!

Viktige instruksjoner for bruk

• Gå med gressklipperen. Du må aldri løpe.
- Vær ekstra forsiktig når du klipper på ujevnt underlag.
- Klipp på tvers i skråninger (i lengderetningen), aldri opp og ned. Vær forsiktig når du bytter klipperetning med gressklipperen i en skråning.
- Ikke klipp i for bratte skråninger.
- Ikke bruk hender eller føtter til å fjerne gressrester fra kniven eller undersiden av gressklipperen. Bruk egnet verktøy, for eksempel en børste eller kost.
- Du får best resultat hvis gresset er tørt når det klippes. Fuktig gress klumper seg og blokkerer kniven og oppsamlersystemet.
- Gresset vokser med forskjellig hastighet avhengig av tiden på året. Ikke bruk den laveste klippehøyden til den første klippingen for sesongen eller hvis plenen er svært tørr.
- Du bør bare klippe en tredjedel av gressets høyde.

a. Velg ønsket innstilling.

1. Klipping med oppsamler: Sørg for at utkasterpluggen er fjernet, og at sideutkastet er lukket.

2. Klipping med mulcher: Utkasterpluggen skal være montert, og sideutkas-

Sørg for at begge stiftene på utkasterpluggen sitter i hullene, slik at pluggen sitter fast.

Sørg for at begge stiftene på utkasterpluggen sitter i hullene, slik at pluggen sitter fast.

Monter sideutkastet på gressklipperen.

b. Ta et godt tak i håndtaket, hold dødmannsbøylen mot håndtaket, og start motoren. Trykk inn fremdriftsbøylen for å få fremdrift, og begynn å gå bak gressklipperen for å klippe gresset. Se «Starte motoren».

Tømme oppsamleren

ADVARSEL!

Stopp motoren før du fjerner oppsamleren. Vent til kniven har stoppet helt.

Når gressklipperen etterlater gressrester på plenen under klipping, er det på tide å tømme oppsamleren.

a. For å fjerne oppsamleren løfter du utkasterluken med den ene hånden og tar tak i bærehåndtaket med den andre. Utkasterluken faller automatisk ned når du har fjernet oppsamleren, slik at åpningen til det bakerste røret blokkeres.

b. Tøm ut gresset fra oppsamleren, og monter den deretter igjen.

ADVARSEL!

Hvis det har samlet seg gressrester ved utkastet, må det rengjøres med en kost eller lignende. Ikke bruk hender eller føtter til å fjerne gressrester fra kniven eller undersiden av gressklipperen. Bruk egnet verktøy, for eksempel en børste eller kost. For at gresset skal samle seg riktig i oppsamleren, må det ikke være noen blokkering under gressklipperen eller i utkastet.

Stopp motoren før vedlikehold eller rengjøring av gressklipperen. Vent til kniven har stoppet helt.

ADVARSEL!

Fjern alltid tennplugghetten fra tennpluggen för vedlikehold.

Generell rengjøring

OBS!

Gressklipperen kan kobles til en vannslange med 1/2" hurtigkobling for lettere rengjøring.

a. La gressklipperen stå på alle fi re hjul.
b. Koble vannslangen til koblingen på gressklipperen.
c. Start gressklipperen, og la den gå mens det kommer vann fra hageslangen.
d. Stopp motoren og slå av vannet.

OBS!

Før du legger gressklipperen på siden, må drivstofftanken tømmes for bensin ved hjelp av en sugepumpe for bensin.

Gressklipperen må ikke vinkles mer enn 90 grader.

OBS!

• Gressklipperen bør rengjøres grundig etter bruk.

- Rengjør alltid gressklipperen umiddelbart etter bruk.

- Ikke la gressrester og smuss tørke inn på gressklipperens overfl ater.

- Kontroller undersiden av gressklipperen og knivfestet. For å gjøre dette legger du gressklipperen på venstre side (motsatt side av oljepåfyllingsrøret).

Vedlikehold av tennpluggen

a. Fjern tennplugghetten när motoren er avkjølt.
b. Løsne tennpluggen med en pluggnøkkel.
c. Rengjør tennpluggen med en stålbørste (medfølger ikke).

d. Bruk en bladsøker til å justere elektrodeavstanden til 0,8 mm
e. Skru tennpluggen inn forsiktig for hånd de første omdreiningene, slik at gjengene ikke blir skadet.
f. Skru tennpluggen på plass for hånd så langt som mulig, og stram den deretter en halv omdreining med tennpluggnøkkelen.

Rengjøre luftfi Iteret

ADVARSEL!

Motoren må aldri brukes uten luftfi Iter.

OBS!

Filteret må ikke rengjøres med trykkluft eller løsemiddel. Trykkluft kan skade fi Iteret, og løsemiddel kan få det til å gå i oppløsning.

Et skittent luftfi Iter reduserer mengden luft som kommer inn i forgasseren. Hvis det er mye smuss i luften, bør luftfi Iteret kontrolleres og rengjøres oftere.

a. Stopp motoren, og fjern tennplugghetten.
b. Fjern lokket fra luftfi Iterenheten (A) ved å vri det forsiktig med klokken til det løsner. Vær forsiktig, slik at det ikke havner smuss i luftrenseren.
b. Skill luftfi lteret (B) fra luftfi lterhuset.
c. Kontroller luftfi Iteret. Rengjør det skitne luftfi Iteret med varmt vann og mild såpe. La luftfi Iteret tørke helt før du monterer det igjen.
d. Monter lokket på luftfi Iterenheten igjen. Påse at det låses på plass.

Bytte motorolje

a. Vipp gressklipperen mot oljepåfyllingsrøret. Stå klar med en beholder for å samle opp oljen, og skru ut peilepinnen.
b. Når oljen er tömt ut, setter du klipperen tilbake på alle fi re hjul.
c. Fyll på 0,4 dl av anbefalt motorolje.
d. Når oljenivået er riktig, skrur du på plass peilepinnen igjen.
e. Start motoren og la den gå en liten stund.
f. Stopp motoren, vent i ett minutt, og kontroller deretter oljenivået. Etterfyll olje ved behov.

Bytte kniven

OBS!

Ikke snu gressklipperen opp ned. Vipp den isteden litt mot oljepåfyllingsrøret for å komme til under klippeaggregatet.

ADVARSEL!

Vær alltid veldig forsiktig når du håndterer kniven. Knivens skarpe kanter kan forårsake kutt-skader. BRUK ARBEIDSHANSKER. Bytt kniven etter 50 timers klipping eller etter 2 år, avhengig av hva som inntreffer først, uansett hvilken stand kniven er i.

ADVARSEL!

Sørg for at kniven alltid er skarp nok til å kunne klippe gress. Hvis kniven er veldig slitt, bladet har fått groper og eggene er sløve, må den byttes eller slipes. Knivens skarphet påvirker gressklipperens ytelse.

g. Ved montering skal kniven plasseres på de to boltene på knivfestet. Monter deretter skiven og skruene.
h. Kontroller at kniven sitter riktig, og stram deretter skruen helt. Ikke stram for hardt. Den oppovervinklede delen av kniven skal være vendt opp mot motorrommet.

Kortere oppbevaring av gressklipperen

Gressklipperen kan oppbevares i kortere perioder (mindre enn 15 dager) uten at det kreves vedlikehold før den settes bort. Følgende skal alltid gjøres før gressklipperen settes bort:

a. La motoren avkjøles helt.
b. Kontroller at oppsamleren er tömt.
c. Slipp startsnoren fra holderen til startsnoren, slik at håndtaket er ved motoren. Dette gjøres for at fjæren ikke skal være belastet.

Pure mechanical linkage diagram without any text, numbers, or symbols

d. Fjern gressrester og smuss fra under klippeaggregatet.
e. Oppbevar gressklipperen på fl att og jevnt underlag med gressklipperen plassert stående på hjulene.
f. Oppbevar gressklipperen på et trygt sted, util-gjengelig for barn og uvedkommende.

Lengre oppbevaring av gressklipperen

ADVARSEL!

Ikke tøm bensintanken i lukkede rom, i nærheten av åpen ild eller mens du røyker. Bensindampen kan forårsake en eksplosjon og påfølgende brann.

Hvis gressklipperen skal oppbevares i mer enn 15 dager, må den vedlikeholdes før den settes bort. Hvis følgende ikke utføres, kan er det fare for at gressklipperen ikke starter på riktig måte neste gang den skal brukes, og det kan hende det må utføres service.

a. Tøm bensintanken, og kjør motoren til all bensin er oppbrukt.
b. Slipp startsnoren fra holderen til startsnoren, slik at håndtaket er ved motoren. Dette gjøres for at fjæren ikke skal være belastet.

c Bytt olje etter sesongen. For å gjøre dette tømmer du motoren for olje mens motoren er varm, og deretter fyller du på ny olje.

d. Rengjør kjøleribbene på sylinderen og chassiset.
e. Rengjør hele maskinen for å beskytte lakken.
f. Oppbevar maskinen på et sted med god ventilasjon.

Vedlikeholdsplan

Vi anbefaler at du følger denne vedlikeholdsplanen. Da sikrer du at gressklipperen fungere som den skal, og at den kan brukes trygt.

TILTAK	ETTER 8 DRIFTS-TIMER	HVER 25. DRIFTS-TIME	ÉN GANG I ÅRET ELLER ETTER 100 DRIFTSTI-MER
Bytt eller slip kniven		X
Rengjør eller bytt luftfi lter		X	X
Smør hjulaksling og lager med smørefett.		X
Kontroller eller bytt tennplugg			X
Bytt motorolje* X X

Transport

• Tøm bensintanken
- La alltid motoren gå på tomgang til bensinen som er igjen i tanken, har blitt brukt opp.
• Tøm ut motoroljen mens motoren er varm.
• Fjern tennplugghetten fra tennpluggen.
- Rengjør kjøleribbene på sylinderen og chassiset.
- Hvis du må sende gressklipperen, bør du bruke originalemballasjen hvis det er mulig.

6. FEILS∅KING

ADVARSEL!

Før du vedlikeholder eller rengjør gressklipperen, må du stoppe motoren. Vent til kniven har stoppet helt.

ADVARSEL!

Feil reparasjoner kan føre til at produktet ikke lenger er trygt å bruke. Det utgjør en fare for både deg og miljøet.

ADVARSEL!

Feil som ikke kan utbedres ved hjelp av tabellen under, må bare utbedres av en fagperson (kundeservicesenter).

ADVARSEL!

Bruk kun originale reservedeler. Det er bare disse delene som er designet for og egnet for produktet. Hvis det brukes andre deler, vil ikke garantien gjelde, og det kan også innebære fare for deg og omgivelsene.

OBS!

Feil reparasjoner fører til at garantien ikke gjelder, og det kan også føre til merkostnader.

FEIL/ PROBLEM	ÅRSAK TILTAK
Maskinen har høyt støynivå / vibrerer kraftig	Skruene er løse Kontroller skruene
	Knivfestene sitter løst Kontroller knivfestene
	Kniven er ubalansert Bytt kniven
Motoren starter ikke Dødmannsbøylen er ikke trykt inn Trykk inn dødmannsbøylen
		Tennpluggen er defekt Bytt tennplugg
		Drivstofftanken er tom Fyll bensin
		Motoren kan ha fått for mye drivstoff Løsne tennpluggen og tørk av den
Motoren går ujevnt Luftfi Iteret er skittent Rengjør eller bytt luftfi Iteret
		Tennpluggen er skitten
Ujevnt klipperesultat	Kniven er sløv	Slip kniven
	Klippehøyden er for lav	Still inn riktig høyde
Oppsamleren er ikke full nok	Kniven er slitt	Slip eller bytt kniven
	Oppsamleren er tett	Tøm oppsamleren
	Har du valgt riktig klippehøyde?	Velg en annen klippehøyde
	Er plenen fuktig?	Vent til plenen har tørket før du klipper
	Er utkasterkanalen eller dekselet blokkert?	Rengjør utkasterkanalen eller dekselet
	Er klippeaggregatet tett på undersiden?	Rengjør undersiden av klippeaggregatet

El-avfall

Elektriske og elektroniske produkter, inkludert alle typer batterier, skal leveres til gjenvinning. (I henhold til direktiv 2012/19/EU og 2006/66/EC).

ALKUPERÄISTEN KÄYTTÖOHJEIDEN KÄÄNNÖS

RUOHONLEIKKURI

SLM 2025

SISÄLTÖ

1. TURVALLISUUS
2. TIETOJA TUOTTEESTA
3. ASENNUS JA SÄÄTÄMINEN
4. KÄYTTÄMINEN
5. SÄILYTYS JA KUNNOSSAPITO
6. VIANMÄÄRITYS

1. TURVALLISUUS

MERKKI: SISÄLTÖ

Tankstørrelse:....0,9 L

Motorolie: ....SAE30/SAE10W-30/40

Oliekapacitet: .....0,4 liter

bagudkast, opsamler eller bioklip.

Opsamler, kapacitet: .....60 l

Produktets dimensioner: .....1560x570x1100 mm

Emballagestørrelse .....865x617x430 mm

Vægt: 35 kg

Støj og vibrationer
