BRUGSANVISNING PLHLA 20-Li C1 PARKSIDE

oversættelse af den originale brugsanvisning

GB MT

Før du læser, vend siden med billeder frem og bliv bekendt med alle apparatets funktioner.

Sikkerhedsanvisninger...... 111

Sikkerhedsanvisningernes betydning....111

Billedtegn og symboler......111

Generelle sikkerhedsanvisninger for håndlamper.... 112

Arbejdsanvisninger......112

Justering af lampehovedets vinkel...... 112

Ophængning af enhed......112

Kontrol af batteriets ladningstilstand...... 113

Isæt og udtag batteriet i opladeren....113

Tænd og sluk....113

Brugte batterier.... 113

Bortskaffelse/miljøbeskyttelse.... 114

Anvisninger for bortskaffelse af genopladelige batterier......114

Service.... 115

Garanti....115

Oversættelse af den originale EU-overensstemmels- eserklæringen.... 118

Eksploderet tegning...... 121

Indledning

Tillykke med købet af din nye batteridrevne LED-håndlampe (herefter apparatet eller elværktøjet).

Med købet har du besluttet dig for et førsteklasses apparat. Dette apparat blev testet under produktionen og underkastet en kvalitetstest til sidst.

Dermed er produktets funktionsevne sikret.

Betjeningsvejledningen er en del af dette apparat. Den indeholder vigtige anvisninger til sikkerhed, brug og bortskaffelse. Læs betjeningsvejledningen omhyggeligt igennem. Gør dig fortrolig med betjeningsdelene og korrekt brug af apparatet. Anvend kun apparatet som beskrevet og kun til de anførte anvendelsesområder.

Opbevar betjeningsvejledningen sik- kert og udlever alle dokumenter, hvis apparatet gives videre til tredjepart.

Produktet er udelukkende beregnet til følgende anvendelser:

- til mobil, indvendig og tidsbegrænset belysning i indvendige rum.

Apparatet er ikke beregnet til rumbelysning.

Apparatet er udelukkende beregnet til normal brug i indendørs rum.

Enhver anden anvendelse, som ikke er udtrykkeligt tilladt i denne betjeningsvejledning, kan udgøre en alvorlig fare for brugeren og medføre skader på apparatet. Brugeren af apparatet er ansvarlig for ulykker eller skader på andre mennesker eller deres ejendom. Apparatet er kun beregnet til privat brug. Det er ikke konstrueret til erhvervsmæssig brug. Ved erhvervsmæssig brug bortfalder garantien. Producenten er ikke ansvarlig for skader, som skyldes ikke-formålsbestemt anvendelse, eller som skyldes forkert betjening.

Dette produkt er en del af

X 20 V TEAM-serien og kan anvendes sammen med genopladelige batterier fra X 20 V TEAM-serien. De genopladelige batterier fra X 20 V TEAM-serien må kun oplades med opladere fra X 20 V TEAM-serien.

Leverede dele/tilbehør

Pak apparatet ud og kontrollér de leverede dele.

• Batteridreven LED håndlampe
• Oversættelse af den originale brugsanvisning

Det genopladelige batteri og opladeren er ikke del af leveringsomfanget.

Oversigt

Billeder af produktet finder du på den forreste udfoldningsside.

1 lampehoved

2 krog (drejelig)
3 Knap (Ladetilstandsvisning)
4 Ladetilstandsvisning
5 Batteri
6 Batterioplåsning
7 Tænd-/sluk-kontakt

Funktionsbeskrivelse

I det følgende beskrives betjenings- delenes funktion.

Tekniske data

Batteridreven LED håndlampe PLHLA 20-Li C1

Mærkespænding U ....20 V =

Nominelt effektoptag P .... ≤ 3 W

lysfarve ....6500 K (kold hvid) brændetid

– Batteri 2 Ah ...... 8 h

drejeområde/lampehoved-vinkel

lodret justerbart .....-9°-180° (15-trin)

vandret justerbart ...-90°-180° (7-trin)

Vægt med genopladeligt batteri (20 V, 2 Ah) …… ≈ 730 g

Batteri Li-Ion

PARKSIDE Performance Smart-batteri Smart PAPS 204 A1/

Smart PAPS 208 A1/

Smart PAPS 2012 A1

Lyskilderne kan kun udskiftes af producenten uden permanent skade på det omgivende produkt.

X 20 V TEAM

Dette produkt er en del af

X 20 V TEAM-serien og kan anvendes sammen med genopladelige batterier fra X 20 V TEAM-serien. De genopladelige batterier fra X 20 V TEAM-serien må kun oplades med opladere fra X 20 V TEAM-serien.

Dette produkt kan kun anvendes med følgende genop-

ladelige batterier: PAP 20 B1,

PAP 20 B3, Smart PAPS 204 A1, Smart PAPS 208 A1,

Smart PAPS 2012 A1

Vi anbefaler, at du oplader disse batterier med følgende opladere:

PLG 20 A3, PLG 20 A4, PLG 20 C1,

PLG 20 C2, PLG 20 C3, PLG 201 A1, PDSLG 20 A1, PDSLG 20 B1,

Smart PLGS 2012 A1

Tekniske data af genopladeligt batteri og oplader: Se den separate vejledning.

Sikkerhedsanvisninger

Sikkerhedsanvisningernes betydning

⚠️ FARE! Hvis du ikke overholder denne sikkerhedsanvisning, sker der et uheld. Dette resulterer i alvorlige kvæstelser eller dødsfald.

⚠ ADVARSEL! Hvis du ikke overholder denne sikkerhedsan-visning, sker der muligvis et uheld. Dette resulterer muligvis i alvorlige kvæstelser eller dødsfald.

⚠ FORSIGTIG! Hvis du ikke overholder denne sikkerhedsanvisning, sker der et uheld. Dette resulterer muligvis i lettere eller moderate kvæstelser.

BEMAERK! Hvis du ikke overholder denne sikkerhedsanvisning, sker der et uheld. Dette resulterer muligvis i materielle skader.

Billedtegn og symboler Billedsymboler på apparatet

Dette produkt er en del af X 20 V TEAM-serien og kan anvendes sammen med genopladelige batterier fra X 20 V TEAM-serien. De genopladelige batterier fra X 20 V TEAM-serien må kun oplades med opladere fra X 20 V TEAM-serien.

Læs betjeningsvejledningen

Elektriske apparater må ikke bortskaffes som husholdningsaffald.

OBS! Se ikke ind i den aktive lyskilde.

Billedsymboler i betjeningsvejledningen

OBS!

Generelle sikkerhedsanvisninger for håndlamper

• Dæk ikke apparatet til, når det er i brug. Apparatet opvarmes under brug og kan medføre forbrændinger.
• Se ikke ind i lysstrålen. Ret ikke lysstrålen mod personer eller dyr.
• Apparatet må ikke anvendes af børn. Du kan ved et uheld blæn-de andre personer eller dig selv.
• Kontrollér, at apparatets fastgørelse er vedvarende holdbar. Der er fare for kvæstelser, hvis apparatet falder ned.
• Lampehuset beskytter mod util- sigtet berøring af aktive dele. Åbn ikke huset.
• Lyskilden af denne lampe må kun skiftes af producenten eller en servicetekniker, som er autoriseret af producenten, eller af en lignende kvalificeret person.

• Kontrollér at apparatet er slukket, før du isætter det genopladelige batteri. Isætning af et genopladeligt batteri i et tændt apparat kan føre til ulykker.
• Brug kun tilbehør, der er anbefalet af PARKSIDE. Uegnet tilbehør kan forårsage elektrisk stød eller brand.

ADVARSEL! Personskader og materielle skader pga. uhensigtsmæssig anvendelse af det genopladelige batteri. Følg sikkerhedsanvisninger og henvisninger vedrørende opladning og korrekt brug i betjeningsvejledningen til dit batteri og din oplader i serien X 20 V TEAM. Du kan finde en detaljeret beskrivelse af opladningen og yderligere oplysninger i den separate betjeningsvejledning.

Drift

Arbejdsanvisninger

⚠ ADVARSEL! Se ikke ind i lyskilden.

Justering af lampehovedets vinkel

Lampehovedet (1) kan drejes:

⚠ ADVARSEL! Fare for forbrænding! Lampen må ikke lyse i en lodret vinkel på under 45 grader mod håndtaget.

Justerbart drejeområde

• lodret: -9^ - 180^ (15-trin)
  • vandret: -90^-180^ (7-trin)

Fremgangsmåde (Fig. B) (Fig. C)

1. Drej lampehovedet (1) i lodret retning indtil den ønskede vinkel er opnået.
2. Drej derefter lampehovedet (1) i vandret retning indtil den ønskede drejning er indstillet.

Ophængning af enhed

Betingelser

- Ophængningsstedet skal være egnet til enhedens vægt.

Ophængning af apparatet på krogen (Fig. A)

1. Fold krogen (2) ud.

2. Hæng enheden på den vandrette ophængningsanordning.

⚠ FORSIGTIG! Pas på ikke at klemme dine fingre, när krogen (2) foldes ind og ud.

Kontrol af batteriets ladningstilstand

LED'er Betydning

rød, orange, grøn Det genopladelige batteri er opladet

rød, orange Det genopladelige batteri er delvist opladet

rød Det genopladeli- ge batteri skal op- lades

1. Tryk på knappen (3) ved siden af ladetilstandsvisningen (4) på batteriet (5). Ladetilstandsvisningens LED'er viser batteriets ladetilstand.

2. Oplad batteriet (5), när kun ladetil-standsvisningens (4) røde LED lyser.

Isæt og udtag batteriet i opladeren

⚠ ADVARSEL! Risiko for kvæstelser på grund af utilsigtet start af apparatet. Sæt først det genopladelige batteri i produktet, når produktet er fuldstændig klar til brug.

Isætning af batteriet

1. Skub batteriet (5) langs førings- skinnen og ind i batteriholderen. Batteriet går hørbart i hak.

Udtagning af batteriet

1. Tryk og hold oplåsningsknappen (6) af batteriet (5) trykket.

2. Træk batteriet ud af batteriholderen.

Tænd og sluk

1. Tænd: Tryk på tænd-/sluk-kontakten (7).

2. Sluk: Tryk igen på tænd-/sluk-kontakten (7).

Brugte batterier

- En væsentligt forkortet driftstid på trods af opladning indikerer, at det genopladelige batteri er brugt op og skal erstattes. Anvend kun et originalt reservebatteri fra serien X 20 V TEAM, som du kan bestille via vores onlinebutik (se Reservedele og tilbehør, s. 118).

- Overhold altid alle gældende sikkerhedsanvisninger og bestemmelser samt anvisninger for miljøbeskyttelse (se Bortskaffelse/miljøbeskyttelse, s. 114).

- Rengør apparatet med en tør, blød klud, så LED-lampeafdækningen ikke ridses.

- Brug en pensel til at rengøre sprækkerne i apparatet.

- Brug ingen aggressive rengø-rings- eller opløsningsmidler. De kan forårsage permanente skader på apparatet.

- Brug ikke vand eller hjælpemidler af metal. Der er fare for kortslutning.

Vedligeholdelse

Produktet er vedligeholdelsesfrit.

Opbevaring

• rent
  • tørt
• støvbeskyttet
• frostsikkert
• uden for børns rækkevidde Produkter med genopladeligt batteri:

- Opbevaringstemperaturen for det genopladelige batteri og produktet ligger mellem 0 °C og 45 °C. Undgå ekstrem kulde eller varme under opbevaringen, så det genopladelige batteris effekt ikke forringes.

- Tag batteriet ud af produktet inden længere tids opbevaring (f.eks. om vinteren) (se den separate betjeningsvejledning til batteriet og opladeren).

Bortskaffelse/miljøbeskyttelse

Tag det genopladelige batteri ud af apparatet, og aflever apparatet, det genopladelige batteri, tilbehør og emballage til miljøvenlig genanvendelse.

Elektriske apparater må ikke bortskaffes som husholdningsaffald.

Symbolet med den overstregede affaldsspand på hjul betyder, at dette produkt ikke må bortskaffes som usorteret husholdningsaffald ved udløbet af dets levetid.

Direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr:

Forbrugere er juridisk forpligtet til at sende elektriske og elektroniske enheder til miljøvenlig genanvendelse ved slutningen af produkternes levetid. På denne måde garanteres en miljø- og ressourcebesparende genanvendelse.

Afhængigt af hvordan det implementeres i national lovgivning, har du følgende muligheder:

• at give det tilbage til salgsstedet,
• at aflevere det til et officielt ind-samlingssted,
• at sende det tilbage til producenten/distributøren.

Tilbehørsdele og hjælpemidler uden elektriske bestanddele, der følger med det udtjente udstyr, er ikke omfattet heraf.

Anvisninger for bortskaffelse af genopladelige batterier

Genopladelige batterier må ikke bortskaffes via husaffaldet, må ikke kastes ind i ild (eksplosionsfare) eller vand. Beskadigede genopladelige batterier kan være til skade for miljøet og helbredet, hvis der slipper giftige dampe eller væsker ud.

Bortskaf batterier efter de lokale bestemmelser. Defekte eller brugte batterier skal genanvendes. Aflever batterier på et indsamlingssted, hvor de sendes til miljørigtig genanvendelse. Rådfør dig med dit lokale renovationselskab eller vores servicecen-

ter. Bortskaf batterier i afladet tilstand. Vi anbefaler, at polerne afdækkes med tape for at undgå en kortslutning. Batterier må ikke åbnes.

Service

Garanti

Kære kunde,

på dette produkt får du 3 års garanti fra købsdatoen. I tilfælde af mangler ved produktet har du lovmæssige rettigheder over for sælgeren af produktet. Disse lovmæssige rettigheder bliver ikke indskrænket af garantien, som uddybes efterfølgende.

Garantibetingelser

Garantifristen begynder med købsda- toen. Opbevar den originale kasse- bon omhyggeligt. Dette bilag bruges til at dokumentere købet. Hvis der in- den for tre år fra købsdato af dette produkt opstår materiale- eller fabri- kationsfejl, bliver produktet - efter vo- res valg - repareret omkostningsfrit eller erstattet. Denne garantiydelse forudsætter, at det defekte apparat samt købsbeviset (kassebon) forlæg- ges inden for fristen på tre år, og at det kort beskrives, hvori manglen be- står, og hvornår den er opstået. Hvis fejlen dækkes af vores garan- ti, modtager du et repareret eller et nyt produkt. Reparationen eller et nyt produkt er ikke begyndelsen på en ny garantiperiode.

Garantiperiode og lovmæssige reklamationer

Garantiperioden bliver ikke forlænget pga. garantiydelser. Dette gælder også for skiftede eller reparerede dele. Eventuelle skader og mangler, som allerede eksisterer ved købet, skal meddeles til producenten straks efter udpakningen. Reparationer, der foretages, efter at garantiperioden er udløbet, laves mod betaling.

Garantidækning

Dette apparat blev produceret efter strenge kvalitetskrav og nøje kontrolleret før udleveringen.

Garantiydelser gælder for materiale- og fabrikationsfejl. Denne garanti dækker ikke dele af produktet, der er udsat for normal slitage og derfor kan betragtes som sliddele (f.eks. batterikapacitet) eller for beskadigelse af skrøbelige dele.

Denne garanti bortfalder, hvis produktet er beskadiget, ikke blev anvendt korrekt eller ikke blev vedligeholdt. For at sikre en korrekt brug af produktet skal alle anvisninger i betjeningsvejledning nøje overholdes. Anvendelser og handlinger, der frarådes i betjeningsvejledningen eller som der advares imod, skal ubetinget undgås.

Produktet er udelukkende beregnet til den private og ikke til den erhvervsmæssige brug. Ved misbrug og uhensigtsmæssig brug, anvendelse af vold og ved indgreb, som ikke er foretaget af vores autoriserede serviceafdeling, udløber garantien.

Bearbejdning af reklamationer

For at sikre en hurtig behandling af din anmodning skal du følge fölgende instruktioner:

- Hav kassebonen og varenummeret (f.eks. IAN 479371_2410) parat som købsbevis ved alle forespørgsler.

• Varenummeret kan aflæses på typeskiltet på produktet, en indgravering på produktet, omslaget af din vejledning (nederst til venstre) eller på klistermærket på bagsiden eller bunden af produktet.
• Kontakt først nedenstående service-center via telefoneller brug vores kontaktformular, som du finder på parkside-diy.com under kategorien Service, hvis der er funktionsfejl eller andre mangler.
• Et defekt produkt kan sammen med købsbeviset og beskrivelsen af fejlen, og hvornår den er opstået, efter samråd med vores service-center sendes omkostningsfrit til den adresse, som du får oplyst. For at undgå problemer med modtagelsen og yderligere omkostninger er det vigtigt, at du kun bruger den adresse, som du har fået oplyst. Sørg for, at forsendelsen er betalt, ikke er for omfangsrig og ikke sker per ekspres eller andre særlige former for forsendelse. Send apparatet inkl. alt tilbehør, som fulgte med ved købet, og sørg for tilstrækkelig og sikker transportemballage.

På parkside-diy.com kan du se og downloade denne manual og mange andre manualer. Med denne QR-kode kommer du direkte til parkside-diy.com. Vælg dit land og søg efter betjeningsvejledningen via søgefunktionen. Ved at indtaste varenummeret (IAN) 479371_2410 kan du åbne din betjeningsvejledning.

Reparationsservice

Kontakt vores service-center i tilfælde af reparationer, som ikke er omfattet af garantien. Service-centeret giver dig gerne et tilbud.

• Vi kan kun bearbejde apparater, hvor forsendelsen er betalt, og som er pakket forsvarligt. Bemærk: Send dit apparat rengjort og med en beskrivelse af defekten til den nævnte adresse af vores service-center.
• Vi tager ikke imod apparater, uden at forsendelsen er betalt, eller som er sendt som volumenpakker, ekspres-pakker eller andre særlige leveringer.

- Vi bortskaffer dine indsendte, defekte apparater gratis.

Service-Center

Service Danmark

Tel.: [phone]

Kontaktformular på

parkside-diy.com

IAN 479371_2410

Importør

Bemærk at den følgende adresse ikke er en serviceadresse. Kontakt først ovennævnte service-center.

Reservedele og tilbehør kan fås på www.grizzlytools.shop. Hvis der opstår problemer i forbindelse med bestillingen, bedes du kontakte vores online-shop. Hvis du har yderligere spørgsmål, bedes du kontakte: Service-Center, s. 117

Oversættelse af den originale EU-overensstem-melseserklæringen

Produkt: Batteridreven LED håndlampe

Model: PLHLA 20-Li C1

Serienummer: 000001 – 282000

Genstanden for erklæringen, som beskrevet ovenfor, er i overensstemmelse med den relevante EU-harmoniseringslovgivning:

2014/30/EU • 2011/65/EU & (EU) 2015/863 Produkt med batteri Smart PAPS 204 A1/ Smart PAPS 208 A1/Smart PAPS 2012 A1: 2014/53/EU

Genstanden for erklæringen, som beskrevet ovenfor, er i overensstemmelse med Europa-Parlamentets og Rådets direktiv 2011/65/EU af 8. juni 2011 om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr.

For at sikre overensstemmelse er følgende harmoniserede standarder og nationale standarder og forskrifter blevet anvendt:

EN IEC 60598-1:2021/A11:2022 • EN 60598-2-8:2013 EN 62493:2015/A1:2022 • EN IEC 55015:2019/A11:2020 EN IEC 61547:2023 • IEC 62471:2006 • EN IEC 63000:2018 Produkt med batteri Smart PAPS 204 A1/ Smart PAPS 208 A1/Smart PAPS 2012 A1: EN 301 489-1 V2.2.3:2019 • EN 301 489-17 V3.3.1:2024 EN 300 328 V2.2.2:2019 • EN 50663:2017

Denne overensstemmelseserklæring udstedes på fabrikantens ansvar:

Repræsentant for dokumentation

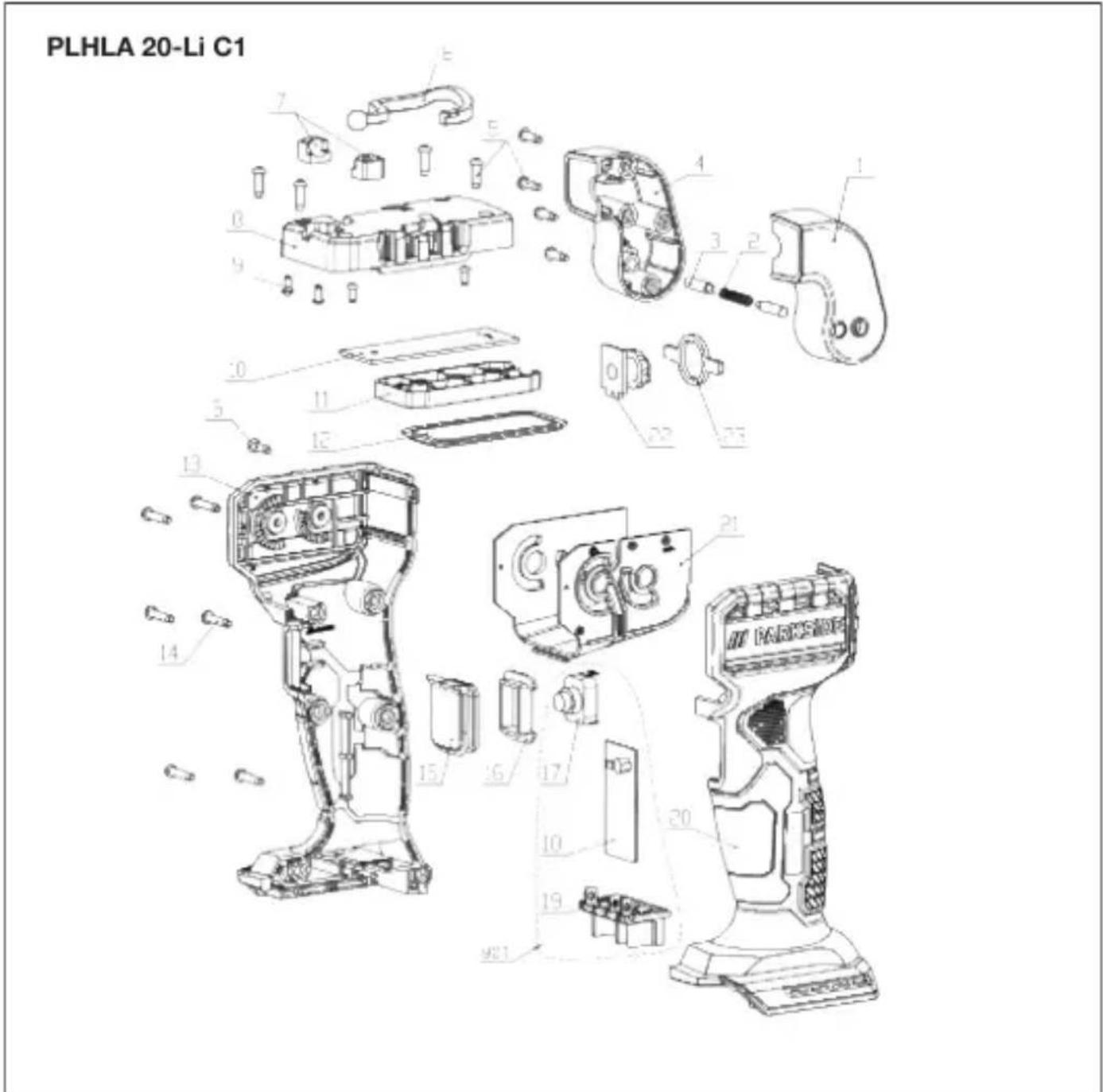

Explosionszeichnung • Exploded view • Vue éclatée • Vista esplosa • Vista explosionada • Explosietekening • Eksploderet tegning • Robbantott ábra • Widok rozłożony • Rozložený pohled • Rozložený pohlád

PLHLA 20-Li C1

informativ • informative • informatif • informatief • informativo • informatív • informacyjny • informační • informatívny
