BRUGSANVISNING PSTK 800 G5 PARKSIDE

Oversættelse af den originale driftsvejledning

GB MT

Jigsaw

Før du læser, vend siden med billeder frem og bliv bekendt med alle apparatets funktioner.

Sikkerhedsanvisninger......174

Sikkerhedsanvisningernes betydning.... 174

Billedtegn og symboler...... 174

Generelle advarsler for elværktøjer....175

Sikkerhedsanvisninger til save, der bevæges frem og tilbage.... 177

Restrisici....178

Forberedelse...... 178

Betjeningselementer......178

Montering og afmontering af glidesko....178

Montering og afmontering af savklinge.... 179

Brugen af parallelanslag......179

Geringssnit...... 179

Ekstern støvudsugning......180

Montering og afmontering af beskyttelsesskærmen.... 180

Montering og afmontering af anti-splintsystem....180

Drift.... 180

Anvisninger for savning......180

Tænd og sluk....181

Transport.... 181

Bortskaffelse/miljøbeskyttelse....183

Service....183

Garanti....183

Oversættelse af den originale EU-overensstemmels-eserklæringen.... 186

Eksploderet tegning.... 191

Indledning

Tillykke med købet af din nye stiksav (herefter apparatet eller elværktøjet). Med købet har du besluttet dig for et førsteklasses apparat. Dette appa- rat blev testet under produktionen og underkastet en kvalitetstest til sidst. Dermed er produktets funktionsevne sikret.

Betjeningsvejledningen er en del af dette apparat. Den indeholder vigtige anvisninger til sikkerhed, brug og bortskaffelse. Læs betjeningsvejledningen omhyggeligt igennem. Gør dig fortrolig med betjeningsdelene og korrekt brug af apparatet. Anvend kun apparatet som beskrevet og kun til de anførte anvendelsesområder. Opbevar betjeningsvejledningen sikkert og udlever alle dokumenter, hvis apparatet gives videre til tredjepart.

Produktet er udelukkende beregnet til følgende anvendelser:

• Savning af plast, træ og letmetal med fast støtte
• Savning af lige og buede snit samt geringssnit (kun træ og plast) op til 45°
• Brug kun apparatet i tørre rum.

Vær opmærksom på henvisningerne til savklingetyper.

Enhver anden anvendelse, som ikke er udtrykkeligt tilladt i denne betjeningsvejledning, kan udgøre en alvorlig fare for brugeren og medføre skader på apparatet. Brugeren af apparatet er ansvarlig for ulykker eller skader på andre mennesker eller deres ejendom. Apparatet er kun beregnet til privat brug. Det er ikke konstrueret til erhvervsmæssig brug. Ved erhvervsmæssig brug bortfalder garantien. Producenten er ikke ansvarlig for skader, som skyldes ikke-formålsbestemt anvendelse, eller som skyldes forkert betjening.

Leverede dele/tilbehør

Pak apparatet ud og kontrollér de leverede dele.

• Pendulstiksav
  • 1 Savklinge til træ
  • 1 Savklinge til metal
• Anti-splintsystem (færdigsamlet)
• Glidesko (færdigsamlet)
• Beskyttelsesskærm (færdigsamlet)
• Sugestuds (færdigsamlet)
• Reduktionsstykke
• Parallelanslag
• oversættelse af den originale brugsanvisning

Oversigt

Billeder af produktet fin- der du på den forreste og bageste udfoldningsside.

1 Tænd-/sluk-knap
2 Håndtag (Isoleret gribeflade)
3 Greb
4 Drejehjul
5 Nettislutningsledning
6 Reduktionsstykke

7 Sugestuds
8 Låsetap
9 Glidesko
10 Fodplade
11 Kontakt (støvblæsefunktion)
12 Pendulslagkontakt
13 Styrerulle
14 Holder (Parallelanslag)
15 Savklinge til metal
16 Savklinge til træ
17 Låseskrue
18 Centrerpatron
19 Beskyttelsesskærm
20 LED-arbejdslys (ikke synligt)
21 Oplåsning (Centrerpatron)
22 Ekstra håndtag (Isoleret gribefla- de)
23 Udsparing i glidesko
24 Anti-splintsystem
25 Parallelanslag

Funktionsbeskrivelse

Ved stiksaven skærer savklingen, der er fastspændt på den ene side, ved hjælp af en løftebevægelse. Ved pendulslag skubber styrerullen foruden den vertikale savebevægelse savklingen fremad ved hvert opadgående løft.

I det følgende beskrives betjenings-delenes funktion.

Tekniske data

Pendulstiksav ......PSTK 800 G5

Mærkespænding U .....230 V\~, 50 Hz Nominelt effektoptag P ..... 800 W

Længde Nettilslutningsledning .....4 m Beskyttelsesklasse

..... □ II ( dobbelt isolering )

Vægt 2,3 kg

Tomgangsslagtal ....0–3100 min ^-1

Slaglængde 26 mm

Skæredybde

- træ ....≤ 80 mm

- blik ....≤ 8 mm

Geringssnit

-45^;-22,5^;0^;22,5^;45^

Lydtrykniveau ( L_pA )

......92,5 dB; K_pA=5 dB

Lydeffektniveau ( L_WA )

- målt ......100,5 dB; K_WA=5 dB

Vibration ( a_h ), træ

- Håndtag .....6,337 m/s ^2 ; K=1,5 m/s ^2

- Ekstra håndtag

6,431 m/s²; K=1,5 m/s²

Vibration ( a_h ), blik

- Håndtag .....6,478 m/s²; K=1,5 m/s²

- Ekstra håndtag

6,529 m/s ^2 ; K=1,5 m/s ^2

Støj- og vibrationsværdier er blevet målt efter standarderne og bestemmelserne, som er angivet i overensstemmelseserklæringen.

Den angivne samlede vibrationsværdi og den angivne samlede støjemissionsværdi er målt iht. til en standardiseret afprøvningsproces og kan anvendes til sammenligning af elværktøjer. Den angivne samlede vibrationsværdi og den angivne samlede støjemissionsværdi kan også anvendes til en foreløbig vurdering af belastningen.

▲ ADVARSEL! Vibrations- og støjemissioner kan under brugen af elværktøjet afvige fra de angivne værdier afhængigt af måden, som elværktøjet anvendes på. Forsøg at holde belastningen pga. vibrationer så lav som muligt. En måde at reducere vibrationsbelastningen på, er at begrænse arbejdstiden. Her er det nødvendigt at tage hensyn til alle dele af driftscyklussen (fx tider, hvor elværktøjet er slukket, og tider, hvor det ganske vist er tændt, men kører uden belastning).

Sikkerhedsan- visninger

Dette afsnit beskriver de grundlæggende sikkerhedsanvisninger ved brug af apparatet.

Sikkerhedsanvisningernes betydning

⚠️ FARE! Hvis du ikke overholder denne sikkerhedsanvisning, sker der et uheld. Dette resulterer i alvorlige kvæstelser eller dødsfald.

⚠ ADVARSEL! Hvis du ikke overholder denne sikkerhedsanvisning, sker der muligvis et uheld. Dette resulterer muligvis i alvorlige kvæstelser eller dødsfald.

▲ FORSIGTIG! Hvis du ikke overholder denne sikkerhedsanvisning, sker der et uheld. Dette resulterer muligvis i lettere eller moderate kvæstelser.

BEMÆRK! Hvis du ikke overholder denne sikkerhedsanvisning, sker der et uheld. Dette resulterer muligvis i materielle skader.

Billedtegn og symboler Billedsymboler på apparatet

Læs betjeningsvejledningen

Beskyttelsesklasse II (dobbelt isolering)

Elektriske apparater må ikke bortskaffes som husholdningsaffald.

Billedsymboler i betjeningsvejledningen

Generelle advarsler for elværktøjer

▲ ADVARSEL! Læs alle sikkerheds- advarsler, anvisninger, illustrationer og specifikationer, der følger med dette elværktøj. Hvis ikke alle neden- stående instruktioner følges, kan der opstå elektrisk stød, brand og/eller al- vorlige kvæstelser. Gem alle advars- ler og anvisninger til fremtidig brug. Begrebet "elværktøj" i advarslerne re- fererer til dit lysnettilsluttede (kabel- forbundne) elværktøj eller batteridrev- ne (kabelfrie) elværktøj.

1. SIKKERHED PÅ ARBEJDSOM-RÅDET

a) Hold arbejdsområdet rent og godt oplyst. Rodede eller mørke områder er en kilde til ulykker.
b) Betjen ikke elværktøjer i eksplosive omgivelser, f.eks. i nærheden af antændelige væsker, gasser eller støv. Elværktøjer frembringer gnister, der kan antænde støv eller dampe.
c) Hold børn og omkringstående personer på afstand, når elværktøjet er i brug. Forstyrrelser kan medføre tab af kontrol.

1. ELEKTRISK SIKKERHED

a) Stik på elværktøjet skal passe til stikkontakten. Stikket må aldrig modificeres på nogen måde. Anvend ikke adapterstik i forbindelse med jordforbundne elværktøjer. Når stikket ikke er modificeret og stikkontakten passer, reduceres risikoen for elektrisk stød.

b) Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Der er en øget risiko for elektrisk stød, hvis din krop er jordforbundet.
c) Udsæt ikke elværktøjet for regn eller våde forhold. Hvis der trænger vand ind i elværktøjet, øges risikoen for elektrisk stød.
d) Misbrug ikke ledningen. Brug aldrig ledningen til at bære eller trække elværktøjet eller til at trække stikket ud af stikkontakten. Hold ledningen på afstand af varme, olie, skarpe kanter eller bevægelige dele. Beskadige-de eller sammenfiltrede ledninger øger risikoen for elektrisk stød.
e) Når elværktøjet anvendes udenfor, skal der benyttes en forlængerledning, der er egnet til udendørs brug. Brug af en ledning, der er egnet til udendørs brug, reducerer risikoen for elektrisk stød.
f) Hvis det ikke kan undgås at bruge elværktøjet i et fugtigt område, skal der anvendes en fejlstrømsafbryder (RCD). Brug af en fejlstrømsafbryder reducerer risikoen for elektrisk stød.
3. PERSONSIKKERHED
a) Vær opmærksom, overvej di- ne handlinger, og brug din sun- de fornuft, når du betjener et el- værktøj. Anvend ikke elværktø- jet, hvis du er træt eller påvirket af stoffer, alkohol eller medika- menter. Et øjebliks uopmærksom- hed under brugen af elværktøjet kan medføre alvorlige personska- der.
b) Anvend personlige værnemidler. Bær altid øjenværn. Beskyttelsesudstyr som f.eks. en støvmaske, skridsikre sko, beskyttelses-

hjelm eller høreværn, der anvendes ved behov, reducerer personskader.

c) Undgå utilsigtet start. Sørg for, at kontakten står i off-stilling, inden du forbinder værktøjet til strømkilden og/eller batteripakken eller tager det op eller bærer det. Hvis man bærer elværktøjet med fingeren på kontakten eller sætter strøm til et elværktøj med tændt kontakt, er der risiko for ulykker.
d) En eventuel indstillingsnøgle eller skruenøgle skal fjernes, inden der tændes for elværktøjet. En skruenøgle eller en nøgle, der er fastgjort på en roterende del af elværktøjet, kan medføre personskade.
e) Ræk ikke for højt op med værktøjet. Sørg altid for godt fodfæste og god balance. Så har du bedre kontrol over elværktøjet i uventede situationer.
f) Sørg for passende beklædning. Bær ikke løstsiddende tøj eller smykker. Hold hår og tøj på afstand af bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan sætte sig fast i bevægelige dele.
g) Hvis der er installeret anordninger til tilslutning af støvudsugnings- og opsamlingsanlæg, skal det sikres, at disse er tilsluttet og anvendes korrekt. Brug af støvopsamling kan reducere støvrelaterede farer.
h) Fortrolighed, du opnår ved hyppig brug af værktøjet, må ikke få dig til at se stort på og ignorere sikkerhedsprincipperne for værktøjet. En uforsigtig handling kan forårsage alvorlig skade i løbet af en brøkdel af et sekund.

1. BRUG OG PLEJE AF ELVÆRK-T∅JET

a) Pres ikke elværktøjet. Benyt det rigtige elværktøj til det pågældende anvendelsesformål. Med det rigtige elværktøj udføres arbejdet bedre og mere sikkert med den hastighed, som værktøjet er konstrueret til.
b) Anvend ikke elværktøjet, hvis kontakten ikke tænder og slukker for det. Et elværktøj, der ikke kan styres med kontakten, er farligt og skal repareres.
c) Adskil stikket fra strømkilden og/eller fjern batteripakken fra elværktøjet (hvis den kan tages af), før du foretager indstillinger, skifter tilbehør eller opbevarer elværktøjet. Sådanne forebyggen-de sikkerhedsforanstaltninger re-ducerer risikoen for, at elværktøjet starter ved et uheld.
d) Opbevar det ubenyttede elværktøj uden for børns rækkevidde, og lad ikke personer, der ikke er fortrolige med elværktøjet eller denne vejledning, betjene elværktøjet. Elværktøjer er farlige, hvis de anvendes af uerfarne brugere.
e) Vedligehold elværktøj og tilbehør. Kontrollér, om bevægelige dele er fejljusteret eller binder, om dele er gået i stykker, eller om andre forhold kan påvirke elværktøjets funktion. Hvis elværktøjet er beskadiget, skal det repareres inden brug Mange ulykker skyldes dårligt vedligeholdte elværktøjer.
f) Hold skæreværktøjer skarpe og rene. Godt vedligeholdte skære-værktøjer med skarpe skærekanter har mindre tendens til at binde og er nemmere at kontrollere.

g) Anvend elværktøjet, tilbehøret og værktøjsbits etc. i overensstemmelse med denne vejledning, idet du tager hensyn til arbejdsforholdene og det pågældende arbejde, der skal udføres. Hvis elværktøjet anvendes til andre end de tilsigtede formål, kan der opstå farlige situationer.

h) Hold håndtag og gribeflader tørre, rene og fri for olie og smørefedt. Glatte håndtag og gribeflader forhindrer sikker håndtering af og kontrol over værktøjet i uventede situationer.

5. VEDLIGEHOLDELSE

a) Få dit elværktøj vedligeholdt af kvalificerede reparatører, der udelukkende anvender identiske reservedele. Derved opretholdes sikkerheden for elværktøjet.

Sikkerhedsanvisninger til save, der bevæges frem og tilbage

- Hold elværktøjet i de isolerede gribeflader, når du udfører arbejde, hvor skæretilbehøret kan ramme skjulte ledninger or its own cord. Kontakt med en spændingsførende ledning kan også sætte apparatets metaldele under spænding og eventuelt medføre elektrisk stød.

- Fastgør og sikr arbejdsemnet ved hjælp af tvinger eller på anden vis på et stabilt underlag. Hvis du kun holder arbejdsemnet med den ene hånd eller ind mod kroppen, er det ikke stabilt, og du kan miste kontrollen over det.

- Hvis dette produkts tilslutningsledning beskadiges, skal den udskiftes af producenten eller dennes repræsentant, for at undgå sikker-

hedsrisici. Kontakt vores service-center.

- Anvend udelukkende tilbehør, der er anbefalet af PARKSIDE. Uegnet tilbehør kan forårsage elektrisk stød eller brand.

Yderligere sikkerhedsanvisninger til save, der bevæges frem og tilbage

- Hold hænderne væk fra saveområdet. Grib ikke ned under arbejdsemnet. Ved kontakt med savklingen er der risiko for kvæstelser.

- Før kun elværktøjet mod arbejdsemnet i tændt tilstand. Der er risiko for tilbageslag, hvis indsatsværktøjet sætter sig fast i arbejdsemnet.

- Sørg for, at fodpladen er anbragt sikkert, når der saves. En savklinge, der sidder skævt, kan knække eller slå tilbage.

- Sluk for elværktøjet efter afsluttet arbejde, og træk først savklingen ud af snittet, når den står stille. På denne måde forhindrer du tilbageslag og kan lægge elværktøjet sikkert til side.

- Anvend kun ubeskadigede savklinger i perfekt stand. Bøjede eller uskarpe savklinger kan knække og påvirke savsnittet negativt eller forårsage tilbageslag.

- Brems ikke savklingen efter slukning ved at presse mod den på siden. Savklingen kan blive beskadiget, knække eller medføre tilbageslag.

- Berør ikke andre genstande eller jorden med den kørende sav. Der er risiko for tilbageslag.

- Hold godt fast i elværktøjet med begge hænder under arbejdet, og sørg for at stå stabilt. Med begge hænder føres elværktøjet mere sikkert.

• Sluk straks for apparatet, hvis savklingen sætter sig fast. Udvid savsnittet og træk forsigtigt savklingen ud. Dette kan medføre tab af kontrol over elværktøjet.
• Brug egnede detektorer til at finde ud af, om der er skjulte for-syningsledninger, eller kontakt det lokale forsyningsselskab for at få hjælp. Kontakt med elektri-ske ledninger kan forårsage brand og elektrisk stød. Beskadigelse af gasledninger kan føre til eksplos-sion. Brud på vandrør medfører materielle skader.
• Vent altid, indtil elværktøjet er gået helt i stå, før du lægger det ned. Anvendelsesværktøjet kan sætte sig fast og medføre, at du mister kontrollen over elværktøjet.

Restrisici

Selvom dette apparat betjenes i overensstemmelse med forskrifterne, vil der være en række restrisici. Følgen-de farer kan forekomme i forbindelse med dette apparats konstruktion og udførelse:

• Høreskader, hvis der ikke bæres egnet høreværn.
• Sundhedsskader, som sker pga. hånd-arm-vibrationer, hvis appara-tet bruges over en længere periode eller ikke føres eller vedligeholdes korrekt.
• Snitsår

⚠ ADVARSEL! Fare på grund af det elektromagnetiske felt, som genereres, när produktet er i drift. Feltet kan i visse situationer påvirke aktive eller passive medicinske implantater.

For at reducere faren for alvorlige eller livsfarlige kvæstelser anbefaler vi, at personer med medicinske implantater konsulterer deres læge, før de anvender produktet.

Forberedelse

⚠ ADVARSEL! Risiko for kvæstelser på grund af utilsigtet start af apparatet. Sæt først stikket i stikkontakten, när produktet er klargjort fuldstændigt til arbejdet.

Betjeningselementer

Gør dig fortrolig med betjeningselementerne, inden du bruger apparatet.

• De to tænd-/sluk-knapper fungerer uafhængigt af hinanden.
  • Tænd: To hurtige tryk (<0,5 s)
• Sluk: Trykkes under brugen.

- Drejehjul (4)

- Kontakt (støvblæsefunktion) (11)

Blæserfunktion til spånfri snitlinje; retning set bagfra

deaktivere aktivere

Montering og afmontering af glidesko

Ved arbejde på ridsefølsomme arbejdsemneoverflader anbefales det at arbejde med glidesko (9).

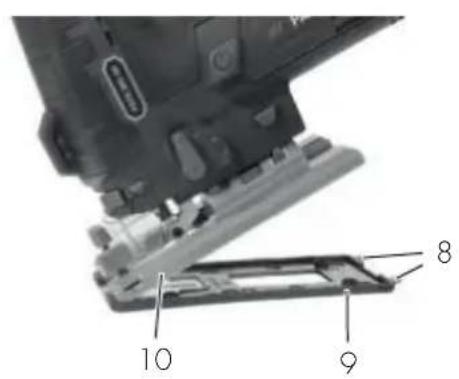

Montér glidesko (Fig. A)

1. Anbring glideskoen (9) forrest på fodpladen (10).
2. Tryk låsetapperne (8) på den bageste del af glideskoen over fodpladen (10).

Afmontér glidesko (Fig. A)

1. Tryk glideskoen (9) på låsetapperne (8) af fodpladen (10).
2. Træk glideskoen (9) af fodpladen (10) fra forsiden.

Montering og afmontering af savklinge

⚠ FORSIGTIG! Der er fare for kvæstelser, när savklingen berøres. Bær beskyttelseshandsker, när savklingen håndteres.

Betingelser

• Savklingen har en T-skaft-holder (enknastskaft) ligesom de medfølgende savklinger (15/16).
• Savklingen egner sig til det pågældende materiale.Apparatet leveres med en grovtandet savklinge til træ og et fintandet savblad til metal og plast.
• Sørg for, at centrerpatronen er fri for splinter eller andre materialerester.

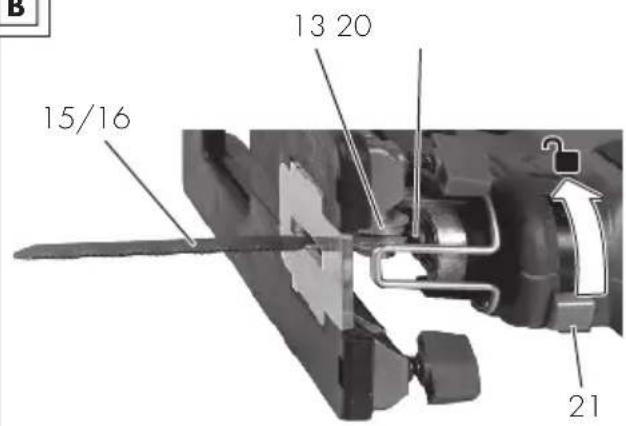

Montering af savklingen (Fig. B)

1. Drej oplåsningsmekanismen af centrerpatronen (21) så langt som muligt. Hold oplåsningsmekanismen fast i denne position.
2. Indsæt savklingen (15/16) i cen- trerpatronen (18). Vær ved isætning af savklingen opmærksom på, at savklingeryggen ligger i styrerul- lens (13) rille.
3. Slip oplåsningsmekanismen af centrerpatronen (21).
4. Sørg for, at savklingen (15/16) er fastgjort korrekt, og at tænderne peger i skæreretningen.

Afmontering af savklingen (Fig. B)

Hold apparatet således, at ingen personer i nærheden kan komme til ska-de af den udstødte savklinge.

1. Hold (15/16) savklingen fast.

2. Drej oplåsningsmekanismen af centrerpatronen (21) så langt som muligt.
   Savklingen (15/16) bliver udstødt.
   Hvis savklingen ikke bliver udstødt: Hold oplåsningsmekanismen af borepatronen, og træk savklingen ud af centrerpatronen.

3. Slip oplåsningsmekanismen af centrerpatronen (21).

Brugen af parallelanslag

Parallelanslaget kan monteres på begge sider af apparatet.

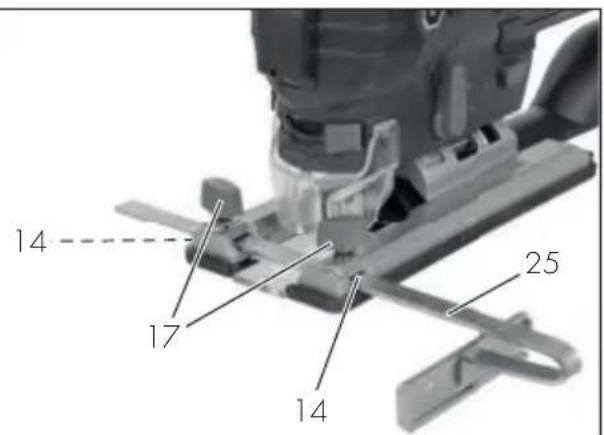

Montering af parallelanslag (Fig. C)

1. Løsn evt. låseskruerne (17).
2. Skyd parallelanslaget (25) ind i op- tagelserne (14).
3. Stram låseskruerne (17) igen.

Afmontering af parallelanslag (Fig. C)

1. Løsn låseskruerne (17).
2. Træk parallelanslaget (25) ud af optagelserne (14).

Indstilling af parallelanslag (Fig. C)

1. Løsn låseskruerne (17).
2. Indstil skalaen af parallelanslaget (25) på en sådan måde, at du kan aflæse den ønskede skærebredde på markeringen ved optagelsen (14).
3. Stram låseskruerne (17) igen.
4. Foretag et testsnit, kontrollér skærebredden og korrigér i givet fald positionen af parallelanslaget (25).

Geringssnit

Bemærk

• Følgende skærevinkler kan indstilles:

$$ - 4 5 ^ {\circ}; - 2 2, 5 ^ {\circ}; 0 ^ {\circ}; 2 2, 5 ^ {\circ}; 4 5 ^ {\circ} $$

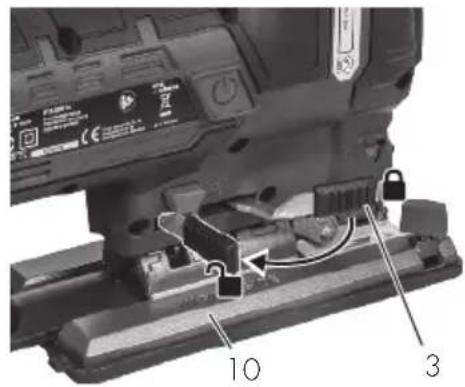

Fremgangsmåde (Fig. D)

Kontrollér at alle bevægelige dele står fuldstændigt stille.

1. Fjern anti-splintsystemet (24).
2. Fjern beskyttelsesskærmen (19).
3. Åbn håndtaget (3).
4. Skub fodpladen (10) en smule fremad.
5. Indstil fodpladen (10) til den ønskede position.
6. Tryk fodpladen (10) bagud i en af låsepositionerne.
7. Lås håndtaget (3) for at fiksere positionen.

- Beskyttelsesskærmen (19) er monteret.

Tilslutning af ekstern støvudsugning

1. Deaktivér støvblæsefunktionen (11).
2. Skub sugestudsen (7) ind i skinnen mellem apparat og fodplade (10) til anslag.
3. Slut en egnet støvudsugning (ikke inkluderet i leveringen) til sugestudsen (7).
4. Hvis den eksterne støvudsugning ikke passer, kan du anvende reduktionsstykket (6).

Aftagning af ekstern støvudsugning

1. Løsn støvudsugningen fra sugestudsen (7) eller reduktionsstykket (6).
2. Fjern reduktionsstykket (6).
3. Fjern sugestudsen (7):

- Tryk i udsparingen i fodpladen (10) mod sugestudsen.

- Træk sugestudsen bagud.

Montering og afmontering af beskyttelsesskærmen

Montering af beskyttelsesskærmen

1. Tryk de to holdere til beskyttelsesskærmen (19) ind i udsparingerne på apparathuset. Beskyttelsesskærmen går i ind-greb.

Du kan klappe den monterede beskyttelsesskærm 65° op.

Afmontering af beskyttelsesskær- men

1. Tryk de to holdere til beskyttelses- skærmen (19) let fra hinanden.
2. Træk beskyttelsesskærmen af forfra.

Montering og afmontering af anti-splintsystem

Montering af anti-splintsystem

1. Tryk anti-splintsystemet (24) ind i udsparingen i glideskoen (23).

Afmontering af anti-splintsystem

1. Tryk anti-splintsystemet (24) ud af udsparingen i glideskoen (23).

Drift

Anvisninger for savning

Valg af slagtal

Det ønskede slagtal kan indstilles i trin ved hjælp af drejehjulet (4). Begynd med et lavt slagtal. Følgende tommelfingerregel er gældende:

Materiale Slagtal

hård lav

blød høj

Valg af pendulbevægelse

Jo større pendulbevægelsen er, desto hurtigere skrider arbejdet frem.

Den optimale pendulbevægelse kan udregnes ved et praktisk forsøg, og her gælder følgende anbefalinger:

• Til tynde materialer, hårde materialer (f.eks. metal) eller til kurvesnit: Trin 0
• Der opnås fine og glatte skærekanter med lille eller slet ingen pendulbevægelse: Trin 0 eller 1.
• Bløde materialer (træ, plast etc.): Trin 2 eller 3

Dyksave

Betingelser

• Bløde materialer som træ, porebeton, gipskarton etc.
• Geringsvinkel: 0^
  • Maksimalt slagtal valgt (trin 6)
• kort savklinge monteret

Fremgangsmåde (Fig. F)

1. Anbring apparatet med fodpladens (10) forkant på arbejdsemnet. Sav-klingen (16) har ikke berøring med arbejdsemnet.
2. Tænd apparatet. Vent, indtil det maksimale slagtal er nået.
3. Tryk savklingen (16) mod arbejdsemnet, indtil fodpladen (10) hviler på arbejdsemnet.
4. Sav videre langs snitlinjen.

Generelle bemærkninger

Anvend følgende rækkefølge for at arbejde sikkert med stiksaven og opnå et godt arbejdsresultat:

1. Fastspænd arbejdsemnet. Anvend en spændeanordning til små arbejdsemner.
2. Tegn en linje, der viser retningen, som savklingen skal føres i.
3. Hold apparatet godt fast i håndtaget.
4. Indstil slagtallet.
5. Indstil geringsvinklen.
6. Indstil slagets størrelse.

7. Tænd apparatet.

8. Vent, til apparatet har näet sit maksimale slagtal.

9. Anbring fodpladen på arbejdsemnet.
10. Bevæg langsomt apparatet langs den påtegnede linje, og pres samtidig fodpladen fast nedad mod arbejdsemnet.
11. Udøv ikke for stort tryk i skæreretningen. Lad apparatet udføre arbejdet.
12. Sluk produktet og vent, til det er kommet helt til stilstand, før du lægger det til side.

Tænd og sluk

Bemærk

- LED-arbejdslyset (20) lyser permanent, så længe stikket forbliver i stikkontakten. Træk stikket ud af stikkontakten, for at slukke for LED-arbejdslyset.

Tænd

1. Sæt tilslutningsstikket i stikkontakten.
   LED-arbejdslyset (20) lyser.
2. Indstil slagtallet med drejehjulet (4).
3. Tryk to gange kort (<0,5 s) på en tænd-/sluk-knap (1).
4. Vent, til apparatet har näet sit maksimale slagtal.

Sluk

1. Tryk på en tænd-/sluk-knap (1).
2. Træk først savklingen ud af snittet, när den står stille.
3. Hvis du lader apparatet være uden opsyn eller er færdig med at arbejde, skal du tage apparatets strømstik ud af stikkontakten.

Transport

Bemærk

- Sluk for apparatet.

• Kontrollér, at alle bevægelige dele står fuldstændigt stille.
• Træk stikket ud.
• Fjern indsatsværktøjet.
• Bær altid produktet i håndtaget (2).

▲ ADVARSEL! Elektrisk stød! Risiko for kvæstelser på grund af utilsigtet start af apparatet. Beskyt dig selv ved vedligeholdelses- og rengøringsarbejder. Sluk for apparatet og træk tilslutningsstikket ud af stikkontakten.

Vedligeholdelses- og servicearbejde, som ikke er beskrevet i denne betjeningsvejledning, skal udføres af vores servicecenter. Anvend kun originale reservedele.

Rengøring

⚠ ADVARSEL! Elektrisk stød! Sprøjt aldrig vand på apparatet.

BEMAERK! Fare for skader. Kemiske substanser kan angribe apparatets plastdele. Brug ikke rengørings- eller opløsningsmiddel.

- Hold luftgæller, motorhuset og greb på apparatet rene. Brug en fugtig klud eller en børste hertil.

Vedligeholdelse

Produktet er vedligeholdelsesfrit.

Opbevaring

• rent
  • tørt
• støvbeskyttet
• uden for børns rækkevidde

Fejlsøgning

Den følgende tabel hjælper dig ved fejlsøgning af småfejl:

Problem Mulig årsag Fejlafhjælpning
Apparat starter ikke	Der er ingen strøm Kontroll	lér stikkontakt,nettilslutningsledning, stik og sikring, og få dem re-pareret af en autoriseret elektriker ved behov.
	Tænd-/sluk-knap (1) de-fekt	Kontakt vores servicecen-ter.
	Motoren er defekt Kontakt	vores servicecen-ter.
Apparatet arbejder med afbrydelser	Intern løs forbindelse Kont	akt vores servicecen-ter.
	Tænd-/sluk-knap (1) de-fekt	Kontakt vores servicecen-ter.
Lav saveeffekt	Savklingen (15/16) er ueg-net til arbejdsemnet, der skal bearbejdes	Isæt en egnet savklinge (15/16)
	Savklingen (15/16) er sløvt	Isæt en ny savklinge (15/16)
	Forkert savehastighed Tilp	as savehastigheden
Savklingen bliver hurtigt sløv	Savklingen (15/16) er ueg-net til arbejdsemnet, der skal bearbejdes	Isæt en egnet savklinge (15/16)
	Der anvendes for højt tryk	Reducér trykket
	Savehastigheden er for høj	Reducér savehastigheden

Bortskaffelse/miljøbe- skyttelse

Apparatet, tilbehøret og emballagen skal afleveres til miljøvenlig genanvendelse.

Elektriske apparater må ikke bortskaffes som husholdningsaffald.

Symbolet med den overstregede affaldsspand på hjul betyder, at dette produkt ikke må bortskaffes som usorteret husholdningsaffald ved ud-løbet af dets levetid.

Direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr:

Forbrugere er juridisk forpligtet til at sende elektriske og elektroniske enheder til miljøvenlig genanvendelse ved slutningen af produkternes levetid. På denne måde garanteres en miljø- og ressourcebesparende genanvendelse.

Afhængigt af hvordan det implementeres i national lovgivning, har du følgende muligheder:

• at give det tilbage til salgsstedet,
- at aflevere det til et officielt ind-samlingssted,

- at sende det tilbage til producenten/distributøren.

Tilbehørsdele og hjælpemidler uden elektriske bestanddele, der følger med det udtjente udstyr, er ikke omfattet heraf.

Service

Garanti

Kære kunde,

på dette produkt får du 3 års garanti fra købsdatoen. I tilfælde af mangler ved produktet har du lovmæssige rettigheder over for sælgeren af produktet. Disse lovmæssige rettigheder bliver ikke indskrænket af garantien, som uddybes efterfølgende.

Garantibetingelser

Garantifristen begynder med købsda- toen. Opbevar den originale kassebon omhyggeligt. Dette bilag bruges til at dokumentere købet. Hvis der inden for tre år fra købsdato af dette pro- dukt opstår materiale- eller fabrika- tionsfejl, bliver produktet - efter vores valg - repareret omkostningsfrit eller erstattet. Denne garantiydelse forud- sætter, at det defekte apparat samt købsbeviset (kassebon) forlægges in-

den for fristen på tre år, og at det kort beskrives, hvori manglen består, og hvornår den er opstået.

Hvis fejlen dækkes af vores garanti, modtager du et repareret eller et nyt produkt. Reparationen eller et nyt produkt er ikke begyndelsen på en ny garantiperiode.

Garantiperiode og lovmæssige reklamationer

Garantiperioden bliver ikke forlænget pga. garantiydelser. Dette gælder også for skiftede eller reparerede dele. Eventuelle skader og mangler, som allerede eksisterer ved købet, skal meddeles til producenten straks efter udpakningen. Reparationer, der foretages, efter at garantiperioden er udløbet, laves mod betaling.

Garantidækning

Dette apparat blev produceret efter strenge kvalitetskrav og nøje kontrolleret før udleveringen.

Garantiydelser gælder for materia- le- og fabrikationsfejl. Denne garan- ti dækker ikke dele af produktet, der er udsat for normal slitage og derfor kan betragtes som sliddele eller for beskadigelse af skrøbelige dele.

Denne garanti bortfalder, hvis produktet er beskadiget, ikke blev anvendt korrekt eller ikke blev vedligeholdt.

For at sikre en korrekt brug af produktet skal alle anvisninger i betjeningsvejledning nøje overholdes. Anvendelser og handlinger, der frarådes i betjeningsvejledningen eller som der advares imod, skal ubetinget undgås.

Produktet er udelukkende beregnet til den private og ikke til den erhvervs-mæssige brug. Ved misbrug og uhensigtsmæssig brug, anvendelse af vold og ved indgreb, som ikke er foretaget af vores autoriserede serviceafdeling, udløber garantien.

Bearbejdning af reklamationer

For at sikre en hurtig behandling af din anmodning skal du følge følgende instruktioner:

• Hav kassebonen og varenummeret (f.eks. IAN 471946_2407) parat som købsbevis ved alle forespørgsler.
• Varenummeret kan aflæses på typeskiltet på produktet, en indgravering på produktet, omslaget af din vejledning (nederst til venstre) eller på klistermærket på bagsiden eller bunden af produktet.
• Kontakt først nedenstående service-center via telefoneller brug vores kontaktformular, som du finder på parkside-diy.com under kategorien Service, hvis der er funktionsfejl eller andre mangler.
• Et defekt produkt kan sammen med købsbeviset og beskrivelsen af fejlen, og hvornår den er opstået, efter samråd med vores service-center sendes omkostningsfrit til den adresse, som du får oplyst. For at undgå problemer med modtagelsen og yderligere omkostninger er det vigtigt, at du kun bruger den adresse, som du har fået oplyst. Sørg for, at forsendelsen er betalt, ikke er for omfangsrig og ikke sker per ekspres eller andre særlige former for forsendelse. Send apparatet inkl. alt tilbehør, som fulgte med ved købet, og sørg for tilstrækkelig og sikker transportemballage.

Reparationsservice

Kontakt vores service-center i tilfælde af reparationer, som ikke er omfattet af garantien. Service-centeret giver dig gerne et tilbud.

- Vi kan kun bearbejde apparater, hvor forsendelsen er betalt, og som er pakket forsvarligt.

Bemærk: Send dit apparat rengjort og med en beskrivelse af defekten til den nævnte adresse af vores service-center.

• Vi tager ikke imod apparater, uden at forsendelsen er betalt, eller som er sendt som volumenpakker, ekspres-pakker eller andre særlige leveringer.
• Vi bortskaffer dine indsendte, defekte apparater gratis.

Service-Center

Service Danmark

Tel.: [phone]

Kontaktformular på

parkside-diy.com

IAN 471946_2407

Importør

Bemærk at den følgende adresse ikke er en serviceadresse. Kontakt først ovennævnte service-center.

Reservedele og tilbehør kan fås på www.grizzlytools.shop. Hvis der opstår problemer i forbindelse med bestillingen, bedes du kontakte vores online-shop. Hvis du har yderligere spørgsmål, bedes du kontakte: Service-Center, s. 185

Pos.nr.	s. 1911	Betegnelse Best.nr.
3, 9, 10, 17	31–34,39–44	Greb, Glidesko, Fodplade, 2×Lå-seskrue	91120014
6, 7	49, 50 Sugestuds, Reduktionsstykke 91105647
15	30 Savklinge til metal 13800403
16	30 Savklinge til træ 13800407
19	21 Beskyttelsesskærm 91120013
24	36 Anti-splintsystem 91110293
25	35 Parallelanslag 91120015

^1 Eksploderet tegning

Oversættelse af den originale EU-overensstemmels-eserklæringen

Genstanden for erklæringen, som beskrevet ovenfor, er i overensstemmelse med Europa-Parlamentets og Rådets direktiv 2011/65/EU af 8. juni 2011 om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr.

For at sikre overensstemmelse er følgende harmoniserede standarder og nationale standarder og forskrifter blevet anvendt:

EN 62841-1:2015/A11:2022 • EN 62841-2-11:2016/A1:2020 EN IEC 63000:2018 • EN IEC 55014-1:2021 • EN IEC 55014-2:2021 EN IEC 61000-3-2:2019/A1:2021 • EN 61000-3-3:2013/A2:2021 • EN 62471:2008

Denne overensstemmelseserklæring udstedes på fabrikantens ansvar:

Christian Frank Repræsentant for dokumentation

A

8 9 10

B

13 20 15/16 21

C

14 17 14 25

D
