BRUGSANVISNING IS945.1 i.safe Mobile

Denne betjeningsvejledning er en del af enheden IS-DS940.1. Betjeningsvejledningen indeholder vigtige oplysninger om sikker brug af enheden.

» Før du bruger enheden, skal du læse betjeningsvejledningen omhyggeligt og være særlig opmærksom på afsnittet „EX-RELEVANTE SIKKERHEDSBESTEMMELSER“ og de markerede advarsler med adverselssymbolet. Hvis du ikke følger denne vejledning eller ikke forstår dem, kan det medføre dødsfald, alvorlige kvæstelser og beskadigelse af enheden.
» Sørg for, at du har adgang til denne betjeningsvejledning, når du har brug for den. Du kan finde den aktuelle betjeningsvejledning på www.isafe-mobile.com/en/support/downloads
» Følg alle instruktioner på enheden og på emballagen.
»Overhold lokale sikkerhedsregler.
» Anvend udelukkende enheden i områder med eksplosionsfare, zone 1/21 og 2/22, eller uden for områder med eksplosionsfare.
» Der må udelukkende sluttes enheder godkendt af i.safe MOBILE GmbH til IS-DS940.1.
» Undlad at ændre enheden strukturelt.
» Undlad at åbne enheden eller selv udføre reparationer.

EX-RELEVANTE SIKKERHEDSBESTEMMELSER

Brug af enheden forudsætter, at brugeren overholder de normale sikkerhedsbestemmelser og læser brugsanvisningen, sikkerhedsoplysningerne og certifikatet for at forhindre forkert betjening af enheden.

Følgende sikkerhedsforskrifter skal ved indsats i potentielt eksplosive områder også overholdes:

INSTALLATION

» Dockingstationen IS-DS940.1 skal installeres i henhold til EN IEC 60079-14. Der skal tages højde for entitetsparametrene i dokumentet 1065AD05.
» Læs og forstå dokumentet 1065AD05 Entitetsparameter for dockingstation.
» Brug en certificeret kabeltylle M16 på Docking Junction Box, der er egnet til formålet.
» Sørg for, at alle afdækningsskruer på Docking Junction Box sidder stramt. Der må ikke være et stort mellemrum mellem afdækningen og huset.
» Beskyt dockingstationen IS-DS940.1 mod permanente miljøpåvirkninger, som f.eks. direkte sollys, regn eller saltvand.

AFDÆKNING TIL 12-BENS DOCKING-GRÅENSEFLADE

» 12-bens docking-grænsefladen skal beskyttes af den medfølgende afdækning i områder med eksplosionsfare, når grænsefladen ikke er i brug.
» Afdækningen bør først aftages umiddelbart før din tablet sættes i dockingstationen.
» 12-bens docking-grænsefladen skal kontrolleres for støvansamlinger og om nødvendigt rengøres.

IP-BESKYTTELSE

» For at sikre IP-beskyttelsen, skal det tilsikres, at alle enhedens pakninger er tilstede i god orden.

OPLADNING

» Det er tilladt at slutte IS940.x og IS945.x eller enheder godkendt af i.safe MOBILE GmbH i områder med eksplosionsfare til 12-bens docking-grænsefladen til brug for opladning og dataforbindelse.
» Enheden må kun lades op ved omgivelsestemperaturer mellem 0 °C og +45 °C (+32 °F og +113 °F).

PÅVIRKNINGER

» Enheden må ikke udsættes for kraftige syrer eller baser.
» Enheden skal være beskyttet mod stærk UV-stråling og statisk ladede processer.

BRUGSBETINGELSER

» Det tilladte temperaturområde for omgivelserne er -20 °C og +55 °C (-4 °F og +131 °F).
» Enheden må kun anvendes i zone 1, 2, 21 eller 22.

FEJL OG IKKE-TILLADTE BELASTNINGER

Så snart der er frygt for, at sikkerheden ved enheden er blevet forringet, skal enheden tages ud af drift og straks fjernes fra eksplosionsfarlige områder. En utilsigtet genstart skal forhindres.

Sikkerheden ved enheden kunne blive forringet, hvis f.eks.:

» Der optræder fejlfunktioner.
» Der er tydelige skader på enhedens hus.
» Enheden har været udsat for alt for store belastninger.
» Enheden er blevet opbevaret usagkyndigt.
» Påskrifter på enheden ikke længere er læselige.

Vi anbefaler, at en enhed, der opviser fejl, eller formodes at være behæftet med fejl, sendes tilbage til en kontrol hos i.safe MOBILE GmbH.

TILSIGTET BRUG

IS-DS940.1 er en dockingstation til dataoverførsel og opladning af MOBILE IS940.x/IS945.x.

Den er egnet til brug i områder med eksplosionsfare, zone 1/21 og 2/22, i henhold til bl.a. direktiverne 2014/34/EU, 1999/92/EF og IECEx-systemet.

Anvend udelukkende enheden som beskrevet i denne betjeningsvejledning. Enhver anden brug anses som forkert brug og kan medføre dødsfald, alvorlige kvæstelser og beskadigelse af enheden.

Producenten i.safe MOBILE GmbH påtager sig intet ansvar for skader forårsaget af forkert anvendelse. Garantien er ugyldig i tilfælde af forkert anvendelse.

INSTALLATIONSPERSONALE

Kun autoriserede og kvalificerede personer må installere elektriske komponenter i områder med eksplosionsfare, og de skal have læst og forstået betjeningsvejledningen og kunne samle, adskille og installere enheden.

BRUGER

Kun uddannede brugere, der er kvalificeret til brug af Ex-enheder i områder med eksplosionsfare, og som har læst og forstået denne betjeningsvejledning, må anvende enheden.

GARANTI

Du kan finde garantibestemmelserne på www.isafe-mobile.com/en/support/service

EU-OVERENSSTEMMELSESERKLÆRING

Du kan finde EU-overensstemmelseserklæringen på www.isafe-mobile.com/en/support/downloads

TIDLIGERE MÆRKNINGER

> ATEX:

II 2G Ex ib IIC T4 Gb
II 2D Ex ib IIIC T135°C Db

EU-typeafprøvningsattesten:

EPS 24 ATEX 1 010 X

CE-mærkning: 2004

>IECEx:

Ex ib IIC T4 Gb

Ex ib IIIC T135°C Db

IECEx certifikat: IECEx EPS 24.0001X

>Temperaturområde:

-20 °C ≤ Ta ≤ +55 °C (EN/IEC 60079-0)
-10 °C ... +55 °C (EN/IEC 62368-1)

>Procuent:

i.safe MOBILE GmbH

i_Park Tauberfranken 10

97922 Lauda-Koenigshofen

Tyskland

LEVERANCENS OMFANG

Din pakke med enheden indeholder følgende:

1 x IS-DS940.1
1 x Sikkerhedsinstruktioner
2 x Tast
1 x Kabeltylle M16
1 x PCB-stik

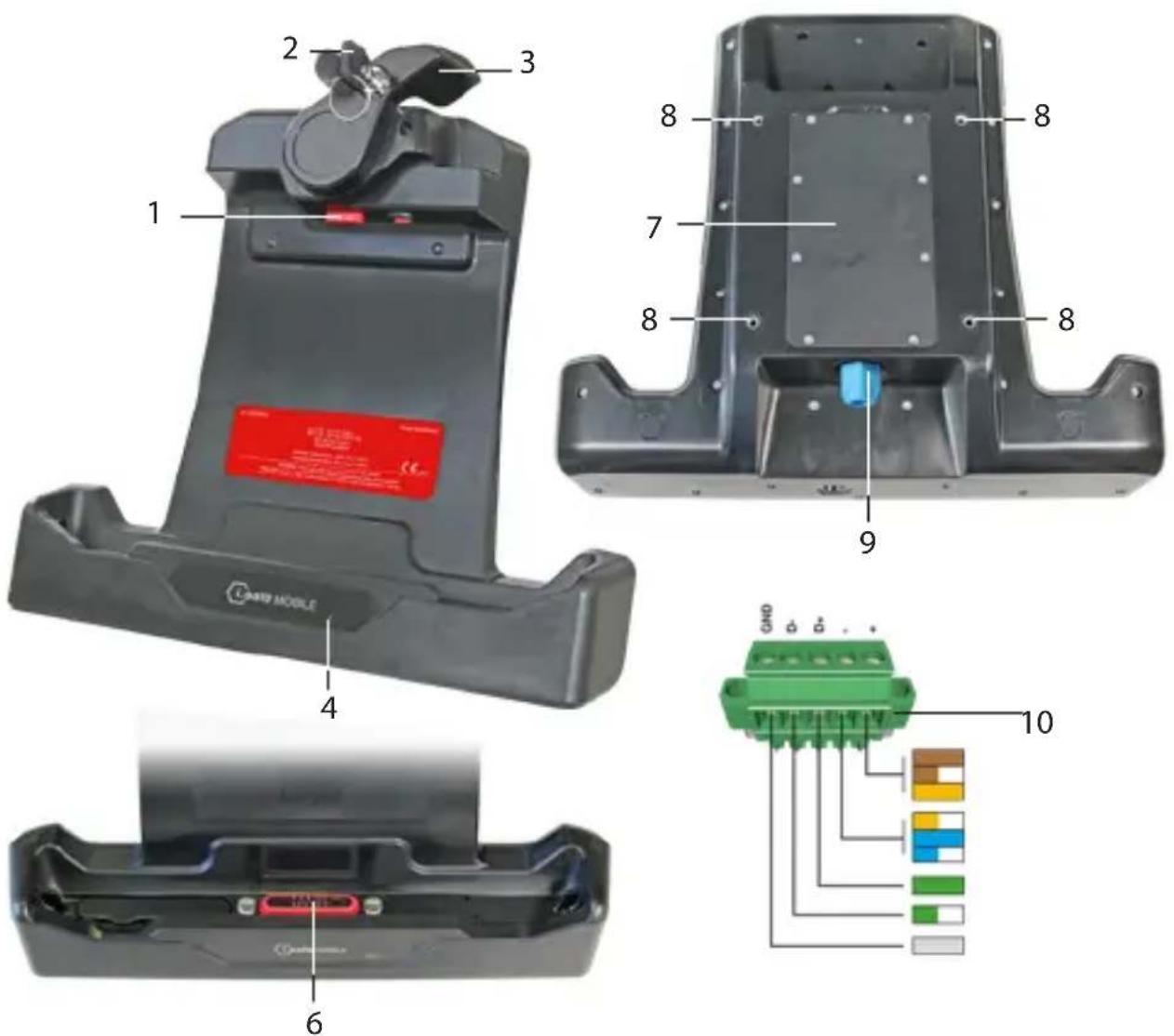

ENHEDSOVERSIGT

1 2 3 8 7 8 8 9 4 6 10 GND

1) LÅS
2) TAST
3) LÅSEGREB
4) STATUS-LED: Display ladestatus for IS940.x/IS945.x.
5) GRÅENSEFLADEAFDÆKNING
6 y12-BENSDOCKING-GRÅENSEFLADEN
7) BAGESTE AFDÆKNING
8) SKRUEFORBINDELSE TIL VESA STANDARD 100
9>KABELTYLLE M16
10>PCB-STIK

INSTALLATION

FARE

Forkert installation kan medføre dødsfald eller alvorlige kvæstelser!

»Enheden må udelukkende installeres, hvis du er autoriseret og kvalificeret til at installere elektriske komponenter i områder med eksplosionsfare.
»Enheden må kun installeres i henhold til EN IEC 60079-14.
»Overhold entitetsparametrene i dokument 1065AD05.

» Løsn skruerne på den bageste afdækning (7), og afmonter den.
» Før tilslutningskablet gennem kabeltyllen M16 (9), og skru den i gevindet.
» Tilslut forbindelseskablet til PCB-stikket (10).
» Tilslut PCB-stikket til IS-DS940.1 PCB.
» Sæt den bageste afdækning på, og spænd skruerne med håndkraft.
» Sørg for, at alle skruer på den bageste afdækning sidder stramt. Der må ikke være et stort mellemrum mellem afdækningen og huset.
» Kontrollér, at kabeltyllen M16 sidder korrekt.

MONTERING AF ENHEDEN TIL ET SKÆRMBESLAG

Du kan montere enheden på et skæmbeslag med Vesa-standard 100.

» Skru monteringsbeslaget i skruetilslutningen (8) på IS-DS940.1.

>OPLADNING/ DATAFORBINDELSE

FARE

Forkert brug kan medføre dødsfald eller alvorlige kvæstelser!

»Slut udelukkende IS940.x/IS945.x eller enheder godkendt af i.safe MOBILE GmbH i områder med eksplosionsfare til 12-bens docking-græn-sefladen på IS-DS940.1..
»Beskyt 12-bens docking-grænsefladen med den medfølgende afdækning i områder med eksplosionsfare, när grænsefladen ikke er i brug.
» Undlad at åbne grænsefladeafdækningen indtil umiddelbart før, IS940.x/IS945.x placeres i IS-DS940.1.
»Kontrollér 12-bens docking-grænsefladen for støvansamlinger, og rengør om nødvendigt.
»Oplad kun ved en omgivende temperatur på mellem 0 °C og +45 °C (+32 °F og +113 °F).

» Afmonter grænsefladeafdækningen (5) fra 12-bens docking-grænsefladen (6).
» Placer grænsefladeafdækningen i sin holder.
» Placer IS940.x/IS945.x i IS-DS940.1.
» Luk läsegrebet (3).
» Det er valgfrit at låse enheden med nøglen (2) og tage nøglen ud.

Status-LED'en på IS-DS940.1 tændes og lyser rødt. Når IS940.x/IS945.x er fuldt opladt, skifter status-LED'en på IS-DS940.1 fra rød til grøn.

MULIGE ENHEDSPROBLEMER

Du kan finde oplysninger om mulige enhedsproblemer, og hvordan du retter dem på www.isafe-mobile.com/en/support/service under menupunktet „FAQ“.

Hvis du har yderligere spørgsmål, bedes du kontakte i.safe MOBILE GmbH's reparationsservice på www.isafe-mobile.com/en/support/service

VEDLIGEHOLDELSE / REPARATION

Selve enheden har ingen dele, der skal vedligeholdes.

ADVARSEL

Forkert reparation udgør en risiko for eksplosion eller brand, som kan resultere i dødsfald eller alvorlige kvæstelser! Undlad at åbne enheden eller selv udføre reparationer.

Kontakt i.safe MOBILE GmbH's reparationsservice på

www.isafe-mobile.com/en/support/service hvis enheden ikke fungerer normalt,

hvis enheden skal repareres, eller der er behov for en erstatningsdel.

RETURFORSENDELSE

Kontakt i.safe MOBILE GmbH's reparationsservice på

Forkert rengøring kan beskadige enheden. Bemærk følgende ved rengøring:

» Kobl enheden fra stikkontakten, før den rengøres.
» Fjern IS940.x/IS945.x fra IS-DS940.1.
» Undlad at bruge kemikalier til rengøring.
» Rengør enheden med en blød, fugtig antistatisk klud.

OPBEVARING

BEMÄRK

Forkert opbevaring kan beskadige enheden. Opbevar enheden ved en fugtighedsgrad på 10 % til 60 % ved følgende omgivelsestemperaturer:

Forkert bortskaffelse af elektroniske produkter, batterier og emballagemateriale udgør en miljørisiko. Bemærk følgende ved bortskaffelse:

» UNDLAD at kassere batterier sammen med husholdningsaffald.
» Bortskaf altid elektroniske produkter, batterier og emballagemateriale på de udpegede indsamlingssteder. På den måde forhindrer du ukontrolleret bortskaffelse og fremmer genbrug af materialer.

Du kan få yderligere oplysninger fra regionale renovationsselskaber, myndigheder eller hos en i.safe MOBILE GmbH Service Centre-repræsentant med ansvar for dit land eller din region på www.isafe-mobile.com/en/support/service

VAREMÆRKER

i.safe MOBILE GmbH og i.safe MOBILE GmbH-logoet er varemærker tilhørende i.safe MOBILE GmbH.

Alle andre varemærker og copyrights tilhører disses respektive ejere.

ESPAÑOL

»Løsne skruene i bakdekselet (7) og ta det av.
» Før tilkoblingskabelen gjennom kabelmuffen M16 (9), og skru den fast i skruegjengene.
»Koble tilkoblingskabelen til PCB-kontakten (10).
»Koble PCB-kontakten til IS-DS940.1 PCB.
» Fest bakdekselet og stram skruene for hånd.
» Forsikre deg om at alle skruer på bakdekselet er strammet. Det må ikke være en stor glipe mellom dekselet og huset.
» Kontroller at kabelmuffen M16 sitter godt.

MONTERE ENHETEN PÅ ET SKJERMFESTE

Enheten kan monteres på et skjermfeste med Vesa-standard 100.

» Skru fast monteringsbraketten på skruekoblingene (8) på IS-DS940.1.

LADING/DATATILKOBLING

FARE

Feil bruk kan føre til dødelige eller alvorlige personskader!

» Fjern grensesnittdekselet (5) fra det 12-polede dockinggrensesnittet (6).
» Plasser grensesnittdekselet i den tilhørende holderen.
» Plasser IS940.x/IS945.x i IS-DS940.1.
» Lukk läsespaken (3).
» Du kan velge å låse enheten med nøkkelen (2) og fjerne nøkkelen.

Status-LED-en på IS-DS940.1 slås på og lyser rødt. Når IS940.x/IS945.x er fulladet, veksler status-LED-en på IS-DS940.1 fra rød til grønn.

MULIGE PROBLEMER MED ENHETEN

Informasjon om mulige problemer med enheten og hvordan du utbedrer dem, finner du på www.isafe-mobile.com/en/support/service under menypunktet „FAQ“.

Hvis du har flere spørsmål ber vi deg kontakte i.safe MOBILEGmbHs reparasjonsservice på www.isafe-mobile.com/en/support/service

www.isafe-mobile.com/en/support/service hvis enheten ikke virker som den skal, hvis den må repareres eller hvis det trengs en byttedel.

RETURFORSENDELSE

Opptil én måned: -20^ til +45^ ( -4^ til +113^ )
Opptil tre måneder: -10^ til +35^ (+14°F til +95°F)
Over tre måneder: -10^ til +25^ (+14°F til +77°F)

RESIRKULERING

MERK
