MANUAL DE USUARIO IS945.1 i.safe Mobile
DOCKING STATION
FOR IS940.X/IS945.X
OPERATING MANUAL
i.safe
MOBILE
PROTEJA SU VIDA Y LEA EL MANUAL DE OPERACIÓN
Este Manual de operación forma parte del dispositivo IS-DS940.1. El Manual de operación proporciona información importante para un uso seguro del dispositivo.
» Antes de utilizar el dispositivo, lea este Manual de operación detenidamente y preste especial atención al apartado «NORMAS DE SEGURIDAD EN MATERIA DE PROTECCIÓN CONTRA EXPLOSIÓN» y a las advertencias resaltadas con el símbolo correspondiente. Si no sigue estas instrucciones o no las entiende, corre peligro de muerte, lesiones graves y daños en el dispositivo.
» Asegúrese de tener acceso a este Manual de operación siempre que lo necesite. Encontrará el Manual de operación actual en www.isafe-mobile.com/en/support/downloads
» Siga todas las instrucciones indicadas en el dispositivo y en el embalaje.
» Siga las normas de seguridad locales.
» Utilice el dispositivo solo en áreas afectadas por peligro de explosión de las zonas 1/21 y 2/22 o fuera de las áreas afectadas por peligro de explosión.
» Conecte a la IS-DS940.1 únicamente dispositivos aprobados por i.safe MOBILE GmbH.
» No modifique el dispositivo estructuralmente.
» No abra el dispositivo ni realice ninguna reparación usted mismo.
NORMAS DE SEGURIDAD EN MATERIA DE PROTECCIÓN CONTRA EXPLOSIÓN
El uso de este dispositivo implica que el usuario respete las normas convencionales de seguridad y lea y comprenda la guía, las instrucciones de seguridad y el certificado. Al utilizar el dispositivo en atmósferas potencialmente explosivas, deben observarse también las siguientes normas de seguridad:
INSTALACIÓN
» La estación de acoplamiento IS-DS940.1 debe instalarse conforme a la norma EN IEC 60079-14. Los parámetros de entidad del documento 1065AD05 deben tenerse en cuenta.
» Lea y comprenda el documento 1065AD05 Entity parameter Docking Station (Parámetros de entidad de estación de acoplamiento).
» Utilice un prensaestopa de cable M16 certificado en la caja de conexiones de acoplamiento que sea adecuado para sus fines.
» Asegúrese de que todos los tornillos de tapa de la caja de conexiones de acoplamiento estén apretados. No debe haber un espacio demasiado grande entre la tapa y la carcasa.
» Proteja la estación de acoplamiento IS-DS940.1 de influencias ambientales permanentes como la luz solar directa, la lluvia o el agua salada.
TAPA DE LA INTERFAZ DE ACOPLAMIENTO DE 12 PINES
» La interfaz de acoplamiento de 12 pines debe estar protegida mediante la tapa suministrada dentro de las áreas potencialmente explosivas cuando no esté en uso.
» La tapa solo debe abrirse justo antes de utilizar la tableta en la estación de acoplamiento.
» Se debe comprobar que no haya depósitos de polvo en la interfaz de acoplamiento de 12 pines y deberá limpiarse en caso necesario.
PROTECCIÓN IP
» Para garantizar la protección IP debe asegurarse de que todas las juntas del dispositivo estén dispuestas correctamente.
CARGA
» Está permitido conectar el IS940.x y IS945.x o dispositivos aprobados por i.safe MOBILE GmbH a la interfaz de acoplamiento de 12 pines dentro de áreas potencialmente explosivas para conexión de datos y carga.
» El dispositivo solo debe cargarse a temperaturas ambiente entre 0 °C y +45 °C (+32 °F y +113 °F).
INFLUENCIAS
» El dispositivo no debe exponerse a álcalis ni ácidos corrosivos.
» El dispositivo debe estar protegido contra la emisión excesiva de luz UV y procesos de carga electrostaticamente elevados.
CONDICIONES DE USO
» El rango de temperatura ambiente permitido es de -20 °C y +55 °C (-4 °F y +131 °F).
» El dispositivo solo puede utilizarse en zonas 1, 2, 21 o 22.
AVERÍAS Y DAÑOS
Si existe alguna razón que conduzca a sospechar de la seguridad del dispositivo, desista de su uso y aléjelo del área peligrosa sometida a riesgo de explosión inmediatamente. Tome las medidas necesarias para evitar que el dispositivo pueda volver a encenderse accidentalmente. La seguridad del dispositivo podría verse perjudicada si, por ejemplo:
» El dispositivo no funciona correctamente.
» Hay daños visibles en la carcasa del dispositivo.
» El dispositivo ha estado expuesto a cargas excesivas.
» El dispositivo ha sido almacenado en condiciones inadecuadas.
» Las marcas o etiquetas del dispositivo son ilegibles.
Recomendamos que cuando se produzcan fallos o ante la sospecha de presencia de fallos, el dispositivo sea enviado a i.safe MOBILE GmbH para su comprobación.
USO PREVISTO
La IS-DS940.1 es una estación de acoplamiento para transferencia de datos y la carga del IS940.x/IS945.x.
Es adecuada para uso en áreas potencialmente explosivas 1/21 y 2/22, de conformidad con las Directivas 2014/34/UE, 1999/92/CE y el sistema IECEx, entre otros.
Utilice el dispositivo solo como se describe en este Manual de operación. Cualquier otro uso se considera inadecuado y puede provocar la muerte, lesiones graves y daños en el dispositivo.
El fabricante i.safe MOBILE GmbH no asume ninguna responsabilidad por los daños causados por un uso inadecuado. La garantía queda invalidada en caso de uso inadecuado.
PERSONAL DE INSTALACIÓN
Solo el personal autorizado y cualificado para instalar componentes eléctricos en áreas potencialmente explosivas y que haya leído y comprendido el Manual de instrucciones podrá montar, desmontar e instalar este dispositivo.
USUARIO
Este dispositivo solo puede ser utilizado por usuarios cualificados en el uso de dispositivos Ex en áreas afectadas por peligro de explosión y que hayan leído y entendido este Manual de operación.
GARANTÍA
Puede encontrar las condiciones de la garantía en www.isafe-mobile.com/en/support/service
DECLARACIÓN DE CONFORMIDAD UE
Pueden encontrar la declaración de conformidad UE en www.isafe-mobile.com/en/support/downloads
MARCAS DE PROTECCIÓN CONTRA EXPLOSIÓN
> ATEX:
Eii 2G Ex ib IIC T4 Gb
① II 2D Ex ib IIIC T135°C Db
Certificado de examen de tipo de EU:
EPS 24 ATEX 1 010 X
Distintivo CE: 2004
IECEx:
Ex ib IIC T4 Gb
Ex ib IIIC T135°C Db
Certificado IECEx: IECEx EPS 24.0001X
Intervalo de temperatura:
-20 °C ≤ Ta ≤ +55 °C (EN/IEC 60079-0)
-10 °C ... +55 °C (EN/IEC 62368-1)
>Fabricado por:
i.safe MOBILE GmbH
i_Park Tauberfranken 10
97922 Lauda-Koenigshofen
Alemania
>ALCANCE DEL SUMINISTRO
El paquete del dispositivo contiene lo siguiente:
1 x IS-DS940.1
1 x Instrucciones de seguridad
2 x Llave
1 x Prensaestopa de cable M16
1 x Conector PCB

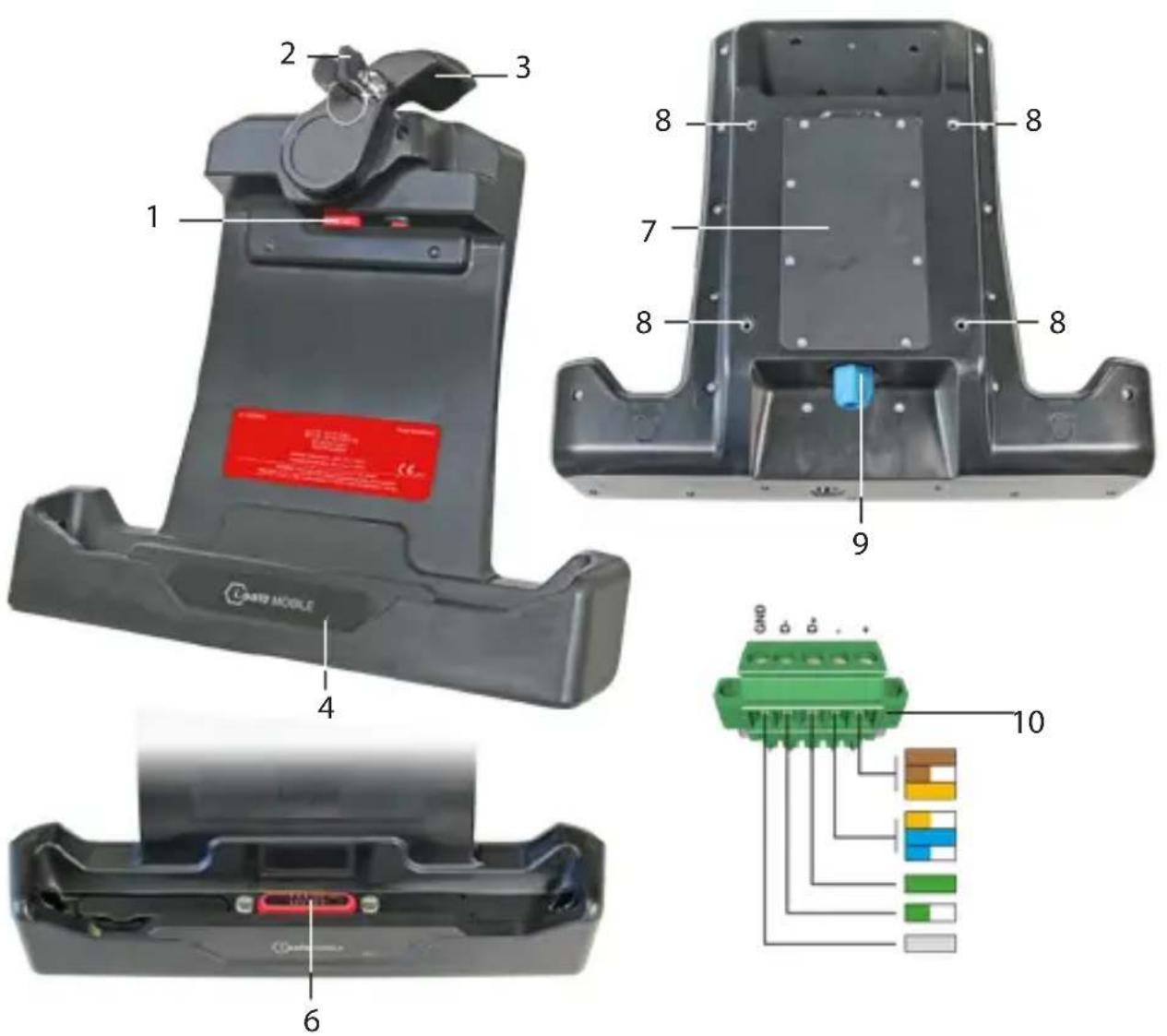

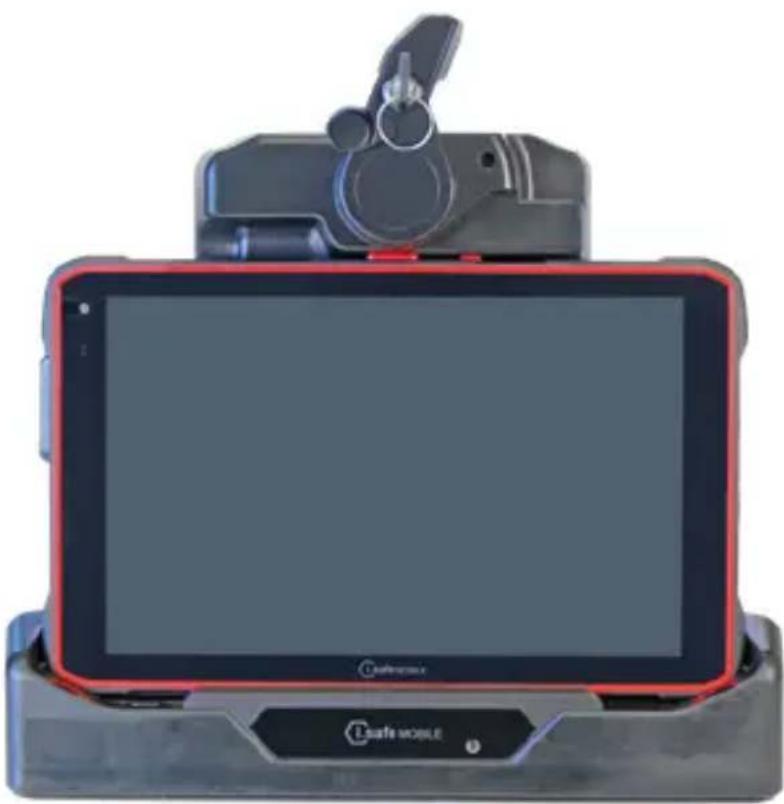

DESCRIPCIÓN DEL DISPOSITIVO
2> LLAVE
3) PALANCA DE BLOQUEO
4) LED DE ESTADO: Visualización del estado de carga del IS940.x/IS945.x.
5) TAPA DE LA INTERFAZ
6) INTERFAZ DE ACOPLAMIENTO DE 12 PINES
7 TAPA POSTERIOR
8) CONEXIÓN DE TORNILLO VESA STANDARD 100
9) PRENSAESTOPA DE CABLE M16
10 > CONECTOR PCB
> INSTALACIÓN
PELIGRO
¡La instalación incorrecta puede provocar lesiones graves o incluso mortales!
»Instale el dispositivo solo si está autorizado y cualificado para instalar componentes eléctricos en áreas potencialmente explosivas.
»Instale el dispositivo únicamente conforme a la norma EN IEC 60079-14.
»Tenga en cuenta los parámetros de entidad del documento 1065AD05.
» Afloje los tornillos de la tapa posterior (7) y retírela.
» Pase el cable de conexión por el prensaestopa de cable M16 (9) y enrósquelo en la rosca de tornillo.
» Conecte el cable de conexión según el diagrama de conexiones.
» Conecte el cable de conexión al conector PCB (10).
» Conecte el conector PCB a la PCB IS-DS940.1.
» Asegúrese de que todos los tornillos de la tapa posterior estén apretados. No debe haber un espacio demasiado grande entre la tapa y la carcasa.
» Compruebe que el prensaestopas M16 esté firmemente alojado.
FIJACIÓN DEL DISPOSITIVO A UN SOPORTE DE MONITOR
Puede montar el dispositivo en un soporte de monitor con Vesa standard 100.
» Atornille el soporte de montaje a las uniones atornilladas (8) de la IS-DS940.1.
>CARGA/CONEXIÓN DE DATOS
PELIGRO
El uso inadecuado puede provocar la muerte o lesiones graves!
»Conecte únicamente el IS940.x/IS945.x o dispositivos aprobados por i.safe MOBILE GmbH dentro de áreas potencialmente explosivas a la interfaz de acoplamiento de 12 pines de la IS-DS940.1.
»Proteja la interfaz de acoplamiento de 12 pines con la tapa suministrada dentro de las áreas potencialmente explosivas cuando no se utilice.
»Abra la tapa de la interfaz solo justo antes de colocar el IS940.x/IS945.x en la IS-DS940.1.
»Compruebe que no haya depósitos de polvo en la interfaz de acoplamiento de 12 pines y límpiela en caso necesario.
» Cargue solo a temperaturas ambiente entre 0 °C y +45 °C (+32 °F y +113 °F).
» Retire la tapa de interfaz (5) de la interfaz de acoplamiento de 12 pines (6).
» Coloque la tapa de la interfaz en su soporte.
»Coloque el IS940.x/IS945.x en la IS-DS940.1.
» Cierre la palanca de bloqueo (3).
» Opcionalmente, bloquee el dispositivo con la llave (2) y retire la llave.
El LED de estado de la IS-DS940.1 se enciende y se ilumina en rojo. Cuando el IS940.x/IS945.x esté totalmente cargado, el LED de estado de la IS-DS940.1 cambia de rojo a verde.
>POSIBLES PROBLEMAS DEL DISPOSITIVO
Encontrará información sobre posibles problemas del dispositivo y cómo solucionarlos en www.isafe-mobile.com/en/support/service en la opción de menú «FAQ». Si tiene más preguntas, póngase en contacto con el servicio de reparación de i.safe MOBILE GmbH en www.isafe-mobile.com/en/support/service
MANTENIMIENTO / REPARACIÓN
El dispositivo no contiene piezas que puedan ser reparadas o reemplazadas por el usuario.
ADVERTENCIA
Las reparaciones incorrectas suponen un riesgo de explosión o incendio que puede provocar la muerte o lesiones graves. No abra el dispositivo ni realice ninguna reparación usted mismo.
» Póngase en contacto con el servicio de reparación de i.safe MOBILE GmbH en www.isafe-mobile.com/en/support/service si el dispositivo no funciona con normalidad, si hay que repararlo o si se necesita una pieza de recambio.
ENVÍO DE DEVOLUCIÓN
Póngase en contacto con el servicio de reparación de i.safe MOBILE GmbH en www.isafe-mobile.com/en/support/service
DISTRIBUIDORES
Puede encontrar el distribuidor especializado responsable de su país en www.isafe-mobile.com/en/contact
LIMPIEZA
AVISO
Una limpieza incorrecta puede dañar el dispositivo. Tenga en cuenta lo siguiente cuando limpie el dispositivo:
» Desconecte el dispositivo de la toma de corriente antes de limpiarlo.
» Retire el IS940.x/IS945.x del IS-DS940.1.
» No utilice agentes químicos para la limpieza.
» Limpie el dispositivo con un paño suave y antiestático humedecido.
ALMACENAMIENTO
AVISO
Guarde el dispositivo en un sitio con una humedad del 10 % al 60 % a las siguientes temperaturas ambiente:
Hasta un mes: -20 °C a +45 °C (-4 °F a +113 °F)
Hasta 3 meses: -10 °C a +35 °C (+14 °F a +95 °F)
Más de 3 meses: -10 °C a +25 °C (+14 °F a +77 °F)
RECICLAJE
AVISO
La eliminación incorrecta de productos electrónicos, baterías y material de embalaje pone en peligro el medio ambiente. Tenga en cuenta lo siguiente cuando deseche componentes:
» NO tire las baterías con la basura doméstica.
» Deseche siempre los productos electrónicos, las baterías y el material de embalaje en los puntos de recogida adecuados. De este modo ayudará a prevenir la eliminación incontrolada de residuos y a fomentar el reciclaje de los materiales.
Puede obtener más información de las empresas regionales de eliminación de residuos, de las autoridades estatales o del Centro de Servicio i.safe MOBILE GmbH responsable de su país o región en www.isafe-mobile.com/en/support/service
MARCAS COMERCIALES
i.safe MOBILE GmbH y el logo de i.safe MOBILE GmbH son marcas de i.safe MOBILE GmbH.
Todas las demás marcas comerciales y derechos de autor son propiedad de sus respectivos dueños.
SUOMI
HUOLEHDI TURVALLISUUDESTASI JA LUE KÄYTTÖOHJE
PARTENAIRE DE DISTRIBUTION
Certificado de Exame de Tipo EC:
EPS 24 ATEX 1 010 X
Marcação CE: 2004
IECEx:
Ex ib IIC T4 Gb
Ex ib IIIC T135°C Db
Certificado IECEx: IECEx EPS 24.0001X
> Amplitude térmica:
-20 °C ≤ Ta ≤ +55 °C (EN/IEC 60079-0)
-10 °C ... +55 °C (EN/IEC 62368-1)
> Fabricante:
i.safe MOBILE GmbH
i_Park Tauberfranken 10
97922 Lauda-Koenigshofen
Germany
Certificado de exame UE de tipo:
EPS 24 ATEX 1 010 X
Designação CE: 2004
IECEx:
Ex ib IIC T4 Gb
Ex ib IIIC T135°C Db
Certificado IECEx: IECEx EPS 24.0001X
> INMETRO (Brasil):
Ex ib IIC T4 Gb
Ex ib IIIC T135 °C Db
INMETRO Certificate: BRA 24.GE0015X
