BRUGSANVISNING BST 320 Mafell

Borestation Oversættelse af den originale betjeningsvejledning 67

MAF01313/a

WARNING

Laes alle sikkerhedshenvisninger og instruktioner. En manglende overholdelse af sikkerhedshenvisingnerne og instruktionerne kan fore til elektrisk stod, brand og/eller alvorlige kvestelser. Opbevar alle sikkerhedshenvisninger og instruktioner til fremtidig brug.

MAF01310/a

MAF01311/a

MAF01312/a

Inhaltsverzeichnis

3 Sakerhetsanvisningar

Risk

Allmanna anvisningar:

1 Forklaring af tegn 68
2 Produktinformationer 68
2.1 Producentinformationer 68
2.2 Mørkning af tør- og vadsugeren 68
2.3 Tekniske data 68
2.4 Leveringsomfang 68
2.5 Hensigtsmaessig brug 69
2.6 Resterende risici 69
3Sikkerhedshenvisninger 69
4 Klargoring/justering 70
4.1 Fastgorelse af boremaskinen 70
4.2 Borfaring indstilles 70
4.3 Varktojsskift 70
4.4 llaggeplade monteres 70
4.5 Træktov indstilles 70
4.6 0^ -vinkel indstilles (kun BST 650 S og BST 460 S). 70
4.7 Kopieringsindlaeg monteres (specialtilbehør) 70
4.8 Arbejde med parallelanslag (specialtilbehør) 71
5 Drift 71
5.1 lgangsætning af maskinen 71
5.2 Arbejdsmade 71
5.3 Retvinkledeboringer 71
5.4 Skrøboringer (kun BST 650 S og BST 460 S) 71
5.5 Bundhuller 71
6 Vedligeholdelse og reparation 71
6.1 Apparat 71
6.2 Lagring 72
7 Afhjaelpning af driftsforstyrelser 72
8 Specialudstyr 72
9 Eksploderet tegning og reservedelsliste 73

1 Forklaring at tegn

Dette symbol findes de steder, hvor der findes sikkerhedshenvisninger.

Fare for alvorlige kvæstelser ved tilssidesættelse af henvisningerne.

Dette symbol kendetegner mulige faresituationer.

Hvis disse situationer ikke undgås, er der fare for, atprodukter eller genstandene iærheden beskadiges.

Dette symbol kendetegner henvisninger og andre nyttige informationer.

2 Produktinformationer

til apparater med art.nr. 961216, 961215, 961211, 961210, 961225, 961226, 961227 ellr 961228

2.1 Producentinformationer

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, Telefon [phone], fax [phone]

2.2 Mørkning af tør- og vådsugeren

Alle oplysninger, der er nodvendige for at identificere apparatet, findes pa det monterede skilt.

Læs driftsvejledningen for at erfare mere om, hvordan kvæstelsesrisikoen forringes.

2.3 Tekniske data

	BST 650 S	BST 460 S	BST 460	BST 320
maks. værktøj Ø ved 0°	130 mm	130 mm	130 mm	130 mm
maks. værktøj Ø ved 45°	100 mm	100 mm	-	-
maks. borelængde	650 mm	460 mm	460 mm	320 mm
maks. boreybde	455 mm	265 mm	300 mm	160 mm
spændemråde borfaring	8 - 30 mm	8 - 30 mm	8 - 30 mm	8 - 30 mm
Svingområde på begge sider 45° 45° -- Vægt	6,2 kg	5,6 kg	5,2 kg	45,1 kg

2.4 Leveringsomfang

Borestation BST 650 S, BST 460 S, BST 460 ellr BST 320 komplet med:

1 ilaeggeplade
1 betjeningsværktj i holder ved maskinen
1 driftsvejledning
1 hæfte „Sikkerhedshenvisninger"

2.5 Hensigtsmaessig brug

Borestationen kan anwendes universelt til at bore i træ og træligende materialer, i forbindelse med en egnet boremaskine med spændehals 043mm

f.eks.MAFELL type HSB

Brug, som er i strid mod ovennaevnte, er seks tilladt. For en beskadigelse, som resulterer af sadan brug, er producenten ikke ansvarlig.

En korrekt brug af maskinen forudsætter, at de af MAFELL foreskrevede drifts-, vedligeholdses- og istandsættelsesbetingelser overholds.

Seli tilfela de af hensigtsmaessig
brug og ved overholdelse af
sikkerhedsbestemmelserne er der
fare i sammenheng med
anvendelsesmaden.

• Berøring af boret under borearbejdet
• Brist på boret
• Horelsen kan forringes, hvis der arbejdes i Iengere tid.uden horeværn
• Emission af sundhedsfarligt træstøv, hvis der arbejdes i længere tid i lukkede rum udent tilstrækkelig ventilation.

3 Sikkerhedshenvisninger

Fare

Tag altid hensyn til de
fterfolgende
sikkerhedshenvisninger og de
geldende sikkerhedsbestemmelse
i landet!

Generelle henisninger:

• Du mä aldrig arbejde med apparatet uden de foreskrevne beskyttesesanordninger og du må不同程度.\
• du mä erbrändes fällig, aber nicht anders zu begebene fälligkeiten.

• Børn ogUNE mä ikke betjene apparatet.Dette gælder ikke forunge i sammenhæng med en uddannelse, under opsyn af fagpersonale.

• Tag højde for omgivelserne udefra. Udsæt ikke apparatet for regn og undgå arbejde iærheden af brændbare væsker eller gasser.

• Spaner eller splinter pågressive fjernes, nr maskinen kører.
• Opbevar apparatet et tort, aflast sted Eden for børns rækkevidde.

Henvisninger til brug af beskyttelsesudstyr:

• Brug altid horeværn under arbejdet med saven.
• Brug altid beskyttelsesbriller under arbejdet.
• Brug alto en stovbeskyttelsesmaske under arbejdet med saven.

Henvisninger vedr. drift:

• Sorg for en fri og skridsikker opstillingsplads med tilstrækkelig belysning.
• Kontroller, at værktøjet er spændt rigtigt ind, for det taendes.
• Sikr emnet mod at glide væk og vælte f.eks. vha. spændetvinger, nær der er mulighed for det.
• Sørg for, at området, hvor boretkommen ud af emnet, er fri for forbinderger.
• Emnet kontrolleres for fremmedlegemer.
• Stik aldrig fingrene ind under emnet under arbejdet (fare for kvæstelser!).
• Kontroller altid apparatet, før det tages i brug. Konstateres skader, ma apparatet ikke bruges mere. Reparationsarbejde ma kun udfores af en fagmand. Forsøg aldrig selv at Åbne for apparatet.
• Tilpas fremf.orgen under borearbejdet til bor- og materialets tykkelse. For stor fremf.orger til overbelastning af motoren, til urene borehuller og til en hurtig uskarphed af boret.
• Grib aldrig fat i værktjet, när maskinen körer.

• Den regelmæssige rengøring af apparatet, frem for alt af føringerne, udgør en vigtig sikkerhedsfaktor. Før dette arbejde pabegyndes, skal boremaskinen tages ud af apparatet.
• Der mä udelukkende anvendes originale MAFELL-reservedele og tilbehør. I modsat fald ydes ingen garanti og producenten hæfter ikke for produitet.

4 Klargoring/justering

4.1 Fastgorelse af boremaskinen

Sæt boret på en egnet boremaskine i holdeboringen og spænd maskinen med handgrebet 1 (billede 1).

Fare

Overhold

sikkerhedshenvisingerne til

boremaskinen!

4.2 Borforing indstilles

Borforgen kan indstilles trinlost til bor mellem 8 mm og 30 mm

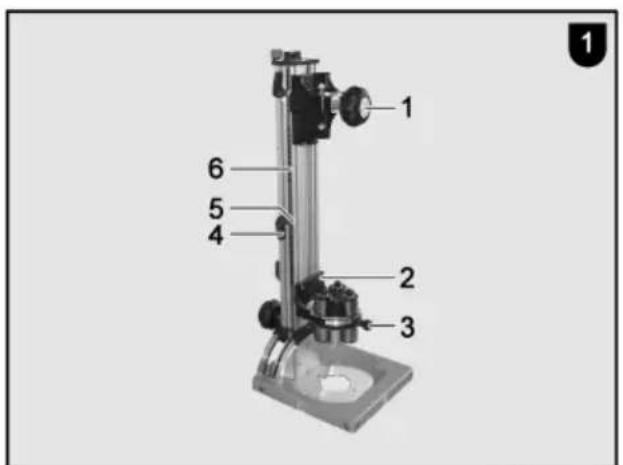

Løsn vingeskruen 3 (billede 1). Drej indstillingsskiven vha. vingeskruen, sä føringsbønsningerne ligger let op ad borets omfang. Spænd vingeskruen ingen.

Hertil Iøns de to cylinderskruer 2 (billede 1), forskydes borf-ringerne i den ønskede position og spændes cylinderskruerne.

Til bearbejdningsværktøjer, der er større end 0 30 mm, kan borfaringen tages af søjlen.

Hertil Iøns de to cylinderskruer 2 (billede 1), til borfaringen kan tages af.

Borfaringen anbringes igen ved at sætte den rigtigt ind i sjlen og spænde cylinderskruerne.

4.3 Varktojsskift

Fare

Træk ubetinget boremaskinens elstik ud, for værktoget skiftes.

Abn borfaringen helt (se afsnit 4.2), abn borepatronen på boremaskinen og tag værktoget ud.

Saat et nyt værktj i boremaskinen og indstil borfaringen (se afsnit 4.2).

4.4 Ilæggeplade monteres

Til boring i endetrae ellr tae med et lille tversnit anbefales det at bruge ilaeggepladen.

Saat ilaggepladen ind i grundpladen nedefra og spænd den med de to sænkskruer 12 (billede 3).

4.5 Traktov indstilles

Fare

Traektov kan vaere under spending. Tovforing kan slynges op.

Træktovets tilbagestellingskraft kan indstilles trinløst, hvilket især er en fordel, nær der udfores vandrette borerger.

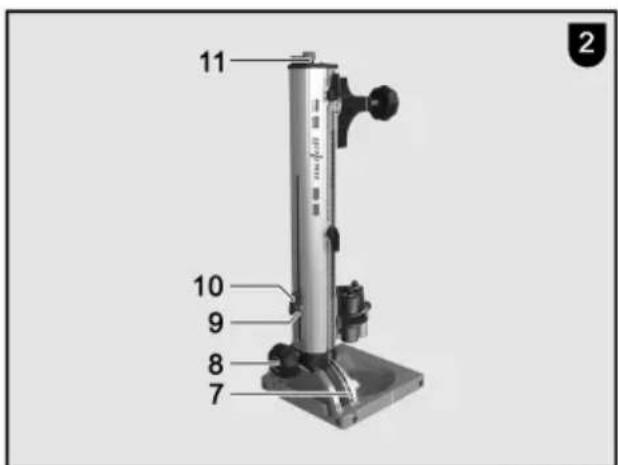

Abn spændearmen 10 (billede 2) og forskyd tovfringen 9 i den ønskede position.

Spænd spændearmenigen.

4.6 0^ -vinkel indstilles (kun BST 650 S og BST 460 S)

Løsn handgrebet 8 (billede 2) ved at dreje det. Tryk på trykkerknappen 11 og hold den nede. Sving søjlen langsomt hen mod 0^ -vinklen (vinkelskala), til trykstangen falder i hak. Drej trykkerknappen til venstre og slip den. Spænd handgrebet.

0^ -vinkelstillingen er sáledes fastlás.

Laselekanismen Iosnes ved at trykke trykkerknappen ned og dreje den til hore, til trykstangen falder ud af hak.

4.7 Kopieringsindlæg monteres (specialtilbehør)

Til borebilleder og hulrækker kan der bruges et kopieringsindlaeg (specialtilbehør).

Skabeloner med 25 mm af trae ell er metal kan bruges til at afterbore gentagende borebilleder.

Saat kopieringsindlaegget ind i grundpladen nedefra og spænd det med de to sænkskruer 12 (billede 3).

4.8 Arbejde med parallelanslag (specialtilbehør)

Parallelanslaget (specialtilbehør) kan anbringes på grundpladen fra alle fire sider og spændes med de medleverede vingskruer.

Parallelanslaget har desuden et sideanslag, der kan sættes ind i profilet fra begge sider, og spændes med den medleverede sekskantskrueetrækker.

Den patrykkede skala kan aflaeses pa profilets endekanter.

5 Drift

5.1 lgangsætning af maskinen

Driftsvejledningen skal gennemlæses af alle personer, der betjener maskinen, specielt skal der laegges vægt på afsnittet "Sikkerhedshenvisninger".

Sikr, at værktøjet er fastgjort korrekt.

5.2 Arbejdsmáde

Taend for boremaskinen.

Tryk nu den tændte boremaskine med jævnt tryk nedad, til borets gevindspids har fæt fat i træet. Den yderligere fremføring overtages sa af boret. När boringen er boret, trækker det indbyggede tov slæden tilbage ingen. Det kan vare ndvendigt at trække i boremaskinens handgreb.

Træktovets tilbagestellingskraft kan indstilles trinløst (se afsnit 4.5).

5.3 Retvinklede boringer

Indstil først søjlen på 0^ - vinklen (kun BST 650 S og BST 460 S)

(se afsnit 4.6)

Indstil borestationen til markering af den ønskede boring. De anbragte markeringsvisere pa grundpladen hhv. ilægningspladen kan��e en hjælp.

Løsn handgrebet 8 (billede 2) ved at dreje det. Sving sjlen i den ønskede position iht. vinkelskalaen 7. Spænd handgrebetigen.

5.5 Bundhuller

Løsn spændearmen 4 (billede 1). Indstil dybdeanslaget 5 iht. dybdeskalaen 6 og spænd spændearmen ingen. (tag højde for borets afstand over træet).

De rødmarkerede flader på dybdeanslaget og den farvede dybdeskala er en hjælp i dette forbindelse.

Tag boremaskinen ud af borestationen, før der arbejdes pa apparatet.

Efter laengere driftstid anbefaler MAFELL at fa apparatet tjekket pa et autoriseret MAFELL kundeservicevarksted.

6.1 Apparat

Apparatet skal befries for aflejret stov med regelmæssige mellemrum. Dette gres ved at rengore faringerne med en stvsguer.

Lejighedsvis sprøjting med maskinolie sikrer, at led og føringsdele bliver ved med at gå let.

Skulle apparatet svigte trods omhyggelig Produktionsog kontrolproces, skal reparationsarbejde udfores i et autoriseret servicecenter for MAFELLprodukter.

Fare

Brug kun MAFELL tilbehør ogreservedele. Dele, hvis udskiftningIkke er beskrevet, skal udskiftes afen MAFELL kundeservicetekniker.

6.2 Lagring

Bruges apparatet化进程, skal det rengores

omhyggeligt (se kapitel 6.1). Sprøjt

rustbeskyttelsesemiddel pa blanke metaldele.

7 Afhjælpning af driftsforstyrelser

Fare

Arsagen til forstyrelser og afhjælpning af disse kræver altid øget opmaerksohed. Afbryd strømmen og fjern el-stikket, før du undersøger fejlen!

I det følgende ses en oversigt over hyppige driftsforstyrlser og hvorfor de opstår. Opstår der andre driftsforstyrlser, bedes du kontakte din forhandler eller direkte MAFELL-kundeservice.

Driftsforstyrrelse Årsag Afhjælpning
Bor sidder i klemme	Uskarpt bor	Shift eller efterslib bor
Bor bliver meget varmt i området omkring borets føring	Borføring ligger for stramt på bor	Anbring borføring let på bor
Søjle kan ikke spændes tilstrækkeligt after swinging (kun BST 650 S og BST 460 S)	Søjleklemning er indstillet forkert	Efterstil seksskantmøtrik på søjleklemning

8 Specialudstyr

• parallelanslag kpl. Best.nr. 204407

-kopieringsindlaeg 24,8/18
skabelonbor 25
- boremaskeholder 057

Best.nr.204290

Best.nr.090276

Best.nr.204476

BST 650 S

• borkassette 650 med traebor Ø 12, 14, 16, 18, 20 mm
• træbor 0 10 x 650
• træbor 0 12 x 650
• træbor 0 14x 650
  -traebor 16x650
• træbor 0 18 x 650
• træbor 0 20 x 650
• træbor 022 x 650
• træbor 0 24 x 650
• træbor 0 26 x 650
• træbor 28 x 650
• træbor 030 x 650

• borkassette 460 med træbor Ø 8, 10, 12, 14, 16, 18 mm Best.nr. 093291
• træbor 0 8 x 460 Best.nr. 090251
• træbor 0 10 x 460 Best.nr. 090252
• træbor 0 12 x 460 Best.nr. 090253
• træbor 0 14 x 460 Best.nr. 090254
• træbor 0 16 x 460 Best.nr. 090255
• træbor 0 18 x 460 Best.nr. 090256
• træbor Ø 20 x 460 Best.nr. 090257
• træbor Ø 22 x 460 Best.nr. 090258
• træbor Ø 24 x 460 Best.nr. 090259
• træbor Ø 26 x 460 Best.nr. 090260
• træbor Ø 28 x 460 Best.nr. 090261
• træbor Ø 30 x 460 Best.nr. 090262

BST 320

• borkassette 320 med træbor Ø 8, 10, 12, 14, 16, 18 mm Best.nr. 093290
• træbor 6 x 320 Best.nr. 090279
• træbor 07 x 320 Best.nr. 090280
• træbor 0 8 x 320 Best.nr. 090263
• træbor 0 9 x 320 Best.nr. 090264
  -traebor 10× 320 Best.nr.090265
• træbor 0 12 x 320 Best.nr. 090266
• træbor 014 x 320 Best.nr. 090267
• træbor 0 16 x 320 Best.nr. 090268
• træbor 0 18 x 320 Best.nr. 090269
  -traebor 20× 320 Best.nr.090270
• træbor Ø 22 x 320 Best.nr. 090271
• træbor 24 x 320 Best.nr. 090272
• træbor 0 26 x 320 Best.nr. 090273
• træbor 0 28 x 320 Best.nr. 090274
  -traebor 30× 320 Best.nr.090275

9 Eksploderet tegning og reservationsliste

De vigtigste informationer om reservationelene vindes på vores hjemmeside: www.mafell.com
