1,8 1,9 1,9 2,0 2,1 Technische gegevens bepaald met 2,0 Ah NiCd-accupacks. Let op het zaaknummer op het typeplaatje van het elektrische gereedschap. De handelsbenamingen van sommige elektrische gereedschappen kunnen afwijken. Informatie over geluid en trillingen Meetwaarden bepaald volgens EN 60745. Het A-gewogen geluidsdrukniveau van het gereedschap is kenmerkend lager dan 70 dB(A). Het geluidsniveau tijdens de werkzaamheden kan 85 dB(A) overschrijden. Draag een gehoorbescherming. Totale trillingswaarden (vectorsom van drie richtingen) bepaald volgens EN 60745: boren in metaal: trillingsemissiewaarde ah =<2,5 m/s2, onzekerheid K=1 m/s2, indraaien en losdraaien van schroeven: trillingsemissiewaarde ah =<2,5 m/s2, onzekerheid K=1 m/s2. WAARSCHUWING Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 60745 genormeerde meetmethode en kan worden gebruikt voor het vergelijken van gereedschappen. Het trillingsniveau verandert afhankelijk van het gebruik van het elektrische gereedschap en kan in sommige gevallen boven de in deze gebruiksaanwijzing aangegeven waarde liggen. De trillingsbelasting kan onderschat worden als het elektrische gereedschap regelmatig op dergelijke wijze wordt gebruikt. 50 | Nederlands Opmerking: Voor een nauwkeurige schatting van de trillingsbelasting tijdens een bepaalde arbeidsperiode moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen. Montage Accu opladen Een nieuwe of lang niet gebruikte accu levert pas na ca. vijf oplaad- en ontlaadcycli zijn volledige capaciteit. Als u de accu 7 wilt verwijderen, drukt u op de ontgrendelingsknoppen 6 en trekt u de accu naar beneden uit het elektrische gereedschap. Forceer daarbij niet. 2 609 140 390 • 6.9.06 OBJ_BUCH-208-002.book Page 51 Wednesday, September 6, 2006 7:54 AM De accu is voorzien van een thermische beveiliging (NTC) die opladen alleen in het temperatuurbereik tussen 0 °C en 45 °C toelaat. Daardoor wordt een lange levensduur van de accu bereikt. Een duidelijk kortere gebruiksduur na het opladen duidt erop dat de accu versleten is en moet worden vervangen. Neem de voorschriften ten aanzien van de afvalverwijdering in acht. Inzetgereedschap wisselen (zie afbeelding A) f Zet de draairichtingomschakelaar in de middelste stand voor werkzaamheden aan het elektrische gereedschap (zoals het uitvoeren van onderhoud en het wisselen van inzetgereedschap) en voordat u het gereedschap vervoert of opbergt. Bij per ongeluk bedienen van de aan/uit-schakelaar bestaat verwondingsgevaar. Als de aan/uit-schakelaar 9 niet is ingedrukt, wordt de uitgaande as geblokkeerd. Hierdoor kan het inzetgereedschap in de boorhouder snel, gemakkelijk en eenvoudig worden vervangen. Open de snelspanboorhouder 1 door deze te draaien, totdat het gereedschap kan worden ingezet. Zet het gereedschap in. Draai de huls van de snelspanboorhouder 1 met de wijzers van de klok mee en met uw hand stevig vast tot er geen klikgeluid meer hoorbaar is. De boorhouder wordt daardoor automatisch vergrendeld. De vergrendeling wordt weer opgeheven als u voor het verwijderen van het toebehoren de huls in de tegengestelde richting draait. Boorhouder wisselen (se billede C–E) f Zet de draairichtingomschakelaar in de middelste stand voor werkzaamheden aan het elektrische gereedschap (zoals het uitvoeren van onderhoud en het wisselen van inzetgereedschap) en voordat u het gereedschap vervoert of opbergt. Bij per ongeluk bedienen van de aan/uit-schakelaar bestaat verwondingsgevaar. De snelspanboorhouder 1 is met een borgschroef 11 beschermd tegen onbedoeld losdraaien van de uitgaande as. Open de snelspanboorhouder 1 volledig en draai de borgschroef 11 met de wijzers van de klok mee naar buiten. Let erop dat de borgschroef een linkse schroefdraad heeft. Leg het elektrische gereedschap op een stabiele ondergrond, bijvoorbeeld een werkbank. Houd het elektrische gereedschap vast en draai de tandkransboorhouder 1 los door de inbussleutel 12 tegen de wijzers van de klok in te draaien. Een vastzittende snelspanboorhouder wordt losgemaakt door een lichte slag op de lange schacht van de inbussleutel 12. Verwijder de inbussleutel uit de snelspanboorhouder en schroef de snelspanboorhouder volledig los. Boorhouder monteren (zie afbeelding E) De montage van de snelspanboorhouder vindt plaats in omgekeerde volgorde. Opmerking: Draai na de montage van de snelspanboorhouder de borgschroef 11 weer in. De boorhouder moet worden vastgedraaid met een aandraaimoment van ca. 20–25 Nm. Gebruik Ingebruikneming Accu plaatsen f Gebruik alleen originele Bosch O-Pack-accu’s met de op het typeplaatje van het elektrische gereedschap aangegeven spanning. Het gebruik van andere accu’s kan tot verwondingen en brandgevaar leiden. Plaats de draairichtingschakelaar 8 in het midden om onbedoeld inschakelen te voorkomen. Plaats de opgeladen accu 7 in de greep tot deze merkbaar vastklikt en vlak tegen de greep ligt. Draairichting instellen (zie afbeelding B) Met de draairichtingomschakelaar 8 kunt u de draairichting van het elektrische gereedschap veranderen. Als de aan/uit-schakelaar 9 is ingedrukt, is dit echter niet mogelijk. Rechtsdraaien: Als u wilt boren of schroeven wilt indraaien, drukt u de draairichtingschakelaar 8 naar links tot aan de aanslag door. Linksdraaien: Als u schroeven wilt uit- of losdraaien, duwt u de draairichtingschakelaar 8 naar rechts tot aan de aanslag door. Boorhouder demonteren (zie afbeelding D) Span een inbussleutel 12 met de korte schacht naar voren in de snelspanboorhouder 1. 2 609 140 390 • 6.9.06 Nederlands | 51 OBJ_BUCH-208-002.book Page 52 Wednesday, September 6, 2006 7:54 AM Draaimoment vooraf instellen Met de instelring vooraf instelbaar draaimoment 2 kunt u het benodigde draaimoment in 20 stappen vooraf instellen. Wanneer de instelling juist is, wordt het inzetgereedschap gestopt zodra de schroef aansluitend in het materiaal is gedraaid resp. het ingestelde draaimoment is bereikt. In positie „ ” is de klikkoppeling gedeactiveerd, bijvoorbeeld voor boorwerkzaamheden. Kies bij het uitdraaien van schroeven eventueel een hogere instelling of stel in op het symbool „ ”. Laat bij het indraaien van schroeven de aan/uit-schakelaar 9 pas los als de schroef tot aan de onderkant van de schroefkop in het werkstuk gedraaid is. De schroefkop dringt dan niet in het werkstuk. Mechanische toerentalkeuze Softgrip Het greepoppervlak 4 (softgrip) zorgt voor meer stroefheid en daardoor voor een betere grip en hanteerbaarheid van het elektrische gereedschap. Door de rubber laag wordt tegelijkertijd een trillingdempende werking bereikt. f Bedien de toerentalschakelaar 3 alleen als het elektrische gereedschap stilstaat. Met de toerentalschakelaar 3 kunt u twee toerentalbereiken vooraf instellen. Stand I: Laag toerentalbereik. Voor het in- en uitdraaien van schroeven of voor werkzaamheden met een grote boordiameter. Stand II: Hoog toerentalbereik. Voor werkzaamheden met een kleine boordiameter. Als de toerentalschakelaar 3 niet tegen de aanslag kan worden geduwd, draait u de boorhouder met de boor iets. In- en uitschakelen Als u het elektrische gereedschap wilt inschakelen drukt u op de aan/uit-schakelaar 9 en houdt u deze ingedrukt. Tips voor de werkzaamheden f El-værktøjet skal altid være slukket, når det anbringes på skruen. Roterende indsatsværktøj kan glide af. Tips Laat na langdurige werkzaamheden met een laag toerental het elektrische gereedschap afkoelen door het ca. 3 minuten met maximumtoerental onbelast te laten lopen. Gebruik bij boorwerkzaamheden in metaal alleen onbeschadigde scherpe HSS-boren (HSS=hogecapaciteit-snelstaal). De vereiste kwaliteit wordt gewaarborgd door het Bosch-toebehorenprogramma. Voor het indraaien van grote, lange schroeven in harde materialen dient u met de kerndiameter van de schroefdraad ongeveer 2/3 van de schroeflengte voor te boren. Als u het elektrische gereedschap wilt uitschakelen laat u de aan-/uitschakelaar 9 los. Toerental instellen U kunt het toerental van het ingeschakelde elektrische gereedschap traploos regelen naarmate u de aan/uitschakelaar 9 indrukt. Lichte druk op de aan/uit-schakelaar 9 heeft een lager toerental tot gevolg. Met toenemende druk wordt het toerental hoger. Volautomatische blokkering van de uitgaande as (Auto-Lock) Als de aan/uit-schakelaar 9 niet is ingedrukt, wordt de uitgaande as en daarmee de gereedschapopname geblokkeerd. Hierdoor kunnen schroeven ook als de accu leeg is worden ingedraaid en kan het elektrische gereedschap ook als schroevendraaier worden gebruikt. Snelstop Bij het loslaten van de aan/uit-schakelaar 9 wordt de boorhouder afgeremd. Daardoor wordt uitlopen van het inzetgereedschap voorkomen. 52 | Nederlands Onderhoud en service Onderhoud en reiniging f Zet de draairichtingomschakelaar in de middelste stand voor werkzaamheden aan het elektrische gereedschap (zoals het uitvoeren van onderhoud en het wisselen van inzetgereedschap) en voordat u het gereedschap vervoert of opbergt. Bij per ongeluk bedienen van de aan/uit-schakelaar bestaat verwondingsgevaar. f Houd het elektrische gereedschap en de ventilatieopeningen altijd schoon om goed en veilig te werken. Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor Bosch elektrische gereedschappen. Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande zaaknummer volgens het typeplaatje van het elektrische gereedschap. 2 609 140 390 • 6.9.06 OBJ_BUCH-208-002.book Page 53 Wednesday, September 6, 2006 7:54 AM Technische dienst en klantenservice Explosietekeningen en informatie over vervangingsonderdelen vindt u op: www.bosch-pt.com Nederland ✆ . . . . . . . . . . . . . . . . . . . . . . . . +31 (0)76/579 54 54 Fax . . . . . . . . . . . . . . . . . . . . . . . +31 (0)76/579 54 94 E-mail: Gereedschappen@nl.bosch.com België en Luxemburg ✆ . . . . . . . . . . . . . . . . . . . . . . . . . +32 (0)70/22 55 65 Fax . . . . . . . . . . . . . . . . . . . . . . . . +32 (0)70/22 55 75 E-mail: Outillage.Gereedschap@be.bosch.com Afvalverwijdering Elektrische gereedschappen, toebehoren en verpakkingen moeten op een voor het milieu verantwoorde wijze worden hergebruikt. Alleen voor landen van de EU: Gooi elektrische gereedschappen niet bij het huisvuil. Volgens Europese richtlijn 2002/96/EG over elektrische en elektronische oude apparaten en de omzetting van de richtlijn in nationaal recht moeten niet meer bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt. Accu’s en batterijen: Ni-Cd: Nikkelcadmium Let op: deze accu’s bevatten cadmium, een zeer giftig zwaar metaal. Ni-MH: Nikkelmetaalhydride Gooi accu’s of batterijen niet bij het huisvuil en evenmin in het vuur of het water. Accu’s en batterijen moeten worden ingezameld, gerecycled of op een voor het milieu verantwoorde wijze worden afgevoerd. Alleen voor landen van de EU: Volgens richtlijn 91/157/EEG moeten defecte of versleten accu’s en batterijen worden gerecycled. Wijzigingen voorbehouden. 2 609 140 390 • 6.9.06 Nederlands | 53 OBJ_BUCH-208-002.book Page 54 Wednesday, September 6, 2006 7:54 AM Generelle advarselshenvisninger for el-værktøj ADVARSEL Læs alle advarselshenvisninger og instrukser. I tilfælde af manglende overholdelse af advarselshenvisningerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar alle advarselshenvisninger og instrukser til senere brug. Det i advarselshenvisningerne benyttede begreb „el-værktøj“ refererer til netdrevet el-værktøj (med netkabel) og akkudrevet el-værktøj (uden netkabel).

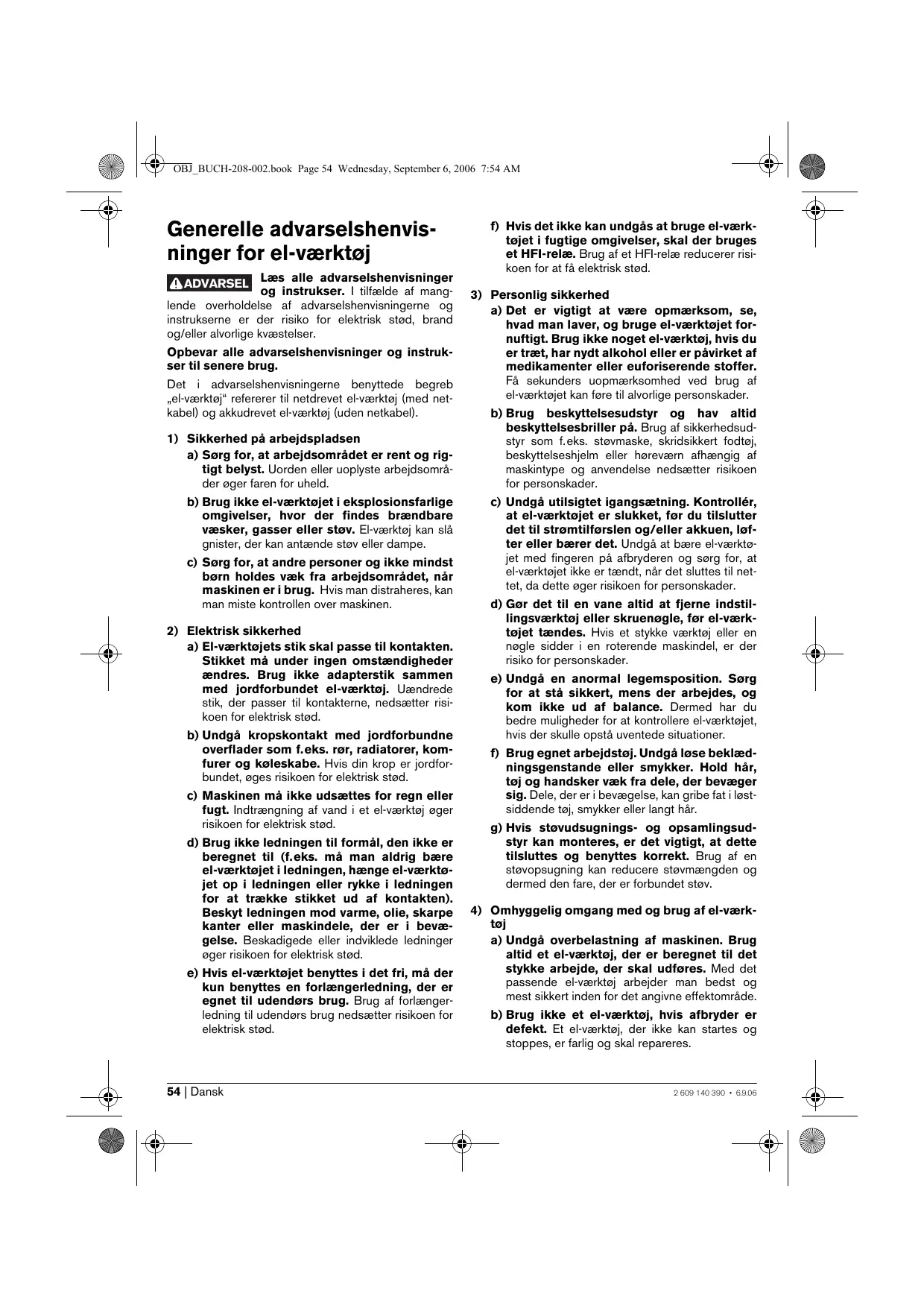

1) Sikkerhed på arbejdspladsen

a) Sørg for, at arbejdsområdet er rent og rigtigt belyst. Uorden eller uoplyste arbejdsområder øger faren for uheld. b) Brug ikke el-værktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe. c) Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når maskinen er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.

2) Elektrisk sikkerhed

a) El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød. b) Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. c) Maskinen må ikke udsættes for regn eller fugt. Indtrængning af vand i et el-værktøj øger risikoen for elektrisk stød. d) Brug ikke ledningen til formål, den ikke er beregnet til (f.eks. må man aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten). Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød. e) Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød. 54 | Dansk f) Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.

3) Personlig sikkerhed

a) Det er vigtigt at være opmærksom, se, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke noget el-værktøj, hvis du er træt, har nydt alkohol eller er påvirket af medikamenter eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader. b) Brug beskyttelsesudstyr og hav altid beskyttelsesbriller på. Brug af sikkerhedsudstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader. c) Undgå utilsigtet igangsætning. Kontrollér, at el-værktøjet er slukket, før du tilslutter det til strømtilførslen og/eller akkuen, løfter eller bærer det. Undgå at bære el-værktøjet med fingeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader. d) Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el-værktøjet tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader. e) Undgå en anormal legemsposition. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer. f) Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår. g) Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støvmængden og dermed den fare, der er forbundet støv.

4) Omhyggelig omgang med og brug af el-værktøj

a) Undgå overbelastning af maskinen. Brug altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde. b) Brug ikke et el-værktøj, hvis afbryder er defekt. Et el-værktøj, der ikke kan startes og stoppes, er farlig og skal repareres. 2 609 140 390 • 6.9.06 OBJ_BUCH-208-002.book Page 55 Wednesday, September 6, 2006 7:54 AM c) Træk stikket ud af stikkontakten og/eller fjern akkuen, inden maskinen indstilles, der skiftes tilbehørsdele, eller maskinen lægges fra. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet.

a) Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed. d) Opbevar ubenyttet el-værktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med maskinen eller ikke har gennemlæst disse instrukser, benytte maskinen. El-værktøj er farligt, hvis det benyttes af ukyndige personer. Værktøjsspecifikke sikkerhedsinstrukser e) El-værktøjet bør vedligeholdes omhyggeligt. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden maskinen tages i brug. Mange uheld skyldes dårligt vedligeholdte el-værktøjer. f) Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre. g) Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer.

5) Omhyggelig omgang med og brug af akkuværktøj

a) Oplad kun akku’er i ladeaggregater, der er anbefalet af fabrikanten. Et ladeaggregat, der er egnet til en bestemt type batterier, må ikke benyttes med andre batterier – brandfare. b) Brug kun de akku’er, der er beregnet til elværktøjet. Brug af andre akku’er øger risikoen for personskader og er forbundet med brandfare. c) Ikke benyttede akku’er må ikke komme i berøring med kontorclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, da disse kan kortslutte kontakterne. En kortslutning mellem batterikontakterne øger risikoen for personskader i form af forbrændinger. d) Hvis akku’en anvendes forkert, kan der slippe væske ud af akku’en. Undgå at komme i kontakt med denne væske. Hvis det alligevel skulle ske, skylles med vand. Søg læge, hvis væsken kommer i øjnene. Akku-væske kan give hudirritation eller forbrændinger. 2 609 140 390 • 6.9.06 f Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger eller kontakt det lokale forsyningsselskab. Kontakt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadigelse af en gasledning kan føre til eksplosion. Beskadigelse af en vandledning kan føre til materiel skade. f Sluk for el-værktøjet med det samme, hvis indsatsværktøjet blokerer. Vær klar, hvis maskinen arbejder med høje reaktionsmomenter, da dette kan føre til tilbageslag. Indsatsværktøjet blokerer, hvis: — el-værktøjet overbelastes eller — det sætter sig fast i det emne, der er ved at blive bearbejdet. f Hold altid kun el-værktøjet i de isolerede gribeflader, når du udfører arbejde, hvor indsatsværktøjet kan ramme bøjede strømledninger. Kontakt med en spændingsførende ledning sætter også metaldele under spænding, hvilket fører til elektrisk stød. f Hold el-værktøjet godt fast. Når skruer spændes og løsnes, kan der opstå korte, høje reaktionsmomenter. f Sikre emnet. Et emne holdes bedre fast med spændeanordninger eller skruestik end med hånden. f Bearbejd ikke asbestholdigt materiale. Asbest er kræftfremkaldende. f Træf de nødvendige foranstaltninger, hvis sundhedsskadeligt, brændbart eller eksplosivt støv kan opstå under arbejdet. F.eks.: Noget støv kan være kræftfremkaldende. Brug en støvbeskyttelsesmaske samt en støv-/spåneopsugning, hvis en sådan kan tilsluttes. f Renhold arbejdspladsen. Blandede materialer er særlig farlige. Letmetalstøv kan brænde eller eksplodere. f El-værktøjet må først lægges fra, når det står helt stille. Indsatsværktøjet kan sætte sig i klemme, hvilket kan medføre, at man taber kontrollen over el-værktøjet. Dansk | 55 OBJ_BUCH-208-002.book Page 56 Wednesday, September 6, 2006 7:54 AM f Retningsomskifteren skal altid stå i midten, før der indstilles på maskinen (f.eks. vedligeholdelse, værktøjsskift osv.) samt før maskinen transporteres og stilles til opbevaring. Utilsigtet start ved aktivering af start-stop-kontakten kan føre til kvæstelser. f Undgå utilsigtet tænding. Kontrollér, at startstop-kontakten står i slukket position, før en akku sættes i. Undgå at bære el-værktøjet med fingeren på start-stop-kontakten eller at sætte akkuen i el-værktøjet, når det er tændt, da dette kan føre til uheld. f Åben ikke akkuen. Fare for kortslutning. f Beskyt akkuen mod varme (f.eks. også mod varige solstråler og brand). Fare for eksplosion. f Kortslut ikke akkuen. Fare for eksplosion. Illustrerede komponenter Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illustrationssiden.

Hurtigspændende borepatron Ring til indstilling af drejningsmoment Gearomskifter Softgreb Skruebit* Akku-udløserknap Akku* Retningsomskifter Start-stop-kontakt Universalbitholder* Sikringsskrue til hurtigspændeborepatron Sekskantnøgle** *Tilbehør, som er illustreret eller beskrevet i betjeningsvejledningen, hører ikke til standard-leveringen. **almindelig (følger ikke med maskinen) Funktionsbeskrivelse Overensstemmelseserklæring Læs alle advarselshenvisninger og instrukser. I tilfælde af manglende overholdelse af advarselshenvisningerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser. Klap venligst foldesiden med illustration af produktet ud og lad denne side være foldet ud, mens du læser betjeningsvejledningen. Vi erklærer under almindeligt ansvar, at dette produkt er i overensstemmelse med følgende standarder eller normative dokumenter: EN 60745 iht. bestemmelserne i direktiverne 89/336/EØF, 98/37/EF. Dr. Egbert Schneider Dr. Eckerhard Strötgen Senior Vice President Head of Product Engineering Certification Beregnet anvendelse Maskinen er beregnet til i- og udskruning af skruer samt til boring i træ, metal, keramik og kunststof.

20.07.2006, Robert Bosch GmbH, Power Tools Division

D-70145 Leinfelden-Echterdingen Tekniske data Akku-boreskruetrækker Typenummer Nominel spænding Omdrejningstal, ubelastet – 1. gear – 2. gear Max. drejningsmoment hårdt/blødt skruearbejde iht. ISO 5393 Max. skrue-Ø Max. bore-Ø – Stål – Træ Borepatronens spændeområde Borespindelgevind Vægt svarer til EPTA-Procedure 01/2003 GSR ... PROFESSIONAL 3 601 J95 ...

1,8 1,9 1,9 2,0 2,1 Tekniske data beregnet med 2,0 Ah NiCd-akkupacks. Se typenummer på el-værktøjets typeskilt. Handelsbetegnelserne for de enkelte el-værktøjer kan variere. 56 | Dansk 2 609 140 390 • 6.9.06 OBJ_BUCH-208-002.book Page 57 Wednesday, September 6, 2006 7:54 AM Støj-/vibrationsinformation Værktøjsskift (se billede A) Måleværdier er beregnet iht. EN 60745. f Retningsomskifteren skal altid stå i midten, før der indstilles på maskinen (f.eks. vedligeholdelse, værktøjsskift osv.) samt før maskinen transporteres og stilles til opbevaring. Utilsigtet start ved aktivering af start-stop-kontakten kan føre til kvæstelser. Værktøjets A-vurderede lydtrykniveau er typisk mindre end 70 dB(A). Støjniveauet kan overstige 85 dB(A) under arbejdet. Brug høreværn! Samlede vibrationsværdier (vektorsum for tre retninger) beregnet iht. EN 60745: Boring i metal: Vibrationseksponering ah =<2,5 m/s2, usikkerhed K=1 m/s2, Skruer: Vibrationseksponering ah =<2,5 m/s2, usikkerhed K=1 m/s2. ADVARSEL Det svingningsniveau, der angives i disse instrukser, er blevet målt iht. en måleproces, der er standardiseret i EN 60745, og kan bruges til en sammenligning af maskinene. Svingningsniveauet ændrer sig iht. el-værktøjets brug og kan i nogle tilfælde ligge over den værdi, der er angivet i disse instrukser. Svingningsbelastningen kan evt. undervurderes, hvis el-værktøjet bruges på en sådan måde med regelmæssige mellemrum. Bemærk: For nøjagtigt at kunne vurdere svingningsbelastningen i et bestemt arbejdstidsrum bør man også tage højde for de tider, hvor maskinen er slukket eller kører, men ikke bruges. Dette kan reducere svingningsbelastningen betydeligt i hele arbejdstidsrummet. Montering Opladning af akku En ny akkumulator eller en akkumulator, der ikke har været brugt i længere tid, yder først fuld kapacitet efter ca. 5 opladninger og afladninger. Akkuen 7 tages ud ved at trykke på åbnetasterne 6 og trække akkuen ud af el-værktøjet (nedad). Undgå brug af vold. Akkuen er udstyret med en NTC-temperaturovervågning, som kun tillader en opladning i temperaturområdet mellem 0 °C og 45 °C. Derved opnås en høj levetid for akkuen. Når driftstiden pr. opladning forkortes væsentligt, er det tegn på, at akkuerne er slidt op og skal udskiftes. Læs og overhold henvisningerne mhr. bortskaffelse. Borespindlen er fastlåst, hvis start-stop-kontakten 9 ikke er trykket ned. Dette gør det muligt at udskifte indsatsværktøjet i borepatronen på en hurtig, behagelig og enkelt måde. Åben den selvspændende borepatron 1 ved at dreje på den, til værktøjet kan sættes i. Sæt værktøjet i. Drej kappen på den hurtigspændende borepatron 1 kraftigt mod højre med hånden, til der ikke mere høres noget klik. Borepatronen låses derved automatisk. Låsen løsnes igen, hvis kappen drejes i modsat retning, når værktøjet skal fjernes. Skift borepatron (se billede C–E) f Retningsomskifteren skal altid stå i midten, før der indstilles på maskinen (f.eks. vedligeholdelse, værktøjsskift osv.) samt før maskinen transporteres og stilles til opbevaring. Utilsigtet start ved aktivering af start-stop-kontakten kan føre til kvæstelser. Hurtigspændeborepatronen 1 er sikret mod utilsigtet løsning fra borespindlen med en sikringsskrue 11. Åbn hurtigspændeborepatronen 1 helt og drej sikringsskruen 11 ud mod højre. Vær opmærksom på, at sikringsskruen har et venstregevind. Borepatron demonteres (se billede D) Spænd en sekskantnøgle 12 med et kort skaft foran ind i den selvspændende borepatron 1. Læg el-værktøjet på et fast underlag (f.eks. værktøjsbænk). Hold fast i el-værktøjet og løsne den selvspændende borepatron 1 ved at dreje sekskantnøglen 12 mod venstre. En fastsiddende borepatron løsnes med et let slag på det lange skaft på unbrakonøglen 12. Fjern sekskantnøglen fra den selvspændende borepatron og skru den selvspændende borepatron helt af. Borepatron monteres (se billede E) Den selvspændende borepatron monteres i omvendt rækkefølge. Bemærk: Drej sikringsskruen 11 i igen, når hurtigspændeborepatronen er monteret. Borepatronen skal spændes med et tilspændingsmoment på ca. 20–25 Nm. 2 609 140 390 • 6.9.06 Dansk | 57 OBJ_BUCH-208-002.book Page 58 Wednesday, September 6, 2006 7:54 AM Brug Ibrugtagning Indstil omdrejningstal Du kan regulere omdrejningstallet til det tændte elværktøj trinløst afhængigt af hvor meget du trykker på start-stop-kontakten 9. Isæt akku Let tryk på start-stop-kontakten 9 fører til et lavt omdrejningstal. Med tiltagende tryk øges omdrejningstallet. f Anvend kun originale O-Pack-akkuer fra Bosch, der skal have den spænding, der er angivet på dit el-værktøjs typeskilt. Brug af andre akku’er øger risikoen for personskader og er forbundet med brandfare. Stil retningsomskifteren 8 i midten for at forhindre en utilsigtet start. Sæt den opladede akku 7 ind i grebet, til denne falder mærbart i hak og flugter med grebet. Automatisk spindellås (Auto-Lock) Borespindlen og dermed værktøjsholderen er fastlåst, når start-stop-kontakten 9 ikke er trykket ned. Dette gør det muligt at idreje skruer, selv om akkuen er afladet, og at bruge el-værktøjet som skruetrækker. Udløbsbremse Når start-stop-kontakten slippes 9, bremses borepatronen, hvorved et efterløb af indsatsværktøjet forhindres. Indstil drejeretning (se billede B) Med retningsomskifteren 8 kan du ændre el-værktøjets drejeretning. Ved nedtrykket start-stop-kontakt 9 er dette ikke muligt. Slip først under iskruning af skruer start-stop-kontakten 9, når skruen er skruet helt ind i flugt med emnet. Skruehovedet trænger så ikke ind i emnet. Højreløb: Til boring og iskruning af skruer trykkes retningsomskifteren 8 helt mod venstre. Arbejdsvejledning Venstreløb: Skruer løsnes og drejes ud ved at trykke drejeretningsomskifteren 8 helt mod højre. Vælg drejningsmoment Ringen til indstilling af drejningsmoment 2 bruges til at indstille det nødvendige drejningsmoment i 20 trin. Når indstillingen er rigtig, stopper indsatsværktøjet, så snart skruen er skruet ind i materialet, så den flugter med materialets kant, eller det indstillede drejningsmoment er nået. I position „ “ er overbelastningskoblingen deaktiveret f.eks. til boring. Vælg til løsning af skruer evt. en højere indstilling eller indstil på symbolet „ “. Mekanisk gearvalg f Tryk kun på gearvælgeren 3, når el-værktøjet står stille. Med gearvælgeren 3 kan der vælges 2 omdrejningstalområder. Gear I: Lavt hastighedsområde; til iskruning eller arbejde med stor borediameter. f El-værktøjet skal altid være slukket, når det anbringes på skruen. Roterende indsatsværktøj kan glide af. Softgreb Gribefladen 4 (softgreb) gør det nemmere at holde rigtigt fast på værktøjet. Desuden virker gummioverfladen vibrationsabsorberende. Tips Efter længere tids arbejde med lille omdrejningstal skal værktøjet afkøles ved at lade det køre i ca. 3 minutter i ubelastet tilstand med max. omdrejningstal. Anvend til boring i metal kun fejlfrie, slebede HSS-bor (HSS=Highspeed-stål). Bosch-tilbehørs-program garanterer den tilsvarende kvalitet. Før større og længere skruer skrues i hårde materialer, før du forbore til ca. 2/3 af skruelængden med gevindets kernediameter. Gear II: Højt hastighedsområde; til arbejde med lille borediameter. Er det ikke muligt at skubbe gearvælgeren 3 helt i bund, drejes borepatronen en smule med boret. Tænd/sluk Til ibrugtagning af el-værktøjet tryk på start-stopkontakten 9 og hold den nede. El-værktøjet slukkes ved at slippe start-stop-kontakten

58 | Dansk 2 609 140 390 • 6.9.06 OBJ_BUCH-208-002.book Page 59 Wednesday, September 6, 2006 7:54 AM Vedligeholdelse og service Bortskaffelse Vedligeholdelse og rengøring El-værktøj, tilbehør og emballage skal genbruges på en miljøvenlig måde. f Retningsomskifteren skal altid stå i midten, før der indstilles på maskinen (f.eks. vedligeholdelse, værktøjsskift osv.) samt før maskinen transporteres og stilles til opbevaring. Utilsigtet start ved aktivering af start-stop-kontakten kan føre til kvæstelser. f El-værktøj og el-værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert arbejde. Gælder kun i EU-lande: Smid ikke el-værktøj ud sammen med det almindelige husholdningsaffald! Iht. det europæiske direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr skal kasseret elektrisk udstyr indsamles separat og genbruges iht. gældende miljøforskrifter. Akkuer/batterier: Skulle el-værktøjet trods omhyggelig fabrikation og kontrol holde op med at fungere, skal reparationen udføres af et autoriseret serviceværksted for Boschelektroværktøj. El-værktøjets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele. Service og kunderådgivning Reservedelstegninger og informationer om reservedele findes under: www.bosch-pt.com Bosch Service Center for el-værktøj Telegrafvej 3 2750 Ballerup ✆ Service: . . . . . . . . . . . . . . . . . . . . . +45 44 89 88 55 Fax: . . . . . . . . . . . . . . . . . . . . . . . . . . . +45 44 89 87 55 ✆ Teknisk vejledning: . . . . . . . . . . . . +45 44 89 88 56 ✆ Den direkte linje: . . . . . . . . . . . . . . +45 44 68 35 60 Ni-Cd: Nikkel-cadmium Pas på: Disse akkuer indeholder cadmium, som er et meget giftigt tungmetal. Ni-MH: Nikkel-metalhydrid Gamle akkuer/batterier må ikke smides ud sammen med det almindelige husholdningsaffald, ej heller brændes eller smides i vandet. Akkuer/batterier skal indsamles, genbruges eller bortskaffes iht. gældende miljøforskrifter. Gælder kun i EU-lande: Iht. direktivet 91/157/EØF skal defekte eller brugte akkuer/batterier genbruges. Ret til ændringer forbeholdes. 2 609 140 390 • 6.9.06 Dansk | 59 OBJ_BUCH-208-002.book Page 60 Wednesday, September 6, 2006 7:54 AM Allmänna säkerhetsanvisningar för elverktyg Läs noga igenom alla anvisningar. Fel som uppstår till följd av att anvisningarna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga kroppsskador. VARNING Förvara alla varningar och anvisningar för framtida bruk. Nedan använt begrepp ”Elverktyg” hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).
