GEBRUIKSAANWIJZING GSR 14-4 V BOSCH

Ruotare a mano con forza la boccola del mandrino autoserrante 1 in senso orario fino a quando non si percepirà più nessuno scatto di giro a vuoto. In questo modo si blocca il mandrino automaticamente. Il mandrino portapunta deve essere stretto con un momento di coppia pari a 20–25 Nm. Per sbloccarlo di nuovo quando si intende togliere l’utensile accessorio, si gira la boccola anteriore in senso contrario. 44 | Italiano 2 609 140 390 • 6.9.06 OBJ_BUCH-208-002.book Page 45 Wednesday, September 6, 2006 7:54 AM Uso Accendere/spegnere Per accendere l’elettroutensile premere l’interruttore di avvio/arresto 9 e tenerlo premuto. Messa in funzione Per spegnere l’elettroutensile rilasciare di nuovo l’interruttore di avvio/arresto 9. Applicazione della batteria ricaricabile f Utilizzare esclusivamente batterie tipo tonde originali Bosch dotate della tensione riportata sulla targhetta di costruzione dell’elettroutensile in dotazione. L’impiego di batterie diverse da quelle consigliate potrà comportare il pericolo di lesione o d’incendio. Mettere il commutatore del senso di rotazione 8 in posizione centrale in modo da impedire che la macchina possa accendersi accidentalmente. Applicare la batteria ricaricata 7 nell’impugnatura fino a percepirne lo scatto d’innesto ed a farla trovare a filo con l’impugnatura. Impostazione del senso di rotazione (vedi figura B) Con il commutatore del senso di rotazione 8 è possibile modificare il senso di rotazione dell’elettroutensile. Comunque, ciò non è possibile quando l’interruttore di avvio/arresto 9 è premuto. Rotazione destrorsa: per forare ed avvitare viti premere il commutatore del senso di rotazione 8 verso sinistra fino all’arresto. Rotazione sinistrorsa: Per allentare oppure svitare viti, premere completamente il commutatore del senso di rotazione 8 verso destra fino alla battuta di arresto. Preselezione della coppia Con l’anello di regolazione per la preselezione della coppia 2 è possibile regolare la coppia richiesta su 20 livelli. Se la coppia è ben regolata, l’elettroutensile si ferma non appena la testa della vite arriva ad essere a filo con la superficie del materiale oppure si raggiunge la coppia impostata. Alla posizione « » il disinserimento automatico è disattivato, p. es. per foratura. Per svitare viti, regolare eventualmente su un livello maggiore oppure regolare sul simbolo « ». Commutazione meccanica di marcia f Azionare il commutatore di marcia 3 solo quando l’elettroutensile è fermo. Con il commutatore di marcia 3 è possibile preselezionare 2 campi di velocità. Marcia I: Bassa velocità; per avvitare oppure per lavori con grandi diametri di foratura. Marcia II: Alta velocità; per lavori con piccolo diametro di foratura. Se non è possibile spingere il commutatore di marcia 3 fino alla battuta di arresto, ruotare leggermente il mandrino portapunta con la punta. 2 609 140 390 • 6.9.06 Regolazione del numero di giri È possibile regolare la velocità dell’elettroutensile in funzione operando con la pressione che si esercita sull’interruttore avvio/arresto 9. Esercitando una leggera pressione sull’interruttore di avvio/arresto 9 si ha una velocità bassa. Aumentando la pressione si aumenta la velocità. Blocco automatico del mandrino (Auto-Lock) Quando l’interruttore di avvio/arresto 9 non è premuto si blocca il mandrino e con esso il mandrino portautensile. In questo modo è possibile avvitare viti anche in caso di batteria scarica oppure utilizzare l’elettroutensile come cacciavite. Freno di arresto graduale Rilasciando l’interruttore avvio/arresto 9 il mandrino autoserrante viene frenato impedendo in questo modo una fase di arresto dell’utensile accessorio. Avvitando viti, rilasciare l’interruttore avvio/arresto 9 solo dopo che la vite sia stata avvitata a filo nel pezzo in lavorazione. In questo caso la testa della vite non penetra nel pezzo in lavorazione. Indicazioni operative f Applicare l’elettroutensile sulla vite soltanto quando è spento. Utensili accessori in rotazione possono scivolare. Impugnatura morbida La superficie di presa 4 (impugnatura morbida) aumenta la sicurezza contro il pericolo di scivolamento e permette perciò una migliore maneggevolezza dell’elettroutensile. Grazie alla gommatura si ottiene contemporaneamente un effetto antivibratore. Suggerimenti In seguito a lunghe operazioni di lavoro a bassa velocità, per farlo raffreddare, lasciar ruotare l’elettroutensile in funzionamento a vuoto per ca. 3 minuti alla massima velocità. Per forature nel metallo impiegare solo punte HSS perfettamente affilate (HSS = acciaio superrapido). Una rispettiva qualità viene garantita dal programma accessori Bosch. Volendo avvitare viti di dimensioni maggiori in materiale duro, eseguire prima un foro pari al diametro interno del filetto e per circa 2/3 della lunghezza completa della vite. Italiano | 45 OBJ_BUCH-208-002.book Page 46 Wednesday, September 6, 2006 7:54 AM Manutenzione ed assistenza Smaltimento Manutenzione e pulizia Avviare ad un riciclaggio rispettoso dell’ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi. f Prima di effettuare lavori all’elettroutensile (ad es. lavori di manutenzione, cambio d’utensile, ecc.), nonché in caso di trasporto e di conservazione dello stesso, avere sempre cura di portare in posizione media il commutatore per la reversibilità. In difetto, sussisterà il pericolo di lesioni in caso di azionamento accidentale dell’interruttore di avvio/di arresto. f Per poter garantire buone e sicure operazioni di lavoro, tenere sempre puliti l’elettroutensile e le prese di ventilazione. Solo per i Paesi della CE: Non gettare elettroutensili dismessi tra i rifiuti domestici! Conformemente alla norma della direttiva CE 2002/96 sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all’attuazione del recepimento nel diritto nazionale, gli elettroutensili diventati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica. Batterie ricaricabili/Batterie: Se nonostante gli accurati procedimenti di produzione e di controllo l’elettroutensile dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli elettroutensili Bosch. In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell’elettroutensile! Servizio post-vendita Per prendere visione dei disegni in vista esplosa e delle informazioni relative ai pezzi di ricambio consultare il sito: www.bosch-pt.com Italia Robert Bosch S.p.A. Via Giovanni da Udine 15 20156 Milano ✆ . . . . . . . . . . . . . . . . . . . . . . . . +39 02 / 36 96 26 63 Fax . . . . . . . . . . . . . . . . . . . . . . +39 02 / 36 96 26 62 ✆ Filo diretto con Bosch: . . . . . +39 02 / 36 96 23 14 www.Bosch.it Svizzera ✆ . . . . . . . . . . . . . . . . . . . . . . . . . . . .0 44 / 8 47 15 13 Fax . . . . . . . . . . . . . . . . . . . . . . . . . . .0 44 / 8 47 15 53 Ni-Cd: Nichel cadmio Attenzione: Queste batterie ricaricabili contengono cadmio, un metallo pesante altamente velenoso. Ni-MH: Nichel-metal-hidride Qualunque sia il tipo di batteria consumata, essa non deve essere gettarla tra i rifiuti domestici, nel fuoco o nell’acqua. Ogni tipo di batteria consumata deve essere messa da parte, riciclata oppure smaltita rispettando rigorosamente le esigenze di protezione dell’ambiente. Solo per i Paesi della CE: Ogni tipo di batteria difettosa oppure consumata deve essere riciclata secondo la direttiva CEE 91/157. Le batterie ricaricabili/le batterie non funzionanti potranno essere consegnate direttamente presso: Italia Ecoelit Viale Misurata 32 20146 Milano ✆ . . . . . . . . . . . . . . . . . . . . . . . . . +39 02 / 4 23 68 63 Fax: . . . . . . . . . . . . . . . . . . . . . . . +39 02 / 48 95 18 93 Svizzera Batrec AG 3752 Wimmis BE Con ogni riserva di modifiche tecniche. 46 | Italiano 2 609 140 390 • 6.9.06 OBJ_BUCH-208-002.book Page 47 Wednesday, September 6, 2006 7:54 AM Algemene veiligheidswaarschuwingen voor elektrische gereedschappen WAARSCHUWING Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik. Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap” heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

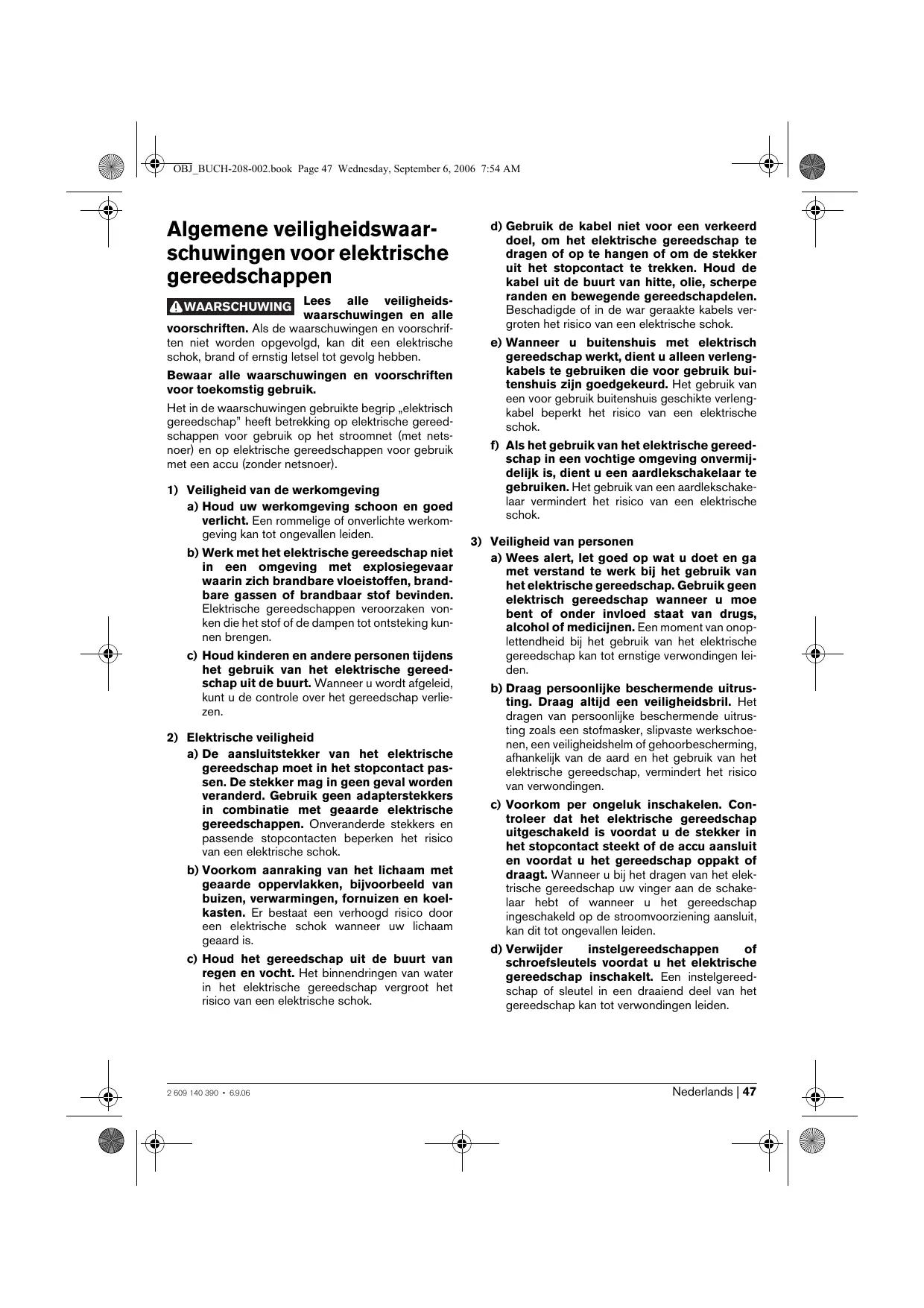

1) Veiligheid van de werkomgeving

a) Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden. b) Werk met het elektrische gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen. c) Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

2) Elektrische veiligheid

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok. b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is. c) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok. 2 609 140 390 • 6.9.06 d) Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok. e) Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok. f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

3) Veiligheid van personen

a) Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden. b) Draag persoonlijke beschermende uitrusting. Draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen. c) Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden. d) Verwijder instelgereedschappen schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden. Nederlands | 47 OBJ_BUCH-208-002.book Page 48 Wednesday, September 6, 2006 7:54 AM e) Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden. f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden. f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen. g) Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden. g) Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging beperkt het gevaar door stof.

4) Zorgvuldige omgang met en zorgvuldig

gebruik van elektrische gereedschappen a) Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik. b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd. c) Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap. d) Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt. e) Verzorg het elektrische gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen. 48 | Nederlands

5) Gebruik en onderhoud van accugereedschappen

a) Laad accu’s alleen op in oplaadapparaten die door de fabrikant worden geadviseerd. Voor een oplaadapparaat dat voor een bepaald type accu geschikt is, bestaat brandgevaar wanneer het met andere accu’s wordt gebruikt. b) Gebruik alleen de daarvoor bedoelde accu’s in de elektrische gereedschappen. Het gebruik van andere accu’s kan tot verwondingen en brandgevaar leiden. c) Voorkom aanraking van de niet-gebruikte accu met paperclips, munten, sleutels, spijkers, schroeven en andere kleine metalen voorwerpen die overbrugging van de contacten kunnen veroorzaken. Kortsluiting tussen de accucontacten kan brandwonden of brand tot gevolg hebben. d) Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact daarmee. Spoel bij onvoorzien contact met water af. Wanneer de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelekte accuvloeistof kan tot huidirritaties en verbrandingen leiden.

a) Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft. 2 609 140 390 • 6.9.06 OBJ_BUCH-208-002.book Page 49 Wednesday, September 6, 2006 7:54 AM Gereedschapspecifieke veiligheidsvoorschriften f Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg het plaatselijke energie- of waterleidingbedrijf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiële schade. f Schakel het elektrische gereedschap onmiddellijk uit als het inzetgereedschap blokkeert. Houd rekening met grote reactiemomenten die een terugslag veroorzaken. Het inzetgereedschap blokkeert als: — het elektrische gereedschap wordt overbelast of — het in het te bewerken werkstuk kantelt. f Houd het elektrische gereedschap alleen vast aan de geïsoleerde greepvlakken als u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen kan raken. Contact met een onder spanning staande leiding zet ook de metalen delen van het elektrische gereedschap onder spanning en leidt tot een elektrische schok. f Houd het elektrische gereedschap goed vast. Bij het vast- of losdraaien van schroeven kunnen gedurende korte tijd grote reactiemomenten optreden. f Voorkom per ongeluk inschakelen. Controleer dat de aan/uit-schakelaar in de uitgeschakelde stand staat voordat u een accu inzet. Het dragen van het elektrische gereedschap met uw vinger aan de aan/uit-schakelaar of het inzetten van de accu in het ingeschakelde elektrische gereedschap kan tot ongevallen leiden. f Open de accu niet. Er bestaat gevaar voor kortsluiting. f Bescherm de accu tegen hitte, bijvoorbeeld ook tegen voortdurend zonlicht en vuur. Er bestaat explosiegevaar. f Sluit de accu niet kort. Er bestaat explosiegevaar. Functiebeschrijving Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Vouw de uitvouwbare pagina met de afbeelding van het gereedschap open en laat deze pagina opengevouwen terwijl u de gebruiksaanwijzing leest. Gebruik volgens bestemming f Zet het werkstuk vast. Een met spanvoorzieningen of een bankschroef vastgehouden werkstuk wordt beter vastgehouden dan u met uw hand kunt doen. Het gereedschap is bestemd voor het in- en losdraaien van schroeven en voor het boren in hout, metaal, keramiek en kunststof. f Bewerk geen asbesthoudend Asbest geldt als kankerverwekkend. Afgebeelde componenten materiaal. f Tref veiligheidsmaatregelen wanneer er bij werkzaamheden stoffen kunnen ontstaan die schadelijk voor de gezondheid, brandbaar of explosief zijn. Bijvoorbeeld: sommige soorten stof gelden als kankerverwekkend. Draag een stofmasker en gebruik een afzuiging voor stof en spanen, als deze kan worden aangesloten. f Houd uw werkplek schoon. Materiaalmengsels zijn bijzonder gevaarlijk. Stof van lichte metalen kan ontvlammen of exploderen. f Wacht tot het elektrische gereedschap tot stilstand is gekomen voordat u het neerlegt. Het inzetgereedschap kan vasthaken en dit kan tot het verlies van de controle over het elektrische gereedschap leiden. f Zet de draairichtingomschakelaar in de middelste stand voor werkzaamheden aan het elektrische gereedschap (zoals het uitvoeren van onderhoud en het wisselen van inzetgereedschap) en voordat u het gereedschap vervoert of opbergt. Bij per ongeluk bedienen van de aan/uit-schakelaar bestaat verwondingsgevaar. 2 609 140 390 • 6.9.06 De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.

Snelspanboorhouder Instelring vooraf instelbaar draaimoment Toerentalschakelaar Softgrip Bit* Accu-ontgrendelingsknop Accu* Draairichtingschakelaar Aan/uit-schakelaar Universeelbithouder* Borgschroef voor snelspanboorhouder Inbussleutel**

• Niet elk afgebeeld en beschreven toebehoren wordt standaard meegeleverd. **In de handel verkrijgbaar (niet meegeleverd) Nederlands | 49 OBJ_BUCH-208-002.book Page 50 Wednesday, September 6, 2006 7:54 AM Conformiteitsverklaring Wij verklaren als alleen verantwoordelijke dat dit product voldoet aan de volgende normen en normatieve documenten: EN 60745 volgens de bepalingen van de richtlijnen 89/336/EEG, 98/37/EG. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification

20.07.2006, Robert Bosch GmbH, Power Tools Division

D-70145 Leinfelden-Echterdingen Technische gegevens Accuboorschroevendraaier Zaaknummer Nominale spanning Onbelast toerental – Stand 1 – Stand 2 Max. draaimoment harde/flexibele schroefverbinding volgens ISO 5393 Max. schroef-Ø Max. boor-Ø – Staal – Hout Boorhouderspanbereik Schroefdraad uitgaande as Gewicht volgens EPTA-Procedure 01/2003 GSR ... PROFESSIONAL 3 601 J95 ...

1,8 1,9 1,9 2,0 2,1 Technische gegevens bepaald met 2,0 Ah NiCd-accupacks. Let op het zaaknummer op het typeplaatje van het elektrische gereedschap. De handelsbenamingen van sommige elektrische gereedschappen kunnen afwijken. Informatie over geluid en trillingen Meetwaarden bepaald volgens EN 60745. Het A-gewogen geluidsdrukniveau van het gereedschap is kenmerkend lager dan 70 dB(A). Het geluidsniveau tijdens de werkzaamheden kan 85 dB(A) overschrijden. Draag een gehoorbescherming. Totale trillingswaarden (vectorsom van drie richtingen) bepaald volgens EN 60745: boren in metaal: trillingsemissiewaarde ah =<2,5 m/s2, onzekerheid K=1 m/s2, indraaien en losdraaien van schroeven: trillingsemissiewaarde ah =<2,5 m/s2, onzekerheid K=1 m/s2. WAARSCHUWING Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 60745 genormeerde meetmethode en kan worden gebruikt voor het vergelijken van gereedschappen. Het trillingsniveau verandert afhankelijk van het gebruik van het elektrische gereedschap en kan in sommige gevallen boven de in deze gebruiksaanwijzing aangegeven waarde liggen. De trillingsbelasting kan onderschat worden als het elektrische gereedschap regelmatig op dergelijke wijze wordt gebruikt. 50 | Nederlands Opmerking: Voor een nauwkeurige schatting van de trillingsbelasting tijdens een bepaalde arbeidsperiode moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen. Montage Accu opladen Een nieuwe of lang niet gebruikte accu levert pas na ca. vijf oplaad- en ontlaadcycli zijn volledige capaciteit. Als u de accu 7 wilt verwijderen, drukt u op de ontgrendelingsknoppen 6 en trekt u de accu naar beneden uit het elektrische gereedschap. Forceer daarbij niet. 2 609 140 390 • 6.9.06 OBJ_BUCH-208-002.book Page 51 Wednesday, September 6, 2006 7:54 AM De accu is voorzien van een thermische beveiliging (NTC) die opladen alleen in het temperatuurbereik tussen 0 °C en 45 °C toelaat. Daardoor wordt een lange levensduur van de accu bereikt. Een duidelijk kortere gebruiksduur na het opladen duidt erop dat de accu versleten is en moet worden vervangen. Neem de voorschriften ten aanzien van de afvalverwijdering in acht. Inzetgereedschap wisselen (zie afbeelding A) f Zet de draairichtingomschakelaar in de middelste stand voor werkzaamheden aan het elektrische gereedschap (zoals het uitvoeren van onderhoud en het wisselen van inzetgereedschap) en voordat u het gereedschap vervoert of opbergt. Bij per ongeluk bedienen van de aan/uit-schakelaar bestaat verwondingsgevaar. Als de aan/uit-schakelaar 9 niet is ingedrukt, wordt de uitgaande as geblokkeerd. Hierdoor kan het inzetgereedschap in de boorhouder snel, gemakkelijk en eenvoudig worden vervangen. Open de snelspanboorhouder 1 door deze te draaien, totdat het gereedschap kan worden ingezet. Zet het gereedschap in. Draai de huls van de snelspanboorhouder 1 met de wijzers van de klok mee en met uw hand stevig vast tot er geen klikgeluid meer hoorbaar is. De boorhouder wordt daardoor automatisch vergrendeld. De vergrendeling wordt weer opgeheven als u voor het verwijderen van het toebehoren de huls in de tegengestelde richting draait. Boorhouder wisselen (se billede C–E) f Zet de draairichtingomschakelaar in de middelste stand voor werkzaamheden aan het elektrische gereedschap (zoals het uitvoeren van onderhoud en het wisselen van inzetgereedschap) en voordat u het gereedschap vervoert of opbergt. Bij per ongeluk bedienen van de aan/uit-schakelaar bestaat verwondingsgevaar. De snelspanboorhouder 1 is met een borgschroef 11 beschermd tegen onbedoeld losdraaien van de uitgaande as. Open de snelspanboorhouder 1 volledig en draai de borgschroef 11 met de wijzers van de klok mee naar buiten. Let erop dat de borgschroef een linkse schroefdraad heeft. Leg het elektrische gereedschap op een stabiele ondergrond, bijvoorbeeld een werkbank. Houd het elektrische gereedschap vast en draai de tandkransboorhouder 1 los door de inbussleutel 12 tegen de wijzers van de klok in te draaien. Een vastzittende snelspanboorhouder wordt losgemaakt door een lichte slag op de lange schacht van de inbussleutel 12. Verwijder de inbussleutel uit de snelspanboorhouder en schroef de snelspanboorhouder volledig los. Boorhouder monteren (zie afbeelding E) De montage van de snelspanboorhouder vindt plaats in omgekeerde volgorde. Opmerking: Draai na de montage van de snelspanboorhouder de borgschroef 11 weer in. De boorhouder moet worden vastgedraaid met een aandraaimoment van ca. 20–25 Nm. Gebruik Ingebruikneming Accu plaatsen f Gebruik alleen originele Bosch O-Pack-accu’s met de op het typeplaatje van het elektrische gereedschap aangegeven spanning. Het gebruik van andere accu’s kan tot verwondingen en brandgevaar leiden. Plaats de draairichtingschakelaar 8 in het midden om onbedoeld inschakelen te voorkomen. Plaats de opgeladen accu 7 in de greep tot deze merkbaar vastklikt en vlak tegen de greep ligt. Draairichting instellen (zie afbeelding B) Met de draairichtingomschakelaar 8 kunt u de draairichting van het elektrische gereedschap veranderen. Als de aan/uit-schakelaar 9 is ingedrukt, is dit echter niet mogelijk. Rechtsdraaien: Als u wilt boren of schroeven wilt indraaien, drukt u de draairichtingschakelaar 8 naar links tot aan de aanslag door. Linksdraaien: Als u schroeven wilt uit- of losdraaien, duwt u de draairichtingschakelaar 8 naar rechts tot aan de aanslag door. Boorhouder demonteren (zie afbeelding D) Span een inbussleutel 12 met de korte schacht naar voren in de snelspanboorhouder 1. 2 609 140 390 • 6.9.06 Nederlands | 51 OBJ_BUCH-208-002.book Page 52 Wednesday, September 6, 2006 7:54 AM Draaimoment vooraf instellen Met de instelring vooraf instelbaar draaimoment 2 kunt u het benodigde draaimoment in 20 stappen vooraf instellen. Wanneer de instelling juist is, wordt het inzetgereedschap gestopt zodra de schroef aansluitend in het materiaal is gedraaid resp. het ingestelde draaimoment is bereikt. In positie „ ” is de klikkoppeling gedeactiveerd, bijvoorbeeld voor boorwerkzaamheden. Kies bij het uitdraaien van schroeven eventueel een hogere instelling of stel in op het symbool „ ”. Laat bij het indraaien van schroeven de aan/uit-schakelaar 9 pas los als de schroef tot aan de onderkant van de schroefkop in het werkstuk gedraaid is. De schroefkop dringt dan niet in het werkstuk. Mechanische toerentalkeuze Softgrip Het greepoppervlak 4 (softgrip) zorgt voor meer stroefheid en daardoor voor een betere grip en hanteerbaarheid van het elektrische gereedschap. Door de rubber laag wordt tegelijkertijd een trillingdempende werking bereikt. f Bedien de toerentalschakelaar 3 alleen als het elektrische gereedschap stilstaat. Met de toerentalschakelaar 3 kunt u twee toerentalbereiken vooraf instellen. Stand I: Laag toerentalbereik. Voor het in- en uitdraaien van schroeven of voor werkzaamheden met een grote boordiameter. Stand II: Hoog toerentalbereik. Voor werkzaamheden met een kleine boordiameter. Als de toerentalschakelaar 3 niet tegen de aanslag kan worden geduwd, draait u de boorhouder met de boor iets. In- en uitschakelen Als u het elektrische gereedschap wilt inschakelen drukt u op de aan/uit-schakelaar 9 en houdt u deze ingedrukt. Tips voor de werkzaamheden f El-værktøjet skal altid være slukket, når det anbringes på skruen. Roterende indsatsværktøj kan glide af. Tips Laat na langdurige werkzaamheden met een laag toerental het elektrische gereedschap afkoelen door het ca. 3 minuten met maximumtoerental onbelast te laten lopen. Gebruik bij boorwerkzaamheden in metaal alleen onbeschadigde scherpe HSS-boren (HSS=hogecapaciteit-snelstaal). De vereiste kwaliteit wordt gewaarborgd door het Bosch-toebehorenprogramma. Voor het indraaien van grote, lange schroeven in harde materialen dient u met de kerndiameter van de schroefdraad ongeveer 2/3 van de schroeflengte voor te boren. Als u het elektrische gereedschap wilt uitschakelen laat u de aan-/uitschakelaar 9 los. Toerental instellen U kunt het toerental van het ingeschakelde elektrische gereedschap traploos regelen naarmate u de aan/uitschakelaar 9 indrukt. Lichte druk op de aan/uit-schakelaar 9 heeft een lager toerental tot gevolg. Met toenemende druk wordt het toerental hoger. Volautomatische blokkering van de uitgaande as (Auto-Lock) Als de aan/uit-schakelaar 9 niet is ingedrukt, wordt de uitgaande as en daarmee de gereedschapopname geblokkeerd. Hierdoor kunnen schroeven ook als de accu leeg is worden ingedraaid en kan het elektrische gereedschap ook als schroevendraaier worden gebruikt. Snelstop Bij het loslaten van de aan/uit-schakelaar 9 wordt de boorhouder afgeremd. Daardoor wordt uitlopen van het inzetgereedschap voorkomen. 52 | Nederlands Onderhoud en service Onderhoud en reiniging f Zet de draairichtingomschakelaar in de middelste stand voor werkzaamheden aan het elektrische gereedschap (zoals het uitvoeren van onderhoud en het wisselen van inzetgereedschap) en voordat u het gereedschap vervoert of opbergt. Bij per ongeluk bedienen van de aan/uit-schakelaar bestaat verwondingsgevaar. f Houd het elektrische gereedschap en de ventilatieopeningen altijd schoon om goed en veilig te werken. Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor Bosch elektrische gereedschappen. Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande zaaknummer volgens het typeplaatje van het elektrische gereedschap. 2 609 140 390 • 6.9.06 OBJ_BUCH-208-002.book Page 53 Wednesday, September 6, 2006 7:54 AM Technische dienst en klantenservice Explosietekeningen en informatie over vervangingsonderdelen vindt u op: www.bosch-pt.com Nederland ✆ . . . . . . . . . . . . . . . . . . . . . . . . +31 (0)76/579 54 54 Fax . . . . . . . . . . . . . . . . . . . . . . . +31 (0)76/579 54 94 E-mail: Gereedschappen@nl.bosch.com België en Luxemburg ✆ . . . . . . . . . . . . . . . . . . . . . . . . . +32 (0)70/22 55 65 Fax . . . . . . . . . . . . . . . . . . . . . . . . +32 (0)70/22 55 75 E-mail: Outillage.Gereedschap@be.bosch.com Afvalverwijdering Elektrische gereedschappen, toebehoren en verpakkingen moeten op een voor het milieu verantwoorde wijze worden hergebruikt. Alleen voor landen van de EU: Gooi elektrische gereedschappen niet bij het huisvuil. Volgens Europese richtlijn 2002/96/EG over elektrische en elektronische oude apparaten en de omzetting van de richtlijn in nationaal recht moeten niet meer bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt. Accu’s en batterijen: Ni-Cd: Nikkelcadmium Let op: deze accu’s bevatten cadmium, een zeer giftig zwaar metaal. Ni-MH: Nikkelmetaalhydride Gooi accu’s of batterijen niet bij het huisvuil en evenmin in het vuur of het water. Accu’s en batterijen moeten worden ingezameld, gerecycled of op een voor het milieu verantwoorde wijze worden afgevoerd. Alleen voor landen van de EU: Volgens richtlijn 91/157/EEG moeten defecte of versleten accu’s en batterijen worden gerecycled. Wijzigingen voorbehouden. 2 609 140 390 • 6.9.06 Nederlands | 53 OBJ_BUCH-208-002.book Page 54 Wednesday, September 6, 2006 7:54 AM Generelle advarselshenvisninger for el-værktøj ADVARSEL Læs alle advarselshenvisninger og instrukser. I tilfælde af manglende overholdelse af advarselshenvisningerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar alle advarselshenvisninger og instrukser til senere brug. Det i advarselshenvisningerne benyttede begreb „el-værktøj“ refererer til netdrevet el-værktøj (med netkabel) og akkudrevet el-værktøj (uden netkabel).
