KÄYTTÖOHJE GSR 14-4 V BOSCH

1,8 1,9 1,9 2,0 2,1 Tekniske data målt med 2,0 Ah NiCd-batteripakke. Legg merke til produktnummeret på typeskiltet til elektroverktøyet ditt. Handelsbetegnelsene for de enkelte elektroverktøyene kan variere. 68 | Norsk 2 609 140 390 • 6.9.06 OBJ_BUCH-208-002.book Page 69 Wednesday, September 6, 2006 7:54 AM Støy-/vibrasjonsinformasjon Verktøyskifte (se bilde A) Måleverdier funnet i henhold til EN 60745. f Sett høyre-/venstre-bryteren i midtstilling før alle arbeider på elektroverktøyet utføres (f. eks. vedlikehold, verktøyskifte osv.) og når den transporteres eller lagres. Det er ellers fare for skader hvis du trykker på på-/av-bryteren ved en feiltagelse. Det typiske A-bedømte lydtrykknivået for elektroverktøyet er mindre enn 70 dB(A). Støynivået kan i løpet av arbeidet overskride 85 dB(A). Bruk hørselvern! Totale svingningsverdier (vektorsum fra tre retninger) beregnet jf. EN 60745: Boring i metall: Svingningsemisjonsverdi ah =<2,5 m/s2, usikkerhet K=1 m/s2, Skruer: Svingningsemisjonsverdi ah =<2,5 m/s2, usikkerhet K=1 m/s2. ADVARSEL Vibrasjonssnivået som er angitt i disse instruksene er målt jf. en standardisert målemetode i EN 60745 og kan brukes til sammenligning av maskiner. Vibrasjonsnivået endres i henhold til bruken av elektroverktøyet og kan i noen tilfeller ligge over verdien som er angitt i disse instruksene. Vibrasjonsbelastningen kan undervurderes hvis elektroverktøyet brukes regelmessig på en slik måte. Merk: Til en nøyaktig vurdering av vibrasjonsbelastningen i løpet av en spesiell arbeidsperiode bør det også tas hensyn til tidene når maskinen var utkoblet eller går, men ikke virkelig brukes. Dette kan redusere vibrasjonsbelastningen tydelig for hele arbeidstiden. Montering Opplading av batteriet Et nytt batteri eller et batteri som ikke har vært i bruk over lengre tid oppnår først etter ca. 5 oppladings- og utladingssykluser sin fulle effekt. Til fjerning av batteriet 7 trykker du låsetastene 6 og trekker batteriet nedover ut av elektroverktøyet. Ikke bruk makt. Batteriet er utstyrt med en NTC-temperaturovervåking, som kun aksepterer en opplading i i temperaturområdet mellom 0 °C og 45 °C. Slik oppnås en lang levetid for batteriet. En vesentlig kortere driftstid etter oppladingen er et tegn på at batteriet er oppbrukt og må skiftes ut. Følg informasjonene om kassering. Ved ikke trykt på-/av-bryter 9 låses borespindelen. Dette muliggjør et hurtig, behagelig og enkelt bytte av innsatsverktøyet i chucken. Åpne den selvspennende chucken 1 ved å dreie den så langt at verktøyet kan settes inn. Sett inn verktøyet. Skru til hylsen på den selvspennende chucken 1 med hånden i urviserretning til det ikke lenger høres en slurelyd. Chucken låses da automatisk. Låsen løser seg igjen når hylsen dreies i motsatt retning for å fjerne verktøyet. Chuckbytte (se bildene C–E) f Sett høyre-/venstre-bryteren i midtstilling før alle arbeider på elektroverktøyet utføres (f. eks. vedlikehold, verktøyskifte osv.) og når den transporteres eller lagres. Det er ellers fare for skader hvis du trykker på på-/av-bryteren ved en feiltagelse. Den selvspennende chucken 1 er sikret mot uvilkårlig løsning fra borespindelen med en sikringsskrue 11. Åpne den selvspennende chucken 1 helt og drei sikringsskruen 11 ut i urviserretning. Husk at sikringsskruen er venstregjenget. Demontering av chucken (se bilde D) Spenn en umbrakonøkkel 12 med det korte skaftet foran inn i den selvspennende chucken 1. Legg elektroverktøyet på et stabilt underlag, f.eks. en arbeidsbenk. Hold elektroverktøyet fast og løsne den selvspennende chucken 1 ved å dreie umbrakonøkkelen 12 mot urviserne. En fastsittende selvspennende chuck løses med et lett slag på det lange skaftet til umbrakonøkkelen 12. Fjern umbrakonøkkelen fra den selvspennende chucken og skru den selvspennende chucken helt av. Montering av chucken (se bilde E) Monteringen av den selvspennende chucken utføres i omvendt rekkefølge. Merk: Etter utført montering av den selvspennende chucken skrur du sikringsskruen 11 inn igjen. Chucken må trekkes fast med et tiltrekkingsmoment på ca. 20–25 Nm. 2 609 140 390 • 6.9.06 Norsk | 69 OBJ_BUCH-208-002.book Page 70 Wednesday, September 6, 2006 7:54 AM Bruk Igangsetting Innstilling av turtallet Du kan innstille turtallet på innkoplet elektroverktøy trinnløst, avhengig av hvor langt du trykker på-/av-bryteren 9 inn. Innsetting av batteriet Et svakt trykk på på-/av-bryteren 9 fører til et lavt turtall. Turtallet økes med økende trykk. f Bruk kun original Bosch O-pakke-batterier med en spenning som er angitt på typeskiltet til elektroverktøyet ditt. Bruk av andre batterier kan medføre skader og brannfare. Helautomatisk spindellås (Auto-Lock) Ved ikke trykt på-/av-bryter 9 låses borespindelen og verktøyholderen låses. Sett høyre-/venstrebryteren 8 i midten, for å unngå en ufrivillig innkobling. Sett det oppladede batteriet 7 inn i håndtaket til det tydelig går i lås og ligger kant i kant med håndtaket. Innstilling av rotasjonsretningen (se bilde B) Med høyre-/venstrebryteren 8 kan du endre dreieretningen til elektroverktøyet. Ved trykt på-/av-bryter 9 er dette ikke mulig. Høyregang: Ved boring og innskruing av skruer trykker du høyre-/venstrebryteren 8 helt mot venstre. Venstregang: Til løsning hhv. utskruing av skruer trykker du høyre-/venstrebryteren 8 helt inn mot høyre. Forvalg av dreiemoment Med innstillingsringen for dreiemomentforvalg 2 kan du forhåndsinnstille det nødvendige dreiemomentet i 20 trinn. Ved riktig innstilling stanses innsatsverktøyet såsnart skruen er skrudd plant inn i materialet hhv. det innstilte dreiemomentet er nådd. I posisjon « » er slurekoplingen deaktivert, f. eks. til boring. Ved utskruing av skruer må du eventuelt velge en høyere innstilling hhv. innstille symbol « ». Mekanisk girvalg f Bruk girvalgbryteren 3 kun når elektroverktøyet står stille. Med girvalgbryteren 3 kan det forhåndsinnstilles to turtallområder: Gir I: Lavt turtallområde; til skruing eller til arbeid med stor bordiameter. Dette muliggjør en innskruing av skruer også når batteriet er utladet hhv. hvis elektroverktøyet brukes som skrutrekker. Utløpsbremse Når du slipper på-/av-bryteren 9 bremses chucken og slik forhindres det at innsatsverktøyet fortsetter å gå. Ved innskruing av skruer slipper du på-/av-bryteren 9 først når skruen er skrudd kant i kant inn i arbeidsstykket. Skruehodet trenger da ikke inn i arbeidsstykket. Arbeidshenvisninger f Sett elektroverktøyet bare på skruen når det er slått av. Innsatsverktøy som dreier seg kan skli. Softgrip Gripeflaten 4 (Softgrip) øker sklisikkerheten og sørger for et bedre grep og tak på elektroverktøyet. Gummien har samtidig en vibrasjonshemmende virkning. Tips Etter lengre arbeid med lite turtall må du la elektroverktøyet gå med maksimalt turtall i tomgang i ca. 3 minutter til avkjøling. Bruk kun feilfrie, slipte HSS-bor (HSS=høyeffekt hurtigskjærende stål) til boring i metall. Tilsvarende kvalitet garanterer Bosch-tilbehør-programmet. Før innskruing av større, lengre skruer i harde materialer bør du forbore med kjernediameteren til gjengene til ca. /3 av skruelengden. Gir II: Høyt turtallområde; til arbeid med liten bordiameter. Hvis girvelgeren 3 ikke kan skyves frem til anslaget, må chucken dreies litt med boret. Inn-/utkobling Trykk til igangsetting av elektroverktøyet på på-/avbryteren 9 og hold den trykt inne. Til utkobling av elektroverktøyet slipper du på-/av-bryteren 9. 70 | Norsk 2 609 140 390 • 6.9.06 OBJ_BUCH-208-002.book Page 71 Wednesday, September 6, 2006 7:54 AM Service og vedlikehold Deponering Vedlikehold og rengjøring Elektroverktøy, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning. f Sett høyre-/venstre-bryteren i midtstilling før alle arbeider på elektroverktøyet utføres (f. eks. vedlikehold, verktøyskifte osv.) og når den transporteres eller lagres. Det er ellers fare for skader hvis du trykker på på-/av-bryteren ved en feiltagelse. f Hold elektroverktøyet og ventilasjonsspaltene alltid rene, for å kunne arbeide bra og sikkert. Hvis elektroverktøyet til tross for omhyggelige produksjons- og kontrollmetoder en gang skulle svikte, må reparasjonen utføres av et autorisert serviceverksted for Bosch-elektroverktøy. Kun for EU-land: Ikke kast elektroverktøy i vanlig søppel! Jf. det europeiske direktivet 2002/96/EF vedr. gamle elektriske og elektroniske-apparater og tilpassingen til nasjonale lover må gammelt elektroverktøy som ikke lenger kan brukes samles inn og leveres inn til en miljøvennlig resirkulering. Batterier/oppladbare batterier: Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på elektroverktøyets typeskilt. Service og kunderådgiver Eksplosjonstegninger og informasjoner om reservedeler finner du under: www.bosch-pt.com Robert Bosch A/S Trollaasveien 8 Postboks 10 1414 Trollaasen ✆ Kundekonsulent: . . . . . . . . . . . . . . +47 66 81 70 00 Fax: . . . . . . . . . . . . . . . . . . . . . . . . . . . +47 66 81 70 97 Ni-Cd: Nikkel-kadmium OBS! Disse oppladbare batteriene inneholder kadmium, et svært giftig tungmetall. Ni-MH: Nikkel-metallhydrid Ikke kast batterier i vanlig søppel, ild eller vann. Batterier skal samles inn, resirkuleres eller deponeres på en miljøvennlig måte. Kun for EU-land: Defekte eller oppbrukte batterier må resirkuleres iht. direktiv 91/157/EØF. Rett til endringer forbeholdes. 2 609 140 390 • 6.9.06 Norsk | 71 OBJ_BUCH-208-002.book Page 72 Wednesday, September 6, 2006 7:54 AM Sähkötyökalujen yleiset turvallisuusohjeet Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. VAROITUS Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten. Turvallisuusohjeissa käytetty käsite ”sähkötyökalu” käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa).

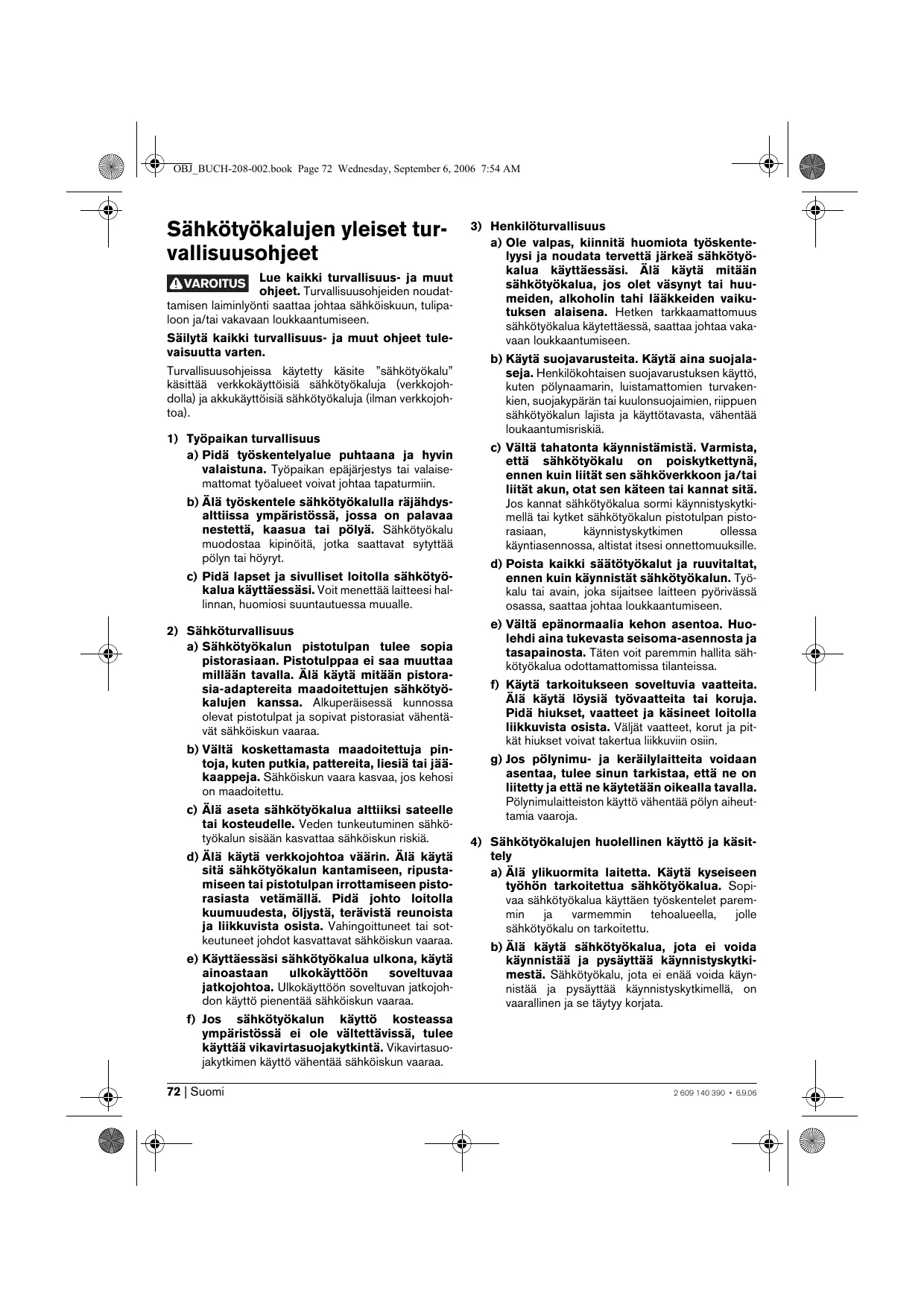

1) Työpaikan turvallisuus

a) Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voivat johtaa tapaturmiin. b) Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryt. c) Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteesi hallinnan, huomiosi suuntautuessa muualle.

2) Sähköturvallisuus

a) Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä mitään pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa. b) Vältä koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu. c) Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudelle. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä. d) Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyökalun kantamiseen, ripustamiseen tai pistotulpan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa. e) Käyttäessäsi sähkötyökalua ulkona, käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa.

3) Henkilöturvallisuus

a) Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tahi lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä, saattaa johtaa vakavaan loukkaantumiseen. b) Käytä suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen käyttö, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulonsuojaimien, riippuen sähkötyökalun lajista ja käyttötavasta, vähentää loukaantumisriskiä. c) Vältä tahatonta käynnistämistä. Varmista, että sähkötyökalu on poiskytkettynä, ennen kuin liität sen sähköverkkoon ja/tai liität akun, otat sen käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan, käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille. d) Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijaitsee laitteen pyörivässä osassa, saattaa johtaa loukkaantumiseen. e) Vältä epänormaalia kehon asentoa. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Täten voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa. f) Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. g) Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, että ne on liitetty ja että ne käytetään oikealla tavalla. Pölynimulaitteiston käyttö vähentää pölyn aiheuttamia vaaroja.

4) Sähkötyökalujen huolellinen käyttö ja käsittely

a) Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu. b) Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja se täytyy korjata. f) Jos sähkötyökalun käyttö kosteassa ympäristössä ei ole vältettävissä, tulee käyttää vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa. 72 | Suomi 2 609 140 390 • 6.9.06 OBJ_BUCH-208-002.book Page 73 Wednesday, September 6, 2006 7:54 AM c) Irrota pistotulppa pistorasiasta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi. Nämä turvatoimenpiteet estävät sähkötyökalun tahattoman käynnistyksen. d) Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt. e) Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat osat toimivat moitteettomasti, eivätkä ole puristuksessa sekä, että siinä ei ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa haitallisesti sähkötyökalun toimintaan. Anna korjata nämä vioittuneet osat ennen käyttöä. Monen tapaturman syyt löytyvät huonosti huolletuista laitteista. f) Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät tartu helposti kiinni ja niitä on helpompi hallita. g) Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne. näiden ohjeiden mukaisesti. Ota tällöin huomioon työolosuhteet ja suoritettava toimenpide. Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön, saattaa johtaa vaarallisiin tilanteisiin.

työkalujen huolellinen käsittely ja käyttö a) Lataa akku vain valmistajan suosittelemassa latauslaitteessa. Latauslaite, joka soveltuu määrätyntyyppiselle akulle, saattaa muodostaa tulipalovaaran erilaista akkua ladattaessa. b) Käytä sähkötyökalussa ainoastaan kyseiseen sähkötyökaluun tarkoitettua akkua. Jonkun muun akun käyttö saattaa johtaa loukkaantumiseen ja tulipaloon. c) Pidä irrallista akkua loitolla metalliesineistä, kuten paperinliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat oikosulkea akun koskettimet. Akkukoskettimien välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon. d) Väärästä käytöstä johtuen, akusta saattaa vuotaa nestettä. Vältä koskettamasta nestettä. Jos nestettä vahingossa joutuu iholle, huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, tarvitaan tämän lisäksi lääkärin apua. Akusta vuotava neste saattaa aiheuttaa ärsytystä ja palovammoja. 2 609 140 390 • 6.9.06

a) Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Täten varmistat, että sähkötyökalu säilyy turvallisena. Laitekohtaiset turvallisuusohjeet f Käytä sopivia etsintälaitteita piilossa olevien syöttöjohtojen paikallistamiseksi, tai käänny paikallisen jakeluyhtiön puoleen. Kosketus sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun. Kaasuputken vahingoittaminen saattaa johtaa räjähdykseen. Vesijohtoputken puhkaisu aiheuttaa aineellista vahinkoa. f Pysäytä sähkötyökalu välittömästi, jos vaihtotyökalu lukkiutuu. Varaudu voimakkaisiin vastamomentteihin, jotka syntyvät takaiskussa. Vaihtotyökalu lukkiutuu, kun: — sähkötyökalua ylikuormitetaan tai — se kallistuu työstettävässä työkappaleessa. f Tartu sähkötyökaluun ainoastaan eristetyistä pinnoista, tehdessäsi työtä, jossa saattaisit osua piilossa olevaan sähköjohtoon. Kosketus jännitteiseen johtoon saattaa myös sähkötyökalun metalliosat jännitteisiksi ja johtaa sähköiskuun. f Pidä tukevasti kiinni sähkötyökalusta. Ruuvia kiristettäessä ja avattaessa saattaa hetkellisesti syntyä voimakkaita vastamomentteja. f Varmista työkappale. Kiinnityslaitteilla tai ruuvipenkissä kiinnitetty työkappale pysyy tukevammin paikoillaan, kuin kädessä pidettynä. f Älä koskaan työstä asbestipitoista ainetta. Asbestia pidetään karsinogeenisena. f Noudata suojatoimenpiteitä, jos työssä saattaa syntyä terveydelle vaarallista, palavaa tai räjähdysaltista pölyä. Esimerkiksi: Monia pölyjä pidetään karsinogeenisina. Käytä pölynsuojanaamaria ja pölyn-/lastunimua, jos se on liitettävissä. f Pidä työpaikka puhtaana. Materiaalien sekoitukset ovat erityisen vaarallisia. Kevytmetallipöly saattaa syttyä palamaan tai räjähtää. f Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin asetat sen pois käsistäsi. Vaihtotyökalu saattaa juuttua kiinni johtaen sähkötyökalun hallinnan menettämiseen. f Aseta aina suunnanvaihtokytkin keskiasentoon ennen kaikkia laitteeseen kohdistuvia töitä (esim. huolto, työkalun vaihto jne.) sekä laitetta kuljetettaessa ja säilytettäessä. Muutoin käynnistyskytkimen tahaton painallus muodostaa loukkaantumisvaaran. Suomi | 73 OBJ_BUCH-208-002.book Page 74 Wednesday, September 6, 2006 7:54 AM f Vältä käynnistämästä työkalua turhaan. Ennen kuin asetat akun paikalleen työkaluun, katso, että pääkytkin (ON/OFF) on kytketty pois päältä. Jos työkalua kuljetetaan mukana niin, että se roikkuu pääkytkimen varassa tai jos akku asetetaan paikalleen virran ollessa päällä, seurauksena voi olla työtapaturma. f Älä avaa akkua. On olemassa oikosulun vaara. f Suojaa akku kuumuudelta esim. myös pitkäaikaiselta auringonpaisteelta ja tulelta. Syntyy räjähdysvaara. f Älä oikosulje akkua. Syntyy räjähdysvaara.

Pikaistukka Vääntömomenttiasetuksen säätörengas Vaihteenvalitsin Pehmustettu kahva Ruuvauskärki * Akun vapautuspainike Akku* Suunnanvaihtokytkin Käynnistyskytkin Yleispidin* Pikaistukan lukkoruuvi Kuusiokoloavain** *Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoimitukseen. Toimintaselostus **yleismallinen (ei kuulu toimitukseen) Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Käännä auki taittosivu, jossa on laitteen kuva ja pidä se uloskäännettynä lukiessasi käyttöohjetta. Standardinmukaisuusvakuutus Vakuutamme yksin vastaavamme siitä, että tämä tuote vastaa seuraavia standardeja tai standardoituja asiakirjoja: EN 60745 direktiivien 89/336/ETY, 98/37/EY määräysten mukaan. Dr. Egbert Schneider Senior Vice President Engineering Määräyksenmukainen käyttö Dr. Eckerhard Strötgen Head of Product Certification Laite on tarkoitettu ruuvinvääntöön ja poraamiseen puuhun, metalliin, keramiikkaan ja muoviin. Kuvassa olevat osat Kuvassa olevien osien numerointi viittaa grafiikkasivussa olevaan sähkötyökalun kuvaan.

20.07.2006, Robert Bosch GmbH, Power Tools Division

D-70145 Leinfelden-Echterdingen Tekniset tiedot Akkuruuvinväännin Tuotenumero Nimellisjännite Tyhjäkäyntikierrosluku – 1. vaihde – 2. vaihde Suurin vääntömomentti kovassa/pehmeässä ruuvinväännössä ISO 5393 mukaan maks. ruuvin Ø maks. poranterän Ø – Teräs – Puu Istukan kiinnitysalue Porakaran kierre Paino vastaa EPTA-Procedure 01/2003 GSR ... PROFESSIONAL 3 601 J95 ...

1,8 1,9 1,9 2,0 2,1 Tekniset tiedot mitattu 2,0 Ah NiCd-akulla. Ota huomioon sähkötyökalusi mallikilvessä oleva tuotenumero. Yksittäisten koneiden kauppanimitys saattaa vaihdella. 74 | Suomi 2 609 140 390 • 6.9.06 OBJ_BUCH-208-002.book Page 75 Wednesday, September 6, 2006 7:54 AM Melu-/tärinätiedot Työkalunvaihto (katso kuva A) Mittausarvot määritetty EN 60745 mukaan. f Aseta aina suunnanvaihtokytkin keskiasentoon ennen kaikkia laitteeseen kohdistuvia töitä (esim. huolto, työkalun vaihto jne.) sekä laitetta kuljetettaessa ja säilytettäessä. Muutoin käynnistyskytkimen tahaton painallus muodostaa loukkaantumisvaaran. Laitteen A-arvioitu äänen painetaso on tyypillisesti alle 70 dB(A). Melu saattaa työn aikana ylittää 85 dB(A). Käytä kuulunsuojaimia! Värähtelyn yhteisarvot (kolmen suunnan vektorisumma) mitattuna EN 60745 mukaan: Poraus metalliin: Värähtelyemissioarvo ah = <2,5 m/s2, epävarmuus K = 1 m/s2, Ruuvinvääntö: Värähtelyemissioarvo ah = <2,5 m/s2, epävarmuus K = 1 m/s2. Näissä ohjeissa ilmoitettu värähtelytaso on mitattu EN 60745 standardoitulla mittausmenetelmällä ja sitä voidaan käyttää laitevertailussa. Värähtelytaso muuttuu riippuen laitteen käytöstä ja se saattaa monesti ylittää tässä ohjeessa mainittua arvoa. Värähtelyrasitusta saatetaan aliarvioida, jos sähkötyökalua säännöllisesti käytetään tällä tavalla. Huomio: Värähtelyrasituksen tarkkaa arviointia varten määrätyn työaikajakson aikana tulisi ottaa huomioon myös se aika, jolloin laite on sammutettuna tai käy, mutta sitä ei tosiasiassa käytetä. Tämä saattaa selvästi pienentää koko työaikajakson värähtelyrasitusta. VAROITUS Asennus Akun lataus Ussi tai pitkän aikaa käyttämättä ollut akku saavuttaa täyden tehonsa vasta n. 5 lataus- ja purkausvaiheen jälkeen. Irrota akku 7 painamalla lukkopainikkeita 6 ja vetämällä akku alaspäin ulos sähkötyökalusta. Älä käytä voimaa tähän. Akku on varustettu NTC-lämpötilanvalvonnalla, joka sallii lataamisen vain akun lämpötilan ollessa välillä 0 °C ja 45 °C. Täten saavutetaan pitkä käyttöikä akulle. Poraistukka on lukkiutuneena, kun käynnistyskytkintä 9 ei paineta. Tämä mahdollistaa poraistukassa olevan työkalun nopean ja helpon vaihdon. Avaa pikaistukka 1 kiertämällä sitä, kunnes työkalu voidaan asettaa siihen. Aseta työkalu. Kierrä pikaistukan 1 hylsyä käsin voimakkaasti myötäpäivään, kunnes rasteriääntä ei enää kuulu. Istukka lukkiutuu täten automaattisesti. Lukitus aukeaa taas, kun hylsyä kierretään vastakkaiseen suuntaan työkalun irrottamiseksi. Poraistukan vaihto (ks. kuvat C–E) f Aseta aina suunnanvaihtokytkin keskiasentoon ennen kaikkia laitteeseen kohdistuvia töitä (esim. huolto, työkalun vaihto jne.) sekä laitetta kuljetettaessa ja säilytettäessä. Muutoin käynnistyskytkimen tahaton painallus muodostaa loukkaantumisvaaran. Pikaistukan 1 tahaton irtoaminen porakarasta estetään lukkoruuvilla 11. Avaa pikaistukka 1 kokonaan ja kierrä ulos lukkoruuvi 11 myötäpäivään. Ota huomioon että lukkoruuvissa on vasen kierre. Poranistukan irrotus (katso kuva D) Kiinnitä kuusiokoloavaimen 12 lyhyempi sanka pikaistukkaan 1. Aseta sähkötyökalu tukevalle alustalle, esim. työpenkille. Pidä kiinni sähkötyökalusta ja irrota pikaistukka 1 kiertämällä kuusiokoloavainta 12 vastapäivään. Kiinnijuuttunut poraistukka irrotetaan kevyellä lyönnillä kuusiokoloavaimen 12 pidemmälle varrelle. Poista kuusiokoloavain pikaistukasta ja kierrä pikaistukka kokonaan irti. Laitteen huomattavasti lyhentynyt käyttöaika latauksen jälkeen osoittaa, että akku on loppuunkäytetty ja täytyy vaihtaa uuteen. Poranistukan asennus (katso kuva E) Pikaistukan asennus tapahtuu käänteisessä järjestyksessä. Ota huomioon hävitysohjeet. Huomio: Kierrä uudelleen sisään lukkoruuvi 11 pikaistukan asennuksen jälkeen. Istukka tulee kiristää paikoilleen 20–25 Nm kiristysmomentilla. 2 609 140 390 • 6.9.06

Suomi | 75 OBJ_BUCH-208-002.book Page 76 Wednesday, September 6, 2006 7:54 AM Käyttö Kierrosluvun asetus Voit säätää käynnissä olevan sähkötyökalun kierroslukua portaattomasti, riippuen siitä miten syvälle painat käynnistyskytkintä 9. Käyttöönotto Akun asennus f Käytä vain alkuperäisiä Bosch O-akkuja, joiden jännite vastaa sähkötyökalusi tyyppikilvessä olevaa jännitettä. Jonkun muun akun käyttö saattaa johtaa loukkaantumiseen ja tulipaloon. Aseta suunnanvaihtokytkin 8 keskiasentoon, tahattoman käynnistyksen estämiseksi. Työnnä ladattu akku 7 kahvaan, kunnes se lukkiutuu tuntuvasti ja asettuu tasaisesti kiinni kahvaan. Kiertosuunnan asetus (katso kuva B) Suunnanvaihtokytkimellä 8 voit muuttaa sähkötyökalun kiertosuunnan. Käynnistyskytkimen 9 ollessa painettuna tämä ei kuitenkaan ole mahdollista. Kierto oikealle: Porausta ja ruuvinkiertoa varten painat suunnanvaihtokytkintä 8 vasemmalle vasteeseen asti. Kierto vasemmalle: Ruuvien ja muttereiden avaamista ja uloskiertoa varten painat suunnanvaihtokytkintä 8 oikealle vasteeseen asti. Vääntömomentin asetus Vääntömomenttiasetuksen säätöpyörällä 2 voit asettaa tarvittavan vääntömomentin 20 portaassa. Oikein säädettynä, vaihtotyökalu pysähtyy heti, kun ruuvi on kiertynyt pinnan tasalle materiaaliin tai, kun asetettu vääntömomentti on saavutettu. Asennossa ” ” rasterikytkin on poissa toiminnasta, esim. porausta varten. Valitse ruuvien uloskiertoon mahdollisesti suurempi asetus tai aseta rengas merkille ” ”. Mekaaninen vaihteenvalinta f Käytä vaihteenvalitsinta 3 ainoastaan sähkötyökalun ollessa pysähdyksissä. Vaihteenvalitsimella 3 voidaan valita kaksi kierroslukualuetta. Vaihde I: Pieni kierroslukualue; työskentelyyn suurien porahalkaisijoiden kanssa tai ruuvinvääntöön. Vaihde II: Suuri kierroslukualue; työskentelyyn pienien porahalkaisijoiden kanssa. Käynnistyskytkimen 9 kevyt painallus aikaansaa alhaisen kierrosluvun. Paineen kasvaessa, nousee kierrosluku. Täysautomaattinen karalukitus (Auto-Lock) Poraistukka ja samalla työkalunpidin ovat lukkiutuneena, kun käynnistyskytkintä 9 ei paineta. Tämä mahdollistaa ruuvien sisäänruuvauksen myös tyhjällä akulla sekä tuotteen käytön ruuvitalttana. Pysäytysjarru Kun vapautat käynnistyskytkimen 9 jarrutetaan poraistukkaa ja täten estetään vaihtotyökalun jälkikäynnin. Päästä ruuvien sisäänkierrossa käynnistyskytkin 9 vapaaksi vasta, kun ruuvi on kiertynyt työkappaleen pinnan tasoon. Ruuvin kanta ei tällöin kierry työkappaleen sisään. Työskentelyohjeita f Laske työkalu ruuvin päälle, ennen kuin kytket virran. Varo, ettei käynnissä oleva työkalu luiskahda pois paikaltaan. Pehmustettu kahva Kumipäällysteinen kahvapinta 4 (pehmustettu kahva) lisää työturvallisuutta ja huolehtii siten sähkötyökalun kahvan paremmasta kitkasta ja sähkötyökalun käsittelystä. Kumipäällyste vaikuttaa samalla tärinää vaimentavana. Vihjeitä Koneen käytyä pidemmän aikaa pienellä iskuluvulla, tulee se jäähdyttää, käyttämällä sitä kuormittamatta, täydellä kierrosluvulla n. 3 minuuttia. Käytä metallia porattaessa vain moitteettomia, teräviä HSS-poranteriä (suurteho pikaleikkausteräs). Boschlisätervikeohjelma takaa asianmukaisen laadun. Ennen suurien, pitkien ruuvien kiertoa kovaan materiaaliin, tulisi esiporata reikä, jonka halkaisija vastaa ruuvin kierteen sisäläpimittaa ja jonka syvyys on noin 2/3 ruuvin pituudesta. Ellei vaihteenvalitsinta 3 voida työntää vasteeseen asti, tulee käyttökaraa kiertää hieman porasta. Käynnistys ja pysäytys Paina sähkötyökalun käynnistystä varten käynnistyskytkintä 9 ja pidä se painettuna. Sähkötyökalun pysäytys kytkin 9 vapaaksi. 76 | Suomi päästämällä käynnistys- 2 609 140 390 • 6.9.06 OBJ_BUCH-208-002.book Page 77 Wednesday, September 6, 2006 7:54 AM Hoito ja huolto Hävitys Huolto ja puhdistus Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön. f Aseta aina suunnanvaihtokytkin keskiasentoon ennen kaikkia laitteeseen kohdistuvia töitä (esim. huolto, työkalun vaihto jne.) sekä laitetta kuljetettaessa ja säilytettäessä. Muutoin käynnistyskytkimen tahaton painallus muodostaa loukkaantumisvaaran. f Pidä aina sähkötyökalua ja sähkötyökalun tuuletusaukkoja puhtaana, jotta voit työskennellä hyvin ja turvallisesti. Jos sähkötyökalussa, huolellisesta valmistuksesta ja koestusmenettelystä huolimatta esiintyy vikaa, tulee korjaus antaa Bosch sopimushuollon tehtäväksi. Vain EU-maita varten: Älä heitä sähkötyökaluja talousjätteisiin! Eurooppalaisen vanhoja sähkö- ja elektroniikkalaitteita koskevan direktiivin 2002/96/EY ja sen kansallisten lakien muunnosten mukaan, tulee käyttökelvottomat sähkötyökalut kerätä erikseen ja toimittaa ympäristöystävälliseen uusiokäyttöön. Akut/paristot: Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka löytyy laitteen mallikilvestä. Huolto ja asiakasneuvonta Räjähdyspiirustuksia ja tietoja varaosista löydät osoitteesta: www.bosch-pt.com Bosch-keskushuolto Pakkalantie 21A 01510 Vantaa ✆ . . . . . . . . . . . . . . . . . . . . . . .+358 (0)9 / 43 59 – 91 Faksi:. . . . . . . . . . . . . . . . . . . . .+358 (0)9 / 8 70 23 18 Ni-Cd: Nikkeli-kadmium Huomio: Näissä akuissa on kadmiumia, voimakkaasti myrkyllistä raskasmetallia. Ni-MH: Nikkeli-metallihhydridi Älä heitä akkua/paristoja talousjätteisiin, tuleen tai veteen. Akut/paristot tulee kerätä, kierrättää tai hävittää ympäristöystävällisellä tavalla. Vain EU-maita varten: Vialliset tai loppuunkäytetyt akut tulee kierrättää direktiivin 91/157/ETY mukaisesti. Oikeus teknisiin muutoksiin pidätetään. 2 609 140 390 • 6.9.06 Suomi | 77 OBJ_BUCH-208-002.book Page 78 Wednesday, September 6, 2006 7:54 AM Γενικές προειδοποιητικές υποδείξεις για ηλεκτρικά
