BRUGSANVISNING PSR 7.2 LI BOSCH

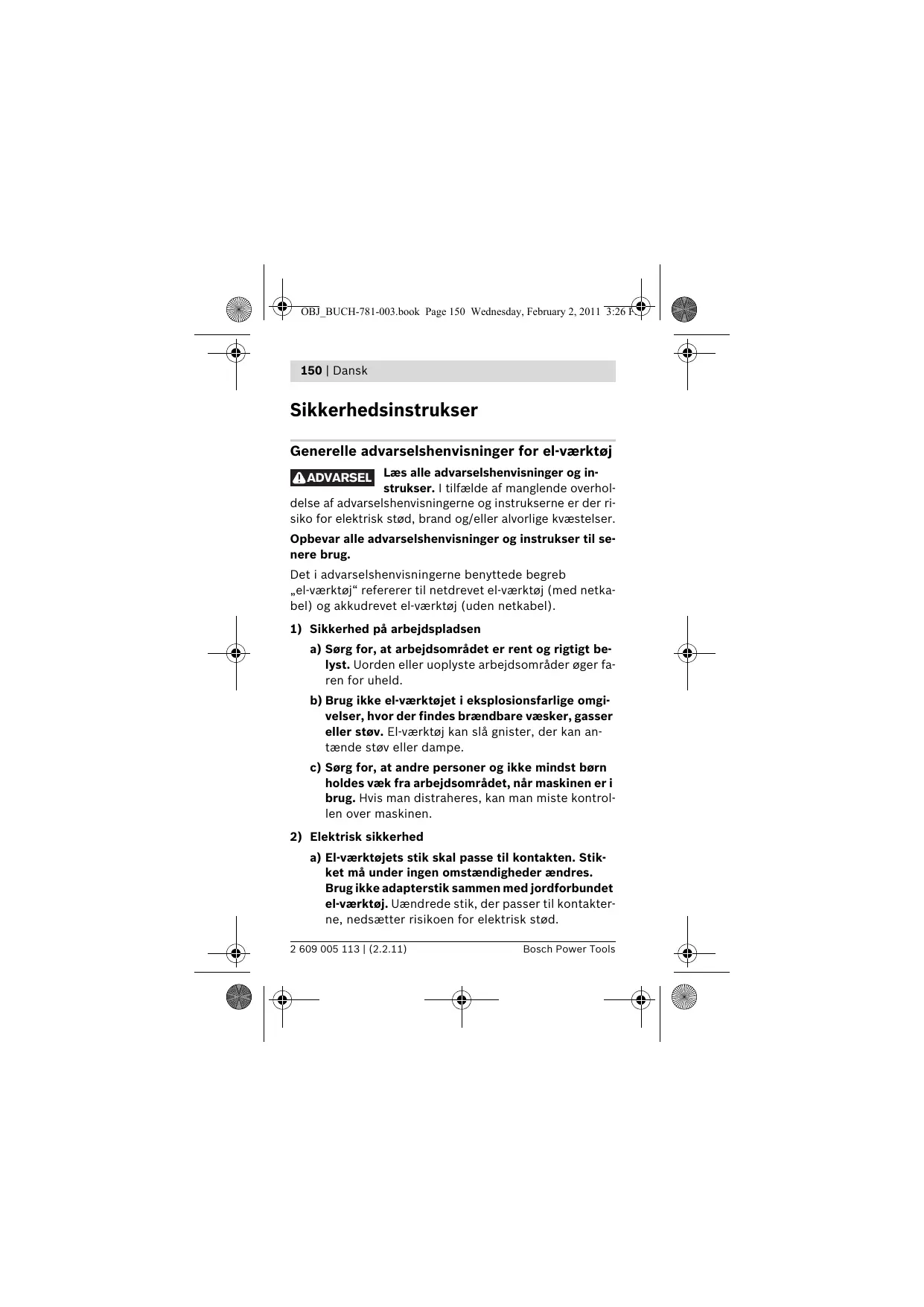

Generelle advarselshenvisninger for el-værktøj ADVARSEL Læs alle advarselshenvisninger og instrukser. I tilfælde af manglende overholdelse af advarselshenvisningerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar alle advarselshenvisninger og instrukser til senere brug. Det i advarselshenvisningerne benyttede begreb „el-værktøj“ refererer til netdrevet el-værktøj (med netkabel) og akkudrevet el-værktøj (uden netkabel).

1) Sikkerhed på arbejdspladsen

a) Sørg for, at arbejdsområdet er rent og rigtigt belyst. Uorden eller uoplyste arbejdsområder øger faren for uheld. b) Brug ikke el-værktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe. c) Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når maskinen er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.

2) Elektrisk sikkerhed

a) El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød. 2 609 005 113 | (2.2.11) Bosch Power Tools OBJ_BUCH-781-003.book Page 151 Wednesday, February 2, 2011 3:26 PM Dansk | 151 b) Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. c) Maskinen må ikke udsættes for regn eller fugt. Indtrængning af vand i et el-værktøj øger risikoen for elektrisk stød. d) Brug ikke ledningen til formål, den ikke er beregnet til (f.eks. må man aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten). Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød. e) Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød. f) Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.

3) Personlig sikkerhed

a) Det er vigtigt at være opmærksom, se, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke noget el-værktøj, hvis du er træt, har nydt alkohol eller er påvirket af medikamenter eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader. Bosch Power Tools 2 609 005 113 | (2.2.11) OBJ_BUCH-781-003.book Page 152 Wednesday, February 2, 2011 3:26 PM 152 | Dansk b) Brug beskyttelsesudstyr og hav altid beskyttelsesbriller på. Brug af sikkerhedsudstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader. c) Undgå utilsigtet igangsætning. Kontrollér, at el-værktøjet er slukket, før du tilslutter det til strømtilførslen og/eller akkuen, løfter eller bærer det. Undgå at bære el-værktøjet med fingeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader. d) Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el-værktøjet tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader. e) Undgå en anormal legemsposition. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer. f) Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår. g) Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støvmængden og dermed den fare, der er forbundet støv. 2 609 005 113 | (2.2.11) Bosch Power Tools OBJ_BUCH-781-003.book Page 153 Wednesday, February 2, 2011 3:26 PM Dansk | 153

4) Omhyggelig omgang med og brug af el-værktøj

a) Undgå overbelastning af maskinen. Brug altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde. b) Brug ikke et el-værktøj, hvis afbryder er defekt. Et el-værktøj, der ikke kan startes og stoppes, er farlig og skal repareres. c) Træk stikket ud af stikkontakten og/eller fjern akkuen, inden maskinen indstilles, der skiftes tilbehørsdele, eller maskinen lægges fra. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet. d) Opbevar ubenyttet el-værktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med maskinen eller ikke har gennemlæst disse instrukser, benytte maskinen. El-værktøj er farligt, hvis det benyttes af ukyndige personer. e) El-værktøjet bør vedligeholdes omhyggeligt. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden maskinen tages i brug. Mange uheld skyldes dårligt vedligeholdte el-værktøjer. f) Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre. Bosch Power Tools 2 609 005 113 | (2.2.11) OBJ_BUCH-781-003.book Page 154 Wednesday, February 2, 2011 3:26 PM 154 | Dansk g) Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer.

5) Omhyggelig omgang med og brug af akku-værktøj

a) Oplad kun akku’er i ladeaggregater, der er anbefalet af fabrikanten. Et ladeaggregat, der er egnet til en bestemt type batterier, må ikke benyttes med andre batterier – brandfare. b) Brug kun de akku’er, der er beregnet til el-værktøjet. Brug af andre akku’er øger risikoen for personskader og er forbundet med brandfare. c) Ikke benyttede akku’er må ikke komme i berøring med kontorclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, da disse kan kortslutte kontakterne. En kortslutning mellem batterikontakterne øger risikoen for personskader i form af forbrændinger. d) Hvis akku’en anvendes forkert, kan der slippe væske ud af akku’en. Undgå at komme i kontakt med denne væske. Hvis det alligevel skulle ske, skylles med vand. Søg læge, hvis væsken kommer i øjnene. Akku-væske kan give hudirritation eller forbrændinger.

a) Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed. 2 609 005 113 | (2.2.11) Bosch Power Tools OBJ_BUCH-781-003.book Page 155 Wednesday, February 2, 2011 3:26 PM Dansk | 155 Sikkerhedshenvisninger til skruemaskine f Hold el-værktøjet i de isolerede gribeflader, når du udfører arbejde, hvor skruen kan ramme bøjede strømledninger. Skruens kontakt med en spændingsførende ledning kan også sætte el-værktøjets metaldele under spænding, hvilket kan føre til elektrisk stød. f Hold el-værktøjet godt fast. Når skruer spændes og løsnes, kan der opstå korte, høje reaktionsmomenter. f El-værktøjet må først lægges fra, når det står helt stille. Indsatsværktøjet kan sætte sig i klemme, hvilket kan medføre, at man taber kontrollen over el-værktøjet. f Retningsomskifteren skal altid stå i midten, før der indstilles på maskinen (f.eks. vedligeholdelse, værktøjsskift osv.) samt før maskinen transporteres og stilles til opbevaring. Utilsigtet start ved aktivering af start-stop-kontakten kan føre til kvæstelser. Beskyt el-værktøjet mod varme (f.eks. også mod varige solstråler, brand, vand og fugtighed). Fare for eksplosion. f Beskadiges akkuen eller bruges den forkert, kan der sive dampe ud. Tilfør frisk luft og søg læge, hvis du føler dig utilpas. Dampene kan irritere luftvejene. Sikkerhedsforskrifter for ladeaggregater Ladeaggregatet må ikke udsættes for regn eller fugtighed. Indtrængning af vand i ladeaggregatet øger risikoen for elektrisk stød. Bosch Power Tools 2 609 005 113 | (2.2.11) OBJ_BUCH-781-003.book Page 156 Wednesday, February 2, 2011 3:26 PM 156 | Dansk f Oplad kun Bosch Li-Ion-akkuer eller akkuer, der er monteret i Bosch produkter, med de spændinger, der er angivet under tekniske data. Ellers er der fare for brand og eksplosion. f Renhold ladeaggregatet. Snavs øger faren for elektrisk stød. f Kontrollér ladeaggregat, kabel og stik før brug. Anvend ikke ladeaggregatet, hvis det er beskadiget. Forsøg ikke at åbne ladeaggregatet og sørg for at det repareres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Beskadigede ladeaggregater, kabler og stik øger risikoen for elektrisk stød. f Anvend ikke ladeaggregatet på let brændbar undergrund (f.eks. papir, tekstiler osv.) eller i brændbare omgivelser. Pas på! Ladeaggregatet bliver varmt under opladningen. Brandfare! f Sørg for, at børn er under opsyn. Dermed sikres det, at børn ikke leger med ladeaggregatet. f Børn og personer, der på grund af deres fysiske, sensoriske eller psykiske evner eller uerfarenhed eller ukendskab ikke er i stand til at betjene ladeaggregatet, må ikke bruge dette ladeaggregat uden opsyn eller instruktion fra en ansvarlig person. Ellers er der fare for fejlbetjening og kvæstelser. 2 609 005 113 | (2.2.11) Bosch Power Tools OBJ_BUCH-781-003.book Page 157 Wednesday, February 2, 2011 3:26 PM Dansk | 157 Beskrivelse af produkt og ydelse Læs alle advarselshenvisninger og instrukser. I tilfælde af manglende overholdelse af advarselshenvisningerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser. Beregnet anvendelse Maskinen er beregnet til at iskrue og løsne skruer. Illustrerede komponenter Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illustrationssiden. 1 Skruebit* 2 Værktøjsholder 3 Ring til indstilling af drejningsmoment 4 Indikator for højreløb 5 Akku-ladetilstandsindikator 6 Indikator for venstreløb 7 Lampe „Power Light“ 8 Start-stop-kontakt 9 Retningsomskifter 10 Håndgreb (isoleret gribeflade) 11 Ladeaggregat *Tilbehør, som er illustreret og beskrevet i betjeningsvejledningen, er ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vores tilbehørsprogram. Bosch Power Tools 2 609 005 113 | (2.2.11) OBJ_BUCH-781-003.book Page 158 Wednesday, February 2, 2011 3:26 PM 158 | Dansk Tekniske data Akku-skruetrækker PSR 7,2 LI Typenummer 3 603 J57 7..

0–230 Max. drejningsmoment hårdt/blødt skruearbejde iht. ISO 5393

0,5 Nominel spænding Omdrejningstal, ubelastet Vægt svarer til EPTA-Procedure 01/2003 min Li-Ion Akku Kapacitet

5,0 Se typenummer på el-værktøjets typeskilt. Handelsbetegnelserne for de enkelte el-værktøjer kan variere. 2 609 005 113 | (2.2.11) Bosch Power Tools OBJ_BUCH-781-003.book Page 159 Wednesday, February 2, 2011 3:26 PM Dansk | 159 Støj-/vibrationsinformation Måleværdier for støj beregnet iht. EN 60745. Værktøjets A-vurderede lydtrykniveau er typisk mindre end 70 dB(A). Usikkerhed K =3 dB. Støjniveauet kan overstige 80 dB(A) under arbejdet. Brug høreværn! Samlede vibrationsværdier (vektorsum for tre retninger) beregnet iht. EN 60745: Skruning: Vibrationseksponering ah <2,5 m/s2, usikkerhed K =1,5 m/s2. Det svingningsniveau, der er angivet i nærværende instruktioner, er blevet målt iht. en standardiseret måleproces i EN 60745, og kan bruges til at sammenligne el-værktøjer. Det er også egnet til en foreløbig vurdering af svingningsbelastningen. Det angivede svingningsniveau repræsenterer de væsentlige anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes til andre formål, med afvigende indsatsværktøj eller utilstrækkelig vedligeholdelse, kan svingningsniveauet afvige. Dette kan føre til en betydelig forøgelse af svingningsbelastningen i hele arbejdstidsrummet. Til en nøjagtig vurdering af svingningsbelastningen bør der også tages højde for de tider, i hvilke værktøjet er slukket eller godt nok kører, men rent faktisk ikke anvendes. Dette kan føre til en betydelig reduktion af svingningsbelastningen i hele arbejdstidsrummet. Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning som f.eks.: Vedligeholdelse af el-værktøj og indsatsværktøj, holde hænder varme, organisation af arbejdsforløb. Bosch Power Tools 2 609 005 113 | (2.2.11) OBJ_BUCH-781-003.book Page 160 Wednesday, February 2, 2011 3:26 PM 160 | Dansk Overensstemmelseserklæring Vi erklærer under almindeligt ansvar, at det produkt, der er beskrevet under „Tekniske data“, er i overensstemmelse med følgende standarder eller normative dokumenter: EN 60745 (batteridrevne maskiner) resp. EN 60 335 (batteridrevne ladeaggregater) iht. bestemmelserne i direktiverne 2006/95/EF, 2004/108/EF, 2006/42/EF. Teknisk dossier hos: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

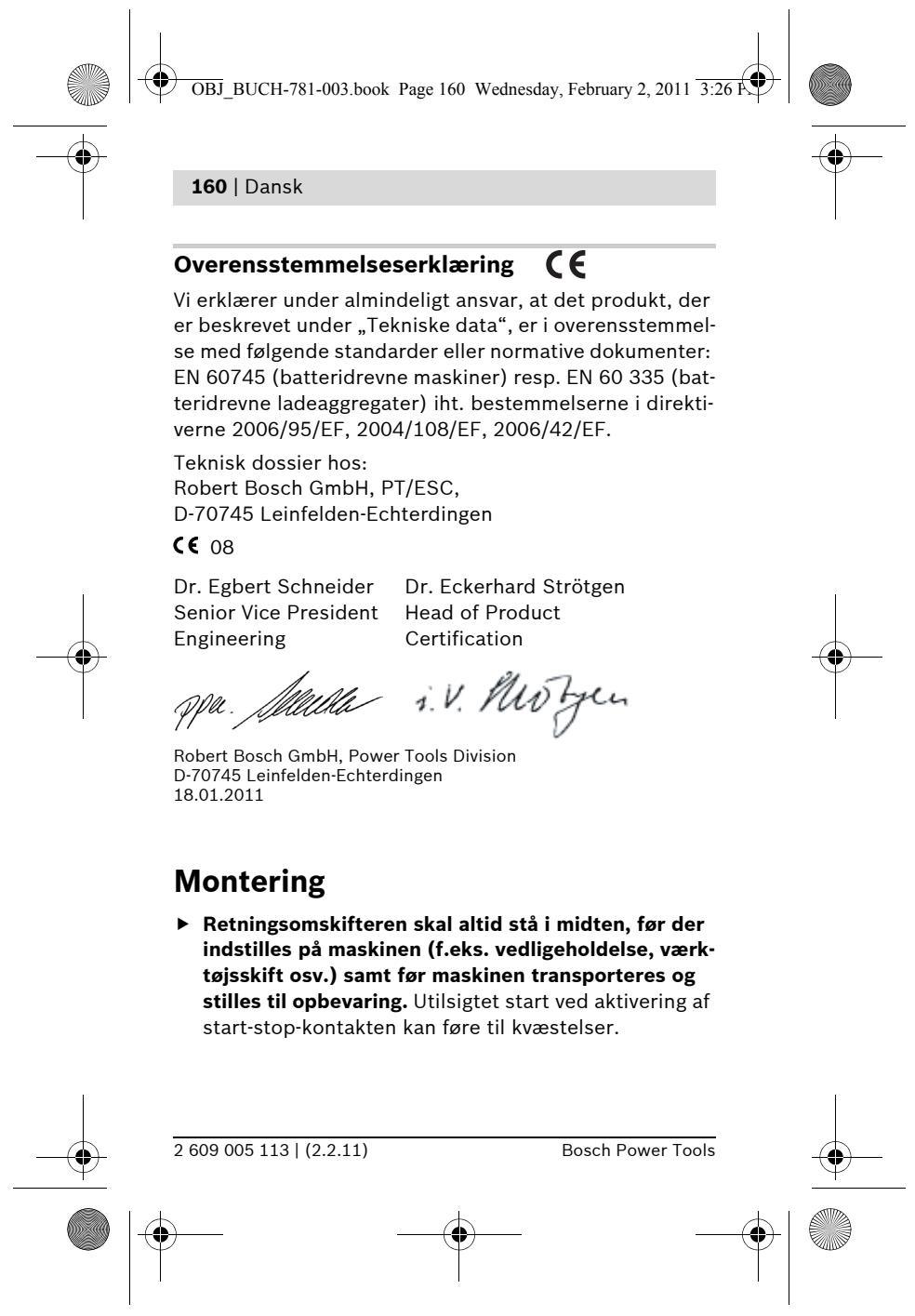

Montering f Retningsomskifteren skal altid stå i midten, før der indstilles på maskinen (f.eks. vedligeholdelse, værktøjsskift osv.) samt før maskinen transporteres og stilles til opbevaring. Utilsigtet start ved aktivering af start-stop-kontakten kan føre til kvæstelser. 2 609 005 113 | (2.2.11) Bosch Power Tools OBJ_BUCH-781-003.book Page 161 Wednesday, February 2, 2011 3:26 PM Dansk | 161 Opladning af akku (se Fig. A) f Anvend ikke noget andet ladeaggregat. Det medleverede ladeaggregat er afstemt, så det passer til den Li-Ion-akku, der er monteret i el-værktøjet. f Kontrollér netspændingen! Strømkildens spænding skal stemme overens med angivelserne på ladeaggregatets typeskilt. Ladeaggregater til 230 V kan også tilsluttes 220 V. Bemærk: Akkuen er til dels oplades ved udleveringen. For at sikre at akkuen fungerer 100 % oplades akkuen helt før første ibrugtagning. Li-ion-akkuen kan oplades til enhver tid, uden at levetiden forkortes. En afbrydelse af opladningen beskadiger ikke akkuen. Li-ion-akkuen er beskyttet mod afladning med „Electronic Cell Protection (ECP)“. Er akkuen afladet, slukkes elværktøjet med en beskyttelseskontakt: Indsatsværktøjet bevæger sig ikke mere. PAS PÅ Tryk ikke videre på start-stop-kontakten efter automatisk slukning af el-værktøjet. Akkuen kan blive beskadiget. Opladningen går i gang, så snart ladeaggregatets stik sættes i stikdåsen og akku-skruetrækkeren anbringes på ladeaggregatet 11. Akku-ladetilstandsindikatoren 5 viser ladefremskridtet. Under opladningen blinker visningen grøn. Akkuen er helt opladet, når visningen lyser grøn hele tiden. El-værktøjets håndgreb bliver varmt under opladningen. Dette er helt normalt. Bosch Power Tools 2 609 005 113 | (2.2.11) OBJ_BUCH-781-003.book Page 162 Wednesday, February 2, 2011 3:26 PM 162 | Dansk Afbryd ladeaggregatet fra strømnettet, hvis det ikke skal anvendes i længere tid. El-værktøjet kan ikke anvendes under opladningen; det er ikke defekt, når det ikke fungerer under opladningen. Læs og overhold henvisningerne mhr. bortskaffelse. Værktøjsskift (se Fig. B) f Brug ikke 2-sidede skrueklinker, der er længere end 25 mm. Sæt skruebitten 1 direkte ind i værktøjsholderen 2. Brug Ibrugtagning Indstil drejeretning (se Fig. C) Med retningsomskifteren 9 kan du ændre el-værktøjets drejeretning. Ved nedtrykket start-stop-kontakt 8 er dette ikke muligt. Højreløb: Til idrejning af skruer trykkes retningsomskifteren 9 helt til venstre. Drejeretningsindikatoren højreløb 4 lyser, når der trykkes på start-stop-kontakten 8 og motoren går. Venstreløb: Skruer løsnes og drejes ud ved at trykke drejeretningsomskifteren 9 helt mod højre. Drejeretningsindikatoren venstreløb 6 lyser, når der trykkes på start-stop-kontakten 8 og motoren går. 2 609 005 113 | (2.2.11) Bosch Power Tools OBJ_BUCH-781-003.book Page 163 Wednesday, February 2, 2011 3:26 PM Dansk | 163 Vælg drejningsmoment Ringen til indstilling af drejningsmomentet 3 bruges til at indstille det nødvendige drejningsmoment i 10 trin. Så snart det indstillede drejningsmoment er nået, stoppes indsatsværktøjet. Trin 1: Lille drejningsmoment til idrejning af skruer med lille diameter eller i bløde materialer. Trin 10: Stort drejningsmoment til idrejning af skruer med stor diameter eller i hårde materialer. Tænd/sluk Til ibrugtagning af el-værktøjet tryk på start-stop-kontakten 8 og hold den nede. Lampen 7 lyser, når start-stop-kontakten 8 trykkes halvt eller helt ned, hvilket gør det muligt at oplyse arbejdsområdet ved dårlige lysforhold. El-værktøjet slukkes ved at slippe start-stop-kontakten 8. Indstil omdrejningstal Du kan regulere omdrejningstallet til det tændte el-værktøj trinløst afhængigt af hvor meget du trykker på startstop-kontakten 8. Let tryk på start-stop-kontakten 8 fører til et lavt omdrejningstal. Med tiltagende tryk øges omdrejningstallet. Automatisk spindellås (Auto-Lock) Borespindlen og dermed værktøjsholderen er fastlåst, når start-stop-kontakten 8 ikke er trykket ned. Dette gør det muligt at idreje skruer, selv om akkuen er afladet, og at bruge el-værktøjet som skruetrækker. Bosch Power Tools 2 609 005 113 | (2.2.11) OBJ_BUCH-781-003.book Page 164 Wednesday, February 2, 2011 3:26 PM 164 | Dansk Temperaturafhængig overbelastningsbeskyttelse El-værktøjet kan ikke overbelastes, hvis det bruges iht. formålet. Udsættes el-værktøjet for for meget belastning eller overskrides den tilladte akku-temperatur på 70 °C, slukker el-værktøjets elektroniske system, til dette igen befinder sig i det optimale driftstemperaturområde. Beskyttelse mod dybdeafladning Li-ion-akkuen er beskyttet mod afladning med „Electronic Cell Protection (ECP)“. Er akkuen afladet, slukkes elværktøjet med en beskyttelseskontakt: Indsatsværktøjet bevæger sig ikke mere. Arbejdsvejledning f El-værktøjet skal altid være slukket, når det anbringes på skruen. Roterende indsatsværktøj kan glide af. Vedligeholdelse og service Vedligeholdelse og rengøring f Retningsomskifteren skal altid stå i midten, før der indstilles på maskinen (f.eks. vedligeholdelse, værktøjsskift osv.) samt før maskinen transporteres og stilles til opbevaring. Utilsigtet start ved aktivering af start-stop-kontakten kan føre til kvæstelser. f El-værktøj og el-værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert arbejde. 2 609 005 113 | (2.2.11) Bosch Power Tools OBJ_BUCH-781-003.book Page 165 Wednesday, February 2, 2011 3:26 PM Dansk | 165 Når akkuen ikke fungerer mere, bedes du kontakte et autoriseret serviceværksted for Bosch el-værktøj. Skulle el-værktøjet trods omhyggelig fabrikation og kontrol holde op med at fungere, skal reparationen udføres af et autoriseret serviceværksted for Bosch-elektroværktøj. El-værktøjets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele. Kundeservice og kunderådgivning Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Reservedelstegninger og informationer om reservedele findes også under: www.bosch-pt.com Bosch kundeservice-team vil gerne hjælpe dig med at besvare spørgsmål vedr. køb, anvendelse og indstilling af produkter og tilbehør. Dansk Bosch Service Center Telegrafvej 3 2750 Ballerup Tel. Service Center: +45 (4489) 8855 Fax: +45 (4489) 87 55 E-Mail: vaerktoej@dk.bosch.com Bortskaffelse El-værktøj, tilbehør og emballage skal genbruges på en miljøvenlig måde. Smid ikke el-værktøj og akkuer/batterier ud sammen med det almindelige husholdningsaffald! Bosch Power Tools 2 609 005 113 | (2.2.11) OBJ_BUCH-781-003.book Page 166 Wednesday, February 2, 2011 3:26 PM 166 | Dansk Gælder kun i EU-lande: Iht. det europæiske direktiv 2002/96/EF skal kasseret elektroværktøj og iht. det europæiske direktiv 2006/66/EF skal defekte eller opbrugte akkuer/batterier indsamles separat og genbruges iht. gældende miljøforskrifter. Akkuer/batterier: f Integrerede akkuer må kun tages ud, når de skal bortskaffes. El-værktøjet kan blive ødelagt, hvis husets skal åbnes. Akkuen tages ud af el-værktøjet ved at trykke på startstop-kontakten 8, til akkuen er helt afladet. Drej skruerne ud på huset og tag huset af. Afbryd for tilslutningerne på akkuen og tag akkuen ud. Akkuer/batterier må ikke smides ud sammen med det almindelige husholdningsaffald, ej heller brændes eller smides i vandet. Akkuer/batterier skal hvis muligt aflades, indsamles, genbruges eller bortskaffes iht. gældende miljøforskrifter. Ret til ændringer forbeholdes. 2 609 005 113 | (2.2.11) Bosch Power Tools OBJ_BUCH-781-003.book Page 167 Wednesday, February 2, 2011 3:26 PM Svenska | 167 Säkerhetsanvisningar
