BRUKSANVISNING PSR 7.2 LI BOSCH

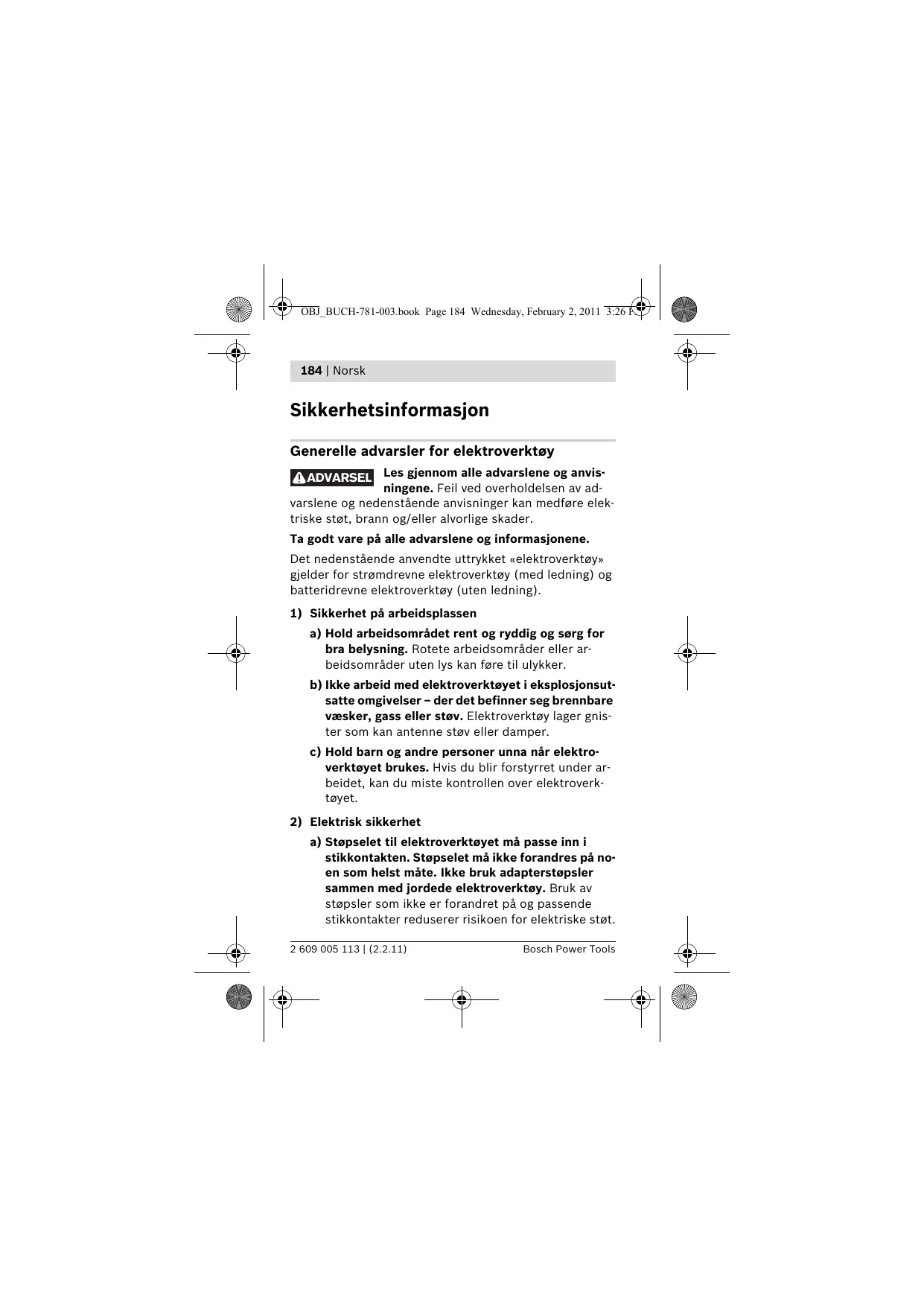

Generelle advarsler for elektroverktøy ADVARSEL Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader. Ta godt vare på alle advarslene og informasjonene. Det nedenstående anvendte uttrykket «elektroverktøy» gjelder for strømdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning).

1) Sikkerhet på arbeidsplassen

a) Hold arbeidsområdet rent og ryddig og sørg for bra belysning. Rotete arbeidsområder eller arbeidsområder uten lys kan føre til ulykker. b) Ikke arbeid med elektroverktøyet i eksplosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv. Elektroverktøy lager gnister som kan antenne støv eller damper. c) Hold barn og andre personer unna når elektroverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.

2) Elektrisk sikkerhet

a) Støpselet til elektroverktøyet må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt. 2 609 005 113 | (2.2.11) Bosch Power Tools OBJ_BUCH-781-003.book Page 185 Wednesday, February 2, 2011 3:26 PM Norsk | 185 b) Unngå kroppskontakt med jordede overflater slik som rør, ovner, komfyrer og kjøleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet. c) Hold elektroverktøyet unna regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt. d) Ikke bruk ledningen til andre formål, f. eks. til å bære elektroverktøyet, henge det opp eller trekke det ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller verktøydeler som beveger seg. Med skadede eller opphopede ledninger øker risikoen for elektriske støt. e) Når du arbeider utendørs med et elektroverktøy, må du kun bruke en skjøteledning som er egnet til utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt. f) Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske støt.

a) Vær oppmerksom, pass på hva du gjør, gå fornuftig frem når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige skader. Bosch Power Tools 2 609 005 113 | (2.2.11) OBJ_BUCH-781-003.book Page 186 Wednesday, February 2, 2011 3:26 PM 186 | Norsk b) Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av personlig sikkerhetsutstyr som støvmaske, sklifaste arbeidssko, hjelm eller hørselvern – avhengig av type og bruk av elektroverktøyet – reduserer risikoen for skader. c) Unngå å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømmen og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell. d) Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til skader. e) Unngå en unormal kroppsholdning. Sørg for å stå stødig og i balanse. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner. f) Bruk alltid egnede klær. Ikke bruk vide klær eller smykker. Hold hår, tøy og hansker unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg. g) Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av et støvavsug reduserer farer på grunn av støv.

4) Omhyggelig bruk og håndtering av elektroverktøy

a) Ikke overbelast verktøyet. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet. 2 609 005 113 | (2.2.11) Bosch Power Tools OBJ_BUCH-781-003.book Page 187 Wednesday, February 2, 2011 3:26 PM Norsk | 187 b) Ikke bruk elektroverktøy med defekt på-/av-bryter. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres. c) Trekk støpselet ut av stikkontakten og/eller fjern batteriet før du utfører innstillinger på elektroverktøyet, skifter tilbehørsdeler eller legger maskinen bort. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet. d) Elektroverktøy som ikke er i bruk må oppbevares utilgjengelig for barn. Ikke la maskinen brukes av personer som ikke er fortrolig med dette eller ikke har lest disse anvisningene. Elektroverktøy er farlige når de brukes av uerfarne personer. e) Vær nøye med vedlikeholdet av elektroverktøyet. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, slik at dette innvirker på elektroverktøyets funksjon. La disse skadede delene repareres før elektroverktøyet brukes. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell. f) Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre. g) Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt kan føre til farlige situasjoner. Bosch Power Tools 2 609 005 113 | (2.2.11) OBJ_BUCH-781-003.book Page 188 Wednesday, February 2, 2011 3:26 PM 188 | Norsk

5) Omhyggelig bruk og håndtering av batteridrevne

verktøy a) Lad batteriet kun opp i ladeapparater som er anbefalt av produsenten. Det oppstår brannfare hvis et ladeapparat som er egnet til en bestemt type batterier, brukes med andre batterier. b) Bruk derfor kun riktig type batterier for elektroverktøyene. Bruk av andre batterier kan medføre skader og brannfare. c) Hold batteriet som ikke er i bruk unna binders, mynter, nøkler, spikre, skruer eller andre mindre metallgjenstander, som kan lage en forbindelse mellom kontaktene. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann. d) Ved gal bruk kan det lekke væske ut av batteriet. Unngå kontakt med denne væsken. Ved tilfeldig kontakt må det skylles med vann. Hvis det kommer væske i øynene, må du i tillegg oppsøke en lege. Batterivæske som renner ut kan føre til irritasjoner på huden eller forbrenninger.

a) Elektroverktøyet ditt skal alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik opprettholdes verktøyets sikkerhet. 2 609 005 113 | (2.2.11) Bosch Power Tools OBJ_BUCH-781-003.book Page 189 Wednesday, February 2, 2011 3:26 PM Norsk | 189 Sikkerhetsinformasjoner for skrutrekkere f Hold elektroverktøyet på de isolerte gripeflatene, hvis du utfører arbeid der skruen kan treffe på skjulte strømledninger. Kontakt mellom skruen og en spenningsførende ledning kan også sette elektroverktøyets metalldeler under spenning og føre til elektriske støt. f Hold elektroverktøyet godt fast. Ved tiltrekking eller løsning av skruer kan det ett øyeblikk oppstå høye reaksjonsmomenter. f Vent til elektroverktøyet er stanset helt før du legger det ned. Innsatsverktøyet kan kile seg fast og føre til at du mister kontrollen over elektroverktøyet. f Sett høyre-/venstre-bryteren i midtstilling før alle arbeider på elektroverktøyet utføres (f. eks. vedlikehold, verktøyskifte osv.) og når den transporteres eller lagres. Det er ellers fare for skader hvis du trykker på på-/av-bryteren ved en feiltagelse. Beskytt elektroverktøyet mot varme, f. eks. også mot permanent solinnvirkning, ild, vann og fuktighet. Det er fare for eksplosjoner. f Ved skader og usakkyndig bruk av batteriet kan det slippe ut damp. Tilfør frisk luft og gå til lege hvis det oppstår helseproblemer. Dampene kan irritere åndedrettsorganene. Sikkerhetsinformasjoner for ladeapparater Hold ladeapparatet unna regn eller fuktighet. Dersom det kommer vann i et ladeapparat, øker risikoen for elektriske støt. Bosch Power Tools 2 609 005 113 | (2.2.11) OBJ_BUCH-781-003.book Page 190 Wednesday, February 2, 2011 3:26 PM 190 | Norsk f Lad kun opp Bosch li-ion-batterier eller batterier som er montert i Bosch-produkter og med en spenning som tilsvarer informasjonene i tekniske data. Ellers er det fare for brann og eksplosjoner. f Hold ladeapparatet rent. Smuss fører til fare for elektriske støt. f Før hver bruk må du kontrollere ladeapparatet, ledningen og støpselet. Ikke bruk ladeapparatet hvis du registrerer skader. Du må ikke åpne ladeapparatet selv og la det alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Skadet ladeapparat, ledning og støpsel øker risikoen for elektriske støt. f Ikke bruk ladeapparatet på lett brennbar undergrunn (f. eks. papir, tekstiler etc.) eller i brennbare omgivelser. Ladeapparatet oppvarmes under oppladingen og det er derfor fare for brann. f Barn må være under oppsyn. Slik kan du sørge for at barn ikke leker med ladeapparatet. f Barn og personer, som på grunn av sine fysiske, sensoriske eller åndelige evner eller sin uerfarenhet eller manglende kunnskaper ikke er i stand til å betjene ladeapparatet sikkert, må ikke bruke dette ladeapparatet uten oppsyn eller anvisning av en ansvarlig person. Ellers er det fare for feil betjening og skader. 2 609 005 113 | (2.2.11) Bosch Power Tools OBJ_BUCH-781-003.book Page 191 Wednesday, February 2, 2011 3:26 PM Norsk | 191 Produkt- og ytelsesbeskrivelse Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader. Formålsmessig bruk Maskinen er beregnet til inn- og utskruing av skruer. Illustrerte komponenter Nummereringen av de illustrerte komponentene gjelder for bildet av elektroverktøyet på illustrasjonssiden. 1 Skrubits* 2 Verktøyfeste 3 Innstillingsring for dreiemomentforvalg 4 Dreieretningsanvisning for høyregang 5 Batteri-ladeindikator 6 Dreieretningsanvisning for venstregang 7 Lampen «Power Light» 8 På-/av-bryter 9 Høyre-/venstrebryter 10 Håndtak (isolert grepflate) 11 Ladeapparat *Illustrert eller beskrevet tilbehør inngår ikke i standard-leveransen. Det komplette tilbehøret finner du i vårt tilbehørsprogram. Bosch Power Tools 2 609 005 113 | (2.2.11) OBJ_BUCH-781-003.book Page 192 Wednesday, February 2, 2011 3:26 PM 192 | Norsk Tekniske data Akku-skrutrekker PSR 7,2 LI Produktnummer 3 603 J57 7..

5,0 Legg merke til produktnummeret på typeskiltet til elektroverktøyet ditt. Handelsbetegnelsene for de enkelte elektroverktøyene kan variere. 2 609 005 113 | (2.2.11) Bosch Power Tools OBJ_BUCH-781-003.book Page 193 Wednesday, February 2, 2011 3:26 PM Norsk | 193 Støy-/vibrasjonsinformasjon Måleverdier for lyden funnet i henhold til EN 60745. Det typiske A-bedømte lydtrykknivået for elektroverktøyet er mindre enn 70 dB(A). Usikkerhet K =3 dB. Støynivået kan i løpet av arbeidet overskride 80 dB(A). Bruk hørselvern! Totale svingningsverdier (vektorsum fra tre retninger) beregnet jf. EN 60745: Skruing: Svingningsemisjonsverdi ah <2,5 m/s2, usikkerhet K =1,5 m/s2. Vibrasjonsnivået som er angitt i disse anvisningene er målt iht. en målemetode som er standardisert i EN 60745 og kan brukes til sammenligning av elektroverktøy med hverandre. Den egner seg til en foreløbig vurdering av svingningsbelastningen. Det angitte svingningsnivået representerer de hovedsakelige anvendelsene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre anvendelser, med avvikende innsatsverktøy eller utilstrekkelig vedlikehold, kan svingningsnivået avvike. Dette kan føre til en tydelig øking av svingningsbelastningen over hele arbeidstidsrommet. Til en nøyaktig vurdering av svingningsbelastningen skal det også tas hensyn til de tidene maskinen er slått av eller går, men ikke virkelig brukes. Dette kan tydelig redusere svingningsbelastningen over hele arbeidstidsrommet. Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot svingningenes virkning, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforløpene. Bosch Power Tools 2 609 005 113 | (2.2.11) OBJ_BUCH-781-003.book Page 194 Wednesday, February 2, 2011 3:26 PM 194 | Norsk Samsvarserklæring Vi erklærer som eneansvarlig at produktet som beskrives under «Tekniske data» stemmer overens med følgende normer eller normative dokumenter: EN 60745 (akku-redskap) hhv. EN 60335 (akku-ladere) jf. bestemmelsene i direktivene 2006/95/EF, 2004/108/EF, 2006/42/EF. Tekniske underlag hos: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Montering f Sett høyre-/venstre-bryteren i midtstilling før alle arbeider på elektroverktøyet utføres (f. eks. vedlikehold, verktøyskifte osv.) og når den transporteres eller lagres. Det er ellers fare for skader hvis du trykker på på-/av-bryteren ved en feiltagelse. 2 609 005 113 | (2.2.11) Bosch Power Tools OBJ_BUCH-781-003.book Page 195 Wednesday, February 2, 2011 3:26 PM Norsk | 195 Opplading av batteriet (se bilde A) f Ikke bruk et annet ladeapparat. Det medleverte ladeapparatet er tilpasset til Li-ion-batteriet som er innebygget i elektroverktøyet. f Ta hensyn til strømspenningen! Spenningen til strømkilden må stemme overens med angivelsene på ladeapparatets typeskilt. Ladeapparater som er merket med 230 V kan også brukes med 220 V. Merk: Batteriet leveres delvis oppladet. For å sikre full effekt fra batteriet, må du lade det fullstendig opp i ladeapparatet før førstegangs bruk. Litium-ion-batteriet kan lades opp til enhver tid uten at levetiden forkortes. Det skader ikke batteriet å avbryte oppladingen. Litium-ion-batteriet er beskyttet av «Electronic Cell Protection (ECP)» mot total utlading. Når batteriet er utladet, kobles elektroverktøyet ut med en beskyttelseskobling: Innsatsverktøyet beveger seg ikke lenger. OBS Trykk etter automatisk utkobling av elektroverktøyet ikke videre på på-/av-bryteren. Batteriet kan ta skade. Oppladingen begynner med en gang nettstøpselet til ladeapparatet settes inn i stikkontakten og batteri-skrutrekkeren deretter settes på ladeapparatet 11. Batteri-ladetilstandsindikatoren 5 viser hvor langt oppladingen er kommet. Ved opplading blinker meldingen grønt. Batteriet er fullt oppladet når meldingen lyser kontinuerlig grønt. Under oppladingen oppvarmes håndtaket på elektroverktøyet. Dette er normalt. Bosch Power Tools 2 609 005 113 | (2.2.11) OBJ_BUCH-781-003.book Page 196 Wednesday, February 2, 2011 3:26 PM 196 | Norsk Når ladeapparatet ikke er i bruk over lengre tid må det adskilles fra strømnettet. Elektroverktøyet kan ikke brukes under opplading; det er ikke defekt hvis det ikke fungerer i løpet av oppladingen. Følg informasjonene om kassering. Verktøyskifte (se bilde B) f Ikke bruk skrutrekkerklinger med 2 sider som er lengre enn 25 mm. Sett skrubitsen 1 direkte inn i verktøyfestet 2. Bruk Igangsetting Innstilling av rotasjonsretningen (se bilde C) Med høyre-/venstrebryteren 9 kan du endre dreieretningen til elektroverktøyet. Ved trykt på-/av-bryter 8 er dette ikke mulig. Høyregang: Til innskruing av skruer trykker du høyre-/ venstrebryteren 9 helt inn mot venstre. Dreieretningsindikatoren for høyregang 4 lyser ved trykt på-/av-bryter 8 og når motoren går. Venstregang: Til løsning hhv. utskruing av skruer trykker du høyre-/venstrebryteren 9 helt inn mot høyre. Dreieretningsindikatoren for venstregang 6 lyser ved trykt på-/av-bryter 8 og når motoren går. 2 609 005 113 | (2.2.11) Bosch Power Tools OBJ_BUCH-781-003.book Page 197 Wednesday, February 2, 2011 3:26 PM Norsk | 197 Forvalg av dreiemoment Med innstillingsringen for dreiemomentforvalg 3 kan du forhåndsinnstille det nødvendige dreiemomentet i 10 trinn. Såsnart det innstilte dreiemomentet er nådd, stanses innsatsverktøyet. Trinn 1: Mindre dreiemoment til innskruing av skruer med mindre diameter eller i myke materialer. Trinn 10: Større dreiemoment til innskruing av skruer med større diameter eller i harde materialer. Inn-/utkobling Trykk til igangsetting av elektroverktøyet på på-/av-bryteren 8 og hold den trykt inne. Lampen 7 lyser ved litt eller helt inntrykket på-/av-bryter 8 og muliggjør opplysing av arbeidsområdet ved ugunstige lysforhold. Til utkobling av elektroverktøyet slipper du på-/av-bryteren 8. Innstilling av turtallet Du kan innstille turtallet på innkoplet elektroverktøy trinnløst, avhengig av hvor langt du trykker på-/av-bryteren 8 inn. Et svakt trykk på på-/av-bryteren 8 fører til et lavt turtall. Turtallet økes med økende trykk. Helautomatisk spindellås (Auto-Lock) Ved ikke trykt på-/av-bryter 8 låses borespindelen og verktøyholderen låses. Bosch Power Tools 2 609 005 113 | (2.2.11) OBJ_BUCH-781-003.book Page 198 Wednesday, February 2, 2011 3:26 PM 198 | Norsk Dette muliggjør en innskruing av skruer også når batteriet er utladet hhv. hvis elektroverktøyet brukes som skrutrekker. Temperaturavhengig overlastbeskyttelse Ved formålsmessig bruk kan elektroverktøyet ikke overbelastes. Ved for sterk belastning eller overskridelse av godkjent batteri-temperatur på 70 °C kopler elektronikken ut elektroverktøyet, til det igjen er i optimal driftstemperaturområde. Beskyttelse mot total utlading Litium-ion-batteriet er beskyttet av «Electronic Cell Protection (ECP)» mot total utlading. Når batteriet er utladet, kobles elektroverktøyet ut med en beskyttelseskobling: Innsatsverktøyet beveger seg ikke lenger. Arbeidshenvisninger f Sett elektroverktøyet bare på skruen når det er slått av. Innsatsverktøy som dreier seg kan skli. Service og vedlikehold Vedlikehold og rengjøring f Sett høyre-/venstre-bryteren i midtstilling før alle arbeider på elektroverktøyet utføres (f. eks. vedlikehold, verktøyskifte osv.) og når den transporteres eller lagres. Det er ellers fare for skader hvis du trykker på på-/av-bryteren ved en feiltagelse. 2 609 005 113 | (2.2.11) Bosch Power Tools OBJ_BUCH-781-003.book Page 199 Wednesday, February 2, 2011 3:26 PM Norsk | 199 f Hold elektroverktøyet og ventilasjonsspaltene alltid rene, for å kunne arbeide bra og sikkert. Hvis batteriet ikke lenger er funksjonsdyktig, må du henvende deg til en autorisert kundeservice for Bosch-elektroverktøy. Hvis elektroverktøyet til tross for omhyggelige produksjons- og kontrollmetoder en gang skulle svikte, må reparasjonen utføres av et autorisert serviceverksted for Bosch-elektroverktøy. Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på elektroverktøyets typeskilt. Kundeservice og kunderådgivning Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Deltegninger og informasjoner om reservedeler finner du også under: www.bosch-pt.com Bosch-kundeservice er gjerne til hjelp ved spørsmål om kjøp, bruk og innstilling av produkter og tilbehør. Norsk Robert Bosch AS Postboks 350 1402 Ski Tel.: (+47) 64 87 89 50 Faks: (+47) 64 87 89 55 Bosch Power Tools 2 609 005 113 | (2.2.11) OBJ_BUCH-781-003.book Page 200 Wednesday, February 2, 2011 3:26 PM 200 | Norsk Deponering Elektroverktøy, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning. Elektroverktøy og batterier må ikke kastes i vanlig søppel! Kun for EU-land: Iht. det europeiske direktivet 2002/96/EF om gamle elektriske apparater og iht. det europeiske direktivet 2006/66/EF må defekte eller oppbrukte batterier/oppladbare batterier samles inn adskilt og leveres inn til en miljøvennlig resirkulering. Batterier/oppladbare batterier: f Integrerte batterier må kun fjernes til deponering. Dersom huset åpnes kan elektroverktøyet ødelegges. For å ta batteriet ut av elektroverktøyet, trykker du på-/avbryteren 8 helt til batteriet er helt utladet. Skru skruene på huset ut og ta av selve huset. Adskill koblingene på batteriet og ta batteriet ut. Ikke kast batterier i vanlig søppel, ild eller vann. Batterier skal samles inn – helst i utladet tilstand – resirkuleres eller deponeres på en miljøvennlig måte. Rett til endringer forbeholdes. 2 609 005 113 | (2.2.11) Bosch Power Tools OBJ_BUCH-781-003.book Page 201 Wednesday, February 2, 2011 3:26 PM Suomi | 201 Turvallisuusohjeita
