BRUKSANVISNING PSR 7.2 LI BOSCH

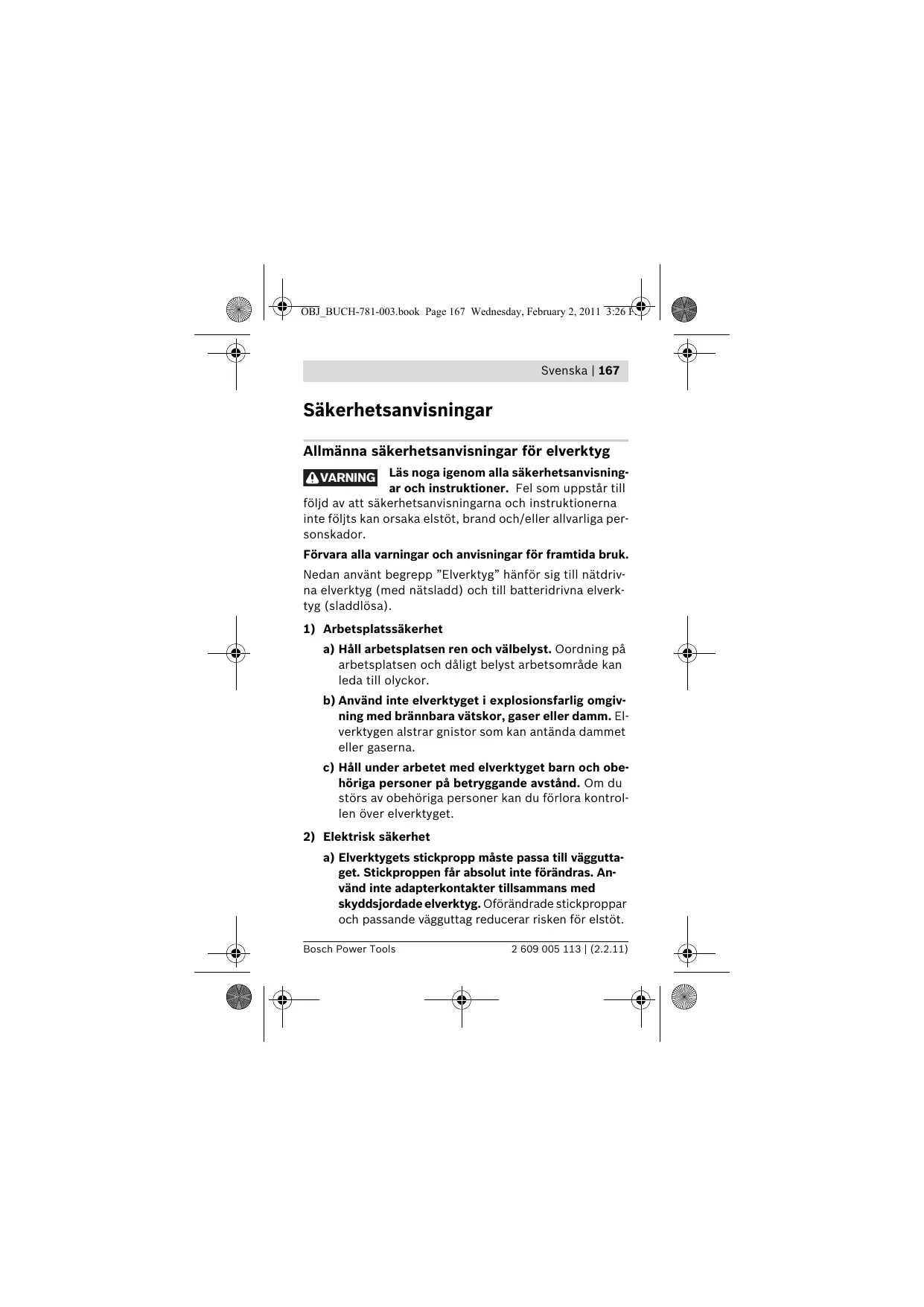

Allmänna säkerhetsanvisningar för elverktyg Läs noga igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. VARNING Förvara alla varningar och anvisningar för framtida bruk. Nedan använt begrepp ”Elverktyg” hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

1) Arbetsplatssäkerhet

a) Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor. b) Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. c) Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

2) Elektrisk säkerhet

a) Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt. Bosch Power Tools 2 609 005 113 | (2.2.11) OBJ_BUCH-781-003.book Page 168 Wednesday, February 2, 2011 3:26 PM 168 | Svenska b) Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad. c) Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt. d) Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elstöt. e) När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt. f) Använd ett felströmsskydd om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Felströmsskyddet minskar risken för elstöt.

a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. 2 609 005 113 | (2.2.11) Bosch Power Tools OBJ_BUCH-781-003.book Page 169 Wednesday, February 2, 2011 3:26 PM Svenska | 169 b) Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t.ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada. c) Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. d) Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. e) Undvik onormala kroppsställningar. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer. f) Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret, kläderna och handskarna på avstånd från rörliga delar. Löst hängande kläder, långt hår och smycken kan dras in av roterande delar. g) När elverktyg används med dammutsugnings- och -uppsamlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar. Bosch Power Tools 2 609 005 113 | (2.2.11) OBJ_BUCH-781-003.book Page 170 Wednesday, February 2, 2011 3:26 PM 170 | Svenska

4) Korrekt användning och hantering av elverktyg

a) Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. b) Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. c) Dra stickproppen ur vägguttaget och/eller ta bort batteriet innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. d) Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. e) Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg. f) Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. 2 609 005 113 | (2.2.11) Bosch Power Tools OBJ_BUCH-781-003.book Page 171 Wednesday, February 2, 2011 3:26 PM Svenska | 171 g) Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå.

5) Omsorgsfull hantering och användning av sladdlösa

elverktyg a) Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper finns risk för brand. b) Använd endast batterier som är avsedda för aktuellt elverktyg. Används andra batterier finns risk för kroppsskada och brand. c) Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avstånd från reservbatterier för att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand. d) Om batteriet används på fel sätt finns risk för att vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutom läkare. Batterivätskan kan medföra hudirritation och brännskada.

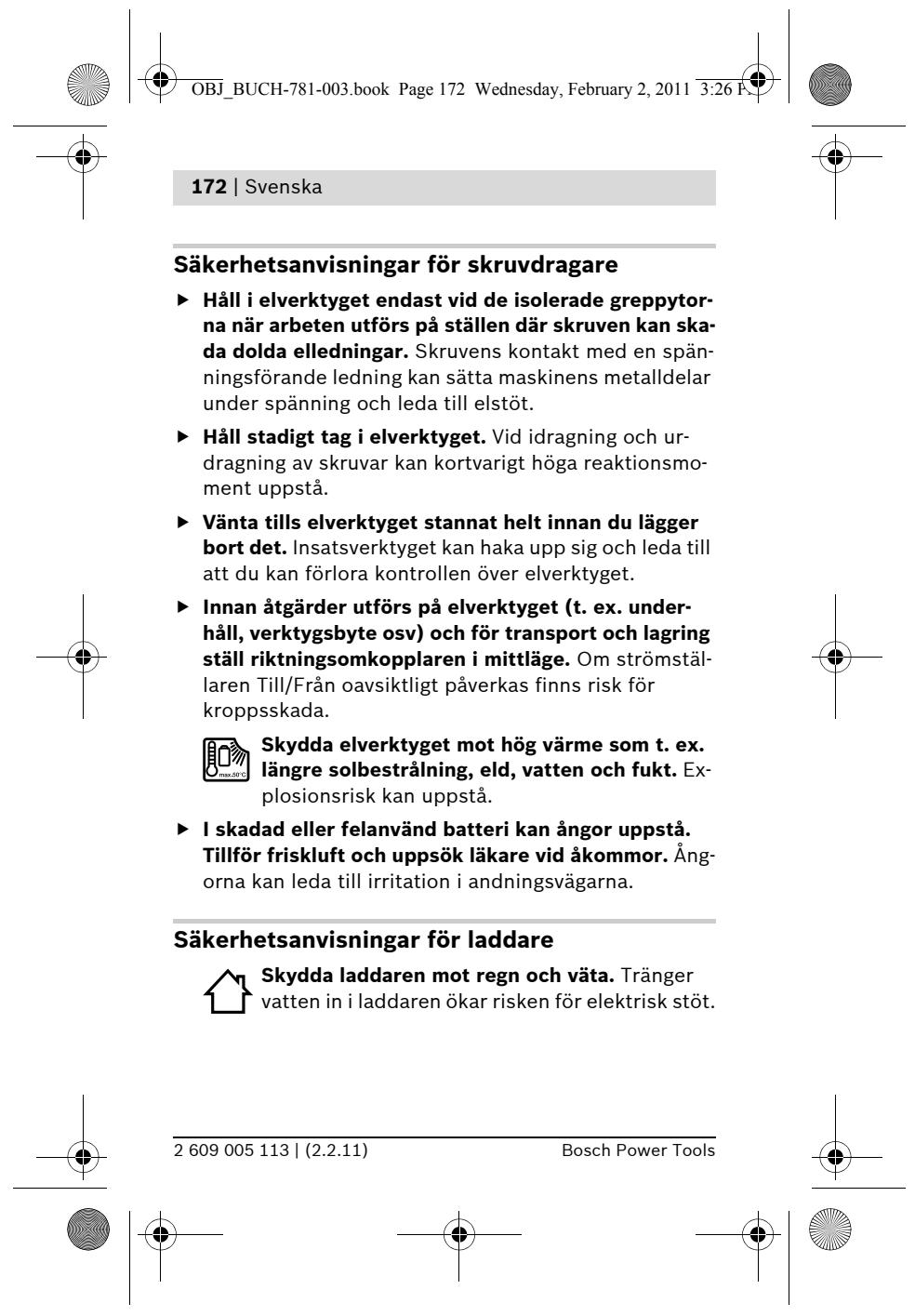

a) Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls. Bosch Power Tools 2 609 005 113 | (2.2.11) OBJ_BUCH-781-003.book Page 172 Wednesday, February 2, 2011 3:26 PM 172 | Svenska Säkerhetsanvisningar för skruvdragare f Håll i elverktyget endast vid de isolerade greppytorna när arbeten utförs på ställen där skruven kan skada dolda elledningar. Skruvens kontakt med en spänningsförande ledning kan sätta maskinens metalldelar under spänning och leda till elstöt. f Håll stadigt tag i elverktyget. Vid idragning och urdragning av skruvar kan kortvarigt höga reaktionsmoment uppstå. f Vänta tills elverktyget stannat helt innan du lägger bort det. Insatsverktyget kan haka upp sig och leda till att du kan förlora kontrollen över elverktyget. f Innan åtgärder utförs på elverktyget (t. ex. underhåll, verktygsbyte osv) och för transport och lagring ställ riktningsomkopplaren i mittläge. Om strömställaren Till/Från oavsiktligt påverkas finns risk för kroppsskada. Skydda elverktyget mot hög värme som t. ex. längre solbestrålning, eld, vatten och fukt. Explosionsrisk kan uppstå. f I skadad eller felanvänd batteri kan ångor uppstå. Tillför friskluft och uppsök läkare vid åkommor. Ångorna kan leda till irritation i andningsvägarna. Säkerhetsanvisningar för laddare Skydda laddaren mot regn och väta. Tränger vatten in i laddaren ökar risken för elektrisk stöt. 2 609 005 113 | (2.2.11) Bosch Power Tools OBJ_BUCH-781-003.book Page 173 Wednesday, February 2, 2011 3:26 PM Svenska | 173 f Ladda endast Bosch litium-jonbatterier eller batterier som monterats i Bosch produkter med en spänning som anges i tekniska data. I annat fall finns risk för brand och explosion. f Håll laddaren ren. Förorening kan leda till elektrisk stöt. f Kontrollera laddare, kabel och stickkontakt före varje användning. En skadad laddare får inte användas. Du får själv aldrig öppna laddaren, låt den repareras av kvalificerad fackman och endast med originalreservdelar. Skadade laddare, ledningar eller stickkontakter ökar risken för elektrisk stöt. f Använd inte laddaren på lättantändligt underlag (t. ex. papper, textilier mm) resp. i brännbar omgivning. Vid laddningen värms laddaren upp vilket kan medföra brandrisk. f Håll barn under uppsikt. Barn får inte leka med laddaren. f Laddaren får inte användas av barn eller personer med begränsad fysisk, sensorisk eller psykisk förmåga eller som saknar den erfarenhet och kunskap som krävs för säker hantering. Undantag görs om personen övervakas av en ansvarig person som även kan undervisa i laddarens användning. I annat fall finns risk för felhantering och personskada. Bosch Power Tools 2 609 005 113 | (2.2.11) OBJ_BUCH-781-003.book Page 174 Wednesday, February 2, 2011 3:26 PM 174 | Svenska Produkt- och kapacitetsbeskrivning Läs noga igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Ändamålsenlig användning Elverktyget är avsett för i- och urdragning av skruvar. Illustrerade komponenter Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksida. 1 Skruvbits* 2 Verktygsfäste 3 Ställring för vridmomentsförval 4 Rotationsindikator högergång 5 Indikering av batteriets laddningstillstånd 6 Rotationsindikator vänstergång 7 Lampa ”Power Light” 8 Strömställare Till/Från 9 Riktningsomkopplare 10 Handgrepp (isolerad greppyta) 11 Laddare *I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns. 2 609 005 113 | (2.2.11) Bosch Power Tools OBJ_BUCH-781-003.book Page 175 Wednesday, February 2, 2011 3:26 PM Svenska | 175 Tekniska data Sladdlös skruvdragare PSR 7,2 LI Produktnummer 3 603 J57 7..

0–230 Max. vridmoment hårt/ mjukt skruvförband enligt ISO 5393

0,5 Märkspänning Tomgångsvarvtal Vikt enligt EPTA-Procedure 01/2003 min Li-jon Batterimodul Kapacitet

5,0 Beakta produktnumret på elverktygets typskylt. Handelsbeteckningarna för enskilda elverktyg kan variera. Bosch Power Tools 2 609 005 113 | (2.2.11) OBJ_BUCH-781-003.book Page 176 Wednesday, February 2, 2011 3:26 PM 176 | Svenska Buller-/vibrationsdata Mätvärdena för ljudnivån anges enligt EN 60745. Elverktygets A-vägda ljudtrycksnivå är i typiska fall mindre än 70 dB(A). Onoggrannhet K =3 dB. Ljudnivån kan vid arbeten överskrida 80 dB(A). Använd hörselskydd! Totala vibrationsvärden (vektorsumma ur tre riktningar) framtaget enligt EN 60745: Skruvdragning: Vibrationsemissionsvärde ah <2,5 m/s2, onoggrannhet K =1,5 m/s2. Mätningen av den vibrationsnivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad i EN 60745 och kan användas vid jämförelse av olika elverktyg. Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen. Den angivna vibrationsnivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål och med andra insatsverktyg eller inte underhållits ordentligt kan vibrationsnivån avvika. Härvid kan vibrationsbelastningen under arbetsperioden öka betydligt. För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när elvektyget är frånkopplat eller är igång men inte används. Detta reducerar tydligt vibrationsbelastningen för den totala arbetsperioden. Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t.ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen. 2 609 005 113 | (2.2.11) Bosch Power Tools OBJ_BUCH-781-003.book Page 177 Wednesday, February 2, 2011 3:26 PM Svenska | 177 Försäkran om överensstämmelse Vi försäkrar härmed under exklusivt ansvar att denna produkt som beskrivs i ”Tekniska data” överensstämmer med följande normer och normativa dokument: EN 60745 (sladdlösa verktyg) resp EN 60335 (batteriladdare) enligt bestämmelserna i direktiven 2006/95/EG, 2004/108/EG, 2006/42/EG. Teknisk tillverkningsdokumentation finns hos: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Montage f Innan åtgärder utförs på elverktyget (t. ex. underhåll, verktygsbyte osv) och för transport och lagring ställ riktningsomkopplaren i mittläge. Om strömställaren Till/Från oavsiktligt påverkas finns risk för kroppsskada. Bosch Power Tools 2 609 005 113 | (2.2.11) OBJ_BUCH-781-003.book Page 178 Wednesday, February 2, 2011 3:26 PM 178 | Svenska Batteriets laddning (se bild A) f Använd inte andra laddare. Den medlevererade laddaren är anpassad till det li-jonbatteri som är monterat i elverktyget. f Beakta nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på laddarens typskylt. Laddare märkta med 230 V kan även anslutas till 220 V. Anvisning: Batteriet levereras ofullständigt uppladdat. För full effekt ska batteriet före första användningen laddas upp i laddaren. Litium-jonbatteriet kan när som helst laddas upp eftersom detta inte påverkar livslängden. Batteriet skadas inte om laddning avbryts. Litium-jonbatteriet är med ”Electronic Cell Protection (ECP)” skyddad mot djupurladdning. Vid urladdat batteri kopplar skyddskopplingen från elverktyget: Insatsverktyget roterar inte längre. OBS Undvik att trycka på strömställaren Till/Från efter en automatisk frånkoppling av elverktyget. Batteriet kan skadas. Laddningen startar när laddarens stickpropp ansluts till nätuttaget och den sladdlösa skruvdragaren placeras på laddaren 11. Batteriladdningsindikatorn 5 visar hur laddningen fortskrider. Under laddning blinkar indikatorn med grönt ljus. Batterimodulen är fullständigt uppladdad när indikatorn permanent lyser med grönt ljus. Under laddning blir elverktygets handtag varmt. Detta är normalt. 2 609 005 113 | (2.2.11) Bosch Power Tools OBJ_BUCH-781-003.book Page 179 Wednesday, February 2, 2011 3:26 PM Svenska | 179 Koppla från nätströmmen till laddaren om den inte ska användas under en längre tid. Elverktyget kan under uppladdning inte användas; dvs. batteriet är inte defekt även om det inte fungerar under uppladdning. Beakta anvisningarna för avfallshantering. Verktygsbyte (se bild B) f Använd inte tvåsidiga skruvbits som är längre än 25 mm. Skjut in skruvbitsen 1 direkt i verktygsfästet 2. Drift Driftstart Inställning av rotationsriktning (se bild C) Med riktningsomkopplaren 9 kan elverktygets rotationsriktning ändras. Vid nedtryckt strömställare Till/Från 8 kan omkoppling inte ske. Högergång: För idragning av skruvar tryck riktningsomkopplaren 9 åt vänster mot stopp. Rotationsindikatorn högergång 4 lyser när strömställaren Till/Från 8 påverkats och motorn är igång. Vänstergång: För lossning och urdragning av skruvar tryck riktningsomkopplaren 9 åt höger mot stopp. Rotationsindikatorn vänstergång 6 lyser när strömställaren Till/Från 8 påverkats och motorn är igång. Bosch Power Tools 2 609 005 113 | (2.2.11) OBJ_BUCH-781-003.book Page 180 Wednesday, February 2, 2011 3:26 PM 180 | Svenska Förval av vridmoment Med ställringen för vridmomentförval 3 kan det vridmoment som behövs väljas i 10 steg. När det inställda vridmomentet uppnås stoppas insatsverktyget. Steg 1: Lågt vridmoment för idragning av skruvar med liten diameter eller i mjukt material. Steg 10: Högre vridmoment för idragning av skruvar med stor diameter eller i hårt material. In- och urkoppling Tryck för start av elverktyget ned strömställaren Till/Från 8 och håll den nedtryckt. Lampan 7 lyser vid lätt eller helt nedtryckt strömställare Till/Från 8 och belyser arbetsområdet vid ogynnsamma belysningsförhållanden. För frånkoppling av elverktyget släpp strömställaren Till/ Från 8. Inställning av varvtal Varvtalet på inkopplat elverktyg kan justeras steglöst genom att mer eller mindre trycka ned strömställaren Till/ Från 8. Ett lätt tryck på strömställaren Till/Från 8 ger ett lågt varvtal. Med tilltagande tryck ökar varvtalet. Helautomatisk spindellåsning (Auto-Lock) Vid opåverkad strömställare Till/Från 8 är borrspindeln och även verktygsfästet låsta. 2 609 005 113 | (2.2.11) Bosch Power Tools OBJ_BUCH-781-003.book Page 181 Wednesday, February 2, 2011 3:26 PM Svenska | 181 Detta möjliggör idragning av skruvar även om batteriet är förbrukat, dvs verktyget kan användas som en normal skruvdragare. Temperaturberoende överbelastningsskydd Om elverktyget används på ändamålsenligt sätt kan det inte överbelastas. Vid för kraftig belastning eller om tilllåten batteritemperatur på 70 °C överskrids, kopplar elektroniken bort elverktyget tills det åter uppnått optimal drifttemperatur. Djupurladdningsskydd Litium-jonbatteriet är med ”Electronic Cell Protection (ECP)” skyddad mot djupurladdning. Vid urladdat batteri kopplar skyddskopplingen från elverktyget: Insatsverktyget roterar inte längre. Arbetsanvisningar f Elverktyget ska vara frånkopplat när det förs mot skruven. Roterande einsatsverktyg kan slira bort. Underhåll och service Underhåll och rengöring f Innan åtgärder utförs på elverktyget (t. ex. underhåll, verktygsbyte osv) och för transport och lagring ställ riktningsomkopplaren i mittläge. Om strömställaren Till/Från oavsiktligt påverkas finns risk för kroppsskada. Bosch Power Tools 2 609 005 113 | (2.2.11) OBJ_BUCH-781-003.book Page 182 Wednesday, February 2, 2011 3:26 PM 182 | Svenska f Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete. Kontakta en auktoriserad serviceverkstad för Bosch-elverktyg när batteriet inte längre är funktionsdugligt. Om i elverktyget trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för Bosch elverktyg. Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på elverktygets typskylt. Kundservice och kundkonsulter Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskissar och informationer om reservdelar lämnas även på adressen: www.bosch-pt.com Bosch kundkonsultgruppen hjälper gärna när det gäller frågor beträffande köp, användning och inställning av produkter och tillbehör. Svenska Bosch Service Center Telegrafvej 3 2750 Ballerup Danmark Tel.: +46 (020) 41 44 55 Fax: +46 (011) 18 76 91 2 609 005 113 | (2.2.11) Bosch Power Tools OBJ_BUCH-781-003.book Page 183 Wednesday, February 2, 2011 3:26 PM Svenska | 183 Avfallshantering Elverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning. Släng inte elverktyg och inte heller batterier i hushållsavfall! Endast för EU-länder: Enligt europeiska direktivet 2002/96/EG måste obrukbara elverktyg och enligt europeiska direktivet 2006/66/EG felaktiga eller förbrukade batterier separat omhändertas och på miljövänligt sätt lämnas in för återvinning. Sekundär-/primärbatterier: f Inbyggda batterier får demonteras endast för avfallshantering. Om kåpan öppnas finns risk för att elverktyget förstörs. Aktivera, när elverktygets batterimodul skall tas bort, strömställaren Till/Från 8 tills batteriet är fullständigt urladdat. Skruva loss skruvarna på huset och ta bort husskalet. Lossa batterimodulens anslutningar och ta ut batterimodulen. Förbrukade batterier får inte slängas i hushållsavfall och inte heller i eld eller vatten. Batterierna ska helst vara urladdade när de samlas för återvinning eller omhändertas på miljövänligt sätt. Ändringar förbehålles. Bosch Power Tools 2 609 005 113 | (2.2.11) OBJ_BUCH-781-003.book Page 184 Wednesday, February 2, 2011 3:26 PM 184 | Norsk Sikkerhetsinformasjon
