BRUGSANVISNING SC 7620 Scala

DK-15Tekniske data Måleområde Tryk: 20 ~ 300 mmHg Pulsfrekvens: 40 ~ 200 puls/min. Nøjagtighed Tryk: 3 mmHg Pulsfrekvens: ± 5% af den målte værdi Målemetode Oscillometrisk (Fuzzy-logik) Automatisk slukning 150 sekunder efter sidste knaptryk Hukommelse 2x50-sæt Apparatstørrelse 80 x 134 x 47mm (uden manchet) Masse ca. 330g (inklusive batterier) Manchetstørrelse 22 - 32 cm Driftsbetingelser 10 ~ 40˚C, 15 ~ 90%RH Driftsspænding: 6V (4 x AAA alkaliske batterier (LR03)) Batterilevetid Ca. 250 målinger Lagerbetingelser 0 ~ 50 °C, <93% RH IP-klassificering IP20 (beskytter mod indtrængende legeme <12,5 mm, apparatet er ikke vandtæt) - Ret til tekniske ændringer i takt med den tekniske udvikling forbeholdes - Oplysninger om garanti Vi yder en garanti på 2 år på blodtryksmåleren. Kassebonen gælder som dokumentation. Under garantiperioden vil en defekt blodtryksmåler blive repareret uden betaling. Garantien dækker ikke skader, der skyldes forkert håndtering, uheld, tilsidesættelse af brugsanvisningen eller omforandringer af blodtryksmåleren ved tredjepart. D-14

F-4 knappen en gang til, så vil displayet vise: dEL (delete = slet) og ALL (for alle lagerpladser). Tryk øjeblikkeligt på ON/OFF-knappen for at slette alle værdier. Dato og klokkeslæt bevares. Pleje og vedligeholdelse

1. Pas på ikke at tabe blodtryksmåleren på gulvet. Den er

2. Hverken blodtryksmåleren eller manchetten må skilles ad

4. Undgå direkte solindfald, høje temperaturer, fugt, støv og

rengøringsmidler. Manchetten må ikke vaskes eller dyppes i vand. Rengøring

1. Brug en klud fugtet med vand eller et neutralt

rengøringsmiddel til at rengøre apparatet med. Bagefter tørres apparatet af.

2. Pletter på manchetten fjernes forsigtigt med en fugtig klud

Periodisk efterkalibrering En kontrol af målenøjagtigheden for SC 7620 er normalt ikke nødvendig. For apparater, der finder anvendelse i den lægelige praksis, foreskriver den aktuelle erhvervsforordning vedrørende medicinske produkter en måleteknisk kontrol efter 2 år.

Hukommelsesfunktion SC 7620 gemmer 50 måleresultater pr. hukommelsesområde. Hvert måleresultat (systolisk, diastolisk tryk og puls) gemmes med dato og klokkeslæt. Det ældste måleresultat tildeles lagerpladsen 1. De efterfølgende måleresultater gemmes i den rækkefølge, de optræder i op til 50. Herefter er hukommelsen fuld. Det næste måleresultat gemmes på lagerplads 50. Måleresultatet, der tidligere befandt sig på lagerplads 50, skifter til lagerplads 49 (osv. 4847 .... 21). Det ældste måleresultat, som før var på lagerplads 1, går tabt. Sletning af en gemt blodtryksværdi Kald den blodtryksværdi frem, der skal slettes, med MEMORY-knappen. Et øjeblikkeligt tryk (i mindst 4 sekunder!!!) på ON/OFF-knappen og displayet viser: dEL (delete = slet) og nummeret på lagerpladsen. Tryk øjeblikkeligt på ON/OFF-knappen for at slette værdien. Sletning af alle gemte blodtryksværdier Kald en vilkårlig blodtryksværdi frem med MEMORY- knappen. Et øjeblikkeligt tryk (i mindst 4 sekunder!!!) på ON/OFF-knappen og displayet viser: dEL (delete = slet) og nummeret på lagerpladsen. Tryk øjeblikkeligt på MEMORY-

4. Hvis der registreres en uregelmæssig puls, angives det

med symbolet " ". En forstyrrelse i hjerterytmen angives, hvis tidsrummet mellem to pulsslag er 5/3 gange så højt som den gennemsnitligt målte puls, og denne forstyrrelse optræder tre gange inden for en måling. Hvis forstyrrelser i hjerterytmen ofte optræder, skal du opsøge din læge.

5. Hvis der efter en afsluttet måling kommer følgende visning

frem på LCD'en (se t.h.): Så udgør afstanden mellem den systoliske og den diastoliske blodtryksværdi mere end 60 mmHg (i eksemplet: 63 mmHg). Optræder denne effekt hyppigt (forhøjet pulstryk), skal du opsøge din læge.

6. Når blodtryksmåleren slukkes, gemmes de reelle

blodtryksværdier i hukommelsen og kan herefter kaldes frem med MEMORY-knappen. Vurdering af blodtryksværdier ud fra WHO*-kriterier Status 29.12.2007 Klassifikation

Ifølge WHO foreligger højt blodtryk ved 140/90 mmH. *WHO – eng.: World Health Organization (verdenssundhedsorganisationen)

DK-11Påsætning af manchet og måleposition

1. Sørg for, at omkredsen af din overarm ligger inden for det

3. Læg manchetten omkring den blottede venstre overarm.

Måling gennem tynd beklædning er mulig.

4. Underkanten af manchetten skal befinde sig omtrent 2 ~

3 cm over albuen. Manchetten må ikke påsættes for stramt.

5. Sæt dig opret ved et bord (blodtryksmåleren skal stå på

bordet). Dine fødder skal stå fladt på gulvet. Slap af. Hvis det ikke er muligt at foretage målingen på venstre arm , benyttes den højre arm. Gennemførelse af måling

på grundlag af en farvemarkeret skala (WHO-indikator), der vises ude til venstre på LCD-displayet.

F-8 Forberedelse af ibrugtagning Isætning af batterier Inden blodtryksmåleren tages i brug første gang, eller hvis det med symbolet " " angives, at batterierne er opbrugt, er fremgangsmåden som følger:

1. Tag dækslet til batteriskakten af, og isæt 4 stk. alkaliske

batterier (LR 03) . Sørg for, at batterierne vender rigtigt. Den rigtige polaritet er afbildet i batteriskakten med " + " og " - ". Sæt dækslet til batteriskakten på igen.

2. Alle fire batterier skal være alkaliske og af samme type.

3. Når batterivisningen kommer frem, skal alle batterier

skiftes ud samtidigt.

4. Det integrerede ur og hukommelsens indhold kan blive

slettet under batteriskift. Uret skal så genindstilles. Indstilling af ur Det integrerede ur skal indstilles inden den første måling, så målingerne kan tidsregistreres.

1. I slukket tilstand holdes MEMORY-knappen inde, indtil

angivelse af år blinker på displayet. Med ON/OFF-knappen kan året ændres. Ved at trykke på MEMORY-knappen går du videre til næste indstilling.

2. Ligeledes indstilles måned, dag, time og minut.

3. Herefter kommer "CL" frem. Med ON/OFF-knappen

vælger du "on" for konstant visning af klokkeslæt eller "off" for fravalg af visning af klokkeslæt. Der kan indstilles 4 tider for vækkeur (AL1 - AL4). Er en tid for vækkeur indstillet, ses vækketidspunktet på displayet (se side 7).

DK-9Forklaring på anvendte symboler SYS Systolisk blodtryksværdi DIA Diastolisk blodtryksværdi Visning ved forstyrrelser i hjerterytmen

Læs brugsanvisningen

Anvisninger til bortskaffelse

Produktionsdato (måned/år)

Fejl grundet bevægelse under målingen.

Der kunne ikke registreres nogen puls.

Systolisk og diastolisk værdi ikke plausible.

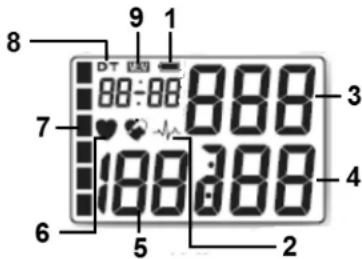

F-10 LCD-displayet (kun de symboler, der er tilknyttet en funktion)

1 - Visning ved påkrævet batteriskift

2 - Visning ved forstyrrelser i hjerterytmen

3 - Systolisk blodtryksværdi

4 - Diastolisk blodtryksværdi

1. Foretag målingen på samme tidspunkt af dagen under de

2. Undgå under målingen at spise, ryge eller bevæge dig.

Kaffe eller alkohol må ikke være indtaget inden for i hvert fald de sidste 30 minutter.

3. Tag tætsiddende tøj af overarmen, og kontroller, at

området, hvor manchetten skal placeres, er frit.

4. Sæt dig ret op ved et bord, og slap af i ca. 5 minutter, og

lad målingen foretage i rolige omgivelser.

5. Hvis du vil gentage en måling, skal du vente i mindst 5

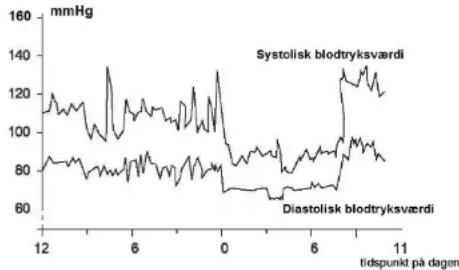

DK-5Om blodtryk Hvad er blodtryk? Blodtrykket fremkaldes af den kraft, som det strømmende blod udøver ind mod arterievæggene , efter at hjertet har pumpet blodet ud i karsystemet. Hvad er systolisk og diastolisk tryk? Det systoliske tryk er det højeste tryk under hjerte- kontraktion, det diastoliske tryk er trykket, når hjertet hviler. Hvad er årsagen til lavt blodtryk? Lavt blodtryk afstedkommer ganske vist nogle ubehagelige symptomer såsom svimmelhed og/eller afkræftelse, men er bedre end et for højt blodtryk. Udsving i blodtrykket Det menneskelige blodtryk svinger i løbet af dagen (se diagram); udsvingene fremkaldes af: Madindtag, bad, sport, rygning, alkoholindtag, stress, psykisk anspændthed, vejrtrækning, samtale, bevægelse, ændringer i temperaturen eller fugtigheden osv. Mulige udsving i blodtrykket i løbet af dagen:

13. Lad din læge vurdere din helbredsmæssige tilstand og

oplyse dig om dit blodtryksområde, inden måling foretages derhjemme .

14. Under målingen viser blodtryksmåleren eventuelle

arrhythmier såsom arterielle eller ventrikulære ekstrasystoler eller arterieflimren.

15. Skulle der opstå ubehageligheder under målingen, skal

du trykke på ON/OFF-knappen for at slukke apparatet, hvorefter du straks lukker luften ud af manchetten.

16. Handicappede må ikke foretage selvmåling. Måling af

blodtryk skal her foregå under assistance af en ikke- handicappet person.

17. Blodtryksmåleren må kun anvendes inden døre. Må ikke

anvendes i nærheden af mikrobølgeovne.

18. Blodtryksmåleren er ikke vandtæt. Undgå, at der

19. Spørg din læge, inden du tager blodtryksmåleren i brug,

hvis du er gravid eller har fået konstateret forstyrrelser i hjerterytmen eller arteriosklerose.

20. Det er ikke tilladt at foretage ændringer af selve

blodtryksmåleren eller manchetten. Anvend ikke blodtryksmåleren, hvis det viser tegn på fejlfunktion.

21. Tag batterierne ud, hvis du ikke benytter

blodtryksmåleren i længere tid.

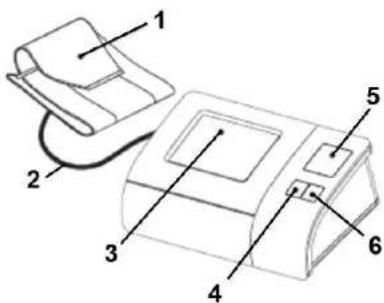

Produktbeskrivelse og anvendelsesformål Blodtryksmåleren er et elektronisk apparat til ikke-invasiv selvmåling af det menneskelige blodtryk og pulsfrekvensen hos voksne efter den oscillometriske målemetode (Fuzzy- logik) på den venstre, blottede overarm i hjemlige omgivelser ved stuetemperatur. Handicappede skal assisteres af en ikke-handicappet person. DK-3Forsigtighedsforanstaltninger ADVARSLER:

1. Undgå at pumpe manchetten for hårdt op, så trykket ikke

3. Hold blodtryksmåleren væk fra børn for at undgå misbrug

4. Blodtryksmåleren kan ikke træde i stedet for et besøg hos

lægen. Diagnosticering af sygdomme, deres behandling og ordinering af medicin er forbeholdt din læge.

5. Blodtryksmåleren kan ikke opfylde sit tiltænkte formål,

hvis den benyttes uden for det angivne temperatur- (10°C til 40°C) og fugtighedsområde (15% til 90% rel. luftfugtighed) .

6. Undgå under målingen at spise, ryge eller bevæge dig.

Kaffe eller alkohol må ikke være indtaget inden for i hvert fald de sidste 30 minutter.

7. Slap af i 5-10 minutter, inden målingen foretages.

8. Mellem to målinger skal der indlægges en pause på

9. For at få sammenlignelige værdier skal måling altid

foretages på den samme (helst venstre) overarm og på det samme tidspunkt af dagen.

10. Sæt dig bekvemt til rette ved et bord i opret stilling.

Albuerne støtter på bordet, fødderne holdes flade ved siden af hinanden på gulvet. Benene må ikke være over kors.

11. Foretag målingen ved en behagelig rumtemperatur og i

rolige omgivelser. Undgå at bevæge dig og tale.

12. Vær opmærksom på, at dine blodtryksværdier er

underlagt naturlige udsving. Under belastning vil dine værdier være højest, når du sover er de lavest.

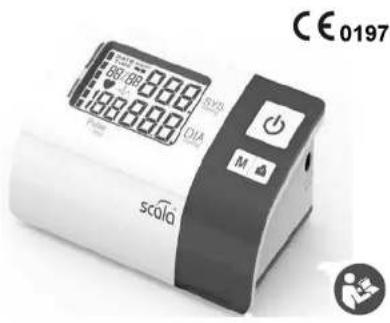

Blodtryksmåler til overarmen SC 7620
