Produkttype	Elektrisk stiksave
Mærke	Einhell
Model	STS 350 E
Effektforbrug	350 W
Slag pr. minut	maks. 3000
Slaglængde	18 mm
Skæredybde (træ)	55 mm
Skæredybde (plast)	10 mm
Skæredybde (jern)	6 mm
Geringsskæring	maks. 45° (venstre og højre)
Lydtryksniveau	89 dB(A)
Lydeffektniveau	99,6 dB(A)
Vibration (håndtag)	3,5 m/s²
Vægt	1,7 kg
Strømforsyning	Netledning
Dobbelt isolering	Ja
Spånudsugning	Tilslutning til støvsuger
Indstillelig sålbøjle	Ja, op til 45°
Kontakt	TÆND/SLUK med kontinuerlig låsning
Øjenbeskyttelse	Beskyttelsesudstyr medfølger
Reservedele	Savklinger, unbrakonøgle
Reparationer	Af en autoriseret el-installatør

Ofte stillede spørgsmål - STS 350 E EINHELL

Hvordan udskifter jeg savklingen?

Tag stikket ud af saven, løsn de to skruer på glidebøjlen med unbrakonøglen, indsæt den nye klinge til anslaget, spænd skruerne. Kontrollér, at klingen sidder i rullens rille.

Hvordan justerer jeg sålbøjlen til geringsskæring?

Løsn de to skruer under sålbøjlen, vip sålbøjlen til den ønskede vinkel (maks. 45°), og spænd skruerne igen. Der er markeringer ved 15°, 30° og 45°.

Hvordan bruger jeg spånudsugningen?

Saven er udstyret med en støvsugertilslutning bagpå. Tilslut en kompatibel støvsuger. Brug om nødvendigt en adapter fra producenten.

Hvad er de maksimale skæredybder?

Træ: 55 mm, plast: 10 mm, jern: 6 mm.

Hvordan aktiverer jeg kontinuerlig drift?

Tryk på TÆND/SLUK-kontakten, og lås den med stopknappen. For at stoppe skal du trykke og slippe kontakten.

Hvilket sikkerhedsudstyr anbefales?

Bær sikkerhedsbriller, handsker og høreværn. Brug en maske ved støvende arbejde.

Må jeg skære materialer, der indeholder asbest?

Nej, det er strengt forbudt at bearbejde materialer, der indeholder asbest.

Hvordan rengør jeg apparatet?

Tag stikket ud af saven. Brug en tør klud eller en børste til at fjerne støv. Brug ikke opløsningsmidler.

Hvad gør jeg, hvis netledningen er beskadiget?

Få ledningen udskiftet af en autoriseret el-installatør med det samme.

Hvordan udfører jeg et lommesnit?

Placer sålbøjlen mod anlægsstykket, tryk saven kraftigt mod dette og før den langsomt i skæreretningen. Brug en tynd klinge til plader.

BRUGSANVISNING STS 350 E EINHELL

Generelle sikkerhedshenvisninger og forebyggelse af ulykker

Uheldsfrit og risikofrit arbejde med værktøjet kan kun opnåes, hvis sikkerhedshenvisningerne og betjeningsvejledningen læses fuldstændig og henvisningerne derl følges.

• Kontrollér apparatet før hver ibrugtagning, også dels ledning og stik. Arbejd kun med et lejllrit og ubeskadiget apparat. Beskadigede dele skal staks udskiftes af el-fagpersonale.
• Stikket skal trækkes ud af stikdåsen før service-arbejde ved maskinen, før hvert værktøjsskift, og når apparatet ikke er i brug.
• For at undgå beskadigelser ved netkablet skal dette altid føres bagud væk fra maskinen.
• Ved udendørs arbejde må der kun anvendes godkendte forlængerledninger. De anvendte forlængerledninger skal mindst have et tværsnitsareal på 1,5 mm². Stikforbindelserne skal have beskyttelseskontlakter og være stænkvandsbeskyttede.
• Opbevar værktøjet slkkert og udenfor børns rækkevidde.
  ●Anvend ved slibning, børstning og brydning altid beskyttelsesbriller, beskyttelseshandsker og hørevæm og ved støvudvikklende arbejder maske.
  ●Lad ikke værktøjsnøgler sidde. Før opstart bør De sikre Dem, at nøgler og indstillingsværktøj er fjernet.
• Det materiale, der skal forarbejdes, skal sikres mod skridning (fastspænding).
• Ved forarbejdning brydning og slløbning) af sten skal støvsugning anvendes. Støvsugeren skal være godkendt til at suge stenslov.

• Asbestholdige materialer må ikke bearbejdes. Se fagforeningens relevante forskrift for forebyggelse af ulykker.

• Pas på! Brandfare! Sørg for, at der ikke befinder slg brandbare materialer indenfor det område, som gnister kan nå, når der arbejdes med brydning og slibning.
  ●Brug kun originale dele.
  ●Reparationer må kun udføres af dertil kvalificeret personale.
  •Lydniveauet på arbejdspladsen kan overskride 85 dB (A). I så fald skal den, der arbejder med maskinen, benytte lyddæmning og høreværn. Lyden fra dette elektroværktøj måles efter IEC 59 CO 11, IEC 704, DIN 45635 del 21, NFS 31-031 (84/537:E∅F).
  ●Sørg for at stå i en sikker position. Undgå unormale kropsstillinger.

• Elektroværktøjet må ikke udsættes for regn. Brug ikke værktøjet i våde eller fugtige omgivelser og heller ikke i nærheden af brandbare væsker.
  ●Bær ikke elektroværktøjet i netledningen. Netledningen skal beskytles mod beskadigelse fra olie, opløsningsmidler og skarpe kanter. Bær ikke værktøget i ledningen.
  ●Hold Deres arbejdsområde i orden.
• De bør sikre Dem, at kontakten er slået fra, när værktøjet sluttes til strømnettet.
  ●Bær egnet arbejdstøj. Bær ikke løstsiddende klæder eller smykker. Langt hår beskyttes af hårnet.
• Af hensyn til Deres egen sikkerhed bør de kun anvende tilbehør og ekstraapparater fra værktøjsproducenten.
• Brug kun skarpe og upåklagelige savblade. Bøjede og ridsede savblade skal skiltes straks.
  ●Når apparatet er slukket, må savbladet Ikke bremses ved et tryk på siden.
• Sørg for et regelmæssigt fremløring, da dette reducerer risikoen for ulykker og forlænger savbladets og stiksavens levetid.

DK

Betjeningsvejledning til elektronisk stiksav STS 350

IDRIFTTAGNING

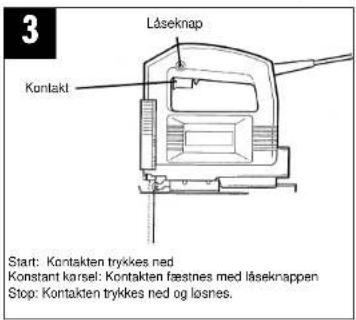

Kort kørsel (figur 3)

Start: Betjeningskontakten trykkes ned Stop: Slip betjeningskontakten

Konstant kørsel

Start: Betjeningskontakten trykkes ned og fæstnes i nedtrykket tilstand med låseknappen. Stop: Betjeningskontakten trykkes ned og løsnes.

Skift af savblad (figur 2)

Stiksaven skal slukkes og stikket trækkes ud før alle servicearbejder og savbladsskift.

Begge skruer ved stødstangen (figur 2) løsnes med den vedlagte unbraconøgle. Savbladet skubbes ind i rillen mellem hævestang og holdebojle til anslag. Begge skruer fæstnes med den vedlagte unbraconøgle. Savbladets tænder skal vise i skæreretningen. Sørg for, at savbladet sidder i stødstangens og løberullens rille.

Ændring af savskoens position

(spidssnit og savning nær rande, figur 5) Savskoen kan vippes til geringssnit og skråsnit indtil ca. 45 grader på begge sider ved at løsne begge skruer på undersiden. Vinklerne er markeret med streger for 15, 30 og 45 grader. En indstilling mellem markeringerne er uden videre mulig.

For at ændre snitvinklen løsner De begge skruer (figur 5) så meget, at savskoen netop kan rykkes. Indstil den ønskede vinkel og skru skrueme fast igen.

Når der skal saves til randen kan savskoen skubbes bagud. Hertil løsnes begge skruer på undersiden (figur 5) og savskoen skubbes bagud. Skru derelter begge skruer fast igen.

Støvsugning

Stiksaven er udstyret med en støvsugertilslutning. Enhver støvsuger kan sluttes til udsugningsåbningen ved stiksavens bagende. Sæt Dem venligst I forbindelse med producenten af Deres støvsuger, hvis De behøver en særlig adapter hertil.

TEKNISKE DATA

Driftsspænding 230 v \~ 50 Hz

Skæredybde træ 55 mm

Skæredybde kunststof 10 mm

Geringssnit Indtil 45° (venstre og højre)

Lydtryksniveau LPA89 db (A)

Lydeffektniveau LWA99,6 db (A)

Vibration _W 3,5 m/s ^2

Vægt 1,5 kg

Dobbelisoleret

Den Iflg. ISO 5349 på hångtaget målte vibrationsværdi udgør 3,5 m/s ^2 .

DK

Savning af finerspánplader:

1. Brug et fint savblad

2. Savskøen sættes mod det ubehandlede sted

3. Ringe fremløringskrall
