BAC 230/50 - Kompressor Bavaria - Gratis brugsanvisning og manual

Produkttype	Luftkompressor
Mærke	Bavaria
Model	BAC 230/50
Strømforsyning	230 V ~ 50 Hz
Motoreffekt	1600 W (S2 15 min)
Omdrejningshastighed	2850 tr/min
Maks. arbejdstryk	8 bar
Tankvolumen	50 L
Sugestrøm	230 L/min
Udgangsflow ved 7 bar	100 L/min
Udgangsflow ved 4 bar	118 L/min
Lydstyrkeniveau	97 dB(A)
Vægt	30,5 kg
Oliemængde	0,3 liter
Beskyttelsestype	IP20
Hovedfunktioner	Fremstilling af trykluft til pneumatiske værktøjer
Vedligeholdelse og rengøring	Olieudskiftning hver 120. time, rengøring af luftfilter hver 300. time, kondensaftapning efter hver brug
Sikkerhed	Sikkerhedsventil, automatisk stop ved overophedning, beskyttelse mod utilsigtede genstarter
Reservedele og reparerbarhed	Sliddele: luftfilter, kilerem; reparation mulig hos autoriseret servicecenter
Generelle oplysninger	Ikke-professionel brug, 24 måneders garanti, intermitterende drift S2 15 min

Ofte stillede spørgsmål - BAC 230/50 Bavaria

Hvad er proceduren for første ibrugtagning?

Før første brug, kontroller olieniveauet og monter hjulene, støttefoden og luftfilteret. Tilslut derefter kompressoren til en 230 V stikkontakt og aktiver tænd/sluk-knappen.

Hvilken olie skal bruges, og hvornår skal den skiftes?

Brug SAE 15W/40 olie eller tilsvarende. Første olieskift skal udføres efter 10 timers drift, derefter hver 120. time.

Hvordan rengøres luftfilteret?

Skru luftfilterhuset af, blæs de to halvdele med trykluft ved ca. 3 bar. Brug støvmaske under rengøring.

Hvad gør jeg, hvis kompressoren ikke starter?

Kontroller netspændingen, sikringen og stikkontakten. Hvis omgivelsestemperaturen er under +5°C, kan motoren have svært ved at starte. Lad motoren køle af ved overophedning.

Hvordan aftappes kondensvand?

Efter hver brug, åbn aftapningshætten under tanken for at dræne kondensvandet. Bortskaf det på et passende opsamlingssted, da det indeholder olierester.

Hvad er det maksimale arbejdstryk?

Maksimaltrykket er 8 bar. Trykafbryderen stopper automatisk motoren ved dette tryk.

Kan jeg bruge en forlængerledning?

Ja, men undgå for lange forlængerledninger, der forårsager spændingsfald. Brug et kabel med tilstrækkeligt tværsnit og rul det helt ud.

Hvordan indstilles udgangstrykket?

Drej trykregulatoren (manostat) for at justere trykket, der aflæses på manometeret. Det indstillede tryk fås ved hurtigkoblingen.

Hvad gør jeg ved overophedning af motoren?

Lad motoren køle af. Kompressoren er designet til drift S2 15 min (15 minutter i træk). Overhold pausetider for at undgå overophedning.

Hvordan testes sikkerhedsventilen?

Træk i ringen på sikkerhedsventilen, indtil du hører luft slippe ud, slip derefter. Dette sikrer, at den fungerer korrekt.

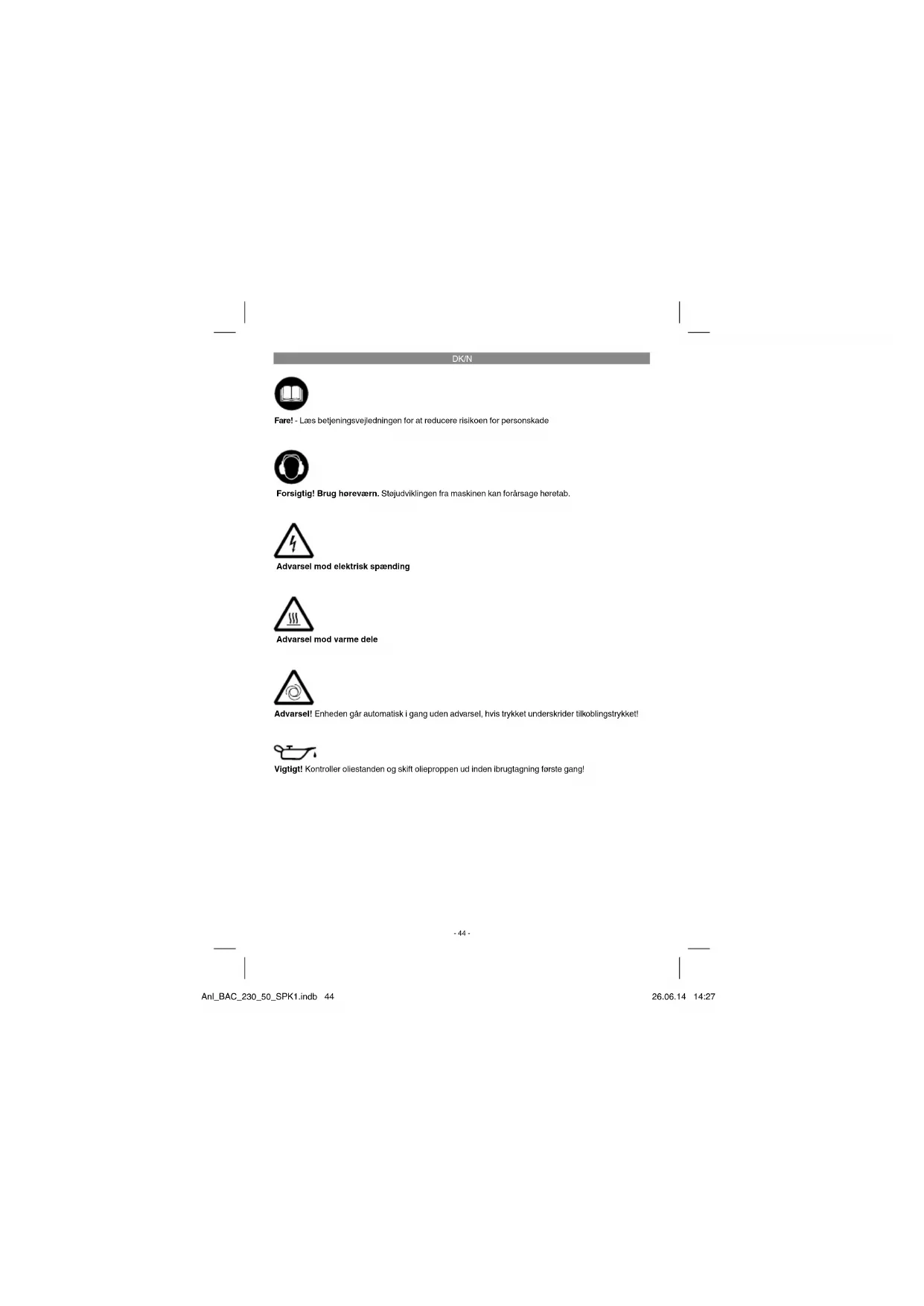

BRUGSANVISNING BAC 230/50 Bavaria

Forsigtig! Brug høreværn. Støjudviklingen fra maskinen kan forårsage høretab.

Advarsel mod elektrisk spænding

Advarsel mod varme dele

Advarsel! Enheden går automatisk i gang uden adversel, hvis trykket underskrider tilkoblingstrykket!

Vigtigt! Kontroller oliestanden og skift olieproppen ud inden ibrugtagning første gang!

-44-

DK/N

Fare!

Ved brug af el-værktøj er der visse sikkerhedsforanstaltninger, der skal respekteres for at undgå skader på personer og materiel. Læs derfor betjeningsvejledningen / sikkerhedsanvisningerne grundigt igennem. Opbevar betjeningsvejledningen et praktisk sted, så du altid kan tage den frem efter behov. Husk at lade betjeningsvejledningen / sikkerhedsanvisningerne følge med værktøjet, hvis du overdrager det til andre. Vi fraskriver os athvort ansvar for skader på personer eller materiel, som måtte opstå som følge af, at anvisningerne i denne betjeningsvejledning, navnlig vedrørende sikkerhed, tilsidesættes.

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger fi nder du i det medfølgende hælte.

Fare!

Læs alle sikkerhedsanvisninger og øvrige anvisninger. Følges anvisningerne, navnlig sikkerhedsanvisningerne, ikke nøje som beskrevet, kan elektrisk stød, brand og/eller svære kvæstelser være følgen. Alle sikkerhedsanvisninger og øvrige anvisninger skal gemmes.

Maskinen må ikke botjenes af personer (inkl. børn) med begrænsede fysiske eller sensoriske færdigheder, eller personer, der ikke er i psykisk balance. Mangiende erfaring og kendskab til maskinens anvendelse fratager ligeledes en person retten til at arbejde med maskinen, med mindre arbejdet sker under opsyn eller efter grundig instruktion.

Pas på, at børn ikke leger med maskinen.

2. Produktbeskrivelse og leveringsomfang

2.1 Produktbeskrivelse (fi g. 1-4)

1. Indsugningsluftfi Iter
2. Trykbeholder
3. Hiul (aksel monteret)
4. Standerfod
5. Lynkobling (reguleret trykluft)
6. Manometer (indstillet tryk kan afl æses)
7. Trykregulator
8. Tænd/Sluk-knap
9. Transportgreb
10. Sikkerhedsventil

11. Aftapningsskrue til kondensvand

12. Manometer (kedeltryk kan afl æses)

13. Lynkobling (ureguleret trykluft)
14. Olleprop
15. Olie-aftapningsskrue
16. Olie-skueglas
17. Oliepáfyldningsábning
18. Spændeskive (lille)
19. Akselskrue
20. Fjederr
21. Møtrik til akselmontering

2.2 Leveringsomfang

Kontroller på grundlag af det beskrevne leveringsomfang, at varen er komplet. Hvis nogle dele mangler, bedes du senest inden 5 hverdage efter købet af varen henvende dig til vores servicecenter eller det sted, hvor du har købt varen, med forevisning af gyldig købskvittering. Vær her opmærksom på garantioversigten, der er indeholdt i serviceinformationerne bagest i vejledningen.

- Åbn pakken, og tag forsigtigt maskinen ud af emballagen.

• Fjern emballagematerialet samt emballage-/ og transportsikringer (hvis sådanne forefin- des).
  • Kontroller, at der ikke mangler noget.
• Kontroller maskine og tilbehør for transportskader.
• Opbevar så vidt muligt emballagen indtil garantiperiodens udløb.

Fare!

Maskinen og emballagematerialet er ikke legetoj! Børn må ikke lege med plastikposer, folier og smådele! Fare for indtagelse og kvælning!

• Indsugningsluftfilter
  • Hjul (aksel formonteret) (2x)
  • Standerfod
  • Olieprop
  • Spændeskive lille (6x)
  • Fjederring (2x)
  • Møtrik, til akselmontering (4x)
  • Original betjeningsvejledning
  • Sikkerhedsanvisninger

DK/N

Kompressoren er beregnet til tilvejebringelse af trykluft til trykluftsdrevet værktøj.

Saven må kun anvendes i overensstemmelse med dens tiltænkte formål. Enhver anden form for anvendelse er ikke tilladt. Vi fraskriver os ethvert ansvar for skader, det være sig på personer eller materiel, som måtte opstå som følge af, at maskinen ikke er blevet anvendt korrekt. Ansvaret bæres alene af brugeren/ejeren.

Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ethvert ansvar, såfremt produktet anvendes i erhvervsmæssigt, håndværksmæssigt, industrielt eller lignende øjemed.

4. Tekniske data

Nettilslutning: 230 V \~ 50 Hz

Motorydelse: 1600 W S2 15 min

Omdrejningstal (motor) min ^-1 : 2850

Omdrejningstal (pumpe) min ^1 : 2850

Driftstryk bar: ....maks. 8

Trykbeholdervolumen (i liter): 50

Teo. indsugningseffekt l/min 230

Afgiven eff ekt (trykluft) ved 7 bar: . ...100 liter/min Afgiven eff ekt (trykluft) ved 4 bar: .....118 liter/min

Lydeff ektniveau L _Mn i dB: 97

Usikkerhed K_w 3 dB

Lydtryksniveau L_p4 i dB: 85

Usikkerhed K_pA 3 dB

Beskyttelsesgrad: IP20

Maskinvægt i kg: ca. 30,5 kg

Oliemængde: ca. 0,3 liter

(1600 W) – højst må udsættes for vedvarende

belastning i så lang tid, som det står anført på

datapladen (15 min.). Ellers vil den blive overo-

predet. Under driftspausen alkoles motoren til udgenstemperatur.

udgangstemperatur.

Støj

skal du kontrollere, at dataene på mærkepladen stemmer overens med netdataene.

- Kontrollér apparatet for transportskader. Eventuelle skader skal straks meldes til transportfirmaet som leverede kompressoren.

- Opstillingen af kompressoren bør ske i nærheden af forbrugeren.

Lang luftledning og lange tilledninger (forlængøre) skal undgåes.

- Opstil ikke kompressoren i et fugtigt eller vådt rum.

- Kompressoren må kun anvendes i dertil egnede rum (godt ventilerede, omgivende temperatur +5°C- +40°C). Der må ikke være støv, syrer, dampe, eksplosive eller brændbare gasser i rummet.

- Kompressoren er beregnet til anvendelse i tørre rum. Den må ikke anvendes i områder, hvor der arbejdes med stænkvand.

- Maskinen må kun køre på et fast, plant underlag.

- Brug fleksible slanger for at undgå, at ikke tilladte laster overføres til rørledningssystemet ved forbindelsen mellem kompressoranlæg-

get og rørledningssystemet.

- Det er nødvendigt at bruge udskillere, fangere og afløbsmuligheder, der kræves for at bearbejde væsken, der produceres af kompressoren, før kompressoranlægget tages i brug.

- Tilløbsslanger til tryk over 7 bar bør udstyres med et sikkerhedskabel (f.eks. stältråd).

DK/N

6. Montage og idriftsættelse

Vigtigt!

Maskinen skal monteres fuldstændig komplet, inden den tages i brug!

6.1 Montage af hjul (3)

De medfølgende hjul skal monteres som vist på fi g. 5.

6.2 Montering af standerfødder (4)

6.3 Udskiftning af olieprop (14)

Tag transportdækslet til oliepåfyldningsåbningen af med en skruetrækker, og sæt den medfølgen-de olieprop (14) i oliepåfyldningsåbningen (fi g. 7.8).

6.4 Påsætning af luftfi Iter (1)

Fjern transportdækslet på luftfi Itertilslutningen med en skruetrækker. Skru det medfolgende luftfi Iter i (fi g. 9).

6.5 Nettislutning

• Lange tilledninger samt forlængere, ka-beltromler osv. forårsager spændingsfald og kan forhindre, at motoren starter.
• Lave temperaturer under +5°C kan besværliggøre motorstart p.g.a. træg gang.

6.6 Tænd/Sluk-knap (8)

Kompressoren tændes ved at trække ud i knappen (8).

Kompressoren slukkes igen ved at trykke på knappen (8) (fi g. 2).

6.7 Trykindstilling: (Fig. 1,2)

• Med trykregulatoren (7) kan trykket på mano-meteret (6) indstilles.

- Det indstillede tryk kan fjernes på lynkoblingen (5).

6.8 Indstilling af trykafbryderen

Trykafbryderen er indstillet fra fabrikken. Indkoblingstryk 6 bar Udkoblingstryk 8 bar

7. Udskiftning af

Hvis produktets nettislutningsledning beskadiges, skal den skiftes ud af producenten eller dennes kundeservice eller af person med lignende kvalifi kationer for at undgå fare for personskade.

Træk stikket ud af stikkontakten inden rengørings- og vedligeholdelsesarbejde påbegyndes.

Advarsel!

Vent, indtil kompressoren er kølet helt ned! Fare for forbrænding!

Advarsel!

Kedlen skal gøres trykløs inden rengørings- og vedligeholdelsesarbejder.

Fare!

Sluk altid for maskinen og træk netstikket ud efter brug.

8.1 Rengøring

• Hold så vidt muligt beskyttelsesanordninger fri for støv og snavs. Tør kompressoren af med en ren klud, eller foretag trykluftudblæsning under lavt tryk.
• Vi anbefaler, at kompressoren rengøres hver gang efter brug.
• Rengør af og til kompressoren med en fug- tig klud og lidt blød sæbe. Undgå brug af rengørings- eller opløsningsmiddel, da det vil kunne ødelægge kompressorens kunstslof- dele. Sørg for, at der ikke kan trænge vand ind i kompressorens indvendige dele.
• Slange og sprøjteværktøj skal tages ud af kompressoren inden rengørling. Kompressoren må ikke rengøres med vand, opløsningsmidler o.lign.

8.2 Kondensvand (Fig. 1)

Vigtigt! Hver gang efter brug skal kondensvandet aftappes ved at åbne aftapningsskruen (11) – så holder trykbeholderen (2) længere. Undersøg trykbeholderen for rust og skader hver gang før brug. Kompressoren må ikke benyttes

-47-

DK/N

med en beskadiget eller rusten trykbeholder. Kontakt kundeservice, hvis du konstaterer skader på trykbeholderen.

⚠ Vigtigt! Kondensvandet fra trykbeholderen indeholder rester af olle.

8.3 Sikkerhedsventil (10)

Sikkerhedsventilen er indstillet til det maksimalt tilladte tryk på trykbeholderen. Det er ikke tilladt at justere på sikkerhedsventilen eller fjerne plomben. Sikkerhedsventilen skal af og til aktiveres; dette for at sikre en konstant funktionsevne. Træk kraftigt i ringen, så du tydeligt hører trykluften sive ud. Bagefter slipper du ringen igen.

8.4 Regelmæssig kontrol af oliestand

Stil kompressoren på en plan, lige fl ade. Oliestanden skal være et sted mellem MAX og MIN på skueglas.

Olieskift: Anbefalet olie: SAE 15W/40 eller lignende kvalitet.

Den første portion olie skal skiftes efter 10 driftstimer. Herefter skal olie aftappes og ny fyldes på i intervaller å 120 driftstimer.

8.5 Olieskift

Sluk motoren, og træk stikket ud af stikkontakten. Når et eventuell lufttryk er blevet udledt, kan du skrue olieaftapningsskruen (15) på kompressor-pumpen ud. Hold en lille blikrende under, så olien ikke løber ud ukontrolleret, og lad olie opsamle i en beholder. Hvis ikke al olien løber ud, så prøv at hælde kompressoren lldt.

Brugt olie skal indleveres på genbrugsstation eller lignende.

Når olien er løbet ud, sætter du olieaftapningsskruen (15) på igen. Fyld ny olie på via påfyldningsåbningen (27), indtil oliestanden står, hvor den skal. Sæt olieproppen (14) i igen.

8.6 Rensning af indsugningsfi Iter (1)

Indsugningsfli Iret forhindrer indsugning af stov og snavs. Filtret skal mindst renses hver 300. driftstime. Et tilstoppet indsugningsfli iter vil nedsætte compressorens ydelse markant. Åbn skruen på luftlittret, så lufttiltrets halve husdele kan åbnes. Blæs alle fi itderde igennem med trykluft ved lavt tryk (ca. 3 bar) og monter så fi liret i omvendt rækkefolge. Sørg for at beskytte tilstrækkeligt mod stov under rengøringsarbejdet (f.eks. egnet mundbeskyttelse).

8.7 Oplagring

Advarsel!

Træk stikket ud af stikkontakten, udluft kompressoren og alle tilsluttede trykluftsværktøjer. Placer kompressoren således, at den ikke kan tages i brug af uvedkommende.

Vigtigt!

Kompressoren skal opbevares i torre omgivelser, hvor uvedkommende ikke har nogen adgang. Vend den ikke om; skal opbevares stående!

8.8 Reservedelsbestilling:

Ved bestilling af reservedele skal følgende oplyses:

Savens type.

• Savensartikelnummer.

• Savensidentifikationsnummer.

• Nummeret på den nødvendige reservedel.

Aktuelle priser og øvrige oplysninger fi nder du på internetadressen www.isc-gmbh.info

Produktet leveres indpakket for at undgå transportskader. Emballagen består af råmaterialer og kan genanvandes eller indleveres på genbrugstation. Produktet og dets tilbehør består af forskelligartede materialer, f.eks. metal og plast. Defekte produkter må ikke smides ud som almindeligt husholdningsaff ald. For at sikre en fagmæssig korrekt bortskaff else skal produktet indleveres på et aff aldspdepot. Huis du ikke har kendskab til lokalt aff aldspdepot, så kontakt din kommune.

DK/N

1. Mulige årsager til driftsudfald

Problem Årsag		Lösning
Kompressorkører ikke	1.Ingennetspænding2.Netspænding for lav3.Udetemperatur for lav4.Motor overophedet	1.Kontroller ledning, netstik, sikring og stikclåse2.Undgå for lange forlængerledninger Brug forlængerledning med tilstrækkeligt stort ledertværsnit3.Ingen drift i udetemperatur under +5°4.Lad motoren køle af, afhjælp om nødvendigt årsag til overophedning
Kompressorkører, men ingen tryk	1.Tilbageslagsventilutæt2.Tætninger ødelagt3.Aftapningsskrue til kondensvand (11) utæt	1.Skifttilbageslagsventilenud2.Kontroller tætninger, ødelagte tætninger skiftes ud på værksted3.Spænd skruen efter med hånden Kontroller tætning på skruøn, skiftes evt. ud
Kompressorkører, tryk vises på mano-meteret, men værk-tøj kører ikke	1.Slangeforbindelserutætte2.Lynkobling utæt3.For lavt tryk indstillet på trykregulator	1.Kontroller trykluftsslange og værktøj, skiftes evt. ud2.Kontroller lynkobling, skiftes evt. ud3.Skru op for trykregulatoren

-49-

DK/N

Kun for EU-lande

Smid ikke el-værktøj ud som almindeligt husholdningsaff ald!

I medfor af Rådets direktiv 2012/19/EF om affald af elektrisk og elektronisk udstyr og dettes omsættelse i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende formål på miljomæssig forsvarlig vis.

Ejeren af el-værktlojet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaffe maskinen og dens dele ifølge miljoforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation – spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående.

Genoptryk eller anden kopiering af dokumentation og folgedokumenter til produkter, også i uddrag, er kun tilladt med udtrykkelig tilladelse fra ISC GmbH.

Ret til tekniske ændringer forbeholdes

-50-

DK/N

Serviceinformationer

I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks. reparation, anskaffelse af reservedele og sliddele eller køb af forbrugsmaterialer.

Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt slid resp. at følgende dele anses som forbrugsmaterialer.

Kategori Eksempel
Sliddele* Kilerem, luftfi Iter
Forbrugsmateriale/ forbrugsdele*
Manglende dele

* er ikke nødvendigvis indeholdt i leveringsomfanget!

Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.isc-gmbh.info. Det er vigtigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

• Har produktet fungeret, eller var det defekt fra begyndelsen?
- Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?
• Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?
Beskriv venligst fejlfunktionen.

-51-

DK/N

Garantibevis

Kære kunde!

Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle udvise fejl, beklager vi naturligvis dette og beder dig kontakte vores kundeservice på adressen, som står angivet på dette garantibevis, eller detsted, hvor du har købt varen. For indfrielse af garantikrav gælder følgende:

1. Nærværende garanti fastsætter betingelseme for udvidede garantiydelser. Garantibestemmelser fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.
2. Garantiydelsen dækker udelukkende mangler på produktet, der bevisligt skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på produktet, eller om produktet udskiftes. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige, håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.
3. Garantien dækker ikke følgende:

- Skader på produktet som følge af tilsidesættelse af monlagevejledningens anvisninger eller som følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert netspænding eller strømtype) eller tilsidesættelse af vedligeholdelises- og sikkerhedsforskrifter eller som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedligeholdelse.

- Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger udefra (f.eks. fordi produktet tabes).

- Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet naturligt slid.

1. Garantiperioden udgør 24 måneder at røgne fra købsdatoen. Garantikrav skal gøres gældende inden garantiperiodens udlob og inden for to uger, efter for defekten or blevet konståret. Garantikrav kan ikke gøres gældende efter garantiperiodens udlob. Reparation eller udskiftning af produktet medflører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Dette gælder også servicearbejder, der foretages på stedet.
2. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til folgende adresse: www.isc-gmbh.info. Er defekten omfattet af garantien, vil produktet omgående blive repareret og retumeret, eller du vil modtage et helt nyt.

Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i henhold til serviceinformationerne i nærværende betjeningsvejledning.

-52-
