Produkttype	Professionel pladespiller med direkte drev og USB-optagelsesudgang
Mærke	Lenco
Model	L3828
Mål (L x B x H)	450 x 350 x 139 mm
Vægt	4,9 kg
Strømforsyning	12 V DC, 2 A (netadapter medfølger)
Hastigheder	33 1/3 og 45 omdr./min.
Drivtype	Direkte drev
Motor	Børsteløs DC-motor, 8 poler, tofaset
Plade	332 mm i aluminium
Pickup	AT-95E
Anbefalet nåletryk	2 ± 0,5 g
Antiskating	Justerbar fra 0 til 4
Udgange	RCA (omskiftelig Phono/Line), USB
Specielle funktioner	Automatisk standby (20 min), automatisk stop, hastighedsjustering ±10%, stroboskop
Medfølgende tilbehør	Støvdæksel, plade, filtmåtte, modvægt, 45 rpm-adapter, RCA- og USB-kabler, pickup AT-95E, brugsanvisning
Vedligeholdelse	Rengør pickupspidsen med en blød børste; kabinet og dæksel med en blød, tør klud
Pickupspids	Kan udskiftes med en ny, hvis den er slidt
Driftstemperatur	0 til 35 °C
Garanti	I overensstemmelse med europæisk lovgivning; garantien bortfalder ved åbning af uautoriseret reparatør

Ofte stillede spørgsmål - L3828 LENCO

Hvordan installerer jeg pickup'en på tonearmens hoved?

Tilslut tonearmens ledninger til pickup'ens terminaler i overensstemmelse med farvekoden: hvid (G+), blå (G-), rød (R+), grøn (R-). Sørg for at montere pickup-beskyttelsen under installationen.

Hvordan balancerer jeg pladespillerens arm?

Sænk armløftegrebet, frigør klemmen, indstil antiskating til nul, og drej derefter modvægten, indtil armen er i vandret balance. Juster derefter trykringen, så '0' flugter med midterlinjen, og drej modvægten til det anbefalede nåletryk (2 g for pickup AT-95E).

Hvordan indstiller jeg antiskating?

Drej antiskating-kontrollen til samme værdi som modvægtens nåletryk. For eksempel, hvis trykket er 2,5 g, indstilles antiskating til 2,5.

Hvordan optager jeg en vinylplade på en computer via USB?

Tilslut pladespilleren til computeren via USB-kablet. Installer den gratis software Audacity (tilgængelig på audacityteam.org). I Audacity indstilles optageenheden til 'USB Audio CODEC' og kanaler til 2 (stereo). Start optagelsen, sænk armen ned på pladen, og stop optagelsen til sidst.

Hvad gør jeg, hvis lyden er svag eller forvrænget?

Kontrollér pickupspidsen: hvis den er slidt, udskift den. Sørg for, at nåletryk og antiskating er korrekt indstillet. Rengør spidsen med en blød børste. Kontrollér også RCA-forbindelserne og Phono/Line-kontakten.

Hvordan rengør jeg pickupspidsen?

Brug en speciel blød børste til pickupspidser. Børst forsigtigt fra bagsiden mod forsiden for at undgå at beskadige stiften. Undgå opløsningsmidler.

Hvorfor drejer pladen ikke?

Sørg for, at apparatet er tændt (drejekontakt i position tændt). Tryk på Start/Stop-knappen for at starte pladen. Hvis problemet fortsætter, kontrollér strømforsyning og forbindelser.

Hvordan bruger jeg 45 rpm-adapteren?

Placér adapteren på pladens midterstift. Den gør det muligt at afspille 7-tommers (17 cm) vinylplader med stort midterhul.

Hvad betyder stroboskopindikatorerne?

De fire rækker indikatorer på pladen gør det muligt visuelt at kontrollere rotationshastigheden. Under stroboskoplampebelysningen ser en række ud til at stå stille, når hastigheden er korrekt (33 eller 45 omdr./min.). Undgå kraftig fluorescerende belysning over pladespilleren.

Hvor downloader jeg Audacity-softwaren, og hvordan installerer jeg den?

Download Audacity gratis fra audacityteam.org. Installér det på din computer (Windows eller Mac). Når det er installeret, åbn programmet og konfigurér lydindstillingerne til at bruge pladespillerens USB-indgang.

BRUGSANVISNING L3828 LENCO

Pladespiller med direkte drev og USB-optagelse

Bruksanvisning

Hvis enheden ikke anvendes, justeres og behandles i overensstemmelse med brugervejledningen, kan det resultere i farlig stråling.

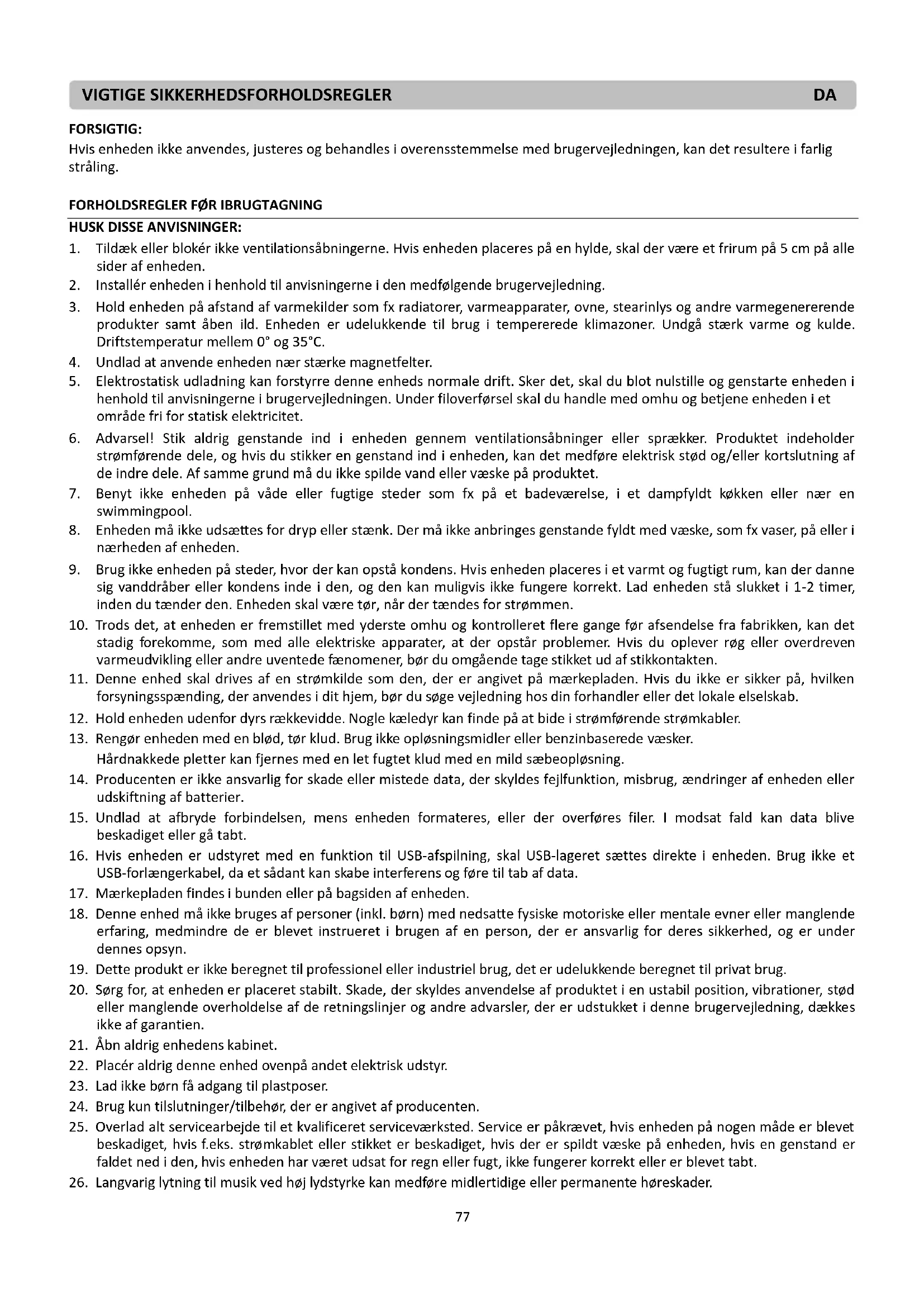

FORHOLDSREGLER F∅R IBRUGTAGNING

HUSK DISSE ANVISNINGER:

1. Tildæk eller blokér ikke ventilationsåbningerne. Hvis enheden placeres på en hylde, skal der være et frirum på 5 cm på alle sider af enheden.
2. Installér enheden i henhold til anvisningerne i den medfølgende brugervejledning.
3. Hold enheden på afstand af varmekilder som fx radiatorer, varmeapparater, ovne, stearinlys og andre varmegenererende produkter samt åben ild. Enheden er udelukkende til brug i tempererede klimazoner. Undgå stærk varme og kulde. Driftstemperatur mellem 0° og 35°C.
4. Undlad at anvende enheden nær stærke magnetfelter.
5. Elektrostatisk udladning kan forstyrre denne enheds normale drift. Sker det, skal du blot nulstille og genstarte enheden i henhold til anvisningerne i brugervejledningen. Under filoverførsel skal du handle med omhu og betjene enheden i et område fri for statisk elektricitet.
6. Advarsel! Stik aldrig genstande ind i enheden gennem ventilationsåbninger eller sprækker. Produktet indeholder strømførende dele, og hvis du stikker en genstand ind i enheden, kan det medføre elektrisk stød og/eller kortslutning af de indre dele. Af samme grund må du ikke spilde vand eller væske på produktet.
7. Benyt ikke enheden på våde eller fugtige steder som fx på et badeværelse, i et dampfyldt køkken eller nær en swimmingpool.
8. Enheden må ikke udsættes for dryp eller stænk. Der må ikke anbringes genstande fyldt med væske, som fx vaser, på eller i nærheden af enheden.
9. Brug ikke enheden på steder, hvor der kan opstå kondens. Hvis enheden placeres i et varmt og fugtigt rum, kan der danne sig vanddråber eller kondens inde i den, og den kan muligvis ikke fungere korrekt. Lad enheden stå slukket i 1-2 timer, inden du tænder den. Enheden skal være tør, når der tændes for strømmen.
10. Trods det, at enheden er fremstillet med yderste omhu og kontrolleret flere gange før afsendelse fra fabrikken, kan det stadig forekomme, som med alle elektriske apparater, at der opstår problemer. Hvis du oplever røg eller overdreven varmeudvikling eller andre uventede fænomener, bør du omgående tage stikket ud af stikkontakten.
11. Denne enhed skal drives af en strømkilde som den, der er angivet på mærkepladen. Hvis du ikke er sikker på, hvilken forsyningsspænding, der anvendes i dit hjem, bør du søge vejledning hos din forhandler eller det lokale elselskab.
12. Hold enheden udenfor dyrs rækkevidde. Nogle kæledyr kan finde på at bide i strømførende strømkabler.
13. Rengør enheden med en blød, tør klud. Brug ikke opløsningsmidler eller benzinbaserede væsker. Hårdnakkede pletter kan fjernes med en let fugtet klud med en mild sæbeopløsning.
14. Producenten er ikke ansvarlig for skade eller mistede data, der skyldes fejlfunktion, misbrug, ændringer af enheden eller udskiftning af batterier.
15. Undlad at afbryde forbindelsen, mens enheden formateres, eller der overføres filer. I modsat fald kan data blive beskadiget eller gå tabt.
16. Hvis enheden er udstyret med en funktion til USB-afspilning, skal USB-lageret sættes direkte i enheden. Brug ikke et USB-forlængerkabel, da et sådant kan skabe interferens og føre til tab af data.
17. Mærkepladen findes i bunden eller på bagsiden af enheden.
18. Denne enhed må ikke bruges af personer (inkl. børn) med nedsatte fysiske motoriske eller mentale evner eller manglende erfaring, medmindre de er blevet instrueret i brugen af en person, der er ansvarlig for deres sikkerhed, og er under dennes opsyn.
19. Dette produkt er ikke beregnet til professionel eller industriel brug, det er udelukkende beregnet til privat brug.
20. Sørg for, at enheden er placeret stabilt. Skade, der skyldes anvendelse af produktet i en ustabil position, vibrationer, stød eller manglende overholdelse af de retningslinjer og andre advarsler, der er udstukket i denne brugervejledning, dækkes ikke af garantien.
21. Åbn aldrig enhedens kabinet.
22. Placér aldrig denne enhed ovenpå andet elektrisk udstyr.
23. Lad ikke børn få adgang til plastposer.
24. Brug kun tilslutninger/tilbehør, der er angivet af producenten.
25. Overlad alt servicearbejde til et kvalificeret serviceværksted. Service er påkrævet, hvis enheden på nogen måde er blevet beskadiget, hvis f.eks. strømkablet eller stikket er beskadiget, hvis der er spildt væske på enheden, hvis en genstand er faldet ned i den, hvis enheden har været udsat for regn eller fugt, ikke fungerer korrekt eller er blevet tabt.

26. Langvarig lytning til musik ved høj lydstyrke kan medføre midlertidige eller permanente høreskader.

27. Hvis produktet leveres med strømkabel eller strømforsyning til vekselstrøm:

28. Hvis der opstår problemer, skal du trække strømkablet ud af kontakten og overlade al service til en kvalificeret tekniker.

29. Undlad at træde på eller klemme strømforsyningen. Vær forsigtig, især nær de steder, hvor stik og kabler er fastgjort. Undlad at placere tunge genstande på strømforsyningen, da dette vil kunne beskadige den. Hold hele enheden udenfor børns rækkevidde! Hvis børn leger med strømkabler, kan de komme slemt til skade.
30. Tag stikket ud af stikkontakten i tordenvejr, samt hvis du ikke skal bruge enheden i længere tid.
31. Enheden skal placeres nær stikkontakten, og der skal altid være let adgang til den stikkontakt, enheden er tilsluttet.
32. Undlad at overbelaste stikkontakter eller forlængerledninger. Overbelastning kan medføre brand eller elektrisk stød.
33. Enheder med klasse 1-opbygning bør forbindes til en stikkontakt med jord.
34. Enheder med klasse 2-opbygning kræver ikke jordforbindelse.
35. Hold altid i stikket, når du tager det ud af stikkontakten. Træk ikke i strømkablet. Dette kan medføre kortslutning.

36. Brug ikke et beskadiget strømkabel eller stik eller en løs stikkontakt. Gør du det, kan det medføre brand eller elektrisk stød.

37. Hvis produktet indeholder eller leveres med en fjernbetjening indeholdende knapcellebatterier:

Advarsel:

• "Slug ikke batteriet, der er risiko for kemisk forbrænding" eller tilsvarende.
• Fjernbetjeningen leveret med dette produkt indeholder et knapcellebatteri. Hvis batteriet sluges, kan det medføre alvorlige indre forbrændinger på blot to timer, hvilket kan medføre dødsfald.
• Hold nye og brugte batterier udenfor børns rækkevidde.
• Hvis batterirummet ikke kan lukkes sikkert, skal du holde op med at bruge produktet og holde det udenfor børns rækkevidde.

• Hvis du tror, et batteri kan være blevet slugt eller placeret inden i nogen del af kroppen, skal du omgående søge lægehjælp.

• Advarsler om brug af batterier:

• Eksplosionsfare, hvis batteriet udskiftes med et andet af forkert type. Udskift udelukkende med samme eller tilsvarende type.

• Batteriet må ikke udsættes for ekstremt høje eller lave temperaturer eller lavt lufttryk ved stor højde under brug, opbevaring eller transport.
• Udskiftning af et batteri med et andet af forkert type kan medføre eksplosion eller lækage af brændbar væske eller gas.
• Bortskaffelse af batterier ved afbrænding eller i en varm ovn eller ved mekanisk knusning eller opskæring af et batteri kan medføre en eksplosion.
• Hvis et batteri efterlades i omgivelser med ekstremt høje temperaturer, kan det medføre eksplosion eller lækage af brændbar væske eller gas.

• Hvis et batteri udsættes for ekstremt lavt lufttryk, kan det medføre eksplosion eller lækage af brændbar væske eller gas.
  • Tænk på miljøet ved bortskaffelse af brugte batterier.

• INSTALLATION:

• Udpak alle dele, og fjern beskyttelsesmaterialerne.

• Slut ikke enheden til lysnettet, før du har kontrolleret forsyningsspændingen og foretaget alle nødvendige tilslutninger.

Formålet med lynet i den ligebenede trekant er at advare brugeren om tilstedeværelsen af uafskærmet farlig spænding i produktets kabinet, der kan være kraftig nok til at udgøre en risiko for elektrisk stød.

Formålet med udråbstegnet i den ligebenede trekant er at gøre brugeren opmærksom på tilstedeværelsen af vigtige anvisninger om betjening og vedligeholdelse (service) af produktet i den medfølgende brugerdokumentation.

ADVARSEL!

For at reducere risikoen for brand eller elektrisk stød må enheden ikke udsættes for regn eller fugt. Udsæt ikke enheden for vanddryp eller vandsprøjt. Placér endvidere ikke væskefyldte genstande, såsom vaser, på eller i nærheden af enheden.

FORSIGTIG: Fjern ikke dæksler eller lignende for at reducere risikoen for elektrisk stød. Der findes ingen dele i enheden, som kan serviceres af brugeren. Henvis al service udelukkende til kvalificeret servicepersonale.

FUNKTIONER DA

STANDBY

Enheden har en automatisk standbytilstand, der aktiveres automatisk efter 20 minutter uden aktivitet. Pladespillerens energiforbrug reduceres i standbytilstanden til mindre end 0,5 W for at undgå unødvendigt energiforbrug. Standbytilstanden afbrydes automatisk, så snart hastighedsvælgeren indstilles til en af de to hastigheder.

AUTOMATISK STOP

Automatisk stop, der også kendes som automatisk slukning, bruger et system til at stoppe pladen, när den er spillet færdig, eller nålen ikke har været i kontakt med pladen i fem minutter, for at undgå slid på nålen.

Brugervejledning x 1	Pickuphus x 1	Adapter til 45 o/min. x 1
2-delt RCA-kabel x 1	Kontravægt x 1	UL-/PSE-adapterstik x 1
Strømforsyning x 1	USB-kabel x 1	Støvlåg x 1
Pladetallerken x 1	Filtmåtte x 1	Hængsel x 2

Bemærk:

Strømforsyningen til L-3810/L-3828 er CE-versionen og versionen til Storbritannien. Den medfølgende pickup til L-3828 er AT-95E

SAMLING

Pladespilleren skal samles, før du kan bruge den. Følg samlevejledningen nedenfor, før du bruger din nye pladespiller.

Kontrollér, at alle dele og tilbehør er modtaget, før du starter samlingen.

BEMÆRKNINGER:

• Tilslut ikke strømforsyningen, før du har afsluttet samlingen.
• Kontrollér alle forbindelser en ekstra gang, før du tænder strømmen. Sluk altid strømmen, når du tilslutter eller afbryder.
• Læs vejledningen omhyggeligt, før du bruger enheden. Opbevar brugervejledningen et sikkert sted til senere brug.
• Fastgør en pickupnål til pickuphuset, før du samler pladespilleren.

Samling af pickuphus:

Se brugervejledningen til pickuppen, när du installerer en pickup.

Slut ledningerne på pickuphuset til terminalerne på pickuppen. Terminalerne på pickuppen og ledningerne på pickuphuset er farvekodede. Slut hver ledning til terminalen af samme farve på pickuppen.

Hvid (V+) ...... Venstre kanal +

Blå (V-) ...... Venstre kanal -

Rød (H+) ...... Højre kanal +

Grøn (H-) ...... Højre kanal -

SAMLING DA

Samling af pladespiller:

1. UDPAKNING:

Pak hovedenheden ud af kassen med emballeringen intakt. Fjern derefter emballeringen fra enheden. Kontrollér, at alt tilbehør findes i emballeringen.

2. ADAPTER TIL 45 O/MIN.:

Pak adapteren til 45 o/min. ud, og placér den i udskæringen til adapteren til 45 o/min. oven på hovedenheden.

3. PLADETALLERKEN:

Pak pladetallerkenen ud, og sæt den forsigtigt på midterspindlen på pladespilleren.

4. PLADEMÄTTE:

Pak den sorte plademåtte ud, og anbring den på pladetallerkenen.

5. PICKUPHUS:

Sæt pickuphuset på den forreste del af tonearmen. Tryk pickuphuset godt fast mod den forreste ende af tonearmen, og drej låsemøtrikken på pickuphuset mod uret for at fastgøre den forsvarligt til tonearmen.

PICKUPHUS TONEARM LÄSEM∅TRIK PÅ PICKUPHUS

6. KONTRAVÆGT:

Pak kontravægten til tonearmen ud. Skub kontravægten over på den bagerste del af tonearmen. Drej den lidt for at skrue den på den bagerste del af tonearmen.

TONEARM KONTRAV/EGT

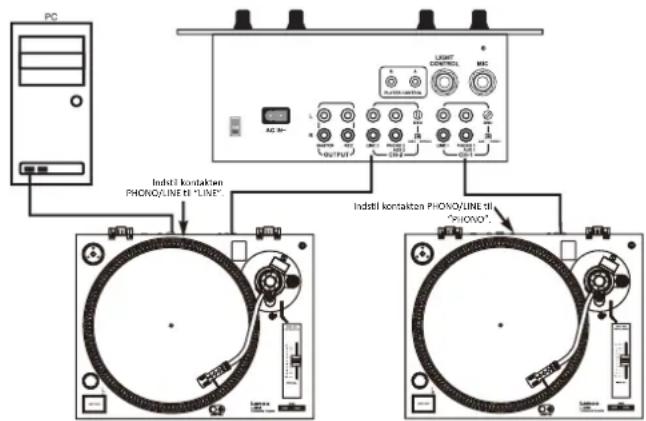

TILSLUTNING

Før du tilslutter enheden, tilrådes det, at du også læser brugervejledningen til dit aktuelle udstyr.

1. Sørg for at slukke lydenheden, såsom et stereosystem eller en forstærker, før tilslutningen.

Sørg for, at alle tilslutninger er udført, før du slutter strømforsyningen til en stikkontakt.

Bemærk: Placér strømforsyningen så langt væk fra pladespilleren som muligt for at undgå forstyrrende støj.

1. Slut RCA-kablet til din phonoindgang på din forstærker, när du indstiller kontakten PHONO/LINE til stillingen PHONO.

Du kan også bruge en linjeindgang ved at indstille kontakten PHONO/LINE på bagsiden af pladespilleren til LINE.

Udgangsterminaler Forstærker (modtager)

V (hvid)	Kanal V
H (rød)	Kanal H
JORD (kabelsko)	JORD

BEMÆRK: Sørg for at slutte jordterminalen forsvarligt til forstærkeren eller modtageren.

Hvis der ingen forbindelse er, eller forbindelsen er løs, brummer strømkilden.

1. Tilslut en pc via et USB-kabel.

PC LIGHT CONTROL AC No. INDSTIL KONTAKTEN PHOVO/LINE II "LINE" INDSTIL KONTAKTEN PHOVO/LINE II "LINE"

Installation af pladespiller:

1. Placér ikke enheden et sted, hvor den udsættes for direkte sollys, eller i nærheden af et varmeapparat uanset type.
2. Placér ikke enheden et sted med høj luftfugtighed eller store mængder støv.
3. Pickuppen kan muligvis registrere et let lydtryk eller vibrationer fra højttalere i nærheden. Placér ikke enheden for tæt på højttalere for at opnå det bedste resultat.
4. Placér enheden på en vandret overflade, der er stabil og uden vibrationer.
5. Gummifødderne er specialdesignede til at isolere enheden mod stærke vibrationer. Fødderne kan også bruges til at stabilisere hovedenheden vandret. Justér højden på enheden ved at dreje fødderne med eller mod uret.

1. Fjern et eventuelt beskyttelsesdæksel til nälen. Rør aldrig ved spidsen af nälen under justeringen.
2. Sænk løftehåndtaget til tonearmen.
3. Frigør klemmen til tonearmen, og tag tonearmen af støtten.
4. Indstil justeringen for anti-skating til nul.
5. Drej modvægten, indtil tonearmen er i perfekt balance vandret (svæver frit).
6. Sæt tonearmen tilbage på støtten, og lås den på plads.
7. Hold modvægten stille med den ene hånd, og drej kun ringen til nåletryk, indtil tallet "0" på ringen flugter med midterlinjen på den bagerste del af tonearmen.
8. Drej modvægten mod uret, indtil værdien, der svarer til det anbefalede nåletryk, vises.

Bemærk: Det anbefalede nåletryk på den valgfrie pickup, der muligvis medfulgte enheden, er to gram. For øvrige pickupsystemer skal du se producentens specifikationer, der fulgte med den pågældende pickup.

Anti-skating:

Justeringen af anti-skating forhindrer tonearmen i at springe hen over pladen på grund af centrifugalkraften, der opstår som følge af pladetallerkenens rotation. Kontrolknappen for anti-skating skal indstilles til samme værdi som nåletrykket. Hvis modvægten for eksempel er indstillet til 2,5 g, skal værdien for anti-skating også indstilles til 2,5.

HURTIG START

Hurtig start af pladespiller:

1. Ændring af hastighed for pladetallerken

Brug vælgeren til omdrejninger pr. minut til at ændre hastigheden for pladetallerkenen. Hastighedsvælgeren til 33 o/min. og 45 o/min. ændrer rotationen af pladetallerkenen tilsvarende.

2. Start og stop af pladetallerken

Brug knappen START/STOP til at skifte mellem rotations- og pausetilstand for pladetallerkenen.

3. Pitchkontrol

(1) Pitchjusteringen er en finjustering af pladetallerkenens omdrejninger pr. minut.
(2) Pitchjusteringen kan justeres mellem -10 % og +10 % af den valgte hastighed for pladetallerkenen.
(3) Pitchen ændres ved at skubbe pitchskyderen op eller ned.
(4) Stroboskopindikatorerne på kanten af pladetallerkenen kan bruges til et visuelt skøn af pitchen på pladetallerkenen. Indikatorerne belyses af signallampen for stroboskopindikator, när de passerer tænd/sluk-knappen. Hver række af stroboskopindikatorer kan forekomme at stå stille ved forskellige pitchniveauer.

Bemærk: Brugen af lysstofrør med kraftigt lys direkte over pladespilleren ødelægger nøjagtigheden af signallampen for stroboskopindikator.

Adapteren giver mulighed for at afspille EP-standardplader på 7" med stort hul i midten. Placér adapteren på midterspindlen på 7" plader.

2. STROBOSKOPINDIKATORER

Der er fire rækker med indikatorer på pladetallerkenen. Indikatorerne bruges til at vise forskellige niveauer af pitch i detaljer. Indikatorerne belyses af signallampen for stroboskopindikator. Hver række kan forekomme at stå stille ved forskellige pitchniveauer.

Bemærk: Brugen af lysstofrør med kraftigt lys direkte over pladespilleren ødelægger nøjagtigheden af signallampen for stroboskopindikator.

3. MIDTERSPINDEL

Spindlen holder pladerne på pladespillerens pladetallerken stabile og centrerede.

4. SIGNALLAMPE FOR STROBOSKOPINDIKATOR

Lampen er specialdesignet til at udsende impulser af lys på stroboskopindikatorerne på pladespillerens pladetailerken. Det giver illusionen af, at indikatorerne ikke roterer ved bestemte hastigheder.

5. TÆND/SLUK-KNAP

Knappen er en drejeknap. Tænd strømmen ved at dreje knappen med uret. Sluk strømmen ved at dreje knappen mod uret.

6. Knappen START/STOP

Den store trykknap kontrollerer pladetallerkenen. Pladetallerkenen begynder ikke automatisk at rotere, när enheden tændes. Et tryk på knappen starten motoren med højt drejningsmoment, der driver pladetallerkenen. Et nyt tryk stopper pladetallerkenen.

7. MÅLLYS

Tryk på den højre knap. En lampe popper op rettet mod nålens placering. Tryk på lampen for at lukke den ned.

8. PLADETALLERKEN

Pladetailerkenen er direkte forbundet med midterspindlen. Pladetailerkenen og midterspindlen holder en plade perfekt centreret. Pladetailerkenen roterer også pladen med en konstant hastighed.

9. PICKUPHUS TIL NÅL

Når der trykkes på knapperne, roterer pladetallerkenen med 33 o/min. eller 45 o/min. En lysdiode lyser, när funktionen er aktiveret.

11. LÅSEM∅TRIK PÅ PICKUPHUS

Når pickuphuset er fastgjort til tonearmen, fastholdes huset forsvarligt til tonearmen.

12. SKYDER TIL JUSTERING AF PITCH

Skyderen bruges til at justere procentdelen for afspilningspitchen (hastighed for pladetallerken).

13. L∅FTEHÅNDTAG TIL TONEARM

Løftehåndtaget bruges til at løfte tonearmen over overfladen på en plade uden risiko for at skade pladen.

14. KLEMME OG ST∅TTE TIL TONEARM

Placér tonearmen på støtten, när pladespilleren ikke er i brug, eller under transport.

15. KONTROL MED ANTI-SKATING

Anti-skating påvirker tonearmen i indadgående retning for at undgå spring udad hen over pladen på grund af centrifugalkraften, der opstår ved pladetallerkenens rotation. Værdien for anti-skating skal svare til trykket af modvægten på nålen.

16. KONTRAVÆGT

Udskæringen er designet til at rumme et pickuphus til en ekstra nål.

18. HÄNGSELSHOLDERE TIL ST∅VLÅG

Fastgørelsespunkter til hængsler til støvlåg.

19. RCA-UDGANGSSTIK

Udgangen kan skifte mellem PHONO/LINE. Afhængigt af positionen for kontakten PHONO/LINE kan du slutte pladespilleren til alle PHONO/LINE-indgange. Slut RCA-kablerne (hvid = venstre kanal, rød = højre kanal) til PHONO-stikkene på din forstærker eller mixer. Slut jordforbindelsesledningen til jordforbindelsesterminalen på din forstærker eller mixer.

20. PHONO/LINE-KONTAKT

21. USB-PORT (maks. tre meter langt USB-kabel)

Når du slutter pladespilleren til en computer via USB, kan du optage dine plader og gemme dem på harddisken ved hjælp af software. Du kan hente den gratis software her: http://audacity.sourceforge.net/

22. INDGANGSSTIK TIL JÄEVNSTRÖM

VEDLIGEHOLDELSE

1. Rens nålen regelmæssigt med en blød børste for at forhindre opsamling af støv.
2. Kontrollér nålen, när lyden bliver forvrænget eller støjfyldt. Udskift nålen med en ny, hvis den er slidt op.
3. Tør fra tid til anden støvlåget og pladespillerens kabinet af med en blød, tør klud.
4. Brug ikke flygtige væsker såsom alkohol, fortynder, benzin osv. De kan fjerne malingen eller beskadige finishen.

OVERBLIK OVER SOFTWAREN AUDACITY DA

Opsætning af din PC til at køre med Audacity

1. Slut en indgangskilde til enheden.
2. Slut USB-kablet til din computer.
3. Installér optagelsessoftwaren Audacity.

4. Åbn programmet Audacity.

5. Vælg Preference (Præferencer) på fanen Edit (Redigér) i Audacity-menuen.

1. Vælg fanen Audio I/O (Lyd ind/ud) øverst til venstre.

• Vælg dit indbyggede lydkort i Playback, Device (Afspilning, Enhed).
- Under Recording, Device (Optagelse, Enhed) skal du vælge USB Audio CODEC (USB lyd-CODEC).
- Under Recording, Channels (Optagelse, Kanaler) skal du vælge 2 (Stereo).
- Markér boksen Play other tracks while recording new one(Afspil andre musiknumre, mens et nyt optages).
- Markér boksen Software Playthrough (Afspilning via software).

1. Sådan gemmes et projekt

• Audacity gemmer al ændret og optaget lyd i en mappe med navnet Projectname_data (Projektnavn_data), der er placeret der, hvor du gemte selve projektet.
• Du skal derfor vælge Save Project as (Gem projekt som) under fanen File (Fil) i Audacity og vælge placering og filnavn til dit projekt.
• Bemærk, at kun menupunktet "Save As..." (Gem som ...) vises, når du starter Audacity igen.

- Gør din USB-pladespiller klar til at afspille det musiknummer eller det album, som du vil optage.

• Klik på den røde optageknap for at starte optagelsen.
• Sænk tonearmen ned på USB-pladespilleren ved det album og det musiknummer, som du vil optage.

- Klik på den blå pauseknap

for at sætte optagelsen på pause. Klik igen på knappen for at fortsætte.

• .Klik på den gule stopknap

Det var det. Du kan nu lege med dine optagelser og udforske Audacitys redigeringsfunktioner. Husk, at du kan bruge fortrydelsesfunktionen Undo næsten ubegrænset, så længe projektet er åbent.

BEMÆRK: CD'er kan ikke brændes direkte i Audacity. Dertil skal du bruge et andet CD-brænderprogram.

1. GENERELT:

Produkt	Professionel pladespiller med direkte drev og USB-optagelse
Strømforsyning	12 V jævnstrøm, 2 A
Mål	450 mm (B) x 350 mm (D) x 139 mm (H)
Vægt	4,9 kg

1. STANDARDFORHOLD VED TEST:

Omgivende temperatur	23 +/-2 grader celsius
Relativ luftfugtighed	65 % +/-5 %

BEMÆRK: Målinger kan udføres mellem 5-35 grader celsius og 45-85 % relativ luftfugtighed.

1. PLADESPILLER:

Type	To hastigheder, fuldt manuel
Motor	8 poler, 2 faser, børsteløs jævnstrømsmotor
Drevmetode	Direkte drev
Pladetallerken	332 mm (aluminium)
Hastigheder	33 1/3 o/min. og 45 o/min.
Startdrejningsmoment	Over 1 kgf pr. cm
Bremsesystem	Elektronisk bremse
Tid til opstart	Under 1 sek.
Tid til hastighedsændring	Under 1 sekund fra 33 1/3 o/min. til 45 o/min.Under 1,5 sekunder fra 45 o/min. til 33 1/3 o/min.
Pitchregulering	+/-10 %
Hastighedstolerance	Typisk: 3.000 Hz: +/-0,3 %Grænse: 3.000 Hz: +/-0,5 %
Wow og flutter	Typisk: Under 0,1 % WTD ved 3 kHz_RMSGrænse: Under 0,15 % WTD ved 3 kHz_RMS
Signal-støj-forhold	Typisk: Over 65 dB_DIN-BGrænse: Over 60 dB_DIN-B
Kanaladskillelse	Typisk: Over 18 dB ved 1 kHzGrænse: Over 15 dB ved 1 kHz
Kanalbalance	Typisk: Inden for 2 dB ved 1 kHzGrænse: Inden for 2,5 dB ved 1 kHz
Udgangsniveau for phono	Typisk: 2,1-2,97 mV ved 1 kHz, 5 cm/sek.Grænse: 1,7-3,6 mV ved 1 kHz, 5 cm/sek. (AT3601,5-3,6 mV ved 1 kHz, 5 cm/sek. (AT95E)
Udgangsniveau for linje	Typisk: 132-187 mV ved 1 kHz, 5 cm/sek.Grænse: 105-236 mV ved 1 kHz, 5 cm/sek. (AT3690-236 mV ved 1 kHz 5, cm/sek. (AT95E)
Frekvensområde (RIAA)	Indgang: 1 kHz -43 dBV, EQ inverteret RIAATypisk: 20 Hz-20 kHz, +/-0,5 dBGrænse: 20 Hz-20 kHz, +/-1,5 dB
RIAA-forstærkning	Typisk: 36 dB +/-0,3 dB, 1 kHz INDGrænse: 36 dB +/-0,5 dB, 1 kHz IND
USB-funktion	USB-optagelse Funktion
A/D, D/A	Valg mellem 16 bit 44,1 kHz eller 48 kHz USB
Computergrænseflade	USB 1.1 – kompatibel med Windows 7 eller nyere,

1. TONEARM:

Type	Statisk balanceret S-formet tonearm med kardanophæng
Tonearmens effektive længde	228 mm
Overhæng	22 mm
Vinkel for fejlsporing	Mindre end 3 grader
Justeringsinterval for nåletryk	0-4 g
Pickupvægt	3,5-8,5 g
Interval for anti-skating	0-4
Cue-højde (første musiknummer)	8-10,5 mm
Sænkning af cue	1-3 sek.

1. PICKUP

Udgangsspænding	1,7-3,6 mV ved 1 kHz, 5 cm/sek. (CD-4005)
Kanaladskillelse	Over 18 dB
Kanalbalance	Inden for 2,5 dB ved 1 kHz
Nåletryk	3,5 g +/-0,5 g

1. Pickup (L-3828)

Udgangsspænding	2,5 mV +/-3 dB ved 1 kHz, 3,54 cm/sek. (AT6606A)
Kanaladskillelse	Over 18 dB
Kanalbalance	Inden for 2 dB ved 1 kHz (AT6606A)
Nåletryk	2 g +/-0,5 g

1. TEKNISKE DATA FOR DEN MEDF∅LGENDE STR∅MFORSYNING (en af to valgmuligheder)

Information	Værdi	Værdi
Producentens navn eller varemærke, virksomhedsregistrering og adresse	HON-KWANG ELECTRIC CO., LTD.	SHENZHEN FU JIA APPLIANCE CO., LTD.
Modelnr.	HK-CW-120A200-CP	FJ-SW1202000N
Indgangsspænding	100-240 V vekselstrøm	100-240 V vekselstrøm
Indgangsfrekvens for vekselstrøm	50/60 Hz	50/60 Hz
Udgangsspænding	12 V jævnstrøm	12 V jævnstrøm
Udgangsstrøm	2 A	2 A
Udgangseffekt	24 W	24 W
Gennemsnitlig effektivitet i aktiv tilstand	≥ 86,2 %	≥ 86,2 %
Strømforbrug ved ingen belastning	Maks. 0,1 W	Maks. 0,1 W

8. BEMAERKNINGER

(1) Specifikationerne er med forbehold for ændringer for forbedringer efter forudgående forhandlinger.
(2) Delene er med forbehold for ændringer for forbedringer inden for omfanget af specifikationerne.

GARANTI DA

Lenco tilbyder service og garanti i overensstemmelse med europæisk lov, hvilket betyder, at i tilfælde af reparationer (både under og efter garantiperioden) skal du kontakte din lokale forhandler.

Vigtig meddelelse: Det er ikke muligt at sende produktet direkte til Lenco, hvis det kræver reparation.

Vigtig meddelelse: Hvis enheden åbnes eller på nogen måde tilgås af et ikke-godkendt servicecenter, bortfalder garantien.

Denne enhed er ikke egnet til professionel brug. I tilfælde af professionel brug bortfalder alle garantiforpligtelser fra producentens side.

Ansvarsfraskrivelse

Firmware og/eller hardwarekomponenter opdateres regelmæssigt. Derfor kan visse dele af vejledningen, specifikationerne og illustrationerne i vejledningen variere en smule fra dit faktiske produkt. Alle elementer, der beskrives i denne vejledning, er kun til illustration og gælder måske ikke i den givne situation. Ingen juridisk ret eller rettighed kan opnås fra beskrivelsen i denne vejledning.

Bortskaffelse af udtjente enheder

Dette symbol angiver, at det relevante elektriske produkt eller batteri indenfor Europa ikke må bortskaffes med almindeligt husholdningsaffald. For at sikre korrekt affaldsbehandling af produktet og batteriet skal du bortskaffe dem i overensstemmelse med gældende lokal lovgivning om bortskaffelse af elektrisk udstyr eller batterier. På den måde hjælper du med at bevare naturressourcer og forbedre miljøbeskyttelsen indenfor behandling og bortskaffelse af elektrisk affald (Direktiv om affald af elektrisk og elektronisk udstyr).

CE-mærke

Produkter med CE-mærket er i overensstemmelse med EMC-direktivet (2014/30/EU) og lavspændingsdirektivet (2014/35/EU), udstedt af Europa-Kommissionen.

Commaxx B.V., Wiebachstraat 37, NL-6466 NG Kerkrade, Holland, erklærer hermed, at dette produkt er i overensstemmelse med de væsentlige krav.

Du kan finde overensstemmelseserklæringen på [e-mail]

Service

Gå ind på www.lenco.com for at få yderligere oplysninger og support fra vores helpdesk Commaxx B.V., Wiebachstraat 37, NL-6466 NG Kerkrade, Holland

VAR FÖRSIKTIG:
