BRUGSANVISNING FC272WN1 BRANDT

Oversigt over ovnen Beskrivelse af apparatet Tilbehør

Sikkerhedsanvisninger

Installation af ovnen Elektrisk tilslutning Nyttedimensioner ved indbygning af ovnen

Udskiftning af elpæren

Brug af ovnen Beskrivelse af programvælgeren Indstilling af ovnens ur Tilberedning med øjeblikkelig start Tilberedning med programmeret start Brug af timeren Ovnens tilberedningsmåder

Vedligeholdelse af ovnen

I betjeningsvejledningen angiver,

S.12 S.13 S.13-16 S.17 S.18-19

sikkerhedsanvisninger, gode råd og vejledning

DK Tak fordi De har valgt en ovn fra BRANDT. Vores udviklingsafdeling har udarbejdet en ny generation af apparater, så madlavning bliver en daglig glæde. Vi har til denne nye Brandt ovn foretrukket et moderne design med rene linjer, så ovnen med sine brugervenlige funktioner og høje ydeevne kan indgå som en harmonisk del af Deres køkken. Brandts produktserier omfatter foruden ovne også en stort udvalg af kogeplader, emhætter, vaskemaskiner og køleskabe, der kan indbygges, og som passer til denne nye Brandt ovn. Serviceafdelingen er altid villig til at besvare spørgsmål og modtager gerne forslag (se adressen bagest i vejledningen), da vi hele tiden prøver at opfylde kundernes behov og krav til vores produkter. Brandt er med sin nyteknologi med til at sikre en større livskvalitet i hverdagen og tilbyder produkter, der bliver stadig mere effektive, lettere at betjene, mere miljøvenlige, flottere og mere driftssikre.

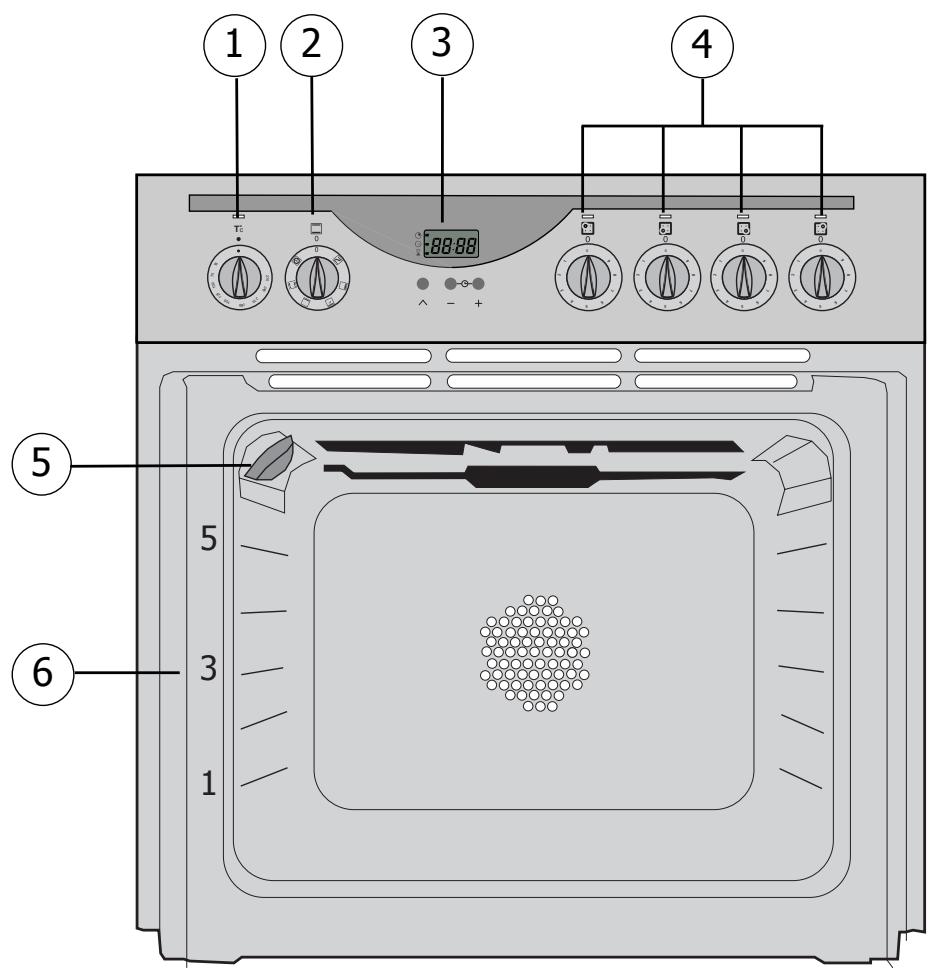

O versigt over ovnen 1

Betjeningsknapper til kogepladen

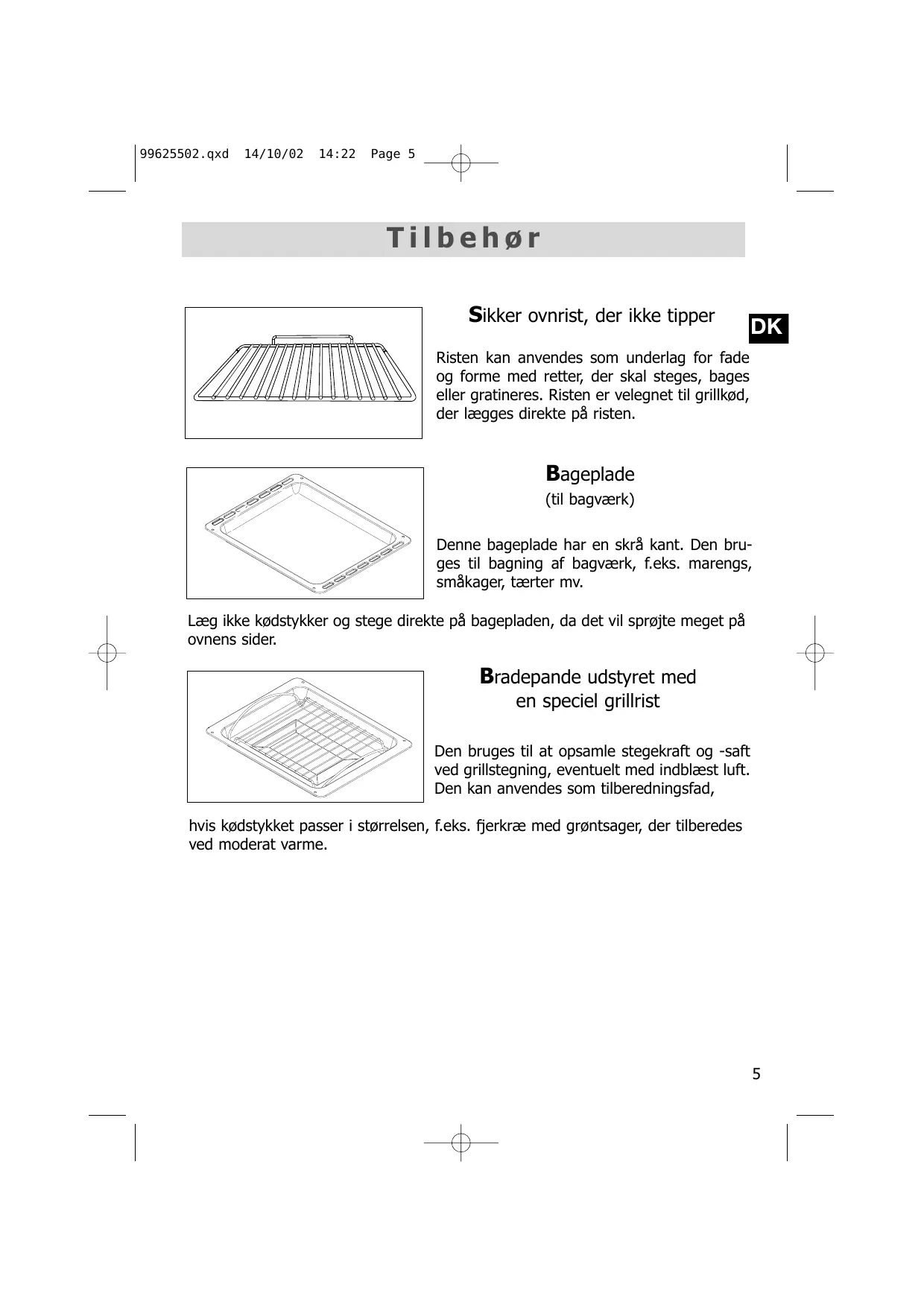

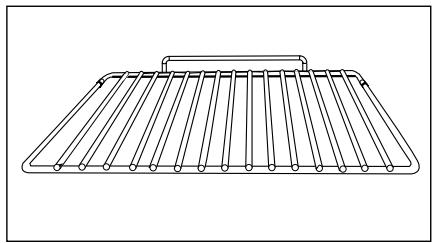

Tilbehør Sikker ovnrist, der ikke tipper

DK Risten kan anvendes som underlag for fade og forme med retter, der skal steges, bages eller gratineres. Risten er velegnet til grillkød, der lægges direkte på risten.

Bageplade (til bagværk) Denne bageplade har en skrå kant. Den bruges til bagning af bagværk, f.eks. marengs, småkager, tærter mv. Læg ikke kødstykker og stege direkte på bagepladen, da det vil sprøjte meget på ovnens sider.

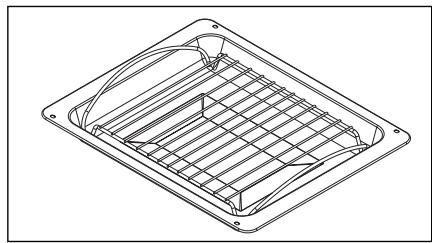

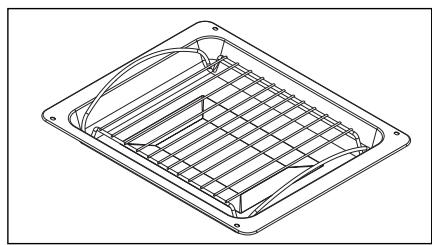

Bradepande udstyret med en speciel grillrist Den bruges til at opsamle stegekraft og -saft ved grillstegning, eventuelt med indblæst luft. Den kan anvendes som tilberedningsfad, hvis kødstykket passer i størrelsen, f.eks. fjerkræ med grøntsager, der tilberedes ved moderat varme.

Sikkerhedsanvisninger Læs venligst disse anvisninger, før ovnen installeres og tages i brug. Denne ovn er beregnet til privat brug i hjemmet og udelukkende til tilberedning af madvarer. Ovnen indeholder ingen komponenter med asbest. BRUG AF OVNEN FØRSTE GANG: Før ovnen bruges første gang, skal den opvarmes med ovndøren lukket og uden madvarer i ca. 15 minutter på maks. position for at blive "tilkørt". Den mineraluld, der omgiver ovnrummet, kan på grund af bestanddelene afgive en speciel lugt i begyndelsen. Der kan af samme grund også opstå en smule røg. Dette er helt normalt. EFTERFØLGENDE BRUG AF OVNEN: - Kontroller altid, at ovndøren er rigtigt lukket, så tætningslisten kan udfylde sin funktion på en effektiv måde. - Sørg for, at der ikke er nogen, som støtter sig til eller sætter sig på ovndøren, når den er åben. - De tilgængelige dele og ovnens flader kan blive varme, når grillen bruges med ovndøren på klem. Hold derfor små børn på afstand. - Ovnen bliver varm, når den er tændt. Rør aldrig ved varmelegemerne inde i ovnen. - Brug en grillhandske eller et stykke isolerende stof, når fade og tilbehør tages ud efter tilberedning i ovnen, f.eks. grill, grillspyd, bradepande, bageplade osv.. - Beklæd ikke ovnen med aluminiumspapir. Det vil i givet fald medføre en ophobning af varme, som har negativ indflydelse på resultatet af tilberedningen, og som beskadiger emaljebelægningen. - Brug ikke højtryksrenser eller damp til rengøring af ovnen. - Når ovnen rengøres, kan overfladerne blive varmere end under normal brug. Hold derefter små børn på afstand.

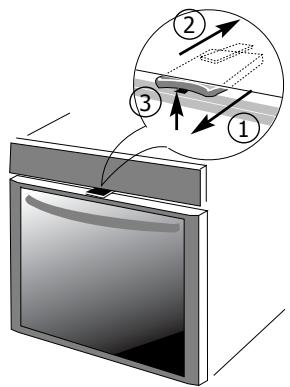

INSTALLERING Aktivering af børnesikringen: Træk låsen mod Dem selv for at aktivere funktionen. Deaktivering af børnesikringen: Skub låseanordningen bagud.

ANVENDELSE De har valgt at aktivere lbørnesikringen: Åbn døren, og løft samtidig i låseanordningen. Afbrydelse af børnesikringen: Åbn ovndøren på normal vis

Installation af ovnen Elektrisk tilslutning 1

Den elektriske tilslutning skal udføres, før ovnen monteres i indbygningselementet.

• Ved tilslutning til en stikkontakt skal stikkontakten forblive tilgængelig efter installationen af apparatet. • Hvis apparatet ikke er tilsluttet ledningsnettet med en stikkontakt, skal der på forsyningssiden installeres en hovedafbryder med mindst 3 mm brydeafstand i alle poler for at overholde sikkerhedsanvisningerne. • Ovnen skal tilsluttes med et standard fødekabel. Antallet af ledere afhænger af den ønskede type tilslutning og skal være i overensstemmelse med nedenstående skema.

• Før ovnen tilsluttes el-installationen, skal det kontrolleres, at el-installationens ledningers tværsnit er tilstrækkeligt stort til at strømforsyne ovnen på korrekt vis (tværsnittet skal mindst være lig med tilslutningskablets tværsnit). El-installationens sikring skal svare til modstående skema.

25 A Der skal tages højde for simultanitetsfaktoren (EN 60 335 2-6)

Opstilling og/eller udskiftning af fødekablet • Tilslutningskablet (H05 RR-F, H05 RN-F eller H05 VV-F) skal være tilstrækkeligt langt til, at det kan være tilsluttet ovnen, når ovnen står på gulvet foran indbygningselementet Derfor skal følgende arbejdsgang udføres, mens apparatet er afbrudt ledningsnettet: • Åbn dækslet nederst i højre side af skærmpladen bag på ovnen ved at løsne de 2 skruer. Drej dækslet. • Fjern isolationen på hver leder af det nye 12 mm tilslutningskabel. • Snor omhyggeligt trådene. • Løsn skruerne på polklemmen, og tag den el-ledning ud, der skal udskiftes. • Før el-ledningen ind gennem skærmpladens side i klemskruen, der sidder i højre side af klemrækken. 7

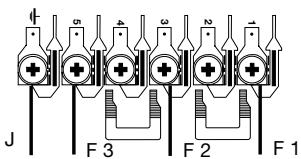

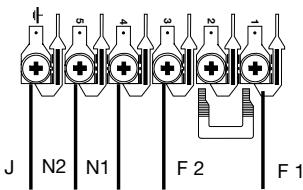

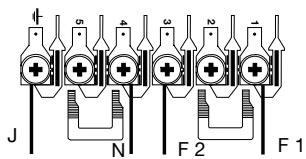

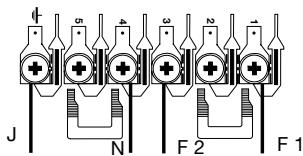

I n s t a l l a t i o • Tilslut kablets ledninger i overensstemmelse med mærkerne på klemrækken. • Alle tilslutningskablets tråde skal være klemt under skruerne. • Faseledningen på klemmen L. • Jordledningen, der er gul-grøn, skal forbindes til klemmen . • Nullederen (blå) skal tilsluttes med klemmen N. • Tilspænd skruerne på klemrækken, og kontroller tilslutningen ved at trække i hver enkelt ledning. • Fastgør kablet ved hjælp af klemskruen, der sidder i højre side af klemrækken. • Luk dækslet ved hjælp af de 2 skruer.

Tilslutning af kogepladen til ovnen • . Løsn de 2 fastspændingsskruer på dækslet, der giver adgang til tilslutningsboksen for kogepladens betjeningspanel. • Tag dækslet af. • Tilslut jordledningen (gul-grøn) til den specielle skrue på ovnen. • Tilslut de elektriske forbindelser fra betjeningspanelet til ovnens tilslutninger med samme farvemærker og i henhold til skema A, der er vist på dækslet. • Før netledningerne til betjening af kogepladen i renden på ovnens øverste skærmplade. • Sæt dækslet på plads, så det placeres i de ansatser, der er beregnet til det. Sørg for, at kogepladens tilslutningskabel placeres rigtigt i renden. • Luk dækslet ved hjælp af de 2 skruer

A Vort ansvar kan ikke gøres gældende i tilfælde af uheld, der sker som følge af manglende, defekt eller ukorrekt tilslutning af jordforbindelsen.

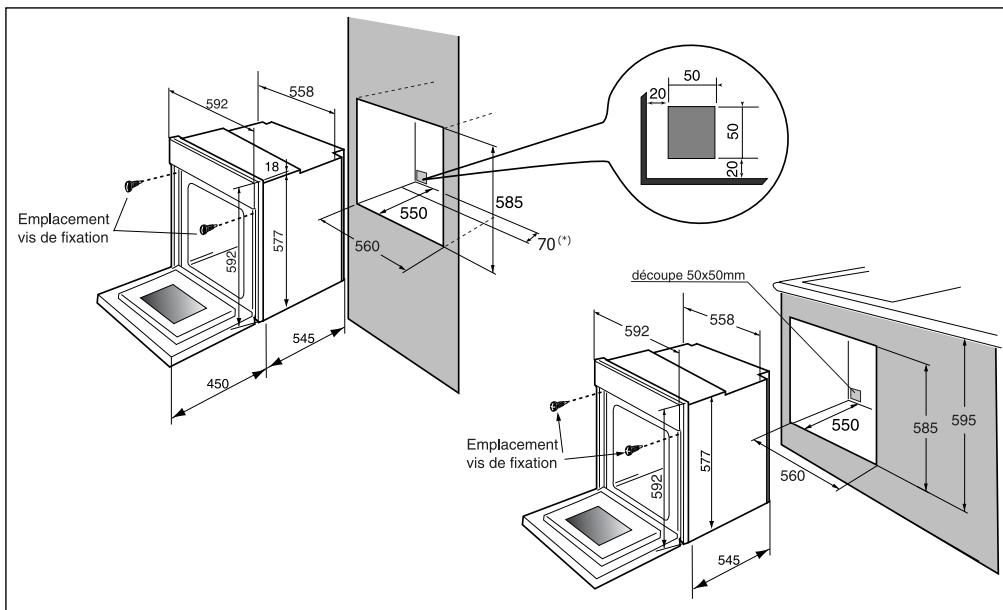

Mål til indbygning af ovnen

DK Ovnen er beregnet til indbygning under et køkkenbord eller i et (åbent* eller lukket) skabselement med bestemte mål (se skemaet). Ovnen har et optimeret luftcirkulationssystem, som forbedrer stegning/bagning og rengøring, hvis følgende punkter overholdes: • Centrer ovnen i indbygningselementet således, at der sikres en afstand på mindst 5 mm til andre elementer. • Det materiale, som indbygningselementet er lavet af, skal være varmebestandigt eller beklædt med et varmebestandigt materiale. • For at sikre ovnens stabilitet skal den fastspændes i indbygningselementet med 2 skruer i de anviste huller på sidevæggene (se skemaet). Følg denne fremgangsmåde: 1) Fjern skruedækslerne i gummi for at få adgang til fastspændingshullerne. 2) Bor et hul med Ø 3 mm i elementets sidevæg for at undgå, at træet ødelægges. 3) Fastspænd ovnen med de 2 skruer. 4) Sæt skruedækslerne i gummi på igen (de bruges også til at afdæmpe lukningen af ovndøren). (*) Hvis køkkenelementet er åbent, skal åbningen være på maks. 70 mm. Kontakt eventuelt en elektriker, der arbejder med hårde hvidevarer, for at sikre, at installationen er korrekt udført.

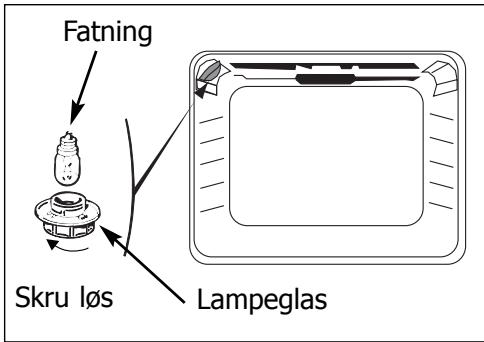

Udskiftning af elpæren • Pæren sidder i ovnens loft. Afbryd ovnens nettilslutning, før arbejdet med pæren påbegyndes, for at undgå risiko for elektrisk stød, og lad ovnen afkøle helt, hvis den er varm. a) Skru lampeglasset af (se tegningen). b) Skru pæren i samme retning for at løsne den. Pærens specifikationer: - 15 W - 220-240 V - 300°C - Fatning E 14 c) Udskift pæren, sæt lampeglasset på igen, og tilslut ovnen til ledningsnettet.

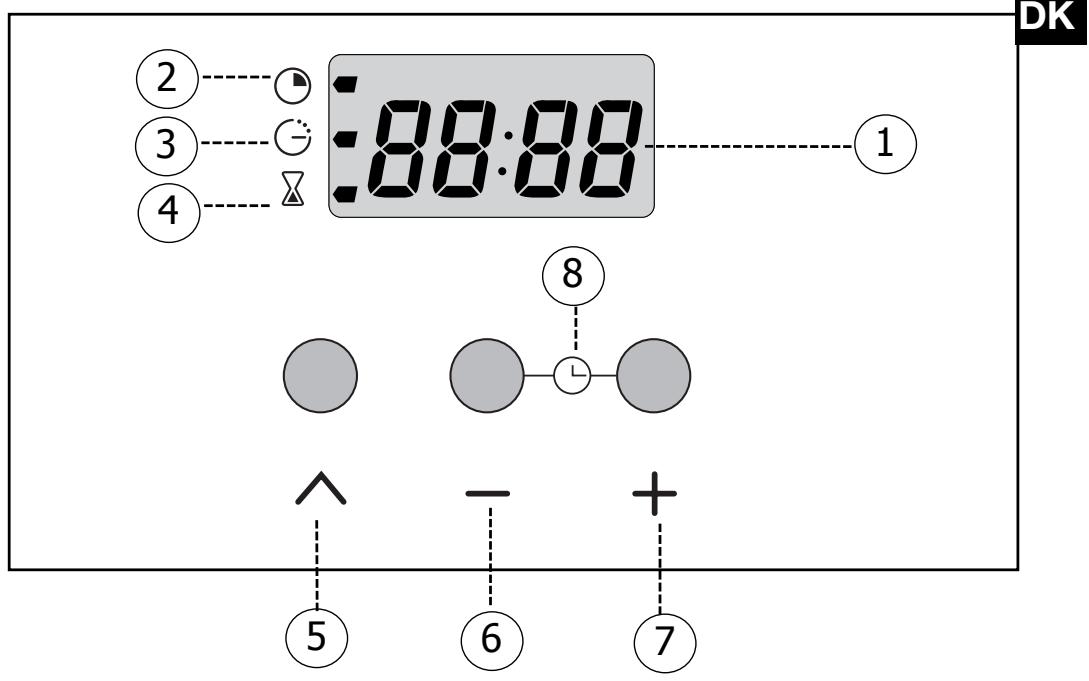

Beskrivelse af programvælgeren DK 2 1

Visning af tider og varighed

Symbol for tilberedningens varighed

Symbol for afslutning af tilberedningen

Selvstændig timerfunktion

Tast til de forskellige programmer til indstilling af tiden

Taster til indstilling af tiden Indstilling af klokkeslæt (tryk samtidig på de to knapper) 11

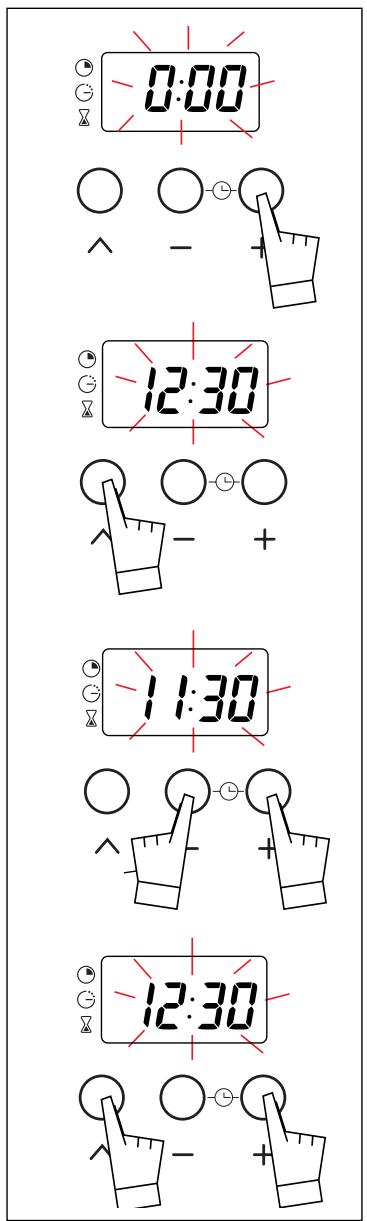

B r u g 2. Indstilling af ovnens ur a) Når ovnen tændes • Displayet blinker. • Indstil uret ved at trykke på tasterne + eller (hold tasten inde for hurtig skift af visning).

for at godkende valget.

b) Nulstilling af uret • Tryk samtidigt på tasterne + og - i nogle sekunder for at få displayet til at blinke.

• Indstil uret med tasterne + og -. • Tryk på tasten

for at godkende valget.

Hvis De ikke godkender valget med tasten , gemmes indstillingen automatisk efter et par sekunder. 12

Tilberedning med øjeblikkelig start

DK På displayet skal kun klokkeslættet vises, og det må ikke blinke. • Valg af et program: Drej funktionsvælgeren hen på den ønskede position. ".

• Herefter varmer ovnen, og termostatens kontrollampe tænder.

• Valg af ovnens temperatur til tilberedningen Drej temperaturvælgeren hen på den indstilling, der anbefales i opskriften. Eksempel: Temperaturen 210°.

a) Tilberedning med en bestemt varighed: • Valg af et program. Drej funktionsvælgeren hen på den ønskede position. Eksempel: Positionen "

• Valg af ovnens temperatur til tilberedningen. Drej temperaturvælgeren hen på den indstilling, der anbefales i opskriften. Eksempel: Temperaturen 210°.

B r u g • Valg af tilberedningens varighed. Tryk en gang på tasten . Tilberedningens varighed er indstillet på 00.00, og symbolet blinker for at angive, at tiden kan indstilles. Indstil nu tilberedningens varighed. Tryk på tasterne + eller - for at indstille den ønskede tilberedningstid. Eksempel: 30 minutters tilberedning. Nedtællingen af tilberedningstiden begynder, så snart tasten + eller - er sluppet. • Herefter varmer ovnen, og termostatens kontrollampe tænder. Symbolet for tilberedningens varighed lyser fast, og tiden vises igen. Efter endt tilberedning (afslutning af den programmerede tid): - Ovnen slukker. - Symbolet for tilberedningens varighed slukker. - 0:00 vises på displayet. - En række biplyde udsendes i et par minutter. Biplydene slukkes med et tryk på en vilkårlig tast, og displayet viser igen tiden.

o v n e n b) Tilberedning med programmeret start og en bestemt varighed (valg af sluttidspunkt)

• Indstil temperaturen, og vælg det ønskede program Eksempel: Positionen "

• Tryk på tasten jindtil tidspunktet for tilberedningens afslutning og det tilhørende symbol blinker. Nu kan tidspunktet indstilles.

B r u g • Indstil det ønskede tidspunkt for slukning af ovnen ved at trykke på tasterne + og Eksempel: Tilberedningen skal afsluttes kl. 13.00.

Tidspunktet for tilberedningens afslutning registreres automatisk efter et par sekunder. Ovnen tænder herefter på det rigtige tidspunkt for at slukke på det indstillede tidspunkt, i dette eksempel kl. 13.00. Når tilberedningen starter, slukker symbolet for afslutning af tilberedningen. Efter endt tilberedning (afslutning af den programmerede tid): - Ovnen slukker. - Symbolet for tilberedningens varighed slukker. - 0:00 vises på displayet. - En række biplyde udsendes i et par minutter. Biplydene slukkes med et tryk på en vilkårlig tast, og displayet viser igen tiden.

Obs! Ovnen begynder at varme igen på dette tidspunkt. Indstil temperatur- og funktionsvælgerne på stop for at slukke ovnen. Det er muligt: - når som helst at ændre tilberedningens varighed - når som helst at se den resterende tilberedningstid ved at trykke på tasten « » - når som helst at annullere programmeringen ved at holde tasten « » inde i et par sekunder, indtil der høres en biplyd.

DK Ovnen er udstyret med et minutur, som kan bruges uafhængigt af ovnen til nedtælling af den indstillede tid. • Tryk flere gange på tasten

symbol og den tilsvarende visning

• Tryk på tasterne + og - for at justere den valgte tid. Tiden kan indstilles i intervaller på 30 sekunder, og tiden vises i minutter og sekunder. Hold tasten inde for hurtig indstilling. Nedtællingen begynder nogle sekunder efter, at tiden er indstillet, og vises hele tiden på displayet. Når den indstillede tid er gået, høres en række biplyde (displayet viser 0:00). Biplydene slukkes ved at trykke en gang på en vilkårlig tast.

Timerens programmering kan når som helst ændres eller annulleres. 17

Tilberedningen sker via varmelegemet på ovnens bagvæg og blæseren, der fordeler varmen i ovnrummet.

Forvarmning e kortvarige tilbe småkager i fler

Tilberedningen sker ved hjælp af varmelegemerne øverst og nederst i ovnen uden varmluft.

Undervarme Tilberedningen sker ved hjælp af varmelegemet i bunden af ovnen.

Grill med indblæst varme Tilberedningen sker skiftevis ved hjælp af det øverste varmelegeme og blæseren, der fordeler varmen i ovnrummet.

Kræver forvarm Tilberedning m Sæt ovnristen

Tilberedningen sker ved hjælp af varmelegemet øverst i ovnen uden varmluft.

* Disse sekvenser bruges som information på energimærket i henhold til krav

edningsmåder rivelse af funktionen

Anbefalede anvendelser DK

er ikke nødvendigt, undtagen ved beredninger, f.eks. bagning af ere niveauer.

mning. med undervarme. ind på den nederste ovnrille.

ikke nødvendigt. gt samt sprødt kød steges på alle sider. stege et stort stykke kød, der lægges på bradepanden ind på den nederste ovnrille stegekraft og -saft.

n i 5 minutter. den ind på den nederste ovnrille.

r påkrævet ved tilberedning af visse

Anbefales til at holde kød saftigt, til grøntsager og fisk og ved tilberedning i op til tre niveauer.

Anbefales til langsom tilberedning af sarte madvarer, f.eks. saftigt kød osv. Til stegning af rødt kød Ved tilberedning med svag varme i lukkede gryder, der først er tilberedt på kogeplade, f.eks. coq au vin, dyreragout osv. Anbefales til saftige retter, f.eks. quiche, frugttærter osv. Bunden bliver bagt nedefra. Anbefales til bagværk, der hæver, f.eks. sandkage, boller osv. og til soufflé, som ikke ødelægges af en skorpe ovenpå. Anbefales til alt fjerkræ og til stege. Til stegning af lammekølle og oksekød. Til saftige fiskekoteletter.

Anbefales til grilning af store mængder, som fordeles under hele grillens areal. Termostaten indstilles på den ønskede temperatur. Efter forvarmningen skal funktionsvælgeren indstilles på det ønskede program.

vene i den europæiske norm EN 50304 og i henhold til EU-direktivet 2002/40/EU.

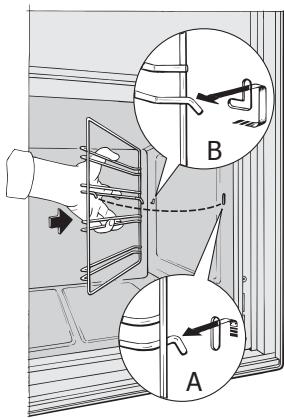

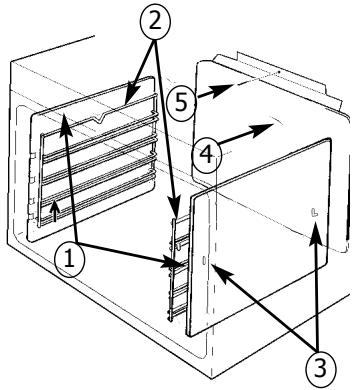

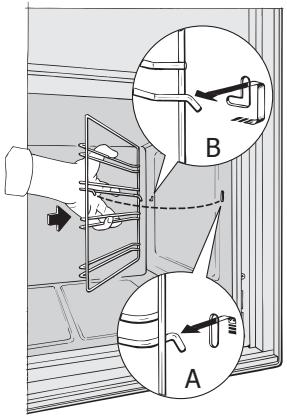

Vedligeholdelse af ovnen Udskiftning af de katalytiske sidevægge Før ovnens indvendige sider afmonteres, skal ovnen være helt afkølet. Kontroller, at funktionsvælgeren er indstillet på STOP. Sidevægge (1) Hægt rammen med ovnrillerne (2) af foran ved at løfte i den (tegning A). Træk hele rammen mod Dem selv, og løft i den for at frigøre den fra hægterne bag (tegning B). Træk den ud af de to huller (3) i den katalytiske sidevæg og B ovnrummet. Tag derefter den katalytiske sidevæg (1) ud. Monter de nye enheder 2 (sidevæg og/eller ramme med ovnriller) ved at følge 5 ovenstående fremgangsmåde i modsat rækkefølge. 4

A Bagerste ovnvæg (4)

Løsn skruen (5), der sidder øverst i den bagerste ovnvæg, helt. Vip bagsiden fremad, og tag den ud af ovnrummet. Monter den nye side ved at følge samme fremgangsmåde i modsat rækkefølge.

Ovnen skal altid være slukket, før ovnrummet gøres rent.

Rengøring af ovnen indvendigt

Ovnen rengøres hele tiden. Ovnen er indvendigt forsynet med aftagelige sider, der er belagt med en speciel mikroporøs emalje (katalytisk emalje), som gør dem selvrensende. Så snart ovnens sider bliver tilsmudsede, fordeles snavset på de mikroporøse overflader. Det oxideres på begge sider og forsvinder efterhånden. Den selvrensende emalje er velegnet til fedtstoffer, men ikke til sukkerstoffer. Ovnens bund, hvor der oftere løber sukker ud end fedtstof, er derfor ikke belagt med emalje. Det anbefales kraftigt, at: - Ovnen ikke børstes med en metalbørste, og at der ikke anvendes skærende og spidse redskaber. - Ovnen ikke rengøres med almindeligt skurepulver. - Ved grilning sprøjter der meget fedt ud på ovnens sider, og temperaturen er ikke altid tilstrækkelig høj til, at fedtstoffet elimineres helt under tilberedningen. I så fald skal ovnen efter tilberedningen varme i 20-30 minutter på højeste temperatur for den valgte funktion. Hvis der stadig er rester af fedtstoffer, vil disse gradvist forsvinde ved de efterfølgende tilberedninger.

Vipbart grill-legeme - Grill-legemet kan vippes ned, så det er lettere at rense ovnens top. - Træk grill-legemet lidt nedad, så de to flige løsnes (i venstre og højre side). - Vip grilllegemet ned. Når ovnen er gjort ren, vippes grill-legemet på plads. Kontroller, at fligene sidder rigtigt i indhakkene. Pas på ikke at ødelægge temperatursonden (metalstangen i højre side).

DK Fejlfinding Hvis De er i tvivl om, hvor vidt ovnen fungerer korrekt, betyder det ikke nødvendigvis, at der er tale om en driftsfejl. Kontroller under alle omstændigheder nedenstående punkter:

• Ovnen er ikke tilsluttet. • Installationens sikring virker ikke. • Den valgte temperatur er for lav. •Termostaten er i stykker.

- Tilslut ovnen. - Udskift installationens sikring, og kontroller dens mærkeværdi (16 A). - Skru op for den valgte temperatur. - Tilkald serviceafdelingen.

Temperaturindikatoren er hele tiden tændt.

• Termostaten er defekt.

- Tilkald serviceafdelingen.

• Lampen virker ikke. • Ovnen er ikke tilsluttet, eller sikringen virker ikke.

Blæseren fortsætter, efter ovnen er slukket.

- Udskift pæren. - Tilslut ovnen, eller udskift sikringen.

• Blæseren virker i højst 1 time efter tilberedningen.

-Åbn ovndøren, så ovnen hurtigere bliver afkølet.

• Hvis den ikke slukker efter 1 time.

- Tilkald serviceafdelingen.

Skriv oplysningerne fra ovnens typeskilt herunder:
