Produkttype	Digitalt multimeter CAT IV 600 V
Mærke	Laserliner
Model	CAT IV 600 V
Overspændingskategorier	CAT III 1000 V / CAT IV 600 V
Display	LCD 4000 tællinger (maks. 3 999)
Jævnspænding (DC)	400.0 mV / 4.000 V / 40.00 V / 400.0 V / 600 V
Vekselspænding (AC)	400.0 mV / 4.000 V / 40.00 V / 400.0 V / 600 V
Jævnstrøm (DC)	10 A (maks. 30 s hvert 15. minut)
Vekselstrøm (AC)	10 A (maks. 30 s hvert 15. minut)
Modstand	400.0 Ω / 4.000 kΩ / 40.00 kΩ / 400.0 kΩ / 4.000 MΩ / 40.00 MΩ
Kapacitet	40.00 nF / 400.0 nF / 4.000 μF / 40.00 μF / 100.0 μF
Frekvens	9.999 Hz / 99.99 Hz / 999.9 Hz / 9.999 kHz / 99.99 kHz / 999.9 kHz / 9.999 MHz
Driftscyklus	0.1 % til 99.9 %
Diodetest	Ja, teststrøm ~0,3 mA
Kontinuitetstest	Ja, tærskel < 150 Ω, lydsignal
Berøringsfri spændingsdetektor	Integreret, 100 V – 600 V AC, vibrationsalarm og LED
Særlige funktioner	Hold, Relative (REL), manuel områdevalg (RANGE), LCD-baggrundsbelysning
Strømforsyning	1 stk. 9 V batteri (NEDA 1604 / IEC 6F22)
Automatisk slukning	Ja, efter 15 minutter
Sikring	10 A / 600 V, hurtig (6,35 x 31,8 mm)
Beskyttelsesklasse	II (dobbelt isolering)
Standarder	EN 61326, EN 61010-1, EN 61010-2-031
Driftstemperatur	0 °C til 55 °C
Maks. relativ luftfugtighed	80 % (uden kondens)
Mål (L x B x H)	150 x 70 x 48 mm
Vægt	255 g
Medfølgende tilbehør	Målespidser, batteri, vejledning
Vedligeholdelse	Rengør med tør klud; ingen opløsningsmidler
Reparerbarhed	Sikring kan udskiftes; årlig kalibrering anbefales

Ofte stillede spørgsmål - CAT IV 600 V Laserliner

Hvordan måles jævnspænding (DC)?

Drej funktionsvælgeren til position V. Tryk på MODE for at vælge DC (visning 'DC'). Tilslut den sorte målespids til COM-stikket og den røde til VΩHz-stikket. Berør testpunkterne med spidserne. Aflæs spændingen på displayet; hvis polariteten er omvendt, vises et '-' tegn.

Hvordan måles strøm op til 10 A?

Drej funktionsvælgeren til 10A. Tryk på MODE for at vælge AC eller DC. Tilslut den sorte målespids til COM og den røde til 10A-stikket. Afbryd strømmen til kredsløbet, sæt multimeteret i serie, og tænd derefter strømmen igen. Overskrid ikke 10 A i mere end 30 sekunder.

Hvordan tester man kontinuiteten af en ledning?

Indstil funktionsvælgeren på Ω. Tryk to gange på MODE, indtil kontinuitetssymbolet (lydbølger) vises. Tilslut spidserne til COM og VΩHz. Berør begge ender af ledningen. Hvis modstanden er under 150 Ω, udsendes et bip.

Hvad betyder 'O.L' på displayet?

O.L (Open Line / Overflow) angiver, at målekredsen er åben, eller at den målte værdi overstiger det valgte område. Kontroller dine tilslutninger, eller skift til et højere område.

Hvordan bruges den berøringsfrie spændingsdetektor?

Drej funktionsvælgeren til V. Før sensoren (øverst på apparatet) inden for 5-10 mm af en leder, der mistænkes for at være under vekselspænding (100-600 V). Hvis der er spænding, tændes LED'en, og apparatet vibrerer. Bemærk: Denne detektor erstatter ikke en bipolar kontrol.

Hvordan udskiftes batteriet?

Afbryd alle målespidser. Fjern dækslet til batterirummet (skrue på bagsiden). Udskift det brugte 9V-batteri med et nyt (type NEDA 1604 eller 6F22). Luk og skru igen. Smid ikke batteriet i husholdningsaffaldet.

Hvordan udskiftes sikringen?

Fjern målespidser og batteri. Skru bagkassen af. Find sikringen (10 A / 600 V, hurtig, mål 6,35 x 31,8 mm). Udskift med en identisk sikring. Luk omhyggeligt kassen.

Apparatet slukker af sig selv - er det normalt?

Ja, den automatiske slukning aktiveres efter 15 minutters inaktivitet for at spare på batteriet. For at tænde det igen skal du blot dreje funktionsvælgeren til en anden position eller trykke på en knap.

Hvordan måles en modstand?

Indstil funktionsvælgeren på Ω. Tilslut spidserne til COM og VΩHz. Sørg for, at kredsløbet er spændingsløst, og at kondensatorer er afladede. Berør modstanden med spidserne. Aflæs værdien. Hvis 'O.L' vises, er modstanden for stor, eller kredsløbet er åbent.

Hvilke sikkerhedsforanstaltninger skal overholdes?

Arbejd aldrig alene på kredsløb > 25 V AC eller 60 V DC. Brug målespidserne kun ved håndtagene. Før enhver måling skal du kontrollere ledningernes tilstand. Brug ikke apparatet i fugtige omgivelser eller med ledende rester. Afbryd strømmen, før du måler modstand, kapacitet eller kontinuitet. Overhold overspændingskategorierne (CAT III 1000 V, CAT IV 600 V).

BRUGSANVISNING CAT IV 600 V Laserliner

Læs betjeningsvejledningen og det vedlagte hæfte „Garantioplysninger og supplerende anvisninger“ grundigt igennem. Følg de heri indeholdte instrukser. Opbevar disse dokumenter omhyggeligt.

Funktion/anvendelse

Multimeter til måling i overspændingskategori-området CAT III til max 1000V / CAT IV til max 600 V. Med måleapparatet kan der udføres jævn- og vekselspændingsmålinger, jævn- og vekselstrømsmålinger, gennemgangs- og diodetest, modstandsmålinger, kapacitets-, frekvens- og duty-cycle-målinger inden for det specifi cerede område. Desuden har måleapparatet en berøringsfri spændingsdetektor med vibrationsalarm.

Symboler

Advarsel mod farlig elektrisk spænding: Ubeskyttede, spændingsførende komponenter i husets indre kan være tilstrækkeligt farlige til at udsætte personer for risiko for elektrisk stød.

Advarsel mod farligt sted

Beskyttelsesklasse II: Prøveapparatet har forstærket eller dobbelt isolering.

CAT III

Overspændingskategori III: Driftsmidler i faste installationer og i tilfælde, hvor der stilles særlige krav til driftsmidlernes pålidelighed og tilgængelighed, fx kontakter i faste installationer og apparater til industriel brug med varig tilslutning til den faste installation.

CAT IV

Overspændingskategori IV: Apparater til anvendelse på eller i nærheden af forsyningen af den elektriske installation i bygninger, nærmere bestemt fra hoved-fordelingen i retning af lysnettet, fx elmålere, over-belastningssikringer (HFI-relæer) og rundstyringsapparater („ripple control’).

Sikkerhedsanvisninger

- Sørg for, at de rigtige tilslutninger, den rigtige drejeknapposition og det rigtige område for denne aktuelle melding altid er valgt.

- Inden måling eller kontrol af modstand, gennemgang, dioder eller kapacitet skal strømkredsens spænding afbrydes. Sørg for, at alle højspændingskondensatorer er afl adet.

- Apparatet skal adskilles fysisk fra alle strømkilder, inden der åbnes for batterirumsdækslet.

- Sørg så vidt muligt for aldrig at arbejde alene.

- Målespidserne må kun holdes i håndgrebene. Målekontakterne må ikke berøres under målingen.

- Hvis apparatet er blevet fugtigt eller påført andre elektrisk ledende restprodukter, må der ikke arbejdes under spænding. Fra og med en spænding på 25V AC eller 60V DC er der ekstra stor fare for livsfarlige stød pga. fugten. Apparatet skal rengøres og tørres inden ibrugtagning. Ved brug udendørs må apparatet kun anvendes under egnede vejrforhold og/eller ved brug af passende beskyttelsesforanstaltninger.

- Ved omgang med spændinger højere end 25V AC eller 60V DC skal der udvises særlig forsigtighed. Ved berøring af de elektriske ledninger er der allerede ved disse spændinger livsfare pga. elektrisk stød.

- Apparatet må ikke anvendes i omgivelser, der er belastet af elektrisk ledende partikler, eller hvor der forekommer midlertidig elektrisk ledningsevne pga. fugtighed (fx pga. Kondensering).

- Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specifi kationer.

- Målinger i farlig nærhed af elektriske anlæg må ikke udføres alene og kun efter anvisning af en ansvarlig elfagmand.

- Inden hver måling skal man sikre sig, at både det område, der skal testes (fx en ledning), og testapparatet samt det anvendte tilbehør (fx tilslutningsledning) er i fejlfri stand. Apparatet skal testes på kendte spændingskilder (fx 230V-stik til AC-test eller bilbatteri til DC-test). Apparatet må ikke anvendes længere, hvis en eller flere funktioner svigter.

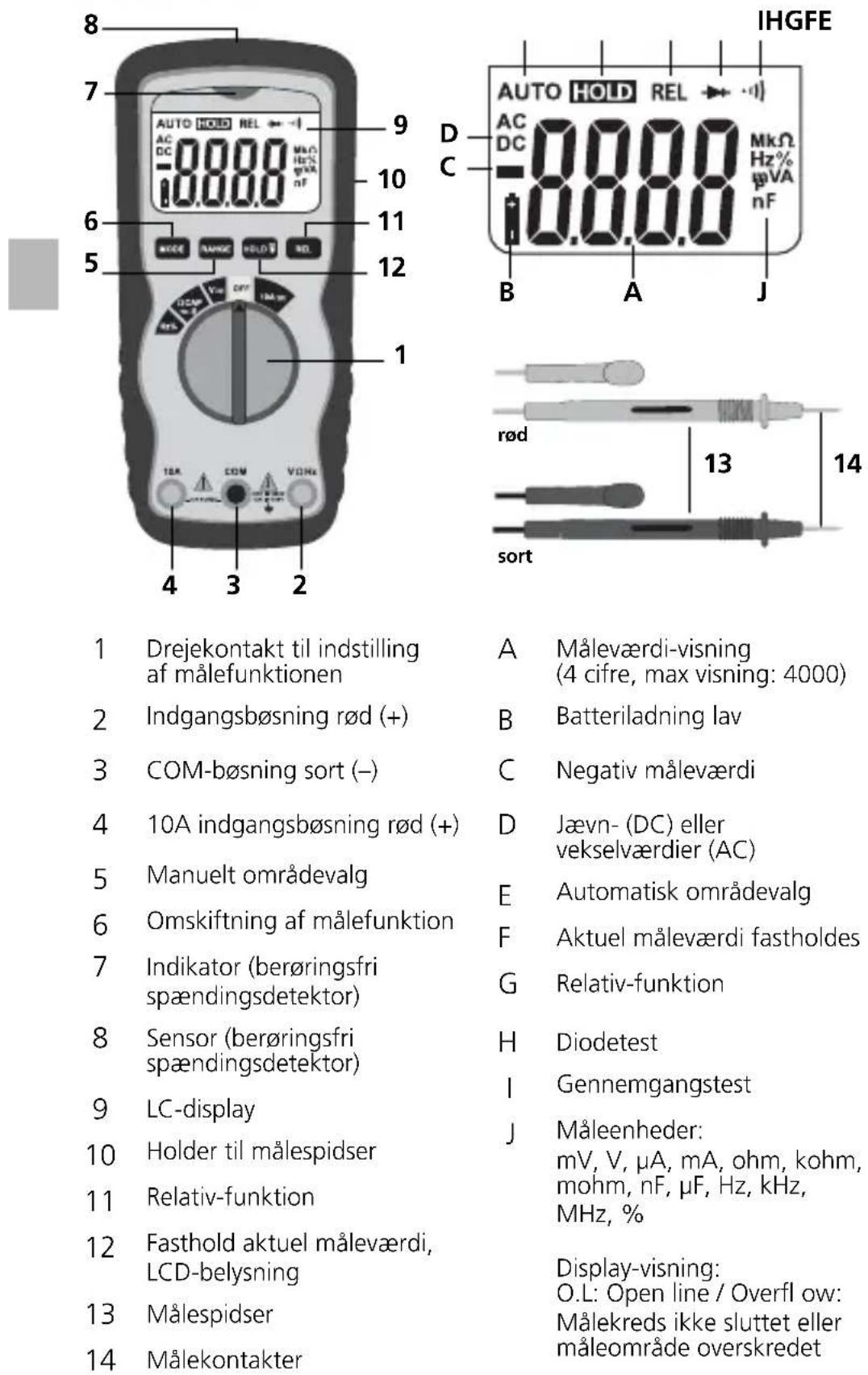

1 Drejekontakt til indstilling af målefunktionen
2 Indgangsbøsning rød (+)
3 COM-bøsning sort (−)
4 10A indgangsbøsning rød (+)
5 Manuelt områdevalg
6 Omskiftning af målefunktion
7 Indikator (berøringsfri spændingsdetektor)
8 Sensor (berøringsfri spændingsdetektor)
9 LC-display
10 Holder til målespidser
11 Relativ-funktion
12 Fasthold aktuel måleværdi, LCD-belysning
13 Målespidser
14 Målekontakter

A Måleværdi-visning (4 cifre, max visning: 4000)
B Batteriladning lav
C Negativ måleværdi
D Jævn- (DC) eller vekselværdier (AC)
E Automatisk områdevalg
F Aktuel måleværdi fastholdes
G Relativ-funktion
H Diodetest

I Gennemgangstest

J Måleenheder:

Målekreds ikke sluttet eller måleområde overskredet

Maksimal indgangseffekt

Funktion Maksimal indgang
V DC / V AC 1000VDC, 1000V AC
A DC/AC 10A DC/AC (max 30 sekunderhvert 15. minut)
Frekvens, modstand, kapacitet, duty-cycle, diodetest, gennem-gangstest	1000V DC/AC

1 Indsættelse af batterier

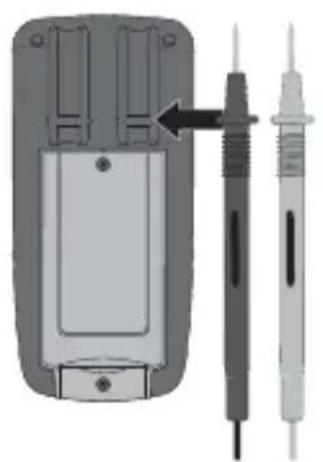

2 Fastgørelse af målespidserne

Når apparatet ikke bruges, eller når det transporteres, skal man altid huske at anbringe målespidserne i holderen på bagsiden, så man ikke risikerer at komme til skade pga. målespidserne.

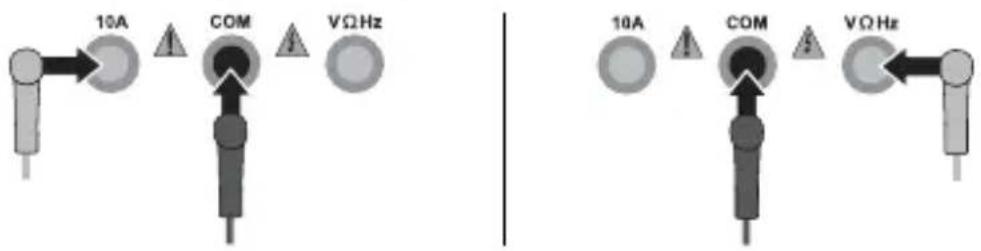

3 Tilslutning af målespidser

Den sorte målespids (−) skal altid sluttes til „COM-bøsningen“. Ved strømmåling skal den røde målespids (+) sluttes til „10A-bøsningen“. Ved alle andre målefunktioiner skal den røde målespids sluttes til „VΩHZ-bøsningen“.

Inden hver måling skal man kontrollere, at målespidserne er tilsluttet korrekt. Spændingsmåling med monterede strømtilslutninger 10A kan medføre udløsning af den indbyggede sikring og beskadigelse af målekredsen.

Til strømmåling stiller man drejekontakten i pos. „10A“, hvorefter man indstiller spændingstypen (AC, DC) ved at trykke på knappen „Mode“. Husk at slukke for strømkredsen, inden måleapparatet tilsluttes. Herefter forbinder man målekontakterne med måleobjektet. Den fundne måleværdi og polariteten vises på displayet. Husk at afbryde strømkredsløbet igen, inden måleapparatet frakobles.

Der må ikke måles strøm over 10A i mere end 30 sekunder ad gangen. Dette kan ødelægge apparatet eller målespidserne.

5 V Spændingsmåling DC/AC

Til spændingsmåling stiller man drejekontakten i pos. „V“, hvorefter man indstiller spændingstypen (AC, DC) ved at trykke på knappen „Mode“. Herefter forbinder man målekontakterne med måleobjektet. Den fundne måleværdi og polariteten vises på displayet.

6 Ω Modstandsmåling

Til modstandsmåling stiller man drejekontakten i pos. „Ω“. Herefter forbinder man målekontakterne med måleobjektet. Den fundne måleværdi vises på displayet. Hvis der i stedet for en måleværdi vises „O.L“ på displayet, betyder det, at enten er måleområdet overskredet, eller også er målekredsen ikke sluttet eller afbrudt. Modstande kan kun måles korrekt separat; derfor kan det evt. være nødvendigt at adskille komponenterne fra resten af kredsløbet.

Ved modstandsmålinger skal målepunkterne helst være fri for smuds, olie, loddelak eller lignende forureninger, da der ellers kan forekomme falske måleresultater.

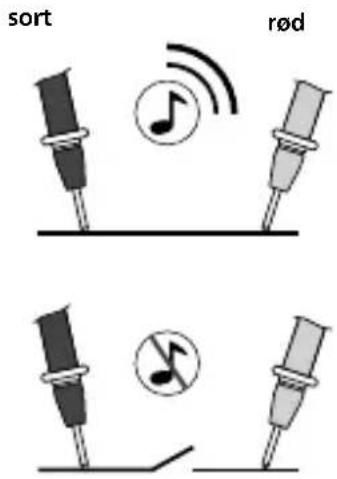

7 · 11) Gennemgangstest

Til gennemgangstest stilles drejekontakten i pos. „Ω“, og ved at trykke to gange på knappen „Mode“ aktiveres funktionen „Gennemgangstest“.

Herefter forbinder man målekontakterne med måleobjektet. Som gennemgang detekteres en måleværdi på < 150 ohm, hvilket bekræftes med et akustisk signal. Hvis der ikke vises en måleværdi, men derimod „O.L“, på displayet, betyder det, at enten er måleområdet overskredet, eller også er målekredsen ikke sluttet eller afbrudt.

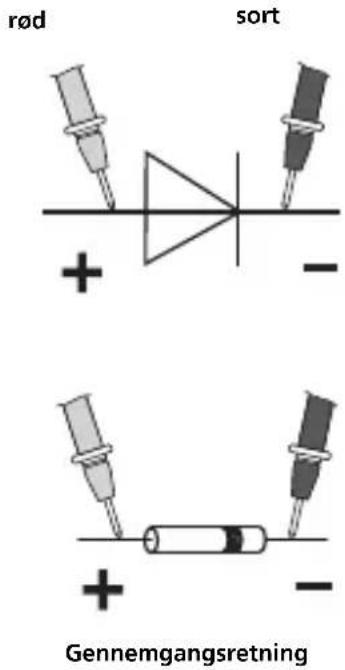

8 Diodetest

Til diodetest stilles drejekontakten i pos. „Ω“, og ved at trykke én gang på knappen „Mode“ aktiveres funktionen „Diodetest“. Herefter forbinder man målekontakterne med dioden. Den fundne måleværdi for gennemgangsspændingen vises på displayet. Hvis der ikke vises en måleværdi, men derimod „O.L“, på displayet, betyder det, at dioden måles i spærreretning, eller at dioden er defekt. Hvis man måler 0,0 V, betyder det, at dioden er defekt, eller at der er sket en kortslutning.

Til kapacitetsmåling stilles drejekontakten i pos. „CAP“, og ved at trykke tre gange på knappen „Mode“ aktiveres funktionen „Kapacitetsmåling“. Herefter forbinder man målekontakterne med måleobjektet. Ved kondensatorer med poler forbindes pluspolen med den røde målespids.

Til frekvensmåling stiller man dreje-kontakten i pos. „Hz“. Herefter forbinder man målekontakterne med måleobjektet. Ved at trykke på knappen „Mode“ skiftes fra Hz til % duty-cycle.

Når man tænder for måleapparatet, aktiveres Autorange-funktionen automatisk. Denne fi nder det bedst mulige område til målingen i de pågældende målefunktioner Man aktiverer et manuelle område ved at trykke på knappen „Range“. Tryk gentagne gange på knappen „RANGE“, til det ønskede område er nået. Vær opmærksom på ændring i decimaler eller enheder. Man kommer tilbage til Auto-range-området ved at holde knappen „RANGE“ inde i 2 sekunder. På displayet vises atter „AUTO“. Range-funktionen er kun mulig i områderne spændings-, strøm- og modstandsmåling.

Sammenligningsmålingen måler i forhold til en tidligere gemt referenceværdi. Det vil sige, at der på displayet vises differencen mellem den aktuelle måleværdi og den gemte referenceværdi. Tryk på knappen „REL“ under en referencemåling i den pågældende målefunktion. På displayet vises nu differenceværdien mellem den aktuelle måling og den indstillede referenceværdi. Denne funktion annulleres ved at trykke på knappen „REL“ igen. Rel-funktionen er kun mulig i områderne spændings- og strømmåling, gennemgangstest og kapacitetsmåling.

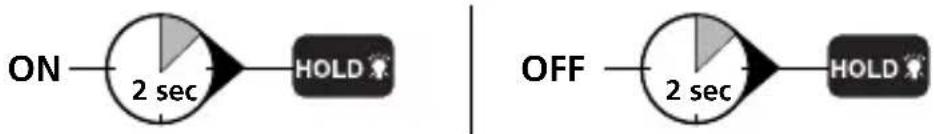

Hold-funktion

Med Hold-funktionen kan man fastholde den aktuelle måleværdi på displayet. Denne funktion aktiveres eller deaktiveres ved at trykke på knappen „HOLD“.

LCD-Backlight


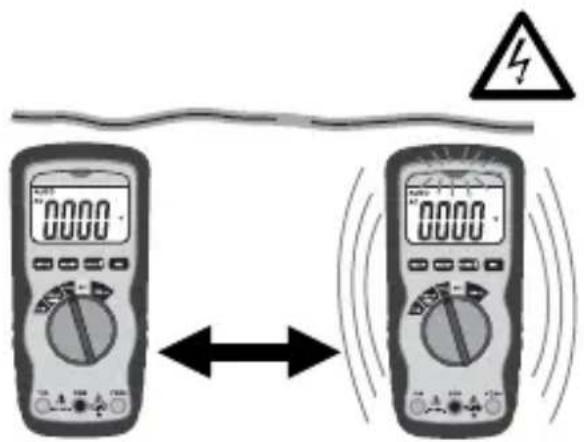

15 Spændingslokalisering, berøringsfri (AC-advarsel)

Den i måleapparatet integrerede berøringsfri spændingsdetektor lokaliserer vekselspændinger fra 100V til 600V. Således kan man fx fi nde spændingsførende ledninger eller kabelbrud. Dreje-kontakten stilles i pos. „V“, og spændingssensoren føres langs med måleobjektet (5 - 10 mm). Hvis der lokaliseres vekselspænding, lyser indikatoren, og apparatet begynder at vibrere.

De berøringsfri spændingsdetektering er ikke en erstatning for en traditionel spændingstest. Apparatet detekterer et elektriske felt og reagerer dermed også på statisk ladning.

16 Spændingslokalisering, enpolet fasetest

Inden man udfører målingen, skal man for en sikkerheds skyld fjerne den sorte måleledning fra apparatets COM-bøsning. Drejekontakten stilles i pos. „V“. Den røde målespids forbindes med faseledningen eller den neutrale ledning. Den røde LED lyser da kun ved den spændingsførende faseledning. Når man bestemmer faseledningen (yderlederen) ved hjælp af den enpolede fasetest, kan visningsfunktionen påvirkes under visse forhold (fx ved isolerende kropsværnemidler eller på isolerede lokaliteter).

Den enpolede fasetest er ikke beregnet til test for spændingsfri tilstand („spændingsfrihed“). Til dette formål kræves den topolede fasetest.

17 Udskiftning af sikringen

Skal sikringen udskiftes, skal man først afbryde målespidserne fra samtlige spændingskilder og dernæst fra apparatet. Man løsner alle skruerne på bagsiden, og tager batteriet ud. Man åbner huset og udskifter sikringen med en ny af samme type og med ens specifi kationer (10A/600V). Man lukker og skruer huset grundigt til igen.

Måleapparatet skal regelmæssigt kalibreres og afprøves for at sikre, at måleresultaterne er nøjagtige. Vi anbefaler et kalibreringsinterval på et år.

Forbehold for tekniske ændringer. 06.2010
Tekniske data

Funktion Område Nøjagtighed
DC-spænding	400,0 mV ±(0,5 % rdg ±2 cifre)
	4,000V40,00V400,0V	±(1,2% rdg ±2 cifre)
	600 V ±(1,5% rdg ±2 cifre)
AC-spænding	400,0 mV ±(1,5 % rdg ±4 mV)
	4,000 V ±(1,2% rdg ±2 cifre)
	40,00V400,0V	±(1,5% rdg ±3 cifre)
	600V ±(2,0% rdg ±4 cifre)
CD-strøm	10A	±(2,5% rdg ±5 cifre)
AC-strøm 10A ±(3,0% rdg ±7 cifre)
Modstand	400,0 Ω ±(1,2 % rdg ±4 cifre)
	4,000 kΩ ±(1,0 % rdg ±2 cifre)
	40,00 kΩ400,0 kΩ4,000 MΩ	±(1,2% rdg ±2 cifre)
	40,00 MΩ ±(2,0% rdg ±3 cifre)
Kapacitet	40,000 nF ±(5,0 % rdg ±50 cifre)
	400,0 nF	±(3,0% rdg ±5 cifre)4,000
	40,00 μF
	100,0 μF ±(5,0 % rdg ±5 cifre)
Frekvens	9,999 Hz	±(1,5% rdg ±5 cifre)
	99,99 Hz
	999,9 Hz	±(1,2% rdg ±3 cifre)
	9,999 kHz
	99,99 kHz
	999,9 kHz
	9,999 MHz	±(1,5% rdg ±4 cifre)
Duty-cycle 0,1%...99,9% ±(1,2% rdg ±2 cifre)
Diodetest 0,3 mA ±(10% rdg ±5 cifre)
Polaritet Fortegn for negativ polaritet
LC-display 0 ... 3999
Sikring 10A / 600 V Flink, 240 A2/s (6,35 x 31,8 mm)
Beskyttelsesklasse II, doboelt isolering
Overspænding CAT III - 1000V, CAT IV - 600V
Tilsmudsningsgrad 2
Testnormer EN 61326, EN 61010-1, EN 61010-2-031
Max rel. luftfugtighed 80% ikke kondenserende
Arbejdstemperatur 0°C ... 55°C
Spændingsforsyning 1 x 9V batteri (NEDA 1604, IEC 6F22)
Dimensioner	150 x 70 x 48 mm
Vægt	255 g

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU.

Dette produkt er et elapparat og skal indsamles og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips på: www.laserliner.com/info

!
