FRV 50 ME - Højtryksrenser Kärcher - Gratis brugsanvisning og manual

Mærke	Kärcher
Model	FRV 50 ME
Produkttype	Overfladerenser til højtryksrenser
Anvendelse	Rengøring af gulvoverflader
Maksimalt vandtryk	25 MPa (250 bar)
Maksimal vandtemperatur	85 °C
Kompatibel dysestørrelse	036 - 125 (afhængigt af dysesæt)
Roterende arm	Ja, to dyser
Udledning af spildevand	Via slange (maks. højde 1 m)
Indledende montering	Kort studs til håndtag med roterende regulator; lang studs til håndtag uden regulator
Smøring	Smør O-ringene før montering
Vedligeholdelse	Skyl med rent vand efter brug; beskyt mod frost; deformér ikke børstehårene
Opbevaring	Lad ikke enheden hvile på børsten
Sikkerhed	Ret ikke strålen mod personer, dyr eller elektriske installationer; vent til den roterende arm er stoppet, før du griber ind; brug handsker og beskyttelsesbriller
Faregrad	Fare, Advarsel, Forsigtig, Opmærksomhed
Reservedele	Dyser, O-ringe, slange, børste (ref. 6.371-011.0), dysesæt
Tilbehør	Slangebeslag, urenhedsopsamler, slangeholder, forlængerslange
Garanti	Se den fulde brugervejledning
Vægt	Ca. 5 kg
Mål	Ca. 50 x 30 x 20 cm

Ofte stillede spørgsmål - FRV 50 ME Kärcher

Hvordan monterer jeg dyserne på den roterende arm?

Indsæt O-ringen i indhakket på den roterende arm, placer dysen, og spænd dåsemøtrikken. Justér dysens nøgleplan parallelt med den roterende arm. Brug den medfølgende nøgle til at spænde dåsemøtrikken (åbning 22 mm).

Hvad er det maksimale vandtryk?

Det maksimale vandtryk er 25 MPa (250 bar). Overskrid ikke dette tryk.

Kan jeg bruge varmt vand med denne overfladerenser?

Ja, den maksimale vandtemperatur er 85 °C. Efter brug med varmt vand skal enheden afkøles ved at skylle den med koldt vand i 2 minutter.

Hvad gør jeg, hvis den roterende arm ikke drejer?

Kontrollér, om rengøringsdyserne er snavsede. Hvis de er tilstoppede, rengør dem. Sørg for, at vandtrykket er tilstrækkeligt.

Hvorfor falder sugekraften?

Det kan skyldes en slidt børstekrone (skal udskiftes), en tilstoppet sugekanal eller slange (skal renses), eller en tilstoppet injektordyse (skal renses).

Hvordan vedligeholder jeg overfladerenseren?

Efter hver brug skal du skylle de drejelige hjul med rent vand og derefter sprøjte dem med smøreolie. Beskyt enheden mod frost, og lad den ikke hvile på børsten.

Hvilket tilbehør er tilgængeligt?

Tilbehør: slangebeslag (ref. 2.642-528.0), urenhedsopsamler (2.642-532.0), slangeholder (2.042-001.0), børste FRV 50 ME (6.371-011.0), forlængerslange (4.441-040.0).

Hvordan vælger jeg det rigtige dysesæt?

Aflæs dysestørrelsen på typeskiltet på din højtryksrenser. Vælg det tilsvarende sæt i tabellen i vejledningen (f.eks. størrelse 036-040 → sæt 2.431.0).

Hvad er de vigtige sikkerhedsanvisninger?

Ret aldrig strålen mod personer, dyr, elektriske installationer eller selve enheden. Brug handsker og beskyttelsesbriller. Vent, indtil den roterende arm er helt stoppet, før du griber ind.

Hvordan tilslutter jeg overfladerenseren til højtryksrenseren?

Smør O-ringene på studsen, skru højtryksrenserens pistolhåndtag på overfladerenseren, og spænd godt til i hånden (eller med en fladnøgle på 27 mm).

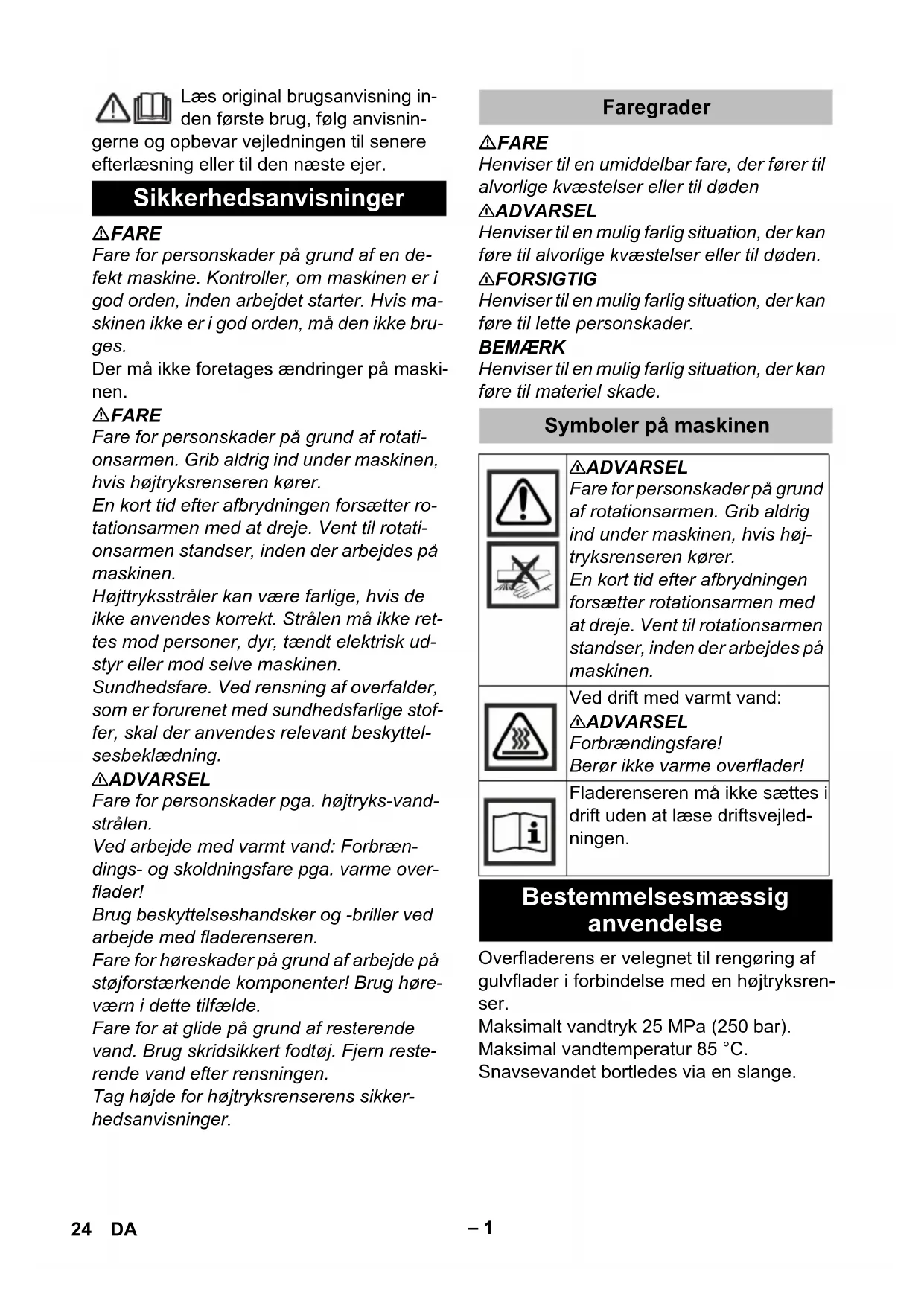

BRUGSANVISNING FRV 50 ME Kärcher

Læs original brugsanvisning in- den første brug, følg anvisnin-

gerne og opbevar vejledningen til senere efterlæsning eller til den næste ejer.

Sikkerhedsanvisninger

⚠️FARE

Fare for personskader på grund af en defekt maskine. Kontroller, om maskinen er i god orden, inden arbejdet starter. Hvis maskinen ikke er i god orden, må den ikke bruges.

Der må ikke foretages ændringer på maskinen.

⚠️FARE

Fare for personskader på grund af rotationsarmen. Grib aldrig ind under maskinen, hvis højtryksrenseren kører.

En kort tid efter afbrydningen forsætter rotationsarmen med at dreje. Vent til rotationsarmen standser, inden der arbejdes på maskinen.

Højttryksstråler kan være farlige, hvis de ikke anvendes korrekt. Strålen må ikke rettes mod personer, dyr, tændt elektrisk udstyr eller mod selve maskinen.

Sundhedsfare. Ved rensning af overfalder, som er forurenet med sundhedsfarlige stoffer, skal der anvendes relevant beskyttelsesbeklædning.

ADVARSEL

Fare for personskader pga. højtryks-vandstrålen.

Ved arbejde med varmt vand: Forbrændings- og skoldningsfare pga. varme overflader!

Brug beskyttelseshandsker og -briller ved arbejde med fladerenseren.

Fare for høreskader på grund af arbejde på støjforstærkende komponenter! Brug høreværn i dette tilfælde.

Fare for at glide på grund af resterende vand. Brug skridsikkert fodtøj. Fjern resterende vand efter rensningen.

Tag højde for højtryksrenserens sikkerhedsanvisninger.

Faregrader

⚠️FARE

Henviser til en umiddelbar fare, der fører til alvorlige kvæstelser eller til døden

ADVARSEL

Henviser til en mulig farlig situation, der kan føre til alvorlige kvæstelser eller til døden.

⚠FORSIGTIG

Henviser til en mulig farlig situation, der kan føre til lette personskader.

BEMÆRK

Henviser til en mulig farlig situation, der kan føre til materiel skade.

Symboler på maskinen

▲ADVARSEL

Fare for personskader på grund af rotationsarmen. Grib aldrig ind under maskinen, hvis høj-tryksrenseren kører.

En kort tid efter afbrydningen forsætter rotationsarmen med at dreje. Vent til rotationsarmen standser, inden der arbejdes på maskinen.

Ved drift med varmt vand:

ADVARSEL

Forbrændingsfare!

Berør ikke varme overflader!

Fladerenseren må ikke sættes i drift uden at læse driftsvejledningen.

Bestemmelsesmæssig anvendelse

Overfladerens er velegnet til rengøring af gulvflader i forbindelse med en højtryksrenser.

Maksimalt vandtryk 25 MPa (250 bar).

Maksimal vandtemperatur 85 °C.

Snavsevandet bortledes via en slange.

Miljøbeskyttelse

Emballagen kan genbruges. Smid ikke emballagen ud sammen med det almindelige husholdningsaffald, men aflever den til genbrug.

Udtjente apparater indeholder værdifulde materialer, der kan og bør afleveres til genbrug. Aflever derfor udtjente apparater på en genbrugsstation eller lignende.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger til indholdsstoffer finder du på:

For at sørge for en fejlfri brug af højtryksrenseren, skal den passende højtryksdyse vælges.

Bemærk:

De nødvendige mundstykkepakker er afstemt til den tilsvarende højtryksrenser og skal bestilles separat.

1 Mundstykkets størrelse (eksempel)

→ Aflæs mundstykkets størrelse fra højtrykrenserens typeskilt.
→ Vælg mundstykkepakken i efterfølgen-de tabel, der passer til højtrykrenseren.

Mundstyk-kets størrel-se højtryk-renser	Mundstyk-kepakke	Mundstyk-kestørrelse mundstyk-kepakke
036...040 2.64	2-431.0 2x10	+ 20
041...045 2.64	2-432.0 2x11	+ 23
046...050 2.64	2-433.0 2x12	+ 26
051...080 2.64	2-982.0 2x20	+ 40
081...100 2.64	3-769.0 2x30	+ 40
101...125 2.64	3-768.0 2x38	+ 50

Montering af mundstykkepakken

2 Rotationsarm
3 Mundstykke
4 Omløbermøtrik

→ Læg O-Ringen ind i rotationsarmens not.

→ Sæt mundstykket på.

→ Skru mundstykket med omløbermøtrik let fast.

Bemærk:

Udslipstrålen skal justeres parallelt til rotationsarmen.

→ Indstil mundstykkets nøgleflade (nøglebredde 10) parallelt til rotationsarmen.
→ Skru omløbermøtrikken (nøglebredde 22) fast med skruenøglen.
→ Gentag processen på næste rotations-arm.

Bemærk:

Monter dyserne til fladerenseren ikke på højtryksrenserens strålerør.

→ Skru injektordysen med topnøglen ind i injektoren og stram den med hånden (8 Nm).

Topnøglen kommer med dysesættet.

Betjening

Fig 5, se omslagsside

1 Håndsprøjtepistol med drejeregulator
2 Håndsprøjtepistol uden drejeregulator
3 Nippel, kort
4 Nippel, lang

Ved leveringen er den korte nippel monteret på maskinen til anvendelse på en håndsprøjtepistol med drejeregulator.

Til anvendelse med en håndsprøjtepistol uden drejeregulator skal den korte nippel skrues ud og erstattes af den vedlagte lange nippel.

Smør niplens o-ringe med fedt før monteringen.

Fig 6, se omslagsside

→ Tilslut højtryksrenserens håndsprøjte-pistol på overfladerenseren og spænd den fast med hånden.
Spænd om nødvendigt efter med en skruenøgle (nøglestørrelse 27).

⚠FORSIGTIG

Ved slangetilslutningen opstår der en kraftig snavsevandsstråle. Overfladerenseren må ikke bruges uden slange.

Fig 7, se omslagsside

→ Smør O-ringen med vedlagt fedt før monteringen.
→ Sæt vedlagt slange ind i overfladerenserens slangetilslutning og sikr den ved at dreje slangen.
→ Led slangens ende til et afløb og fikser slangen med vedlagte burrebånd.

Bemærk:

Nedlæg slangen uden stigning, hvis muligt.

Spildevandets maksimale transporthøjde er 1 m.

Med det vedlægende burrebånd kan slangens frie ende fikseres (f.eks. til et afløbsgitter).

Brug en forlængerslange efter behov (se "Tilbehør").

→ Under arbejdet skal håndsprøjtepistolen og grebet på overfladerenseren holdes fast med begge hænder.

→ Overfladrenseren skal føres således, at den ligger tæt på overfalden som skal renses.

Ud-af-drifttagning

→ Efter drift med varmt vand, skal overfladerenseren drives med koldt vand for 2 minutter så den køler ned.
→ Skyl overfladerenseren og udsugnings- slangen med klart vand efter behov.

Pleje

→ Beskyt maskinen imod frost.
→ Børsterne må ikke omformes ved opbevaring.

Bemærk:

Undgå at stille overfladerenseren på børstekransen efter brug; på den måde opnås et konstant godt opsugningsresultat.

→ Skyl styrerullerne efter brugen med klart vand og efter tørringen sprøjt dem ind med krybeolie.

Tilbehør

Tilbehør: Bestillingsnummer
Slangefastgøring (suge-kop til fastgøring på glatte overflader)	2.642-528.0
Snavssamler (adskiller til grov smuds)	2.642-532.0
Slangeholder (fastgø-ring på væggen)	2.042-001.0
Børstekrans FRV 50 ME	6.371-011.0
Forlængerslange 4.441-040.0

Hjælp ved fejl

Rotationsarmen roterer ikke:

→ Kontroller rengøringsdyserne med hen-syn til tilsmudsning.

Indsugningskapaciteten reduceres:

→ Børstekrans slidt - udskift børstekran- sen.
→ Indsugningskanalen eller udsugningsslangen tilstoppet - rens udsugningskanalen og udsugningsslangen.
→ Injektordysen tilstoppet - rens injektordysen.
