Produkttype	Højtryksrenser til fjernelse af ukrudt
Mærke	Kärcher
Model	WR 20
Arbejdsbredde	200 mm
Indløbstemperatur min.	90 °C
Indløbstemperatur max.	100 °C
Indløbsflow	5,8 - 8,3 l/min
Vægt	0,3 kg
Korrekt brug	Fjernelse af ukrudt med varmt vand (maks. 100°C)
Hovedkomponenter	Sprøjteskinne, holder, flowbegrænser, dyser
Medfølgende tilbehør	Adapter til flowbegrænser, sprøjteskinne
Sikkerhedsanvisninger	Ret ikke strålen mod personer, dyr eller elektriske installationer. Bær handsker og beskyttelsesbriller.
Almindelig vedligeholdelse	Rengør snavs og rester, kontroller dyserne for tilstopning, skyl med rent vand efter brug
Frostbeskyttelse	Opbevares frostfrit
Reservedele	Brug udelukkende originale Kärcher-dele
Kompatibilitet	Kärcher varmtvandshøjtryksrensere (liste i brugsanvisningen)
Garanti	Se de generelle salgsbetingelser

Ofte stillede spørgsmål - WR 20 Kärcher

Hvordan installeres flowbegrænseren på WR 20?

Placer dysen og kobberbøsningen i dyseholderen, skru adapteren på, skru derefter enheden på højtryksudtaget på renseren. Tilslut derefter højtryksslangen til udgangen på flowbegrænseren.

Hvilken vandtemperatur skal bruges til at fjerne ukrudt?

Apparatet fungerer med varmt vand mellem 90°C og 100°C. Indstil højtryksrenseren til maks. 98°C for optimalt resultat.

Hvordan monteres sprøjteskinnen?

Skru sprøjteskinnen på lanserøret, og spænd samlingen med en skruenøgle. Kontroller, at åbningerne vender nedad.

Hvad gør jeg, hvis der kommer damp fra skinnen?

Sænk temperaturen på højtryksrenseren. Damp indikerer en for høj temperatur.

Hvorfor kommer vandet ud med for højt tryk?

Kontroller, at flowbegrænseren er monteret, og at den rigtige dyse anvendes. Se dysetabellen i brugsanvisningen.

Hvordan vedligeholder jeg WR 20 efter brug?

Lad apparatet køle af, lad derefter koldt vand cirkulere i 2 minutter for at skylle skinnen. Rengør snavs og planterester fra chassiset.

Kan jeg bruge WR 20 med en koldtvandshøjtryksrenser?

Nej, WR 20 er designet til varmtvandshøjtryksrensere. Koldt vand vil ikke effektivt fjerne ukrudt.

Hvilke sikkerhedsforanstaltninger skal jeg overholde?

Ret aldrig strålen mod personer, dyr eller elektriske installationer. Bær handsker og beskyttelsesbriller. Vær opmærksom på varme overflader.

Hvordan opbevarer jeg WR 20?

Opbevar apparatet frostfrit. Rengør det inden opbevaring, og kontroller, at dyserne ikke er tilstoppede.

Hvor finder jeg reservedele til WR 20?

Brug kun originale Kärcher-tilbehør og reservedele. Se www.kaercher.com eller kontakt din forhandler.

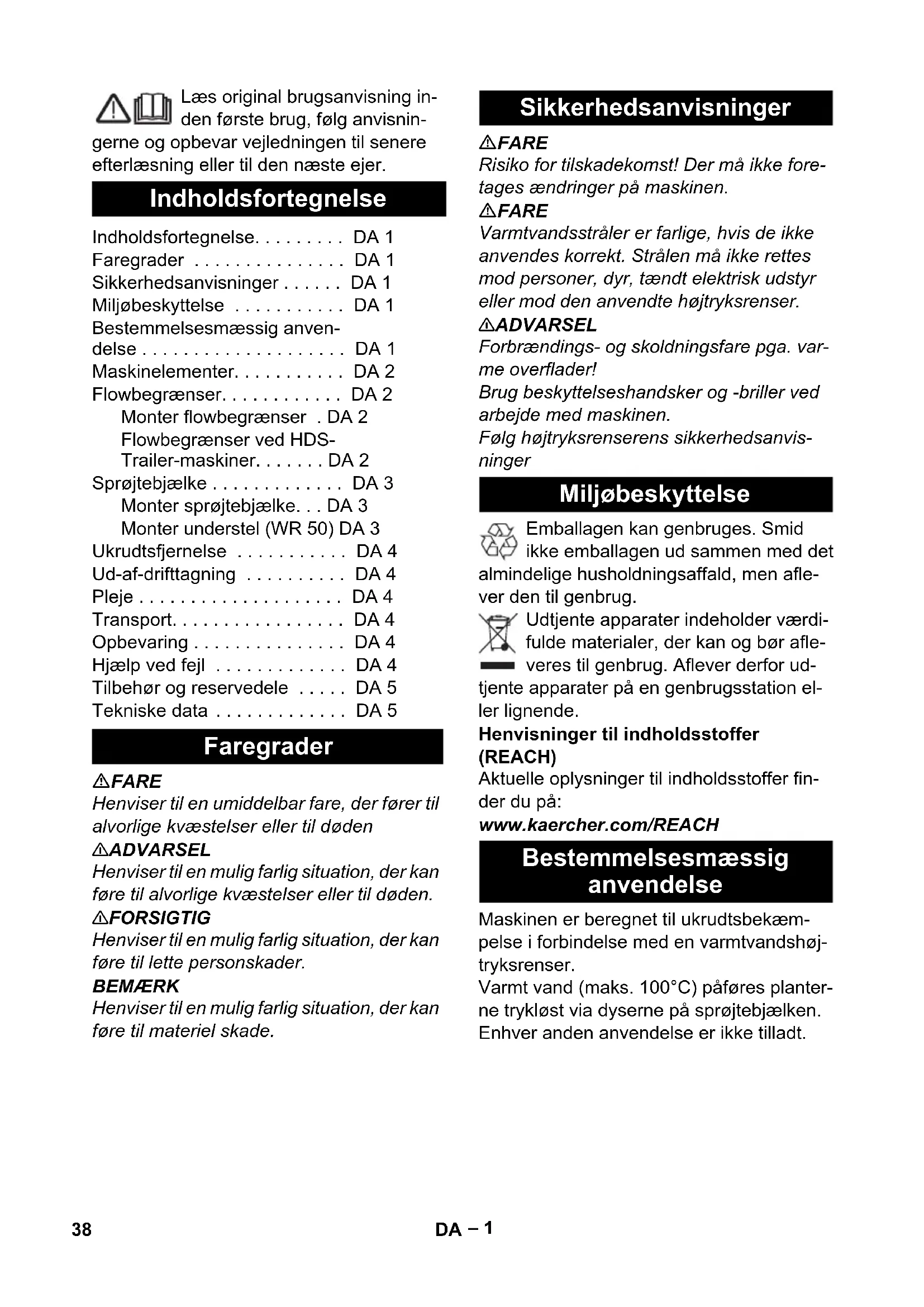

BRUGSANVISNING WR 20 Kärcher

Laes original brugsanvisning inden fpreste drug, folg anvisnin

gerne og opbevar vegledningen til senere afterlæsning eller til den æste ejer.

Indholdsfortegnelse

Sikkerhedsanvisninger . . . . . DA 1

Monter flowbegrænser . DA 2

Flowbegransen ved HDS

Trailer-maskiner. .DA 2

Sprjtebjaelke DA 3

Monter sprjtebjaelke...DA 3

Monter understel (WR 50) DA 3

Henviser til en umiddelbar fare, der foorer til alvorlige kvestelser aller til donden

ADVARSEL

Henvisertil en mulig farlig situation,der kan fore til alvorlige kvastelser ellertiddoen.

△FORSIGTIG

Henvisertilenmuligfarligsituation,derkanforetillette personskader.

BEMAERK

Sikkerhedsanvisninger

△FARE

Risiko for tilskadekomst! Der mA ikke foretagesændringer på maskinen.

△FARE

Varmtvandsstraler er farlige, hvis de ikke anwendes korrekt. Stralen må ikke rettes mod personer, dyr,ændt elektrisk udstyr eller mod den anwendte hjtryksrenser.

ADVARSEL

Forbrændings- og skoldningsfare pga. varme overflader!

Brug beskyttelseshandsker og -briller ved arbejde med maskinen.

Folg hojtryksrenerens sikkerhedsanvisninger

Miljøbeskyttelse

Emballagen kan genbruges. Smid\ ikke emballagen ud sammen med det

almindelige husholdningsaffald, men afever den til genbrug.

Udtjente apparater indeholder vardifulde materialer, der kan og bør afleveres til genbrug. Aflever derfor ud

tjente apparater på en genbrugsstation ell er lignende.

Henisninger til indholdsstoffer (REACH)

Aktuelle ophysninger til indholdsstoffer finder du pa:

Maskinen er beregnet til ukrudtsbekem-pelse i forbindelse med en varmtvandshjtryksrenser.

Varmt vand (maks. 100^ ) pafores planterne tryklost via dyserne på sprøjtebjælken.

Enhver,anden anvendelseerikke tilladt.

Maskinelementer

For at garantere en konstant høj vandtemperatur (over 90^ ) skal der monteres en flowbegrænser på hjtrykudgangen af den anvendte hjtryksrenser.

Bemaerk

Den nodvendige adapter er inkluderet i leverancen. Den nodvendige dyse er afstemt til den tilsvarende hojtryksrenser og skal bestilles separat.

Varmtvandshøj-tryksrenser	Bestillingsnummer dyse
HDS 6/14 C 2.885-494.0
HDS 6/14-4 C 2.885-494.0
HDS 7/12-4 M 2.883-805.0
HDS 7/16 C 2.883-027.0
HDS 8/17 C 2.883-846.0
HDS 8/18-4 C 2.883-846.0
HDS 8/18-4 M 2.883-846.0
HDS 9/18-4 M 2.883-821.0
HDS 10/20-4 M 2.883-397.0
HDS 12/18-4 S 2.883-804.0
HDS 13/20-4 S 2.883-401.0
HDS 1000 De 2.883-846.0
HDS 1000 Be 2.883-846.0
HDS 13/20 DeTr.1 2.883-846.0
HDS 17/20 DeTr.1 2.883-846.0

Bemærk: Dyser til varmtvandshøjtryksrensere, der/DDke er anfort her, skal foresporges ved servicepartneren.

Monter flowbegransen

1 Dyseholder
2 Kobberskive
3 Mundstykke
4 Adapter

A Indgang (tilsutninq udgang pa apparat)

B Udgang (tilsutnig hojtryksslange)

Laeg dyse og kobberskive i dyseholderen.
→ Skru adapteren på dyseholderen.
→ Skru flowbegrænseren på højtrykud-gangen af den anvende maskine.
→ Skru højtryksslangen på udgangen flowbegrænser.

Flowbegrænser ved HDS-Trailermaskiner

Ved anvendelse af en HDS-Trailer-maskine skal der monteres en flowbegrænsermellem strålerøret og händsprjtepistolen. Tag hjde for sikkerhedsanvisningerne i højtryksrenerens betjeningsvejledning!

Monter flowbegrænseren mellem handsprøjtepistolen og strålerøret.
After monteringen skal forskruningernes taethed kontrolleres.

Sprøjtebjælke

Monter sprjtebjelke

→ Skru sprojtebjaelken pa straleroret.
Fastspænd forskruningen med en skruenøgle.

Bemaerk

Sprjtebjaelkens abninger ma ikke vise fremad, men skal justeres SSE de vender nedad.

Monter understel (WR 50)

Bemaerk

After behov kan WR 50 vare udstyret med understellet.

Skub sprojtebjaelken ind i understellets holder.

Bemaerk

Indstil sprjtebjelkens afstand til overfladen pa holderen (ca. 50 mm - 100 mm over overfladen).

Løsn stjernegrebsskruen.
Forskyd sprojtebjaelken i holderen.
→ Skru stjernegrebsskruen fast.

Ukrudtsfjernelse Ud-af-

ADVARSEL

Forbrændingsfare! Sprøjtebjælken skal vare monteret således, at udløbsabningerne vender nedad.

Vandstralen maybe rettes mod personer ell er dyr.

Under driften ma WR 20/ WR 50 ikke berøres eller gribe ind i vandstrålen.

Omstilleren på hjoryksrenseren indstilles til maks. 98^
Hvis derfindes en Servo-Control-regulator,indstillesdennepamaks.
Tænd for højtryksrenseren og træk i højtrykspistolens greb.
Vent, til derkommen varmt vand ud af sprjtebjaelken.

Bemaerk

Alt after den anvendte højtryksrenser er opvarmningstiden mellem 2 og 5 minutter.

For sprjtebjaelken langsomt hen over ukrudtet.
Gentag om nødvendigt processen flere gange.

Bemaerk

Den optimale effekt opnas, nár det varme vandkommen næsten trykløst ud og udén der dannes damp.

fttagning

ADVARSEL

Forbrændingsfare! Lad WR20/WR 50 køle af inden afmonteringen.

After drift med sprjtebjaelken, skal der bruges koldt vand i 2 minutter sa den koler af.
→ Skyl sprjtebjaelken og understellet (WR 50) med klart vand after behov.

Pleje

Beskyt maskinen imod frost.
Fjern snavs, jord og planterester fra understellet (WR 50).
Kontroller med jævne mellemrum dys-serne på sprøjtebjælken for tilstopning.

Transport

Hold øje med maskinens vægt ved transporten.

Opbevaring

Hold oje med maskinens vegt ved oplagringen.
■ Maskinen opbevares et frostfrit sted.

Hjælp ved fejl

Derkommen damp ud af sprjtebjaelken:
→ Skru ned for temperaturindstillingen på højtryksrenseren.

Vandetkommenudmedetforhjttryk:

Monter flowbegrænser.
Vaelg passende dyse (se tabel).

Hojtryksrensen slukker / brænderen på hjoryksrensen starter ikke:

Kontroller dyserne på sprøjtebjælken for tilsmudsning.
Kontroller dyserne på sprøjtebjælken for tilkalkning.

Hjulene på understellet (WR 50) kan/DDrejes:

Kontroller hjulakse og hjullejer for tilsmudsning.

Anvend kun originaltilbehør og -reservede.
De er en garanti for en sikker og fejlfri drift af maskinen.

	WR 20	WR 50
Arbejdsbredde 200mm	500mm
Min. tilløbstemperatur 90° C
Forsyningstemperatur, max.	100°C
Tilløbsmaengde l/min 5,8 - 8,3 8,3 - 16,7
Vægt (kg) 0,3 2,2
