Produkttype	Høytrykksrenser for ugrasfjerning
Merke	Kärcher
Modell	WR 20
Arbeidsbredde	200 mm
Minste innløpstemperatur	90 °C
Maksimal innløpstemperatur	100 °C
Innløpsstrømning	5,8 – 8,3 l/min
Vekt	0,3 kg
Forskriftsmessig bruk	Ugrasfjerning med varmt vann (maks. 100°C)
Hovedkomponenter	Spraytebom, holder, strømningsbegrenser, dyser
Inkluderte tilbehør	Adapter for strømningsbegrenser, spraytebom
Sikkerhetsanvisninger	Ikke rett strålen mot personer, dyr eller elektriske installasjoner. Bruk vernehansker og vernebriller.
Rutinemessig vedlikehold	Rengjør smuss og rester, kontroller at dysene ikke er tette, skyll med rent vann etter bruk
Frostbeskyttelse	Oppbevares frostfritt
Reservedeler	Bruk kun originale Kärcher-deler
Kompatibilitet	Kärcher høytrykksvaskere med varmtvann (se liste i bruksanvisningen)
Garanti	Se generelle salgsvilkår

Ofte stilte spørsmål - WR 20 Kärcher

Hvordan installere strømningsbegrenseren på WR 20?

Plasser dysen og kobberringen i dyseholderen, skru på adapteren, og skru deretter enheten på høytrykksutløpet til renseren. Koble deretter høytrykkslangen til strømningsbegrenserens utløp.

Hvilken vanntemperatur skal brukes for å fjerne ugras?

Apparatet fungerer med varmt vann mellom 90°C og 100°C. Still inn høytrykksrenseren til maksimalt 98°C for best resultat.

Hvordan montere spraytebommen?

Skru spraytebommen på lanserøret, og stram deretter tilkoblingen med en skiftenøkkel. Forsikre deg om at åpningene vender nedover.

Hva gjør jeg hvis det kommer damp fra spraytebommen?

Senk temperaturen på høytrykksrenseren. Damp indikerer at temperaturen er for høy.

Hvorfor kommer vannet ut med for høyt trykk?

Kontroller at strømningsbegrenseren er montert og at riktig dyse brukes. Se dysetabellen i bruksanvisningen.

Hvordan vedlikeholde WR 20 etter bruk?

La apparatet avkjøles, og la deretter kaldt vann sirkulere i 2 minutter for å skylle bommen. Rengjør smuss og planterester fra understellet.

Kan jeg bruke WR 20 med en høytrykksrenser for kaldt vann?

Nei, WR 20 er designet for høytrykksrensere med varmtvann. Kalddvann vil ikke effektivt fjerne ugras.

Hvilke sikkerhetstiltak må jeg følge?

Rett aldri strålen mot personer, dyr eller elektriske installasjoner. Bruk vernehansker og vernebriller. Vær oppmerksom på varme overflater.

Hvordan oppbevare WR 20?

Oppbevar apparatet på et frostfritt sted. Rengjør det før lagring og kontroller at dysene ikke er tette.

Hvor finner jeg reservedeler til WR 20?

Bruk kun originale Kärcher-tilbehør og reservedeler. Se nettsiden www.kaercher.com eller din forhandler.

BRUKSANVISNING WR 20 Kärcher

Indholdsfortegnelse. DA 1

Faregrader DA 1

Miljobeskyttelse DA 1

Bestemmelsesmaessig anvendelse DA 1

Maskinelementer. DA 2

Flowbegransen. DA 2

Ukrudtsfjernelse DA 4

Ud-af-drifttagning DA 4

Pleje DA 4

Transport. DA 4

Opbevaring DA 4

Hjælp ved fejl DA 4

Tilbehør ogreservedele . . . . DA 5

Tekniske data DA 5

Faregrader

△FARE

Henvisertil en mulig farlig situation,der kan fore til materiel skade.

Tilbehør og reservedele

Informationer om tilbehør og reservationele findes www.kaercher.com

Tekniske data

anvisningen, følg den og oppbevar den for senere bruk eller for overlevering til;neste eier.

Innholdsfortegnelse

Innholdsfortegnelse. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Risikotrinn. NO 1

Sikkerhetsanvisninger. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Miljøvern. NO 1

Forskraftsmessig bruk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Maskinorganer . NO 2

Gjennomstrømsbegrenser . . . NO 2

Monter gjennomstrømsbegrenser . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Gjennomstrømsbegrenser

hos HDS-trailer apparater. NO 2

Sprytelist NO 3

Montering av sprøytelist NO 3

Montering av chassis (WR

50) .NO 3

Fjerning av ugress . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Stans av driften. NO 4

Vedlikehold . NO 4

Transport. NO 4

Lagring. NO 4

Feilretting NO4

Tilbehør og reservedeler. . . . . . NO 4

Tekniske data . NO 4

Risikotrinn

△FARE

Anvising om en umiddelbar truende fare som kan.fore til store personskader aller til død.

ADVARSEL

Anvisning om en mulig farlig situasjon som kan fore til store personskader aller til ddd.

△FORSIKTIG

Anvisning om en mulig farlig situasjon som kan fore til mindre personskader.

OBS

Anvisning om en mulig farlig situasjon som kan.fore til materielle skader.

Varmtvannssträler er farlig ved usakkyndig bruk. Stralen må ikke brukes på personer, dyre, aktiv elektrisk utrustning eller på den brukte høytrykksspyleren.

ADVARSEL

Fare for forbrenning pga. varme overflater og fare for skålding!

Bruk vernehansker og vernebriller ved arbeid med apparatet.

Gjör deg kjent med sikkerhetsanvisingene for høytrykksvaskeren.

Miljøvern

Materialet i emballasjen kan resirkuleres. Ikke kast emballasjen i hus

holdningsavfallet, men lever den inn til resirkulering.

Gamle maskiner inneholder verdifulle

materialer som kan resirkuleres. Disse bør leveres inn til gjenvinning.

Gamle maskiner skal derfor avhendes i eg-nede innsamlingssystemer.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet finner du under:

Forskriftsmessig bruk

Apparatet skal brukes til bekjemping av ugress kombinert med en varmtvanns hoytrykksspyler

Varmt vann (maks. 100^ ) overfores trykklost til plantene via dyser på sprøytelisten.

All annen bruk er forbidt.

Maskinorganer

Figur se omsgsside

1 Skrueforbindelse
2 Stjernehandtaksskrue
3 Holder sprøytelist
4 Chassis (WR 50)
5 Sprøy telfist
6 Dyser sprøytelist

Gjennomstrømsbegrenser

For aopprettholde en jevnt hoy temperatur (over 90^) pa vannet, ma det vare monter en gjennomstromsbegrenser pa hoytrykksutgangen til den bruke hoytrykks-spyleren.

Merknad

Nodvendig adapter følger med i leveransen. Nodvendig dyse er avstemt til tilsvarende høytrykksspyler og mA bestiller separat.

Varmtvannsøy-trykksspyler	Bestillingsnummer Dyse
HDS 6/14 C 2.885-49	4.0
HDS 6/14-4 C 2.885-494.0
HDS 7/12-4 M 2.883-805.0
HDS 7/16 C 2.883-027.0
HDS 8/17 C 2.883-846.0
HDS 8/18-4 C 2.883-846.0
HDS 8/18-4 M 2.883-846.0
HDS 9/18-4 M 2.883-821.0
HDS 10/20-4 M 2.883-397.0
HDS 12/18-4 S 2.883-804.0
HDS 13/20-4 S 2.883-401.0
HDS 1000 De 2.883-846.0
HDS 1000 Be 2.883-846.0
HDS 13/20 DeTr.1 2.883-846.0
HDS 17/20 DeTr.1 2.883-846.0

Henvisning: Dyser for varmtvannshoytrykkspylere som ikke er oppfør her,øjbestiller seperat hos servicepartner.

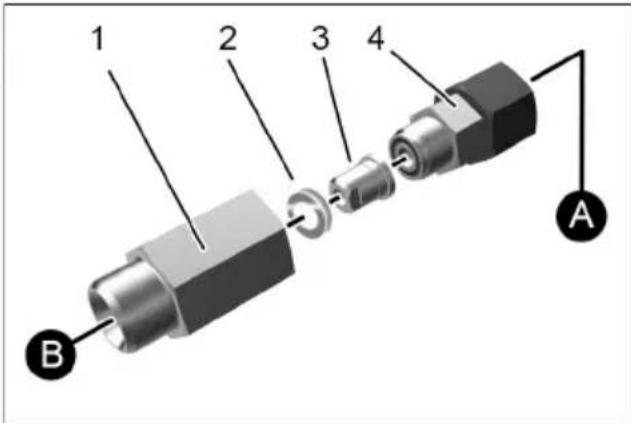

Monter gjennomstrømsbegrenser

1 Dyseholder.
2 Kopperplate
3 Dyse
4 Adapter

A Inngang (tilkobling apparatutgang)
B Utgang (tilkobling høyttrykkslange)
Legg dysen og kopperplaten i dyseholderen.
→ Skru adapteren på dyseholderen.
→ Skru gjennomstrømsbegrenseren på høytrykksutgangen på apparatet.
→ Skru høyttrykkslangen på gjennomstrømsbegrenserens utgang.

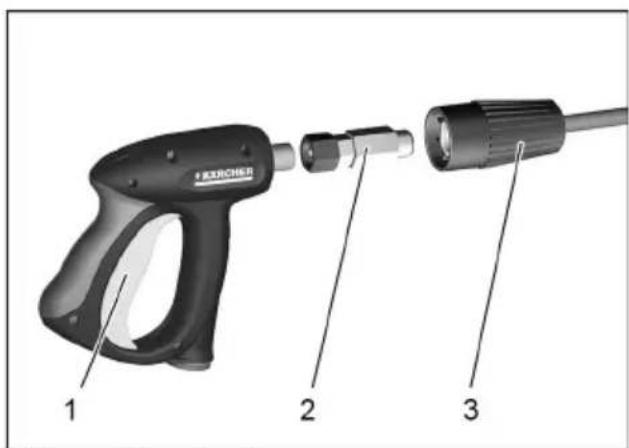

Gjennomstrømsbegrenser hos HDS-trailer apparater.

Ved bruk av et HDS-trailerapparat mä gjen-nomstrømsbegrenseren monteres mellom stråleroret og händsprøytepistolen.

Ta hensyn til anvisingene i braupsanvisin-gen som gjelder høytrykksspyleren!

1 Høytrykkspistol
2 Gjennomstrømsbegrenser
3 Strälerør

Monter gjennomstrømsbegrenser mellom handsprøytepistol og stralerør.
Kontroller at tilskruingene er tette etter montering.

Sprøytelist

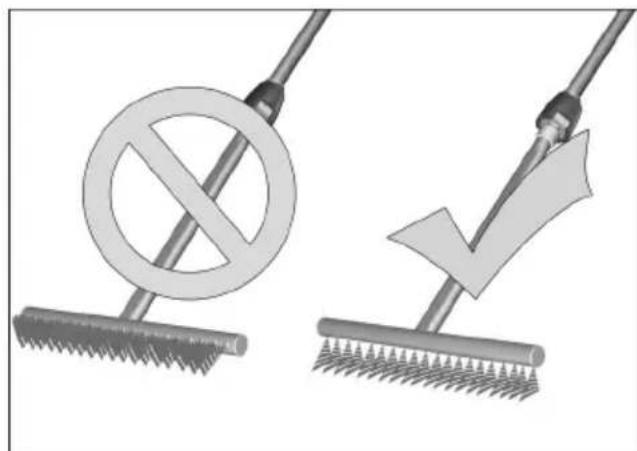

Montering av sprøytelist

→ Skru sprøytelisten på strålerøret.
Stram tilskruingen med skrunokkel.

Merknad

Apningene på sprøytelisten på ikke peke forover, men nedover.

Montering av chassis (WR 50)

Merknad

Ved behov kan WR50 utstyres med chassis.

Skyv sprøytelisten inn i chassisets holder.

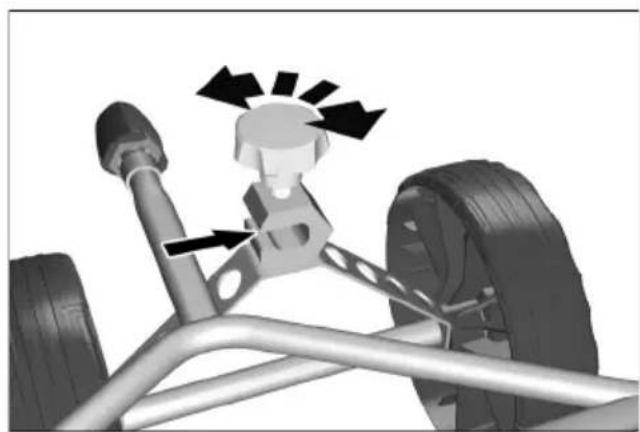

Merknad

Innstill avstanden fra sprøytelisten til holder-rens overflate (ca. 50 mm - 100 mm over overflaten).

Løsne stjernehändtaksskruen
Skyv sprøytelisten inn i holderen.
Trekk til stjernehandtaksskruen.

Fjerning av ugress

ADVARSEL

Fare for forbrenning! Sprøytelisten ma vare sik monter, at utstrømsapningerene peker nedover.

Innstill apparatbryteren pa hoytrykkspyleren pa maks. 98^
Dersom det fins innstilles servo kontroll-styrer.
→ Sla pa hoytrykksvaskeren og trekk i hendelen pa hoytrykkspistolen.
Vent til det strømmer varmt vann ut av sprøytelisten.

Merknad

Alt etter høyttrykkspyler, er oppvarmingsti den på mellom 2 og 5 minutter.

Før sprøytelisten langsomt over ugresset.
Ved behov gjentes prosedyren flere ganger.

Merknad

Optimal virkning oppnas nardet varme vannet strmmer ut nesten uten trykk og uten dam.

Stans av driften

ADVARSEL

Fare for forbrenning! Kjøl WR20 / WR 50
ned før demontering.

Etter drift drives sprøytelisten med kaldt vann i 2 minutter til avkjøling.
Ved behov skylles sprøytelisten og chassis (WR 50) med rent vann.

Vedlikehold

Skal-ilke utsettes for frost.
Fjern smuss, jord og planterester fra chassiset (WR 50).
Kontroller regelmessig om dysene på sprøytelisten er;tette.

Transport

Pass på vekten av apparatet ved transport.

Lagring

Vær oppmerksom på vekten til appar-. tet ved lagring.
Lagre apparatet pa et frostfritt sted.

Feilretting

Det strømmer damp ut av sprøytelisten:

Reduser temperaturinnstilingen pahytrykkspyleren.

Vannet som strømmer ut har for høyt trykk:

Monter gjennomstrømsbegrenser.
Velg passende dyse (setabell)

Høytrykkspyleren stanser / brenner på høytrykkspyler starter/GL:

Kontroller om dysene på sprøytelisten er tilsmusset.
Kontroller om sprøytelisten er forkalket. Hjulene på chassiset (WR 50) kan ikke snus:
Kontroller om hjulakselen og hjullageret er tilsmusset.

Tilbehør og reservationeder

Bruk bare originalt tilbehør og originale reservedeler; de garanterer for en sikker og problemfri drift av maskinen.

Informasjon om tilbehør og reservationeder finner du på www.kaercher.com.

Tekniske data

	WR 20	WR 50
Arbeidsbredde 200 mm	500 mm
Innlpstemperatur min.	90 °C
Vanntilførselstemperatur, maks.	100 °C
Innlpsmengde l/min 5,8 - 8,3 8,3 - 16,7
Vekt (kg) 0,3 2,2
