BRUGSANVISNING TDC1420 Toyotomi

Apparatet er fyldt med brændbar R290-gas. Læs brugermanualen, før du an- vender apparatet. Læs installationsmanualen, før du installerer apparatet. Læs servicemanualen, før du repa- rerer apparatet. BEMÆRK

Læs denne brugsvejledning grundigt før apparatet tages i brug, og gem den til senere brug.

Installer kun denne enhed, når den er i overensstemmelse med lokale/nationale bestemmelser, vedtægter og standarder.

Dette produkt er beregnet til at blive brugt som en affugter i private hjem og er kun egnet til brug i tørre omgivelser, under normale husstandsforhold, inden- dørs i stue, køkken og garage.

Placer IKKE affugteren på badeværelser eller andre steder, hvor det er sandsyn- ligt, at vand kan sprøjtes på affugteren.

Hvis ikke instruktionerne følges, kan det medføre, at garantien ophæves på den- ne enhed.

Følg producentens instrukser nøje, hvad angår anvendelsen og reparationer! SIKKERHEDSADVARSLER Træf venligst følgende sikkerhedsforan- staltninger, når du anvender enheden:

1. Frakobl strømkablet før enheden ren-

gøres eller opbevares.

3. Placer IKKE enheden tæt på varmeska-

bende enheder eller i nærheden af brændbare eller farlige materialer.

5. Sid og stå IKKE på enheden.

råde, såsom i et skab, da dette kan for- årsage ildebrand.

8. Anvend IKKE enheden i nærheden af

fødevarer, kunstgenstande eller viden- skabelige materialer.

9. Monter afløbsrør ned ad hældningen

for at sikre at kondenseret vand kan drænes uafbrudt.

10. Hvis strømkablet beskadiges, skal det

erstattes af producenten eller af en person med tilsvarende kvalifikation for at undgå risiko.

11. Apparatet skal placeres så strømstik-

ket er tilgængeligt.

12. Hold venligst 20 cm afstand mellem

enheden og væggen eller andre gen- stande for at sikre luftcirkulation.

13. Apparatet skal monteres i overens-

stemmelse med lokale og nationale el- forordninger.

14. Apparatet må ikke anvendes i offentlig

15. Dette apparat kan anvendes af børn på

8 år eller ældre og personer med redu- ceret fysisk, sansemæssig eller mental kapacitet eller personer uden kend- skab eller erfaring, hvis de er blevet gi- vet opsyn eller instruktion i anvendel-58 DANSK sen af apparatet på en sikker måde og forstår de forbundne risici. Børn må ik- ke lege med apparatet. Rengøring og brugervedligeholdelse må ikke udføres af børn uden opsyn.

16. Børn bør holdes under opsyn for at sik-

re, at de ikke leger med apparatet.

17. Apparater, der er tydeligt beskadiget,

må ikke anvendes. ADVARSEL Specifikke oplysninger vedrørende apparater med R290 kølemiddelsgas:

• Apparatet er fyldt med brændbar R290- gas.

• R290 er et kølemiddelsgas, der overhol- der de europæiske miljødirektiver. Dette er et naturligt kølemiddel (propan), der ikke er giftig, er uden ozonnedbrydende egenskaber og har en meget lav global opvarmningspotentiale (GWP = 3).

• Lav IKKE hul på nogen del af kølemiddel- kredsløbet.

• Anvend IKKE metoder til at fremskynde afrimningsprocessen eller til rengøring andre end dem, der anbefales af produ- centen.

• Apparatet bør opbevares i et værelse uden antændelseskilder i kontinuerlig drift (for eksempel: åben ild, et aktivt gasapparat eller et aktivt el-varmelege- me).

• Gennembor eller brænd IKKE enheden.

• Vær bevidst over at kølemidler muligvis ikke har nogen duft.

• Apparatet skal monteres, anvendes og opbevares i et værelse med et gulvareal større end 4 m

• Hvis apparatet monteres, anvendes eller opbevares i et ikke-ventileret område, bør lokalet være designet til at forhindre ophobning af kølemiddellækage, der ville medføre brand- eller eksplosionsfare i tilfælde af at kølemidlet blev antændt af elektriske varmelegemer, ovne eller an- dre antændelseskilder.

• Apparatet skal overholde nationale gas- forordninger.

• Servicering må kun udføres som anbefa- let af producenten.

• Apparatet skal opbevares på en måde, der forhindrer mekanisk beskadigelse af apparatet.

• Enhver person, der arbejder med eller bryder ind i en kølemiddelkredsløb, bør have et gyldigt certifikat fra en industri- godkendt evalueringsmyndighed, der bemyndiger deres kompetence til at håndtere kølemidler sikkert og i over- ensstemmelse med en industrigodkendt evalueringsspecifikation.

Servicering må kun udføres som anbefalet af udstyrets producent. Vedligeholdelse og reparation, der kræver hjælp fra andre fagfolk, skal udføres under opsyn af en person, der er faglært i anvendelsen af brændbare kølemidler.

• For eventuel reparation bedes du kon- takte det nærmeste autoriserede ser- vicecenter og udelukkende følge produ- centens instrukser.

ADVARSEL OM BORTSKAFFELSE

Det er forbudt at bortskaffe dette apparat sammen med husholdningsaffald. Der er flere måder at bortskaffe den på. 1 Bortskaf IKKE dette produkt sammen med usorteret kommunalaffald. Det er nødvendigt at indsamle sådant affald separat for at særbehandle det. 2 Kommunen har oprettet indsamlingssy- stemer, hvor elektronisk affald kan bort- skaffes, og brugeren som minimum ikke skal betale for det. 3 Producenten vil tage det gamle apparat tilbage til bortskaffelse, hvor brugeren som minimum ikke skal betale for det. 4 Da gamle produkter indeholder værdi- fulde ressourcer. De kan sælges til skrothandlere. Ulovlig bortskaffelse af affald i skove og i naturen er farligt for din sundhed, da farlige stoffer kan sive ned i grundvandet og finde59 DANSK vej ind i fødekæden. Betydningen af den af- krydsede skraldespand med hjul. Bortskaf IKKE el-apparater som usorteret kommuna- laffald. Anvend særskilte indsamlingsfacili- teter. Kontakt din lokale myndigheder for at få oplysninger vedrørende de tilgængelige indsamlingsordninger. Hvis el-apparater bortskaffes i affaldsdepoters losseplads. Skadelige stoffer kan sive ned i grundvan- det og komme ind i fødekæden og dermed beskadige din sundhed og velvære. Denne markering angiver, at det- te produkt ikke bør bortskaffes sammen med andet hushold- ningsaffald i hele EU. For at for- hindre beskadigelse af miljøet el- ler menneskers sundhed pga. ukontrolleret bortskaffelse af affald, bør det sendes til genbrug på ansvarlig vis for at fremme den bæredygtige anvendelse af materielle res- sourcer. For at returnere din brugte enhed, bedes du anvende returnerings- og indsam- lingsordningerne eller kontakte forhandle- ren, hvor produktet blev købt. De kan tage imod produktet for at sende den til genbrug på en miljømæssigt sikker måde. R290: 3 GENERELT Sørg for, at alle vinduer lukkes for at opnå maksimal effektivitet for affugteren. Affugterens kapacitet afhænger af temperaturen og luftfugtigheden i rummet. Ved lavere temperaturer fjernes mindre fugt. FUNKTIONER Kraftig affugtende kapacitet Ved brug af køleteknologi fjerner affugteren fugt fra luften for at re- ducere fugtigheden i lokalet og holde indendørsluften tør og beha- gelig. Letvægtet bærbar design Affugteren er bygget til at være kompakt og letvægtet. Hjulene på enhedens bund gør det let at bevæge den mellem lokaler. Drift i lave temperaturer med automatisk afrimning Når enheden kører i en værelsestemperatur mellem 7 °C og 12 °C, vil den standse for at afrime hver 30. minut. Når enheden kører i en værelsestemperatur mellem 12 °C og 20 °C, vil den standse for at afrime hver 45. minut. Justerbart hygrostat Du kan indstille den ønskede fugtighed på hygrostaten. Timer tænd/sluk Programmér enheden til automatisk at tænde og slukke. Stille drift Affugteren kører med et lavt støjniveau. Energieffektiv Enhedens strømforbrug er lavt.

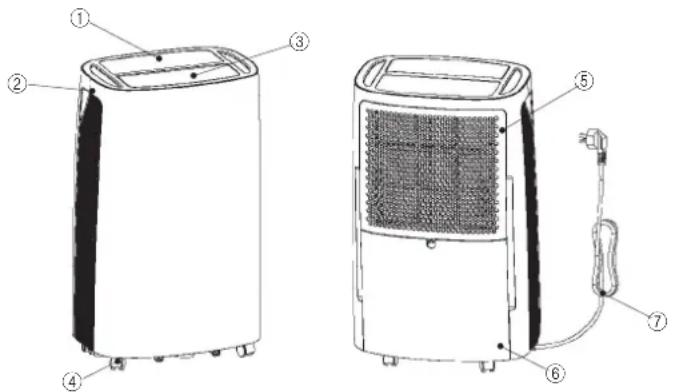

1. Kontrolpanel 2. Håndtere 3. Vinddeflektor

4. Hjul 5. Filtreringskasse 6. Vandbeholder

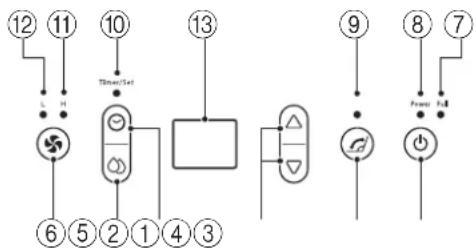

5. Indstillingsknap 6. Knap til blæserhastighed

7. Indikatorlys om fyldt vandbeholder 8. Strømlys

9. Svinglampe 10. Timer indstillings-lys

11. Høj blæser-lys 12. Lav blæser-lys

Fugtighedsniveau og timer 2-cifret display Indikatoren har 3 funktioner:

1. Når affugteren er tændt, vil det indikere rummet fugtniveau.

2. Når du har indstillet fugtigheden, vil den angive den fugtighed,

3. Når du indstiller en tid, hvor enheden skal tændes og slukkes, vil

4. Når omgivelsernes fugtighed ligger under 35 %, vil den vise

5. Når omgivelsernes fugtighed ligger over 95 %, vil den vise “95”.60

Strømlyset vil tænde, når enheden er sluttet til, uanset om enheden kører eller ej.

2. Indstilling for fugtighed

Tryk på tasten for at gå ind i fugtighedsindstillingstilstand, tryk derefter på ▲ eller ▼ for at justere luftfugtigheden fra 40 % til 80 %, hver indstilling er 5 %, led-blinkende display, når du ju- sterer. Stop med at trykke i 5 sekunder, vil det vende tilbage til normal visning. Standardværdien for fugtighed er 40%.

3. Indstilling af blæserhastighed

Tryk for at indstille blæserhastigheden til høj eller lav, og det tilsvarende blæserhastighedslys tændes.

Tryk for at indtaste starttidindstillingstilstand, når enheden er stoppet, så vil LED’en vise tiden, du kan trykke på ▲ eller ▼ knappen for at justere den automatiske opstartstid fra 1 til 24 ti- mer. Tryk for at indtaste lukketidindstillingstilstand, når enhe- den kører, så vil LED’en vise tiden, du kan trykke på ▲ eller ▼ knappen for at justere den automatiske nedlukningstid fra 1 til 24 timer. Den programmerede tid forbliver uændret, hvis maski- nen holder op med at virke på grund af vand, der er fuldt eller under optøning. Når enheden er tændt eller slukket af brugeren, kan den miste tidsfunktionen.

Når udløbsbeholderen er fyldt, vil indikatorlyset for fuld beholder tændes, apparatet vil holde op med at køre og summeren vil bippe 15 gange for at meddele brugeren, at vandet skal tømmes fra ud- løbsbeholderen.

5. TØMNING AF UDLØBSBEHOLDEREN

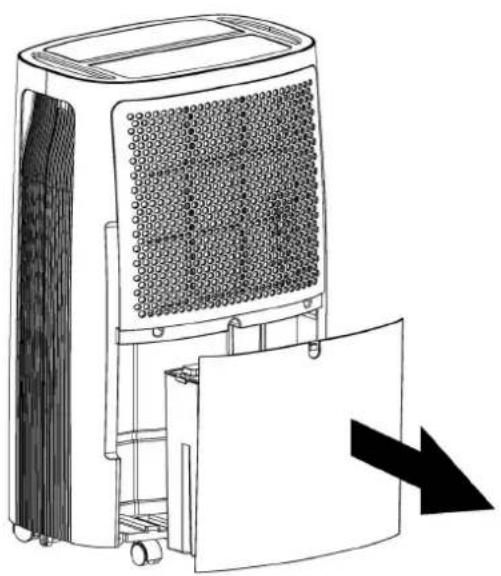

1. Tryk let på beholderens sider med begge hænder, og træk for-

sigtigt beholderen ud.

2. Smid det indsamlede vand væk.

1. Hvis udløbsbeholderen er beskidt, bør den vaskes med koldt el-

ler lunkent vand. Anvend ikke rengøringsmiddel; grydesvampe; støveklude, der er blevet kemisk behandlet; benzol; fortyndings- middel eller andre opløsningsmidler, da disse kan ridse og be- skadige beholderen og forårsage udsivning af vand.

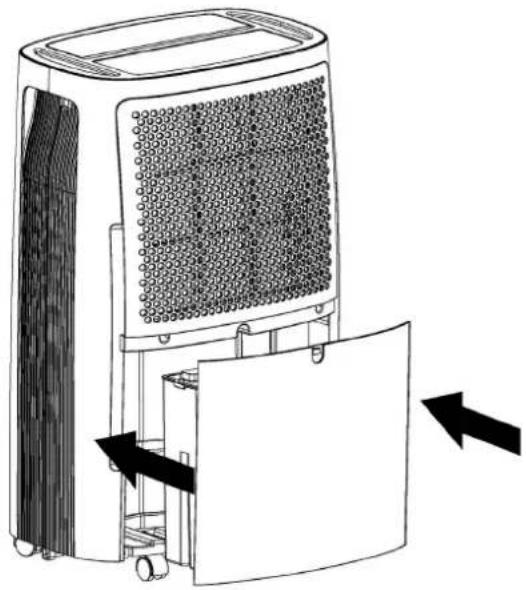

2. Når udløbsbeholderen sættes tilbage, skal beholderen trykkes

solidt på plads med begge hænder. Hvis beholderen ikke er i den rigtige position, vil “TANK FULL”-sensoren aktiveres, og af- fugteren vil ikke kunne køre.

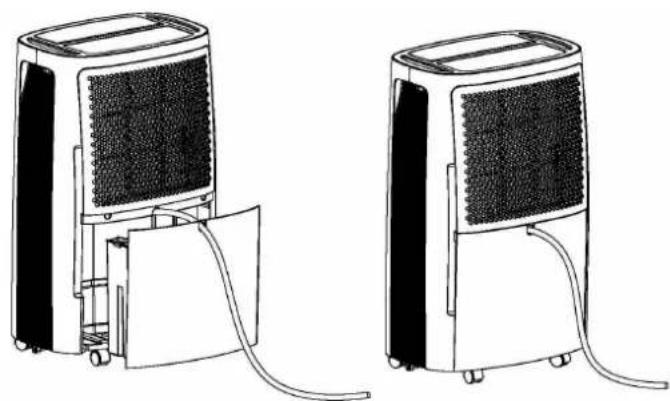

6. LØBENDE VANDUDLØB

Enheden har en port til løbende vandudløb. Indsæt et plastikrør (med en indre diameter på 10 mm) i afløbshullet (på mellempla- den), før den ud af vandbeholderens side, fastmonter den og pla- cer afløbsrøret. Vandet i afløbsbeholderen kan løbende drænes fra enhedens ud- løbsport.61 DANSK

Rengøring af affugteren For at rengøre legemet Tør den af med en blød, fugtig klud. For at rengøre luftfilteret

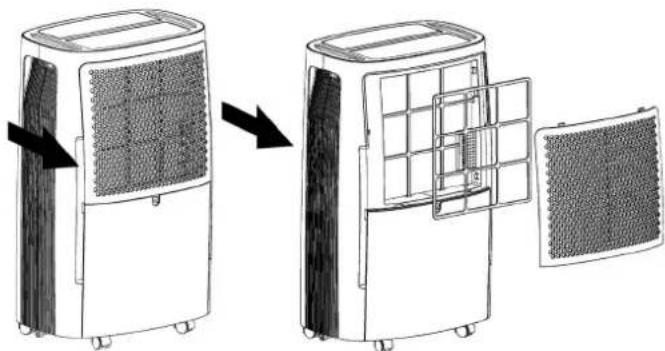

1. Åbn indsugningsristen først og tag luftfilteret ud.

2. Rengør luftfilteret

Kør en støvsuger let over luftfilterets overflade for at fjerne snavs. Hvis luftfilteret er særligt beskidt, kan den rengøres med varmt vand og et mildt rengøringsmiddel og derefter tørres helt.

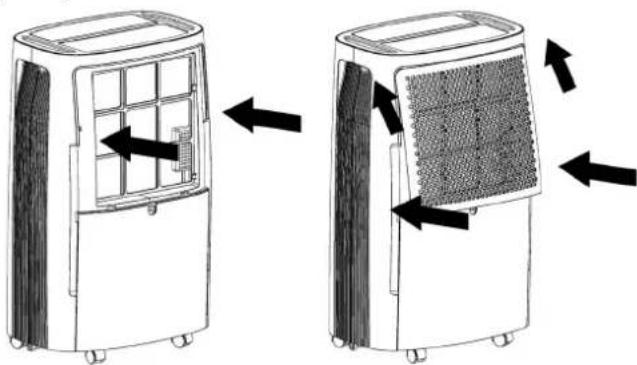

3. Genmonter luftfilteret

Placer filteret forsigtigt i risten og sæt indsugningsristen tilbage på sin plads. Opbevaring af affugteren Når enheden ikke anvendes i længere perioder, og du ønsker at op- bevare den, bør du følge disse trin:

1. Tøm udløbsbeholderen for eventuelt resterende vand.

2. Rul strømkablet sammen og læg den i vandtanken.

3. Rengør luftfilteret.

4. Opbevar den i et tørt og køligt sted.

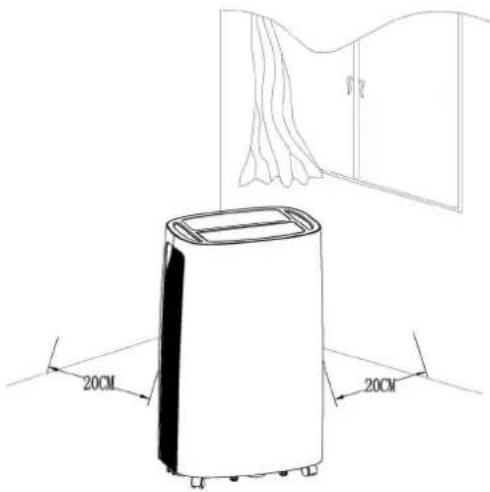

Afstand Oprethold minimumsafstande omkring affugteren, når enheden kø- rer, som vist i tegningen til venstre.

Hvis et problem opstår, der står angivet nedenunder, bedes du kontrollere følgende punkter, før du kontakter kundeservice. Problem Mulig årsag Løsning Enheden vil ikke køre Er strømkablet blevet frakoblet? Slut strømkablet til stikkontakten. Blinker indikatorly- set for fuld behol- der? (Beholderen er fuld eller i forkert position.) Tøm vandet ud af udløbsbeholderen og sæt den tilbage i position. Er temperaturen i lokalet over 35 °C eller under 7 °C? Beskyttelsesenheden er aktiveret og enhe- den kan ikke startes. Affugtningsfunktionen virker ikke Er luftfilteret tilstop- pet? Rengør luftfilteret som vist under “Rengøring af af- fugteren”. Er indsugnings- el- ler udledningskana- len blokeret? Fjern blokeringen fra indsugnings- el- ler udledningskana- len. Der blæses ikke luft

Er luftfilteret tilstoppet? Rengør luftfilteret som vist under “Rengøring af af- fugteren”. Det larmer, når den kører Står enheden skævt eller usikkert? Flyt enheden til en stabil, solid stilling. Er luftfilteret tilstoppet? Rengør luftfilteret som vist under “Rengøring af af- fugteren”.62 DANSK

1. Kontrol af området

Før arbejde startes på systemer, der indeholder brændbare kø- lemidler, skal der udføres sikkerhedskontrol for at sikre at an- tændelsesfaren minimeres. For at reparere kølesystemet bør følgende sikkerhedsforanstaltninger træffes, før arbejdet på sy- stemet påbegyndes. Arbejdsprocedure Arbejdet bør udføres med en kontrolleret procedure, for at mi- nimere risikoen for at brændbar gas eller dampe er til stede, når arbejdet udføres.

2. Det generelle arbejdsområde

Alle vedligeholdelsesmedarbejdere og andre, der arbejder i nærheden, skal informeres om den type arbejde, der udføres. Undgå at arbejde under begrænsede pladsforhold. Området omkring arbejdsområdet bør afspærres. Sørg for at områdets tilstand er blevet gjort sikker via kontrol af brændbart materiale.

3. Kontrollér efter tilstedeværelsen af kølemiddel

Området skal kontrolleres med en egnet kølemiddelsdetektor før og imens arbejdet udføres for at sikre at teknikeren er op- mærksom på eventuelle brandfarlige atmosfærer. Sørg for at det udstyr til lækagedetektering, der anvendes, er egnet til brug med et brandbart kølemiddel, dvs. ikke-gnistdannede, behørigt forseglet eller egensikre.

4. Tilstedeværelsen af en brandslukker

Hvis køleudstyret eller nogen af dets dele skal varmebehand- les, skal passende brandslukningsudstyr være ved hånden. Hav en tørpulver- eller CO2-brandslukker ved siden af påfyld- ningsområdet.

5. Ingen antændelseskilder

Ingen person, der udfører arbejde i forbindelse med et kølesy- stem, der involverer blotlæggelse af rør, der indeholder eller har indeholdt brandbar kølemiddel, må anvende nogen form an- tændelseskilde på en sådan måde, at det kan forårsage en brand- eller eksplosionsrisiko. Alle mulige antændelseskilder, inklusive rygning af cigaretter, bør holdes en passende afstand væk fra det sted, hvor enheden monteres, repareres, fjernes el- ler bortskaffes, hvis der er en chance for at det brandbare køle- middel kan slippe ud i det omkringliggende område. Før arbej- det påbegyndes, bør området omkring udstyret kontrolleres for at sikre, at der ikke er nogen brandfarlige genstande eller an- tændelsesrisici. “Rygning forbudt” skilte skal være sat op.

6. Ventileret område

Sørg for at området er åbent, eller at det er behørigt ventileret, før der brydes ind i systemet eller varmebehandling udføres. Der skal fortsat ventileres til en vis grad i den periode, hvor ar- bejdet udføres. Ventilationen bør på sikker vis kunne udsprede kølemiddel, der eventuelt slipper ud, og helst støde det ud i at- mosfæren.

7. Kontrol af køleudstyret

Når elektriske komponenter udskiftes, skal de være velegnet til formålet og være af den rigtige specifikation. Producentens vedligeholdelses- og serviceretningslinjer bør altid følges. Hvis der er tvivl, bør producentens tekniske afdeling kontaktes for at få hjælp. Følgende kontroller bør udføres på anlæg, der anvender brand- bare kølemidler: - påfyldningsstørrelsen i henhold til størrelsen på lokalet, hvori de dele monteres, der indeholder kølemiddel; - ventilationsmaskineriet og -udløb virker tilstrækkeligt og er ik- ke blokeret.

8. Kontrol af elektriske enheder

Reparation og vedligeholdelse af elektriske komponenter bør inkludere indledende sikkerhedskontroller og procedurer til in- spektion af komponenterne. Hvis der eksisterer en fejl, der kunne være til fare for sikkerheden, bør der ikke forbindes no- gen elforsyning, før denne er blevet udbedret på passende vis. Hvis fejlen ikke kan udbedres med det samme, men det er nødvendigt at fortsætte driften, bør der anvendes en passende midlertidig løsning. Dette bør meddeles til udstyrets ejer, så alle parter er blevet underrettet. Indledende sikkerhedskontroller skal inkludere: - at kondensatorer er blevet afladte: dette bør gøres på sikker vis for at undgå gnistdannelse; - at der ikke blotlægges nogen strømførende el-komponenter eller ledninger, når systemet fyldes, genvindes eller udrenses; - at der konstant er jordbinding.

9. Reparation af forseglede komponenter

Ved reparation af forseglede komponenter, bør al elforsyning frakobles udstyret, der arbejdes på, før eventuelle forseglede dæksler osv. fjernes. Hvis det er absolut nødvendigt at have en elforsyning koblet til udstyret under servicering, bør der monteres en form for løben- de lækagedetektering på det mest kritiske punkt for at advare om eventuelle farlige situationer. Særlig opmærksomhed bør gives til følgende for at sikre at be- klædningen, under arbejdet på de elektriske komponenter, ikke ændres på en sådan måde, at det påvirker beskyttelsesniveau- et. Dette inkluderer beskadigelse af kabler; for mange forbin- delser; terminaler, der ikke er lavet til den oprindelige specifika- tion; beskadigelse af tætninger; forkert montering af pakbøs- ninger; osv. Sørg for at apparatet er sikkert monteret. Sørg for at tætninger eller tætningsmaterialer ikke er nedbrudt på en sådan måde, at de ikke længere forhindrer brandfarlige atmosfærer i at trænge ind eller ud. Reservedele bør stemme overens med producentens specifikationer. BEMÆRK: Anvendelsen af silikonetætningsmiddel kan hindre ef- fektiviteten af nogen slags udstyr til lækagedetekte- ring. Enheder der er egensikre, behøves ikke isoleres, før der arbejdes på dem.

10. Reparationer på egensikre komponenter

Anvend ikke nogen induktions- eller kapacitetsbelastninger på kredsløbet uden at sikre, at dette ikke vil overstige den tilladte spænding og strømstyrke for det udstyr, der anvendes. Egensikre komponenter er de eneste typer, der kan arbejdes med, når de er strømførende, ved tilstedeværelsen af en brand- farlig atmosfære. Testapparatet skal være af den rette tekniske specifikation. Komponenter må alene udskiftes med dele, der specificeres af producenten. Andre dele kan forårsage antændelse af kølemid- let i atmosfæren fra lækager.

Kontrollér at kabler ikke udsættes for slid, ætsning, for stor tryk, vibration, skarpe kanter eller andre negative miljøpåvirk- ninger. Kontrollen bør også tage i betragtning effekter fra ald- ring eller løbende vibrationer fra kilder såsom kompressorer el- ler blæsere.

12. Lækagedetektion af brandbare kølemidler

Under ingen omstændigheder må potentielle antændelseskil- der anvendes til at lede efter eller spore kølemiddellækager. En halogenlygte (eller enhver anden detektor, der anvender åben ild) må ikke anvendes.

13. Metoder til lækagedetektering

Følgende metoder til lækagedetektering er egnet til systemer, der indeholder brandbare kølemidler. Elektroniske lækagedetektorer skal anvendes til at detektere brandbare kølemidler, men deres følsomhed er muligvis ikke til- strækkelig, eller skal muligvis genkalibreres (detekteringsudstyr skal kalibreres i områder uden kølemiddel). Sørg for at detekto- ren ikke er en mulig antændelseskilde og er egnet til det an- vendte kølemiddel. Væsker til lækagedetektering er egnet til brug med de fleste kø- lemidler, men undgå anvendelsen af rengøringsmidler med klor, da kloret kan reagere med kølemidlet og ætse kobberrørene. Hvis der er mistanke om, at der er lækage, bør al åben ild fjer- nes/slukkes. Hvis der opdages en kølemiddellækage, der kræver lodning, bør al kølemidlet genvindes fra systemet. Iltfrit kvælstof (Oxygen Free Nitrogen - OFN) bør derefter skylles igennem sy- stemet før og efter lodningsprocessen.

14. Fjernelse og udtømning

Når man bryder ind i kølemiddelkredsløbet for at udføre repara- tioner - eller til ethvert andet formål - bør konventionelle proce- durer følges. Dog er det vigtigt at bedste praksis følges, da der skal tages hensyn til brandbarheden. Følgende procedure skal følges:63 DANSK Fjern kølemidlet; Skyl kredsløbet med inert gas; udtøm; Skyl igen kredsløbet med inert gas; Åbn kredsløbet ved at skære eller lodde. Kølemiddelfyldningen skal genvindes ind i de rette genvindings- cylindre. Systemet skal “skylles” med OFN for at gøre enheden sikker. Det kan være nødvendigt at gentage denne proces flere gange. Trykluft eller ilt må ikke bruges til denne opgave. Skylning bør foregå ved at bryde systemets vakuum med OFN og fortsætte med at påfylde OFN, indtil arbejdstrykket nås, derefter bør det udluftes til atmosfærisk tryk, hvorefter den ta- ges ned til vakuum. Denne proces bør gentages, indtil der ikke længere er kølemiddel i systemet. Når den sidste ladning af OFN bruges, bør systemet udluftes til atmosfærisk tryk for at lade arbejdet finde sted. Denne operation er absolut nødvendig, hvis loddearbejde skal udføres på rørene. Sørg for at vakuumpumpens udstødning ik- ke er tæt på nogen antændelseskilder, og at der er tilstrækkelig ventilation.

15. Procedurer til påfyldning af kølemiddel

Ud over de konventionelle påfyldningsprocedurer skal følgende krav overholdes. - Sørg for, at der ikke sker kontaminering mellem forskellige kø- lemidler, når påfyldningsudstyret anvendes. Slanger eller rør skal være så korte som mulige for at minimere mængden af kølemiddel, de kan indeholde. - Cylindere skal opbevares oprejst. - Sørg for at kølesystemet er jordbundet før kølemidlet fyldes i systemet. - Markér systemet, når påfyldningen er færdig (hvis den ikke al- lerede er). - Vær meget forsigtig ikke at overfylde kølesystemet. Før der fyldes på systemet, skal det tryktestes med OFN. Systemet skal testes for lækage efter påfyldningen er sket, men før den tages i brug. En opfølgende lækagetest bør ud- føres, før man forlader stedet.

16. Dekommissionering

Før denne procedure udføres, er det afgørende at teknikeren er helt fortrolig med udstyret og alle detaljer derom. Det er anbe- falet god praksis at alle kølemidler genvindes sikkert. Før opga- ven udføres, skal en olie- og kølemiddelprøve tages, i tilfælde af at en analyse nødvendiggøres, før det genvundne kølemid- del genbruges. Det er afgørende, at der er tilgængelig strøm- forsyning, før opgaven påbegyndes. Bliv fortrolig med udstyret og dens drift. a) Isolér systemet elektrisk. b) Før proceduren forsøges, sørg for at: udstyr til mekanisk håndtering er tilgængelig, om nødvendig, for at flytte køle- middelcylindre; alt personligt sikkerhedsudstyr er tilgænge- lig og anvendes korrekt; genvindingsprocessen tilses til alle tider af en kompetent person; genvindingsudstyr og -cylin- dre lever op til de passende standarder. c) Nedpump systemet, om muligt. d) Hvis en vakuum ikke er mulig, skab en manifold, så køle- midlet kan fjernes fra forskellige dele af systemet. e) Sørg for at cylinderen står på vægten, før genvinding finder sted. f) Start genvindingsmaskinen og anvend den i overensstem- melse med producentens instruktioner. g) Overfyld ikke cylindrene (ikke mere end 80 % af rumlad- ningsvolumen). h) Overskrid ikke cylinderens maksimale arbejdstryk, ikke en- gang midlertidigt.

i) Når cylindrene er blevet fyldt korrekt, og processen er fær-

dig, bør det sikres at cylindrene og udstyret fjernes fra ste- det prompte og at alle udstyrets isolationsventiler er lukke- de. j) Genvundet kølemiddel må ikke fyldes på en anden kølesy- stem, før det er blevet renset og kontrolleret.

Udstyr skal have mærker, der angiver at det er blevet taget ud af drift og at kølemidlet er blevet fjernet. Mærket skal dateres og underskrives. Sørg for, at der er mærker på udstyret, der an- giver at det indeholder et brandbart kølemiddel.

Når kølemiddel fjernes fra et system, enten til servicering eller dekommissionering, er det anbefalet god praksis at alle køle- midler genvindes sikkert. Når kølemiddel overføres til cylindre, skal det sikres, at der kun anvendes egnede cylindre til kølemiddelsgenvinding. Sørg for, at det rette antal cylindre til opbevaring af systemets samlede påfyldningsmængde er tilgængelig. Alle cylindre, der anvendes, skal være beregnet til det genvundne kølemiddel og markeret til det kølemiddel (dvs. særlige cylindre til genvinding af køle- midlet). Cylindre skal være udstyret med tilhørende trykaflast- ningsventiler og forbundne af afspærringsventiler, der alle er i god driftsmæssig stand. Tomme genvindingscylindre er udtøm- te og, om muligt, nedkølet før genvindingen udføres. Genvindingsudstyret skal være i god driftsmæssig stand med et sæt instruktioner til det pågældende udstyr og skal være eg- net til genvinding af brandbare kølemidler. Derudover skal et sæt kalibrerede vægte være tilgængelige i god driftsmæssig stand. Slanger skal være udstyret med tilhø- rende lækagefri frakoblingsforbindelser og være i god stand. Før genvindingsmaskinen anvendes, bør det kontrolleres at den er i tilpas driftstilstand, at den er blevet behørigt vedlige- holdt og at eventuelle tilhørende elektriske komponenter er for- seglede for at forhindre antændelse i tilfælde af udslip af køle- middel. Rådfør med producenten, hvis der er tvivl derom. Det genvundne kølemiddel bør sendes tilbage til kølemiddels- leverandøren i den rette genvindingscylinder, og den relevante formular om affaldsoverførsel skal være ordnet. Bland ikke kø- lemidler i genvindingsenheder og særligt ikke i cylindre. Hvis kompressorer eller kompressorolier skal fjernes, skal det sikres, at de er blevet udtømt til et passende niveau for at sikre at brandbart kølemiddel ikke bliver tilbage i smøremidlet. Udtømningsprocessen skal udføres før kompressoren sendes tilbage til leverandøren. Der må kun anvendes elektrisk varme på kompressorens legeme for at fremskynde denne proces. Når olien er drænet ud af systemet, skal den bæres ud på sik- ker vis.

19. Transport af udstyr indeholdende brandbare kølemidler

Bestemmes af lokale forordninger.

20. Beholdninger af brandbare kølemidler til bortskaffede ap-

parater Se nationale forordninger.

21. Opbevaringsemballage (sælges ikke) til udstyr

Beskyttende opbevaringspakning bør konstrueres, så meka- nisk beskadigelse af udstyret i indpakningen ikke forårsager udslip af det påfyldte kølemiddel. Det maksimale styk. udstyr, der kan opbevares i samme sted, afgøres af lokale forordninger.64 DANSK

Model TD-C 1416 TD-C 1420 Kapacitet 16 L/D (30°C, 80 % FG) 20 L/D (30°C, 80 % FG) Strømforsyning 220-240 V ~ / 50 Hz 220-240 V ~ / 50 Hz Strømforbrug 260 W 325 W Driftstemperaturer 7°C - 35°C 7°C - 35°C Kølemiddel R290 (75 g) R290 (90 g) GWP 3 3 Vægt 12 kg 14 kg Tryk (højt/lavt) 1,8 / 0,6 Mpa 1,8 / 0,6 Mpa Tryk (maks.) 3,00 Mpa 3,00 Mpa Enhedsbeskyttelse IPX0 IPX0 Affugtningskapaciteten er beregnet ved en værelsestemperatur på 30 °C med en fugtighedsgrad på 80 %. Hvis specifikationerne forbedres efter denne angivelse, vil produk- tets mærkeplade afspejle de nye specifikationer. Driftstemperaturen ligger på intervallet 7 °C til 35 °C og en maksimal fugtighedsgrad på 80 %. Hvis værelsestemperaturen ligger uden for dette interval, vil enheden ikke køre normalt. GWP-værdien for R290-kølemiddel er 3.

TOYOTOMI CO., LTD. (“TOYOTOMI”) giver garanti på, at hvert produkt og eventuelle dele dertil, som de sælger, er uden de- fekt i materialer eller fremstilling under normal anvendelse og servicering i FIRE OG TYVE (24) MÅNEDER fra leveringsdatoen til den oprindelige detailkøber, underlagt følgende vilkår og be- tingelser: HVAD DER DÆKKES: Produkter eller eventuelle dele deraf, der er defekt i deres materiale eller fremstilling. HVAD DER IKKE DÆKKES: Garantien dækker ikke nogen defekt, der er grundet andres for- sømmelighed; montering, drift eller vedligeholdelse af enheden på en anden måde end angivet i vejledningen (brugs- og vedli- geholdelsesvejledningen leveres sammen med hver nye en- hed); urimelig anvendelse, uheld, ændringer, anvendelsen af uautoriserede eller ikke-standard TOYOTOMI-dele og -tilbehør; elektriske fejl, som f.eks. opstår fra store spændingsbølger, kortslutninger, osv.; forkert montering eller ved reparation ved en anden servicefacilitet end en, som TOYOTOMI angiver. HVEM DER DÆKKES: Den oprindelige detailkøber. HVAD VIL VI GØRE: TOYOTOMI vil gratis enten reparere eller udskifte, efter eget valg, alle defekte dele, der dækkes af denne begrænsede garanti ved aflevering af en berettiget enhed til din nærmeste godkendte TOYOTOMI-sælger eller -forhandler. HVAD SKAL DU GØRE FOR AT MODTAGE GARANTITJENESTEN: Du skal tilbagelevere det defekte produkt eller den defekte del til enhver godkendt TOYOTOMI-sælger eller -forhandler sammen med denne BEGRÆNSEDE GARANTI. Hvis tjenesten ikke er til- gængelig lokalt, bedes du kontakte vores KUNDEKONTAKT- AFDELING på: TOYOTOMI EUROPE SALES B.V. E-MAIL: [e-mail] INTERNET: www.toyotomi.eu

ANVENDELSE AF PRODUKTET ELLER SKADER, DER OPSTÅR ELLER KAN TILSKRIVES DEFEKTER I PRODUKTET. Ingen andre end TOYOTOMI har bemyndigelse til at forlænge eller ændre vilkårene i denne begrænsede garanti på nogen som helst måde. Nogle stater tillader ikke udelukkelsen eller begrænsning af til- fældige eller resulterende skader eller begrænsning af, hvor længe en underforstået garanti varer, så det er muligt at disse begrænsninger eller udelukkelser ikke gælder for dig. Denne begrænsede garanti tildeler dig specifikke juridiske rettigheder, og du kan også have andre rettigheder, der varierer mellem sta- ter.65 SVENSKA
