BRUGSANVISNING WRH 1200 Classic Kärcher

Læs original brugsanvisning inden første brug, følg anvisningerne og opbevar vejledningen til senere efterlæsning eller til den næste ejer.

Indholdsfortegnelse

Om denne driftsvejledning . DA .. 1

Symbolerne i driftsvejledningen DA .. 1

Bestemmelsesmæssig anvendelse .... DA .. 1

Sikkerhedsanvisninger .... DA .. 1

Maskinelementer ..... DA .. 2

Betjening. DA . 2

Funktion ..... DA .. 3

Tekniske data ..... DA .. 3

Transport. DA .. 3

Opbevaring af maskinen... DA .. 3

Afhjælpning af fejl ..... DA .. 6

Tilbehør. DA .. 7

Installering af anlægget (kun faguddannet personale) ... DA .. 7

Om denne driftsvejledning

Vejledningens målgrupper

– Alle brugere: Brugere er indført hjæl-pepersonale, ejere og faguddannede medarbejdere.

– Faguddannede medarbejdere: Udannede medarbejdere er personer, som på grund af deres uddannelse er i stand til at opstille anlæg og tage dem i brug.

Definitioner

Ferskvand

Postevand

Spildevand

Tilsmudset vand, som afgives fra højtryksrenseren

Industrivand

Vand, som blev renset af anlægget, til ny anvendelse til vaskeprogrammer (forvask, højtryksvask) sammen med en højtryksrenser.

Miljøbeskyttelse

Emballagen kan genbruges. Smid ikke emballagen ud sammen med det almindelige husholdningsaffald, men aflever den til genbrug.

Udtjente apparater indeholder værdifulde materialer, der kan og bør afleveres til genbrug. Batterier, olie og lignende stoffer er ødelæggende for miljøet. Aflever derfor udtjente apparater på en genbrugsstation eller lignende.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger til indholdsstoffer finder du på:

I de enkelte lande gælder de af vore for- handlere fastlagte garantibetingelser. Eventuelle fejl på apparatet afhjælpes gra- tis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl. Hvis De ønsker at gøre garantien gældende, bedes De henvende Dem til Deres for- handler eller nærmeste kundeservice medbringende kvittering for købet.

Symbolerne i driftsvejledningen

⚠️FARE

En umiddelbar truende fare, som kan føre til alvorlige personskader eller død.

ADVARSEL

Bestemmelsesmæssig anvendelse

Anlægget renser spildevand, som afgives fra bilvask, og forsyner højtryksrenseren med industrivand (maksimalt 1200 liter per time). Industrivandet kan kun anvendes til vaskeprogrammer (f.eks. forvask, højtryksvask, børstevask). Industrivandet er ikke egnet som spolevand, til påføring af tørringshjælp eller andre formål.

Rensningen foretages igennem:

Hvis vandspejlet i pumpebassinet overstiger en bestemt højde, åbnes magnetventilen og vandet ledes via aktivkulfilteret ind i kanalisationen.

Forudsætninger for en upåklagelig funktion:

– Bassinsystem ifølge vandskema i kapi- tel "Funktion".

- Maksimalt vandtilløb 2000 l/h.

• Maksimalt vandtilløb 1200 l/h.
• Spildevandet i anlæggets tilløb indeholder maksimalt 30 mg olie per liter vand.
• Den lokale olieudskiller skal vedligeholdes iht. bestemmelserne.

Sikkerhedsanvisninger

Generelt

For at undgå farer for personer, dyr og ting bedes De inden første idrifttagning af anlægget læse følgende:

– denne driftsvejledning, især de heri indeholdte sikkerhedsanvisninger

– de vedlagte "Sikkerhedsanvisninger til vandbehandlingsanlæg"

- de gældende nationale lovbestemmelser

Alle personer, som er involveret med opstillingen, ibrugtagningen, vedligeholdelsen og betjeningen, skal

- kende og overholde "Sikkerhedsanvisninger for vandbehandlingsanlæg",

- kende og overholde denne driftsvejledning,

- kende og overholde de tilsvarende bestemmelser.

Maskinen må kun bruges af personer som blev oplyst om brugen eller som kan dokumentere at de er i stand til at betjene maskinen og udtrykkeligt blev betroliget med brugen.

Dette apparat er ikke beregnet til brug af personer med indskrænkede fysiske, sensoriske eller åndelige evner.

Højtryksrenseren må ikke anvendes af børn eller af personer, der ikke er blevet instrueret i brugen.

FARE

Personskader hvis industrivand drikkes. Det rensede spildevand har ingen ferskvandskvalitet. Det indeholder stadigt resterende forureninger og rengøringsmidler.

⚠️FARE

Fare på grund af elektrisk stød. Metalkomponenter, som kan berøres, skal indbefattes i potentialudligningen.

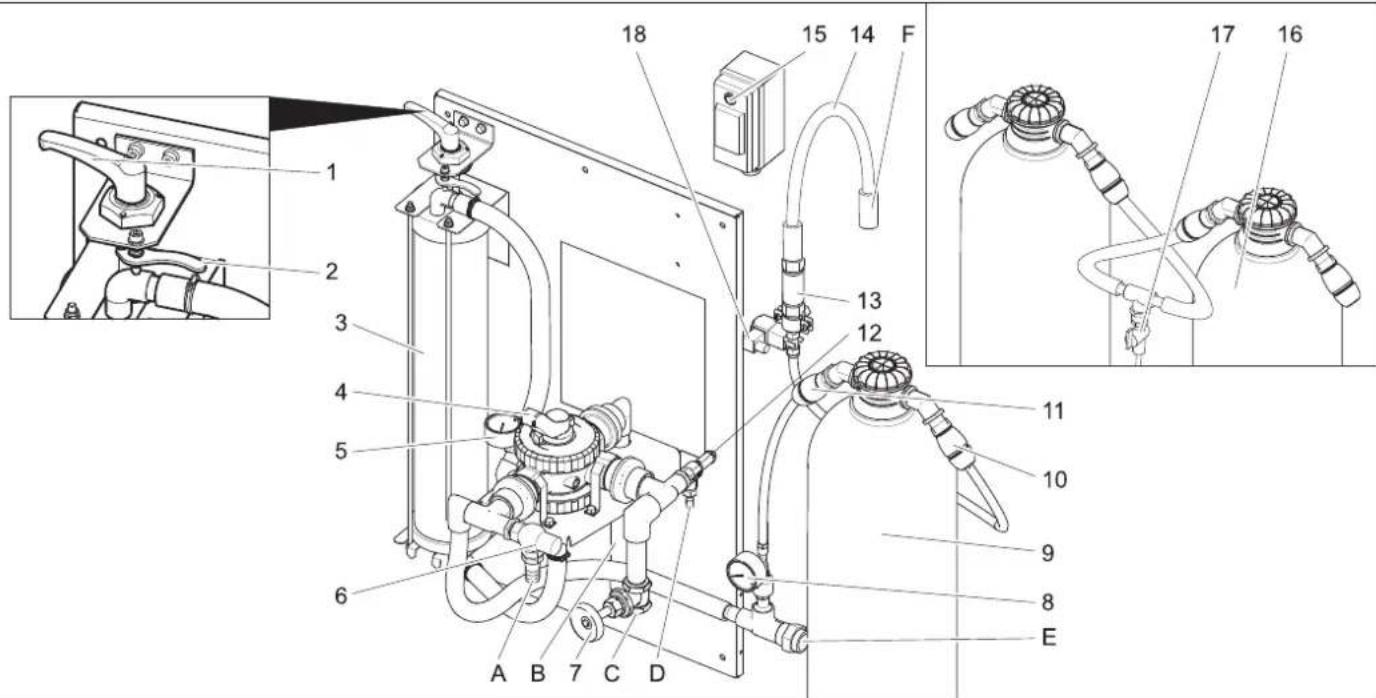

Maskinelementer

1 Spændehåndtag
2 Åbningshåndtag
3 Filamentfilter
4 Flergangshane
5 Manometer filterindgang
6 Overstrømningsventil
7 Reduktionsventil **)
8 Manometer aktivkulfilter
9 Aktivkulfilter
10 Slangekoblinger udgang aktivkulfilter
11 Slangekoblinger indgang aktivkulfilter
12 Sikkerhedsventil
13 Blende
14 Filtratslange
15 Kontakt magnetventil
16 2. Aktivkulfilter **)
17 Prøvehane **)
18 Magnetventil
A Til slamkasse
B til slamkasse (tilbageskylning)
C fra dykpumpen
D Til slamkasse (overtryk)
E til højtryksrenser / industrivandtanken (påfyldning)
F Til kanalisation
**) option

Betjening

Justere filterforspændingen

Til justering af filterspændingen gås frem som følgende:

→ Drej spændehåndtaget til venstre indtil det er ved anslaget og fikser det med åbningshåndtaget.

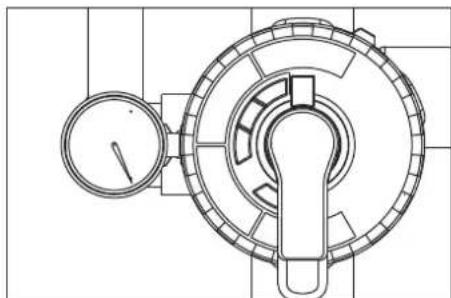

Filterdrift

→ Drej flervejsventilens håndtag til "FILTRATION".

VARSEL

Efter en længere nedlukningstid er det mere svært at åbne/lukke magnetventilen.

→ Kontroller filterforspændingen.

→ Idriftsætte den lokale pumpe.

Tilbageskylle

VARSEL

Ved normal drift, skal tilbageskylningen gennemføres en gang om dagen. Under tilbageskylningen afgiver anlægget intet industrivand.

Ved tilbageskylning fjernes det snavs, som blev samlet i filamentfilteret. Dertil skylles filamentfilteret i omvendt retning. Det udskyllede snavs ledes ind recyclingsystemets slamkasse.

→ Idriftsætte den lokale pumpe.

ADVARSEL

Maksimalt flowmængde ved tilbageskylning er 2000 l/h. Evt. skal flowmængden justeres med reduktionsventilen (bestillingsnr.: 4.640-230.0).

→ Drej flervejsventilens håndtag til "TIL-BAGESKYLNING/BACKWASH".
→ Løsn filamentfilteret ved at deje spændingshåndtaget imod uret.

→ Vent 30 sekunder.
→ Spænd filamentfilteret og løsn det straks igen.
→ Gentag proceduren vendt 30 sekunder - spænd - løsn, 10 gange.
→ Juster filter forspændingen igen.
→ Drej flervejsventilens håndtag til "F∅RSTFILTRAT/RINSE".
→ Vendt 2 minutter.
→ Drej flervejsventilens håndtag til "FILTRATION".

Industrivandscirkulation

Hvis højtryksrenseren eller vaskeanlægget ikke optager vand, gennemføres en cirkulation af industrivandet for at undgå lugt.

VARSEL

Til reduktion af driftsudgifterne kan dykkepumpen periodisk kobles til og fra under driftspauserne (f.eks. om natten, i weekenden). Hertil kan man koble dykkepumpen (lokal) via en timer til strømforsyningen. Maksimal interval-afstand 1 time.

Frostbeskyttelse

Anlægget skal køres i frostfrie rum. Ved frost skal anlægget tages ud af drift og fuldstændig drænes:

→ Fjern slangerne.
→ Tøm anlægget.

Afbrydning/nedlæggelse

→ Slå den lokale pumpe fra.
Hvis der er fare for frost, skal det forblivende vand også fjernes (se afsnit "Frostbeskyttelse").

Funktion

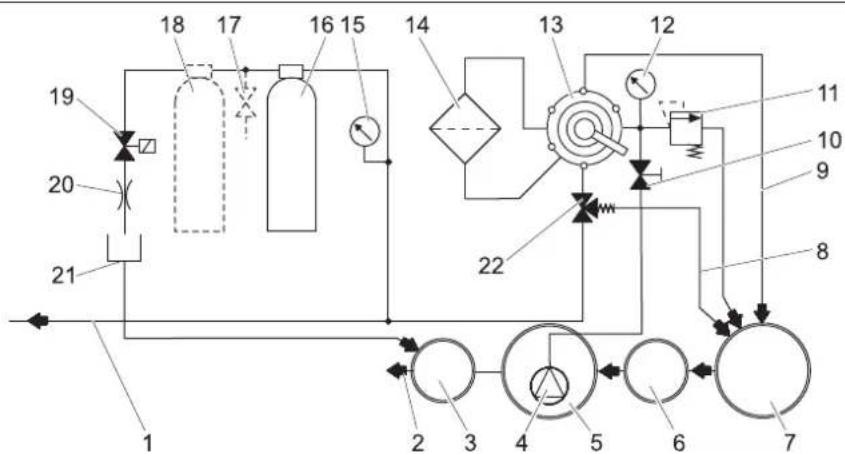

Flowsheet

1 til industrivandstanken/højtryksrense- ren

2 til kanalisation *)

3 Kontrolskakt *)

4 Dykkepumpe *)

5 Genvindingssystemets pumpebassin *)

6 Udskillemodul (EN 858) *)

7 Genvindingssystemets slamkasse *)

8 Cirkulation (til slamkasse)

9 Tilbageskylningsledning

10 Reduktionsventil

11 Sikkerhedsventil

12 Manometer filterindgang

13 Flergangshane

14 Filamentfilter

15 Manometer aktivkulfilter

16 Aktivkulfilter

17 Prøvehane **)

18 2. Aktivkulfilter **)

19 Magnetventil

20 Drossel

21 Filtratslange

22 Overstrømningsventil

*) på anlægget

**) option

Funktionsbeskrivelse

I det følgende beskrives vandets flow i flervejsventilens forskellige positioner.

FILTRATION

I filterdriften flyder vandet via
- Dykpumpe
- Flervejsventil i position „FILTRATION“
- Filter (filtrer flowretning)
- til industrivandstanken/højtryksrenseren

TILBAGESKYLNING/BACKWASH

Ved tilbageskylning flyder vandet via
- Dykpumpe
- Flervejsventilen i position "TILBAGE-SKYLNING/BACKWASH"
- Filter (filtrer imod flowretning)
- i slamfangen

F∅RSTFILTRAT/RINSE

Denne position bruges ikke til anlæggets drift.

Hvis vandspejlet i pumpebassinet overstiger en bestemt højde, åbnes magnetventilen og vandet ledes via aktivkulfilteret ind i kanalisationen.

Tekniske data

Spænding V 230
Frekvens Hz 50
Effekt W 12
Tryk (min.) MPa	(bar)	0,2(2)
Tryk (max.) MPa	(bar)	0,35(3,5)
Filterkapacitet l/h 1200
Spildevandsmængde l/d 550
Indhold aktivkulfilter I	28
Bredde	mm	1000
Dybde	mm	480
Højde	mm	1600
Vægt	kg 110

Krav til dykkepumpen (lokal)

Tryk (min.)	MPa(bar)	0,2(2)
Tryk (max.)	MPa(bar)	0,35(3,5)
Kapacitet min. ved ca.0.2 MPa (2 bar)	l/h 1200
Transportmængde max. l/h 2000

Pumper med for høj kapacitet kan reduceres ved at justere reduktionsventilen.

Transport

⚠FORSIGTIG

Fare for person- og materialeskader! Hold øje med maskinens vægt ved transporten. Før transporten skal anlægget tømmes for resterende vand.

Ved transport i biler skal renseren fast-spændes i.h.t. gældende love.

Opbevaring af maskinen

⚠FORSIGTIG

Fare for person- og materialeskader! Hold øje med maskinens vægt ved opbevaring.

Før opbevaringen skal anlægget tømmes for resterende vand.

Maskinen opbevares et frostfrit sted.

Vedligeholdelsesanvisninger

Regelmæssig vedligeholdelse i henhold til nedenstående vedligeholdelsesplan er forudsætningen for et driftssikkert anlæg.

Brug udelukkende originale reservedele fra producenten samt øvrige dele, som producenten har anbefalet, som f.eks.

Fare for ulykkestilfælde ved arbejdet på anlægget. Ved alle arbejder

Hold anlægget fri for spænding, afbryd hertil nødstop kontakten og sørg for at den ikke kan tændes igen.

→ Luk vandtilførslen.

→ Kobl den lokale dykkepumpe fra.

Hvem må gennemføre vedligeholdelsesarbejder?

- Driftslederen

Arbejder med anvisningen "Driftslederen" må kun udføres af deri instruerede personer, som kan betjene og vedligeholde højtryksanlægget sikkert.

- Kundeservice

Arbejder med anvisningen "Kundeservice" må kun udføres af Kärchers kundeservicemontører.

Serviceaftale

For at sikre en pålidelig drift af anlægget anbefaler vi at tegne en serviceaftale. Kontakt venligst Kärcher kundeservice.

Vedligeholdelsesskema

Tids-punkt	Aktivitet berørte kom-ponenter		Gennemførelse Fra hvem
Dagligt tilbage-skylle		Filamentfilter Udfor tilbageskylning Driftslederen
ugentlig rens	Afløb på va-skepladsen		Rengør snavskurven i gulvafløbet. Driftslederen
	kontroller	Rengørings-middelkoncen-tration iindustrivandet	Ved skumdannelse skal rensemiddeldoseringen reduceres på renseren. Driftslederen
		Aktivkulfilter Sæt	magnetventilens kontakt til "1" ved kørende dykkepumpe. Nominel værdi 25...30 l/h = 0,4...0,5 l/min. Ved ringere flow skal afskærmningen renses (se "Rense afskærmningen").	Driftslederen
			Drej magnetventilens kontakt til "1" ved kørende dykkepumpe. Udtag en vandprøve på prøvehanen og kontroller skumdannelsen (se "Kontrollere aktivkulfilteret").Ved skumdannelse skal aktivkulfilteret renses (se "Skifte aktivkulfilteret").⚠ADVARSELHvis den ugentlige kontrol af aktivkulfilteret ikke gennemføres, kan olie- eller tensideholdigt vand trænge ind i kanalisationen. Det kan resultere i problemer med myndighederne. I dette tilfælde bortfalder garantien fra KÄRCHER.	Driftslederen
månedlig	kontroller	Slamkasse,pumpebassin	I alle bassiner efter slamkassen må der ikke være slam. Slammen i slamkassen må højst være en 1m. Kontroller slamniveauet, evt. skal slam pumpes af og bortskaffes iht. lokale bestemmelser.	Driftslederen
	kontroller	Svømmeraf-bryder	Kontroller, om svømmerkontakten i pumpebassinet kan bevæges frit.	Driftslederen
	betjen	Sikkerheds-ventil	Skru sikkerhedsventilens fingerskrue ud ved kørende dykkepumpe - vand træder ud. (Fingerskruen kan ikke skrues helt af).Skru fingerskruen ind igen.	Driftslederen
	tøm, rens	Industrivands-tank (hvis relevant)	Udtøm, rens, skyl og påfyld igen.	Driftslederen
halvårligt (efter behov)	Udskift vand,rens bas-sinet	Slamkasse,olieudskiller,pumpebassin	Tøm bassinet, fjern slammen fuldstændig og påfyld bassinet med ferskvand.Opbevar bortskaffelsesdokumenter.	Ejer/bort-skaffelsesfir-ma
årligt	skifte	Filterindsats	Udskifte filamentfilterets filterindsats.	Driftslede-ren/kunde-service

Rense afskærmningen

→ Mærk flowretningen på afskærmningen.
→ Afmonter afskærmningen.
→ Rens afskærmningens åbning med en nål eller en tynd tråd.
→ Monter afskærmningen, hold herved øje med flowretningen.
→ Sæt magnetventilens kontakt til "1" ved kørende dykkepumpe og kontroller flowet.

Kontrollere aktivkulfilteret

→ Fyld glasflasken halvt med en vandprøve efter aktivkulfilteret og luk flasken.1
→ Ryst glasflasken godt for 5 sekunder. Hvis der dannes et lukket skumlag, som ikke nedbrydes efter 40 sekunder, skal aktivkulfilterets fyldning udskiftes.

Skumbillede filter i orden: meget tynd skumring på kanten som hurtigt nedbrydes.

Skumbillede filter tilstoppet: tyk skumring på kanten som ikke nedbrydes.

→ Frakoble dykkepumpen.
→ Adskil slangekoblinger indgang aktiv-kulfilter.
→ Adskil slangekoblinger udgang aktivkulfilter.
→ Skru filterdunkens låg af.
→ Tøm dunkens indhold (kræver to personer) og tag dyserøret ud.
→ Skyl filterdunken med vand.
→ Isætte dyserøret.

VARSEL

Aktivkulfilteret skal bortskaffes iht. de gældende, lokale love.

→ Sæt tragten 4.901-090.0 på filterdunken.
→ Påfyld 20 liter vand.
→ Påfyld 10 kg støttegrus.
→ 14 kg = 28 l aktivkul påfyldes.
→ Påfyld filterdunken med vand.
→ Skru filterdunkens låg på og skru det fast.

→ Forbind filterdunkens udgang med slangen fra manometer aktivkulfilteret.
→ Forbind filterdunkens indgang med flowmålerens slange.
→ Tænde dykkepumpen.
→ Sæt magnetventilens kontakt til „1“.
→ Skyl filterdunken baglæns, indtil van- det træder ud uden bobler.
→ Sæt magnetventilens kontakt til „0“.
→ Frakoble dykkepumpen.
→ Slut filterdunken til systemet i korrekt flowretning.

VARSEL

Ved anlæg med option 2. skal aktivkulfilter filterdunken byttes om, så den ny fyldte dunk gennemstrømmes som 2. dunk.

→ Tænde dykkepumpen.
→ Kontroller flowet (ca. 0,5 l/min), rens evt. afskærmningen.

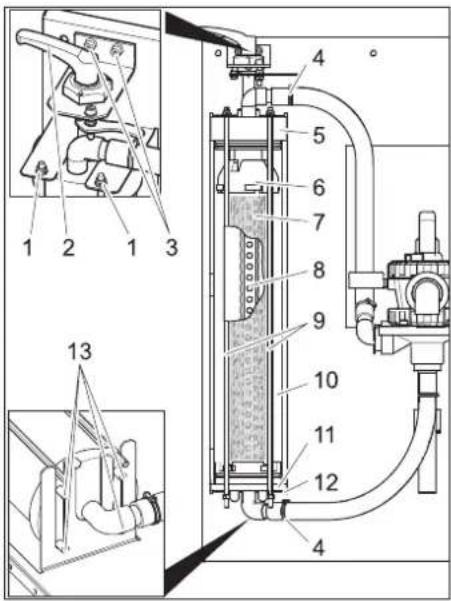

Udskifte filterindsatsen

1 Møtrik
2 Spændehåndtag
3 Skrue spændegrebets lejer
4 Slangebøjle
5 Dæksel
6 Top
7 Filterindsats
8 Filtratrør
9 Gevindstang
10 Filamentfilter
11 Bund
12 Nedre konsol
13 Stift

→ Løsn filteret.
→ Åbn slangebøjlerne.
→ Træk slangerne fra slangeniplerne.
→ Skru begge skruer af spændegrebets lejer ud.
→ Løft spændegrebet sammen med lejet og fjern det.
→ Skru møtrikkerne på gevindstangens øverste ende af.
→ Fjern gevindstang komponenten.
→ Træk filamentfilteret fremad ud.

→ Træk dækslet af filamentfilteret.
→ Træk filamentfilterets bund sammen med filterindsatsen fra.

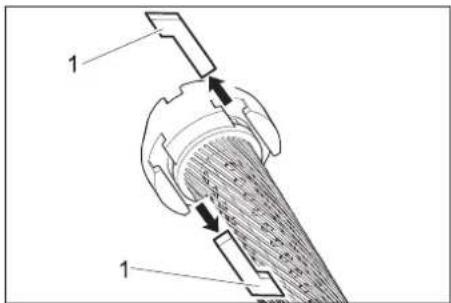

→ Træk notstenene ud mellem overdelen og filterindsatsen og mellem bunddelen og filterindsatsen.
→ Fjern overdelen og bunddelen fra filter-indsatsen.
→ Træk filtratrøret ud af filterindsatsen,
→ bortskaf filterindsatsen.

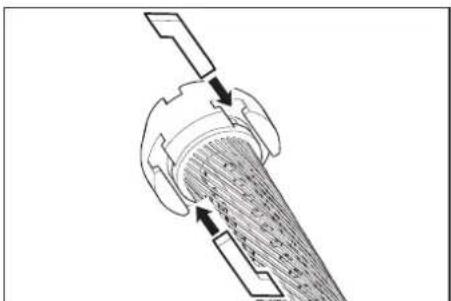

→ Sæt filtratrøret på det ene ende af den nye filterindsats.
→ Spænd filterindsatsen således, at fila-menterne ikke filtrer sig sammen.
→ Skub filtratrøret ind i filterindsatsen og styr filtratrørets orientering vha. et blik ind i filterelementets modsatte side.
→ Smør alle O-ringe med gængse flyden-de sæbe inden monteringen fortsættes.

VARSEL

Brug ikke silikonefedt. Silikone i vandet påvirker rengørings-og tørreresultatet ved bilvasken.

→ Sæt overdelen og bunddelen på filter-elementet.
→ Juster over- og bunddelen således, at notstenene kan isættes.

→ Sæt notstenene i og spænd dem fast ved at dreje filterindsatsen en lille smule.
→ Sæt bunddelen ind i filamentfilteret og skub den helt ind.
→ Sæt dækslet på filamentfilteret.
→ Sæt filamentfilteret på den nedre konsol så begge bageste stifte sidder i konsollens langhuller.

35 mm

→ Juster dækslet som vist foroven og skub det helt ind.
→ Skub filamentfilteret mellem begge konsoller.
Hæng gevindtang komponenten ind i den nedre konsol og stik gevindstængerne igennem boringen i den øvre konsol.
→ Befæst gevindstængerne med underlagsskive og møtrik.

→ Tilspænd møtrikkerne kun fast, at underlagsskiverne stadigt kan forskydes med hånden.
→ Sæt slangerne på slangeniplerne.

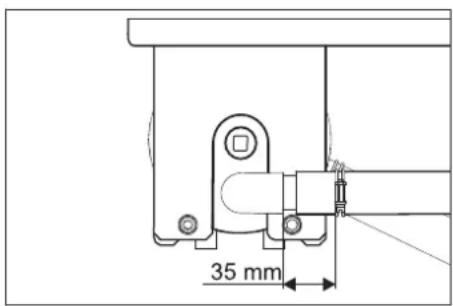

Stram slangebøjlerne (afstand på 35 mm skal overholdes).
→ Stik spændegrebet sammen lem lejet igennem filamentfilterets dæksel.

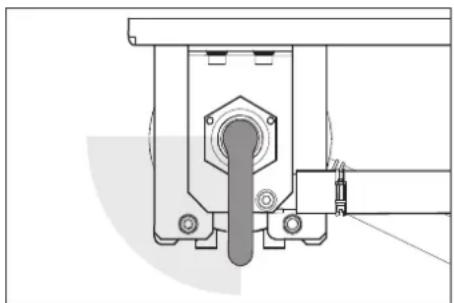

→ Drej spændegrebet med uret. Spændegrebet skal kunne drejes i det foroven

viste område uden større kraftanven- delse. Ellers skal spændegrebet af- monteres og sættes korrekt ind igen.

→ Fastgør spændegrebets leje med skruerne.
→ Justere filterforspændingen.

Afhjælpning af fejl

⚠️FARE

Fare for ulykkestilfælde ved arbejdet på anlægget. Ved alle arbejder
→ Kobl den lokale dykkepumpe fra.

Hvem må afhjælpe fejl?

- Driftslederen

Arbejder med anvisningen "Driftslederen" må kun udføres af deri instruerede personer, som kan betjene og vedligeholde vaskeanlægget sikkert.

- Kundeservice

Arbejder med anvisningen "Kundeservice" må kun udføres af Kärcher kundeservicemontører eller montører, som er udpeget hertil af Kärcher.

Fejl Mulig årsag Afhjælpning Fra hvem
Anlæg ude af drift Fejl ved spændingsforsyning af den lokale dykkepumpe		Kontroller og sikre spændingsforsyningen. Driftslederen
Industrivandet er misfarvet eller skummer stærkt	Filterets forspænding ikke korrekt Justere filterforspændingen Driftslederen
	Filterindsats defekt (utæt) Udskifte filterindsatsen Ejer, kunde-		service
	Slamkasse eller pumpebassinet tilsmudset Tøm og rens bassinet Ejer/bortskaf-		felsesfirma
	I vaskeanlægget anvendes ikke egnede rengøringsmidler	Anvend rengøringsmidler som er kompatibel med vandrensningsanlægget, skyl systemet evt.	Ejer, kunde-service
	Rensemiddeldoseringen for høj	Kontroller rengøringsmiddeldoseringen, indstil den evt. igen	Ejer, kunde-service
	Vaskepladsrengøring med uforenelige ren-gøringsmidler	Udskift vandet og skyl bassinet	Driftslederen
Filterkapacitet for lav	Filamentfilter tilstoppet	Tilbageskyl filamentfilteret, rens og udskift filter-indsatsen efter behov.	Driftslederen
	Dykkepumpen for lille	Brug en egnet dykkepumpe (for krav se "Tekniske data")	Driftslederen
	Dykpumpe tilstoppet/defekt	Rens, reparer, erstat dykpumpen	Ejer, kunde-service
	Ledning eller ventil utæt, defekt, tilstoppet	Kontroller ledninger og ventiler, rens, reparer, ud-skift evt.	Ejer, kunde-service
Efter tilbageskylnin-gen er filteret ikke ren	Filterindsatsen stærk tilsmudset.	Afmonter filterindsatsen (se "Udskifte filterind-sats").1 tab RM 760 løsnes i 5 liter varmt vand.Filterindsatsen lægges i blød for 30 minutter, va-skes derefter med hånden og vrides.Skyl filterindsatsen med klart vand.Gentag vasken efter behov.Bortskaffe rengøringsopløsningen.Monter filterindsatsen.	Driftslederen

Tilbehør

Filterindsats

Specialtragt til påfyldning af aktivkulfilter-filterfyldning

Monteringssæt aktivkulfilter

Monteringssæt ferskvandsomkobling

Bestillingsnr.: 2.641-521.0

Manuel omkobling industrivand/ferskvand, ved brug af ferskvand i højtryksrenseren (f.eks. klarskylning).

Monteringssæt indgangsventil

Til reduktion af en for stærk råvandspumpe.

Monteringssæt ventilation

Bestillingsnr.: 2.641-510.0

Monteringssæt overløb

Bestillingsnr.: 2.641-868.0

Anden svømmerkontakt i pumpebassinet afgiver et signal til den eksterne alarmenhed, hvis pumpebassinet løber over.

Monteringssæt fod

Fødder til filtermodulet hvis modulet ikke kan monteres på væggen.

Dykkepumpe

Hermed erklærer vi, at den nedenfor nævnte maskine i design og konstruktion og i den af os i handlen bragte udgave overholder de gældende grundlæggende sikkerheds- og sundhedskrav i EU-direktiverne. Ved ændringer af maskinen, der foretages uden forudgående aftale med os, mister denne erklæring sin gyldighed.

Produkt: Spildevand-genvindingsan- læg

Type: 1.217-xxx

Gældende EU-direktiver

2006/95/EF

2014/30/EU

Anvendte harmoniserede standarder

EN 60204-1

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

Underskriverne handler på bestyrelsens vegne og med dennes fuldmagt.

Installering af anlægget (kun faguddannet personale)

OBS

Anlægget må kun opstilles af

• Kärcher kundeservicemontører
• Kärcher godkendte personer

Forberedelser på opstillingsstedet

Til en korrekt opstilling af anlægget er følgende forudsætninger nødvendige:

• frostfrit rum med tilstrækkelig ventilation
• tilstrækkeligt lys på opstillingsstedet
  – Gulvafløb til slamkassen
• stabil væg til montering af anlægget
• Undergrunden skal være stabil og fast.

Anlægget pakkes ud

Anlægget pakkes ud og emballagen går til genbrug.

EI-installation

Maskinen skal sikres med en FI-beskyttelseskontakt type B, 30 mA.

El-tilslutningen af maskinen må kun gen- nemføres af en el-installatør. De nationale bestemmelser skal overholdes!

El-installation iht. IEC 60364-1

Vandinstallering

Vandinstalleringen er afhængig af specielle betingelser af de eksisterende anlægskomponenter, som

- Højtryksrenserens type

VARSEL

Anlæggets industrivandsudgang forbindes direkte med højtryksrenserens vandtilførsel. Ved højtryksrensere med en svømmerbeholder kan der opstå skumdannelse i svømmerbeholderen. I dette tilfælde skal højtryksrenseren omkobles til sugedrift (se højtryksrenserens separate driftsvejledning).

• Type af anlæggets komponenter (slamkasse, pumpebassin, etc.)
• Standardbredder, længder og kanalernes konstruktionsmåde

Derfor skal vandinstalleringen gennemføres ifølge de specielle lokale betingelser.

Specifikationerne til den lokale dykkepumpe skal svare til informationerne i afsnit „Tekniske data / krav til dykkepumpen“.

⚠️FARE

Fare for personskader på grund af snublen. Slangerne skal lægges såleds ned på anlægget, at der ikke er fare for at snuble.

VARSEL

Ved idriftsættelse skal flervejsventilen sættes til position „TILBAGESKYLNING/BACKWASH“ og anlægget skylles indtil alle luftblærer i filamentfilteret er forsvundet. Derefter sættes flervejsventilen til position „FILTRATION“.

Tilbehør...... NO .. 7

- Maksimal vanntilførsel 2000 l/h.

– Minimum vanntilførsel 1200 l/h.

Denne stilling er ikke nødvendig ved drift av anlegget.

Skumdannelse filter i orden: sværet tynn skumring på kanten, faller raskt sammen.

Skumbilde filer ikke i orden: tykk skumring på kanten, faller ikke sammen.

Aktivt kull skal avfallshåndteres i henhold til lokale regler.

Anvendte overensstemmende normer

EN 60204-1

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

Säkerhetsanvisningar

Allmänt

Funktionsbeskrivning
