BRUGSANVISNING LMO 1836 Battery Kärcher

• Société Nationale de Certification et d’Homologation 2a. Kalchesbruck L-1852 Luxembourg Número de identificação 0499 Os signatários actuam em nome e em procuração da gerência. Representante da documentação: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Alemanha) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 01/11/2018 Indhold Sikkerhedshenvisninger Læs disse sikkerhedshenvisninger, denne originale driftsvejledning og de sikkerhedshenvisninger, der er vedlagt batteripakken, samt den medfølgende originale drift- svejledning til batteripakken/standardladeaggregatet, inden maskinen tages i brug første gang. Betjen maski- nen i overensstemmelse hermed. Opbevar hæftet til se- nere brug eller til efterfølgende ejere. Ud over henvisningerne i driftsvejledningen skal lovens generelle sikkerheds- og ulykkesforebyggelsesforskrif- ter overholdes. Faregrader FARE ● Henviser til en umiddelbar fare, der medfører alvorlige kvæstelser eller død. 몇 ADVARSEL ● Henviser til en mulig farlig situation, der kan medføre alvorlige kvæstelser eller død. 몇 FORSIGTIG ● Henviser til en mulig farlig situation, der kan medføre lettere kvæstelser. BEMÆRK ● Henviser til en mulig farlig situation, der kan medføre materielle skader. Generelle sikkerhedsforskrifter FARE ● Maskinen kan forårsage amputation af hænder og fødder med dødsfald og alvorlig personska- de til følge, og den kan slynge genstande væk. ● Alvor- lig tilskadekomst pga. ukoncentreret arbejde. Brug ikke maskinen, hvis du er påvirket af stoffer, alkohol eller me- dicin eller er træt. 몇 ADVARSEL ● Børn og personer, der ikke er fortrolige med denne vejledning, må ikke anvende den- ne maskine. Lokale bestemmelser kan begrænse bru- gerens alder. ● Børn må ikke lege med apparatet. ● Børn skal være under opsyn for at sikre, at de ikke le- ger med maskinen. ● Anvend kun maskinen med den batteripakke, der er angivet i driftsvejledningen. Vær ved brug af batteridrevne maskiner opmærksom på de grundlæggende forsigtighedsforholdsregler for at redu- cere risikoen for tilskadekomst, brand og et lækkende Chairman of the Board of ManagementDirector Regulatory Affairs & Certification H. Jenner S. Reiser Sikkerhedshenvisninger p. 44
• Korrekt anvendelse p. 46
• Miljøbeskyttelse p. 46
• Tilbehør og reservedele p. 46
• Leveringsomfang p. 46
• Sikkerhedsanordninger p. 46
• Beskrivelse af maskinen p. 46
• Montering p. 47
• Ibrugtagning p. 47
• Drift p. 47
• Transport p. 48
• Opbevaring p. 48
• Pleje og vedligeholdelse p. 48
• Hjælp ved fejl p. 48
• Tekniske data p. 48
• Garanti p. 49

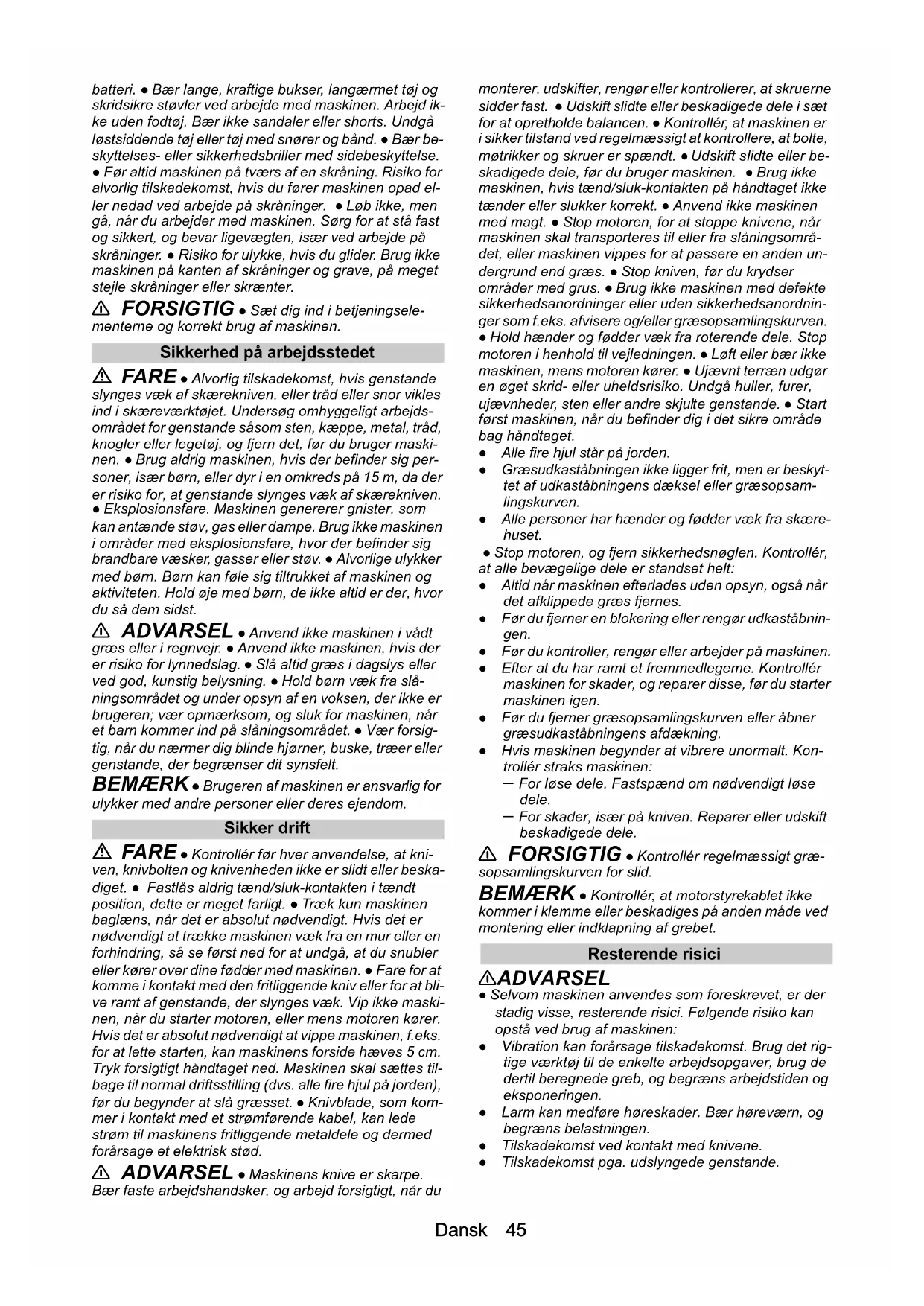

• EU-overensstemmelseserklæring Dansk 45 batteri. ● Bær lange, kraftige bukser, langærmet tøj og skridsikre støvler ved arbejde med maskinen. Arbejd ik- ke uden fodtøj. Bær ikke sandaler eller shorts. Undgå løstsiddende tøj eller tøj med snører og bånd. ● Bær be- skyttelses- eller sikkerhedsbriller med sidebeskyttelse. ● Før altid maskinen på tværs af en skråning. Risiko for alvorlig tilskadekomst, hvis du fører maskinen opad el- ler nedad ved arbejde på skråninger. ● Løb ikke, men gå, når du arbejder med maskinen. Sørg for at stå fast og sikkert, og bevar ligevægten, især ved arbejde på skråninger. ● Risiko for ulykke, hvis du glider. Brug ikke maskinen på kanten af skråninger og grave, på meget stejle skråninger eller skrænter. 몇 FORSIGTIG ● Sæt dig ind i betjeningsele- menterne og korrekt brug af maskinen. Sikkerhed på arbejdsstedet FARE ● Alvorlig tilskadekomst, hvis genstande slynges væk af skærekniven, eller tråd eller snor vikles ind i skæreværktøjet. Undersøg omhyggeligt arbejds- området for genstande såsom sten, kæppe, metal, tråd, knogler eller legetøj, og fjern det, før du bruger maski- nen. ● Brug aldrig maskinen, hvis der befinder sig per- soner, især børn, eller dyr i en omkreds på 15 m, da der er risiko for, at genstande slynges væk af skærekniven. ● Eksplosionsfare. Maskinen genererer gnister, som kan antænde støv, gas eller dampe. Brug ikke maskinen i områder med eksplosionsfare, hvor der befinder sig brandbare væsker, gasser eller støv. ● Alvorlige ulykker med børn. Børn kan føle sig tiltrukket af maskinen og aktiviteten. Hold øje med børn, de ikke altid er der, hvor du så dem sidst. 몇 ADVARSEL ● Anvend ikke maskinen i vådt græs eller i regnvejr. ● Anvend ikke maskinen, hvis der er risiko for lynnedslag. ● Slå altid græs i dagslys eller ved god, kunstig belysning. ● Hold børn væk fra slå- ningsområdet og under opsyn af en voksen, der ikke er brugeren; vær opmærksom, og sluk for maskinen, når et barn kommer ind på slåningsområdet. ● Vær forsig- tig, når du nærmer dig blinde hjørner, buske, træer eller genstande, der begrænser dit synsfelt. BEMÆRK ● Brugeren af maskinen er ansvarlig for ulykker med andre personer eller deres ejendom. Sikker drift FARE ● Kontrollér før hver anvendelse, at kni- ven, knivbolten og knivenheden ikke er slidt eller beska- diget. ●  Fastlås aldrig tænd/sluk-kontakten i tændt position, dette er meget farligt. ● Træk kun maskinen baglæns, når det er absolut nødvendigt. Hvis det er nødvendigt at trække maskinen væk fra en mur eller en forhindring, så se først ned for at undgå, at du snubler eller kører over dine fødder med maskinen. ● Fare for at komme i kontakt med den fritliggende kniv eller for at bli- ve ramt af genstande, der slynges væk. Vip ikke maski- nen, når du starter motoren, eller mens motoren kører. Hvis det er absolut nødvendigt at vippe maskinen, f.eks. for at lette starten, kan maskinens forside hæves 5 cm. Tryk forsigtigt håndtaget ned. Maskinen skal sættes til- bage til normal driftsstilling (dvs. alle fire hjul på jorden), før du begynder at slå græsset. ● Knivblade, som kom- mer i kontakt med et strømførende kabel, kan lede strøm til maskinens fritliggende metaldele og dermed forårsage et elektrisk stød. 몇 ADVARSEL ● Maskinens knive er skarpe. Bær faste arbejdshandsker, og arbejd forsigtigt, når du monterer, udskifter, rengør eller kontrollerer, at skruerne sidder fast. ● Udskift slidte eller beskadigede dele i sæt for at opretholde balancen. ● Kontrollér, at maskinen er i sikker tilstand ved regelmæssigt at kontrollere, at bolte, møtrikker og skruer er spændt. ● Udskift slidte eller be- skadigede dele, før du bruger maskinen. ● Brug ikke maskinen, hvis tænd/sluk-kontakten på håndtaget ikke tænder eller slukker korrekt. ● Anvend ikke maskinen med magt. ● Stop motoren, for at stoppe knivene, når maskinen skal transporteres til eller fra slåningsområ- det, eller maskinen vippes for at passere en anden un- dergrund end græs. ● Stop kniven, før du krydser områder med grus. ● Brug ikke maskinen med defekte sikkerhedsanordninger eller uden sikkerhedsanordnin- ger som f.eks. afvisere og/eller græsopsamlingskurven. ● Hold hænder og fødder væk fra roterende dele. Stop motoren i henhold til vejledningen. ● Løft eller bær ikke maskinen, mens motoren kører. ● Ujævnt terræn udgør en øget skrid- eller uheldsrisiko. Undgå huller, furer, ujævnheder, sten eller andre skjulte genstande. ● Start først maskinen, når du befinder dig i det sikre område bag håndtaget. ● Alle fire hjul står på jorden. ● Græsudkaståbningen ikke ligger frit, men er beskyt- tet af udkaståbningens dæksel eller græsopsam- lingskurven. ● Alle personer har hænder og fødder væk fra skære- huset. ● Stop motoren, og fjern sikkerhedsnøglen. Kontrollér, at alle bevægelige dele er standset helt: ● Altid når maskinen efterlades uden opsyn, også når det afklippede græs fjernes. ● Før du fjerner en blokering eller rengør udkaståbnin- gen. ● Før du kontroller, rengør eller arbejder på maskinen. ● Efter at du har ramt et fremmedlegeme. Kontrollér maskinen for skader, og reparer disse, før du starter maskinen igen. ● Før du fjerner græsopsamlingskurven eller åbner græsudkaståbningens afdækning. ● Hvis maskinen begynder at vibrere unormalt. Kon- trollér straks maskinen: – For løse dele. Fastspænd om nødvendigt løse dele. – For skader, især på kniven. Reparer eller udskift beskadigede dele. 몇 FORSIGTIG ● Kontrollér regelmæssigt græ- sopsamlingskurven for slid. BEMÆRK ● Kontrollér, at motorstyrekablet ikke kommer i klemme eller beskadiges på anden måde ved montering eller indklapning af grebet. Resterende risici 몇 ADVARSEL ● Selvom maskinen anvendes som foreskrevet, er der stadig visse, resterende risici. Følgende risiko kan opstå ved brug af maskinen: ● Vibration kan forårsage tilskadekomst. Brug det rig- tige værktøj til de enkelte arbejdsopgaver, brug de dertil beregnede greb, og begræns arbejdstiden og eksponeringen. ● Larm kan medføre høreskader. Bær høreværn, og begræns belastningen. ● Tilskadekomst ved kontakt med knivene. ● Tilskadekomst pga. udslyngede genstande.46 Dansk Risikoreduktion 몇 FORSIGTIG ● Hvis apparatet anvendes i længere tid, kan blodgen- nemstrømningen i hænderne nedsættes på grund af vibrationer. Der findes ingen generelt gældende an- vendelsestid, idet denne afhænger af flere faktorer: ● Personlig tendens til dårligt blodomløb (ofte kolde fingre, fingerkløe) ● Lave omgivelsestemperaturer. Bær varme hand- sker for at beskytte hænderne. ● Dårlig blodgennemstrømning, fordi der holdes godt fast. ● Anvendelse uden afbrydelse er mere skadeligt, end hvis der holdes pauser. Kontakt lægen, hvis symptomerne, f.eks. fingerkløe, kolde fingre, optræder gentagne gange ved regel- mæssig, længerevarende anvendelse af apparatet. Korrekt anvendelse FARE Ikke korrekt anvendelse Livsfare på grund af snitsår Anvend kun maskinen i henhold til dens formål. ● Brug den batteridrevne græsslåmaskine udelukken- de til privat brug. ● Maskinen er kun beregnet til udendørs brug. ● Maskinen er beregnet til slåning af almindelige græsplæner. ● Maskinen er beregnet til at blive skubbet med hånd- kraft. Maskinen må ikke trækkes. ● Der må ikke køres på maskinen. Enhver anden anvendelse er ikke tilladt. Brugeren hæf- ter for skader, der er opstået i forbindelse med ukorrekt anvendelse. Miljøbeskyttelse Emballagen kan genbruges. Sørg for at bortskaf- fe emballagen miljømæssigt korrekt. Elektriske og elektroniske maskiner indeholder værdifulde materialer, der kan genbruges, og ofte dele, såsom batterier, akku-pakker eller olie, der ved forkert håndtering eller forkert bortskaffelse kan udgøre en fare for menneskers sundhed og for mil- jøet. For en korrekt drift af maskinen er disse dele imid- lertid nødvendige. Maskiner, der er kendetegnet med dette symbol, må ikke bortskaffes sammen med hus- holdningsaffaldet. Henvisninger til indholdsstoffer (REACH) Aktuelle oplysninger om indholdsstoffer findes på: www.kaercher.com/REACH Tilbehør og reservedele Anvend kun originaltilbehør og -reservedele. De er en garanti for en sikker og fejlfri drift af maskinen. Informationer om tilbehør og reservedele findes på www.kaercher.com. Leveringsomfang Maskinens leveringsomfang er vist på emballagen. Kontroller ved udpakningen, om indholdet er komplet. Kontakt venligst forhandleren, hvis der mangler tilbehør eller ved transportskader. Sikkerhedsanordninger Symboler på apparatet Overbelastningsbeskyttelse Maskinen er udstyret med en overbelastningsbeskyttel- se. Hvis der opstår en overbelastning, stopper maski- nen automatisk. Beskrivelse af maskinen I denne driftsvejledning beskrives det maksimale udstyr. Afhængigt af modellen er der forskel på leveringsom- fanget (se emballage). Figurer, se grafikside. Figur A 1 Forhjul 2 Håndtag til justering af klippehøjde 3 Oplåsning af batteripakke 4 Batteriklap 5 Typeskilt 6 Kabelholder 7 Motorstyrekabel 8 Greb 9 Startknap 10 Tænd/sluk-kontakt 11 Hurtiglåseskrue 12 Niveauvisning græsopsamlingskurv 13 Græsopsamlingskurv 14 Hurtiglås Følg alle advarsler og sikkerhedsanvisnin- ger. Læs og forstå alle anvisninger, før du bruger produktet. Vær opmærksom på udslyngede eller flyven- de genstande. Hold alle tilskuere, især børn og husdyr, mindst 15 m væk fra arbejdsområdet. Pas på skarpe knive. Klingerne fortsætter med at rotere, efter at motoren er stoppet. Fjern sikkerhedsnøglen før vedligeholdelse. Bær egnet øjen- og høreværn under arbej- det. Arbejd ikke på stejle skråninger. Udsæt ikke maskinen for regn eller fugtige forhold.Dansk 47 15 Baghjul 16 Udkasterskærm 17 *Ladeaggregat 18 *Batteripakke 19 Sikkerhedsnøgle p. 49

• option Batteripakke Maskinen kan anvendes med en 18V Kärcher Battery Power batteripakke. Montering Montering af greb

1. Klap den nederste del af grebet op.

2. Fastgør grebet med hurtiglåsen.

3. Skru den øverste del af grebet fast i den ønskede

4. Fastgør motorstyrekablet med kabelholderen.

Figur E Ibrugtagning Monter udkasterskærmen Udkasterskærmen anvendes, når det afklippede græs skal blive liggende på plænen.

1. Åbn udkastningsskaktens klap.

2. Sæt udkasterskærmen i udkastningsskakten.

3. Luk udkastningsskaktens klap.

Montering af græsopsamlingskurven Græsopsamlingskurven anvendes, når det afklippede græs skal opsamles med henblik på bortskaffelse.

1. Åbn udkastningsskaktens klap.

2. Fjern udkasterskærmen.

3. Monter græsopsamlingskurven på udkastnings-

skakten. Kontrollér, at udkastningsskaktens klap lå- ser græsopsamlingskurven fast. Figur H Montér batteripakke

den går hørbart i hak.

3. Sæt sikkerhedsnøglen i.

4. Luk batteriklappen.

Drift Generelle henvisninger vedrørende håndtering af plæneklipperen Batteriets driftstid afhænger af flere faktorer: ● Græssets tilstand, længde og tæthed ● Den indstillede klippehøjde Maksimal fladekapacitet afhængig af græssets beskaf- fenhed med en 5 Ah batteripakke: ca. 350 m

Resultatet af plæneklipningen kan optimeres som føl- ger: ● Klip højst en tredjedel af græssets højde. ● Reducer den hastighed, maskinen skubbes med, ved slåning af højt græs. Obs Slå ikke vådt græs. Vådt græs klæber til undersiden af plæneklipperen og forhindrer korrekt opsamling i græ- sopsamlingskurven eller udkastningen af det klippede græs. Slåning af plæne 몇 ADVARSEL Løft eller vip af plæneklipperen under drift Snitsår Den batteridrevne plæneklippers kniv roterer omtrent parallelt med jorden, den bevæger sig hen over. Alle fire hjul skal røre jorden under græsslåning.

1. Montering af græsopsamlingskurven eller udkaster-

skærmen (se kapitlet Ibrugtagning).

2. Indstil klippehøjden med håndtaget til justering af

klippehøjde. Figur J Klippehøjden afhænger af græssets tilstand, læng- de og tæthed (se kapitlet Generelle henvisninger vedrørende håndtering af plæneklipperen). Figur K

3. Tryk på startknappen og tænd/sluk-kontakten.

Figur L Maskinen starter.

4. Slip startknappen, og hold tænd/sluk-kontakten in-

de. Når du bruger græsopsamlingskurven, skal den tøm- mes regelmæssigt, eller kan udkastningsskakten blive tilstoppet af det afklippede græs (se kapitlet Tømning af græsopsamlingskurven). Slåning af kantområder Du kan også slå kantområder, f.eks. langs en mur.

1. Skub plæneklipperen tæt langs muren.

Figur M Indtrækket i siden sørger for, at græsset trækkes ind i klippeområdet. Figur N Afslutning af driften

1. Slip tænd/sluk-kontakten.

2. Fjern sikkerhedsnøglen.

Tømning af græsopsamlingskurven Når græsopsamlingskurven er fuld, lukkes klappen på græsopsamlingskurvens niveauvisning. I så fald skal græsopsamlingskurven tømmes.

1. Løft udkastningsskaktens klap.

2. Fjern græsopsamlingskurven.

Pas på, at motorstyrekablet bliver siddende i kabel- holderen, når græsopsamlingskurven fjernes.

3. Tøm græsopsamlingskurven.48 Dansk

Transport 몇 ADVARSEL Skarp kniv Snitsår Vær forsigtig, når du vipper eller hæver maskinen. Hold alle legemsdele væk fra kniven.

1. Sluk maskinen (se kapitlet Afslutning af driften).

2. Kontrollér, at kniven ikke længere roterer.

3. Lad maskinen køle af.

4. Fjern sikkerhedsnøglen (se kapitlet Afmontering af

6. Ved transport i køretøjer skal maskinen sikres mod

at glide eller vælte. Opbevaring Rengør maskinen, før den stilles væk (se kapitlet ).

2. Klap hurtiglåsen ned, og læg grebet på maskinen.

3. Sæt græsopsamlingskurven på grebet og maski-

Hold maskinen væk fra korrosive materialer såsom havekemikalier og tøsalt. Opbevar ikke maskinen udendørs. Pleje og vedligeholdelse 몇 ADVARSEL Skarp kniv Snitsår Vær forsigtig, når du vipper eller hæver maskinen. Hold alle legemsdele væk fra kniven. Rengøring af maskinen

2. Rengør maskinens overflade efter brug med en

blød, tør klud eller en børste. Figur U Rengør kniven før længere tids opbevaring.

3. Fjern græsopsamlingskurven, og kontrollér for blo-

ringer. Fjern blokeringer forsigtigt, da kniven kan be- væge sig under processen. Montering af kniv

5. Sæt den nye kniv i holderen.

6. Fasthold kniven, og spænd skruen.

Figur AA Hjælp ved fejl Fejl skyldes ofte enkle årsager, som du selv kan afhjæl- pe ved hjælp af følgende oversigt. I tvivlstilfælde eller ved fejl, der ikke nævnes her, skal du kontakte den auto- riserede kundeservice. Maskinen slukkes Maskinens overbelastningsbeskyttelse er udløst.

1. Slip tænd/sluk-kontakten.

2. Tryk på startknappen og tænd/sluk-kontakten.

Batteripakkens overophedningsbeskyttelse er udløst.

2. Oplad batteripakken, hvis maskinen ikke kan star-

tes. Tekniske data Der tages forbehold for tekniske ændringer. LMO 18-

Effektdata maskine Nominel spænding V 18 Skærebredde cm 36 Klippehøjde mm 30-70 Volumen græsopsamlingskurv l 45 Omdrejningstal i tomgang 1/min 4000 ± 10% Beregnede værdier iht. EN 60335-2-77 Lydtryksniveau L

dB(A) 94 Hånd-arm-vibrationsværdi højre håndtag m/s

0,5 Hånd-arm-vibrationsværdi ven- stre håndtag m/s

1,4 Usikkerhed K m/s

1,5 Mål og vægt Længde x bredde x højde mm 1309 x 398 x
