HD 8184 M Cage - Højtryksrenser Kärcher - Gratis brugsanvisning og manual

Produkttype	Professionel højtryksrenser
Mærke	Kärcher
Model	HD 8184 M Cage
Mål (L × B × H)	460 × 420 × 970 mm
Driftsvægt	45 kg
Strømforsyning	400 V / 3 faser / 50 Hz / 4,6 kW
Beskyttelsesklasse	IPX5
Arbejdstryk	18 MPa (180 bar)
Max. overtryk	27 MPa (270 bar)
Vandflow	12,5 L/min
Max. vandtemperatur	60 °C
Max. forsyningstryk	1 MPa (10 bar)
Min. forsyningsflow	16 L/min
Længde af højtryksslange	Ca. 15 m (ikke præcist specificeret)
Motorolietype	SAE 90 (gearkasse)
Oliemængde	0,35 L
Lydtryksniveau	75 dB(A)
Garanteret lydeffektniveau	92 dB(A)
Hovedfunktioner	Justerbart højtryk, integreret rotadyse, EASY!Force pistol, EASY!Lock system
Vedligeholdelse	Ugentlig rensning af vandindløbsfilter; olieskift hver 500 timer
Sikkerhed	Sikkerhedsventil, trykafbryder, sikkerhedsspærre på pistol
Medfølgende tilbehør	Højtrykslanse, pistol, højtryksslange, rotadyse (afhængig af version)
Garanti	Under landets betingelser; materiale- eller fabrikationsfejl

Ofte stillede spørgsmål - HD 8184 M Cage Kärcher

Hvad er det maksimale tryk, Kärcher HD 8184 M Cage kan opnå?

Modellen HD 8184 M Cage tilbyder et arbejdstryk på 18 MPa (180 bar) og et maksimalt overtryk på 27 MPa (270 bar).

Hvilken type olie skal bruges til pumpen?

Brug SAE 90 olie til gearkassen. Den nødvendige mængde er 0,35 L.

Kan jeg bruge varmt vand med denne højtryksrenser?

Ja, den maksimale forsyningstemperatur er 60 °C. Overskrid ikke denne grænse for at undgå at beskadige enheden.

Hvordan udlufter jeg pumpen før første brug?

Skru dysen af lansen, lad vandet løbe, indtil der ikke er flere bobler (ca. 10 sekunder), og skru dysen på igen. Gentag om nødvendigt.

Hvad gør jeg, hvis trykket er utilstrækkeligt?

Kontroller først dysestørrelsen (skal være i overensstemmelse med specifikationerne), udluft apparatet, rens vandindløbsfilteret og kontroller forsyningsflowet. Hvis problemet fortsætter, kontakt kundeservice.

Hvordan bruger jeg rengøringsmiddel med denne enhed?

Brug en skumlanse med beholder (valgfri). Juster flowet med spjældene (1=lav, 2=mellem, 3=høj). Påfør rengøringsmiddel på tør overflade, lad det virke, og skyl derefter.

Hvad er frostbeskyttelsesproceduren?

Opbevar apparatet frostfrit. Hvis det ikke er muligt, tøm vandet helt ud og cirkuler en glykolbaseret frostvæske gennem pumpen i maks. 1 minut.

Hvordan rengør jeg vandindløbsfilteret?

Skru møtrikken af, fjern fittingen med filteret, rengør det med rent vand og sæt det på igen. Udfør denne operation hver uge.

Hvilket tilbehør er kompatibelt med EASY!Lock-systemet?

Alt tilbehør med EASY!Lock hurtigkobling fra Kärcher: lanser, pistoler, slanger, børster osv. Systemet gør det muligt at montere på et øjeblik.

Apparatet starter ikke, hvad skal jeg kontrollere?

Kontroller strømkablet, netspændingen og sikringen. Hvis apparatet er overophedet, lad det køle af i 15 minutter og prøv igen. Hvis problemet fortsætter, kontakt kundeservice.

BRUGSANVISNING HD 8184 M Cage Kärcher

Generelle henvisninger 49

Bestemmelsesmæssig anvendelse.... 49

Sikkerhedshenvisninger.... 50

Betjeningselementer 50

Farvemærkning.... 50

Udpakning 50

Montering af tilbehør 50

Ibrugtagning 51

Betjening 51

Afbrydelse af driften 52

Afslutning af driften 52

Opbevaring af maskinen 52

Generelle henvisninger

Læs den originale driftsvejledning og de vedlagte sikkerhedshenvisninger inden maskinen tages i brug første gang. Bet-

jen maskinen i overensstemmelse hermed.

Opbevar begge hæfter til senere brug eller til kommen-de brugere.

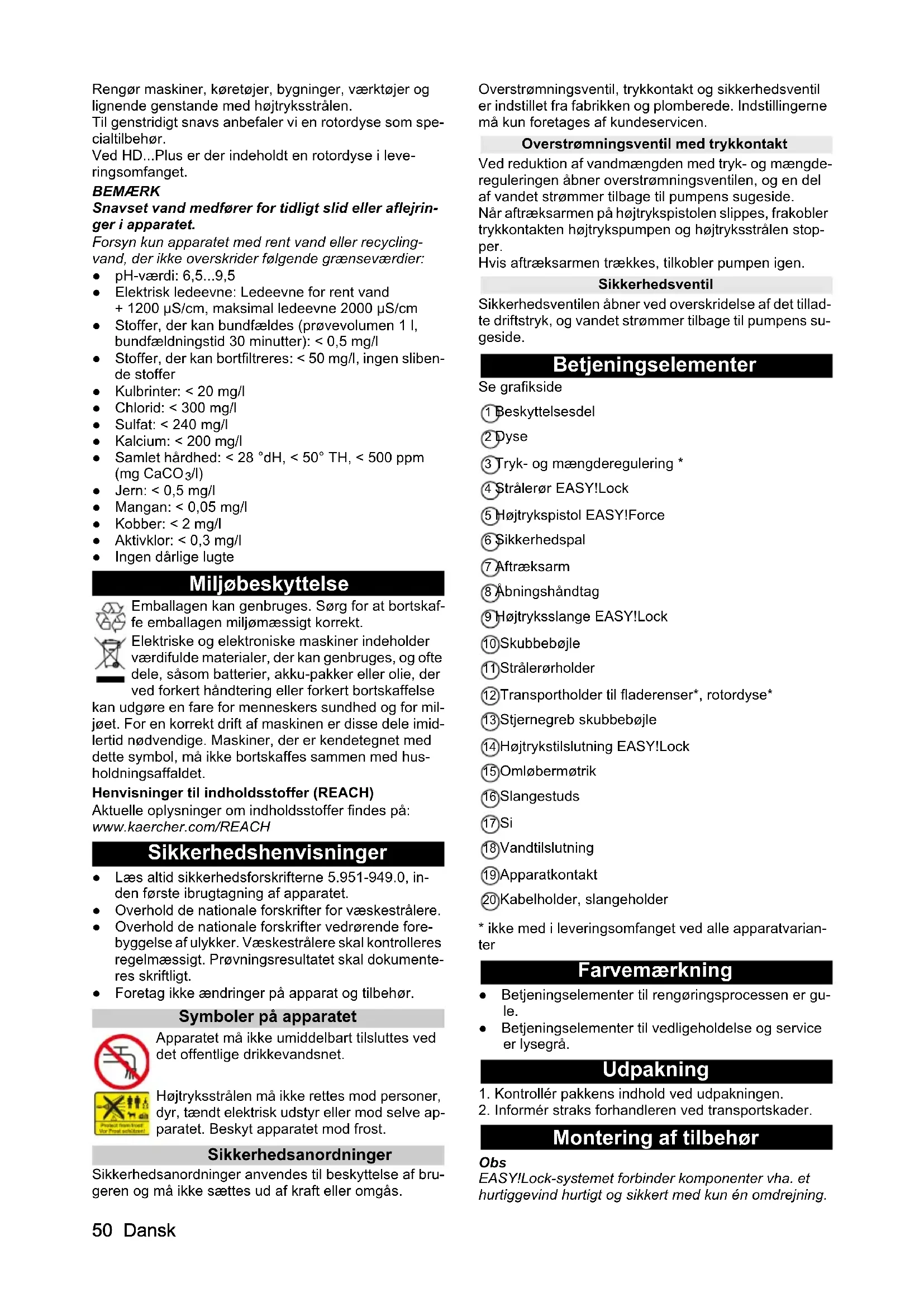

Bestemmelsesmæssig anvendelse

Denne højtryksrenser må kun anvendes til følgende arbejde:

Rengør maskiner, køretøjer, bygninger, værktøjer og lignende genstande med højtryksstrålen.

Til genstridigt snavs anbefaler vi en rotordyse som specialtilbehør.

Ved HD...Plus er der indeholdt en rotordyse i leveringsomfanget.

BEMAERK

Snavset vand medfører for tidligt slid eller aflejringer i apparatet.

Forsyn kun apparatet med rent vand eller recycling-vand, der ikke overskrider følgende grænseværdier:

• pH-værdi: 6,5...9,5
• Elektrisk ledeevne: Ledeevne for rent vand + 1200 μS/cm, maksimal ledeevne 2000 μS/cm
• Stoffer, der kan bundfældes (prøvevolumen 1 l, bundfældningstid 30 minutter): < 0,5 mg/l
• Stoffer, der kan bortfiltreres: < 50 mg/l, ingen sliben-de stoffer
  • Kulbrinter: < 20 mg/l
  • Chlorid: < 300 mg/l
  • Sulfat: < 240 mg/l
  • Calcium: < 200 mg/l
• Samlet hårdhed: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)
• Jern: < 0,5 mg/l
  • Mangan: < 0,05 mg/l
• Kobber: < 2 mg/l
  • Aktivklor: < 0,3 mg/l
• Ingen dårlige lugte

Miljøbeskyttelse

Emballagen kan genbruges. Sørg for at bortskaffe emballagen miljømæssigt korrekt.

Elektriske og elektroniske maskiner indeholder værdifulde materialer, der kan genbruges, og ofte dele, såsom batterier, akku-pakker eller olie, der ved forkert håndtering eller forkert bortskaffelse kan udgøre en fare for menneskers sundhed og for miljøet. For en korrekt drift af maskinen er disse dele imidlertid nødvendige. Maskiner, der er kendetegnet med dette symbol, må ikke bortskaffes sammen med husholdningsaffaldet.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger om indholdsstoffer findes på: www.kaercher.com/REACH

Sikkerhedshenvisninger

• Læs altid sikkerhedsforskrifterne 5.951-949.0, inden første ibrugtagning af apparatet.
  • Overhold de nationale forskrifter for væskestrålere.
• Overhold de nationale forskrifter vedrørende forebyggelse af ulykker. Væskestrålere skal kontrolleres regelmæssigt. Prøvningsresultatet skal dokumenteres skriftligt.
• Foretag ikke ændringer på apparat og tilbehør.

Symboler på apparatet

Apparatet må ikke umiddelbart tilsluttes ved det offentlige drikkevandsnet.

Højtryksstrålen må ikke rettes mod personer, dyr, tændt elektrisk udstyr eller mod selve apparatet. Beskyt apparatet mod frost.

Sikkerhedsanordninger

Sikkerhedsanordninger anvendes til beskyttelse af brugeren og må ikke sættes ud af kraft eller omgås. Overstrømningsventil, trykkontakt og sikkerhedsventil er indstillet fra fabrikken og plomberede. Indstillingerne må kun foretages af kundeservicen.

Overstrømningsventil med trykkontakt

Ved reduktion af vandmængden med tryk- og mængde-reguleringen åbner overstrømningsventilen, og en del af vandet strømmer tilbage til pumpens sugeside.

Når aftræksarmen på højtrykspistolen slippes, frakobler trykkontakten højtrykspumpen og højtryksstrålen stopper.

Hvis aftræksarmen trækkes, tilkobler pumpen igen.

Sikkerhedsventil

Sikkerhedsventilen åbner ved overskridelse af det tilladte driftstryk, og vandet strømmer tilbage til pumpens sugeside.

Betjeningselementer

Se grafikside

① Beskyttelsesdel
② Dyse
③ Tryk- og mængderegulering *
4 Strålerør EASY!Lock
⑤ Højtrykspistol EASY!Force

⑥ Sikkerhedspal

⑦ Aftræksarm

⑧ Åbningshåndtag

⑨ Højtryksslange EASY!Lock

⑩Skubbebøjle

⑪ Strålerørholder

⑫Transportholder til fladerenser*, rotordyse*

⑬Stjernegreb skubbebøjle

⑭Højtrykstilslutning EASY!Lock

15 Omløbermøtrik

16 Slangestuds

⑰Si

⑱ Vandtilslutning

⑲Apparatkontakt

20 Kabelholder, slangeholder

* ikke med i leveringsomfanget ved alle apparatvarianter

Farvemærkning

• Betjeningselementer til rengøringsprocessen er gule.
• Betjeningselementer til vedligeholdelse og service er lysegrå.

Udpakning

1. Kontrollér pakkens indhold ved udpakningen.
2. Informér straks forhandleren ved transportskader.

Montering af tilbehør

Obs

EASY!Lock-systemet forbinder komponenter vha. et hurtiggevind hurtigt og sikkert med kun én omdrejning.

1. Sæt højtryksdysen på strålerøret.
2. Montér omløbermøtrikken og spænd manuelt (EASY!Lock).
3. Forbind strålerøret med højtrykspistolen, og spænd manuelt (EASY!Lock).
   Illustration A
4. Montér skubbebøjle.
   Illustration B

Montering af højtryksslange

1. Forbind højtryksslangen med højtrykspistolen og apparatets højtrykstilslutning, og spænd manuelt (EASY!Lock).

Ibrugtagning

Elektrisk tilslutning

⚠️FARE

Fare for kvæstelse på grund af elektrisk stød

Forbind apparatet med det elektriske net vha. et stik. En ikke-separerbar forbindelse med strømnettet er forbudt. Stikket anvendes til netseparation.

Tilslutningsværdier, se typeskiltet eller Tekniske data.

1. Rul netkablet af og læg det på gulvet.

2. Sæt netstikket i stikkontakten.

Vandtilslutning

Tilslutning til en vandledning

ADVARSEL

Sundhedsfare på grund af, at der løber snavset vand tilbage i drikkevandsnettet.

Overhold forskrifterne fra vandforsyningsvirksomheden. Iht. de gyldige forskrifter må apparatet aldrig anvendes på drikkevandsnettet uden systemadskiller. Anvend en systemadskiller fra KÄRCHER eller alternativt en systemadskiller iht. EN 12729 type BA. Vand, der er strømmet gennem en systemadskiller, klassificeres som ikke drikkelig. Tilslut altid systemadskilleren ved vandforsyningen, aldrig direkte ved apparatets vandtilslutning.

1. Kontrollér vandforsyningen for tilløbstryk, tilløbstemperatur og tilløbsmængde. Krav, se afsnittet "Tekniske data".

2. Forbind apparatets systemadskiller og vandtilslutning med en slange (min. længde 7,5 m, min. diameter 1"). Tilløbsslangen er ikke en del af leveringsomfanget.

3. Åbn vandtilløbet.

Opsugning af vand fra beholderen

1. Skru sugeslange (bestillingsnummer 4.440-207.0) og filter (bestillingsnummer 4.730-012.0) fast på vandtilslutningen.

2. Udluft apparatet.

Udluftning af apparatet

1. Skru dysen af strålerøret.
2. Lad apparatet køre, indtil der kommer vand ud uden bobler.
3. Lad apparatet køre i 10 sekunder ved udluftningsproblemer, og sluk derefter. Gentag processen flere gange.
4. Sluk apparatet.
5. Skru dysen på igen.

Betjening

⚠️FARE

Fare for kvæstelse på grund af højtryksvandstråle

Fikser aldrig aftræksarm og sikringsarm i aktiveret position.

Anvend ikke højtrykspistolen, hvis sikringsarmen er be- skadiget.

Skub ved alt arbejde på apparatet højtrykspistolens sikkerhedspal fremad.

Åbning/lukning af højtrykspistolen

1. Åbning af højtrykspistolen: Aktivér sikringsarmen og aftræksarmen.
2. Lukning af højtrykspistolen: Slip sikringsarmen og aftræksarmen.

Drift med højtryk

Apparatet kan anvendes stäende eller liggende.

Obs

Apparatet er udstyret med en trykkontakt. Motoren starter kun, när højtrykspistolen er åbnet.

1. Sæt apparatkontakten på "I".
2. Højtrykspistolen afsikres, til dette formål skubbes højtrykspistolens sikkerhedspal bagud.
3. Åbn højtrykspistolen.
4. Ved apparat med tryk- og mængderegulering: Indstil arbejdstrykket ved at dreje tryk- og mængdereguleringen.

Drift med rengøringsmiddel

Obs

Til drift med rengøringsmiddel skal der anvendes en bægerskumlanse (ekstraudstyr).

ADVARSEL

Sundhedsfare på grund af forkert håndtering af ren-gøringsmidler

Overhold sikkerhedsanvisningerne på rengøringsmidlet.

BEMÆRK

Uegnede rengøringsmidler kan beskadige maskinen og den genstand, der skal rengøres.

Anvend kun rengøringsmidler, der er godkendt af KÄR- CHER.

Overhold de doseringsanbefalinger og henvisninger, der medfølger rengøringsmidlet.

KÄRCHER-rengøringsmidler garanterer fejlfrit arbejde. Indhent rådgivning eller rekvirer vores katalog eller vores informationsblade til rengøringsmidlerne.

Illustration C

① Skumdyse
② Beholder
3 Blændesæt
Rengøringsmiddeltilsætning: 3=høj, 2=mellem, 1=lav

④ Sugeslange

⑤ Højtrykspistol EASY!Force

1. Skru beholderen af.
2. Isæt den ønskede blænde i sugeslangen.
3. Fyld rengøringsmiddel i beholderen.
4. Skru beholderen på skumdysen.

5. Tag strålerøret af højtrykspistolen.

6. Anbring skumdysen på højtrykspistolen, og spænd manuelt.

7. Tag højtryksrenseren i drift.

Anbefalet rengøringsmetode

1. Spray en lille smule rengøringsmiddel på den tørre overflade og lad det virke (ikke tørre).
2. Skyl den løsnede snavs af med højtryksstrålen.

Skylning af skumlansen

Skumlansen skal skylles efter anvendelsen for at undgå rengøringsmiddelaflejringer.

1. Skru beholderen af.
2. Hæld rengøringsmiddelrester tilbage i leveringsemballagen.
3. Fyld beholderen med rent vand.
4. Skru beholderen på skumdysen.
5. Anvend skumdysen ca. 1 minut for at skylle rengøringsmiddelrester ud.
6. Tøm beholderen.

Afbrydelse af driften

1. Luk højtrykspistolen, apparatet slukker.
2. Højtrykspistolen sikres, til dette formål skubbes sikkerhedspalen fremad.

Obs

Ved frakobling af apparatet reduceres vandtrykket med ca. 70%. Derved falder højtrykspistolens aktiveringskraft, og apparatets levetid forøges.

Fortsættelse af driften

1. Højtrykspistolen afsikres, til dette formål skubbes sikkerhedspalen bagud.
2. Åbn højtrykspistolen, apparatet tænder igen.

Afslutning af driften

1. Luk vandtilløbet.
2. Åbn højtrykspistolen.
3. Drej apparatkontakten hen på "I" og lad apparatet køre i 5 til 10 sekunder.
4. Luk højtrykspistolen.
5. Drej apparatkontakten hen på "0/OFF".
6. Træk kun netstikket ud af stikontakten med tørre hænder.
7. Fjern vandtilløbet.
8. Åbn højtrykspistolen, indtil apparatet er trykløst.
9. Højtrykspistolen sikres, til dette formål skubbes sikkerhedspalen fremad.

Opbevaring af maskinen

1. Placer strålerør med højtrykspistol på strålerørsholderen.
2. Rul netkablet rundt om kabel-/slangeholderen.
3. Rul højtryksslangen op, og hæng den over kabel-/slangeholderen.

Frostbeskyttelse

BEMAERK

Frost ødelægger et apparat, der ikke er tømt helt for vand.

Opbevar apparatet på et frostfrit sted.

Hvis en frostfri opbevaring ikke er mulig:

1. Aftap vandet.
2. Pump almindeligt frostbeskyttelsesmiddel gennem apparatet.
3. Lad apparatet køre i maksimalt 1 minut, indtil pumpen og ledningerne er tomme.

Obs

Anvend almindeligt frostbeskyttelsesmiddel til motorkøretøjer på glykolbasis. Overhold håndteringsforskrifterne fra producenten af frostbeskyttelsesmidlet.

Transport

⚠FORSIGTIG

Vær opmærksom på apparatets vægt ved transporten.

BEMÆRK

Risiko for beskadigelse

Beskyt højtrykspistolens aftræksarm mod beskadigelser.

1. Ved transport over længere strækninger trækkes apparatet i skubbebøjlen.
2. Op af trapper trækkes apparatet trin for trin.
3. Ved transport i køretøjer sikres apparatet mod at glide eller vælte iht. til de gældende retningslinjer.

Transportholder til fladerenser eller rotordyse

1. Sæt fladerenserens eller rotordysens tilslutningsstuds på transportholderen på rørrammen.
2. Skru omløbermøtrikken ca. 1 omdrejning på.

Opbevaring

⚠FORSIGTIG

Fare for kvæstelse, fare for beskadigelse.

Vær opmærksom på apparatets vægt ved opbevaring.

1. Opbevar kun apparatet indenfor.

Fare for kvæstelser på grund af utilsigtet startende apparat og elektrisk stød.

Sluk apparatet inden alt arbejde og træk netstikket ud.

Sikkerhedsinspektion/vedligeholdelseskontrakt

Du kan aftale en regelmæssig sikkerhedsinspektion med din forhandler eller indgå en vedligeholdelseskontrakt. Få vores rådgivning.

Inden hver drift

1. Kontrollér tilslutningskabler for skader, lad straks et beskadiget kabel udskifte af den autoriserede kundeservice eller en autoriseret elektriker.
2. Kontrollér højtryksslangen for beskadigelse, udskift straks en beskadiget højtryksslange.
3. Kontrollér apparatet for tæthed. 3 dråber vand pr. minut er tilladt. Ved større utæthed kontaktes kundeservicen.

Ugentligt

1. Rens sien i vandtilslutningen.

Rensning af sien i vandtilslutningen

1. Skru omløbermøtrikken af.
2. Træk slangestudsen med si ud.
3. Rengør sien udvendigt og skyl den. Bemærk: Juster slangestudsens sekskant ved tilslutning i apparatet.
4. Isæt slangestudsen med si.
5. Spænd omløbermøtrikken.

For hver 500 driftstimer, mindst hvert år

1. Lad kundeservicen gennemføre vedligeholdelsen af apparatet.
2. Skift olie.

Udskiftning af olie

Obs

Oliemængde og -type, se afsnittet "Tekniske data"

1. Drej 4 skruer ud.

2. Tag maskinkappen af. Illustration D

3. Sving olieaftapningsslangen nedad og hold den over en olieopsamlingsbeholder.

4. Træk proppen ud af olieaftapningsslangen.

5. Tag dækslet af.

6. Tag skumstoffet ud af oliebeholderen.

7. Vent, indtil olien er løbet helt ud. Illustration E

8. Stik proppen i olieaftapningsslangen.

9. Sving olieaftapningsslangen op og lad den gå i indgreb.

10. Påfyld den afmälte oliemængde.

11. Isæt skumstoffet i oliebeholderen.

12. Anbring dækslet og tryk det fast. Illustration F

Hjælp ved fejl

⚠️FARE

Fare for kvæstelser på grund af utilsigtet startende apparat og elektrisk stød.

Sluk apparatet inden alt arbejde og træk netstikket ud. Lad kun elektriske komponenter kontrollere og reparere af den autoriserede kundeservice.

Kontakt en autoriseret kundeservice ved fejl, der ikke nævnes i dette kapitel, i tvivlstilfælde eller efter udtrykkelig henvisning.

Apparatet kan ikke startes

- Kontrollér tilslutningskablet for skader.

- Kontrollér netspændingen.

- Er apparatet overophedet: a Sæt apparatkontakten på "0". b Lad apparatet afkøle i mindst 15 minutter. c Sæt apparatkontakten på "1".

- Ved elektrisk defekt kontaktes kundeservicen.

Apparat kommer ikke op på tryk

• Kontrollér dysernes størrelse, nødvendig størrelse, se kapitlet "Tekniske data".
• Udluft apparatet, se kapitlet "Udluftning af apparatet".
• Rens sien i vandtilslutningen.
• Kontrollér vandtilløbsmængden, nødvendig mængde, se kapitlet "Tekniske data".
• Rengør dysen.
• Ved behov kontaktes kundeservicen.

Pumpe utæt

Op til 3 dråber vandudstrømning pr. minut er tilladt.

- Ved kraftig utæthed skal apparatet kontrolleres af kundeservicen.

Pumpen banker

• Kontrollér vandtilledningen for tæthed.
• Udluft apparatet, se kapitlet "Udluftning af apparatet".
• Ved behov kontaktes kundeservicen.

Rengøringsmiddeltilsætning for lav

• Påfyld skumdysens bæger
• Sæt den større blænde på sugeslangen.
• Kontrollér sugeslangen og skumdysen for aflejringer fra rengøringsmiddel. Fjern aflejringer med lunkent vand.

Anvend kun originaltilbehør og -reservedele. De er en garanti for en sikker og fejlfri drift af maskinen. Informationer om tilbehør og reservedele findes på www.kaercher.com.

Garanti

I de enkelte lande gælder de af vore forhandlere fastlagte garantibetingelser. Eventuelle fejl på maskinen afhjælpes gratis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl. Hvis du ønsker at gøre garantien gældende, bedes du henvende dig til sin forhandler eller nærmeste kundeservice medbringende kvittering for købet.

(Se adressen på bagsiden)

Tekniske data

		HD 6/15 M Cage	HD 6/15 M Cage	HD 6/16-4 M Cage	HD 7/12-4 M Cage
Landevariant
Land EU CH EU GB
Elektrisk tilslutning
Netspænding	V	230	230	230	230-240
Fase	~	1	1	1	1
Frekvens	Hz	50	50	50	50
Tilslutningseffekt	kW	3,1 2,3 3,3 3,1
Kapslingsklasse		IPX5	IPX5	IPX5	IPX5
Netsikring (træg)	A	16	10	16	13
Forlængerkabel 30 m	mm^2	2,5 2,5	2,5 2,5
Vandtilslutning
Tilløbstryk (maks.)	MPa	1	1	1	1
Tilløbstemperatur (maks.)	°C	60	60	60	60
Tilløbsmængde (min.)	l/min	13	13	13	13
Indsugningshøjde (maks.)	m	0,5 0,5 0,5 0,5
Effektdata maskine

				HD 6/15 M Cage	HD 6/15 M Cage	HD 6/16-4 M Cage	HD 7/12-4 M Cage
Standarddysens dysestørrelse 033 038 034 045
D	r	i	f	t	s	t	r
Driftsovertryk (maks.) MPa 22,5 18 24 18
Transportmængde, vand l/min 9,3 9,6 9,9 11,7
Højtrykspistolens tilbageslagskraft	N			28,6 28,6 30,0 29,5
Mål og vægt
Typisk driftsvægt	kg			33 33 42 43
Længde	mm			460 460 460 460
Bredde	mm			420 420 420 420
Højde	mm			970 970 970 970
Oliemængde	l			0,25 0,25 0,35 0,35
Olietype	Type			15W40	0W40	0W40	0W40
Beregnede værdier iht. EN 60335-2-79
Hånd-arm-vibrationsværdi	m/s^2			2,4 2,4 2,8	2,8
Usikkerhed K	m/s^2			0,7 0,7 0,9	0,9
Lydtryksniveau	dB(A)			74	74	74	72
Usikkerhed K_pA	dB(A)			3	3	3	3
Lydeffektniveau L_WA + usikkerhed K_WA	d			B	(	A	9
				HD 7/14-4 M Cage	HD 7/16-4 M Cage	HD 7/17 M Cage	HD 8/18-4 M Cage
Landevariant
Land				EU EU EU EU
Elektrisk tilslutning
Netspænding	V			230 400 400 400
Fase	~			1	3	3	3
Frekvens	Hz			50 50 50 50
Tilslutningseffekt	kW			3,4 4,2	4,2 4,6
Kapslingsklasse				IPX5	IPX5	IPX5	IPX5
N e t s	i			k	r	i	n
Forlængerkabel 30 m mm	^2			2,5 2,5 2,5	2,5
Vandtilslutning
Tilløbstryk (maks.)	MPa 1			1	1	1
Tilløbstemperatur (maks.)	°C			60	60	60	60
Tilløbsmængde (min.)	l/min 15 15 15 16
Indsugningshøjde (maks.)	m			0,5 0,5 0,5 0,5
Effektdata maskine
Standarddysens dysestørrelse 043 042 040 042
D r i f	t			s	t	r	y
Driftsovertryk (maks.) MPa 21 24 25,5 27
Transportmængde, vand	l/min			11,5	11,6	11,6	12,5
Højtrykspistolens tilbageslagskraft	N			32,3 34,5 35,5 41,8
Mål og vægt
Typisk driftsvægt	kg			42 43 36 45
Længde	mm			460 460 460 460
Bredde	mm			420 420 420 420
Højde	mm			970 970 970 970
Oliemængda	l			0,35 0,35 0,20 0,35

		HD 7/14-4 M Cage	HD 7/16-4 M Cage	HD 7/17 M Cage	HD 8/18-4 M Cage
Olietype Type 0W40 SAE 90 SAE 90 SAE 90
Beregnede værdier iht. EN 60335-2-79
Hånd-arm-vibrationsværdi m/s	^2	2,7 2,4 3,0 2,3
Usikkerhed K m/s	^2	0,8 0,7 0,8 0,7
Lydtryksniveau dB(A) 68 70 79 75
Usikkerhed K_pA	d	B	(	A	)
Lydeffektniveau L_WA + usikkerhed K_WA	dB(A)	84	86	95	92

Der tages forbehold for tekniske ændringer.

Hermed erklærer vi, at nedenstående maskine på grund af sin udformning og konstruktion i den udførelse, i hvilken den sælges af os, overholder EU-direktivernes relevante, grundlæggende sikkerheds- og sundhedsmæssige krav. Hvis maskinen ændres uden aftale med os, mister denne attest sin gyldighed.

Produkt: Højtryksrenser

Type: 1.150-xxx

Type: 1.151-xxx

Type: 1.524-xxx

Anvendt(e) forordning(er)

(EU) 2009/1781

Anvendte harmoniserede standarder

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 62233: 2008

EN 61000-3-2: 2014

HD 6/15, HD 6/16, HD 7/16, HD 7/17, HD 8/18

EN 61000-3-3: 2013

HD 7/14

EN 61000-3-11: 2000

Anvendt overensstemmelsesvurderingsproces

2000/14/EF: Tillæg V

Lydeffektniveau dB(A)

HD 6/15 M

Målt: 87

Garanteret: 90

HD 6/16-4 M

Målt: 87

Garanteret: 89

HD 7/12 M Cage

Målt: 85

Garanteret: 88

HD 7/17 M

Målt: 92

Garanteret: 95

HD 7/14-4 M

Målt: 81

Garanteret: 84

HD 7/16-4 M

Målt: 83

Garanteret: 86

HD 8/18-4 M

Målt: 88

Garanteret: 91

Underskriverne handler på bestyrelsens vegne og med dennes fuldmagt.

Dokumentationsbefuldmægtiget:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

For vanskelige flekker anbefaler vi et rotormunnstykke som spesialtilbehør.

For HD...Plus er et rotormunnstykke del av leveringsinnholdet.

OBS

Skittent vann fører til tidligere slitasje eller avleiringer i apparatet.

Forsyn apparatet kun med rent vann eller resirkulert vann, ikke overskrid følgende grenseverdier:

• pH-verdi: 6,5...9,5
- elektrisk ledeevne: Ledeevne for ferskvann + 1200 μS/cm, maks. ledeevne 2000 μS/cm
- sedimenterbare stoffer (prøvevolum 1 l, bunnfellingstid 30 minutter): < 0,5 mg/l
- stoffer som kan filtreres ut: < 50 mg/l, ingen slipe-midler

• Hydrokarboner: < 20 mg/l

• Klorid: < 300 mg/l

• Sulfat: < 240 mg/l

• Kalsium: < 200 mg/l

- Total hardhet: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)

- Jern: <0,5 mg/l

• Mangan: < 0,05 mg/l

- Kobber: < 2 mg/l

• Aktivt klor: < 0,3 mg/l

- fritt for fæle lukter

Miljøvern

Materialet i emballasjen kan resirkuleres. Kvitt deg med emballasjen på miljøvennlig måte.

Symboler på apparatet

Apparatet må ikke umiddelbart kobles til det offentlige drikkevannsnettet.

Apparatet kan ikke startes

Anvendt(e) forordning(er)

(EU) 2009/1781

Anvendte harmoniserte standarder

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 62233: 2008

EN 61000-3-2: 2014

HD 6/15, HD 6/16, HD 7/16, HD 7/17, HD 8/18

EN 61000-3-3: 2013

HD 7/14

EN 61000-3-11: 2000

Anvendte samsvarsvurderingsprosesser
