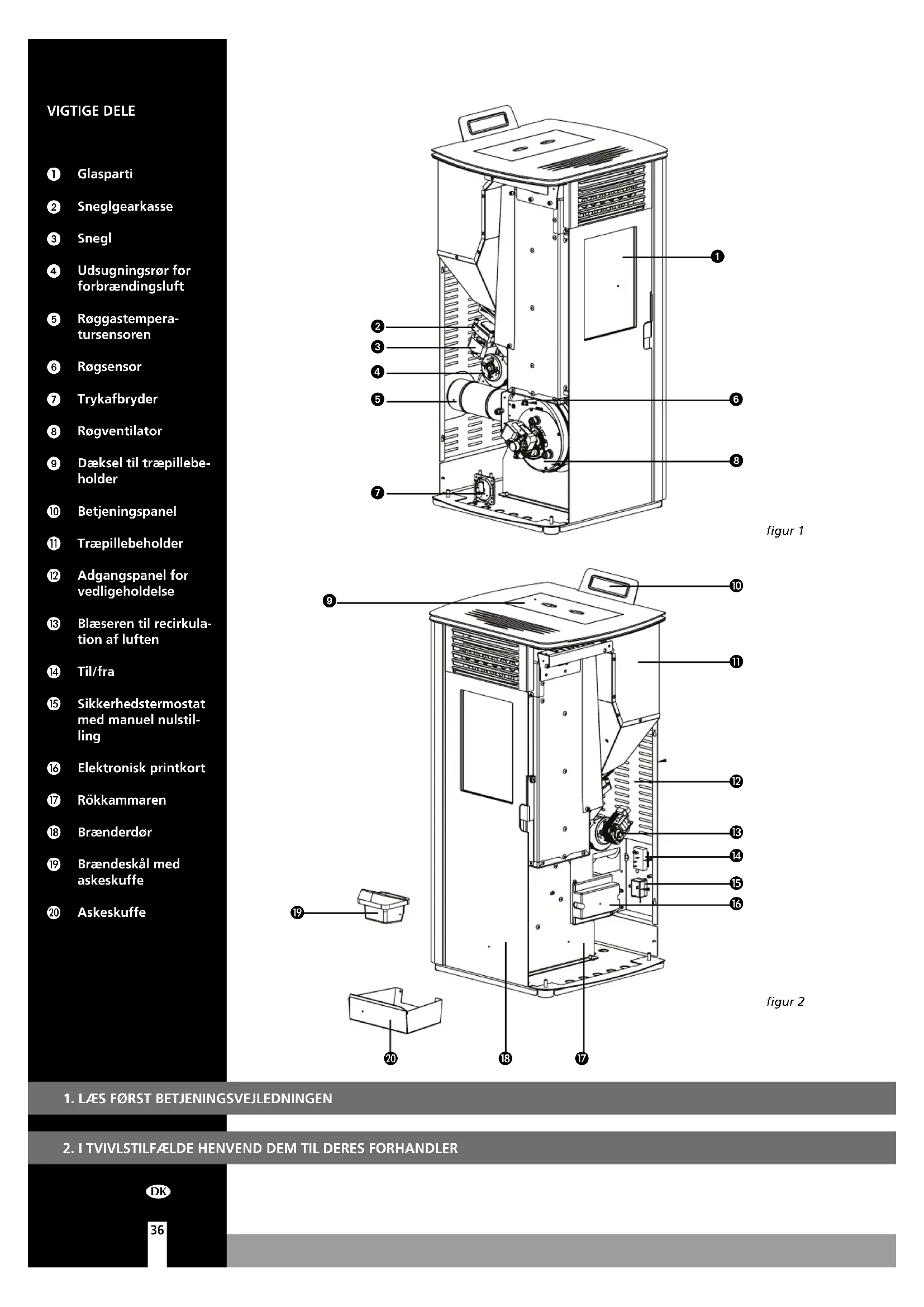

BRUGSANVISNING Fiorina 902 SLINE QLIMA

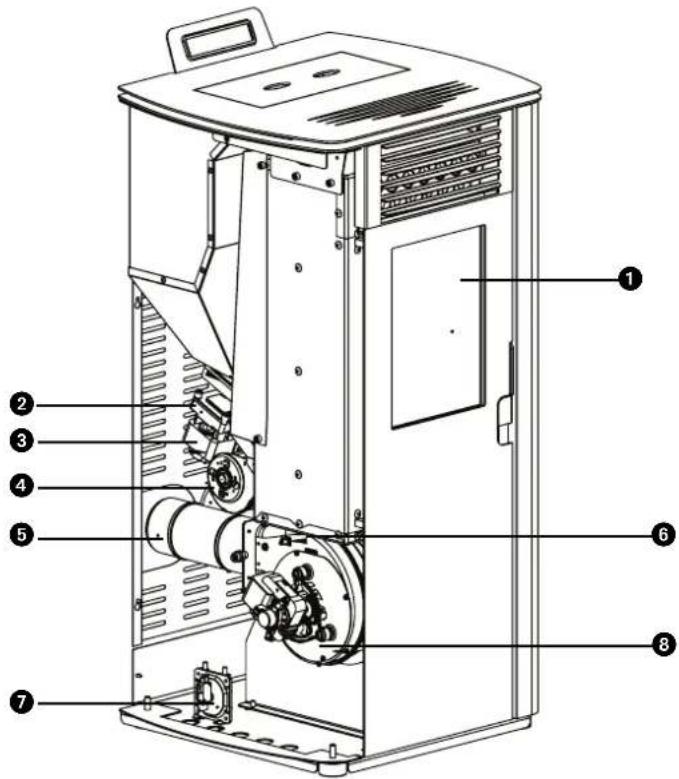

Glasparti
2 Sneglgearkasse
Snegl
4 Udsugningsror for forbrandingsluft
Røggastemperatursensoren
6 Røgsensor
Trykafbryder
8 Rogventilator
Daksel til traepillebe-holder
10 Betjeningspanel
10 Traipillebeholder
12 Adgangspanel for vedligeholdelse
13 Blaeseren til recirkulation af luften
14 Til/fra
Sikkerhedstermostat med manuel nulstilling
16 Elektronisk printkort
17 Rokkammaren
18 Brænderdor
19 Brændeskål med askeskuffe
20 Askeskuffe

figur 1

figur 2

1. LAES FØRST BETJENINGSVEJLEDNINGEN
2. I TVIVLSTILF AELDE HENVEND DEM TIL DERES FORHANDLER

DK

Kaere kunde,

Tillykke med kobjet af Qlima-ovnen. Du har kobjt et kvalitetsprodukt, som kan holde i mange ar, hvis det bruges korrekt.

Læs这部分brugsanvisning,forQlima-ovnen tagesi brug,og gem den til senerebrug for at sikre maksimal levetid for ovnen og sikker brug af den.

På vegne af producenten yder vi 2 árs garantí på alle materiale- og Produktionsfejl.

God fornojelse med Qlima-ovnen!

Med venlig hilsen

PVG Holding b.v.

Kundeserviceafdelingen

1. SIKKERHEDSINSTRUKTIONER
2. HVORDAN EN NODSITUATION ELLER EN SKORSTENSBRAND HändTERES
3. FØRSTE IBRUGTAGNING

4.1 Display-information
4.2 Normal start
4.3 Start under andre forhold
4.4 Indstilling af temperatur
4.5 Andering af ovnens varmeafgivelse
4.6 Save mode
4.7 Normal slukning

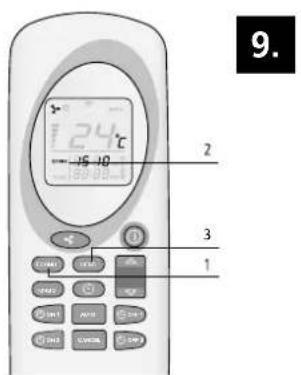

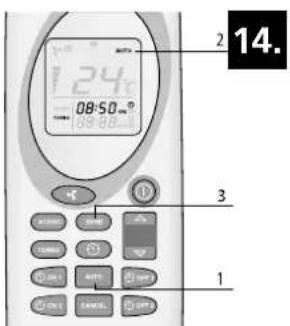

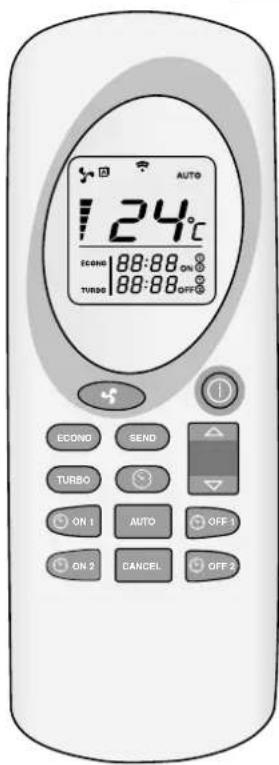

4.8 Fjernbetjeningen
4.9 Skift af fjernbetjeningens batterier
4.10 Wifi-Forbindelse

1. PAFYLDNING AF TRAPILLER I TRAPILLEBEHOLDEREN

5.1 Brændsel
5.2 Pafyldning af traepiller i traepillebeholderen

1. VEDLIGEHOLDELS

6.1 Vedlidgeholdelse, som skal udfores af (slut)brugeren
6.2 Rengoring af oynens uvdendige flader
6.3 Rengoring af glasset
6.4 Rengoring af brændeskålen med askeskuffen
6.5 Rengoring af varmeveksleren
6.6 Rengoring af herden
6.7 Kontrol af brænderdørens forsegling
6.8 Rengoring af træpillebeholderen og sneglen
6.9 Rengoring af pilletilforselsrøret
6.10 Vedligeholdelse, som skal udfores af autoriseret tekniker

1. TEKNISK SERVICE - ORIGINALE RESERVEDELE

2. FEJLFINDING

8.1 Nulstilling af en fejl
8.2 Fejlliste

1. PRODUKTARK

2. GARANTIBETINGELSER

Alle figurer, der henvises til i dette vegledning, vindes bag i jegledningen.

1. SIKKERHEDSINISTRUKTIONER

Hvis kravene i donne brugsanvisning ikke følges, der kan opstå farlige situationer og kan det medføre, at garantien bortfalder.

Ovnen skal installeres på en södan måde, at den overholder lokale og nationale bestemmelser, vedtægter og standarder. Dette produit er beregnet til opvarmning af rum i private hjem og er kun egnet til brug på tørre steder som f.eks. under almindelige forhold i private hjem, indendørs i stuer eller køkkener aller i garager. Installer erkke ovnen soveværelser og badeværelser.

Det er vigtigt at installere ovenen korrekt af hensyn til produits ydelse og personsikkerheden. Derfor gælder følgende:

• Dette komfur skal installereres af en professionel (fortrinsvis en Qlima-authoriseret) varmetekniker eller installerator, ellers vil garantien blive ugyldiggjort. Hvis instruk tionerne i dette vegjledning afviger fra lokal og/eller national lovgivning, skal den strengeste bestemmelse anwendes. Fabrikanten og distributoren kan på ingen på de holdes ansvarlig, hvis installationen

ikke overholder lokale love og bestemmelse og/eller i tilfælde af forkert luftning og/eller ventilation og/eller ukorrekt brug.

• Ovnen mA kun installereres i et rum, hvor placeringen, bygningskonstruktionen og rummets anvendelse muliggør sikker brug af ovnen.

Kontakt alto forhandleren eller installatoren, hvis du støder på problemer med ovenen, eller hvis du har problemer med at læse eller forstå这部分 brugsanvisning.

• Afbrænding af træpiller kræver ilt og dermed luft.

Sorg for, at roret til forbrændingsluft altid har adgang til frisk luft udefra.

• Luftindtag og -udtag mA aldrig dækkes til. Kontroller regelmæssigt at luftindtaget/DD:ke blokeres af skidt.
• Brug korrekt udstyr til transport af ovenen. Brug af uegnet udstyr kan medføre persanskade og/eller beskadigelse af ovenen.
  Undgå at anbringe brændbare genstande og/eller materialer inden for en afstand på 200 mm fra ovnens sider og 200 mm fra ovens bagside og inden for en afstand på 800 mm fra ovnens forside.
• Ovnen er designet som en fritstående model og pågressive indbygges. Sørg for, at der er 200 mm frirum mellem vægge og ov-nens sider/bagside.
• Ovnens flader kan blive meget varme, nar ovnen bruges. Børn på ALDRIGVMLRE aleene sammen med ovnen. Børn bør holds

under opsyn for at sikre, at de/DDke leger med ovennen.

• Dette apparat er/DDke beregnet til at bruges af personer (herunder børn) med nedsatte fysiske, sensoriske ellert mentale evner, eller som mangler erfaring og viden, med mindre de har fæt supervision eller instruktion om brugen af apparatet af en person med ansvaret for deres sikkerhed. Børn under 3 ar skal holdes væk, medmindre de er under konstant opsyn.
  Børn i alderen fra 3 År og minindre end 8 År på kun tænde/slukke apparatet, forudsat at det er blevet placeret eller installereret i sin tilsigte de normale position, og at de er under opsyn eller er blevet instrueret i brugen af apparatet på en sikker@made, og forstår de farer, der er involveret.
  Børn i alderen fra 3 ør og mindre end 8 ør ma ikke tilslutte, regulere og rengøre apparatet eller udføre vedligeholdelse."
• Ovnens flader kan blive meget varme, nar ovnen bruges. Brug egnet varmeisolerende udstyr som f.eks. varmebeskyttelseshandsker ved betjening af ovnen. Bær altid de nødvendige personlige værnimidler ved installation og vedligeholdelse af ovnen, sasom sikkerhedsbriller, handsker m.m.
• Bær altid de nødvendige personlige vær-nemidler ved installation og vedligeholdelse af ovenen, sasom sikkerhedsbriller, handsker m.m.
  Vær forsigtig ved gen(pafyldning) af træpiller, narr ovnen er varm. Sørg for, at der/DDke er risiko for, at der gär ild i sækken med træpiller.
• Pas på ikke atkommen for tæt på ovenen,

da der kan gå ild i tøj, hvis detkommen for tæt pa ilden.

• Undgå at arbejde med brændbare oplosningsmidler i det rum, hvor ovnen bruges. Fjern brændbare oplosningsmidler og letantaendelige materialer fra det rum, hvor ovnen installereres.
• Ovnen er tung, og gulvunderlaget skal derfor kontrolleres af en ekspert.
• Brug kun tørre træpiller af god kvalitet ut den rester af lim, harpiks og tilsætningsstoffer. De skal have en diameter på 6 mm, en maksimumlændge 30 mm.
• Brug/DD: Andet brændstof end de anførte træpiller. Andet brændsel sāsom træstykker med lim og/eller oplosningsmidler, træaffald generelt, pap, flydende brændsel, alkohol, petroleum, benzin og affald osv. ma/DD bruges.
• Darligt, vådt, imprægneret eller malet brænde vil medføre kondensdannelse og/ller sod i skorstenen eller i delve ovenen. Det kan medføre darlig Funktion og farlige situationer.
  Sorg for, at skorstenen fejes regelmæssigt af en skorstensfejer iht. de lokale bestemmelser. Hvis det ikke er tilfældet, skal—heøn og dens system, herunder øgså skorstenen, kontrolleres og vedligeholds af en autoriseret specialist mindst to gange om Året (første gang i starten af varmesæso-nen). Ved intensiv brug af ovenen skal—hele systemet, inklusive skorstenen, rengøres of-tere.
  Undlad at bruge ovnen som grill.

Tilslut alto en brændeovn pr. skorstensrør. Tilslutning af flere brændeovne til den samme skorsten, kan före til farlige situationer.

Denne oven skal ogssø forsynes med elektrisk strøm. Læs advarslerne og bemaerkningerne nedenfor grundigt igennem:

• Brug/DD et defekt strømkabel.
• Et defekt strømkabel på kun udskiftes af leverandoren aller en autoriseret person aller et serviceværksted.
• Klem aller boj ikke kablet.
• Kontroller, at strømkabet ikkekommen i kontakt med ovenens varme dele.
• Tilslut ALDRIG encheden ved hjælp af en forlængerledning. Hvis et passende stikkontakt med jordforbindelse ikke forefindes, skal en stikkontakt med jordforbindelse installeres af en autorisret elektriker.
• Kontroller forsyningsspændingen. Denne enhed er kun egnet til stikkontakter med jord forbindelse - tilslutningsspænding 230 Volt / ~50 Hz.

Enheden SKAL altid vare tilsluttet en tilslutning med jord forbindelse.

• Netstikket skal altid vare let tilgengeligt,** när enheden er tilsluttet.
• Placer/DD: Apparatet lige under en væg-monteret stikdase.

Kontroller følgende, inden encheden tilsluttes:

• Tilslutningsspændingen svarer til den, der er angivet på typepladen.
  Stikkontakten og strømforsyningen skal

passetilenheden.

Lad en autoriseret elektriker kontrollere den elektriske tilslutning, hvis du ikke er sikker på, at alting er tilsluttet korrekt.

• Luftindtag og -udtag ma aldrig dækkes til.
• Der må ikke stikkes genstande i enhedens abninger.
• Enheden på aldrigkommen i kontakt med vand. Sprøjt ikke vand på encheden eller sænk ikke encheden ned i vand, fordi det kanforallsage kortslutning.
• Træk altid netstikket ud af stikkontakten, forenheden aller en del af den rengøres eller udskiftes.
• Tag altid stikket ud af stikkontakten, forder foretages vedligeholdelse.
• Tag altid stikket ud af kontakten,ningar enheden ikke er i brug.
• Det er ikke tilladt at foretageændringer på apparatet, da dette kan medføre livsfarlige situationer. Det medfører desuden bortfald af garantien.
• Opbevar installations- og brugervejledningen omhyggeligt.
  Folg altid brandvæsenets anvisninger i nødsituactioner.

2. HVORDAN EN NØDSITUATION ELLER EN SKORSTENSBRAND HändTERES (BRAND UDENFOR FORBRÄNDINGSKAMMERET)

1. Sluk ovnen ved at trække stikket ud af stikkontakten.
2. Sluk ilden i ovenen med en CO ^2 -ildslukker, sand, soda eller salt for at minimere rogdannelse i lokalet. Brug aldrig vand til at slukke ilden.
3. I tilfælde af en skorstensbrand: Luk spjældet (se lokale/nationale regler, forskritter, forordninger og normer om spjæld er tilladt) aller forsegl skorstenen med et vådt klæde.

BEMAERK: skorstenen kan blive meget varm. Bær altid varmebestandige handsker ved forsegling.

1. Advar ojeblinkeligt brandvæsnet.
2. Udluft rummet ved at abne alle vinduer og dre i forbindelse med mulig dannelse af kulmonoxid.

3. FØRSTE IBRUGTAGNING

Den forste ibrugtagelse skal udfores af en autorisert Qlima serviceteekniker. Ovnen skal justeres ved forste ibrugtagelse, saledes der opnas korrekt luft/brændstoffforhold ved hver af de fem forbrændingsniveauuer. Det korrekte forhold er meget afhengig af den monterede rogkanal og kan forst justeres after installation af ovenen. Et forkert luft/brændstoffforhold kan forarsage alvorlig skade pa ovenen. Brændstoffforbruget oges også.

Ändr aldrig selv service-parametre i servicemenuen. Det kan forårsage alvorlig skade på ovnen og vil annullere garantien. Justering af ovnen på udføres af en autoriseret Qlima servicetekniker.

3.1 HANDLINGER FØR OG UNDER FØRSTE OPSTART

Ved ibrugtagning af nye bygninger erer after maling af lokaler bygningen tøre helt, for ovenen tages i brug første gang. Det kan tage lang tid, for vægge, lofter og/eller gulve er helt tøre. Sod, aske osv. kan være svært at fæ af vægge, der ikke er helt tøre.

1. Kontroller, at ovenen er installerer i overensstemmelse med installationsvejledningen.
2. Fjern alle genstande som f.eks. brugsanvisingen, papirer, handsker (hvis deter er relevant), ovvnværktoj osv. fra brændeskålen, for du tænder op i ovenen.
3. Fyld pilletragten med piller. Se afsnit 5 "Fyldning af pilletragt med piller" i donne brugervejledning for vegledning mht. til anvendte piller og hvordan pilletragten fyldes.
4. Stik stikket i en jordet stikkontakt og tænd for strømafbryderen. Strømafbryderen sidder på bagsiden af ovenen.

Se afsnit 9 "Elektrisk tilslutning" i installationsvejledningen for apparatet sluttes til strommen.

1. Læs afsnit 4 "Normal brug af ovenen" for mere information om betjening af fjernbetjeningen (hvis medleveret), somt opstartproceduren.
2. Ovnen er fremstillet af stål i høj kvalitet, som er beskyttet med en belægn-ing. Under den Forste opvarmningscyklus hærdes belægningen, og stålet

sætter sig. Denne proces tager tid. Forste gang ovenen bruges, er det normalt, at der opsta en ubehagelig lugt. Sorg derfor at udlufte lokalet grundigt i/DDne periode.

1. Lad aldrig ovnen brænde med aben brænderdør. Hold altid doren lukket,\ nær ovnen er i brug. Sørg for, at dorens læsemekanisme er lukket forsvarligt.
2. Start ovnen og vaelg forbraendingsniveau 1.

For at undgå permanent skade på ovenen skal这部分 optænding ske gradvist og ved lav varme. De forste 24 timer på ovenen kun benyttes ved lav varme, hvorefter varmen gradvist kan øges. Sørg for, at ovenen brænder kontinuelerigt i yderligere mindst tre til fire timer.

1. Kontroller, at forbrændingsprocessen ikke afgiver røggas i lokalet. Sluk øjeblikeligt ovnen, hvis dette er tilfældet og udbdr lækagen.
2. Kontroller, at rumventilatoren aktiveres ved at fole, om derkommen luft ud af luftudtaget foran pa ovenen. Denne ventilator starter forst, när ovenen er tilpas varm (after ca. 15-20 minutter start af ovenen brænder). Hvis rumventilatoren ikke starter, skal ovenen slukkes for at forbindre skade pa ovenen. Udbedr problemet inden ovenen startesigen.

Denne ovn er udstyret med en ventilator til cirkulation af rumluften. När ventilatoren er tændt, trækkes rumluften tværs over ovnens indvendige varme overflader, hvorved rumluften bliver opvarmet.

1. Kontroller, at ovnen har korrekt luft/brændstofforhold ved alle fem for-brændingsniveauer ved at kontrollere flammerne for hver af de fem for-brændingsniveauer. Se figur 1 nedenfor. Juster luft/brændstofforholdet hvis nødvendigt. Justering af luft/brændstofforholdet mA kun udfores af en Qlima servicetekniker.
2. Kontroller skorstenstrækket med en differenstrykmåler. Juster - hvis installereret - spjældet på skorstenen.

After justering af spjaeldet, ma positionen pa spjaeldet kun aendres i nodsituationer, som f.eks. en skorstensbrand.

1. Kontroller, at røggastemperaturen forbliver under 220^ ved hvr af de fem forbrændingsniveauer. Hvis røggastemperaturen ved en af de fem forbrændingsniveauer bliver højere end 220^ , skal pagældende forbrændingsniveau justeres på ny ved at reducere tilførsel af piller og røggasventilatorens periferihastighed og/eller øge rumventilatorens periferihastighed.

Det har folgende fordele at lade ovenen opstarte af en autoriseret Qlima tekniker:

• Der opstärindre soddannelse, som gør, at skorsten og oven minde hurtigt skal renses.
• Ovnen vil bruges minde brandstof.
• Ovnens effektivitet vil vare optimal.
• Ovnens dele belastes mindre, hvilket gør, at ovenen har en laengere levetid.

• Antallet af service- og vedligeholdelsestimer på ovenen vil blive reduceret.

• After justering er ovn klar til brug.

4. NORMALBETJENING AF OVNEN

Askeskuffen og brænderen skal renses hvre gang ovnen startes. Se aftnit 6.4. Ovndoren skal vare lukket.

Ovnen mä ikke bruges, hvis der samtidig benytttes et udsugningssystem, varmluftopvarming aller andre apparater, der har indflydelse pa Lufttrykke i rummet. Dette apparatur skal vare slukket, när en pilleovn er i brug.

2.

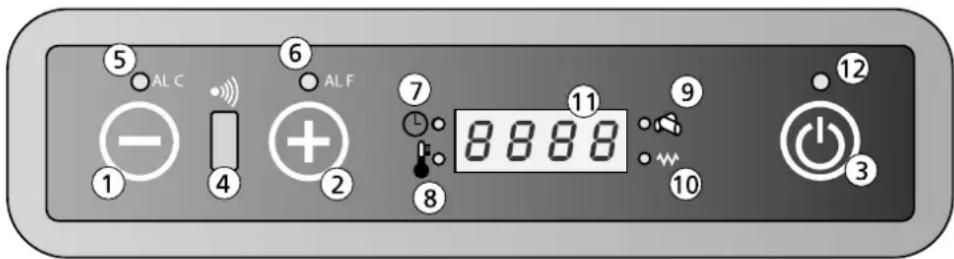

4.1 DISPLAY-INFORMATION

Knap 1: Reducerer rumtemperaturen, som er indstillet af brugeren.
Knap 1 kan ogsa bruges til at vise og ændre varmeafgivelsen.
Knap 2: Oger rumtemperaturen, som er indstillet af brugeren. Knap 2 kan ogsa bruges til at vise og ændre varmeafgivelsen.

Knap 3: Bruges til at slukke og tænde ovnen.

Signalmodtager 4: Fjernbetjingens signalmodtager.

LED 5: Angiver, at der er en Alarm C (C stared for temperatur) fejl til stede. For mere information se afsnittet 8.2 "Fejlliste".
LED 6: Angiver, at der er en Alarm F (F stär for roggas) fejl til stede. For mere information se afsnittet 8.2 "Fejlliste".
LED 7: Ovnen er udstyret med en timer til indstilling af start- og stoptider. När davon LED er taendt, er timer-funktionen aktiveret.
LED 8: Angiver, at den indstillede temperatur er næt. Displayet viser ligeledes teksten ECO, smt indstillet temperatur.
LED 9: Angiver, at pilletilforslens skruedrev er aktiveret.
LED 10: Angiver, at taendingsenheden er aktiveret.

Display 11: Viser rumtemperatur og varmeafgivelsensiveau. I tilfælde af en fejl, vises fejlkoden på displayet.

Off Ovnen er slukket eller slukkes.

Fan Ovnen er i forvarmingstilstand.

Load Piletilforslen er aktiv. LED 9 er ogsa tendt (se figur 2).

Fire On ovenen er i taendingsfasen.

On 1 Ovnen er taendt og aktiv pa laveste varmeafgivelsensiveau 1.

Eco Ovnen har naet indstillet temperatur.

StoP Ovnen er i brænderens selvrensningstilstand. Røggasventi

latoren koor pa maks. omdrejning og pilletilforselmotoren

körer på laveste tilforselshastighed.

Atte Denne melding vises, nár ovenen forsøges startet under af-koling.

4.2 NORMAL START

Bränderen skal rengøres for haver optanding. Ved brug af timerfunktionen, skal bränderen rengøres for den automatiske optanding.

Sádan startes og bruges ovenen normalt:

1. Kontroller, at brændeskålen er tom og ren.
2. Kontroller, at brænderdøren er lukket.
3. Fyld træpillebeholderen med træpiller af god kvalitet.
4. Tryk på knap 3 i 2 sekunder. Røggasventilatoren starter ogændingsenheden begynder at brænde. Displayet viser teksten FAN ACC og LED 10ændes som tegn på, atændingsenheden er aktiveret.
5. After ca. 1 minut viser displayet LOAD WOOD. Under delle fase transporteer skruedrevet pillerne fra brandstoftragten til forbrændingskammeret. Pillerne antændes af varmen fra taendingsenheden.
6. Nár ovnens onskede overfladetemperatur er næt, viser displayet FIRE ON. LED 10 slukkes.
7. Recirculationsventilatoren beynder at kore og suge rummets luft fra ovenens bagsiden. Luftten blaeses afterfolgende gennem varmeveksleren og opvarmes saledes. Den opvarmede luft blaeses ud i rummet foran pa ovenen.
8. Under normal drift viser displayet varmeafgivelsen (1-2-3-4 eller 5), somt rummets temperatur.
9. När onsket rumtemperatur er næt, visere displayet teksten ECO, somt rummets temperatur. Ovnen vil brænde på lavest mulige forbrændingsniveau. Hvis tilstanden SAVE er aktiveret, slukkes ovnen automatisk, nar indstillet temperatur er næt. Se afsnit 4.6 for mere information om Funktion og ind-stilling af tilstanden SAVE.

4.3 START UNDER ANDRE FORHOLD

Nár ovnen startes ved en rumtemperatur på under 0^ , ellerningar sluften sandsynligvis er under 0^ , er startproceduren ære anderledes.

Hvis antændingsproceduren ved sādanne lave temperaturer ikke medfører, at der dannes gode flammer, vises "ALAr No FirE" på displayet.

Placer noget "optændingsmaterialie" i brændeskålen. Antænd "optændingsmaterialiet" med en tændstik, og vent 1 minut med at starte ovnen med "normal start" som beskrevet i kapitel 4.2.

Hvis det ikke medforer dannelse af gode flammer, skal installationsparametreændres af en tekniker. Kontakten Qlima- autorisret tekniker.

4.4 INDSTILLING AF TEMPERATUR

3.

1. Tryk på knap 1 for at gå til indstellingsmenuen for temperatur. Displayet viser teksten SET og onsket temperatur.
2. Tryk på knap 1 for at reducere temperaturen. Displayet viser indstillet temperatur.
3. Tryk pa knap 2 for at oge temperaturen. Displayet viser indstillet temperatur.
4. Den onskede temperatur er nu indstillet. Displayet vender tilbage til normal drifttilstand after 3 sekunder.
5. Andering af temperatur er nu gennemfort.

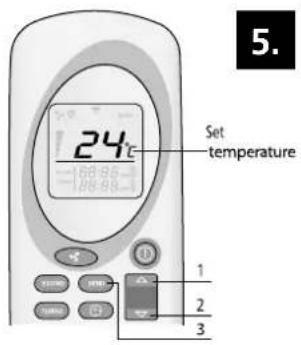

6. Den onskede temperatur kan ogsa indstilles med fjernbetjeningen. Se afsnit 4.8 for mere information om brug af fjernbetjeningen.

Den onskede temperatur kan indstilles til mellem 7^ og 40^

4.5 AENDRING AF OVNENS VARMEAFGIVEALSE

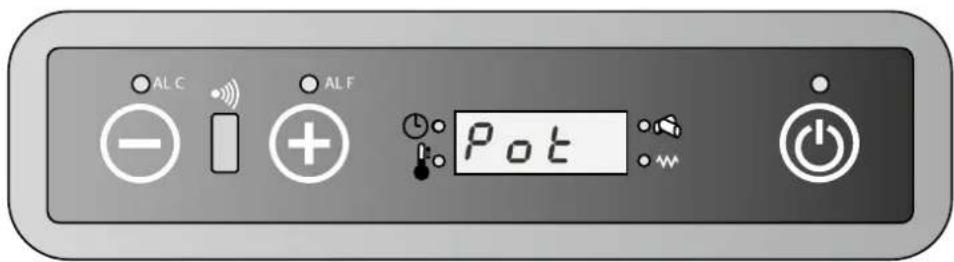

1. Tryk én gang pa knap 2. Displayet viser teksten POT og en af de 5 varmeaf-givelsens niveauer.
2. Tryk på knap 1 for at reducere varmeafgivelsen. Displayet viser denændrede varmeafgivelse.
3. Tryk pa knap 2 for at oge varmeafgivelsen. Displayet viser denændrede varmeafgivelse.
4. När displayet viser onsket varmeafgivelse, vender displayet tilbage til normal drifttilstand after 3 sekunder.
5. Andering af varmeafgivelsen er nu gennemfort.
6. Den onskede varmeafgivelse kan ogsa indstilles med fjernbetjeningen. Se aftsnit 4.8 for mere information om brug af fiernbetjeningen.

4.6 SAVE MODE

När这部分 Funktion er aktiveret, gär kaminen automatisk ud, sö snart rumtemperaturen har næt den indstillede temperatur - plus den indstillede forskeltemperatur. Kaminerne tændes automatisk när rumtemperaturen när den indstillede temperatur - minus den indstillede forskeltemperatur.

Sparetilstanden kan kun benyttes, nar timerfunktionen ikke er i brug.

INDSTILLING AF TILSTANDEN SAVE

1. Sluk oynen.
2. Tryk på knap 1 og afterfolgLende nogle gange på knap 3 indtil displayet viser teksten UT04.
3. Tryk på knap 2. Værdien 1 vises i displayet. Hold nu knap 2 indtrykket indtil displayet viser ærdi A9.
4. Vedigen at trykke på knap 3, viser displayet Pr01. Tryk gentagende gange på knap 3 indtil displayet viser Pr28, skiftende med teksten OFF aller en talværdi mellem 1 og 15.
5. Hvis teksten OFF vises i displayet er tilstanden SAVE deaktiveret. Denne kan aktiveres med knapperne 1 eller 2. Ved at trykke på knap 1 eller 2 viser displayet differenstemperaturen, som kan indstilles fra 1^ t/m 15^ .
6. Vælg den ønskede differensværdi og tryk afterfolgende på knap P3 for at gemme indstillingen.
7. Ovnen er nu indstillet i tilstanden SAVE og kan startes pa ny.

DIFFERENSTEMPERATUR

Differenstemperaturen er forskellen i grader i forhold til den indstillede temperatur. Eksempel: Den indstillede temperatur er 20^ C og den indstillede differen-stemperatur er 2^ C. Ovnen slukkes ved en rumtemperatur på 22^ C og genstartes ved en rumtemperatur på 18^ C.

DEAKTIVERING AF TILSTANDEN SAVE

1. Sluk ovnen og gentag ovenstaende trin indtil teksten OFF vises i displayet.
2. Tryk afterfolgende pa knap 3.
3. Tilstanden SAVE er nu deaktiveret.

Sluk ovnen ved at trykke på knappen 3, indtil "OFF" vises på display. Under slukningen standses tilførslen af træpiller til brændeskålæn og blæseren til luftcirkulation slukkes. Røgudsugningsventilatoren vil fortsat køre noget tid og slukkes after nedkølingsfasen.

4.8 FJERNBETJENINGEN

Hvordan fjernbetjeningen bruges:

1. Ret fjernbetjeningen mod ovenens betjeningspanel.
2. Kontroller, at der ikke er forbindsinger mellem fjernbetjeningen og signal-

4.

modtageren på ovenen.

1. Hver Funktion, som vaelges med fjernbetjeningen skal bekraeftes med knappen Efter hvert valg hores et lydsignal, sa valgte mulighed kan bekraeftes.

ON/OFF: Brugijke Funktion til at slukke erler tænde ovnen med fjernbetjeningen. Hold knappen indtrykket i mindst 2 sekunder for at tænde ellslukke systemet. Tryk pa for at bekæfte.

UP/DOWN: Brug disse knapper til indstilling af onsket temperatur. Temperaturen kan indstilles til mellem 7^ og 40^ .

FAN : Vælger ønsket varmeafgivelse

SEND: Brugijke knap til at bekraefte og sende valgte Funktion til ovenen.

ECONO: Brugijke knap til at aktivere/deaktiverere Funktionen ECONO. Hold knappen indtrykket i mindst 2 sekunder for at aktivere/deaktiverereijke Funktion.

TURBO: Brugijke knap til at aktivere/deaktivere Funktionen TURBO. Hold knappen indtrykke i mindst 2 sekunder for at aktivere/deaktivereijke Funktion.

CLOCK: Indstil som folger timer-funktionen vha. fjernbetjeningen:

1. Tryk pá

1. Symbolet vises@g tiden blinker.

2. Brug knapperne

ON1: Brugijke knap til at indstille tidsplanlægningen for atænde ovenen automatisk (program 1).

OFF1: Brugijke knap til at indstille tidsplanlagningen for at slukke ovenen automatisk (program 1).

ON2: Brugijke knap til at indstille tidsplanlaegningen for at taende ovenen automatisk (program 2).

OFF2: Brugijke knap til at indstille tidsplanlaegningen for at slukke ovenen automatisk (program 2).

AUTO: Brugijke knap til dagligt at gentege indstillede tidsprogrammer (1 og 2) Hold knappen indtrykket i mindst 2 sekunder for at aktivere/deaktiveerdeijke Funktion. Displayet viser teksten AUTO.

DK

CANCEL: Brugijke knap for at annullere en forudprogrammeret taende-eller slukketid.

INDSTILLING AF TEMPERATUR

Brug knapperne og (1&2) for at indstille onsket temperatur (fra 7^ til maks. 40^ ). När onsket temperatur er valgt, tryk pa (3). Se figur 5.

INDSTILLING AF VARMEAFGIVELSE

Brug knappen (1) til at indstille onsket varmeafgivelse. Tryk afterfolgLende pa (3). Teksten on1-on2-on3-on4 aller on5 vises pa ovenen. Varmeafgivelsen vises ligeledes pa fjernbetjeningen (2). Det er ogsa muligt at vaelge tilstanden AUTO. Se figur 6.

TILSTANDEN AUTO

Iienne Funktion beregner ovnen selv den nodvendige varmeafgivelse på grundlag af forskellen mellem den indstillede temperatur og rumtemperaturen. Tryk på (1) indtil symbolet Aises for at vaelge tilstanden AUTO. Tryk på (2) for at bekrafte valget. For at deaktivere tilstanden AUTO, tryk igen på (1) vaelg onsket varmeafgivelse og bekraft med (2). Se figur 7.

7.

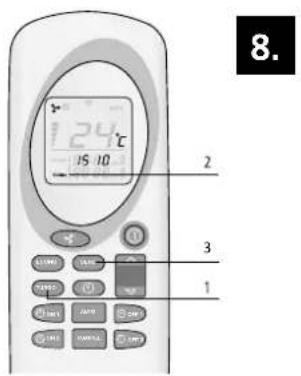

TILSTANDEN TURBO

I tilstanden TURBO varmer ovnen med maks. varmeafgivelse i 30 minutter. I tilstanden TURBO er temperaturen forudprogrammeret til 30^. After 30 minutter vender ovnen tilbage til tilstanden, som er indstillet inden tilstanden bliver aktiveret. Tryk i mere end 2 sekunder pa knappen (1) og afterfolgende pa (3) for at vaelge tilstanden TURBO. Tryk i mindst 2 sekunder pa knappen (1) for at deaktivere tilstanden. Teksten TURBO forskvinder i fjernbetjeningens display og varmeafgivelse og indstillet temperatur sesigen (2). Tryk pa (3) for at bekrafte valget. Se figur 8.

8.

9.

TILSTANDEN ECONO

I tilstanden ECONO forbliver temperatures konstant. Ovnen juster varmeafgivelsen hvert 10. minut, indtil varmeafgivelsensiveau 1 er næt. For at vælgte tilstanden ECONO, tryk på knappen (1) i mere end 2 sekunder indtil teksten ECONO vises i displayet (2) og tryk på (3). Tryk i mindst 2 sekunder på knappen (1) for at deaktivere Funktionen. Teksten ECONO forskvder fra fjernbetjeningens display. Tryk på (3) for at bekråfte valget. Se figur 9.

PROGRAM 1 (ON1 OG OFF1)

1. Onsket tende- og slukketid skal indstilles, nar fjernbetjeningen er deaktiveret.
2. Ovnen opretholder temperaturen og varmeafgivelsens niveaet inden ovnen slukkes.
3. Den minnde tidsperiode mellem slukning og taending er 20 minutter. Ovnen har brug forijke tid til at gennemg naedkolingsfasen.
4. Timer-funktionen skal indstilles pà ny after stromafbrydelse.

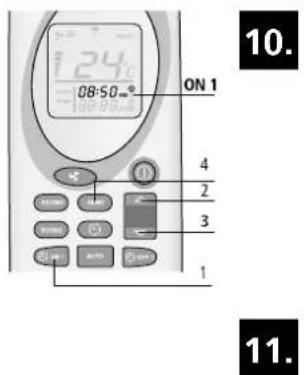

AUTOMATISK TENDING (ON1)

Tryk på knap (1) for atænde ovnen i overensstemmelse med program 1. Tiden og et symbol ON1 blinker på fjernbetjeningen. Brug knapperne og 2&3 for at vælgønsket tid (intervaller af 10 minutter). Vælg (1) for at bekråfte. Den ønskete starttid vises på fjernbetjeningen. Tryk på (4) for at bekråfte. Displayet viser teksten CHRONO. Se figur 10 og 11.

AUTOMATISK SLUKNING (OFF1)

Tryk på knap (1) for at slukke ovenen i overensstemmelse med program 1. Tiden og et symbol OFF1 blinker på fjernbetjeningen. Brug knapperne og 2&3 for at vælg onsket tid (intervaller af 10 minutter). Vælg (1) for at bekrafte. Den onskede sluttid vises på fjernbetjeningen. Tryk på (4) for at bekrafte. Displayet viser teksten CHRONO. Donne tekst forsvirder, nr indstillet tænde- og slukketid er forlobet. Se figur 12.

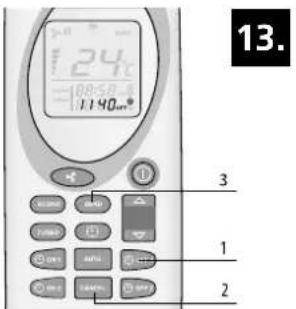

PROGRAM 2 (ON2 OG OFF2)

Tryk på den korrespondenderende ON (TIL) eller OFF (FRA) knap for programmet, som skal annulleres. Timer og minutter og det korrespondenderende symbol vises på fjernbetjeningens skærm. Tryk på knappen (2) for at annullere automatiskænding eller slukning af ovenen. Tryk på (3) for at bekraefte.

DAGLIG GENTAGELSE

Med Funktionen AUTO kan den indstillede tende- og slukketid gentages dagligt. Tryk på knappen (1) mindst 2 sekunder for at aktivereijke Funktion. AUTO vises i displayet på fjernbetjeningen (2). Tryk på (3) for at bekraefte. Displayet viser teksten CHRONO. Tryk på knappen (1) i mindst 2 sekunder for at deaktive Funktionen og tryk afterfolgende på (3). Se figur 14.

Rengør altid brænderen for automatisk opstart af ovenen. Det forbinder skade på ovenen og i rummet.

4.9 SKIFT AF FJERNBETJENINGENS BATTERIER

När batterierne i fjernbetjeningen skal skiftes, fjernes dækslet på bagsiden af fjernbetjeningen som vist i figur 15. Udskift de gamle batterier med nye. Vær opmaerksom pa + og - polerne. Brug kun AAA 1,5V batterier. Batterier malke smides i aben ild, hvor de kan eksplodere eller frigive farlige væsker. Hvis du udskifter eller tilintetgör fjernbetjeningen, sa fjern batterierne, og kasser dem i overensstemmelse med gældende bestemmelse, fordi de er skadelige for miljoet.

4.10 WIFI-FORBINDEXSE

Ovnen kan tilsluttes et valgfrit WiFi-modul. Med dette WiFi-modul kan ovenn tændes aller slukkes. Ovnens timer kan ogsa betjenes meget let og belejigt. Derudover kan temperaturen aflæses eksternt. For at tilslutte det specielle WiFi-modul til davon oven medfolger et stik på bagsiden af enheden. For mere information kontakt din lokale forhandler.

5. PAFYLDNING AF TRAPILLER I TRAPILLEBEHOLDEREN

5.1 BRÄNDSEL

Brug ikke andet brændstof end de anførte træpiller. Andet brændsel sasom traestykker med lim og/eller oplosningsmidler, træaffald generelt, pap, fly-dende brændsel, alcohol, petroleum, benzin og affald osv. påkke bruges.

Der er piller på marketed i forskellige kvalitet med forskellige egenskaber. Piller af darylig kvalitet påvirker effektiviteten af forbrændingen negativt, og kan forurene brændeoynen, og kan i ekstreme tilfælde före til farlige situationer.

Brug af de forskerte piller (darylig kvalitet aller,anden diameter end den angivne) kan fore til beskadigelse af din brændeovn. Skader, der skyldes træpiller af darylig kvalitet, er/DDke omfattet af garantien.

Brug kun træpiller af god kvalitet med en diameter på 6 mm og en maksimum-lændge på 30~mm . Der findes forskellige træpiller med forskellige egenskaber og forskellig kvalitet. Træpiller af god kvalitet har følgende endetegn:

-diameter 6 mm
- maksimumlaengde 30~mm
- godkendt i henhold til standarden 6mm DIN+ / Ö-norm+ / EN+ eller tilsvarende
-kompakte uden rester af lim, harpiks eller tilseningsstoffer
blank og glat overflade
- ensartet længde og lavstøvindhold
- restfugtighed: < 10 %
- askeindhold: < 0.5%
- træpiller af en god kvalitet synker, nár de kastes i vand

Brændsel af)darlig kvalitet til anvendelse i dette ovn har folgende generelle kendetegen:

-性和 diameter end de krævede 6 mm. og/eller forskel på træpillernes diametre
-forskellige længder,højere procentdel af korte træpiller
- overflade med lodrette og/eller vandrette revner
-hojt stovindhold
-overfladen skinner nikke
-flyderivandet

Anvendelse af brændsel af dārlig kvalitet kan medfəre:

-darlig forbraending
- hyppig blokering af brændeskålen
-oget forbrug af traepiller
- lavere varmeeffekt og lavere effektivitet
- tilsmudsnng af glas
- oget askemengde og uforbraendt granulat
-hojere vedligeholdelsessomkostninger

Sylv ved brug af standardtræpiller af god kvalitet kan der stadig forekommen forskelle i forbrændingshestighed, askeproduktion og sodaflejring.

Opbevar og transporter træpillerne fuldstændigt tört. Træpiller kan udvide sig meget, hvis de udsættes for fugt.

Kontakt Qlima-forhandleren aller den autoriserede Qlima-montør for at få yderligere oplyninger om træpiller.

5.2 PAFYLDNING AF TRAEPILLER I TRAEPILLEBEHOLDEREN

Abn dækslet på pilletragten foroven på ovnen og fyld forsigtigt tragten 3/4 med piller. Sørg for, at der ikke falder piller ned i ovnen. Luk dækslet.

Berør aldrig roterende dele i træpillebeholderen. For at undgå risikoen for at berøre roterende dele i træpillebeholderen er det alto bedst at slukke ovenen helt ved at trække stikket ud af stikkontakten.

Sørg for, at træpillerne og/eller sækken med træpiller ikke kankommen i kontakt med varme overflader på ovenen, hvis det er不同程度 at pafylde træpiller, mens ovenen er i drift, da det kan medføre farlige situationer. Sørg for aldrig at berøre roterende dele i træpillerebeholderen.

6. VEDLIGEHOLDELS

Den varme, aske og aflejringer, som afbrænding af brænde frembringer, betyder, at bade slutbrugeren og en autorisert tekniker regelmaessigt skal foretage rengøring og vedligeholdelse. Det er vigtigt at rengore ovnen med jævne mellemrum for at opnå sikker og effektiv drift og øge ovnens levetid. Rengør ikke ovnens ind-og udvendige dele med ståluld, cyanbrinte eller andre sibende eller ridsendeprodukter. Kontroller ovnen og skorstensystemet for eventuelle blokeringer, isærningar okne har været brugt i længere tid.

Rengør brændergryden, ovnruden og askeskuffen, hvr gang du bruger den. Dette er meget vigtigt for at sikre, at det fungerer korrekt og sikkert. Frem for alt skal du tænke over dette, hvis du betjener ovnen via timerprogrammering eller WLAN-kontrol, for sa glemmes rengøring let!

6.1 VEDLIGEHOLDELS, SOM SKAL UDFORES AF (SLUT)BRUGEREN

Der mA kun foretages vedligeholdelse af ovenen, nár den er kølet helt af bade indvendigt og udvendigt!

Træk ovnens netstik ud af stikkontakten, for der udfores vedligeholdelse pa ovenen.

Opgave Hyppighed
Rengöring af ovnens udvendige flader	Hver,anden uge
Rengöring af ovnens glasparti Hver	gang ovnen startes. Også ved optænding ved brug af timerfunktionen
Rengöring af brænderen Hver gang	ovnen startes. Også ved optænding ved brug af timerfunktionen
Rengöring af askeskuffen Når den er fuld, og hver gang ovnen startes. Også ved optænding ved brug af timer-funktionen.
Rengöring af varmeveksleren Dagligt
Rengöring af brændeskålæn Hver,anden uge
Kontrol af brænderdørens for-segling	To gange om Året, første gang ved sæso-nens start och / eller after Förbränning av 2500 kilo av pellets
Rengöring af træpillebeholderen og sneglen	En gang om magdenen och / uller after För-bränning av 2500 kilo av pellets
Rengöring af pilletilfsrøret En gang ugentligt

6.2 RENGORING AF OVNENS UDVENDIGE FLADER

Rengør ovnens flader med (varmt) vand og sæbe. Brug ikke silibende rengøringsprodukter eller oplosningsmidler, da dette kan beskadige overfladen.

6.3 RENGORING AF GLASSET

Ruden i ovndoren skal rengores inden hv er opstart for at forhindre fastbranding af sod og aske.

Glasset er varmebestandigt, men kan revne pga. hurtige temperaturendringer. Ruden skal afkoles welt, inden den rengores. Brug normalt vinduespudsemiddel og et viskestykke eller en klud.

Brænderen og askeskuffe skal rengøres for hvør opstart.

1. Fjern brændeskålen med askeskuffen ved at løfte den og tage den ud (som det ses i fitur 16 & 17).
2. Rengoring af askeskuffle.
3. Tøm brændeskålen og risten for aske og rester. Rengør hullerne i brændeskålen, hvis de er blokerede, med et spidst værktøj.
4. Rengør brændeskålen og risten yderligere ved hjælp af en børste og en støvsuger.

Abne huller og en ren brændeskål er utroligt vigtige for en god forbrænding af træpillerne.

1. Sæt brænderen og askeskuffen tilbage i ovenen. Sørg for, at brænderen anbringes korrekt. Sørg for, at den store Åbning anbringes vedændingsenheden (som det ses i figur 19 og 20). Hvis brænderen anbringes forkert,ændes ovenen ikke.

6.5 RENGORING AF VARMEVEKSLEREN

Varmeveksleren skal rengøres dagligt med en skraber. Sørg for, at ovenen er slukket og ovndøren lukket. Bevæg skraberens handtag, som er monteret i luftudtaget (se figur 21), fremad og afterfolgende bagud. Gentagijke handling 5-6 gange, indtil skraberen kan bevæges frem og tilbage uden modstand.

6.6 RENGORING AF HERDEN

Rengor forst varmeveksleren (se afsnit 6.5 "Rengoring af varmeveksleren").

1. Fjern brænderen og askeskuffe. Se afsnit 6.4.
2. Fjern varmeskjoldet, som er anbragt over ovenen.

a. Træk varmeskjoldet opad foran (se figur 22), säledes fæstningspunktterne 2 (se figur 23)kommen fri. Bevæg afterfolgende varmeskjoldet fremad, säledes fæstningspunkt 1 (se figur 23)kommen frit.
b. Bevag varmeskjoldets bagside nedad (se figur 24).
c. Træk nu venstre side opad i retning af pil 1 (se figur 25) og drej højre sidénidad i retning af pil 2 (se figur 25).
d. Fjern afterfolgende varmeskjoldet fra forbraendingskammeret.

1. Afmonter afterfolgende den indvendige pladebeklaedning fra herden.

a. Fjern skruerne 1 og 2 (se figur 26).
b. Frigör pladebeklaedningen vha. en skruetraekker (se figur 27).
c. Træk pladebeklaedningen fremad mod øren og ud af herden. Gentag donne handling for højre pladebeklaedning (se figur 28 og 29).
d. Fjern panelet på bagsiden af herden ved at trække panelet fremad. Brugevt. en skruetækker. Fjern panelet fra ovenen (se figur 30).

e. Fjern panelerne i venstre og højre side. Skub sidepanelet omkring 2 cm fremad i dorens retning og videre forbi stedet angivet med en pil (se figur 31).
f. Trækfterfolgende toppen af panelet mod midten af herden og fjern panelet fra ovennen. Gentag dette handling for at fjerne panelet fra ovennen i hjre side af herden (se figur 32).

g. Fjern bundpladen til højre. Træk den opad vha. en skruetækker og fjern pladen fra ovenen (se figur 33).

h. Fjern ogå venstre bundplade ved Först at skubbe den 3 cm vandret mod højre, hvorefter den kan fjernes fra herden (se figur 34 og 35).

1. Rengør herden, delen under brænderen og pladebeklædningen med en børste og en støvsuger.
2. After rengoring skal alle dele saettes tilbage i herden i omvendt rækkefolge.

6.7 KONTROL AF BRÄNDERDÖRENS FORSEGLING

Kontroller brænderdørens forsegling for lækage ell er andre skader mindst to gange om Året, første gang for varmesæsonen starter. Fæ en Qlimaautoriseret tekniker til at udskifte den, hvis det er nødvendigt. Brug kun originale Qlima-reservedele.

6.8 RENGORING AF TRAPILLEBEHOLDEREN OG SNEGLEN

Rengør pilletragten og skruedrevet en gang om maneden.

1. Fjern beskyttelsesristen fra pilletragten.
2. Tøm pilletragten.
3. Rengor pilletragten og den synlige del af skruen med en stovsuger (figur 36).
4. Sæt beskyttelsesristen tilbage på plads.
5. Fyld tragten med piller.

6.9 RENGORING AF PILLETILFORSERSRORET

Rengør pilletilforselsrøret en gang ungentigt med en HARD rund børste (figur 37). Tilforselsrøret er placeret i ovnens forbrændingskammer. Der kan dannes creosot i tilforselsrøret, som gør, at tilforselsrøret bliver meget snavset og kan tilstoppes med piller.

6.10 VEDLIGEHOLDELS, SOM SKAL UDFORES AF AUTORISERET TEKNIKER

Opgave Hyppighed
Professionelt eftersyn og vedlige-holdelse af ovenen (og rørsystemet)	To gange pr. æsön, første gang ved sæso-nens start og/eller after 900 forbrændingsti-mer,ær ivnen angiver SERV
Rengøring/fejning af skorstens-/rørsystemet	To gange pr. æsön, første gang ved sæso-nens start
Udskifting af dele, som ikke er beskrevet i/DDne brugsanvising.	När der opstår problemer
Tilslutting af ovenen til skorstenen/ røret	To gange pr. æsön, første gang ved sæso-nens start og/eller after 900 forbrændingsti-mer,ær ivnen angiver SERV
Al,anden form for vedligeholdelse, som ikke er beskrevet i/DDne brugsanvising	En gang pr. æsön,ær sæsoen starter
Rengøring af rumventilatoren/røg-gasventilatoren	To gange om Året, første gang i begyndel- Sen af sæsoen og/eller after 900 forbrændingstimer,ær ivnen angiver SERV
Rengøring af ovenen ind- og udven-digt	En gang pr. æsön og/eller after 900 forbrændingstimer,ær ivnen angiver SERV
Smøring af pilleskruereduktions-gear	En gang pr. æsön,ved afslutningen af fy-ringssæsoen
Rengøring af røgkammeret En gang	pr. æsön,ved afslutningen af fy-ringssæsoen og/eller after 900 forbrændingstimer,ær ivnen angiver SERV
Kontrol afændingsenheden En gang	pr. æsön
Rengøring af varmeveksler på luft-siden	En gang pr. æsön og/eller after 900 forbrændingstimer,ær ivnen angiver SERV
Rengøring af varmeveksler på røg-gassiden	En gang pr. æsön og/eller after 900 forbrændingstimer,ær ivnen angiver SERV
Kontrollering af de elektriske delsåsom PCB-ledninger, sensorerne og sikkerhedsforanstaltningerne.	En gang pr. æsön og/eller after 900 forbrændingstimer,ær ivnen angiver SERV
Kontrollering af tryksensorens sili-koneslanger	En gang pr. æsön of na 900 brand uren ka-chel geeft "SERV"aan
Kontrolling og hvis nødvendigtudskiftning af ørdforseglingen	To gange om Året,ffeste gang i begyndelsen af æsolen og/eller after 900 forbrænd-ingstimer, narr ovnen angiver SERV
Test af ovenen ved alle 5 forbrændingsniveauauer	En gang pr. æsön og/eller after 900 forbrændingstimer, narr ovnen angiver SERV
Test af sikkerhedsforanstaltningerne	En gang pr. æsön og/eller after 900 forbrændingstimer, narr ovnen angiver SERV

(*) Den anforte hyppighed er minimum. Den lokale lovgivning og/eller de forsikringsmaessige krav kan vare gaelende, afhengigt af hvad der er det strengeste. Ved intensiv brug af ovenen skal skorstenen rengores oftere.

7. TEKNISK SERVICE - ORIGINALE RESERVEDELE

Før levering er alle ovne blevet omhyggeligt testet og klargjort. Alle former for reparat ier klargorging, som matte blive nodvendigt under ell er fter installation, skal udfores af autoriserede varmeteknikere. Originale reservedele kan kun fas hos vores tekniske servicecenter og autoriserede salgssteder.

Husk at oplyse model og serienummer, nár du kontakter forhandleren, det tekniske servicecenter aller den autoriserede varmetekniker.

Brug kun Qlima reservedele. Brug af Qlima reservedele vil medfore, at garantien bortf Calder.

8. FEJLFINDING

8.1 NULSTILLING AF EN FEJLE

Se fejllisten for at nulstille en fejl (afsnit 8.2) og følg vejledningen. Nulstil ovenen ved at trykke knap 3 (se figur 2) på displayet ind i 3 sekunder.

Hvis meldingen vender tilbage after nulstilling af fejlen, skal leverandoren kontaktes.

8.2 FEJLLISTE

PROBLEM ÅRSAG LØSNING
Betjeningspanelet tændes不解.	Der er ikke sat strøm til ovenen.	Kontroller, om stikket er sat i.
	Printkortets sikring er spreunget.	Udskift sikringen. Detmö kun gores af en autoriseret Qlima-tekniker.
	Betjeningspanelet er defekt.	Udskift betjeningspanelet. Detmö kun gores af en autoriseret Qlima-tekniker.
	Fladkablet er defekt. Udskift fladkablet. Detmö kun gores af en autoriseret Qlima-tekniker.
	Printkortet er defekt. Udskift printkortet. Detmö kun gores af en autoriseret Qlima-tekniker.
	Hovedafbryderen er/DDaktiveret.	Aktiver hovedafbryderen
Ovnen starter不解. Meddelelsen "AlAr no FirE" vises.	Træpillebeholderen er tom.	Fyld beholderen.
	Brændeskålæn er snavset. Rengør brændeskålæn.
	Pilleskruedrevets motor er defekt.	Udskift pilleskruedrevets motor. Detmö kun gores af en autoriseret Qlima-tekniker.
	PCB er defekt. Udskift PCB.	Detmö kun gores af en auto-riseret Qlima-tekniker.
	Temperatsensoren har/DDaktiveret mini-mumtemperaturgræsen og starter derfor/DDaktiver.	Tøm brændeskålæn, og startigen, hvis problemet fortsetter. Tilkald en autoriseret Qlima-tekniker, hvis problemet fortsetter.
	Der bliver/DDaktiver er tilfør tilstrækkeligt forbrændingsluft	Kontroller nedenstående (slutbrugeren): - Hullene i brændeskålæns riset er blokeret, og/eller der er for meget aske i brænd-kammeret, og/eller brændeskålæn er for snavset og skal rengøres. - Følgendemö kun gores af en autoriseret Qlima-tekniker: Varmevekslerrørene i ovenen er for snavsede: Rengør blæserbla-dene og spindlen. Detmö kun gores af en autoriseret Qlima-tekniker. - Varmeveksler i ovenen er snavset. Rengør varmveksleren.
Ovnen giver meldingen	Tænderen er i stykker. Udskift tænderen. Detmö kun gores af en autoriseret Qlima-tekniker.
ALARM NO ACC 15 minut-ter after start	Temperatursensoren har/DDakt本来, og start ivgen, hvis problemet fortsætter. Tilkald en autoriseret Qlima-tekniker, hvis problemet fortsætter.
	Den omgivende tempera-tur er for lav.	Tm brændeskåløn, og start ivgen. Tilkald en autoriseret Qlima-tekniker, hvis proble-met fortsætter.
	Træpillerne er våde. Brug kun tørre træpiller.
	Varmesensoren er defekt. Udskift sensoren. Detmö kun gores af en autoriseret Qlima-tekniker.
	Det elektroniske print-kort er defekt.	Udskift det elektroniske printkort. Detmö kun gores af en autoriseret Qlima-tekniker.
	Træpillebeholderen er tom.	Fyld træpillebeholderen.
Træpillerne føres ikke frem til brændkam-meret.	Sneglen er blokeret. Træk stikket ud af stikkontakten, fjern den indvendige handbeskytter i beholderen, tøm beholderen, og rengør sneglens syn-lige dele. Sæt handbeskytteren på plads, og start ivgen. Tilkald en autoriseret Qlima-tekniker, hvis problemet fortsætter.
	Sneglmotoren er beska-diget.	Udskift motoren. Detmö kun gores af en autoriseret Qlima-tekniker.
	Træpillebeholderen er tom.	Fyld træpillebeholderen.
Flammerne er svage og orange, træpil-lerne brænder/DDakt本来, Træpillerne brænder/DDakt本来, Træpillerne brænder/DDakt本来, Træpillerne brænder/DDakt本来, Træpillerne brænder/DDakt本来, Træpillerne brænder/DDakt本来, Træpillerne brænder/DDakt本来, Træpillerne brænder/DDakt本来, Træpillerne brænder/DDakt本来, Træpillerne bræder/DDakt本来, Træpillerne bræder/DDakt本来, Træpillerne bræder/DDakt本来, Træpillerne bræder/DDakt本来, Træpillerne bræder/DDakt本来, Træpillerne bræder/DDakt本来, Træpillerne bræder/DDakt本来, Træpillerne bræder/DDakt本来, Træpillerne bræder/DDakt本来,Trollet med det samme, Det med det can vare sundhedsskadeligt. Det med kon gores af en autoriseret Qlima-tekniker.
			Brændeskåløn er snavset. Rengør brændeskåløn
			Ovnen har indvendige hindringer.	Vedligeholdelse af ovnen er pærævet. Kun af en autoriseret Qlima-tekniker
			Røgventilatoren er bes-kadiget.	Træpillerne kan brænde fordi der er natur-ligt træk i skorstensrøret. Føventilatoren udskiftet med det samme, da det kan vare sundhedsskadeligt. Detmö kun gores af en autoriseret Qlima-tekniker.
			Træpillerne er af for darr-lig kvalitet.	Prov træpiller af bedre kvalitet.
			Ovnen er/DDakt本来, Træpillerne er fddrag-korrekt.	Juster ovnen. Detmö kun gores af en au-toriseret Qlima-tekniker.
Blæseren til re-cirkulation af luften fortsetter med at kore, selv nær ovennen er kold.	Det elektroniske print-kort er defekt.	Udskift printkortet. Detmö kun gores af en autoriseret Qlima-tekniker.
Der er aske på gulvet rundt om ovenen.	Røg-/røggasrørene er ikke lufttætte.	Følgende på kunGXes af en autoriseret skorstensmontr. Røgrør, der ikke er luft- tætte, kan udgøre en sundhedsfare. For- segl rørtilslutningen med det samme (med Loctite 598 eller et tilsvarende produits), og/eller udskift rørene med korrekte rør.
	Dørforseglingen er de- fekt, slidt eller ødelagt.	Udskift forseglingen. Det på kunGXes af en autoriseret Qlima-tekniker.
Ovnen kører stabilt,men på displayet vise: "Eco"	Den onskede rumtempe- ratur, som slutbrugeren har indstillet, er næt.	Dette er ikke en fejl. Ovnen fungerer i tilstanden ECO. Denne tilstand kan ændres med fjernbetjeningen.
Fejlmeddele- sen "SERV" vises	Ingen fejl. Ovnen har naget 900 drifttimer og vedligeholdelse er pærkrævet. Ovnen vil fort- sat fungere.	Vedligeholdelse af ovenen er pærkrævet. Kontakt en autoriseret Qlima servicetekni- ker. Teknikeren vil sorge for vedligehol- delse og nulstille meldingerne.
Fejlmeddele- sen "Atte" vises	Der forsøges af starte ovenen, mens den stadig er i affkølingsfasen.	Vent indtil nedkølingsfasen er slut inden ovenen startes på ny.
Ovnen slår fra. Fejmed-delelsen "AlAr dEp" vises og LED'ene ALF og ALC eller en af dem tændes på betjenings-panelet.	Tryksensoren/-afbryderen er defekt.	Udskift trykafbryderen. Detmö kun gores af en autoriseret Qlima-tekniker.
	Udledningsrøret/rog-gasrøret/skorstenen er blokeret.	Få udledningsrøret/roggasrøret/skorstenen renset af en autoriseret skorstensfejer med det samme. Tilkald en autoriseret skor-stensfejer.
	Det elektroniske print-kort er defekt.	Udskift printkortet. Detmö kun gores af en autoriseret Qlima-tekniker.
	Skorstenen er for lang. Tilkald en sagkyndig i skorstene for at for at fö kontrolleret, om skorstenen er i overensstemmelse med gældende lov. Tilkald en autoriseret Qlima-tekniker, for at fö kontrolleret, om skorstenen passer til ovnen.
	Dårlige vejrforhold Ved staerk blæst kan der opsta negativt undertryk i skorstenen. Kontroller om det er tilfældet, og start ovnen igen.
	Ovnen er overophedet. Rumtemperaturen er for hj. Åbn nogle dore til andre lokaler. Tilkald en autorisret Qlima-tekniker, hvis problemet fortsetter.
	Blaseren til recirculation af luften er defekt.	Udskift blæseren. Detmö kun gores af en autoriseret Qlima-tekniker.
	Midlertidigt stromsvigt En spændingsfejl, mens ovenen kører, medforer, at ovenen overophedes. Lad ovenen kole af, og papyld træpiller igen.
	Termostaten er i stykker. Udskift termostaten. Detmö kun gores af en autoriseret Qlima-tekniker.
Ovnen slås fra. Fejmed-delelsen "AlAr Sond" vises.	Sensoren til måling af temperaturen ved røgud-taget er defekt.	Udskift sensoren. Detmö kun gores af en autoriseret Qlima-tekniker.
	Røggassensorens ledin-ger sidder lös.	Reparer ledningerne. Detmö kun gores af en autoriseret Qlima-tekniker.
Fejmeddele-l sen "Cool Fire" vises	Ovnen er slukket af den indstillede timer-funktion aller tilstanden SAVE. Ovnen er i nedkolingsfasen.	Det er ikke en fejl. Nedkolingsfasen stop-per automatisk,;när ovenen er tilstrækkeligt afkølet.
	Strømafrydelse Når strømaftbrydelsen er udbedret, start Först ovenen i nedkolingsfasen. Efterfol-gende kan ovenen startes på ny.
Fejmeddele-l sen "Alar fan fail" vises	Røggasventilatoren er defekt eller PCB kan ikke ventilatorens peri-feriastighed.	Røggasventilatoren,PCB eller periferihas-tighedssensoren er defekt eller ledninger-ne er beskadiget eller sidder løst. Udbedr fejlen. Detmö kun gores af en autoriseret Qlima-tekniker.

9. PRODUKTARK

Leverandørens navn eller varemærke Qlima Qlima Qlima
Model		Fiorina 74-2 S-Line Fiorina 90-2 S-Line Thelma 74 S-line
Energieeffektivitetsklasse A+ A+ A+
Ovntype Træpiller Træpiller Træpiller
Direkte varmeeffekt (*) kW 7,8 8,7 7,8
Indirekte varmeeffekt (*) kW 0,0 0,0 0,0
Energieeffektivitetsindekset		126	126	126
Strømforbrug	W	300 / 100	300 / 115	300 / 100
Til Sluttingsspænding	V/Hz	230/-50	230/-50	230/-50
Brugbar energieffektivitet ved nominelt output / reduceret output (*)	%	90,2 / 91,3	89,5/91,3	90,2 / 91,3
Andre forholdsrregler i forb vindelse med montering, installation ell er vedligeholdelse af lokal rumopvarming		Se manual	Se manual	Se manual
CO-niveau ved 13 % O2nominal/nedsat kapacitet (*)	%	0,005/0,015	0,004/0,015	0,005/0,015
Emissioner ved lokal rumopvarming ved nominal varmeydelse (13% O2)	mg/Nm3	12	12	12
Ved rum på op til (*)	m3	200	240	200
Diameter for udtag til udstødningsgas	mm	80	80	80
Røggastemperatur nominal/nedsat kapacitet	°C	135 / 84,4	145,9 / 84,4	135 / 84,4
Påkrævet skorstenstræk	Pa	10	12	10
Påkrævet skorstensspjeld		Muligvis (***)	Muligvis (***)	Muligvis (***)
Kan anwendesammen med kombineret rør/skorsten		Nej	Nej	Nej
Brændseltype (****)		Ø 6 mm Din+/Önorm+/EN+	Ø 6 mm Din+/Önorm+/EN+	Ø 6 mm Din+/Önorm+/EN+
Brændslets nom. længe/diameter	mm	30 / 06	30 / 06	30 / 06
Træpillebeholders kapacitet	kg	13	13	13
Automatisch kørsel (min. - maks.)	h	7-18	6,5 - 18	7-18
Indtag til primær luft		Ja	Ja	Ja
Blæser til recirkulation		Ja	Ja	Ja
Luftfilter		Nej	Nej	Nej
Nettovægt	kg	81	91	81

() iht. EN14785:2006
(^) vejledende - varierer fra land til land
(^*) skal fastsættes af en professionnel autorisérer montor
( ) Brug kun anbefalet braendstof

10. GARANTIBETINGELSER

Ovnen leveres med 24 maneders garanti geldende fra kobsdatoen. Inden for denne periode repareres alle materiale-og fremstellingsfejl gratis. Folgende betingelser gelder:

1. Vi afviser udtrykkeligt alle yderligere krav på skadesgodtgorelse, herunder indirekte skader.
2. Reparation aller udskiftning afkomponenter inden for garantiperioden medforer ikke en forlængelse af garantiperioden.
3. Garantien bortfalder, hvis der er foretaget ændringer af ovenen, hvis der er mon-teret uoriginale reservedele, ellr hvis den har vaeret repareret af tredjemand.
4. Dele, der udsættes for normal slitage, eller som har en kortere levetid end den ovennævnte garantiperiode, for eksempel pakninger, forseglinger, brandkammers beklaedning, glas*, malede detailjer og keramik osv., er/DDke omfattet af garantien.
5. Garantien gælder kun, hvis det originale, datere de kobsbevis fremlægges, og hvis ingenændringer er foretaget af dette.
6. Garantien omfatter ikke skader, der skyldes handlinger, som ikke er i overensstemmelse med instruktionerne i davon brugsanvisning, forsommelse og brug af en forkert type brændsel. Det kan[vare meget farligt at bruge forkert brændstof**.
7. Omkostninger og risiko ved transport af ovenen eller dens dele pahviler altid koberen.
8. Garantien er kun gyldig, hiskomfuret er installereret af en professionnel (fortrins vis en Qlima-authoriseret) installer, og his den underskrevne driftsprotokol kan fremvises.

For at undgå unödvendige omkostninger anbefales det alto at læse davon brugsanvising først. Kontakt forhandleren eller installatoren, hvis der ikke kan findes en losning på eventuelle problemer.

• Ovnens glasparti er varmebestandigt til temperaturer, der er hójere end temperaturerne i ovenen. Folgelig kan glaspartiet kun blive beskadiget på grund af ärsager, der er.uden for producentens/distributorens ansvar. Derfor er beskadi-gelse af ovenens glasparti ikke dækket af garantien.
  ** Letantaendelige stoffer kan medfore en ukontrollabel forbranding med stikflammer. Provi sā fald aldrig at flytte ovnen, men sluk den omgäende. I ndstilfælde kan en brandslukker bruges dog kun en type B-brandslukker: kulsyreeller pulverslukker."

Elektriske apparater pågressive indgå i alminderigt usorderet husholdningsaffald: brug separate opsamlingsfaciliteter. Kontakt de kommunale myndigheder for information om muligheder for opsamling. Hvis elektriske apparater bortskaffes på losseplads eller lignende, kan farlige stoffer sive ned til grundvandet og derigennem på fodekæden, til skade for helbred og velfærd. Ved udskiftning af gamle apparater med nye, er forhandleren forpligtet til at modtage detGAME apparat som affald utden beregning. Batterier pågressive smides i aben ild, hvor de kan eksplodere eller frigive farlige væsker. Hvis du udskifter aller tilintetgør fjernbetjeningen, sä fjern batterierne, og kasser dem i overensstemmelse med gældende bestemmelse, fordi de er skadelige for miljoet.

PIEZAS IMPORTANTES
