NAVODILA ZA UPORABO Fiorina 902 SLINE QLIMA

POMEMBNI SESTAVNI DELI Stekleno okno Motor poža Transportni polž Napeljava za dovajanje zraka za izgorevanje Senzor temperature izpušnih plinov Senzor izpušnih plinov Nožice Ventilator za odvajanje plinov Pokrov zalogovnika Kontrolna plošča Zalogovnik za pelete Pokrov za servisni dostop Ventilator za kroženje zraka Vklop/Izklop Varnostni thermostat z možnostjo ročne ponastavitve Elektronsko vezje Komora izpušnih plinov Vrata kurišča Gorilnik nad zbiralnikom pepela Zbiralnik pepela Slika 2 Slika 1

Spoštovani, Čestitamo Vam ob nakupu Vaše Qlima peči. Kupili ste kvaliteten izdelek, s katerim boste zadovoljni dolgo vrsto let, če ga boste uporabljali v skladu z navodili za uporabo. Preberite jih pred prvo uporabo Qlima peči. V imenu proizvajalca Vam zagotavljamo 2 leti garancije na mogoče napake v materialu ali izdelavi. Želimo Vam prijetno toploto in ugodno počutje z Vašo Qlima pečjo. PVG International b.v. Slovensko predstavništvo

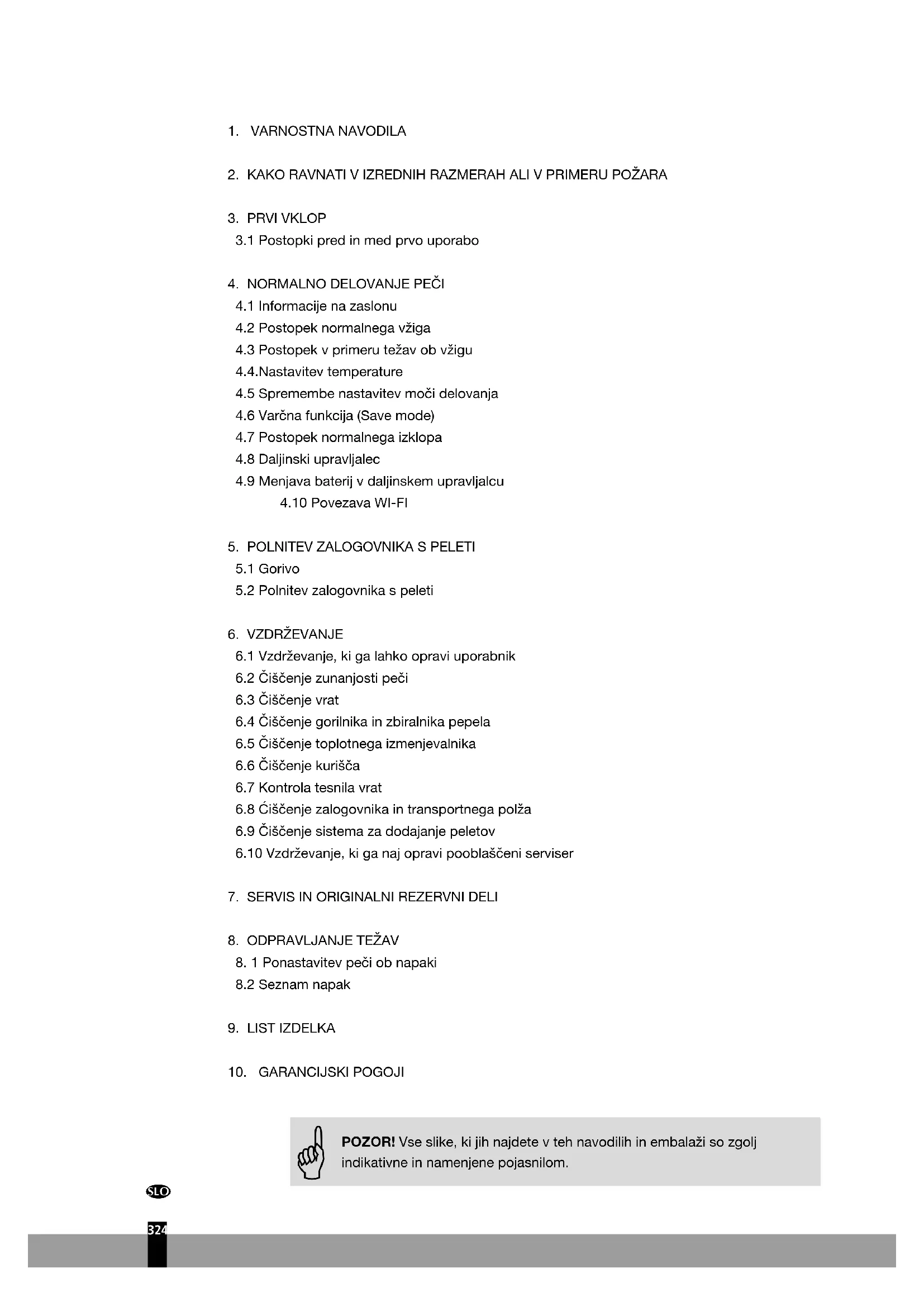

4.3 Postopek v primeru težav ob vžigu

4.4.Nastavitev temperature

4.5 Spremembe nastavitev moči delovanja

4.9 Menjava baterij v daljinskem upravljalcu

5.2 Polnitev zalogovnika s peleti

6.1 Vzdrževanje, ki ga lahko opravi uporabnik

6.2 Čiščenje zunanjosti peči

6.5 Čiščenje toplotnega izmenjevalnika

6.6 Čiščenje kurišča

6.7 Kontrola tesnila vrat

6.8 Ćiščenje zalogovnika in transportnega polža

6.9 Čiščenje sistema za dodajanje peletov

6.10 Vzdrževanje, ki ga naj opravi pooblaščeni serviser

8. 1 Ponastavitev peči ob napaki

POZOR! Vse slike, ki jih najdete v teh navodilih in embalaži so zgolj indikativne in namenjene pojasnilom. y325

POZOR! Vse slike, ki jih najdete v teh navodilih in embalaži so zgolj indikativne in namenjene pojasnilom, zato se lahko rahlo razlikujejo aparatov v Vaši lasti. Referenčna naprava je tista, ki ste jo kupili. Neupoštevanje teh navodil za uporabo lahko rezultira v prenehanju garancije in lahko privede do nevarnih situacij. Napravo instalirajte le v primeru, da ustreza lokalnim/ nacionalnim predpisom, zakonom in standardom. Izdelek je namenjen ogrevanju bivalnih prostorov in je primeren le za postavitev v suhih notranjih pros- torih kot so kuhinja, dnevna soba ali garaža. Peči ne postavljajte v spalnico ali kopalnico. Za učinkovito delovanje peči in zaradi Vaše varnosti je pravilna instalacija peči zelo pomembna. Zato:

• To peč mora namestiti strokovno usposob- ljen inženir ogrevanja ali montaže (najbolje pooblaščenec družbe Qlima), drugače garan- cija ne bo veljala. Če navodila v tem priročniku odstopajo od krajevne in/ali državne zakonoda- je, je treba upoštevati bolj stroge pogoje. Proiz- vajalec in distributer na noben način nista odg- ovorna za neskladnost namestitve s krajevnimi zakoni in predpisi in/ali v primeru nepravilnega zračenja in/ali prezračevanja in/ali nepravilne uporabe.

• Peč je lahko vgrajena le v prostorih kjer njena postavitev, konstrukcija zgradbe in uporaba prostora ne preprečujejo ali ovirajo varne upo- rabe peči. y326 V primeru težav s pečjo in v primeru, da Vam ta navodila niso razumljiva takoj pokličite servis.

• Pri izgorevanju peletev je potreben kisik, ki pri- haja iz zraka. Vedno poskrbite, da napeljava za dovod zraka v gorilno komoro lahko v peč vleče svež zrak, ki prihaja iz zunanjosti bivalnih prostorov.

• Nikoli ne prekrivajte zračnikov. Zagotovite, da je odprtina napeljave za vhod zraka vedno čista.

• Za transport peči uporabite primerno opremo. Uporaba neprimerne opreme ima lahko za posledico poškodbe oseb in/ali peči.

• Stvari in vnetljivih materialov ne puščajte bližje kot 200 mm ob straneh in zadnji strani peči, oz. 800 mm pred vratci kurišča na čelni strani peči.

• Peč je načrtovana kot samostoječa enota in ni namenjena za vgradnjo.

• Med stranicami peči oz. zadnjo stranjo peči in zidovi pustitite vsaj 200 mm prostora. pečjo

• Ohišje peči se lahko med delovanjem močno segreje. Otrok NE puščajte v bližino peči. Ob delujoči peči naj bo vedno prisotna odrasla os- eba. Preprečite, da bi se s pečjo igrali otroci.

• Ta naprava ni namenjena, da bi jo uporabljale osebe (vključno z otroci) z zmanjšanimi fizičnimi, čutnimi ali duševnimi sposobnostmi ali osebe s pomanjkanjem izkušenj in znanja, razen če se jih nadzira ali so prejele navodila glede uporabe naprave od osebe, ki je odgovorna za njihovo varnost. Otroci, mlajši od 3 let, se napravi ne smejo približati, razen če so pod stalnim nadzorom.

• Otroci, stari od 3 do 8 let, smejo napravo vključiti/ y327 izključiti, če je nameščena v položaju, običajnem za njeno delovanje, če so otroci pod nadzorom ali če dobijo napotke za varno uporabo naprave in razumejo nevarnosti pri uporabi.

• Otroci, stari od 3 do 8 let, naprave ne smejo priključevati na električno omrežje, je nastavljati in čistiti ali vzdrževati.

• Samih brez nadzora jih NE puščajte niti ob embalaži, saj obstaja nevarnost zadušitve.

• Ohišje peči se lahko ob uporabi zelo segreje. Zato ob delu s pečjo uporabljajte na vročino odporno osebno zaščito.

• Med montažo in vzdrževanjem peči vedno up- orabite potrebne osebne zaščitne pripomočke kot so zaščitna očala, rokavice, itd..

• Bodite previdni pri polnjenju zalogovnika s pe- leti kadar je peč še vroča. Bodite pozorni, da se vreča peletov nikoli ne nahaja v dosegu ognja.

• Bodite pazljivi ob nošenju vnetljivih oblačil, saj se lahko, če bi se plamenu v peči preveč približali, zaradi le-tega vžgejo.

• V prostoru kjer stoji peč ne uporabljajte vnetljivih sredstev. Izognite se tveganju tako, da iz pros- tora s pečjo odstranite vse vnetljive tekočine in materiale.

• Peč je zelo težka, prepričajte se, da bodo tla zdržala težo peči.

• Uporabljajte le kakovostne suhe lesne pelete brez ostankov lepila, smole ali drugih dodatkov. Premer 6 mm. Maksimalna dolžina 30 mm.

• Ne uporabljajte drugega goriva razen zgoraj omenjenih lesnih peletov. Druge vrste goriva, kot so lesni sekanci, z ostanki lepila in / ali topil, les na splošno, karton, tekoča goriva, alkohol, olje, bencin, odpadni materiali, odpadki ali smeti itd. so vse prepovedane.za uporabo v peči.

• Slab, moker, impregniran ali barvan les bo v y328 dimniku ali sami peči povzročil kondenzacijo in/ ali saje. Posledično bo peč delovala slabše, up- oraba takega lesa pa je lahko tudi nevarno.

• Dimnik čistite in ometajte redno in skladno z lo- kalnimi predpisi in zakonodajo ter morebitnimi zahtevami zavarovalnice. Če predpisi ali zahteve tega ne predpisujejo, naj pooblaščena oseba ves grelni sistem in dimnik pregleda ter vzdržuje vsaj dvakrat letno (prvič pred pričetkom grelne sezo- ne). Ob bolj intenzivni uporabi peči grelni sistem vključno z dimnikom čistite bolj pogosto.

• Peči ne uporabljajte kot žar. Na vsako dimniško cev priključite le po eno peč. Priključitev več peči na posamezen dimnik je nevarno. Peč potrebuje električno napajanje. Pazljivo prebe- rite navodila za uporabo in naslednja opozorila:

• Ne uporabljajte poškodovanega električnega kabla.

• Poškodovan električni kabel naj zamenja pooblaščeni serviser.

• Električnega kabla ne priščipajte in ne prepogi- bajte.

• Prepričajte se, da se električni kabel ne dotika vročih delov peči.

• Peči na električno napajanje NE priključite s pomočjo podaljška. Če vtičnica ni ozemljena naj to stori kvalificiran električar.

• Preverite napajanje. Peč mora biti priključena le na ustrezno ozemljene vtičnice - 230 V / 50 Hz ~ Peč mora biti vedno priključena le na ozemljeno električno vtičnico. Prepovedno jo je priklapljati na elektorčno vtičnico, ki ni ozemljena. y329

• Vtičnica mora biti lahko dostopna tudi, ko je na- prava povezana.

• je peč primerna za Vašo vtičnico.

Električno napeljavo naj še pred priklopom peči pregleda kvalificiran električar še posebej, če niste prepričani, da je narejena pravilno.

• Izogibajte se stiku z vodo. Ne pršite peči in je ne potapljajte v vodo. v vodi, saj bi to lahko pri- peljalo do kratkega stika.

• Pred čiščenjem ali zamenjavo delov peč vedno odklopite iz električnega napajanja.

• Pred vsakim vzdrževalnim delom na peči vtič vedno potegnite iz električne Vtičnice.

• Izvlecite vtič iz vtičnice vedno, kadar peč ni v uporabi.

• Peči ne spreminjajte. To lahko privede do nevar- nih situacij. Takšni posegi imajo za posledico razveljavitev garancije.

• Shranite ta navodila za uporabo.

• V nujnih primerih vedno delujte v skladu z napot- ki, ki jih dajejo gasilci. y330

nacionalne / lokalne zakone in se prepričajteali je dovoljeno) ali dimnik zamašite z mokro krpo. POZOR: dimnik je lahko vroč. Za zaprtje le-tega vedno nosite toplotno odporne rokavice.

4. Takoj obvestite gasilce.

5. Prezračite prostor tako, daodprete vsa okna in vrata ter tako preprečite nabi-

Prvi zagon mora opraviti pooblaščeni serviser. Pri prvem zagonu je potrebno peč pri- lagoditi tako, da pri vsaki od petih stopenj izgorevanja dobimo ustrezeno mešanico zraka in goriva. Razmerje je močno odvisno od izvedbe dimnika in se lahko nastavi šele po namestitvi peči.Napačno razmerje med zrakom in gorivom lahko povzroči resne okvare peči in poveča porabo goriva.

Nikoli sami ne spreminjajte servisnih parametorv v servosnem meniju S tem lahko povzročite resne okvare peči in garancija takrat preneha veljati. Peč lahko nastavlja le pooblaščeni serviser.

1. Prepričajte se, ali je peč nameščena v skladu z navodili za namestitev.

2. Pred uporabo peči odstranite vso vsebino (dokumente, navodila za uporabo),

rokavico (priporočljivo) in druga priložena orodja, ki se uporabljajo pri peči za varen dostop do kurišča, (dolaganje goriva).

3. Napolnite zalogovnik s peleti.. Glej poglavje 5, “Polnjenje zalogovnika s peleti”

teh navodil, ki govori o vrsti peletov, ki naj se uporabljajo in o pravilnem načinu polnjenja zalogovnika.

5. Glejte poglavje 4, “Normalno delovanje peči” za več informacij o uporabi daljins-

kega upravljalca (če je ta vključen v obseg dobave) in procesu zagona.

6. Peč je narejena iz visoko kakovostnega jekla premazanega z zaščitnim slojem.

Ob prvem ciklu vžiga se bo zaščitni premaz strdil in zapekel na jeklo. Ta posto- pek lahko traja nekaj časa. Zato je ob prvem delovanju peči normalno, da le-ta oddaja vonj. V tem obdobju zato prostor zadovoljivo zračite.

7. Med uporabo peči nikoli ne puščajte odprtih vrat kurišča. Vedno poskrbite, da

bodo vrata med delovanjem peči varno zaprta.

8. Vklopite peč in izberite prvo stopnjo moči izgorevanja.

Da bi se izognili trajnim poškodbam peči je priporočljivo, da peč prvih 24 ur deluje na najnižji stopnji delovanja. Kasneje pa lahko moč delovanja postopo- ma povečujete. Peč naj nato neprekinjeno deluje vsaj še tri ali štiri ure.

9. Preverite ali med delovanjem peči morda v prostor ne uhajajo izpušni plini.

skozi za to predvidene reže na sprednji strani peči. Ventilator deluje le takrat, ka- dar je peč dovolj ogreta (približno 15 - 20 minut po vklopu peči). Če se ventilator ne vklopi izklopite peč, da preprečite okvare peči škoda. Težavo odpravite pred ponovnim vklopom peči. Ta peč ima vgrajen ventilator za kroženje zraka. Ko vklopite stikalo ventilatorja le-ta izpihuje ogret zrak iz peči v prostor in ga tako ogreva.

11. Prepričajte se, da ima peč pravilno razmerje zrak / gorivo pri vsaki od petih

stopenj zgorevanja tako, da nadzirate izgled plamena na vsaki od petih stopenj zgorevanja (glej sliko 1). Če je potrebno prilagodite razmerju zrak / gorivo. Prila- goditev razmerja zrak / gorivo lahko izvede samo pooblaščeni serviser.

12. Preverite vlek dimnika z merilnikom diferenčnega tlaka in nastavite loputo dim-

nika, kadar je le-ta nameščena. Ko je položaj lopute dimnke enkrat nastavljen, se lahko spreminja le v primeru nuje, kot npr. požara v dimniku.

13. Prepričajte se, da je pri vsaki od petih stopenj delovanja temperatura izpušnih

plinov dima ostaja nižja kot 220 °C. Če temperatura izpušnih plinov v kateri od petih stopenj izgorevanja presega 220 °C je potrebno delovanje peči na tej sto nji ponovno prilagoditi tako, da zmanjšate hitrost dodajanja peletov in nastavite hitrost ventilatorja za sesanje izpušnih plinov in ali povečate hitrost ventilatorja kroženje/izpih zraka. y332 Nastavitev optimalnega delovanja peči s strani pooblaščenega servisa ima naslednje prednosti:

• manj nabiranja saj tako v dimniku kot v peči

• Komponente peči bodo manj obremenjene, peč ima zato daljšo življenjsko dobo.

• število ur potrebnih za servisiranje in vzdrževanje peči se zmanjša

14. Ko je delovanje peči prilagojeno, je le-ta pripravljena za uporabo.

4. NORMALNO DELOVANJE PEČI

Pred vsakim zagonom je potrebno očistiti kaseto za pepel in gorilnik. Za pravilen postopek glej poglavje 6.4. Pred zagonom tudi zaprite vrata peči. Peč se ne sme uporabljati kadar hkrati delujejo morebitni sistem za dovod Zraka v prostor, sistem ogrevanja z vročim zrakom ali druge naprave, ki lahko vplivajo na tlak zraka v prostoru. Te naprave morajo biti pred uporabo peči na pelete izklopljene.

4.1 INFORMACIJE NA ZASLONU

Tipka 1: S to tipko znižate želeno temperaturo. Uporablja se tudi za za prikaz in spremembo stopnje sproščanja toplote. Tipka 2: S to tipko zvišate želeno temperaturo. Uporablja se tudi za za prikaz in spremembo stopnje sproščanja toplote. Tipka 3: Uporablja se za vklop in izklop peči. Sprejemnik 4: Sprejemnik daljinskega upravljalca Led 5: Opozarja na aktiviran alarm ob napaki C (C pomeni temperatura). Za več informacij si oglejte poglavje 8.2 “Seznam napak”. Led 6: Opozarja na aktiviran alarm ob napaki F (F pomeni izpušni plini). Za več informacij si oglejte poglavje 8.2 “Seznam napak”. Led 7: Peč je opremljena s časovnikom, s pomočjo katerega lahko nastavite samodejni čas vklopa in izklopa peči.. Ko ta LED sveti, je funkcija akti- virana. Led 8: Opozarja, da je dosežena nastavljena temperatura .Na zaslonu se tudi izpiše vrednost nastavljene temperature. Led 9: Javlja,da je transportni polž za pelete pripravljen Led 10: Javlja,da je vžigalna svečka pripravljena

y333 Zaslon 11: Prikazuje sobno temperaturo in stopnjo oddajanja toplote. V primeru okvare, zaslon prikazuje kodo napake. Led 12: Prikaz vklopa/izklopa Off Pečje izklopljena ali se bo izklopila. Fan Aktiviran je način predgretja. Load Poteka transport peletov. Hkrati sveti tudi LED 9 (glej sliko 2). Fire On Peč je v fazi vžiga. On 1 Peč je prižgana in gori na poziciji 1, na jnižji stopnji oddajanja top- lote nižji. Eco Peč je dosegla nastavljeno temperaturo. StoP Peč je v načinu samodejnega čiščenja pepela.Ventilator za odva- janje izpušnih plinov deluje z največjo hitrostjo, motor za pogon sistema transporta peletov pa z minimalno hitrostjo. Atte To opozorilo se pojavi kadar poskušate zagnati peč med proce- som ohlajanjem.

4.2 POSTOPEK NORMALNEGA VŽIGA

Gorilnik je potrebno očistiti pred vsako uporabo peči. Kadar peč prižigate spomočjo funkcije časovnika, je potrebno gorilnik očistiti pred vsakim samodejnim vklopom. Normalen postopek zagona peči in njenega delovanja je kot sledi:

1. Poskrbite, da bo kurišče prazno in čisto.

2. Prepričajte se, da so vrata kurišča zaprta.

vžigalna svečka prižge peč.. Na zaslonu se pojavi izpis “Fan ACC” in prižge se lučka LED 10, ki signalizira, da je vžigalna svečka prižgana.

5. Po približno 1 minuti, se na zaslonu izpiše sporočilo “Load Wood”. V tej fazi,

polž transportira pelete iz zalogovnika do kurišča. Zaradi vročine svečke, se pelete vžgejo.

7. Prižge se ventilator za izpih zraka, ki v peč vleče zrak iz prostora na zadnji strain

peči. Zrak se nato v peči ogreje in izpiha azaj vprostor na prednji strani peči.

8. Med normalnim obratovanjem zaslon prikazuje stopnjo moči delovanja peči

(1-2-3-4 ali 5) in temperaturo prostora.

9. Ko je vprostoru dosežena želena temperatura, se na zaslonu izpiše “ECO” tem-

perature prostora. Peč še naprej deluje na najnižji stopnji moči Kadar je aktivna varčna funkcija “Save” se, ko je nastavljena temperatura dosežena, peč samo- dejno izklopi. Glej odstavek 4.6 za dodatna pojasnila o delovanju varčne tipke.

4.3 POSTOPEK V PRIMERU TEŽAV OB VŽIGU

Kadar prižigate peč pri temperaturah prostora pod 0 ° C, ali ko je verjetno, da je tem- peratura zraka uporabljanega za delovanje nižja od 0 ° C, je postopek vklopa drugačen. Ob nižjih temperaturah zraka ob postopku vžiga ne pride do dovolj močnega plamena. Na zaslonu se izpiše “ALARM NO FIRE”. y334 Kadar želite takrat prižgati plamen v kurišče položite “sprožilec” in zakurite ogenj s pomočjo vžigalic. vklopite vžig s pomočjo tekmo, počakajte 1 minuto in nato peč prižgite z normalnim postopkom opisanim v poglavju 4.2.. Če se tudi pri tem postopku ne pojavi dovolj močan plamen, naj pooblaščeni serviser spremeni parametre nastavitev.

dejno vrne v način normalnega prikaza.

5. Nastavitev želene temperature je zaključena.

6. Želeno temperaturo lahko nastavite tudi s pomočjo daljinskega upravljalca. Za

izvedbo nastavitev s pomočjo daljinskega upravaljalca poglejte poglavje 4.8. Želeno temperaturo lahko nastavljate v razponu med 07°C in 40°C.

2. Pritisnite tipko 1 za zmanjšanje stopnje moči delovanja. Zaslon prikazuje nasta-

3. Pritisnite tipko 2 za povečanje stopnje moči delovanja. Zaslon prikazuje nastavl

4. Po vnešeni nastaviti želene stopnje moči delovanja se po 3 sekundah prikaz

valnik samodejno vrne v način normalnega prikaza.

5. Nastavitev želene stopnje moči delovanja je končana.

6. Želeno stonjo miči delovanja lahko nastavite tudi s pomočjo daljinskega up-

ravljalca. Za izvedbo nastavitev s pomočjo daljinskega upravaljalca poglejte poglavje 4.8.

4.6 VARČNA FUNKCIJA (SAVE MODE)

Kadar je aktivirana ta funkcija se peč samodejno ugasne, ko doseže nastavljeno tem- peraturo povečano za vprogramirano razliko in se ponovno samodejno prižge, ko tem-

y335 peratura prostora pade na nastavljeno vrednost zmanjšano za vprogramirano razliko. Varčna funkcija (Save mode) se lahko aktivira le takrat, kadar časovnik ni aktiven.

dokler se na zaslonu ne pričneta izmenjavati napisa “PR28” in “OFF” ali številka med 1 in 15.

5. Kadar se na zaslonu izpiše “OFF” je varčna funkcija SAVE izklopljen. Izklop

lahko sprožite s pritiskom gumba 1 ali 2. S pritiskom na gumba 1 ali 2 zaslon prikaže razpon možnega odstopanja temperature med 1 °C in 15 °C.

7. Varčna funkcija je sedaj aktivirana in peč lahko prižgete.

1. Izklopite peč in ponovite zgoraj opisane korake, dokler se na za slonu ne izpiše

3. Varčna funkcija je sedaj izklopljena.

Da bi se izognili prepogostim vklopom in izklopom peči in posledično prekomerni obra- bi sestavnih ni priporočljivo nastaviti temperaturne razlike manj kot 2 ° C ali več kot 4 ° C.

4.7 POSTOPEK NORMALNEGA IZKLOPA

Za izklop peči pritisnite in držite gumb 3 dokler se na zaslonu ne izpiše “OFF”. Med fazo zaustavljanja se zaustavita transport peletov v kurišče in ventilator za kroženje vročega zraka. Ventilator za vlek izpušnih plinov še nekaj časa deluje in se izklopi, ko se peč ohladi.

4.8 DALJINSKI UPRAVLJALEC

Kako uporabljati daljinski upravljalec:

1. Daljinski upravljalec usmerite v krmilno ploščo na peči.

3. Vsako izbrano funkcijo na daljinskem upravljalcu je potrebno potrditi z gumbom

ECONO TURBO SEND OFF 2 ON 2 ON 1 AUTO OFF 1 CANCEL . Po vsaki potrjeni izbiri se zasliši akustični signal.

ECONO TURBO SEND OFF 2 ON 2 ON 1 AUTO OFF 1 CANCEL ON/OFF: To funkcijo uporabite za vklop in izklop peči in daljinskega upravljalca. Pritisnite in držite gumb vsaj 2 sekundi za vklop ali vklop peči. Za potrditev pri- tisnite ECONOTURBO SEND

CLOCK: Uporabljate, kot je opisano v nadaljevanju. Funkcije ure za nastavitev daljinskega upravljalnika:

in za potrditev vnosa še tipko ECONOTURBO SEND

(tipka 3). Peč izpiše sporočilo ON1-ON2-ON3-ON4 ali ON5. Daljinski upravljalec prikazuje nastavlj- eno stopnjo moči 2. Izberete lahko tudi samodejno delovanje. Glej sliko 6. SAMODEJNO DELOVANJE Ko je aktivirana ta funkcija peč na osnovi razlike med izmerjeno temperature prostora in želeno nastavljeno temperaturo samodejno določi moč svojega delovanja. Za izbiro sa- modejne funkcije pritisnite gumb ECONO TURBO SEND OFF 2 ON 2 ON 1 AUTO OFF 1 CANCEL (tipka1) dokler ne posveti simbol . Pritisnite ECONOTURBO SEND

(tipka 1), izberite želeno stopnjo moči in potrdite s ECONOTURBO SEND

OFF 2ON 2ON 1 AUTOOFF 1 CANCEL

(tipka 2). Glej sliko 7. FUNKCIJA TURBO Kadar je aktivna funkcija TURBO peč 30 minut deluje na najvišji stopnji. Želena temperatura je takrat nastavljena na 30 ºC. Po 30 minutah se peč povrne v način delo- vanja, ki je bil programiranpred izbiro funkcije TURBO. Za izbiro funkcije TURBO za več kot 2 sekundi pritisnite gumb (tipka 1) ECONO TURBO

(tipka 3). Za aktivacijo funkcije TURBO za več kot 2 sekundi pritisnite ECONO TURBO

SENDOFF 2ON 2ON 1 AUTOOFF 1 CANCEL

(tipka 1). Na zaslonu daljinskega upravljalca (2) se izpišeTURBO, ter vrednost nastavljene moči in temperature. S ECONOTURBO SEND

V načinu ECONO temperatura ostaja konstantna. Peč vsakih 10 minut prilagodi moč delovanja, dokler ne doseže 1. stopnje izmenjave toplote. Za aktiviranje ekonomične funkcije za več kot 2 sekundi pritisnite gumb ECONO TURBO SEND OFF 2 ON 2 ON 1 AUTO OFF 1 CANCEL (tipka 1), dokler se na zaslonu ne izpiše ECONO in izbiro potrdite s pritiskom na gumb ECONOTURBO SEND

OFF 2ON 2ON 1 AUTOOFF 1 CANCEL

(tipka 3). Za deaktivacijo funkcije za več kot 2 sekundi pritisnite gumb ECONO TURBO SEND OFF 2 ON 2 ON 1 AUTO OFF 1 CANCEL (tipka 1). Na zaslonu daljinskega upravljalca seizpiše ECONO. Pritisnite gumb ECONOTURBO SEND

2. Peč vzdržuje temperaturo in moč izmenjave toplote, ki je bila nastavljena

3. Najmanjši možen čas med izkllopomk in ponovnim vklopom peči je 20

minut. To je čas, ki je potreben, da pečzaključi fazo ohlajanja.

4. Po vsaki prekinitvi napajanja je potrebno časovnik ponovno nastaviti.

(tipka 1) za izklop peči s pomočjo programa 1. Na zaslonu daljins- kega upravljalca mižika čas in simbol OFF1. S ECONO TURBO SEND OFF 2 ON 2 ON 1 AUTO OFF 1 CANCEL

ECONO TURBO SEND OFF 2 ON 2 ON 1 AUTO OFF 1 CANCEL (tipka 2 in 3) določite želeni časovni interval (v korakih po 10 minut). Za potrditev pritisnite

je sedaj prikazan na zaslonu daljinskega upravljalca. S ECONOTURBO SEND

(tipka 3). Glej sliko 13. DNEVNE PONOVITVE S pomočjo funkcije samodejnega delovanja je lahko čas želenega vklopa ali izklopa peči aktiven vsakih 24 ur. Pritisnite gumb (tipka 1)

ECONOTURBOSENDOFF 2ON 2ON 1

AUTO OFF 1 CANCEL za vsaj 2 sekundi, da funkcijo aktivirate. Na zaslonu daljinskega upravljalca se izpiše AUTO. Pritisnite

(tipka 3) za potrditev izbire. Glej sliko 14. Pred samodejnim vklopom peči vedno očistite gorilnik. Tako preprečite poškodbe peči in okolice.

4.9 MENJAVA BATERIJ V DALJINSKEM UPRAVLJALCU

Kadar je potrebno zamenjati baterije v daljinskem upravljalcu najprej odprite pokrovček na zadnji strani kot je prikazano na sliki 15. Stare baterije zamenjjate z novimi. Bodite pozorni na pole + in -. Uporabite baterije aaa, 1,5V.

Pečico se lahko poveže z izbirnim WiFi modulom. S tem WiFi modulom lahko vklopite ali izklopite pečico. Uporaba časovnika pečice je enostavna in zelo pripravna. Poleg tega lahko temperaturo odčitavate na oddaljen način. Za priključitev posebnega WiFi modula za to pečico je na zadnji strani enote prisoten priključni vtič. Za več informacij stopite v stik s svojim lokalnim prodajalcem.

Uporaba slabih ali neprimernih peletov (slaba kvaliteta ali mere drugačne od predvidenih) lahko poškoduje peč. Poškodb povzročenih z uporabo neprimer- nih peletov garancija ne krije. Na trgu dobite pelete različnih kvalitet in karakteristik. Peleti slabe kvalitete negativ- no Vplivajo na učinkovitost izgorevanja, onesnažijo peč in lahko v skrajnem primeru povzročijo zelo nevarne situacije. Uporabljajte izključno kvalitetne pelete premera 6 mm in največje dolžine 30 mm. Na trgu obstajajo različni tipi peletov z različnimi kararakteristikami in različne kvalitete. Kvalitteni peleti imajo naslednje karakteristike:

- Premer 6 mm. - Največja dolžina 30 mm. - Peleti skladni s standardom 6mm DIN+ / Ö-NORM+ / EN+ ali ekvivalentni. - Dobro prešani, brez ostankov lepil, smole ali drugih dodatkov. - Svetleča, enakomerna zunanjost. - Enakomerna dolžina in brez prahu v pakiranju. - Vsebnost vlage: < 10%. - Ostanek pepela: < 0,5%. - Kvalitetni peleti v vodi potonejo. Na splošno pelete pomanjkljive kvalitete prepoznate po sledečih karateristikah: - Premer peletov ni 6 mm in/ali peleti so neenakomerega premera. - Dolžina peletov je drugačna in/ali peleti peleti so različnih dolžin, velik je delež kratkih peletov v pakirianju. - Na površini peletov so vidne prečne in/ali vzdolžne razpoke. - Prisotnost velikega deleža prahu. - Površina se ne sveti. - Plavajo na vodi. Uporaba peletov neprimerne kvalitete vodi do: - Nepopolno izgorevanje. - Pogoste blokade gorilnika. - Povečana poraba peletov. - Manj toplote in manjša učinkovitost peči. - Umazano steklo. - Več pepela in negorljivih ostankov. - Višji stroški vzdrževanja.

Pelete vedno shranjujte in transporirajte v suhih razmerah. Lesni peleti se ob stiku z vlago lahko znatno povečajo. Za več informacij o peletih, kontaktirajte svojega prodajalca ali pooblaščen servis Qli- ma.

5.2 POLNITEV ZALOGOVNIKA S PELETI

Odprite pokrov zalogovnikalesnih peletov na vrhu peči in ga napolnite rezervoar do 3/4. Pri tem pazite, da ne peleti ne padejo v peč. Zaprite pokrov. Nikoli se ne dotikajte vrtečih se delov znotraj zalogovnika. Da bi se izognili dotikanju vrtečih se delov znotraj zalogovnika, je najbolje, da pred polnjenjem zalogovnika peč vedno ugasnete in iz električne vtičnice izvlecite električni kabel. y340 Kadar je potrebno zalogovnik dopolniti med delovanjem peči pazite, da, peleti in / ali vreča peletov ne pridejo v stik z vročo površino peči, saj bi to lahko povzročilo nevarne situacije. Pazite, da se ne dotikate vrtljivih delov v notranjosti zalogovnika za pelete.

Vročina, pepel in drugi ostanki izgorevanja peletov zahtevajo redno čiščenje in vzdrževanje peči, tako s strani končnega uporabnika kot pooblaščenega servisa. Redno čiščenje peči je pomembno, saj prispeva k njeni varni uporabi, učinkovitosti njenega delovanja in ji hkrati podaljšuje življensko dobo. Za čiščenje zunanjosti in notranjosti peči nikoli ne uporabljajte jeklene volne, solne kisline ali drugih jedkih, korozivnih ali abrazivnih snovi. Po obdobju daljšega izklopa peči je potrebno nekaj časa nadzorovati delovanje peči in dimnika za primer, da se zaradi daljšega nedelovanja v peči in/ali dimni napeljavi niso po- javile morebitne ovire. Pred vsakim začetkom očistite gorilni lonec, steklo in lovilec pepela pečice. To je zelo po- membno za pravilno in varno delovanje. To je treba upoštevati še posebej pri uporabi pro- gramiranja časovnika ali WiFi krmilne enote.

Z vzdrežavanjem peči pričnite šele takrat, kadar ste prepričani, da sta se notranjost in zunanjost peči ohladili. Pred pričetkom vzdrževalnih del se prepričajte, da je peč izklopljena iz električnega napajanja. Opravilo Pogostot Očistite zunanjost peči Vsakih 14 dni Očistite vrata kurišča Pred vsakim vklopom, tudi samodejnim s pomočjo časovnika Očistite gorilnik Pred vsakim vklopom, tudi samodejnim s pomočjo časovnika Očistite predal za pepel Pred vsakim vklopom, tudi samodejnim s pomočjo časovnika Očistite toplotni izmenjevalec Dnevno Očistite kurišče Vsakih 14 dni Preverite tesnilo vrat Dvakrat letno, prvič ob pričetku kurilne se- zone, nato po 2500 kg porabljenih peletov Očistite zalogovnik in transportnega polža Enkrat na mesec in po 2500 kg porabljenih peletov Čiščenje kanala za dodajanje pele- tov Enkrat tedensko

6.2 ČIŠČENJE ZUNANJOSTI PEČI

Zunanjost peči čistite s hladno vodo in milnico. Za čiščenje ne uporabljajte grobih čistil ali čistil na osnovi topil, saj lahko poškodujejo površine peči. y341

Odprtino vrat peči je potrebno očistiti pred vsakim zagonom peči. Tako boste preprečili nabiranje saje in pepela. Steklo vrat peči je keramično, vendar lahko zaradi ekstremnih temperaturnih spre- memb kljub temu poči. Zato pred čiščenjem počakajte, da se steklo popolnoma ohladi. Za čiščenje uporabite navadno čistilo za steklo in mehko krpo. Steklo vratc čistite le takrat, kadar je peč popolnoma hladna.

6.4 ČIŠČENJE GORILNIKA IN ZBIRALNIKA PEPELA

Kurišče in zbiralnik pepela je potrebno očistiti pred vsakim zagonom peči.

1. Odstranite gorilnik in pladenj za pepel tako, da ju dvignete iz njunega ležišča.

3. Gorilnik, pladenj za pepel in rešetke dodatno očistite s kračo in sesalcem. Kadar

so zamašene odprtine na dnu gorilnika, jih odmašite z ostrim predmetom.

pravilno vstavljen. Velika odprtina naj bo pozicionirana blizu vžigalne svečke (kot je prikazano na slikah 19 in 20). Kadar gorilnik ni pravilno vstavljen peči ni moč prižgati.

6.5 ČIŠČENJE TOPLOTNEGA IZMENJEVALCA

Toplotni izmenjevalnik je potrebno očistiti vsak dan. Čistite ga s pomočjo strgala. Pred pred čiščenjem preverite ali je peč ugasnjena in ali so vrata peči zaprta. Vzvod strgala nameščeno na odprtini rešetk premikajte naprej in nazaj (glej sliko 21). Postopek pono- vite 5 ali 6-krat, dokler se strgalo ne premika naprej in nazaj brez odpora.

6.6 ČIŠČENJE GORILNIKA

Najprej očistite toplotni izmenjevalec (glej poglavje 6.5 čiščenje toplotnega izmenje- valca).

1. Odstranite gorilnik in zbiralnik pepela. Glej poglavje 6.4.

2. Odstranite toplotno zaščito, ki se nahaja na zgornji strani kurišča.

a. Prednjo stran toplotnega ščita potisnite navzgor potisnite navzgor (slika 22), da popustijo pritrdilne točke 2 (slika 23). Nato toplotni ščit potisnite naprej, da popustijo tudi pritrdilne točke 1 (slika 23). b. Zadnjo stran toplotnega ščita pomaknite navzdol (slika 24). c. Levo stran ščita potisnite navzgor v smeri puščice 1 (slika 25) in zavrtite des- no stran ščita navzdo v smeri puščice 2 (slika 25). d. Nato toplotni ščit odstranite iz kurišča. y342

3. Nato odstranite notranjo oblogo kurišča.

a. Odstranite vijake 1 in 2 (slika 26). b. S pomočjo izvijača odstranite oblogio kurišča (Slika 27). c. Potegnite oblogov smeri vrat in jo odstranite iz peči. To ponovite z oblogo na desni strani (sliki 28 in 29). d. Odstranite toplotni odsevnik na zadnji strani kurišča tako, da ga premaknete naprej. Če je potrebno, uporabite izvijač. Odstranite deflektor iz peči (slika 30). e. Odstranite toplotni odsevnik z desne in leve stranice. Premaknite strani- ce naprej v smeri vrat za približno 2 cm dokler ni sprednji del pred delom označenim s puščico (slika 31). f. Nato premaknite zgornji del toplotnega odsevnika v središču kurišča in od- straniti stranico iz peči. Ponovite dejanje tudi z oblogo na desni strani kurišča peči (slika 32). g. Odstranite ploščo na dnu na desni strani. Premaknte joi navzgor s pomočjo izvijača in odstranite ploščo iz peči (slika 33). h. Odstranite spodnjo ploščo na levi strani tako, da jo premaknite najprej v vo- doravnem položaju v desno za 3 cm, da jo nato lahko potegnete iz kurišča (sliki 34 in 35).

4. Očistite kurišče, del pod rešetkami in oblogo s krtačo in sesalcem.

5. Po končanem čiščenju vstavite nazaj vse odstranjene dele po obratnem vrst-

nem redu kot je opisano zgoraj.

6.7 KONTROLA TESNILA TESNILA VRAT

Najmanj dvakrat letno, prvič ob pričetku kurilne sezone preverite tesnilo vrat kurišča ali morebiti ne pušča. Če je potrebno, naj tesnilo zamenja pooblaščen servis. Uporabljajte samo originalne nadomestne dele Qlima.

1. Odstranite zaščitne rešetke z zalogovnika lesnih peletov.

4. Vstavite nazaj zaščitne rešetke

Enkrat tedensko očistite cev za dodajanje peletov pelete z okroglo, trdo krtačo (slika 37). Cev za dodajanje peletov se nahaja zadaj za kuriščem peči. V cevi se lahko nalaga kreozot, snov, ki cev zelo umaže pipo in lahko celo blokira dodanje peletov.

6.10 VZDRŽEVANJE, KI GA NAJ OPRAVI POOBLAŠČENI SERVISER

Opravilo Pogostost* Strokovni pregled in vzdrževanje peči in dimnika Dvakrat v sezoni, prvič na začetku grelne sezone in/ali po 900 urah delovanja, kadar peč prikaže izpis SERV Čiščenje/ometanje dimniškega sistema/dimnik Dvakrat v sezoni, prvič na začetku grelne sezone Menjava delov, ki niso omenjeni v the navodilih V primeru okvare y343 Priklop peči na dimnik/dimno cev Dvakrat v sezoni, prvič na začetku grelne sezone in/ali po 900 urah delovanja, kadar peč prikaže izpis SERV Druga vzdrževalna dela, ki niso omenjena v the navodilih Dvakrat letno, prvič na začetku grelne sezone Čiščenje vemtilatorja za kroženje toplote in ventilatorja za vlek izpušnih plinov Dvakrat v sezoni, prvič na začetku grelne sezone in/ali po 900 urah delovanja, kadar peč prikaže izpis SERV Čiščenje zunanjosti in notranjosti peči Dvakrat v sezoni, prvič na začetku grelne sezone in/ali po 900 urah delovanja, kadar peč prikaže izpis SERV Čiščenje podajalnega sistema pele- tov s transportnim polžem Enkrat letno, po končani grelni sezoni Čiščenje dimne napeljave Dvakrat v sezoni, prvič na začetku grelne sezone in/ali po 900 urah delovanja, kadar peč prikaže izpis SERV Kontrola elementov vžiga Enkrat v sezoni Očistite toplotni izmenjevalec s stisnjenim zrakom Dvakrat v sezoni, prvič na začetku grelne sezone in/ali po 900 urah delovanja, kadar peč prikaže izpis SERV Preverite električni del, t.j. tiskano vezje, kable, varnostne senzorje Dvakrat v sezoni, prvič na začetku grelne sezone in/ali po 900 urah delovanja, kadar peč prikaže izpis SERV Preverite silikonsko cev senzorja pritiska Dvakrat v sezoni, prvič na začetku grelne sezone in/ali po 900 urah delovanja, kadar peč prikaže izpis SERV Preverite hermetičnost vrat in če je potrebeno zamenjajte tesnilo Dvakrat v sezoni, prvič na začetku grelne sezone in/ali po 900 urah delovanja, kadar peč prikaže izpis SERV Preizkusite vseh 5 nivojev moči delovanja Enkrat v sezoni, prvič na začetku grelne se- zone in/ali po 900 urah delovanja, kadar peč prikaže izpis SERV Preizkusite varnost Enkrat v sezoni, prvič na začetku grelne se- zone in/ali po 900 urah delovanja, kadar peč prikaže izpis SERV (*) Navedena je minimalna frekvenca vzdrževalnih del. Če so lokalni zakoni ali predpisi zavarovalnice strožji, upoštevajte strožje pravilo. Pri intenzivni uporabi peči, mora biti dimnik čiščen pogosteje.

7. SERVIS IN ORIGINALNI REZERVNI DELI

Preden zapusti tovarno je vsaka peč temeljito preizkušena in dana v obratovanje. More- bitna popravila ali nastavitve potrebne med ali po namestitvi naj izvede pooblaščen servis. Originalne nadomestne dele je mogoče dobiti le pooblaščenem servisu. Kadar kličete servis imejte pripravljeno serijsko številko in naziv model peči. Uporabljajte izključno origalne nadomestne dele. Uporaba neoriginalnih nadomestnih de- lov vodi v izgubo garancije. y344

Preden izbrišete izpis napak poglejte seznam napak (poglavje 8.2) in sledite navodi- lom. Peč ponastavite z daljšim (3 sekunde) pritiskom na tipko 3 (glej sliko 2) na krmilni plošči.

Nadzorna plošča se ne prižge. Peč ni priklopljena električno napajanje. Preverite ali je vtič v električni vtičnici. Varovalka tiskanega vezja je pregorela. Zamenjajte varovalko. Zamenjavo naj izvede pooblaščeni servis. Nadzorna plošča je pokvarjena. Zamenjajte nadzorno ploščo. Zamenjavo naj izvede pooblaščeni servis. Prekinjen kabel. Zamenjajte kabel. Zamenjavo naj izvede pooblaščeni servis. Tiskano vezje v okvari. Zamenjajte tiskano vezje. Zamenjavo naj izvede pooblaščeni servis. Izklopljeno glavno stikalo. Vklopite glavno stikalo. Peč se ne prižge. Izpiše se opozorilo “Alarm no Fire”. Zalogovnik je prazen Napolnite zalogovnik. Gorilnik je umazan. Očistite gorilnik. Motorček transportnega polža je pokvarjen. Zamenjajte motorček transportnega polža. Zamenjavo naj izvede pooblaščeni servis. Pokvarjeno tiskano vezje. Zamenjajte tiskano vezje. Zamenjavo naj izvede pooblaščeni servis. Senzor temperature ne za- zna minimane temperature potrebne za zagon. Izpraznite gorilnik in ponovite postopek vklopa. Če težave ne odpravite pokličite pooblaščeni servis. Ogenj ne dobi dovolj zrak za gorenje. Preverite sledeče: - Možne ovire v dovodni cevi zgorevalnega zraka na zadnji strani peči. Očistite cev za dovod svež zraka. - Luknje v rešetki gorilnika zamašene in / ali zbiralnik pepela preveč poln preveč pepela in / ali gorilnik preveč umazan; potrebno je čiščenje. - Izmjenjevalnik toplote v peči je umazan. Očistite zbiralnik toplote. Peleti slabe kvalitete. Uporabljajte kvalitetne pelete. Transportni polž je blokiran. Izklopite peč iz električnega napajanja, umaknite zaščito za roke iz zalogovnika, izpraznite zalogovnik, previdno očistite vidni del transportnega polža. Vstavite nazaj zaščito za roke in ponovno prižgite peč. Če težave ne odpravite pokličite pooblaščeni servis. y345 15 minut po vklopu peč izpiše “ALarm no acc” Pokvarjen vžig. Zamenjajte vžig. Zamenjavo naj izvede pooblaščeni servis. Senzor temperature ne za- zna minimane temperature potrebne za zagon. Izpraznite gorilnik in ponovite postopek vklopa. Če težave ne odpravite pokličite pooblaščeni servis. Prenizka zunanja temperatura. Izpraznite gorilnik in ponovite postopek vklopa. Če težave ne odpravite pokličite pooblaščeni servis. Peleti so vlažni Uporabljajte le suhe pelete. Pokvarjen senzor temperature. Zamenjajte sensor temperature.. Zamenjavo naj izvede pooblaščeni servis. Pokvarjeno tiskano vezje. Zamenjajte tiskano vezje. Zamenjavo naj izvede pooblaščeni servis. Prazen zalogovnik. Napolnite zalogovnik. Peleti ne prispejo do gorilnika. Transportni polž je blokiran. Izklopite peč iz električnega napajanja, umaknite zaščito za roke iz zalogovnika, izpraznite zalogovnik, previdno očistite vidni del transportnega polža. Vstavite nazaj zaščito za roke in ponovno prižgite peč. Če težave ne odpravite pokličite pooblaščeni servis. Motorček transportnega polža je pokvarjen. Zamenjajte motorček transportnega polža. Zamenjavo naj izvede pooblaščeni servis. Prazen zalogovnik. Napolnite zalogovnik. Ogenj gori s šibkim plamenom, je oranžen, peleti ne gorijo pravilno in / ali steklo potemni prehitro. Blokirana dimnik ali kurišče. Takoj očistite dimnik ali kurišče. Čiščenje naj opravi pooblaščen dimnikarski servis. Umazan gorilnik. Očistite gorilnik. V peči se nahajajo ovire. Peč potrebuje vzdrževanje. Vzdrževanje naj opravi pooblaščen servis. Poškodovan ventilator za vlek izpušnih plinov. Lesni peleti lahko gorijo tudi le s pomočjo naravnega vleka dimnika. Takoj zamenjate ventilator, ker je lahko njegovo nedelovanje nevarno za vaše zdravje. Popravilo naj opravi pooblaščen servis. Peleti slabe kvalitete. Uporabljajte kvalitetne pelete. Peč ni instalirana pravilno. Instalirajte peč pravilno. instalacijo naj izvede pooblaščeni servis. Ventilator za kroženje zraka po prostoru deluje tudi kadar je peč hladna. Pokvarjeno tiskano vezje. Zamenjajte tiskano vezje. Zamenjavo naj izvede pooblaščeni servis. Prisotnost pepela na tleh okoli peči. Dimna cev ne tesni hermetično. Delo, ki ga lahko izvaja samo pooblaščeni serviser. Kadar dimne cevi ne tesnijo je to lahko nevarno za vaše zdravje. Takoj zate- snite cev z Loctite 598 (ali podobnim) in / ali zamenjajte cevi s pravilnim tipom cevi. Tesnilo na vratih obrablj- eno ali poškodovano. Zamenjajte tesnilo. Zamenjavo naj izvede pooblaščeni servis. y346 Peč je blokira- na. Na prika- zovalniku se izpiše "eco" Dosežena je želena, nastavljena temepratura prostora. Ne gre za napako. Peč deluje v načinu eko. Ta funkcija se lahko spremeni z daljinskim upravljalcem. Na prikazoval- niku se izpiše "Serv" Peč potrebuje vzdrževanje. Pokličite pooblaščeni servis, ki bo opravil vzdrževanje ponastavitev in peči. Peč potrebuje vzdrževanje. Pokličite pooblaščeni servis, ki bo opravil vzdrževanje ponastavitev in peči. Na prikazoval- niku se izpiše "atte" Peč poskušate zagnati medtem, ko je ta še vedno v fazi ohlajanja. Pred ponovnim zagonom peči vedno počakajte do konca faze ohlajanja. Peč se izklopi. Izpiše se opozorilo “alar dep”, na nadzorni plošči posvetita lučki ALF in/ali ALC. Senzor tlaka je pokvarjen. Zamenjajte sensor tlaka. Zamenjavo naj izvede pooblaščeni servis. Blokirana dimna cev. Takoj očistite dimnik ali kurišče. Čiščenje naj opravi pooblaščen dimnikarski servis. Pokvarjeno tiskano vezje. Zamenjajte tiskano vezje. Zamenjavo naj izvede pooblaščeni servis. Dimna cev je predolga. Pokličite pooblaščeni servis, naj preveri, ali je dimnik skladen z zakonodajo in ali je primeren peči. Neugodni vremenski pogoji. Kadar je veter zelo močan, lahko pride do negativnega pritiska. Preverite in ponovno zaženite peč. Peč je vroča. Temperatura okolice je previsoka. Odprite vrata v druge prostore. Če težave ne morete odpraviti, pokličite pooblaščenega serviserja. Varnostni termostat peči je oddal napačen odčitek. Pustite naj se peč ohladi in nato ponastavite varnostni termostat tako, da odstranite pokrov (slika 38) in pritisnite gumb za ponastavitev (slika 39). Pokvarjen ventilator za izmenjavo toplote po prostoru. Zamenjajte ventilator. Zamenjavo naj izvede pooblaščeni servis. Začasen izpad električenega napajanja. Izpada napajanja med obratovanjem peči povzroči pregrevanje notranjosti peči. Pustite, da se peč ohladi in jo nato ponovno prižgite. Pokvarjen termostat. Zamenjajte termostat. Zamenjavo naj izvede pooblaščeni servis. Peč se izklopi. Izpiše se opozorilo “alar Sond” Senzor za merjenje temperature dimnih plinov je odklopljen. Preverite ali je sensor priključen na tiskano vezje. Preverjanje naj izvede pooblaščeni servis. Žica senzorja izpušnih plinov je odklopljena. Uredite električno napeljavo.Urejanje naj izvede pooblaščeni servis. Na prikazoval- niku se izpiše “cool Fire” Peč deluje v ročnem načinu, funkcija časovnika, oziroma varčna funkcija sta izključni.Peč je v fazi ohlajanja. Ni napake. Proces ohlajanja se bo zaključil samlodejno, kadar bo peč dovolj ohlajena. Izpad električnega napajanja. Ko se napajanje ponovno vzpostavi naj peč najprej dokonča fazo ohlajanja. Peč lahko nato prižgete. y347 Na prikazoval- niku se izpiše “alar Fan FaiL” Ventilator za vlek izpušnih plinov je pokvarjen ali pa tiskano vezje ne more meriti hitrosti vrtenja ventilatorja. Okvarjen je lahko ventilator za vlek izpušnih plinov ali tiskano vezje ali senzor za merjenje hitrosti vrtenja ventilatorja je pokvarjen. Poškodovano ali odklopljeno je lahko tudi ožičenje. Napako naj odpravi le pooblaščeni servis.

Ime ali blagovna znamka dobavitelja Qlima Qlima Qlima Model Fiorina 74-2 S-line Fiorina 90-2 S-line Thelma 74 S-line Razred energijske učinkovitosti A+ A+ A+ Tip peči Peč na pelete Peč na pelete Peč na pelete Neposredna toplotna moč (*) kW 7,8 8,7 7,8 Posredna toplotna moč kW 0,0 0,0 0,0 Indeks energetske učinkovitosti 126 126 126 Poraba energije W 300 / 100 300 / 100 300 / 100 Napajanje V/Hz 230/~50 230/~50 230/~50 Koristna energetska učinkovitost pri nazivni proizvodnji / zmanjšani proizvodnji (*) % 90,2 / 91,3 89,5/91,3 90,2 / 91,3 Drugi previdnostni ukrepi v zvezi z montažo, vgradnjo ali vzdrževanjem ogre- vanja lokalnega prostora Glej priročnik Glej priročnik Glej priročnik Nivo COpri 13% o2 capacità pri nominalni nizki moči (*) % 0,005/0,015 0,004/0,015 0,005/0,015 Emisije pri ogrevanju prostorov pri nazivni izhodni toplotni moĀi (13% O

Izrabljenih električnih napravne odstranite med nerazvrščene komunalne odpadke, uporabite ločene zbiralnice. Za informacije o razpoložljivih sistemih zbiranja se obrnite na lokalne oblasti. Če električne naprave odstranite na odlagališčih ali smetiščih, lahko pride do uhajanja nevarnih snovi v podtalnico in v verigo preskrbe s hrano, do škode za zdravje in dobro počutje. Pri zamenjavi starih naprav z novimi je trgovec pravno obvezan, da brezplačno vzame nazaj staro napravo v odstranjevanje. Baterij ne smete vreči v ogenj, saj lahko eksplodirajo ali pa se lahko sprostijo nevarne snovi. Če daljinski upravljalnik zamenjate ali uničite, prej odstranite baterije in jih zavrzite v skladu z veljavnimi predpisi, saj predstavljajo škodo okolju.

Če želite dodatne informacije, obiščite spletno mesto podjetja na naslovu www.qlima.com ali pokličite na telefonsko (www.qlima.com).
