BRUGSANVISNING Estate 2084 H STIGA

Havetraktor - BRUGSANVISNING ADVARSEL: læs instruktionsbogen omhyggeligt igennem, før du tager denne maskine i brug.

DANSK - Oversættelse af den originale brugsanvisning

[2] Nominel eekt (*) [3] Omdrejninger pr. minut (*) [4] Elektrisk anlæg [5] Forhjulsdæk [6] Baghulsdæk [7] Pumpetryk for fordæk [8] Pumpetryk for bagdæk [9] Vægt (*) [10] Minimumsradius af ikke klippet græs [11] Klippehøjde [12] Klippebredde [13] Mekanisk transmission Fremdriftshastighed (vejledende) ved 3000 min

[14] Hydrostatisk transmission Fremdriftshastighed (vejledende) ved 3000 min

[15] Hastighedsgrænse med snekæder (hvis disse er monteret) [ 1 6 ] M å l [ 1 7 ] L æ n g d e [18] Længde med opsamlingspose (længde uden pose) [19] Bredde [20] Bredde med sideudkast skærm (Hvis monteret) [21] Højde [22] Skæreanordningens varenr. [23] Brændstofstankens kapacitet [24] Belastningsgrænse for trækanordning (maksimal, vertikal eekt) [25] Belastningsgrænse for trækanordning (maksimal anhængervægt) [26] Maksimal tilladt hældning [27] Lydtryksniveau [28] Måleusikkerhed [29] Målt lydeektniveau [30] Garanteret lydeektniveau [31] Vibrationsniveau på førersædet [32] Vibrationsniveau ved rattet [33] Tabel over udstyrets korrekte kombination [33.A] Bagmonteret tilbehør [33.B] Formonteret tilbehør [42] Ekstraudstyr [42.A1, 42.A2] Sæt til “Multiclip” [42.B] Udligningsbatterilader [42.C] Sæt til bugsering [42.D] Presenning [42.E] Sæt til beskyttelse på bagudkast (bare for MP serie modeller) [42.F] Snekæder (18”) [42.G] Mudder- og snehjul (18”) [42.H] Anhænger [42.I] Fordeler [42.J] Græsvalse [42.K] Sneplov med skrabeskær [42.L] Opsamlingsmaskine til blade og græs (bare for SD serie modeller)

• For disse data henvises til hvad der er angivet på maskinens identika- tionsmærkat.

3.1 Beskrivelse af maskinen og dens

tilsigtede anvendelse ............................ 4

3.2 Sikkerhedsmærkning ............................ 5

4.3 Montering af førersæde ......................... 7

4.6 Montering af sideudkast skærm (kun til

modeller med sideudkast) ..................... 8

4.7 Montering af sideforstærkningen

af rotorhuset (kun til modeller med sideudkast, hvis den ndes). ................. 8

4.8 Montering og afslutning af den bagerste

plade (kun til modeller med sideudkast) 8

5.5 Håndtag til hastighedsomskiftning

5.8 Håndtag til udløsning af den hydrostatisk

5.11 Håndtag til justering af klippehøjde ..... 10

5.13 Håndtag til vipning af opsamlingsposen

7.2 Påfyldning af brændstof/tømning af

brændstoftanken ................................. 16

7.3 Kontrol/efterfyldning af motorolie......... 16

8.3 Udskiftning af for- og baghjul ............... 19

8.6 Udskiftning af pærer ............................ 21

15.3 Kit til trækning ..................................... 26

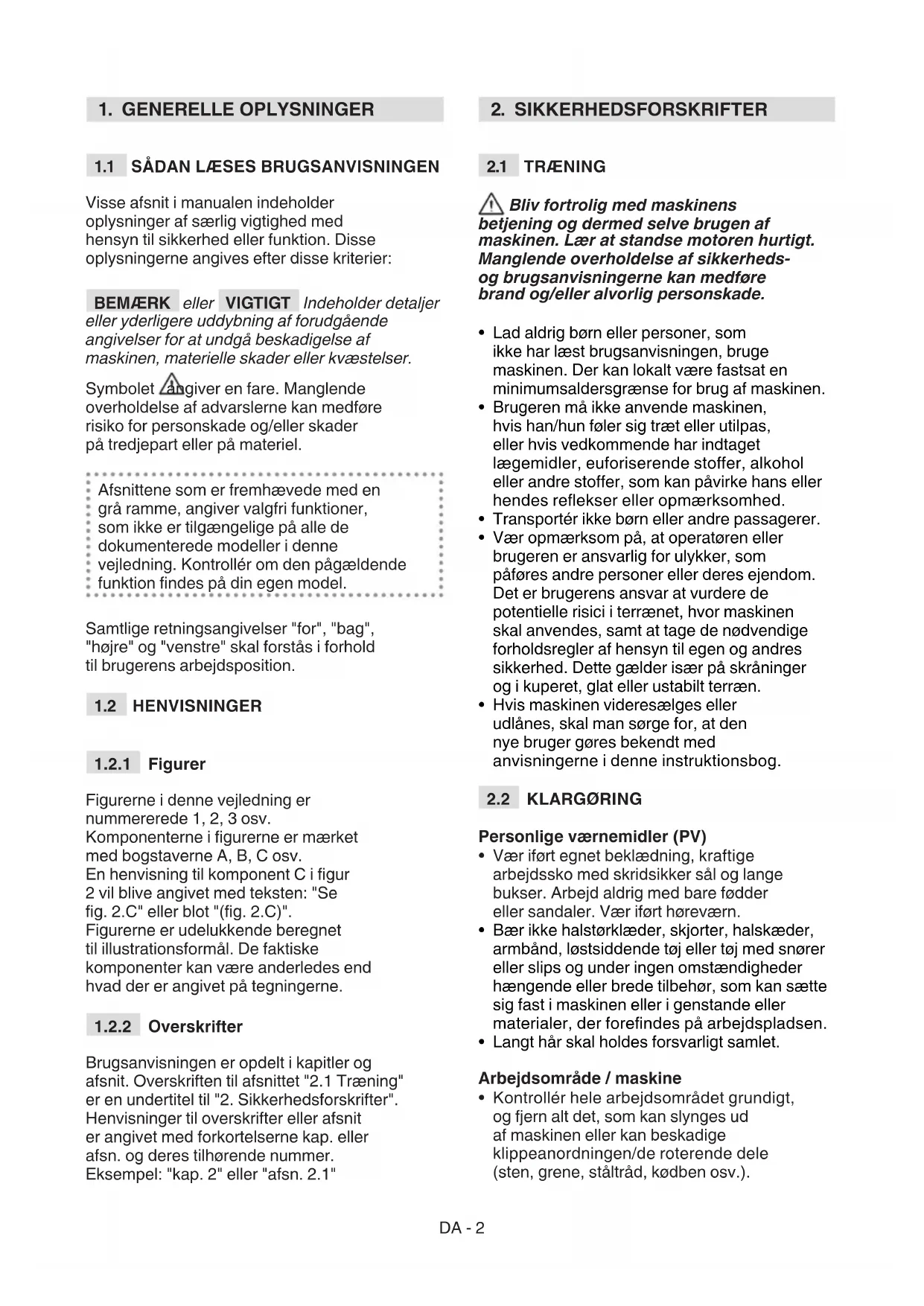

Visse afsnit i manualen indeholder oplysninger af særlig vigtighed med hensyn til sikkerhed eller funktion. Disse oplysningerne angives efter disse kriterier: BEMÆRK eller VIGTIGT Indeholder detaljer eller yderligere uddybning af forudgående angivelser for at undgå beskadigelse af maskinen, materielle skader eller kvæstelser. Symbolet angiver en fare. Manglende overholdelse af advarslerne kan medføre risiko for personskade og/eller skader på tredjepart eller på materiel. Afsnittene som er fremhævede med en grå ramme, angiver valgfri funktioner, som ikke er tilgængelige på alle de dokumenterede modeller i denne vejledning. Kontrollér om den pågældende funktion ndes på din egen model. Samtlige retningsangivelser "for", "bag", "højre" og "venstre" skal forstås i forhold til brugerens arbejdsposition.

Figurerne i denne vejledning er nummererede 1, 2, 3 osv. Komponenterne i gurerne er mærket med bogstaverne A, B, C osv. En henvisning til komponent C i gur 2 vil blive angivet med teksten: "Se g. 2.C" eller blot "(g. 2.C)". Figurerne er udelukkende beregnet til illustrationsformål. De faktiske komponenter kan være anderledes end hvad der er angivet på tegningerne.

Brugsanvisningen er opdelt i kapitler og afsnit. Overskriften til afsnittet "2.1 Træning" er en undertitel til "2. Sikkerhedsforskrifter". Henvisninger til overskrifter eller afsnit er angivet med forkortelserne kap. eller afsn. og deres tilhørende nummer. Eksempel: "kap. 2" eller "afsn. 2.1"

Bliv fortrolig med maskinens betjening og dermed selve brugen af maskinen. Lær at standse motoren hurtigt. Manglende overholdelse af sikkerheds- og brugsanvisningerne kan medføre brand og/eller alvorlig personskade.

• Lad aldrig børn eller personer, som ikke har læst brugsanvisningen, bruge maskinen. Der kan lokalt være fastsat en minimumsaldersgrænse for brug af maskinen.

• Brugeren må ikke anvende maskinen, hvis han/hun føler sig træt eller utilpas, eller hvis vedkommende har indtaget lægemidler, euforiserende stoer, alkohol eller andre stoer, som kan påvirke hans eller hendes reekser eller opmærksomhed.

• Transportér ikke børn eller andre passagerer.

• Vær opmærksom på, at operatøren eller brugeren er ansvarlig for ulykker, som påføres andre personer eller deres ejendom. Det er brugerens ansvar at vurdere de potentielle risici i terrænet, hvor maskinen skal anvendes, samt at tage de nødvendige forholdsregler af hensyn til egen og andres sikkerhed. Dette gælder især på skråninger og i kuperet, glat eller ustabilt terræn.

• Hvis maskinen videresælges eller udlånes, skal man sørge for, at den nye bruger gøres bekendt med anvisningerne i denne instruktionsbog.

Personlige værnemidler (PV)

• Vær iført egnet beklædning, kraftige arbejdssko med skridsikker sål og lange bukser. Arbejd aldrig med bare fødder eller sandaler. Vær iført høreværn.

• Bær ikke halstørklæder, skjorter, halskæder, armbånd, løstsiddende tøj eller tøj med snører eller slips og under ingen omstændigheder hængende eller brede tilbehør, som kan sætte sig fast i maskinen eller i genstande eller materialer, der forendes på arbejdspladsen.

• Langt hår skal holdes forsvarligt samlet. Arbejdsområde / maskine

• Kontrollér hele arbejdsområdet grundigt, og fjern alt det, som kan slynges ud af maskinen eller kan beskadige klippeanordningen/de roterende dele (sten, grene, ståltråd, kødben osv.).DA - 3 Forbrændingsmotor - brændstof FARE! Brændstoet er yderst brandfarligt.

• Opbevar brændstoet i egnede beholdere, der er godkendt for brændstoer, på et sikkert sted, der er væk fra varmekilder eller åbne ammer.

• Sørg for at der ikke er rester af græs eller blade eller store mængder fedt på beholderne og i området hvor benzinen opbevares.

• Beholderne må ikke være tilgængelige for børn.

• Det er forbudt at ryge under opfyldning eller efterfyldning af brændstof og i det hele taget når brændstoet håndteres.

• Fyld brændstof på vha. en tragt og kun uden for.

• Undgå at indånde brændstofdampe.

• Påfyld aldrig brændstoet, og fjern aldrig brændstoftankens dæksel, når motoren er i gang eller stadig er varm.

• Åbn brændstoftankens dæksel langsomt for gradvist at aaste det interne tryk.

• Tilnærm aldrig en åben amme til beholderen for at kontrollere indholdet.

• Start ikke motoren, hvis der er spildt brændstof, men yt i stedet maskinen væk fra det forurenede område for at undgå brand. Vent til brændstoet er fordampet og dampen er forsvundet.

• Rens straks ethvert spor af brændstof, der måtte være spildt over maskinen eller på jorden.

• Sørg altid for at stramme dækslet godt, både på tank og brændstofdunk.

• Start aldrig maskinen på det sted, hvor påfyldningen er foregået. Start af motoren skal ske i en afstand på mindst 3 meter fra det sted, hvor der er foretaget påfyldning af brændstoet.

• Undgå at der spildes brændstof på tøjet; såfremt det sker, skal man skifte tøj, før motoren tændes.

• Lad ikke motoren køre i lukkede rum hvor der er risiko for farlig ophobning af kulilte. Maskinen skal startes i det fri eller på steder med tilstrækkelig udluftning. husk altid på, at motorens udstødningsgasser er giftige.

• Under start af maskinen må man ikke rette lydpotten og hermed udstødningsgassen mod brandfarlige materialer.

• Maskinen må ikke anvendes i eksplosionsfarlige miljøer, i nærheden af brandfarlige væsker, gas eller støv. Elektriske kontakter eller mekanisk gnidning kan skabe gnister, som kan antænde støv eller dampe.

• Arbejd udelukkende i dagslys eller med en god kunstig belysning. Sigtforholdene skal være gode.

• Personer, børn og dyr skal holdes væk fra arbejdsområdet. Børn skal overvåges af en anden voksen.

• Undgå at arbejde med vådt græs, når det regner og der er risiko for uvejr, især lyn.

• Vær særligt opmærksom på ujævnt terræn (buler, forhøjninger), skråninger og skjulte farer og vær opmærksom på eventuelle forhindringer, som kan begrænse udsynet.

• Vær meget forsigtig i nærheden af grøfter, afgrunde eller volde. Maskinen kan krænge over, hvis et hjul passerer en kant eller hvis kanten giver efter.

• Vær forsigtig på terræn der skråner, hvor man skal være særligt opmærksom for at undgå at vælte eller miste kontrollen over maskinen. De væsentligste årsager til, at herredømmet over maskinen mistes, er følgende: – Manglende vejgreb – For høj hastighed – Ukorrekt bremsning – Maskinen ikke egnet til anvendelse – Manglende kendskab til terrænforhold og de eekter det kan have. – Ukorrekt brug som bugseringskøretøj. Betjening

• Undgå at blive distraheret og forbliv koncentreret under kørsel og arbejde.

• Udvis stor forsigtighed i bakgear eller under bagudkørsel. Både før og under bagudkørsel bør du se bagud for at sikre, at du ikke støder på forhindringer.

• Vær forsigtig når der trækkes laster eller der anvendes tungt udstyr. – Trækbommene må kun kobles på godkendte steder. – Undgå bratte drejninger. Vær specielt opmærksom under bagudkørsel. – Anvend kontravægtlodder eller vægt på hjulene, når brugsanvisningen foreslår dette.

• Udvis opmærksomhed, når der anvendes opsamlingsposer og tilbehør, som kan påvirke maskinens stabilitet, specielt på skråninger.

• Hold altid hænder og fødder væk fra skæreanordningen, både under opstart og under drift af maskinen.

• Advarsel: skæreanordningen fortsætter med at dreje nogle sekunder efter at den er frakoblet eller efter slukning af motoren

• Vær specielt opmærksom, hvis rotorhuset indeholder mere end én skæreanordning, da disse kan være indbyrdes forbundet.

• Hold dig altid på afstand fra udkasteråbningen.DA - 4

• Rør ikke ved dele af motoren som under driften bliver varme. Risiko for forbrænding.

• For at undgå brandfare må maskinen aldrig efterlades i højt græs med motoren tændt. Stands straks motoren i tilfælde af brud eller ulykker under arbejdet, og yt maskinen væk fra stedet for at undgå yderligere skader eller kvæstelser på sig selv eller andre personer. Yd straks den nødvendige førstehjælp, hvis ulykken har medført kvæstelser. Kontakt sygehus o.l. vedrørende den nødvendige behandling. Fjern omhyggeligt alle genstande, som i tilfælde af uagtsomhed kan medføre skader eller kvæstelser på personer og dyr. Begrænsninger ved brug

• Anvend aldrig maskinen med beskadigede, manglende eller forkert placerede beskyttelsesanordninger (opsamlingspose, beskyttelsen for sideudkast, beskyttelsen for bagudkast).

• Anvend ikke maskinen, hvis tilbehør eller værktøjer ikke er monteret på de tilsigtede steder.

• Det er ikke tilladt at frakoble, fjerne eller manipulere sikkerhedsanordningerne/ mikroafbryderne.

• Udsæt ikke maskinen for overdrevne belastninger, og brug ikke en lille maskine for at udføre et hårdt arbejde; brugen af en hensigtsmæssig maskine mindsker risiciene og forbedrer arbejdets kvalitet.

• Denne maskine er ikke typegodkendt til anvendelse på oentlige veje. I følge færdselsloven må maskinen kun anvendes i lukkede private områder uden trak.

2.4 VEDLIGEHOLDELSE,

OPMAGASINERING En korrekt vedligeholdelse og opmagasinering bidrager til at opretholde maskinsikkerheden og maskinens ydeevne. Vedligeholdelse

• Brug aldrig maskinen med slidte eller ødelagte dele. Defekte eller ødelagte dele bør altid udskiftes og ikke repareres.

• For at reducere brandrisikoen skal det med jævne mellemrum kontrolleres, at der ikke er olie og/eller brændstoækager.

• Vær forsigtig i forbindelse med justering af maskinen for at undgå at klemme ngrene mellem skæreanordningen i bevægelse og maskinens faste dele. Det oplyste støj- og vibrationsniveauet i denne betjeningsvejledning svarer til maskinens maksimale driftsværdier. Brug af en ikke-afbalanceret skæreanordning, for høj kørehastighed eller manglende vedligeholdelse kan have en markant indydelse på støj- og vibrationsniveauet. Det er derfor nødvendigt at forebygge mulige skader som følge af høj støj og vibrationer. Vedligehold maskinen, bær høreværn og hold pauser under arbejdet. Opmagasinering

• Anbring ikke en maskine med brændstof i tanken i et rum, hvor brændstofdampen kan nå en amme, en gnist eller en varmekilde.

• For at mindske risikoen for brand må kasser med opskåret materiale ikke efterlades i et lukket rum.

2.5 MILJØBESKYTTELSE

Miljøbeskyttelsen er et relevant aspekt, som bør have høj prioritet under anvendelse af maskinen - dette vil gavne både vores fællesskab med andre mennesker og det miljø, vi lever i.

• Undgå at være til gene for nabolaget. Brug kun maskinen til fornuftige tider (ikke tidligt om morgenen eller sent om aftenen/natten, når der kan være til gene for de nærmeste omgivelser).

• Overhold nøje de lokale bestemmelser hvad angår bortskaelse af emballage, olie, brændstoer, batterier, ltre, slidte dele og andre komponenter, som kan påvirke miljøet. Disse typer aald må ikke bortskaes sammen med det almindelige husholdningsaald, men skal indleveres særskilt til egnede genbrugsstationer, som vil sørge for genanvendelse af materialerne.

• Overhold nøje de lokale bestemmelser vedrørende bortskaelse af restmaterialet efter klipningen.

• Efter endt levetid må maskinen ikke efterlades i naturen. Henvend dig til din lokale genbrugsstation for bortskaelse i henhold til de gældende lokale bestemmelser.

Denne maskine er en plæneklipper med fører siddende om bord Maskinen er udstyret med en motor, der driver henholdsvis en skæreanordning, som sidder under en skærm, og en transmission, som sørger for maskinens fremdrift. Maskinen har baghjulstræk. Bagakslen kan være udstyret med:DA - 5 – Mekanisk transmission med 5 fremgear og ét bakgear. – Hydrostatisk transmission med frem- og bakgear med trinløs indstilling ("Hydro"). Brugeren kan fra førersædet styre maskinen og betjene hovedkontrollerne. Sikkerhedsanordningerne monteret på maskinen, vil standse motoren og skæreanordningen inden for et par sekunder (afsnit 6.2.2).

3.1.1 Tilsigtet brug

Denne maskine er designet og fremstillet til klipning af græs. Generelt kan denne maskine:

• MP 84 / MP 98 serierne kan:

1. skære græsset og samle det

2. skære græsset og kaste det

ud fra den bagerste del

3. skære græsset, snitte det og lægge

det på terrænet ("multiclip").

• SD 98 / 108 serierne kan:

4. skære græsset og kaste det sidelæns ud

5. skære græsset, snitte det og lægge

det på terrænet ("multiclip"). Ved anvendelse af det særlige tilbehør, som fabrikanten leverer sammen med maskinen, eller som kan købes separat, er det muligt at udføre dette arbejde på forskellige måder som beskrevet i maskinens brugsanvisning eller brugsanvisningen for det enkelte tilbehør. På samme måde er det muligt at montere ekstra tilbehør (hvis dette er godkendt af fabrikanten), så maskinen kan anvendes til andre former for arbejde i henhold til grænserne og betingelserne, som fremgår af brugsanvisningen for det konkrete tilbehør.

3.1.2 Utilsigtet brug

• Enhver anden brug end de ovenfor beskrevne kan være farlig og risikere at medføre kvæstelser og/eller materielle skader. Uegnet brug er for eksempel følgende (men ikke udelukkende): – transport på maskinen eller på en anhænger af andre personer, børn eller dyr, da de risikerer at falde af og pådrage sig alvorlige kvæstelser eller at forhindre sikker kørsel; – at trække eller skubbe laster uden at anvende det dertil beregnede tilbehør; – anvendelse af maskinen på et ustabilt, glat eller ujævnt terræn eller på terræner med sten, vandpytter eller sumpe, som ikke muliggør en vurdering af terrænets tæthed; – aktivering af skæreanordningen på områder uden græs; – anvendelse af maskinen til at opsamle blade eller rester. VIGTIGT Uegnet brug af maskinen medfører, at garantien bortfalder. Endvidere ophører producentens ansvar, hvilket betyder, at brugeren selv er ansvarlig for eventuelle udgifter som følge af skader eller kvæstelser på sig selv eller andre personer.

Denne maskine er tilsigtet almindelige brugere, dvs. ikke professionelle operatører. Maskinen er beregnet til "hobbybrug". VIGTIGT Maskinen skal anvendes af en enkelt bruger.

3.2 SIKKERHEDSMÆRKNING

Maskinen er mærket med forskellige symboler (g. 2 ). Symbolerne skal huske brugeren på de handlinger, som skal udføres for at benytte maskinen på sikker vis. Symbolernes betydning: Advarsel: Læs anvisningerne, inden maskinen anvendes. Advarsel: Fjern tændingsnøglen og læs anvisningerne inden udførelse af vedligeholdelse eller reparationer. Fare! Udslyngning af gen- stande: Arbejd ikke uden forudgående montering af be- skyttelsen på bagudkastet eller opsamlingsposen. (kun model- ler med opsamling bagpå) Fare! Udslyngning af gen- stande: Arbejd ikke uden side- udkast skærm. (kun modeller med sideudkast) Fare! Udslyngning af gen- stande: Hold en passende afstand til personer Fare! Maskinen kan krænge: Brug aldrig maskinen på en hældning på mere end 10°DA - 6 Fare! Kvæstelser: Kontrollér, at børn opholder sig i passende afstand fra maskinen, når mo- toren er aktiveret Risiko for skæring. Skære- anordninger i bevægelse. Sørg for at holde hænder og fødder uden for rotorhuset, hvor skæ- reanordningerne er anbragt. Advarsel! Hold Dem på af- stand af de varme overader. max xxx N (xx kg) max xxx N (xxx kg) Under brug af kit til trækning bør man overholde grænserne for belastning, som er angivet på mærkaten, såvel som sik- kerhedsanvisningerne. Advarsel! Man må aldrig bruge højtryksrensere til at vaske transmissionen. VIGTIGT Hvis mærkaterne er blevet ødelagt eller er ulæselige, bør de udskiftes. Ret henvendelse til dit autoriserede servicecenter for at få udleveret nye mærkater.

Typeskiltet indeholder de følgende data (g. 1 ):

2. CE- overensstemmelsesmærkning

9. Fabrikantens navn og adresse

Skriv maskinens identikationsoplysninger i felterne på etiketten på indersiden af forsiden. VIGTIGT Anvend identikationsdataene på typeskiltet hver gang der rettes henvendelse til det autoriserede servicecenter. VIGTIGT Eksemplet på overensstemmelseserklæringen ndes på de sidste sider i denne manual.

3.4 HOVEDKOMPONENTER

Maskinen er konstrueret af følgende hovedkomponenter, som har følgende funktioner (g. 1 ): A. Rotorhus: er enheden som består af skærmen, der omslutter de roterende knive, og af de roterende knive. B. Skæreanordning: kniven som afskærer græsset. Ribberne på enden af kniven transporterer det afskårne græs til udkasteråbningen. C. Sideudkast skærm: en sikkerhedsbeskyttelse for at forhindre udslyngning af eventuelle genstande, der opsamles af kniven (kun modeller med sideudkast). D. Udkasteråbning: åbningen i rotorhuset, hvor græsset føres ind i opsamlingsposen (kun modeller med opsamling bagpå). E. Opsamlingspose: posen opsamler det afskårne græs og fungerer samtidig som et sikkerhedselement, idet den forhindrer udslyngning af genstande, der opsamles af skæreanordningen (kun modeller med opsamling bagpå). F. Beskyttelse på bagudkast (fås på anmodning): monteret i stedet for opsamlingsposen og forhindrer at eventuelle genstande opsamlet af skæreanordningen, slynges ud gennem åbningen (kun modeller med opsamling bagpå). G. Førersæde: førerens arbejdsposition, som er udstyret med en "dødemandsknap", der aktiverer bestemte sikkerhedsanordninger, når førersædet forlades. H. Batteri: leverer strøm til start af motoren. Batteriets specikationer og anvisninger til brug er beskrevet i den særskilte håndbog hertil.

2. Disse forskrifter skal følges nøje for

at undgå alvorlige risici eller farer. Af hensyn til opbevaring og transport er visse af maskinens komponenter ikke monteredeDA - 7 på fabrikken. Disse komponenter skal monteres efter fjernelse af emballagen. Udpakningen og den endelige montering skal udføres på en jævn og stabil overade, hvor der er tilstrækkelig plads til at ytte maskinen og emballagen ved brug af passende redskaber. Tag ikke maskinen i brug før instruktionerne i afsnittet "MONTERING" er fuldførte.

4.1 KOMPONENTER TIL MONTERINGEN

I pakningen nder man også alle komponenter til montering, som er angivet i den følgende tabel: Beskrivelse 1 Rat 2 Instrumentbrætdæksel og monteringsdele til rattet 3 Førersæde 4 Batteri 5 Forreste kofanger 6 Afstandshjul 7 Pose med tilhørende monteringsskruer og vejledning (kun til modeller med opsamling bagpå) 8 Bagpladens nederste del, poseholderne og det tilhørende tilbehør og monterings- dele (kun til modeller med opsamling bagpå) 9 Sideudkast skærm (kun til modeller med sideudkast) 10 Sideforstærkning af rotorhuset (kun til modeller med sideudkast, hvis den ndes). 11 Konvolut med: - brugervejledninger og dokumenter - skruer og møtrikker til montering af sædet - medfølgende dele til montering af sideudkast skærm (kun til modeller med sideudkast) - skruer til montering af batterikablerne - 2 startnøgler - en reservesikring (10 A)

1. Åbn emballagen forsigtigt for ikke

inklusiv denne vejledning.

3. Tag alle umonterede enkeltdele ud af kassen.

4. Tag maskinen ud af emballagen under

overholdelse af følgende forholdsregler: – indstil skæreanordningen til maksimal højde (afsnit 5.10) for at undgå at beskadige den, når maskinen køres ned fra pallen den leveres på; – Kør maskinen ned af pallen den leveres på. For modeller med hydrostatisk transmission skal man anbringe håndtaget til udløsning af bagerste transmission i udløst position (afsnit 5.13).

(g. 3.B). Sørg for, at stiften (g. 3.C) er korrekt indsat i navets sæde.

3. Indsæt afskærmningen til instrumentbrættet

(g. 3.D) ved at klikke de syv kroge på plads i de tilsvarende sæder.

4. Montér styret (g. 3.E) på navet (g. 3.A)

således, at egerne vender mod førersædet. 5a. Kun for rat af type "I" - Indsæt afstandsstykket (g. 3.F) og fastgør rattet med den medleverede skruer (g. 3.G) i den viste rækkefølge. 5b. Kun for rat af type "II" - Fastgør rattet med de medleverede skruer (g. 3.F, 3.G) i den viste rækkefølge.

6. Sæt dækslet på rattet (g. 3.H)

ved at klikke det på plads.

4.3 MONTERING AF FØRERSÆDE

Montér førersædet (g. 4.A) på pladen (g. 4.B) ved hjælp af skruerne (g. 4.C).

4.4 MONTERING OG TILSLUTNING

AF BATTERI Batteriet (g. 5.A) bender sig under sædet og holdes på plads af en fjeder (g. 5.B).

1. Tilslut først det røde kabel (g. 5.C) til

(+)-polen og derefter den sorte kabel (g. 5.D) til (–)-polen ved hjælp af de medleverede skruer som vist.

2. Smør klemmerne med silikonefedt og

sørg for korrekt placering af det røde kabels (g. 5.E) beskyttelseshætte. VIGTIG Sørg altid for en fuldstændig genop- ladning under overholdelse af forskrifterne i bat- teriets brugsanvisning. VIGTIGT For at undgå udløsning af beskyttel- sesanordningen i det elektroniske kort må moto- ren ikke startes, før batteriet er opladet.

6.B) på den nederste del af rammen (g. 6.C) i den monteringsretning som er vist på: R= højre; L= venstre.

2. spænd skruerne (g. 6.D) fast.

1. Fra sideudkast skærm (g. 7.A) indre

del, montér fjederen (g. 7.B) ved at indsætte endestykket (g. 7.B.1) i hullet, og dreje det så både fjederen (g. 7.B) og endestykket (g. 7.B.2) er korrekt huset i de tilsvarende sæder.

2. Placér sideudkast skærm (g. 7.A) i

forbindelse med holderne (g. 7.C) for rotorhuset, og ved hjælp af en skruetrækker, drej fjederens (g. 7.B.2) andet endestykke (g. 7.B) for at bringe det udvendigt for sideudkast skærm.

3. Indsæt stiften (g. 7.D) i hullerne på

styrene (g. 7.C) og prelpladen. Sørg for at stiften føres indvendigt gennem fjederens viklinger (g. 7.B), indtil den hullede ende kommer helt ud af det inderste styr.

4. Indsæt skålen (g. 7.E) i stiftens (g.

D.1) hul (g. 7.D) og drej stiften indtil det netop er muligt at folde de to ender (g. 7.E.1) på skålen (ved brug af en tang), så den ikke risikerer at glide af og medføre at stiften (g. 7.D) kommer ud. Kontrollér, at fjederen fungerer korrekt, og fastholder prelpladen i en stabil sænket position, og at stiften er indsat og ikke kan falde ud ved et uheld. VIGTIGT På modeller med mulighed for sideudkast: sørg for, at beskyttelsen for sideudkast (g. 13.A) er sænket og låst med sikkerhedshåndtaget (g. 13.B). VIGTIGT Før afmontering eller vedligeholdelse af deektoren, skal du huske at skubbe sikkerhedshåndtaget (g. 14.B) og løfte beskyttelsen for sideudkast (g. 14.A), så den kan afmonteres. BEMÆRK Følg fremgangsmåden for montering i den omvendte rækkefølge, for at afmontere deektoren.

MODELLER MED SIDEUDKAST, HVIS DEN FINDES). Færdiggør monteringen af skæreanordningen ved at montere sideforstærkningerne på skæreanordningens prol med de medfølgende skruer (g. 8)

1. Montér de to nederste bøjler (g. 9.A) og

(g. 9.B). Overhold monteringsretningen, der er vist i guren. Fastgør bøjlerne ved at fastspænde skruerne (g. 9.C) og møtrikkerne (g. 9.D).

2. Fjern de to skruer (g. 9.H), som

skal anvendes efterfølgende.

3. Montér bagpladens nederste del (g.

9.E), og fastgør den til de nederste bøjler ved hjælp af skruerne (g. 9.F) og (g. 9.G) (fastspænd ikke fuldstændigt).

4. Afslut fastgøringen af den nederste del (g.

9.E) af den bagerste plade ved at skrue de to midterste skruer (g. 9.H), som tidligere blev fjernet, og de re øverste skruer (g. 9.I) helt i

5. Stram de to nederste møtrikker (g. 9.G).

6. Indsæt håndtaget (g. 9.J) til tilstandssignalet

for fyldt pose i det respektive sæde (g. 9.K), og pres det nedad, indtil der høres et "klik".

7. Montér de to poseholdere (g. 9.L) og

(g. 9.M). Overhold monteringsretningen, der er vist i guren. Fastgør holderne ved at fastspænde skruerne (g. 9.N) og fjederskiverne (g. 9.O).

Nøglen aktiverer/inaktiverer tænding af maskinen og lygterne (ndes ikke i alle modeller). Den har re stillinger (g. 10.A):

2. Position for tænding af lygter

Når motoren er tændt, kan lygterne tændes ved at dreje nøglen til denne position. For at slukke dem skal nøglen drejes over på positionen "kør" igen.

3. Position "kør". Alle

funktioner er aktive..

4. Tændingsposition. Drej nøglen og

maskinen tænder. Når nøglen slippes fra positionen "tænding", vender den automatisk tilbage til positionen "kør".

Indstiller motorens omdrejningstal. Afhængigt af motortypen kan betjeningen af speederen være af én af to typer:

Anvendes ved start af kold motor. Positionen "CHOKE" gør at der leveres en rigere brændstofblanding og den skal kun anvendes i det strengt nødvendige tidsrum.

1. Motorens maks. hastighed. Skal

altid anvendes ved start af maskinen, under driften og når der skæres græs.

2. Motorens min. hastighed. Anvendes

når motoren er tilstrækkelig varm, mens maskinen holder stille. I forbindelse med kørsel vælges en position mellem "langsom" og "hurtig".

Parkeringsbremsen forhindrer maskinen i at bevæge sig, når den er parkeret. Håndtaget til aktivering har to positioner (g. 10.D), der svarer til:

1. . Træd på pedalen

1. i den første del af dens vandring

fungerer den som kobling eller til at udkoble hjultrækket.

2. i den anden del af dens vandring

fungerer den som bremse, der bremser på baghjulene. VIGTIGT Det er nødvendigt at udvise stor forsigtighed og ikke forsinke indkoblingen, idet der herved er risiko for overophedning og efterfølgende beskadigelse af motorens transmissionsrem. Under kørslen er det en god ide ikke at holde foden på pedalen.

Dette håndtag har syv stillinger (g. 10.K):

Skift til bakgear SKAL ske, når maskinen er standset. For at skifte fra et gear til et andet skal man træde pedalen (Fig. 10.I) halvt ned og ytte håndtaget som vist på etiketten.DA - 10

TRANSMISSION) Med denne pedal indkobles trækket til hjulene og maskinens hastighed reguleres, både ved kørsel fremad og ved tilbagekørsel (g. 10.J):

1. Frem-gear. Træd med spidsen

af foden på den forreste pedal for at indkoble frem-gearet. Ved at øge trykket på pedalen i øges maskinens hastighed gradvist.

2. Bakgear Bakgearet indkobles

ved at træde på den bagerste pedal med hælen. Skift til bakgear SKAL ske, når maskinen er standset.

3. Frigear-position. Når pedalen

slippes, vender den automatisk tilbage til frigear-positionen. BEMÆRK Hvis pedalen til træk indkobles i retningen fremad eller tilbage med parkeringsbremsen (g. 10.D) indkoblet, vil motoren standse.

5.8 HÅNDTAG TIL UDLØSNING AF DEN

HYDROSTATISK TRANSMISSION (HYDROSTATISK TRANSMISSION) Dette håndtag har to positioner, der angives på mærkatet (g. 10.L):

1. Transmission tilkoblet: til alle

brugsbetingelser, under kørsel og ved klipning.

2. Transmission udkoblet:

reducerer belastningen betydeligt; kræves for at ytte maskinen med håndkraft med motoren slukket. VIGTIGT For at undgå beskadigelse af transmissionen må denne handling kun udføres med motoren standset og pedalen (g. 10.J) i frigear-positionen.

Den svampeformede kontakt gør det muligt at indkoble skæreanordningen ved hjælp af en elektromagnetisk kobling (g. 10.B):

1. Skæreanordningerne

tilkoblede. Rund stopknap trukket ud.

2. Skæreanordningerne

frakoblede. Rund stopknap indtrykket.

• Ved frakobling af skæreanordningerne, aktiveres samtidigt en bremse, der standser deres rotation inden for et par sekunder. BEMÆRK Såfremt skæreanordningerne aktiveres uden overholdelse af sikkerhedsforskrifterne, vil motoren blive standset, eller det vil ikke være muligt at starte den (se afsnit 6.2.2)

Mens knappen (g. 10.F) holdes trykket, er det muligt at bakke med indkoblede skæreindretninger, uden at det medfører standsning af motoren.

Med dette håndtag løftes og sænkes rotorhuset, som kan placeres i 7 forskellige klippehøjder (g. 10.G). De syv positioner er angivet fra "1" - "7" på skiltet. Positionerne svarer til klippehøjder fra 3 til 8 cm. For at skifte fra den ene position til den anden yttes håndtaget sidelæns, og derefter indføres håndtaget i et af stophakkene.DA - 11

• Kontrollampe (g. 10.C) tændes, når nøglen (g. 10.C) er i positionen "KØR". Kontrollampen forbliver tændt så længe maskinen er i funktion.

• Såfremt kontrollampen blinker, betyder dette, at motoren ikke kan starte (se afsnit 6.2.2).

Denne stang kan tages ud af sit sæde. Den muliggør vipning af opsamlingsposen for at tømme den og gør hermed arbejdet lettere for operatøren (g. 10.H).

Før arbejdet startes er det nødvendigt at udføre en række kontroller og handlinger for at sikre, at arbejdet udføres hensigtsmæssigt og under sikre forhold.

VIGTIGT Maskinen leveres uden motorolie og brændstof. Før maskinen tages i brug, skal man kontrollere at der er brændstof på og oliestanden (afsnit 7.2, afsnit 7.3). For oplysninger og forholdsregler ved påfyldning entaf brændstof eller efterfyldning af olie følges anvisningerne i (afsnit 7.2, afsnit 7.3) og i motorens instruktionsbog.

6.1.2 Regulering af førersæde

For at variere sædets position skal de re fastsættelsesskruer (g.11.A) løsnes og sædet skubbes langs kærvhullerne på støtten. Når førersædet er indstillet i den korrekte position, fastspændes de re skruer (g. 11.A).

Et korrekt dæktryk er afgørende for at opretholde rotorhuset i en position parallel med græsplænen og dermed en ensartet klipning af plænen.

1. Skru beskyttelseshætterne af

2. Tilslut ventilerne til et trykluftssystem

med et manometer (g. 12).

3. Justér trykket til de angivne værdier

Denne maskine gør det muligt at klippe græsplænen på forskellige måder. Inden man går i gang med arbejdet, er det hensigtsmæssigt at indstille maskinen i overensstemmelse med den måde, klipningen skal udføres på. a. Klargøring til klipning og sideudkast

– Sørg altid for, at deektorens indvendige fjeder (g. 13.A) og sikkerhedshåndtaget (g. 13.B, 14.B) fungerer korrekt, og hold dem fast i sænket stilling. b. Klargøring til klipning og opsamling

– Fasthægt opsamlingsposen (g. 15.A) på holderne (g. 15.B), og centrér den i forhold til bagpladen. Centrering sikres ved anvendelse af den højre holder som sidestøtte. – Kontroller at opsamlingsposens nederste afstiver hægter sig på stopholderen (g. 15.C). c. Klargøring til klipning og bagudkast

– Hvis maskinen skal benyttes uden opsamlingspose, er det muligt at bestille et kit til beskyttelse af bagudkastet (g. 16; kap. 15.5), som skal fastgøres til bagpladen som angivet i den pågældende brugsanvisning. d. Klargøring til klipning og bioklip af græsset – Såfremt man ønsker at klippe græsset, snitte det i meget små stykker og efterlade det på plænen, kan der på anmodning leveres et sæt til "multiclip" (kap. 15.1), der skal fastgøres som anvist i den medfølgende vejledning.DA - 12

6.1.5 Indstilling af afstandshjulene

Afstandshjulenes formål er at mindske risikoen for, at klipperskjoldets kant slår mod græslaget og rivet det af, især på ujævne terræner. Anbring afstandshjulene som vist (afsnit 7.4).

6.2 SIKKERHEDSKONTROLLER

Udfør de følgende sikkerhedskontroller og kontrollér at resultaterne svarer til dem som er anført i skemaerne. Udfør altid sikkerhedskontrollerne før maskinne tages i brug.

6.2.1 Generel sikkerhedskontrol

Emne Resultat Batteri Ingen skader på dets hus, dæksel eller klemmer Beskyttelse på bagudkast, opsamlingspose Hele. Ingen beskadigelse. Monteret korrekt. Beskyttelse på sideudkast, indsugningsgitter Hel. Ingen beskadigelse. Monteret korrekt Brændstofanlæg og forbindelser. Ingen lækager. Elektriske ledninger. Isolering er intakt. Ingen mekanisk beskadigelse. Oliekredsløb. Ingen lækager. Ingen beskadigelse. Kør maskinen frem og tilbage og indkobl frigear-positionen/ slip koblingspedalen (afsnit 5.5; afsnit 5.7) Maskinen sætter farten ned og den standser Træd på bremsepedalen (afsnit 5.4; afsnit 5.6) Maskinen standser Prøvekørsel Ingen usædvanlige vibrationer. Ingen usædvanlige lyde Sikkerhedsanordninger De reagerer som anvist i afsnit 6.2.2

6.2.2 Kontrol af sikkerhedsanordningerne

Sikkerhedsanordningerne fungerer på baggrund af to kriterier: A. forhindre start af motoren, hvis sikkerhedsbetingelserne ikke er opfyldt; B. standse motoren, hvis blot en sikkerhedsbetingelse ikke længere er opfyldt. Handling Resultat

1. transmission i "frigear";

2. skæreanordningerne

i førersædet. Motoren starter operatøren forlader førersædet Motoren standser opsamlingsposen løftes eller beskyttelsen på bagudkastet fjernes, mens skæreanordningen er indkoblet (kun modeller med opsamling bagpå) Motoren standser parkeringsbremsen indkobles uden først at have frakoblet skæreanordningen Motoren standser hastighedsomskifteren eller trækpedalen betjenes, mens håndbremsen er indkoblet Motoren standser der skiftes til bakgear, mens skæreanordningerne er tilkoblede, uden først at have trykket på sikkerhedsknappen (afsnit 5.9) Motoren standser Hvis en af kontrollerne ikke fører til resultatet angivet i tabellerne, må maskinen ikke anvendes! Ret henvendelse til et servicecenter for de relevante kontroller og en eventuel reparation. VIGTIGT Vær altid opmærksom på, at sikkerhedsanordningerne forhindrer start af motoren, når sikkerhedsbetingelserne ikke er opfyldt. I disse tilfælde, når startmuligheden er aktiveret igen, kan motoren først startes, når nøglen (g. 10.A) har været drejet tilbage i stopposition.

6.3 BRUG PÅ SKRÅNINGER

Overhold grænserne angivet i tabellen "Tekniske data" og på "g. 19" uanset køreretningen. Husk, at ingen skråning er "sikker". Ved anvendelse af maskinen på skråninger skal der udvises særlig opmærksomhed. For at undgå væltning eller tab af herredømmet over maskinen, anbefales det:

• Frarådes det at klippe en skråning på tværs; Græsplæner på skrånende terræn skal klippes på langs i op- eller nedadgående retning og aldrig på tværs. Kontrollér under retningsskift, at hjulene, som bender sig øverst, ikke støder på forhindringer (sten, grene, rødder osv.), der kan resultere i,DA - 13 at køretøjet skrider ud til siden, krænger over eller at herredømmet mistes.

• At undgå pludselig standsning eller start på skråninger, både i opadgående og nedadgående retning

• Indkobl langsomt og vær særligt opmærksom på trækket for at undgå at maskinen krænger.

• Sænk hastigheden: – før ethvert retningsskift og i skarpe sving – før der køres på skråninger, især nedad

• Indsæt aldrig bakgearet for at reducere hastigheden under nedkørsel, da dette kan medføre at du mister herredømmet over maskinen, specielt på løst underlag.

• Aktivér altid håndbremsen inden maskinen standses og forlades.

• Kun modeller med mekanisk transmission: Kør aldrig ned ad stigninger, når maskinen er i frigear, eller når koblingspedalen er frakoblet. Aktivér altid et lavt gear, inden maskinen standses og forlades.

• Kun modeller med hydrostatisk transmission: Aktivér ikke pedalen til træk, når man kører ned ad en skråning, for at udnytte bremseeekten fra den hydrostatiske transmission, når transmissionen ikke er indkoblet.

1. Åbn brændstofhanen

(g. 20.A) (hvis den er der).

2. Sid ned i førersædet.

3. Sæt transmissionen i frigear

("N") (afsnit 5.5; afsnit 5.7).

4. Deaktivér skæreanordningerne (afsnit 5.8).

5. Aktiver håndbremsen (afsnit 5.3).

6. Stil gashåndtaget på maks.

til (afsnit 5.2 / afsnit 5.2.1)

8. Indsæt nøglen og drej den over i positionen

«kør» for at tænde det elektriske kredsløb, hvorefter den drejes over i positionen «tænding» for at starte motoren

10. Ved koldstart, så snart motoren

kører regelmæssigt: 10a. Frakobl chokeren (afsnit 5.2, type "II") og yt gashåndtaget i positionen med maks. omdrejninger "hurtig". 10b. Frakobl chokeren (afsnit 5.2, type "I"). BEMÆRK Brug af chokeren når motoren allerede er varm kan føre til tilsodning af tændrøret og forårsage uregelmæssig drift af motoren.

11. Når motoren er startet, yttes

gashåndtaget til minimum omdrejningstal - positionen "langsom". BEMÆRK I tilfælde af vanskeligheder under startfasen, må der ikke foretages gentagne forsøg med startmotoren, idet batteriet herved aades og motoren herved vil blive overfyldt. Anbring tændingsnøglen i positionen "stop", vent nogle sekunder og gentag handlingen. Såfremt det stadig ikke er muligt at starte motoren, henvises til kapitel 14 i denne manual samt til håndbogen for motoren.

6.5.1 Arbejde og kørsel

Under ytning af maskinen, skal du huske at:

• deaktivere skæreanordningerne (afsnit 5.8);

• hæve rotorhuset til sin højeste position (position «7»);

1. Træd pedalen i bund (afsnit 5.4) og yt

slippes håndbremsen (afsnit 5.3).

3. Slip langsomt pedalen der således

skifter fra funktionen som «bremse» til funktion som «kobling» og bevæger baghjulene (afsnit 5.4). Pedalen skal slippes gradvist for at undgå en pludselig bevægelse, der kan resultere i, at maskinen krænger eller at herredømmet mistes.

4. Opnå gradvist den ønskede hastighed ved

hjælp af gashåndtaget og gearhåndtaget. For at skifte gear skal koblingen aktiveres. Dette sker ved at trykke pedalen halvt i bund (afsnit 5.4; afsnit 5.5). VIGTIGT Skift til gear SKAL ske, når maskinen er standset.DA - 14

2. Trækpedalen (afsnit 5.7) trykkes i

retningen "kørsel fremad" og den ønskede hastighed opnås ved at regulere trykket på pedalen og ved brug af speederen. Trækket skal indkobles på den måde som er beskrevet (afsnit 5.7) for at undgå en pludselig bevægelse, der kan resultere i, at maskinen krænger eller at herredømmet mistes - især på skråninger.

Sænk først maskinens hastighed ved at reducere motorens omdrejningstal og træd derefter på bremsepedalen (afsnit 5.4; afsnit 5.6) for at reducere hastigheden yderligere, indtil maskinen standser. Kun modeller med hydrostatisk transmission: En væsentlig nedsættelse af hastigheden kan allerede fås ved at give slip på pedalen til træk (afsnit 5.7)

1. Træd på pedalen (afsnit 5.4)

1. Træd på pedalen (afsnit 5.6)

indtil maskinen standser;

2. begynd at bakke ved at træde på pedalen

til træk i retningen bakgear (afsnit 5.7).

For at betjene maskinen gøres som beskrevet i det efterfølgende:

1. sæt gashåndtaget på maks. omdrejningstal

("hurtig"); denne position skal altid anvendes under brug af maskinen;

2. rotorhuset hæves til sin højeste position;

3. skæreanordningen indkobles (afsnit

5.8) udelukkende på selve græsplænen; det er vigtigt at den ikke aktiveres på grusader eller i højt græs;

4. indstil fremdriftshastigheden og klippehøjden

(afsnit 5.10) alt efter plænens tilstand (hvor højt, tæt og fugtigt græsset er);

5. indled gradvist og yderst forsigtigt

fremdriften i det område, der skal klippes, som beskrevet ovenfor; VIGTIGT For at bakke med indkoblede skæreanordninger, er det nødvendigt at trykke og holde sikkerhedsknappen trykket ind (afsnit 5.9) for ikke at medføre standsning af motoren. Nedsæt hastigheden hver gang der konstateres en reduktion i motorens omdrejningstal. Vær opmærksom på, at der aldrig opnås en ensartet klipning af græsplænen, såfremt fremdriftshastigheden er for høj i forhold til mængden af græs, der skal klippes. Frakobl skæreanordningerne og yt rotorhuset til dets højeste position; – Under ytning fra det ene arbejdsområde til det andet – Ved kørsel hen over ikke græsbeklædte overader – Hver gang det er nødvendigt at køre hen over en forhindring.

6.5.5 Råd for at bevare en ot græsplæne

1. For at sikre en ot, grøn og blød græsplæne

er det nødvendigt, at klipningen sker regelmæssigt. Græsplænen kan være sammensat af forskellige typer græs. Ved hyppige klipninger er det græsset med mange rødder, og som danner et solidt græslag, der vokser mest. Hvis klipningen derimod udføres mindre hyppigt, udvikles fortrinsvis højt og vildt græs (kløver, hvid okseøje m..).

2. Det anbefales at klippe græsset,

når græsplænen er tør.

3. Skæreanordningerne skal være intakte

og skarpe, således at klipningen bliver ensartet og uden afrivninger, som medfører gullige spidser på græsstråene.

4. Motoren skal anvendes ved maks.

omdrejningstal for dels at sikre en perfekt klipning af græsset og for at opnå en tilfredsstillende skubbevirkning af det klippede græs gennem udkasteråbningen.

5. Intervallerne for klipning skal fastsættes

på baggrund af græssets vækst, idet det forhindres, at græsset bliver for højt i tidsrummet mellem de enkelte klipninger.DA - 15

6. I de varme og tørre perioder anbefales

det at græsset er en smule højere, således udtørring af jorden forhindres.

7. Den optimale højde for en velpasset

græsplæne er ca. 4-5 cm, og ved en enkelt klipning bør der ikke afklippes mere end 1/3 af den samlede højde. Hvis græsset er meget højt, anbefales det at klippe græsplænen ad to omgange med 1 dags mellemrum. Første klipning udføres med maks. højde og eventuelt med reduceret bredde, og den anden klipning skal nde sted med den ønskede højdeindstilling (g. 21).

8. Græsplænen bliver smukkere, hvis klipningen

nder sted skiftevist i de to retninger (g. 22).

9. Såfremt udkasteråbningen viser tegn på

tilstopning, anbefales det at reducere hastigheden, idet den kan være for høj i forhold græsplænens tilstand. Såfremt problemet vedbliver, kan det være tegn på, at skæreanordningen er blevet sløv, eller at ribbernes proler er deformerede.

10. Udvis stor forsigtighed ved klipning i

nærheden af buske eller lave kanter, da disse kan beskadige rotorhusets kanter og medføre, at det ikke længere står parallelt med græsaden.

6.5.6 Tømning af opsamlingsposen (kun

modeller med opsamling bagpå) BEMÆRK Tømning af opsamlingsposen kan kun udføres med skæreanordningen deaktiveret. I modsat fald vil motoren standse.

• Sørg for, at posen ikke fyldes for meget for at undgå at udkasteråbningen tilstoppes under drift.

• En lydalarm signalerer, at opsamlingsposen er fuld:

1. udkobl skæreanordningerne (afsnit

5.8) hvorefter signalet afbrydes;

2. stil gashåndtaget på min.

omdrejninger "langsom" ;

3. stands kørsel fremad og sæt i

frigear (afsnit 5.5; afsnit 5.7);

6. træk i håndtaget (g. 23.A- kun på nogle

modeller) eller tag fat i det bagerste håndtag (g. 23.A1) for at vippe opsamlingsposen, så den tømmes;

7. luk opsamlingsposen igen, så den

forbliver hægtet på stopperen (g. 23.B).

6.5.7 Rengøring af udkasteråbningen (kun

modeller med opsamling bagpå)

• Klipning af meget højt eller fugtigt græs ved en for høj fremdriftshastighed kan resultere i tilstopning af udkasteråbningen. I tilfælde af tilstopning skal anvisningerne i kapitel 7.4.2 følges.

6.5.8 Afslutning af klipning

Når græsslåningen er færdig skal man:

1. deaktivere skæreanordningerne;

2. reducere motorens omdrejningstal;

3. køre tilbage til der hvor maskinen skal stilles

med rotorhuset løftet til dets højeste position.

Fremgangsmåde ved standsning af maskinen:

1. stil gashåndtaget på min.

omdrejninger "langsom" For at undgå bagtænding skal gashåndtaget anbringes i positionen min. omdrejningstal "langsom" i 20 sekunder, inden motoren slukkes.

2. sluk motoren ved at dreje nøglen

brændstofhanen (g. 24.A) (hvis den er der).;

VIGTIGT For at opretholde batteriets ladning, må nøglen ikke efterlades i positionen "kør" eller "tænding af lygter", uden at motoren kører. Motoren kan være meget varm umiddelbart efter at den er slukket. Rør ikke lyddæmperen eller tilstødende dele. Risiko for forbrændinger.

1. Lad motoren køle af, inden maskinen

sættes i et hvilket som helst rum.

2. Rengør (afsnit 7.4).

3. Sænk rotorhuset, sæt i frigear, indsæt

parkeringsbremsen, stands motoren og fjern tændingsnøglen (mens man sikrer sig, at alle de bevægelige dele er standset helt): – hver gang maskinen efterlades uden opsyn, førersædet forlades eller man parkerer maskinen;DA - 16

Sikkerhedsforskrifterne, som skal følges, er beskrevet i kap. 2. Disse forskrifter skal følges nøje for at undgå alvorlige risici eller farer. Før der udføres nogen form for kontrol, rengøring eller vedligeholdelses-/ indstillingsindgreb på maskinen:

• kobl skæreanordningen fra;

• tag nøglen ud (efterlad aldrig nøglen i maskinen eller indenfor børns eller uegnede personers rækkevidde);

• kontrollér, at ingen dele er i bevægelse;

• læs den tilhørende vejledning;

• Tag passende beklædning på, arbejdshandsker og beskyttelsesbriller.

• Hyppighed og type handlinger er opsummeret i "Tabel over vedligeholdelse". Formålet med tabellen er at bidrage til at opretholde maskinens eektivitet og sikkerhed. Tabellen angiver de vigtigste indgreb, og hvor ofte det enkelte indgreb skal udføres. Udfør indgrebet, når den første frist udløber.

• Anvendelse af reservedele og tilbehør, som ikke er originale og/eller ikke er korrekt monteret, kan have en negativ virkning på maskinens funktion og sikkerhed. Fabrikanten kan ikke holdes til ansvar i tilfælde af skader, uheld eller læsioner forårsaget af disse produkter.

BEMÆRK Typen af brændstof, der skal anvendes, fremgår af håndbogen for motoren. VIGTIGT Maskinen leveres til brugeren uden brændstof. Følg alle anvisninger i motorens manual.

For at påfylde brændstof:

1. Skru låget af brændstoftanken

og tag det af (g. 25).

2. Indsæt tragten (g. 25).

3. Vær opmærksom på ikke at fylde

brændstoftanken helt op under påfyldning.

5. Når påfyldningen er færdig, skal

låget skrues korrekt på og eventuelt spildt brændstof skal tørres op. VIGTIGT Undgå at hælde benzin på plastdelene, da de kan beskadiges. I tilfælde af spild bør du straks skylle efter med vand. Garantien dækker ikke skader ved karrosseriets eller motorens plastdele som følge af benzin.

7.2.2 Tømning af tanken

BEMÆRK Brændstoet nedbrydes og må ikke blive i tanken i længere tid end 30 dage. Før maskinen stilles væk i en længere periode (kap. 9), skal brændstoftanken tømmes. Lad motoren køle af før brændstoftanken tømmes.

1. Stil maskinen på en jævn overade udenfor.

3. Frakobl slangen (g. 27.A) der sidder ved

indgangen til benzinlteret (g. 27.B).

4. Åbn brændstofhanen (hvis den er der).

5. Opsaml brændstoet i en egnet beholder.

6. Forbind slangen (g. 27.A) igen og husk

at anbringe klemmen (g. 27.C) korrekt.

7. Luk brændstofhanen (hvis den er der).

Når arbejdet genoptages, kontrolleres, at der ikke er udslip af benzin fra slanger, benzinhane eller karburator.

7.3 KONTROL/EFTERFYLDNING

AF MOTOROLIE BEMÆRK Typen af motorolie, der skal anvendes, fremgår af håndbogen for motoren. VIGTIGT Maskinen leveres til brugeren uden motorolie. VIGTIGT Følg alle anvisninger i motorens manual.

7.3.1 Kontrol / efterfyldning

Kontrollér oliestanden før hver brug.

• Kontrollér motoroliestanden: som angivet præcist i motorens betjeningsvejledning skal olieniveauet være mellem MIN. og MAX mærkerne på oliepinden (g. 26).DA - 17 Fyld ikke for meget olie på, det kan få motoren til at overophede. Hvis "MAX"-niveauet er overskredet, skal der aftappes olie indtil det korrekte niveau.

Motorolien kan være meget varm, hvis den aftappes umiddelbart efter at motoren er blevet slukket. Lad derfor motoren afkøle i nogle minutter før olien aftappes. Udskift motorolien med de intervaller som er angivet i motorens instruktionsbog. Gør som beskrevet i det følgende:

1. Stil maskinen på en jævn overade.

2. Stil en opsamlingsbeholder under

forlængerslangen (g. 28A).

3. Hold godt fast om forlængerslangen

28.B) og husk at sætte den indvendige tætningsring på igen (g. 28.C).

6. Stram den helt til mens

forlængerslangen (g. 28.A) stille.

7. Rens eventuelt spildt olie.

1. Skru påfyldningsdækslet (g. 28.I) af.

2. Montér slangen (g. 28.B) på sprøjten (g.

28.C) og sæt den helt i bund i hullet.

3. Med sprøjten (g. 28.C) opsuges al

motorolien. Vær opmærksom på at det skal gøres nogle gange, før tanken er helt tom.

1. Stil maskinen på en jævn overade.

2. Anbring en opsamlingsbeholder ud

for forlængelsesrøret (g. 28.A);

3. Tryk på tappen (g. 28.B);

4. Fjern forlængerrøret fra støtten,

5. Bøj forlængerrøret og dræn olien

ud i en passende beholder;

6. Sæt igen forlængerrøret (g. 28.A) fast på

støtten (g. 28.C) inden der fyldes olie på.

7. Rens eventuelt spildt olie.

VIGTIGT Indlevér olien til bortskaelse i henhold til gældende lokale regler.

De forskellige monteringspositioner for hjulene gør det muligt at holde en sikkerhedsafstand "H" mellem rotorhusets kant og terrænet (g.17.A; g. 18.A). Justér afstandshjulene alt efter terrænets ujævnheder. Dette indgreb skal altid udføres på begge hjulene, som skal placeres i samme højde MED SLUKKET MOTOR OG MED FRAKOBLEDE SKÆREANORDNINGER. a. kun modeller med sideudkast For at skifte position:

1. skru skruen (g.17.B) løs og tag den ud

2. sæt hjulet (g.17.A) med

afstandsstykket (g.17.C) i hullet svarende til den ønskede afstand

1. skru møtrikken (g.18.B) af og

den ønskede position

Hver gang maskinen har været brugt, skal den rengøres iht. følgende vejledning.

7.5.1 Rengøring af maskine

• Rengør maskinen udvendigt ved at tørre karosseriets plastikdele af med en svamp, der er fugtet med vand og rengøringsmiddel. Vær forsigtig med at undgå at motoren, de elektriske komponenter og det elektroniske printkort, der er anbragt under instrumentbrættet, bliver våde.

• For at mindske brandfaren skal motor, lydpotte, batterirum holdes rent for rester af græs, blade og overskydende fedt. VIGTIGT Anvend aldrig trykluft eller kraftige rengøringsmidler til rengøring af karosseri og motor! VIGTIGT Transmissionen må ikke vaskes, når den er varm.DA - 18 Man må aldrig bruge højtryksrensere til at vaske transmissionen

7.5.2 Rengøring af udkasteråbningen (kun

modeller med opsamling bagpå) I tilfælde af tilstopning af udkasteråbningen, går man frem som følger:

2. fjern det ophobede græs i kanalen udefra.

7.5.3 Rengøring af posen (kun modeller

græs- og jordrester.

3. Sæt posen på igen og vask rotorhuset

indvendigt (afsnit 7.4.4-a) hvorefter posen skal tages af, tømmes, skylles og placeres på en måde så den kan tørre hurtigt.

7.5.4 Rengøring af rotorhuset

Rengør rotorhuset omhyggeligt for at fjerne alt aald og tørre græsrester. Sørg for at holde personer og dyr på afstand af maskinen, mens rotorhuset rengøres. a. Rengøring af den indvendige del Afvaskningen af undersiden på rotorhuset og af udkasteråbningen skal udføres med maskinen anbragt på et solidt underlag, med: – opsamlingsposen eller beskyttelsen for bagudkastet monteret (kun modeller med opsamling bagpå); – sideudkast skærm monteret (kun til modeller med sideudkast); – operatøren sidder i førersædet; – rotorhuset i positionen «1»; – motoren er aktiveret – transmissionen er i frigear – skæreanordningerne aktiverede

• En vandslange tilsluttes skiftevis til koblingerne (g. 29.A; g. 30.A) og vandet får derefter lov til at løbe i nogle minutter i hver kobling, mens skæreanordningerne kører. VIGTIGT For at undgå at kompromittere den elektromagnetiske koblings funktion, skal man: - undgå at koblingen kommer i kontakt med olie; - undgå at rette højtryksvandstråler direkte mod koblingsenheden; - koblingen må ikke rengøres med benzin.DA - 19 b. Rengøring af den udvendige del Det er nødvendigt at sikre sig, at der ikke samler sig aald og tørre græsrester på rotorhusets overside, da maskinen skal opretholde sit optimale eektivitets- og sikkerhedsniveau. For rengøring af overdelen på rotorhuset gøres følgende:

• sænk rotorhuset fuldstændigt (til positionen «1»);

• - blæs med trykluft gennem åbningerne på afskærmningen i højre og venstre side (g. 29; g. 30).

Det er meget vigtigt at vedligeholde batteriet omhyggeligt, for at sikre en lang driftslevetid. Batteriet i maskinen SKAL oplades:

• inden maskinen anvendes første gang;

• inden enhver længere periode uden brug (over 30 dage) (afsnit 9);

• når maskinen skal bruges efter en længere stilstandsperiode. Læs og overhold fremgangsmåden for genopladning, der er beskrevet i den vedlagte betjeningsvejledning for batteriet, omhyggeligt. Manglende overholdelse af fremgangsmåden eller manglende genopladning af batteriet kan resultere i uoprettelig skade på batteriets elementer. Et adt batteri skal genoplades så hurtigt som muligt. VIGTIGT Opladningen skal ske ved hjælp af et apparat med konstant spænding. Brug af andre former for batteriladere kan medføre uoprettelig skade på batteriet.

• maskinen er udstyret med et stik (g. 31.A), der anvendes ved genopladning. Stikket skal sluttes til det tilsvarende stik på udligningsbatteriladeren, der leveres sammen med maskinen (hvis fastsat) eller bestilles som tilbehør (afsnit 15.2). VIGTIGT Dette stik kan kun anvendes til tilslutning med udligningsbatteriladeren leveret af fabrikanten. Brug af udligningsbatteriladeren: – følg anvisningerne, der fremgår af betjeningsvejledningerne; – følg anvisningerne i batteriets manual;

• Skruer og møtrikker skal altid holdes spændt, således at udstyret hele tiden kan sikre den nødvendige driftssikkerhed.

Du bør øjeblikkeligt kontakte din forhandler eller et autoriseret servicecenter, hvis du oplever uregelmæssigheder i forbindelse med funktionen af: - bremse - indkobling og standsning af skæreanordningerne - indkobling af frem- eller baktrækket.

8.2 ROTORHUS / SKÆREANORDNINGER

8.2.1 Justering af rotorhuset

En optimal justering af rotorhuset er af afgørende betydning for at opnå en ensartet klipning af græsplænen (g. 32). Ved uensartet klipning bør man kontrollere dæktrykkene (afsnit 6.1.3). Er dette ikke tilstrækkeligt til at opnå en jævn klipning, bør du kontakte din forhandler for at få foretaget de nødvendige kontroller og for at få justeret rotorhuset.

8.2.2 Skæreanordninger

En sløv skæreanordning hiver græsset op og medfører at græsplænen bliver gullig. Samtlige handlinger, der involverer skæreanordningen (afmontering, slibning, afbalancering, reparation, genmontering og/eller udskiftning), er kritiske og kræver specik kompetence og anvendelse af specialværktøj. Af sikkerhedshensyn er det derfor nødvendigt, at de altid udføres på et specialiseret servicecenter. Få altid udskiftet beskadigede, skæve eller slidte skæreanordninger som en blok sammen med deres skruer for at opretholde afbalanceringen. VIGTIGT Skæreanordningerne bør udskiftes parvis, især hvis der er stor forskel på slitagen.DA - 20 VIGTIGT Anvend altid originale skæreanordninger med den kode som er anført i tabellen "Tekniske data". I betragtning af produktets udvikling kan skæreanordningerne anført i tabellen "Tekniske data" med tiden udskiftes med andre typer, som har lignende egenskaber hvad angår ombyttelighed og funktionssikkerhed.

VIGTIGT Anvend en egnet løfteanordning, fx en saks-donkraft. Før hjulene udskiftes, skal man udføre følgende handlinger:

• Tag alt tilbehøret af.

• Anbring donkraften under løftepunktet nær hjulet som skal udskiftes (afsnit 8.3.2; afsnit 8.3.3).

• Kontrollér at donkraften er helt vinkelret på terrænnet.

8.3.2 Valg og placering af

donkraften på baghjulene Anbring trækiler (g. 33.A) under hjulet (g. 33.B) der er ved siden af hjulet, som skal udskiftes (g. 33.C). Kun modeller med opsamling bagpå:

• Den maksimalt mulige højde af den lukkede donkraft er 110 mm. (g. 33).

• Anbring donkraften under den bagerste plade (g. 34.A) 180 mm fra sidekanten. For modeller med sideudkast:

• Den maksimalt mulige højde af den lukkede donkraft er 110 mm. (g. 35).

• Anbring donkraften under bagakslen, i punktet vist på gur (g. 36.A). BEMÆRK Når donkraften er placeret som beskrevet i dette afsnit, er det muligt kun at løfte det hjul, som skal udskiftes.

1. Anbring trækiler (g. 37.A) under

hjulet (g. 37.B) der er bag ved hjulet, som skal udskiftes (g. 37.C).

2. Den maksimalt mulige højde af den

lukkede donkraft er 110 mm.

3. Støt donkraften (g. 38.A) på et rkantet

stykke træ (g. 38.B) på cirka 10 x 10 cm. BEMÆRK Træstykket sikrer, at man undgår at beskadige forakslen.

4. Løft donkraften således at træstykket

støtter på rammen og på de bærende dele (g. 38.C). BEMÆRK Under denne fase skal træstykket holdes oven på donkraften med den ene hånd. BEMÆRK Når donkraften er placeret sådan, er det muligt at løfte hele forakslen.

8.3.4 Udskiftning af hjulet

VIGTIGT Sørg for at maskinen er stabil og ikke bevæger sig under løftet. Hvis der bemærkes noget unormalt, skal man med det samme sænke donkraften, kontrollere og løse eventuelle problemer og løfte igen.

1. Træk hætten af (g. 39.A).

2. Løft nok til at hjulet problemfrit kan tages af.

3. Ved hjælp af en skruetrækker aftages

låseringen (g. 39.B) og trykskiven (g. 39.C).

4. Afmontér hjulet som skal udskiftes.

7. Sæt omhyggeligt trykringen

og låseringen på igen. VIGTIGT Kontrollér at baghjulene er i samme højde (g. 40.A), og at forskellen på de to hjuls eksterne diameter (g. 40.B) ikke er over 8-10 mm. Hvis det er tilfældet, skal man, for at undgå unøjagtige klipninger, få indstillet justeringen af rotorhuset på et autoriseret værksted.

8.3.5 Reparation og udskiftning af dæk

Maskinen er udstyret med slangeløse dæk. Udskiftning eller reparation som følge af punktering skal derfor udføres af en dækspecialist i overensstemmelse med fremgangsmåderne for denne dæktype.DA - 21

8.4 ELEKTRONISK KORT

Det elektroniske kort er en komponent som sidder under instrumentbrættet og styrer alle maskinens sikkerhedsanordninger.

8.4.1 Anordning til beskyttelse af

kortet (kun modeller med opsamling bagpå)

• Det elektroniske kort sidder under instrumentbrættet og har en beskyttelsesanordning, der genopretter af sig selv, som afbryder kredsløbet i tilfælde af anomalier i el-installationen (kap. 14).

8.4.2 Sikring til beskyttelse af kortet

(kun modeller med sideudkast)

• Det elektroniske kort sidder under instrumentbrættet og har en sikring, som afbryder kredsløbet i tilfælde af anomalier eller kortslutninger i el-installationen (kap. 14).

8.5 UDSKIFTNING AF EN SIKRING

På maskinen ndes nogle sikringer (g. 40.A) med forskellige værdier. Deres egenskaber og funktioner er følgende: – 10 A sikring = Til beskyttelse af hoved- og eektkredsløbene på det elektroniske kort. Når denne sikring udløses, standses maskinen kun på modeller med udkast bagpå og kontrollampen på instrumentbrættet slukkes helt (afsnit 5.11) – 25 A sikring = Til beskyttelse af genopladningskredsløbet. Når denne sikring udløses, taber batteriet gradvist sin ladning med efterfølgende vanskeligheder ved start af maskinen. Sikringens styrke er angivet på selve sikringen. VIGTIGT En sikring, der er sprunget, skal altid udskiftes med en sikring af tilsvarende type og med samme eekt. Den må aldrig udskiftes med en sikring med en anden eekt. Hvis det ikke er muligt at afhjælpe årsagen til, at sikringen er sprunget, bør du kontakte din forhandler.

8.6 UDSKIFTNING AF PÆRER

8.6.1 Type "I" - Glødepærer

• Pærerne (18W) indsættes i en bajonetfatning, som løsnes ved, at den drejes mod uret ved hjælp af en tang (g. 42)

8.6.2 Type "LI" - LED-pærer

• Løsn kuglegrebet (g. 42.A) og fjern stikket (g. 42.B). Fjern diodelampen (g. 42.C), der er fastgjort ved hjælp af skruerne (g. 42.D).

• Denne består af en helstøbt blok, der er vedligeholdelsesfri. Delene er permanentsmurte og kræver ingen form for olieskift eller efterfyldning.

1. Lad motoren køle af

2. Frakobl kablerne fra batteriet og

opbevar det et køligt og tørt sted

3. Tøm brændstoftanken (afsnit 7.2.2) og følg

vejledningen i motorens instruktionsbog.

4. Rengør omhyggeligt maskinen.

5. Kontrollér at maskinen ikke har

skader. Kontakt om nødvendigt et autoriseret servicecenter.

6. Opmagasiner maskinen:

– med rotorhuset sænket – et tørt sted – beskyttet mod vind og vejr – helst overdækket med et dækken (afsnit 15.4) – utilgængeligt for børn. – sørg for at have fjernet nøgler og værktøj anvendt til vedligeholdelse. Når maskinen tages i brug:

• kontrolleres, at der ikke er udslip af benzin fra slanger, brændstofhane eller karburator.

• klargør maskinen som anvist i kapitel "6. Brug af maskinen".

10. FLYTNING OG TRANSPORT

• Når maskinen yttes, skal man:DA - 22 – kobl skæreanordningen fra; – rotorhuset hæves til sin højeste position; – sluk motoren;

• Når maskinen transporteres i bil eller på anhænger skal man: – anvende opkørselsramper med tilstrækkelig resistens, bredde og længde; – laste maskinen med motoren slukket, tændingsnøglen taget ud af tændingen på maskinen, uden fører og slukket med hjælp fra et passende antal personer; – lukke brændstofhanen (hvis den er der); – sænke rotorhuset; – aktiver håndbremsen; – anbringe den, så den ikke udgør en risiko for nogen; – Fastgøre den omhyggeligt til transportmidlet med reb eller kæder for at undgå at den vælter med risiko for at den bliver beskadiget eller der spildes brændstof.

11. SERVICE OG REPARATIONER

Denne brugsanvisning indeholder alle nødvendige anvisninger til brug af maskinen og en korrekt grundlæggende vedligeholdelse, som kan udføres af brugeren selv. Alt justerings- og vedligeholdelsesarbejde, der ikke er beskrevet i denne brugsanvisning, skal udføres hos din forhandler eller et specialiseret servicecenter, som er i besiddelse af den nødvendige fagkundskab og det nødvendige værktøj til at udføre arbejdet korrekt, således at maskinens oprindelige sikkerhedsniveau bibeholdes. Indgreb udført af værksteder, som ikke er godkendte, eller af ukvalicerede personer medfører, at alle fabrikantens garantier og forpligtelser eller ansvar bortfalder.

• Kun de ocielt autoriserede værksteder kan udføre reparation og vedligeholdelse, som dækkes af garantien.

• De autoriserede servicecentre anvender udelukkende originale reservedele. De originale reservedele og det originale tilbehør er blevet specielt udviklet til disse maskiner.

• Uoriginale reservedele og tilbehør er ikke godkendte. Brug af uoriginale reservedele og tilbehør kompromitterer sikkerheden og fritager producenten fra enhver forpligtelse og ethvert ansvar.

• Det anbefales at få foretaget en årlig kontrol af maskinen på et autoriseret servicecenter til vedligeholdelse, service og kontrol af de monterede sikkerhedsanordninger.

Garantien dækker alle materiale- og fabrikationsfejl. Brugeren bør nøje følge alle anvisninger i den vedlagte dokumentation. Garantien dækker ikke skader som følge af:

• Manglende kendskab til den medfølgende dokumentation.

• Utilsigtet eller ukorrekt brug og montage.

• Anvendelse af uoriginale reservedele.

• Anvendelse af tilbehør, som ikke er leveret eller godkendt af fabrikanten. Garantien dækker heller ikke:

• Normal slitage af forbrugsmaterialer, såsom transmissionsremme, lygter, hjul, knive, sikkerhedsmøtrikker og ledninger.

• Motorer. Disse er dækket af producentens garanti i henhold til de specicerede betingelser. Køber er beskyttet af den nationale lovgivning. Købers rettigheder i henhold til den nationale lovgivning er ikke på nogen måde begrænset af denne garanti.

13. TABEL FOR VEDLIGEHOLDELSE

Til højre for hver enkelt indgreb er der opført rubrikker, hvori dato eller antallet af driftstimer mellem hvert enkelt indgreb kan anføres. Indgreb Hyppighed (timer) Udført (dato eller timer) Note MASKINE

• Hele listen og hyppigheden kan ses i motorens manual ** Ved de første tegn på funktionsfejl, kontakt da Deres forhandler *** Indgrebet skal udføres af deres forhandler eller et specialiseret center *** Der bør endvidere udføres smøring af samtlige led, såfremt maskinen ikke skal anvendes i en længere periodeDA - 23 Indgreb Hyppighed (timer) Udført (dato eller timer) Note Sikkerhedstjek / Kontrol af betjeninger Før hver brug afsn. 6.2 Kontrol af dæktryk Før hver brug afsn. 6.1.3 Montering/kontrol af udgangsbeskyttelserne Før hver brug afsn. 6.1.4 Generel rengøring og kontrol Efter hver brug afsn. 7.4 Kontrol af eventuelle skader på maskinen. Kontakt om nødvendigt et autoriseret servicecenter. Efter hver brug

Batteriopladning Før maski- nen stilles væk afsn. 7.5 Kontrol af alle fastgørelsesanordninger

Kontrol af fastgørelse og skarphed af skæreanordningerne 25 *** Kontrol af transmissionsrem 25 *** Kontrol af drivrem til skæreanordning 25 *** Kontrol og justering af bremsen 25 *** Kontrol og justering af fremdrift 25 *** Kontrol af indkobling og bremse af skæreanordning 25 *** Generel smøring 25 **** Udskiftning af skæreanordningerne 100 *** Udskiftning af transmissionsrem

Udskiftning af drivrem til skæreanordning

MOTOR Kontrol/genopfyldning af brændstof Før hver brug afsnit 7.2 Kontrol / efterfyldning af motorolie Før hver brug afsnit 7.3 Udskiftning af motorolie ... * Kontrol og rengøring af luftlter ... * Udskiftning af luftlter ... * Kontrol af benzinlter ... * Udskiftning af benzinlter ... * Kontrol og rengøring af tændrørenes kontakter

Udskiftning af tændrør ... *

• Hele listen og hyppigheden kan ses i motorens manual ** Ved de første tegn på funktionsfejl, kontakt da Deres forhandler *** Indgrebet skal udføres af deres forhandler eller et specialiseret center *** Der bør endvidere udføres smøring af samtlige led, såfremt maskinen ikke skal anvendes i en længere periodeDA - 24

«KØR» forbliver kontrollampen slukket (kun for modeller med opsamling bagpå) Udløsning af beskyttelsen på det elektroniske kort, på grund af: Drej nøglen til pos. "STOP" og søg årsagerne til fejlen: batteriet er ikke tilsluttet korrekt kontrollér forbindelserne (afsnit 4.4) batteriets poler er ombyttet kontrollér forbindelserne (afsnit 4.4). batteriet er fuldstændig aadet oplad batteriet (afsnit 7.5) sikringen er sprunget udskift sikringen (10 A) (afsnit 8.5). printkort er blevet udsat for fugt tør med lun luft

«TÆNDING» blinker kontrollampen og startmotoren drejer ikke (kun modeller med opsamling bagpå) manglende startbetingelser kontroller at startbetingelserne er opfyldt (afsnit 6.2.2)

«TÆNDING» tænder kontrollampen, men startmotoren drejer ikke (kun modeller med opsamling bagpå) batteriet er ikke tilstrækkeligt opladet oplad batteriet (afsnit 7.5) fejl på startrelæet kontakt Deres forhandler

«TÆNDING» drejer startmotoren ikke (kun modeller med sideudkast) Drej nøglen til pos. "STOP" og søg årsagerne til fejlen: manglende startbetingelser kontroller at startbetingelserne er opfyldt (afsnit 6.2.2) batteriet er ikke tilsluttet korrekt kontrollér forbindelserne (afsnit 4.4) batteriets poler er ombyttet kontrollér forbindelserne (afsnit 4.4) batteriet er fuldstændig aadet oplad batteriet (afsnit 7.5) sikringen er sprunget udskift sikringen (10 A) (afsnit 8.5). printkort er blevet udsat for fugt tør med lun luft fejl på startrelæet kontakt Deres forhandler

«TÆNDING» aktiveres startmotoren, men motoren starter ikke batteriet er ikke tilstrækkeligt opladet oplad batteriet (afsnit 7.5) manglende benzintilførsel kontroller tankniveauet (afsnit 7.2.1) åbn hanen (hvis den ndes) (afsnit 6.4) kontroller benzinlteret tændingsfejl kontrollér at tændrørshætten er fastgjort kontrollér at elektroderne er rene og er anbragt med korrekt indbyrdes afstand

eller uregelmæssig motorfunktion driftsforstyrrelser i karburator rengør eller udskift luftlteret tøm tanken og påfyld ny benzin kontrollér og udskift om nødvendigt benzinlteret

motorens præstation under klipning fremdriftshastigheden er for høj i forhold til græssets højde reducér fremdriftshastigheden og/ eller øg klippehøjden (afsnit 6.5.4) Såfremt de ovennævnte indgreb ikke løser problemet, bør der rettes henvendelse til forhandleren.DA - 25

under arbejdet udløsning af sikkerhedsanordningerne kontroller at startbetingelserne er opfyldt (afsnit 6.2.2) sikring sprunget pga. kortslutning eller fejl i el-installationen (kun for modeller med sideudkast) Find og afhjælp fejlen for at undgå at afbrydelsen sker igen Udskift sikringen (10 A) (afsnit 8.5). Hvis afbrydelserne gentager sig, skal man kontakte forhandleren

under arbejdet og kontrollampen slukker (kun for modeller med opsamling bagpå) Udløsning af beskyttelsen på det elektroniske kort, på grund af: Drej nøglen til pos. «STOP», vent nogle sekunder på at kredsløbet genopretter automatisk og: batteriets poler er ombyttet kontrollér forbindelserne (afsnit 4.4) unormal funktion af regulatoren til opladning af batteriet kontroller batteritilslutningerne (afsnit 4.4) kontrollér at batteriet er dér kortslutning kontakt Deres forhandler

10. Skæreanordningerne

indkobles ikke eller standser ikke hurtigt nok, når de deaktiveres problemer ved indkoblingssystemet kontakt Deres forhandler

11. Uregelmæssig klipning

og utilstrækkelig opsamling (kun for modeller med opsamling bagpå) rotorhuset er ikke parallelt med terræn kontrollér dæktrykket (afsnit 6.1.3) genopret parallelpositionen af rotorhuset i forhold til terræn (afsnit 8.2.1) skæreanordningen arbejder ikke korrekt kontakt Deres forhandler fremdriftshastigheden er for høj i forhold til græssets højde reducér fremdriftshastigheden og/ eller løft rotorhuset (afsnit 6.5.4) fjern opsamlingsposen og rens åbningen tilstopning af udkasteråbningen fjern opsamlingsposen og tøm kanalen (afsnit 7.4.2)

klipning (kun modeller med sideudkast) rotorhuset er ikke parallelt med terræn kontrollér dæktrykket (afsnit 6.1.3) genopret parallelpositionen af rotorhuset i forhold til terræn (afsnit 8.2.1) skæreanordningen arbejder ikke korrekt kontakt Deres forhandler

13. Unormal vibration

under drift rotorhuset er fyldt med græs rengør rotorhuset (afsnit 7.4.4) skæreanordningerne er ude af balance eller løse kontakt Deres forhandler fastgørelsesanordningerne har løsnet sig kontrollér og fastspænd låseskruerne til motoren og rammen

ineektiv bremsning bremsen er ikke justeret korrekt kontakt Deres forhandler

fremkørsel, dårlig træk i opstigningerne eller hvis maskinen har tendens til at krænge problemer med drivremmen eller indkoblingssystemet kontakt Deres forhandler

16. Når motoren kører

og trækpedalen nedtrykkes, ytter maskinen sig ikke (modellier med hydrostatisk transmission) frigøringshåndtag i positionen transmission udkoblet sæt det i positionen for transmission indkoblet (afsnit 5.13) Såfremt de ovennævnte indgreb ikke løser problemet, bør der rettes henvendelse til forhandleren.DA - 26

PROBLEM MULIG ÅRSAG AFHJÆLPNING

17. Maskinen begynder at

vibrere på en unormal måde og/eller har ramt et fremmedlegeme nogle dele er blevet beskadiget eller er løse stands maskinen og tag tændingsnøglen ud kontroller om der er tegn på skader kontroller om der ndes løse dele, og fastspænd dem få udført en yderligere kontrol, udskiftning eller reparation på et specialiseret servicecenter Såfremt de ovennævnte indgreb ikke løser problemet, bør der rettes henvendelse til forhandleren.

Finsnitter det klippede græs og efterlader det på plænen (g. 43.A1; g. 43.A2).

Udligningsbatteriladeren gør det muligt at opretholde en korrekt batterieektivitet, når maskinen ikke anvendes i en længere periode, idet den sikrer et optimal opladningsniveau og en forbedret driftsperiode for batteriet (g. 43.B).

15.3 KIT TIL TRÆKNING

Til trækning af en lille anhænger (g. 43.C).

FOR BAGUDKAST Skal anvendes i stedet for opsamlingsposen i tilfælde, hvor der ikke udføres opsamling af græsset (g. 43.E). (Kun modeller med udkast bagpå)

Forbedrer baghjulenes vejgreb i forbindelse med kørsel på snedækket underlag og gør det muligt at benytte sneplov (tilbehør) (g. 43.F).

15.7 MUDDER- OG VINTERHJUL 18"

Giver bedre præstation på sne og mudder.

Til transport af værktøj eller andre genstande, der er i overensstemmelse med de tilladte mål (g. 43.H).

For at sammenpresse terrænet efter såning eller for at udjævne græsset (g. 43.J).

15.11 SNEPLOV MED SKRABESKÆR

Til rydning af sneen og fejning til side af den ryddede sne (g. 43.K).

• Sikkerhetssystemene/mikrobryterne må ikke kobles ut, deaktiveres, fjernes eller tukles med.

1. Koble først den røde kabelen (g. 5.C) til

3. Føreren sitter i setet.

10. Ved kaldstart med en gang

8. Plenen vil se bedre ut hvis gresset klippes

vekselvis i de to retningene (g. 22).

9. Hvis utkastkanalen tetter seg, er det en fordel

9) må drivstotanken tømmes.

2. Sett en beholder ved

7. Tørk opp eventuelt oljesøl.

7. Tørk opp eventuelt oljesøl.

3. Legg et rkantet trestykke (g. 38.B) på ca.

5. Kontroller at det ikke nnes skader

på maskinen. Kontakt eventuelt et autorisert servicesenter.

6. Maskinen må lagres

7. Motoren har dårlig

EF-overensstemmelseserklæring (Maskindirektiv 2006/42/EF, bilag II, del A) 1. Firmaet 2. Erklærer på eget ansvar, at maskinen: Havetraktor/ klipning af græsset a) Type / Model b) Måned / Konstruktionsår c) Serienummer d) Motor: forbrændingsmotor 3. Er i overensstemmelse med specifikationerne ifølge direktiverne: e) Certificeringsorgan f) EF-typeafprøvning 4. Henvisning til harmoniserede standarder g) Målt lydeffektniveau h) Garanteret lydeffektniveau i) Klippebredde n) Person, der har bemyndigelse til at udarbejde det tekniske dossier: o) Sted og dato FI ( Alkuperäisten ohjeiden käännös)

2. Erklærer på eget ansvar, at maskinen:

Havetraktor/ klipning af græsset a) Type / Model b) Måned / Konstruktionsår c) Serienummer d) Motor: forbrændingsmotor

3. Er i overensstemmelse med specifikationerne

ifølge direktiverne: e) Certificeringsorgan f) EF-typeafprøvning

4. Henvisning til harmoniserede standarder

n) Person, der har bemyndigelse til at udarbejde det tekniske dossier: o) Sted og dato FI ( Alkuperäisten ohjeiden käännös)
