Produkttype	Højtryksrenser
Mærke	Scheppach
Model	HCE1400
Optagen effekt	1400 W
Netspænding	220-240 V~ / 50/60 Hz
Driftstryk (nominelt)	7,5 MPa
Maksimalt tilladt tryk	11 MPa
Flowhastighed	5 l/min
Maks. tilførselstryk	0,4 MPa
Vægt	4,5 kg
Beskyttelsesklasse	II
Beskyttelsesindeks	IPX5
Lydtryksniveau	73 dB (A)
Lydeffektniveau	88 dB (A)
Vibrationer (totalværdi)	≤ 2,5 m/s²
Maks. vandtemperatur	50 °C
Længde på højtryksslange	Ca. 6 m (estimat)
Rensemiddelbeholder	Integreret, aftagelig
Primære funktioner	Højtryksrensning, rensemiddelindsprøjtning, justerbar stråle (punkt til flad)
Medfølgende tilbehør	Lanse, forlænger, pistol, dyse, rensemiddelbeholder, rengøringsnål, vandadapter
Sikkerhed	Automatisk stop ved udløsning af aftrækker, sikkerhedslås, frostbeskyttelse
Vedligeholdelse og rengøring	Rengør jævnligt dysen med den medfølgende nål, skyl efter brug, opbevar frostfrit
Sliddele	Slange, lanse, dyser, pakninger, luftfilter
Korrekt anvendelse	Privat rengøring af køretøjer, maskiner, bygninger, facader
Garanti	Lovlig overensstemmelse, defekte dele udskiftes under betingelser

Ofte stillede spørgsmål - HCE1400 SCHEPPACH

Hvordan starter jeg højtryksrenseren Scheppach HCE1400?

Sørg for, at apparatet er korrekt samlet, og at vandtilførslen er åben. Løsn pistolen fra blokeringskontrollen, og tryk derefter på aftrækkeren for at udlufte. Sæt tænd/sluk-kontakten på ON, og aktivér derefter aftrækkeren. Apparatet starter. Slip aftrækkeren for midlertidigt at stoppe.

Hvilken type vand kan jeg bruge med denne renser?

Brug koldt eller lunt vand (maks. 50 °C). Vandet må ikke være snavset eller indeholde sand eller aggressive kemikalier. Overskrid ikke den angivne temperatur, da det kan beskadige pumpen.

Hvordan tilsluttes vandtilførslen?

Skru den medfølgende adapter på apparatets vandtilslutning. Brug en forstærket slange på mindst 6 m (min. 1/2 tomme) med en standardkobling. Der skal installeres en tilbageløbsventil mellem drikkevandet og apparatet (i henhold til standard EN 12729).

Kan jeg bruge rengøringsmidler?

Ja, apparatet leveres med en rengøringsmiddelbeholder. Brug kun rengøringsmidler anbefalet af producenten. Brug aldrig opløsningsmidler, syrer eller brændbare produkter (benzin, fortynder). Opbevar rengøringsmidler utilgængeligt for børn.

Hvordan renser jeg en tilstoppet dyse?

Brug den medfølgende dyserengøringsnål (ref. 15). Indsæt den forsigtigt i dysens åbning for at løsne urenheder. Skyl derefter med rent vand.

Hvad gør jeg, hvis trykket er ustabilt eller utilstrækkeligt?

Kontrollér først vandtilførslen for luftindtrængning (slange eller tilslutninger). Sørg for, at dysen ikke er tilstoppet eller for stor. Kontrollér netspændingen og forlængerledningens tværsnit (min. 1,5 mm² op til 25 m). Hvis problemet fortsætter, kontakt kundeservice.

Hvordan opbevares apparatet om vinteren?

Tøm apparatet og slangen helt for vand. Opbevar det på et tørt, frostfrit sted mellem 5 og 30 °C. Ved længere tids inaktivitet (>3 måneder), brug en egnet frostvæske. Opbevar brugsanvisningen i nærheden.

Hvad er de vigtigste sikkerhedsforanstaltninger?

Ret aldrig strålen mod personer, dyr, elektrisk udstyr eller apparatet selv. Bær beskyttelsesbriller og -tøj. Apparatet skal tilsluttes en stikkontakt med jord og beskyttes af en fejlstrømsafbryder (30 mA). Rør ikke ved stikket med våde hænder.

Hvordan kan jeg bruge opsugning fra en beholder?

Et specielt selvopsugningstilbehør (medfølger ikke) er nødvendigt. Dyp tilbehøret helt ned i vandet for at fjerne luft. Tilslut det til apparatet, og kør derefter uden pistol, indtil vandet løber jævnt (25-50 sekunder). Tilslut derefter pistol og lanse.

Hvad gør jeg, hvis apparatet ikke starter?

Kontrollér netspændingen og forlængerledningen (tilstrækkeligt tværsnit). Kontrollér sikringen og strømkablet. Sørg for, at pumpen ikke er frosset. Hvis problemet fortsætter, få apparatet kontrolleret af en autoriseret elektriker.

BRUGSANVISNING HCE1400 SCHEPPACH

Forklaring til symbolerne på apparatet

Symbolerne i denne manual skal henlede din opmærksomhed på eventuelle risici. Det er vigtigt, at du forstår sikkerhedssymbolerne og forklaringerne i forbindelse med symbolerne. Selve advarslerne afhjælper ikke risici og kan ikke erstatte korrekte foranstaltninger til forebyggelse af ulykker.

	Advarsel - Læs brugsanvisningen for at reducere risikoen for personskader.
	Brug høreværn. Støjpåvirkning kan føre til høretab.
	Brug beskyttelsesbriller. Gnister, der opstår under arbejdet, eller splinter, spåner og støv, der springer ud af apparatet, kan forringe synet.
	Beskyttelsesklasse II
	Apparatet må ikke tilsluttes direkte til det offentlige drikkevandsnet.
	Ret ikke højtryksstrålen mod personer, dyr, aktivt elektrisk udstyr eller mod selve apparatet.
	Produktet opfylder gældende EU-direktiver.
⚠ Pas på!	I denne brugsanvisning er de steder, der vedrører sikkerheden, forsynet med dette symbol.

1. Indledning 42
2. Apparatbeskrivelse (fig. 1+2)....42
3. Leveringsomfang 42
4. Tilsigtet brug 42
5. Generelle sikkerhedshenvisninger 43
6. Tekniske data....45
7. Udpakning....46
8. Konstruktion....46
9. Ibrugtagning....47
10. El-tilslutning 47
11. Rengøring 48
12. Opbevaring 48
13. Vedligeholdelse 48
14. Bortskaffelse og genanvendelse 49
15. Afhjælpning af fejl 50
16. Overensstemmelseserklæring 54

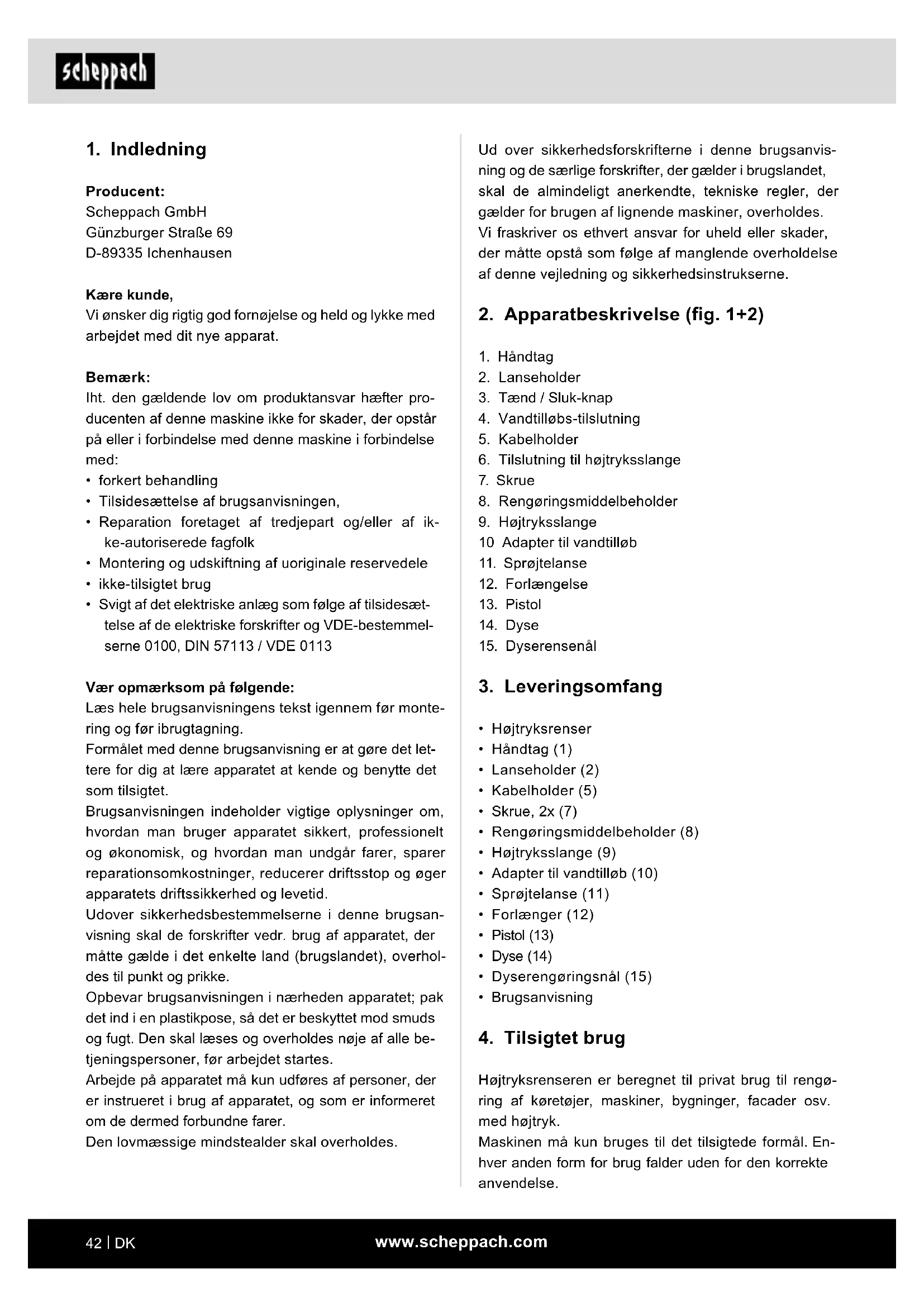

1. Indledning

Producent:

Scheppach GmbH

Vi ønsker dig rigtig god fornøjelse og held og lykke med arbejdet med dit nye apparat.

Bemærk:

Iht. den gældende lov om produktansvar hæfter producenten af denne maskine ikke for skader, der opstår på eller i forbindelse med denne maskine i forbindelse med:

• forkert behandling
• Tilsidesættelse af brugsanvisningen,
• Reparation foretaget af tredjepart og/eller af ikke-autoriserede fagfolk
• Montering og udskiftning af uoriginale reservedele
• ikke-tilsigtet brug
• Svigt af det elektriske anlæg som følge af tilsidesættelse af de elektriske forskrifter og VDE-bestemmelserne 0100, DIN 57113 / VDE 0113

Vær opmærksom på følgende:

Læs hele brugsanvisningens tekst igennem før montering og før ibrugtagning.

Formålet med denne brugsanvisning er at gøre det lettere for dig at lære apparatet at kende og benytte det som tilsigtet.

Brugsanvisningen indeholder vigtige oplysninger om, hvordan man bruger apparatet sikkert, professionelt og økonomisk, og hvordan man undgår farer, sparer reparationsomkostninger, reducerer driftsstop og øger apparatets driftssikkerhed og levetid.

Udover sikkerhedsbestemmelserne i denne brugsanvisning skal de forskrifter vedr. brug af apparatet, der måtte gælde i det enkelte land (brugslandet), overholdes til punkt og prikke.

Opbevar brugsanvisningen i nærheden apparatet; pak det ind i en plastikpose, så det er beskyttet mod smuds og fugt. Den skal læses og overholdes nøje af alle betjeningspersoner, før arbejdet startes.

Arbejde på apparatet må kun udføres af personer, der er instrueret i brug af apparatet, og som er informeret om de dermed forbundne farer.

Den lovmæssige mindstealder skal overholdes.

Ud over sikkerhedsforskrifterne i denne brugsanvisning og de særlige forskrifter, der gælder i brugslandet, skal de almindeligt anerkendte, tekniske regler, der gælder for brugen af lignende maskiner, overholdes. Vi fraskriver os ethvert ansvar for uheld eller skader, der måtte opstå som følge af manglende overholdelse af denne vejledning og sikkerhedsinstrukserne.

2. Apparatbeskrivelse (fig. 1+2)

1. Håndtag
2. Lanseholder
3. Tænd / Sluk-knap
4. Vandtilløbs-tilslutning
5. Kabelholder
6. Tilslutning til højtryksslange
7. Skrue
8. Rengøringsmiddelbeholder
9. Højtryksslange
   10 Adapter til vandtilløb
10. Sprøjtelanse
11. Forlængelse
12. Pistol
13. Dyse
14. Dyserensenål

3. Leveringsomfang

• Højtryksrenser
- Håndtag (1)
- Lanseholder (2)
• Kabelholder (5)
- Skrue, 2x (7)
• Rengøringsmiddelbeholder (8)
• Højtryksslange (9)
- Adapter til vandtilløb (10)
- Sprøjtelanse (11)
- Forlænger (12)
- Pistol (13)
• Dyse (14)
• Dyserengøringsnål (15)
- Brugsanvisning

4. Tilsigtet brug

Højtryksrenseren er beregnet til privat brug til rengøring af køretøjer, maskiner, bygninger, facader osv. med højtryk.

Maskinen må kun bruges til det tilsigtede formål. Enhver anden form for brug falder uden for den korrekte anvendelse.

Brugeren, ikke producenten, bærer ansvaret for materielle skader eller personskader af enhver art, der måtte opstå som følge heraf.

Tilsigtet anvendelse omfatter også overholdelse af sikkerhedsforskrifterne og monteringsvejledningen samt driftsanvisningerne i betjeningsvejledningen.

Personer, der betjener og vedligeholder maskinen, skal være fortrolige med denne og være informeret om mulige farer.

Derudover skal de gældende uheldsforebyggende forskrifter overholdes meget nøje.

Andre, generelle regler inden for arbejdsmedicinske og sikkerhedstekniske områder skal overholdes.

Hvis der foretages ændringer på maskinen, bortfalder producentens ansvar for deraf følgende skader.

Producentens forskrifter vedrørende sikkerhed, arbejdsmåde og vedligeholdelse samt målene, som er angivet i de tekniske data, skal overholdes.

Vær opmærksom på, at vores apparater ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ansvaret, hvis apparatet bruges i erhvervs-, håndværks- eller industrivirksomheder samt til lignende arbejde.

Apparatet er beregnet til at blive betjent af voksne. Unge over 16 år må kun benytte maskinen under opsyn. Producenten er ikke ansvarlig for skader, der er opstået ved ikke-formålsbestemt anvendelse eller forkert betjening.

5. Generelle sikkerhedshenvisninger

△ ADVARSEL Læs alle sikkerhedsforskrifter og anvisninger, illustrationer og tekniske data, der følger med dette elværktøj.

Følges de følgende instruktioner ikke nøje som beskrevet, kan dette føre til elektrisk stød, brand og/eller alvorlige personskader.

Opbevar alle sikkerhedsforskrifter og anvisninger til fremtidig brug.

Inden apparatet tages i brug første gang, skal brugeren have læst disse sikkerhedsforskrifter og den originale brugsanvisning. Og skal handle derefter.

- Ud over oplysningerne i brugsanvisningen skal de gældende generelle sikkerheds- og ulykkesforebyggelsesregler overholdes.

- Advarsels- og informationsskiltene, der er monteret på apparatet, giver vigtige oplysninger med henblik på sikker drift.

Faretrin

⚠️ FARE

- Oplysning om overhængende fare, der medfører alvorlige personskader eller død.

ADVARSEL

- Oplysning om en potentielt farlig situation, der kan medføre alvorlige personskader eller død.

⚠FORSIGTIG

- Oplysning om en potentielt farlig situation, der kan medføre moderate personskader.

PAS PÅ

- Oplysning om en potentielt farlig situation, der kan medføre materielle skader.

Elektriske komponenter

⚠️ FARE

- Fare for elektrisk stød.

- Netstikket og stikkontakten må aldrig berøres med våde hænder.

- Kontrollér nettislutningsledningen inkl. netstikket for skader inden hver brug. Man skal straks få en evt. beskadiget nettislutningsledning udskiftet hos en autorisret kundeservice/elektriker. Et apparat med beskadiget nettislutningsledning må ikke tages i brug.

- Alle strømførende dele i arbejdsområdet skal være beskyttet mod strålevand.

- En forlængerlednings netstik og kobling skal være vandtætte og må ikke ligge i vandet. Koblingen må desuden ikke ligge på gulvet. Det anbefales at bruge kabeltromler, der sikrer, at stikkontakterne er mindst 60 mm over gulvet.

- Sørg for, at nettislutnings- og forlængerledningen ikke bliver beskadiget som følge af overkørsel, knusning, træk eller lignende. Beskyt nettislutningsledningen mod kraftig varme, olie og skarpe kanter.

- Inden enhver form for pleje- og rengøringsarbejde skal man huske at slukke apparatet og trække netstikket ud.

- Reparationsarbejde og arbejde på elektriske komponenter må kun forestås af den autoriserede kundeservice.

ADVARSEL

• Apparatet må kun tilsluttes til en elektrisk tilslutning, der er etableret af en elinstallatør i overensstemmelse med IEC 60364.
• Apparatet må kun tilsluttes vekselstrøm. Spændingen skal stemme overens med apparatets typeskilt.
• Beskyttelsesklasse I - Apparater må kun tilsluttes strømkilder med korrekt jordforbindelse.
• Af sikkerhedsårsager anbefaler vi generelt, at man benytter apparatet via et fejlstrømsrelæ (maks. 30 mA).
• Uegnede elektriske forlængerledninger kan være farlige. Udendørs må der kun anvendes godkendte, behørigt mærkede, elektriske forlængerledninger med tilstrækkeligt ledningstværsnit: 1 - 10 m: 1,5 mm²; 10 - 30 m: 2,5 mm²
• Forlængerledningen skal altid vikles helt af ka- beltromlen.

Sikker omgang

⚠️ FARE

• Brugeren skal benytte apparatet som tilsigtet. Han/hun skal tage hensyn til de lokale forhold og være opmærksom på personer i miljøet, når der arbejdes med apparatet.
• Vigtige komponenter som højtryksslange, håndsprøjtepistol og sikkerhedsudstyr skal kontrolleres for skader inden hver brug. Beskadigede komponenter skal udskiftes omgående. Et apparat med beskadigede komponenter må ikke tages i brug.
• Højtryksstråler kan være farlige ved forkert brug. Strålen må ikke rettes mod personer, dyr, aktivt elektrisk udstyr eller mod selve apparatet.
• Højtryksstrålen må ikke rettes mod andre eller mod én selv til rengøring af tøj eller fodtøj.
• Køretøjsdæk/dækventiler kan blive beskadiget og sprænge som følge af højtryksstrålen. Første tegn herpå er misfarvning af dækket. Beskadigede køretøjsdæk/dækventiler er livsfarlige. Hold en stråleafstand på mindst 30 cm under rengøringen!

ADVARSEL

• Brug ikke apparatet, når andre personer er inden for rækkevidde, medmindre disse er iført beskyttelsestøj.

• Apparatet må ikke bruges af børn eller personer, som ikke er blevet instrueret i korrekt brug.

• Dette apparat er ikke beregnet til at blive brugt af personer med begrænsede fysiske, sensoriske eller psykiske evner eller manglende erfaring og/eller vi- den, medmindre disse overvåges af en sikkerheds- ansvarlig person eller modtager instruktioner fra denne person i, hvordan apparatet skal anvendes, og har forstået de hermed forbundne farer. Børn må ikke lege med apparatet.

• Hold øje med børn for at sikre, at de ikke leger med apparatet.

⚠FORSIGTIG

• Før du udfører noget som helst arbejde med eller på apparatet, skal du sikre dig, at det står stabilt for at undgå ulykker eller skader forårsaget ved, at apparatet vælter.
• Vandstrålen fra højtryksdysen skaber en rekylkraft på håndsprøjtepistolen. Sørg for, at du har et sikkert fodfæste, hold godt fast i håndsprøjtepistolen og strålerøret.
• Apparatet må aldrig efterlades uden opsyn, mens det er tændt.

PAS PÅ

• Ved længere arbejdspauser skal apparatet slukkes på apparatkontakten.
• Apparatet må ikke benyttes ved temperaturer under 0°C.

∅vrige farer

⚠️ FARE

• Det er forbudt at bruge apparatet i eksplosionsfar-lige områder.
• Undlad at sprøjte mod genstande, der indeholder sundhedsfarlige stoffer (f.eks. asbest).
• Indsug aldrig væsker, der indeholder opløsningsmidler, eller ufortyndede syrer og opløsningsmidler! Hertil hører f.eks. benzin, malingfortynder eller fyringsolie. Sprøjtetågen er ekstremt brandfarlig, eksplosiv og giftig. Brug ikke acetone, ufortyndede syrer og opløsningsmidler, da disse angriber de materialer, der er anvendt på apparatet.
• Emballagematerialer skal holdes på afstand af børn: kvælningsfare!

ADVARSEL

• I overensstemmelse med gældende forskrifter må apparatet aldrig sluttes til drikkevandsnettet uden systemadskiller. Sørg for, at tilslutningen til det brugsvandssystem, som højtryksrenseren benytter, er udstyret med en systemadskiller i henhold til EN 12729 type BA.
• Vand, der er løbet gennem en systemadskiller, betragtes ikke længere som drikkevand.
• Højtryksslanger, fittings og koblinger er vigtige af hensyn til apparatets sikkerhed. Brug kun højtryksslanger, fittings og koblinger, som er anbefalet af producenten.
• Når tilløbs– eller højtryksslangen fjernes, kan varmt vand strømme ud af tilslutningerne efter driften.

⚠ FORSIGTIG

• Ved valg af opbevaringssted og under transport skal der tages hensyn til apparatets vægt (se tekniske data) for at undgå ulykker eller personskader.
• Uafbrudt brug af apparatet over flere timer kan i sjældne tilfælde føre til følelsesløshed i hænderne.
• Benyt handsker.
• Hold hænderne varme.
• Hold arbejdspauser med jævne mellemrum.

Arbejde med rengøringsmiddel

ADVARSEL

• Dette apparat er udviklet til brug af rengøringsmidler, der er leveret eller anbefalet af producenten. Brug af andre rengøringsmidler eller kemikalier kan bringe enhedens sikkerhed i fare.
• Forkert brug af rengøringsmidler kan medføre alvorlige personskader eller forgiftning.
• Rengøringsmidler skal opbevares utilgængeligt for børn.

Sikkerhedsudstyr

⚠ FORSIGTIG

- Sikkerhedsudstyr er til for at beskytte brugeren og må ikke ændres eller omgås.

Personlige værnemidler

⚠ FORSIGTIG

• Bær egnet beskyttelsestøj og beskyttelsesbriller for at beskytte dig selv mod vandsprøjt eller snavs.
• Der kan dannes aerosoler ved brug af højtryksrensere. Indånding af aerosoler kan føre til sundhedsskader.

Afhængigt af anvendelsen kan fuldt afskærmede dyser (f.eks. overfladerensere) bruges til højtryksrensning, hvilket reducerer emissionen af vandige aerosoler markant. Brug af en sådan afskærmning er dog ikke mulig i alle anvendelser. Hvis det ikke er muligt at bruge en fuldt afskærmet dyse, skal der anvendes åndedrætsværn i klasse FFP 2 eller tilsvarende, afhængigt af det miljø, der skal rengøres.

Restrisici

Selv om man betjener elværktøjet forskriftsmæssigt, vil der stadigvæk være restrisici at tage højde for. Følgende farer kan opstå i sammenhæng med elværktøjets design og udførelse:

• Lungeskader, hvis der ikke bruges egnet støvmaske.
• Høreskader, hvis der ikke bruges egnet høreværn.
• Helbredsskader som følge af hånd-arm-vibrationer, hvis maskinen bruges i længere tid eller ikke styres og vedligeholdes korrekt.

Advarsel! Dette elværktøj fremstiller et elektromagnetisk felt under driften. Dette felt kan under bestemte omstændigheder forringe aktive eller passive medicinske implantater. For at forringe faren for alvorlige kvæstelser eller kvæstelser med døden til følge anbefales det personer med medicinske implantater at gå til læge og kontakte producenten af det medicinske implantat, før elværktøjet betjenes.

6. Tekniske data

Netspænding 220-240 V\~ / 50/60 Hz

Strømforbrug 1400 W
Nominelt tryk / arbejdstryk (p)	7,5 MPa
Maks. tilladt tryk (p max) 11 MPa
Transportkapacitet 5 l/min
max tryk i vandtilløb 0,4 MPa
Beskyttelsesklasse II
Vægt 4,5 kg
Beskyttelsesgrad	IPX5

⚠️ FARE!

Støj og vibration

Støj- og vibrationsværdierne er bestemt i henhold til EN 60335.

Lydtryksniveau L_pA	73 dB
Usikkerhed K_pA	3 dB
Lydeffektniveau L_WA	88 dB
Usikkerhed K_WA	3 dB

Brug høreværn.

Støjpåvirkning kan føre til høretab.

Svingningsværdier i alt (vektorsum for tre retninger) beregnet iht. EN 60335.

Svingningsemissionstal a_h ≤ 2,5 ~m / s^2

Det angivne svingningsemissionstal er blevet målt iht. en standardiseret prøvningsmetode og kan ændre sig afhængigt af den måde, elværktøjet anvendes på, og undtagelsesvist komme til at ligge over den angivne værdi.

Det angivne svingningsemissionstal kan bruges til at sammenligne et elværktøj med et andet.

Det angivne svingningsemissionstal kan også bruges til at gennemføre en indledende vurdering af forringelsen.

Begræns støjudvikling og vibrationer til et mini- mum!

• Brug kun intakte og ubeskadigede produkter.
• Vedligehold og rengør produktet med jævne mellemrum.
• Tilpas arbejdsmåden efter produktet.
  • Overbelast ikke produktet.
• Lad i givet fald produktet blive underkastet et efter-syn.
• Sluk produktet, när det ikke benyttes.
• Brug handsker.

7. Udpakning

• Åbn emballagen, og tag forsigtigt apparatet ud.
• Fjern emballeringsmaterialet samt emballage-/ transportsikringer (hvis sådanne findes).
• Kontrollér, om leveringsomfanget er fuldstændigt.
• Kontrollér maskinen og tilbehørsdelene for transportskader. Informér straks transportfirmaet i tilfælde af reklamation. Senere reklamationer anerkendes ikke.
• Opbevar så vidt muligt emballagen frem til udløbet af garantiperioden.

• Gør dig fortrolig med maskinen ved at læse brugsanvisningen, før arbejdet påbegyndes.

• Tilbehør samt slid- og reservedele må kun være originale dele. Reservedele fås hos din forhandler.

• Husk at bestillinger skal være forsynet med artikel-numre samt apparattype og fremstillingsår.

⚠ ADVARSEL!

Maskinen og emballeringsmaterialet er ikke legetøj! Børn må ikke lege med plastposer, folie og smådele! Fare for slugning og kvælning!

8. Konstruktion

8.1 Montering af apparatet (fig. 3)

1. Skub håndtaget (1) fast på fastgørelsespunkterne øverst på apparatet, og sikr dette med de to medfølgende skruer (7).

2. Skub lanseholderen (2) og kabelholderen (5) ind på fastbindingspunkterne på siden af apparatet.

8.2 Tilslutning af vandtilløb (fig. 4)

1. Skru adapteren til vandtilløbet (10) på tilslutningen til vandtilløbet (4).
2. Adapteren til vandtilløbet (10) er udstyret med et tilslutningsstykke til standardslangekoblingssystemer. Sæt tilløbsslangens slangekobling (min. ∅ 1/2"/ ca. 13 mm) på vandtilløbs-tilslutningen (10).
3. Brug altid en forstærket vandslange med en al- mindelig kobling til vandtilløbet (medfølger ikke). Længden bør mindst være 6,0 m.
4. Mellem drikkevand og højtryksrenser skal der være indbygget en tilbageløbssikring! Spørg din VVS-mand til råds herom.

8.3 Tilslutning højtryksslange (fig. 5, 6)

1. Tilslut højtryksslangen (9) til tilslutningen for højtryksslangen (6). Fjern først beskyttelseskappen.
2. Sæt den anden ende af højtryksslangen (9) ind i pistolens tilslutning (13).
3. Højtryksslangen (9) fjernes ved at trykke på tasten (A) og trække den ud.

8.4 Tilslutning af påsatserne (fig. 6)

1. Skru forlængeren (12) ind i pistolholderen (13).
2. Til anvendelse af rengøringsmiddelbeholderen (8) stikker man den ind i forlængeren (12) og drejer den, til den låser.
3. Til anvendelse af dysen (14) skal man først montere sprøjtelansen (11). Stik sprøjtelansen (11) ind i forlængeren (12), og drej disse, til den går i indgreb. Stik derefter dysen (14) ind i sprøjtelansen (11). Kontrollér, at dysen (14) er låst.

1. Brug et specielt selv-opsugningstilbehør (medfølger ikke /fås i faghandlen). Med dette tilbehør kan højtryksrenseren opsuge vand 0,5 m over vandoverfladen. Dette kan vare ca. 25 – 50 sekunder.
2. Dyp tilbehørsslangen helt under vand for at fortrænge luften i slangen.
3. Forbind tilbehørsslangen med højtryksrenseren, og se til, at opsugningssien befinder sig under vand.
4. Lad højtryksrenseren køre med afmonteret sprøjtepistol, indtil vandet løber regelmæssigt ud af højtryksslangen. Strømmer der efter 25 – 50 sekunder endnu ikke vand ud, slukkes produktet, hvorefter alle tilslutninger kontrolleres.
5. Når vandet løber, slukker du for højtryksrenseren og tilslutter sprøjtepistolen og sprøjtelansen, og påbegynder arbeidet.

9. Ibrugtagning

⚠ Pas på!

Inden ibrugtagning skal det sikres, at apparatet er monteret fuldstændigt!

Maskinen består af en enhed med en pumpe, som er afdækket af et stødsikkert hus. Af hensyn til optimal arbejdsstilling er maskinen udstyret med en lanse og en handy pistol, hvis form og udstyr er i overensstemmelse med gældende regler.

9.1 Korrekt brug af apparatet

• Højtryksrenseren skal opstilles på en plan, sikker overflade.
• Hver gang maskinen betjenes, anbefales det, at man indtager den korrekte betjeningsposition: den ene hånd på pistolen og den anden hånd på lansen.
• Vandstrålen må ikke rettes mod elektriske ledninger eller maskinen.
• For at undgå at pumpen beskadiges, når den ikke kører, er det normalt, at den lækker en smule.
• Maskinen må under ingen omstændigheder anvendes i eksplosionsfarlige omgivelser.
• Arbejdstemperaturen skal ligge mellem +5°C og +50°C. Der må ikke foretages afdækning eller ændring af lansen eller sprøjtedyserne.
• Højtryksrenseren er designet til drift med koldt eller moderat varmt vand (maks. 50°C); højere temperaturer vil beskadige pumpen.

- Det indkommende vand må hverken være tilsmudset, sandholdigt eller forurenet med kemiske produkter, som kan forringe funktionen og forkorte maskinens holdbarhed.

9.2 Ibrugtagning (fig. 1, 6)

Når du har monteret højtryksrenseren fuldstændigt og etableret samtlige tilslutninger, kan du gøre som følger:

1. Åbn for vandtilløbet.
2. Afsikr pistolen (13) på spærrekontakten (B). Træk aftræksarmen (C) tilbage, så luften i apparatet kan undvige. (fig. 6)
3. Tænd apparatet ved at stille Tænd/Sluk-kontakten (3) på "ON".
4. Aktiver derefter aftræksarmen (C).
5. Man slukker apparatet ved at slippe aftræksarmen (C), hvorefter apparatet går i standby-tilstand. Så snart aftræksarmen (C) aktiveres, starter højtryksrenseren igen.
6. Højtryksrenseren slukkes helt ved at stille tænde-/slukke-kontakten (3) på "OFF".

9.3 Rengøringsmiddelbeholder (8)

Fyld rengøringsmiddelbeholderen (8) med passende rengøringsmiddel.

9.4 Brug af dysen (fig. 6)

Ved at dreje dysen (14) kan man ændre punktstrålen til fladstråle

10. El-tilslutning

Den installerede elmotor er tilsluttet, så den er driftsklar. Tilslutningen opfylder de relevante VDE- og DIN-bestemmelser. Nettilslutningen hos kunden samt den anvendte forlængerledning skal opfylde disse forskrifter.

Årsagerne hertil kan være:

• Tryksteder, när tilslutningsledninger trækkes gen- nem vinduer eller døråbninger.
• Knæksteder, när tilslutningsledning fastgøres eller trækkes forkert.

• Skæresteder, når tilslutningsledningen køres over.

• Isolationsskader, när stikket trækkes ud af stikkontakten på væggen.

• Revner pga. ældning af isoleringen.

Sådanne beskadigede elektriske tilslutningsledninger må ikke anvendes og er livsfarlige pga. isoleringsskaderne.

Elektriske tilslutningsledninger skal kontrolleres for skader med jævne mellemrum. Sørg for, at tilslutningsledningen ikke hænger i lysnettet, når den kontrolleres.

Elektriske tilslutningsledninger skal opfylde de relevante VDE- og DIN-bestemmelser. Der må kun anvendes tilslutningsledninger med mærkningen H05VV-F. Påtryk af typebetegnelsen på tilslutningskablet er et krav.

Vekselstrømsmotor

Netspændingen skal andrage 230V\~.

Forlængerledninger op til en længde på 25 m skal have et tværsnit på 1,5 kvadratmillimeter.

- Kontrollér inden tilslutningen, at dataene på type-skiltet stemmer overens med netdataene.

Tilslutningstype Y

Hvis nettislutningsledningen bliver beskadiget, skal den udskiftes af producenten eller af en autoriseret elektriker for at undgå risici.

11. Rengøring

Fare!

Træk el-stikket ud, før vedligeholdelses- og monteringsarbejde gennemføres.

• Hold beskyttelsesskærme, luftslidser og motorhus fri for støv og snavs. Tør apparatet af med en ren klud, eller blæs det over med trykluft ved lavt tryk.
• Det anbefales, at apparatet altid rengøres umiddelbart efter brug.
• Rengør apparatet med en fugtig klud og en smule smøresæbe med jævne mellemrum. Brug ikke rengørings- eller opløsningsmidler; disse kan angribe apparatets plastdele. Sørg for, at vand ikke kan trænge ind i apparatet. Indtrængning af vand i et elektrisk apparat øger risikoen for at få elektrisk stød.

11.1 Rengøring af dysen (fig. 1)

1. Brug den medfølgende dyserengøringsnål (15) til at rengøre tilstoppede dyser.

11.2 Lang levetid for elektropumpen

Er der planlagt længere stilstandstider for maskinen (mere end 3 måneder) i rum, hvor der er fare for frost, anbefales det at fylde frostbeskyttelsesmiddel på apparatet (dette middel ligner dem, der bruges til køretøjer).

Hvis apparatet ikke har været brugt i længere tid, dannes der kalkaflejringer i elektropumpen, hvilket kan medføre startvanskeligheder.

12. Opbevaring

Apparatet og dets tilbehør skal opbevares mørkt, tørt og frostsikkert og utilgængeligt for børn. Den optimale opbevaringstemperatur er mellem 5 og 30°C. Opbevar værktøjet i den originale emballage. Tildæk værktøjet for at beskytte det mod støv eller fugt. Opbevar brugs-anvisningen sammen med værktøjet.

13. Vedligeholdelse

I produktets indre findes der ingen yderligere dele, der skal vedligeholdes.

Serviceinformationer

Vær opmærksom på, at følgende dele på dette produkt slides som følge af brug eller naturligt slid, og at der er brug for følgende dele som forbrugsmaterialer.

Sliddele*: Slange, lanse, dyser og påsatser, luftfilter, pakninger

* følger ikke nødvendigvis med leverancen!

Tilslutning og reparation af elektrisk udstyr må kun forestås af autoriserede elektrikere.

Ved forespørgsler bedes følgende data opgivet:

• Dataene på maskinens typeskilt

Reservedele og tilbehør fås hos vores service-center. Dette gøres ved at scanne QR-koden på forsiden.

Oplysninger om emballage

Emballagematerialerne er genan- vendelige. Emballage skal altid bortskaffes jf. gældende miljøreg- ler.

Oplysninger om loven om brugte elektriske og elektroniske apparater (elskrot)

Brugte elektriske og elektroniske apparater (elskrot) hører ikke til husholdningsaffaldet, men skal indsamles og/eller bortskaffes separat!

• Brugte (genopladelige) batterier, der ikke er permanent installeret i et brugt apparat, skal udtages i intakt tilstand inden aflevering! Sådanne batterier skal bortskaffes i henhold til batteriloven.
• Ejere og/eller brugere af elektriske og elektroniske apparater er juridisk forpligtet til at returnere sådanne efter brug.
• Slutbrugeren er eneansvarlig for at slette sine personlige oplysninger på det brugte apparat, der skal bortskaffes!
• Symbolet med den overstregede skraldespand betyder, at brugte elektriske og elektroniske apparater (elskrot) ikke må bortskaffes sammen med husholdningsaffald.
• Brugte elektriske og elektroniske apparater kan afleveres gratis på følgende steder:
• Offentlige bortskaffelses- og/eller indsamlingssteder (f.eks. kommunale genbrugsstationer).
• Salgssteder for elektroniske apparater (fysiske butikker og online), forudsat at forhandleren er forpligtet til at tage sådanne apparater retur - eller tilbyder dette frivilligt.
• Du kan gratis aflevere op til tre brugte elektriske apparater pr. apparattype, med en maksimal kantlængde på 25 centimeter, hos producenten uden først at skulle købe et nyt apparat hos samme, eller du kan aflevere sådanne apparater på et andet autoriseret indsamlingssted i dit nærområde.

• Du kan indhente yderligere tilbagetagningsbetingelser hos producenter og distributører hos disses respektive kundeservice.

• Hvis et nyt elektrisk apparat leveres af producenten til en privat husstand, kan producenten foranledige, at det gamle elektriske apparat afhentes gratis efter anmodning fra slutbrugeren. For at gøre dette skal du kontakte producentens kundeservice.

• Disse erklæringer gælder kun for apparater, der installeres og sælges i landene i EU, og som er underlagt det europæiske direktiv 2012/19/EU. I lande uden for EU kan der gælde forskellige regler for bortskaffelse af brugte elektriske og elektroniske apparater (elskrot).

15. Afhjælpning af fejl

Følgende tabel viser fejlsymptomer og beskriver, hvordan disse kan afhjælpes, hvis maskinen ikke fungerer korrekt. Hvis du ikke kan lokalisere og afhjælpe problemet, skal du kontakte dit serviceværksted.

Fejl Mulig årsag Afhjælpning
Apparat fungerer ikke.	Ingen elektrisk spænding på apparatet.	Kontrollér sikring, netledning, netstik, og få dem evt. udskiftet af kvalificeret personale.
	Forlængerledningens tværsnit er for lille, eller forlængerledningen er for lang.	Brug forlængerledninger med et større ledningstværsnit, eller brug kortere forlængerledning.
	Netspænding ligger under den foreskrevne værdi.	Kontakt evt. energiforsyningsselskabet.
	Pumpe er frosset. Kontrollér, og optø ved behov.
Motor kører, men der opbygges intet tryk.	Luftindsugning i vandtilløbet.	Kontrollér tilløbsslange og slangeforbindelser, udskift ved behov.
	Udgangsdyse for stor. Kontrollér, og udskift ved behov.
Uregelmæssigt driftstryk. Luftindsugning i vandtilløbet.		Kontrollér tilløbsslange og slangeforbindelser, udskift ved behov.

Åbenlyse fejl og mangler skal anmeldes senest 8 dage efter modtagelsen afvaren; ellers mister køberen alle garantikrav i forbindelse med sådanne fejl og mangler. Vi yder garanti på vores maskiner, hvis disse håndteres korrekt, i hele den lovpligtige garantiperiode fra leveringsdatoen at regne i det omfang, at vi gratis udskifter enhver maskindel, der beviseligt er ubrugelig som følge af materiale- eller produktionsfejl. For dele, som vi ikke selv fremstiller, yder vi kun garanti i det omfang, at vi kan rejse garantikrav over for underleverandørerne. Køberen oppebærer omkostningerne i forbindelse med montering af nye dele. Omstillings- og reduktionskrav samt andre erstatningskrav er udelukket.

Garantie FR
