BEDIENUNGSANLEITUNG HCE1400 SCHEPPACH

Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft! Art.Nr.

AusgabeNr. 5907732930_2003 Rev.Nr. 21/11/2023 HCE1400

Elektro-Hochdruckreiniger Originalbedienungsanleitung

Erklärung der Symbole auf dem Gerät Die Verwendung von Symbolen in diesem Handbuch soll Ihre Aufmerksamkeit auf mögliche Risiken lenken. Die Si- cherheitssymbole und Erklärungen, die diese begleiten, müssen genau verstanden werden. Die Warnungen selbst beseitigen keine Risiken und können korrekte Maßnahmen zum Verhüten von Unfällen nicht ersetzen. Warnung - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen. Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken. Schutzklasse II Das Gerät darf nicht unmittelbar an das ö󰀨entliche Trinkwassernetz angeschlossen werden. Hochdruckstrahl nicht auf Personen, Tiere, aktive elektrische Ausrüstung oder auf das Gerät selbst richten. Das Produkt entspricht den geltenden europäischen Richtlinien. m Achtung! In dieser Bedienungsanleitung haben wir Stellen, die Ihre Sicherheit betre󰀨en, mit diesem Zeichen versehen.www.scheppach.com

14. Entsorgung und Wiederverwertung .................................................................. 14

Hersteller: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Verehrter Kunde, wir wünschen Ihnen viel Freude und Erfolg beim Arbei- ten mit Ihrem neuen Gerät. Hinweis: Der Hersteller dieses Gerätes haftet nach dem gelten- den Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung

• Nichtbeachtung der Bedienungsanleitung

• Reparaturen durch Dritte, nicht autorisierte Fach- kräfte

• Einbau und Austausch von nicht originalen Ersatz- teilen

• nicht bestimmungsgemäßer Verwendung

• Ausfällen der elektrischen Anlage bei Nichtbeach- tung der elektrischen Vorschriften und VDE-Bestim- mungen 0100, DIN 57113 / VDE 0113 Beachten Sie: Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanleitung durch. Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Gerät kennenzulernen und dessen bestimmungs- gemäße Einsatzmöglichkeiten zu nutzen. Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Gerät sicher, fachgerecht und wirt- schaftlich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Gerätes er- höhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Betrieb des Gerätes geltenden Vorschriften Ihres Landes beachten. Bewahren Sie die Bedienungsanleitung, in einer Plas- tikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Gerät auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beach- tet werden. An dem Gerät dürfen nur Personen arbeiten, die im Gebrauch des Gerätes unterwiesen und über die damit verbundenen Gefahren unterrichtet sind. Das geforderte Mindestalter ist einzuhalten. Neben den in dieser Bedienungsanleitung enthaltenen Sicherheitshinweisen und den besonderen Vorschrif- ten Ihres Landes sind die für den Betrieb von bauglei- chen Maschinen allgemein anerkannten technischen Regeln zu beachten. Wir übernehmen keine Haftung für Unfälle oder Schä- den, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

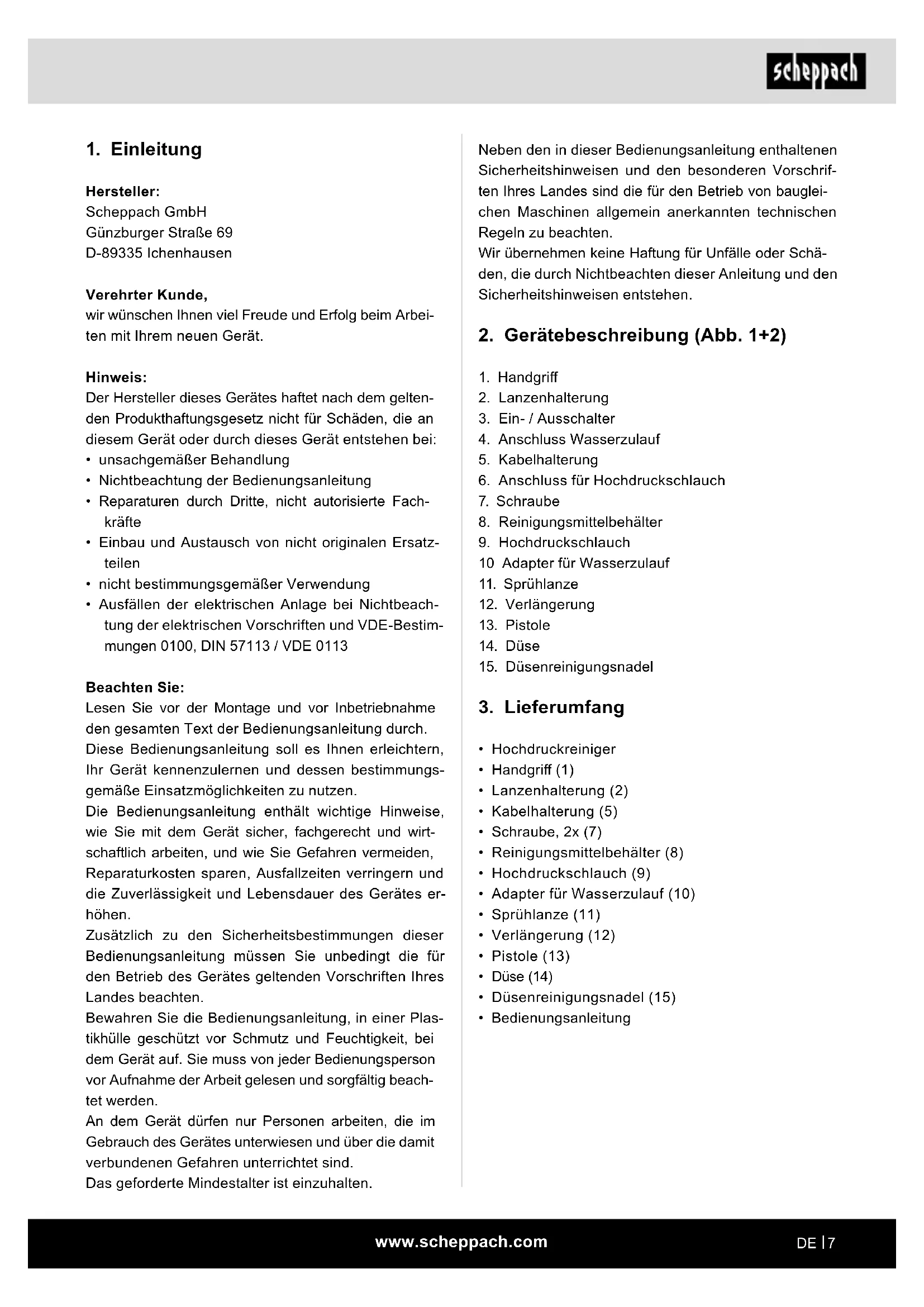

2. Gerätebeschreibung (Abb. 1+2)

3. Ein- / Ausschalter

4. Anschluss Wasserzulauf

6. Anschluss für Hochdruckschlauch

8. Reinigungsmittelbehälter

9. Hochdruckschlauch

10 Adapter für Wasserzulauf

15. Düsenreinigungsnadel

• Reinigungsmittelbehälter (8)

• Hochdruckschlauch (9)

• Adapter für Wasserzulauf (10)

• Düsenreinigungsnadel (15)

• Bedienungsanleitungwww.scheppach.com

4. Bestimmungsgemäße Verwendung

Der Hochdruckreiniger ist für die Verwendung im Pri- vaten Bereich zum Reinigen von Fahrzeugen, Maschi- nen, Gebäuden, Fassaden usw. mit Hochdruck vorge- sehen. Die Maschine darf nur nach ihrer Bestimmung verwen- det werden. Jede weitere darüber hinausgehende Ver- wendung ist nicht bestimmungsgemäß. Für daraus her- vorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, sowie die Montageanleitung und Betriebshinweise in der Bedie- nungsanleitung. Personen welche die Maschine bedienen und warten, müssen mit dieser vertraut und über mögliche Gefahren unterrichtet sein. Darüber hinaus sind die geltenden Unfallverhütungsvor- schriften genauestens einzuhalten. Sonstige allgemeine Regeln in arbeitsmedizinischen und sicherheitstechnischen Bereichen sind zu beach- ten. Veränderungen an der Maschine schließen eine Haf- tung des Herstellers und daraus entstehende Schäden gänzlich aus. Die Maschine darf nur mit Originalteilen und Original- zubehör des Herstellers betrieben werden. Die Sicherheits-, Arbeits- und Wartungsvorschriften des Herstellers sowie die in den Technischen Daten ange- gebenen Abmessungen müssen eingehalten werden. Bitte beachten Sie, dass unsere Geräte bestimmungs- gemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird. Das Gerät ist zum Gebrauch durch Erwachsene be- stimmt. Jugendliche über 16 Jahre dürfen das Gerät nur unter Aufsicht benutzen. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Ge- brauch oder falsche Bedienung verursacht wurden.

5. Allgemeine Sicherheitshinweise

m WARNUNG Lesen Sie alle Sicherheitshinwei- se und Anweisungen, Bebilderungen und techni- schen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/ oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisun- gen für die Zukunft auf. Lesen Sie vor der ersten Benutzung Ihres Gerätes die- se Sicherheitshinweise und die Originalbetriebsanlei- tung. Handeln Sie danach.

• Neben den Hinweisen in der Betriebsanleitung müs- sen die allgemeinen Sicherheits- und Unfallverhü- tungsvorschriften des Gesetzgebers berücksichtigt werden.

• Am Gerät angebrachte Warn- und Hinweisschilder geben wichtige Hinweise für den gefahrlosen Be- trieb. Gefahrenstufen m GEFAHR

• Hinweis auf eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt. m WARNUNG

• Hinweis auf eine möglicherweise gefährliche Situa- tion, die zu schweren Körperverletzungen oder zum Tod führen kann. m VORSICHT

• Hinweis auf eine möglicherweise gefährliche Si- tuation, die zu leichten Verletzungen führen kann. ACHTUNG

• Hinweis auf eine möglicherweise gefährliche Situ- ation, die zu Sachschäden führen kann. Elektrische Komponenten m GEFAHR

• Gefahr eines Stromschlags.

• Netzstecker und Steckdose niemals mit feuchten Händen anfassen.

• Netzanschlussleitung mit Netzstecker vor jedem Betrieb auf Schäden prüfen. Beschädigte Netz- anschlussleitung unverzüglich durch autorisierten Kundendienst / Elektrofachkraft austauschen las- sen. Gerät mit beschädigter Netzanschlussleitung nicht in Betrieb nehmen.

• Alle stromführenden Teile im Arbeitsbereich müs- sen Strahlwasser geschützt sein.www.scheppach.com

• Netzstecker und Kupplung einer Verlängerungslei- tung müssen wasserdicht sein und dürfen nicht im Wasser liegen. Die Kupplung darf weiterhin nicht auf dem Boden liegen. Es wird empfohlen, Kabel- trommeln zu verwenden, die gewährleisten, dass die Steckdosen sich mindestens 60 mm über dem Boden benden.

• Darauf achten, dass Netzanschluss- und Verlänge- rungsleitung nicht durch Überfahren, Quetschen, Zerren oder dergleichen verletzt oder beschädigt werden. Die Netzanschlussleitungen vor Hitze, Öl und scharfen Kanten schützen.

• Vor allen Pege– und Wartungsarbeiten das Gerät ausschalten und den Netzstecker ziehen.

• Reparaturarbeiten und Arbeiten an elektrischen Bauteilen dürfen nur vom autorisierten Kunden- dienst durchgeführt werden. m WARNUNG

• Das Gerät darf nur an einen elektrischen Anschluss angeschlossen werden, der von einem Elektroins- tallateur gemäß IEC 60364 ausgeführt wurde.

• Das Gerät nur an Wechselstrom anschließen. Die Spannung muss mit dem Typenschild des Gerätes übereinstimmen.

• Schutzklasse I - Geräte dürfen nur an ordnungsge- mäß geerdete Stromquellen angeschlossen werden.

• Aus Sicherheitsgründen empfehlen wir grundsätz- lich, das Gerät über einen Fehlerstromschutzschal- ter (max. 30 mA) zu betreiben.

• Eine ungeeignete elektrische Verlängerungsleitung kann gefährlich sein. Im Freien nur eine dafür zu- gelassene, entsprechend gekennzeichnete, elek- trische Verlängerungsleitung mit ausreichendem Leitungsquerschnitt verwenden:

• Verlängerungsleitung immer vollständig von der Ka- beltrommel abwickeln. Sicherer Umgang m GEFAHR

• Der Benutzer hat das Gerät bestimmungsgemäß zu verwenden. Er hat die örtlichen Gegebenheiten zu berücksichtigen und beim Arbeiten mit dem Gerät auf Personen im Umfeld zu achten.

• Wichtige Komponenten, wie Hochdruckschlauch, Handspritzpistole und Sicherheitseinrichtungen, vor jedem Betrieb auf Schäden prüfen. Beschädig- te Komponenten unverzüglich austauschen. Gerät mit beschädigten Komponenten nicht in Betrieb nehmen.

• Hochdruckstrahlen können bei unsachgemäßem Gebrauch gefährlich sein. Der Strahl darf nicht auf Personen, Tiere, aktive elektrische Ausrüstung oder auf das Gerät selbst gerichtet werden.

• Den Hochdruckstrahl nicht auf andere oder sich selbst richten, um Kleidung oder Schuhwerk zu reinigen.

• Fahrzeugreifen/Reifenventile können durch den Hochdruckstrahl beschädigt werden und platzen. Erstes Anzeichen hierfür ist eine Verfärbung des Reifens. Beschädigte Fahrzeugreifen/Reifenventile sind lebensgefährlich. Mindestens 30 cm Strahlab- stand bei der Reinigung einhalten! m WARNUNG

• Das Gerät nicht verwenden, wenn sich andere Per- sonen in Reichweite benden, es sei denn, sie tra- gen Schutzkleidung.

• Das Gerät darf nicht von Kindern oder nicht unter- wiesenen Personen betrieben werden.

• Dieses Gerät ist nicht dafür bestimmt, durch Perso- nen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrun- gen und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicher- heit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist und haben die daraus resultierenden Gefahren ver- standen. Kinder dürfen mit dem Gerät nicht spielen.

• Kinder beaufsichtigen, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

• Vor allen Tätigkeiten mit oder am Gerät Standsi- cherheit herstellen, um Unfälle oder Beschädigun- gen durch Umfallen des Geräts zu vermeiden.

• Durch den austretenden Wasserstrahl an der Hoch- druckdüse wirkt eine Rückstoßkraft auf die Hand- spritzpistole. Für sicheren Stand sorgen, Hand- spritzpistole und Strahlrohr gut festhalten.

• Das Gerät niemals unbeaufsichtigt lassen, solange es in Betrieb ist. ACHTUNG

• Bei längeren Arbeitspausen Gerät am Geräteschal- ter ausschalten.

• Das Gerät nicht bei Temperaturen unter 0 °C be- treiben.www.scheppach.com

Sonstige Gefahren m GEFAHR

• Der Betrieb in explosionsgefährdeten Bereichen ist untersagt.

• Keine Gegenstände abspritzen, die gesundheitsge- fährdende Sto󰀨e (z.B. Asbest) enthalten.

• Niemals lösungsmittelhaltige Flüssigkeiten oder unverdünnte Säuren und Lösungsmittel ansaugen! Dazu zählen z.B. Benzin, Farbverdünner oder Heiz- öl. Der Sprühnebel ist hochentzündlich, explosiv und giftig. Kein Aceton, unverdünnte Säuren und Lösungsmittel verwenden, da sie die am Gerät ver- wendeten Materialien angreifen.

• Verpackungsfolien von Kindern fernhalten, es be- steht Erstickungsgefahr! m WARNUNG

• Gemäß gültigen Vorschriften darf das Gerät nie oh- ne Systemtrenner am Trinkwassernetz betrieben werden. Stellen Sie sicher, dass der Anschluss Ihrer Hauswasseranlage, an dem der Hochdruckreiniger betrieben wird, mit einem Systemtrenner gemäß EN 12729 Typ BA ausgestattet ist.

• Wasser, das durch einen Systemtrenner geossen ist, gilt nicht mehr als Trinkwasser.

• Hochdruckschläuche, Armaturen und Kupplungen sind wichtig für die Gerätesicherheit. Nur vom Her- steller empfohlene Hochdruckschläuche, Armaturen und Kupplungen verwenden.

• Beim Trennen von Zulauf– oder Hochdruckschlauch kann nach dem Betrieb heißes Wasser aus den An- schlüssen austreten. m VORSICHT

• Bei der Auswahl des Lagerortes und beim Trans- port das Gewicht des Gerätes (siehe Technische Daten) beachten, um Unfälle oder Verletzungen zu vermeiden.

• Mehrstündige, ununterbrochene Benutzung des Gerätes kann in seltenen Fällen zu Taubheitsge- fühlen in den Händen führen.

• Regelmäßige Arbeitspausen einlegen. Arbeiten mit Reinigungsmittel m WARNUNG

• Dieses Gerät wurde entwickelt für die Verwendung von Reinigungsmitteln, die vom Hersteller geliefert oder empfohlen werden. Die Verwendung von an- deren Reinigungsmitteln oder Chemikalien kann die Sicherheit des Gerätes beeinträchtigen.

• Die falsche Verwendung von Reinigungsmitteln kann schwere Verletzungen oder Vergiftungen ver- ursachen.

• Reinigungsmittel für Kinder unzugänglich aufbe- wahren. Sicherheitseinrichtungen m VORSICHT

• Sicherheitseinrichtungen dienen dem Schutz des Benutzers und dürfen nicht verändert oder umgan- gen werden. Persönliche Schutzausrüstung m VORSICHT

• Zum Schutz vor zurückspritzendem Wasser oder Schmutz geeignete Schutzkleidung und Schutz- brille tragen.

• Während des Gebrauchs von Hochdruckreinigern können Aerosole entstehen. Das Einatmen von Aerosolen kann gesundheitliche Schäden zur Fol- ge haben. Abhängig von der Anwendung können vollständig abgeschirmte Düsen (z. B. Flächenrei- niger) zur Hochdruckreinigung verwendet werden, die den Ausstoß von wässrigen Aerosolen deut- lich verringern. Der Einsatz einer solchen Abschirmung ist nicht bei allen Anwendungen möglich. Wenn der Ein- satz einer vollständig abgeschirmten Düse nicht möglich ist, sollte eine Atemschutzmaske der Klasse FFP 2 oder vergleichbar, abhängig von der zu reinigenden Umgebung, verwendet werden. Restrisiken Auch wenn Sie dieses Elektrowerkzeug vor- schriftsmäßig bedienen, bleiben immer Restrisi- ken bestehen. Folgende Gefahren können im Zu- sammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeuges auftreten:

• Lungenschäden, falls keine geeignete Staubschutz- maske getragen wird.www.scheppach.com

tungen) ermittelt entsprechend EN 60335. Schwingungsemissionswert a

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann sich, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, ändern und in Ausnahmefällen über dem angegebenen Wert liegen. Der angegebene Schwingungsemissionswert kann zum Vergleich eines Elektrowerkzeuges mit einem an- deren verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Beein- trächtigung verwendet werden. Beschränken Sie die Geräuschentwicklung und Vi- bration auf ein Minimum!

• Verwenden Sie nur einwandfreie Geräte.

• Warten und reinigen Sie das Gerät regelmäßig.

• Passen Sie Ihre Arbeitsweise dem Gerät an.

• Überlasten Sie das Gerät nicht.

• Lassen Sie das Gerät gegebenenfalls überprüfen.

• Schalten Sie das Gerät aus, wenn es nicht benutzt wird.

• Tragen Sie Handschuhe.

• Ö󰀨nen Sie die Verpackung und nehmen Sie das Ge- rät vorsichtig heraus.

• Entfernen Sie das Verpackungsmaterial sowie Ver- packungs-/ und Transportsicherungen (falls vorhan- den).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden. Bei Beanstandungen muss sofort der Zubringer verständigt werden. Spätere Reklamationen werden nicht anerkannt.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

• Machen Sie sich vor dem Einsatz anhand der Be- dienungsanleitung mit dem Gerät vertraut.

• Verwenden Sie bei Zubehör sowie Verschleiß- und Ersatzteilen nur Originalteile. Ersatzteile erhalten Sie bei Ihrem Fachhändler.

• Geben Sie bei Bestellungen unsere Artikelnummern sowie Typ und Baujahr des Gerätes an. m WARNUNG! Gerät und Verpackungsmaterial sind kein Kinder- spielzeug! Kinder dürfen nicht mit Kunststo󰀨beu-

• Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.

• Gesundheitsschäden, die aus Hand-Arm-Schwin- gungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ord- nungsgemäß geführt und gewartet wird. Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzun- gen zu verringern, empfehlen wir Personen mit medizi- nischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird.

Netzspannung 220-240 V~ / 50/60 Hz Leistungsaufnahme 1400 W Bemessungsdruck / Arbeitsdruck (p) 7,5 MPa Max. zulässiger Druck (p max) 11 MPa Förderleistung 5 l/min max. Druck Wasserzulauf 0,4 MPa Schutzklasse II Gewicht 4,5 kg Schutzart IPX5 m GEFAHR! Geräusch und Vibration Die Geräusch- und Vibrationswerte wurden entspre- chend EN 60335 ermittelt. Schalldruckpegel L

73 dB Unsicherheit K

3 dB Schallleistungspegel L

88 dB Unsicherheit K

3 dB Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Schwingungsgesamtwerte (Vektorsumme dreier Rich-www.scheppach.com

3. Zur Verwendung der Düse (14) montieren Sie

zunächst die Sprühlanze (11). Stecken Sie die Sprühlanze (11) in die Verlängerung (12) und dre- hen diese, bis sie sich arretiert. Stecken Sie nun die Düse (14) in die Sprühlanze (11). Achten Sie darauf, dass die Düse (14) arretiert ist.

8.5 Ansaugen aus o󰀨ene Tanks/Behälter und

natürlichen Gewässern

1. Verwenden Sie ein spezielles Selbst-Ansaug-

zubehör (nicht im Lieferumfang enthalten / er- hältlich beim Fachhändler). Mit diesem Zubehör kann der Hochdruckreiniger Wasser 0,5m hoch über den Wasserspiegel ansaugen. Dies kann ungefähr 25 – 50 Sekunden dauern.

2. Tauchen Sie den Zubehörschlauch vollständig

unter Wasser, um die Luft im Schlauch zu ver- drängen.

3. Schließen Sie den Zubehörschlauch an den

Hochdruckreiniger an und stellen Sie sicher, dass das Ansaugsieb unter Wasser bleibt.

4. Lassen Sie den Hochdruckreiniger mit abgenom-

mener Sprühpistole laufen, bis Wasser gleich- mäßig aus dem Hochdruckschlauch ießt. Wenn nach 25 – 50 Sekunden noch kein Wasser aus- tritt, schalten Sie aus und prüfen Sie alle An- schlüsse.

5. Wenn Wasser ießt, den Hochdruckreiniger aus-

schalten und zum Arbeiten die Sprühpistole und die Sprühlanze anschließen.

9. In Betrieb nehmen

m Achtung! Vor der Inbetriebnahme das Gerät unbedingt kom- plett montieren! Die Maschine besteht aus einer Baugruppe mit einer Pumpe, die durch ein stoßsicheres Gehäuse abge- deckt ist. Die Maschine ist mit einer Lanze und einer gri󰀩gen Pistole für eine optimale Arbeitsposition aus- gerüstet, deren Form und Ausstattung den gültigen Vorschriften entsprechen.

9.1 Korrekter Einsatz des Gerätes

• Der Hochdruckreiniger muss auf einer ebenen, si- cheren Fläche aufgestellt werden.

• Bei jeder Betätigung der Maschine empehlt sich die Einhaltung der korrekten Bedienungsposition: eine Hand an der Pistole und die zweite Hand an der Lan- ze. teln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

1. Schieben Sie den Handgri󰀨 (1) auf die Befes-

tigungspunkte oberhalb am Gerät und sichern Sie diesen mit den beiden mitgelieferten Schrau- ben (7).

2. Schieben Sie die Lanzenhalterung (2) und die

Kabelhalterung (5) auf die seitlichen Anbin- dungspunkte am Gerät.

8.2 Anschluss Wasserzulauf (Abb. 4)

1. Schrauben Sie den Adapter für den Wasserzu-

lauf (10) auf den Anschluss für den Wasserzu- lauf (4).

2. Der Adapter für den Wasserzulauf (10) ist mit

einem Anschlussstück für Standardschlauch- kupplungssysteme ausgestattet. Stecken Sie die Schlauchkupplung des Zulaufschlauches (min. Ø 1/2“/ ca. 13 mm) auf den Anschluss für Wasserzulauf (10).

3. Verwenden Sie für den Wasserzulauf immer ei-

nen verstärkten Wasserschlauch mit einer han- delsüblichen Kupplung (nicht im Lieferumfang enthalten). Die Länge sollte mindestens 6,0m betragen.

4. Zwischen dem Trinkwasser und dem Hochdruck-

reiniger muss ein Rückussverhinderer einge- baut sein! Fragen Sie hierzu Ihren Sanitärins- tallateur.

8.3 Anschluss Hochdruckschlauch (Abb. 5, 6)

1. Schließen Sie den Hochdruckschlauch (9) an

den Anschluss für den Hochdruckschlauch (6) an. Entfernen Sie vorher die Schutzkappe.

2. Stecken Sie das andere Ende des Hochdruck-

schlauches (9) in den Anschluss der Pistole (13).

3. Um den Hochdruckschlauch (9) zu entfernen,

drücken Sie die Taste (A) und ziehen Sie die- sen heraus.

8.4 Anschluss der Aufsätze (Abb. 6)

1. Schrauben Sie die Verlängerung (12) in die Auf-

nahme der Pistole (13).

2. Stecken Sie zur Verwendung des Reinigungs-

mittelbehälters (8), diesen in die Verlängerung (12) und drehen Sie diesen, bis er sich arretiert.www.scheppach.com

10. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig an- geschlossen. Der Anschluss entspricht den ein- schlägigen VDE- und DIN-Bestimmungen. Der kun- denseitige Netzanschluss sowie die verwendete Verlängerungsleitung müssen diesen Vorschriften entsprechen. Schadhafte Elektro-Anschlussleitung. An elektrischen Anschlussleitungen entstehen oft Iso- lationsschäden. Ursachen hierfür können sein:

• Druckstellen, wenn Anschlussleitungen durch Fens- ter oder Türspalten geführt werden,

• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung,

• Schnittstellen durch Überfahren der Anschlusslei- tung,

• Isolationsschäden durch Herausreißen aus der Wandsteckdose,

• Risse durch Alterung der Isolation. Solch schadhafte Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind aufgrund der Isola- tionsschäden lebensgefährlich. Elektrische Anschlussleitungen regelmäßig auf Schä- den überprüfen. Achten Sie darauf, dass beim Über- prüfen die Anschlussleitung nicht am Stromnetz hängt. Elektrische Anschlussleitungen müssen den einschlä- gigen VDE- und DIN-Bestimmungen entsprechen. Verwenden Sie nur Anschlussleitungen mit Kenn- zeichnung H05VV-F. Ein Aufdruck der Typenbezeichnung auf dem An- schlusskabel ist Vorschrift. Wechselstrommotor Die Netzspannung muss 230 V~ betragen. Verlängerungsleitungen bis 25 m Länge müssen ei- nen Querschnitt von 1,5 Quadratmillimeter aufweisen.

• Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen. Anschlussart Y Wenn die Netzanschlussleitung dieses Gerätes be- schädigt wird, muss sie durch den Hersteller oder sei- nen Kundendienst oder eine ähnlich qualizierte Per- son ersetzt werden, um Gefährdungen zu vermeiden.

• Der Wasserstrahl darf nie auf elektrische Leitungen oder auf die Maschine gerichtet werden.

• Um eine Beschädigung der Pumpe im Stillstand zu vermeiden, ist eine geringe Undichtigkeit der Pumpe normal.

• Die Maschine darf unter keinen Umständen in Räumlichkeiten verwendet werden, die explosions- gefährdet sind.

• Die Arbeitstemperatur muss zwischen +5 und + 50°C liegen. Es dürfen keine Abdeckungen oder Änderungen an der Lanze oder den Spritzdüsen vorgenommen werden.

• Der Hochdruckreiniger ist für einen Betrieb mit kal- tem oder mäßig warmem Wasser (max. bis 50°C) ausgelegt, höhere Temperaturen führen zu Schäden an der Pumpe.

• Das einlaufende Wasser darf weder verschmutzt, sandhaltig noch mit chemischen Produkten belastet sein, die zur Beeinträchtigung der Funktion führen und die Haltbarkeit der Maschine verkürzen können.

9.2 Inbetriebnahme (Abb. 1, 6)

Wenn Sie den Hochdruckreiniger vollständig montiert und alle Anschlüsse vorgenommen haben, können Sie wie folgt verfahren:

1. Ö󰀨nen Sie den Wasserzulauf.

2. Entsichern Sie die Pistole (13) am Sperrschal-

ter (B). Ziehen Sie den Abzugshebel (C) zurück, damit die im Gerät vorhandene Luft entweichen kann. (Abb. 6)

3. Schalten Sie das Gerät ein, stellen Sie hierzu

den Ein-/Ausschalter (3) auf „ON“.

4. Betätigen Sie nun den Abzughebel (C).

5. Zum Ausschalten den Abzugshebel (C) loslas-

sen, das Gerät schaltet in Stand-by. Sobald Sie den Abzugshebel (C) betätigen startet der Hoch- druckreiniger wieder.

6. Um den Hochdruckreiniger komplett abzuschal-

ten, stellen Sie den Ein-/Ausschalter (3) auf „OFF“.

9.3 Reinigungsmittelbehälter (8)

Füllen Sie den Reinigungsmittelbehälter (8) mit ent- sprechendem Reinigungsmittel.

9.4 Verwendung der Düse (Abb. 6)

Durch Drehen der Düse (14) kann der Punktstrahl auf Flachstrahl verändert werdenwww.scheppach.com

Im Geräteinneren benden sich keine weiteren zu war- tenden Teile. Service-Informationen Es ist zu beachten, dass bei diesem Produkt folgen- de Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Ver- brauchsmaterialien benötigt werden. Verschleißteile*: Schlauch, Lanze, Düsen und Aufsät- ze, Luftlter, Dichtungen

• nicht zwingend im Lieferumfang enthalten! Anschlüsse und Reparaturen Anschlüsse und Reparaturen der elektrischen Ausrüs- tung dürfen nur von einer Elektro-Fachkraft durchge- führt werden. Geben Sie bei Rückfragen bitte folgende Daten:

• Daten des Maschinen-Typenschildes

• Daten des Motor-Typenschildes Ersatzteile und Zubehör erhalten Sie in unserem Ser- vice-Center. Scannen Sie hierzu den QR-Code auf der Titelseite.

14. Entsorgung und Wiederverwertung

Hinweise zur Verpackung Die Verpackungsmaterialien sind recycelbar. Bitte Verpackungen umweltgerecht entsorgen. Hinweise zum Elektro- und Elektronikgerätegesetz (ElektroG) Elektro- und Elektronik-Altgeräte gehören nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsorgung zu- zuführen!

• Altbatterien oder -akkus, welche nicht fest im Altge- rät verbaut sind, müssen vor Abgabe zerstörungs- frei entnommen werden! Deren Entsorgung wird über das Batteriegesetz geregelt.

• Besitzer bzw. Nutzer von Elektro- und Elektronik- geräten sind nach deren Gebrauch gesetzlich zur Rückgabe verpichtet.

Gefahr! Ziehen Sie vor allen Reinigungsarbeiten den Netzste- cker.

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedri- gem Druck aus.

• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.

• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststo󰀨teile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräte- innere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektri- schen Schlages.

11.1 Reinigung Düse (Abb. 1)

1. Zum Reinigen einer verstopften Düse, verwen-

den Sie bitte die beiliegende Düsenreinigungs- nadel (15).

11.2 Lange Standzeit der Elektropumpe

Sind längere Stillstandzeiten der Maschine (über 3 Monate) in Räumlichkeiten vorgesehen, in denen Frostgefahr besteht, empehlt sich die Au󰀨üllung des Gerätes mit einem Frostschutzmittel (ähnliche Mittel, wie für die Fahrzeuge verwendet werden). Wenn das Gerät längere Zeit nicht benutzt worden ist, entstehen in der Elektropumpe Kalkablagerungen, die zu Startschwierigkeiten führen können.

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreien sowie für Kinder un- zugänglichen Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 ˚C. Bewahren Sie das Werkzeug in der Originalverpackung auf. Decken Sie das Werk- zeug ab, um es vor Staub oder Feuchtigkeit zu schüt- zen. Bewahren Sie die Bedienungsanleitung bei dem Werkzeug auf.www.scheppach.com

- Weitere ergänzende Rücknahmebedingungen der Hersteller und Vertreiber erfahren Sie beim jeweiligen Kundenservice.

• Im Falle der Anlieferung eines neuen Elektrogerä- tes durch den Hersteller an einen privaten Haushalt, kann dieser die unentgeltliche Abholung des Elekt- roaltgerätes, auf Nachfrage vom Endnutzer, veran- lassen. Setzen Sie sich hierzu mit dem Kundenser- vice des Herstellers in Verbindung.

• Diese Aussagen gelten nur für Geräte, die in den Ländern der Europäischen Union installiert und ver- kauft werden und die der Europäischen Richtlinie 2012/19/EU unterliegen. In Ländern außerhalb der Europäischen Union können davon abweichende Bestimmungen für die Entsorgung von Elektro- und Elektronik-Altgeräten gelten.

• Der Endnutzer trägt die Eigenverantwortung für das Löschen seiner personenbezogenen Daten auf dem zu entsorgenden Altgerät!

• Das Symbol der durchgestrichenen Mülltonne be- deutet, dass Elektro- und Elektronikaltgeräte nicht über den Hausmüll entsorgt werden dürfen.

• Elektro- und Elektronikaltgeräte können bei folgen- den Stellen unentgeltlich abgegeben werden: - Ö󰀨entlich-rechtliche Entsorgungs- bzw. Sammel- stellen (z. B. kommunale Bauhöfe) - Verkaufsstellen von Elektrogeräten (stationär und online), sofern Händler zur Rücknahme verpich- tet sind oder diese freiwillig anbieten. - Bis zu drei Elektroaltgeräte pro Geräteart, mit einer Kantenlänge von maximal 25 Zentimetern, können Sie ohne vorherigen Erwerb eines Neu- gerätes vom Hersteller kostenfrei bei diesem ab- geben oder einer anderen autorisierten Sammel- stelle in Ihrer Nähe zuführen.

Die folgende Tabelle zeigt Fehlersymptome auf und beschreibt wie sie Abhilfe scha󰀨en können, wenn Ihre Maschi- ne einmal nicht richtig arbeitet. Wenn Sie das Problem damit nicht lokalisieren und beseitigen können, wenden Sie sich an Ihre Service-Werkstatt. Störung Mögliche Ursache Abhilfe Gerät funktioniert nicht. Keine elektrische Spannung am Gerät. Sicherung, Netzkabel, Netzstecker kontrollieren und gegebenenfalls durch Fachpersonal austauschen lassen. Leiterquerschnitt der Verlängerungs- leitung zu gering bzw. Verlängerungs- leitung zu lang. Verlängerungsleitungen mit höhe- rem Aderquerschnitt verwenden bzw. kürzere Verlängerungsleitung verwenden. Netzspannung liegt unter dem vorgege- benen Wert Gegebenenfalls Energieversor- gungsunternehmen kontaktieren. Pumpe ist eingefroren. Überprüfen, gegebenenfalls auf- tauen. Motor läuft, jedoch wird kein Druck aufgebaut. Luftansaugung im Wasserzulauf. Zulaufschlauch und Schlauchverbin- dungen überprüfen, gegebenenfalls austauschen. Auslassdüse zu groß. Überprüfen, gegebenenfalls er- setzen. Unregelmäßiger Betriebs- druck. Luftansaugung im Wasserzulauf. Zulaufschlauch und Schlauchverbin- dungen überprüfen, gegebenenfalls austauschen.www.scheppach.com

Garantiebedingungen Revisionsdatum 26.11.2021 Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die Service- rufnummer zur Verfügung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen. Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgendes: 1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt erworben haben. 2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Her- stellungsfehler beruhen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zu- stande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pege und Wartung entstanden sind. - Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Ge- waltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind. - Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Ver- schleiß zurückzuführen sind sowie Schäden und/oder Abnutzung von Verschleißteilen. - Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden. - Geräte, an denen Veränderungen oder Modikationen vorgenommen wurden. - Geringfügige Abweichungen von der Soll-Beschaenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind. - Geräte an denen eigenmächtig Reparaturen oder Reparaturen , insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden. - Wenn die Kennzeichnung am Gerät bzw. die Identikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind. - Geräte die eine starke Verschmutzung aufweisen und daher vom Servicepersonal abgelehnt werden. Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen. 4. Die Garantiezeit beträgt regulär 24 Monate* (12 Monate bei Batterien / Akkus) und beginnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlän- gerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services. Das betroene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienststelle vorzulegen bzw. einzusenden. Wird ein Gerät unvoll- ständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetauscht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit trägt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sie bitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sie bitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoen ist. Das an unser Service-Center eingeschickte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie zurück. Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar.www.scheppach.com

5. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sie bitte unser Service-Center.

Bitte verwenden Sie vorzugsweise unser Formular auf unserer Homepage: https://www.scheppach.com/de/service Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center. Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung.

6. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb

14 Tagen nach Eingang in unserem Service-Center. Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so informieren wir Sie rechtzeitig. 7. Verschleißteile - Verschleißteile sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Ver- schleißteile (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus. 8. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center können Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.

9. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf. unserer Homepage (www.scheppach.com) entnommen werden. Bei Übersetzungen ist stets die deutsche Fassung maßgeblich. Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com Telefon: +800 4002 4002 (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: service@scheppach.com

• Internet: http://www.scheppach.com

• Produktabhängig auch über 24 Monate; länderbezogen können erweiterte Garantieleistungen gelten ** Verbindungskosten: kostenlos aus dem deutschen Festnetz Änderungen dieser Garantiebedingungen ohne Voranmeldung behalten wir uns jederzeit vor. Ersatzteile Zubehör DokumenteKontakt Reparaturwww.scheppach.com

EG-Konformitätserklärung Originalkonformitätserklärung EC Declaration of Conformity Déclaration de conformité EC Scheppach GmbH, Günzburger Str. 69, D-89335 Ichenhausen

erklärt folgende Konformität gemäß EU-Richtlinie und Normen für den Artikel

16. Konformitätserklärung
