BRUGSANVISNING LOD303 MBM

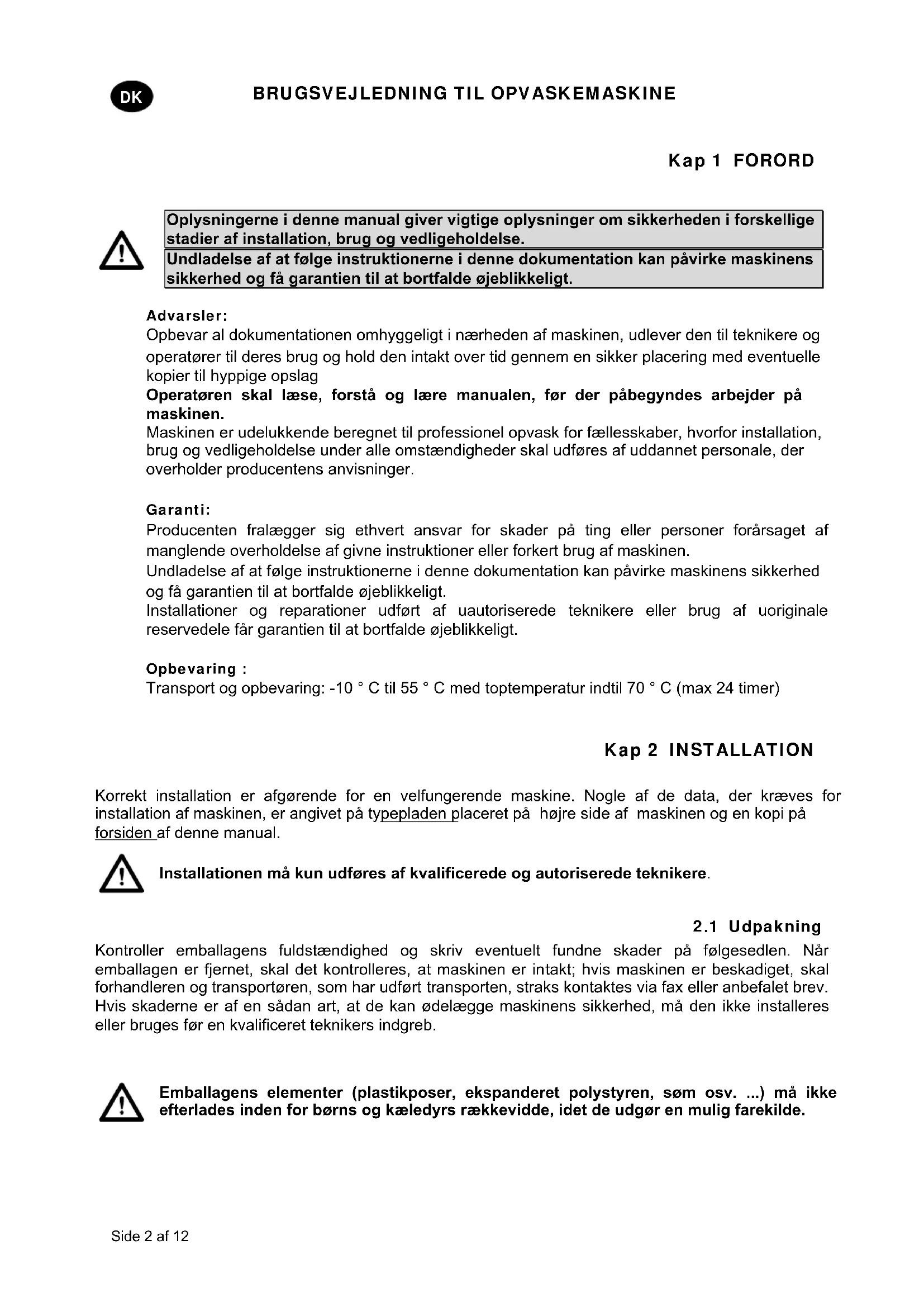

Oplysningerne i denne manual giver vigtige oplysninger om sikkerheden i forskellige stadier af installation, brug og vedligeholdelse. Undladelse af at følge instruktionerne i denne dokumentation kan påvirke maskinens sikkerhed og få garantien til at bortfalde øjeblikkeligt. Advarsler: Opbevar al dokumentationen omhyggeligt i nærheden af maskinen, udlever den til teknikere og operatører til deres brug og hold den intakt over tid gennem en sikker placering med eventuelle kopier til hyppige opslag Operatøren skal læse, forstå og lære manualen, før der påbegyndes arbejder på maskinen. Maskinen er udelukkende beregnet til professionel opvask for fællesskaber, hvorfor installation, brug og vedligeholdelse under alle omstændigheder skal udføres af uddannet personale, der overholder producentens anvisninger. Garanti: Producenten fralægger sig ethvert ansvar for skader på ting eller personer forårsaget af manglende overholdelse af givne instruktioner eller forkert brug af maskinen. Undladelse af at følge instruktionerne i denne dokumentation kan påvirke maskinens sikkerhed og få garantien til at bortfalde øjeblikkeligt. Installationer og reparationer udført af uautoriserede teknikere eller brug af uoriginale reservedele får garantien til at bortfalde øjeblikkeligt. Opbevaring : Transport og opbevaring: -10 ° C til 55 ° C med toptemperatur indtil 70 ° C (max 24 timer) Kap 2 INSTALLATION

Korrekt installation er afgørende for en velfungerende maskine. Nogle af de data, der kræves for installation af maskinen, er angivet på typepladen placeret på højre side af maskinen og en kopi på forsiden af denne manual.

Installationen må kun udføres af kvalificerede og autoriserede teknikere.

Kontroller emballagens fuldstændighed og skriv eventuelt fundne skader på følgesedlen. Når emballagen er fjernet, skal det kontrolleres, at maskinen er intakt; hvis maskinen er beskadiget, skal forhandleren og transportøren, som har udført transporten, straks kontaktes via fax eller anbefalet brev. Hvis skaderne er af en sådan art, at de kan ødelægge maskinens sikkerhed, må den ikke installeres eller bruges før en kvalificeret teknikers indgreb.

Emballagens elementer (plastikposer, ekspanderet polystyren, søm osv. ...) må ikke efterlades inden for børns og kæledyrs rækkevidde, idet de udgør en mulig farekilde.BRUGSVEJLEDNING TIL OPVASKEMASKINE Side 3 af 12

Kontroller at der i installationsområdet ikke findes eller er utilstrækkeligt beskyttede genstande og materialer, der kan blive beskadiget af vanddamp, som kan komme ud fra maskinen under driften. Før vaskemaskinen placeres, skal der i lokalet sørges for de nødvendige installationer, el, vandforsyning og afløb. Gulv eller indbygningsrum skal dimensioneres under hensyntagen til opvaskemaskinens samlede vægt. For at sikre stabiliteten installeres og nivelleres maskinen på sine fire ben. Denne maskine er kun egnet til fast tilslutning, andre installationsløsninger skal være aftalt og godkendt af producenten. Fjern vaskemaskinens beskyttelsesfilm, før den startes.

Der bør være en hovedafbryder, der afbryder alle kontakter inklusive den neutrale, med en afstand mellem de åbne kontakter på mindst 3 mm og med termomagnetisk sikkerhedsudløsning eller tilkoblet sikringerne, der skal være dimensioneret eller kalibreret i overensstemmelse med den specificerede kapacitet på maskinens typeskilt. Hovedafbryderen skal være på ledningen i nærheden af installationen og må udelukkende være beregnet til maskinen på det tidspunkt. Spænding og netfrekvens skal stemme overens med typepladens. Der skal være et effektivt jordforbindelsesanlæg i henhold til gældende standarder for forebyggelse, operatørens og maskinens sikkerhed. Netledningen, udelukkende af typen H07RN-F, må ikke sættes under træk eller klemmes under normal drift eller rutinemæssig vedligeholdelse. Maskinen skal desuden medtages i et ækvipotentielt system, hvis tilslutning foretages ved hjælp af en skrue mærket med symbolet. Udligningslederen skal have et tværsnit på 10 mm². Overhold polariteten vist på ledningsdiagrammet. For yderligere informationer henvises til ledningsdiagrammet.

Det er forbudt at bruge multistik, adaptere, kabler af utilstrækkelig type og tværsnit eller med forlængersamlinger, der ikke overholder de gældende tekniske standarder.BRUGSVEJLEDNING TIL OPVASKEMASKINE Side 4 af 12

Maskinen skal tilsluttes vandforsyningen via en flexslange. Mellem vandforsyningen og maskinens magnetventil skal der være en stophane. Stophanen skal installeres i nærheden af maskinen. Vandforsyningen, temperatur og tryk skal være i overensstemmelse med det, der er angivet på pladen med maskinens tekniske data. Hvis vandets hårdhed er over 14 F (8 dH) anbefaler vi at bruge maskinen med et indbygget blødgøringsanlæg (fås på bestilling). Hvis vandets hårdhed er over 35 F (19,5 dH), installeres et eksternt blødgøringsanlæg før magnetventilen. Ved meget høje koncentrationer af mineralske rester i vand med høj ledningsevne foreslår vi installation af et demineraliseringsanlæg.

2.5 Tilslutning til afløb

Udløbsrøret skal udgøres af en fri vandlås af passende størrelse inden for rækkevidde af afløbsrøret, der leveres med maskinen. Røret skal kunne nå låsen uden at blive trukket, tvunget, bukket, klemt, presset eller forceret af noget. Tømningen af karret sker ved hjælp af tyngdekraften, så udledningen bør være på et lavere niveau i bunden af maskinen. Max. 1 m

Med afløbspumpe (fås på bestilling) Hvis afløbet ikke er på et lavere niveau end bunden af maskinen, er det muligt at bruge en version forsynet med afløbspumpe (fås på bestilling). I så fald er afløbets maksimale højde lig med 1 m. Kontroller altid, at afløbet fungerer korrekt og ikke er tilstoppet. Enhver anden løsning skal på forhånd aftales og godkendes af producenten.

2.6 Afspændingsmiddel og vaskemiddel

Doseringen af afspændingsmiddel og vaskemiddel sker via dispenseren, der som standard er installeret på maskinen, hvis det kræves for modellen. Doseringen fastsættes på basis af vandets hårdhed af installatøren, der også vil sørge for kalibrering af selve dispenserne. Før kalibreringen fortsættes, fyldes dispensernes tilførselsrør med pågældende produkt. Kalibreringen udføres ved de tilsvarende justeringsskruer eller direkte fra kontrolpanelet, hvis det kræves. Væskeniveauet i beholderen skal være tilstrækkeligt stort ved nedsænkningsrøret; det bør aldrig sænkes ned for at tømme, ej heller fyldes med ætsende eller urene væsker. Brug aldrig rengøringsmidler, som indeholder KLOR eller HYPOKLORIT. Det anbefales altid med installation af en automatisk dispenser for vaskemiddel.BRUGSVEJLEDNING TIL OPVASKEMASKINE Side 5 af 12

Denne maskine er kun beregnet til den brug, hvortil den er udformet. Enhver anden brug betragtes som forkert og derfor farlig. Det specialiserede personale, som udfører installationen, er forpligtet til at instruere brugeren korrekt om maskinens funktion og alle de sikkerhedsforanstaltninger, der skal overholdes, samt tillige give praktiske demonstrationer. Alt arbejde på maskinen, også i tilfælde af fejl, må kun foretages af producenten eller et autoriseret servicecenter og kvalificeret personale, idet der kun må bruges originale reservedele. Afbryd eller isoler altid maskinen fra el-og vandforsyning, før der udføres vedligeholdelse, reparationer og rengøring. Maskinen må IKKE bruges af uuddannet personale. Maskinen må IKKE forblive under spænding, når den ikke bruges. Åbn ALDRIG maskinen hurtigt, hvis cyklussen ikke er færdig. Brug ALDRIG maskinen uden afskærmningerne, der er forberedt af producenten. Brug ALDRIG maskinen til at vaske genstande af typer, forme, størrelser eller materialer, der ikke er dækket af garanti for maskinvask eller ikke er helt intakt. Brug ALDRIG maskinen eller dens dele som stige eller støtte for personer, ting eller dyr. Overbelast ALDRIG de frontbetjente maskiners åbne dør, som kun er dimensioneret til at understøtte kurven til påfyldning af tallerkener, glas mv.). Kom ALDRIG dine bare hænder i vaskeopløsningerne. Vend ALDRIG maskinen efter installationen. Hvis man opdager en fejl eller lækage, skal strømforsyningen straks afbrydes og luk for vandtilførslen. Anbring ikke opvaskemaskinen i nærheden af varmekilder over 50°C. Lad ALDRIG opvaskemaskinen være udsat for atmosfæriske agenser (regn, sol osv.. ) Opvaskemaskinen må ikke installeres udendørs uden passende afskærmninger. Brug aldrig et vaskeprogram uden overløb, hvis monteret. Nærm aldrig magnetiske genstande til maskinen. Brug ikke maskinens øverste del som støtteflade. Installatøren er forpligtet til at kontrollere, at jordforbindelsen er effektiv. Ved testens afslutning er installatøren forpligtet til at udstede en skriftlig erklæring vedrørende den korrekte installation og test i overensstemmelse med alle regler og forskrifter. Man må ALDRIG ændre placeringen af maskinkomponeterne eller håndtere dem forkert, da dette ville kunne forringe maskinens sikkerhed. Vægtet lydtrykniveau LpA ≤ 70 dB(A).

4.1 Oversigt og symboler

Med henvisning til Fig.1:

Med henvisning til Fig.2 Tænd for strømmen på hovedafbryderen, åbn den udvendige vandhane. Check for overløb. Tryk på ON/OFF (1). STATUSLED (6) blinker rødt, indtil niveauet nås. Når karrets niveau nås, slukker STATUSLED (6). Den grønne prik i hjørnet af TEMPERATUR DISPLAYENE (4a - 4b) angiver opvarmningen af vaske- eller skyllevand. Når arbejdstemperaturen er nået, lyser STATUSLED (6) permanent grønt. De optimale betingelser for at starte vasken er nået.

4.3 Forberedelse af kurven

Med henvisning til Fig.3 følges følgende regler for at opnå en korrekt drift af maskinen.: Brug en egnet kurv, fyld den uden at overbelaste den og uden at anbringe service/køkkentøj ovenpå hinanden. Foretag altid en indledende rensning af service/køkkentøj; sæt det ikke i maskinen med indtørrede rester eller faste stoffer. Anbring tomme beholdere på hovedet i kurven. Indsæt tallerkener og lignende skråtstillet i kurven med den indvendige overflade vendt opad. I bestikkurven indsættes blandet bestik med håndtaget vendt nedad. Sølv- og rustfrit stålbestik må ikke anbringes i samme bestikkurv, da det vil kunne medføre brunering af sølvet og en sandsynlig korrosion af stålet. Vask straks op for at undgå, at snavset hærdes og sidder fast. Brug kun intakt service/køkkentøj og garanteret for maskinvask.BRUGSVEJLEDNING TIL OPVASKEMASKINE Side 7 af 12

4.4 Valg og start af cyklus

Vælg vaskecyklussen, der er egnet til typen af service/køkkentøj ved at trykke gentagne gange på knappen PROGRAMVALG (2). Led for cyklus lyser for at angive den valgte cyklus (Fig.4). Programmet startes ved at trykke på knappen START (3); LED FOR CYKLUS (5) svarende til den valgte vask begynder at blinke. Når cyklussen er endt, forbliver den tændt permanent. For hurtig tørring trækkes kurven straks ud af maskinen, når cyklussen er færdig. For at afslutte vaskecyklussen på forhånd, trykkes på knappen START (3).

4.4.2 Hætteopvaskemaskiner

Vælg vaskecyklussen, der er egnet til typen af service/køkkentøj ved at trykke gentagne gange på knappen PROGRAMVALG (2). Led for cyklus lyser for at angive den valgte cyklus (Fig.4). Tryk på knappen AUTOMATISK START (4), LED FOR AUTOMATISK START (7) lyser. Brug knappen START (3), hvis der ikke er nogen knap 4. Sænk hætten, cyklussen starter automatisk og LED FOR CYKLUS (5) svarende til den valgte vask begynder at blinke. Når cyklussen er endt, forbliver den tændt permanent. For hurtig tørring trækkes kurven straks ud af maskinen, når cyklussen er færdig. For at afslutte vaskecyklussen på forhånd, trykkes på knappen START (3).

Det er en forlænget cyklus med variabel tid afhængigt af modellen. Cyklussens varighed kan varieres efter ønske ved, at der under vasken trykkes på knappen START (3), der afbryder vasken og starter skyllefasen.

Bring vaske- og skyllearme i vinkelret position på kanten af døren ( Fig.7 ). Løft hvert halvfilter ved at gribe om håndtaget.

4.7 Tømning af maskinen

4.7.1 Maskiner uden afløbspumpe

Sluk for maskinen Fjern det indbyggede filter, hvis det findes (Fig.7 A). Træk overløbet ud ved at trække det opad (Fig.8 B), afvent at karret er helt tomt.. Om nødvendigt trækkes filtret i karret ud og rengøres (Fig.8 C).

4.7.2 Maskiner med tømningscyklus (*ekstraudstyr)

Vælg tømningscyklussen ved hjælp af knappen PROGRAMVALG (2). Hvis det findes, fjernes det indbyggede filter (Fig.7 A). Hvis det findes, trækkes overløbet ud ved at trække det opad (Fig.9) Luk dør / hætte igen. Tryk på knappen START (3) for at starte cyklussen. Maskinen vil udføre en tømningscyklus med selvrens (*ekstraudstyr); til slut slukker den. Hvis det er nødvendigt, fjernes karrets filter og rengøres (Fig.8 C).BRUGSVEJLEDNING TIL OPVASKEMASKINE Side 8 af 12

4.8 Slukning af maskinen

4.9 Regenerering af harpiks (*ekstraudstyr)

På maskiner udstyret med blødgøringsanlæg er det, når advarslen SA Lt vises, nødvendigt at tilføje salt i beholderen; gå frem på følgende måde: Træk kurven ud af maskinen. Tag det indbyggede filter ud ( Fig.7

Skru låget af saltbeholderen ( Fig.11

Hæld køkkensalt, ca. 700g, i ved hjælp af den medfølgende tragt. (hvis dette udføres for første gang, skal beholderen i første omfang fyldes med vand). Tryk låget på beholderen i igen. Skyl området omkring saltlåget manuelt og udfør en selvrensningscyklus for at undgå eventuelle korrosionsproblemer. Meddelelsen ‘SA Lt’ forsvinder efter et par minutter. Meddelelsen rE G på displayet angiver, at maskinen er ved at udføre regereringscyklussen, der er nødvendig for at genetablere blødgøringsanlæggets tilfredsstillende funktion; så længe meddelelsen er til stede, kan de startede cyklusser vare længere end normalt. N.B. Sluk ikke maskinen, hvis en regenereringscyklus er i gang.

4.10 Visning af informationer

Med tændt maskine vises, når knappen PROGRAMVALG (2) holdes nede i fem sekunder “CC” efterfulgt af antallet af vaskecyklusser, der er udført i maskinens levetid.

4.11 Liste over meddelelser, der kan vises

Åben dør Antal cyklusser

Ved dagens slutning tømmes maskinen altid som beskrevet i afsnittet “Tømning af maskine”. Fjern strømforsyningen på hovedafbryderen og luk for den udvendige vandhane. Udfør den rutinemæssige vedligeholdelse og rengør maskinen som beskrevet i afsnittet Vedligeholdelse”. Hvis det er muligt, skal opvaskemaskinen stå på klem for at forhindre dannelse af ubehagelig lugt inde i maskinen.BRUGSVEJLEDNING TIL OPVASKEMASKINE Side 9 af 12

Før der udføres vedligeholdelse, tømmes maskinen helt for vand, strømforsyningen fjernes, og den udendørs vandhane lukkes. Brug ikke vandstråler under tryk, da de vil kunne beskadige det elektriske system. Vask de udvendige overflader, når de er kolde, med produkter specielt fremstillet til vedligeholdelse af stål. I tilfælde af eventuel isdannelse tømmes vandet fra kedlen og vaskepumpen.

For at sikre maskinens effektivitet skal der jævnligt udføres vedligeholdelse som angivet nedenfor. Det anbefales, at der foretages en jævnlig behandling af saniteten med passende, ikke-korroderende produkter, der fås i handlen.

Udfør denne procedure ved dagens slutning eller når man bemærker rester af snavs på filtrene.

1. Fjern og rengør kurvene.

2. Tøm karret ved at følge instruktionerne anført i afsnittet “Tømning af maskinen”.

3. Fjern og rens alle vaskemaskinens filtre omhyggeligt.

4. Brug ikke-slibende produkter eller genstande til at rengøre stålkarret.

5. Ved slutningen af nævnte operationer sættes alle dele omhyggeligt på plads.

Vaske- og skyllearmene kan let fjernes for jævnlig rengøring af dyserne og for at forebygge eventuelle tilstopninger og/eller aflejringer. Fortsæt som følger ( Fig.10 ): Løsn notmøtrikken R og fjern armene. Vask alle dele under rindende vand, rens dyserne grundigt, hvis det er nødvendigt ved hjælp af en tandstikker eller små skarpe værktøjer. Rengør armenes rotationsakser i maskinen og vaske- og skyllevandets udgangsområde. Sæt armene på plads igen og kontroller deres frie rotation.BRUGSVEJLEDNING TIL OPVASKEMASKINE Side 10 af 12

Maskinen er udstyret med et selvdiagnose system, der er i stand til at registrere og identificere en række funktionsfejl. Fejl Beskrivelse af mulige løsninger

Skylning ikke foretaget. Skylning af tallerkener, køkkentøj mv. blev ikke udført korrekt. Kontroller den korrekte rengøring af skylledyserne.

Manglende vandafløb. Vandafløbet foretages ikke eller foretages unormalt. Sørg for, at afløbsrøret ikke er bøjet eller klemt, og at vandlåsen eller filtrene ikke er tilstoppede. På maskiner udstyret med overløb skal dette først fjernes, før afløbscyklussen startes..

Fejl ved genoprettelse af skylletemperatur. Genoprettelsen af kedeltemperaturen har ikke fundet sted inden for den fastsatte tid under vaskecyklussen.. Sluk og genstart maskinen og udfør en ny cyklus. SAFE Fejl ved vandpåfyldning i kar. Kontrollér at vandtilslutningerne er korrekte, og at vandhanen er åben. Tjek for overløb, hvis det er monteret. Sluk og genstart maskinen og udfør en ny påfyldning.

Fejl ved termometer i kar. (Åben sonde) Maskinen kan ikke registrere værdien af temperaturen i karret. Sluk og genstart maskinen.

Fejl ved termometer i kar. (Sonde kortsluttet) Maskinen registrerer ikke værdien af temperaturen i karret.. Sluk og genstart maskinen.

Fejl ved termomenter i kedel. (Åben sonde) Maskinen kan ikke registrere værdien af temperaturen i kedlen. Sluk og genstart maskinen.

Fejl ved termomenter i kedel. (Sonde kortsluttet) Maskinen registrerer ikke værdien af temperaturen i kedlen.. Sluk og genstart maskinen.

Time out fyldning af kedel: kedel ikke fyldt. Det er ikke muligt at foretage skylning. Kontrollér at vandhanen er åben. Sluk og genstart og udfør en ny cyklus.

Fejl ved genoprettelse af kedeltemperatur: Genoprettelsen af temperaturen i karret har ikke fundet sted inden for den fastsatte tid under vaskecyklussen. Sluk og genstart maskinen og udfør en ny cyklus. SAFE Elektromekanisk sikkerhed: kedlens eller karrets sikkerhedstermostater er aktiveret, eller karrets sikkerheds- trykrelæ er aktiveret. SAFE Sikkerhedsniveau. Vandniveau i kar ikke korrekt. ADVARSEL! Slukning og efterfølgende start af maskinen "nulstiller" visningen. Hvis problemet fortsætter, efter at de givne instruktioner er fulgt, bedes man kontakte det autoriserede servicecenter.BRUGSVEJLEDNING TIL OPVASKEMASKINE Side 11 af 12

Følgende indstillinger bør kun foretages af en autoriseret tekniker. De parametre, der er anført nedenfor, kan indstilles, inden installationen eller senere ved at åbne indstillingsmenuen som følger: Maskine i standby med åben dør. Tryk samtidig på knapperne 2 og 3 (valg af cyklus og START) i 5 sekunder og sæt nøglen CH 12 i (knapperne 2 og 3 for at ændre parametren, 1 for at bekræfte). Derefter er det ved at trykke gentagne gange på knappen 1 (ON/OFF) muligt at rulle gennem følgende punkter og aktivere og/eller ændre dem ved hjælp af knapperne 2 og 3 (den ændrede parameter gemmes uden behov for at bekræfte). Listen over parametre kan variere afhængigt a

maskintypen. Language Valg af sprog Boiler Temperature Justering af kedeltemperaturen til programmerne. I versioner med atmosfærisk kedel (skyllepumpe) er der forskellige indstillinger for hvert program (b1 – b2 – b3) Versionerne med atmosfærisk kedel (pumpe skyl) er forskellige indstillinger for hvert program (b1 - b2 - b3) Tank Temperature Indstilling af temperaturen i karret til programmerne. I versioner med skyllepumpe findes der andre indstillinger til hvert program (t1 – t2 – t3) Thermo - Stop Aktivering af funktionen Thermostop, der sikrer en korrekt skylletemperatur. Energy Saving Aktivering af funktionen Energy Saving, der sikrer en energibesparelse, når maskinen er tændt og ikke i brug. Detergent Pump Manuel aktivering af opvaskemiddel dispenseren Rinse Aid Pump Manuel aktivering af afspændingsmiddel dispenseren Manual Rinse Manuel aktivering af skyllepumpen Dosage Detergent Doseringstid til opvaskemiddel Dosage Rinse Aid Doseringstid til afspændingsmiddel Water Hardness Indstilling af vandets hårdhedsgrad i indgangen (maskiner med blødgøringsanlæg): indtast værdierne med henvisning til nedenstående tabel Set Number Service Cycles Indstilling og aktivering af cyklustæller, som aktiverer vedligeholdelsessignaler (Service) for eksternt blødgøringsanlæg. Hold alle 3 taster nedtrykket samtidig med slukket maskine og åben dør for at slette ordet “Service“. Autostart Autoenabling Selvaktivering af automatisk start Efter indstilling af de ønskede parametre skal man for at afslutte lagringen af det hele trykke knappen 1 ned, indtil stregerne på linjen vises på displayet.BRUGSVEJLEDNING TIL OPVASKEMASKINE Side 12 af 12

7.1 Indstilling af hårdheden af det integrerede blødgøringsanlæg

På vores På vores maskiner findes der ingen materialer, der kræver specielle bortskaffelsesprocedurer. (Gælder i EU og lande med differentierede indsamlingssystemer) Mærket vist på produktet og i dets dokumentation angiver, at produktet ikke må smides ud sammen med husholdningsaffald ved slutningen af dets levetid. For at undgå eventuelle skader på miljøet eller menneskers sundhed som følge af ukontrolleret bortskaffelse af affald opfordres brugeren til at adskille dette fra andre typer affald og genbruge det behørigt til fremme for bæredygtig materialegenvinding.

Hjemmebrugere bedes kontakte forhandleren eller den lokale myndighed for oplysning om indsamling. og genanvendelse af denne produkttype. Virksomhedsbrugere bedes kontakte leverandøren og læse købekontraktens betingelser og vilkår. Dette produkt bør ikke bortskaffes sammen med andet erhvervsmæssigt affald. Kap 9 MILJØ

Ansvarlig brug af opvaskemaskinen kan bidrage til en bedre miljøpåvirkning ved at følge små tips i den daglige brug såsom: Vask kun hele kurve. Sluk opvaskemaskinen, hvis ikke den bruges. Hold maskinen lukket, når den er i stand by Brug passende programmer til graden af snavs. Fyld maskinen med varmt vand, hvis den opvarmes med gas. Sørg for, at udledningerne strømmer ind i et ordentligt kloaksystem. Overskrid ikke den anbefalede dosis vaskemiddel. Producenten forbeholder sig ret til at foretage ændringer på denne opvaskemaskine, elektriske, tekniske og æstetiske og / eller udskiftning af dele uden forudgående varsel, hvis denne finder det hensigtsmæssigt, for altid at tilbyde et pålideligt produkt med lang levetid og avanceret teknologi.INSTRUKTIONSMANUAL FÖR DISKMASKINER Sida 1 av 12
