BRUGSANVISNING KR 185 A++ BAUKNECHT

I stillingen O fungerer ikke apparatet.

omgivelsestemperaturen og hvor ofte doren apnes.

hvis du hörer disse lydene

I. Apparatet virker ikke.

• Er det strømbrudd?
• Star stopslet ordentlich i stikkontakten?
• Er topolsbryteren slätt på?
  -Ersikringeneiorden?
• Er nettledningen skadet?
• Star termostaten innstilt pa Stop)?

• Er apparatet riktig installer?
• Berør er rørene bak pa apparatet hverandre eller vibrerer de?

-hva som er feil
-modell
- servicenummer (tallet som stär erter ordet SERVICE pa typeplaten innate i apparatet)
-din adresse
-ditttelefonnumber.

SERVICE

0000 000 0000

INSTALLASJON

• Ikke plasser apparatet i naerheten av en varmekilde. Hoy omgivelsestemperatur, direkte sollys aller plassering nær varmekilder (ovner ell er komfyrer) forer til akt strormforbruk og bør unngas.
• Dersom dette ikke er mulig, bør ffolgende sikkerhetsavstandere overholds:

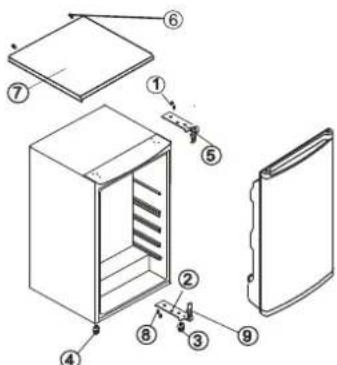

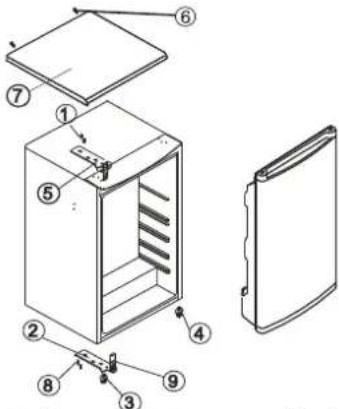

Nár apparatet leveres, apnes apparatet fra venstre side. Hvis doren skal hengsles om, ma du ga frem pa folgende mate.

Merk: Før omhengsling av doren ma du koble apparatet fra strømnett etller sla av hovedbryteren.

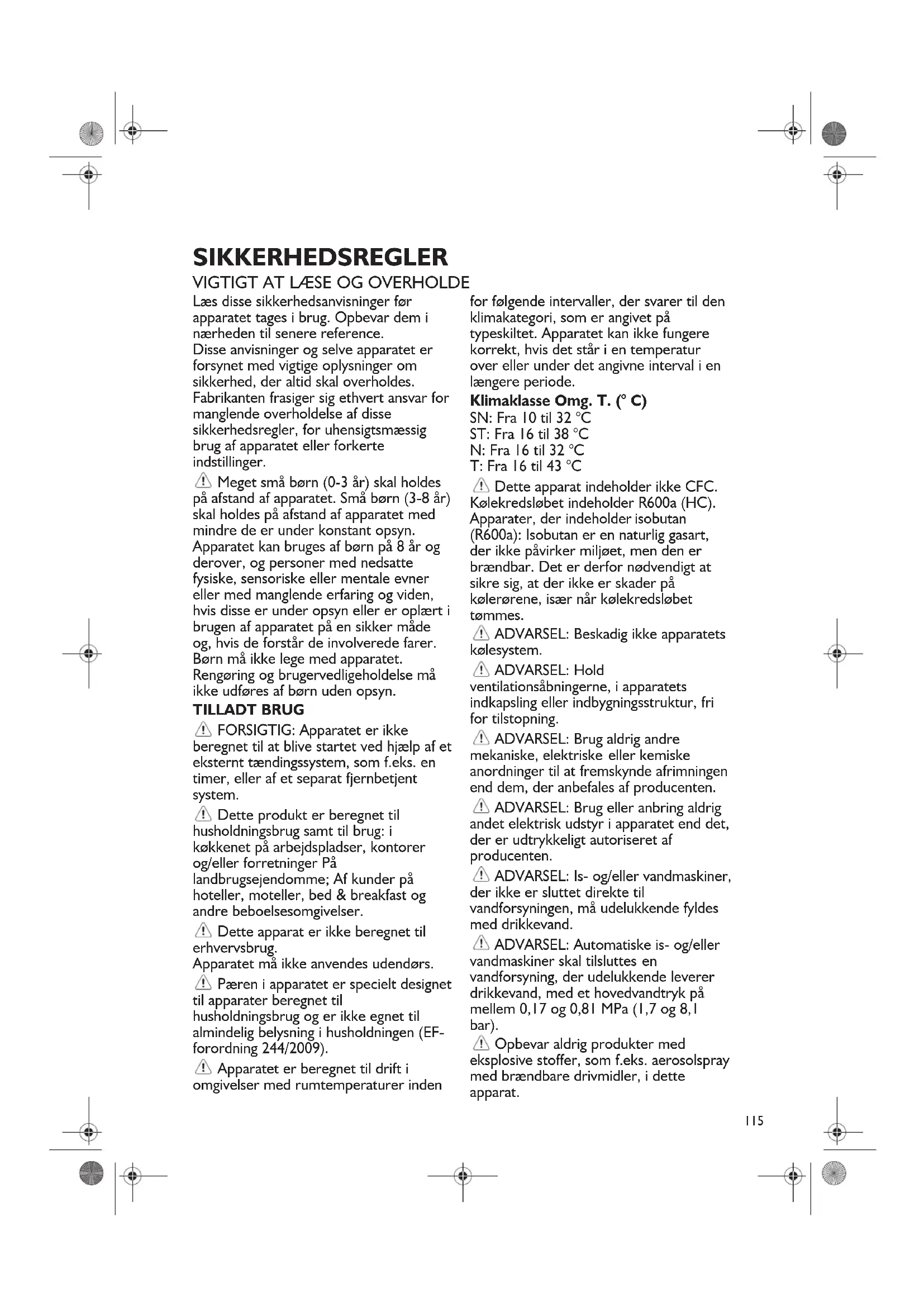

Laes disse sikkerhedsanvisninger for apparatet tages i brug. Opbevar dem i nærheden til senere reference. Disse anvisninger og selve apparatet er forsynet med vignte oplyninger om sikkerhed, der altid skal overholds. Fabrikanten frasiger sig ethvert ansvar for manglende overholdelse af disse sikkerhedsregler, for uhensigtsmaesig brug af apparatet eller forkerte indstillinger.

Meget sma born (0-3 ar) skal holds pa afstand af apparatet. Sma born (3-8 ar) skal holds pa afstand af apparatet med minre de er under konstant opsyn. Apparatet kan bruges af born pa 8 ar og derover, og personer med nedsatte fysiske, sensoriske ell mentale evner ell er med manglende erfaring og viden, hvis disse er under opsyn erer oplaert i brugen af apparatet pa en sikker made og, hvis de forstar de involverede farer. Born ma ikke lege med apparatet. Rengoring og brugervedligeholdelse ma icke udfores af born uten opsyn.

TILLADT BRUG

FORSIGTIG: Apparatet er/DDke beregnet til at blive startet ved hjaelp af et eksternt taendingsystem, som f.eks. en timer, ellr af et separat fjernbetjent system.
1 Dette produit er beregnet til husholdningsbrug samt til drug: i kokkenet pa arbejdspladser, kontorer og/eller forretninger Pa landbrugsejendomme; Af kunder pa hoteller, moteller, bed & breakfast og andre beboelsesomgivelser.
Dette apparat er/DDke beregnet til erhvervsbrug. Apparatet ma ikke anvendes udendors.
1 Paaren i apparatet er specielt designet til apparater beregnet til husholdningsbrug og er ikke egnet til almindelig belysning i husholdningen (EFforordering 244/2009).
Apparatet er beregnet til drift i omgivelser med rumtemperaturer inden

for folgende intervaller, der svarer til den klimakategori, som er angivet pa typeskiltet. Apparatet kan ikke fungere korrekt, hvis det star i en temperatur over uller under det angivne interval i en laengere期内e.

Klimaklasse Omg. T. (°C)

! Dette apparatus indeholder ikke CFC. Kolekredslobet indeholder R600a (HC). Apparater, der indeholder isobutan (R600a): Isobutan er en naturlig gasart, der icke pavirker miljoet, men den er brændbar. Det er derfor ndvendigt at sikre sig, at der icke er skader pa kolerorene, isaer nár kolekredslobet tommes.

ADVARSEL: Beskadig ikke apparatets kølesystem.
ADVARSEL: Hold ventilationsabningerne, i apparatets indkapsling ell er indbygningsstruktur, fri for tilstoping.
ADVARSEL: Brug aldrig andre mekaniske, elektriske eller kemiske anordninger til at fremskynde afrimningen end dem, der anbefales af producenten.
ADVARSEL: Brug aller anbring aldrig andet elektrisk udstyr i apparatet end det, der er udtrykkeligt autoriseret af producenten.
ADVARSEL: Is- og/eller vandmaskiner, der ici er sluttet direkte til vandforsyningen, ma udelukkende fyldes med drikkevand.
ADVARSEL: Automatiske is- og/eller vandmaskiner kal tilsluttes en vandforsyning, der udelukkende leverer drikveand, med et hovedvandtryk pa mellem 0,17 og 0,81 MPa (1,7 og 8,1 bar).
Opbevar aldrig produiter med eksplosive stoffer, som f.eks. aerosolspray med brændbare drivmidler, i dette apparat.

Den ugiftige vaeske i fryseelementerne ma违法犯罪. Isterninger og sodavandsis ma违法犯罪 umiddelbart after, at de er taget ud af fryseren, da de kan give frostkader.
På produiter, som er designet til at bruge et luftfilter inde i en tilgengelig ventilatlordæksel, skal filteret altid vare isat, nar koleskabet er i drift.
Glasflaskermadvaskermaikke anbringesifryseafdelingen,dadekangistykker.

Blokér ilke blaeserens (om forudset)
indsugningsomrade med madvarer.
Kontroller at især fryserens lage er lukket
korrekt, after at have lagt madvarer i.

Beskadigede pakninger skal udskiftes sa hurtigt som muligt.
! Brug kun koleafdelingen til opbevaring af friske madvarer og fryseafdelingen til opbevaring af frostvarer, indfrysning af friske madvarer somt fremstilling af isterninger.
Opbevar ici uindpakkede madvarer i direkte kontakt med kole- eller fryseafdelingens indvendige overflader. Apparaterne kan vare forsynet med saerlige afdelinger (afdeling til friske fodevarer, afdelingen Nul grader, etc.). Medmindre andet er angivet i Produkts specificationshaefte, kan de fjernes, yn at det forringer apparatets ydelse.
C-pentan anvendes som blaesemiddel i isoleringsskummet, og det er en brandbar gas.

INSTALLATION

! Flytning og opstilling af apparatet skal foretages af to ellere flere personer - risiko for skader. Brug beskyttelseshandsker under udpakning og installation - snitfare.
Installation, inklusive vandforsyning (om forudset) og elektriske tilslutninger, og reparation skal udfores af en kvalificeret tekniker. Reparer erller udskift ingen af apparatets dele, medmindre det kraves specifikt i brugervejledningen. Hold boern vaek fra installationsomradet. Kontroller, at apparatet ikke er blevet

beskadiget under transporten. Kontakt forhandleren aller serviceafdelingen, hvis der er problemer. Efter installation skal emballagen (plastik-, flamingodele etc.) opbevares udenfor boRs rækkevidde -kvaelningsrisiko. Tag stikket ud af stikkontakten for, der udfores nogen form for installationsindgreb - risiko for elektrisk stød.

Kontroller at apparatet ikke beskadiger el-kabet under installationen - brandfare eller risiko for elektrisk stød. Aktiver kun apparatet,ningar installationen er fuldendt.

Vær forsigtig i forbindelse med flytninger, sa gulvet ikke bliver beskadiget (f.eks. parketgulv). Opstil apparatet pa et plant gulv eller en understotning, som kan modsta aegten, og pa et passende anvendelsessted. Kontroler at apparatet ici anbringes i nærheden af en varmekilde og at alle fire fddder star stabilt og sikkert pa gulvet. Reguler dem after behov og sorg desuden for, at apparatet er i vater ved hjaelp af et vaterpas. Det anbefales at vents mindfulness to timer after opstilling med at starte apparatet, saledes at kolesystemet fungerer perfekt.

ADVARSEL: For at undgå fare pa grund af ustabilitet skal placering erler montering af apparatet ske i overensstemmelse med producentens anvisninger.

Det er forbudt at anbringe koleskabet sa metalslangen fra et gaskomfur, metalgas-eller vandslanger aller elektriske kabler er i beroring med koleskabets bagside (spiralkondensator).

Alle mal og pladsbehov til installation af apparatet er anfort i installationsvejledningen.

ADVARSLER OM ELEKTRICITET

Stromforsyningen skal kinne afbrydes enten ved at tage stikket ud ell er hvjelp af en multi-polet afbryder, der er anbragt for stikkkontakten i henhold til elreglerne, og apparatet skal jordforbindes i overensstemmelse med nationale sikkerhedssstandarder for elektrisk materiel.

! Der ma ikke anvendes forlængerledninger eller multistikdåser. Efter endt installation ma der ikke vare direkte adgang til de elektriske dele. Rør aldrig ved apparatet, hvis du er vad aller har bare fødder. Anvend ikke dette apparat, hvis stromkablet ullkket er beskadiget, hvis apparatet ikke fungerer korrekt, uller hvis det er beskadiget, uller har vaaret tabt pà gulvet.
Eventuel udskiftning af el-kablet skal foretages af en autoriseret tekniker erler af en tilsvarende kvalificeret person, for at undgå fare for personskade - risiko for elektrisk stød.

RENGORING OG VEDLIGEHOLDELS

ADVARSEL: Kontroller at apparatet er slukket og at stikket er trukket ud af stikkontakten, for der udføres nogen form for vedligeholdelsensindgreb; brug aldrig damprensere - risiko for elektrisk stød.
Anvend ikke ridsende eller skrappe rengøringsmidler, sö som vinduesspray, skurremdler, brandbare væsker, rengøringsvoks, koncentrerede rengøringsmidler, blegemidler eller rengøringsmidler, som indeholder petroleumsprodukker, til plastikdele, interiø og lagens foringer eller pakninger. Brug ikke papirhandklæder, skurresvampe aller andre härde rengøringsgenstande..

BORTSKAFFELSE AF EMBALLAGEN

Emballagen kan genbruges 100 % og er mækket med genbrugssymbolet

Emballagen bør derfor ikke afterlades i miljøet, men skal bortskaffes i overensstemmelse med lokale regler.

BORTSKAFFELSE AF HUSHOLDNINGSAPPARATER

Apparatet er fremstillet af materialer, der kan genbruges. Det skal skrotttes i henhold til gaeldende lokale milregler for bortskaffelse af affald. Kontakt de lokale myndigheder, renovationselskabet aller den forretnig, hvor apparatet er kbt, for at indhente yderligere oplysninger om behandling, genvinding og genbrug af elektriske husholdningsapparater. Dette apparat er market i overensstemmse med det europaeiske direktiv 2012/19/EF, on affald af elektronisk og elektrisk udstyr (WEEE). Ved at sikre, at dette produit bliver skrottet korrekt,

hjaelper man med til at forbindre negative konsekvenser for miljoet og folkesundheden.

Symbolet産ktetllerdenledsagendedokumentationangiver,atdetteproduktikke mabortskaffes somhusholdningsaffald,men atdet skalafleverespaernesteopsamlingscenter forgenbrug af elektriskog elektroniskudstyr.

ENERGISPARERAD

Folg opstellingsanvisningerne for at sikre tilstraekkelig ventilation.

Utilstrakkelig ventilation pa bagsiden af Produktet oger energiforbruget og mindsker kleeeffektivitet.

Ofte abning af lagen kan medfore et forhojet energiforbrug.

Apparatets interne temperatur og energiforbrug kan ogsa blive pavirket af omgivelsernes temperatur somt af hvor apparatet placeres. Disse faktorer skal tages i betragnting ved indstillingen af temperaturen.

Abn kun lagen, nar det er ndvendigt. Frosne fodevarer optos ved at placere dem i koleskabet.Den lave temperatur i de fosne produkter koler maden i koleskabet.Lad varm mad og drikkevarer afole, inden de anbringes i apparatet.

Hyldernes placering i koleskabet icke har nogen indflydelse pa effektiv udnytelse af energi. Maden skal placere pa en sadan made, at der sikres korrekt luftcirkulation (fodevarer bør icke rere ved hinanden og der skal vare en vis afstand mellem mad og bagvag).

Man kan foroge kapaciteten af frosne fodevarer ved at fjerne kurvene og hylden Stop Frost, om forudset.

Vær违法犯罪 over den stoj fra kompressoren, der beskrives som værende normal i Produkts Kvikguide.

BRUG AF KOLESKABET

Igangsætning af apparatet

Igangsætning af fryseren

Apparatet er forsynet med indvendige betjeningsknapper.

Det indvendige lys taender, när daren Åbnes, hvis apparatet er tilsluttet. Termostaten, der sidder i koleskabsdelen, gär det muligt at regulere koleskabstemperaturen og temperaturen i frostboksen (när den vindes).

Regulering af temperaturei skabet:

Termostaten regulerer automatisk temperaturen i koleskabet og i frostboksen.

Nar knappen drejes fra position 1 til 7 bliver temperaturen koldere.

I position O er der slukket for skabets drift.

Ved opbevaring af madvarer i kort tid kan termostatknappen stilles mellem 1 (min.) og 3 (middel).

-Ved opbevaring af madvarer i lang tid i frostboksen med skal knappen stilles pa 3 aller 4.

Bemerk:

Rumtemperatren, antallet af gange doren abnes smt placeringen af skabet har betydng for temperaturen. Indstillingerne af termostaten skal derfor stä i forhold til disse faktorer.

Opbevaring af madvarerikoleskabet

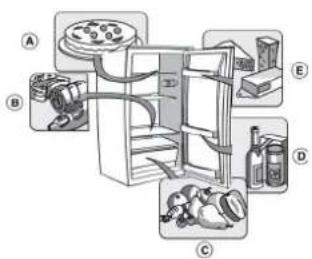

Anbring madvarerne som angivet pa tegningen.

A Tilberedte madvarer

B Kød og fisk

C Frugt og gront

DFlasker

E Ost

Bemerk:

• Afstandem mellem hylderne og bagvæggen i koleskabet sikrer fri luftcirkulation.
• Madvarerne må ikke anbringes i direkte kontakt med skabets bagvæg.
• Laeg jegke varme madvarer i koleskabet.
  Opbevar vaesker i lukkede beholderde.

Paspa

Opbevaringen at grøntsager med et højt vandindhold kan medfrole dannelse at kondens på glaspladen til frugt- og grøntsagsskuffen: Det har dog ingen betydning for apparatets korrekte Funktion.

BRUG AF FROSTBOKSEN

Frostboksen er med

I frostboksen kan man opbevare frostvarer i denperiode, der er angivet pa pakningen. Desuden kan man indfryse friske madvarer.

Maengden af friske madvarer, der kan indfryses pa 24 timer, er angivet pa typepladen.

Bemerk:

Frostboksen er i stand til at vedligeholde den ndvendige temperatur til opbevaring af madvarer, selv om der sker strømafrydelse. Det anbefales dog at undlade at abne fryserens dor under strømafrydelsen.

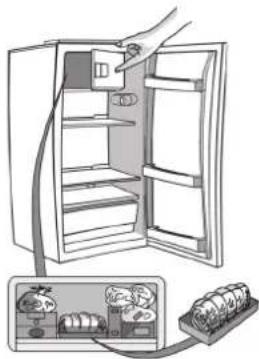

Indfrysning af friske madvarer (kun i bokse med Bemerk

• Pak madvarerne godt ind i et af fologende: Stanniol, plastfilm, vandtaete plastbeholdere, lagbeholdere i polyaetylen ell fryseemballage, som er egnet til de pageldende madvarer.
• Varer, der skal indfryses, anbringes i overste rum. Sorg for fri luftcirkulation mellem madvarerne.
• For at optimere indfrysningen skal termostatknappen drejes et halvt trin ned mod de lavere tal, hver gang der lægges madvarer i fryseren.
  Varerne vil vare helt frosne after 24 timer.

I den viste tabel ses det antal maneder, hvori friske, indfrosne varer kan opbevares.

Ved kob af frostvarer skal man:

• Sikre sig, at emballagen aller pakken er intakt, da madvaren kan forringes. Hvis en pakke er bulet ellar h fugtige pletter, har den ikke vaaret opbevaret under optimale betingelser og kan have vaaret udsat for delvis optøning.
• Bruge termoposer til Transporten, og kobe frostvarer som det sidste.
• Straks anbringe varerne i frostboksen ved hjemkomsten.
• Undlade at genindfryse delvist opteede varer, men anvende dem inden for 24 timer.
• Undgå aller begræns temperaturudsving mest muligt. Overholde udlobsdatoen pa emballagen.
• Altid føge anvisningerne pa emballagen vedrørende opbevaring af frostvarer.

Fremstilling af isterninger

• Fydld bakken 2/3 op med vand, og saet den i frostboksen
• Hvis isterningbakken sidder fast pa bunden, ma man seks anvende spidse eller skarpe genstande til at losne den med.
• Isterningerne kommt lettere ud, his bakken vrides let.

MANEDER MADVARER

1-3
4-7
8-12

AFRIMNING OG RENGØRING AF KØLESKABET

Förenhver form for vedlidgeholdelse aller rengöring skal stikket tages ud af stikkontakten, aller strømmen afbrydes pa hovedafbryderen.

Afrimningen af koleafdelingen er fuldautomatisch.

Periodisk dannelse af vandrarber pa koleskabets bagvag betyder, at den automatiske afrimning er i gang.

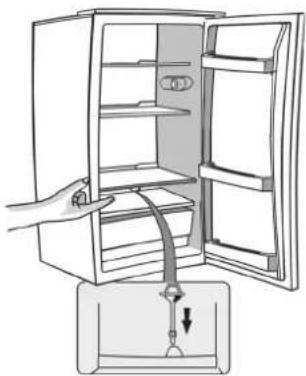

Afrimningsvandet ledes automatisk via en aflobskanal ud i en beholder, hvor det fordamper.

Aflobshullet skal rengore regelmaaessigt for at sikre konstant og korrekt udlob af afrinningsvandet.

Afrimning af frostboksen

Det anbefales at afrime frostboksen 1-2 gange árligt, ellersa snart rimlaget bliver for tykt.

Dannelse af rim er helt normalt. Mængden samt hastigheden, hvormed den dannes, er affængig af de omgivende klimaforhold samt antallet af gange, doren ábnes. Dannelsen af rim især Øverst i rummet er helt naturlig og har ingen betydning for apparatets korrekte Funktion.

Det anbefales at afrime fryseren, nár der kun er fá varer i den.

• Abn doren, og tag madvarerne ud af fryseren. Pak dem ind i avispapir, og læg dem et kølgigt sted eri en termopose.
  Lad doren sta aben, saledes at isen pa vagegene kan smelte.
  Rengor med en svamp, der er fugtet med lunkent vand og/eller sbebend. Der ma不同程度 anvendes nibemidler.
• Skyl og tør godt after.
  Læg madvarerne pól plads.
  Luk doren.
• Saat stikket i stikkontakten.
• Taend for apparatet.

RENGØRING OG VEDLIGEHOLDELS

Rengor regelmaessigt ventilationsristene og kondensatoren, der er anbragt pa bagsiden af koleskabet, med stvssugen erer en borste.
Den udvendige del af skabet rengores med en blod klud.

Ved langerevarende fravae

I. Tøm koleskabet.
2. Tag stikket ud af stikkontakten.
3. Afrim fryseren, og rengor og aftor begge rum.
4. Lad doren sta aben for at forhindre dannelse af mug og darlig lugt, nar apparatet ikke er i Funktion.
5. Gør skabet rent.
- Rengor frostboksen under afrimningen (i de modeller hvor den vindes).
Rengor koleskabet regelmaessigt med en svamp fugtet med lunkent vand og/eller neutral rengoringsmiddel. Skyl, og torgrundigt med en blod klud.Der ma化进程 sibemidler.
Rengor skabet udvendigt med en blod klud fugtet med vand. Der ma ici anvendes skurecreme aller skuresvampe og heller ici pletfjerningsmidler (som f.eks.acetone, trikloraethylen) erller eddike.

Udskiftning af lysdioder:

Folg donne procedure ved udskiftning af lysdioder:

1. Skru daekslet af med en bitskruetraekker (Fig. 1)
2. Skru skruen ud med en stjerneskruetraekker (Fig. 2)
3. Tag betjeningsboksen ud (Fig. 3)
4. Tag lysdioden ud med bitskruetrakkeren (Fig. 4)
5. Tag lysdioden ud og saet en ny i (Fig. 5)
6. Spænd lysdioden fast med bitskrueetraekkeren (Fig. 6)
7. Fastgor betjeningsboksen (Pic 3, 2, 1)
8. Vent i 5 minutter, for apparatet sluttes til stromforsyninger igen.

3

6

121

FEJLFINDINGSOVERSIGT

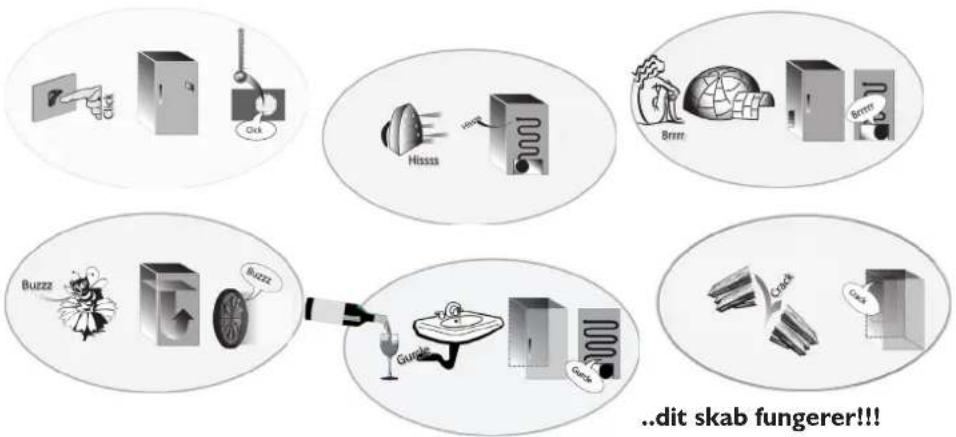

Nar man horer disse lyde

I. Skabet virker ikke.

• Er der strømafbrydelse?
• Sidder stikket ordentlich i stikkontakten?
• Er den bipolaere afbryder aktiveret?
• Er der gaet en sikring?
• Er elkablet beskadiget?

• Star frysergrebet i position (Stop)?

• Køle-/frysskabet kølerIkke tilstrækkeligt.

• Erdøren ordentligt lukket?

• Forhindrer madvarerne en korrekt lukning af daren?
• Er apparatet opstillet tæt pæn varmekilde?
• Er termostaten indstillet korrekt?

• Er Luftcirkulationen blokeret?

• Koleskabet koler for meget.

• Er termostaten indstillet korrekt?

• Koleskabet stojer for meget.

Er opstillingen af skabet foretagt korrekt?
- Berør røre na bagsiden hinanden, eller vibrerer de?

1. Der er vand i bunden af koleskabet.

2. Er aflfoobskanalen for afrimningsvand blokeret?

3. Kraftig rimdannelse i frostboksen.

4. Er døren ordentigt lukket?

5. Forhindrer madvarerne en korrekt lukning af doren?

Bemærk:

Før servicecenteret kontaktes:

1. Undersog, om det er muligt selv at rette fejlene (se afsnittet "Fejfindingsoversigt").
2. Start apparatuset igen for at se, om fejlen er afhjulpet. Hvis ditte icke er tilfaeldet, afbrydes strommen igen, og operationen gentes after en time.
3. Hvisresultatet stadig er negativ,kontaktes servicecenteret.

Opgiv venligst:

Feijtypen M. Judd
- Modellen - Servicenummeret (tallet stär after ordet SERVICE på typepladen, der er anbragt inden
i apparatuset)
-Fulde navn og adrasse
- Telefonnummer.

SERVICE

0000 000 0000

OPSTILLING

• Apparatet ma ikke opstilles tæt pa en varmekilde. Det bør ikke opstilles i et varmt rum, udsættes for direkte sollys eller anbringes iærheden af varmekilder (radiator, komfur), da dette forøger energiforbruget.
  Hvis ovenstende ikke er muligt, skal følgende regler om minimumafstande overholds:

30~cm fra kulfyrede aller petroleumsfyrede komfurer;
- 3 cm fra el- og/eller gaskomfurer.
- For at opná det bedste driftsresultat skal der vare 5 cm fri plads over skabet, og andre elementer skal anbringes med en afstand, der tillader et minimum af luftcirkulation.
Det skal placeres pà et tört og godt ventileret sted. Justér om nödvendigt de forreste ben for at bringe apparatet i vater.
- Rengør skabet indvendigt.
Montér tilbehoret.

Eltilslutning

• Tilslutning skal foretages i henhold til gaeldende lokal lovgivning.
• Netspændingen og stromforbruget fremgår af typepladen, der er anbragt inden i apparatet.
• Dette apparat skal ekstrabeskyttes javnfor
  stærkstromsreglementet.
  Producenten fraagger sig ethvert ansvar for skader pa personer, dyr ellering som folege af manglende overholdelse af lovgivningen.
  Hvis stikproppen og den LOVLIGE stikkontakt违法犯罪<|im_start|>assistant sammen, skal stikproppen udskiftes af en autoriseret tekniker.
• Der mä ikke benytttes forlaengerledninger eller multistikdåser.

Afbrydelse af elektricitet

Elektriciteten skal kunne afbrydes enten ved at tage stikket ud ell er ved hjaelp af en to-polet afbryder, der er anbragt før stikkontakten.

Vending af doren

Vending af doren

Koleskabsdoren kan abnes fra horeller venstre side.
Ved leveringen abnes skabsdoren fra venstre side. Folg disse instruktioner for at aendre dorens vending.

Bemark: For dorens abning vendes, tages stikket ud ell er strommen afbrydes.

I. Fjern skruerne (6), idet det overste panel (7) holds tæt til skabet. Fjern det overste panel
2. Fjern de to skruer (1), idet det overste haengsel (5) (hojreside) holds tael rammen. Fjern det overste haengsel (5).
3. Løf døren af den nederste hængselstap og læg den forsigtigt pa en plan overflade.
4. Fjern de to skruer (8) ved at undertsotte det nederste haengsel (2). Fjern det nederste haengsel (2).
5. Fjern forreste venstre fod (4) og flyt den til hore side.
6. For det nederste haengsel (2) saettes pa plads igen, fjernes haengselstappen (9), og haengslets retning vendes (2). Genmonter det nederste haengsel (2) i venstre side med de to skruer (8).
7. Genmonter haengselstappen (9) i nederste haengsel (2).
8. Sænk døren ned på tappen af nederste hængsel (9).
9. Idet doren holdes i lukkes position, genmonteres det overste hagensel (5) i venstre side med de to skruer (1). Stram ici skuerne (1) for daren er i niveau i forhold til stotteplanet.
10. Genmonter det overste panel med skruerne (6).

Bemark:

Hvis Servicecenteret udforer vending af doren, regnes det化进程 for et garantiindgreb.

Vending af fryseboksens lage

I. Fjern skruen i dorens holdetap nederst til hojre.
2. Fjern proppen i venstre side.
3. Fjern de to skruedaelsler i venstre side.
4. Skru de to skruer af.
5. Genmonter det hele i modsatte side.

Dorabning i venstre side
Fig.1

Dorabning i hore side
Fig. 2

AFTAGELIG PLADE

KOLESKABETS TOPPLADE 54 CM

SADAN FJERNES PLADEN INDEN SKABET PLACERES I RUMMET TIL INDBYGNING

Trin I

Fjern de 2 skruer pa skabets bagside

Trin 2

Loft pladen fra bagsiden, og tag den ud af de forreste fastgorelsespunkter

Trin 3

Sæt metalhaengslet på pladsigen med 2 skruer

skruer

skruer

skruer

TURVALLISUUSOHJEET

OHJEET ON LUETTAVA JA NIITA ON NOUDATETTAVA
