BRUGSANVISNING S_AG501DC Vonroc

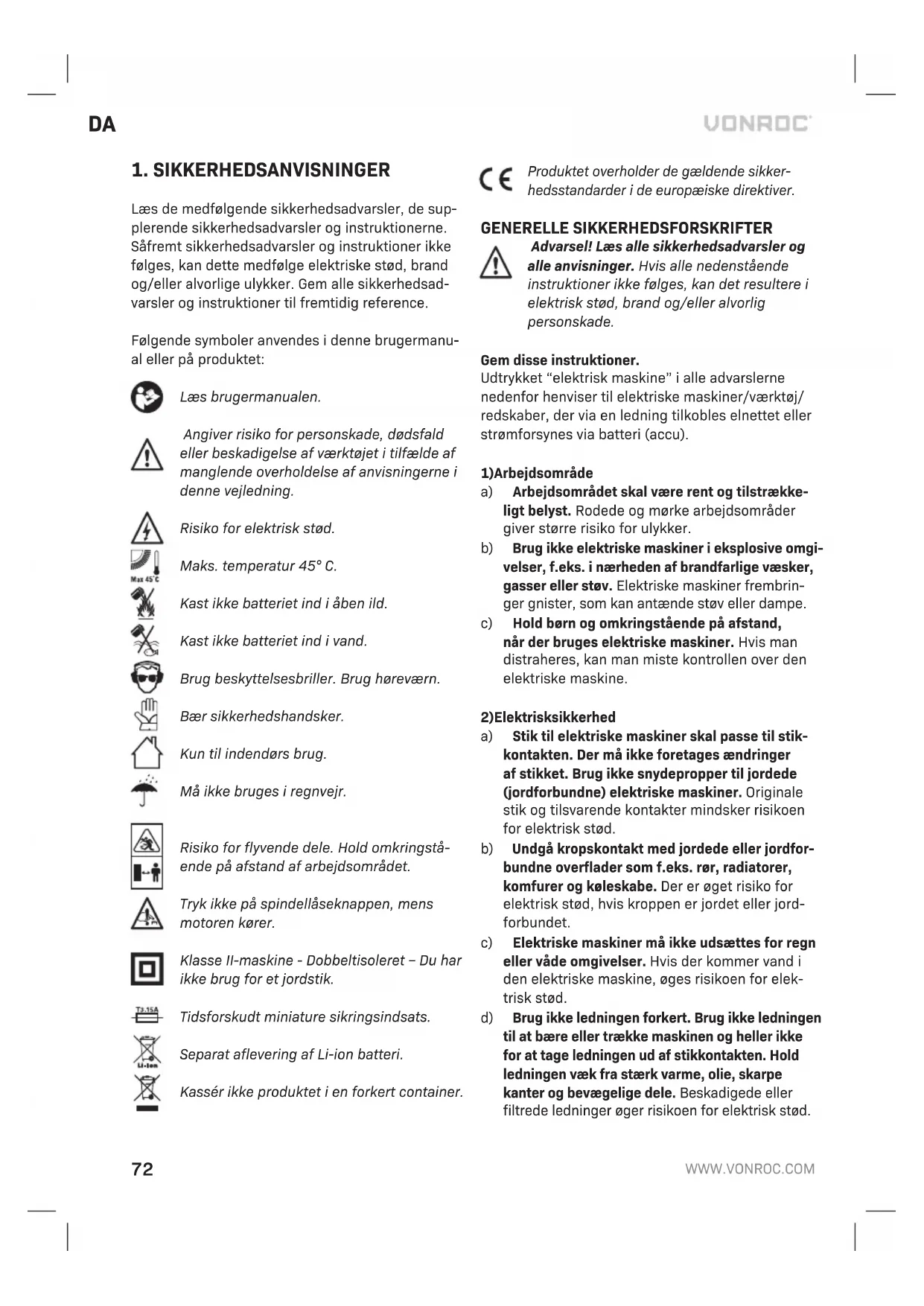

Oversættelse af den originale brugsanvisning 72

Læs de medfølgende sikkerhedsadvarsler, de sup- plerende sikkerhedsadvarsler og instruktionerne. Såfremt sikkerhedsadvarsler og instruktioner ikke følges, kan dette medfølge elektriske stød, brand og/eller alvorlige ulykker. Gem alle sikkerhedsad- varsler og instruktioner til fremtidig reference. Følgende symboler anvendes i denne brugermanu- al eller på produktet: Læs brugermanualen. Angiver risiko for personskade, dødsfald eller beskadigelse af værktøjet i tilfælde af manglende overholdelse af anvisningerne i denne vejledning. Risiko for elektrisk stød. Maks. temperatur 45° C. Kast ikke batteriet ind i åben ild. Kast ikke batteriet ind i vand. Brug beskyttelsesbriller. Brug høreværn. Bær sikkerhedshandsker. Kun til indendørs brug. Må ikke bruges i regnvejr. Risiko for flyvende dele. Hold omkringstå- ende på afstand af arbejdsområdet. Tryk ikke på spindellåseknappen, mens motoren kører. Klasse II-maskine - Dobbeltisoleret – Du har ikke brug for et jordstik. Tidsforskudt miniature sikringsindsats. Separat aflevering af Li-ion batteri. Kassér ikke produktet i en forkert container. Produktet overholder de gældende sikker- hedsstandarder i de europæiske direktiver. GENERELLE SIKKERHEDSFORSKRIFTER Advarsel! Læs alle sikkerhedsadvarsler og alle anvisninger. Hvis alle nedenstående instruktioner ikke følges, kan det resultere i elektrisk stød, brand og/eller alvorlig personskade. Gem disse instruktioner. Udtrykket “elektrisk maskine” i alle advarslerne nedenfor henviser til elektriske maskiner/værktøj/ redskaber, der via en ledning tilkobles elnettet eller strømforsynes via batteri (accu).

a) Arbejdsområdet skal være rent og tilstrække- ligt belyst. Rodede og mørke arbejdsområder giver større risiko for ulykker. b) Brug ikke elektriske maskiner i eksplosive omgi- velser, f.eks. i nærheden af brandfarlige væsker, gasser eller støv. Elektriske maskiner frembrin- ger gnister, som kan antænde støv eller dampe. c) Hold børn og omkringstående på afstand, når der bruges elektriske maskiner. Hvis man distraheres, kan man miste kontrollen over den elektriske maskine.

2) Elektrisk sikkerhed

a) Stik til elektriske maskiner skal passe til stik- kontakten. Der må ikke foretages ændringer af stikket. Brug ikke snydepropper til jordede (jordforbundne) elektriske maskiner. Originale stik og tilsvarende kontakter mindsker risikoen for elektrisk stød. b) Undgå kropskontakt med jordede eller jordfor- bundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis kroppen er jordet eller jord- forbundet. c) Elektriske maskiner må ikke udsættes for regn eller våde omgivelser. Hvis der kommer vand i den elektriske maskine, øges risikoen for elek- trisk stød. d) Brug ikke ledningen forkert. Brug ikke ledningen til at bære eller trække maskinen og heller ikke for at tage ledningen ud af stikkontakten. Hold ledningen væk fra stærk varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller filtrede ledninger øger risikoen for elektrisk stød.DA

e) Når en elektrisk maskine bruges udendørs, skal man bruge en forlængerledning, der er beregnet til udendørs brug. Hvis der bruges en forlængerledning, der er beregnet til udendørs brug, mindskes risikoen for elektrisk stød. f) Hvis det ikke kan undgås at bruge et maskin- værktøj i et fugtigt miljø, bør du anvende en forsyning, der er beskyttet af en fejlstrøms- afbryder (RCD). Brugen af en RCD reducerer risikoen for elektrisk stød.

3) Personlig sikkerhed

a) Vær agtpågivende, hold øjnene rette mod det, du laver, og brug almindelig sund fornuft, når du bruger en elektrisk maskine. Brug ikke en elektrisk maskine, hvis du er træt eller er under påvirkning af narkotika, alkohol eller medicin. Et øjebliks uopmærksomhed under arbejdet med en elektrisk maskine kan resultere i alvor- lig personskade. b) Brug personligt sikkerhedsudstyr. Brug altid beskyttelsesbriller. Sikkerhedsudstyr som støvmaske, skridsikre sko, hjelm eller høreværn, brugt når det er nødvendigt, mindsker risikoen for personskade. c) Undgå utilsigtet start. Sørg for, at der er slukket på afbryderen, før stikket sættes i stikkontak- ten. Hvis maskinværktøj bæres med fingeren på kontakten, eller når maskinværktøj strømføres med tændt kontakt, kan der nemt ske ulykker. d) Fjern justeringsnøgler og tænger, før der tæn- des for den elektriske maskine. En tang eller nøgle, der sidder på en roterende del af den elektriske maskine, kan resultere i personskade. e) Ræk ikke for langt ud. Stå sikkert på fødderne og vær altid i god balance. Det giver bedre kontrol over maskinen i uventede situationer. f) Tag passende tøj på. Bær ikke løstsiddende tøj eller smykker. Hold hår, tøj og handsker væk fra bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive grebet af bevægelige dele. g) Hvis der forefindes tilslutning til støvud sugning og –opsamling, skal man sørge for, at udstyret er tilsluttet og bruges. Brug disse muligheder for at mindske risikoen for støvrelaterede risici. h) Lad ikke kendskab opnået gennem hyppig brug af værktøj lade dig blive tilbagelænet og igno- rere værktøjssikkerhedsprincipper. En skødes- løs handling kan forårsage alvorlig personskade inden for en brøkdel af et sekund.

4) Brug og behandling af elektriske maskiner

a) Brug ikke magt på den elektriske maskine. Brug kun den elektriske maskine til det, den er beregnet til. Den rette elektriske maskine gør arbejdet bedre og mere sikkert ved den effekt, der er foreskrevet. b) Brug ikke den elektriske maskine, hvis afbry- deren ikke kan tænde og slukke. En elektrisk maskine, der ikke kan tændes og slukkes på afbryderen, er farlig og skal repareres. c) Tag stikket ud af stikkontakten før justering, udskiftning af tilbehør, og før den elektriske maskine gemmes væk. Sådanne forebyggende sikkerhedsforanstaltninger mindsker risikoen for, at den elektriske maskine starter ved et uheld. d) Elektriske maskiner, der ikke bruges, skal opbevares utilgængeligt for børn, og personer, der ikke har kendskab til den elektriske ma- skine eller disse instruktioner, må ikke bruge den elektriske maskine. Elektriske maskiner er farlige i hænderne på uøvede personer. e) Elektriske maskiner skal vedligeholdes. Check for forkert justering og fastsiddende bevægelige dele, defekte dele og andre ting, som kan påvir- ke den elektriske maskines korrekte funktion. Hvis den elektriske maskine er beskadiget, skal den repareres før brug. Mange ulykker skyldes, at elektriske maskiner er dårligt vedligeholdt. f) Skærende værktøj skal holdes skarpe og rene. Korrekt vedligeholdt skærende værktøj med skarpe skær kommer ikke så let til at sidde fast og er nemmere at styre. g) Brug den elektriske maskine, tilbehør, tool-bits osv. i henhold til disse instruktioner og på den måde, som denne specielle maskine er bereg- net til, idet man skal tage hensyn til arbejds- forholdene og arbejdet, der skal udføres. Brug af den elektriske maskine til andet, end den er beregnet til, kan resultere i farlige situationer. h) Hold håndtag og gribeflader tørre, rene og fri fra olie og fedtstof. Glatte håndtag og gribefla- der giver ikke mulighed for sikker håndtering og kontrol af værktøjet i uventede situationer.

5) Batteriværktøj anvendelse og vedligeholdelse

a) Genoplad kun med oplader som er specificeret af fabrikanten. En oplader som er anvendelig for en type batteripakning kan forårsage brand, når den anvendes med en anden batteripakning. b) Anvend kun elektroværktøj med særlig egnede batteripakninger. Anvendelse af enhver anden74

batteripakning kan give risiko for ulykker og brandfare. c) Når batteripakning ikke anvendes, holdes det altid på afstand af enhver metalgenstand såsom papirklips, mønter, nøgler, søm eller andre små metal genstande der kan lave en forbindelse fra én terminal til en anden. Ved at kortslutte batte- riterminalerne sammen kan forårsage brandfare.

Under dårlige forhold kan væske udløbe fra batteriet; undgå kontakt med dette. Hvis kontakt alligevel forekommer, skylles der med vand. Hvis væske kommer i øjnene, skal der øjeblikkeligt søges lægehjælp. Væske som udløber fra batte- riet kan forårsage irritationer og forbrændinger. e) Brug ikke en batteripakke eller et værktøj, der er beskadiget eller modificeret. Beskadi- gede eller modificerede batterier kan udvise uforudsigelig adfærd, hvilket resulterer i brand, eksplosion eller risiko for personskade. f) Undlad at udsætte en batteripakke eller et værktøj for åben ild eller for høj temperatur. Udsættelse for åben ild eller temperatur over 130 °C kan forårsage eksplosion. BEMÆRK Temperaturen „130 °C“ kan erstattes af temperaturen „265 °F“. g) Følg alle opladningsinstruktioner, og oplad ikke batteripakken eller værktøjet uden for tempe- raturintervallet specificeret i instruktionerne. Forkert opladning eller opladning ved tempe- raturer uden for det specificerede interval kan beskadige batteriet og øge risikoen for brand.

a) Få foretaget service på dit maskinværktøj af en kvalificeret reparatør, der kun bruger identiske udskiftningsdele. Dette sikrer, at maskinværk- tøjet fortsat er sikkert at bruge.

Foretag aldrig service på beskadigede batteripak- ker. Service af batteripakker bør kun udføres af producenten eller autoriserede serviceudbydere.

HANDLINGER: a) Dette maskinværktøj er beregnet til at blive anvendt som slibeværktøj. Læs alle sikkerheds- advarsler, anvisninger, illustrationer og specifi- kationer, der følger med dette maskinværktøj. Hvis alle nedenstående anvisninger ikke følges, kan det resultere i elektrisk stød, brand og/eller alvorlige personskader. b) Det anbefales ikke at udføre handlinger såsom pudsning, stålbørstning og polering med dette maskinværktøj. Handlinger, som maskinværk- tøjet ikke er udformet til, kan være farlige og forårsage personskader. c) Brug ikke tilbehør, som ikke er udformet speci- fikt og anbefalet af værktøjsproducenten. Bare fordi tilbehøret kan sættes på maskinværktøjet, betyder det ikke nødvendigvis, at handlingen er sikker. d) Tilbehørets nominelle hastighed skal være mindst lig med den maksimale hastighed, der er angivet på maskinværktøjet. Tilbehør, der drives hurtigere end deres nominelle hastighed, kan gå i stykker og flyve fra hinanden. e) Den udvendige diameter og tykkelsen af dit tilbehør skal være inden for dit maskinværktøjs nominelle kapacitet. Tilbehør i forkerte størrelser kan ikke beskyttes eller styres på passende vis. f) Gevindmontering af tilbehør skal passe til slibe- værktøjets spindelgevind. I forbindelse med tilbehør, der flangemonteres, skal tilbehørets buehul passe til flangens positionsdiameter. Tilbehør, der ikke passer til monteringsudstyret på maskinværktøjet, kommer ud af balance, vi- brerer for meget og kan resultere i tabt kontrol. g) Brug ikke beskadiget tilbehør. Inden hver an- vendelse skal du efterse tilbehøret, som f.eks. sliberuller for splinter og revner, bagpuder for revner og for kraftigt slid, metalbørste for løse eller revnede metaltråde. Hvis maskinværktøjet eller tilbehøret tabes, skal det efterses for ska- der, eller der skal monteres et stykke tilbehør, der ikke er beskadiget. Når du har efterset og monteret et stykke tilbehør, skal du selv og evt. tilskuere stille jer på afstand af det roterende tilbehørs plane overflade og tænde maskin- værktøjet ved maksimal hastighed uden last i et minut. Beskadiget tilbehør går som regel i stykker i løbet af denne testtid. h) Bær personligt sikkerhedsudstyr. Afhængigt af anvendelsen bør du bruge ansigtsskærm eller sikkerhedsbriller. Bær om nødvendigt støvmaske, høreværn, handsker og værksteds- forklæde, der kan stoppe små slibestykker eller fragmenter. Øjenværnet skal kunne stoppe flyvende rester, der opstår under forskellige handlinger. Støvmasken eller filtermasken skal kunne filtrere partikler, der opstår under hand- lingen. Længerevarende eksponering for høje lyde kan resultere i høretab.DA

i) Tilskuere skal holde sig på sikker afstand af

arbejdsområdet. Alle, der bevæger sig ind på arbejdsområdet, skal bære personligt sikker- hedsudstyr. Fragmenter eller ødelagt tilbehør kan flyve væk og forårsage personskader uden for handlingens nærmeste område. j) Hold kun maskinværktøjet ved de isolerede gribeflader, når du udfører en handling, hvor skæretilbehøret muligvis kan komme i kontakt med skjulte ledningstråde eller dets egen led- ning. Hvis skæretilbehør kommer i kontakt med en strømført ledning, kan det gøre maskinværk- tøjets eksponerede metaldele strømførte og dermed give operatøren stød. k) Anbring ledningen væk fra det roterende tilbe- hør. Hvis du mister kontrol, kan ledningen blive skåret over eller fanget, og din hånd eller arm kan blive trukket ind i det roterende tilbehør. l) Læg aldrig maskinværktøjet ned, før tilbehøret er standset helt. Det roterende tilbehør kan gri- be fat i overfladen og trække maskinværktøjet ud af din kontrol. m) Lad ikke maskinværktøjet være tændt, mens du bærer det ved siden af dig. En utilsigtet kontakt med det roterende tilbehør kan gribe fat i dit tøj, hvormed tilbehøret trækkes ind til din krop. n) Rengør maskinværktøjets udluftningshuller re- gelmæssigt. Motorblæseren trækker støv ind i huset, og en for stor akkumulering af metalpul- ver kan forårsage el-farer. o) Brug ikke maskinværktøjet i nærheden af brændbare materialer. Gnister kan antænde disse materialer. p) Brug ikke tilbehør, der kræver flydende køle- midler. Hvis der bruges vand eller andre flyden- de kølemidler, kan det resultere i stød, som evt. forårsager dødsfald. Tilbageslag og relaterede advarsler Tilbageslag er en pludselig reaktion på en roteren- de rulle, en bagpude, børste eller andet tilbehør, der bliver klemt eller fanget. Når det roterende tilbehør bliver klemt eller fanget, standser det hurtigt, hvilket til gengæld tvinger det ukontrol- lerede maskinværktøj i den modsatte retning af tilbehørets rotation ved fastsættelsespunktet. Hvis en sliberulle f.eks. bliver klemt eller fanget af arbejdsstykket, kan kanten af rullen, der trænger ind i klempunktet, gribe fat i materialets overflade og dermed få rullen til at ryge ud eller slå ud. Rullen kan enten bevæge sig hen mod eller væk fra ope- ratøren, afhængigt af rullens bevægelsesretning ved klempunktet. Sliberuller kan også blive ødelagt under disse forhold. Tilbageslag opstår som et resultat af misbrug af maskinværktøjet og/eller forkerte operationsprocedurer eller forhold og kan undgås ved at træffe de passende foranstaltninger, som angivet herunder. a) Hold godt fast i maskinværktøjet, og anbring din krop og arm på en sådan måde, at du kan modstå tilbageslagskræfter. Brug altid hjæl- pehåndtaget, hvis det forefindes, for at få en maksimal kontrol over tilbageslag og momen- treaktion under opstart. Operatøren kan styre momentreaktioner eller tilbageslagskræfter, hvis der træffes de passende foranstaltninger. b) Hold aldrig hånden i nærheden af det roterende tilbehør. Tilbehør kan slå tilbage over hånden. c) Du må aldrig befinde dig i det område, hvor maskinværktøjet bevæger sig hen, hvis der opstår tilbageslag. Tilbageslag driver værktøjet i den modsatte retning af rullens bevægelse ved hindringspunktet. d) Vær særlig forsigtig, når du arbejder på hjørner, skarpe kanter osv. Undgå at bumpe tilbehøret og udsætte det for hindringer. Hjørner, skarpe kanter eller bump har tendens til at hindre det roterende tilbehør og forårsage tab af kontrol eller tilbageslag. e) Påmontér ikke et savkædeskæreblad eller en savklinge. Disse klinger kan skabe hyppigt tilbageslag og tab af kontrol.

HANDLINGER: a) Brug kun rulletyper, der anbefales til dit ma- skinværktøj, og den specifikke afskærmning, der er udformet til den valgte rulle. Ruller, som maskinværktøjet ikke er udformet til, kan ikke sikres på passende vis og dermed farlige. b) Slibeoverfladen af de midterste nedtrykkede ruller skal monteres under den plane flade af afskærmningskanten. En forkert monteret rulle, der projekteres ud gennem den plane flade af afskærmningskanten, kan ikke beskyttes på passende vis. c) Afskærmningen skal være fastgjort sikkert til maskinværktøjet og anbringes med henblik på maksimal sikkerhed, så den mindst mulige mængde af rullen eksponeres mod operatøren.76

Afskærmningen hjælper med at beskytte operatøren mod ødelagte rullefragmenter, utilsigtet kontakt med rullen og gnister, der kan antænde tøj. d) Ruller må kun bruges til anbefalede anvendel- ser. F.eks.: slib ikke med siden af en afskæ- ringsrulle. Slibende afskæringsruller er bereg- net til periferisk slibning, og hvis disse ruller påføres kraft fra siden, kan det knuse dem. e) Brug altid ubeskadigede rulleflanger, der har den rigtige størrelse og form, til din valgte rul- le. Korrekte rulleflanger understøtter rullen og reducerer dermed risikoen for, at en rulle bliver ødelagt. Flanger til afskæringsruller kan variere fra sliberulleflanger. f) Brug ikke nedslidte ruller fra større maskin- værktøjer. Ruller, der er beregnet til større ma- skinværktøjer, er ikke velegnede til den højere hastighed af et mindre værktøj og kan sprænge.

YDERLIGERE SIKKERHEDSADVARSLER FOR

SLIBESKIVESKÆRENDE HANDLINGER: Slibeskiveskæring er kun velegnet, hvis der bruges en særlig afskærmning (medfølger ikke) fig. E2 - F2. a) Undgå at få afskæringsrullen i klemme eller at bruge for mange kræfter. Forsøg ikke at fore- tage et for dybt snit. Hvis rullen overbelastes, øges belastningen og risikoen for, at rullen bliver snoet eller sætter sig fast i snittet samt for, at der opstår tilbageslag eller rullebeskadigelse. b) Undgå at stille dig på linje med og bag den roterende rulle. Når rullen bevæger sig væk fra din krop under handlingen, kan det mulige tilbageslag drive den roterende rulle og maskin- værktøjet direkte hen mod dig. c) Når rullen sætter sig fast, eller når et snit af en eller anden årsag afbrydes, skal du slukke for maskinværktøjet og holde det stille, indtil rullen stopper helt. Forsøg aldrig at fjerne afskæringsrullen fra snittet, mens rullen er i bevægelse, da der så kan opstå tilbageslag. Undersøg og træf korrigerende foranstaltninger for at fjerne årsagen til fastsættelsen af rullen. d) Start ikke forfra med skærehandlingen i ar- bejdsstykket. Lad rullen nå den fulde hastighed og før den forsigtigt ind i snittet. Rullen kan sætte sig fast, ryge op eller slå tilbage, hvis maskinværktøjet startes i arbejdsstykket igen.

Understøt paneler eller et evt. overdimensione- ret arbejdsstykke for at minimere risikoen for, at rullen bliver klemt fast og slår tilbage. Større arbejdsstykker har tendens til at falde sammen under deres egen vægt. Der skal anbringes støt- ter under arbejdsstykket nær snitlinjen og nær kanten af arbejdsstykket på begge sider af rullen. f) Vær ekstra forsigtig, når du laver et “lomme- snit” i eksisterende vægge eller andre blinde områder. Rullen, der stikker ud, kan skære gas- eller vandrør, el-ledninger eller genstande over, som kan forårsage tilbageslag.

SIKKERHEDSADVARSLER FOR BATTERI

a) Åbn ikke batteriet. Fare for kortslutning. b) Beskyt batteriet mod varme, f.eks. mod kon- tinuerligt intenst sollys, brand, vand og fugt. Fare for eksplosion. c) I tilfælde af skade og forkert brug af batteriet, kan der blive udsendt dampe. Udluft området, og søg lægehjælp i tilfælde af klager. Dampene kan irritere åndedrætssystemet. d) Brug kun batteriet sammen med dit VONROC- produkt. Denne foranstaltning alene beskytter batteriet mod farlig overbelastning. e) Batteriet kan blive beskadiget af spidse gen- stande såsom søm eller skruetrækkere eller af eksternt påført kraft. Der kan opstå en intern kortslutning, og batteriet kan brænde, ryge, eksplodere eller bliver overophedet.

VEDRØRENDE OPLADEREN

Tilsigtet brug Oplad kun CD801AA og CD803AA genopladelig type Batteripakker med opladeren. Andre typer batterier kan sprænge og dermed forårsage per- sonskader og beskadigelser. a) Dette apparat er ikke beregnet til at blive anvendt af personer (herunder børn) med re- ducerede fysiske, sansemæssige eller mentale evner samt med manglende erfaring eller viden, med mindre de bliver overvåget eller instrueret. b) Børn skal overvåges, så de ikke leger med apparatet. c) Oplad ikke batterier, der ikke er genopladelige! d) Under opladningen skal batterierne anbringes i et område med god udluftning!DA

Elektrisk sikkerhed Kontroller altid, at strømforsyningens spæn- ding svarer til spændingen på typeskiltet.

• Brug ikke maskinen, hvis strømkablet eller stikket er beskadiget.

• Brug kun forlængerledninger, der passer til maskinens spænding og som har en mini- mumtykkelse på 1.5 mm². Hvis du anvender en kabeltromle, skal kablet altid rulles helt ud.

2. MASKINOPLYSNINGER

Tilsigtet brug Din vinkelsliber er udformet til at slibe murværk og stålmaterialer uden brug af vand. Ved skæring skal der bruges en særlig afskærmning som beskyttelse (medfølger ikke). Fig. F2. TEKNISKE SPECIFIKATIONER Denne vejledning er udarbejdet til forskellige sæt/varenumre. Kontroller det tilsvarende varenummer i nedenstående tabel med specifikationer for den korrekte sammensætning og indholdet af dit sæt. Model nr Batterier inkluderet Opladere inkluderet AG501DC

Model nr. CD801AA Batteritype Lithium-IonSpænding 20V Kapacitet 2,0 AhAnbefalet oplader CD802AAVægt 0,3 kg Model nr. CD802AA Opladerinput 220-240V, 50Hz 0,4AOpladeroutput 21V 2,5AOpladningstid 2 Ah batteri 60 minutterOpladningstid 4 Ah batteri 120 minutterAnbefalede batterier CD801AA, CD803AAVægt 0,36 kg Model nr. CD803AA Batteritype Lithium-IonSpænding 20V Kapacitet 4,0 AhAnbefalet oplader CD802AAVægt 0,65 kg Brug høreværn. Brug kun de følgende batterier af VONROC VPOWER 20V-batteriplatform. Brug af andre batterier kan forårsage personskade eller beskadigelse af værktøjet. CD801AA 20V, 2Ah Lithium-Ion CD803AA 20V, 4Ah Lithium-Ion Den følgende oplader kan bruges til at oplade disse batterier. CD802AA Hurtig oplader Batterierne af VONROC VPOWER 20V-batteriplat- formen kan udskiftes med alle VONROC VPOWER 20V-batteriplatformsværktøjer.78

Vibrationsniveau Det vibrationsniveau, der er anført bag på denne betjeningsvejledning er målt i henhold til den stan- dardiserede test som anført i EN 60745; den kan benyttes til at sammenligne to stykker værktøj og som en foreløbig bedømmelse af udsættelsen for vibrationer, når værktøjet anvendes til de nævnte formål: - anvendes værktøjet til andre formål eller med andet eller dårligt vedligeholdt tilbehør, kan dette øge udsættelsesniveauet betydeligt; - de tidsrum, hvor værktøjet er slukket, eller hvor det kører uden reelt at udføre noget arbejde, kan reducere udsættelsesniveauet betydeligt. Beskyt dig selv imod virkningerne af vibrationer ved at vedligeholde værktøjet og dets tilbehør, ved at holde dine hænder varme og ved at organisere dine arbejdsmønstre. BESKRIVELSE Tallene i den følgende tekst korresonderer med afbildningen på side 2-5.

2. Frigivningshåndtag til afskærmning

5. Tænd/sluk-kontakt

6. Tilslutningspunkt for sidehåndtag

10. Rulleskive (medfølger ikke)

14. Knap til oplåsning af batteri

Tag batteriet ud, inden der udføres arbejde på el-værktøjet. Batteriet skal oplades inden første brug. Sådan sættes batteriet ind i maskinen (fig. C-1) Sørg for, at batteriets yderside er ren og tør, inden du forbinder det til opladeren eller maskinen.

2. Skub batteriet længere frem, indtil det klikker

på plads. Sådan fjernes batteriet fra maskinen (fig. C-1)

Hold knappen til oplåsning af batteriet (14) nede.

2. Skub batteriet tilbage ud af maskinen, som vist

på Fig. C-1. Kontrol af batteriets opladestatus (fig. C-2)

• Tryk kortvarigt på knappen (15) på batteriet for at kontrollere batteriets opladningsstatus.

• Batteriet har 3 lamper, der angiver opladnings- niveauet. Jo flere lamper, der lyser, des mere opladning er der tilbage i batteriet.

• Når lamperne ikke lyser, betyder det, at batteri- et er tomt og skal oplades med det samme. Opladning af batteriet med opladeren (fig. C-2)

3. Skub batteriet, indtil det er helt inde i åbningen.

4. Sæt opladerstikket i en stikkontakt, og vent et

øjeblik. LED-indikatorerne på opladeren (18) lyser og viser opladerens status. Opladeren har 2 LED-indikatorer (18), som indike- rer opladningsprocessens status: Rød LED status Grøn LED status OpladerstatusSlukket Slukket Ingen strømSlukket TændtStandby-tilstand:- Intet batteri isat, eller- Batteri isat, men opladningen blev afsluttetTændt SlukketBatteriopladning i gang

• Det kan tage op til 60 minutter at lade 2 Ah batteriet helt op.

• Det kan tage op til 120 minutter at lade 4 Ah batteriet helt op.DA

Når batteriet er ladet helt op, skal du tage opladerens stik ud af kontakten og fjerne batteriet fra opladeren. Når maskinen ikke bruges gennem en længere periode, er det bedst at opbevare batteriet i opladet tilstand. Montering af afskærmningen (fig. E og F)

1. Stil maskinen på et bord, så spindlen (7) vender

2. Anbring afskærmningen (3) over maskinhove-

det, som vist på Figur E, mens du sørger for, at ryggene på afskærmningen falder ind i maskin- hovedets hakker.

3. Vend afskærmningen mod uret, som vist på

figur F, og fastgør frigivningshåndtaget til afskærmningen (2).

4. Du kan justere afskærmningens position ved at

frigive håndtaget (2), justere afskærmningen til den ønskede position og fastgøre håndtaget for at låse den. Montering og fjernelse af skiven (fig. D) Brug aldrig maskinen uden afskærmningen. Brug kun skarpe og ubeskadigede rulleskiver.

• Brug altid en velegnet rulleskive til denne ma- skine med diameter Ø115mm og en borings- diameter fra 22,2 mm. Rulleskiven skal have en tykkelse på 6 mm ved slibning og 3 mm ved skæring. Monteringsrulleskiven må ikke berøre afskærmningen. Montering

1. Stil maskinen på et bord, så afskærmningen (3)

fastspændingsmøtrikken (11) godt på spindlen (7) ved hjælp af skruenøglen (12). Fjernelse

1. Stil maskinen på et bord, så afskærmningen (3)

fastspændingsmøtrikken (11) ved hjælp af skruenøglen (12).

fastspændingsmøtrikken (11) godt ved hjælp af skruenøglen (12). Montering af sidehåndtaget (fig. A og G)

• Sidehåndtaget (8) kan skrues ind i et af håndta- gets tresidede forbindelsespunkter (6).

Sørg for, at arbejdsemnet er korrekt støttet eller fastgjort. Tænd og sluk (fig. B)

• Tænd for maskinen i kontinuerlig tilstand ved at skubbe tænd/sluk-kontakten (5) til højre og skubbe tænd/sluk-kontakten (5) i retningen af slibeskiven (fig. B1).

• Sluk for maskinen ved at trykke på den nederste del af tænd/sluk-kontakten (5) (fig. B2). Hold maskinen væk fra arbejdsstykket, når du tænder og slukker den, da rulleskiven ellers kan beskadige arbejdsstykket.

• Spænd arbejdsstykket godt fast, eller brug en anden metode til at sikre, at det ikke kan flytte sig under arbejdet.

• Kontrollér regelmæssigt skiverne. Slidte rul- leskiver har en negativ virkning på maskinens ydeevne. Skift til en ny rulleskive i god tid. Afgratning (fig. H) En vinkelhældning på mellem 30° og 40° giver de bedste resultater ved afgratning. Bevæg maskinen frem og tilbage med et let tryk. Dette forhindrer, at arbejdsstykket bliver affarvet eller for varmt, og at der bliver lavet riller. Brug aldrig slibeskæreskiver til afgratnings- arbejde! Skæring (fig. I) Ved skæring skal der bruges en særlig afskærmning som beskyttelse (medfølger ikke). Hold god kontakt med arbejdsstykket for at forhindre vibrationer, og undlad at vippe eller påføre tryk under skæringen. Brug et moderat tryk under arbejdet, som passer til det materiale, der arbejdes på. Sænk ikke80

rulleskivernes hastighed ved at påføre modtryk fra siden. Den retning, du vil skære i, er vigtig. Maskinen skal altid arbejde imod skæreretningen. Bevæg der- for aldrig maskinen i den anden retning! Der er risiko for, at maskinen sætter sig fast i snittet og dermed forårsager tilbageslag, og at du mister kontrollen. Tips til optimal brug

• Fastspænd arbejdsstykket. Brug en fastspæn- dingsenhed til små arbejdsstykker.

• Hold maskinen med begge hænder.

• Vent, til maskinen har nået fuld hastighed.

• Anbring rulleskiven på arbejdsstykket.

• Bevæg langsomt maskinen langs arbejdsstyk- ket, mens du trykker rulleskiven fast ned mod arbejdsstykket.

• Påfør ikke for meget tryk på maskinen. Lad maskinen gøre arbejdet.

• Sluk for maskinen, og vent på, at den standser helt, inden du lægger maskinen fra dig.

Før rengøring og vedligeholdelse skal du altid slukke for maskinen og fjerne batteripakken fra maskinen. Rengør maskinbeklædningerne regelmæssigt med en blød klud, helst efter hver anvendelse. Sørg for, at der ikke er støv eller snavs i ventilationsåbnin- gerne. Fjern snavs, der sidder meget godt fast, med en blød klud, der er fugtet i sæbevand. Brug ikke opløsningsmidler, som f.eks. benzin, sprit, ammoniak osv. Kemikalier som disse beskadiger de syntetiske komponenter. MILJØ Defekte og/eller bortskaffede elektriske og elektroniske apparater skal afleveres på en passende genbrugsstation. Kun for EU-lande Smid ikke el-værktøjer ud sammen med alminde- ligt affald. I henhold til de europæiske direktiver 2012/19/EU for elektrisk og elektronisk udstyr og er implementeret i henhold til nationale rettigheder, el-værktøj som ikke længere er anvendelig skal indsamles separat og genbruges på en miljøvenlig måde. GARANTIVILKÅR VONROC produkter er udviklet efter de højeste kvalitetsstandarder og er garanteret fri for mangler i såvel materialer som udførelse i den lovpligtige periode, der starter fra datoen for det oprindelige køb. Skulle produktet udvikle nogen fejl i løbet af denne periode på grund af defekte materialer og/ eller fabrikationsfejl, så kontakt VONROC direkte. De følgende forhold er udelukket fra denne garanti:

• Reparationer og eller rettelser er blevet foretaget eller forsøgt foretaget på maskinen af uautorise- rede servicecentre.

• Værktøjet har været misligholdt, misbrugt eller vedligeholdt forkert.

• Ikke originale reservedele er blevet anvendt. Dette udgør den eneste garanti fra virksomheden enten udtrykt eller underforstået. Der er ingen andre garantier udtrykt eller underforstået, som strækker sig ud over forsiden heraf, heri, herunder underforståede garantier for salgbarhed og egnet- hed til et bestemt formål. VONROC vil under ingen omstændigheder være ansvarlig for hændelige skader eller følgeskader. Forhandlernes afhjælp- ningsmidler vil være begrænsede til reparation eller udskiftning af fejlbehæftede enheder eller dele. Produktet og brugermanualen kan ændres. Specifi- kationerne kan ændres uden forudgående varsel.PL
