WM14VKH0TR - Vaskemaskine SIEMENS - Gratis brugsanvisning og manual

Produkttype	Vaskemaskine
Mærke	Siemens
Model	WM14VKH0TR
Mål (H x B x D)	85 x 60 x 60 cm
Vægt	70 kg
Vaskekapacitet	8 kg
Energiklasse	A+++
Centrifugehastighed	1400 o/min
Strømforsyning	220-240 V, 50 Hz
Hovedfunktioner	Udsat start, Sluttid, Ekstra skylning, SpeedPerfect
Vedligeholdelse og rengøring	Rengøring af tromle, sæbeskuffe, tilgængeligt pumpfilter
Sikkerhed	Børnesikring, overløbssikring, ubalance system
Reservedele og reparerbarhed	Reparationsvejledning inkluderet; dele: top, betjeningspanel, sæbeskuffe, håndtag, låge, pakning, lågelås, tromlebelysning, pumpe dæksel, frontpanel
Generelle oplysninger	Gratis brugs- og installationsvejledning, 505 sider, tilgængelig på flere sprog

Ofte stillede spørgsmål - WM14VKH0TR SIEMENS

Hvordan udskifter jeg lågepakningen?

Fjern først sæbeskuffen, lågen, pumpe dækslet og frontpanelet. Løsn spændebåndet med et plastværktøj, fjern den gamle pakning og installer den nye i omvendt rækkefølge. Spænd båndet til 3,4 Nm. Brug beskyttelseshandsker mod skarpe kanter.

Hvordan udskifter jeg lågelåsen?

Afbryd apparatet og luk for vandtilførslen. Fjern toppen, betjeningspanelet, lågen, spændebåndet, frontpanelet og pakningen. Afbryd stikket til låsen og demonter den. Saml i omvendt rækkefølge. En elektroteknisk test i henhold til VDE 0701 er nødvendig efter udskiftning.

Hvordan rengør jeg pumpens filter?

Åbn pumpe dækslet nederst til højre på apparatet. Fjern dækslet ved at dreje det. Rengør filteret og sæt det på plads igen. Sørg for, at apparatet er tømt for vand, før du begynder.

Hvordan fjerner jeg sæbeskuffen?

Åbn sæbeskuffen, tryk på indsatslåsen nedad (trin 2.1) og træk skuffen helt ud. For at samle den igen, gør det i omvendt rækkefølge.

Hvilke værktøjer er nødvendige til reparationer?

Du har brug for en Torx TX20 skruetrækker med hul, en momentnøgle (20-100 Nm), flade skruetrækkere (3,5 og 5,5 mm), en vinklet spidstang, en skærbider, kombinationsnøgler (10, 13, 17 og 16 mm) og et plastik hjælpeværktøj (ref. 15000155).

Hvordan udskifter jeg tromlebelysningen?

Afbryd apparatet og luk for vandet. Fjern toppen, sæbeskuffen, betjeningspanelet. Tag lysenheden ud, afbryd de elektriske forbindelser og fjern lyset fra holderen. Saml i omvendt rækkefølge.

Hvordan udskifter jeg betjeningspanelet?

Afbryd apparatet og luk for vandet. Fjern toppen og sæbeskuffen. Fjern skruer og fastgørelser, afbryd stikket til styreenheden, og fjern panelet. Saml i omvendt rækkefølge.

Hvad gør jeg ved vandlækage?

Kontrollér slangeforbindelser, lågepakning (slid eller deformation) og pumpens filter (tilstoppet). Se vejledningen for udskiftning af lågepakning eller pumpe dæksel.

Hvordan fjerner jeg toppen af maskinen?

Afbryd apparatet og luk for vandtilførslen. Fjern skruerne bagpå, skub toppen bagud, og løft den af. Samling sker i omvendt rækkefølge.

Kan jeg selv reparere min vaskemaskine?

Ja, vejledningen indeholder reparationsråd for udskiftning af dele som top, betjeningspanel, sæbeskuffe, låge, pakning, lås, belysning osv. Følg sikkerhedsinstruktioner (afbryd, luk vand) og brug handsker. For elektriske dele anbefales en VDE-test efter reparation.

BRUGSANVISNING WM14VKH0TR SIEMENS

1 Om dette Dokument 66

1.1 Vigtig information 66
1.1.1 Formal 66
1.2 Forklaring af symboler 66
1.2.1 Fareniveauer 66
1.2.2 Faresymboler.. 66
1.2.3 Advarslernes opbyng 67
1.2.4 Generelle symboler 67

Varktojer og hjaelpemidler 68

Reparation 69

3.1 Udskiftning af topplade 69
3.1.1 Fjernelse af topplade 69
3.1.2 Montering af topplade 69
3.2 Udskiftning af betjeningspanel 70
3.2.1 Fjernelse af betjeningspanel 70
3.2.2 Montering af betjeningspanel 70
3.3 Udskiftning af saebeskiffe 71
3.3.1 Fjernelse af saebeskuffe 71
3.3.2 Montering af saebeskiffe 71

3.4 Udskiftning af sæbeskuffens handtag 72
3.4.1 Fjernelse af saebskuffens handtag 72
3.4.2 Montering af saebskuffens handtag 72
3.5 Udskiftning af dor 73
3.5.1 Fjernelse af dor 73
3.5.2 Montering af dor 73
3.6 Udskiftnig af dorkomponenter 74
3.6.1 Fjernelse af dorkomponenter 74
3.6.2 Montering af dorkomponenter 74
3.7 Udskiftning af dorpakning 75
3.7.1 Fjernelse af dorpakning.. 75
3.7.2 Montering af dorpakning 78
3.8 Udskiftning af dorlas 79
3.8.1 Fjernelse af drolas 79
3.8.2 Montering af drolas 80
3.9 Udskifting af tromleys 81

3.9.1 Fjemelse af tromlelys.. 81
3.9.2 Montering af tromelyse 81

3.10 Udskiftning af pumpens afdækning 82

3.10.1 Fjernelse af pumpens afdaekning 82
3.10.2 Montering af pumpens afdaekning 82

3.11 Udskiftning af frontpanel 83

3.11.1 Fjemelse af frontpanel 83
3.11.2 Montering af frontpanel 85

Om dette Dokument

1.1 Vigtig information

1.1.1 Formal

Disse reparationsanvisninger hijelper kunden til selv at kinne reparere apparater i henhold til den gaeldende lovigving om miljøvenligt design (fra 03/2021).

De indeholder information om, hvordan der udskiftes bestemte reservedele, herunder advarsler og risici.

Kontakt kundeservice i tilfälde af sporgsmål. Vi patager os kun ansvar for skader, hvis reparationsanvisningerne er fuldt korrekt.

1.2 Forklaring af symboler

1.2.1 Fareniveauuer

Adverselsniveauerne bestar af et symbol og et signalord. Signalordene indikerer faresns alvor.

Advarselsniveau Betydning
FARE	Manglende overholdelse af advarsels-meddelelsen vil medføre død eller alvorli-ge kvæstelser.
ADVARSEL	Manglende overholdelse af advarsels-meddelelsen kan medføre død eller alvorli-lege kvæstelser.
PAS Pål	Manglende overholdelse af advarsels-meddelelsen kan medføre mindfulness køe-stelser.
BEMAERKI	Manglende overholdelse af advarsels-meddelelsen kan medføre materiel be-skadigelse.

Tabel 1:Fareniveauer

1.2.2 Faresymboler

Faresymboler er symbolske visninger, der giver en indikation af faretypen.

Faresymbol Betydning
!	Generel adverselsmeddeelse
	Fare for elektrisk spænding
	Eksplosionsfare
	Fare for at skære sig

Om dette Dokument

Faresymbol Betydning
	Fare for klemning
	Fare pga. varme overflader
	Fare pga. kraftigt magnetfelt
	Fare pga. ikke-ioniserende stråling

Tabel 2: Faresymboler

1.2.3 Advarslernes opbygning

Advansler i dette dokument har et standardiseret udseende og en standardiseret op-byng.

FARE

Farens type og I

Mulige folger, hvis faren/advarslen ignoreres.

Fare for elektrisk stød pga. spændingsførende dele!

Dd ved elektrisk std

• Afbyrd apparatus fra stremforsyningen i mindfulness 60 sekund, for reparacioner pabegyndes.

1.2.4 Generelle symboler

Generelt symbol Betydning
i	Angivelse af et særigt tip (tekst og/eller grafik)
j	Angivelse af et simpelt tip (kun tekst)
k	Angivelse af et link til en videotutorial
l	Angivelse af质地vendige værktæjer
o	Angivelse af krævede forudsætninger
f	Angivelse af en betingelse (hvis..., sä...)
-	Angivelse af et��at
[Start]Angivelse af en tast eller knap
[00123456] Angivelse af et materialenummer
Status Angivelse af en vist tekst/et vist vindue (i apparatusets display)

Tabel 3: Generelle symboler

Værktøjer og hjælpemidler

Betegnelse Detaljter	Billeder
Hjælpeværktøj [15000155]	Værktøj til at læsne plastikdele ud
Skruetrækker Torx T20 med borehul [00340764]	100 mm for skruer med sik-ringsstift
Momentnøgle [15000441]	Momentnøgle 20 - 100 Nm
Kærvskruetærkæker [00340854]	Blad 3,5 mm x 0,6 mm x 100 mm, beskyttesisolering 1000 V AC
Kærvskruetærkæker [00340855]	Blad 5,5 mm x 1,0 mm x 125 mm, beskyttesisolering 1000 V AC
Nåletaenger, vinklet [00341269]	Laengde 200 mm
Bidetaenger [00342182]	Laengde: 200 mm

Betegnelse Detaljer Billeder
Fastnøgle [00340811]	Fastnøgle størrelse 10°mm, M6
Combination wrench [00340814]	Fastnøgle størrelse 13°mm, M8
Fastnøgle [00340817]	Fastnøgle størrelse 17 mm, M10
Fastnøgle [15000459]	Fastnøgle størrelse 16°mm, M10

Reparation

3.1 Udskiftning at topplade

Nodvendig voarktoj:

Torx-bit TX20 med hul, lang 6,3mm (1/4") 152mm for skruer med sikringsstift [00341272]

Preindstilling:

Apparatet er afbrudt fra stromforsyningen.
Apparatet er afbrudt fra vandforsyningen.

3.1.1 Fjernelse at topplade

1. Fjern skruerne (1).
2. Skub toppladen bagud pa apparatet (2).
3. Bevag toppladen opad (3) for at fjerne den.

3.1.2 Montering af topplade

Monteri omvendr rækkefolge.

Reparation

3.2 Udskifting af betjeningspanel

Preindstilling:

Apparatet er abrudt fra stromforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Toppladen er fiernet. 69
Saebeskuffen er fiernet.71

3.2.1 Fjernelse af betjeningspanel

1. 1. Fjem skruerne (1).

2. Frigor laseelementerne (2, 3).

1. Frigør styreenhedens stikkontakt.
2. Fjern betjeningspanelet.

3.2.2 Montering af betjeningspanel

Montéi omvendr rækkefolge.

Reparation

3.3 Udskifting af saebeskuffle

Preindstilling:

Apparatet er afbrudt fra stromforsyningen.
Apparatet er afbrudt fra vandforsyningen.

3.3.1 Fjernelse af sæbeskuffe

1. Traek saebeskuffen ud.
   2.1. Tryk ned pa indsatsen (1).

2. Fjern saebeskuffen (2).

3.3.2 Montering af saebeskuffle

Monteri omvendt rækkefolge.

Reparation

3.4 Udskiftning af saebeskuffens handtag

Preindstilling:

Apparatet er abrudt fra stromforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Saebeskuffen er fjernet.71

3.4.1 Fjernelse af sæbeskuffens handtag

1. Frigør laseelementerne.

1. Fjern sæbeshuffens handlag.

3.4.2 Montering af sæbeskuffens handtag

Monteri omvendt rakkefolge.

Reparation

3.5 Udskifting af dor

PAS PAI

Abent haengselomradel

Fingre kan blive klemt/saette sig fast
Grib ikke ind i hængselomrædet.
Brug beskyttelseshandsker.

Preindstilling:

Apparatet er afbrudt fra stromforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Dgren er aben.

3.5.1 Fjernelse af d0r

1.

BEMERKI

Fare for nedfaldende dele pga. Iosnede skruer!

Beskadigelse af andre apparatdele eller kundens hjem, f.eks. gulvet.
Sorg for at sikre componenten mod at falde ned.

PAS PAI

Fare for nedfaldende dele pga. Iosnede skruer!
ersonskade pga. neddendedele
Sorg for at sikre componenten mod at falde ned.

Fjernskruerne (1).

1. Fjern daren opad.

3.5.2 Montering af dor

Montéi omvendr rækkefolge.

Reparation

3.6 Udskifting af dorkomponenter

Abent haengselomradel

Fingre kan blive klemt/saette sig fast
Grib ikke ind i hængselomradet.
Brug beskyttelseshandsker.

Preindstilling:

Apparatet er afbrudt fra stromforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Duren er fjernet. 73

3.6.1 Fjernelse af dorkomponenter

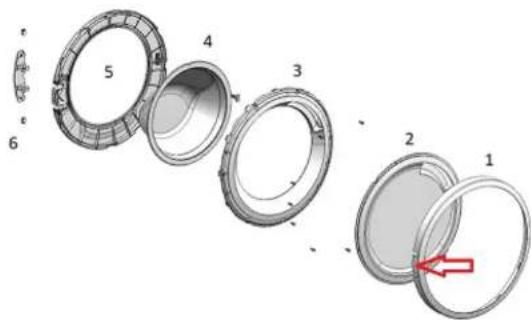

Skil deren ad udefra og ind.

3.6.2 Montering af dorkomponenter

Monté i omvendr rækkefolge.

Reparation

3.7 Udskifting af dorpakning

Preindstilling:

Apparatet er afbrudt fra stromforsyningen.
Apparatet er afbrudt fra vandforsvningen.
Saebeskuffen er fiernet.→71
Duren er fjernet. 73
Pumpens afdaekning er fjernet.82

3.7.1 Fjernelse af dorpakning

1

ADVARSEL

Apparater pa skra kan glide!
Knoglebrud/klemskader
Sorg for at sikre apparater mod at glide.

Fare for beskadiget overflade! Apparats overflade kan blive ridset, hvis der bruges forkerte vaerktojer. Brug kun plastikveerktjoer til at udskiffe spenderingen.

Fjern spenderingen fra pakningsringen med et plastikværktj.

1. Frigor dorpakningen fra frontpanelet.

2. Frigør kabelkonnektoren fra drolasen.

Reparation

1. Løsn skruerne foroven pa frontpanelet (3).

1. Fjem frontpanelet.

2. Frigər alle slangeforbindelser.

1. Fjern dorpakningen.

3.7.2 Montering af dorpakning

ADVARSEL

Fare for nedfaldende deleg pga, forkert installation!

Fare for tilskadekomst eller beskadigelse af apparatet.

Spaend spænderingen pa dorbaelgen med 3,4 Nm.

Monteri omvendr rakkefolge.

Reparation

3.8 Udskifting af drolas

Som producent er vi forpligtet til at sikre kunderne adgang til dorfasen som resedvedel, inklusive reparationsvejledingen, i overensstemmelse med forording (EU) 2019/2023. Vi gor imidertld opmaarksm pa, at det efter udskfitting af dorfasen er nodvendt med en elektofteknisk sikkerhedstest, der udfores af en kualificeret elektriker, fcr apparatet tages i brug. Denne person sakere dokumenterbart kualificeret i henhold til landespecifike love, forskrifter og standarder.

Preindstilling:

Apparater er afbrudr fra stromforsyningen. Apparater er afbrudr fra vandforsyningen.

Der er fri adgang til apparaterne.
Toppladen er fiemet. 69
Bettjeningspanelet er fjernet.
Doren er fiernet.→73
Spaenderingen er fjernet.
Frontpanelet er fjernet. Dorpakningen er fjerne

3.8.1 Fjernelse af drolas

1. Traek drolasstikket ud.
2. Frigordråsen.

1. Fjern drolasen.

Reparation

3.8.2 Montering af drolas

Monter omvendr riekkefolge.

2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Side 80 af 505

Reparation

3.9 Udskifting af tromleys

Skarpe huskanter!

Sinitlesioner

Brug beskytteshandsker.

Apparater pa skra kan glide!

Knoglebrud/klemskader

Beskadigelse af andre apparatdele aller kundens hjem, f.eks. gulvet.

Apparatet er abrudt fra stromforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Der er fri adgang til apparaterne.
Toppladen er fiernet. 69
Saebuskuffen er fiernet.71
Beteningspanelet er fjernet.

1. Traek tromlelysholderen ud af apparatet.
2. Afbyd de elektriske tilstunnger.
3. Fjern tromelyset fra tromelysholderen.

3.9.2 Montering af tromelyse

Montér i omvendr raskkefolge.

Reparation

3.10 Udskifting af pumpens afdaekning

Preindstilling:

Apparatet er afbrudt fra stromforsyningen.
Apparatet er afbrudt fra vandforsyningen.

3.10.1 Fjernelse af pumpens afdekning

3.10.2 Montering af pumpens afdækning

Montér i omvendr rskkefolge.

Reparation

3.11 Udskifting af frontpanel

Skarpe huskanter!

Snitlaesjoner

Brug beskytteseshandsker.

Preindstilling:

Apparatet er afbrudt fra stromforsyningen.
Apparatet er albrudt fra vandforsyningen.
Saebskuffen er fjernet,→71
Deren er fiernet 73
Dorpakningen er fiernet.
Pumpens afdaekning er fiernet. 82

3.11.1 Fjernelse af frontpanel

1.

Apparater pa skra kan glide!

Knoglebrud/klemskade

Beskadigelse af andre apparatdele eller kundens hjem, f.eks. gulvet.

Montéi omvendr rækkefolge.

Om dette dokumentet. 318

Apparatet kobles fra stramforsyningen.
Apparatet kobles fra vannforsyningen.

Apparatet kobles fra stromforsyningen.
Apparatet kobles fra vannforsyningen.
Arbeidsplaten er demontert. 321
Vaskemiddelskuffen er tatt ut.323

Apparatet kobles fra strormforsyningen.
Apparatet kobles fra vannforsyningen.

Apparatet kobles fra strormforsyningen.
Apparatet kobles fra vannforsyningen.
Vaskemiddelskuffen er tatt ut. 323

Apparatet kobles fra stromforsyningen.
Apparatet kobles fra vannforsyningen.
Duren er apen.

3.5.1 Demontering av dor

1.

Fjern skruene (1).

Apparatet kobles fra stromforsyningen.
Apparatet kobles fra vannforsyningen.
Deren er demontert.325

3.6.1 Demontering av dorkomponenter

Apparatet kobles fra strormforsyningen.
Apparatet kobles fra vannforsyningen.
Vaskemiddelskuffen er tatt ut. 323
Duren er demontert. 325
Pumpedekslset er fjernet. 334

Apparatet kobles fra strormforsyningen.
Apparatet kobles fra vannforsyningen.

Apparatet er fritt tilgengelig.
Arbeidsplaten er demontert. 321
Instrumentpanelet er demontert.
Dorgen er demontert. 325
Strammeringen er demontert.
Frontpanelet er demontert.
Dorpakningen er demontert.

3.8.1 Demontering av drolas

1. Koble fra dorens laseplugg.
   2.Lsne drolasen.

3.Demonter drolasen.

Reparasjon

Apparatet kobles fra strormforsyningen.
Apparatet kobles fra vannforsyningen.
Apparate er fritt tilgengelig.
Arbeidsplaten er demontert.→321
Vaskemiddelskuffen er tatt ut. 323
Instrumentpanelet er demonter.

Apparatet kobles fra strormforsyningen.
Apparatet kobles fra vannforsyningen.

Apparatet kobles fra stromforsyningen.
Apparatekobles fra vannforsyningen.
Vaskemiddelskuffen er tatt ut. 323
Deren er demontert.325
Dorpakningen er demonter
Pumpedekslseterfjernet. 334
